МЦ 20-01. Охотничье ружье МЦ 20-01. Характеристики, фото

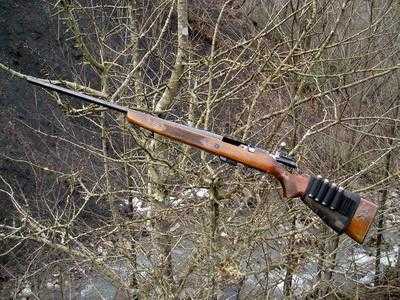

Охотничье ружье МЦ 20-01- это одноствольный магазинный гладкоствольный карабин. Легкое, красивое, изящное, оно своей конструкцией болтового затвора жутко напоминает нарезную винтовку. Как сказано на сайте тульского оружейного завода, МЦ 20-01 предназначено для любительской и профессиональной охоты. Простота, надежность и легкость в сочетании с невысокой стоимостью – вот основные преимущества данной модели. А наличие коробчатого быстросъемного магазина делает данное ружье более удобным в эксплуатации. Рассмотрим эту модель более детально.

Шедевр тульского оружейного завода

Как только охотники нашей страны не именовали это добычливое ружье! Разработанную в середине прошлого века под руководством Березина Ю. И. легендарную промысловку они ласково называли и просто «двадцаткой», и «эмцешкой», и «берданкой». С этим ружьем, между прочим, сразу же ставшим дефицитным и популярным, отечественные промысловики добывали любую живность, обитающую на территории нашей страны, от белки и до лося. Универсальность и легкость, привлекательность палитры малых калибров, специфика конструкции МЦ 20-01 – все эти факторы стали решающими при выборе данного ружья для нескольких поколений советских охотников.

Описание

Ружье МЦ 20-01 представляет собой одноствольную трехзарядную винтовку, выпускаемую в 20, 28 и 32 калибрах, имеющую карабинную конструктивную и компоновочную схемы. Питание патронами осуществляется из двухместного съемного коробчатого магазина. Ствол соединен направляющей втулкой и штифтом со ствольной коробкой, он имеет целик и мушку, расположенную на длинном основании (его длина составляет 600 мм). Дульное сужение в виде получока, патронник (длина 70 мм) и канал ствола покрыты слоем хрома. Ложе МЦ 20-01 представлено как в деревянном, так и в пластиковом исполнении. Затвор продольно скользящего типа в первом варианте содержал ряд конструктивных недоработок, которые впоследствии были устранены. Ползунок предохранителя располагается в задней части ствольной коробки. Спусковой механизм нерегулируемого типа смонтирован на самостоятельном основании. Вес МЦ 20-01 составляет, в зависимости от калибра, 2,6-2,75 кг.

Проблемы ранних моделей

Ружье МЦ 20-01 является модернизированной версией МЦ 20-20. Модель, которую мы сейчас видим на прилавках оружейных магазинов, увидела свет в 1979 году, заменив выпускаемую с 60-х МЦ 20-20. Помимо дефектов затворного механизма, самым существенным недостатком первых экземпляров является пластиковая ложа. Она выполнялась цельно с пластмассовой ствольной коробкой. По сути, для своего времени данное конструктивное решение стало революционным, однако малоподходящим для реальных условий Советского Союза — ведь на его территории наблюдается существенный перепад температур в течение года. В результате затворный механизм то болтался в ствольной коробке, то наоборот, его движение было затруднено. Как следствие, пластик часто трескался, а в таком случае ружье ремонту не подлежит. Кроме того, существенные нарекания вызывал и предохранитель. Однако все недостатки данного оружия были устранены, и по сей день МЦ 20-01 пользуется огромным спросом среди охотников.

В модернизированной версии ствольная коробка выполнена из металла, она жестко связана со стволом. Появились два боевых симметричных затворных упора, вкладыш затвора, а также указатель взведения. Была изменена конструкция останова и отражателя. Появилась возможность разборки и сборки затвора без применения инструментов. Ложа — только деревянная, имеет пистолетную шейку, выполняется из бука или березы, крепится нагельным винтом. Ствол хромирован. Ружье имеет пару антабок охотничьего типа на шурупах. Оно комплектуется двухместными магазинами, отличающимися оригинальной конструкцией и способом фиксации.

МЦ 20-01: характеристики

Общая длина ружья составляет 1150 мм, длина ствола — 600 мм, прицельная линия – 610 мм. Вес, в зависимости от калибра, может достигать 2,75 кг. Усилие нажатия спускового крючка – менее 2 кг. Ружье отлично бьет пулей, обладает весьма неплохим боем дробью, очень легкое. Приклад МЦ 20-01 хорошо развесован относительно всей конструкции, прекрасно ложится в плечо. Однако чтобы рассматриваемое нами ружье радовало владельца, следует быть предельно внимательным при покупке его в магазине, кроме того, желательно выделить немного времени для доработки. Сейчас на прилавках охотничьих магазинов, помимо базовой модели, можно встретить еще три модификации. Они выпускаются с начала 90-х годов: МЦ 20-04 (или ТОЗ-106), МЦ 20-08 и МЦ 20-09. Отличаются эти модели только отсутствием либо наличием приклада, его конструктивными особенностями, а также длиной ствола.

Выбор ружья

Покупая в магазине ружье, следует учитывать следующие критерии: качество ствола (наиболее важный параметр), подгонка затвора, работоспособность предохранителя и УСМ, а также осадка металлических частей в ложе. Различного рода неприятностями, вроде тяжелого хода затворной части или плохой фиксации магазина, можно пренебречь. Ведь все равно работ по доводке оружия вам избежать не удастся. Осматривая ствол, обязательно обратите внимание на то, чтобы в нем не было разностенности среза дула и овального чокового сужения. Стволы МЦ 20-01 редко встречаются с иными дефектами, что, естественно, не избавляет от проведения процедуры полного осмотра. Обратите внимание на мушку — иногда она бывает криво припаянной. Осматривая затвор, проверьте функционирование механизма запирания, а также УСМ. Если все узлы работают нормально, т. е. гильза уверенно досылается в патронник, четко срабатывает затвор (допускается тяжелое движение), без сбоев функционирует УСМ, то можно задуматься над приобретением данного экземпляра.

Доводка ружья

Работы по доводке эргономики и механики ружья обычно проводятся по двум главным направлениям: шлифовка всех поверхностей ствольной коробки и затвора, а также улучшение эргономических свойств элементов перезарядки и управления оружия. Второй пункт чаще всего сводится к оптимизации питча, толщины гребня у ложи, к доработке ее шейки, установке резинового затыльника, а также доработке рукояти затвора. А вот на первом пункте необходимо остановиться подробнее. Тугая работа затворных механизмов, особенно при поднятии рукояти в верхнее положение — это результат некачественной обработки деталей оружия, не более того. Таким образом, при желании можно гарантированно добиться плавной и легкой работы узла, сделать так, что при стрельбе можно будет управлять затвором двумя пальцами, а сам звук его работы станет «маслянистым», приятным и четким, радикально отличаясь от прежнего скрежета.

Доработка затвора

Тугоподвижность во время приведения рукояти в верхнее положение при спущенном курке наблюдается в случаях:

— неправильно сформированной геометрии червячного взведения курка либо ее грубой обработки;

— глубокой выемки под зуб курка, а также несоответствия в геометрии и размерах;

— непритертых поверхностей боевых упоров и соответствующих плоскостей в вырезах ствольной коробки;

— неотшлифованных задних торцов стебля затвора и переднего торца вкладыша;

— грубой обработки внешних поверхностей затвора и канала в ствольной коробке;

— неправильной посадки вкладыша, вследствие чего происходит неравномерное распределение нагрузки.

Доводка других узлов ружья

После доводки затворных механизмов можно шлифовать канал ствольной коробки, при этом особое внимание следует уделить его плоскостям, по которым скользит затвор. Сначала необходимо вдумчиво поработать с этим узлом, прислушиваясь к трению металла, выявляя наибольшие очаги сопротивления. Шлифовка УСМ МЦ 20-01 обычно не требуется, спуск и так вполне удовлетворителен. Вмешательство в данный узел показано при откровенном браке. В таком случае следует снять колодку, тогда полировать канал будет гораздо проще. Также желательно обработать «салазки» затворной задержки. Если их плохо отшлифовать, то будет создаваться дополнительное сопротивление в момент осевого вращения затвора. Доработка МЦ 20-01 также включает в себя подгонку ложи, удаление с неё старого покрытия и нанесение тонирующего состава. В зависимости от климатических условий это может быть олифа или пчелиный воск.

Доводка магазина

Штатные магазины берданки часто выпадают при стрельбе. Это обусловлено некачественной подгонкой фиксирующих выступов с контактными поверхностями рамы. Устранение данной неисправности требует всего десяти минут работы треугольным надфилем. Необходимо немного сточить боковые выступы магазина. Даже будучи снаряженной, обойма должна легко защелкиваться в гнезде. Люфт у пустого пристегнутого магазина не считается дефектом. Помимо этого, следует отшлифовать загибы и верхнюю поверхность у подавателя, что позволит устранить очередную шершавую поверхность. В результате заметно улучшится снаряжение магазина и подача патронов.

На этом стандартные операции по доводке МЦ 20-01 заканчиваются, все дальнейшие изыскания остаются на совести владельца. Для пессимистично настроенного читателя относительно качества этого ружья можно отметить, что сейчас все чаще встречаются безукоризненно собранные МЦ 20-01, нужно быть только более внимательным при покупке своего экземпляра.

Ведение стрельбы

Данное оружие предназначено для промысла крупного зверя. Стрельба из МЦ 20-01 пулей с расстояния в 30-50 метров показывает отличный результат. При метком выстреле лося можно завалить одной пулей, если же её оказалось недостаточно, то в магазине есть еще два патрона. Что касается стрельбы дробью, то зайца можно бить с дистанции 50-60 метров третьим или четвертым номером. Неплохой результат это оружие показывает и в охоте на тетерева, но здесь лучше использовать дробь четыре нуля. Стрельба из берданки характеризуется точностью и хорошей кучностью независимо от типа заряда (пуля, дробь, картечь) на расстоянии 100-110 метров.

МЦ 20-01: отзывы владельцев

Прежде чем приобретать данное оружие, охотнику следует определиться, какую дичь он собирается с ним добывать. Скажем, для промысла гусей и уток, лисиц и зайцев оно не является оптимальным: небольшой калибр и, что не менее важно, нет возможности произвести дуплет из одноствольного МЦ 20-01. Отзывы охотников сводятся к тому, что это ружье прекрасно бьет пушного зверя и крупных животных (медведь, лось, олень и пр.), а для летающей дичи лучше использовать двустволку.

Заключение

Сегодня оружейный рынок перенасыщен. Но вот что касается классических гладкоствольных промысловых ружей, то здесь мы имеем довольно ограниченный ряд моделей. Рассматриваемая нами МЦ 20-01 наиболее полно отвечает промысловым требованиям и имеет адекватное соотношение цены-качества. Конечно, для профессиональной охоты порой предпочтительнее именно двустволка, однако она редко встречается в малых калибрах. В наши дни берданки часто покупают с целью ведения развлекательной стрельбы, ведь для подобных мероприятий они иногда подходят куда больше, чем самозарядные ружья, поскольку менее требовательны к боеприпасам и примечательны принципом перезарядки. Для большинства стрелков, которые не имеют нарезного оружия, двадцатка является неплохой альтернативой. Она позволяет отрабатывать навыки использования классических болтовых винтовок. МЦ 20-01 для этих целей подходит идеально, а учитывая невысокую цену, можно закрыть глаза на незначительные недостатки изготовления и сборки.

fb.ru

Охотничье ружье МЦ-27 | ОХОТА РЫБАЛКА КИРОВ

ОХОТНИЧЬЕ РУЖЬЕ МЦ-27

Данная модель комбинированного ружья выделяется среди многообразия комбинированного оружия в первую очередь тем, что оно многозарядное, а так же тем, что его нарезной ствол приспособлен для стрельбы достаточно мощными патронами, чего нельзя сказать о многих других моделях комбинированного оружия. Предназначено данное ружье в первую очередь для охоты на крупных хищников, для охоты на более мелких представителей животного мира и птиц данное оружие так же может применяться, однако его вес в 3,8 килограмма налагает свой отпечаток на его применение. Производство данного оружия было начато еще в 1971 году, когда до «моды» на автоматическое охотничье оружие оставалось более 10 лет. Самозарядной является только гладкоствольная часть оружия, верхний же нарезной ствол использует для своей работы продольно-скользящий затвор. Автоматика перезарядки гладкого ствола работает по принципу отвода пороховых газов из канала ствола. Питание осуществляется из отъемного коробчатого магазина емкостью в 5 патронов. Запирание канала гладкого ствола осуществляется при его сцеплении с поворотным затвором за боевой упор и паз в ствольной муфте. Калибр нижнего гладкого ствола 20-ый под гильзу длиной 70 миллиметров. Верхний ствол оружия рассчитан под использование патронов 9х53, имеет 6 правосторонних нарезов, длина обоих стволов составляет 600 миллиметров. Верхний нарезной ствол для своей перезарядки использует мускульную силу стрелка, продольно-скользящий затвор имеет два боевых упора в своей передней части и один в задней, с помочью которых и осуществляется надежное запирание канала ствола перед выстрелом. Питание нарезного ствола осуществляется из внутреннего коробчатого магазина емкостью в пять патронов. Если отбросить в сторону вес оружия, который, кстати, для комбинированного оружия не такой и большой, то данная модель является одним из лучших представителей отечественного комбинированного оружия, которое не входит в список «элиты». Достаточно мощный боеприпас и наличие большого боезапаса, который доступен при быстрой перезарядке с помощью продольно-скользящего затвора, а так же нижний самозарядный гладкий ствол делают оружие идеальным для охоты на крупных опасных хищников, при этом сам охотник будет оставаться в относительной безопасности не только из-за возможного максимального расстояния для выстрела, но и благодаря самозарядному гладкому стволу, пять выстрелов из которого можно произвести подряд без каких-либо задержек. Однако данное комбинированное ружье характеризуется не только своими характеристиками скорострельности и мощности, но и по точности оно находиться на самом высоком уровне. При наличии оптического прицела эффективная дальность использования оружия может достигать 600 метров, что можно считать фактически рекордом для отечественного охотничьего оружия. Открытые же прицельные приспособления проградуированы для стрельбы до 400 метров. К сожалению, в большую серию данное оружие не пошло и выпускалось лишь малыми партиями или вообще штучно, а найти его в продаже сейчас, наверное, будет сложнее, чем оружие середины девятнадцатого века, соответственно и цена на МЦ27-1 будет достаточно высокая, так что если соотносить универсальность надежность и боевые характеристики данного комбинированного ружья с ценой, то последняя кажется слишком высокой даже при условии того, что все параметры ружья превосходные.

ХАРАКТЕРИСТИКА РУЖЬЯ

Калибр — 20х70/9х53

Общая длина—1130 мм

Длина ствола — 600 мм

Масса — 3.8 кг

Емкость магазина — Верхнего ствола-1; Нижнего ствола-2 патрона

ohota-rybalka-kirov.ru

Ружье на всю жизнь (Часть I)

18 мая исполнилось 65 лет со дня рождения ШОМ — школы оружейного мастерства, оставившей значительный след в истории отечественного охотничьего оружия и русском декоративно-прикладном искусстве. Созданная сразу после Великой Отечественной войны на Тульском оружейном заводе, ШОМ впоследствии была объединена с ЦКИБ СОО — Центральным конструкторским исследовательским бюро спортивного и охотничьего оружия. На протяжении шести послевоенных десятилетий из стен ШОМ выходили талантливые мастера оружейного дела. К большому сожалению, ШОМ больше не существует. Насыщение рынка оружием привело к резкому снижению количества индивидуальных заказчиков, обеспечивавших основной поток заказов на ружья высокого разбора. Состоятельные россияне предпочитают иностранное оружие. Для большинства потребителей, относящих себя к среднему классу, отечественное оружие высокого разбора просто не по карману. Это оружие постепенно становится уделом коллекционеров и любителей. Уходят старые мастера. С ними исчезает целая эпоха высокого оружейного искусства и ремесла. Что она нам оставляет? Живы ли традиции уникального мастерства?

Цель этих заметок — достоверно и точно, опираясь на документы и свидетельства участников, рассказать читателю историю возрождения производства ружей высокого разбора в нашей стране, познакомить с великолепными образцами оружейного искусства, воздать должное Великим Мастерам России.

Несколько слов об оружии высокого разбора*

ПРИМЕЧАНИЕ: * В ЦКИБ СОО вместо термина «высокий разбор» используют термин «высокий класс». (Прим. автора).

Большинство авторов, пишущих об охотничьем оружии, «отметились» в вопросе его классификации. Жонглирование формулировками: штучное, подарочное, элитное, высший класс и так далее, вызывает смятение в умах потребителей и недоумение специалистов. У англичан существует понятие Best Gun — лучшее оружие. Такое оружие производят три фирмы из Лондона: «Пёрде» (James Purdey and Sons), «Голланд-Голланд» (Holland & Holland) и «Босс» (Boss & Co Gunmakers Ltd.). И специалисты, и охотники давно пришли к единому мнению, что «Пёрде» — лучшая «горизонталка», «Босс» — лучшая «вертикалка», «Голланд-Голланд» — лучшее нарезное ружьё с горизонтально спаренными стволами — то, что мы не вполне правильно, но давно называем штуцером. Есть фирмы, в том числе в Великобритании, выпускающие оружие не хуже. Но the best остаются только эти три. Best Gun — это признание заслуг специалистами и потребителями, это, скорее, искусство, чем просто производство с большой долей ручного труда, это вершина оружейной иерархии. В России существует понятие «оружие высокого разбора». Дискуссия, по каким параметрам можно отнести то или иное ружьё к этой категории, не закрыта. Поэтому ограничусь тем, что просто перечислю модели охотничьих ружей, принадлежность которых к оружию высокого разбора ни у кого не вызывает возражений. Их в нашей стране не так много: ТС-1, ТС-2, МЦ-11, МЦ-9, МЦ-111, МЦ-109 и их модификации. Из них в настоящий момент в крайне ограниченном количестве выпускаются две модели: МЦ-109 и МЦ-111.

Экскурс в прошлое

Дмитрий Фёдорович Устинов (1908-1984 гг.) — первый, кого следует упомянуть в связи с историей вопроса. Масштаб его личности: народный комиссар вооружения, министр вооружения, министр обороны. Эвакуация промышленности, обеспечение армии оружием, Великая Победа, атомная бомба, первый полёт в космос — основные вехи в деятельности этого человека.

Интересна история восстановления производства охотничьего оружия в Германии в советской зоне оккупации. Если кратко, то необходимость обеспечения репарационных поставок, безусловно, сыграла свою роль, но, вместе с тем, существовал большой спрос на охотничье оружие в самой Германии у наших военных, для которых немецкое ружьё было популярным «сувениром». Ружей такого качества в СССР в то время не выпускали, трофейных хватило не на всех. Вопрос достиг такой остроты, что за его решение взялся лично маршал Г.К.Жуков. В результате, при непосредственном участии ведомства Д.Ф. Устинова, было восстановлено производство охотничьего оружия в Тюрингии, а необходимое для этого оборудование не попало в список репараций.

В 1945 году в Наркомат вооружения СССР была вызвана группа работников Тульского оружейного завода -специалистов по охотничьему оружию во главе с директором Д.В. Романовым. Инициатором был Д.Ф. Устинов. Во время встречи заместитель наркома И.А. Барсуков показал охотничье ружьё — подарок Правительству СССР от генерала Шарля де Голля. По воспоминаниям участника встречи Д.М. Кочетова, качество изготовления и отделки было очень высоким. Ружьё было представлено в разобранном виде. Мастер ТОЗа П.К. Бородинский под пристальным взглядом И.А. Барсукова спокойно собрал ружьё и стал не спеша рассматривать. Ловкость, с которой это было проделано, вызвала одобрительное замечание заместителя наркома, мол, оружейника видно сразу, и это ружьё они весь день «вертели-вертели, но собрать не смогли и решили, что оно испорчено». Атмосфера встречи стала более непринуждённой, и произошёл обстоятельный разговор о ружьях и людях, умеющих их делать. Наркома Д.Ф. Устинова волновало, что мастеров, способных сделать ружьё, аналогичное французскому, почти не осталось. В итоге Д.В. Романов и Д.М. Кочетов получили задание разработать проект организации школы оружейного мастерства по подготовке специалистов-оружейников высшей квалификации. Такой проект был утверждён приказом по Наркомату № 216 от 18 мая 1945 года. Приказом по заводу № 138 от 23 июля 1945 года школа оружейного мастерства (ШОМ) была открыта.

Д.М. Кочетов, П.К. Бородинский, М.И. Глаголев

Начальником ШОМ был назначен Дмитрий Михайлович Кочетов (1897-1978 гг.) — конструктор спортивного и охотничьего оружия, автор знаменитой спортивной винтовки ТОЗ-8. В должности начальника ШОМ ему пришлось заниматься всеми вопросами: от отделки помещения школы и её оснащения оборудованием до учебных планов и подбора сотрудников. Вот их фамилии: П.К. Бородинский — заместитель начальника, М.И. Глаголев -художник, А.Н. Кураков — мастер-ствольщик, М.И. Метлов — мастер по осадке лож, В.Б. Соколов — мастер по отделке лож, Л.М. Шаталин — мастер по сборке. Позднее к нему присоединился К.М. Наумов. Гравёров** учили старые мастера: И.С. Федосеев, И.И. Никольский, М.И. Почукаев, Мария Васильевна Шишова обучала будущих гравёров английскому стилю гравировки. В ШОМ работали И.И. Коренюгин — на осадке лож, и Н.С. Колосветов — слесарь, делавший качественные пружины.

ПРИМЕЧАНИЕ: ** Я всегда думал, что правильно — «гравёр», но туляки говорят: «Гравёры — везде, у нас — граверы». (Прим. автора).

Преподавал в школе и Александр Дмитриевич Иванов — потомственный тульский оружейник. Его опыт руководства с 1918 года оружейной школой ТОЗа пригодился в ШОМ. В первом наборе было 100 учеников. Они обучались по 19 дисциплинам, из которых 5 были производственными. Ученики носили форму и фуражку с кокардой «ШОМ», получали стипендию и продуктовые карточки. Занятия начинались утром в двух классах как в обычной школе. После обеда наступало время для работы в цехе. Практическое обучение происходило при сборке комплектов ружей моделей «А» и «Б» ТОЗа. Инструменты ученики делали для себя сами.

24 января 1948 г. состоялся первый выпуск 38 учеников. Из них 12 окончили школу на «отлично». За свои достижения и прилежание в учёбе они получили премии Министра вооружения Д.Ф. Устинова (приказ № 29 от 26 января 1948 года и приказ директора завода № 24 от 7 февраля 1948 года).

М.И. Почукаев, И.И. Никольский, И.М. Михалев

18-19 февраля 1946 года в Москве в Наркомате вооружения состоялось представительное совещание, на долгие годы определившее главные направления в проектировании и производстве охотничьего и спортивного оружия в СССР. Совещание было созвано по инициативе наркома вооружения Д.Ф. Устинова. Одним из результатов стал перечень оружия, рекомендуемый для массового производства, в том числе некоторые иностранные образцы, которые предлагалось на первых порах копировать.

В дополнение к решениям совещания, 4 марта 1946 года вышел приказ № 96, по которому предписывалось создать при Тульском оружейном заводе Центральное конструкторско-исследовательское бюро с испытательной станцией (ЦКИБ). Цель — «…усиление работ по проектированию новых образцов охотничьего и спортивного оружия, объединение конструкторских работ, ведущихся на заводах, и систематизация научно-исследовательской работы в этой области.» Временно исполняющим обязанности начальника ЦКИБ был назначен Петр Аркадьевич Богословский (1905-1995 гг.).

В мае 1946 года в Тюрингию выехала группа работников Наркомата вооружения. В её составе были: П.А. Богословский, М.И. Глаголев и М.И. Почукаев. Из поездки они привезли образцы немецкого охотничьего оружия. Некоторые из них до сих пор хранятся в техническом кабинете ЦКИБ: «Зимсон», «Меркель», «Вольф». Там же находится копия ружья фирмы «Зимсон», изготовленная ЦКИБ в 1947 году и имеющая номер 002. Клейма ЦКИБ стоят на нижней плоскости передних крюков модели «А», выпущенной в 1947 году под №013 и модели «Б», выпущенной в 1948 году под №068. Сохранился любопытный образец одноствольного куркового ружья 16-го калибра, напоминающий американский «Ремингтон». Это ружьё выпущено ЦКИБ в 1948 году под №07.

В 1946 году Наркомат вооружения был преобразован в Министерство вооружения.

8 августа 1946 года вышел новый приказ министра вооружения Д.Ф. Устинова № 186, утверждающий положение о ЦКИБ. В соответствии с этим положением и приказом ЦКИБ являлось ведущим конструкторско-исследовательским бюро для всех заводов Министерства вооружения, производящих охотничье и спортивное оружие, «хранителем утверждённых образцов, чертежей и технических условий». В ЦКИБ с ТОЗа было направлено 32 специалиста. 23 мая 1947 года начальником ЦКИБ был назначен и руководил предприятием до декабря 1978 года Иван Михайлович Михалёв (1909-1988 гг.).

В первой половине 1950 года произошло объединение ШОМ и ЦКИБ. В результате появился учебно-производственный цех ЦКИБ. Его начальником стал Николай Михайлович Пантелеев. Заведующим учебной частью — Борис Иванович Болдёнков. В 1958 году Совет Министров РСФСР Постановлением № 1403 от 23 декабря выделяет ЦКИБ из состава Тульского оружейного завода в самостоятельное предприятие и подчиняет его Тульскому Совнархозу. В 1959 году Постановлением Совмина № 1423 от 31 декабря ЦКИБ переподчиняется Государственному комитету по оборонной технике. 28 апреля 1960 года Приказом № 171 Государственного комитета по оборонной технике ЦКИБ СОО была поручена разработка боевого стрелкового оружия. Эта тематика была передана из ЦКБ-14 (с 1962 года — Конструкторское бюро приборостроения, КБП) вместе с личным составом и оборудованием. С декабря 1978 года по сентябрь 1997 года руководил и являлся главным конструктором ЦКИБ Василий Иванович Бакалов.

1990-е годы были тяжелейшими для предприятия. Единственным способом спасти ЦКИБ стало его объединение с КБП. В мае 1997 году решением Правительства России ЦКИБ СОО было присоединено в качестве филиала к КБП с образованием государственного унитарного предприятия «Конструкторское бюро приборостроения». Директором филиала ЦКИБ СОО в сентябре 1997 года был назначен Виктор Кириллович Зеленко.

Последним руководителем ШОМ при ЦКИБ СОО с 1979 по 1991 год был Игорь Михайлович Хрипунов. Обучение мастерству происходило на базе учебно-производственного цеха ЦКИБ. Один день в неделю посвящался классным занятиям по предметам: металловедение, гальванические покрытия, допуски и посадки, история оружия, теория и практика оружейного дела, техническое черчение, рисование. В то время в ШОМ принимались совсем молодые люди от 14 лет. Обучение шло два года по специальностям: сборщик, осадчик, ствольщик, отделочник лож, гравёр.

Гравёров начинали учить прежде всего как высококлассных слесарей, способных изготовить своими руками инструмент для учёбы и работы. Что касается высокого мастерства, то к нему гравёр шёл и учился всю жизнь. По окончании ученики выполняли «выпускную работу» — изготавливали ружьё. Будущие гравёры могли предоставить выпускную работу в виде пластины, на которой располагались сюжеты в разных техниках исполнения. Некоторые из этих пластин экспонируются в Тульском музее оружия.

В то время в ШОМ работали великие мастера-инструкторы: Владимир Иванович Волков и Виктор Сергеевич Игнатов — сборщики, Игорь Серафимович Щербаков -отделочник лож, краснодеревщик, ученик А.Н. Куракова Михаил Алексеевич Дьячков — ствольщик, Михаил Сергеевич Игнатов — гравёр. В.И. Волкова позднее сменил Анатолий Петрович Крапивин. В 1998 году работа ШОМ возобновилась под руководством Константина Ивановича Данилова. В 2003 году, с прекращением финансирования, ШОМ умерла окончательно, тихо и незаметно.

ТС-1

По всей видимости, ШОМ состоялась благодаря богатейшим традициям Тульского оружейного завода, мастерам, уцелевшим и сохранившим эти традиции в тяжёлые военные годы. Их мастерство пригодилось при изготовлении ружья модели «А» в 1944 году для И.В.Сталина. Эту работу выполнила специально созданная группа специалистов ТОЗа во главе с С.Б. Вартазаряном. Девять человек из группы С.Б. Вартазаряна потом работали в школе оружейного мастерства.

Программа профессионального обучения в ШОМ основывалась на опыте ремесленной школы, существовавшей при заводе с 1900 года. Кроме обучения и оттачивания навыков мастерства на сборке моделей «А» и «Б», ученики имели возможность знакомиться с лучшими образцами охотничьего оружия. В ШОМ они попадали разными путями. По воспоминаниям Д.М. Кочетова, в распоряжении учеников ШОМ были «Пёрде», «Голланд-Голланд», «Лебо», «Франкотт», а также немецкие ружья.

В 1947 году ШОМ начала выпускать «горизонталку» для спортивной стрельбы. Её прототипом стало садочное ружьё бельгийской фирмы «Август Лебо». Ружьё было спроектировано и изготовлено коллективом под руководством Д.М. Кочетова. Впоследствии это ружьё получило название ТС-1 (тульское садочное № 1). Кроме клейма ШОМ, а также личных клейм начальника ШОМ и директора ТОЗа, с конца 1948 года на ружьё ставилось клеймо «ТС», а после объединения с ЦКИБ — клеймо «ТС-1». Ружьё ТС-1 — бескурковое с горизонтально спаренными стволами 12-го калибра. Длина патронника — 70 мм. Длина стволов и дульные сужения могли быть различными. Один из вариантов: длина 746 мм, дульное сужение левого ствола 1 мм, правого 0,75 мм. Соединение стволов с коробкой осуществлялось посредством подствольных крюков, оси шарнира, цевья с кнопкой типа «Энсон», «болта Гринера» и рамки запирания, заходившей в вырезы крюков. «Лоб» колодки имеет боковые приливы. Замки «льежского» типа с задним расположением боевой двупёрой пружины смонтированы на боковых основаниях, спусковой механизм — на отъёмном основании. Взведение курков и нагнетание боевой пружины происходит при открывании ружья. В механизме были предусмотрены интерсепторы, автоматический предохранитель, экстрактор и указатели взвода курков. Спица переднего спускового крючка подпружинена. Ствол, ствольная коробка и детали механизма изготавливались из стали 50А. Подствольные крюки припаивались. Вес ружья 3,5 кг. Коробка гравировалась мелким орнаментом, напоминающим английский «скролл». Ружьё комплектовалось антабками.

В конце 1948 года был подготовлен другой вариант «тульского садочного», который отличался системой запирания: «задвижка Пёрде» вместо «болта Гринера», отсутствовали приливы на колодке и, самое главное, стволы были выполнены заодно с подствольными крюками, а затем соединены в блок с помощью припоя ПСр40. Такая технология позволяла термообработать (закалить) стволы и при этом избежать локального отпуска металла, который возникал при пайке крюков высокотемпературным припоем. Всё остальное, включая клейма, было таким же. В качестве покрытия коробки применялась цветная калка «под мрамор» и никелирование.

ТС-1 выпускалось с 1947 по 1951 год. Всего было сделано 103 ружья. На многих из доживших до наших дней ТС-1 стоит личное клеймо слесаря-сборщика Владимира Михайловича Тетёркина — стилизованный контур тетерева и буквы «В.Т.». Этот выдающийся мастер, один из первых выпускников ШОМ, которого особо выделял Д.М. Кочетов, собрал первые экземпляры ВСЕХ ружей высокого разбора ЦКИБ.

ТС-2

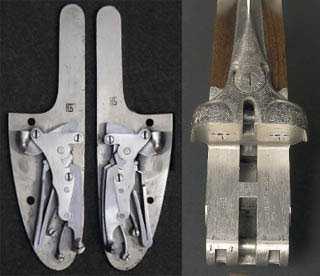

В 1949 году ШОМ выпустила копию классического «Пёрде». Описанный выше второй вариант ТС был дополнен эжекторами, замки стали подкладными с интерсепторами, курки взводились при открывании ружья, а нагнетание боевой пружины происходило при его закрывании. Ружьё получило название ТС-2 (тульское садочное — № 2). С 1950 года оно стало выпускаться в небольшом количестве в двух вариантах: как штучное с антабками для высокопоставленных охотников и объёмной гравировкой коробки растительным орнаментом и как спортивное без антабок с плоскостной гравировкой коробки в английском стиле. Выпускалась модификация с дополнительной парой стволов для круглого стенда. Оба варианта могли быть с приливами на колодке или без них. В то время многое изготавливалось без чертежей, по техническим карточкам, подписанным И.М. Михалёвым. Ствольные коробки для ружей ТС делал по образцу Д.И. Кузьмищев, он же потом преуспел в изготовлении двупёрых пружин. После объединения в 1950 году ШОМ и ЦКИБ, ружьё клеймилось клеймом «ТС-2» и клеймом «ЦКИБ». Ружьё производилось по особому заказу. По желанию заказчика длина стволов могла составлять от 725 до 750 мм, а ложа могла быть изготовлена с учётом антропометрических особенностей.

В 1950 году состоялась XVIII Московская выставка охоты и собаководства, где ЦКИБ представил ТС-2. На выставке ружьё было отмечено дипломом 1-й степени и малой золотой медалью.

ТС-2 выпускалось с 1949 по 1960 год. Ещё одно ружьё изготовили в 1961 году. Всего было выпущено 125 ружей. Собирал это ружьё слесарь-сборщик ЦКИБ В.А. Добрынин, гравировали: Б.В. Панов, В.Ф. Соколов, М.С. Игнатов. На ружье ТС-2 с двумя парами стволов, изготовленном в 1950 году под № 0759/0117, в качестве сборщика указан Н.К. Бородинский — брат П.К. Бородинского. Его личное клеймо — «НБ». Это клеймо иногда встречается на внутренней стороне боковых досок ружей «ТС-1». После объединения с ЦКИБ в 1950 году личные клейма мастеров не ставились. Фамилии сборщика и гравёра, как правило, наносились на стволы под цевьём.

МЦ-11

Марка спортивного и охотничьего оружия «МЦ» появилась в 1948 году. Расшифровывается просто: «Модель ЦКИБ». В 1951 году Иваном Михайловичем Михалёвым и Михаилом Ивановичем Скворцовым при участии Владимира Алексеевича Погожева было разработано ружьё МЦ-11. От ТС-2 оно отличалось более длинной «подушкой». В 1952 году на ХХ московской выставке охоты и охотничьего собаководства новая модель ЦКИБ была представлена общественности. Вот что пишет о ней известный в прошлом спортсмен и тренер К.Е.Рачинский: «Из своей практики могу заключить, что более надёжного ружья, чем МЦ-11, я, пожалуй, не встречал, стреляя из него в течение трёх лет на стенде. Ни у меня, ни у четырёх моих одноклубников, которые также использовали МЦ-11, ни разу не возникло необходимости в ремонте, даже мелком, например, в замене боевой пружины».

Многие авторы цитировали помощника президента США Дж. Кеннеди Роджера Барлоу, который написал: «Искусные тульские мастера сотни лет делали богатейшее оружие для любящих роскошь русских царей. Однако для меня было удивительным узнать, что традиции изумительного мастерства пережили социалистический период. Я считаю приобретение этого ружья (МЦ11-02), престижного для любого аристократа, очень выгодной покупкой, а само ружьё — великолепным образцом традиционного оружейного мастерства, выполненным одними из лучших оружейников, оставшихся сегодня в мире». Эта цитата, многократно повторенная, тем не менее, полностью соответствует, вернее, соответствовала действительности. Ружьё МЦ-11 находилось на уровне лучших мировых образцов оружейного искусства, достойно представляя Великую страну.

С МЦ-11 в 1955 году чемпионом Европы на траншейном стенде стал Юрий Степанович Никандров. Стреляя из этого ружья на круглом стенде, Арий Иванович Каплун стал чемпионом мира 1958 года в Москве. По мнению Валерия Павловича Пастухова, слесаря-сборщика ЦКИБ, выпускника ШОМ, мастера спорта по стендовой стрельбе, МЦ-11 — «русский Пёрде, ружьё на всю жизнь».

В 1960 году МЦ-11 12-го калибра выпускалось в пяти модификациях. МЦ-11-12 предназначалось для охоты. Это ружьё было легче остальных модификаций, имело два спусковых крючка, могло комплектоваться экстрактором или эжектором, ствольная коробка гравировалась, длина стволов составляла 750 мм, вес от 3,25 до 3,5 кг.

Четыре модификации, от МЦ-11-1 до МЦ-11-4, предназначались для спортивной стрельбы на стенде. Эти ружья имели эжекторы и два спусковых крючка. Модели МЦ-11-2 и МЦ-11-4 имели универсальные спуски, позволявшие стрелять, используя передний и задний крючки для разной последовательности выстрелов: нажимается передний — стреляет правый, а при повторном нажатии — левый ствол, нажимается задний — стреляет левый, а при повторном нажатии -правый ствол. Этот механизм, а также оригинальный эжектор, был спроектирован Владимиром Алексеевичем Погожевым.

Модификации МЦ-11-3 и МЦ-11-4 имели вторую пару стволов длиной 675 мм с дульными (МЦ-11-3) или преддульными (МЦ-11-4) расширениями. Вес составлял от 3,5 кг до 3,75 кг. В качестве верхнего узла запирания использовался «болт Гринера», позднее «задвижка Пёрде». До 1960 года было выпущено 540 МЦ-11, в основном для спорта. С отказом спортсменов от ружей с горизонтально спаренными стволами, МЦ-11 выпускалось как штучное ружьё для охоты. С 1961 по 1965 год было выпущено 37 ружей. В следующие пять лет — 19. В последующие десять лет — 17. Всего с 1951 по 1980 выпущено 613 ружей.

МЦ-9

Любопытна история ружья МЦ-9. Под этим названием существовало два типа ружей: курковое и бескурковое. Курковое МЦ-9 являлось, по сути, модификацией известной модели «Б». Появилось это ружьё в 1954 году и выпускалось ЦКИБ до 1956 года в двух вариантах: как спортивное и как охотничье. Во всём, за исключением замков, оно напоминало МЦ-11, но было гораздо дешевле и проще в производстве. Отличалось необыкновенной живучестью, кучным и резким боем, за что ценится охотниками до сих пор. Существует история, которая подтверждается современниками, о том, как наш великий спортсмен Николай Данилович Дурнев в 1954 году шокировал иностранных спортсменов, стреляя на соревнованиях из куркового МЦ-9. Впоследствии, когда появилась «вертикалка» МЦ-9, чтобы избежать путаницы, И.М. Михалёв предложил добавить в название куркового МЦ-9 букву «К». Так появилось МЦ-9К.

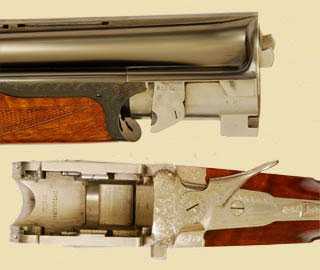

История бескуркового МЦ-9 началась в 1959 году, когда ЦКИБ изготовило две копии английской «вертикалки» «Босс». Именно они первоначально получили название МЦ-9-1. Решение о копировании этого, пожалуй, самого известного в мире ружья было принято после того, как наши спортсмены опробовали иностранные ружья разных фирм, привезённые Главным тренером сборной СССР по стрелковому спорту Н.Д. Покровским.

Замечательный мастер Владимир Михайлович Тетёркин блестяще справился с задачей сделать копии по образцу. Прототип имел сложный трёхнажимный односпусковой механизм. По воспоминаниям старых мастеров, В.М. Тетёркину пришлось помучиться с этим механизмом, но он справился. В самом факте копирования, впрочем, нет ничего удивительного. До сих пор самые уважаемые оружейные фирмы выпускают ружья «типа Босс».

К.Е. Рачинский пишет о русском «Босс»: «Когда впервые я взял в руки ружьё и опробовал его в стрельбе, то был буквально очарован: более совершенного ружья по маневренности, управляемости, посадистости, прикладистости ни до, ни после я не встречал». В разговоре с автором он добавил: «Складывалось впечатление, что все кто стрелял из этого ружья — попадали с первого раза». С этим ружьём Владимир Владимирович Зименко стал первым советским чемпионом мира на траншейном стенде на чемпионате в Каире в 1962 году. К.Е. Рачинский пишет далее: «Со временем ружья полностью вышли из строя и после нескольких неудачных попыток Военно-охотничьего общества отправить их в ЦКИБ СОО на восстановление, ружья списали. Один экземпляр я приобрёл, надеясь уговорить руководителей ЦКИБ СОО взять ружьё на восстановление». Работу по восстановлению выполнил Юрий Павлович Моисеев.

Итак, прототип оказался недостаточно живуч. В начале 1960 года Анатолием Петровичем Глинским было задумано новое ружьё МЦ-9. В том же 1960 году к его разработке подключился молодой специалист Николай Сергеевич Рыжов. Почему новое ружьё получило такое же название, как и курковое МЦ-9? На этот вопрос есть правдоподобный и, пожалуй, единственный ответ: с 1956 года курковое МЦ-9 выпускалось на ТОЗе, который в условиях серийного производства не мог обеспечить качество сборки, сравнимое с ЦКИБ. Тысячи ружей ТОЗа, выпущенных до 1960 года как МЦ-9, не способствовали укреплению авторитета марки МЦ. Новое ружьё только цевьём напоминало «Босс». Запирание осуществляется рамкой запирания, входящей в вырез переднего подствольного крюка, и поперечным штифтом, заходящим на два выступа на казённом срезе блока стволов. Эти выступы находятся на уровне оси верхнего ствола и при закрывании входят в пазы колодки. У «Босс» верхний узел запирания представляет собой П-образную рамку, которая двумя своими прямоугольными в сечении штифтами заходит в пазы на казённом срезе блока стволов. При этом верхняя плоскость штифтов находится чуть выше оси нижнего ствола. Подкладные замки МЦ-9 смонтированы на боковых основаниях. Нагнетание боевой двупёрой пружины происходит при закрывании ружья. Курки взводятся при открывании. Спусковой механизм смонтирован на отъёмном основании.

Всего выпускалось четыре модификации: МЦ-9-1, МЦ-9-2, МЦ-9-3 и МЦ-9-01. Ружьё МЦ-9-1 имело два обычных спусковых крючка, МЦ-9-2 комплектовалось механизмом с двумя универсальными спусковыми крючками. Их принцип действия такой же, как у МЦ-11-2 и МЦ-11-4. Ружьё МЦ-9-3, кроме универсальных спусковых крючков, имело вторую пару стволов длиной 675 мм. Ружьё МЦ-9-01 имело один спусковой крючок с селектором. Все модификации имели неавтоматический предохранитель, перехватыватели курков (интерсепторы) и эжекторы. Длина стволов составляла 750 мм. Вес — от 3,4 до 3,9 кг.

Брутальное ружьё, но при этом изумительно красивое и гармоничное. Предельно высокое качество сборки и отладки. Ствольная коробка гравировалась мелким орнаментом и никелировалась. Большой спортивной славы это ружьё не снискало. Из него стреляла Наталья Ростиславовна Уколова (Годованик) — серебряный призёр чемпионата мира 1975 года на траншейном стенде. Ружьё выпускалось в крайне ограниченном количестве до 1974 года. Всего было изготовлено 83 экземпляра.

Собирали его самые лучшие слесари-сборщики: В.М. Тетёркин, В.П. Пастухов и Ю.П. Моисеев. МЦ-9 сегодня — большая редкость и ценность, предмет гордости любого коллекционера оружия ЦКИБ.

Кстати, с 1959 года ЦКИБ стал применять сталь 30ХРА и 30ХН2МФА вместе с 50А и 50РА для изготовления стволов, ствольных коробок и некоторых деталей механизма. В настоящий момент сталь 30ХРА ограниченно применяется для изготовления деталей механизма, а сталь 50РА — для изготовления ствольных коробок некоторых охотничьих ружей. Стволы всех ружей ЦКИБ и ствольные коробки спортивных ружей делаются из стали 30ХН2МФА. Боевые пружины делаются в основном из стали 50А; были попытки использовать для этих целей инструментальную сталь У8А.

Вместо заключения

Завершая эту часть своих заметок, ловлю себя на мысли, что не могу до конца понять, чем так привлекают меня эти ружья. В некоторых из них есть утончённая аристократическая элегантность, свойственная, скорее, английским ружьям, и все они исключительно ладные, крепкие и живучие, гораздо более живучие, чем их иностранные аналоги. Это ружья «на всю жизнь». И этим всё сказано.

(Начало. Окончание в статье «Ружье на всю жизнь (Часть II)»)

Игорь Карклиньш
фото автора и С. Плужника
Мастер ружье 06-2010
