Иж 59 Спутник: характеристики, плюсы и минусы

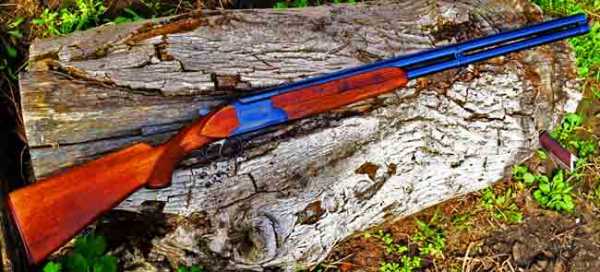

ИЖ 59 «Спутник» — это внутрикурковое двуствольное ружье, которое характеризуется вертикально спаренными стволами. Конструкция разработана А.Климовым, и относится к достаточно старым 12-калибровым моделям. Серийно и массово модель выпускалась в 60-64 годы двадцатого века, и в основном предназначалось и использовалось охотниками-любителями и спортсменами на траншейных стендах.

Это больше рядовое, чем коллекционное, оружие, и это неудивительно. В те годы ружья выпускались отличного качества, и при этом модели отличались довольно привлекательным и стильным внешним видом. Впрочем, мнения о данном ружье очень неоднозначные, есть как положительные отзывы об ИЖ-59, так и отрицательные.

Описание модели

Характерной особенностью, которой ружье ИЖ 59 Спутник, можно назвать отъемные вертикальные стволы. Преимущество таких стволов часто обсуждалось в кругах любителей-охотников, и большое внимание к подобным конструкциям спровоцировало появление новых оригинальных моделей разных запорных систем и плоскостей открывания. Именно в этот период разработали и необычные перевертыши, которые открываются не вниз, а в сторону.

Основным преимуществом вертикального ствола называют более широкий обзор при стрельбе, а также более высокую подвижность охотника во время стрельбы. И это действительно так — редко можно встретить бокфлинт с горизонтальным шатом. Но нужно отметить, что курки вертикальных моделей с разной силой периодически бьют по бойкам, и от этого со временем могут возникать осечки.

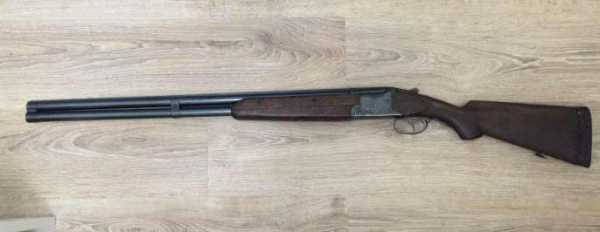

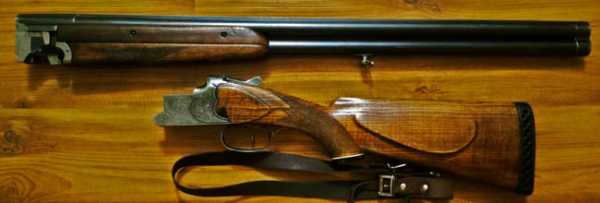

Иж 59

В числе данного модельного ряда можно отметить следующие вариации:

• «Спутник-1» (ИЖ-59-1). Спортивный тип модели, оснащенный двумя универсальными спусками. Каждый спуск работает при этом на оба ствола, но в разной последовательности. Это дает возможность удобно использовать во время соревнований дуплетную стрельбу без перемещения руки вдоль шейки ложи;
• «Спутник-2» (ИЖ-59-2). Та же ИЖ-59-1, но оснащенная дополнительно парой стволов с длиной до 670 мм. Этот вариант предназначается для круглого стенда;
• «Спутник-3» (ИЖ-59-3). Спортивный тип модели, оснащенной одним, но универсальным спусковым крючком. При помощи селектора, который размещен у спусковой скобы, можно изменять последовательность выстрелов;
• «Спутник-4» (ИЖ-59-4). Дооснащенный предыдущий вариант, с комплектом еще одной пары стволов для спортивной стрельбе на круглом стенде.

Эту модель выпускают на муфтах, на которых закрепляются отъемные стволы. В целом можно сказать, что данное оружие достаточно интересное, и его разработчик принял много довольно смелых решений. Выпущено было всего около 21 тысячи единиц, если верить некоторым имеющимся статистическим данным.

Особенности конструкции

Ударно-спусковой механизм размещен в колодке, и закреплен на отдельном основании (личине). Спускать курки с боевого взвода возможно безударно. Конструкция курков возвратная, и их устанавливали, как отдельный элемент от бойков. На взвод курки взводятся рычагами, шарниром и штоками во время открывания ствола, а передний крючок шарнирно подпружинен.

Вам будет интересно! Иж-12: ружье-легенда

Боевые пружины в данной серии были использованы цилиндрические, спиральные. Межствольные планки отсутствуют, что делает ружье более легким и обеспечивает в итоге большее удобство для охотника. Такое соединение стволов также создает условия для независимых температурных деформаций, характерных для каждого отдельного ствола.

Среди других особенностей конструкции нужно выделить:

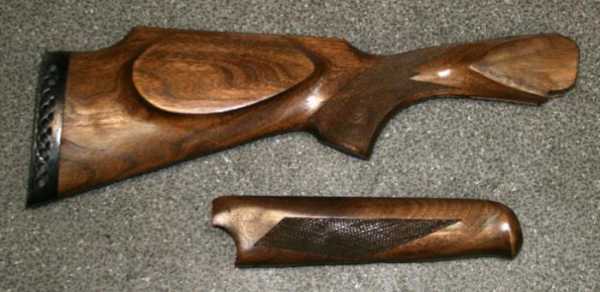

• ложа выполнена из бука или ореха, и имеет прямую или пистолетную форму;
• затыльник у приклада изготовлен из пластмассы или оснащен резиновым амортизатором;

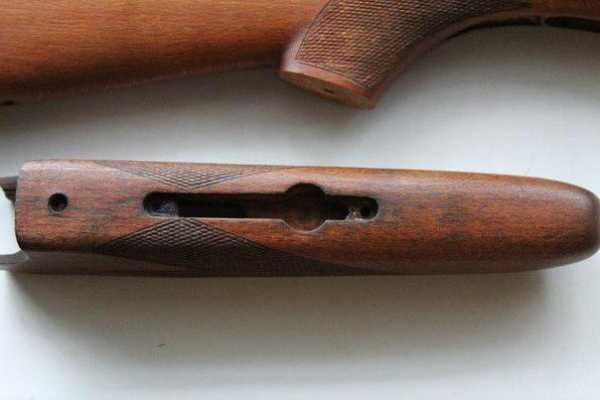

• цевье имеет удлиненную форму и отъемный тип конструкции, его закрепляет защелка с рычажной конструкцией;
• по бокам стволы в районе цевья закрыты деревянной поверхностью накладок.
• сверловка стволов дает эффект кучности нижнего ствола в передней муфте около 50%;
• удобство прицеливания обеспечено при помощи высокой прицельной планки, припаянной к верхней части ствола;
• запираются стволы одинарно, при помощи широкого клина и крюка на казенной муфте;

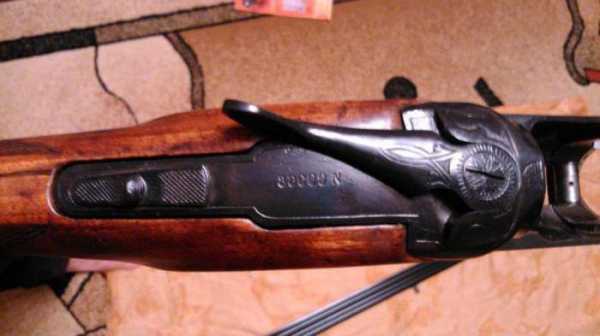

• в открытом положении запорный рычаг удерживается фиксатором, который автоматически освобождает его во время закрывания.

Спортивных моделей в данном ряду было очень мало, хотя у опытных охотников оставляли достаточно позитивные впечатления.

Иж 59 УСМ

Достоинства и недостатки модели

Многие охотники отмечают, что работа данного ружья отличается достаточно большой надежностью. Даже при очень неаккуратном обращении оно функционирует стабильно и точно, и трещину такое ружье может дать разве что после множества тысяч выстрелов.

Среди достоинств нужно выделить следующее:

• сборка и разборка механизма не имеет сложности, и при этом не нужно специальных инструментов;
• ружья Спутник этих годов можно использовать для стрельбы бездымным или дымным порохом с металлическими или бумажными гильзами;
• вес ружья достаточно небольшой, и составляет всего до 3,5 килограмм.

Однако уже в процессе активной эксплуатации охотниками данного варианта обнаружилась главная проблема модели. Данное ружье плохо сбалансировано при стрельбе пулями, поскольку в нем очень длинные стволы. Между ствольными трубками отсутствуют соединительные конструкции, и это тоже сказалось на функционале.

Особенно проблема с балансом очевидна при усиленном заряде и пистолетной ложе. Верхний ствол чуть ниже цели выпускает в итоге патрон и отклонение правого происходит ниже цели. Именно потому уже в линейке моделей ИЖ-12 делали стволы спаянные, с целью повысить баланс ружей. Это было приписано в итоге ошибке конструктора.

Технические параметры

Важно выделить технические параметры:

• длина стволов у ружья составляет 750 мм;
• обычное ружье с патронником 70 мм;
• патронники и каналы имеют хромированное покрытие;
• диаметр канала ствола довольно большой и составляет 18.5 мм;
• диаметр патронника в области казенного среза составляет 20,6 мм;

В подведение итогов стоит отметить, что это ружье не слишком хорошо функционирует с тяжелыми патронами. Оно рассчитано на более умелых и опытных стрелков, и не подходит в большинстве случаев новичкам. Сегодня в целом стволы на муфтах — не такая уж большая редкость, и даже устаревший «Спутник» весьма неплохим спросом пользуется в среде охотников.

Заключение

После ИЖ-59 появились на его базе модели ИЖ-12 и ИЖ-27, которые были лишены его недостатков. В отличие от предыдущей версии, в этих «Спутниках» имеются боковые соединительные планки. В дальнейшем также у новых моделей появился эжектор и один спусковой крючок. Мнения специалистов по этому поводу различны, но есть те, которые считают, что это действительно имело смысл.

Видео обзор ИЖ 59 Спутник

btwps.ru

ИЖ 59 «Спутник»: характеристики и фото

В последнее время среди любителей охотничьих ружей возрос интерес к рядовым неколлекционным отечественным моделям, изготовленным в шестидесятых-семидесятых годах. Одним из наиболее популярных представителей данной продукции является ружье ИЖ 59 «Спутник».

История создания оружия

ИЖ 59 «Спутник» выпускался под руководством главного конструктора А. Климова с 1959 по 1962 годы. За этот период было собрано свыше двадцати тысяч единиц. Данное ружье приобрело широкую популярность в среде охотников и получило звание «народного». Обусловлено это тем, что ИЖ 59 «Спутник» является первым доступным для широкого потребителя двуствольным охотничьим ружьем, оснащенным гладкими стволами, размещенными в вертикальной плоскости друг над другом.

Многим оружейникам известно такое понятие, как «бокфлинт». Оно применяется для обозначения различных охотничьих ружей с аналогичным вертикальным размещением стволов. ИЖ 59 «Спутник» открыл целую линейку «вертикалок», созданных советскими оружейниками. В результате их конструкторских работ вниманию потребителей были представлены такие очень популярные стендовые бокфлинты, как ИЖ 12, 27, 25 и 39. При создании этих моделей была использована база основного ружья ИЖ 59 «Спутник».

Что собой представляет изделие?

Данная модель является двуствольным дробовым охотничьим оружием, содержащим вертикальные откидные стволы. Крепятся они при помощи двух муфт. В конструкции этой модели оружейниками не предусмотрено наличие соединительных (межствольных) планок. В производстве каналов и патронников применяется процедура хромирования. Для крепления отъемного цевья используется специальная защелка. Экстракция отстрелянных гильз из двух стволов производится при помощи специальных выбрасывателей. Они располагаются в муфте в специальных боковых пазах.

Прицеливание осуществляется при помощи специальной прицельной планки. Ее припаивают на верхний ствол ружья ИЖ 59 «Спутник». Характеристики, которые получило данное оружие, свидетельствуют о 50-процентной кучности его нижнего ствола. Кучность, которую обеспечивает во время стрельбы его верхний ствол, не меньше 60 %. Для запирания ружья используется широкий клин. Он цепляется за специальный подпружиненный шарнирный крючок, который содержит казенная муфта стволов.

Для изготовления ложа используется дерево бука или ореха. По своей форме ложа бывают прямые или пистолетные.

Приклад на тыльной части имеет пластмассовый или резиновый амортизатор. Прикрытие боковых поверхностей стволов осуществляется при помощи специальных деревянных накладок. Как свидетельствуют многочисленные отзывы владельцев, спортивная охота и спортивная стрельба – это те сферы, для которых идеально подходит ИЖ 59 «Спутник». Фото внизу представляет особенности внешнего оформления данного охотничьего оружия.

Как устроены ствольные колодки?

Казенная часть ствольного блока располагается в ствольной колодке, в которой для этой цели предусмотрен специальный вырез. Они оснащаются также двумя окнами для переднего и заднего подствольного крюков. С внутренней части стенки ствольных колодок оснащены наклонными пазами для толкателя. На щитках колодок под бойки имеются два отверстия. Хвостовик является окончанием задней части ствольной колодки. На хвостовике располагаются шептало и система предохранителей.

ТТХ

Отличительные особенности и характеристики:

• По типу ИЖ 59 «Спутник» является огнестрельным оружием.
• По назначению данная модель принадлежит к охотничьей группе.
• Оружие оснащается стволами гладкоствольного типа.
• Количество стволов для одного ружья составляет 2 штуки.
• Располагаются стволы в вертикальной плоскости.
• В изготовлении стволов мастера используют стандартную сверловку: получок — нижний ствол, полный чок — верхний.
• Боевое питание осуществляется не автоматически.
• Длина ствола составляет 75 см.
• Масса — 3,5 кг.
• Оружие рассчитано на использование боеприпасов двенадцатого калибра.
• Размер патрона составляет 12/70.
• Производитель – Ижевский механический завод (СССР).

Устройство ударно-спускового механизма

УСМ данных ружей размещается в колодках. Для механизма предусмотрены отдельные основания, которые еще называют «личинами». УСМ оснащено цилиндрическими спиральными боевыми пружинами, а также возвратными курками, которые располагаются отдельно от бойка. При помощи шарниров и рычагов-взводителей производится боевое взведение курков в ИЖ 59 «Спутник». Отзывы владельцев свидетельствуют о том, что ударно-спусковой механизм данного ружья несложный. При необходимости его нетрудно разобрать и собрать. Для выполнения этих работ не обязательно использовать специальные инструменты.

Как разбирается оружие?

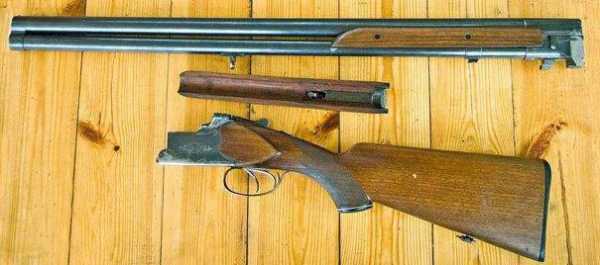

Для того чтобы разобрать ружье, необходимо выполнить следующие действия:

• Отсоединить цевье.
• Запирающий рычажок повернуть до упора в правую сторону.

Ружье можно считать разобранным, если в нем ствольной блок отделен от ствольной коробки и ложа.

Типы УСМ

Ударно-спусковые механизмы в данной модели представляют три различные системы:

• Конструкция из двух спусковых крючков. Каждый из них рассчитан на работу с каким-нибудь одним из двух стволов.
• Система из двух спусковых крючков. Каждый из них последовательно может воздействовать на два ствола.
• Конструкция, содержащая один спусковой крючок, рассчитанный для работы с двумя стволами. Для этого типа УСМ характерна любая последовательность соединения курка со стволами. Его использование стало возможным благодаря применению специального переключателя. Данный механизм считается изобретением российских оружейников, поскольку конструктивно осуществлен в России.

Характерной особенностью для всех трех ударно-спусковых механизмов считается возможность выполнения плавного спуска курков.

Как устроен предохранитель в ружье ИЖ 59 «Спутник»?

Отзывы владельцев о конструкции предохранителей в данном охотничьем оружии имеют положительный характер. При помощи автоматического предохранителя во время взвода курков выполняется запирание шептал. Таким образом, закрытым шептало остается только при взведенном курке. Если тот спущен, кнопка предохранителя находится в холостом режиме: своим флажком она шептало не запирает. Его закрытие осуществляется благодаря автоматическому режиму предохранителя сразу же после открывания стволов и взводе курков в ИЖ 59 «Спутник». Отзывы владельцев этих ружей свидетельствуют о том, что со своей задачей предохранительная система справляется успешно:

• При незакрытом положении стволов полностью исключается вероятность незапланированной стрельбы.
• За счет особой конструкции предохранителей у владельца появляется возможность производить безударный спуск курка, находящегося на боевом взводе. Для этого необходимо открыть полностью стволы и передвинуть предохранительную кнопку вперед. Затем следует нажать на спусковые крючки. Лишь после выполнения этих действий стволы закрываются.

Боеприпасы

Для оснащения патронов к данному ружью применим как дымный, так и бездымный порох. «Рубашки» гильз изготавливаются из бумаги или металла. Ружье предназначено для использования боеприпасов только двенадцатого калибра.

Отличительная особенность конструкции

В этих ружьях отсутствуют соединительные планки. Соединение между стволами выполняют две муфты. С целью устранить излишнее напряжение, возникающее во время стрельбы, разработчиками данного ружья в дульной части для нижнего ствола предусмотрена скользящая посадка. В результате, как утверждают многие владельцы, любые изменения порохового заряда приводят к изменению угла вылета пули. Следовательно, использование усиленных зарядов нежелательно для стрельбы из ИЖ 59 «Спутник». Отзывы владельцев свидетельствуют о том, что во время стрельбы усиленными боеприпасами стволы ружья ощутимо вибрируют, в результате чего оружие начинает «крестить»: пуля, выпущенная из верхнего ствола, ложится ниже своей цели, а с нижнего – наоборот, повыше. По отзывам владельцев этого ружья, расстояние между стволами очень велико: если взять данное оружие в руку за стволы и сжать — они соприкоснутся друг с другом.

Данная особенность, характерная для ИЖ 59 «Спутник» была учтена разработчиками в процессе создания ими новых охотничьих и спортивных моделей ружей. В результате доработок было принято решение стволы спаивать между собой. В дальнейшем подобное решение использовалось при создании ружья ИЖ 12. По отзывам владельцев, ИЖ 59 «Спутник» создавался в годы, когда на охоте чтили этику стрельбы: любое увеличение порохового заряда или сильная завальцовка патронов были неприемлемы. Как утверждают эксперты охотничьего оружия, именно для умелых стрелков, а не для любителей стрелять усиленными на 50 г дроби боеприпасами создавалось ружье ИЖ 59 «Спутник».

Иностранный аналог советского бокфлинта

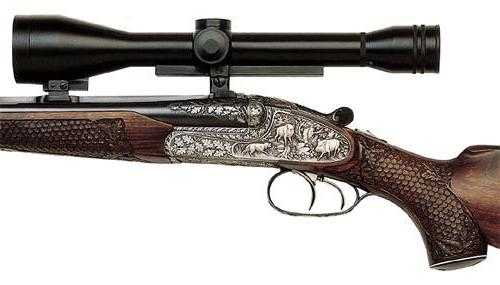

«Меркель» — это одна из дорогих и очень изысканных моделей «вертикалок», которая получила широкую популярность в Германии. Данное ружье для целых поколений немецких охотников стало фетишем, а обладание этим оружием было предметом особой гордости.

Высокая прикладистость, отличная балансировка и легкость в управлении ружьем сделало этот немецкий бокфлинт одним из самых востребованных среди спортивных и охотничьих моделей на оружейных рынках в Германии. Точно такой же популярностью среди знатоков гладкоствольных ружей в Советском Союзе пользуется и ИЖ 59 «Спутник». Аналог российской модели состоит из трех частей: ствольной коробки, блока стволов и цевья. По отзывам владельцев немецких «Меркелей», крепление цевья к стволам в этих ружьях достаточно крепкое. Ружья оснащены очень прочными запирающими частями.

Сильные и слабые стороны немецких и российских бокфлинтов

Судя по многочисленным положительным отзывам владельцев «вертикалок», преимуществами ружей с вертикально размещенными стволами считаются:

• Улучшенный обзор во время стрельбы.
• Высокая «живучесть» ружей.
• Комфорт при эксплуатации (модели с вертикальным размещением стволов удобны для хвата).
• Отсутствием соединительной планки между стволами обеспечивается легкость веса ружья. За счет этого оно обладает повышенной маневренностью и легко в управлении.
• Особенности конструкции предохранителя позволяют владельцу этого ружья безударно выполнять спуски курков, установленных на боевом взводе.

К недостаткам ИЖ 59 «Спутника», как и большинства бокфлинтов, относят:

• В разных стволах курки бьют по капсюлям с разной силой. Как утверждают некоторые владельцы, для нижних стволов характерны частые осечки.
• Интенсивная эксплуатация может привести к расшатыванию прикладов. Владельцы этих ружей отмечают, что приклады «колет» вдоль выреза в верхней и нижней части. Обусловлено это тем, что со временем стяжной винт на прикладе ослабевает. Также расшатывание может быть вызвано слабой врезкой металла в древесину. Владельцы рекомендуют данные стяжные винты периодически проверять и подтягивать.

Заключение

Появление такого оригинального и практичного изделия, как ИЖ 59 «Спутник», стало переворотом в охотничьей и спортивной стрельбе. Сегодня производятся новые гладкоствольные ружья со стволами, размещенными в горизонтальной плоскости. В создании современных бокфлинтов конструкторами учитываются и исправляются все недостатки предыдущих моделей.

fb.ru

Иж-59: высокий полет «Спутника» — Охотничий портал

В 1909 году, за 15 лет до Джона Браунинга, владелец компании Boss Джон Робертсон, повинуясь мгновенному озарению, повернул горизонтально расположенные стволы на 90 градусов и назвал полученную конструкцию ружьем с вертикальным расположением стволов. Он был уверен, что сотворил если не научный подвиг, то по крайней мере технический и технологический прорыв в светлое оружейное будущее.

В рекламном проспекте того времени говорилось: «Превосходство ружья с вертикальным расположением стволов не требует каких-то особых доказательств. Ведь мы указываем на предмет одним пальцем, а не тремя (два ствола и прицельная планка между ними). В результате мы получаем более широкое, ничем не закрытое поле зрения, более быстрое прицеливание и более точный выстрел». Однако островитяне единогласно признали предъявленную им конструкцию вершиной уродства и столь же рьяно, как и прежде, продолжили покупать горизонталки. Спустя полвека турниры высокого уровня стали выигрывать стрелки с вертикалками в руках. «Может быть, в идее Робертсона было что-то положительное», – решили английские снобы и стали столь же дружно, как раньше горизонталки, покупать вертикалки, выбросив ранее восхваляемые ими ружья на свалку истории.

Первые ружья с вертикальным расположением стволов модели В25 компании Browning появились лишь в 1931 году. В 1932 году компания Remington начала производство модели К-32. Европейские конкуренты смогли предложить альтернативу только в 1955 году, когда компания Beretta вышла на рынок с моделью Silver Snipe (модель SO появилась в производственной программе компании Beretta в 1932 году, но речь-то идет о массовых моделях ружей с вертикальным расположением стволов, а первые ружья серии S как раз и появились в 1955 году).

А когда появилась первая массовая вертикалка в Советском Союзе и кто был конструктором этой модели? Рассказывает Михаил Драгунов: «В тяжелейшие для страны дни, в 1942 году, выпускник механического факультета Ивановского текстильного института Анатолий Климов, которому шел в ту пору 22-й год, вместе со своими товарищами был направлен в Ижевск. Пройдя четырехмесячную подготовку в МВТУ им. Баумана (эвакуированном тогда в тот же Ижевск), вчерашние текстильщики начали работу на 622-м заводе Наркомата вооружения (ныне Ижевский механический завод).

Оружейное дело Анатолий Климов начал постигать в цехе сборки противотанковых ружей, куда его направили технологом. Опыт работы технологом на серийном производстве и определил его стиль конструирования: приверженность к наиболее рациональным с точки зрения производства конструкторским решениям. В самом конце войны, в 1945 году, он перешел в отдел главного конструктора. Это было время первой конверсии отечественной оборонной промышленности. Резкое сокращение военных заказов потребовало поисков новой продукции. Конструкторы Ижмеха взялись за то, что теперь принято называть «гражданским оружием». В 1949 году было принято решение развернуть на Ижевском механическом производство гладкоствольного охотничьего оружия.

Анатолий Андреевич Климов был одним из тех, кто стоял у истоков оружейного производства механического завода. Из той, «ивановской», группы вышел и другой отец-основоположник оружейного производства – Леонид Иванович Пугачев. Начинали Ижмеховские оружейники с одноствольного ружья конструкции В.А. Казанцева, которое первоначально выпускалось на Златоустовском машиностроительном заводе (откуда и происходит его первое название – «ЗК», «Златоуст – Казанцев»), и привезенного по репарациям из Германии двуствольного ружья «Зауэр» 9-ой модели – Иж-49.

В 1952 году на базе Иж-49 Климов разрабатывает ружье Иж-52. Два года спустя переработанное под 12-й калибр Иж-52 (в этой работе принимал участие и Леонид Иванович Пугачев) ставится на серийное производство под именем Иж-54, которое стало первой «классикой» в семействе оружия Ижмехзавода. «Пятьдесят четвертое» было первой моделью Ижевского производства, которое пошло на экспорт (в 1960 году).

Украшенные лучшими Ижевскими граверами – Леонардом Васевым, Авелем Лекомцевым, – «пятьдесят четвертые» не раз поражали знатоков на национальных и международных выставках и занимали почетные места в коллекциях высокопоставленных государственных и партийных функционеров советской эпохи.

В 1956 году Климов создает еще один классический образец, который на долгое время стал любимым оружием промысловиков – комбинированное ружье Иж-56 «Белка». Разработанное на базе дешевой одностволки Иж-К, «пятьдесят шестое» было ориентировано на вполне конкретного потребителя – охотника-промысловика, северянина. За время выпуска (1956-1963 годы) были созданы две модификации Иж-56: Иж-56-1 с нижним нарезным стволом и Иж-56-3 с верхним нарезным стволом (обе – под патрон 5,6 миллиметра кольцевого воспламенения).

Первая массовая отечественная вертикалка появилась в 1959 году. Разумеется, до этого были модели МЦ6 и МЦ8, выпускавшиеся малыми сериями тульским ЦКИБ СОО, но образцов, доступных по цене широкому кругу охотников и спортсменов, отечественная оружейная промышленность не выпускала. Изначально стояла задача создания спортивного ружья для стрельбы на круглом и траншейном стендах.

Слева — А.А. Климов, в центре — Р.А. Свешников (конструктор пистолета МЦУ), справа — начальник экспериментального цеха Б.И. Ямпольский.

В основу конструкции ружья, получившего индекс Иж-59 (по году разработки), была положена классическая браунинговская схема – шарнирное соединение блока стволов с затворной коробкой и запирание планкой на один широкий подствольный крюк.Этот безусловно верный выбор технического решения, сочетающего надежность запирания с технологической простотой, обеспечил конструкции Климова перспективу крупносерийного выпуска при минимальных затратах. Впервые в отечественной оружейной технике в Иж-59 было применено беспланочное соединение двух гладких стволов на казенную и дульную муфты. Такое соединение стволов помимо уменьшения их веса улучшает также маневренность ружья и обеспечивает независимые температурные деформации каждого ствола.

Иж-59 как удачная модель ружья с вертикально расположенными стволами была отмечена буквально сразу при ее появлении в продаже. Уже в 1960 году на Всероссийской выставке охотничьего и рыболовного снаряжения Ижевский механический завод за успешную разработку новых ружей Иж-56-3, Иж-58, Иж-59 был награжден Большой золотой медалью и дипломом первой степени.

Ружье Иж-59 «Спутник» выпускалось на протяжении двух лет. За это время была выпущена 21 218 ружей этой модели. Однако в процессе эксплуатации был выявлен недостаток, проявлявшийся при интенсивной стрельбе и разогреве стволов, связанный с беспланочной схемой ствольного блока: «крещение» стволов – то есть смещение центра осыпи верхнего ствола ниже точки прицеливания, и, соответственно, нижнего – выше. Для уменьшения перекрещивания конструкторы предложили устанавливать среднюю муфту, но для спортивных ружей этого оказалось недостаточно.

Два года спустя А.А. Климов доработал конструкцию: ствольный блок приобрел традиционный вид с паяными межствольными планками, длина стволов уменьшена до 725 миллиметров; была переработана конструкция цевья, в спусковой механизм введены дополнительные шептала – интерсепторы. И в 1963 году были изготовлены первые сто ружей новой модели, получившей обозначение «Иж-12».

Что же представляло собой ружье Иж-59 «Спутник» с технической точки зрения?

Калибр		12*
Масса, кг		3,3-3,7
Длина патронников, мм		70
Диаметр бойков, мм		2,5
Длина стволов, мм		до 750
Усилие спуска, кг	передний спусковой крючок	1,5-2,7
	задний спусковой крючок	2,0-3,0

* Вполне возможно, что состоялся (или планировался) также выпуск 16-го и 20-го калибров.

Стволы отъемные, расположены в вертикальной плоскости. Запирание стволов осуществляется широкой планкой на крюк казенной муфты стволов. Ударный механизм смонтирован в колодке, спусковой – на личине. Курки внутренние, возвратные, выполнены раздельно от бойков. Боевые пружины цилиндрические спиральные. Взведение курков производится взводителями при открывании ружья. Передний спусковой крючок шарнирно-подпружиненный. Ружье имеет неавтоматический предохранитель, запирающий шептала только при взведенных курках. Кнопка предохранителя находится на хвостовике колодки. Конструкция предохранителя предусматривает возможность безударного спуска курков с боевого взвода. Стволы ружей, предназначенных для траншейного стенда (длина 750 миллиметров), обладают повышенной кучностью боя. Стволы для круглого стенда укорочены (длина 650 миллиметров) и имеют цилиндрическую сверловку или цилиндр с раструбом. Диаметр канала ствола 18,5 миллиметра (хотя есть свидетельства владельцев некоторых ружей, что диаметр канала ствола у этих ружей равен 18,9 миллиметра, и что важно, стволы не шустовались). Стволы и патронники ружья Иж-59 подвергались хромированию, что повышало их сопротивляемость коррозии. Цевье с застежкой рычажного типа. Ложа прямой или полупистолетной формы. Ложа может иметь верхний гребень прямой или с выступом (так называемая рациональная форма ложи).

Спортивное ружье Иж-59 «Спутник» выпускалось в нескольких модификациях и только «в штучном порядке». Ружье «Спутник-1» (Иж-59-1) было оснащено двумя универсальными спусками, каждый из которых работал на оба ствола в различной последовательности. При двукратном нажатии на передний (правый) спуск выстрел производился вначале из нижнего ствола, затем из верхнего; при двукратном нажатии на задний (левый) спуск – наоборот. «Спутник-2» представлял собой ружье «Спутник-1», в комплект поставки которого дополнительно входили стволы для стрельбы на круглом стенде. «Спутник-3» отличался УСМ с одним спусковым крючком. Последовательность выстрелов изменялась при помощи селектора, расположенного у спусковой скобы. И что интересно, конструкция переводчика позволяла производить одновременный безударный спуск курков с боевого взвода. При комплектации ружья «Спутник-3» дополнительным блоком стволов для стрельбы на круглом стенде оно получало обозначение «Спутник-4». Каждая из указанных модификаций могла снабжаться эжекторами. В этом случае они получали обозначение Иж-59-5 (6, 7, 8, соответственно).

Кстати, конструкция УСМ спортивных модификаций отличалась от охотничьей модификации наличием пластинчатой двуперой боевой пружины. Такая пружина представляет собой, как следует из названия, двуперую (вилкообразную) плоскую пластину и отличается высокой мощностью, а это, во-первых, исключает возможность осечек по вине ружья, а во-вторых, минимизирует техническое время срабатывания курков после их разъединения с шепталами.

Некоторые ружья «Спутник» для стрельбы на круглом стенде имели вентилируемую прицельную планку (более широкую, чем на охотничьем ружье) с небольшим мостом типа современной планки баттю (планки данного типа служат для улучшения обзора и восприятия стрелком информации о вылете мишени и направлении ее полета). Такие планки предназначены для быстрой стрельбы навскидку на короткие дистанции – это именно то, что нужно для круга.

Сегодня охотники принципиально расходятся в оценках первой советской вертикалки. Одни считают, что это раритет и уникальное ружье, обладающее превосходным боем, другие, напротив, придерживаются мнения, что это было крайне неудачное конструкторское решение, поэтому ружье было очень быстро снято с производства. Предоставим первое слово критикам. Какие претензии они высказывают и насколько эти претензии обоснованы? Все же необходимо учитывать, что «Спутник» был первым бокфлинтом, выпускавшимся в СССР, и, как у первого серийного образца, у него вполне могли быть свои недочеты.

Первая и главная претензия заключается в том, что ружье при интенсивной стрельбе начинало «крестить». Верхний ствол бил ниже точки прицеливания, а нижний – выше. И достаточно было увеличить заряд пороха или просто сильнее завальцевать патрон, чтобы отклонение траектории полета снаряда от линии прицеливания стало более заметным. Однако в наше время сложно себе представить «интенсивную стрельбу» на охоте (разве только на охоте по перу в Аргентине). Сегодня о возах добытых гусей можно прочитать лишь у Л.П. Сабанеева: «Так, лет 20-30 назад на озерах юго-восточной части Екатеринбургского уезда убивалась масса казарок, о которой теперь помнят одни старики, правда, всегда и везде любящие вспоминать свое старое время. В те счастливые годы гусей били на пролете целыми возами».

Увеличить заряд пороха? Читайте паспорт, господа-товарищи! Там же ясно написано: масса пороха – 1,9 грамма, масса дроби 35 граммов. При этом на дистанции 35 метров обеспечивается кучность 52% из нижнего ствола и 63% – из верхнего. А кроме того, «с целью получения надлежащих результатов по кучности и резкости владельцу ружья рекомендуется производить подбор (по весу) зарядов пороха и дроби, не завышая установленных норм».

Вторая претензия. Приклады на Иж-59 тоже не отличались долговечностью при интенсивной эксплуатации. В основном их кололо вдоль выреза снизу и сверху. Причина этого – ослабление стяжного винта и слабая врезка металла в дерево, особенно в нижней части колодки. Что касается ослабления стяжного винта, то не сомневаюсь, что каждый грамотный владелец оружия знаком с рекомендацией периодически проверять степень затяжки вышеупомянутого винта.

Третья претензия. Одинарное запирание не способствовало усилению живучести Иж-59. Однако, как показали испытания, такое запирание надежно выдерживает 25-30 тысяч выстрелов, что вдвое превышает гарантированную живучесть ружья (12-15 тысяч выстрелов).

И все же даже критики признают, что если вы задумались о приобретении Иж-59 и вам предлагают ухоженное ружье в хорошем состоянии, тогда, несомненно, есть смысл приобрести его в свою охотничью коллекцию.

А что говорят о ружье поклонники этой модели? Современные владельцы Иж-59 отмечают, что ружье обладает отменным боем и прекрасной резкостью. И хотя, как уже отмечалось выше, УСМ ружья отличается отсутствием перехватывателей курков (интерсепторов), тем не менее, как подчеркивают многие, за 50 с лишним лет эксплуатацииоружия не было ни одного случая срыва курков с боевого взвода. Совершенно очевидно, что ружье «делали руками и на совесть», подчеркивают владельцы ружья.

Рассказывая об организации сборки оружия в компании Krieghoff, мы привлекли внимание читателей к тому факту, что каждое ружье изначально уникально: оно комплектуется набором частей, каждая из которых притирается и подгоняется под данное конкретное ружье. Полагаю, что вы будете приятно удивлены тем, что такая организация сборки «Спутника» на Ижевском механическом заводе существовала еще в 1960-е годы. Впрочем, дадим слову владельцу ружья: «Абсолютно все детали ружья номерные, включая деревянные накладки на стволах (щечки), которые находятся над цевьем. О качестве подгонки деталей даже и говорить не буду – шедевр!»

Именно – шедевр! И тут ни убавить ни прибавить.

4127

huntportal.ru

ИЖ 59 — Wikihunt

ИЖ-59 «Спутник» — двуствольное внутрикурковое ружья с вертикально спаренными стволами 12-го калибра конструкции А.К­лимова. Старая модель. Выпускалось серийно в 1960-1964 гг. Предназначалась главным образом для любительской охоты, а также для спортивной стрельбы на траншейном стенде.

Стволы отъемные, крепятся на муфтах. Соединитель­ные (междуствольные) планки отсутствуют. Длина ство­лов 750 мм, патронников 70 мм. Каналы и патронники стволов хромированы. Диаметр канала ствола велик — 18,5 мм, патронника (у казенного среза) -20,6 мм. Сверловка стволов ( нижний — получек, с дульным сужением 0,5 мм, верхний — чок, 1,0 мм) обеспечивает кучность нижнего ствола валового ружья не менее 50%, верхнего ствола — не менее 60%. Для удобства прицеливания на верхнем стволе припаивается высокая прицельная планка. Запирание стволов одинарное, осуществляется ши­роким клином на крюк казенной муфты стволов. Когда ружье открыто, рычаг запора удерживается специальным фиксатором, автоматически освобождающим его при зак­рывании ружья.

Ударно-спусковой механизм расположен в колодке и на отдельном основании (личине), курки возвратные, вы­полнены отдельно от бойков. Боевые пружины цилиндри­ческие спиральные. На боевой взвод курки взводятся шар­ниром, рычагами-взводителями и штоками при открыва­нии стволов. Передний спусковой крючок шарнирно под­пружиненный.

Ложа ореховая или буковая, прямая или пистолетная. Затылок приклада пластмассовый или с резиновым амор­тизатором. Цевье отъемное, удлиненной формы, закреп­ляется защелкой рычажного типа. Боковые поверхности стволов на участке цевья прикрыты деревянными наклад­ками.

Разборка и сборка механизмов не сложна и не требу­ет специальных инструментов.

Ружья «Спутник» пригодны для стрельбы дымным и бездымным порохом с применением как бумажных, так и металлических гильз. Вес ружья — от 3,3 до 3,5 кг.

При эксплуатации проявились следующие недостат­ки — ружье плохо сбалансировано из-за длинных стволов, при стрельбе пулями. Особенно при усиленных зарядах и пистолетной ложе ружье «крестит», т.е. верхний ствол бьет ниже цели, правый — выше. Поэтому в ружьях ИЖ 12, созданных на базе «Спутника», стволы стали спаивать.

www.wikihunt.ru

Зачем охотнику «Спутник»? — Охотники.ру

В последнее время среди ружейных охотников появилось много любителей отечественных ружей, произведенных в 60–70 годах. Оружие это далеко не коллекционное, скорее рядовое, что, впрочем, неудивительно. Качество выделки в те годы было неплохим, да и сами модели ружей тех лет были достаточно привлекательны.



Среди «старых» ружей особняком стоит «ИЖ-59 Спутник», собравший кучу как восторженных отзывов, так и массу отрицательных. Возможно, нижеприведенный материал поможет потенциально новому владельцу «Спутника», правильно оценить свое возможное приобретение.

Для российского охотника «ИЖ-59 Спутник» стало первым доступным бокфлинтом, как сейчас принято говорить, «народным» ружьем, основной моделью, на базе которой создана линейка вертикалок — самого популярного бокфлинта ИЖ-12, «переквалифицировавшегося» затем в «клон» — ИЖ-27, стендовых ИЖ-25 и ИЖ-39, комбинированного и нарезного оружия, непонятно, по каким причинам сменившего на внутреннем рынке оружия кириллицу «ИЖ» на латынь «МР» (Mechanical Plant).

Преимущество вертикального расположения стволов отстаивали многие оружейники. Появлялись оригинальные модели различных систем запирания и плоскости открывания, своеобразные горизонталки-перевертыши, открывающиеся вбок, а не вниз.

Современная компоновка большинства бокфлинтов и основных затворов уже перешагнула столетний рубеж, так что отечественный «Спутник» новинкой назвать никак нельзя. Но при этом следует признать, что 59-й — ружье интересное, имеющее в своей конструкции решения смелые, практичные и оригинальные, о которых сегодня если не забыли, то вспоминают очень редко.

Сторонники вертикалок, считают основными достоинствами таких ружей лучший обзор при стрельбе и большую живучесть. С последним, как и с первым, придется согласиться: редко встретишь бокфлинт с горизонтальным шатом. Любители классики (горизонталок), хают своих оппонентов за увеличение крутящего момента, особенно при выстреле из верхнего ствола, не забывая напомнить, что курки вертикалок, как правило, бьют по бойкам с разной силой, что осечки в нижнем стволе лишь дело времени.

«Парусность» вертикалки скорее вызовет улыбку у объективного любителя ружейной стрельбы. Возможность при выстреле из верхнего ствола поменять патрон, не взведя курок на боевой упор шептала (не открыв ружье до конца), при отсутствии эжекторов, теоретически присутствует. Ну вот, вкратце достоинства и недостатки ружей с вертикальным расположением стволов разобрали, правда, не упомянув при этом об удобстве хвата, обычно более объемного цевья «бока». Далее перейдем к более детальному рассмотрению первого ижевского бокфлинта «ИЖ-59 Спутник».

«ИЖ-59 Спутник» — это ружье с вертикально спаренными стволами 12-го калибра. Серийно данная модель выпускалась с 1962 года (по другим сведениям с 1959 по 1961 год, а В.Н. Трофимов утверждает, что выпускалась оно с 1960 по 1964 год), но производство ее существовало недолго. Есть сведения, что было выпущено чуть более 21 000 единиц этого оружия.
Паспортные данные: стволы отъемные, расположены в вертикальной плоскости, крепятся на муфтах. Межствольных соединительных планок нет. Такое соединение стволов, кроме уменьшения их веса, также улучшает маневренность ружья и обеспечивает независимые температурные деформации каждого ствола.

Конструкция предохранителя во всех разновидностях модели «Спутник» позволяет спускать с боевого взвода курки безударно.

Спортивные разновидности отчасти существуют, но скорее на бумаге или в весьма ограниченных сериях, а возможно, в единичных экземплярах. Спортивные модели — «Спутник-2» ИЖ-59-2 оставили у меня очень благоприятное впечатление. В первую очередь удачной развесовкой и управляемостью, не только с короткой парой стволов, но и в «траншейном» варианте. А также удивляли живучестью, при весьма неаккуратном, даже варварском обращении. На этом ружье самым слабым местом оказалась муфта, куда были запрессованы стволы. Точнее, передний крюк «круглых» стволов у основания. После многих десятков тысяч выстрелов (в основном патронами 33 г) дал трещину. УСМ работал до самой «кончины» ружья исключительно надежно.
У знакомых, владеющих охотничьими моделями ИЖ-59, отлетевшая антабка от стволов считалась явлением закономерным, погон цепляли прямо за трубку ствола. Ложа в спортивных разновидностях имеет съемные затыльные приставки различной длины с расчетом на зимнюю и летнюю формы одежды спортсмена, а также для изменения общей длины приклада по телосложению стрелка, по виду стрельбы (траншейный или круглый стенды).

Модификации
«Спутник-1» (ИЖ-59-1) — спортивная модель с двумя универсальными спусками, из которых каждый работает на оба ствола в различной последовательности: при двукратном нажатии на передний (правый) спуск стреляет первым нижний ствол, следом верхний; при двукратном нажатии на задний (левый) спуск — наоборот. Такой тип УСМ обеспечивает удобство дуплетной стрельбы без перемещения руки по шейке ложи.
«Спутник-2» (ИЖ-59-2) представляет собой модель ИЖ-59-1, дооснащенной еще одной парой стволов длиной 650–670 мм, предназначенной для круглого стенда.
«Спутник-3» (ИЖ-59-3) — спортивная модель с одним универсальным спуском. С помощью селектора (переводчика), расположенного у спусковой скобы, последовательность выстрелов может быть изменена.
«Спутник-4» (ИЖ-59-4) представляет собой модель ИЖ-59-3, дооснащенную еще одной парой стволов, предназначенной для спортивных стрельб на круглом стенде.
Ружья ИЖ-59-5, ИЖ-59-6, ИЖ-59-7 и ИЖ-59-8 соответствуют моделям 1-4, но дооснащаются эжекторами. Правда, лично мне «59-е» попадались только с экстрактором.

Для некоторой наглядности попробуем рассмотреть характеристики ИЖ-59 в сравнении с более поздними моделями Ижмеха, ИЖ-12 и ИЖ-27.
Начнем со стволов. Основным отличием у «пятьдесят девятого» является отсутствие боковых соединительных планок, появившихся на «двенадцатом». Отзывы охотников, что «Спутник» при стрельбе крестил, нижний ствол бил выше, а верхний ниже цели, лично для меня некоторая загадка. Хотя тому есть много подтверждений. По рассказам моего хорошего знакомого, охотника и мастера стрельбы по тарелочкам, его второе, а вернее, первое после одностволки серьезное ружье ИЖ-59 крестило так основательно, что старшие товарищи в шутку советовали стрелять сразу из двух стволов, тогда точно дробь по цели ляжет. Хотя подобные случаи неединичны, это больше на совести исполнителей, чем инженеров-оружейников. При свободном расположении стволов они, безусловно, правильно рассчитали расстояние схождения осей ствольных трубок, чтобы избежать возможности неточных выстрелов. Видимо, с учетом такого дефекта, в ИЖ-12 при массовом производстве и появились боковые соединительные планки. Сказалось это на балансе ружья, скорее всего, незначительно.

Но вот «раздельные» стволы, поведенные пайкой, встретишь значительно реже, чем по всей длине соединенные. Да и стволы на муфтах сегодня не редкость на разных ружьях, в т.ч. достаточно известных производителей.

Если говорить о сверловке, то 18,5 мм «Спутника» и те же размеры «двенадцатого» в ИЖ-27 подвергли изменениям. Вначале уменьшив до 18,2 мм, сделав «двадцать седьмой» более всеядным к качеству боеприпасов, но задиристее в плане отдачи. Затем опять решили вернуться к общепринятым размерам 18,4-18,5 мм.

Если при неосторожном обращении трещина на цевье ИЖ-12 — штука достаточно обычная, на «двадцать седьмом», благодаря некоторым изменениям, практически не встречается, а на «Спутнике» вообще невозможна. Составное из трех частей цевье ИЖ-59, аналогично старым «Меркелям». Крепится наглухо двумя боковыми деталями к стволам, а запирающая нижняя часть достаточно узкая и прочная, где ломаться просто нечему.

Отдельно следует сказать о появившихся на отечественных ружьях эжекторах и одного спускового крючка. На модели ИЖ-27ЕМ-1С все это есть. Насколько это оправданно, мнения разнятся. Теперь о «больном». Почему ружье, вроде бы приятное во всех отношениях, крестит, но, как выясняется, далеко не у всех. Кто-то это объясняет вибрацией стволов: «Во время стрельбы ствольные трубки сильно вибрируют и начинают крестить. Верхний бьет ниже, а нижний выше. Пространство между трубками настолько велико, что можно, взяв стволы в руку, сдавливать их».

Наиболее разумное объяснение — применяемые в те годы боеприпасы и, как это ни странно, этика охотничьей стрельбы: «Достаточно было увеличить заряд пороха или просто сильнее завальцевать патрон, и отклонения на линии прицеливания были уже заметны».

Одним словом, «ИЖ-59 Спутник»— ружье, не любящее тяжелых патронов, рассчитанное больше на умелого стрелка, чем на желающих наполнить зону выстрела 40-50 г дроби.

Михаил Галась 21 мая 2015 в 03:35

www.ohotniki.ru

Двуствольное спортивно-охотничье ружьё ИЖ-59 «Спутник»

a>Ружья модели «Спутник» (ИЖ-59) предназначены для дробовой стрельбы
на промысловой, любительской охоте. Также применяются для спортивных стрельб на
круглом, траншейном стендах.

Конструкция ИЖ-59

Конструктивные
разновидности «Спутника» с различными устройствами ударно-спускового механизма,
стволов, ложи и цевья преследуют цель в наибольшей мере удовлетворить запросы
охотников и спортсменов.

Стволы

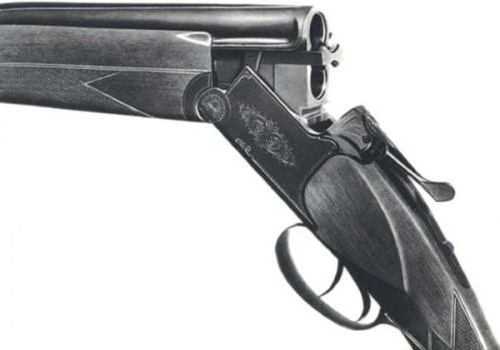

отъёмные, расположены в вертикальной плоскости, крепятся на муфтах. Междуствольных
соединительных планок нет. Такое соединение стволов, кроме уменьшения их веса,
также улучшает маневренность ружья и обеспечивает независимые температурные
деформации каждого ствола.

Конструкция предохранителя во всех разновидностях модели «Спутник»
позволяет спускать с боевого взвода безударного курки. Для этого надо в
двуспусковых вариантах ружей при полностью открытых стволах и выключенной
кнопке предохранителя (в переднем положении) нажать на оба спусковые крючка и
произвести закрывание стволов. В односпусковом варианте нужно предварительно
поставить селектор в среднее фиксируемое положение и затем при нажатом спуске
закрыть стволы. Для обеспечения большей безопасности курки имеют дополнительно
предохранительные взводы.

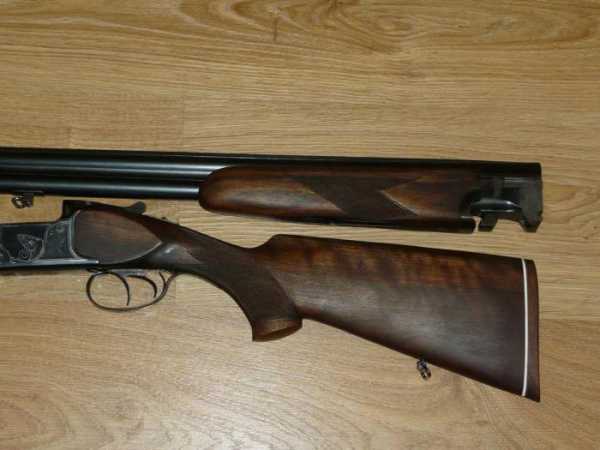

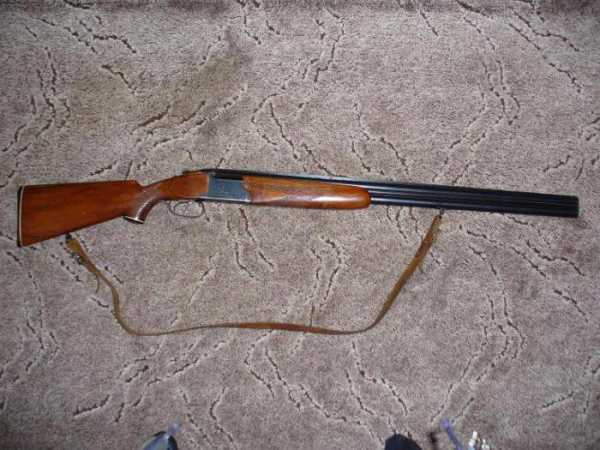

Ружья
«Спутник» выпускаются со следующими разновидностями ложи: с прямой
шейкой (винтовочной формы), с пистолетной шейкой, причем последняя имеет либо верхний
прямой гребень приклада, или с выступом — так называемая рациональная форма
ложи. Часть ружей
выпускается с резиновым затыльником-амортизатором, остальные имеют
пластмассовый затыльник.

Особенности спортивных
разновидностей

Отличительные
особенности спортивных разновидностей модели «Спутник» определяются
специфичностью требований, предъявляемых к этому виду охотничьего
оружия. Каждое ружьё ИЖ-59 протестировано стрельбами с усилением заряда с
давлением 800 кг/см2 и
пристрелено на кучность боя.

Стрелять можно
любыми типами порохов (нитро, дымный), с применением бумажных либо металлических
гильз. Стволы для траншейных модификаций обладают повышенной кучностью боя. Стволы
для круглого стенда укорочены, имеют цилиндрическую сверловку или цилиндр с
небольшим раструбом для большего рассеивания заряда.

Прицельная
планка всех спортивных разновидностей мостовидная, вентилируемая, что облегчает
стволы, способствует их лучшему охлаждению и устраняет явление «миража» при
интенсивной стрельбе. Для более удобного удержания ружья цевье делается
уширенным, типа «бобровый хвост».

Ложа в
спортивных разновидностях имеет съёмные затыльные приставки различной длины, с
расчётом на зимнюю и летнюю формы одежды спортсмена, а также для изменения
обшей длины приклада по телосложению стрелка, по виду стрельбы (траншейный или
круглый стенды). Антабки на спортивных модификациях «Спутника» отсутствуют.

Модификации

«Спутник-1»
(ИЖ-59-1) — спортивная модель с двумя универсальными спусками, из которых
каждый работает на оба ствола в различной последовательности: при двукратном
нажатии на передний (правый) спуск стреляют первым нижний ствол, следом
верхний, при двукратном
нажатии на задний (левый) спуск — наоборот. Такой тип УСМ обеспечивает
удобство дуплетной стрельбы
без перемещения руки по шейке ложи.

«Спутник-2»
(ИЖ-59-2) представляет собой модель ИЖ-59-1, дооснащенной ещё одной парой
стволов длиной 650 мм, предназначенной для круглого стенда.

«Спутник-3»
(ИЖ-59-3) — спортивная модель с одним универсальным спуском. С помощью
селектора (переводчика), расположенного у спусковой скобы, последовательность
выстрелов может быть изменена. Конструкция переводчика позволяет
производить одновременный безударный спуск обоих курков непосредственно с
боевого взвода.

«Спутник-4»
(ИЖ-59-4) представляет собой модель ИЖ-59-3, дооснащенную ещё одной парой стволов,
предназначенной для спортивных стрельб на круглом стенде.

В каждой
из спортивных модификаций может быть установлен эжекторный механизм, выбрасывающий
автоматически стреляные гильзы. Разновидности ружей с эжектором имеют индексы соответственно ИЖ-59-5,
ИЖ-59-6, ИЖ-59-7 и ИЖ-59-8.

Работа механизмов при закрывании
стволов

Оба курка при закрывании стволов продолжают оставаться на
боевых взводах. Благодаря боковым скосам казённой муфты шторки перемещаются
вперёд (это их исходное положение). Фиксатор запора отжимается казённой муфтой
книзу, одновременно расцепляя фиксатор с запорной планкой. Планка с рычагом
запирания и осью толкается запирающей пружиной в исходное положение. Казённая муфта
стволов плотно запирается. Для
компенсации износа запирающих плоскостей планки и казенной муфты, эти плоскости
делают под небольшим углом к плоскости движения планки.

Работа механизмов при включении
предохранителя

Для
включения предохранителя специальную кноп­ку необходимо передвинуть назад. Если
курки не стояли на боевом взводе, флажки пре­дохранителя, продвинувшись до
выступов шептал, слегка повернутся по часовой вокруг своей оси и сожмут свои
пружинки. При последующем взведении кур­ков на боевые взводы выступы шептал
опустятся ниже и флажки предохранителей, повернувшись под действи­ем своих
пружин, прочно закроют шептала. Нажатием на спусковые крючки выстрел произвести
не­возможно.

Если
перед включением предохранителя курки были поставлены на боевые взводы, при
отведении кнопки на­зад флажки сразу становятся над выступами шептал, запирая
их.

Работа механизмов при производстве
выстрела

Перед выстрелом предохранитель, естественно, надо выключить (если был включён), произвести
прицеливание и плавно выжать крючок. Передний (правый) спусковой крючок связан с шеп­талом нижнего ствола,
задний (левый) — с шепталом верхнего ствола.

Нажимая на
крючок, он через промежуточную тягу поднимает соответ­ствующее шептало, выводя
из боевого взвода. Боевая пружина давит на курок, он бьёт по соответствующему
бойку, после чего под дей­ствием нижней рожки стержня боевой пружины несколь­ко
возвращается назад (так называемый «отбой» кур­ка). Боёк также возвращается
назад. Такое возвратное движение курков способствует более плавному открыванию
стволов, так как не происходит деформации бойком стреляного капсюля.

Разборка

Для осмотра, смазки, чисток ружьё «Спутник» достаточно
разобрать на три составляющих: колодку с ложей, цевьё с шарниром и стволы. Детальная
разборка применяется, когда
надо произвести чистку деталей от нагара, проникающего в механизмы через
отверстия для бойков, а также для ремонта.

Необходимо
помнить, что частая разборка механизмов, производимая без особой надобности,
может вызвать преждевременный выход ружья из строя или испортить его
товарный вид. При разборке необходимо обязательно придерживаться инструкций к ИЖ-59.

Порядок разборки:

• Отделить стволы и цевьё.

• Демонтировать затыльник с приклада ложи. Если затыльник
  резиновый, для отвёртывания шурупов нужно пользоваться отвёрткой со скругленным
  стержнем. Для этого надо найти на затыльнике прорези для шурупов, их отвернуть.

• Затыльник с прокладкой вынуть. Шурупы лучше не доставать.

• Отвернуть удерживающий спусковую скобу шуруп.

• Повернуть скобу в любую сторону на 90°. Снять её.

При
разборке спускового механизма в спортивных вариантах ружей с двумя
универсальными спусками и с одним спуском, после отделения личинки нужно
предварительно снять пластинчатую двупёрую пружину, отвернув два крепящих её
винта, а затем, выбив ось спусков, вынуть спуски.

В
одпоспусковом ружье ИЖ-59 переводчик (селектор) вынимается после
отделения спуска.

Сборку осуществить в обратном порядке. Ложа с колодкой
должна быть соединена прочно, для чего надо туго затягивать стяжной винт.

survinat.ru

Ружье ИЖ-12, 12 калибр: характеристики. Ружья ИЖ: модели

На сегодняшний день в магазинах для охотников можно встретить множество прекрасных импортных ружей. Но были времена, когда пределом мечтаний каждого мальчишки были советские ружья Ижевского завода. Об одном из таких – ИЖ-12 — сегодня и пойдет речь. Давайте узнаем, какими характеристиками обладает эта двуствольная «вертикалка» (один ствол стоит над другим) и благодаря чему она по сей день безукоризненно служит охотникам. А помогут нам в этом технические данные и отзывы реальных пользователей.

Конструкция

Ружье абсолютно просто разбирается на три главные части: блок стволов, ствольная коробка и цевье. Чтобы это сделать, нужно лишь снять цевье и отвести в сторону до упора запорный рычаг. В руках окажутся спаренные стволы и ствольная коробка с ложей. Длина стволов 12 калибра составляет 720 мм. Они имеют хромированный канал и 70-миллиметровый патронник. По типу дульного сужения один ствол относится к получокам, а второй – к чокам. Стволы ружья ИЖ-12 (12 калибр), характеристики которого ушли вперед по сравнению с предшественником – ИЖ-59 «Спутник», соединяются друг с другом межствольными планками, в вертикальной плоскости. Главная проблема «Спутника» заключалась в том, что во время выстрела стволы вибрировали, и точность стрельбы была сомнительной. На верхнем стволе располагается прицельная планка и мушка. В боковые пазы муфты стволов устанавливается выбрасыватель-экстрактор на два ствола.

Ствольная колодка

Ствольная колодка выполняется из стали и имеет глубокий вырез для размещения казенной части стволов. С нижней стороны находятся два окна – для переднего и заднего подствольных крюков. Наклонные пазы для толкателей выбраны на внутренних боковых стенках ствольной колодки. Их задние терны воздействуют на штифты курков во время открывания ружья. Щиток колодки имеет два отверстия, расположенных под наклоном, для бойков. На задней части ствольной колодки находится хвостовик с шепталом и предохранителем.

Механизмы запирания

Данный механизм обеспечивает крепкое соединение блока стволов и коробки при выстреле. Он включает в себя широкую запорную планку с пружиной, ось и непосредственно рычаг запирания. Запирание в ружье ИЖ-12 (12 калибр), характеристики которого мы сегодня рассматриваем, одинарное. Оно осуществляется попаданием планки в поперечный паз, расположенный на заднем крючке.

Ударный механизм

Тип механизма – курковый. Курки имеют отбой, который необходим для того, чтобы бойки после удара по капсюлю отходили за щиток колодки. Пружины имеют цилиндрическую спиральную конструкцию. У них достаточно мощности, чтобы обеспечить надежное разбивание капсюля, в условиях отрицательных температур, когда многие уже подумывают о зимней охоте.

Спусковой механизм и предохранитель

Спусковой механизм ружья ИЖ-12 (12 калибр), характеристики которого заслуживают уважения, состоит из: основания, пары шептал и пары спусковых крючков. Ружье оснащается специальными устройствами – интерсепторами, которые исключают возможность выстрела в случае срыва курка со взвода без нажатия на спусковой крючок. Примечательно, что до ИЖ-12 такие механизмы можно было встретить только на дорогих ружьях. Предохранитель здесь неавтоматический, зато он отлично выполняет свою работу – жестко запирает шептала. Кстати говоря, на последние модели ружья в некоторых случаях устанавливали и автоматические предохранители. В ружье возможен плавный спуск курка/курков.

Ложе и цевье

Ложе имеет пистолетную форму и выполняется из бука или ореха, как и цевье, на котором прорисован глубокий желоб. На некоторых моделях ставили цевье, которое в рядах охотников называется «бобровым хвостом». Оно имеет более утолщенную форму, что положительно сказывается на прочности конструкции. Эргономика ложа заслуживает в основном положительные отзывы охотников. Здесь все просто и понятно, но в то же время надежно. Благодаря хорошему балансу ружье удобно в эксплуатации.

Производство и успехи

Кроме модели ИЖ-12 12 калибр, была также версия ИЖ-12 16 калибр. Характеристики этой модификации не имеют принципиальных отличий от главного героя нашего обзора. Основное отличие исходит из названия – увеличенный калибр. Ружье ИЖ-12 серийно выпускалось с 1963 по 1974 год. За это время заводом было произведено 312 тысяч ружей. 129 тысяч из них ушли за пределы Советского Союза. Не только советские, но и зарубежные охотники высоко оценили ружье ИЖ-12 (12 калибр). Характеристики ружья позволяли ему достигать высокого коэффициента попаданий. Завод гарантировал, что при стрельбе по 75-сантиметровой мишени дробью номер 5 с расстояния 35 метров кучность боя составит 52 % из нижнего ствола и 56% — из верхнего. Также производитель давал гарантию на то, что изделие «проживет» как минимум 10 тысяч выстрелов.

ИЖ-12 в спорте

Стоит отметить, что в те времена в СССР был довольно популярен стрелковый, а точнее, стендовый спорт. Спортивные общества готовили хороших стрелков. В секциях, как правило, использовались недорогие ружья, одним из которых был ИЖ-12. Калибр, характеристика, цена, надежность – главные аргументы при выборе оружия для секции. Начинающие стрелки с данным ружьем без проблем получали 2-й и 3-й разряды. На траншейном стенде особенно талантливые стрелки с ружьем ИЖ-12 даже умудрялись получить первый разряд. Однако на круглом это практически никому не удавалось. Более дорогие ружья были далеко не во всех кружках и доставались только самым перспективным спортсменам.

ИЖ-25

Конструкторы Ижевского завода быстро откликнулись на потребность спортивных секций в недорогих, но точных ружьях для тренировок. Так на базе ИЖ-12 было сконструировано новое ружье – ИЖ-25, УСМ которого имел один крючок. Главным конструктором этой модели был талантливый изобретатель Е. Губин. Ружье имело две модификации: для круглого (индекс СК) и для траншейного (индекс СТ) стендов. Модель получила признание не только среди новичков и любителей. Таким мастера, как Л. Гурвич и В. Горелов, добивались с этим ружьем высоких результатов на международных и внутрисоюзных соревнованиях.

Недостатки ружья ИЖ-12

Главный недостаток ружья – сплошная прицельная планка, которая утяжеляет ствол. А в летний зной она нагревается и вызывает над собой колебания горячего воздуха, что мешает стрелку прицелиться. Цевье от перегрузок иногда трескается. Но это нормальное явление для ружей, у которых цевье имеет цельную желобообразную форму.

Теперь кратко рассмотрим другие знаменитые модели Ижевского завода 12 калибра.

ИЖ-18

Для приверженцев одноствольных ружей с начала 60-х и по сей день выпускается модель ИЖ-18 (12 калибр). Характеристики модели следующие: масса – порядка 2,8 кг; длина ствола – 725 мм; длина патронника – 70 мм для старых и 76 для новых моделей. На стволе нет прицельной планки, есть только мушка. Патронник вместе с каналом ствола покрыты хромом. Ружье легко разбирается на три части. Шейка ложи – пистолетная. Как правило, ложа изготавливается из березы или бука. Ружье ИЖ-18, кроме стандартного 12-го, может иметь и другие калибры. В этом случае вес ружья и длина ствола будут слегка отличаться.

ИЖ-58

Это двуствольная «горизонталка», которая выпускалась с 1958 года. Некоторые ее версии производятся и сегодня. Изначально модель должна была стать промысловым ружьем малых калибров (20-28), однако больше всего было произведено серийных версий ИЖ-58 (12 калибр). Характеристики ружья позволяли ему получить весомое преимущество по сравнению с моделями ИЖ-54 и ИЖ-57. Коробка ружья выполнялась из прочнейшей стали, которую не нужно термически обрабатывать при сборке. Вместо многочисленных винтов, которые требуют аккуратной установки, в этой модели применили штифты. А сложное присоединение ложи в коробке было заменено на простое. Пластинчатые пружины также были заменены – винтовыми цилиндрическими. Ствол соединялся с казенной частью посредством муфтового соединения.

Иж-27

Ружье ИЖ-12 уже не выпускается, как и его вторая версия – ИЖ-25. Вместо них с 1973 года начала производится двуствольная вертикальная модель ИЖ-27 (12 калибр). Характеристики этого ружья отличаются от его прообраза. Изменения коснулись формы цевья и ложа, а также формы коробки в месте соединения с ложей. А еще на данную модель устанавливалась вентилируемая прицельная планка. Данная модификация выпускается на Ижевском заводе и сегодня. Есть также специальная версия ружья, предназначенная для стендовых стрелков. Она получила название Иж-39.

Еще одна модель, созданная на базе ружья ИЖ-27, называется ИЖ-27Е (12 калибр). Характеристики этой версии отличаются наличием эжектора, который при необходимости может отключаться и применением одного спускового крючка, который обеспечивает поочередную стрельбу (нижний ствол чередуется с верхним). Серийное производство этой модификации началось в 1970 году.

ИЖ-54

Данная модель представляет собой двуствольную горизонталку внутрикуркового типа. Базовой моделью, которая изготавливалась с 1949 года, стало ружье ИЖ-49. В 1954 году ему на смену пришла версия ИЖ-54 (12 калибр). Характеристика основных показателей ружья: длина ствола – 730 или 750 мм; дульные сужения – стандартные параболические; длина патронников – 70 мм; диаметр канала стволов – 18,5 мм. Стволы покрыты снаружи никелем или хромом. У некоторых версий хромированы также патронники и канал стволов. Запирание ствола – тройное. УСМ расположен на отдельном основании и включает в себя пару спусковых крючков. Курки имеют возвратный тип и взводятся при открывании ружья.

ИЖ-43

В 1986 на смену ружью ИЖ-58 пришла двуствольная горизонталка ИЖ-43 (12 калибр). Характеристика модели схожа с прообразом, за исключением некоторых важных конструктивных особенностей. УСМ универсального типа позволяет каждым спусковым крючком стрелять из обоих стволов. Передний крючок осуществляет стрельбу в последовательности «правый-левый» ствол, а задний – наоборот. Механизм также позволяет осуществлять стрельбу простым способом, когда палец перебрасывается с одного крючка на другой.

Заключение

Модель ружья ИЖ-12 стала серьезным шагом в развитии производства отечественного оружия для охоты и, позже, спорта. И, как показывают отзывы простых пользователей, это действительно так. Советские охотники запомнили это изделие как надежное серийное оружие с вертикальным способом крепления стволов и вполне приемлемой ценой. По сей день многие продолжают эксплуатировать ружье ИЖ-12 и не собираются подыскивать ему замену. С особенной бережливостью хранят модели штучного производства или те, которые делались для экспорта. Такое изделие в хорошем состоянии на вторичном рынке будет стоить не менее 600 долларов.

fb.ru
