Ручной пулемет льюиса – Ручной пулемет Льюиса (Lewis): конструкция, принцип действия, характеристики

Содержание

Ручной пулемёт системы Льюиса образца 1913 года » Военное обозрение

Ручной пулемет Льюиса, созданный в 1913 году, стал настоящим символом Первом мировой войны. В годы войны он был не только основным пулеметом стран Британского содружества, но и широко использовался по всему миру, в том числе принял участие в Гражданской войне в России. Пулемет был снят с вооружения в 1930-е годы, но с началом Второй мировой войны после частичной модернизации «старичка» пришлось вернуть в строй. В нашей стране данный пулемет знаком даже тем, кто никогда особо не увлекался огнестрельным оружием и его историей. Он стал настоящим героем не только мирового кино, но и отечественного кинематографа. В частности, в любимом многими кинофильме «Белое солнце пустыни» с пулеметом Льюиса можно увидеть красноармейца Сухова.

Справедливости ради надо отметить, что в знаменитом советском истерне снимался не только настоящий пулемет Льюиса. В сценах со стрельбой он был заменен на советский ручной пулемет ДП (Дегтярева пехотный). Для съемок пулемет был специально «загримирован» под «Льюис» при помощи характерного кожуха ствола и оребренной накладки на диск. Скорее всего, во время съемок настоящий «Льюис» просто был неисправен или для него не было в наличии холостых патронов. При этом пулемет системы Льюиса снялся во многих советских/российских фильмах о Гражданской войне.

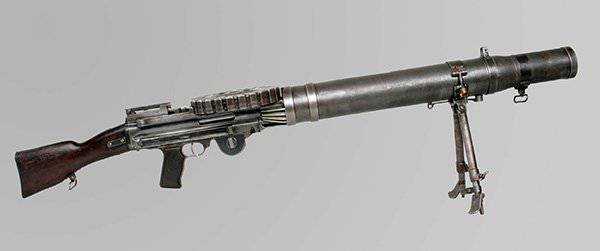

Пулемет системы Льюиса, или просто «Льюис» — британский ручной пулемет, который был создан в 1913 году. Стоит отметить, что идея конструкции пулемета принадлежала Сэмюэлу Маклину, однако воплотил ее в жизнь американец — полковник Айзек Льюис. Первоначально он хотел использовать данный пулемет как станковый с водяным охлаждением, однако в ходе разработки отказался от этой идеи в пользу создания ручного пулемета, обладающего принудительным воздушным охлаждением ствола.

Создатель прославленного пулемета полковник американской армии Айзек Льюис (Isaak N. Lewis) являлся ведущим специалистом по вооружению Армии США. Образование он получил в знаменитой военной академии «Вест Пойнт», которую успешно окончил в 1884 году. В 1911 году Льюис стал начальником артиллерийской школы, расположенной в форте «Монро». Здесь он добился славы в качестве очень хорошего специалиста по электротехнике и механике. С приближением момента увольнения из вооруженных сил полковник начал работать консультантом в компании ААС (Automatic Arms Company), находящейся в штате Огайо.

В течение ряда лет Айзек занимался разработкой собственного легкого пулемета, автоматика которого работала бы за счет энергии пороховых газов. В это время компания ААС приобрела права на пулемет, созданный доктором Сэмюэлем Маклином. Льюис использовал технические решения Маклина при создании собственного пулемета. За право выпускать данное оружие компания ААС передала ему контрольный пакет акций и контроль над производством и распространением пулемета. Спустя два года, в 1913 году, пулемет Льюиса с дисковым магазином и воздушным охлаждением ствола был окончательно готов.

Изначально Льюис хотел предложить свое изделие американской армии, однако получил жесткий отказ, который был вызван застарелым личным конфликтом между конструктором и генералом Крозье, являющимся на тот момент начальником департамента вооружений армии США. В итоге первой страной, которая приняла на вооружение ручной пулемет Льюиса, стала Бельгия, это произошло уже в 1913 году. При этом перед самой войной пулемет приглянулся и британцам, производство было развернуто в Англии на заводах BSA. К концу 1915 года новые производственные цеха, расположенные в Бирмингеме, заработали на полную мощность, выпуск пулеметов «Льюис» достиг там 300 штук в неделю.

Боевой дебют пулемета пришелся на Первую мировую войну и оказался очень удачным. Из-за маневренности и общей скрытности данного оружия солдаты кайзеровской Германии прозвали пулемет Льюиса «гремучей змеей». Такому прозвищу способствовал и характерный звук выпущенной пулеметной очереди. При этом сами германцы активно использовали захваченные пулеметы Льюиса, переделывая их под патрон Маузера 7,92 и активно используя в штурмовых отрядах наряду с другими добытыми в боях трофеями.

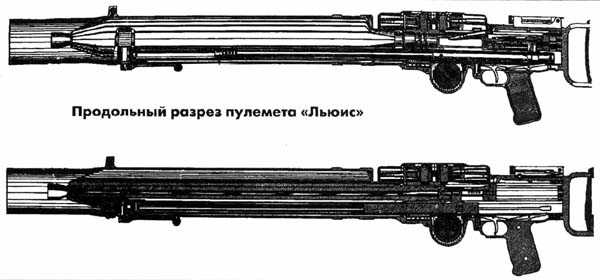

Автоматика пулемета работала по принципу отвода пороховых газов. При стрельбе газы проходили через отверстие в стволе и давили на поршень. Поршень, отходя назад, проворачивал зубчатой рейкой шестерню спиральной (такой же как в часах) возвратной пружины, заводя ее таким образом. Конструктивно ручной пулемет состоял из следующих основных частей и механизмов: ствола с кожухом и радиатором, ствольной коробки с подающим механизмом и крышкой, затыльника с прикладом, затвора, затворной рамы, рукоятки управления огнем, возвратно-боевой пружины с коробкой, магазина и сошек.

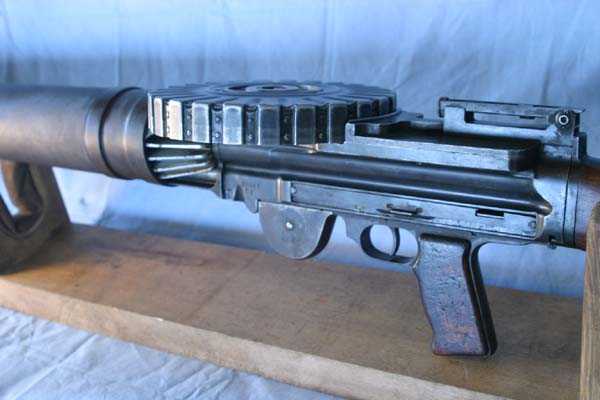

«Визитной карточкой» ручного пулемета конструкции Льюиса был кожух, который своими краями выходил далеко за дульный срез и создавал там своим профилем своеобразный эжектор — при ведении огня волна пороховых газов, проходя через него, своей инерцией способствовала созданию разрежения в задней части кожуха. Вследствие этого обеспечивалось протягивание порции холодного воздуха под кожухом вдоль продольно оребренного ствола пулемета. На тот момент времени активное воздушное охлаждение в стрелковом оружии нигде больше не использовалось.

В передней части кожуха находился регулятор газовой каморы, который обладал двумя отверстиями для отвода газов с буквенными обозначениями: «S» — меньшее отверстие и «L» — большее отверстие. Для того, чтобы переставить регулятор с одного отверстия на другое его надо было повернуть на 180 градусов при помощи рычага регулятора. Запирание канала ствола пулемета осуществлялось поворотом затвора, боевые упоры которого входят в поперечные пазы ствольной коробки. Поворот затвора ручного пулемета при запирании осуществляется криволинейным пазом на затворе и основанием стойки затворной рамы.

На пулемете использовался ударный механизм ударникового типа, который был закреплен на стойке затворной рамы. Спусковой механизм оружия позволяет вести из него только автоматический огонь. Экстракция гильзы (патрона) производилась двумя выбрасывателями, закрепленными в затворе, а отражение — отражателем рычажного типа, который располагался в ствольной коробке. Ручной пулемет обладал предохранителем, который состоял из двух планок с вырезами на обоих концах. Планки были помещены с левой и правой стороны ствольной коробки. Вырезы были предназначены для постановки затворной рамы на предохранитель в переднем и заднем положениях. Для того чтобы поставить затворную раму на предохранитель, планку (левую или правую, в зависимости от того, с какой стороны располагалась рукоятка заряжания) нужно было сдвинуть вверх.

Ствола пулемета и ствольная коробка имели резьбовое соединение. Охлаждение ствола воздушное. Охлаждение ствола ручного пулемета усиливалось, благодаря наличию на нем радиатора и кожуха с патрубком. Для удобства стрельбы ручной пулемет оснащался сошками. Прицельные приспособления были представлены рамочным диоптрическим прицелом и мушкой треугольной формы. В случае использования пулемета как легкого станкового он крепился к качающейся части станка, при этом в пулемете заменялся затыльник с прикладом на затыльник с рукояткой.

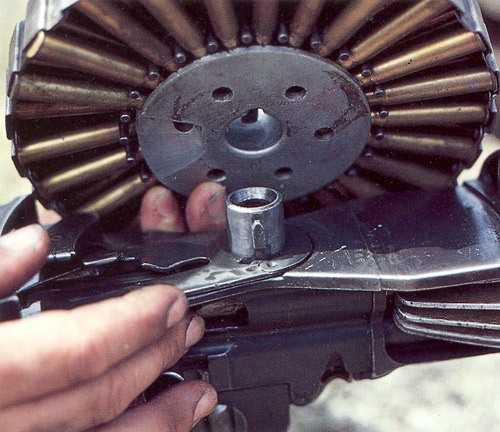

Питание пулемета патронами производилось с помощью присоединяемых к нему сверху дисковых магазинов на 47 и 97 патронов, которые были многослойными (в два или три ряда соответственно). Патроны в магазине располагались радиально к оси диска. При этом магазины в ручном пулемете Льюиса не имели подающей пружины — их вращение для подачи очередного патрона на линию досылания происходило при помощи специально предусмотренного рычага, который располагался на пулемете и приводился в движение затвором. Удержание дискового магазина от поворота в левую или в правую сторону производилось с помощью двух рычажков, которые были размещены на крышке ствольной коробки. В пехотном варианте «Льюис» комплектовался съемной двуногой сошкой и деревянным прикладом. Иногда на кожух ствола могла устанавливаться специальная рукоятка, предназначенная для переноски ручного пулемета.

Конструкция пехотного варианта пулемета Льюиса не изменялась практически всю Первую мировую войну. Однако военный конфликт потребовал использования пулемета в авиации. Авиационный вариант пулемета уже имел свои отличия. Так выяснилось, что массивная «труба» кожуха радиатора мешает воздушному стрелку прицеливаться, так как по причине большой парусности пулемет подвергался очень сильному давлению воздушного потока. Выяснилось и то, что из-за обдува воздухом во время полета ствол пулемета меньше подвержен перегреву, чем на земле, поэтому от ненужного кожуха на авиационном пулемете отказались, хотя сам радиатор остался на месте.

Также было установлено, что стреляные гильзы, которые вылетали за борт, могли привести к повреждению полотняной обшивки самолета, а у машин с задним расположением двигателя — еще и винта. Поэтому в строевых частях самостоятельно приступили к оборудованию пулеметов специальными коробками или мешками для сбора гильз. После получения официальных жалоб от летчиков компания BSA занялась производством мешков-гильзосборников для турельных вариантов своих пулеметов емкостью в 94 гильзы. Однако для интенсивного воздушного боя емкости оказалось недостаточно, и емкость мешков увеличили до 330 гильз.

Надежность работы ручного пулемета конструкции Льюиса в любых даже самых неблагоприятных условиях обеспечила оружию репутацию одного из лучших ручных пулеметов периода Первой мировой войны, хотя вес оружия и доставлял стрелкам определенные трудности. Пулемет был снят с вооружения в Великобритании только в конце 1930-х. Однако поражения в первых сражениях Второй мировой войны, когда большое количество оружия английского экспедиционного корпуса было оставлено во Франции, а также потребность в короткие сроки развернуть массовую армию и чем-то вооружить войска территориальной обороны, вернули пулемет на службу. В армию, которая испытывала дефицит автоматического стрелкового оружия, со складов было возвращено примерно 59 тысяч ручных пулеметов системы Льюиса. При этом все пулеметы подверглись незначительной модернизации, в частности, с них были сняты алюминиевые радиаторы, а на дульной части появился пламегаситель, также тяжелая двуногая сошка была заменена одноногой телескопической.

Военный парад на Красной площади. Москва, 7 ноября 1941 года. Фотография особенно интересна тем, что военнослужащие РККА одеты в зимние шлемы, отмененные в июле 1940 года, а также вооружены старыми английскими пулемётами системы Льюиса

Широко использовался пулемет Льюиса и в нашей стране. Еще в 1913 году российская армия проявила интерес к данной разработке, приобретя опытную партию. Но массово данные пулеметы появились в Российской империи только в 1917 году, в 1916 году было подписано соглашение на покупку 9600 пулеметов американского и 1800 пулеметов британского производства. Уже после выхода России из Первой мировой войны данные пулеметы массово применялись в годы Гражданской войны. К примеру, ручными пулеметами системы Льюиса была вооружена личная охрана Нестора Махно.

В РККА пулеметы Льюиса оставались на вооружении до середины 1920-х годов, оставаясь на военных складах вплоть до начала Великой Отечественной войны. Любопытно также, что пулеметами Льюиса были вооружены эстонские подводные лодки типа «Калев» британского производства. Эти лодки вместе с пулеметами перешли в 1940 году в состав Балтийского флота. Уже к осени-зиме 1941 года РККА столкнулась с той же проблемой, что и британцы — ощущалась нехватка автоматического стрелкового оружия для вновь формируемых частей. Имеющиеся ручные пулеметы Льюиса вернули со складов, в том числе они пошли на вооружение частей ополченцев, защищавших подступы к Москве и Ленинграду.

Использовали в годы Второй мировой войны данный ручной пулемет и страны Оси. Немцы с конца 1944 года вооружали им батальоны фольксштурма, передав на их вооружение 2891 пулемет Lewis M1920 из арсеналов оккупированной Голландии. В Японии пулеметы системы Льюиса Тип 92 (они выпускались в этой стране по лицензии) использовались до завершения Второй мировой войны, при этом в японской армии они могли дополнительно использоваться со специальных станков-треног.

Тактико-технические характеристики пулемета «Льюис»:
Масса — 13 кг.
Длина — 1280 мм.
Длина ствола — 670 мм.
Патроны — 7,7х56 мм (.303 British), 7,62х63 мм (.30-06 Springfield), 7,62×54 мм R.
Скорострельность — 550 выстр/мин.
Начальная скорость пули — 740 м/с.
Эффективная дистанция огня — 800 м.
Магазины — дисковые на 47 или 97 патронов.

Источники информации:
http://www.airwar.ru/weapon/guns/lewis.html
http://www.megasword.ru/index.php?pg=550
http://world.guns.ru/machine/usa/lewis-r.html
http://gunmagazine.com.ua/index.php?id=313
Материалы из открытых источников

topwar.ru

История оружия: ручной пулемёт системы Льюиса

Ручной пулемет Льюиса, созданный в 1913 году, стал настоящим символом Первом мировой войны. В годы войны он был не только основным пулеметом стран Британского содружества, но и широко использовался по всему миру, в том числе принял участие в Гражданской войне в России. Пулемет был снят с вооружения в 1930-е годы, но с началом Второй мировой войны после частичной модернизации «старичка» пришлось вернуть в строй. В нашей стране данный пулемет знаком даже тем, кто никогда особо не увлекался огнестрельным оружием и его историей. Он стал настоящим героем не только мирового кино, но и отечественного кинематографа. В частности, в любимом многими кинофильме «Белое солнце пустыни» с пулеметом Льюиса можно увидеть красноармейца Сухова.

Справедливости ради надо отметить, что в знаменитом советском фильме снимался не только настоящий пулемет Льюиса. В сценах со стрельбой он был заменен на советский ручной пулемет ДП (Дегтярева пехотный). Для съемок пулемет был специально «загримирован» под «Льюис» при помощи характерного кожуха ствола и оребренной накладки на диск. Скорее всего, во время съемок настоящий «Льюис» просто был неисправен или для него не было в наличии холостых патронов. При этом пулемет системы Льюиса снялся во многих советских/российских фильмах о Гражданской войне.

Тактико-технические характеристики пулемета «Льюис»:
Масса — 13 кг.
Длина — 1280 мм.
Длина ствола — 670 мм.
Патроны — 7,7х56 мм (.303 British), 7,62х63 мм (.30-06 Springfield), 7,62×54 мм R.
Скорострельность — 550 выстр/мин.
Начальная скорость пули — 740 м/с.
Эффективная дистанция огня — 800 м.
Магазины — дисковые на 47 или 97 патронов.

/Сергей Юферев, topwar.ru/

army-news.ru

Идеальный киногерой «Льюис» » Военное обозрение

История создания и службы самого удачного ручного пулемета Великой войны

Из всего многообразия оружейных систем, прославившихся в Великой войне, ручной пулемет «Льюис», вне всяких сомнений, может считаться непревзойденным образцом почти идеального оружия для пехоты. На взгляд людей, далеких от военной тематики, он, возможно, покажется не столь узнаваемым, как тот же «Максим» или «товарищ Маузер». Однако вряд ли кто, знакомый с военной историей лишь поверхностно или только по фильмам, будет отрицать и его выдающие боевые качества и, в своем роде, уникальную харизматичность. Не случайно этот пулемет стал почти самостоятельным героем многих самых известных кинобоевиков — и зарубежных, и отечественных — таких, как «Белое солнце пустыни» (именно из «Льюиса» боец Сухов в конце концов расправляется с бандитами Абдуллы), «Свой среди чужих, чужой среди своих» и даже «Кинг-Конг».

Выходец с Дикого Запада

Как и многие перспективные, инновационные оружейные системы начала XX века ручной пулемет «Льюис» был разработан американскими оружейниками. Как указывает один из самых известных историков вооружений Семен Федосеев, техническая идея «Льюиса» впервые была предложена инженером Самуэлем Мак-Леаном (Samuel Mac Lean) при участии в разработке подполковника армии США А. Лиссака. Не сумев найти финансы на самостоятельное производство этой системы, разработчики продали патентные права на техническую идею будущего «Льюиса» фирме «Аутоматик Армз Компани» в Баффало.

В «Аутоматик Армз Компани» доводкой пулемета до технологически приемлемого состояния занимался полковник Исаак Н. Льюис. Первоначально он пытался создать систему станкового пулемета с жидкостным охлаждением ствола, однако успехи системы «Максима», уже принятого на вооружение армии США, убедили И. Льюиса в финансово-производственной бесперспективности станковой версии. Сконцентрировавшись на ручной версии пулемета, полковник Льюис в итоге ввел в эту автоматическую систему ряд оригинальных технических инноваций, прежде всего — принудительное воздушное охлаждение ствола.

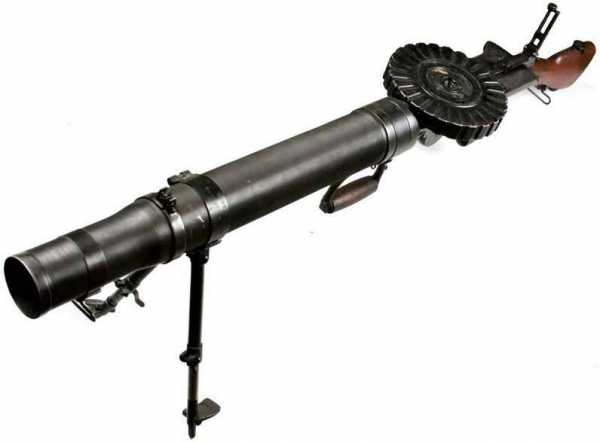

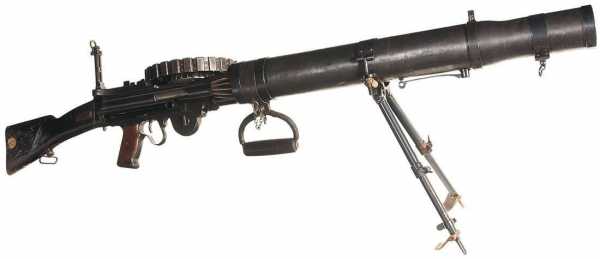

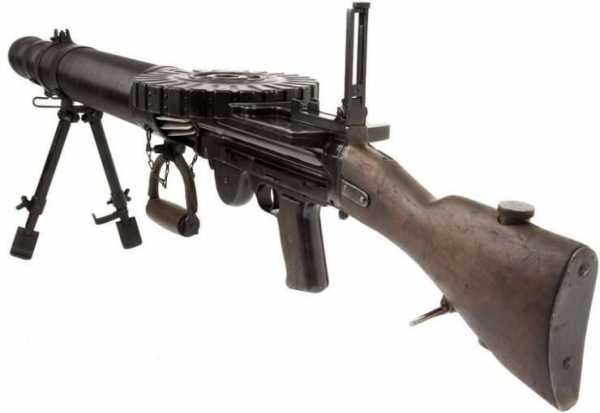

Ручной пулемет «Льюис». Фото: Canadian War Museum

В 1911 году И. Льюис представил свою разработку в Департамент вооружений США. Департамент приобрел четыре экземпляра для испытаний, которые проходили в военно-авиационной школе штата Мэриленд. Пулемет показал себя с самой положительной стороны, однако Управление вооружений в своем итоговом отчете признало систему Льюиса бесперспективной для американской армии. В литературе имеется указание, что «отбраковка» пулемета Льюиса произошла отнюдь не из-за недостатков самой системы, а связи с крайне неприязненными личными взаимоотношениями между полковником Льюисом и генералом Крозье, тогдашним начальником департамента вооружений армии США.

Разочарованный Исаак Льюис вышел в отставку и отправился в Европу — тем же путем, по которому позднее прошел великий оружейный конструктор Джон Мозес Браунинг, — на оружейные фабрики Бельгии. Здесь, в Льеже полковник основал собственную компанию Armes Automatique Lewis. Поскольку своих производственных цехов компания не имела, Исааку Льюису пришлось сотрудничать с британской компанией Birmingham Small Arms (BSA). Именно на производственных мощностях BSA была изготовлена первая опытная партия «Льюисов» для бельгийской армии, которая вскоре приняла ее на вооружение.

Пулемет оказался настолько удачным, особенно для применения во вновь формируемых авиационных подразделениях, что следом за Бельгией «Льюис» был принят на вооружение британской армии и королевских военно-воздушных сил.

Вслед за Европой достоинства «Льюиса» были все-таки признаны и на его исторической родине: крупная американская оружейная компания Sawage Arms стала производить это оружие по заказам авиации и морской пехоты США. Право на лицензионное производство «Льюиса» примерно в это же время выкупила Япония, причем японские оружейники сумели существенно модернизировать систему, превратив в итоге ручной пулемет Lewis Тип 92 в некое подобие станкового.

Большой оригинал

Ручной пулемет «Льюис» был для своего времени подлинным оружейным совершенством. Самой оригинальной особенностью этой автоматической системы стало принудительное воздушное охлаждение ствола, которое в истории оружейного производства было применено (кроме «Льюиса») всего только раз — на относительно новом пехотном пулемете «Печенег», который в настоящее время находится на вооружении российской армии.

Охлаждение ствола «Льюиса» осуществлялось по так называемой сифонной схеме. На ствол пулемета монтировался цилиндрический алюминиевый радиатор, который придавал «Льюису» такой характерный, не похожий ни на какую другую автоматическую систему вид. Для усиления охлаждающего эффекта этот радиатор имел внутри 14 высоких продольных ребер. Со стороны дула кожух радиатора несколько сужался и выступал вперед за обрез ствола. Во время стрельбы раскаленные пороховые газы, вылетающие из ствола, образовывали внутри передней части кожуха сильное разряжение, в результате чего со стороны казенной части через специальные продухи более холодный атмосферный воздух интенсивно засасывался внутрь радиатора. По наблюдениям бойцов, при интенсивном огне из «Льюиса» образовывалась столь сильная тяга, что окурок папиросы, выплюнутый стрелком, затягивался воздухом внутрь радиатора пулемета и выбрасывался впереди ствола.

«Льюис» имел неподвижный, жестко закрепленный ствол. Автоматика системы работала на принципе отвода части давления пороховых газов в специальную подствольную камеру, в которой они воздействовали на газовый поршень, приводящий, в свою очередь, в действие механизм перезарядки.

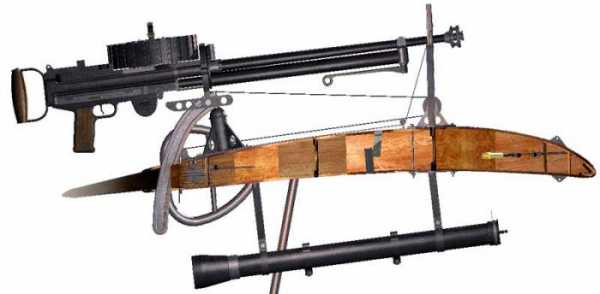

Пулемет «Льюис», установленный на аэроплан, 1917 год. Фото: David McLellan / Imperial War Museums

Газовая камера пулемета имела специальный регулятор, который позволял уменьшать или увеличивать темп стрельбы. Регулируемая скорострельность (причем в существенных пределах) была ценным свойством системы полковника Льюиса. Пулемет позволял снижать темп стрельбы до 500 выстрелов в минуту (при стрельбе на дальнюю дистанцию), либо увеличивать его до 600 выстрелов в минуту — при зенитной стрельбе или при стрельбе из аэроплана.

«Льюис» имел очень оригинальную систему питания — при помощи вместительного, но компактного магазина, не имеющего подающей пружины. Подача патрона на линию досылания производилась фактически принудительно, при помощи синхронизированного с магазином специального механизма, находящегося в пулемете. Этим достигалась четкая регулярность и стереотипность подачи очередного патрона, и, как следствие — надежная работа всей системы. Следует подчеркнуть, что благодаря конструктивным особенностям своего механизма «Льюис» среди других ручных пулеметов был в наибольшей степени приспособлен к использованию русского винтовочного рантового патрона.

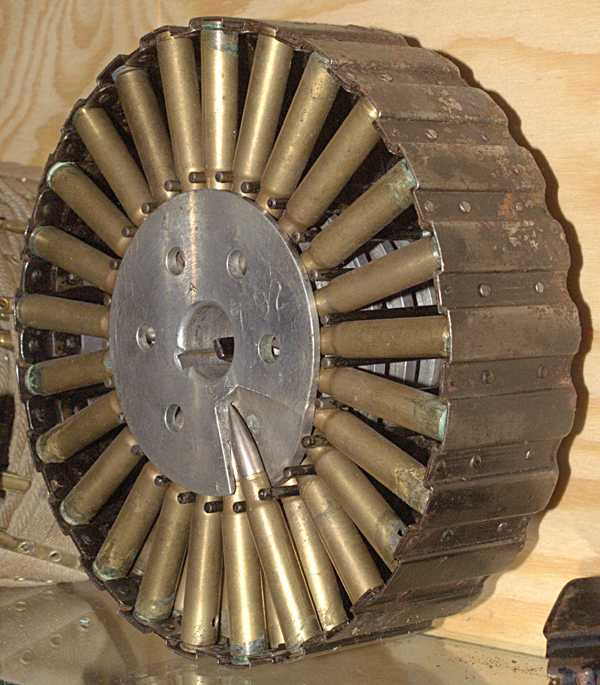

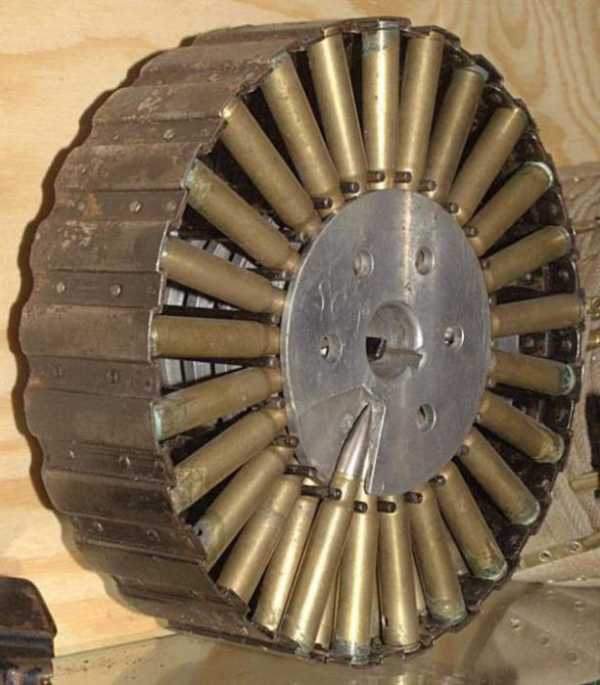

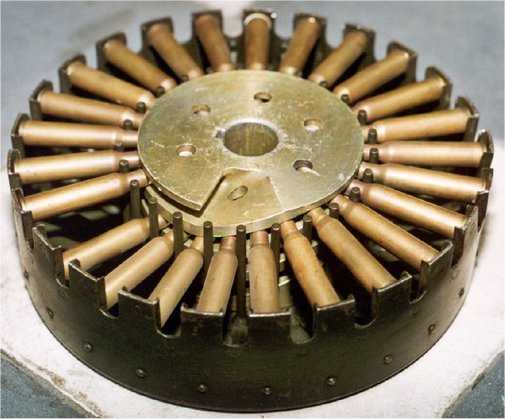

Магазины «Льюиса» были дисковыми, с многослойным — в 2 или 4 ряда — расположением патронов. Емкость магазинов была соответственно в 47 и 97 патронов, которые укладывались радиально, пулями к центру диска.

Еще одной характерной особенностью детища Исаака Льюиса была спиральная возвратно-боевая пружина, расположенная в закрытом кожухе в нижней части пулемета, впереди спусковой скобы. Во времена Великой войны отдаленный аналог такой пружины использовался на вполне мирном патефоне, а в самое недавнее время с успехом применен бельгийской оружейной фирмой «Браунинг» на новейшем охотничьем карабине «Марал».

Считается, что пулемет И.Льюиса был несколько тяжеловат: с полным магазином на 47 патронов и сошкой, он весил около 13 килограммов. Однако этот вес был, конечно, не критичен для подготовленного бойца средней комплекции, а уж такие богатыри, как легендарный Федор Сухов, вполне могли «поливать» из «Льюиса» от пояса. При чуть излишнем весе, этот пулемет, тем не менее, не требовал для боевого применения второго бойца — помощника пулеметчика (что было абсолютно необходимым при использовании «Максима», и даже более легкого австрийского «Шварцлозе»).

В целом, система пулемета «Льюис» отличалась (при должном уходе, разумеется) высочайшей надежностью автоматики и отличными эксплуатационными показателями на износ механизмов. Красноармеец Федор Сухов, легко вернувший в фильме «Белое солнце пустыни» боевую молодость в изломанный старый пулемет, не был, как видится, каким-то редким оружейным умельцем. Сама автоматика «Льюиса» обладала значительным технологическим резервом на абсолютное большинство деталей системы, говоря проще, — была в высокой степени ремонтопригодна.

Весь мир в обойме

По мнению оружиеведа Семена Федосеева, перед Великой войной во всех армиях европейских держав, включая Россию, недооценивали значение ручных пулеметов в будущем военном конфликте. Считалось, что для индивидуального оружия солдата они были слишком громоздки и, к тому же, не могли развивать столь же интенсивный огонь, как станковые пулеметы. Усиление огневой мощи пехотного строя, как считали военные эксперты того времени, гораздо успешнее достигалось путем вооружения лучшей, наиболее подготовленной части пехотинцев самозарядными винтовками. Однако уже первый год Великой войны убедительно продемонстрировал: ручной пулемет оказался наиболее эффективным оружием пехоты при наступлении.

Поскольку Россия не обладала собственной конструкцией ручного пулемета, Главное артиллерийское управление Генштаба (ГАУ) решило в срочном порядке заказать изготовление ручных пулеметов «Мадсен» и «Льюис» за границей. Разместить значимый заказ на «Мадсен» не получилось, а реальные поставки «Льюиса» пришлось ожидать вплоть до конца 1915 года.

Весной 1915 года русский военный агент в Великобритании, генерал-лейтенант Н.С. Ермолов заключил контракт с английским филиалом «Бельгийского общества автоматического оружия» на поставку «1000 ружей-пулеметов Льюиса с запасными частями и треногами» по цене 1894 рубля за пулемет.

Эти пулеметы предполагалось, по-видимому, передать в авиационные части, поскольку именно «Льюис» с его достаточно высокой скорострельностью и компактностью в наибольшей степени годился для установки на аэропланы. Однако к 1 января 1916 года бельгийской фирмой в Англии было изготовлено в рамках русского заказа только 400 «Льюисов».

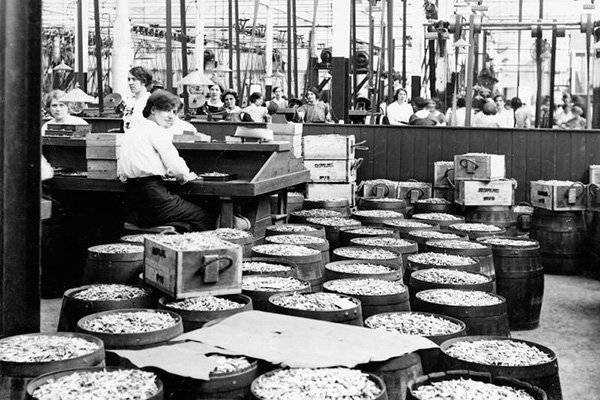

Производство патронов 303 British, 1914 год. Фото: Imperial War Museums

Как указывают документальные источники, в конце 1915 года британское правительство переуступило России, ввиду катастрофического положения на русском фронте с боезапасом и вооружением, свой «пулеметный» заказ в США. По этому заказу русское ГАУ получило 22 тысячи станковых пулеметов «Максим» и «Кольт», а также 10 тысяч «Льюисов». Какая-то часть пулеметов из этого заказа была сделана, по-видимому, под русский винтовочный патрон 7,62х54R.

Заказы в США, ввиду масштабности и относительной быстроты производства на американских заводах, решено было продолжить. Оружейный завод «Savage Arms» получил заказ на 10 тысяч «Льюисов» со сдачей оружия партиями в период с марта по ноябрь 1916 года. Первоначально их планировалось изготовлять под основной английский патрон 7,69х56R (303 British), поскольку пришедшие по первому (британскому) заказу из США «Льюисы» были именно английского калибра.

Впоследствии в Главном артиллерийском управлении возникла идея изменить калибр заказанных пулеметов под японский патрон 6,5-мм «арисака», объемы которых к началу 1916 года на военных складах России были вторыми после русского рантового патрона 7,62х54R. Однако военный эмиссар русского Генштаба в США, генерал Эдуард Гермониус категорически воспротивился внесению изменений в уже подписанный контракт, справедливо полагая, что это может сорвать график поставок. Гермониус оказался прав, — даже с учетом неизменности технических параметров заказа к началу ноября 1916 года от американцев была получена только одна тысяча «Льюисов».

К концу 1916 года заводы «Savage Arms» вошли в должный технологический ритм, и последующие поставки уже осуществлялись по утвержденному графику. Примерно в этот же период военное ведомство Великобритании отправило в Россию около 170 млн винтовочных патронов английского калибра 303 British, благодаря чему «Льюисы» в русской армии никогда не испытывали «патронного голода» и считались английскими пулеметами. Компания «Savage Arms» полностью закрыла русский заказ в мае 1917 года.

Бойцы Славяно-Британского легиона. Фото: National Archives

Помимо «Льюисов» бельгийского и американского производства в царскую армию поставлялись пулеметы собственно британского производства, правда, очень немного — всего 1200 штук. Этот заказ выполняла английская фирма BSA, которая сразу же вносила изменения в конструкцию системы с целью установки пулемета на аэропланы («Льюис» максимально облегчался, на него не устанавливался охлаждающий радиатор). Для обучения русских солдат и офицеров правильному обращению с этим оружием англичане направляли в Россию инструкторов.

«Гремучая змея» русского фронта

Выдающиеся боевые качества «Льюиса» были высоко оценены противником: немецкие солдаты называли этот пулемет «гремучей змеей». Такое странное название возникло, наверное, от характерного зеленовато-серого в пятнах кожуха «Льюиса», который при частом и неравномерном нагреве приобретал специфический оттенок. Возможно также, что характерный «коробчатый» звук пулеметной очереди из «Льюиса» вызывал ассоциации со звуком костяной трещотки на хвосте гремучей змеи. Однако, не менее вероятно, что этим грозным названием немцы подчеркивали исключительную боевую эффективность «Льюиса» — очень низкий, буквально стелющийся по земле силуэт, высокую скорострельность и удобство для неожиданной для противника смены огневой позиции.

В русской армии «Льюисы» широко применялись, начиная с конца 1915 года, в авиационных частях, а со второй половины 1916 года стали обычным вооружением и в пехотных полках первой линии фронта. Солдаты отдавали предпочтение тем версиям «Льюиса», которые были сделаны под английский патрон 303 British.

Парад на Красной площади 7 ноября 1941 года. Фото: ТАСС

В литературе имеется указание, что это было связано, якобы, с большим поражающим (травмирующим) эффектом английского патрона в сравнении с русским основным патроном 7,62х54R. Но вряд ли русские солдаты были столь кровожадными, к тому же чуть большая энергетика британского патрона (начальная скорость пули 844 м/с) может свидетельствовать скорее о большем пробивном эффекте «британца» и, напротив, о его меньшем останавливающем действии.

Любовь русских солдат к английскому патрону (если она действительно была) объясняется, скорее всего, другим фактором: значительно большей стабильностью баллистических и эргономических характеристик, которая отличала патроны, сделанные на английских «карусельных» станках. Патроны с отечественных заводов давали более существенный разброс динамических характеристик, что осложняло, конечно же, ритмичную работу пулеметной автоматики.

В годы Гражданской войны в России пулемет «Льюис» широко применялся всеми противоборствующими сторонами. Известно, что очень любил эту систему украинский идейный анархист батько Махно, вся личная охрана которого была вооружена именно «Льюисами», за что их прозвали «люисистами».

Благодаря своим уникальным характеристикам, пулемет «Льюис» стал оружейным «долгожителем»: он сумел принять участие во Второй мировой войне. «Льюисы», которые пришли с реконсервации на советско-германский фронт, участвовали в знаменитой «Битве за Москву» в ноябре 1941 года. Использовались эти пулеметы и в английских вооруженных силах, причем в значительном числе — около 59 тысяч стволов. Даже немцы в своей последней битве использовали огневую мощь трофейных «Льюисов», которыми были вооружены «народные батальоны» фольксштурма.

topwar.ru

Пулемет Льюиса: характеристика, устройство :: SYL.ru

Один из наиболее узнаваемых образцов оружия времен ХХ века — это пулемет Льюиса, фото которого наглядно демонстрирует его отличия от других видов. Такая известность обусловлена тем, что его часто показывают в фильмах, посвященных обеим мировым войнам. Впрочем, его действительно использовали довольно долго, так как его боевые характеристики были высокими. Итак — пулемет системы Льюиса.

История появления пулемета и немного из жизни его конструктора

Создателем этого оружия считают полковника американской армии Айзека Льюиса. Это был талантливый и образованный офицер. Он обучался в академии Вест-Поинт, а после этого, в 1911 году, встал во главе артиллерийской школы, расположенной в форте Монро. На этом посту он пробыл практически до конца своей службы и выхода в отставку. В это время деятельность полковника Льюиса включала научную работу и разработку оружия, также он прославился как первоклассный электротехник и механик. Перед уходом в отставку Льюис избрал для себя призвание — он устроился консультантом в фирме Automatic Arms Company. Работая там, он заинтересовался одним из прототипов пехотного пулемета, конструктором которого являлся некий Сэмюэль Маклин. Многие решения и конструкционные особенности этого оружия Льюис затем использовал при разработке собственного оружия.

Льюис много раз подавал заявки на свои изобретения, но отклика на них так и не получил. Поскольку командование армии США тогда не интересовалось разработками конструкторов своей страны, он пошел немного другим путем. В 1912 году друг Льюиса, офицер на то время такого молодого рода войск, как авиация, капитан Чендлер, согласился испытать образец пулемета на биплане «Райт». К этому привлекли и одного из пилотов, лейтенанта Миллинга.

Несмотря на то что пулемет зарекомендовал себя довольно неплохо, командование армии все же не обратило на него должного внимания. Да, были проведены официальные испытания, но предпочтение было отдано пулемету иностранного производства — «Бене-Мерси». Это французское оружие во многом уступало пулемету Льюиса. Кроме того, он имел специфическое питание из специальных жестких лент, что усложняло работу с ним. Такая позиция правительства вынудила Льюиса перебраться в Европу, уволившись из армии США.

Новые возможности и рост популярности пулемета

Там перспективным оружием заинтересовались бельгийцы. Конструктор провел серию испытаний и показов, после которых был подписан контракт с бельгийской армией и создана компания Armes Automatic Lewis, которая должна была производить пулемет. Но некоторые проблемы вынудили Льюиса закрыть компанию и отдать право производства пулемета британской компании BSA. Она также испытывала его на моделях самолетов, где были достигнуты довольно высокие результаты. В 1913 году пулемет Льюиса поразил мишень с воздуха на расстоянии 120 метров. При этом в нее попала большая часть патронов из диска.

Эти впечатляющие результаты привели к тому, что в том же году компания получила партию пробных заказов от России, Англии и Бельгии. Несмотря на проблему перегрева ствола, большинство специалистов дали пулемету высокие оценки. Армия Бельгии приняла его на вооружение. Россия также получила небольшую партию. Британские же ВВС проявили осторожность и решили понаблюдать со стороны.

Применение в Первой мировой войне

Поскольку настроения в Европе предполагали вооруженный конфликт, BSA решила увеличить производственные мощности, заказав партию станков из США. С началом Первой мировой войны армия Британии заказала сначала 10, немного позднее — 50, а после проведения испытаний на поле боя — полноценную партию из 200 пулеметов.

Спрос на ручной пулемет Льюиса возрос в геометрической прогрессии после того, как бельгийские войска успешно отразили несколько массированных атак немецких войск. Вооружены бельгийцы были именно «Льюисами». Но так как BSA не смогли справиться с таким наплывом заказов, они заказали партию в 12 тысяч единиц пулеметов у американской фирмы Savage Arms Company. К 1915 году открыли новый завод в Бирмингеме, который выпускал примерно 300 пулеметов в неделю.

Любопытно, что немецкая армия называла пулемет «гремучей змеей» из-за характерного звука очереди. Те пулеметы, которые были захвачены как трофеи, переделывались под патрон 7,92 мм «маузер». В основном их использовали штурмовые отряды.

Особенности и конструкция оружия

Согласно его идее, это был пулемет с дисковым магазином и охлаждением ствола с помощью воздуха. Его автоматика функционировала, как и задумывалось, благодаря отводу пороховых газов из канала ствола. В момент выстрела газы воздействовали на поршень, который под их напором взводил боевую пружину. При этом с помощью штоковой стойки убирались боевые выступы и затвор начинал двигаться. Через экстракционное окно с помощью отражателя выбрасывалась стреляная гильза. Затем выступ затвора воздействовал на подаватель — и тот подавал новый патрон к приемному окну.

После того как все детали занимали свое положение, боевая пружина толкала затвор и шток вперед. Затвор при этом подхватывал патрон и досылал его в патронник. Подаватель смещался вправо и удерживался защелкой. Далее затвор проворачивался, боевые выступы входили в специальные пазы, ударник бил по капсюлю патрона и производился выстрел.

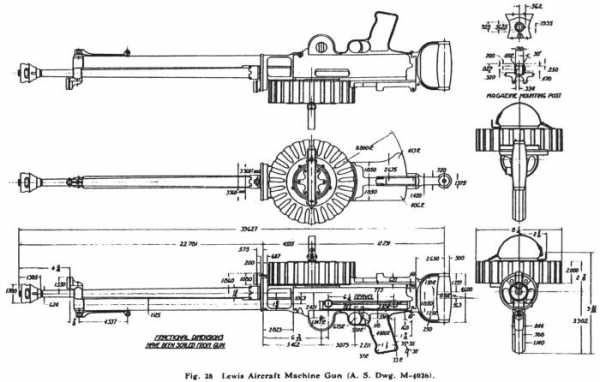

Как у большинства автоматического оружия того времени, чертеж пулемета Льюиса свидетельствовал о некоторых характерных недостатках. Так, из-за длительной стрельбы ствол очень часто перегревался, что приводило к задержкам. Но конструктор позаботился об этом. Он придумал специальный радиатор, который был призван охлаждать ствол, и заключил его в специальный алюминиевый кожух. Это было неким прообразом современной системы охлаждения ствола с помощью эжекционного насоса. Но даже эти меры не помогли устранить все проблемы, и при стрельбе очередями более чем 25 выстрелов пулемет все равно перегревался, что вызывало необходимость прекращать огонь на какое-то время.

Питание оружия

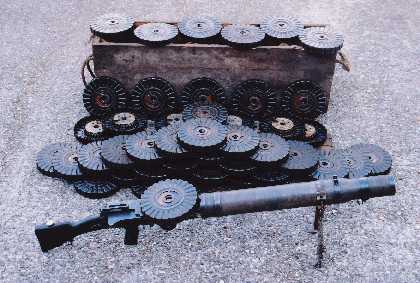

Одной из характерных внешних черт пулемета Льюиса является дисковый магазин. Тогда такая схема питания оружия показалась наиболее удовлетворительной. Всего магазин вмещал 46 патронов, которые можно было расстрелять всего за 6 секунд. Диаметр и толщина диска пулемета «Льюис» могли изменяться в зависимости от типа используемого патрона.

Используемые боеприпасы

Так как пулемет Льюиса использовало много стран, он переделывался под требуемый тип патрона. В США и России это был 7,62 мм патрон, а такие страны, как Япония, Франция и Италия, использовали патрон «0.383» калибром 7,7 мм.

Дальнейшая жизнь пулемета, его модификации и варианты

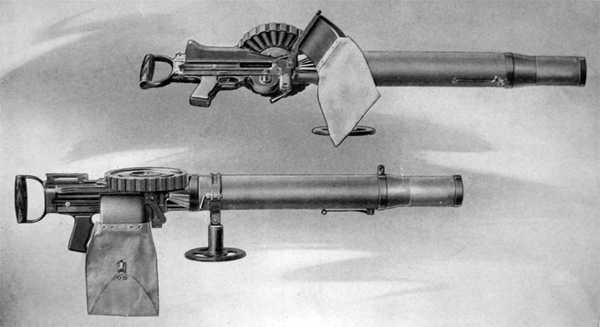

Первая переделка была произведена на авиационном пулемете. Основные изменения коснулись приклада, который заменили гашеткой, похожей на аналог у пулемета Максима. Громоздкий кожух убрали, так как на высоте ствол очень хорошо обдувался ветром и отпала необходимость в его охлаждении. Также добавили специальные приспособления, похожие на мешки, которые улавливали стреляные гильзы, так как при экстракции они могли повредить обшивку самолета. Примечательно то, что в 1915 году пулемет Льюиса стал стандартом для установки в самолеты военного назначения.

Для более эффективного огня был увеличена емкость магазина до 97 патронов, кроме того, он стал больше в размерах. Также для удобства замены его снабдили ручкой, которая позволяла производить все необходимые операции одной рукой.

Российские модификации

В 1916 году был выпущен новый пулемет Льюиса, устройство которого доработали и внесли ряд конструктивных изменений. Он получил название Lewis Mk. II. В том же году создали более совершенную турель для установки в самолет. Это было некое подобие рельсы дугообразной формы, которая позволяла двигать пулемет вниз-назад. Подобную конструкцию вскоре разработали и в царской России.

Сама Россия также активно использовала пулеметы Льюиса. Там они переделывались под самый распространенный патрон — 7,62х54 мм. Использовались во время Гражданской войны (причем не только Красной армией, но и войсками белых, анархистов Махно, басмачей), а также на начальном этапе Великой Отечественной. После нее нет никакой информации о дальнейшем применении пулемета.

Новый вариант подарил и 1917 год, когда была сделана флотская вариация пулемета. Был значительно уменьшен вес и увеличена скорострельность оружия. Эта модификация получила имя Lewis Mk. III. Она быстро приобрела популярность не только на флоте, но и в сухопутных войсках и авиации, и оставалась основной до начала Второй Мировой войны.

Закат популярности «Льюиса»

К 30-м годам ХХ века пулемет потерял былую популярность. Некоторые недоработки не были устранены полностью, некоторые появились во время дальнейшей эксплуатации. К примеру, при наборе самолетом большой высоты смазка замерзала, оружие нуждалось в регулярной чистке и обслуживании, что в условиях быстрой и маневренной войны не всегда было возможно. Темп стрельбы, который увеличили до 850 выстрелов в минуту, перегревал ствол еще быстрее, что часто упускали из виду в бою. Тогда оружие попросту выходило из строя.

Да и технический прогресс не стоял на месте, появлялись все более совершенные технологии, предлагались новые идеи, и про устаревший пулемет забыли. Последний раз британцы применяли его во время эвакуации из Дюнкерка в начале Второй мировой войны. Тогда «Льюисами» вооружили войска второго эшелона. В частности, были использованы не только пехотные, но даже и авиационные варианты, которые подвергли переделке. После войны все оставшиеся пулеметы, скорее всего, отправили на утилизацию или сдали в музеи.

Но в немецких войсках его использовали и во время Второй мировой, несмотря на то, что тогда существовали уже более совершенные модели. Это была голландская партия пулеметов под названием М20, которые немцы, всегда стремившиеся использовать как можно больше трофеев в деле, переделали и приняли на вооружение Вермахта под названием MG100.

Пулемет Льюиса: характеристика

— Калибр — 7,7 а также 7,62 и другие.
— Тип патрона — 7,7х57 R, 7,62х63 и другие.
— Вес — 11,8 кг.
— Общая длина — 1283 мм.
— Длина ствола — 666 мм.
— Емкость диска — 47 или 97 патронов.
— Темп стрельбы — 550 выстр./мин.

www.syl.ru

Пулемёт Льюиса — Википедия

История службы
Lewis
Lewis
Тип	ручной пулемёт
Страна	США Великобритания Российская империя
Годы эксплуатации	1914–1953
Принят на вооружение	1914
На вооружении	Вооружённые силы Великобритании, вооружённые силы Бельгии, Российская империя/СССР, Финляндия
Войны и конфликты	Первая мировая война, Гражданская война и интервенция в России, Вторая мировая война, Корейская война, Война с эму
История производства
Конструктор	Исаак Льюис
Разработан	1911 год
Производитель	Armes Automatiques Lewis SA Birmingham Small Arms (BSA) Savage arms
Годы производства	1913—1942

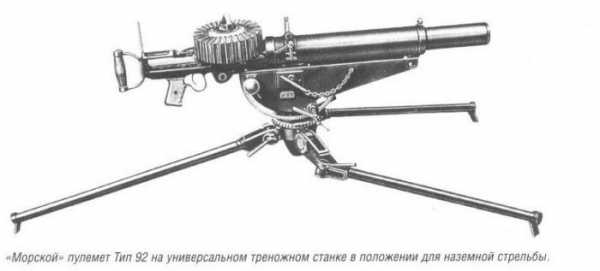

Варианты	Авиационный пулемёт «Льюис» Mk.4, тип 92
Характеристики
Масса, кг	11,8
Длина, мм	1283
Длина ствола, мм	666
Патрон	.303 British .30-06 Springfield 7,62×54 мм R
Принципы работы	отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин	550
Начальная скорость пули, м/с	747
Максимальная дальность, м	1830
Вид боепитания	дисковый магазин на 47 или 97 патронов
Lewis на Викискладе

Учебные стрельбы, 28-го батальона 2-й австралийской дивизии, 1917 год.

Пулемёт системы Льюиса (англ. Lewis gun) или просто «Льюис» — британский ручной пулемёт времён Первой мировой войны. Был создан в 1913 году.

Идея конструкции принадлежала Сэмюэлу Маклину (англ. Samuel McLean), но воплотил её американец — полковник Армии ВС США Исаак Льюис. Изначально Льюис предполагал использовать свой пулемёт как станковый, с водяным охлаждением, однако в дальнейшем перешёл к идее разработки ручного пулемёта с принудительным воздушным охлаждением ствола.

Льюис не сумел убедить руководство в необходимости принять на вооружение его конструкцию, вышел в отставку и покинул США в 1913 году. Вначале он уехал в Бельгию, и вскоре — в Великобританию. В Бельгии для производства пулемёта он основал компанию Armes Automatique Lewis в Льеже. В Великобритании Льюис тесно сотрудничал с компанией Birmingham Small Arms (BSA) с целью преодолеть некоторые трудности, возникшие при производстве данного оружия.

Производство пулемёта началось на заводах BSA (Великобритания), и первой на вооружение РП Льюиса приняла бельгийская армия в 1913 году, а боевое крещение «Льюис» получил в 1914 году, с началом Первой мировой войны. К концу 1930-х он был снят с вооружения, однако с началом Второй мировой войны его вернули в строй после частичной модернизации, в ходе которой были сняты радиаторы, а две сошки были заменены одной телескопической. Кроме армейских имелись и авиационные варианты.

Льюис в России и СССР

В России первые 10 пулемётов «Льюис» были куплены в июле 1913 года и после испытаний переданы в Офицерскую стрелковую школу^[1].

17 января 1915 года было отдано распоряжение о вооружении аэропланов лёгкими пулемётами («Льюис» и «Мадсен»)^[2].

В конце 1915 года правительство Великобритании согласилось уступить России свои заказы на пулемёты «льюис», размещённые в США. Поставки пулемётов (под патрон .303 British) начались в 1916 году^[3]

Всего до 1 июня 1917 года в Россию было поставлено 9 600 пулемётов «льюис» американского производства и 1 860 пулемётов английского производства^[4].

В дальнейшем, пулемёты «Льюис» использовались в ходе гражданской войны. В частности, пулемётами «Льюис» была вооружена личная охрана батьки Махно — «люйсисты»^[5]. Пулеметы американского происхождения были изготовлены под патрон Мосина 7,62 мм (клеймо на затыльнике − 0,3). Английские стреляли патроном .303 British.

Пулемёты «Льюис» оставались на военных складах вплоть до Великой Отечественной войны и использовались на её начальном этапе. Широко известна фотография пулемётчиков с ручными «Льюисами», марширующих на параде 7 ноября 1941 года на Красной площади перед уходом на фронт. Пулемётами Льюиса снабжались формирования народного ополчения, например, Тульский рабочий полк^[6].

Также такие пулемёты стояли на эстонских подводных лодках типа «Калев» британского производства, вошедших в состав советского Балтийского флота в 1940 году.

Во Второй мировой войне

К началу Второй мировой войны в британской армии пулемёты Льюиса в основном были заменены на более совершенные пулемёты «Брен», однако после эвакуации из Франции (в условиях дефицита стрелкового оружия), находившиеся на складах запасы пулемётов в количестве 58 963 штук были спешно переданы в подразделения второго эшелона^[7].

В Германии трофейные пулемёты использовались под наименованием MG 137(e). После создания осенью 1944 года батальонов фольксштурма, 29 ноября 1944 года для их вооружения было передано 2 891 штук 6,5-мм пулеметов Lewis M1920 из арсеналов оккупированной Голландии^[8].

Система

Автоматика пулемёта работает на принципе отвода пороховых газов. Пулемёт состоит из следующих основных частей и механизмов: ствол с радиатором и кожухом, ствольная коробка с крышкой и подающим механизмом, затыльник с прикладом, рукоятка управления огнём со спусковым механизмом, затвор, затворная рама, возвратно-боевая пружина в своей коробке, магазин и сошка. «Визитной карточкой» системы является кожух, краями выходящий далеко за дульный срез и образующий своим профилем там своеобразный эжектор — при выстреле волна пороховых газов, проходя через него, своей инерцией создавала разрежение в задней части кожуха и, как следствие, протягивание порций холодного воздуха под кожухом вдоль продольно оребренного ствола. С учетом того, что британские авиационные Льюисы, переданные со складов во время Битвы за Британию для наземного использования и не имевшие этого кожуха, явных проблем с перегревом не испытывали, следует признать его не особо нужным^[9].Принцип эжекторного подсоса для активного воздушного охлаждения, кроме Льюиса, применён в конструкции современного российского пулемёта Печенег ^[10].

Запирание канала ствола производится поворотом затвора, боевые упоры которого входят в поперечные пазы ствольной коробки. Поворот затвора при запирании осуществляется криволинейным пазом на затворе и основанием стойки затворной рамы. Ударный механизм ударникового типа, закреплён на стойке затворной рамы. Спусковой механизм позволяет вести только автоматический огонь. Стрельба только с «открытого затвора», что отрицательно сказывается на точности огня. Питание пулемёта патронами при стрельбе производится из оригинального дискового магазина с многослойным (в 2 или 4 ряда, ёмкость 47 и 97 патронов соответственно) расположением, который приводится во вращательное движение подающим механизмом. Магазин не содержит подающей пружины, что коренным образом разнит его со всеми современными системами подобного типа. Подающий механизм рычажного типа, приводится в действие выступом хвоста затвора, который входит в криволинейный паз рычага подачи. Скорострельность (темп работы автоматики) регулируется краном на газовой камере. Этим же краном компенсируется загустение смазки при низких температурах. Возвратно-боевая пружина не витая цилиндрическая, как у современных систем, а пластинчатая «патефонная», находящаяся внутри зубчатого барабана — сопрягаемая часть затворной рамы выполнена в виде зубчатой рейки. Пружина допускает подтягивание для компенсации усадки в процессе эксплуатации, для чего в принадлежности пулемета есть ключ. Принадлежность — кожаная сумка, в которой собран инструмент для мелкого ремонта и устранения задержек оружия. Там же находятся запасные возвратно-боевая пружина и ударник, а также инструмент для сборки-разборки оружия. Пулемет считается ручным, тем не менее известен станок для превращения его в станковый.

Страны-эксплуатанты

Пулемёт Льюиса в кинематографе

В классическом фильме «Великий диктатор» (1940) герой Чарли Чаплина отстреливается от солдат противника именно из пулемета «Льюис», который в реальности оставался тогда на вооружении не только РККА, но и американской, британской и ещё ряда армий мира.
В американском историко-приключенческом фильме «Песчаная галька» (The Sand Pebbles, 1966) пулеметами Льюиса вооружена речная канонерская лодка «Сан-Паоло», крейсировавшая по китайской реке Янцзы в 1926 году.
В фильме реж. Евгения Карелова «Служили два товарища» (1968) из пулемета Льюиса стреляет боец Некрасов (Олег Янковский) во время наступления красноармейцев на Перекоп (1920).
В клипе Валерия Меладзе «Свадьба» главный герой — писатель расстреливает с пулемета Льюис всех участников свадьбы.
В фильме «Белое солнце пустыни» (1970) подразумевается, что красноармеец Сухов пользуется именно «Льюисом». Однако на самом деле в некоторых эпизодах фильма в его роли «снялся» другой известный пулемёт — ДП — см. кадр из фильма, «загримированный» под «Льюис» при помощи характерного кожуха ствола и оребрённой накладки на диск. В других эпизодах снимается уже настоящий «Льюис» — например, в данном кадре). Наиболее вероятно, что ДП «подменял» пулемёт Льюиса в тех эпизодах, где из него вели огонь, в то время, как настоящий «Льюис» либо был неисправен, либо к нему не имелось подходящих холостых патронов.
В фильме «Свой среди чужих, чужой среди своих» (1974) также подразумевается, что есаул Брылов в исполнении Никиты Михалкова пользуется именно пулеметом «Льюис».
В фильме «Крестьянский сын» (1975) снят настоящий пулемет «Льюис». Хорошо заметен навинченный на ствол компенсатор для стрельбы холостыми патронами.
В фильме «Конец императора тайги» (1978) снят настоящий пулемет. У него при стрельбе вращается магазин, виден навинченный на ствол компенсатор.
Пулемёт типа «Льюис» часто использовался в советских и российских художественных фильмах о Гражданской войне, что дало повод одному из кинокритиков назвать его «дежурным, концертным Льюисом» — по аналогии с роялем. В качестве примера можно привести такие приключенческие киноленты, как «Седьмая пуля» (1972), «Тачанка с юга» (1977), «Поговорим, брат» (1978), «Кто заплатит за удачу?» (1980), «Хлеб, золото, наган» (1980), «Не ставьте Лешему капканы…» (1981), «Шестой» (1981), «Смотри в оба!» (1981), «Девять жизней Нестора Махно» (2006) и др.
В приключенческом фильме «Копи царя Соломона» (King Solomon’s mines, 1985) реж. Джея Ли Томпсона ручным пулеметом Льюиса пользуется работорговец Догати (Джон Рис-Дэвис).
В российском приключенческом фильме «Цена сокровищ» (1992) пулемет Льюиса фигурирует в сцене перестрелки британских солдат с бандитами.
В фильме «Легионер» (1998) солдаты французского Иностранного легиона используют «Льюиc» против берберов.
В фильме «Мумия» (The Mummy, 1999) использовался пулемет типа «Льюиc» во время боя триплана и чудовища в виде песчаной бури.
В историческом телефильме «Британник» (Britannic, 2000), посвященном однотипному с «Титаником» океанскому лайнеру, в годы Первой мировой войны превращенному в плавучий госпиталь, из пулемета «Льюис» старший офицер корабля расстреливает выпущенную немецкой подлодкой торпеду.
В фильме «Кинг-Конг» (2005) пулемёты «Льюис» использовались против Кинг-Конга во время битвы у Эмпайр-стейт-билдинг.
В сериале «Девять жизней Нестора Махно» (2007) «Льюис» появляется неоднократно. Пулемётом нередко пользовался реальный исторический Махно, имевший в составе своей повстанческой армии целый отряд «люйсистов».
В фильме «Запрещенный приём» (2011) Куколка сбивает немецкий «Цеппелин» из пулемёта «Льюиc».
В сериале «Острые козырьки» партия оружия в числе которого около 25 единиц «Льюисов» является важнейшей частью завязки сюжета 1 сезона, используется в его окончании.

Пулемёт Льюиса в компьютерных играх

В игре Battlefield 1 пулемёт «Льюис» входит в арсенал бойца поддержки (Support).
В оружейном симуляторе-игре «World of Guns:Gun Disassembly» можно ознакомиться с реальным функционированием 3D модели Lewis Machinegun.
За основу внешнего вида бластерной винтовки Т-21В из игры Star Wars Battlefront взят именно пулемёт «Льюис».
В игре Will Rock пулемёт «Льюис» является частью арсенала Виллфорда Роквелла.
В игре Battlefield Hardline представлен усовершенствованный вариант «Льюиса» с оптическим прицелом и ЛЦУ, который носит имя «Оружие Синдиката»

Галерея

Авиавариант пулемёта на самолёте Королевский авиационный завод Фарман Эксперимент 2 (Ройял Эйркрафт Фэктори Ф. Э. 2).
Дисковый магазин на 97 патронов. Конструкция лишена подающей пружины.
Ирландский «чёрно-коричневый» с пулемётом Льюиса в Дублине,
февраль, 1921

См. также

Японский авиационный пулемет Тип 92

Тип 92 — японский авиационный пулемёт 1930-х годов. Лицензионная копия британского пулемёта «Льюис».

Примечания

↑ Семен Федосеев. Российская карьера ружья-пулемёта «Мадсен» (часть II) // журнал «Мастер-ружьё», № 3 (156), март 2010. стр.58-63
↑ Семен Федосеев. Российская карьера ружья-пулемёта «Мадсен» (часть III) // журнал «Мастер-ружьё», № 6 (159), июнь 2010. стр. 42 — 51
↑ С. Л. Федосеев. Пулемёты России. Шквальный огонь. М., Яуза – ЭКСМО, 2009. стр.81-82
↑ С. Л. Федосеев. Пулемёты России. Шквальный огонь. М., Яуза – ЭКСМО, 2009. стр.86
↑ П. Аршинов «История махновского движения» Архивировано 3 декабря 2013 года.
↑ Журнал «Калашников» № 10/2009. Руслан Чумак «Последний резерв» стр. 20 Архивировано 2 апреля 2015 года.
↑ Skennerton (2001), p.46–47
↑ Сергей Монетчиков. Пистолеты-пулемёты для фольксштурма // журнал «Оружие», № 2, 2002 (спецвыпуск «Пехотное оружие Третьего рейха. Часть IV. Пистолеты-пулемёты»)
↑ Форд, Роджер. Величайшие пулеметы с 1860 до наших дней. Лондон, 2005 — с.70 ISBN 1-84509-161-2.
↑ Ремизов, Алексей. Нашествие «Печенегов»: чем российский пулемет превосходит соперников (рус.), Телеканал «Звезда». Проверено 15 октября 2018.
↑ С. Л. Федосеев. Пулемёты России. Шквальный огонь. М., Яуза – ЭКСМО, 2009. стр.81-82
↑ С. Л. Федосеев. Пулемёты России. Шквальный огонь. М., Яуза – ЭКСМО, 2009. стр.86
↑ Венков А. В. Атаман Краснов и Донская армия, 1918 год. — М.: Вече, 2008. — С. 313 — 480 с. — ISBN 978-5-9533-2098-6.
↑ Конев А. М. Красная гвардия на защите Октября. — 2-е изд. — М.: Наука, 1989. — С. 29-30 — 336 с.
↑ Жук Ю. А. Неизвестные страницы битвы за Москву. — М.: АСТ, 2008. — С. 65 — 731 с. — ISBN 978-5-17-039641-2.
↑ República — Armas — Infantería — Subfusiles (Лёгкие пулемёты — Пехотное оружие — Оружие — Республика)

Литература

Ian Skennerton. Small Arms Identification Series No. 14:.303 Lewis Machine Gun. — Gold Coast QLD (Australia): Arms & Militaria Press, 2001. — ISBN 0-949749-42-7.
Евстафьев Д. Пулемёты «Льюис»: служба в авиации (рус.) // Оружие : журнал. — 2005. — Июнь (№ 06). — С. 44-49. — ISSN 1728-9203.

Ссылки

Список стран, использовавших когда-либо пулемёт Льюиса

wikipedia.green

Ручной пулемет «Льюис». Техника и вооружение 2003 02

Ручной пулемет «Льюис»

Пулемет был разработан в США Самуэлем Мак Кленом при активном участии подполковника О.М.Лиссака. Патентные права на новое оружие разработчики продали образовавшейся в Баффало «Аутоматик Армз Компани». Последняя обратилась к полковнику Исааку Н.Льюису с просьбой довести систему до состояния, в котором она бы устроила потенциальных заказчиков. В 1911 г. Льюис представил пулемет Начальнику Штаба Армии США и в Секретариат по военным делам. Четыре экземпляра были куплены для испытаний (характерно, что первое испытание прошло в военно-авиационной школе в Мэрилэнде), но Управление вооружений не сочло оружие интересным для армии. Льюис отправился в Бельгию, где и смог пустить пулемет в производство.

В 1913 г. пулемет «Льюис» был принят на вооружение бельгийской армии (она же первой применила его в боях при своем отступлении в 1914 г.). Тогда же он заинтересовал русских специалистов. В начале июля «Бельгийское общество автоматического оружия» прислало з Петербург образец пулемета. Испытания, проведенные в Офицерской стрелковой школе, выявили недоведенность системы. Главные нарекания вызвало охлаждение ствола, не позволявшее делать более 500–600 выстрелов. Тем не менее ГАУ внесло в Военный Совет предложение закупить для испытаний в 1914 г. 10 ружей-пулеметов Мак Клен-Льюиса, 2 Бертье (Бертье-Паши) и 3 Гочкиса (для аэропланов). 25 июля 1913 г. Военный Совет утвердил эту закупку. С началом войны средства, ассигнованные на «Гочкис» и «Бертье» пустили «на усиление средств военного фонда», интерес же к «Льюису», видимо, сохранился. После испытаний 10 «Льюисов» в Офицерской стрелковой школе Начальник ГАУ распорядился передать их в Офицерскую кавалерийскую школу. Последняя отказалась, и пулеметы передали «на Корпусной аэродром». Положительный отзыв Начальника ГАУ вдохновил фирму предложить 8 августа — уже после начала войны — поставку 5000 облегченных ружей-пулеметов с магазинами на 56 патронов. Но выдавать новых заказов тогда не стали.

Когда же потребность в таком оружии стала очевидна, пришлось ждать поставок до конца 1915 г.

С началом войны в 1914 г. пулемет приняла на вооружение британская армия. Поначалу контракт получила компания «Бирмингем Смол Армз» (BSA), но, хотя «Льюис» производился в 6 раз быстрее станкового «Виккерс» и обходился примерно в 5 раз дешевле, она не могла поставить производство нового оружия в требуемых масштабах. Поэтому контракт передали американской «Сэведж Армз Компани». И только с началом устойчивого производства часть контракта смогли «уступить» России.

Пулемет имел газоотводный двигатель автоматики с отводом пороховых газов через поперечное отверстие снизу ствола и длинным ходом штока поршня, запирание канала ствола поворотом затвора. Характерными чертами были улиткообразная (спиральная) возвратно-боевая пружина, дисковый магазин сравнительно большой емкости без пружины подавателя и система воздушного охлаждения ствола.

Система охлаждения имела оригинальную сифонную схему. На ствол одевался алюминиевый радиатор с высокими продольными ребрами, укрытый цилиндрическим кожухом. Спереди кожух сужался и выходил за дульный срез ствола. При выстреле пороховые газы образовывали разрежение в дульной части, в результате воздух с казенной части интенсивно продувался через радиатор.

Газовая камера — закрытого типа, с цилиндром. Снизу в нее ввинчивался газовый регулятор с двумя отверстиями разного диаметра, поочередно встававшими напротив поперечного выходного отверстия камеры. Повороты регулятора производились нижним ключом. Шток поршня имел обтюрирующие пояски, а сам поршень — чашеобразную выемку. Передняя и задняя части штока (затворной рамы) жестко соединялись штифтами, на задней части выпогнялись зубчатая рейка, боевой взвод и стойка. Рукоятка перезаряжания вставлялась в шток справа или слева. Возвратно-боевая пружина помещалась в специальной коробке снизу и приводила во вращение шестеренку, сцепленную с зубчатой рейкой поршня. Такое решение оставляло свободное место в ствольной коробке, защищало пружину от нагрева, но в целом было излишне сложно.

Четыре боевых выступа располагались в задней части остова затвора, в передней монтировались два пружинных выбрасывателя. Поворот затвора производила стойка газового поршня, скользившая в винтовом пазе остова. На той же стойке жестко монтировался ударник. Вставленный в остов сзади невращающийся хвост затвора нес направляющие заступы и верхний выступ для приведения в движение подавателя. Спусковой механизм допускал только непрерывный огонь и собирался в спусковой коробке, крепившейся к ствольной коробке выступом и защелкой. Выстрел с заднего шептала способствовал ведению интенсивного огня без опасности самовоспламенения патрона в нагретом патроннике. При нажиме на спусковой крючок он поворачивал спусковой рычаг, шептало рычага выходило из-под боевого взвода штока поршня. Предохранителем служила планка, перекрывавшая прорезь ствольной коробки и запиравшая рукоятку перезаряжания. Длина хода подвижной системы — 163 мм.

Затвор, двигаясь назад, извлекал из патронника стреляную гильзу и поворачивал рычажный отражатель в левой стенке ствольной коробки. Головка отражателя выступала из стенки, входила в паз остова затвора и ударом выталкивала гильзу вправо.

Оригинальна система питания была определенной попыткой отказаться от ленты, но сохранить привод подающего механизма от подвижной системы автоматики и полностью синхронизировать работу механизмов. Дисковый магазин включал чашку, разделенную выступами стенок и стержнями на 25 секторов, в которых по радиусу в два ряда укладывались патроны. В центре диска находилась втулка с винтовым желобком и центральным отверстием. Смонтированный в ствольной коробке механизм подачи состоял из подавателя, собачки с пружиной, двух ограничителей и языка с направляющей пластинкой и ее пружиной. Снаряженный магазин центральным отверстием надевался (стрелкой вперед) на стакан ствольной коробки. Первый патрон оказывался напротив пластинки языка и упора. Затвор при движении назад выступом своего хвоста скользил по криволинейному пазу подавателя, поворачивая его влево. Собачка подавателя поворачивала чашку магазина, причем левый ограничитель не позволял ей повернуться больше, чем на один шаг. Пластинка языка отжимала патрон в приемное окно коробки. При движении вперед затвор подхватывал этот патрон, а подаватель поворачивался вправо, его собачка заскакивала за следующий выступ чашки магазина, шип магазина отжимал левый ограничитель. Правый ограничитель не позволял чашке вращаться вправо. Поскольку втулка магазина оставалась неподвижной, патроны, скользя носиками пуль по ее винтовому пазу, опускались вниз, так что с каждым поворотом под пластинку языка ставился новый патрон.

Складной рамочный прицел с диоптрическим целиком и установочным винтом монтировался на крышке ствольной коробки, а треугольная мушка — на соединительном кольце кожуха, что, в общем, не способствовало меткости стрельбы. Длина прицельной линии — 818 мм. Всего конструкция пулемета включала 88 частей.

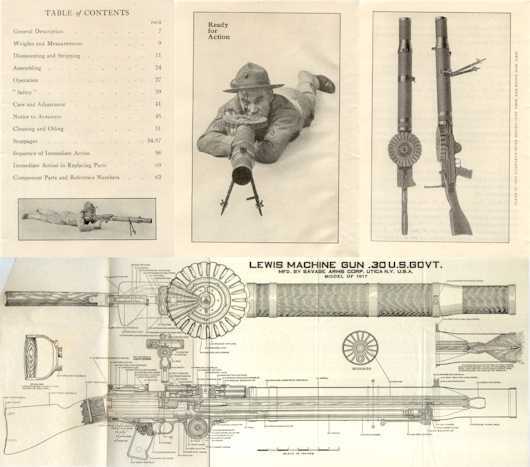

Продольный разрез пулемета «Льюис»

Пулемет «Льюис» Mk 1 с облегченными сошками. Прицел поднят

Сошка к пулемету была принята жесткая треугольная с вилкой и соединительной тягой с хомутом, но кожух она могла крепиться вилкой вперед или назад — в первом случае повышалась устойчивость, во втором сектор обстрела, до и места на краю окопа требовалось меньше. Облегченные сошки шарнирно крепились к соединительному кольцу кожуха.

Треножный станок к «Льюису» — в Россию он поставлялся в незначительном количестве — имел одну заднюю и две передние ноги с башмаками и сошниками. Ноги шарнирно крепились к остову, что позволяло менять высоту линии огня. На планке вертлюга пулемет крепился хомутиком, для грубой вертикальной наводки служил механизм с дугой, для тонкой — винтовой, менявший взаимное положение дуги и планки. Тренога, разумеется, давала лучшую меткость, но все-таки не делала пулемет «универсальным».

«Льюис» был разработан в США и там же выпущена основная масса этих пулеметов для России, но у нас он — благодаря порядку выдачи заказа и патрону — всегда считался «английским». На вооружении Русской армии состояла также 37-мм автоматическая пушка Мак Клена, главной задачей которой, кстати, была борьба с пулеметами противника.

В Великобритании «Льюис» модели 1915 г. с магазином на 47 патронов в октябре 1916 г. получил обозначение Mk 1, после войны он был зоменен моделью 1923 г. Старый «Льюис» остался в странах Британского Содружества, а в других калибрах поставлялся и в другие страны (Эстонию, Японию). В декабре 1916 г. «Сэведж» получила заказ на «Льюисы» под патрон.30–06 «Спрингфилд» от Армии США, готовившихся вступить в войну на стороне Антанты. Правда, в Армии США «Льюис» использовался в основном как авиационный пулемет. К 1917 г. «Сэведж» довела общее производство «Льюисов» до 400 пулеметов в неделю.

Хотя «Льюис» был весьма тяжел — почти половина от массы станкового «Виккерс» — из всех ручных пулеметов Первой мировой войны он оказался самым «долгослужащим». В России в середине 1920-х гг. он единственный продолжал числиться табельным оружием стрелковых подразделений. Последний раз эти пулеметы проявили себя в начале Великой Отечественной войны, когда их выдавали со складов новым формированиям и ополчению. Впрочем, старые «Льюисы», воевали в это время и в других армиях. Их последней «большой войной» стала Корейская, но и потом они всплывали в разных частях света.

Стае наиболее удачным ручным пулеметом своего времени, «Льюис» приобрел не меньшую известность в качестве авиационного. 11 октября 1915 г. помощник Военного министра генерал Беляев писал: «Полагал бы настоятельно необходимым… заказать фирме Люиса 1000 пулеметов для установки на аэропланы». То есть «Льюис» изначально закупался Россией для авиации. 14 июля 1916 г. генерал Гермониус сообщал: «50 авиационных пулеметов Льюиса отправлены 10–23 июля на имя Морского Генерального Штаба с пометкой «Авиация». В Великобритании авиационную модификацию «Льюис» Mk 2 приняли в ноябре 1915 г. — уже через месяц после сухопутного Mk 1 (хотя в воздушных боях «Льюис» применяли с 1 914 г.). Она отличалась второй рукояткой управления на месте приклада, 97-зарядным магазином, мешком-гильзосборником, но части пулеметов укорачивали кожух и радиатор, ставили пламегаситель, а в 1918 г. радиатор вовсе сняли — встречный поток воздуха достаточно охлаждал ствол в полете. В мае 1918 г. пулеметы стали переделывать в Mk 2 с увеличенным газоотводным отверстием и изменениями деталей автоматики — для повышения темпа стрельбы. Такой пулемет, но производившийся заново, обозначили Mk 3. Когда во время Второй мировой авиационные «Льюисы» стали использовать на земле, оказалось, что массивный радиатор был не очень-то и нужен ручному пулемету.

Порядок розряжания ручного пулемета «Льюис»:

Включить предохранитель (слева над спусковой скобой), опустив его вниз. Отделить магазин, нажав на его защелку (внутри отверстия магазина). Извлечь патрон из приемного окна ствольной коробки (из-под рычага подачи). Выключить предохранитель, подняв его вверх, плавно освободить затворную раму с боевого взвода, нажав спусковой крючок.

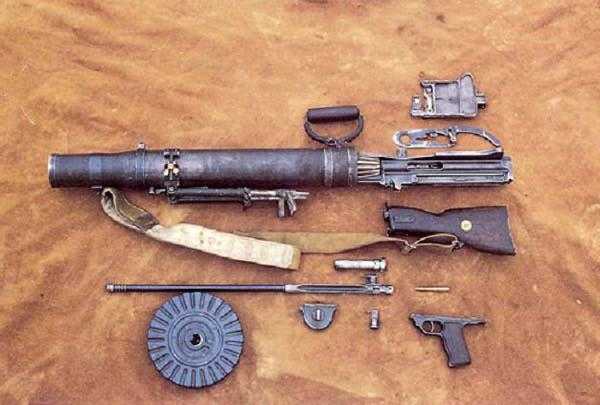

Порядок неполной разборки ручного пулемета «Льюис»:

1. Разрядить пулемет.

2. Отделить затыльник с прикладом, для чего: нажать на защелку (снизу позади пистолетной рукоятки) и повернуть приклад влево на 1/8 оборота.

3. Отделить коробку спускового механизм о, для чего: нажать на спусковой крючок и выдвинуть коробку назад.

4. Отделить коробку с шестеренкой и возвратно-боевой пружиной.

5. Отделить крышку ствольной коробки, сдвинув ее назад.

6. Снять рычаг подачи с крышки, для чего: отвести защелку рычага подачи вперед; повернуть его вправо, чтобы вырез пришелся против выступа на стакане.

7. Вынуть затворную раму с затвором из ствольной коробки, для чего: отвести рукоятку заряжания назад и вынуть ее из рамы в сторону; вынуть затвор с затворной рамой.

8. Отделить затвор от затворной рамы.

Сборку производить в обратном порядке. Обратить внимание на то, чтобы: при присоединении рычага подачи выступ хвоста затвора попал в криволинейный паз рычага подачи; возвратно-боевая пружина перед присоединением коробки должна быть частично закручена (поджата).

Модель «Льюис»

Патрон.303 «бритиш» (7,71×56)

Масса оружия без патрона и сошки, кг 10,63

Масса снаряженного магазина на, кг 1,8

Длина оружия, мм 1280

Длина ствола/ мм 660

Нарезы правосторонние 4

Начальная скорость пули, м/с 747

Прицельная дальность, м 1850

Темп стрельбы 500-600

Боевая скорострельность, выстр./мин 150

Емкость магазина, патронов 47

Высота линии огня на сошке, мм 408

Тип станка треножный

Масса станка, кг 11,5

Углы верт. наведения пулемета, град на станке от -62 до +42

Угол гориз. наведения пулемета, град на станке 360

Французские крестьяне встречают американских солдат. На плече одного из солдат — ручной пулемет «Шоша»

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

А пулемётик то я вам не дам…. (с) ЛЮИС – пулемет-история

В 2010 году в штате ИЛЛИНОИС в США, в среде любителей стрелкового оружия возникла дискуссия. Один из любителей стрелкового оружия, ветеран войны, нашел в старой усадьбе пулемет Люиса в нерабочем состоянии. Если точнее, это был Льюис .30 калибра, произведенный в 1917 Savage Arms Co. в городе Нью-Йорк.

Об этой находке они написали руководителю Католического общества ветеранов войны Майку Энтони с просьбой разъяснить, как можно было бы оставить пулемет в своей организации, я так понял, занимавшейся реконструкцией боевых действий прошлого. Тот задал вопрос агенту ATF (Бюро Огнестрельного оружия Табака Алкоголя и Взрывчатого вещества), те в свою очередь посоветовали пулемет сдать властям. И пулемет пришлось сдать шерифу, иначе тем, кто им владел, грозил срок 10 лет и штраф в размере 250 000$.

Во всей этой истории мне понравилась реакция местного шерифа. Он не заводил дела на нашедших, а всячески постарался помочь им, в решении этой проблемы. Они даже были готовы отдать пулемет в музей, но ATF потребовало уничтожить раритет. В свою очередь Шериф Мирл Джастус, заявил, что пока находка будет храниться у него в качестве вещь дока, до момента пока не будет найден способ спасти этот, прекрасно сохранившийся пулемет, который, по мнению специалистов оружейников, еще можно восстановить.

«К сожалению, мы ограничены в возможностях», — сообщил прессе сержант Джон Фалтон, административный помощник отдела Шерифа округа Сэйнт-Клер. – «мы либо будем хранить его у себя либо будем обязаны сдать на уничтожение, таковы требования закона».

При этом в стрелковой ассоциации штата уверенны, что стоит побороться за сохранность этого стреляющего экспоната, заявляя, что ATF, как федеральная служба, должна контролировать, а не изымать или уничтожать то, что является историей Соединенных Штатов Америки.

Замечу, такое отношние к пулеметам в целом не во всех штатах США! Есть штаты где их личное хранение разрешено.

От идеи до металла

Lewis («Льюис») — британский пулемёт времён Первой мировой войны. Был создан в 1913 году.

Оригинальная идея конструкции пулемета принадлежит некоему Самуэлю МакЛеану. Эту идею усовершенствовал американец, капитан американской армии Айзек Льюис, и затем запатентовал. Изначально Льюис планировал свой пулемет в качестве станкового, с водяным охлаждением, однако в дальнейшем перешел к идее ручного пулемета с принудительным воздушным охлаждением ствола.

Пулемет был предложен конструктором для вооружения американской армии, но в ответ последовал жесткий отказ (вызванный застарелым личным конфликтом между изобретателем и генералом Крозье, тогдашним начальником департамента вооружений армии США).

Так и не сумев убедить руководство американской армии в необходимости принять на вооружение его конструкцию, Люис вышел в отставку и покинул США в 1913 году.

Вначале он уехал в Бельгию, и вскоре — в Великобританию. В Бельгии для производства пулемёта он основал компанию Armes Automatique Lewis в Льеже. В Великобритании Льюис тесно сотрудничал с компанией Birmingham Small Arms (BSA) с целью преодолеть некоторые трудности, возникшие при производстве данного оружия.

Производство пулемёта началось на заводах BSA (Англия), и первой на вооружение РП Льюиса приняла бельгийская армия в 1913 году, а боевое крещение «Льюис» получил в 1914 году, с началом Первой мировой войны. К концу 1930-х он был в первый раз снят с вооружения, однако ближе ко второй мировой войне его вернули в строй после частичной модернизации, в ходе которой были сняты радиаторы, а две сошки были заменены одной телескопической. Кроме армейских имелись и авиационные варианты.

Японские пулеметы системы Льюиса Тип 92 (выпускавшиеся по лицензии) дополнительно могли использоваться со специальных станков-треног. Эти пулеметы использовались Японией до конца Второй мировой войны.

Особенности конструкции

Автоматика пулемёта работает на принципе отвода пороховых газов. Пулемёт состоит из следующих основных частей и механизмов: ствол с радиатором и кожухом, ствольная коробка с крышкой и подающим механизмом, затыльник с прикладом, рукоятка управления огнём со спусковым механизмом, затвор, затворная рама, возвратно-боевая пружина в своей коробке, магазин и сошка. Визитной карточной системы является кожух, краями выходящий далеко за дульный срез и образующий своим профилем там своеобразный эжектор — при выстреле волна пороховых газов, проходя через него своей инерцией создавала разрежение в задней части кожуха — и как следствие — протягивание порций холодного воздуха под кожухом, вдоль продольно оребренного ствола. Активное воздушное охлаждение больше в истории стрелкового оружия нигде не использовалось.

Подающий механизм рычажного типа, приводится в действие выступом хвоста затвора, который входит в криволинейный паз рычага подачи. Скорострельность (темп работы автоматики) регулируется краном на газовой камере. Этим же краном компенсируется загустение смазки при низких температурах.

Возвратно-боевая пружина — не телескопическая как у современных систем, а пластинчатая барабанного типа, находится внутри зубчатого барабана, сопрягаемая часть затворной рамы выполнена зубчатой рейкой. Допускает в случае утраты упругости подтягивание, для чего в принадлежности пулемета есть ключ. Принадлежность — кожаная сумка, в которой собран инструмент для мелкого ремонта и устранения задержек оружия. Там же находятся запасные возвратно-боевая пружина и ударник, а так же инструмент для сборки-разборки оружия.

Технические параметры пулемета «Lewis» обр. 1915

Калибр 7,71 мм

Длинна 1280 мм

Масса без патронов 14,5 кг

Вес пулемета с магазином и патронами. 17,8 кг

Начальная скорость полета пули 747 м/с

Темп стрельбы 450 в/м

Скорострельность 150 в/м

Прицельная дальность стрельбы 1800 м

Емкость диска 47 (97) патронов

Общая длина пулемёта 1 280 мм

Дальность действительного огня 800 м

Прицельная дальность 1830 м

Пулемёт Льюиса используется и как легкий станковый, для чего он устанавливается на лёгкий тревожный станок.

Могут встретиться пулемёты Льюиса калибра 7,62 мм (-300). В этих пулемётах на стойке затыльника имеется цифра ‘300″.

Магазин с 97 патронами предназначен для авиации.

ЛЮИС в РОССИИ

Из-за маневренности и общей скрытности пулеметы Льюиса были прозваны солдатами Кайзеровской Германии «гремучей змеей», чему способствовал характерный звук пулеметной очереди. Трофейные пулеметы германцами активно подвергались переделке под патрон Маузера 7,92 мм и использовались в штурмовых отрядах вместе с другими трофеями.
В России пулемёты «Льюис» появились в 1917 году – их поставили на нужды российской армии в рамках договора о военных закупках (9 600 пулемётов американского и 1 800 — английского производства), таким образом, они успели попасть сначала на фронт, а уже потом в руки революционных воинских частей по всему западному фронту. Так пулеметы ЛЮИСА оказались и в войсках УНР и у охраны штаба батьки Махно, ну и соответственно на вооружении красной гвардии.

Были и трудности при их эксплуатации – часть пулеметов была под британский калибр, а часть под стандартные «три линии» — 7,62 мм. Пулеметы американского происхождения были изготовлены под патрон Мосина 7,62 мм (клеймо на затыльнике пулемета − 0,3). Английские стреляли патроном .303 British. Так что в основном английские пулеметы «Льюис» использовались на территории России в авиации.

С перевооружением РККА, пулемёты «Льюис» оставались на военных складах вплоть до Великой Отечественной войны, и были использованы в боях с наступающими немецкими частями в период с 1941 и вплоть до начала 1943 года.

Самая известная фотография, подтверждающая это — рота пулемётчиков с «Льюисами», марширующих на параде по Красной Площади 7 ноября 1941 года перед уходом на фронт.

Военный парад на Красной площади. Москва, 7 ноября 1941 года. Фото интересно тем, что военнослужащие РККА одеты в зимние шлемы, отмененные в июле 1940 года, и вооружены старыми английскими пулемётами системы «Льюиса» (Lewis).

Кстати, часть ЛЮИСов оказалось на Балтийском флоте в качестве трофеев. Эти пулеметы стояли на эстонских подводных лодках типа «Калев» британского производства, вошедших в состав советского Балтийского флота в 1940 году.

Второе дыхание ЛЮИСА

К началу Второй Мировой войны в британской армии пулемёты Льюиса в основном были заменены на более совершенные пулеметы «Брен». Казалось бы, это финал военной карьеры пулемета Люиса. Но вмешался случай.

Когда в июне 40-го года британцы осуществили спешную эвакуацию войск из Дюнкерка, они были вынуждены оставить врагу современнейшее вооружение, которое только имелось у британской армии. Пока промышленность отчаянно пыталась увеличить выпуск современных вооружений, британская армия в 1940-1941 годах его недостаток компенсировала возвращением старых систем, а также рядом импровизаций. Среди прочего в армию вернули и около 50 тыс. пулеметов «Льюис», которые были сняты с вооружения в предыдущие годы.

Авиационные «Льюисы» Мк 4, выпускаемые «Бирмингем Смол Армз», были возвращены в разряд наземных. В основном их выдавали частям местной обороны или устанавливали в качестве зенитных пулеметов на мобилизованные суда. Несколько сотен старых «Льюисов» под патрон .30-06 приобрели и получили по ленд-лизу в Соединенных Штатах вместе с BAR – в основном это были авиационные «Льюисы», произведенные «Сэведж» (в Великобритании их называли «Сэведж-Льюис»). Авиационные пулеметы «Льюис» не имели кожуха ствола и массивного радиатора, на них устанавливали упрощенный прицел, которые были рассчитаны на 400 ярдов, к рукоятке приваривался скелетообразный металлический приклад с затылком и деревянными накладками. На ствол устанавливали конический пламегаситель-компенсатор. Данные пулеметы были приняты британским флотом. Чтобы различать американские пулеметы и пулеметы под британский патрон, на ствольную коробку позади гнезда магазина «Сэведж-Льис» наносили большую красную полосу, задняя половина магазина также закрашивалась красным. Кроме того, старые «Гочкисы» и «Льюисы» использовались на бронепоездах местной обороны, разных зенитных установках, срочно выполненных бронемашинах и легких самолетах.

В августе 1942 года для переделки пулеметов ВМФ была принята так называемая модификация SS (Shoulder Shooting, также именуется Мк XI SS) – с английских «Льюисов» (калибра .303) снимались радиатор, цевье, укороченный приклад, ставили дульный компенсатор. Существуют упоминания о передаче небольшой количества пулеметов «Льюис» Советскому Союзу.

Необходимо отметить, что в германской армии также использовались старые трофейные пулеметы «Льюис» – например, около 3,9 тыс. пулеметов 6,5- миллиметровой модификации М.20, было захвачено в Голландии и передано в германские войска под обозначением MG.100(h). Данные пулеметы были оснащены дисковым магазином емкостью 97 патронов и имели массу 13 килограмм.

ЛЮИС — на пенсии

Пулемёт типа «Льюис» часто использовался в советских художественных фильмах о Гражданской войне, что дало повод одному из кинокритиков назвать его «дежурным, концертным Льюисом» по аналогии с роялем.

В культовом советском фильме «Белое солнце пустыни» красноармеец Сухов в бою с басмачами по сценарию должен был использовать Льюис. Поскольку съемочной группе не удалось найти соответствующее оружие для съемок, было решено использовать ДТ-29 (танковый пулемет Дегтярева) «загримированный под» Льюис благодаря использованию специального фальшивого кожуха. И в фильме «Свой среди чужих, чужой среди своих» также подразумевается, что есаул Брылов, в исполнении Никиты Михалкова, пользуется именно пулеметом Льюиса, но это такая же имитация, как и в фильме «Белое солнце пустыни».

Кстати, ЛЮИС так же успешно использовался в ГОЛЛИВУДЕ, причем не только в фильмах про войну, но и в фантастических боевиках, где играл роль тяжелого бластера, как это было показано в фильме Д. Лукаса – Звездные войны.

Major©

Источник

alxii.livejournal.com
