Ствол-распылитель высокого давления «СРВД-2/300»

Ствол-распылитель «СРВД-2/300» — универсальный перекрывной высокого давления. Предназначен для формирования и направления сплошной или распыленной струй воды и воздушно-механической пены низкой кратности. Формирует струи: водяную сплошную, мелкораспыленную и пенную. Образование воздушно-механической пены происходит в режиме «Распыленная струя». Ствол-распылитель выпускается в комплекте с рукавной катушкой высокого давления КРВД-400-60 (катушка предназначена для укладки высоконапорного рукава). Ствол с катушкой и рукавом предназначен для соединения изделия с высоконапорным насосом. Выпускается в четырех исполнениях, отличающихся длиной напорного рукава (60 м или 90 м) и устройством сматывания рукава на барабан (комбинированный вариант привода барабана или упрощенный вариант). Комбинированный вариант позволяет производить смотку рукава двумя способами: при помощи встроенного электропривода или при помощи ручного привода. Упрощенный вариант — при помощи ручного привода. Ствол в комплекте с катушкой применяется для оснащения пожарных автомобилей, оборудованных комбинированным насосом типа НЦПК-40/100-4/400 или высоконапорным насосом типа НЦПВ-4/400.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный проход, dу, мм ………………………………… 50

Рабочее давление, МПа ……………………………… 2,0 — 3,0

Расход воды, л/с, не менее

сплошной струи ………………………………………………. 2,0

распыленной струи …………………………………………. 2,0

Расход раствора пенообразователя, л/с,

не менее ………………………………………………………….. 2,0

Дальность струй, м, не менее

водяной сплошной …………………………………………. 23

водяной распыленной ……………………………………. 15

пенной ……………………………………………………………… 15

Угол факела распыленной струи, град,

не менее ………………………………………………………….. 30

Кратность пены, не менее …………………………….. 9

Габаритные размеры, мм, не более:

длина с пенным насадком …………………………….. 800

без пенного насадка ………………………………………. 360

высота ……………………………………………………………… 210

Масса, кг, не более:

с пенным насадком …………………………………………. 2,8

без пенного насадка ………………………………………. 2,2

www.mchs.gov.ru

ТТХ пожарных стволов — ПОЖАРНЫЕ РЕБЯТА

Водяные стволы	Расход по воде (л/с)	Дальн струи (м)	Рабоч давл (атм)	Полу- гайка (Ø)
Ств. «А» (РС, РСП, РСК и т.д.)	7	32	4 – 6	66
Ств. «Б» (РС, РСП, РСК и т.д.)	2,7	30	4 – 6	51
ОРТ — 50	2,7	до 30	4 – 8	51
ОРТ – 50А	7,4	до 32	4 – 8	51
КУРС-8	2 – 8	до 35	4 – 6	51
РСКУ-50А	2 – 8	до 35	4 – 6	51
Мастер-1	0,75 – 4,3	?	5 – 8,5	51
Ultimatic BGHL	0,6 – 6,5	до 35	5,3	51
Ultimatic BGH	0,6 – 8	до 37	7	51
Dual Force	6 – 19	до 50	3 – 7	51, 66, 77
AKRON Assault 4820 (АКРОН)	5,55 – 7,9	?	3,1 – 7,1	51
THUNDERFOG (ТАНДЕРФОГ)	1,9 – 13,6	до 55	5,3 – 8,6	51
DELTA H500 MID-RANGE	0,8 – 8,3	до 40	6 – 7	51
DELTA DM 600	0,8 – 11,7	до 40	5 – 8	51
DELTA ATTACK 500	2 – 8	до 45	5 – 8	66
DELTA ATTACK 750	4,75 – 12,5	до 45	5 – 8	77
Лафетные стволы	Расход по воде (л/с)	Дальн струи (м)	Рабоч давл (атм)	Полу- гайка (Ø)
ПЛС — 20	19 – 30	61 – 68	6	77
CROSSFIRE (КРОССФАЙЕР)	9 — 80	до 70	7 — 12	125
AKRON Mercury Quick Attack (3443)	до 32	?	?	77
AKRON Mercury Master 1000™ (1346)	19 – 63,3	60 — 56	10	77
BLITZFIRE (БлицФайер)	6,5 – 33,5	до 63	7	77
Пенные стволы (пеногенераторы)	Расх по раств. (л/с)	Расх по воде (л/с)	Расх по пене (л/с)	Произ по пене (л/с)	Подач по пене м3/мин	Кратн. пены	Дальн струи (м)	Раб давл (атм)	Полу- гайка (Ø)
СВП	6	5,64	0,36	48	3	8	28	6	66
СВП-2 (СВПЭ-2)	4	3,76	0,24	32	2	8	15	6	51
СВП-4 (СВПЭ-4)	8	7,52	0,48	64	4	8	18	6	66
СВП-8 (СВПЭ-8)	16	15,04	0,96	128	8	8	20	6	77
ГПС-200	2	1,88	0,12	200	12	100	10	6	51
ГПС-600	6	5,64	0,36	600	36	100	10	6	66
ГПС-2000	20	18,8	1,2	2000	120	100	14	6	77
УКТП Пурга — 2	2	1,85	0,15	140	10,5	70	15-17	8	51
УКТП Пурга — 5	5	4,64	0,36	350	25,2	70	20-25	8	51
УКТП Пурга – 7	7	6,6	0,4	490	28	70	30	8	51
УКТП Пурга – 10	10	9,2	0,8	700	56	70	30	8	77
УКТП Пурга – 20	20	18,4	1,6	800	64	40	35	8	77
УКТП Пурга – 30	30	28,2	1,8	1200	72	30 — 40	40-50	8	77

fireguys.ru

Водяные ручные пожарные стволы: характеристики и назначение

Здравствуйте, и снова с Вами, дорогие читатели, онлайн журнал о пожарной безопасности. В рамках данной статьи хотим описать основные ручные пожарные стволы, которые используются подразделениями чрезвычайных служб задействованных в пожаротушении. Ручные пожарные стволы это практически основной элемент во время тушения пожара, конечно после огнетушащего средства (вода, пожарно-механическая пена, порошок и т.д.). От того какое огнетушащее средство будет выбрано, соответственно, зависит и тип пожарного ствола (пенный пожарный ствол или водяные, порошковый).

Классификация

В основном все пожарные стволы можно классифицировать следующим образом:

ручные – стволы, которые за своими характеристиками могут быть перенесены и использованы одним пожарным;
переносные – стволы, которые за своими характеристиками могут быть перенесены и использованы двумя и более пожарным;
стационарные – стволы смонтированы на стационарной опоре, которая обеспечивает поворот ствола в горизонтальной и вертикальной плоскости.

Более 90% пожаров возникает в жилом секторе, особенно в осенне-зимний период, поэтому наиболее часто при тушении пожаров используют ручные пожарные стволы.

Использование ручных пожарных стволов дает возможность ствольщику быстро менять позицию на пожаре, при необходимости поменять геометрические параметры водяной струи (с компактной на распыленную) или вовсе перекрыть подачу воды.

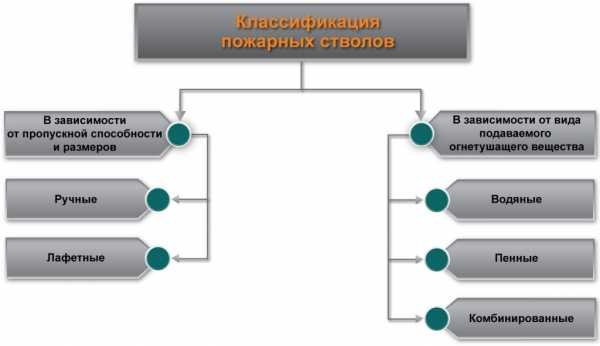

Классификация пожарных стволов

Основные виды

Ствол РСК-50 (ствол Б)

На сегодняшний день подразделениями чрезвычайных ситуаций (на территории СНГ) используются два типа ручных пожарных стволов перекрываемый ствол «Б» и не перекрываемый ствол «А».

Давайте теперь по каждому из этих стволов отдельно…

Перекрываемый ствол «Б» или, согласно заводской маркировки, ствол РСК-50 – предназначен для подачи компактной и распылённой струи воды на пожаре, а также для перекрывания потока воды.

Наиболее часто данный ствол применяют на пожарах в квартирах, подвалах и в других помещениях которые характеризуются небольшой площадью (особенно высотой помещения) и сложной геометрической формой (с большим количеством перегородок).

Конечно, не только ствол РСК-50 можно отнести к категории перекрываемых стволов, сегодня заводы-изготовители предлагают достаточно широкую номенклатуру подобных пожарных стволов, такие как РСКЗ-70, РСП-70(50), СРК-50 и другие.

Одной из основных особенностей ствола РСК-50, в сравнение со стволами «А» есть возможность изменять угол распыления воды, на сколько это представляется возможным. Конечно, мы не берем к вниманию ручные перекрываемые стволы, нового образца, которые мы рассмотрим ниже.

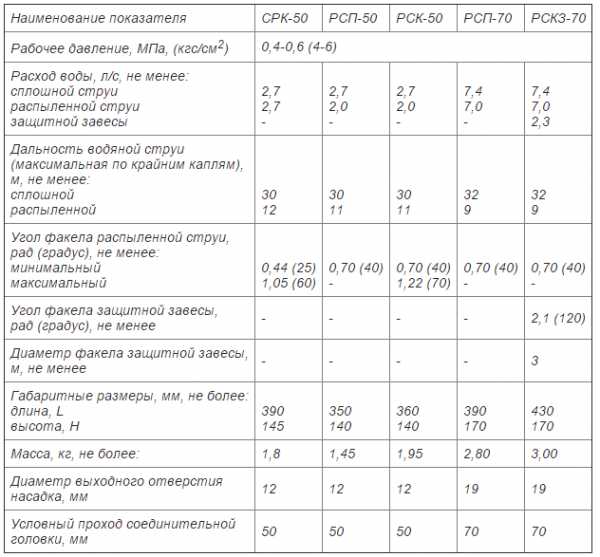

Тактико-технические характеристики ствола РСК-50 (ствол Б)

Ствол РС-70

Не перекрываемый ствол «А» или РС-70, РС-50 – предназначен для формирования и направления в очаг возгорание компактной струи воды.

По сути, ствол РС-70 является усовершенствованным видом пожарного ствола XIX века. За счет пластиковой накладки и насадки сменного диаметра его удобно использовать при тушении больших производственных цехов, залов кинотеатров и театров, резервуарных парков и складов хранения твердых горючих веществ. За счет большого расхода воды, а это порядка 7,4 л/с (с насадкой 19 мм) – 13,6 л/с (без насадки) и дальности подачи его очень удобно и эффективно применять на перечисленных выше объектах.

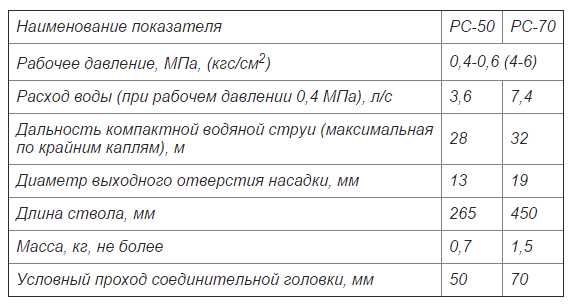

Тактико-технические характеристики ствола РС-70 (ствол А)

Современные ручные пожарные стволы

Не смотря на широкое и эффективное применение стволов «А» и «Б» в практике пожаротушение они имеют ряд недостатков, которые негативно сказываются на удобстве и оперативности работы подразделений.

Основным недостатком стволов РС-70(50), РСК-50 и т.п. является отсутствие ручки для удержания пожарного ствола, что очень негативно влияет на маневренность ствольщика и «точность попадания» струи в очаг пожара;

Также с негативной стороны можно отметить невозможность перекрытия воды, когда надо у стволов «А» и достаточно некачественное образование распыленной струи у стволов «Б».

Все эти недостатки в полной мере устранены в современных образцах пожарного ствола. Современные пожарные стволы соединяют в себе все характеристики стволов РС и РСК и по ряду параметров значительно превосходят их.

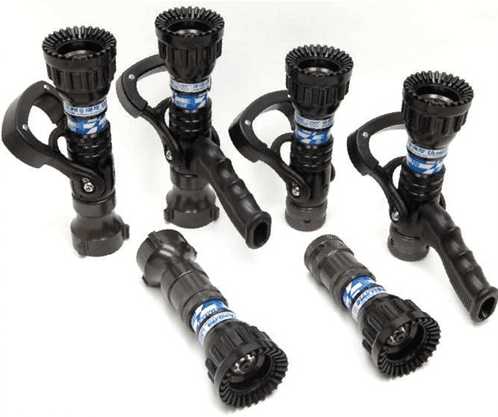

Одним из таких стволов может быть пожарный ствол Proteк (TFT, Handline, Rosenbauer projet) который за своими тактико-техническими показателями и конструкцией практически идентичный с другими мировыми и отечественными аналогами. Отличительной особенностью данных стволов является возможность очень легко (одним движением руки) изменять необходимый расход воды от 2,5 л/с до 13-15 л/с при этом дальность подачи струи остается порядка 20-30 м.

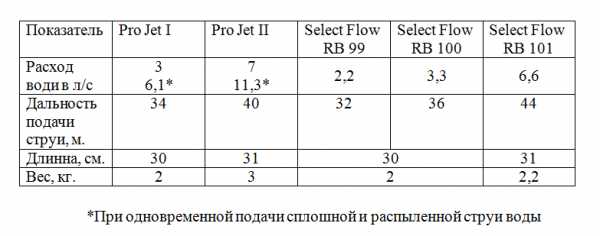

Тактико-технические характеристики ствола Select Flow и Pro Jet

Также в конструкциях подобных стволов предусмотрена возможность подавать распыленную струю води (с возможностью регулировки диаметра капель) под разным углом наклона от 30⁰ до 180⁰ и даже одновременно с подачей компактной струи води.

Ствол Rosenbauer ProJet

Разные модификации и комплектации современных стволов (представленных выше) могут комплектоваться разнообразными сменными головками для подачи как пены низкой так и средней кратности, а также пены по технологии CAFS.

Основним недостатком данных пожарных стволов является сложность в обслуживание и ремонте, так как ствол состоит из большого количества мелких деталей, которые при повреждении необходимо только заменять…Соответственно и цена данных приспособлений, в зависимости от фирмы производителя и комплектации колеблется от 200 до 500 $ и более, что конечно в сравнение с РС и РСК очень и очень дорого.

Но, несмотря на цену, тот, кто хоть раз попробует ручной пожарный ствол Protek или ему подобный, моментально ощутит все прелести и преимущества этих изделий.

Ручные пожарные стволы (видео)

Дополнительные материалы

Ручной универсальный пожарный ствол THUNDERFOG-RU

Ручной универсальный пожарный ствол AKRON Assault 4820

Пожарный ствол AKRON Turbojet (1720) и АКРОН Turbojet с воздушно-пенным насадком

Переносной лафетный ствол CROSSFIRE-RU. Описание и ТТХ.

Ручной пожарный ствол ULTIMATIC-RU и «Dual – Force». Описание и ТТХ

Ручные пожарные стволы DELTA H500, DM 600, ATTACK 500 и 750. Описание и ТТХ.

Ручные пожарные стволы РСП-50, РСК-50, РСП-70, РСКЗ-70.

Ствол-распылитель высокого давления с катушкой рукавной СРВДК-2-400-60

Ствол распылитель высокого давления СРВД 2-300

Ручной пожарный ствол TFT G – Force

Ствол водяной веерный распылитель модели: WASSERSCHILD с гайкой ГМ-50, ГМ-65

Ствол пожарный ручной универсальный с вращающимися дюзами. ZERSTAEUBERSTRAHLROHR

Ствол пожарный ручной универсальный комбинированный ИТС-50-8

Ствол пожарный РСКУ-50А, ТТХ, применение, вес.

Ствол пожарный КУРС-8 с пеногенератором. ТТХ. Описание.

Стационарный лафетный ствол ЛС-С-40, ЛС- 40У, ЛС-С-40Ув., ЛС(Д)-С-20У

Лафетный ствол переносной ПЛС-П20, АКРОН Mercury-Master 1000тм и Akron Mercury Quick Attack

Ручные пожарные стволы ОРТ-50, ОРТ-50а (комбинированные).

Ручные пожарные стволы РСК-50, РСКЗ-70, РСП-50, РСП-70. ТТХ.

Пеногенератор ГПС 600, ГПС 200, ГПС 2000, УКТП ПУРГА 5.

Стволы СВП-4, СВП-8. ТТХ

Установки комбинированного тушения ПУРГА

fireman.club

Определение расхода воды из пожарных стволов

Определение расхода воды из пожарных стволов – вид пожарно-тактических расчетов позволяющий определять параметры расхода из приборов поддачи ОТВ при известном напоре перед ними.

Применение современного пожарного ствола
с кольцевым распыляющим насадком

При проведении пожарно-тактических расчетов, одним из ключевых параметров является значение расхода воды из приборов подачи огнетушащих веществ. От этого значения зависит количество требуемых пожарных стволов и, как следствие, требуемое количество личного состава, а значит, и результаты всего расчета. Кроме того, расходы из пожарных стволов оказывают прямое влияние на расчет насосно-рукавных систем, так как от расхода воды через сечение пожарного рукава зависит величина падения напора.

В настоящее время принято считать, что ручные стволы имеют следующие значения производительности по воде: РС-50 (диаметр насадка – 13мм) – 3,6л/с, РС-70(диаметр насадка – 19мм) – 7,4л/сТеребнев В.В., Пожарная тактика. Книга 2. Справочник. / В.В. Теребнев – Екатеринбург: ООО «Издательство «Калан», 2015 – 484с..

Но при проведении расчетов важно знать не только какие значения расходов имеют ручные пожарные стволы при номинальном (расчетном) давлении, но и то как они изменяются при его увеличении или уменьшении. Очевидно, что увеличение производительности стволов за счет увеличения давления в ряде случаев может уменьшить количество необходимых приборов подачи ОТВ и как следствие снизить требуемое количество сил и средств для тушения пожара. С другой стороны, увеличение расхода ведет к увеличению потерь напора в рукавных линиях, что может привести к невозможности подачи ОТВ в заданных количествах на требуемое расстояние.

Таким образом, при проведении пожарно-тактических расчетов необходимо знать какие значения производительности имеет тот или иной прибор подачи огнетушащих веществ, не только при номинальном давлении, но и при любом давлении в пределах практически значимого диапазона давлений (0,3-0,9МПа).

Однако, в настоящее время, такие сведения имеются только для некоторых моделей стволов с гладкоствольными насадками (РС-50, РС-70, лафетные стволы)Теребнев В.В. Расчет параметров развития и тушения пожаров (Методика. Примеры. Задания) / В.В. Теребнев – Екатеринбург: ООО «Издательство «Калан», 2012.-460с., для современных же стволов с кольцевыми распыляющими насадками (далее — КРН) они отсутствуют. Вместе с тем, уровень развития и степени внедрения подобных приборов подачи ОТВ, говорит о том, что именно они в ближайшем будущем станут основным типом используемых ручных водяных пожарных стволов.

Производительность некоторых моделей стволов с КРН превышает производительности стволов с гладкоствольными насадками, с аналогичным условным проходом, более чем в 2 раза. Например, ствол РС-50 при давлении перед стволом 0,4МПа имеет расход 3,6л/с. Ствол КУРС-8 при том же давлении формирует компактную струю воды расходом до 8л/с.

При такой значительной разнице, проводить пожарно-тактические расчеты условно заменяя значения современных стволов с КРН на значения стволов РС-50 и РС-70, неприемлемо не только с теоретической точки зрения, но даже при проведении приближенных расчетов без использования специальных средств вычислений (таблицы значений, ЭВМ) на месте пожара.

Именно для того, что бы иметь возможность определить расход ОТВ при любом напоре и используется данная методика.

Теоретическое обоснование

Согласно известных законов гидродинамики, расход жидкости при истечении из насадков Q можно определить по следующей формулеКачалов А.А. и др. Противопожарное водоснабжение: Учеб. Для пожарно-техн. Училищ / А.А. Качалов, Ю.В. Воротынцев, А.В. Власов. – М.: Стройиздат, 1985-286 с., ил.Тарасов-Агалаков Н.А., Практическая гидравлика в пожарном деле. / Н.А. Тарасов-Агалаков – М.:Издательство Министерства коммунального хозяйства РСФСР, 1959.-263с.Ходаков В.Ф. Гидравлика в пожарном деле. / В.Ф. Ходаков – М.:Высшая школа МООП РСФСР, 1965.-204с.:

(1)

где, μ – коэффициент расхода жидкости из насадка;

ω – площадь живого сечения насадка, м²;

g – ускорение свободного падения м/с²;

H – давление перед насадком, МПа.

В практических расчетах при определении расходов жидкости из ручных пожарных стволов применяется формула:

(2)

где, p – коэффициент производительности (проводимость насадка) Горбань Ю.И. Пожарные роботы и ствольная техника в пожарной автоматике и пожарной охране. – М.: Пожнаука, 2013. – 352с.:

(3)

Формула 2 может быть применена для решения задачи определения расхода из ручного пожарного ствола при любом напоре перед стволом. Однако, изучение паспортных данных на пожарные стволы показывает, что производители не указывают коэффициенты производительности. Кроме того, общение с представителями фирм-производителей показывает, что они вообще не видят в этом параметре необходимости. Очевидно, это продиктовано тем, что решающими параметрами ручных пожарных стволов, которыми руководствуются покупатели являются рабочие характеристики при рабочем давлении – колебания расходов в зависимости от давления перед стволом их не интересуют.

Таким образом, для решения задачи в целом, предварительно необходимо определить коэффициент производительности ствола для каждой из моделей. Определить его по формуле 3 расчетным методом не возможно т.к. значения коэффициента расхода жидкости μ неизвестны, и получить их можно только экспериментальным путем. Но, поскольку всегда известны гидравлические характеристики ствола по крайней мере при одном напоре перед ним (в паспортных данных изделия, как правило, указывается как рабочий или номинальный), то для определения коэффициента производительности ствола можно воспользоваться формулой 2. Преобразовав ее получим формулу для определения коэффициента производительности p при известных давлении и расходе из ствола:

(4)

Далее подставив в полученное выражение известные значения расхода жидкости Q и давления перед стволом H, можно получить значение коэффициента производительности, который в последующем можно использовать для определения расходов из ручных пожарных стволов при любом давлении.

Важно отметить, что формулы 2 и 3 рассматриваются как расче

www.wiki-fire.org

Ствол распылитель высокого давления СРВДК 2-300

Основным элементом ствола является запорнорегулирующее устройство, обеспечивающее открытие – закрытие подачи воды из ствола, изменение формы струи воды и степени ее распыленности. Запорнорегулирующее устройство состоит из регулировочной трубы 12, завихрителя 11, втулки 6 с уплотнительным кольцом 10 и прижимной пружины 7.

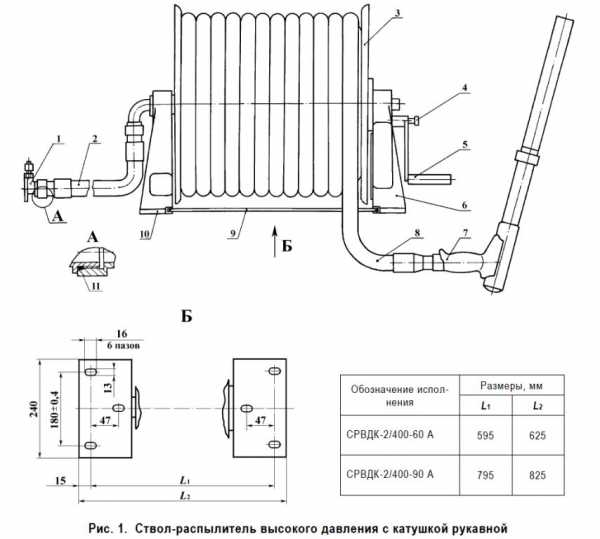

Рис. 1. Ствол-распылитель высокого давления с катушкой рукавной

1 – Патрубок присоединительный; 2 – Рукав соединительный; 3 – Барабан; 4 – Фиксатор; 5 – Рукоятка; 6 – Опора с приводом; 7 – Стволраспылитель СРВД2/300; 8 – Рукав напорный; 9 – Стяжка; 10 – Опора с гидропроводом; 11 – Кольцо уплотнительное 0180222522 по ГОСТ 1882973.

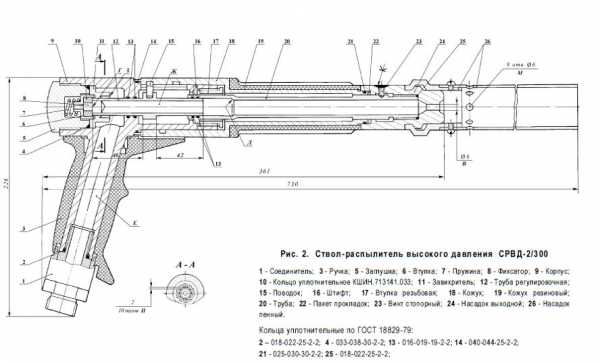

Рис. 2. Ствол распылитель высокого давления СРВД 2-300

1 – Соединитель; 3 – Ручка; 5 – Заглушка; 6 – Втулка; 7 – Пружина; 8 – Фиксатор; 9 – Корпус; 10 – Кольцо уплотнительное КШИН.713141.033; 11 – Завихритель; 12 – Труба регулировочная; 15 – Поводок; 16 – Штифт; 17 – Втулка резьбовая; 18 – Кожух; 19 – Кожух резиновый; 20 – Труба; 22 – Пакет прокладок; 23 – Винт стопорный; 24 – Насадок выходной; 26 – Насадок пенный.

Кольца уплотнительные по ГОСТ18829-79:

2 – 018-022-25-2-2; 4 – 033-038-30-2-2; 13 – 016-019-19-2-2; 14 – 040-044-25-2-2; 21 – 025-030-30-2-2; 25 – 018-022-25-2-2

Осевое перемещение трубы 12 обеспечивается винтовым механизмом, состоящим из кожуха 18 и поводка 15. При вращении кожуха 18 относительно корпуса 9 поводок 15 перемещается по прямоугольной резьбе кожуха в продольном направлении вместе с регулировочной трубой 12, положение которой определяет режимы работы ствола.

На конце трубы 20 с помощью резьбы закреплен выходной насадок 24, имеющий калиброванное отверстие В, от размеров которого зависят выходные параметры ствола. Для предотвращения самоотвинчивания выходного насадка предусмотрен стопорный винт 23. Для предотвращения самоотвинчивания трубы 20 в корпусе 9 установлен штифт 16, который входит в паз трубы 20.

Герметичность соединений деталей ствола обеспечивается резиновыми уплотнительными кольцами 2, 4, 13, 25. Кольца 14 и 21 обеспечивают защиту подвижного соединения кожуха 18 от загрязнения.

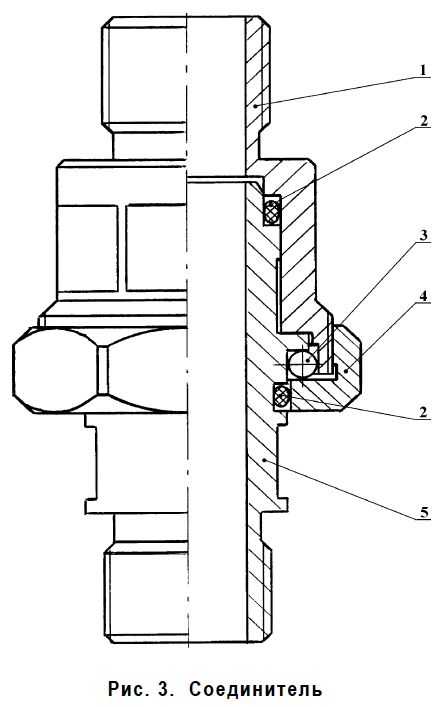

Рис. 3. Соединитель

1 – Втулка неподвижная; 2 – Кольцо 02002530 ГОСТ 1882973; 3 – Шарик Ø 4 мм ГОСТ 372281; 4 – Гайка; 5 – Втулка подвижная.

В зависимости от положения трубы 12 ствол может работать в трех режимах, обозначенных соответствующими надписями на цилиндрической поверхности кожуха 18:

а) режим “Закрыто” (“ЗАКР.”) – кожух 18 повернут по часовой стрелке (если смотреть по направлению ствола ) до упора, регулировочная труба 12 поджата своим входным торцем к кольцу 10, и подача воды в трубу 12 и, соответственно, из ствола отсутствует;

б) режим “Распыленная струя” (“РАСПЫЛ.”) – кожух 18 повернут против часовой стрелки от положения “ЗАКР.” в сторону положения “РАСПЫЛ.”, входной торец трубы 12 расположен между поверхностями Г и З в зоне пазов И завихрителя 11. При таком положении регулировочной трубы вода из полости Е поступает в полость Ж через пазы И завихрителя, и за счет специальной конфигурации пазов поток воды при этом закручивается относительно оси трубы. При выходе из отверстия В насадка 24 закрученный сплошной поток воды под действием центробежных сил и резкого падения давления внутри струи преобразуется в форму конического факела мелкораспыленной воды. Наибольший расход воды и дальность распыленной струи получаются при таком положении регулировочной трубы 12, когда ее входной торец совпадает с торцем З завихрителя 11. Указанное положение регулировочной трубы соответствует положению “РАСПЫЛ.” кожуха. В этом положении пазы И полностью открыты, и суммарная площадь проходного сечения пазов максимальна.

в) режим “Сплошная струя” (“СПЛОШН.”) – кожух 18 повернут против часовой стрелки до упора, регулировочная труба 12 упирается своим выходным торцем в поверхность Д трубы 21. При этом входной торец трубы 12 отодвинут от торца З завихрителя 11 примерно на 12 мм в сторону выходного насадка 24. В таком положении весь поток воды из полости Е в полость Ж проходит мимо завихрителя 11, и последний не оказывает влияния на характер движения потока, т.е. поток не закручивается. Выходя из отверстия В насадка 24, незакрученный поток воды образует сплошную струю.

Образование воздушномеханической пены происходит в пенном насадке при подаче водного раствора пенообразователя (ПО) в режиме “Распыленная струя”. На выходе из отверстия В насадка 24 поток раствора ПО имеет высокую скорость, вследствие чего через отверстия М во внутреннюю полость пенного насадка эжектируется воздух, где он смешивается с распыленной струей раствора ПО. В результате соударений частиц раствора со стенками пенного насадка и друг с другом, струя вспенивается.

Соединение ствола с рукавом обеспечивается с помощью поворотного соединителя 1. Устройство соединителя показано на рис. 3.

fireman.club

Технические характеристики универсальных ручных пожарных стволов

Показатели	Универсальные ручные пожарные стволы								С защитой завесой			В скобках данные для РС-3/5/10У
	ОРТ-50		РСК-50		РСП-50		РСП-70	РСК3-70			РС-1/3У
Расход воды при давлении у ствола 0,4 МПа, л/с:
Сплошной струи	2,7	2,7		2,7		7,4				7,4			1(5)	2(7)	3(10)
Распыленной струи	2,0	2,7		2,0		7,0				7,0			—	—	—
Защитной струи	—	—		—		—				2,3			—	—	—

Дальность струи при давлении у ствола 0,4 МПа, м:
Сплошной струи	30	30	30	32		32		30	33		35
Распыленной струи	14	12	11	15		15		20	21		22
Угол факела защитной завесы, град	—	—	—	—		120		90
Соединительные головки	ГМ-50				ГМ-70			ГМ-50
Масса ствола, кг	1,9	2,2	1,6	2,8			3,0	—		—		—
Рабочее давление при подаче пены, МПа	0,6	—	—	—			—	0,4		0,8		0,8
Дальность подачи пены, м	25	—	—	—			—	25		25		26
Кратность пены	10	—	—	—			—	7 – 10

Универсальный пожарный ствол СПМ-4 «Хамелеон» (рис 8.3) обеспечивает подачу воды и пены низкой кратности. Струи различного назначения получают сменными насадками. Работу ствола регулируют поворотом рукоятки, которая обеспечивает быструю смену насадков.

Рис. 8.3. СПМ-4 «Хамелеон».

Ствол-распылитель с легкосъемным пенным насадком высокого давления СРВД-2/300 применяется с катушкой рукавной КРВД-400-60(90) (рис. 8.4). Технические характеристики СПМ-4 и СРВД-2/300 представлены в табл. 8.3.

Рис. 8.4. СРВД-2/300.

Таблица 8.3

Технические характеристики спм-4, срвд – 2/300

Показатели	СРВД – 2/300	СПМ-4 «Хамелеон»
Рабочее давление, МПа	2,0 – 3,0	0,4 – 1,2
Расход воды или раствора пенообразователя, л/с	2,0	—

Дальность струи, м.
Водяной сплошной	23	30
Водяной распыленный	15	5
Пенной	15	5
Угол факела распыленной струи, град	30	35
Кратность пены, не менее	9	6
Масса, кг, не более	2,8	3

Ручные пенные стволы.

Для получения пены низкой кратности применяют ручные воздушно – пенные стволы СВП и СВПЭ (рис. 8.5, 8.6). Они имеют одинаковое устройство и отличаются только размерами, а так же наличием эжектирующего устройства, предназначенного для подсасывания пенообразователя из посторонней емкости.


Рис. 8.5. Ствол воздушно-пенный СВП	Рис. 8.6. Ствол СВПЭ

Для получения пены средней кратности используются стволы ГПС табл.8.4 все типы этих стволов по конструкции идентичны и отличаются геометрическими размерами распылителя и корпуса.

Таблица 8.4

studfiles.net

Основные ттх Автоцистерн ттх г-600 Основные ттх водных стволов

показатели	Ац-40(130)63б	Ац-40(131)137а
V-воды	2350	2500
V-пены	165	160
Напор	100м.вод.ст.	100м.вод.ст.
Расход	40л/с	40л/с

показатели	РСК-50	РС-70
расход	3.5л/с	7л/с
D насад.	13мм	19мм
S-тушения	35м2	70м2
Рабоч.давл	4	4
L-струи	28м	32м
L-расп.стр	12м	——
L-ствола	412мм	450мм
масса	2,2кг	1,8кг
Глубина тушения	5м	5м

показатели	Г-600
Производ.	600л/с
Мин.глубин.	5см
Макс.глуб.	20м
L-линии	100м
Вход d	66
Выход d	77

Основные ТТХ пенных стволов

показатели	СВП-4	ГПС-600
Производ по пене	80л/с 4м3	600л/с 36м3
Расход по пенообр.	0,48л/с	0,36л/с
Расход по воде	7,52л/с	5,64л/с
кратность	8—10	100
Рабочее давление	6	6
L-струи	28м	6—8м
S-тушения ЛВЖ ГЖ	53,3м2 80м2	75м2 120м2

Основные ТТХ ПЛС-20П(Лафет)

показатели
D насадок мм	22	28	32
Рабочее давлен	6	6	6
Расход воды л/с	19	23	30
Расход пены м3/м	12	12	12
L-струи м	61	67	68
L-струи пены	32	32	32
Глубина тушения	10	10	10
S-тушения	190	220	300
Масса	27	27	27

Виды развертывания:

подготовку к развертыванию;

предварительное развертывание;

полное развертывание.

Основные ТТХ пожарных рукавов

показатели	D-51	D-66	D-77
Пропуск воды л/с	10	17	23
V-рукава л	40	70	90
Потери напора	0,15	0,034	0,015

Основные ТТХ пожарных лестниц

показатели	ЛШ	ЛП	Л-60(3х.кол)
масса	10	10,5	50
L-сложен. \разлож мм	4100	3400 /3116	4400 /10700
Количес. ступенек	13	8	35
Растоян межд тетивами	300мм	250мм	485мм
Шаг межд ступенями	340	310	350
Усилие при разлаживании	———	————-	40
Вылет крюка	600	———-	————-

Основные ТТХ рукавного оборудования

показатели	СВ-125	Пожарн гидрант
Условн прохожд мм	125	125
Пропускн способн л	2400	—————
Усилие для откр	Клапона 250Н	150Н
Масса	4,5 кг	———-
Размеры ширина высота	240 260	———-
Рабочее давлен.	——	1 Мпа

Основные ТТХ разветления

Условн проход штуцер в мм	РТ-70	РТ-80	РЧ-150
Входного	70	80	150
Выходного	70	80	150
Центрального	70	80	80
Боковых	50	50	80
Масса кг	5,5	6,5	15

Потеря давления

100м горизонт линии—-1 атмосфера

10м вертикальной линии—1 атмосфера

разветвление———- 0,5 атмосфер.

Основные ТТХ всасывающих рукавов

Внутренний D	65	75	100	125	150
Длина м	4	4	4	4	2
Масаа кг без арматуры	9	12	18	25	32
С арматурой	12	14	21	30	38

Требования по тушению электроустановок

До 1Кв	4,0 метра
От 1 до 10 Кв	6,0 метров
От 10 до 35 Кв	8,0 метров
От 35 до 110 Кв	10,0 метров

Пламя искры

Тепловой поток

Повыш темпер

Повыш концентр прод горения

Пониж концентр кислорода

“Внимание всем!”

:«Воздушная тревога» «Отбой воздушной тревоги»

«Радиационная опасность»

«Химическая тревога»

ОФП Способы тушения: Сигналы ГО: Инструктажи:

Охлаждение

Разбавление

Химическое торможение

Изоляция

Комбинированный.

Вводный

первичный

повторный

внеплановый

целевой
