СТАНЦИИ СПУТНИКОВОЙ СВЯЗИ Р-438М



Поиск Лекций




Васильев М.Г., Сальников Д.В., Журавлев Д.А., Сазонов М.А., Платонов С.Н., Бондаренко С.А.

Станция спутниковой связи Р-438М «Белозер»: Учеб. пособие. – СПб.: ВАС, 2014. — 101 с.

В учебном пособии рассмотрены назначение, состав, основные технические характеристики, структура построения и режимы работы станции спутниковой связи Р-438М, устройство и принцип работы основных ее элементов, особенности организации и обеспечения работы сетей спутниковой связи с использованием малогабаритных станций и различной оконечной аппаратуры, а также особенности эксплуатации станций в различных режимах.

Предназначено для обучения специалистов станций спутниковой связи Р-438М по специальной и тактико-специальной подготовке в войсках связи.



Технический редактор _. _. _______

Подписано к печати __.__.__ г. Объем 6,3 печ. л. Зак. __

Типография ВАС



Содержание

  Список сокращений ………………………………………..
  Предисловие ….………………………………………….…….
1. Общая характеристика станции спутниковой связи Р-438М….…
1.1. Назначение, состав и технические характеристики станции….….
1.2. Функциональная схема и принцип работы станции……….………
1.3. Система питания, управления и служебной связи……….………..
2. Устройство и принцип работы оборудования станции…….……..
2.1. Приемопередатчик……………………………………………….….
2.2. Выносной пульт управления………………………………………..
3. Порядок эксплуатации станции спутниковой связи Р-438М……..
3.1. Развертывание станции……………………………………….…….
3.2. Включение питания станции……………………………………….
3.3. Общие правила работы на станции с ВПУ, АБ……………………..
3.4. Проверка работоспособности станции по малому шлейфу……….
3.4.1. Ввод схемы организации связи (СХОС)……………………………
3.4.2. Проверка работоспособности станции в режимах МАЛЫЙ ШЛЕЙФ 1, 2………………………………………………………….
3.4.3. Проверка работоспособности станции в режимах МАЛЫЙ ШЛЕЙФ-ОА………………………………………………………….
3.5. Настройка антенны станции на РС по большому шлейфу……….
3.6. Проверка работоспособности станции по большому шлейфу……
3.7. Работа станции в радиолинии при управлении с ВПУ, АБ………
3.7.1. Ведение служебной телефонной связи (режим «ТЛФ-СЛ»)……..
3.7.2. Ведение телефонной связи между ОА (режим «ТЛФ-ОА»)………
3.7.3. Работа в режиме передачи и приема телеграмм…………………..
3.7.4. Работа в режиме ЭВМ………………………………………………
3.7.5. Работа в режиме ПД…………………………………………………
3.7.6. Работа в режиме «Ретрансляция»…………………………………..
3.7.7. Работа в режиме «Сеть»…………………………………………….
3.7.8. Работа в режиме «Р-438»……………………………………………
3.8. Режим «Аккумулятор»………………………………………………
3.9. Свертывание станции……………………………………………….
Приложение 1. Перечень выводимых на табло ВПУ и АБ неисправностей и способы их устранения…………………..
Приложение 2. Соответствие волн (частот) передачи и приема станции Р-438М при работе через ствол 4а РС «Цитадель-М» КА Глобус-1М…………………………….

Приложение 3. Российской орбитальная группировка ретрансляторов связи на ГСО (май 2011 г.)…………………………
Приложение 4. Распайка разъема на ВПУ для подключения к нему ЭВМ………………………………………………………………

Приложение 5.

Распайка разъема на ВПУ для подключения к нему радиостанции Р-168………………………………………..

Приложение 6. Соответствие волн (частот) передачи и приема станции Р-438 при работе через ствол 4а РС «Цитадель-М» КА Глобус-1М…………………………………..

Приложение 7. Переговорная таблица оператора станции спутниковой связи Р-438…………………………………………….
Приложение 8. Зона биологической опасности…………………………..







СПИСОК СОКРАЩЕНИЙ

АБ – абонентский блок
АПЧ – автоматическая подстройка частоты
АТС – автоматическая телефонная станция
АФУ – антенно-фидерное устройство
АЦП – аналого-цифровой преобразователь
БИ-сигнал – биимпульсный сигнал
БСП – блок сетевого питания
Б. Шлейф – большой шлейф
ВОК – вокодер
ВПУ – выносной пульт управления
ГУН – генератор, управляемый напряжением
ИСЗ – искусственный спутник Земли
МШУ – малошумящий усилитель
М. Шлейф – малый шлейф
OA – оконечная аппаратура
ОГ – опорный генератор
ОФТ – относительная фазовая телеграфия
ПД – передача данных
ПЗУ (FLASH) – перепрограммируемая постоянная память
ПРД – передатчик
ПРМ – приемник
ПУМ – предварительный усилитель мощности
ПЧ – промежуточная частота
ПЭВМ – персональная электронно-вычислительная машина
РТР – ретранслятор
СВЧ – сверхвысокая частота
СХОС – схема организации связи
ТЛГ – телеграмма
ТЛФ – телефон
ТУ – технические условия
УМ – усилитель мощности
ФАПЧ – фазовая автоподстройка частоты
ЦАП – цифро-аналоговый преобразователь









ПРЕДИСЛОВИЕ

Единая система спутниковой связи (ЕССС) – система спутниковой связи, созданная в интересах использования Вооруженными Силами СССР и позже Вооруженными Силами Российской Федерации (ВС РФ). В своем развитии прошла первый ЕССС-1(1970–1985 гг.) и второй ЕССС-2 (1986–1999 гг.) этапы. В настоящее время осуществляется переход к третьему этапу развития, Интегрированной системе спутниковой связи (ИССС), который характеризуется одновременным функционированием Единых систем спутниковой связи старого и нового поколений.

ЕССС-1 представляла собой полностью цифровую систему с высокой степенью помехоустойчивости и обеспечивала спутниковую связь в С-диапазоне между любыми точками по всей территории Земли. Она гарантировала устойчивую работу каналов спутниковой связи в условиях воздействия помех за счет использования широкополосных сигналов. Сети спутниковой связи имели радиально-узловую структуру и в них впервые в мировой практике в одном из стволов бортового ретранслятора использовалась полная обработка сигналов с формированием группового сигнала с временным уплотнением каналов на участке «космический аппарат (КА) – земная станция (ЗС)».

ЕССС второго этапа (1986–1999 гг.). Работы по созданию Единой системы спутниковой связи 2-го этапа (ЕССС-2) были начаты в 1980-х гг. Как и ЕССС-1, эта система предназначалась для организации глобальной засекреченной, помехозащищенной телефонно-телеграфной связи и передачи команд управления в интересах различных ведомств. Главное отличие от ЕССС-1 заключается в значительно повышенной помехоустойчивости каналов связи.

Новая концепция построения ЕССС-2 предусматривала существенное повышение пропускной способности, помехозащищенности и помехоустойчивости за счет введения множественного доступа с кодовым разделением сигналов (CDMA) на основе использования псевдослучайной перестройки рабочих частот (ППРЧ) с обработкой сигналов на борту, освоения новых более высокочастотных диапазонов (40/20 ГГц) в дополнение к С— и X-диапазонам, уменьшения мощности передающих устройств узловых и абонентских станций и повышения пространственной селекции сигналов за счет бортовых антенн РС на КА.

Орбитальная группировка ЕССС-2 вначале состояла из геостационарных спутников типа «Радуга», унаследованных от ЕССС первого этапа, и в таком виде была принята в опытную эксплуатацию. К 1989 г. им на смену пришли усовершенствованные аппараты «Радуга-1», которые после запуска трех спутников новой серии ЕССС-2 первого этапа были приняты на вооружение. По сравнению с КА «Радуга» на новых спутниках был расширен диапазон применяемых частот, а также была доработана спутниковая платформа. Полезная нагрузка КА «Радуга-1», ретранслятор «Цитадель», состоит из шести стволов и в большей их части обеспечивается работа в режиме радио-АТС. Бортовые ретрансляторы КА «Радуга-1» позволяют работать не только со стационарными, но и с мобильными и носимыми земными станциями.

Кроме того, как и в ЕССС-1, в ЕССС-2 входили высокоэллиптические спутники «Молния-3». КА «Молния-3» обеспечивали связь в C-диапазоне (4…6 ГГц) через трехствольную ретрансляционную аппаратуру «Сегмент-3».

Благодаря использованию новых космических аппаратов возможности ЕССС-2 в области решения задач Министерства обороны значительно расширялись. Теперь было возможно поддерживать двустороннюю связь с оперативно-тактическим звеном управления, отдельными самолетами ВВС и ВМФ, кораблями и подводными лодками. Также повышалась помехозащищенность спутниковых каналов в результате использования Ka-диапазона, многолучевых антенн и более совершенных методов обработки сигналов на борту КА.

Наземный сегмент. В составе ЕССС-2 функционируют также стационарные, подвижные, возимые и носимые земные станции различных звеньев управления «Ливень», «Легенда», «Барьер». С 2002 г. используются станции нового поколения «Ливень-Л», «Легенда-МД», «Белозер», «Центавр», «Кулон» и др. Их отличают более высокая надежность, простота в эксплуатации и новые перспективные режимы работы. Закончена разработка станций спутниковой связи «Ливень-ВМ», относящихся к средствам нового поколения.

Целью настоящего учебного пособия является рассмотрение основных вопросов при подготовке специалистов станций спутниковой связи Р-438М «Белозер», и в частности операторов этих станций.



ОБЩАЯ ХАРАКТЕРИСТИКА


СТАНЦИИ СПУТНИКОВОЙ СВЯЗИ Р-438М





Рекомендуемые страницы:

Поиск по сайту







poisk-ru.ru

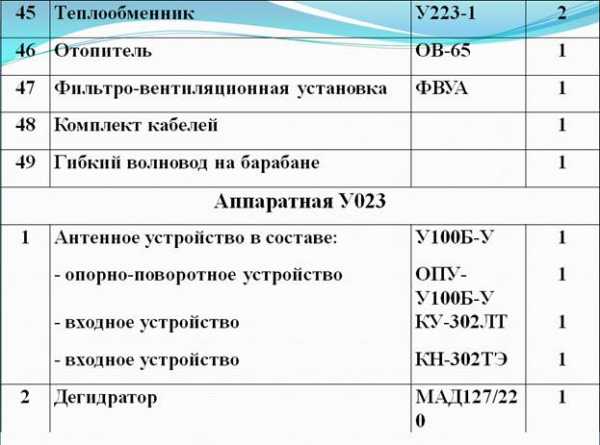

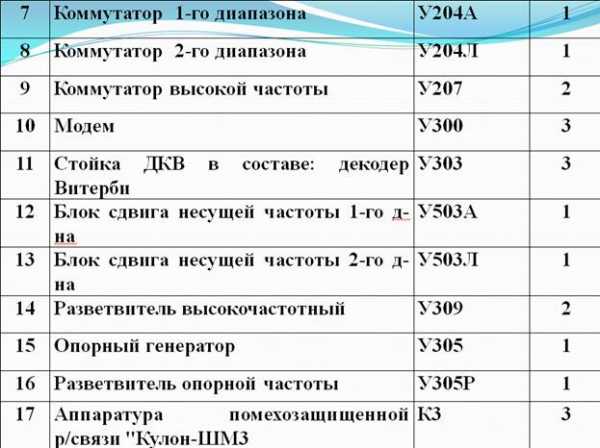

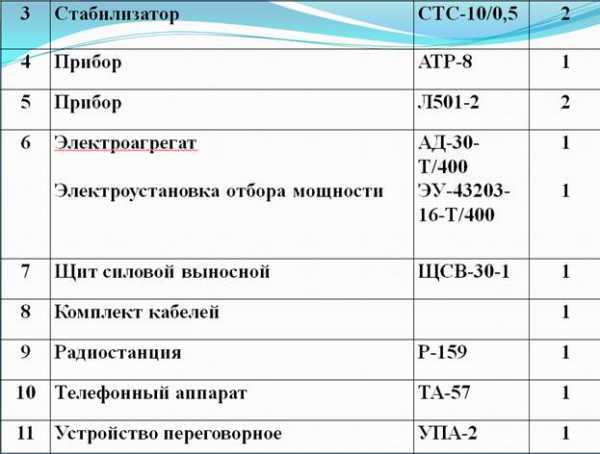

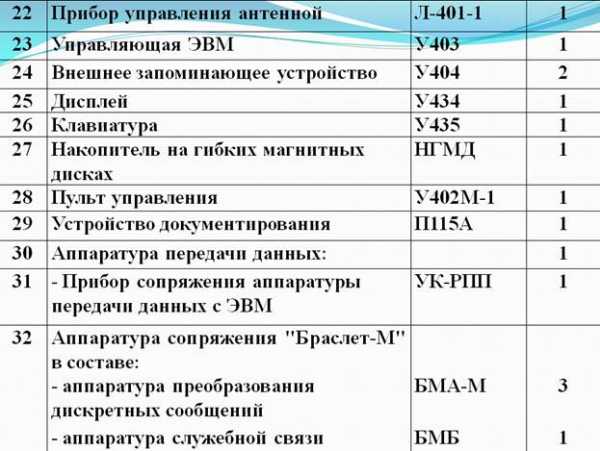

Назначение, тактико-технические характеристики, состав комплекса Р-441-О.




⇐ ПредыдущаяСтр 3 из 3

Станция спутниковой связи Р-441-О является мобильной станцией комплекса «Ливень», смонтированной на двух транспортных единицах: автомобиле УРАЛ-4320 и прицепе.

Станция работает через ретрансляторы, устанавливаемые на космических аппаратах типа «Глобус-1» (на геостационарной орбите) и «Меридиан» (на высокоэллиптической орбите).

Обеспечивается встречная работа со станциями комплексов «Ливень» и «Легенда».

Для работы используются диапазоны 4/6 и 7/8 ГГц (1-й и 2-й диапазон соответственно). При этом состав аппаратуры позволяет вести одновременный прием сигналов в обоих указанных диапазонах, а передачу — в одном (по выбору).

Предусмотрена возможность передачи и приема спецсигналов на отдельной несущей и в общем групповом сигнале.

Станция позволяет организовать от 1 до 8 направлений спутниковой связи при скорости группового сигнала на передачу до 12 кбит/с. При этом могут образовываться среднескоростные каналы со скоростью передачи 1,2; 2,4; 4,8 и 9,6 кбит/с, а также низкоскоростные каналы со скоростью передачи до 100 бит/с.

Возможности станции по каналообразованию определяются используемой в ней аппаратурой временного объединения/разделения «Агат». Количество образуемых каналов и направлений связи связано со скоростью группового сигнала на передачу следующим образом. Групповой сигнал образуется из базовых последовательностей по 1,5 кбит/с, каждая из которых объединяет по одному сигналу 1,2 кбит/с и одному — 100 бит/с, а также служебные последовательности. Таким образом, при скорости ГС 12 кбит/с образуется 8 каналов по 1,2 кбит/с и такое же количество каналов по 100 бит/с, которые могут распределяться между направлениями связи. При необходимости организации более высокоскоростных каналов базовые последовательности объединяются и количество возможных направлений связи сокращается.

В каждом направлении связи организуется телеграфный канал формализованной служебной связи, выделяемый из общего числа образуемых станцией телеграфных каналов связи.


Станция обеспечивает работу в помехозащищенном режиме. Основным вариантом является работа на передачу в режиме псевдослучайной перестройки рабочей частоты (ППРЧ), а на прием — фазовомонипулированный широкополосный сигнал (ФМ-ШПС) (при работе в стволах 4 и 5 ретранслятора «Цитадель»). В стволах с прямой ретрансляцией сигналов может применяться на передачу и прием режим с ФМ-ШПС.

Аппаратура станции обеспечивает работу в режиме радио-АТС как по закрепленным, так и по незакрепленным линейкам ретранслятора.

В станции предусмотрено автоматизированное управление, реализуемое с помощью подсистемы автоматизированного управления (ПАУ). ПАУ обеспечивает реализацию всех функций управления станцией.

В каждом направлении связи организуется телеграфный канал формализованной служебной связи, выделяемый из общего числа образуемых станцией телеграфных каналов связи.

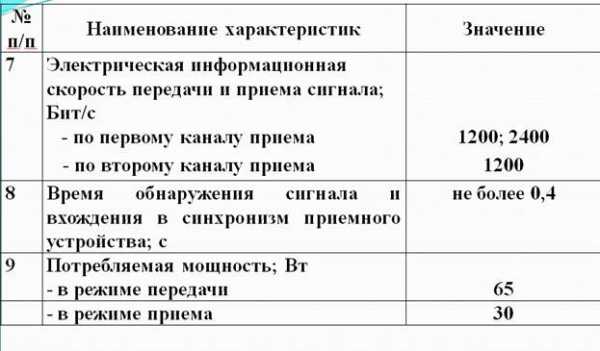

Назначение, тактико-технические характеристики, состав станции Р-438М (Белозёр).

Р-438М (заводской шифр «Белозёр») это малогабаритная переносная станция спутниковой связи.

Назначение: для организации спутниковой связи через 4 «а» ствол ретранслятора «Цитадель» космического аппарата «Глобус-1».

Р-438М обеспечивает:

передачу дискретной телефонной информации от оконечной аппаратуры в дуплексном и симплексном режимах;

передачу данных в симплексном режиме;

телефонную служебную связь в дуплексном режиме;

обмен информацией между персональными ЭВМ в дуплексном режиме;

обмен телеграммами в дуплексном и симплексном режимах;

Р-438М обеспечивает:

передачу дискретной телефонной информации от оконечной аппаратуры в дуплексном и симплексном режимах;

передачу данных в симплексном режиме;

телефонную служебную связь в дуплексном режиме;



обмен информацией между персональными ЭВМ в дуплексном режиме;

обмен телеграммами в дуплексном и симплексном режимах;

Р-438М обеспечивает:

дуплексную и симплексную телефонную связь с использованием оконечной аппаратуры на скорости 1200 и 2400 Бод/с;

передачу данных от аппаратуры типа «Ока», «Редут-2П», «Сливка»;

сопряжение с ПЭВМ по стыку RS-232C;

сопряжение с базовой станцией «Акведук»;

сопряжение с АТС и факсимильным аппаратом с использованием блока А360 по стыку С1-ФЛ-БИ;

стыковку с оконечной аппаратурой по стыку С1-ФЛ-БИ непосредственно с приемопередатчиком, минуя ВПУ.

АФУ обеспечивает прием и передачу сигналов с круговой поляризацией (левая поляризация – на передачу, правая – на прием). Обеспечивается ручное наведение антенн на ИСЗ и по максимуму принимаемого сигнала.



Рекомендуемые страницы:

lektsia.com

Электронные средства связи российской армии . Чёрт побери

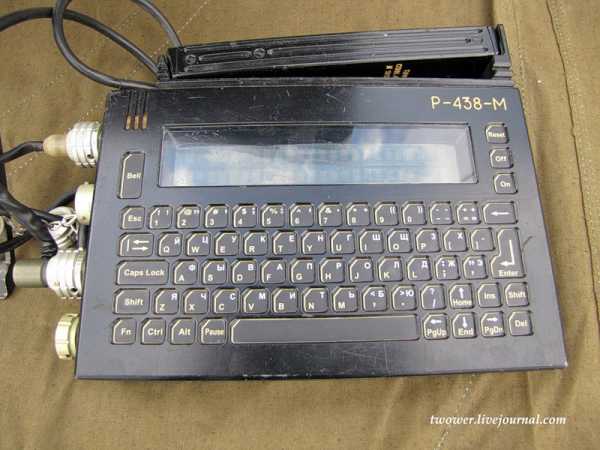

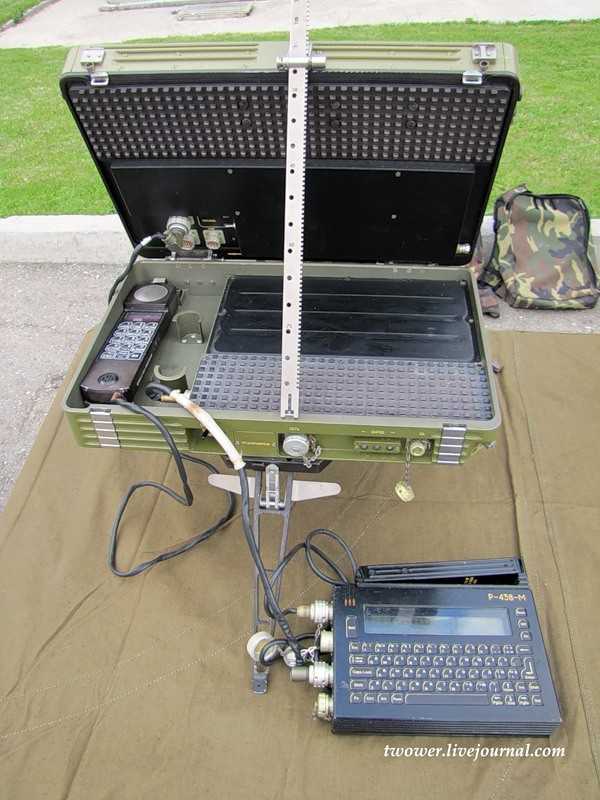

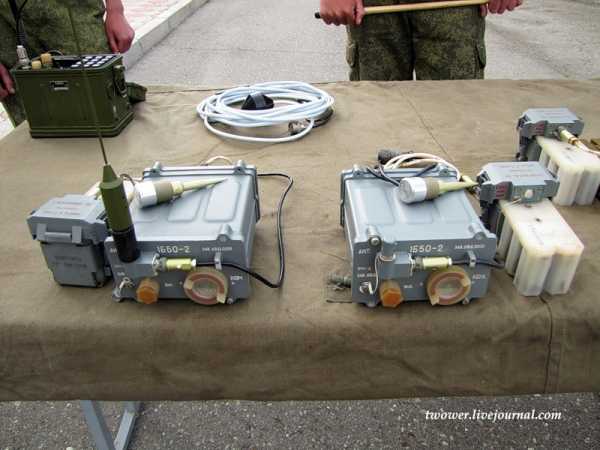

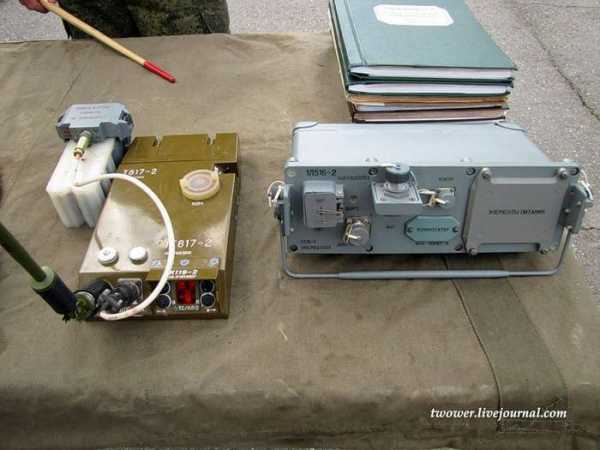

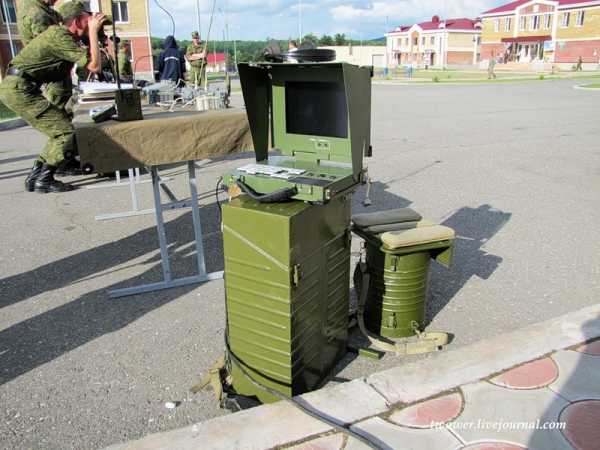

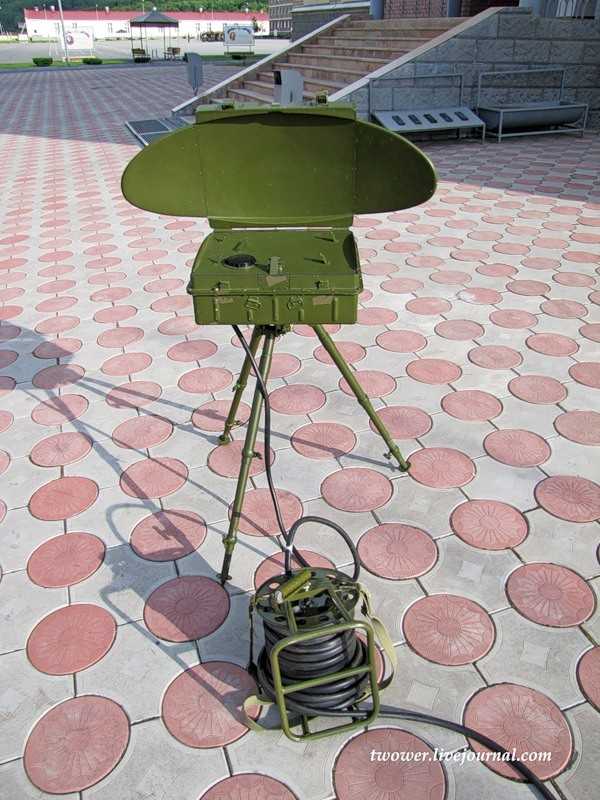

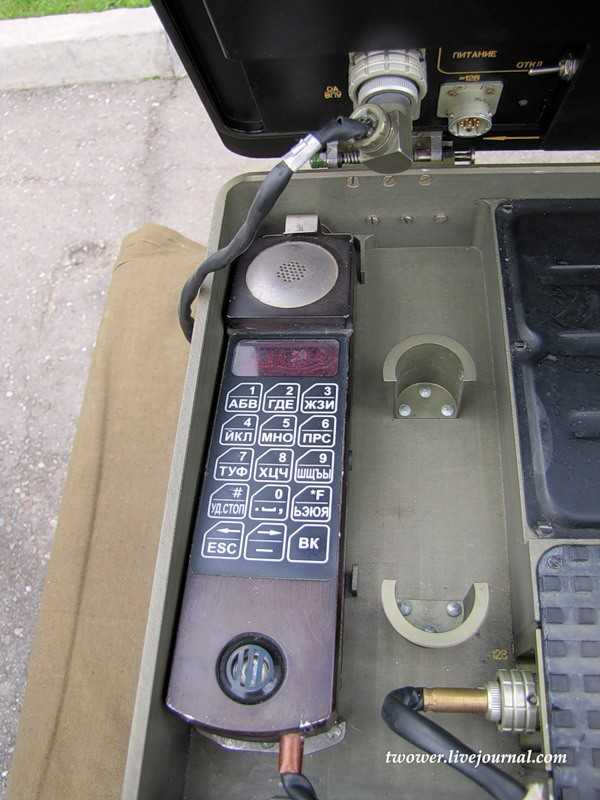

Малогабаритная станция спутниковой связи Р-438-М, используемая в разведывательном батальоне и батальоне связи

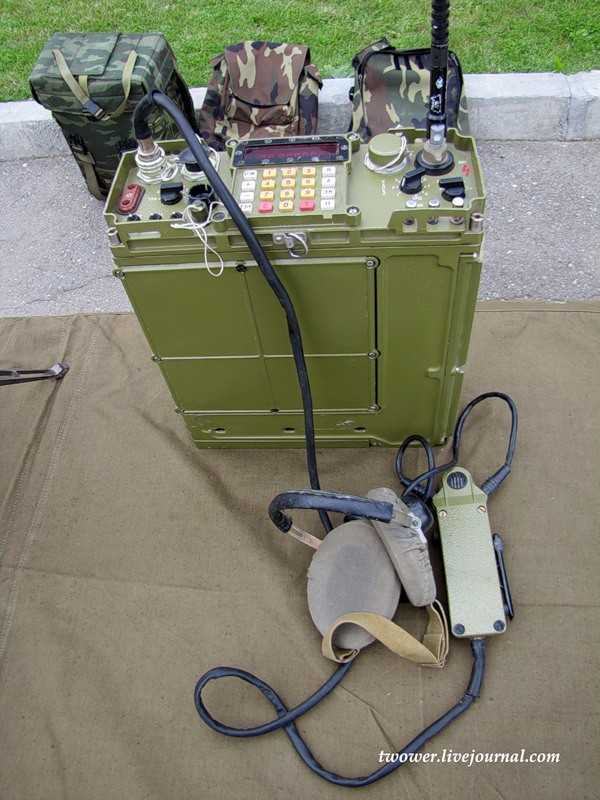

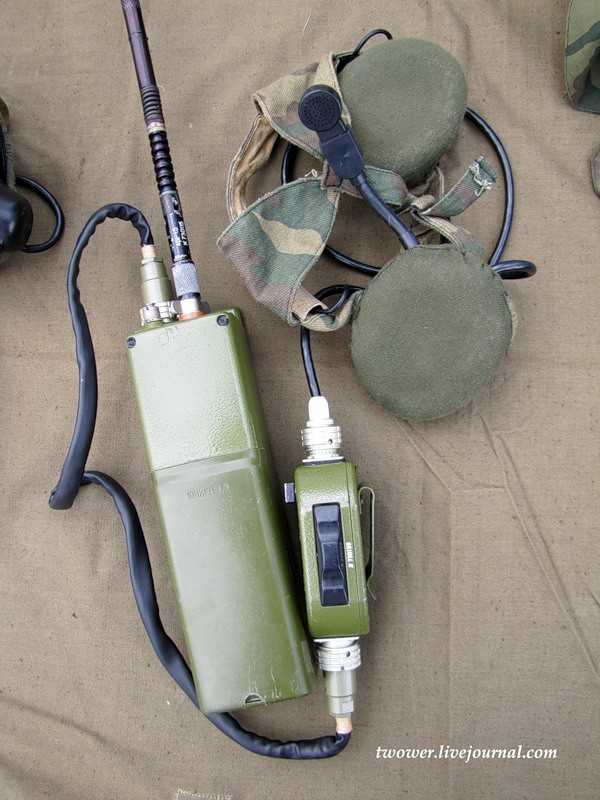

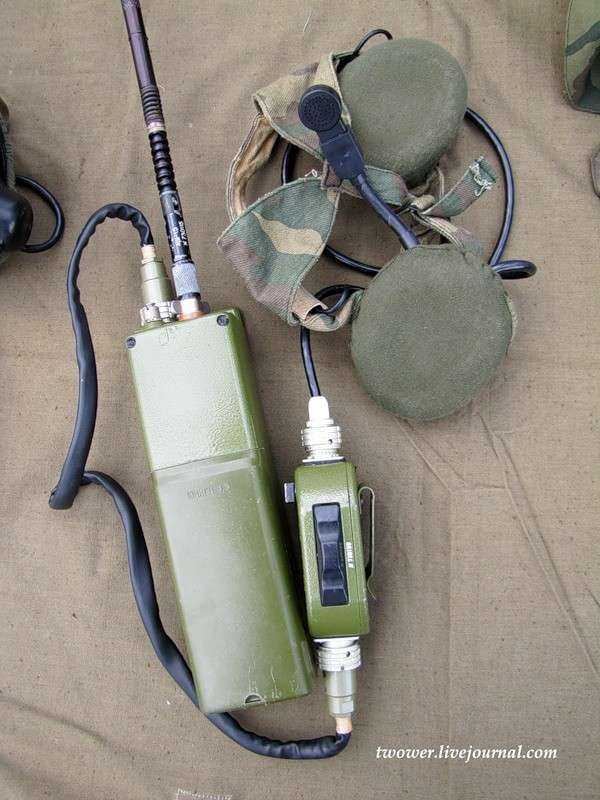

Носимая радиостанция УКВ диапазона Р-168-5КН, используемая в подразделениях связи

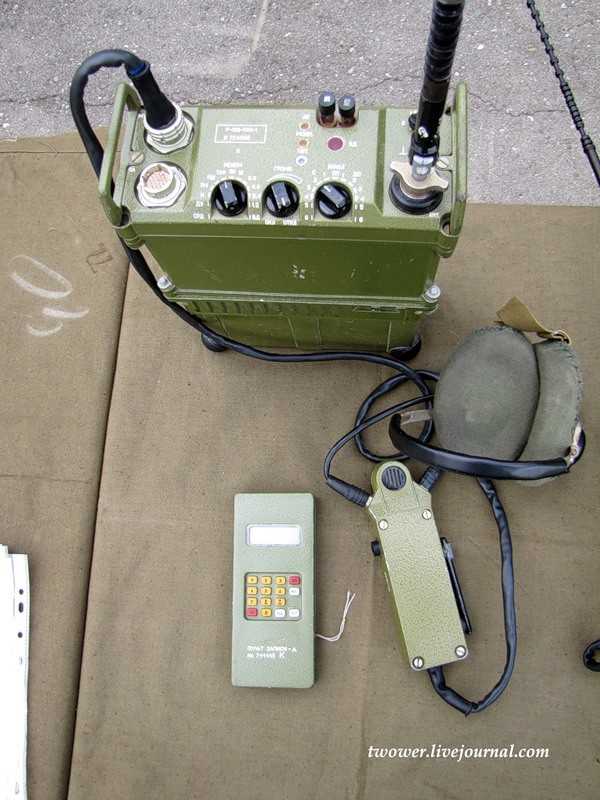

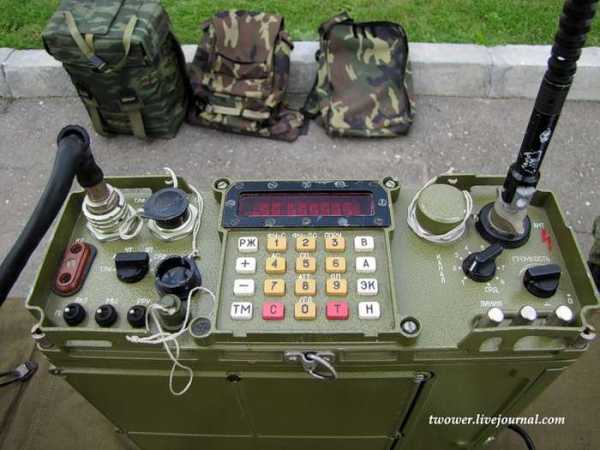

Носимая радиостанция Р-168-5УН-1 звена рота-батальон

Сейсмические датчики закапываются в землю и определяют приближение наземных целей, различая человека и бронетехнику.

Местонахождение датчиков фиксируется с помощью блока ГЛОНАСС/GPS

Комплекс разведывательно-сигнализационных средств 1К119 «Реалия-1/10».

Портативная радиостанция Р-168-1КЕ КВ-диапазона

Переносная радиолокационная станция наземной разведки «Кредо-М1».

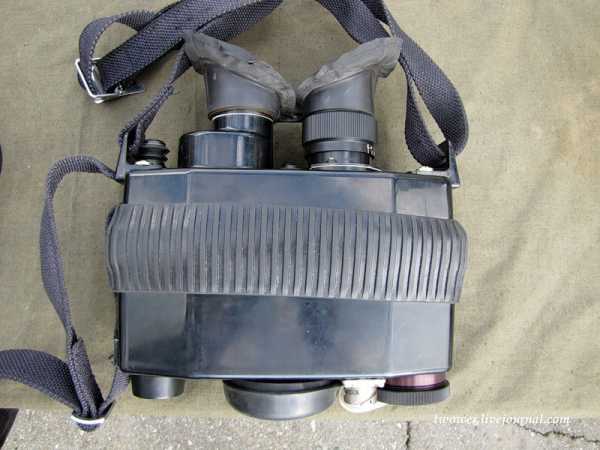

Мобильный прибор наблюдения и разведки 1ПН91-2

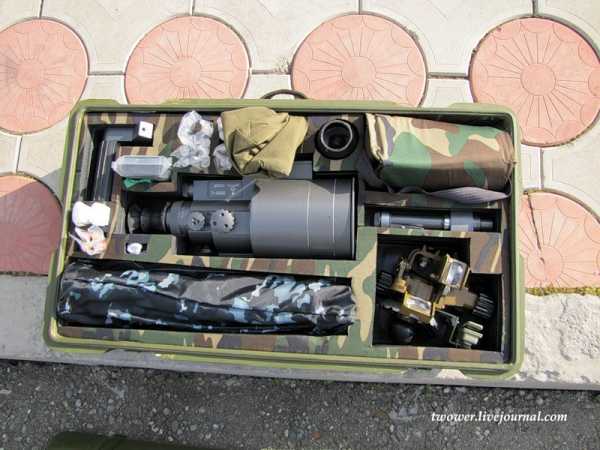

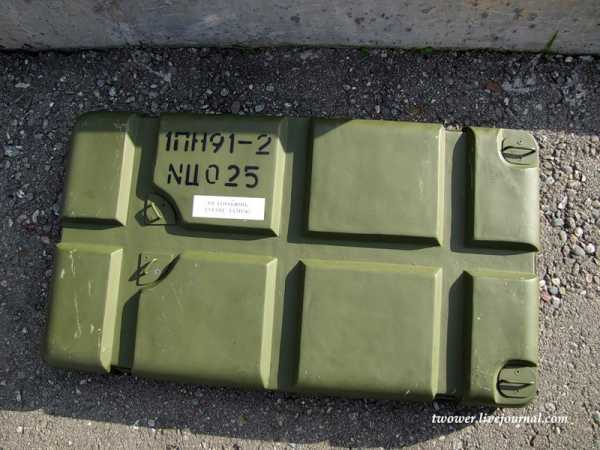

Контейнер для переноски.

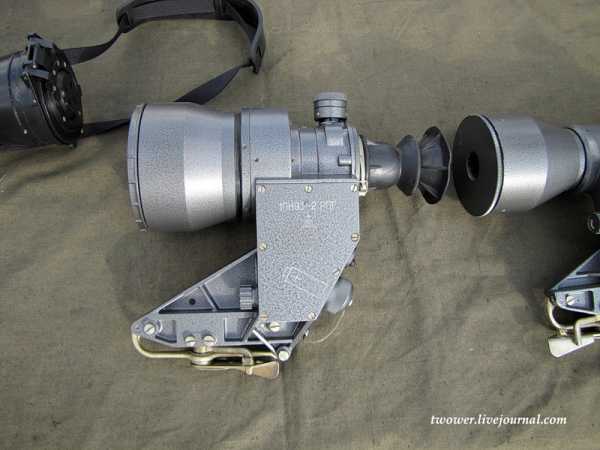

Ночной прицел 1ПН93-2 для РПГ.

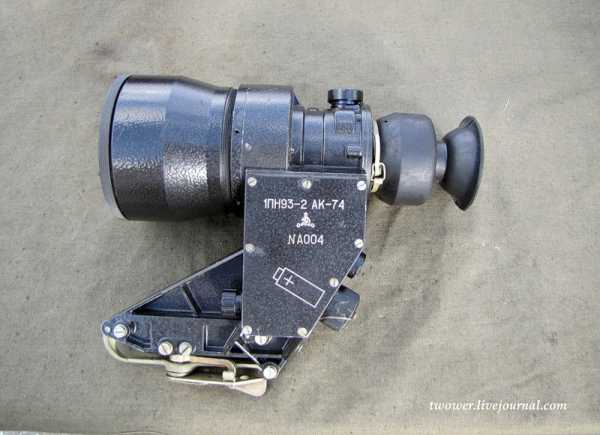

Ночной прицел 1ПН93-2 под АК-74.

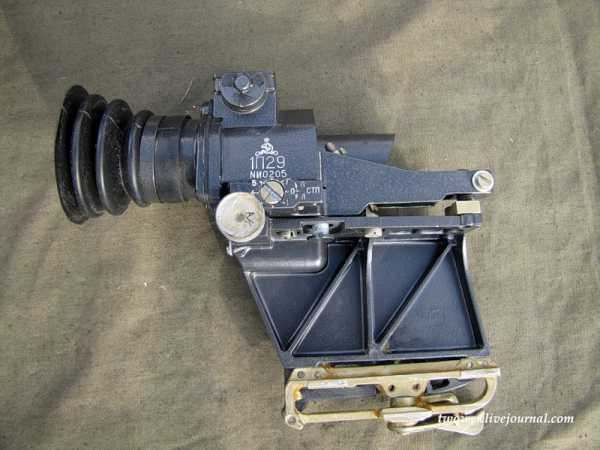

Унифицированный стрелковый прицел 1П29 для Ак-74, РПК-74 и ПКМ.

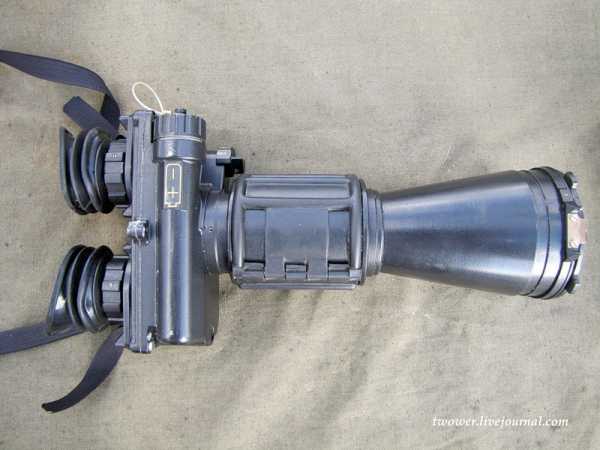

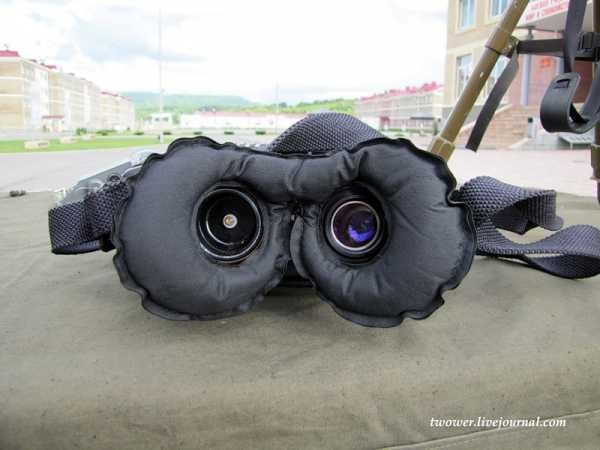

Прибор ночного видения 1ПН94.

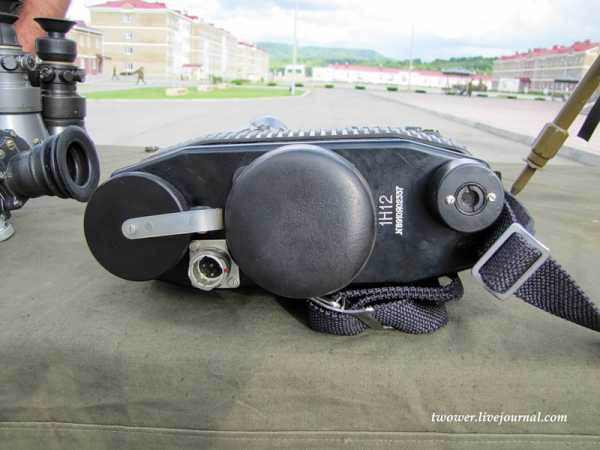

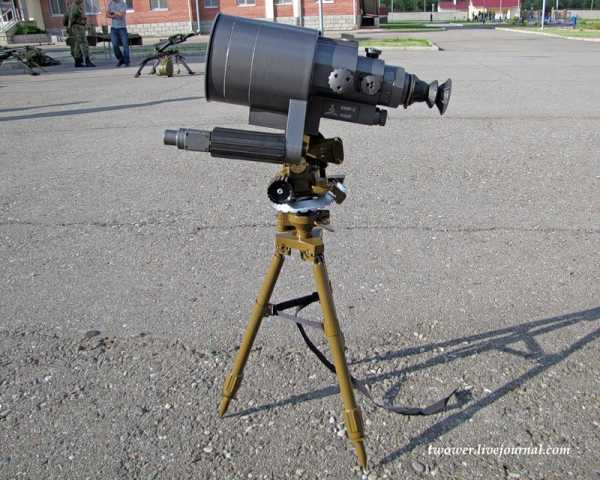

Оптический монокуляр со стабилизированным полем зрения ОМС-1 «Роульс» (1Н12), предназначен для ведения наблюдения с борта движущегося носителя с рук оператора.

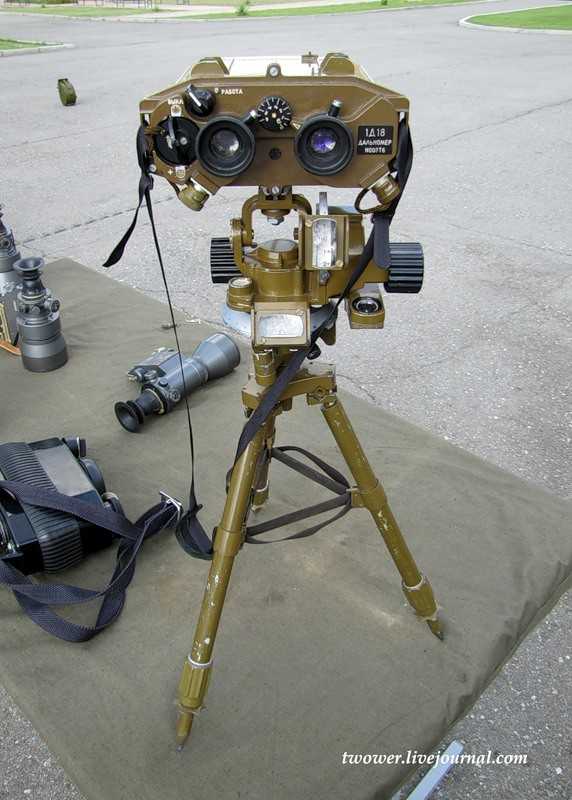

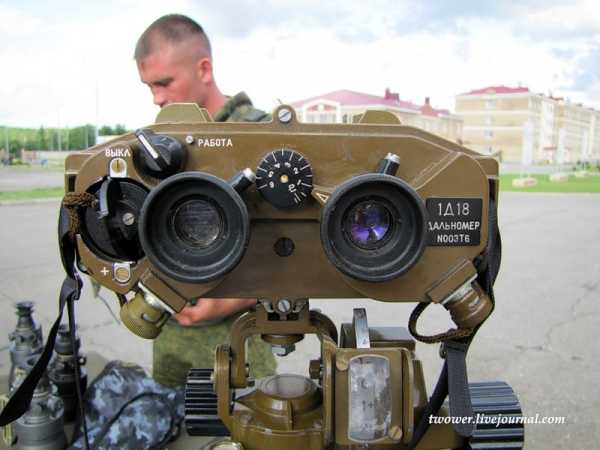

Лазерный бинокль-дальномер унифицированный 1Д18
44.

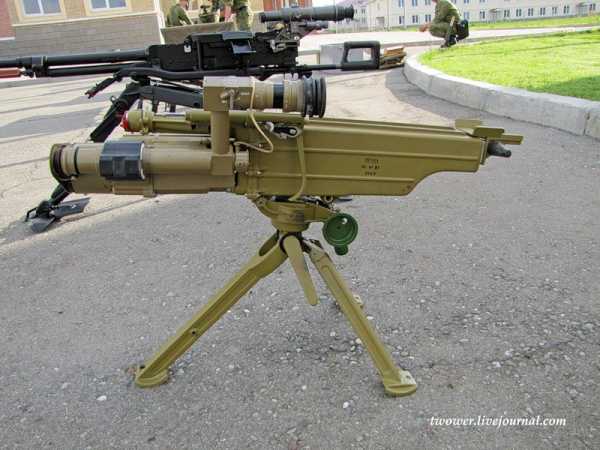

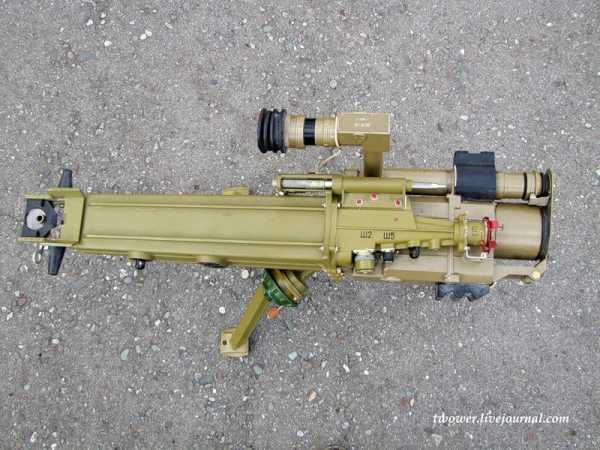

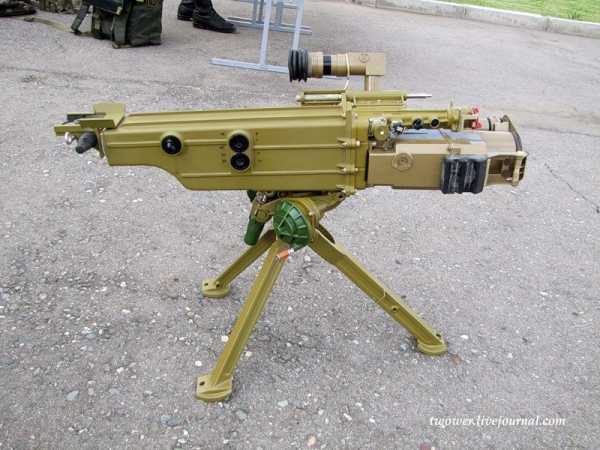

Переносная пусковая установка 9П151, входящая в состав ПТРК 9К115 «Метис».
