Минобороны показало пусковую установку “Искандер-М” под ракеты 9М729
Сегодня иностранным военным атташе и представителям российских и зарубежных СМИ Минобороны РФ продемонстрировало пусковую установку «Искандер-М» с четырьмя ракетами 9М729 и транспортно-пусковой контейнер ракеты в рамках брифинга в парке «Патриот».
На установке можно разместить четыре ракеты, а не две, как на установке для ракет 9М728.
На базе Конгрессно-выставочного центра Военно-патриотического парка ВС «Патриот» Министерство обороны России в рамках добровольной транспарентности провело специальный брифинг для иностранных военные атташе с представлением ракеты 9М729.
«На брифинг были приглашены военные атташе и представители военно-дипломатического корпуса государств ОДКБ, БРИКС, Евросоюза и НАТО, а также некоторых других европейских и азиатских стран», — сказали в Минобороны.
Брифинг посетили более 20 представителей дипломатического корпуса зарубежных стран. «Военные атташе США, Великобритании, Франции и Германии, а также представители НАТО и Евросоюза, которым было направлено приглашение, от посещения брифинга воздержались«, — подчеркнули в оборонном ведомстве.
Участникам мероприятия впервые было продемонстрировано изделие (крылатая ракета 9М729 оперативно-тактического ракетного комплекса «Искандер-М»), а также представлена информация об устройстве образца вооружения и его тактико-технических характеристиках.
В частности, на смотровой площадки можно было увидеть самоходную пусковую установку в стартовом положении, транспортно-пусковой контейнер изделия 9М729 и транспортно-пусковой контейнер крылатой ракеты 9М728.
В освещении брифинга приняли участие около 250 журналистов, в том числе свыше 100 представителей зарубежных средств массовой информации.
Выступивший перед его участниками заместитель Министра иностранных дел РФ Сергей Рябков отметил, что «события последнего времени со всей очевидностью указывают на то, что определенные силы в США не были заинтересованы в том, чтобы дать нам возможность опровергнуть в ходе технического экспертного диалога свои ошибочные либо сфабрикованные сведения, ведь это позволило бы раз и навсегда закрыть данный вопрос».
«Ясно, что соответствующая проблема создавалась и раздувалась отнюдь не для того, чтобы так просто снять ее с повестки дня», — подчеркнул дипломат.
Российское военное ведомство на брифинге представлял начальник ракетных войск и артиллерии Вооруженных Сил Российской Федерации генерал-лейтенант Михаил Матвеевский.
Тезисы выступления начальника ракетных войск и артиллерии Вооруженных Сил Российской Федерации генерал-лейтенанта Михаила Матвеевского:
«…Договор между Союзом Советских Социалистических Республик и Соединенными Штатами Америки о ликвидации их ракет средней дальности и меньшей дальности подписан 8 декабря 1987 года в Вашингтоне и является бессрочным.
Стороны взяли на себя обязательства ликвидировать свои ракеты наземного базирования средней дальности и меньшей дальности, пусковые установки таких ракет, а также связанные с ними вспомогательные сооружения и оборудование.
В дальнейшем не производить никаких ракет наземного базирования средней и меньшей дальности, никаких ступеней и пусковых установок таких ракет, а также не проводить летные испытания таких ракет.
К июню 1991 года СССР уничтожил 1846 ракет средней и меньшей дальности, из них 889 – средней дальности и 957 – меньшей дальности.
В качестве жеста доброй воли Советский Союз также ликвидировал новейшую на то время ракету оперативно-тактического ракетного комплекса «Ока», максимальная дальность полета которой составляла 400 км. Были ликвидированы 106 пусковых установок и 239 ракет данного ракетного комплекса, хотя он не подпадал под действие Договора.
На сегодняшний день действующими обязательствами сторон по Договору о РСМД являются запрет на производство ракет наземного базирования средней и меньшей дальности, ступеней и пусковых установок таких ракет, а также на проведение летных испытаний таких ракет.
Россия выполняла и продолжает неукоснительно соблюдать положения Договора и не допускает каких-либо нарушений.
В настоящее время США развернута кампания по обвинению России в нарушении Договора о РСМД. Их суть сводится к тому, что в Российской Федерации создана крылатая ракета наземного базирования, якобы имеющая дальность полета свыше 500 км. При этом никаких объективных данных, подтверждающих нарушение Россией Договора о РСМД, нам не представлено.
Сегодня мы в рамках добровольной транспарентности предоставим информацию о крылатой ракете 9М729, которая по версии США отождествляется с нарушением Договора от 8 декабря 1987 года.
Крылатая ракета 9М729 является модернизированным вариантом крылатой ракеты 9М728, которая входит в состав комплекса «Искандер-М»
Модернизация крылатой ракеты 9М728 была направлена на повышение мощности боевой части и точностных характеристик.
Ракеты 9М728 и 9М729 унифицированы по большинству основных агрегатов.
На ракете 9М729 размещено боевое оснащение повышенного могущества и новый бортовой комплекс управления, обеспечивающий более высокую точность поражения цели.
Изменение количества боезаряда и внедрение дополнительной аппаратуры при сохранении диаметра ракеты привело к увеличению ее длины и соответственно размера транспортно-пускового контейнера. Общая длина транспортно-пускового контейнера возросла на 53 см.
Хотел бы подчеркнуть, что ракеты 9М728 и 9М729 снаряжаются боеголовкой и заправляются топливом только в заводских условиях. Масса топлива при этом обеспечивает максимальную конструктивную дальность полета, ограниченную требованиями Договора о РСМД. В войска они поставляются в специальных контейнерах. Изменение массы топлива и дозаправка ракеты в войсковых условиях невозможны.
В войсках осуществляется только хранение ракет, их содержание на пусковых установках и транспортно-заряжающих машинах, проведение регламентных работ.
Остановлюсь на конструктивно-компоновочных схемах ракет 9М728 и 9М729.
Особо хочу обратить ваше внимание на то, что стартовый и маршевый двигатели с топливной системой ракеты 9М729 остались без изменений – объем (масса) топлива остается такой же, как в крылатой ракете 9М728.
Вместе с тем доработка головной части и системы управления, наряду с увеличением длины ракеты, привели к росту ее массы.
В результате максимальная дальность полета ракеты 9М729 уменьшилась на 10 км по сравнению с ракетой 9М728 и составляет 480 км. Указанная дальность была подтверждена в ходе СКШУ «Запад-2017».
Крылатая ракета 9М729 (РК «Искандер-М»). Фото ©Сергей Бобылев/ ТАСС
Изменившиеся по длине габаритные размеры ракеты 9М729 и ее контейнера не позволяют разместить его на самоходной пусковой установке взамен изделия 9М728. Поэтому для ракеты 9М729 разработан специализированный вариант самоходной пусковой установки. Кроме того, на нем размещаются четыре ракеты 9М729, а не две ракеты 9М728, как на старой пусковой установке. Соответственно, это привело к увеличению длины пусковой установки и ее высоты.
Что касается заявлений Соединенных Штатов Америки о пусках ракет на полигоне Капустин Яр в Астраханской области, то могу вам сказать, что кроме ракетных войск и артиллерии Сухопутных войск, на данном межвидовом полигоне проводятся испытания ракет для Ракетных войск стратегического назначения, Воздушно-космических сил и войсковой противовоздушной обороны Вооруженных Сил Российской Федерации.
Как видите, на полигоне испытывается широкий спектр различных изделий, осуществляющих полет в том числе и на дальность, превышающую 500 км.
Таким образом, за период с 2008 по 2014 год на полигоне проведено более 100 пусков ракет различного назначения. При этом все пуски ракет класса «земля-земля» проводились на дальность, не превышающую ограничения, предусмотренные Договором о РСМД. Исключения составляют только пуски ракетных средств стратегического назначения, уведомления по которым направлялись США в рамках Соглашения от 1982 года…»
∗∗∗∗∗
Подводя общий итог, начальник ракетных войск и артиллерии Вооруженных Сил Российской Федерации генерал-лейтенант Михаил Матвеевский отметил, что представленные показатели наглядно демонстрируют повышенную транспарентность России в области ракетостроения и подтверждают приверженность безусловному выполнению Договора между СССР и США о ликвидации их ракет средней дальности и меньшей дальности.
Справка
Крылатая ракета 9М729 является модернизированным вариантом крылатой ракеты 9М728, которая входит в состав комплекса «Искандер-М«. Разработана в екатеринбургском ОКБ «Новатор». На ракете 9М729 размещена более мощная боевая часть и новый комплекс управления для повышения точности поражения. Ракеты 9М728 и 9М729 унифицированы по большинству основных агрегатов.
США утверждают, что дальность ракеты 9М729 превышает ограничение в 500 км, установленное ДРСМД и требуют уничтожить эти ракеты, угрожая выходом из договора.
Из сообщения пресс-службы Минобороны РФ
dfnc.ru
О «крылатом» Искандере.: judgesuhov — LiveJournal
Был в Советском Союзе интересный Оперативно-тактический ракетный комплекс (ОТРК) «Ока» созданный Сергеем Павловичем Непобедимым и в инициативном порядке уничтоженный «меченным» и грузином Шеварнадзе руководством СССР (комплекс не подходил под действие договора РСМД).
Из комплекса «Ока» родился впоследствии небезызвестный «Искандер», взявший все лучшее от прародителя.
В последнее время наши партнё… соперники раздувают из-за него сыр-бор. В чем дело?
Им не нравится, что помимо баллистических оперативно-тактических ракет (ОТР) 9М723 комплекс может вооружаться еще и крылатыми — Р-500 (9М728). Дескадь — мы нарушаем договор РСМД.
Кстати, почему-то в этих ваших интернетах пишут (причем довольно-таки серьезные издания), что ракета Р-500 — разработка ОКБ «Новатор», потомок «Граната» и родственница нашумевшей в Сирии КР 3М14 комплекса «Калибр».
Однако, ракета Р-500 вовсе не «Новаторовская», а «Коломенская» — из Коломенского Бюро Машиностроения (КБМ).
Потому, кстати, вопросы по ее дальности полета (и ТТХ в целом) — закономерны.
Наши заявляют о дальности полета в 500 км, что странно… Учитывая массо-габаритные характеристики, сходные с РК-55 и 3М14 (имеющих дальность соответственно — 3000 и 2600 км).
Возможно дальность ракеты упала вследствие более мощной боевой части? Единственная цифра массы БЧ всреченная мною в сети — 480 кг (РК-55 имела БЧ массой ок. 200 кг), но может это путанница с ракетой 9М723.
Та же 3М14, имея потяжелевшую БЧ (предполагаю — 450 кг, как и у экспортной 3М-14Э) летит гораздо дальше.
Возможно дальность ракеты действительно искусственно ограничена 500 км, дабы соблюсти договор РСМД.
А возможно дальность ракеты больше, но мы об этом никому не расскажем в договоре фигурирует дальность ракет, на которую те фактически были испытаны, а у нас она далеко не летала… и джентльмен джентльмену верит (с)…
А может ей и вправду только на 500 км топлива отсыпали. 🙂
В общем… дальность ракеты Р-500 — тайна покрытая мраком. Примем ее равной 500 км, как заявляет наше МО.
Крылатая ракета 9М728
Так же как и прочие русские одноклассницы ракета имеет два двигателя: стартовый — РДТТ и маршевый — ТРДД-50БЭ.
В отличие от некоторых одноклассниц — двигатель находится внутри корпуса КР и не выдвигается.
Скорость полета дозвуковая — 230-260 м/с.
Сколько КР поместится на одной пусковой «Искандера»?
На фото, которые я встречал, пусковая «Искандера» несет либо 2, либо 4 транспортно-пусковых контейнера (ТПК) для КР.
Думаю все же, что она может их утащить 6 шт.
Грузоподъемность МАЗ-79111 и МАЗ-543М (предполагавшиеся шасси пусковой установки 9В2413 комплекса РК-55) — 22 и 20 тонн соответственно.
Грузоподъемность шасси МЗКТ-7930 (на котором базируется «Искандер») от 22 до 24 тонн.

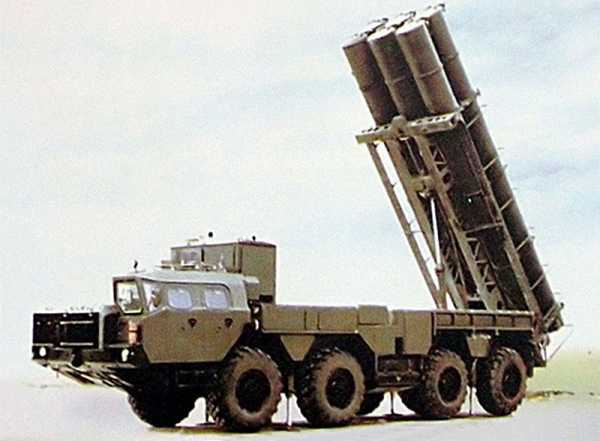

ПУ комплекса РК-55 «Рельеф»
Т.е. рассуждая теоретически — возможно смонтировать и 6 ТПК с ракетами, как предусматривалось в комплексе РК-55 «Рельеф».
Но отчего-то мне кажется, что разделение на «Коломенскую Р-500» и «Новаторовскую 3М14» — не суть важно.
Ибо по диаметру ТПК семейство «Калибров» на «Искандер-К» должно входить. Рискну предположить, что военные изначально предусмотрели унификацию, позволяющую пихать «новаторовские» КР в ТПК «Искандера».
Тогда, конечно, обеспокоенность США можно понять. Понять… и простить, ага.
Ибо формально им в нашу сторону предъявить нечего. Как и с РСД-10 «Пионер», ой то есть МБР РС-26 «Рубеж».
А вообще-то у них у самих с системой ЕвроПРО «рыло в пуху».
Ибо говорил и буду говорить, что американские противоракеты GBI (Ground-Based Interceptor), созданные на основе МБР «Минитмен» — это по-сути ракеты средней дальности. Притом даже от шахт американцы не отказались.
Размещённая в Польше (по-сути на «пистолетной дистанции») «противоракета» GBI, имеет подлетное время до Москвы и основных пунктов управления — несколько минут. А по дальности — ИМХО, способна достать до Сибири.
В информации по американской ПРО в Европе нет даже упоминания самого главного элемента системы — парных пунктов радиоуправления и радиосвязи ракет-перехватчиков GBI и их головок самонаведения, входящих в систему IFICS (In-Flight Interceptor Communications System). Хотя без системы IFICS ни одно из всех остальных средств ПРО не имеет технической возможности для точного наведения ракет-перехватчиков на баллистическую цель. Вот и думайте зачем нужно это «ЕвроПРО».
judgesuhov.livejournal.com

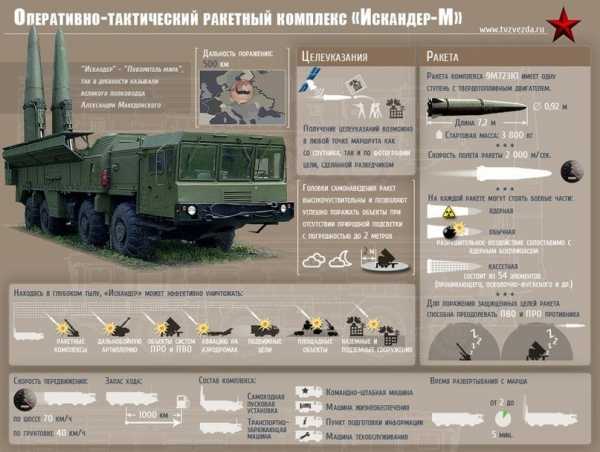

«Искандер» великий: Оперативная стратегия | Журнал Популярная Механика
Чем сегодня «грозит шведу» Российская Федерация: высокоточный оперативно-тактический ракетный комплекс сухопутных войск «Искандер».
Искандер — арабский вариант имени Александра Македонского, «Завоевателя Вселенной», который на востоке прославился как Искандер Зулькарнайн
Температурный диапазон эксплуатации — от -50 до 50 по Цельсию

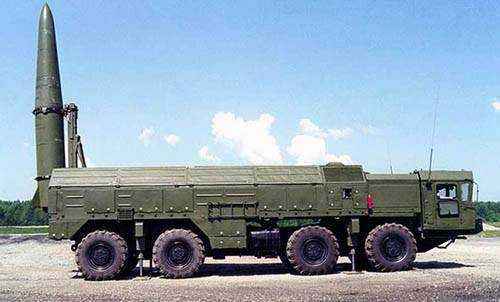

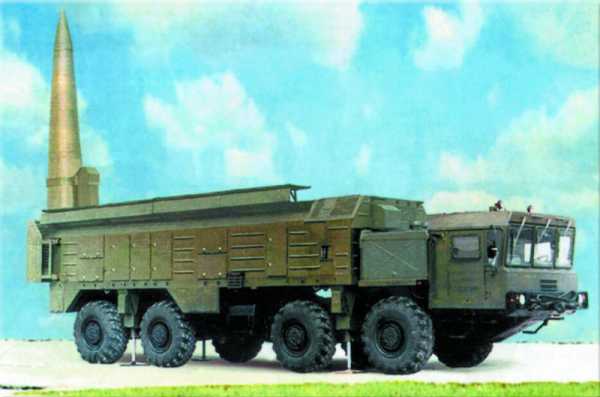

Самоходно-пусковая установка комплекса
Сверху вниз: транспортно-заряжающая машина, машина жизнеобеспечения, командно-штабная машина

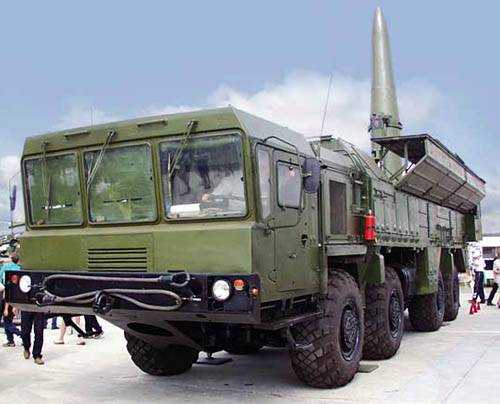

На военно-технической выставке: экспортный вариант
Зачем
Для начала нам придется разобраться с тем, что вообще такое «оперативно-тактический ракетный комплекс» (ОТРК), для чего они появились и с какой целью могут использоваться.
Последние крупномасштабные военные конфликты показывают, что существует совершенно определенная тенденция к ограничению борьбы на переднем крае. Экономить живую силу сегодня не просто модно: это позволяет сберечь ее для решающего удара, а первоначальную тяжесть войны берут на себя средства борьбы «с галерки» — авиация и ракеты средней и меньшей дальности.
При этом ракеты имеют перед самолетами ряд преимуществ и хотя не способны полностью подменить их собой, позволяют обойтись меньшими потерями и в финансовом, и в человеческом смысле. Именно для подобного удара и создаются ракетные комплексы, хорошим примером которых может служить советская «Точка» (в современном модифицированном виде — «Точка-У»). В локальных конфликтах это прекрасное оружие сдерживания, а для стран с небольшой площадью территории может стать полноценным стратегическим вооружением — то есть, способным поражать цели в любой ее точке.
Итак, тактические ракетные комплексы (в отличие, скажем, от межконтинентальных) предназначены для поражения противника непосредственно в области боевых действий. Ядерные боеголовки на такие ракеты сегодня устанавливать запрещено, это же касается химических и бактериологических зарядов — хотя в теории технически это возможно. Впрочем, и обычных боезарядов хватает: на тактические ракеты могут устанавливаться фугасные, зажигательные, противотанковые заряды и боеприпасы объемного взрыва.
Чтобы использование всего этого арсенала в современных условиях было эффективным, к ОТРК предъявляются самые серьезные требования по части точности стрельбы, автономности, мобильности, маневренности, быстроте развертывания, скрытности подготовки и нанесения удара, высокой автоматизации пуска и вероятности преодоления средств противоракетной обороны.
Разработка
Как и в случае других вооружений такой сложности, разработкой комплекса занималось сразу множество конструкторских бюро и институтов, но головным предприятием выступило коломенское ФГУП «КБ Машиностроения», на счету которого великое множество легендарных средств защиты и нападения — зенитные комплексы «Игла» и ракетные «Точка-У», средства активной защиты «Арена»… здесь спроектирована львиная доля советских и российских минометов всех типов.
Работы над «Искандером» (по классификации НАТО SS-26 Stone) начал еще легендарный генеральный конструктор Сергей Павлович Непобедимый, взяв за основу крайне удачный ракетный комплекс «Ока» (SS-23 Spider в классификации НАТО). По некоторым данным, это был первый в истории ракетный комплекс, в котором задача преодоления средств ПРО решена с вероятностью, близкой к единице. К сожалению, эти великолепные комплексы были уничтожены по договору СССР — США от 1987 г. (мы еще вернемся к этому политическому ниже).
Продолжил разработку ученик Непобедимого и нынешний руководитель и генеральный конструктор КБ Машиностроения Валерий Кашин. И продолжил уже с учетом того, чтобы продукт полностью укладывался в рамки действующих международных договоров.
Первое, что важно в «Искандере» — это большая дальность стрельбы, быстрота развертывания (время развертывания — 30 минут, до пуска — 4−16 минут, а интервал между пусками — 1 минута) и нанесения удара. В итоге комплекс практически не «маячит» в досягаемости противника и малоуязвим для него. Второе — крайняя точность стрельбы, что позволяет поражать средства ПВО и ПРО, вражеские самолеты и вертолеты (на аэродромах), командные пункты, узлы связи, а также ракетные комплексы и дальнобойную артиллерию противника.
Конечно, если на комплекс установить крылатые ракеты, арсенал целей значительно расширится, использование их на «Искандерах», похоже — дело времени. К этому вопросу мы еще вернемся ниже, а пока рассмотрим «обычные» ракеты.
Ракета
Каждый ОТРК «Искандер» несет 2 ракеты 9М723К1 на пусковой установке и еще 2 в запасе. Это твердотопливные одноступенчатые ракеты, главное преимущество которых — управляемость и маневренность на всем протяжении полета, с помощью аэродинамических и газодинамических рулей.
Самые активные маневры происходят на самых важных — стартовом и конечном — участках. Основное полетное время ракета проводит на большой — до 50 км — высоте, а конструкция и специальное покрытие делают ее практически невидимыми для радаров. Эта часть полета проходит на скорости около 2 100 км/ч. При этом на подлете к цели скорости и, соответственно, перегрузки на ракету достигают 20−30 единиц; потенциальная ракета-перехватчик должна лететь на скоростях с перегрузками еще в 2−3 раза большими, что пока что невозможно. В итоге «поймать» ее, прямо скажем, нереально.
Однако добраться до противника — еще полдела. Нужно точно поразить цель. Для этого ракета оснащена инерциальной системой наведения, а на последних этапах полета включается полностью автономная оптическая головка самонаведения. Для ее работы ракета уже в полете сама формирует оптическое изображение местности (при необходимости — и в ночное время) и сравнивает его с загруженным при подготовке к пуску «эталоном».
Этот механизм, реализованный и на некоторых американских ракетах, весьма надежен, точен и защищен от современных средств радиоэлектронной борьбы. Ей не нужны корректирующие сигналы со спутников. Впрочем, в качестве полезного дополнения ракета вполне может воспользоваться данными систем GPS или ГЛОНАСС.
Собственно, точность стрельбы «Искандеров» засекречена. По одним данным, при дальности стрельбы до 500 км (в обычной версии) ракеты «Искандера» поражают цель с круговым вероятным отклонением 20−30 м. Иначе говоря, 50% выстрелов окажутся в очерченном вокруг мишени круге с таким радиусом, а из оставшихся 43% — в круге с радиусом 40−60 м. Однако более надежными выглядят сообщения о том, что КВО этих ракет не превышает пары метров!
Стартовая масса ракеты — 3,8 тонн, боевая часть весит 480 кг. Ракета может оснащаться 10-ю типами боевых частей, в том числе и кассетными.
Экипаж и боевые машины
«Искандер» — это не только ракета и даже не просто ракета на пусковой установке. Это целый комплекс, включающий 6 отдельных машин, нашпигованных самой современной электроникой и, конечно, боевой расчет высококвалифицированных военных.

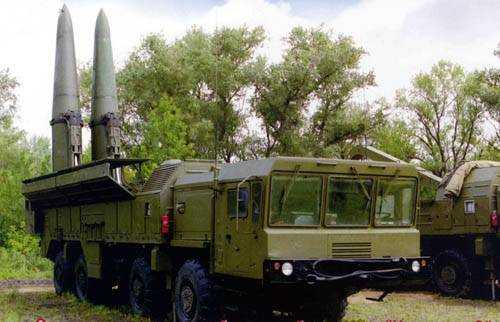

Самоходно-пусковая установка (СПУ) предназначена для хранения, транспортировки, подготовки и запуска по цели двух ракет. СПУ может реализовываться на основе колесных шасси формулы 8х8, которые производятся в Белоруссии, или отечественного БАЗ-6909 Брянского автозавода. (Кстати, рекомендуем заглянуть в нашу статью, посвященную советским военным тягачам-гигантам: «Динозавры Страны Советов».) СПУ способна взять на борт 19 т полезной нагрузки и двигаться по шоссе на скорости до 70 км/ч. Запас хода — 1000 км, расчет — 3 человека.
Пусковая установка очень быстро разворачивается: время от начала подготовки к пуску ракет и до начала отхода с ударной позиции после него не превышает 20 минут. При этом ей не требуется заранее подготовленных позиций; СПУ может работать везде, кроме болота и особо сыпучих песков. Экипажу даже не приходится выходить из кабины, все управление сосредоточено там.
Транспортно-заряжающая машина (ТЗМ). Несет еще 2 ракеты и погрузочно-разгрузочный кран на шасси МАЗ-79306. Расчет — 2 человека. «Отстрелявшись», пусковая установка отходит в укрытие, к ТЗМ, где быстро перезаряжается и снова готова к нанесению удара.
Командно-штабная машина (КШМ), как ясно из ее названия, обеспечивает управление всем комплексом «Искандер». Она реализована на колесном шасси обычного КамАЗа, имеет 4 автоматизированных рабочих места. Дальность радиосвязи достигает 300 км (50 км на марше), расчет задания для ракет занимает не более 10 секунд, передача команд — еще 15 секунд. Развертывание и свертывание производятся за полчаса.
Машина регламента и технического обслуживания (МРТО) предназначена для проверки бортовой аппаратуры ракет и приборов, для проведения текущего ремонта. Весь цикл необходимых по регламенту проверок ракеты полностью автоматизирован и занимает всего 18 минут. Расчет 2 человека, колесное шасси КамАЗовское.
Пункт подготовки информации (ППИ) определяет координаты цели, готовит необходимые для ракет данные и передает их на пусковую установку (на первую задачу этот «мозг» тратит не более 2 минут, а на вторую — 1 минуту). Здесь готовится, что называется, «полетное задание» для ракеты, а также эталоны для системы оптического наведения. ППИ интегрирован со средствами современной разведки и может получать задания и назначенные цели из всех необходимых источников, в том числе со спутника, самолета или беспилотника. Расчет — 2 человека.
Машина жизнеобеспечения (МЖ) — для отдыха и питания боевых расчетов, вмещает единовременно до 8 человек.
Ракетные модификации
Сегодня семейство «Искандеров» включает в себя три модификации:
«Искандер-М». Вариант для поставки в вооруженные силы России. Дальность до 500 км. «Искандер-Э». Экспортный вариант с дальностью стрельбы до 280 км и только с 1 ракетой на пусковой установке. «Искандер-К» модифицирован специально для стрельбы крылатыми ракетами. На него могут устанавливаться новые ракеты Р-500 (такой вариант был успешно опробован в 2007 г.), что увеличит дальность стрельбы до 2 тыс. км. Пока такой вариант лишь прорабатывается и на вооружении не стоит ни одного «Искандера-К». Впрочем, и без переоснащения крылатыми ракетами размещенные в Калининградской области «Искандеры» будут накрывать всю территорию Литвы, Латвии, Польши, восток Чехии и Германии, юг Эстонии. Здесь стоит заметить, что пока еще действует Договор о ликвидации ракет средней и малой дальности, подписанного Михаилом Горбачевым и Рональдом Рейганом в 1987 г. По его условиям, Россия (как и США) обязуется не производить и не развертывать наземные ракеты малой (500−1000 км) и средней (1000−5500 км) дальности.
Однако надо учитывать тот факт, что США еще в 2002 г. в одностороннем порядке вышли из участия в еще одном важнейшем договоре — об ограничении систем ПРО (1972 г.), согласно которому страны не развертывать системы или компоненты ПРО для борьбы со стратегическими ракетами, не создавать системы ПРО территории страны и ограничиться одним элементом — либо вокруг столицы, либо в районе сосредоточения пусковых шахт (в России — центр в столице, в США — на базе Гранд-Форкс).
В связи с этим Россия также не раз заявляла о готовности тоже выйти из договора 1987 г. для нейтрализации потенциальной угрозы, которую несут для нашей страны элементы американской ПРО в Европе. Так что реализация проекта установки ракет Р-500 на «Искандеры» — вопрос более политический, чем технический, и все зависит от доброй воли российских и американских властей.
Читайте и о других грозных «аргументах» современной российской армии: «Гнев Нептуна» (межконтинентальные ракеты подводного базирования «Булава»), «Белые лебеди» (сверхзвуковые стратегические бомбардировщики Ту-160) и «Петр Морской» (тяжелый атомный крейсер «Петр Великий»).
www.popmech.ru
Крылатые ракеты типа «Калибр» могут быть размещены на пусковой установке системы «Искандер-М»
Итак, хорошая новость: крылатые ракеты «Калибр», которые были запущены с Касписйской флотилии по боевикам ИГИЛ, могут быть легко установлены на многоцелевой ракетной системе «Искандер-М». В переводе на русский язык это значит: «Здравствуй, вражеская Европа!. Не нарушая договора о сокращении ракет средней и малой дальности, мы берём тебя всю на ядерный прицел (включая главного мирового манипулятора и кукловода — Великобританию)».В связи с этим нужно довести число «Искандеров» в Калининграде до пятисот штук.
Немного истории. После того, как стало ясно, что многоцелевой ракетной системе «Искандер-М» быть и удаётся решать вопрос размещения на унифицированной стартовой пуской установке (СПУ) и баллистической ракеты со своей системой прицеливания и крылатой ракеты со своими системами ввода информации перед стартом, думаю, вопрос размещения новых типов полезной нагрузки перетёк в стадию решения вопросов механики — возможности подъемного механизма, габариты кузова СПУ, возможности системы прицеливания для балистики и передачи информации для крылатых ракет, модернизации оборудования топопривязки и связи.
Думаю, что первым заходом в тему была пусковая установка, которую показывали на МАКСе в 2009 г. и названная нами «9П78 вариант 2». Установка имеет измененный кузов — увеличена его высота и, вероятно, длина. При чем тут длина-то, спросит иной читатель? А вот…

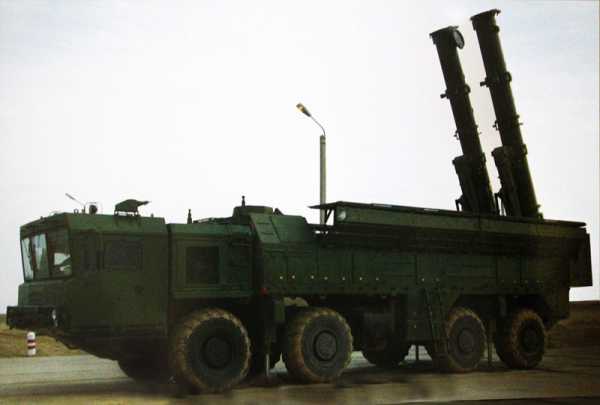

СПУ 9П78 вариант 2 на авиасалоне МАКС-2009 представлена как часть ракетного комплекса Club-M.
Ракеты 9М728 / Р-500 стандартно входящие в состав комплекса «Искандер-М» имеют длину не более 6.5 м. Вообще, если судить по фотографиям, то они подобны ракетам комплекса «Калибр-НК» для работы по наземным целям в экспортном исполнении 3М14Э. Ну или очень близки к ним по внешнему виду и компоновке. Дальность действия таких ракет официально 300 км. Ну, или не более 500 км в связи с Договором о сокращении РСМД. Далее, но в Сирии при пусках из акватории Каспийского моря применялись ракеты с дальностью не менее 1500 км. Если поработать с фотографиями пусков этих ракет, то становится ясно, что ракеты имеют стартовый габарит около 8 метров — аналогично крылатым ракетам 3М10 «Гранат», которые уже состоят на вооружении Флота с 1980-1990-х годов. Считается, что во Флоте эти ракеты носят название 3М14 и входят в состав огневых средств комплекса «Калибр-НК» (премьера статьи на днях будет). Но размеры кузова на СПУ 9П78-1 менее 8 метров!

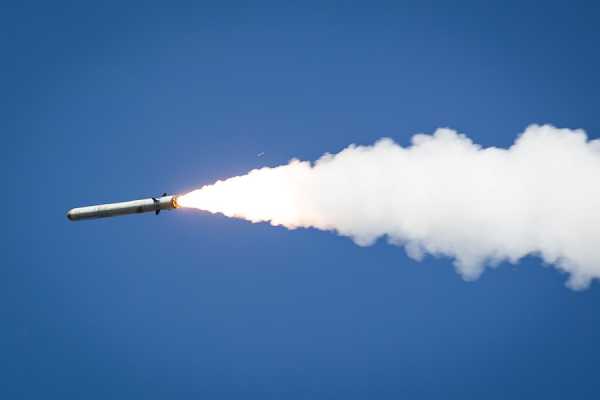

В полете ракета Р-500 / 9М728 комплекса «Искандер-М»

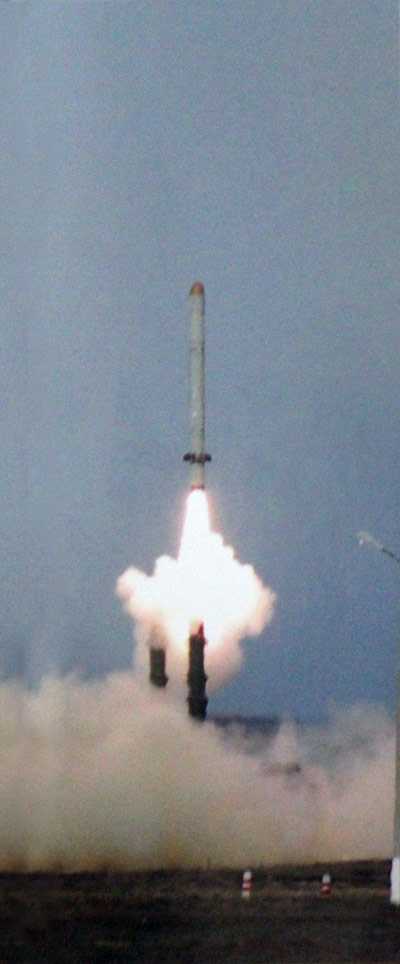

Пуск крылатой ракеты комплекса «Калибр-НК» — предположительно 3М14 — c ракетного корабля «Дагестан».
Дыкть давайте измерим длину! У нас есть для этого всё, что нужно — 7.9 м примерно у меня получилось в пределе. Хорошо, но недостаточно — не влезет ракета! Думаю, что сантиметров 15 не хватает. А что там у нас с той самой опытной СПУ, историю которой еще предстоит раскрыть (а она есть — в том смысле, что заслуживает внимания) — с МАКСа-2009. Ну, товарищи, я еще не закончил всех измерительных мероприятий, но у меня такое подозрение, что тот кузов — который вероятно и был первым для СПУ типа 9П78 — т.е. еще в 1990-е годы планировали именно этот кузов — имеет длину под полезную нагрузку более 8 метров. Ну, где-то 8.05-8.10 м. Завтра точнее скажу.
СПУ 9П78 вариант 1, полигон Капустин Яр, 1995-1997 г.г
Вот оно и вот…
Таким образом, используя инсинуации разных западных «фрибеконов» и прочих «армсконтролов» мы можем сделать вывод о том, что то, что пишут западные «товарищи» возможно — если ракеты, которыми стреляли с Каспия по Сирии запихать в СПУ типа «9П78 вариант 2» с начинкой от современных 9П78-1. Ракеты стрела легко поднимет ти.к. балистическая ракета значительно тяжелее. В общем, всё может быть, коллеги. Хотя и иных свидетельств (кроме западных) у меня лично пока нет.
Откуда индекс 9М729? Из отчета за 2014 г. ГосНИИП — «система управления для ракет 9М728 / 9М729 и её улучшенного варианта» прошла Государственные испытания. Т.е. у нас еще и не одна 9М729. Либо 9М729 — вариант ракеты 9М728, а её улучшенный вариант — ракета увеличенной дальности — новый сухопутный «Гранат». Ну так… домыслы конечно…
На днях будут рисунки и иллюстрации к разбору полетов и статья по крылатым ракетам комплекса «Калибр-НК».
Статья по ракете 9М729 — SSC-X-8…
Статья по ракетному комплексу 9К720 «Искандер-М»…
Статья по структуре комплекса «Искандер-М» и хронологии…
