8,8 cm Pak 43, противотанковая пушка вермахта.

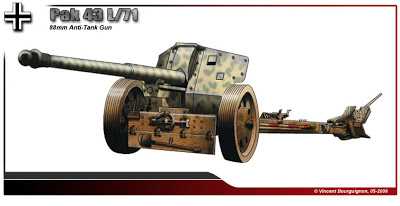

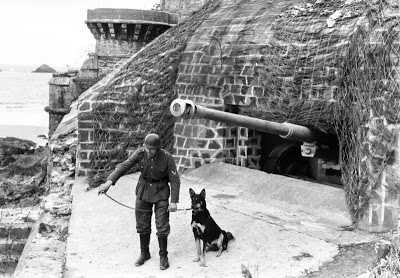

8,8 cm Pak43 (Panzerabwehrkanone 43) - немецкое 88-мм противотанковое орудие разработанное фирмой «Крупп» совместно с «Ренметалл» на основе зенитной пушки 8,8 cm Flack 41. 8,8 cm Pak43 была самым мощным противотанковым орудиям, массово использовавшимся вермахтом на фронте. Помимо буксируемой артиллерии пушку устанавливали в танке Тигр II, а также в самоходной артиллерии – САУ Элефант, Ягдпанцер и Носхорн. В пределах километра пушка обеспечивала практически плоскую траекторию и могла поражать лобовую броню танков на расстоянии до 2,5 км.

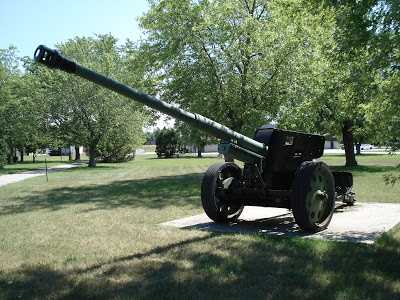

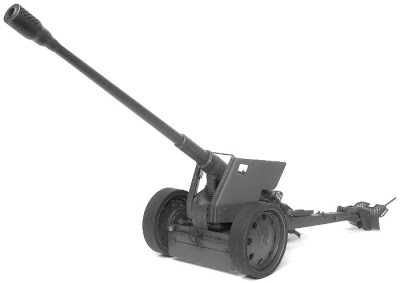

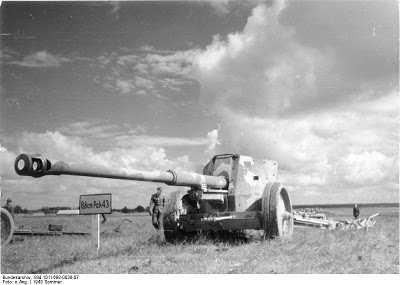

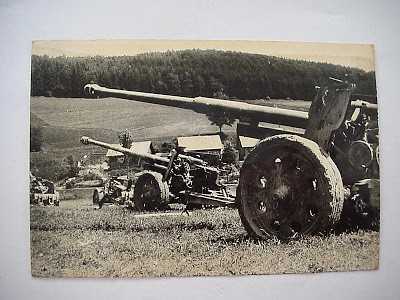

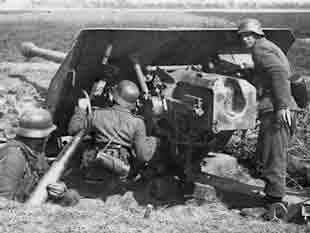

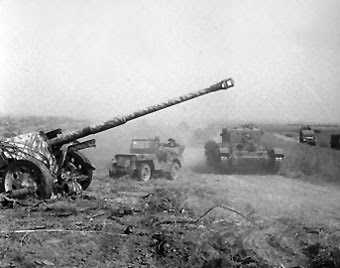

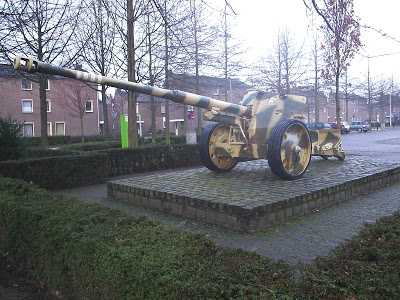

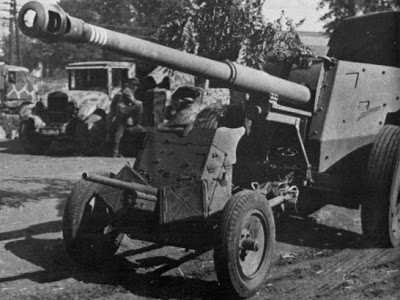

8,8 cm Pak43 на лафете с раздвижными станинами.

В середине июня 1942г компаниям «Крупп» и «Рейнметалл» командованием вермахта предложено спроектировать и изготовить противотанковую пушку калибра 88 мм.
Орудие должно было иметь баллистику зенитного орудия 8,8 cm Flak41 и пробивать 160 мм брони на растоянии в километр. Для ускорения проектирования принято решение использовать лафет пушки 10,5 cm leichte Kanone 41, наложив на него 88 мм ствол.

Пушка получила индекс 8,8 cm Pak43. Раздвижные станины обеспечили УГН – 56, УВН от -5 до 38, что избыточно для противотанковой пушки, но позволяло при нужде решать задачи полевого орудия. Вес пушки составил 4380кг.

Семиметровый ствол 8,8 cm Pak43 снабдили мощным дульным тормозом. Орудийный затвор полуавтоматический, клиновой горизонтальный. Первые 400 пушек имели пневматические колеса, позднее их сменили железные с обрезинкой. Орудие имело достаточно высокий силуэт, однако было популярным в войсках. С момента начала производства и вплоть до окончания в августе 1944 году выпустили 1400 пушек на лафете с раздвижными станинами.

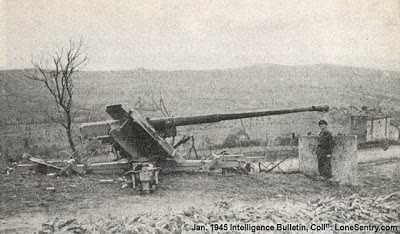

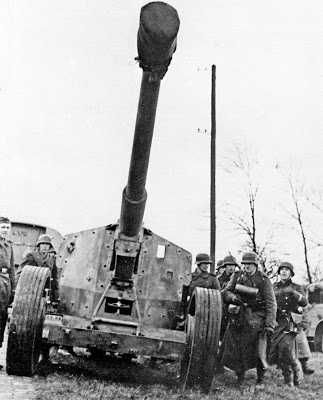

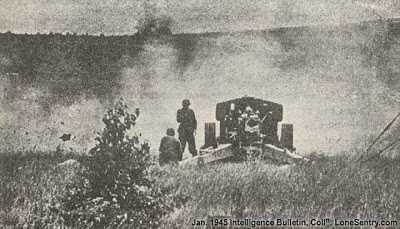

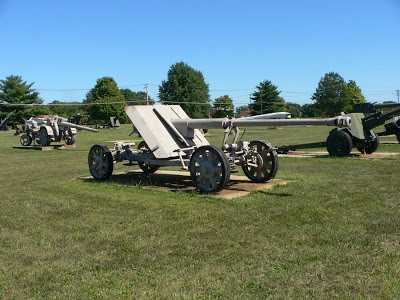

8,8 cm Pak43 с круговым обстрелом.

На этом работы по созданию 88-мм ПТП не были прекращены. «Крупп» и «Рейнметалл» сконструировали пушку на крестообразном лафете. За основу было взято все тоже баллистическое решение от зенитного орудия Flak41. Лафет противотанковой пушки – крестообразный, от зенитного орудия. Транспортировка осуществлялась при помощи пары двухколесных ходов, как обычная зенитка. Хорошая плавность хода и высокая скорость букировки обеспечивала независимое подрессоривание каждого колеса.

С появлением 88-мм ПТП на крестообразном лафете ему присвоили индекс 8,8 cm Pak43, а пушка на лафете с раздвижными станинами стала называться 8,8 cm Pak43/41.

Такое устройство лафета обеспечило 8,8 cm Pak43 круговой обстрел, хотя и утяжелило систему. При переводе в положение для боя орудие опускали на крестообразные станины оборудованные сошниками. Оба хода откатывали в стороны. Горизонтальную установку производили посредством домкратов на концах станин. Орудийный щит установлен под большим углом. Вес орудия существенный, но не чрезмерный в походном его масса составляла 5600 кг, а в боевом положении 3500 кг.  Пушка позволяла вести огонь из положения "по-походному" в пределах угла в тридцать градусов от продольной оси.

Большие нагрузки при стрельбе приводили к сравнительно небольшому ресурсу ствола, который составлял от 1200-2000 выстрелов. Снаряды ранних партий с более узким ведущим пояском еще более снижали ресурс, и он составлял уже 800-1200 .
До весны 1945 г., в армию поступили 2098 шт 8,8 cm Pak43.

Оценка.

8,8 cm Рак43 была наиболее мощной противотанковой пушкой военного времени, если не считать 12,8 cm Pak 80 которая никогда не производилась массово. Наиболее близкие по ТТХ пушки союзников БС-3 и 17-фунтовка уступали ей по бронепробиваемости. Баллистику 8,8 cm Рак 43 советским конструкторам не удалось превзойти как в течении войны, так и после.

Эффективную защиту от ее снарядов не обеспечивал не один из танков, включая советский ИС-2. Благодаря использованию отличного артиллерийского тягача Sd.Kfz. 7 пушка обладала удовлетворительной тактической подвижностью.

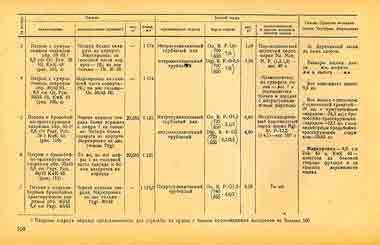

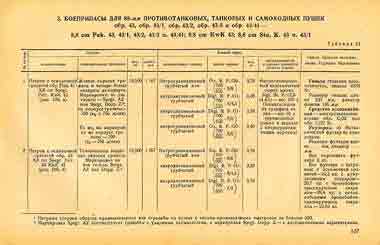

Боеприпасы 8,8 cm Pak 43






Бронепробиваемость/вероятность попадания 8,8 cm Pak 43.

Толщина пробиваемой гомогенной броневой плиты под углом в 30 градусов/Вероятность попадания в щит 2х2м на дистанции
Дистанция Толщина
пробиваемой брони
В условиях
полигона
В боевой
обстановке
100 м 202 мм 100% 100%
500 м 185 мм 100% 100%
1000 м 165 мм 100% 85%
1500 м 148 мм 95% 61%
2000 м 132 мм 85% 43%
2500 м - 74% 30%
3000 м - 61% 23%
3500 м - 51% 17%
4000 м - 42% 13%

ТТХ пушек 8,8 cm Pak 43 и 8,8 cm Pak 43/41 .

  8,8 cm Pak 43 8,8 cm Pak 43/41
Калибр, мм. 88 88
Масса в боевом положении, кг  4240 4380
Масса в походном положении, кг  4750 4380
Длина ствола с ДТ, мм 6610 6610
Расчет, чел.   11 9
Скорость  буксировки, км/ч  45 40
Скорострельность, в/мин. 8-10 8-10
Наибольшая  дальность  стрельбы, м.  15150 15150
Эфективная  дальность стрельбы.м  2000 2000
УВН, гр.
 -8+40
-5 + 38
УГН,гр.   360  56

ww2tanki.ru

Pak 43 — Википедия

Материал из Википедии — свободной энциклопедии

8,8 cm Pak. 43 (8,8 cm Panzerjägerkanone 43[1][2][3]) — немецкая 88-мм противотанковая пушка времён Второй мировой войны. Термин нем. Panzerjägerkanone в переводе дословно означает «пушка охотников на танки» и является стандартным наименованием для всех немецких орудий этого класса начиная с весны 1941 года; аббревиатура Pak., использовавшаяся ранее для Panzerabwehrkanone, сохранена[4][5]. Индекс «43» соответствует году постройки первого опытного образца.

История создания

Разработка Pak 43 была начата в конце 1942 года фирмой «Крупп» (Krupp A.G.). Необходимость создания для немецких сухопутных сил очень мощной противотанковой пушки диктовалась постоянно увеличивающейся бронезащитой танков стран антигитлеровской коалиции. Другим стимулом была нехватка вольфрама, использовавшегося тогда в качестве материала для сердечников подкалиберных снарядов 75-мм пушки Pak 40. Постройка более мощного орудия открывала возможности по эффективному поражению сильнобронированных целей обычными стальными бронебойными снарядами.

Базой для Pak 43 послужило 88-мм зенитное орудие Flak 41, у которого был заимствован ствол длиной в 71 калибр и его баллистика. Изначально Pak 43 разработана для установки на специализированном крестообразном лафете, унаследованном от зенитной пушки. Но таких лафетов не хватало, и они были излишне сложными в производстве; поэтому с целью упрощения конструкции и уменьшения габаритов качающаяся часть Pak. 43 была смонтирована на классическом лафете с раздвижными станинами от 105-мм лёгкой пушки 10 cm le K 41 (10 cm Leichte Kanone 41)[6]. Этот вариант получил обозначение 8,8 cm Pak 43/41. В 1943 году новые пушки дебютировали на поле боя и их производство продолжалось до конца войны. Из-за сложной технологии производства и высокой стоимости было выпущено всего 3502 таких орудий.

Варианты Pak 43 использовались для самоходно-артиллерийских установок (САУ), была разработана танковая пушка KwK 43. Этими орудиями вооружались легкобронированная противотанковая САУ «Nashorn» («Hornisse») (

8,8 cm Pak. 43/1), истребители танков «Фердинанд» (8,8 cm Pak. 43/2, раннее обозначение Stu.K. 43/1) и «Ягдпантера» (8,8 cm Pak. 43/3, раннее обозначение Stu.K. 43), тяжёлый танк PzKpfw VI Ausf B «Tiger II» или «Королевский тигр» (8,8 cm Kw.K. 43).

Несмотря на официальное задокументированное именование как «8,8 cm Panzerjägerkanone 43» в послевоенной литературе часто используется более широкий общий термин «Panzerabwehrkanone».

Боевое применение

Декабрь 1943, УССР

Противотанковая пушка Pak 43 в 1943—1945 гг. была очень эффективным средством против любого воевавшего танка союзников. Надёжную защиту от её огня удалось реализовать только в советском тяжёлом танке ИС-3, не принимавшем участия в боевых действиях во Второй мировой войне. Предыдущая модель советского тяжёлого танка ИС-2 образца 1944 года была лучшей по стойкости против огня Pak 43 среди воевавших машин. В общей статистике по безвозвратным потерям ИС-2 поражения от 88-мм пушек составляют около 80 % случаев. Любой прочий танк СССР, США или Великобритании вообще не предоставлял своему экипажу хоть какой-нибудь защиты от снарядов Pak 43.

С другой стороны, орудие Pak 43 было чрезмерно тяжёлым: его масса составляла 4400 кг в боевом положении. Для транспортировки Pak 43 требовался достаточно мощный специализированный тягач. Проходимость сцепки тягача с орудием на слабых грунтах была неудовлетворительной. Тягач и буксируемая им пушка были уязвимы на марше и при разворачивании на боевой позиции. Кроме того, в случае фланговой атаки противника было затруднительно повернуть ствол Pak 43/41 в угрожаемом направлении. Иную ситуацию имела пушка Pak 43 на четырёхосном лафете, позволявшего вести огонь по бронетехнике во всех направлениях, то есть на 360°, также имея угол возвышения и склонения от −8 до +40°. Повозка лафета имела независимое подрессоривание для каждого колеса. При переводе из походного положения в боевое пушка опускалась на четыре опоры, которые придавали ей устойчивость во время стрельбы в любом направлении и при всех углах возвышения. Горизонтирование пушки производилось по уровням домкратом, расположенным на концах продольной балки повозки. Для защиты расчёта и материальной части пушки от поражения осколками снарядов и пулями на верхнем станке было установлено щитовое прикрытие. Помимо этого, в боевом положении Pak 43 на четырёхосном лафете была ниже Pak 43/41 (немецкие солдаты дали Pak 43/41 неофициальное название «Амбарные ворота» за большие размеры), что существенно облегчало маскировку орудия на местности, и легче. Тяжёлые противотанковые пушки стран антигитлеровской коалиции (советская 100-мм полевая пушка образца 1944 года (БС-3) и британская 17-фунтовка), относительно близкие к Pak 43/41 по бронебойным способностям, были существенно легче и меньше страдали от отмеченных выше ограничений. Вторым недостатком Pak 43, помимо большой массы, было относительно слабое действие по небронированным целям. При всех своих отличных баллистических данных орудие было малоподвижным из-за большой массы. Если эта пушка вступала в бой с танками, то она часто не имела возможности прекратить его: она должна была либо уничтожить противника, либо быть уничтоженной сама. Таким образом, следствием большой массы были очень высокие потери в материальной части и личном составе.

Характеристики и свойства боеприпасов

Номенклатура боеприпасов
Тип Немецкое наименование снаряда Масса снаряда, кг Масса ВВ
Калиберные бронебойно-трассирующие снаряды (начальная скорость 1000 м/с)
Бронебойно-трассирующий с узкими ведущими поясками (12,3 мм) Panzergranate 39-1 10,2 64 г флегматизированного гексогена
то же Panzergranate 39-1 Al 10,2 ок. 60 г флегматизированного гексогена с добавлением алюминиевой пудры
Бронебойно-трассирующий с широкими ведущими поясками (17,8 мм) Panzergranate 39/43 10,2 64 г флегматизированного гексогена
то же Panzergranate 39/43 Al 10,2 ок. 60 г флегматизированного гексогена с добавлением алюминиевой пудры
Бронебойно-трассирующий подкалиберный снаряд (начальная скорость 1130 м/с)
Бронебойно-трассирующий подкалиберный Panzergranate 40/43 7,3 отсутствует
Осколочно-фугасные снаряды (начальные скорости 700 и 750 м/с)
Осколочно-фугасная граната с узкими ведущими поясками (12,3 мм) Sprenggranate Flak. 41 9,4 1 кг аммотола 40/60 или тротила
Осколочно-фугасная граната с широкими ведущими поясками (17,8 мм) Sprenggranate 43 9,4 то же
Кумулятивные снаряды (начальная скорость 600 м/с)
Кумулятивный снаряд с узкими ведущими поясками (12,3 мм) Granate 39 Hl 7,65 640 г флегматизированного гексогена в бумажном футляре
Кумулятивный снаряд с широкими ведущими поясками (17,8 мм) Granate 39/43 Hl 7,65 то же
Таблица бронепробиваемости[источник не указан 2323 дня]
Калиберные бронебойные снаряды Panzergranate 39-1, 39/43 & 39/43 Al
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 203 250
500 182 ?
1000 167 200, 215
1500 153 ?
2000 139 ?
2500 127 ?
Подкалиберный бронебойный снаряд с вольфрамовым сердечником Panzergranate 40/43
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 237 ?
500 217 ?
1000 193 222
1500 171 ?
2000 153 ?
Приведённые данные относятся к немецкой методике определения бронебойного действия. Следует учитывать, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Примечания

  1. ↑ D 2030 — 8,8 cm Panzerjägerkanone 43/2 (L/71), Beschreibung, 28.1.1944. Berlin.(описание пушки)
  2. ↑ D97/1+ Gerätliste, Oberkommando des Heeres Heereswaffenamt, s.45, Berlin 1.7.43
  3. ↑ Gerätliste s.45.
  4. ↑ Из политических и психологических соображений в 1940 году противотанковые подразделения переименовали в подразделения «истребителей танков»: при реорганизации Panzerabwehrabteilung (противотанковый дивизион) были переименованы в Panzerjägerabteilung (дивизион истребителей танков). В связи с этим в 1941 пушки также переименовали в Panzerjägerkanone (пушка истребителей танков), с сохранением сокращения Pak.
  5. ↑ W.Haupt, 1989, s. 9.
  6. ↑ W.Fleisher, 2003, s. 60.

Литература

  • Снитко К.К., Костенко К.М. и др. Боеприпасы артиллерии бывшей германской армии.Справочник. — М.: Воениздат ВС СССР, 1946. — 560 с.
  • Werner Haupt. Panzerabwehrgeschütze 3,7-cm 5,0-cm 7,5-cm 8,8-cm-Pak 1934-1945 (ohne Selbstfahrlafetten) // Waffen-Arsenal Band 117, PODZUN-PALLAS-VERLAG. — 1989. — ISBN 3-7909-0360-4.
  • Wolfgang Fleischer. Die Deutsches Panzerjägertruppe Waffen, Munition und Fahrzeuge 1935-1945. — Eggolsheim: Dörfler im Nebel GmbH, 2003. — 80 с.
  • Ian V. Hogg. German Artillery of World War Two. — ISBN 1-85367-480-X.
  • Желтов И. и др. Танки ИС. Боевое применение // Танкомастер (спецвыпуск)
  • H.Dv. 119/329 ± Vorläufige Schußtafel für die 8,8 cm Kampfwagenkanone 43 (L/71) (8,8 cm Kw.K 43), 8,8 cm Panzerjägerkanone 43/1 (L/71) (8,8 cm Pak 43/1), 8,8 cm Panzerjägerkanone 43/2 (L/71) (8,8 cm Pak 43/2), 8,8 cm Panzerjägerkanone 43/3 (L/71) (8,8 cm Pak 43/3) und 8,8 cm Panzerjägerkanone 43/41 (L/71) (8,8 cm Pak 43/41), Juni 1943 mit eingearbeiteten Deckblättern Nr. 1 bis 9 (Ausgabe 1944).

Ссылки

Танковые орудия
Противотанковая
артиллерия
  • 2,8 cm sPzB 41
  • 3,7 cm PaK 36
  • 4,2 cm PaK 41
  • 4.7-cm Pak
  • 4,7 cm PaK(t)
  • 5 cm PaK 38
  • 7,5 cm PaK 97/38
  • 7,5 cm PaK 40
  • 7,5 cm PaK 41
  • 7,5 cm PaK 44
  • 7,62 cm PaK 36(r)
  • 8 cm PAW 600
  • 8,8 cm PaK 43
  • 12,8 cm PaK 44
Пехотные и
горные орудия
Безоткатные орудия
Полевая, средняя и
тяжёлая артиллерия
  • 7,5 cm FK 16 nA
  • 7,5 cm FK 18
  • 7,5 cm FK 38
  • 7,5 cm FK 7M85
  • 10,5 cm leFH 16
  • 10,5 cm leFH 18
  • 10,5 cm leFH 18M
  • 10,5 cm leFH 18/40
  • 10 cm K 17
  • 10,5 cm sK 18
  • 10,5 cm sK 18/40
  • 15 cm sFH 13
  • 15 cm K 16
  • 15 cm sFH 18
  • 15 cm K 18
  • 17 cm K 18
  • 21 cm Mrs 18
  • 24 cm Kanone 3
Ж.-д. артиллерия
Орудия САУ
Зенитные орудия
Реактивная артиллерия
Сверхтяжёлая и
осадная артиллерия

wikipedia.green

Waffentrager 8.8cm PaK 43 L/71 (Ardelt) Самоходная противотанковая установка

Официальное обозначение:
Альтернативное обозначение: Waffentrager 8.8cm PaK 43 L/71 (Ardelt)
Год начала работ: 1942
Год постройки первого прототипа: 1944
Стадия завершения работ: собрано два прототипа и небольшая серия из 10-20 машин.

Техническое задание на разработку принципиально новой боевой машины, которая в немецкой классификации именовалась Waffentrager (носитель вооружения), было сформулировано отделом артиллерийско-технического снабжения в конце 1942 года. Предполагалось, что будет параллельно разрабатываться два основных типа носителей. Первый можно было считать лёгким и предполагался для установки 75-мм противотанкового орудия PaK 40L/70, 105-мм гаубицы FH 18/40 или 37-мм зенитки FlaK. Второй тип носителя предназначался для более мощного 88-мм орудия PaK 43 L/71, 150-мм гаубицы FH 43 и 128-мм пушки К43. Одним из основных требований являлась возможность кругового обстрела. Кроме того, предполагалось, что орудие будет сниматься с ходовой части и устанавливаться на обычный полевой лафет. Ещё одной важной деталью проекта Waffentrager была разработка единой ходовой части специальной конструкции с серийным двигателем, обеспечивающим маршевую скорость не ниже 17 км/ч.

Из-за недостаточно высокого приоритета и загруженности другими заказами у крупных фирм работа продвигалась весьма медленно. Лишь в конце 1943 года фирмы Krupp, Daimler-Benz и Steyr-Daimler-Puch представили свои проекты на рассмотрение отдела артиллерийского снабжения, но полного одобрения не получили по причине высокой сложности конструкции. Основная проблема заключалась в том, что “артиллеристы” сами толком не знали, чего хотели. После долгих раздумий в конце февраля 1944 года получил одобрение окончательный вариант с установкой 88-мм противотанкового орудия на шасси серийной самоходки Jagdpanzer 38(t) Hetzer, но при этом оговаривалась ходовые качества не ниже, чем у гусеничного тягача RSO. Как это ни странно, но в этой острой борьбе победителем стал проект почти никому неизвестного доктора Гюнтера Ардельта,

Идея создать САУ пришла к нему после пребывания на Восточном фронте, где Адельт стал свидетелем захвата советскими войсками 70 новых противотанковых орудий PaK 43. Имея небольшие машиностроительные мощности в Эберсвильде он принял решение создать моторизованный вариант 75-мм противотанкового орудия, установив на него бензиновый двигатель небольшого объёма. Данная система прошла испытания на полигоне в Куммерсдорфе, однако военные специалисты признали её неудачной. Тогда Ардельт, первоначально не принимая участия в конкурсе, решил попробовать свои силы в более сложном задании – им было предложено создать унифицированное шасси для всех типов орудий и уже в начале 1944 года WaPruf 4 выдал соответствующее техническое задание, но с условием, что носитель должен будет одинаково хорошо подходить для установки 105-мм гаубицы leFH 18/40, а также для противотанковых орудий PaK 40 и PaK 43.

Первый опытный образец, представленный заказчику спустя несколько месяцев, имел несколько конструктивных недоработок и испытаний не прошел. Тем не менее, специалисты из WaPruf 4, уже определившиеся с выбором основной артсистемы, выдал новый заказ на изготовление улучшенного варианта самоходки.

В ходовой части использовалось 8 опорных катков с рессорно-балансирной подвеской и гусеничные траки от самоходной установки “Hetzer”. Ведущие колеса располагались спереди, направляющие – сзади.

Корпус самоходного орудия Ардельта имел сварную конструкцию и собирался из листов катаных листов броневой стали толщиной от 8 до 20 мм. Силовая установка находилась в передней части корпуса. Здесь, со смещением к правому борту, был установлен 4-тактный 6-цилинжровый бензиновый двигатель Maybach HL 42. Жидкость в системе охлаждения циркулировала при помощи центробежного насоса. В систему смазки входил масляной бак, маслофильтр, насос и водомасляный радиатор. В системе питания использовался топливоподкачивающий насос, карбюратор Solex, впускной коллектор и воздухоочиститель. Два топливных бака располагались по бокам от тумбовой установки орудия. Зажигание производилось от магнето с автоматической регулировкой опережения. Трансмиссия также размещалась в передней части корпуса и состояла из промежуточного редуктора, главного фрикциона, коробки перемены передач, механизма поворота, бортовых передач и карданной передачи.

Электрооборудование было выполнено по однопроводной схеме и состояло из генератора с реле-регулятором. одной аккумуляторной батареи (устанавливалась в специальном ящике за спинкой сиденья механика-водителя), электростартера, дорожной фары. контрольной лампы зарядки и коробки на шесть предохранителей. Средства связи включали только переговорное устройство для водителя и командира машины. Радиостанция не устанавливались в связи с недостатком места в корпусе.

Орудие 8.8cm PaK 43 L/71 монтировалось на тумбовой установке, которая крепилась к балке П-образного профиля, установленной поперек корпуса. Конструкция тумбы позволяла вести огонь в круговом секторе, правда, стрельба с ходу не допускалась. Для защиты от попаданий пуль легкого стрелкового оружия устанавливался броневой щит с толщиной листов 5 мм. Чтобы повысить пулестойкость лобовой лист устанавливался под большим углом наклона. В походном положении ствол орудия фиксировался при помощи специальной ножницеобразной опоры, закрепленной на переднем листе корпуса. Возимый боекомплект состоял из 32 выстрелов: 6 снарядов находились в ящике на внутренней стороне щита и ещё по 12 снарядов были размещены в ящиках в кормовой части корпуса.

Экипаж самоходки Ардельта состоял из четырех человек. Место водителя и органы управления располагались в передней части корпуса с левой стороны. Для наблюдения использовался люк в крыше корпуса, а в боевом положении обзор мог осуществляться только через смотровую щель в броневом щитке. Наводчик располагался слева от пушки, а командир и заряжающий размещались на сиденьях в задней части машины. С целью упрощения конструкции отопление и, освещение рабочих мест экипажа отсутствовали.

Испытания второго прототипа, прошедшие летом 1944 года на полигоне сухопутных войск в Хиллерслебене, подтвердили правильность выбранного пути и уже в августе самоходное орудие было представлено А.Гитлеру наряду с другими конкурентами. Несмотря на то, что конструкция Арлельта не предусматривала переход на полевой лафет, именно её выбрали для серийного производства. Самоходка оказалась значительно технологичнее, обладала минимально возможными размерами и приемлемыми ходовыми качествами.

Столь неожиданный исход конкурса не стал для Ардельта полной неожиданностью. Скорее наоборот, предприятие было готово к выпуску самоходных орудий, однако соответствующее решение было принято WaPruf 4 только 13-го ноября 1944 года. Для организации производства создали рабочую группу под руководством оберинженера Крахта из фирмы Auto-Union, после чего Ардельту предложили доработать свой образец применительно к условиям серийного изготовления. Планы производства, развертываемого с весны 1945 года, были внушительными: март — 5 машин, апрель — 15, май — 30. июнь — 50, июль — 80, август — 120, сентябрь — 170, октябрь — 250, ноябрь — 300 и, начиная с декабря, по 350 в месяц. О том, сколько именно было построено Waffentrager конструкции Ардельта, точной информации не сохранилось. В настоящее время известно, что один из серийных образцов испытывался на полигоне в Хиллерслебене 27 апреля 1945 года, а ещё две самоходки были захвачены в мае частями 3-й армии генерала А.Горбатова (1-й Белорусский фронт) при штурме Берлина: одну из них немцы оставили в районе Вандиш-Бухгольц, а другую в Бранденбурге. Таким образом, есть все основания полагать, что была выпущена небольшая серия из 10 машин. Судьба самого Ардельта оказалась трагической. По сведениям немецкого исследователя В.Шпильбергера, конструктор «погиб на одном из своих Waftentrager. защищая свой родной город Эберсвильде».

Далее судьбы трофейных самоходок разделились. В 1945 году один из трофейных Waffentrager, с надписью на борту «Из Берлина», был выставлен на выставке трофейного вооружения и техники в ЦПКиО им.Горького в Москве. Весной 1946 года эту машину отправили на полигон в Кубинке, где её подвергли всесторонним испытаниям. В советских документах Waffentrager конструкции доктора Ардельта именовался как «открытая немецкая самоходная установка с 88-мм пушкой PaK-43», что в целом было весьма точно.

Техническое состояние самоходки к тому времени было неудовлетворительным, что являлось следствием не столько эксплуатационной изношенности, сколько общими конструктивными недостатками шасси (что и было сразу отмечено советскими специалистами). В общей сложности удалось пройти всего 200 км и сделать 56 выстрелов, что можно считать неплохими показателями. Учитывая, что времени на развертывание серийного производства у немцев практически не было немецкая самоходка оказалась вполне успешной. Тем не менее, целый ряд недостатков препятствовал полноценному боевому применению этой машины. В ходе пробега отмечалось недостаточное охлаждение двигателя, отсутствие элементарных удобств для экипажа и невысокие характеристики подвижности. В отчете об испытаниях было записано следующее:

«Немецкая самоходная артиллерийская установка с пушкой РАК-43 относится к классу открытых самоходных установок с круговым обстрелом. По весу (11,2т) она может быть отнесена к легким самоходным установкам шла ЗСУ-37 и СУ-76; по мощности выстрела (52500 кгм) к тяжелым самоходным установкам типа ИСУ-152 и «Фердинанд» и уступает в этом отношении установкам СУ-100 и ИСУ-122.

При ее создании были использованы:- 88-мм противотанковая пушка PaK-43, ранее устанавливавшаяся на САУ «Hornisse»:

— двигатель HL-42, главный фрикцион, коробка передач, механизм поворота и бортовые передачи с немецких легких полугусеничных тягачей;

— гусеницы с танка «Прага» 38-Т.

Указанная унификация большинства основных агрегатов свидетельствует о стремлении к удешевлению и массовости производства нового образца самоходной установки.

Однако ряд слабых мест установки — система охлаждения двигателя, механизм переключения передач, отсутствие защиты экипажа от пыли, грязи и атмосферных осадков, крепление крышек опорных катков — свидетельствуют о сжатых сроках проектирования, разработки и изготовления первой партии машин.

Принципиальная идея конструкции установки — открытое размещение артиллерийской системы с круговым обстрелом — целиком себя оправдала. Этим мероприятием удалось обеспечить хорошие условия работы расчета, по существу не отличающиеся от условий работы расчетов полевых артиллерийских систем.»

Одновременно отмечалось, что имея возможность вести стрельбу только с места, баллистические характеристики 88-мм орудия оказались на высоте. В частности на дистанции 1000 метров вероятные отклонения по высоте и направлению не превышали 0,22 мм, а бронебойный снаряд уверенно пробивал броню основного советского танка Т-34-85 со всех проекций и тяжелого танка ИС-2 с бортовой и кормовой проекции. Темп стрельбы составил 7,4 выстрела в минуту. Работа орудийного расчета облегчалась ещё и тем, что из-за невысокой линии огня пушку можно было заряжать даже стоя на земле. Вдобавок к этому, у двух членов экипажа не было чётко закреплённых мест: при стрельбе командир находился вне машины, а заряжающий мог быть слева или справа от орудия. Интересной особенностью стало использование трофейного японского прицела (по всей видимости, «родной» прицел был разбит ещё в Германии). В общем, преимущества Waffentrager заключались в следующем:

«1. Мощная артиллерийская система, обеспечивающая бронебойному снаряду живую силу 52500 кгм при начальной скорости 1000 м/с.

2. Открытое размещение орудия, обеспечивающее хорошие условия работы расчета.

3. Удовлетворительная устойчивость установки, достигнутая применением дульного тормоза, большой длиной отката и удачным размещением центра тяжести.

4. Высокая маневренность огня, обеспеченная круговым обстрелом и унитарным выстрелом.

5. Быстрая переброска огня при любом секторе обстрела, достигаемая разворотом орудия при выключенном поворотном механизме.

6. Быстрый переход из походного положения в боевое.

7. Удачный стопор орудия по-походному, надежно и просто закрепляющий орудие.

8. Компактное размещение агрегатов моторно-трансмиссионного отделения, достигнутое введением промежуточного редуктора между двигателем и главным фрикционом”

Впрочем, недостатков у самоходки оказалось ещё больше. Возможно, будь у доктора Ардельта больше времени и ресурсов, его Waffentrager мог бы стать одной из лучших лёгких САУ финального периода войны. И всё же:

«1. Удельная мощность — 9 л.с./т. — недостаточна.

2. Незащищенность механика-водителя от взрывной волны при артобстреле и отсутствие ограждений для расчета исключают стрельбу с хода и коротких остановок.

3. Корректировка огня наводчиком через прицел и через люк броневого щитка невозможна вследствие закрывания пороховыми газами цели и трассера.>

4. Отсутствие легкосъемного тента над огневой платформой и защитного колпака над отделением управления. В результате этого экипаж совершенно не защищен от пыли, грязи и атмосферных осадков.

5. Недоработка системы охлаждения двигателя, заключающаяся в следующем: отсутствует натяжное приспособление для ремня привода к вентилятору, образование встречных потоков воздуха, нагретого двигателем и выбрасываемого вентилятором через жалюзи в лобовом листе и наружного (особенно при встречном ветре), поступающего через жалюзи в моторное отделение.

6. Недостаточная надежность механизма переключения передач.

7. Ненадежное крепление крышек опорных катка подвески.

8. Значительное удаление педалей управления сиденья механика-водителя.

9. Неудачная конструкция сидений огневой платформы.

10. Вылет впереди гусениц буксирных петель, в результате чего ограничена высота преодолеваемого вертикального препятствия.

11. Недостаточный возимый запас снарядов».

В итоге резюмировалось, что в целом конструкция заслуживает внимания, но не может быть использована как образец для подражания. Для советских самоходок «открытого типа» рекомендовалось использовать базу серийных танков Т-44 или Т-54, а также высокоскоростное 100-мм противотанковое орудие (предположительно имелись в виду системы на базе Д-10 или БС-3).

В настоящее время этот образец Waffentrager Ардельта находится на экспозиции военно-исторического музея бронетанкового вооружения и техники в подмосковной Кубинке. А вот судьба второго трофейного образца осталась неизвестной.

Источники:
М.Коломиец, Ю.Спасибухов «Эти страные САУ» («Танкомастер» 2000-03)
«Эволюция германских истребителей танков. Часть III» («Танк на поле боя» №18)

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРОТИВОТАНКОВОГО САМОХОДНОГО ОРУДИЯ
Waffentrager 8.8cm PaK 43 L/71 (Ardelt) образца 1945 г.

БОЕВАЯ МАССА 11200 кг
ЭКИПАЖ, чел. 4
ГАБАРИТНЫЕ РАЗМЕРЫ
Длина, мм 5430 (по корпусу)
7270 (с пушкой)
Ширина, мм 2440
Высота, мм 2400
Клиренс, мм 400
ВООРУЖЕНИЕ одна 88-мм противотанковая пушка 8.8cm PaK 43 L/71
БОЕКОМПЛЕКТ 32 выстрела
ПРИБОРЫ ПРИЦЕЛИВАНИЯ телескопический прицел
БРОНИРОВАНИЕ лоб корпуса — 20 мм
борт корпуса — 10 мм
корма корпуса — 8 мм
лоб бронещита — 5 мм
борт бронещита — 5 мм
крыша корпуса — 4-5 мм
днище — 4-5 мм
ДВИГАТЕЛЬ Maibach HL42, 6-цилиндровый, карбюраторный, жидкостного охлаждения, максимальной мощностью 100 л.с.
ТРАНСМИССИЯ механического типа: 4-скоростная коробка передач (4 скоростей вперед и 1 назад), главный сухой и бортовые фрикционы, двойной дифференциал, бортовые передачи, одноступенчатый редуктор
ХОДОВАЯ ЧАСТЬ (на один борт) 4 опорных катка диаметром 700 мм блокированных попарно в две тележки с рессорно-балансирной подвеской, 2 поддерживающих ролика, переднее ведущее и заднее направляющее колесо, мелкозвенчатая гусеница набранная из 101 стального трака широной 290 мм и шагом 105 мм
СКОРОСТЬ 36 км\ч по шоссе
17 км\ч среднетехническая по грунту
ЗАПАС ХОДА 100-110 км по шоссе
50-70 км по проселку
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ
Угол подъёма, град. 25°
Высота стенки, м 0,70
Глубина брода, м 0,40
Ширина рва, м 1,50
СРЕДСТВА СВЯЗИ не устанавливались

aviarmor.net

pak 43 Википедия

8,8 cm Pak. 43 (8,8 cm Panzerjägerkanone 43[1][2][3]) — немецкая 88-мм противотанковая пушка времён Второй мировой войны. Термин нем. Panzerjägerkanone в переводе дословно означает «пушка охотников на танки» и является стандартным наименованием для всех немецких орудий этого класса начиная с весны 1941 года; аббревиатура Pak., использовавшаяся ранее для Panzerabwehrkanone, сохранена[4][5]. Индекс «43» соответствует году постройки первого опытного образца.

История создания

Разработка Pak 43 была начата в конце 1942 года фирмой «Крупп» (Krupp A.G.). Необходимость создания для немецких сухопутных сил очень мощной противотанковой пушки диктовалась постоянно увеличивающейся бронезащитой танков стран антигитлеровской коалиции. Другим стимулом была нехватка вольфрама, использовавшегося тогда в качестве материала для сердечников подкалиберных снарядов 75-мм пушки Pak 40. Постройка более мощного орудия открывала возможности по эффективному поражению сильнобронированных целей обычными стальными бронебойными снарядами.

Базой для Pak 43 послужило 88-мм зенитное орудие Flak 41, у которого был заимствован ствол длиной в 71 калибр и его баллистика. Изначально Pak 43 разработана для установки на специализированном крестообразном лафете, унаследованном от зенитной пушки. Но таких лафетов не хватало, и они были излишне сложными в производстве; поэтому с целью упрощения конструкции и уменьшения габаритов качающаяся часть Pak. 43 была смонтирована на классическом лафете с раздвижными станинами от 105-мм лёгкой пушки 10 cm le K 41 (10 cm Leichte Kanone 41)[6]. Этот вариант получил обозначение 8,8 cm Pak 43/41. В 1943 году новые пушки дебютировали на поле боя и их производство продолжалось до конца войны. Из-за сложной технологии производства и высокой стоимости было выпущено всего 3502 таких орудий.

Варианты Pak 43 использовались для самоходно-артиллерийских установок (САУ), была разработана танковая пушка KwK 43. Этими орудиями вооружались легкобронированная противотанковая САУ «Nashorn» («Hornisse») (8,8 cm Pak. 43/1), истребители танков «Фердинанд» (8,8 cm Pak. 43/2, раннее обозначение Stu.K. 43/1) и «Ягдпантера» (8,8 cm Pak. 43/3, раннее обозначение Stu.K. 43), тяжёлый танк PzKpfw VI Ausf B «Tiger II» или «Королевский тигр» (8,8 cm Kw.K. 43).

Несмотря на официальное задокументированное именование как «8,8 cm Panzerjägerkanone 43» в послевоенной литературе часто используется более широкий общий термин «Panzerabwehrkanone».

Боевое применение

Декабрь 1943, УССР

Противотанковая пушка Pak 43 в 1943—1945 гг. была очень эффективным средством против любого воевавшего танка союзников. Надёжную защиту от её огня удалось реализовать только в советском тяжёлом танке ИС-3, не принимавшем участия в боевых действиях во Второй мировой войне. Предыдущая модель советского тяжёлого танка ИС-2 образца 1944 года была лучшей по стойкости против огня Pak 43 среди воевавших машин. В общей статистике по безвозвратным потерям ИС-2 поражения от 88-мм пушек составляют около 80 % случаев. Любой прочий танк СССР, США или Великобритании вообще не предоставлял своему экипажу хоть какой-нибудь защиты от снарядов Pak 43.

С другой стороны, орудие Pak 43 было чрезмерно тяжёлым: его масса составляла 4400 кг в боевом положении. Для транспортировки Pak 43 требовался достаточно мощный специализированный тягач. Проходимость сцепки тягача с орудием на слабых грунтах была неудовлетворительной. Тягач и буксируемая им пушка были уязвимы на марше и при разворачивании на боевой позиции. Кроме того, в случае фланговой атаки противника было затруднительно повернуть ствол Pak 43/41 в угрожаемом направлении. Иную ситуацию имела пушка Pak 43 на четырёхосном лафете, позволявшего вести огонь по бронетехнике во всех направлениях, то есть на 360°, также имея угол возвышения и склонения от −8 до +40°. Повозка лафета имела независимое подрессоривание для каждого колеса. При переводе из походного положения в боевое пушка опускалась на четыре опоры, которые придавали ей устойчивость во время стрельбы в любом направлении и при всех углах возвышения. Горизонтирование пушки производилось по уровням домкратом, расположенным на концах продольной балки повозки. Для защиты расчёта и материальной части пушки от поражения осколками снарядов и пулями на верхнем станке было установлено щитовое прикрытие. Помимо этого, в боевом положении Pak 43 на четырёхосном лафете была ниже Pak 43/41 (немецкие солдаты дали Pak 43/41 неофициальное название «Амбарные ворота» за большие размеры), что существенно облегчало маскировку орудия на местности, и легче. Тяжёлые противотанковые пушки стран антигитлеровской коалиции (советская 100-мм полевая пушка образца 1944 года (БС-3) и британская 17-фунтовка), относительно близкие к Pak 43/41 по бронебойным способностям, были существенно легче и меньше страдали от отмеченных выше ограничений. Вторым недостатком Pak 43, помимо большой массы, было относительно слабое действие по небронированным целям. При всех своих отличных баллистических данных орудие было малоподвижным из-за большой массы. Если эта пушка вступала в бой с танками, то она часто не имела возможности прекратить его: она должна была либо уничтожить противника, либо быть уничтоженной сама. Таким образом, следствием большой массы были очень высокие потери в материальной части и личном составе.

Характеристики и свойства боеприпасов

Номенклатура боеприпасов
Тип Немецкое наименование снаряда Масса снаряда, кг Масса ВВ
Калиберные бронебойно-трассирующие снаряды (начальная скорость 1000 м/с)
Бронебойно-трассирующий с узкими ведущими поясками (12,3 мм) Panzergranate 39-1 10,2 64 г флегматизированного гексогена
то же Panzergranate 39-1 Al 10,2 ок. 60 г флегматизированного гексогена с добавлением алюминиевой пудры
Бронебойно-трассирующий с широкими ведущими поясками (17,8 мм) Panzergranate 39/43 10,2 64 г флегматизированного гексогена
то же Panzergranate 39/43 Al 10,2 ок. 60 г флегматизированного гексогена с добавлением алюминиевой пудры
Бронебойно-трассирующий подкалиберный снаряд (начальная скорость 1130 м/с)
Бронебойно-трассирующий подкалиберный Panzergranate 40/43 7,3 отсутствует
Осколочно-фугасные снаряды (начальные скорости 700 и 750 м/с)
Осколочно-фугасная граната с узкими ведущими поясками (12,3 мм) Sprenggranate Flak. 41 9,4 1 кг аммотола 40/60 или тротила
Осколочно-фугасная граната с широкими ведущими поясками (17,8 мм) Sprenggranate 43 9,4 то же
Кумулятивные снаряды (начальная скорость 600 м/с)
Кумулятивный снаряд с узкими ведущими поясками (12,3 мм) Granate 39 Hl 7,65 640 г флегматизированного гексогена в бумажном футляре
Кумулятивный снаряд с широкими ведущими поясками (17,8 мм) Granate 39/43 Hl 7,65 то же
Таблица бронепробиваемости[источник не указан 2604 дня]
Калиберные бронебойные снаряды Panzergranate 39-1, 39/43 & 39/43 Al
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 203 250
500 182 ?
1000 167 200, 215
1500 153 ?
2000 139 ?
2500 127 ?
Подкалиберный бронебойный снаряд с вольфрамовым сердечником Panzergranate 40/43
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 237 ?
500 217 ?
1000 193 222
1500 171 ?
2000 153 ?
Приведённые данные относятся к немецкой методике определения бронебойного действия. Следует учитывать, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Примечания

  1. ↑ D 2030 — 8,8 cm Panzerjägerkanone 43/2 (L/71), Beschreibung, 28.1.1944. Berlin.(описание пушки)
  2. ↑ D97/1+ Gerätliste, Oberkommando des Heeres Heereswaffenamt, s.45, Berlin 1.7.43
  3. ↑ Gerätliste s.45 (неопр.).
  4. ↑ Из политических и психологических соображений в 1940 году противотанковые подразделения переименовали в подразделения «истребителей танков»: при реорганизации Panzerabwehrabteilung (противотанковый дивизион) были переименованы в Panzerjägerabteilung (дивизион истребителей танков). В связи с этим в 1941 пушки также переименовали в Panzerjägerkanone (пушка истребителей танков), с сохранением сокращения Pak.
  5. ↑ W.Haupt, 1989, s. 9.
  6. ↑ W.Fleisher, 2003, s. 60.

Литература

  • Снитко К.К., Костенко К.М. и др. Боеприпасы артиллерии бывшей германской армии.Справочник. — М.: Воениздат ВС СССР, 1946. — 560 с.
  • Werner Haupt. Panzerabwehrgeschütze 3,7-cm 5,0-cm 7,5-cm 8,8-cm-Pak 1934-1945 (ohne Selbstfahrlafetten) // Waffen-Arsenal Band 117, PODZUN-PALLAS-VERLAG. — 1989. — ISBN 3-7909-0360-4.
  • Wolfgang Fleischer. Die Deutsches Panzerjägertruppe Waffen, Munition und Fahrzeuge 1935-1945. — Eggolsheim: Dörfler im Nebel GmbH, 2003. — 80 с.
  • Ian V. Hogg. German Artillery of World War Two. — ISBN 1-85367-480-X.
  • Желтов И. и др. Танки ИС. Боевое применение // Танкомастер (спецвыпуск)
  • H.Dv. 119/329 ± Vorläufige Schußtafel für die 8,8 cm Kampfwagenkanone 43 (L/71) (8,8 cm Kw.K 43), 8,8 cm Panzerjägerkanone 43/1 (L/71) (8,8 cm Pak 43/1), 8,8 cm Panzerjägerkanone 43/2 (L/71) (8,8 cm Pak 43/2), 8,8 cm Panzerjägerkanone 43/3 (L/71) (8,8 cm Pak 43/3) und 8,8 cm Panzerjägerkanone 43/41 (L/71) (8,8 cm Pak 43/41), Juni 1943 mit eingearbeiteten Deckblättern Nr. 1 bis 9 (Ausgabe 1944).

Ссылки

Танковые орудия
Противотанковая
артиллерия
  • 2,8 cm sPzB 41
  • 3,7 cm PaK 36
  • 4,2 cm PaK 41
  • 4.7-cm Pak
  • 4,7 cm PaK(t)
  • 5 cm PaK 38
  • 7,5 cm PaK 97/38
  • 7,5 cm PaK 40
  • 7,5 cm PaK 41
  • 7,5 cm PaK 44
  • 7,62 cm PaK 36(r)
  • 8 cm PAW 600
  • 8,8 cm PaK 43
  • 12,8 cm PaK 44
Пехотные и
горные орудия
Безоткатные орудия
Полевая, средняя и
тяжёлая артиллерия
  • 7,5 cm FK 16 nA
  • 7,5 cm FK 18
  • 7,5 cm FK 38
  • 7,5 cm FK 7M85
  • 10,5 cm leFH 16
  • 10,5 cm leFH 18
  • 10,5 cm leFH 18M
  • 10,5 cm leFH 18/40
  • 10 cm K 17
  • 10,5 cm sK 18
  • 10,5 cm sK 18/40
  • 15 cm sFH 13
  • 15 cm K 16
  • 15 cm sFH 18
  • 15 cm K 18
  • 17 cm K 18
  • 21 cm Mrs 18
  • 24 cm Kanone 3
Ж.-д. артиллерия
Орудия САУ
Зенитные орудия
Реактивная артиллерия
Сверхтяжёлая и
осадная артиллерия

wikiredia.ru

Pak 43 — Википедия. Что такое Pak 43

8,8 cm Pak. 43 (8,8 cm Panzerjägerkanone 43[1][2][3]) — немецкая 88-мм противотанковая пушка времён Второй мировой войны. Термин нем. Panzerjägerkanone в переводе дословно означает «пушка охотников на танки» и является стандартным наименованием для всех немецких орудий этого класса начиная с весны 1941 года; аббревиатура Pak., использовавшаяся ранее для Panzerabwehrkanone, сохранена[4][5]. Индекс «43» соответствует году постройки первого опытного образца.

История создания

Разработка Pak 43 была начата в конце 1942 года фирмой «Крупп» (Krupp A.G.). Необходимость создания для немецких сухопутных сил очень мощной противотанковой пушки диктовалась постоянно увеличивающейся бронезащитой танков стран антигитлеровской коалиции. Другим стимулом была нехватка вольфрама, использовавшегося тогда в качестве материала для сердечников подкалиберных снарядов 75-мм пушки Pak 40. Постройка более мощного орудия открывала возможности по эффективному поражению сильнобронированных целей обычными стальными бронебойными снарядами.

Базой для Pak 43 послужило 88-мм зенитное орудие Flak 41, у которого был заимствован ствол длиной в 71 калибр и его баллистика. Изначально Pak 43 разработана для установки на специализированном крестообразном лафете, унаследованном от зенитной пушки. Но таких лафетов не хватало, и они были излишне сложными в производстве; поэтому с целью упрощения конструкции и уменьшения габаритов качающаяся часть Pak. 43 была смонтирована на классическом лафете с раздвижными станинами от 105-мм лёгкой пушки 10 cm le K 41 (10 cm Leichte Kanone 41)[6]. Этот вариант получил обозначение 8,8 cm Pak 43/41. В 1943 году новые пушки дебютировали на поле боя и их производство продолжалось до конца войны. Из-за сложной технологии производства и высокой стоимости было выпущено всего 3502 таких орудий.

Варианты Pak 43 использовались для самоходно-артиллерийских установок (САУ), была разработана танковая пушка KwK 43. Этими орудиями вооружались легкобронированная противотанковая САУ «Nashorn» («Hornisse») (8,8 cm Pak. 43/1), истребители танков «Фердинанд» (8,8 cm Pak. 43/2, раннее обозначение Stu.K. 43/1) и «Ягдпантера» (8,8 cm Pak. 43/3, раннее обозначение Stu.K. 43), тяжёлый танк PzKpfw VI Ausf B «Tiger II» или «Королевский тигр» (8,8 cm Kw.K. 43).

Несмотря на официальное задокументированное именование как «8,8 cm Panzerjägerkanone 43» в послевоенной литературе часто используется более широкий общий термин «Panzerabwehrkanone».

Боевое применение

Декабрь 1943, УССР

Противотанковая пушка Pak 43 в 1943—1945 гг. была очень эффективным средством против любого воевавшего танка союзников. Надёжную защиту от её огня удалось реализовать только в советском тяжёлом танке ИС-3, не принимавшем участия в боевых действиях во Второй мировой войне. Предыдущая модель советского тяжёлого танка ИС-2 образца 1944 года была лучшей по стойкости против огня Pak 43 среди воевавших машин. В общей статистике по безвозвратным потерям ИС-2 поражения от 88-мм пушек составляют около 80 % случаев. Любой прочий танк СССР, США или Великобритании вообще не предоставлял своему экипажу хоть какой-нибудь защиты от снарядов Pak 43.

С другой стороны, орудие Pak 43 было чрезмерно тяжёлым: его масса составляла 4400 кг в боевом положении. Для транспортировки Pak 43 требовался достаточно мощный специализированный тягач. Проходимость сцепки тягача с орудием на слабых грунтах была неудовлетворительной. Тягач и буксируемая им пушка были уязвимы на марше и при разворачивании на боевой позиции. Кроме того, в случае фланговой атаки противника было затруднительно повернуть ствол Pak 43/41 в угрожаемом направлении. Иную ситуацию имела пушка Pak 43 на четырёхосном лафете, позволявшего вести огонь по бронетехнике во всех направлениях, то есть на 360°, также имея угол возвышения и склонения от −8 до +40°. Повозка лафета имела независимое подрессоривание для каждого колеса. При переводе из походного положения в боевое пушка опускалась на четыре опоры, которые придавали ей устойчивость во время стрельбы в любом направлении и при всех углах возвышения. Горизонтирование пушки производилось по уровням домкратом, расположенным на концах продольной балки повозки. Для защиты расчёта и материальной части пушки от поражения осколками снарядов и пулями на верхнем станке было установлено щитовое прикрытие. Помимо этого, в боевом положении Pak 43 на четырёхосном лафете была ниже Pak 43/41 (немецкие солдаты дали Pak 43/41 неофициальное название «Амбарные ворота» за большие размеры), что существенно облегчало маскировку орудия на местности, и легче. Тяжёлые противотанковые пушки стран антигитлеровской коалиции (советская 100-мм полевая пушка образца 1944 года (БС-3) и британская 17-фунтовка), относительно близкие к Pak 43/41 по бронебойным способностям, были существенно легче и меньше страдали от отмеченных выше ограничений. Вторым недостатком Pak 43, помимо большой массы, было относительно слабое действие по небронированным целям. При всех своих отличных баллистических данных орудие было малоподвижным из-за большой массы. Если эта пушка вступала в бой с танками, то она часто не имела возможности прекратить его: она должна была либо уничтожить противника, либо быть уничтоженной сама. Таким образом, следствием большой массы были очень высокие потери в материальной части и личном составе.

Характеристики и свойства боеприпасов

Номенклатура боеприпасов
Тип Немецкое наименование снаряда Масса снаряда, кг Масса ВВ
Калиберные бронебойно-трассирующие снаряды (начальная скорость 1000 м/с)
Бронебойно-трассирующий с узкими ведущими поясками (12,3 мм) Panzergranate 39-1 10,2 64 г флегматизированного гексогена
то же Panzergranate 39-1 Al 10,2 ок. 60 г флегматизированного гексогена с добавлением алюминиевой пудры
Бронебойно-трассирующий с широкими ведущими поясками (17,8 мм) Panzergranate 39/43 10,2 64 г флегматизированного гексогена
то же Panzergranate 39/43 Al 10,2 ок. 60 г флегматизированного гексогена с добавлением алюминиевой пудры
Бронебойно-трассирующий подкалиберный снаряд (начальная скорость 1130 м/с)
Бронебойно-трассирующий подкалиберный Panzergranate 40/43 7,3 отсутствует
Осколочно-фугасные снаряды (начальные скорости 700 и 750 м/с)
Осколочно-фугасная граната с узкими ведущими поясками (12,3 мм) Sprenggranate Flak. 41 9,4 1 кг аммотола 40/60 или тротила
Осколочно-фугасная граната с широкими ведущими поясками (17,8 мм) Sprenggranate 43 9,4 то же
Кумулятивные снаряды (начальная скорость 600 м/с)
Кумулятивный снаряд с узкими ведущими поясками (12,3 мм) Granate 39 Hl 7,65 640 г флегматизированного гексогена в бумажном футляре
Кумулятивный снаряд с широкими ведущими поясками (17,8 мм) Granate 39/43 Hl 7,65 то же
Таблица бронепробиваемости[источник не указан 2307 дней]
Калиберные бронебойные снаряды Panzergranate 39-1, 39/43 & 39/43 Al
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 203 250
500 182 ?
1000 167 200, 215
1500 153 ?
2000 139 ?
2500 127 ?
Подкалиберный бронебойный снаряд с вольфрамовым сердечником Panzergranate 40/43
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 237 ?
500 217 ?
1000 193 222
1500 171 ?
2000 153 ?
Приведённые данные относятся к немецкой методике определения бронебойного действия. Следует учитывать, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Примечания

  1. ↑ D 2030 — 8,8 cm Panzerjägerkanone 43/2 (L/71), Beschreibung, 28.1.1944. Berlin.(описание пушки)
  2. ↑ D97/1+ Gerätliste, Oberkommando des Heeres Heereswaffenamt, s.45, Berlin 1.7.43
  3. ↑ Gerätliste s.45.
  4. ↑ Из политических и психологических соображений в 1940 году противотанковые подразделения переименовали в подразделения «истребителей танков»: при реорганизации Panzerabwehrabteilung (противотанковый дивизион) были переименованы в Panzerjägerabteilung (дивизион истребителей танков). В связи с этим в 1941 пушки также переименовали в Panzerjägerkanone (пушка истребителей танков), с сохранением сокращения Pak.
  5. ↑ W.Haupt, 1989, s. 9.
  6. ↑ W.Fleisher, 2003, s. 60.

Литература

  • Снитко К.К., Костенко К.М. и др. Боеприпасы артиллерии бывшей германской армии.Справочник. — М.: Воениздат ВС СССР, 1946. — 560 с.
  • Werner Haupt. Panzerabwehrgeschütze 3,7-cm 5,0-cm 7,5-cm 8,8-cm-Pak 1934-1945 (ohne Selbstfahrlafetten) // Waffen-Arsenal Band 117, PODZUN-PALLAS-VERLAG. — 1989. — ISBN 3-7909-0360-4.
  • Wolfgang Fleischer. Die Deutsches Panzerjägertruppe Waffen, Munition und Fahrzeuge 1935-1945. — Eggolsheim: Dörfler im Nebel GmbH, 2003. — 80 с.
  • Ian V. Hogg. German Artillery of World War Two. — ISBN 1-85367-480-X.
  • Желтов И. и др. Танки ИС. Боевое применение // Танкомастер (спецвыпуск)
  • H.Dv. 119/329 ± Vorläufige Schußtafel für die 8,8 cm Kampfwagenkanone 43 (L/71) (8,8 cm Kw.K 43), 8,8 cm Panzerjägerkanone 43/1 (L/71) (8,8 cm Pak 43/1), 8,8 cm Panzerjägerkanone 43/2 (L/71) (8,8 cm Pak 43/2), 8,8 cm Panzerjägerkanone 43/3 (L/71) (8,8 cm Pak 43/3) und 8,8 cm Panzerjägerkanone 43/41 (L/71) (8,8 cm Pak 43/41), Juni 1943 mit eingearbeiteten Deckblättern Nr. 1 bis 9 (Ausgabe 1944).

Ссылки

Танковые орудия
Противотанковая
артиллерия
  • 2,8 cm sPzB 41
  • 3,7 cm PaK 36
  • 4,2 cm PaK 41
  • 4.7-cm Pak
  • 4,7 cm PaK(t)
  • 5 cm PaK 38
  • 7,5 cm PaK 97/38
  • 7,5 cm PaK 40
  • 7,5 cm PaK 41
  • 7,5 cm PaK 44
  • 7,62 cm PaK 36(r)
  • 8 cm PAW 600
  • 8,8 cm PaK 43
  • 12,8 cm PaK 44
Пехотные и
горные орудия
Безоткатные орудия
Полевая, средняя и
тяжёлая артиллерия
  • 7,5 cm FK 16 nA
  • 7,5 cm FK 18
  • 7,5 cm FK 38
  • 7,5 cm FK 7M85
  • 10,5 cm leFH 16
  • 10,5 cm leFH 18
  • 10,5 cm leFH 18M
  • 10,5 cm leFH 18/40
  • 10 cm K 17
  • 10,5 cm sK 18
  • 10,5 cm sK 18/40
  • 15 cm sFH 13
  • 15 cm K 16
  • 15 cm sFH 18
  • 15 cm K 18
  • 17 cm K 18
  • 21 cm Mrs 18
  • 24 cm Kanone 3
Ж.-д. артиллерия
Орудия САУ
Зенитные орудия
Реактивная артиллерия
Сверхтяжёлая и
осадная артиллерия

wiki.sc

Travel and history: Немецкая противотанковая пушка PaK-43/41.

   Пушка PaK-43/41 была одним из наиболее мощных противотанковых орудий периода Второй Мировой Войны.
   Контракт на разработку 88-мм противотанковой пушки фирмы "Крупп" и "Рейнметалл-Борзиг" получили в середине 1942 года, а уже весной 1943 года новое противотанковое орудие под обозначением "PaK-43/41" начало поступать в противотанковые части РГК Вермахта. Всего с марта 1943 года по август 1944 года было изготовлено 1077 пушек этого типа.
   Для ускорения разработки пушки для неё был использован лафет непринятого на вооружение 100-мм полевого орудия обр. 1941 г. фирмы "Рейнметалл-Борзиг". Благодаря наличию раздвижных станин этот лафет обеспечивал угол горизонтального обстрела 56°. Относительно небольшое щитовое прикрытие защищало только наводчика и заряжающего, остальные члены расчета вынуждены были вести бой не имея броневой защиты.
   В связи с большим весом пушки для её транспортировки использовались преимущественно 8-ми тонные тягачи Sd.Kfz.7.
   Ствол пушки длиной 6610 мм (длина нарезной части 5150,5 мм) снабжался мощным дульным тормозом и горизонтальным полуавтоматическим затвором. Из-за высоких нагрузок, возникавших в момент выстрела, срок службы ствола был относительно невелик и составлял 700 - 1200 выстрелов в зависимости от типа использовавшихся боеприпасов. Дело в том, что 88-мм бронебойные, кумулятивные и осколочно-фугасные снаряды подразделялись на две группы: старые снаряды с узким ведущим пояском и новые снаряды с широким пояском. Применение старых снарядов вызывало ускоренный износ ствола, ими можно стрелять только из стволов, которые произвели не больше 500 выстрелов.
   Расчетная толщина брони, пробиваемой бронебойным снарядом Pzgr.39/43 под углом 30° от нормали на различных дальностях, следующая: 500 м - 130 мм; 1000 м - 121 мм; 1500 м - 112 мм; 2000 м - 104 мм; 2500 м - 96 мм
   Необходимо отметить, что столь высокие характеристики достигались за счёт удлинения ствола до 6,61 м и веса в боевом положении до 4400 кг, что отрицательно сказалось на тактической пригодности орудия.
   На базе пушки PaK-43/41 была разработана противотанковая пушка Pak-43 на крестообразном лафете с углом горизонтального обстрела 360° и самоходные противотанковые установки Nashorn и Hornisse.
Тактико-технические характеристики 88-мм пушки РaK-43/41
Калибр: 88 мм
Начальная скорость снаряда: 600-1 130
Длина ствола: 71 калибр
Наибольший угол возвышения: 38°
Угол склонения: -5°
Угол горизонтального обстрела: 56°
Вес в боевом положении: 4400 кг
Скорострельность: 6-10 выстр./мин.
Наибольшая дальность стрельбы: 15300 м
Дальность эффективной стрельбы: 1000 - 1500 м
Бронепробиваемость бронебойным снарядом 40/43 с вольфрамовым сердечником при угле встречи 60° на дальности 1 000 м: 205 мм
Вес бронебойного снаряда: 10,16 кг












panzer-travelandhistory.blogspot.com

Pak 43 - это... Что такое Pak 43?

88-мм противотанковая пушка PaK 43/41 (PaK 43)
Калибр, мм 88
Экземпляры 1403 (2098)
Скорострельность, выстр/мин 6—10
Ствол
Длина ствола, мм/клб 71
Масса
Масса в походном положении, кг 4950 (4750)
Масса в боевом положении, кг 4400 (4240)
Габариты в походном положении
Углы обстрела
Угол ВН, град −8…+38 (−5…+40)°
Угол ГН, град 56 (360)°

8,8 cm PaK 43 (8,8 cm Panzerabwehrkanone 43) — немецкая 88-мм противотанковая пушка времён Второй мировой войны. PaK в переводе дословно означает «противотанковая пушка» (нем. Panzerabwehrkanone) и является стандартным сокращением для всех немецких орудий этого класса. Индекс «43» соответствует году постройки первого опытного образца.

История создания

Разработка PaK 43 была начата в конце 1942 фирмой «Крупп» (Krupp). Необходимость очень мощной противотанковой пушки диктовалась постоянно увеличивающейся бронезащитой танков стран антигитлеровской коалиции. Другим стимулом была нехватка вольфрама, использовавшегося тогда в качестве материала для сердечников подкалиберных снарядов 75-мм пушки PaK 40. Постройка более мощного орудия открывала возможности по эффективному поражению сильнобронированных целей обычными стальными бронебойными снарядами.

Базой для PaK 43 послужило 88-мм зенитное орудие FlaK 41 с длиной ствола в 71 калибр. Изначально PaK 43 монтировалась на специализированном лафете, унаследованном от зенитной пушки. Впоследствии с целью упрощения конструкции и уменьшения габаритов её качающаяся часть был смонтирован на лафете 105-мм полевой гаубицы leFH 18, сходном по типу с лафетом 75-мм противотанковой пушки PaK 40. Этот вариант получил обозначение PaK 43/41. В 1943 году новые пушки дебютировали на поле боя и их производство продолжалось до конца войны. Из-за сложной технологии производства и высокой стоимости было выпущено всего 3502 таких орудия.

На базе PaK 43 были разработаны танковая пушка KwK 43 и пушка для самоходно-артиллерийских установок (САУ) StuK 43. Этими орудиями вооружались тяжёлый танк PzKpfw VI Ausf B «Tiger II» («Королевский тигр»), истребители танков «Фердинанд» и «Ягдпантера», легкобронированная противотанковая САУ «Nashorn» («Hornisse»).

Sturer Emil и САУ Waffentragen

Боевое применение

Декабрь 1943, УССР

Противотанковая пушка PaK 43 в 1943—1945 гг. была очень эффективным средством против любого воевавшего танка союзников. Надёжную защиту от её огня удалось реализовать только в советском тяжёлом танке ИС-3, не принимавшем участия в боевых действиях во Второй мировой войне. Предыдущая модель советского тяжёлого танка ИС-2 образца 1944 года была лучшей по стойкости против огня PaK 43 среди воевавших машин. Верхняя лобовая со «спрямлённым» носом позднего выпуска бронеплита ИС-2 хорошо противостояла снарядам PaK 43, но это не давало удовлетворительной защиты в целом: снаряды PaK 43 относительно легко пробивали башню, борта и нижнюю лобовую бронеплиту. В общей статистике по безвозвратным потерям ИС-2 поражения от 88-мм пушек составляют около 80 % случаев. Любой прочий танк СССР, США или Великобритании вообще не предоставлял своему экипажу хоть какой-нибудь защиты от снарядов PaK 43.

С другой стороны, орудие PaK 43 было чрезмерно тяжёлым: его масса составляла 4400 кг в боевом положении. Для транспортировки PaK 43 требовался достаточно мощный специализированный тягач. Проходимость сцепки тягача с орудием на слабых грунтах была неудовлетворительной. Тягач и буксируемая им пушка были уязвимы на марше и при разворачивании на боевой позиции. Кроме того, в случае фланговой атаки противника было затруднительно повернуть ствол PaK 43/41 в угрожаемом направлении. Иную ситуацию имела пушка PaK 43 на четырёхосном лафете, позволявшего вести огонь по бронетехнике во всех направлениях, т. е. на 360°, также имея угол возвышения и склонения от −8 до +40°. Повозка лафета имела независимое подрессоривание для каждого колеса. При переводе из походного положения в боевое пушка опускалась на четыре опоры, которые придавали ей устойчивость во время стрельбы в любом направления и при всех углах возвышения. Горизонтирование пушки производилось по уровням домкратом, расположенным на концах продольной балки повозки. Для защиты расчёта и материальной части пушки от поражения осколками снарядов и пулями на верхнем станке было установлено щитовое прикрытие. Помимо этого, в боевом положении PaK 43 на четырёхосном лафете была ниже PaK 43/41 (немецкие солдаты дали PaK 43/41 неофициальное название «Амбарные ворота» за большие размеры), что существенно облегчало маскировку орудия на местности, и легче. Тяжёлые противотанковые пушки стран антигитлеровской коалиции (советская 100-мм полевая пушка обр.1944г. БС-3 и английская 17-фунтовка), относительно близкие к PaK 43/41 по бронебойным способностям, были существенно легче и меньше страдали от отмеченных выше ограничений. Вторым недостатком PaK 43, помимо большой массы, было относительно слабое действие по небронированным целям. При всех своих отличных баллистических данных орудие было малоподвижным из-за большой массы. Если эта пушка вступала в бой с танками, то она часто не имела возможности прекратить его: она должна была либо уничтожить противника, либо быть уничтоженной сама. Таким образом, следствием большой массы были очень высокие потери в материальной части и личном составе.

Характеристики и свойства боеприпасов

Номенклатура боеприпасов
Тип Марка Масса, кг Масса ВВ, г
Калиберные бронебойные снаряды (дульная скорость 1000 м/с)
Бронебойный с узким ведущим пояском Panzergranate 39/1 (APCBC) 10,2 60 г флегматизированного гексогена
Бронебойный с широким ведущим пояском Panzergranate 39/43 (APCBC) 10,2 60 г флегматизированного гексогена
Panzergranate 39/43 Al 10,2
Бронебойные-подкалиберные снаряды (дульная скорость 1130 м/с)
Бронебойный-подкалиберный Panzergranate 40/43 (HVAP) 7,3 не имел
Осколочно-фугасный снаряд (дульная скорость 750 м/с)
Осколочно-фугасная граната Sprenggranate 43 9,4; масса полностью снаряжённой гранаты 9,5 1 кг аммотола
Кумулятивный снаряд (дульная скорость 600 м/с)
Кумулятивный снаряд Gr 43/43 HI KwK.43 и кумулятивный 39/43 HI 7,65  ?
Таблица бронепробиваемости[источник не указан 180 дней]
Калиберные бронебойные снаряды Panzergranate 39/1, 39/43 & 39/43 Al
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 203 250
500 182  ?
1000 167 200,215
1500 153  ?
2000 139  ?
2500 127  ?
Подкалиберный бронебойный снаряд с вольфрамовым сердечником Panzergranate 40/43
Дальность, м При угле встречи 60°, мм При угле встречи 90°, мм
100 237  ?
500 217  ?
1000 193 222
1500 171  ?
2000 153  ?
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Литература

  • Ian V. Hogg. German Artillery of World War Two. — ISBN 1-85367-480-X
  • Желтов И. и др. Танки ИС. Боевое применение // Танкомастер (спецвыпуск)

Ссылки

  Артиллерия Третьего рейха периода Второй мировой войны
Танковые орудия 2 cm KwK 30  · 3,7 cm KwK 36  · 3,7 cm KwK 38(t)  · 5 cm KwK 38  · 5 cm KwK 39  · 7,5 cm KwK 37  · 7,5 cm KwK 40  · 7,5 cm KwK 42  · 8,8 cm KwK 36  · 8,8 cm KwK 43
Противотанковая
артиллерия
2,8 cm sPzB 41  · 3,7 cm PaK 36  · 4,2 cm PaK 41  · 4,7 cm PaK(t)  · 5 cm PaK 38  · 7,5 cm PaK 97/38  · 7,5 cm PaK 40  · 7,5 cm PaK 41  · 7,5 cm PaK 44  · 7,62 cm PaK 36(r)  · 8 cm PAW 600  · 8,8 cm PaK 43  · 12,8 cm PaK 44
Пехотные и
горные орудия
7,5 cm leIG 18/leGebIG 18/IG L/13  · 7,5 cm IG 37  · 7,5 cm IG 42  · 15 cm sIG 33  · 7,5 cm Geb K 15  · 7,5 cm GebG 36  · 10,5 cm GebH 40
Безоткатные орудия 7,5 cm LG 40  · 10,5 cm LG 40  · 10,5 cm LG 42
Полевая, средняя и
тяжёлая артиллерия
7,5 cm FK 16 nA  · 7,5 cm FK 18  · 7,5 cm FK 38  · 7,5 cm FK 7M85  · 10,5 cm leFH 16  · 10,5 cm leFH 18  · 10,5 cm leFH 18M  · 10,5 cm leFH 18/40  · 10 cm K 17  · 10,5 cm sK 18  · 10,5 cm sK 18/40  · 15 cm sFH 13  · 15 cm sFH 18  · 15 cm K 18  · 17 cm K 18  · 21 cm Mrs 18
Ж.-д. артиллерия 15 cm K (E)  · 17 cm K (E)  · 20,3 cm K (E)  · 21 cm K 12 (E)  · 24 cm Th K (E)  · 24 cm ThBr K (E)  · 28 cm kzBr K (E)  · 28 cm lgBr K (E)  · 28 cm sBr K (E)  · 28 cm Br NK (E)  · K5  · «Адольф»  · «Зигфрид»  · «Леопольд»  · «Густав»  · «Дора»
Орудия САУ 7,5 cm PaK 39  · 7,5 cm PaK 40  · 7,5 cm PaK 42  · 8,8 cm PaK 43  · 12,8 cm PaK 44
Зенитные орудия 2 cm FlaK 30/38/Flakvierling  · 3,7 cm FlaK 18/36/37  · 3,7 cm FlaK 43/Flakzwilling 43  · 8,8 cm FlaK 18/36/37/41  · 10,5 cm FlaK 38/39  · 12,8 cm FlaK 40
Реактивная артиллерия Nebelwerfer  · 21 cm Nebelwerfer 42  · 28/32 cm Nebelwerfer 41  · 30 cm Raketenwerfer 56  · Wurfrahmen 40
Сверхтяжёлая и
осадная артиллерия
35,5 cm Haubitze M1  · Gerät 040 «Карл»  · Gamma Mörser

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
