шестиствольный, система, принцип работы, технические характеристики (ТТХ), скорострельность

Во второй половине 19 века, наверное, не было оружия со столь же противоречивой репутацией. Кто-то считал его ненадёжной и бесполезно тратящей патроны конструкцией. А в Африке одна демонстрация пулемётов Гатлинга предводителям племён довела одного из вождей до самоубийства. Изобретатель разрабатывал это оружие из самых человеколюбивых побуждений – но в глазах многих оно стало ужасным и «негуманным». И уж точно никто не мог предвидеть, что эта система окажется востребованной спустя полтора века после появления.

Пулемёт Гатлинга в русском языке часто называют «картечницей», чтобы продемонстрировать его отличия от «настоящих» пулемётов и подчеркнуть специфику использования. А началась история этого оружия неожиданно.

История создания и устройство оружия

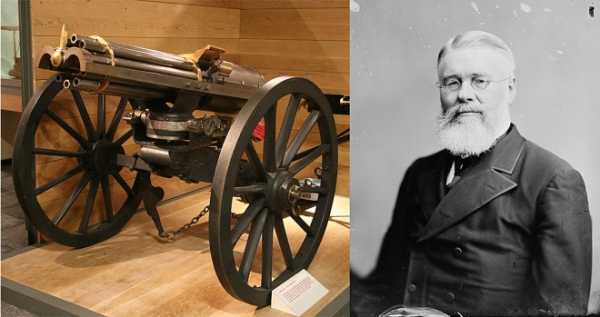

Доктор Ричард Гатлинг не был профессиональным оружейником. Впрочем, он и врачом-то был «номинально» – заинтересовавшись медициной, окончил колледж, но никогда не практиковал. Зато он был «профессиональным» изобретателем. Впоследствии Гатлинг писал, что на главное своё изобретение его вдохновило начало гражданской войны и ежедневное наблюдение за солдатами, уходящими на фронт.

Его посетила идея: что, если сделать оружие, которое даст одному солдату огневую мощь десятка? Не позволит ли это сократить армии и сделать войны менее массовыми? И уже в 1862 году Гатлинг получил патент на такое оружие. В нём оно названо просто «Machine gun», то есть «пулемёт».

Автоматическое стрелковое оружие пытались создать и до Гатлинга. Однако принцип действия его пулемёта отличался от довольно распространённых тогда картечниц. Это были многоствольные орудия, все стволы которых приходилось перезаряжать вручную. Американский изобретатель механизировал все операции. Всего на год систему Гатлинга опередил пулемёт Эйгара – одноствольное оружие с ручным приводом.

А в основу работы системы Гатлинга был положен такой метод: блок стволов вместе с патронниками и затворами вращался вокруг центрального вала с помощью рукоятки.

Внутри ствольной коробки был паз, по которому перемещались ролики, отпирающие и запирающие затворы. В верхний, свободный патронник, под воздействием силы тяжести подавало боеприпас, дальнейший поворот рукоятки запирал затвор, производил выстрел, в нижней точке затвор снова отпирало, и из него извлекалась гильза.

В отличие от пулемёта Эйгара, где за один поворот рукоятки происходил один выстрел, «гатлинг» производил столько выстрелов, сколько было в блоке стволов. При этом за время цикла стволы успевали остыть.

В 1862 и 1863 годах Гатлинг занимался демонстрацией своего прототипа армейским чинам, и небезуспешно. Генерал Райт писал, что изобретение может оказаться очень полезным для безопасности судоходства на западных реках. Оценил «картечницу» и адмирал Дальгрен, возглавлявший департамент вооружения флота.

Модификации

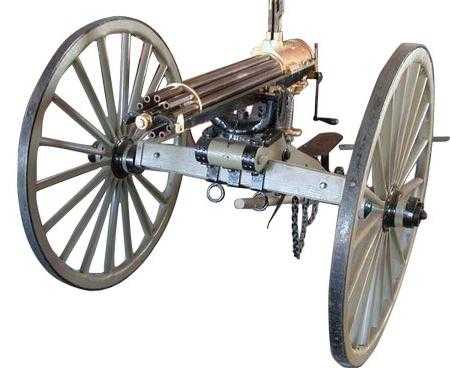

Первый образец – М1862 – имел блок из шести стволов, установленный на артиллерйском двухколёсном лафете. Для стрельбы первоначально использовались патроны, состоящие из пули Минье калибра .58, и очень толстой многоразовой гильзы с капсюлем. Патронников, как таковых, этот образец изначально не имел, но позднее Гатлинг рассверлил казённую часть стволов, ради возможности использовать новейшие унитарные патроны.

Это оружие получилось ненадёжным, и выпущено было только небольшой партией.

М1866 отличался от прародителя тем, что изначально рассчитывался на использование унитарных патронов калибра .50-70. Это потребовало увеличить расстояние, на которое перемещались затворы, и оснастить их экстракторами. М1866 стал первым серийным «гатлингом».

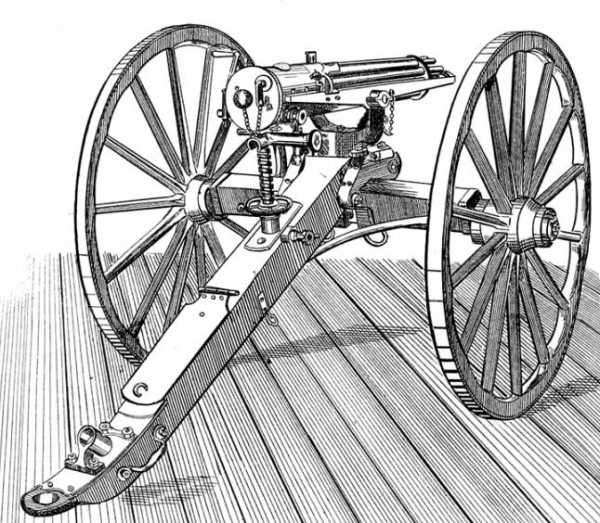

М1874 имел 10 стволов и для стрельбы использовал новый патрон .45-70. В качестве станка по-прежнему использовался артиллерийский лафет, но в качестве альтернативы уже была предложена тренога. Популярностью, впрочем, она не пользовалась. Основным средством питания были кассеты на 40 патронов, но был разработан и «барабан» Бродвелла, состоящий из 20 кассет на 20 патронов. Вариант этого пулемёта, принятый на вооружение в Британской Империи, использовал патрон .450 и снаряжался барабанами общей ёмкостью 352 и 240 патронов.

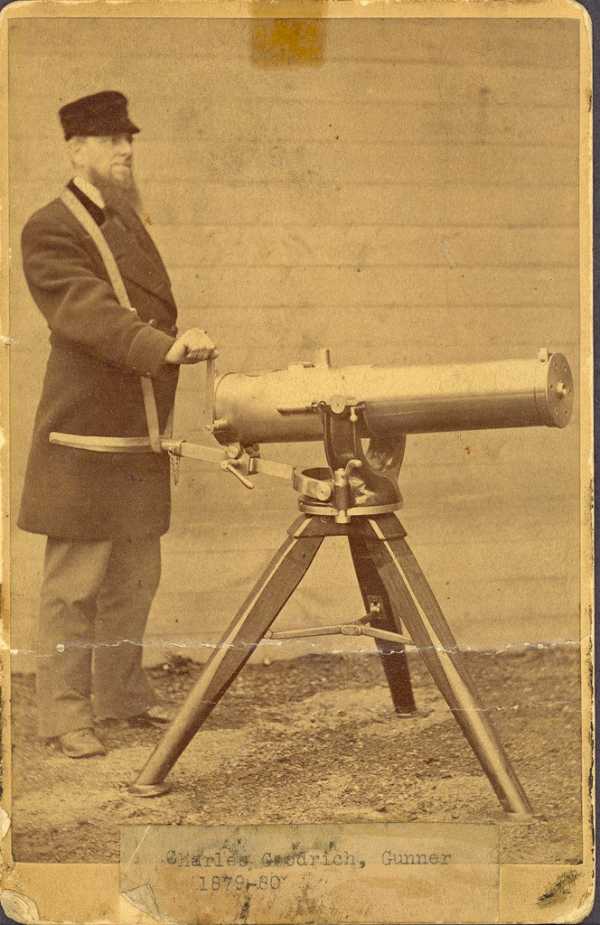

М1877 – также известный, как «бульдог». Он имел всего пять укороченных стволов и монтировался только на треноге. «Бульдог» намеревались продавать полиции, но органы правопорядка он не устроил.

М1883, как и образец 1874 года, имел десять стволов калибра .45-70, но все стволы были закрыты бронзовым кожухом. Но главной особенностью этой модели стала попытка использовать возможность «гатлингов» развить очень высокий темп стрельбы, если вращать главный вал напрямую. В таком режиме М1883 развивал небывалую для своего времени скорострельность – 1500 выстрелов в минуту.

Очевидно, что при таком темпе стрельбы необходим был солидный запас патронов. Для этого разработали кольцеобразный магазин на 104 патрона, приводившийся в действие механизмом пулемёта.

Последней модификацией стал десятиствольный М1903 калибра .30-06, производившийся до 1911 года.

История будет неполной без упоминания одной экспериментальной версии. Способность «гатлингов» развивать высочайший темп стрельбы не осталась незамеченной. В 1893 году сам Ричард Гатлинг запатентовал М1893 – десятиствольный пулемёт калибра .30-40, в бронзовом кожухе которого находился электромотор. «Электрический Гатлинг» мог произвести до 3000 выстрелов в минуту.

Эксплуатация

Хотя пулемёты Гатлинга были приняты на вооружение не только в США, и нашли применение во многих конфликтах – их было не так много, и эффективность их не всегда ошеломляла. Единственные «картечницы», которые попали в войска северян во время гражданской войны – были приобретены генералом Батлером за свой счёт. Согласно отдельным источникам, три М1862 купила газета «Нью-Йорк Таймс». Их использовали для обороны редакции во время нью-йоркских бунтов.

Официально на вооружение американских войск «картечницы» поступили уже после войны, и использовались в основном на пограничных фортах. Пулемёты показали свою эффективность в 1875 году, во время кампании по вытеснению индейских племён с Великих Равнин. Их продолжали использовать и в последующих войнах с индейцами.

В ходе испано-американской войны прославилась батарея из четырёх «гатлингов», возглавляемая лейтенантом Паркером. Партию американских пулемётов купила Франция, однако во франко-прусской войне они либо не использовались вообще, либо крайне ограниченно.

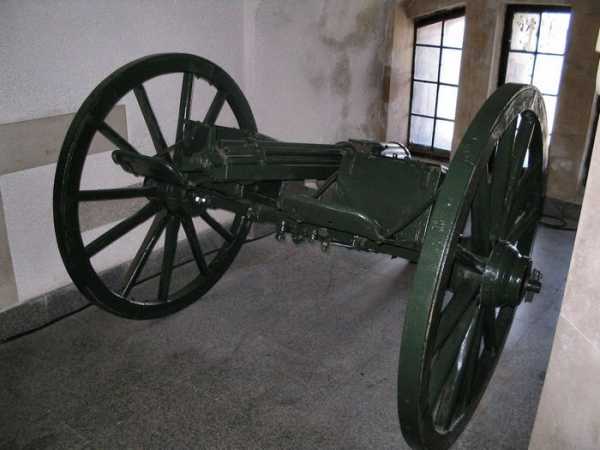

В Россию «гатлинги» попали благодаря военному атташе Горлову.

Эти «горловки» под 4,2-линейный патрон применялись в Хивинском походе. Вскоре после этого, в 1876 году, их передали в крепости.

Но шире всего, вероятно, «гатлинги» использовала британская армия, которой часто приходилось иметь дело с массированными атаками африканских племён. При этом в одном из важнейших сражений войны с зулусами – у Роркс-Дрифт – пулемёты не применялись.

Уже в 1884 году Хайрам Максим разработал первый «настоящий» пулемёт, использующий не ручной привод, а энергию отдачи. В течение следующего десятилетия такое оружие вытеснит «картечницы» из войск первого эшелона, а к началу Первой Мировой многоствольные системы устареют, казалось, окончательно.

Тактико-технические характеристики

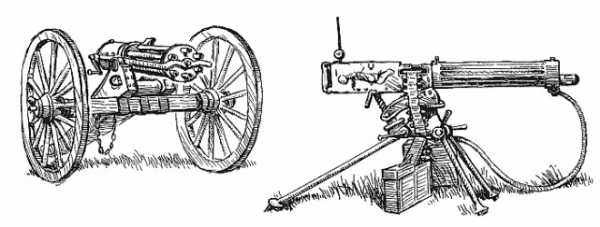

Рассмотрим основные параметры «классического» пулемёта Гатлинга образца 1874 года. Сравним его с самым первым «Максимом» калибра .450

 M1874Maxim Mk.1
Калибр, мм.45-70.577/450
Длина,мм10701076
Длина ствола, мм670723
Масса тела пулемёта, кг9018
Темп стрельбы, выстрелов в минутудо 900500
Ёмкость магазина, патронов40250

«Максим» имел меньший темп стрельбы, но этот темп не зависел от усталости стрелка. Ленты с патронами были удобнее и надёжнее чем длинные кассеты, и тем более, чем барабаны Бродвелла.

Ограниченная эффективность использования «картечниц» связана была, по-видимому, вот с чем. Как и митральезы, их пытались применять, как артиллерию на больших расстояниях. Отсюда и установка на неповоротливые лафеты, и сам термин «картечница» – пулемётные очереди видели, как аналог залпам картечи.

Естественно, на артиллерийских дальностях стрельбы эффективность пулемётов была невысокой.

Только практика продемонстрировала, что лучше всего такое оружие проявляет себя именно как мобильное, пехотное. Пулемёт Максима, отличаясь меньшей массой, на эту роль подходил лучше.

Пулемёты Гатлинга к началу 20 века уже считались устаревшими, и вряд ли кто-то всерьёз ожидал, что оружие, работающее по такому принципу, вновь будет создаваться. Хотя потенциальная скорострельность такой системы была продемонстрирована ещё самим изобретателем, понадобилась она только в середине 20 века. С того времени и поныне потомки конструкции Гатлинга используются в качестве авиационного и зенитного оружия.

Видео

warbook.club

принцип работы, характеристики :: SYL.ru

В истории человечества есть много образцов оружия, которое стало не только культовым, но и используется людьми на протяжении столетий. Именно к таким гениальным изобретениям относится и пулемет Гатлинга.

История появления

Пулемет Гатлинга – это плод воображения и рук человека, который не имел военного образования, а был дипломированным врачом. Несмотря на то что вместо спасения жизней его создатель намеревался их эффективно отнимать, он оставил след в истории человечества именно благодаря этому оружию. Ричард Джонатан Гатлинг (1818-1903 гг.) с юных лет испытывал тягу к изобретательству. Став дипломированным доктором, он недолго посвящал себя здоровью пациентов, а начал заниматься разработкой эффективного вооружения. В 1862 году он получил свой первый патент на пулемет Revolving Battery Gun. В то время наиболее скорострельным оружием были револьверы и магазинные винтовки. Их недостатком была длительная перезарядка, которую приходилось производить после нескольких выстрелов. Гатлинг решил создать новейшую систему, которая была бы удобной, надежной и не требовала длительных простоев для смены патронов.

Принцип действия

Первый пулемет Гатлинга произвел настоящий фурор. Многие даже представить не могли, что можно с таким изяществом решить проблему скорострельности и перезарядки. Принцип работы пулемета Гатлинга настолько прост, что странно, что до него не додумались ранее самые известные оружейники мира. Для своего орудия в качестве средства подачи очередного патрона в ствол доктор выбрал вращающийся цилиндр. Он подвел его к ударно-спусковому механизму, что ускоряло произведение выстрелов. Пулемет Гатлинга 1862 года имел 6 стволов. Они прикреплялись к особому роторному блоку. В его пазах были размещены 6 затворов. Пулемет Гатлинга, устройство которого было до банальности элементарным, позволил иначе взглянуть на возможности скорострельности. При вращении роторного блока каждый ствол, в котором был свой затвор, проходил по кругу 6 этапов:

  • открытие затвора;
  • извлечение гильзы;
  • досылание нового патрона;
  • закрытие затвора;
  • подготовка;
  • выстрел.

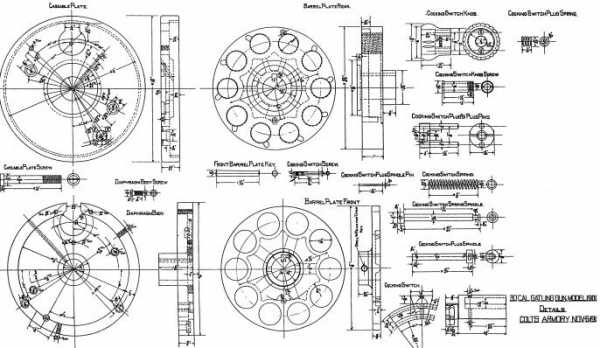

Пулемет Гатлинга, чертежи которого имеются в нашем обзоре, просто поражает своей исключительной простотой и эффективностью. Именно поэтому и спустя полтора века после его изобретения военные не потеряли к нему свой интерес. Пулемет системы Гатлинга сейчас можно встретить на вооружении многих армий мира. Их устанавливают на бронетехнику, транспорт, летательные аппараты, суда и используют вручную.

Новаторство Гатлинга

К 60-м годам XIX века уже существовали различные многоствольные системы оружия, но они были неэффективны в бою, поскольку требовали длительной перезарядки. Также Гатлинг не был новатором в расположении стволов по схеме револьвера. Заслугой этого изобретателя считается то, что он смог сконструировать простой и оригинальный механизм подачи новых патронов и выброса стреляных гильз.

Первая демонстрация и медленное продвижение

Первый пулемет Гатлинга был продемонстрирован в 1862 году в г. Индианаполисе. Поначалу он был ненамного лучше, чем оружие других изобретателей. Свое настоящее преимущество пулемет Гатлинга смог продемонстрировать только после того, как в нем были использованы биметаллические патроны с заостренной пулей и капсюлем, вставленным при изготовлении. Несмотря на то что такие боеприпасы были изобретены за несколько лет до появления пулемета Гатлинга, ими пользовались крайне редко. Только в 1866 году изобретатель — полковник Э. Боксер — добавил к такому патрону капсюль, расположенный по центру. Одобрение Гатлинга такие боеприпасы получили только спустя пять лет, когда изготовленные из медной проволоки трубочки, прикрепленные к основанию, доказали свою состоятельность в скорострельной стрельбе.

Патроны

Пулемет Гатлинга, как и другие виды оружия той эпохи, использовал для стрельбы цилиндрические патроны. Они представляли собой свертки вощеной бумаги, в которые забивали порох и пулю. Схема пулемета Гатлинга для непрерывной стрельбы предусматривала наличие специальных стальных трубок, стенки которых отличались особой прочностью. В них вставлялись патроны, которые запечатывались. В их основании, имевшем место для детонатора, делали прокол. Вся упаковка трубок с патронами подавалась в ствол при помощи вращения казенной части оружейного механизма. Она действовала, как разовая камора (полость в орудии), удаляемая после выстрела. После отстрела боеприпасов цикл повторялся.

Достоинством бумажных патронов являлось то, что они сгорали почти полностью с содержащимся в них зарядом, потому не было необходимости удалять их из патронника. Именно поэтому Гатлинг так долго упорствовал в применении новых видов боеприпасов. Медные и латунные гильзы патронов необходимо было удалять после выстрела. Для облегчения этой процедуры их снабдили ободком, расположенным у основания. Специальное вытаскивающее устройство за него захватывало гильзу для извлечения из патронника. Существовало несколько разновидностей этих новшеств. В конечном итоге лучшим решением данной проблемы стало создание затворного приспособления, которое удаляло стрелянную гильзу и загружало новый патрон из специального магазина всего одним движением назад-вперед. Гатлинг адаптировал это устройство для своего вращающегося пулемета. Он практически полностью изменил конструкцию первого орудия и объединил ствол и патронник.

Стволы

Гатлинг смонтировал группу из 6 стволов на одной оси. Причем все они равномерно расположены вокруг центрального «стержня». Поворачивая их всех вместе, он смог решить проблему центровки. Простой фиксированный эксцентрик сдвигал болты в каждой каморе назад с позиции, где был выстрел, и опять вперед (на пути вниз, где опустевшая камора снова заполнялась). Выброс стреляной гильзы приходился примерно на «десятичасовую» позицию. Он происходил тогда, когда стрелок поворачивал ручку, чтобы повернуть ствольнокаморный узел.

Пулемет снабжался расположенным сверху магазином. Подача боеприпасов осуществлялась без пружины гравитационным путем. В течение одного цикла поворота блока стволов на 360° каждый из них делал единственный выстрел, освобождался от гильзы и заряжался вновь.

Привод и лафет

Шестиствольный пулемет Гатлинга оснащался ручным приводом. Военный при помощи специальной рукоятки вращал блок стволов. Скорострельность и дальность стрельбы этой системы была больше, чем у артиллерийских орудий того времени. Поскольку размер пулемета Гатлинга в то время был очень большим, его устанавливали на лафеты и зачастую приравнивали к пушке.

Первый заказ

Свой первый официальный заказ на изготовление многоствольного пулемета Гатлинг получил от «Макуинни, Риндж&компани» в г. Иллинойсе. Партию орудий с коническим каналом ствола заказал генерал Б. Ф. Батлер. Калибр орудия составлял 0,58 дюйма. За 12 единиц вооружения Гатлиг получил приличную сумму в 12 тысяч долларов США. Генерал Батлер использовал полученные орудия при осаде г. Питерсберга (Виргиния) в 1864 г. Поскольку Гатлинг запрашивал за свои пулеметы большую по тем временам цену, спрос на них был довольно низким. У создателя скорострельных орудий заказывали только небольшие партии, что не оправдало его надежд на промышленное производство в больших масштабах.

Усовершенствование

На протяжении нескольких лет изобретатель продолжал усовершенствовать свое детище. Пулемет Гатлинга, устройство которого в основном оставалось прежним, достиг стабильной скорострельности. Он производил 300 выстрелов в минуту. Причем на многих испытаниях она была еще выше. В 1866 году на рынке был представлен пулемет Гатлинга в двух модификациях:

  1. Шестиствольное тяжелое орудие, калибр которого составлял 1 дюйм. Такие орудия устанавливались на массивные лафеты с большими колесами. Издалека они выглядели, как настоящие пушки.
  2. Десятиствольное легкое орудие калибром 0,45 дюйма.

В это время пулемет Гатлинга получил официальное одобрение представителей армии США.

Дальнейшее продвижение

В конце 60-х годов XIX века Гатлинг продал несколько крупных партий орудия не только своим военным, но и армиям Великобритании, России, Турции, Японии, Испании. Пулеметы Гатлинга все время совершенствовались. Изобретатель постоянно улучшал их надежность и скорострельность. В 1876 году механическая 5-ствольная модель калибра 0,45 дюйма делала 700 выстрелов в минуту. Скорострельность пулемета Гатлинга при стрельбе короткими очередями достигала 1000 выстрелов в минуту. Несмотря на такой ритм работы, стволы орудия совершенно не перегревались, поскольку на каждый из них приходилось не более 200 выстрелов. При этом они охлаждались еще и при помощи потока воздуха, создаваемого при вращении. Пулемет Гатлинга в традиционных вариантах имеет 4-10 стволов калибром 12-40 мм. Дальность стрельбы – до 1 км.

В конце XIX — начале XX века на орудия Гатлинга начали устанавливать электроприводы. Такая модернизация довела скорострельность пулемета до рекордных 3000 выстрелов в минуту. В такой системе был один существенный недостаток: электропривод делал орудие еще более громоздким. В дальнейшем в армиях мира стали отдавать предпочтение одноствольным пулеметам, которые были более компактными и маневренными. Детище Гатлинга стало постепенно забываться.

Современная жизнь

Спустя годы незаслуженного забвения пулемет Гатлинга стал снова популярным. Особенно актуальным он был в период Второй мировой войны. Его устанавливали на военные корабли, транспортные средства, самолеты. После войны было разработано большое количество различных модификаций этого пулемета. Причем все они были разных калибров и размеров, но схема пулемета Гатлинга оставалась прежней. На такое вооружение устанавливаются различные приводы: гидравлические, электрические, газовые, пневматические. Зарядка пулемета осуществляется при помощи барабанных магазинов или патронных лент. Современные технологии и материалы позволили создать очень удобный и высокоэффективный ручной пулемет Гатлинга, который часто используют в специальных военных операциях подразделений особого назначения.

Интересные факты

Изобретение Гатлинга живет не только в вооруженных силах. Его можно встретить в самом неожиданном месте. Так, Space Engineers — пулемет Гатлинга – одно из орудий, часто используемых в компьютерной игре о космических приключениях.

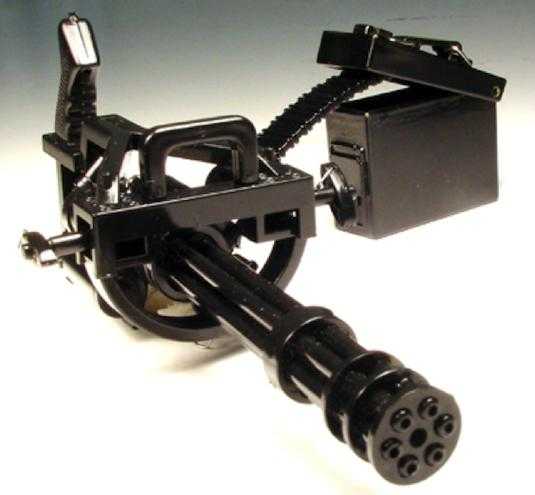

Поскольку чертежи данного оружия есть в свободном доступе, а в магазинах можно найти все что угодно, многие умельцы, прельстившись простотой конструкции орудия, решаются сделать его самостоятельно. И это касается не только макетов из бумаги или дерева, но и вполне боеспособных экземпляров из металла. Пулемет Гатлинга своими руками делали не только из железа, но даже из меди. Причем все эти попытки были довольно успешными. Так, один умелец создал самодельный шестиствольный пулемет Гатлинга, который вполне был работоспособным. Но это не значит, что с таким серьезным оружием стоит экспериментировать. Кроме того, это противозаконно. Лучше остановиться на простых деревянных или бумажных макетах.

www.syl.ru

Пулемет Гатлинга | Журнал Популярная Механика

С момента появления огнестрельного оружия военные были озабочены повышением его скорострельности. Начиная с XV века оружейники пытались добиться этого единственным доступным в то время способом — увеличением количества стволов.

Такие многоствольные пушки называли органами или рибодекенами. Впрочем, название «скорострельные» мало подходило подобным системам: хотя можно было одновременно произвести залп из большого количества стволов, дальнейшая перезарядка требовала много времени. А с появлением картечи многоствольные пушки и вовсе утратили смысл. Но в XIX веке они вновь возродились — благодаря человеку, который из самых лучших побуждений хотел уменьшить боевые потери

Во второй половине XIX века военные были чрезвычайно озадачены снижением эффективности артиллерии против пехоты. Для привычного выстрела картечью необходимо было подпустить неприятеля на 500−700 м, а новые дальнобойные винтовки, поступившие на вооружение пехоты, попросту не позволяли этого сделать. Однако изобретение унитарного патрона обозначило новое направление в развитии огнестрельного оружия: увеличение скорострельности. В результате почти одновременно появились несколько вариантов решения проблемы. Французский оружейник де Реффи сконструировал митральезу, состоящую из 25 неподвижных стволов калибра 13 мм, способную выпускать до 5−6 залпов в минуту. В 1869 году бельгийский изобретатель Монтиньи усовершенствовал эту систему, доведя количество стволов до 37. Но митральезы были очень громоздкими и не получили особого распространения. Требовалось принципиально другое решение.

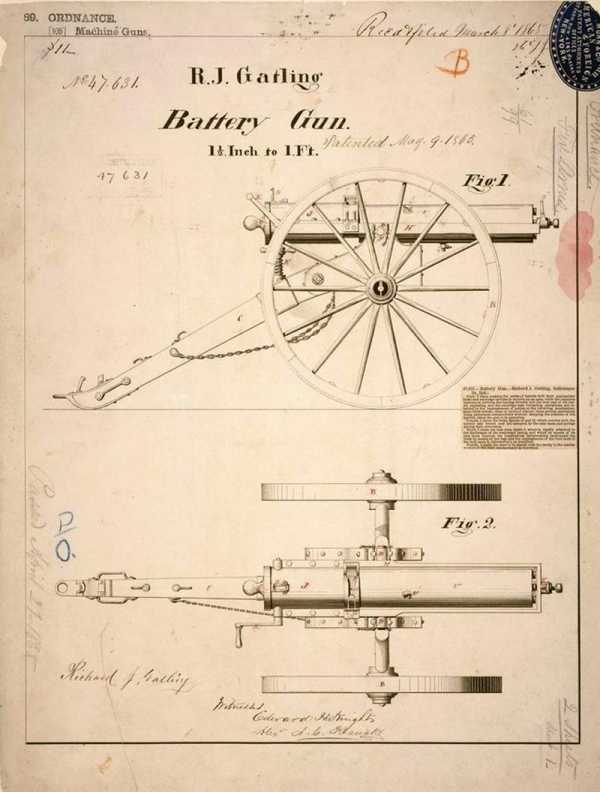

Патент Гатлинга, 1865 год

Добрый доктор

Ричард Гатлинг родился 12 сентября 1818 года в округе Хартфорд (штат Коннектикут) в семье фермера. С детства он увлекался изобретательством, помогая своему отцу чинить сельскохозяйственную технику. Свой первый патент (на сеялку) Ричард получил в возрасте 19 лет. Но, несмотря на свое увлечение, он решил стать врачом и в 1850 году закончил медицинский колледж в Цинциннати. Однако страсть к изобретательству победила. В 1850-х Гатлинг изобрел несколько механических сеялок и гребной винт новой системы, но самое известное изобретение сделал позже. 4 ноября 1862 года он получил патент за номером 36 836 на конструкцию, навсегда вписавшую его имя в историю оружия, — Revolving Battery Gun. Тем не менее автор смертоносного изобретения, как и положено врачу, питал к человечеству самые лучшие чувства. Сам Гатлинг писал об этом так: «Если бы мне удалось создать механическую систему стрельбы, которая благодаря своей скорострельности позволила бы одному человеку заменить на поле боя сотню стрелков, необходимость в больших армиях отпала бы, что привело бы к значительному уменьшению человеческих потерь». (После смерти Гатлинга журнал Scientific American опубликовал некролог, где были такие слова: «Этот человек не имел себе равных по доброте и сердечности. Ему казалось, что если война сделается еще более ужасной, то народы потеряют наконец охоту прибегать к оружию».)

Пулемет М134 калибра 7,62 мм Несмотря на развитие технологий и материалов, принцип действия пушки Гатлинга не претерпел изменений. Все тот же блок стволов раскручивается внешним приводом. Кстати, именно из-за того, что, в отличие от своих предков, современные «гатлинги» работают от электромотора (или другого двигателя), их использование в качестве оружия пехоты очень непрактично… У Терминатора же, видимо, всегда была при себе портативная дизельная электростанция.

Заслуга Гатлинга состояло вовсе не в том, что он первым сделал многоствольное оружие, — как уже было отмечено, многоствольные системы к тому времени уже не были новинкой. И не в том, что он расположил стволы «по-револьверному» (такая схема широко применялась в ручном огнестрельном оружии). Гатлинг сконструировал оригинальный механизм подачи патронов и выброса гильз. Блок из нескольких стволов проворачивался вокруг своей оси, под действием силы тяжести патрон из лотка поступал в ствол в верхней точке, затем с помощью ударника производился выстрел, при дальнейшем повороте из ствола в нижней точке опять-таки под действием силы тяжести производилась экстракция гильзы. Привод этого механизма был ручным, с помощью специальной рукоятки стрелок вращал блок стволов и производил стрельбу. Конечно, такая схема была еще не полностью автоматической, но она имела ряд преимуществ. Механическая перезарядка была на первых порах надежнее автоматической: оружие ранних конструкций постоянно заклинивало. Но даже эта простая механика обеспечивала довольно большой по тем временам темп стрельбы. Стволы перегревались и загрязнялись нагаром (что составляло значительную проблему, поскольку в то время широко использовался дымный порох) значительно медленнее одноствольного оружия.

Пулеметы

Система Гатлинга обычно насчитывала от 4 до 10 стволов калибра 12−40 мм и позволяла вести огонь на расстояние до 1 км со скорострельностью около 200 выстрелов в минуту. По дальности стрельбы и скорострельности она превосходила обычные артиллерийские орудия. К тому же система Гатлинга была довольно громоздкой и обычно ставилась на лафеты от легких пушек, поэтому считалась артиллерийским оружием, и ее часто не совсем корректно называли «картечницей» (на самом деле это оружие правильно называть пулеметом). До принятия Петербургской конвенции 1868 года, запретившей применение разрывных снарядов весом менее 1 фунта, существовали «гатлинги» и крупного калибра, стрелявшие разрывными снарядами и шрапнелью.

В Америке шла Гражданская война, и Гатлинг предложил свое оружие северянам. Однако Департамент артиллерии был завален предложениями об использовании новых видов оружия от различных изобретателей, поэтому, несмотря на успешную демонстрацию, получить заказ Гатлингу не удалось. Правда, отдельные экземпляры пулемета Гатлинга все же немного повоевали в конце войны, зарекомендовав себя весьма неплохо. После войны, в 1866-м, американское правительство все же сделало заказ на 100 экземпляров орудия Гатлинга, которые были выпущены компанией Colt под маркировкой Model 1866. Такие орудия ставили на корабли, их также приняли на вооружение в армиях других стран. Британские войска использовали «гатлинги» в 1883 году для подавления мятежа в египетском Порт-Саиде, где это оружие заработало себе устрашающую репутацию. Заинтересовалась им и Россия: пушка Гатлинга здесь была адаптирована Горловым и Барановским под «бердановский» патрон и принята на вооружение. Позднее систему Гатлинга неоднократно совершенствовали и модифицировали — швед Норденфельд, американец Гарднер, британец Фитцджеральд. Причем речь шла не только о пулеметах, но и о пушках малого калибра — типичным примером может служить 37-мм пятиствольная пушка Гочкиса, принятая на вооружение русского флота в 1881 году (выпускался также и 47-мм вариант).

Но монополия на скорострельность продержалась недолго — вскоре название «пулемет» закрепилось за автоматическим оружием, работавшим на принципах использования пороховых газов и отдачи для перезарядки. Первым таким оружием стал пулемет Хайрема Максима, который использовал бездымный порох. Это изобретение отодвинуло «гатлинги» на второй план, а затем и вовсе вытеснило из армий. Новые одноствольные пулеметы обладали значительно большей скорострельностью, были проще в производстве и менее громоздки.

«Гатлинги» в воздухе Летчик может менять темп стрельбы пушки GAU-8 в зависимости от задачи. В режиме «низкой» скорострельности это 2000 выстр/мин, при переключении на «высокий» режим — 4200. Оптимальные условия использования GAU-8 — это 10 двухсекундных очередей с минутными перерывами для охлаждения стволов.

Извержение «Вулкана»

По иронии судьбы, реванш «гатлингов» над одноствольными автоматическими пушками состоялся больше чем через полвека, после войны в Корее, которая стала настоящим полигоном для испытания реактивной авиации. Несмотря на свою ожесточенность, бои между F-86 и МиГ-15 показали низкую эффективность артиллерийского вооружения новых реактивных истребителей, перекочевавшего с поршневых предков. Самолеты того времени вооружались целыми батареями из нескольких стволов калибром от 12,7 до 37 мм. Все это было сделано ради увеличения секундного залпа: ведь непрерывно маневрирующий вражеский самолет держался в прицеле лишь доли секунды и для его поражения требовалась создать за короткое время огромную плотность огня. В то же время одноствольные пушки практически подошли к «конструкционному» пределу скорострельности — ствол слишком быстро перегревался. Неожиданное решение нашлось само собой: американская корпорация General Electric еще в конце 1940-х начала эксперименты со… старинными пушками Гатлинга, взятыми из музеев. Блок стволов раскручивался электромотором, и орудие 70-летней давности сразу выдало скорострельность более 2000 выстрелов в минуту (интересно, что существуют данные об установке электропривода на пушки Гатлинга еще в конце XIX века; это позволяло достичь скорострельности в несколько тысяч выстрелов в минуту — но в то время подобный показатель оказался невостребован). Развитием идеи стало создание пушки, открывшей целую эру в оружейном деле, — M61А1 Vulcan.

При перезарядке модуль GAU-8 полностью демонтируется из самолета. Это значительно повышает удобство обслуживания пушки. Вращение блока стволов осуществляется двумя гидромоторами, работающими от общей гидросистемы самолета.

Vulcan — это шестиствольная пушка массой 190 кг (без боекомплекта), длиной 1800 мм, калибром 20 мм и скорострельностью 6000 выстрелов в минуту. Автоматика «Вулкана» работает за счет внешнего электропривода мощностью 26 кВт. Питание боеприпасами — беззвеньевое, осуществляется из барабанного магазина емкостью 1000 снарядов по специальному рукаву. Стреляные гильзы возвращаются обратно в магазин. Такое решение было принято после инцидента с самолетом F-104 Starfighter, когда выброшенные пушкой стреляные гильзы были откинуты воздушным потоком назад и сильно повредили фюзеляж самолета. Огромная скорострельность пушки также приводила к непредвиденным последствиям: возникавшие при стрельбе колебания заставили изменить темп стрельбы, чтобы исключить резонанс всей конструкции. Отдача пушки тоже преподнесла сюрприз: в одном из испытательных полетов злополучного F-104 во время стрельбы Vulcan сорвался с лафета и, продолжая стрелять, разворотил снарядами всю носовую часть самолета, летчик при этом чудом сумел катапультироваться. Однако после исправления этих недостатков военные США получили легкое и надежное оружие, верой и правдой прослужившее не одно десятилетие. Пушки М61 используются на многих самолетах и в зенитном комплексе Мk.15 Phalanx, предназначенном для поражения низколетящих самолетов и крылатых ракет. На основе М61А1 был разработан шестиствольный скорострельный пулемет М134 Minigun калибром 7,62 мм, благодаря компьютерным играм и съемкам в многочисленных фильмах ставший самым известным среди всех «гатлингов». Пулемет предназначен для установки на вертолеты и корабли.

Пушка GAU-8 рядом с Volkswagen Beatle

Самой мощной пушкой с вращающимся блоком стволов стала американская GAU-8 Avenger, предназначенная для установки на штурмовик А-10 Thunderbolt II. 30-мм семиствольная пушка предназначена для стрельбы преимущественно по наземным целям. Для нее используются два типа боеприпасов: осколочно-фугасные снаряды PGU-13/B и обладающие повышенной начальной скоростью бронебойные PGU-14/B с сердечником из обедненного урана. Поскольку пушка и самолет изначально проектировались специально друг для друга, стрельба из GAU-8 не приводит к сильному нарушению управляемости А-10. При конструировании самолета было учтено и то, что пороховые газы от пушки не должны попадать в двигатели летательного аппарата (это может привести к их остановке), — для этого установлены специальные отражатели. Но в ходе эксплуатации А-10 было замечено, что несгоревшие частицы пороха оседают на лопатках турбокомпрессоров двигателей и снижают тягу, а также приводят к повышенной коррозии. Для предотвращения этого эффекта в двигатели самолета встроены электрические дожигатели. Запальные устройства включаются автоматически при открытии огня. При этом, согласно инструкции, после каждого расстрелянного боекомплекта двигатели А-10 необходимо промывать от копоти. Хотя во время боевого применения пушка не показала высокой эффективности, психологический эффект от использования оказался на высоте — когда с неба буквально льется поток огня, это очень, очень страшно…

Средство самообороны Башня автоматической пушки АК-630 необитаема. Наведение орудия осуществляется дистанционно, с помощью электрогидроприводов. АК-630 — это универсальное и эффективное «средство самообороны» наших боевых кораблей, позволяющее защищаться от самых разных напастей, будь то противокорабельная ракета, сомалийские пираты или всплывшая (как в фильме «Особенности национальной рыбалки») морская мина…

Советский ответ

В СССР работы по скорострельным пушкам начались с разработки корабельных средств ближней ПВО. Результатом стало создание семейства зенитных автоматов, сконструированных в тульском КБ Точного приборостроения. 30-мм пушки АК-630 до сих пор составляют основу ПВО наших кораблей, а модернизированный автомат входит в состав морского зенитного ракетно-пушечного комплекса «Кортик».

В нашей стране поздно осознали необходимость иметь на вооружении аналог «Вулкана», поэтому между испытаниями пушки ГШ-6−23 и решением о принятии ее на вооружение прошло почти десять лет. Темп стрельбы ГШ-6−23, которая устанавливается на самолетах Су-24 и МиГ-31, составляет 9000 выстрелов в минуту, а первоначальная раскрутка стволов осуществляется стандартными пиропатронами ППЛ (а не электро- или гидроприводами, как в американских аналогах), что позволило значительно повысить надежность системы и упростить ее конструкцию. После срабатывания пиропатрона и подачи первого снаряда блок стволов раскручивается за счет использования энергии пороховых газов, отводимых из каналов стволов. Питание пушки снарядами может быть как беззвеньевым, так и звеньевым.

30-миллиметровая пушка ГШ-6−30 была спроектирована на базе корабельного зенитного автомата АК-630. Обладая скорострельностью в 4600 выстрелов в минуту, она способна за 0,25 с посылать в цель 16-килограммовый залп. По свидетельствам очевидцев, 150-снарядная очередь из ГШ-6−30 больше напоминала раскат грома, чем очередь, а самолет при этом окутывался ярким огненным заревом. Эта пушка, обладавшая отличной точностью, устанавливалась на истребителях-бомбардировщиках МиГ-27 вместо штатной «двустволки» ГШ-23. Использование ГШ-6−30 по наземным целям заставляло летчиков выходить из пикирования вбок, чтобы уберечься от осколков собственных снарядов, поднимавшихся на высоту 200 м. Нарекания вызывала и огромная сила отдачи: в отличие от своего американского «коллеги» А-10, МиГ-27 изначально не рассчитывался под такую мощную артиллерию. Поэтому из-за вибраций и ударов выходило из строя оборудование, деформировались узлы самолета, а в одном из полетов после длинной очереди в кабине пилота отвалилась приборная панель — летчику пришлось возвращаться на аэродром, держа ее на руках.

Огнестрельное оружие схемы Гатлинга — практически предел скорострельности механических оружейных систем. Несмотря на то что в современных скорострельных одноствольных пушках применяется жидкостное охлаждение ствола, существенно снижающее его перегрев, системы с вращающимся блоком стволов все же более приспособлены для ведения длительной стрельбы. Эффективность схемы Гатлинга позволяет успешно выполнять возложенные на оружие задачи, и это оружие по праву занимает место в арсеналах всех армий мира. К тому же это один из самых зрелищных и киногеничных видов оружия. Стрельба из «гатлинга» сама по себе — отличный спецэффект, а грозный вид раскручивающихся перед выстрелом стволов сделал эти пушки самым запоминающимся оружием голливудских боевиков и компьютерных игр.

Статья опубликована в журнале «Популярная механика» (№2, Февраль 2009).

www.popmech.ru

От картечницы Гатлинга до… шестиствольного пулемёта Калашникова?: tverdyi_znak — LiveJournal

Интересно, господин Рогозин только недавно увидел фильм «Хищник»?

В Ижевске делают шестиствольный пулемёт Калашникова
Опытный образец уменьшенной зенитной пушки с дистанционным управлением создадут к концу 2014 года

Концерн «Калашников», созданный в июле на базе нескольких ижевский оружейных предприятий, решил разработать шестиствольный носимый пулемёт для спецназа. С легкой руки вице-премьера Дмитрия Рогозина пулемёт получил название «Автоген» за способность разрезать металл плотным огнем.


Как рассказал «Известиям» главный конструктор «Калашникова» Юрий Широбоков, пулемёт сделают на базе шестиствольной зенитной пушки. Однако стрелять он будет обычными винтовочными патронами калибра 7,62 мм и предназначаться для стрельбы из укрытий.

— Идея в том, чтобы сделать носимый пулемёт с дистанционным управлением, который быстро устанавливается и приводится в готовность. Он будет предназначен для решения специальных задач, когда необходимо не столько поразить цель, сколько обеспечить огневое подавление заданного квадрата, чтобы не допустить ведение оттуда огня, — пояснил Широбоков.

Конструктор добавил, что сейчас пулемёт существует только в чертежах и в виде макета. При этом многие ключевые конструкторские решения пока не определены — не утвержден механизм перезаряжания и подачи патронов, нет понимания, каким будет крепление. Кроме того, созданный макет пока настолько тяжел, что его невозможно носить в руках.

— То, что сейчас определено, — это шесть крутящихся стволов, как у пушки. На базе этой конструкции возможно создание более легкой конструкции. А дальше есть несколько вариантов, сейчас идет поиск направления повышения эффективности этой установки, поиск направления разработки, — рассказал Юрий Широбоков.

По его словам, определиться с обликом шестиствольного пулемёта оружейники планируют к концу 2014 года, а создать и испытать опытные образцы в 2015–2016-м. Сейчас конструкторам предстоит продумать технологию электронного управления огнем — запуск стрельбы, переключения огня и другие операции.

Главный редактор отраслевого журнала «Калашников» Михаил Дегтярев пояснил «Известиям», что создание многоствольного пулемёта не соответствует общемировым тенденциям.

— Эффективность оружия сегодня определяется не количеством стволов, а высокой точностью поражения специализированными боеприпасами. И здесь на первые позиции выходят прицельные комплексы и средства наведения. Многоствольные установки весьма энергоемки и требуют упрочнения конструкции стволов. Повышается не только скорость огня, но и отдача, которую полностью ликвидировать невозможно, — пояснил Дегтярев.

Он также пояснил, что патроны калибра 7,62 никогда не покажут дальность и пробивные качества патрона калибра 14,5, как у крупнокалиберного пулемёта Владимирова (КПВ), а значит, новый шестиствольный пулемёт не сможет решить задачи, которые решает КПВ.

Кроме того, Дегтярев пояснил, что шестиствольный пулемёт будет «однозначно возимым», его придется закреплять на технике. Также, по словам эксперта, новый пулемёт нельзя будет назвать «калашниковым», имея в виду конструктора Михаила Тимофеевича Калашникова, однако в качестве продукции концерна «Калашников» — можно.
(отсюда)

Я так и не понял — зачем такая копия M134 «Миниган» спецназу? Как понимаю, господин Рогозин не то, что в спецназе, но и в армии вообще никогда не служил? Иначе бы он живо представил себе таскание шестиствольного пулемёта на своем горбу. Не говоря уж о боекомплекте к нему… Но конструкторы-то все-таки должны бы соображать? Странно…

Далее о предтечах и небольшой экскурс в историю.

Шесть стволов одного пулемёта
Мысль о распределенной стрельбе как способе повышения скорострельности приходила и возвращалась

Принцип, созданный Гатлингом еще в середине XIX века, в наши дни активно используется для разработки нового оружия. 30-мм противотанковый пулемёт GAU-8, находящийся на вооружении в ВВС США с 1970-х годов, нередко по справедливости называют «пушкой Гатлинга». Фото: Ssgt Aaron D. Allmon II, USAF

Над проблемой повышения скорострельности веками ломали головы сотни известнейших оружейников. Однако всех опередил скромный американский врач Ричард Джордан Гатлинг (Richard Jordan Gatling, 1818–1903). Доктор Гатлинг имел самую безобидную медицинскую специальность — он был гомеопатом и пытался лечить травяными настойками солдат Североамериканского Союза, которых массово косили простуда, пневмония, дизентерия и туберкулез. Больным его лечение мало помогало, и, быстро разочаровавшись в возможностях медицины, Гатлинг решил помочь несчастным иначе…

«Я думаю, что если бы мне удалось создать машину-ружье, которое, благодаря своей скорострельности позволило бы одному человеку выполнять работу ста, то это в значительной степени устранило бы необходимость набора больших армий, а, следовательно, значительно уменьшило потери в бою, и особенно, от болезней», — писал добрый доктор.

Возможно, ему не давала покоя слава его французского коллеги доктора Гильотена (Joseph-Ignace Guillotin, 1738–1814), придумавшего самое эффективное средство лечения головной боли, — гильотину.

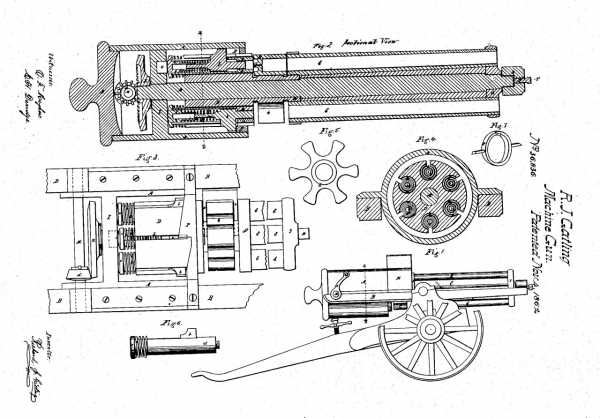

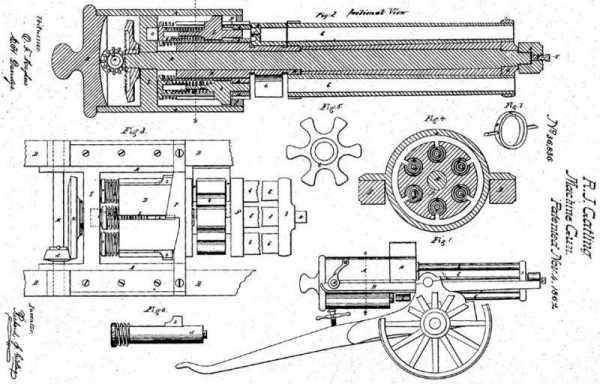

Репродукция патента Ричарда Джордана Гатлинга, 1865 : National Archives and Records Administration, Records of the Patent and Trademark Office

В конструировании различной техники Гатлинг преуспел куда больше, чем в медицине. Еще в молодости он изобрел несколько сельскохозяйственных машин, а в 1862 году запатентовал разновидность гребного винта. В том же году он представил федератам свой знаменитый пулемёт, который, как надеялся доктор, мог заменить собою целую роту стрелков.

На какое-то время самым скорострельным оружием стали револьверы и магазинные винтовки. Отдельные виртуозы могли делать из них по выстрелу в секунду. Однако на перезарядку магазинов, барабанов или стволов (существовали многоствольные револьверы) уходило немало времени, которого в бою могло и не быть.

Поэтому доктор Гатлинг взялся как раз за создание простой и надежной системы быстрой перезарядки. Его изобретение поражало одновременной оригинальностью и простотой. Шесть стволов (первой модели) были прикреплены к специальному роторному блоку, в пазах которого находились шесть затворов. Когда этот блок начинал вращаться, каждый из стволов (со своим затвором) по кругу проходил шесть этапов: открытия затвора, извлечения стрелянной гильзы, досылания нового патрона, закрытия затвора, подготовки и собственно выстрела.

Стрелять из этого пулемёта можно было до бесконечности, пока не закончатся патроны или пока… не устанет стрелок, который приводил в движение эту адскую карусель с помощью обыкновенной ручки. Кстати, за эту особенность конструкции и скорострельность система получила прозвище «мясорубка».

Система явно напоминала современную бытовую мясорубку. Таким образом достигалась скорострельность до 600 выстрелов в минуту. Стрелок просто физически не мог крутить быстрее.

А вот патроны в ней кончались очень редко. В первой модели они поступали в казенник из простого донельзя бункерного магазина, в котором они свободно лежали, как сигары в коробке. По мере необходимости их подсыпал туда еще один помощник стрелка. Если вдруг патроны застревали и переставали сыпаться в приемник, достаточно было просто стукнуть по бункеру кулаком. Для следующих были созданы вместительные многосекторные магазины в виде цилиндров или высоких коробов.


1895 Пулемёт Гатлинга

Осечек же пулемёт Гатлинга не боялся — и это было его второе достоинство после небывалой для того времени скорострельности (200–250 выстрелов в минуту).

Орудия Гатлинга постоянно совершенствовались, росла их надёжность и скорострельность. К примеру, в 1876 году механическая пятиствольная модель пулемёта калибра 0,45 дюйма позволяла вести огонь с темпом стрельбы 700 выстрелов в минуту, а при стрельбе короткими очередями пулемёт был способен достигнуть немыслимых для того времени 1000 выстрелов в минуту. При этом стволы совершенно не перегревались — на один ствол приходилось не больше 200 выстрелов в минуту, существенную роль играл и создаваемый при вращении поток воздуха, обдувающий стволы.


Орудие Гатлинга, модель 1876 года. Форт Ларами, штат Вайоминг, США.

Система Гатлинга была принята на вооружении державами Нового и Старого света. И сам ее автор, и другие конструкторы создали на ее основе немало модификаций, различавшихся по калибру, числу стволов и конструкции магазинов.


Модель 1898 года находилась на вооружении американской армии.
Для обучения расчетов был создан специальный учебный центр во Флориде.
Фото: US Army

Однако человеческих усилий хватало только на то, чтобы раскрутить систему Гатлинга максимум до 500 выстрелов в минуту.
На рубеже XIX и XX веков орудия системы Гатлинга начали оснащать электроприводом. Подобная модернизация позволила довести скорострельность орудия до 3000 выстрелов в минуту, но система электропривода делала пулемёт ещё более громоздким.

С появлением пулемёта Хайрама Максима (Sir Hiram Stevens Maxim, 1840–1916) и других одноствольных самозарядных систем, перезаряжающихся силой пороховых газов, система Гатлинга как менее скорострельная, громоздкая, а главное — ручная, была снята с вооружения и забыта на несколько десятилетий.

До конца Второй мировой военные прекрасно обходись одноствольными пулемётами. Однако с появлением в конце войны скоростной авиации, в том числе и реактивной, зенитчикам понадобилось более скорострельное оружие, чем традиционные одноствольные пушки и пулемёты, которые при более высоком темпе стрельбы либо перегревались, либо отказывала их автоматика.

И тогда вспомнили о многоствольных пулемётах Гатлинга, все еще хранившихся на запасных военных складах. У детища Гатлинга вдруг обнаружились два новых достоинства.

Во-первых, при суммарной скорострельности системы, скажем, в 600 выстрелов, реально каждый из его стволов делал только 100 — а, значит, он грелся в 6 раз медленней, чем ствол обычного пулемёта с такой же скорострельностью. При этом стволы вращались, попутно охлаждаясь воздухом. Во-вторых, скорострельность системы Гатлинга зависела только от… скорости ее вращения.

Американцы эту проблему решили просто — крутящего ручку солдата заменили на мощный электродвигатель. Такой эксперимент провели еще в начале XX века. Результат был потрясающий: пулемёты времен Гражданской войны делали до 3000 выстрелов в минуту! Однако тогда это расценили всего лишь как увлекательный опыт — и не придали ему значения.


Многоствольные пулемёты стандартного 7,62-мм калибра
устанавливаются на военные вертолеты. Фото: Tsgt David W. Richards, USAF

Когда в 1946 году американская компания «General Electric» получила контракт на разработку авиапушек повышенной скорострельности под кодовым названием «проект Вулкан», она вспомнила об этом эксперименте.

К 1950 году компания представила первые прототипы, а в 1956 году появилась 20-мм шестиствольная пушка М61 «Вулкан», делавшая 100 выстрелов в секунду! «Вулкан» тут же установили на самолетах, вертолетах и кораблях в качестве основного зенитного вооружения.

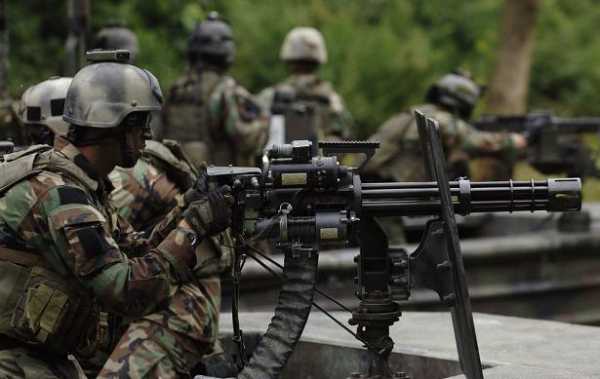

В конце 1960-х годов на вооружение Пентагона, который вел войну в джунглях Вьетнама, поступал 7,62 мм шестиствольный пулемёт M134 Minigun, который имел электрический привод и переключаемый темп стрельбы (2000/4000 выстрелов в минуту). Боекомплекта в 10 000 патронов хватало, чтобы превратить в силос любую подозрительную рощу!

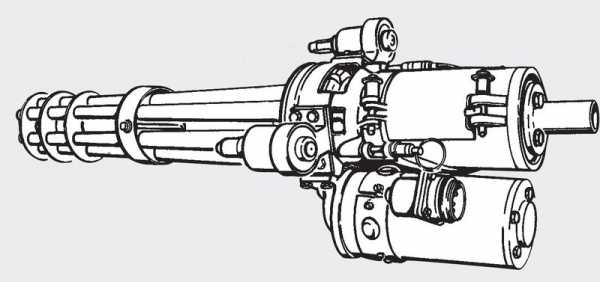

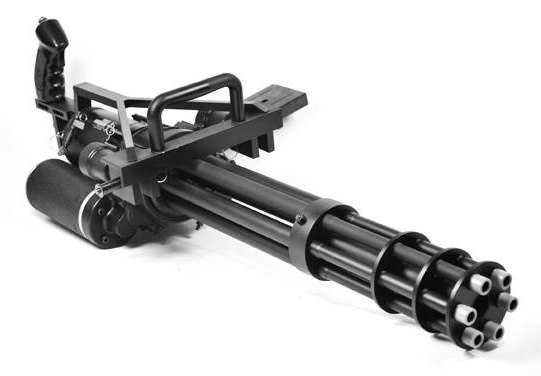

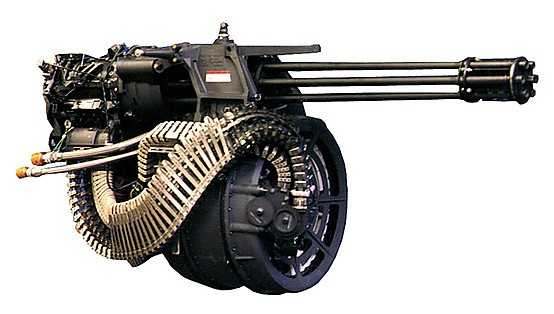

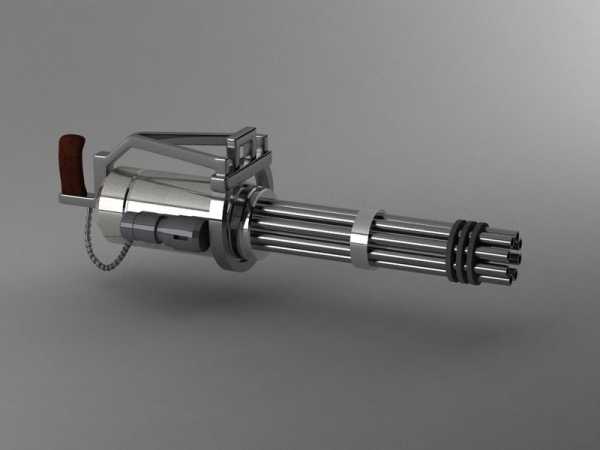

M134 «Миниган» (англ. M134 Minigun) — название семейства многоствольных скорострельных пулемётов, построенных по схеме Гатлинга. Обозначение в американской армии — М134.

В связи с поступлением на вооружение армии США вертолётов, в 60-х годах возникла необходимость в лёгком, но скорострельном оружии. Новый авиационный пулемёт, получивший индекс М134, производился компанией Дженерал Электрик. Впервые применён во время Вьетнамской войны и показал свою эффективность.

Привод поворота блока стволов — электрический. Скорострельность регулируется реостатом электропривода и варьируется от 3000 до 6000 выстрелов в минуту. Масса установки — 22,7 кг без учета систем боепитания.

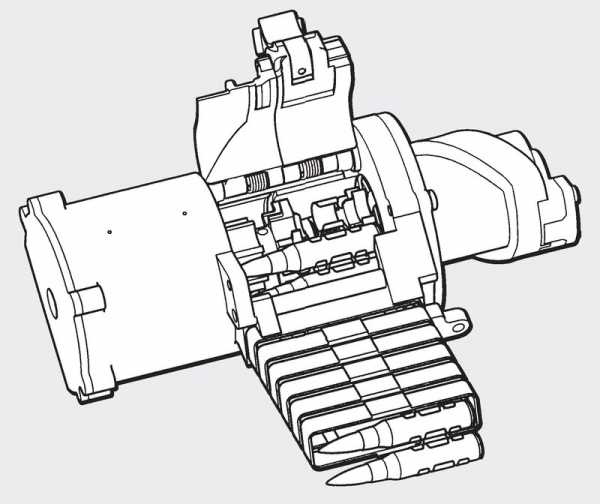

Используемый боеприпас — патрон 7,62 НАТО. Питание патронами может осуществляться из стандартной рассыпной ленты или при помощи механизма беззвеньевой подачи патронов. В первом случае на пулемёт ставится специальный механизм «delinker», осуществляющий извлечение патронов из ленты перед их подачей в пулемёт. Лента подается к пулемёту через специальный металлический гибкий рукав от коробов, имеющих типовую емкость от 1500 (полный вес 58 кг) до 4500 (полный вес 134 кг) патронов. На тяжелых вертолётах (CH-53, CH-47) ёмкость патронных коробов для питания одного пулемёта может достигать 10 000 и даже более патронов.

А вот мощная 30-мм GAU-8/A, которой вооружены штурмовики, поражает бронированные цели на расстоянии до 2000 метров.


GAU-8/A

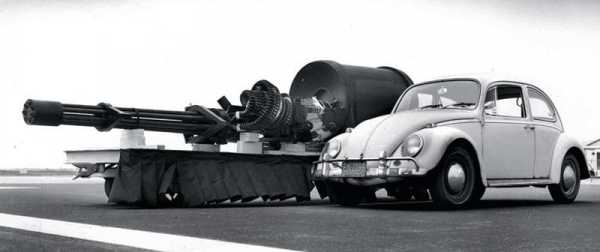

GAU-8/A рядом с «фольксвагеном»

Одна из последних разработок американцев — пулемёт ХМ-214, под патрон 5,56 мм.


XM214 Microgun / 6-pak на пехотном станке М122 с контейнером на 1000 патронов
(с рекламного проспекта компании General Electric Co, начало 1980х годов)


XM214 Microgun на вертолетной установке. Калибр 5.56×45

Его предполагали использовать в качестве ручного стрелкового оружия. Однако это не позволили сделать большая отдача, валившая с ног самых крепких стрелков, а также большая масса боекомплекта (почти 25 кг), аккумулятора для электромотора и самого пулемёта. Поэтому сейчас его решили использовать в качестве станкового для охраны особо важных объектов от нападения террористов.


Кадр из фильма «Терминатор 2: Судный день».
Авторы фильма сочли, что система Гатлинга в руках Терминатора
будет смотреться еще более впечатляюще, чем на борту военного вертолета

Кстати, ХМ-214, из которого стреляли с рук в фильмах «Хищник» и «Терминатор-2», был снаряжен специальными маломощными холостыми патронами. Электричество к нему подводилось через замаскированный кабель, а актеров одели в бронежилет, чтобы их не изуродовали вылетающие гильзы — да еще и подпирали сзади специальными скрытыми подставками!

Отечественные конструкторы начали реанимацию многоствольных систем раньше американцев — еще в 1936 году ковровским оружейником Иваном Слостиным был создан восьмиствольный 7,62-мм пулемёт, который выдавал 5000 выстрелов в минуту. Одновременно с ним тульский конструктор Михаил Николаевич Блюм (1907–1970) разработал пулемёт с двенадцатиствольным блоком стволов. При этом отечественная система имела принципиальное отличие от будущей американской — она вращалась не электродвигателем, а отводимыми из стволов газами, что значительно снижало общую массу установки. И это отличие сохранилось в будущем.


Многоствольные пушки отечественного изготовления стали ставить на вооружение советской армии с 1970-х годов. Построенный в СССР сторожевой корабль класса «Тарантул» носил до 1991 года имя Рудольфа Эгельгофера. Под этим именем он «служил» в ГДР. Теперь «служит» в США под именем «Hiddensee». Фото: Don S. Montgomery, US Navy

К сожалению, принятие на вооружение многоствольных систем в CССР затянулось до тех пор, пока они не появились у потенциального противника. Только в 1960-е годы конструктор Василий Петрович Грязев и ученый Аркадий Григорьевич Шипунов создали авиапушку ГШ-6-23М с вращающимся блоком из шести 23-мм стволов, делающую до 10 000 выстрелов в минуту.


ГШ-6-23М

Затем были созданы 30-мм корабельные установки АК-630, признанные одними из лучших в мире! И только четырехствольный пулемёт Евгения Глаголева ГШГ-7,62, созданный для вертолетов, имел электрический привод американского образца.


ГШГ-7,62

А тульский конструктор Юрий Журавлев создал авиационную пушку, которая установила рекорд скорострельности: 16 000 выстрелов в минуту! Видимо, это и есть предел скорострельности: на испытаниях, не выдержав высокой скорости вращения, ее стволы разлетелись в разные стороны. И теперь на смену система Гатлинга приходят новые — с ещё большим количеством стволов и поистине фантастической скорострельностью.

Впрочем, конструкторская мысль не только развивает идею Гатлинга. На Западе появилась система гранатометов и пулемётов Metal Storm — нарезной ствол с электронной схемой управления стрельбой, который не имеет подвижных деталей. Воспламенение зарядов — электроимпульсное. В зависимости от типа боеприпасов в стволе могут находиться от 3 до 6 снарядов.

Многоствольные пулемёты и орудия весьма эффектно выглядят, поэтому кинематографисты не обошли их своим вниманием.

Внешне весьма эффектно выглядит, поэтому кинематографисты не обошли своим вниманием. Например, M134 «Миниган» был использован Терминатором в захвате и уничтожении здания «Кибердайн Системс» в фильме «Терминатор 2: Судный день». Также оружие использовал Нео в сцене спасения Морфеуса от агентов («Матрица»).

В «Хищнике», где сначала с миниганом ходит герой Блэйн Купер (актер Джесси Вентура), а после его гибели сержант Макк Фергюсон (актер Билл Дьюк) разрядил весь патронный ранец. Кстати, несмотря на главную роль, Шварценеггер в «Хищнике» к минигану не притрагивается. Ууух, как эффектно выглядит сцена расстрела джунглей  в фильме!

Но кино — это кино, а в реальной жизни ни М134, ни ХМ214 никогда не использовались в качестве пехотного ручного оружия (хотя, по некоторым слухам, ХМ214 испытывался в такой роли) по следующим причинам:
1. Необходимость во внешнем электропитании — электромотор М134 имеет мощность до 4 л. с. и потребляет до 400 ампер при напряжении в 27 вольт, что требует внушительных батарей, которые надо носить на себе.
2. Избыточность темпа стрельбы — носимый боекомплект в 2000 патронов калибра 5.56мм НАТО будет весить 24.6 кг (только патроны, без учета магазина и устройства подачи патронов к пулемёту!), а хватит его всего лишь на минуту огня, а то и меньше.
3. Вытекающая из п.2 чрезмерная отдача — до 110 кгс для ХМ214 при максимальном темпе стрельбы!
4. Значительное рассеивание пуль при стрельбе с рук по причине вибрации и вращения блока стволов.

Из вышеперечисленного следует, что использовать ХМ214 в качестве ручного физически возможно лишь при ведении огня из него с малым (не более 1500 выстр/мин) темпом стрельбы, а при таком темпе ХМ-214 по всем статьям проигрывает обычным пулемётам: так, немецкий МГ-3 при темпе стрельбы в 1200 выстр/мин и калибре 7.62мм НАТО имеет вес всего 11.5 кг, при этом не нуждается во внешних батареях, более прост в обслуживании и надежен.

Что же касается фильма «Хищник», то для него был сделан специальный вариант ХМ-214, стреляющий только холостыми патронами. «Миниган», фигурирующий в фильме, ввиду своей массивности никогда не был индивидуальным стрелковым оружием. Электропитание к нему подводилось через электрический кабель, спрятанный в штанине актера, а самому актеру пришлось надеть маску и бронежилет, чтобы не быть изуродованным вылетающими на большой скорости стрелянными гильзами. Сзади актера ставилась подпорка, чтобы тот не пострадал от отдачи

А в «Терминаторе 2» миниган (134 модели) взял в руки и сам Шварценеггер. Правда, лента была заряжена облегченными холостыми патронами, питание на пулемёт подавалось скрытым кабелем. Сам актер был подперт специальной подставкой и одет в специальный бронежилет. Отдача до 110 кгс, всё-таки. И главное – гильзы вылетают на такой огромной скорости, что могут поранить не хуже вражеской пули! Но зато как красиво!

Ссылки:
Гатлинг, Ричард Джордан
«Картечница» Гатлинга
Шесть стволов одного пулемёта
M134 Minigun

tverdyi-znak.livejournal.com

Пулемёт Гатлинга: tuguar — LiveJournal

Люблю всё, что связано с Диким Западом. Поэтому не мог пройти мимо этого замечательного материала, посвящённого пулемёту Гатлинга, одному из величайших изобретений в области оружия.

Разработанный в 1861 году доктором Ричардом Гатлингом пулемёт, названный в его честь, является самым известным пулемётом с ручным приводом. Доктора Гатлинга вели благие намерения: с помощью этого оружия он надеялся снизить количество солдатов, сражающихся на полях сражений Гражданской войны в США. Вместо этого он изобрёл смертоносное оружие, использовавшееся всем миром до самого конца XIX века, когда его заменил первый полностью автоматический пулемёт Максима.

Основы конструкции пулемёта Гатлинга не менялись 40 лет. Стволов в пулемёте было от шести до десяти, у каждого имелся свой затвор, ударник и выбрасыватель. Все стволы стреляли последовательно. Патроны подавались из магазина, расположенного над ствольной коробкой. Пулемёт приводился в действие ручкой, которая вращала блок стволов на 360 градусов вокруг своей оси. По мере вращения в ствол подавался патрон, закрывался затвор, при достижении самого нижнего положения ствола срабатывал ударник и происходил выстрел, затем затвор отходил назад и выбрасывателем выбрасывалась использованная гильза. Таким образом, при полном повороте ручки привода каждый ствол производил один выстрел. Ранние модели имели скорострельность до 200 выстрелов в минуту, поздние — от 700 до 1000 выстрелов. Это был предел для подобной ручной конструкции. Реальная скорострельность зависела от пулемётчика и того, с какой скоростью он вращает ручку привода.

Гатлинг получил патент на «Улучшение в револьверных батарейных орудиях» 4 ноября 1862 года. Первые собранные модели использовали магазин от пулемёта Агара, прозванного «кофемолкой». Патроны для пулемёта Гатлинга прошли через стремительную эволюцию от патронов калибра .58 с капсюлем и бумажной гильзой до того, что Гатлинг называл «патронная камера», которая содержала пулю, капсюль и порох в стальной трубке. У таких патронов были большие проблемы с утечкой пороховых газов при выстреле, но несмотря на это, пулемёт был способен стрелять со скорострельностью в 200 выстрелов в минуту. Появление настоящих унитарных патронов увеличило надёжность пулемётов Гатлинга, и к 1865 году они потребляли патроны кольцевого воспламенения, которые заряжали в магазин новой конструкции, в котором подача патронов осуществлялась гравитацией.

Пулемёт Агара, продвигаемый лично президентом Линкольном, оказался неудачной конструкцией. Из-за этого и сам президент, и армия не имели желания принимать на вооружение другой пулемёт. Подполковник Джеймс Рипли, назначенный в 1861 году начальником артиллерийского управления, был известен своим консерватизмом и нежеланием принимать новое вооружение, поэтому изобретение Гатлинга поначалу игнорировали. Однако в 1863 году на него обратили некоторое внимание, и пулемёт Гатлинга прошёл испытания на военной верфи в Вашингтоне. Оценка была такова: «Конструкция очень проста, сборка оружия превосходна, создалось впечатление, что это оружие трудно вывести из строя». Однако, несмотря на этот отзыв, пулемёт не был принят на вооружение ВМФ США. Следующие серьёзные испытания были проведены только через три года.


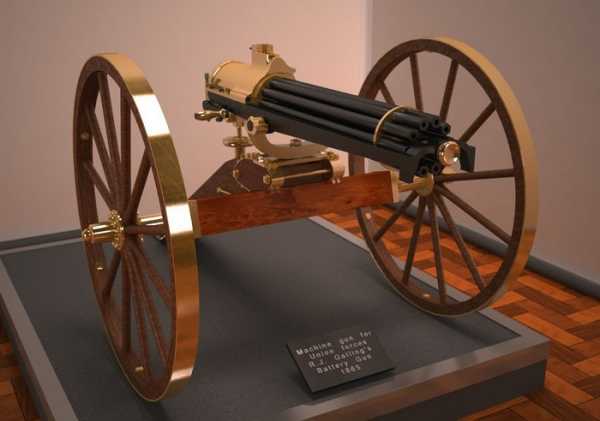

Реплика первой модели пулемёта Гатлинга

По иронии судьбы, пулемёт Гатлинга, часто считающийся одним из символов Гражданской войны в США, не принимал в ней активного участия. Генерал-майор Бенджамин Батлер приобрёл на свои деньги батарею из 12 пулемётов Гатлинга модели 1862 года, каждое орудие и 12.000 патронов стоили ему по $1000. Считается, что они были использованы при осаде Петерсберга (июнь 1864 — март 1865), но они не принесли большой пользы. Один пулемёт был приобретён адмиралом Дэвидом Диксоном Портером, который установил его на орудийной лодке. Таким образом, к 1863 году было продано всего 13 пулемётов Гатлинга. Первые же официальные испытания пулемёта армией США были проведены в январе 1865 года. Батарея дюймовых пулемётов Гатлинга успешно прошла эти испытания

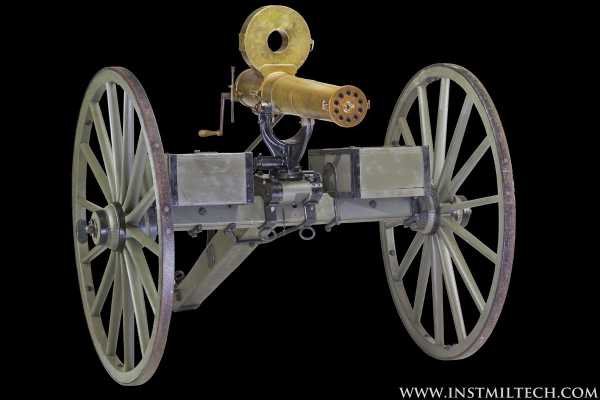

Model 1862 Gatling gun .58 калибра

В 1866 году армия США заказала 50 дюймовых и 50 пулемётов калибра .50. Доктор Гатлинг получил новый патент на пулемёты калибром 1 дюйм и предложил компании Colt производить его орудие. Новые пулемёты были испытаны против 24-фунтового ховитцера в Форте Монро. Представители армии США были под впечатлением от простоты в использовании и скорострельности пулемёта Гатлинга. Сам изобретатель заметил, что эффект устрашения от его орудия окажет большое влияние при атаке. Пулемёт Гатлинга официально был принят на вооружение в августе 1866 года, а большинство орудий калибра .50 были переделаны под стандартный патрон .50-70.

Самые большие изменения в ходе эволюции пулемёта Гатлинга претерпел его магазин. Поначалу он был бункерным, взятым с пулемёта Агара. В 1871 году был создан 20-зарядный коробчатый магазин. На первых моделях он располагался под углом, чтобы не мешать прицеливанию, однако на моделях после 1874 года его сместили влево и сделали вертикальным. В 1872 году был создан «барабан Бродвелла», который вмещал в себя от 240 до 400 патронов. По сути внутри барабана было несколько вертикальных колонок с патронами, которые нужно было вручную переставлять при опустошении. Из-за своей массы такие магазины использовались в основном во флоте, однако известны случаи использования их на британских пулемётах в полевых сражениях.

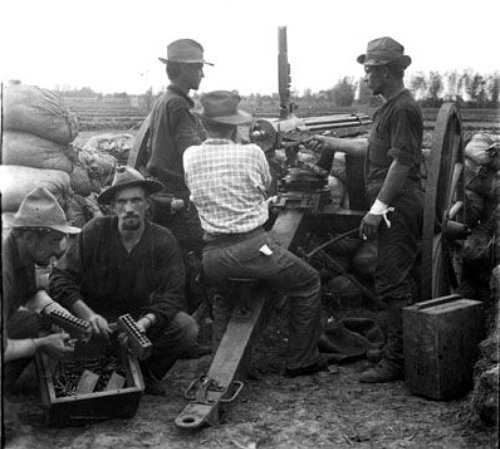

Пулемёт Гатлинга с магазином Брюса, Манилла, 1899 год. Обратите внимания на двоих солдат, приготовивших деревянные блоки — ускорители заряжания на 20 патронов

Самым удачным магазином считается «магазин Брюса», созданный в 1870-х. Фактически это был не магазин, а подающий механизм для 20-зарядных магазинов, позволяющий заряжать их гораздо быстрее, чем раньше. Эту систему армия США использовала вплоть до 1911 года.


Пулемёт Гатлинга с барабаном Экклса

В 1883 году Джеймс Экклс представил «барабан Экклса» вместимостью в 104 патрона. Система подачи была связана с механизмом пулемёта, вместе с поворотом блока ствола поворачивался рычаг в магазине, подающий патроны на пулемёт. В отличие от предыдущих магазинов, барабан Экклса не зависел от гравитации, однако армия США посчитал его ненадёжным и чувствительным к грязи. Модель 1893 года, использующая патроны .30-40 Krag, была оснащена ленточной подачей патронов, наподобие той, что использовалась в орудиях Гочкисса. Однако армии не понравилась эта система, и все пулемёты модели 1893 года были переделаны под магазин Брюса.

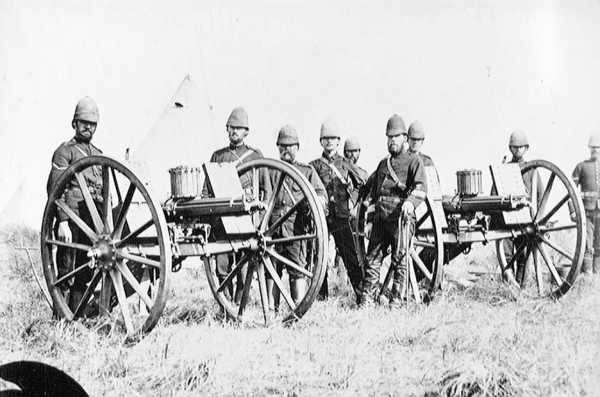

Британские пулемёты Гатлинга с барабанами Бродвелла, Южная Африка, 1879 год

После того, как пулемёт Гатлинга был принят на вооружение в США, им заинтересовались и другие страны. Первой их купила Россия — прямиком с завода Colt. Британская фирма W.G. Armstrong & Co была первой европейской фирмой, купившей лицензию на сборку и продажу пулемётов Гатлинга. В 1869-70 они были испытаны Британской армией против французской 9-фунтовой дульнозарядной митральезой Монтиньи, 12-фунтовой казнозарядной пушкой, стреляющей шрапнелью и двумя отрядами пехоты, вооружённой винтовками Снайдер-Энфильд и Мартини-Генри. 9-фунтовое и 12-фунтовое орудие при большей массе выстрела имели гораздо худшую точность, чем пулемёт Гатлинга. В испытании на время пулемёт Гатлинга выстрелил 1925 патронов за две с половиной минуты, из которых в цель попали 651. Митральеза за то же время выстрелила 1073 патрона и попала всего 241 раз. Шесть пехотинцев с новой винтовкой Мартини-Генри выступили с результатом 391/152, с винтовкой Снайдер-Энфильд — 313/82. Эти результаты показали, что пулемёт Гатлинга стреляет не только быстрее, но и точнее.

Британский артиллерийский комитет немедленно рекомендовал к принятию на вооружение пулемёта Гатлинга и приобрёл 50 пулемётов калибра .42, также он рекомендовал Адмиралтйству пулемёты большего калибра .65. Заказ на них поступил Armstrong & Co в 1874 году. Пулемёты использовались как на кораблях, так и в наземных операциях флота. Впервые британцы использовали пулемёты Гатлинга в англо-зулусской войне. Они были использованы при броске на Эшове в столкновении у реки Иньезане 22 января 1879 года. В результате от них погибло несколько сотен зулусов, атака была полностью отбита. В апреле они были использованы в Битве при Гингиндлову, где два пулемёта, стреляя длинными очередями, также полностью остановили атаку зулусов. В июле их использовали в Битве при Улунди, на этот раз — по центру фронта. Пулемёты стреляли всю получасовую битву, но несколько раз их заклинивало.

Позже лорд Чемсфолд писал: «В боевых действиях пулемёты показали себя прекрасным и очень ценным дополнением в том случае, когда противник имеет численный перевес». Эта фраза отлично показывает, как использовались пулемёты Гатлинга британскими войсками: как умножитель силы в колониальных стычках, где количество солдат противника было гораздо больше. Впечатляющая огневая мощь пулемётов очень помогла британцам в кампаниях в Африке, Индии, Азии. В 1879 году пулемёты Гатлинга использовали при защите Кабульского военного городка в Афганистане, в самый разгар Второй Англо-Афганской войны. Примерно 50.000 афганских воинов осадили расположение британских войск в Кабуле в середине декабря. Их удалось удерживать с помощью залпов из винтовок Снайдер-Энфильд и Мартини-Генри и пулемётов Гатлинга. Пулемёты также использовались против египетских войск в 1881 году, в Матабеле в 1890-х и в Судане против махдистов. Пулемёт Гатлинга состоял на вооружении в британских войсках до тех пор, пока появление пулемёта Максима не сделало его устаревшим.

Британская империя не была первой страной, принявшей пулемёты Гатлинга на вооружение. Большую партию заказала Российская империя. Полковник Александр Горлов заказал 400 пулемётов на фабрике Colt в Хартфорде. Все они шли с выштамповкой «Горлов» на кириллице, поэтому американцы прозвали их Gorloffs — «горловы». В 1877 «горловы» использовались против османских пулемётов Гатлинга во время Русско-Турецкой войны, в частности во время осады Плевны — там османские войска сумели остановить русское наступление на Болгарию с помощью импортных винтовок Винчестера и пулемётов Гатлинга. Считается, что последнее использование «горловов» было в 1905 году, во время Русско-Японской войны, когда несколько пулемётов использовались защитниками Порт-Артура во время его осады.

Значительное количество пулемётов Гатлинга закупила Япония. Они использовались обеими сторонами во время войны Босин и Сацумского восстания. В Южной Америке пулемёты использовались во время Второй тихоокеанской войны, также обеими сторонами, но изначально — только Перу, в 1879 году. К 1880 году изобретение доктора Гатлинга покупали по всему миру не только армии, но и отдельные личности.

Пулемёты Гатлинга, сделанные после конца 1870-х значительно отличались от более ранних моделей. Они были легче и надёжнее, были способны выдавать огромную по тем временам скорострельность и показали себя в бою. Поначалу пулемёты ставились на колёсные станки, как обычную артиллерию, но позже их стали устанавливать на треноги. Такую конфигурацию называли «верблюжьей»: она была легка в транспортировке и приводилась в боеготовность за считанные минуты. В 1873 году армия США приняла на вооружение пулемёт под патрон .45-70, новый стандартный армейский патрон. Все пулемёты Гатлинга армии были переделаны под этот калибр. В 1874 году была принята новая, улучшенная и облегченная модель с улучшениями в плане эргономики. К 1877 году в производство была запущена модель «Бульдог», в которой было от 5 до 10 стволов, которые прикрывались латунным кожухом. Кроме того перемещение рукоятки с бока на заднюю часть позволило уменьшит количество шестерней и укоротить оружие. Такое уменьшенное и облегчённое оружие было идеально для кавалерии. 17 таких пулемётов было использовано в Филлипино-Американских войнах для защиты аванпостов от нападений партизан.


Пятиствольный «Бульдог» модели 1877 года с магазином Брюса, Филиппины, 1899 год

В Северной Америке пулемёты Гатлинга постоянно использовались в столкновениях с индейскими племенами на Западе, во время освоения Фронтира. Печально известный полковник Кастер отказался от двух пулемётов для 7-й кавалерийской во время летней экспедиции 1876 года, во время Войны за Чёрные холмы. Позже он принял их, но, поняв, как сложно перевозить тяжёлые пулемёты по труднодоступной местности, передумал.

Пулемёты также широко использовались в Испано-Американской войне, наряду с более новыми автоматическими орудиями. Отряд пулемётчиков под предводительством лейтенанта Джона Паркера известен тем, что вёл подавляющий огонь во время атаки американцев на блокгауз на Сан-Хуанском холме. В отряде было три десятиствольных пулемёта калибра .30-40 Krag. Во время атаки было произведено 18.000 выстрелов. Благодаря этому испанцы практически не могли открыть ответный огонь по наступающему противнику. Паркер и его пулемёты также сыграли большую роль в отбитии контратаки испанцев, во время которой они уничтожили целый батальон солдат.


Рисунок, изображающий отряд Паркера, прикрывающий наступление

Успех отряда Паркера показал армии США, что пулемёты с успехом можно применять как в атаке, так и в обороне. В 1887 году армия сделала большой заказ на 100 «Бульдогов», в 1889 году Colt начала производить пулемёты на телеге с бронированным щитком. В 1893 году эта фабрика стала выпускать пулемёты, схожие с ранними «Бульдогами» — они были короче и легче. Это было сделано для того, чтобы не проиграть конкуренцию новому пулемёту Максима. Последний большой заказ на пулемёты Гатлинга от армии США был сделан в 1897 году: 94 пулемёта модели обр. 1897. В 1903 году все пулемёты были переделаны под новый патрон .30-03, заменивший .30-40 Krag. Наконец, в 1906 они снова были переделаны под патрон .30-06. В 1911 году армия США объявила пулемёты Гатлинга устаревшими, и их постепенно заменили на автоматические пулемёты.

Действительно, несмотря на постоянное использование пулемётов Гатлинга американцами в 1890-х, он быстро устарел с появлением пулемёта системы Хайрама Максима. Это десятилетие ознаменовало конец пулемётов Гатлинга. Хотя они ещё оставались популярными в армии США, другие страны отказывались от их закупок. Ещё до того у него были конкуренты в виде пулемётов Норденфельта и Гарднера, но пулемёт Максима он превзойти не смог. В попытках избежать этого доктор Гатлинг сделал несколько улучшений своей конструкции. В 1893 году он запатентовал пулемёт с электроприводом, а в 1895 году попытался внедрить в конструкцию газоотводную автоматику. Однако эти улучшения были слишком сложны, непрактичны и дороги и никогда не выдвигались на рынок.


Доктор Ричард Гатлинг с Colt «Bulldog» Gatling модели 1893 года

В 1870 году Гатлинг продал свои патенты компании Colt, позже его Gatling Gun Company была поглощена ей, хотя сам доктор Гатлинг оставался её президентом. Многие его улучшения позже внедрялись в серийные образцы. Хотя, кроме них, Гатлинг создал и другие успешные изобретения, такие как сеялка собственной конструкции, продажи которой были очень велики. Также он создал несколько систем смывающихся туалетов, паровой плуг и много других изобретений. Доктор Ричард Гатлинг умер в феврале 1903 года в возрасте 84 лет.

Пулемёт системы Гатлинга уникален тем, что, наряду с пистолетом-пулемётом Томпсона и автоматом Калашникова, он обрёл культовый статус. В случае с пулемётом это произошло из-за уникальной конструкции и внешнего вида, кроме того он был представлен широкой публике во время выступлений Баффало Билла в Северной Америке и Европе. Позже он появлялся во многих комиксах, книгах, фильмах и сериалах, в которых пулемёт использовался в борьбе с индейцами, бандитами или, что менее исторично, солдатами Конфедерации. И по сей день, спустя 150 лет после своего появления пулемёт Гатлинга сохраняет свой культовый статус.

Оригинал: http://www.historicalfirearms.info/post/106657718279/the-gatling-gun-invented-by-dr-richard-gatling-in

tuguar.livejournal.com

Пулемет Гатлинга. Море огня | Техкульт

В 1831 году 13 летний Ричард Гатлинг, сын американского фермера запатентовал свое первое изобретение – сеялку. Позже, получив диплом врача, он создает… несколько моделей механических сеялок и оригинальный гребной винт. Его звездный час наступил в ноябре 1862 года, когда он стал обладателем патента на Revolving Battery Gun – скоростное многоствольное оружие, которое вошло в историю, как пулемет Гатлинга.

От митральезы к пулемету

Предшественница революционного изобретения Гатлинга — французская митральеза, артиллерийское многоствольное орудие с ручной перезарядкой, предназначенное для ведения залпового огня винтовочными патронами вместо картечи. Существенный ее недостаток — ограниченный сектор поражения (пули летят, как известно, прямо), что совершенно не характерно для картечи. Французская митральеза — прообраз пулемета Гатлинга

Он заставил стволы вращаться

Гатлинг предложил необычную схему, где несколько стволов в процессе стрельбы совершали полный круг. Заряжание производилось методом свободной подачи патронов под действием силы тяжести из вертикально расположенных кассет. По тому же принципу происходила экстракция (выброс) стреляных гильз.

Особенность пулемета Гатлинга состояла в том, что каждый из стволов мог совершить один выстрел, освободиться от гильзы и зарядиться вновь. Вращение стволов производилось вручную. Подобная схема имела очень важные достоинства – высокую скорострельность до 1000 выстрелов в минуту и возможность охлаждения ствола в процессе поворота.

«Карусель смерти»

Боевое крещение нового оружия состоялось на полях сражений Гражданской войны в рядах армии северян. Именно тогда его стали называть «каруселью смерти». К концу XIX века у пулемета Гатлинга появились серьезные конкуренты – одноствольные пулеметы, где при стрельбе использовалась энергия отдачи ствола. Они были легче, маневреннее, проще в заряжании и эксплуатации, что и определило их ведущую роль в Первой мировой войне.

Второе дыхание

Вторая мировая война стала мощным трамплином развития средств вооружения. Для оснащения реактивной авиации и наземных средств ПВО одноствольных пулеметов уже не хватало. Изобретать «велосипед» не понадобилось, поскольку его уже давно изобрел доктор Гатлинг. Второе дыхание пришло от мощного электродвигателя компании General Electric, многократно увеличившего скорострельность пулемета Гатлинга.

В 50-60-е годы General Electric создала целую серию многоствольных скорострельных систем. Среди них стоит выделить шестиствольную пушку М61 «Вулкан» (кал. 20 мм). Ее рекордная скорострельность до 100 выстрелов в секунду. Продолжили серию М134 Minigan – шестиствольный пулемет (кол. 7.62 мм), «отличившийся» во Вьетнаме и GAU-8/A – мощная 30-мм авиационная пушка, с помощью которой штурмовики А-10 превращают в решето бронированные цели.

Гатлинг по-тульски

Наш ответ американским визави пришел из Тулы от выдающихся советских конструкторов-оружейников В. П. Грязева и А. Г. Шипунова в виде шестиствольных авиационных пушек ГШ-6-23 и ГШ-6-30. От заокеанских аналогов они отличаются прежде всего автоматикой, приводимой в действие энергией пороховых газов. ГШ-6-30 нашла свое применение и в ВМФ, став составной частью корабельного ЗРПК «Каштан», не имеющего аналогов в мире. Основная ударная сила комплекса – управляемые ракеты, а пушки предназначены в основном для добивания целей на ближнем расстоянии. Одна из последних разработок тульских оружейников – сдвоенная артиллерийская установка «Дуэт» на базе все той же ГШ-6-30 со скорострельностью до 10000 выстрелов в минуту.

www.techcult.ru

День «Гатлинга» » Военное обозрение

4 ноября 1862 года, в разгар американской гражданской войны, Ричард Джордан Гатлинг получил патент на изобретенную им шестиствольную скорострельную малокалиберную пушку, которая впоследствии стала подлинным символом эпохи стимпанка в оружейном деле.
Митральеза Гатлинга оказалась наиболее удачной из многих типов пулеметов с внешним приводом, изобретенных в XIX веке. Поэтому она получила наибольшее распространение, а предложенный Гатлингом способ автоматической перезарядки путем вращения блока стволов применяется до сих пор.

Однако, наверняка, не все знают, что первый «Гатлинг», запатентованный в 1862 году, довольно сильно отличался от более поздних моделей этого оружия. Отличался он, прежде всего, тем, что был сделан не под унитарные боеприпасы. Подобно, эйджеровской «мельнице дьявола» картечница Гатлинга изначально использовала при стрельбе толстостенные стальныме картриджи, фактически — сменные патронники, в которые вставлялись бумажные патроны от капсюльных ружей, а сзади на втулки надевались капсюли.
Система была простой и вполне работоспособной, но неудобной, так как каждый картридж калибром в полдюйма весил почти полкило, а снаряжать их приходилось вручную, предварительно очистив от нагара, что занимало много времени.
Уже в следующем году Гатлинг усовершенствовал механизм, переделав его под унитарные патроны с латунными гильзами. И именно этот образец был в 1865 году принят на вооружение в США, а затем и во многих других странах.
На заставке — Ричард Гатлинг с портативной модификацией своего пулемета, получившей название «Гатлинг-Бульдог».

Патентный чертеж митральезы Гатлинга, на котором видна дата — 4 ноября 1862 года.

К заявке на патент Гатлинг для наглядности приложил деревянную модель своего изобретения с действующим механизмом перезарядки. Сейчас эта модель выставлена в экспозиции музея Смитсоновского института.

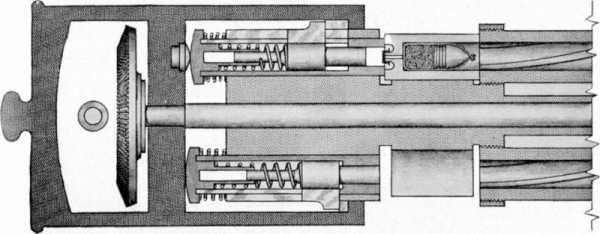

Схема первой гатлинговской митральезы, на которой хорошо виден патронник-картридж, а также по ней легко понять принцип действия этого оружия.

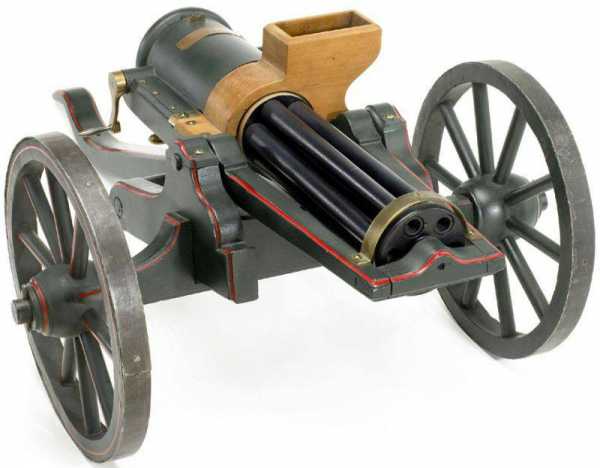

Натурный образец картечницы отличается от массивной деревянной модели гораздо большей утонченностью и изяществом.

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
