Многоствольные пулемёты системы И.И. Слостина
В настоящее время на вооружении нашей армии имеется несколько артиллерийских и пулеметных систем с вращающимся блоком стволов. Разработка оружия такой схемы началась в нашей стране достаточно давно, и первый работоспособный образец появился в 1939 году. Пулемет системы Ивана Ильича Слостина прошел испытания и отправился на доработку. Впоследствии конструктор представил два новых варианта подобного оружия.
Шквальный пулемет обр. 1939 г.
Конструктор из бюро Инструментального завода №2 (ныне ковровский Завод им. Дегтярева) И.И. Слостин в 1935 году занялся тематикой высокотемпных или «шквальных» пулеметов. Изучение существующих схем показало, что наилучшие результаты скорострельности должна показать схема с вращающимся блоком стволов, пока остававшаяся без внимания советских оружейников.
В 1936 году конструктор подготовил эскизный вариант проекта подобного пулемета. Тогда же И.И. Слостин обсудил проект с начальником Ленинградской артиллерийской академии А.А. Благонравовым.
Дальнейшая разработка проекта заняла несколько лет, и опытный образец удалось изготовить только в 1939 году. Главным элементом шквального пулемета был блок из восьми стволов, вращавшийся вокруг продольной оси. Вращение и работа автоматики обеспечивались единым газовым двигателем. Пороховые газы поступали в него из надульника, взаимодействовавшего с «активным» стволом. Пулемет имел ленточное питание и использовал стандартный патрон 7,62х54 мм R.
Пулемет 1946 г. на станке Соколова.В теории, новая конструкция должна была показывать скорострельность до 5 тыс. выстрелов в минуту. На испытаниях максимальное значение этого параметра достигло 3300 выстр/мин, а среднее было еще ниже. Но и при таком темпе стрельбы стандартная лента на 250 патронов расходовалась за считанные секунды.
Результаты испытаний оказались неоднозначными. Пулемет показал высочайшую скорострельность, но кучность оставляла желать лучшего. Кроме того, высокая огневая мощь достигалась только на первой ленте. Уже после 250 выстрелов стволы перегревались, и механика отказывалась работать до охлаждения.

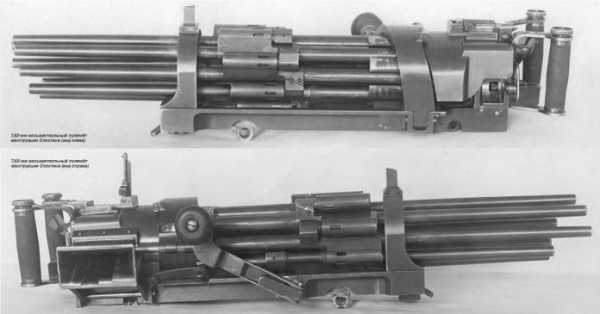

Вид слева и справа.Очевидно, что такой пулемет не представлял интереса для Красной Армии. Его не стали рекомендовать к принятию на вооружение. Однако И.И. Слостин не стал отказываться от многообещающей концепции и продолжил ее развитие.
Пулемет обр. 1946 г.
На разработку улучшенного варианта шквального пулемета ушло несколько лет. В предвоенный период и во время Великой Отечественной ковровский завод был загружен работой, и И.И. Слостин не смог быстро завершить проектирование. Также на сроках разработки сказалась кардинальная перестройка автоматики. Готовый улучшенный образец удалось вывести на испытания только в 1946 году.
Новый пулемет заметно отличался от предыдущего. Конструктор сохранил блок из восьми стволов калибра 7,62 мм, но изменил его архитектуру. Теперь в центральной части каждого ствола имелся газовый блок: с одной стороны на нем находился Г-образный поршень с внутренним газоотводным каналом, с другой – цилиндрическая газовая камера. С их помощью стволы должны были соединяться друг с другом. Поршень одного ствола входил в камеру следующего. Вблизи казенника каждого ствола имелся шип с роликом. Стволы закреплялись в паре муфт, что позволяло им вращаться вокруг продольной оси, а также перемещаться вдоль нее.
Блок стволов крепился на пулемете при помощи оси с подшипниками и охватывающих обойм. Задняя обойма имела сложную форму и внутренний копирный паз для роликов стволов. Именно она отвечала за продольное перемещение стволов во время стрельбы. Под блоком стволов находился механизм ручной перезарядки с рукояткой для взведения.
Схема изделия обр. 1946 г. Рисунок Otvaga2004.ruЗадний блок пулемета вмещал систему ленточного боепитания и ударно-спусковой механизм. Внутри блока имелась неподвижная деталь с функциями затвора. Пулемет должен был принимать металлическую ленту справа; гильзы и звенья выбрасывались через патрубок слева. Протягивание ленты осуществлялось зубчатыми колесами, связанными с блоком стволов.
Патроны двигались по кругу справа налево и сверху вниз, выходя на линию досылания при помощи клиновидного толкателя. Та же система на основе оси отвечала за взведение подпружиненного ударника, блокировавшегося во взведенном положении гашеткой.
Для выполнения первого выстрела следовало поместить ленту в приемник и провернуть рукоятку взведения. При этом блок стволов проворачивался, а система питания выталкивала патрон на линию досылания. Затем нижний ствол двигался назад, надеваясь на патрон, и осуществлялся взвод УСМ. При нажатии гашетки ударник освобождался и производил выстрел.
Пороховые газы из канала «активного» ствола через канал в поршне попадали в камеру соседнего ствола. Газы заставляли камеру вместе со стволом двигаться вперед. Ролик этого ствола сдвигался по копирному пазу, форма которого заставляла весь блок стволов проворачиваться. При смещении блока на 1/8 полного оборота следующий ствол мог произвести выстрел. Одновременно осуществлялась экстракция гильзы из выстрелившего ствола. Вращение блока стволов заставляло работать систему боепитания и взводило УСМ.

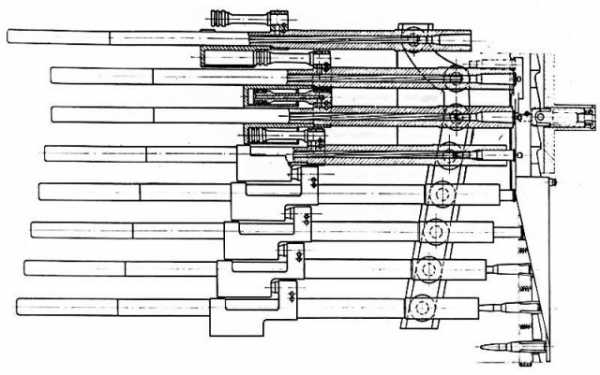

Механизмы пулемета 1946 г. в «развернутом» виде. Рисунок Otvaga2004.ruПулемет Слостина обр. 1946 г. имел длину 775 мм при длине стволов 605 мм (длина хода – 50 мм). Собственная масса пулемета – 28 кг (из них 17,2 кг – вращающийся агрегат). При использовании станка Соколова масса орудия достигала 67 кг. Расчетная скорострельность – 3000-3100 выстр/мин. Эффективная дальность огня – 2 км.
Испытания и рекомендации
Летом 1946 года улучшенный шквальный пулемет отправили на испытания. Результаты проверок вновь оказались неоднозначными. Военные высоко оценили оригинальную конструкцию и выступили с некоторыми предложениями. Одновременно с этим пулемет показал недостаточные тактико-технические характеристики, из-за чего вряд ли мог рассчитывать на принятие на вооружение.
Фактический темп стрельбы оказался на треть ниже заявленного – не более 2100 выстр/мин. Это давало высокую огневую мощь, но приводило к повышенному расходу боеприпасов. Кучность оказалась в 6-7 раз ниже, чем у серийного одноствольного пулемета СГ-43. Впрочем, и достигнутая кучность в сочетании со скорострельностью давала пулемету преимущества перед всеми существующими образцами.

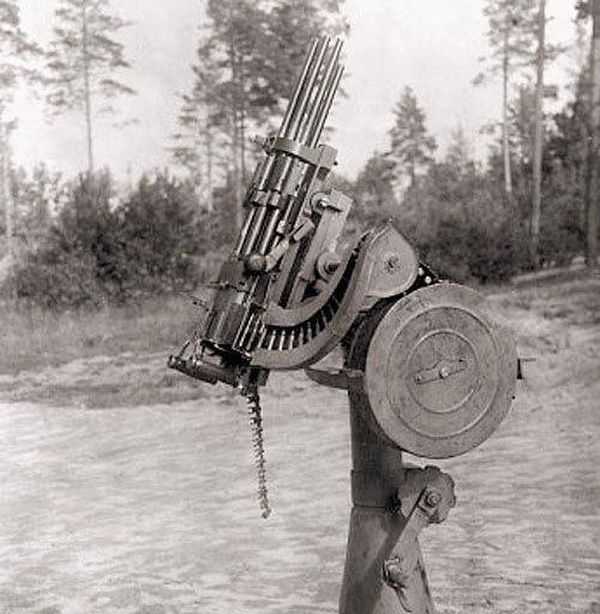

Пулемет Слостина на тумбе для зенитной стрельбы.Новый пулемет Слостина не имел склонности к перегреву. Без дополнительного охлаждения можно было делать до 1500 выстрелов. Важной особенностью пулемета была простота эксплуатации и отсутствие мелких деталей. Полезной для боя особенностью пулемета стал характерный шум. Указывалось, что он «угнетающе действует на нервную систему».
Пулемет И.И. Слостина обр. 1946 г. посчитали неплохим образцом, способным найти свое место в армии. Для пехоты он был слишком тяжел, но его можно было использовать на технике. При подходящем носителе, наличии ленты на 500 патронов или более и грамотном применении такой пулемет мог существенно повысить боеспособность войск.
Однако, несмотря на положительные результаты испытаний и высокие оценки, пулемет Слостина не рекомендовали к немедленному принятию на вооружение. На тот момент у армии уже имелись пулеметы с желаемыми характеристиками, и никто не стал продвигать принципиально новый образец.
Крупнокалиберный шквальный
В ходе испытаний 1946 года появилось предложение о создании новой версии пулемета И.И. Слостина под другой патрон. Предлагалось разработать изделие под боеприпас 14,5х114 мм. Такой пулемет мог бы усилить бронетехнику, а также найти применение в ПВО. На разработку такого проекта вновь ушло несколько лет. Его испытания начались в мае 1949 года.
14.5-мм вариант пулемета, вид слева. Фото Otvaga2004.ru
И.И. Слостину пришлось вновь переработать автоматику. На этот раз он отказался от системы с камерами и поршнями на подвижных стволах. Теперь стволы оставались неподвижными, на них располагались газовые камеры. Рядом со стволами появились поршни-ползуны с роликами для взаимодействия с копирным пазом. Общие принципы вращения блока стволов остались прежними, но вместо подвижных стволов теперь использовались ползуны.
14.5-мм вариант пулемета, вид справа. Фото Otvaga2004.ruУвеличенный и утяжеленный пулемет под более мощный патрон прошел проверку на полигоне, в ходе которой продемонстрировал ряд недостатков. Оказалось, что блок стволов имеет слишком большую массу и инерцию. Вследствие этого в момент срабатывания УСМ «активный» ствол мог находиться в неоптимальном положении, и это приводило к нецентральному наколу капсюля. Отсутствие полноценного затвора с запиранием не обеспечивало герметизацию патронника. Как следствие, имели место поперечные обрывы гильз.
Прямое заимствование наработок из предыдущего проекта с изменением некоторых узлов привело к нежелательным результатам. Основные проблемы шквального пулемета обр. 1949 г. обуславливались сочетанием конструкции и чрезмерной мощности патрона. Для избавления от выявленных проблем требовалась кардинальная переработка конструкции. Ее посчитали нецелесообразной, и все работы были остановлены.
Опередив время
В 1949 году все работы по пулеметам Слостина были остановлены. Конструктор вернулся к другим проектам, а опытные образцы отправились на хранение, в том числе в музеи. Многообещающая концепция многоствольной системы отошла на второй план. Конструкторы-оружейники и артиллеристы продолжили развивать хорошо освоенные архитектуры.
В дальнейшем перед инженерами вновь встал вопрос повышения скорострельности, и с 60-х годов начался новый этап развития многоствольных систем, в том числе с вращающимся блоком стволов. Целый ряд подобных образцов был принят на вооружение, такие системы нашли применение в разных сферах. Учитывался ли опыт И.И. Слостина при создании нового оружия – достоверно неизвестно. Однако именно этот оружейник из Коврова первым в нашей стране занялся перспективным направлением.
/Кирилл Рябов, topwar.ru/
army-news.ru
Многоствольные пулемёты системы И.И. Слостина » Военное обозрение
В настоящее время на вооружении нашей армии имеется несколько артиллерийских и пулеметных систем с вращающимся блоком стволов. Разработка оружия такой схемы началась в нашей стране достаточно давно, и первый работоспособный образец появился в 1939 году. Пулемет системы Ивана Ильича Слостина прошел испытания и отправился на доработку. Впоследствии конструктор представил два новых варианта подобного оружия.Шквальный пулемет обр. 1939 г.
Пулемет 1946 г. на станке Соколова. Фото Oruzhie.info
Дальнейшая разработка проекта заняла несколько лет, и опытный образец удалось изготовить только в 1939 году. Главным элементом шквального пулемета был блок из восьми стволов, вращавшийся вокруг продольной оси. Вращение и работа автоматики обеспечивались единым газовым двигателем. Пороховые газы поступали в него из надульника, взаимодействовавшего с «активным» стволом. Пулемет имел ленточное питание и использовал стандартный патрон 7,62х54 мм R.
В теории, новая конструкция должна была показывать скорострельность до 5 тыс. выстрелов в минуту. На испытаниях максимальное значение этого параметра достигло 3300 выстр/мин, а среднее было еще ниже. Но и при таком темпе стрельбы стандартная лента на 250 патронов расходовалась за считанные секунды.
Результаты испытаний оказались неоднозначными. Пулемет показал высочайшую скорострельность, но кучность оставляла желать лучшего. Кроме того, высокая огневая мощь достигалась только на первой ленте. Уже после 250 выстрелов стволы перегревались, и механика отказывалась работать до охлаждения.
Вид слева и справа. Фото Wikimedia Commons
Очевидно, что такой пулемет не представлял интереса для Красной Армии. Его не стали рекомендовать к принятию на вооружение. Однако И.И. Слостин не стал отказываться от многообещающей концепции и продолжил ее развитие.
Пулемет обр. 1946 г.
На разработку улучшенного варианта шквального пулемета ушло несколько лет. В предвоенный период и во время Великой Отечественной ковровский завод был загружен работой, и И.И. Слостин не смог быстро завершить проектирование. Также на сроках разработки сказалась кардинальная перестройка автоматики. Готовый улучшенный образец удалось вывести на испытания только в 1946 году.
Детали оружия. Фото Oruzhie.info
Новый пулемет заметно отличался от предыдущего. Конструктор сохранил блок из восьми стволов калибра 7,62 мм, но изменил его архитектуру. Теперь в центральной части каждого ствола имелся газовый блок: с одной стороны на нем находился Г-образный поршень с внутренним газоотводным каналом, с другой – цилиндрическая газовая камера. С их помощью стволы должны были соединяться друг с другом. Поршень одного ствола входил в камеру следующего. Вблизи казенника каждого ствола имелся шип с роликом. Стволы закреплялись в паре муфт, что позволяло им вращаться вокруг продольной оси, а также перемещаться вдоль нее.
Блок стволов крепился на пулемете при помощи оси с подшипниками и охватывающих обойм. Задняя обойма имела сложную форму и внутренний копирный паз для роликов стволов. Именно она отвечала за продольное перемещение стволов во время стрельбы. Под блоком стволов находился механизм ручной перезарядки с рукояткой для взведения.
Схема изделия обр. 1946 г. Рисунок Otvaga2004.ru
Задний блок пулемета вмещал систему ленточного боепитания и ударно-спусковой механизм. Внутри блока имелась неподвижная деталь с функциями затвора. Пулемет должен был принимать металлическую ленту справа; гильзы и звенья выбрасывались через патрубок слева. Протягивание ленты осуществлялось зубчатыми колесами, связанными с блоком стволов. Патроны двигались по кругу справа налево и сверху вниз, выходя на линию досылания при помощи клиновидного толкателя. Та же система на основе оси отвечала за взведение подпружиненного ударника, блокировавшегося во взведенном положении гашеткой.
Для выполнения первого выстрела следовало поместить ленту в приемник и провернуть рукоятку взведения. При этом блок стволов проворачивался, а система питания выталкивала патрон на линию досылания. Затем нижний ствол двигался назад, надеваясь на патрон, и осуществлялся взвод УСМ. При нажатии гашетки ударник освобождался и производил выстрел.
Пороховые газы из канала «активного» ствола через канал в поршне попадали в камеру соседнего ствола. Газы заставляли камеру вместе со стволом двигаться вперед. Ролик этого ствола сдвигался по копирному пазу, форма которого заставляла весь блок стволов проворачиваться. При смещении блока на 1/8 полного оборота следующий ствол мог произвести выстрел. Одновременно осуществлялась экстракция гильзы из выстрелившего. Вращение блока стволов заставляло работать систему боепитания и взводило УСМ.
Механизмы пулемета 1946 г. в «развернутом» виде. Рисунок Otvaga2004.ru
Пулемет Слостина обр. 1946 г. имел длину 775 мм при длине стволов 605 мм (длина хода – 50 мм). Собственная масса пулемета – 28 кг (из них 17,2 кг – вращающийся агрегат). При использовании станка Соколова масса орудия достигала 67 кг. Расчетная скорострельность – 3000-3100 выстр/мин. Эффективная дальность огня – 2 км.
Испытания и рекомендации
Летом 1946 года улучшенный шквальный пулемет отправили на испытания. Результаты проверок вновь оказались неоднозначными. Военные высоко оценили оригинальную конструкцию и выступили с некоторыми предложениями. Одновременно с этим пулемет показал недостаточные тактико-технические характеристики, из-за чего вряд ли мог рассчитывать на принятие на вооружение.
Фактический темп стрельбы оказался на треть ниже заявленного – не более 2100 выстр/мин. Это давало высокую огневую мощь, но приводило к повышенному расходу боеприпасов. Кучность оказалась в 6-7 раз ниже, чем у серийного одноствольного пулемета СГ-43. Впрочем, и достигнутая кучность в сочетании со скорострельностью давала пулемету преимущества перед всеми существующими образцами.
Пулемет Слостина на тумбе для зенитной стрельбы. Фото Oruzhie.info
Новый пулемет Слостина не имел склонности к перегреву. Без дополнительного охлаждения можно было делать до 1500 выстрелов. Важной особенностью пулемета была простота эксплуатации и отсутствие мелких деталей. Полезной для боя особенностью пулемета стал характерный шум. Указывалось, что он «угнетающе действует на нервную систему».
Пулемет И.И. Слостина обр. 1946 г. посчитали неплохим образцом, способным найти свое место в армии. Для пехоты он был слишком тяжел, но его можно было использовать на технике. При подходящем носителе, наличии ленты на 500 патронов или более и грамотном применении такой пулемет мог существенно повысить боеспособность войск.
14.5-мм вариант пулемета, вид слева. Фото Otvaga2004.ru
Однако, несмотря на положительные результаты испытаний и высокие оценки, пулемет Слостина не рекомендовали к немедленному принятию на вооружение. На тот момент у армии уже имелись пулеметы с желаемыми характеристиками, и никто не стал продвигать принципиально новый образец.
Крупнокалиберный шквальный
В ходе испытаний 1946 года появилось предложение о создании новой версии пулемета И.И. Слостина под другой патрон. Предлагалось разработать изделие под боеприпас 14,5х114 мм. Такой пулемет мог бы усилить бронетехнику, а также найти применение в ПВО. На разработку такого проекта вновь ушло несколько лет. Его испытания начались в мае 1949 года.
И.И. Слостину пришлось вновь переработать автоматику. На этот раз он отказался от системы с камерами и поршнями на подвижных стволах. Теперь стволы оставались неподвижными, на них располагались газовые камеры. Рядом со стволами появились поршни-ползуны с роликами для взаимодействия с копирным пазом. Общие принципы вращения блока стволов остались прежними, но вместо подвижных стволов теперь использовались ползуны.
Вид с другой стороны. Фото Otvaga2004.ru
Увеличенный и утяжеленный пулемет под более мощный патрон прошел проверку на полигоне, в ходе которой продемонстрировал ряд недостатков. Оказалось, что блок стволов имеет слишком большую массу и инерцию. Вследствие этого в момент срабатывания УСМ «активный» ствол мог находиться в неоптимальном положении, и это приводило к нецентральному наколу капсюля. Отсутствие полноценного затвора с запиранием не обеспечивало герметизацию патронника. Как следствие, имели место поперечные обрывы гильз.
Прямое заимствование наработок из предыдущего проекта с изменением некоторых узлов привело к нежелательным результатам. Основные проблемы шквального пулемета обр. 1949 г. обуславливались сочетанием конструкции и чрезмерной мощности патрона. Для избавления от выявленных проблем требовалась кардинальная переработка конструкции. Ее посчитали нецелесообразной, и все работы были остановлены.
Опередив время
В 1949 году все работы по пулеметам Слостина были остановлены. Конструктор вернулся к другим проектам, а опытные образцы отправились на хранение, в том числе в музеи. Многообещающая концепция многоствольной системы отошла на второй план. Конструкторы-оружейники и артиллеристы продолжили развивать хорошо освоенные архитектуры.
В дальнейшем перед инженерами вновь встал вопрос повышения скорострельности, и с шестидесятых годов начался новый этап развития многоствольных систем, в том числе с вращающимся блоком стволов. Целый ряд подобных образцов был принят на вооружение, такие системы нашли применение в разных сферах. Учитывался ли опыт И.И. Слостина при создании нового оружия – достоверно неизвестно. Однако именно этот оружейник из Коврова первым в нашей стране занялся перспективным направлением.
topwar.ru
Многоствольный пулемет Википедия
Скорострельная шестиствольная авиационная пушка M61 VulcanОружие с вращающимся блоком стволов (пушка схемы Гатлинга) — многоствольное автоматическое оружие с вращающимся блоком стволов по схеме Гатлинга. Иногда его называют «револьверным пулемётом».
Имеет разные калибры, от 5,56 (XM214, опытный образец) до 37 мм (T249 Vigilante, опытный образец).
История
Капсюльный шестиствольный «пепербокс» Allen&Thurber кал .36, патент 1845 годаК ранним предшественникам оружия с вращающимся блоком стволов можно отнести многоствольные револьверы типа «Пепербокс» (англ. pepperbox — «перечница»), или бундельревольверы, существовавшие в конце XVIII — начале XIX веков.[1]
Летом 1944 г. Fw 190 V68 использовался для испытаний пушки MK 213, предшественницы современных револьверных пушек.
Пулемёт Гатлинга
Картечница ГатлингаПулемёт Гатлинга (картечница Гатлинга, орудие Гатлинга) — многоствольное скорострельное оружие. Запатентован Ричардом Гатлингом в 1862 году. Предшественницей орудия Гатлинга можно считать митральезу — многоствольную систему залпового огня. Несмотря на то, что орудие Гатлинга не перезаряжалось автоматически за счёт собственной энергии (то есть не являлось пулемётом), его конструкция позволяла вести непрерывный огонь. В течение цикла каждый ствол делает единственный выстрел, освобождается от гильзы и заряжается вновь. За это время происходит естественное охлаждение ствола. Тактически картечница Гатлинга была предшественником более поздних одноствольных пулемётов. Хотя она ощутимо превосходила последние в скорострельности, её устройство было более сложным, ручной привод затруднял наведение. Кроме того, она имела постоянный несменяемый магазин, который по израсходовании боеприпасов требовал времени на наполнение, что снижало практичность пулемёта.
Применение
На первый взгляд может быть не сразу видно, для чего нужен такой огромный темп стрельбы — 100 и более выстрелов в секунду. У таких систем два применения:
- Стрельба по воздушным целям (как зенитная, так и воздушный бой). Если самолёт (длиной 20 метров) летит со скоростью 300 м/с, это значит, что в секунду он проходит 15 своих длин, и при темпе стрельбы 600 выстрелов в минуту (10 в секунду) с вероятностью ⅓ самолёт пролетит сквозь очередь и в него не попадёт ни одна пуля — хотя стрелок предугадал траекторию и заранее нажал на спуск. К тому же на большой дистанции из-за рассеивания пуль потребный темп стрельбы ещё более повышается. Да и не всякое попадание опасно для самолёта — поэтому желательно, чтобы пробоин было несколько.
- Стрельба с летательного аппарата по маломерным целям. Например, при типичной скорости атаки наземных целей во Второй Мировой войне — 100 м/с — пулемёт с темпом стрельбы 10 выстрелов в секунду (600 в минуту) «укладывал» пули в 10 метрах одна от другой. В том числе поэтому американские летчики водружали на свои самолеты целые батареи по 6-8 пулемётов (на A-26 Invader — до 14). Однако многопулемётные/многопушечные батареи имеют тот недостаток, что из общей массы оружия с боезапасом на последний приходится относительно небольшая часть. К тому же возникают сложности с размещением и нормальным функционированием стольких систем сразу.
Пулемёты и автоматические пушки подобной конструкции используются в авиации и на флоте. Для увеличения воздействия по цели используют не только обыкновенные боеприпасы, но и снаряды с сердечником из обеднённого урана, разрывные пули и т. п. Скорострельность подобной системы может достигать свыше 9000 выстрелов в минуту (ГШ-6-23). Рекордной скорострельностью обладали экспериментальный 12-ствольный пулемёт системы Блюма 1937 года — 13 000 выстрелов в минуту (с приводом от электродвигателя либо, в случае установки на автомобиль, от автомобильного двигателя), и экспериментальная послевоенная 6-ствольная 30-мм пушка системы Журавлёва — 16 000 выстрелов в минуту (с вращением от реактивных двигателей; после 20-ти выстрелов систему разорвала на куски центробежная сила).
Советские многоствольные орудия с вращающимся блоком стволов, слева направо: ГШГ, ГШ-6-23, ГШ-6-30, АК-630Конструкция
Привод вращения блока стволов электрический, пневматический, гидравлический или отводом пороховых газов; воздушное или водяное охлаждение стволов. Зарубежные конструкции отдают предпочтение внешнему, чаще всего электрическому, приводу стволов, тогда как отечественные — отводу пороховых газов. Недостатком первого варианта являются больший вес, зависимость от внешнего подвода энергии и слишком долгое время раскрутки стволов, тогда как второй вариант страдает от разгара газоотводных магистралей.
Одним из врождённых недостатков схемы с вращающимся блоком стволов является большая инерционность блока стволов, замедляющая его выход на максимальный темп при открытии огня, а также мешающая при завершении, когда часть боеприпасов тратится непроизводительно. По окончании очереди все патроны должны быть удалены из патронников, что также означает бесцельную потерю части боезапаса.
При такой конструкции операции по заряжанию, выстрелу и экстракции гильзы проводятся одновременно на разных стволах. Кроме того, тепловая энергия выстрелов делится на несколько стволов (в разных системах от трёх (GAU-19/A) до двенадцати (Fokker-Leimberger), что уменьшает их нагрев. Таким образом, по сравнению с одноствольной системой перегрев каждого ствола наступает значительно позже, и как следствие — увеличивается время непрерывной стрельбы.
Примеры
К подобному оружию относятся:
- 5,56-мм пулемёт
- 7,62-мм картечницы
- 12,7-мм картечницы
- 14,5-мм картечницы
- Слостин, 1947 (8 стволов)
- Блюм, 1936-1939 (12 стволов)
- 20-мм авиационные пушки и зенитные корабельные артиллерийские комплексы
- 23-мм пушки
- 25-мм авиапушки
- 30-мм авиационные пушки и зенитные корабельные артиллерийские комплексы
В массовой культуре
- в кинематографе
В 1970—1980-х годах системы с вращающимся блоком стволов попали на большой экран и стали крайне популярны в Голливуде, особенно после фильмов «Хищник» и «Терминатор 2» с участием Арнольда Шварценеггера. С тех пор за ними закрепилась репутация оружия колоссальной мощи, с помощью которого супергерои уничтожают толпы врагов. Однако даже самый маленький образец, опытный 5,56-мм XM214 «Микроган», созданный во время Вьетнамской войны — невозможно использовать в качестве ручного оружия. Так, появившийся в руках актёров, в частности, в фильмах «Хищник», «Терминатор 2», «Терминатор: Да придёт спаситель» и «Обитель зла» пулемёт M134 стрелял только холостыми патронами с пониженной скоростью вращения стволов (так как его отдача превышает 100 кгс), а питающий кабель электропривода расположили в штанине.[7]
Также применение такого оружия показано в фильмах «Матрица», «Железный человек 2» и «Голубой гром», где им были вооружены экзоскелет и вертолёты.
В сериале Звездные войны: Войны клонов используется бластер Z-6, по внешнему виду напоминающий Minigun.
- в компьютерных играх
Литература
- Уильям Карман. История Огнестрельного оружия. — М.: Центрополиграф, 2007. — 299 с. — 4000 экз. — ISBN 978-5-9524-3274-1.
Ссылки
Примечания
wikiredia.ru
Предыстория современных многоствольных пулеметов | GunPortal
Многоствольные пулеметы и автоматические пушки, получившие широкое распространение во второй половине 20 века, имели интересную предысторию. И одной из малоизвестных страниц в ней было оружие советского конструктора Ивана Ильича Слостина — еще один пример изобретения, опередившего свое время.
От перечницы до мясорубки
Огнестрельное оружие с вращающимся блоком стволов появилось еще на излете XVIII века, когда в Великобритании получили распространение пепербоксы (англ. pepperbox — «перечница») – дульнозарядные многоствольные пистолеты. Первые модели с кремневым замком, расположенным над общей затравочной полкой, имели шесть стволов, ввинченных в общее основание. Для каждого следующего выстрела необходимо было рукой вращать блок, подставляя затравочное отверстие очередного ствола под замок – примерно так, как нужно вращать ручную мельницу для перца. Кремневый замок оказался достаточно неудачным для такой конструкции, и широкое распространение пепербоксы получили только в 30-е годы XIX века, после появления капсюльного замка. В США патент на капсюльные пепербоксы в 1834 году получил Итан Аллен. Вращение блока стволов и взвод курка в его моделях осуществлялись спусковым крючком, на манер револьвера.
Шестиствольный пепербокс системы Аллена модели 1845 года)
milart.ru
Пепербоксы Аллена оснащались несколькими стволами (до шести) длиной от 6 до 14 см и калибром от 21-го до 36-го ( в метрической системе 7,8 – 9,1 мм). Кроме США, многоствольные пистолеты американского конструктора получили распространение в Великобритании.
В 1839 году пепербокс своей конструкции запатентовал бельгийский конструктор Ж. Мариэтт. Его пистолеты калибра от 7,62 до 12,7 мм имели от 4 до 18 стволов и производились в континентальной Европе, в первую очередь в самой Бельгии и во Франции. Отличительной особенностью пепербоксов был высокий темп стрельбы, но это его преимущество сводилось на нет длительным процессом заряжания через стволы (впрочем, были и модели пепербоксов, заряжавшиеся через казенную часть). Тугой спусковой механизм был причиной низкой точности стрельбы, и использовали их для стрельбы на коротких дистанциях, в основном для самообороны – хотя в Гражданской войне в США добровольцы применяли такие пистолеты и во время боевых действий. Пепербоксы, имевшие много стволов, были достаточно тяжелыми. После нескольких десятилетий существования они окончательно сошли со сцены после того, как распространились револьверы под патрон центрального воспламенения. С 1870-х годов выпуск пепербоксов прекратился.
Следующим поколением многоствольного оружия с вращающимся блоком стволов стала знаменитая «мясорубка дядюшки Гатлинга». Ричард Гатлинг, сын фермера из Коннектикута, получил патент на свое самое знаменитое (но далеко не единственное — в его активе были патенты на сеялку для риса, гребной пароходный винт и т.п.) изобретение в ноябре 1862 года. Врач по профессии, Гатлинг отличался редкостным человеколюбием. О мотивах, подвигнувших его на изобретение оружия массового уничтожения XIX века, он писал так:
«Если бы мне удалось создать механическую систему стрельбы, которая благодаря своей скорострельности позволила бы одному человеку заменить на поле боя сотню стрелков, необходимость в больших армиях отпала бы, что привело бы к значительному уменьшению человеческих потерь».
Пулемет Гатлинга образца 1865 года британского производства
Что характерно, свое жаргонное название («мясорубка») новое чудо-оружие получило не из-за своего разрушительного воздействия на плоть, а, как и пепербокс, из-за способа перезарядки. Блок стволов и ударно-спусковой механизм приводились в движение при помощи ручки, которую должен был вращать стрелок. Это действо имело очевидное сходство с приготовлением фарша посредством обычной ручной мясорубки, которая и в наше время достаточно широко распространена.
Изобретение американского доктора-гуманиста широко шагало по планете. Этому способствовал предложенный Гатлингом и приятный для военных небывалый по тем временам темп возможного уничтожения себе подобных. Если пулемет Гатлинга первого образца имел скорострельность около 200 выстрелов в минуту, многочисленные усовершенствования в конструкции уже к 1876 году увеличили ее до фантастических теоретически возможных 1200 выстрелов в минуту (хотя в бою достижимым был темп порядка 400 – 800 выстрелов в минуту). Производство «мясорубки» и вариаций на ее тему было освоено и в других странах. В России, например, на вооружение была принята «4,2-линейная автоматическая пушка» системы Гатлинга-Горлова под «бердановский» патрон.
Устройство 4,2-линейного пулемета системы Гатлинга-Горлова. Название «картечница» в современной терминологии для системы Гатлинга не совсем верно
Сам вращающийся блок стволов, как мы помним, не был изобретением Гатлинга. Его заслуга была в создании механизма подачи патронов из лотка в ствол и последующей экстракции гильзы из ствола. Каждый из стволов имел свой собственный затвор и боек, которые приводились в движение пружиной в верхней точке траектории ствола после того, как патрон из лотка попадал в патронник. Не смотря на отсутствие настоящей автоматики, скорострельность многоствольной конструкции Гатлинга превосходила скорострельность одноствольных пулеметов в разы. Несколько стволов (в наиболее распространенных образцах от 4 до 10), стреляя поочередно, не успевали перегреться и не так быстро загрязнялись от нагара.
«Классические» пулеметы системы Гатлинга с трудом пробили себе дорогу в американскую армию, но затем получили достаточно широкое распространение в мире и успели принять участие в нескольких войнах конца XIX века. На вооружение принимались и многоствольные скорострельные пушки малого калибра, например, пятиствольная 37-мм пушка Гочкиса.
Пятиствольная 37-мм пушка Гочкиса на палубе российского корабля
Крест на многоствольном пулемете с вращающимся блоком стволов поставила химия. Изобретенный Хайремом Максимом одноствольный пулемет с настоящей автоматикой использовал патроны с изобретенным в 1884 году бездымным порохом. Теперь ствол не загрязнялся так сильно – а с перегревом изобретению Максима позволила успешно бороться система водяного охлаждения. Да, одноствольный пулемет в теории имел меньший темп стрельбы – но при этом он был гораздо менее громоздким. К тому же отсутствие необходимости вращать ручку при стрельбе очень благотворно влияло как на точность огня (наводить ствол, одновременно вращая рукоятку – то еще удовольствие), так и на степень усталости пулеметчика.
К началу Первой мировой победа одноствольных автоматических пулеметов стала очевидной. Правда, в 1916 году в Германии компания «Fokker Werke GmbH» разрабатывала 12-ти ствольный пулемет «Fokker-Leimberger» калибром 7,92 мм с внешним приводом автоматики и заявленной скорострельностью в 7200 выстрелов в минуту для вооружения летательных аппаратов. Но к концу войны был создан всего лишь один опытный экземпляр, который не принимал участия в боевых действиях.
Второе пришествие
Примерно полвека одноствольный пулемет господствовал безраздельно. Как правило, его скорострельность вполне устраивала военных. Если нужно было увеличить плотность стрельбы, например, для попадания по стремительным воздушным целям, пулеметы просто соединяли в громоздкие батареи. Да и сами самолеты вооружались множеством стволов различных калибров – в воздушном бою вражеский самолет попадал в прицел буквально на мгновение, и увеличение секундного залпа для конструкторов было весьма важной задачей.
Одноствольные пушки и пулеметы к концу Второй мировой практически достигли «конструкционного» предела скорострельности, который был обусловлен в первую очередь перегревом ствола. А тем временем скорости самолетов, и, как следствие, динамика воздушного боя, стремительно росли в результате появления реактивной авиации. Оказалось, что попасть по реактивному самолету с земли и поразить реактивному самолету малоразмерную цель на земле при помощи традиционного одноствольного автоматического оружия очень проблематично.
Специалисты американской корпорации General Electric в конце 1940-х годов начали эксперименты над музейными экспонатами, устанавливая электромоторы на образцы оружия системы Гатлинга. Впрочем, есть информация о том, что такие эксперименты проводились еще в конце XIX века, но на тот момент их сверхскорострельность попросту не нашла применения. Замена мускульной силы на электрическую с ходу приятно удивила конструкторов, позволив выдать скорострельность более чем в 2000 выстрелов в минуту. А после усовершенствования конструкции с применением доступных в середине XX века технологий новая шестиствольная автоматическая 20-мм пушка M61А1 Vulcan выдала на-гора 6000 выстрелов в минуту.
20-мм автоматическая пушка M61А1 Vulcan из состава вооружения истребителя Hornet F18
Возвращение многоствольной вращающейся конструкции было триумфальным. Разумеется, пушки и пулеметы, выполненные по этой схеме, занимают особую нишу – в роли ручного или единого пулемета, например, их использовать невозможно по причине большой массы. И это справедливо даже для самых «миниатюрных» пулеметов калибра 5,56 мм – вести прицельный огонь из такого оружия под силу терминатору и Тони Старку в экзоскелете, но никак не обычному пехотинцу. Но вот как оружие для авиации и сил ПВО такие системы стали незаменимыми и используются всеми передовыми армиями до сих пор. Хотя, конечно, и имеют определенные недостатки, такие, как инерционность тяжелого блока ствола, из-за которой выход на максимальный темп стрельбы происходит не сразу, а часть боеприпасов расходуется впустую при завершении очереди.
Пулемет Слостина
Широко известные многоствольные конструкции советских оружейников появились уже после экспериментов General Electric над музейными экспонатами и имели существенное отличие в плане работы автоматики. Отечественные конструкторы решили отказаться от использования электрического двигателя, который требует внешнего подвода энергии, и использовали энергию пороховых газов. Газовый двигатель, работающий от отводимых газов, вращает блок стволов, а первоначальная раскрутка осуществляется за счет пружинного стартерного устройства, запасающего энергию при торможении блока в конце каждой очереди. Следует заметить, что кроме электрического и газового в различных многоствольных системах могут применяться так же пневматический и гидравлический приводы.
Не смотря на более позднее принятие на вооружение отечественных образцов, мнение о том, что советские конструкторы отстали от своих американских коллег в вопросе возрождения концепции пушек и пулеметов многоствольной конструкции, в корне не верно.
Пулемет Слостина на колесном станке Соколова
Конструктор-оружейник Иван Ильич Слостин, к сожалению, мало известен. Именно он еще в 1939 году представил на полигонные испытания первую модель своего 7,62-мм восьмиствольного пулемета с вращающимся блоком стволов, автоматика которого работала при помощи отвода пороховых газов. Для испытаний пулемет установили на колесный станок. Темп стрельбы в 3300 выстрелов в минуту, моментально (за 4,5 секунды!) опустошенная лента на 250 патронов и небольшой кратер на месте стенда с мишенью поразили военных чиновников – от 7,62-мм пулемета такого никто не ожидал. Однако конструкция оказалась «сырой» — после 250 выстрелов стволы перегревались, и пулемет отказывался работать. Неудовлетворительной оказалась и кучность стрельбы.
Уже после войны, в августе-сентябре 1946 года Иван Ильич представил на испытания свой новый шквальный пулемет. Работа его автоматики также основывалась на отводе пороховых газов. Посредством двух муфт в единый барабан между собой соединялись восемь стволов, которые могли продольно перемещаться. На каждом стволе был газовый поршень, помещенный в газовую камору соседнего ствола таким образом, что между всеми стволами получалась замкнутая цепь. Передача импульса поровых газов через поршень на камору следующего ствола и приводила в движение автоматику пулемета.
Пулемет Слостина
Не смотря на то, что заявленный конструктором темп стрельбы в 3000 – 3100 выстрелов в минуту в ходе испытаний достигнут не был (в реальности он составил 1760 – 2100 выстрелов в минуту), а кучность стрельбы восьмиствольного пулемета в 6–7 раз уступала этому показателю станкового пулемета Горюнова образца 1943 года, комиссия достаточно высоко оценила детище Слостина, о чем свидетельствуют мнения участников испытаний:
Инженер-подполковник Лысенко:
«Конструктору Слостину удалось хорошо решить идею создания многоствольного пулемета: большой темп стрельбы, возможность длительного ведения огня, компактность системы. Доработать этот пулемет и использовать его как средство усиления в пехоте. Попытаться сделать такой пулемет калибра 14,5 мм. Под него можно создать хорошую зен. установку».
Инженер-капитан Слуцкий
« Высокий темп стрельбы удручающе действует на противника … Вес 28 кг, если сравнить с пулеметом Максима, не очень велик. Живучесть можно получить приличную. Безотказность также можно повысить. Пулемет допускает 1500 выстрелов без охлаждения стволов. Это ему дает колоссальную боевую скорострельность. Пулемет доработать <…> Место для его применения сразу найдется. Как средство усиления для пехоты он незаменим, об этом говорит опыт войны. Пехота любила пускать в ход счетверенки Максима, а это будет лучше счетверенки. Сделать этот пулемет под патрон 14,5 мм».
Инженер-капитан Куценко:
«Согласен с мнением т.т. Лысенко и Слуцкого. Для 14,5-мм калибра вряд ли удастся получить хорошую живучесть. Резкая остановка барабана вредно скажется на прочности. Но получить такой пулемет весьма заманчиво — назначение ему есть. Темп стрельбы для 14,5 мм нужно сохранить, как и у этого 7,62-мм калибра. Лента – 250 патронов не удовлетворяет, нужно минимум 500 (сцепную)».
Инженер-подполковник Цветков:
«Использовать пулемет Слостина в подразделениях пехоты (взвод, рота) нельзя – он слишком тяжел. Как средство усиления заслуживает внимания. Увеличить емкость ленты. У пулемета нет мелких частей. Живучесть можно получить хорошую. Судить о том, как будет вести себя этот пулемет при калибре 14,5 мм преждевременно».
В докладе комиссии говорилось:
«При допустимых режимах стрельбы с отсечкой по 1500 выстрелов, пулемет конструкции Слостина помимо высокой огневой эффективности и сплошного заградительного огня, обеспечит еще и деморализующее воздействие на противника. Он почти наверняка обратит наступающие части пехоты в бегство. Создаваемый пулеметом шум угнетающе действует на нервную систему»
Пулемет Слостина на зенитной тумбе
Основные характеристики 7,62 –мм пулемета Слостина
| Масса тела пулемета | 28 кг |
| Масса пулемета со станком Соколова | 67 кг |
| Масса одного ствола | 1,7 кг |
| Масса вращающейся части | 17,2 кг |
| Длина тела пулемета | 775 мм |
| Длина ствола | 605 мм |
| Длина хода ствола | 50 мм |
| Высота линии огня на станке Соколова | 390 мм |
| Высота линии огня на зенитной тумбе | 1340–1900 мм |
| Емкость ленты | 250 патронов |
| Прицельная дальность | 2000 м |
Уже в 1946 году в отчетах членов комиссии звучало мнение о том, что можно было бы и увеличить калибр системы. Колоссальная мощь крупнокалиберного пулемета со сверхвысоким темпом стрельбы выглядела интересным способом качественного повышения огневого могущества. В мае 1949 года на Научно-исследовательского полигоне стрелкового и минометного вооружения Главного артиллерийского управления проводились испытания макета крупнокалиберного пулемета Слостина под патрон 14,5 мм. В случае успешных испытаний его планировали использовать в том числе и в качестве зенитного на разрабатываемом тяжелом танке ИС-7. Еще одним вариантом применения пулемета был проект по его установке на шасси грузовика ЗИС-151 для борьбы с авиацией и живой силой противника. В крупнокалиберном пулемете стволы были собраны в жесткую конструкцию и не двигались продольно, а автоматика приводилась в действие при помощи отката ползуна с газовым поршнем стреляющего ствола.
Крупнокалиберный пулемет Слостина, к сожалению, имел два существенных недостатка, которые невозможно было устранить без кардинальной переработки всей конструкции. Трудности при торможении массивного блока из восьми стволов приводили к нецентральному наколу капсюля, а узел запирания канала ствола без затвора был ненадежным и вызывал поперечные обрывы гильз мощного 14,5-мм патрона.
Александр Сирота, Warspot
На этом испытании история оригинальных многоствольных пулеметов Слостина закончилась. К многоствольным пулеметным и артиллерийским системам советские конструкторы вернулись позже, в разгар «холодной войны». Не исключено, что, создавая очередной скорострельный пулемет, кто-то из них просматривал чертежи ковровского оружейника Ивана Ильича Слостина, конструктора, опередившего свое время.
Вконтакте
LiveJournal
gunportal.com.ua
«Шквальные» пулемёты Слостина » Военное обозрение
В наши дни наиболее известными многоствольными оружейными системами являются пулеметы, сконструированные по схеме Гатлинга. Популярные среди режиссеров и разработчиков компьютерных игр, экзотические шестиствольные пулеметы с внешним приводом сумели затмить практически все разработки подобного типа, прочно заняв свою нишу как в массовой культуре, так и среди реально существующих образцов вооружения.
Тем не менее, не следует забывать, что существовали и другие, не менее интересные конструкции, которые вполне могли бы составить серьезную конкуренцию «вертушкам» доктора Гатлинга. Что особенно интересно, среди разработчиков подобных систем были и наши соотечественники.
Иван Ильич Слостин, не столь широко известный, как многие другие, конструктор-оружейник, около двенадцати лет своей жизни посвятил созданию и отработке многоствольных пулемётов высокотемпной стрельбы, конструкция которых была основана, в отличие от систем Гатлинга, не на внешнем приводе, а на принципе отвода пороховых газов. Первый образец такого восьмиствольного пулемёта с отводом газов через надульник на каждом отдельном стволе проходил испытания ещё в 1939 году. Он разрабатывался как вооружение для самолётов, как средство ПВО и для борьбы с пехотой противника.
На испытаниях был зафиксирован темп стрельбы в 3300 выстрелов в минуту, но при разогревании после отстрела стандартной ленты в 250 патронов из-за расширения стволов и увеличения вредного сопротивления при их вращении, пулемёт отказывал в работе. Кучность стрельбы тоже оставляла желать лучшего, но для такого типа оружия — оружия шквального огня — она была в принципе достаточна. Начавшаяся война не позволила завершить весь цикл испытаний, но в 1946 году были снова проведены испытания 7,62 мм восьмиствольного пулемёта Слостина, но на них был представлен пулемёт уже совершенно новой, переработанной конструкции, отличающийся от пулемёта образца 1939 года.
Пулемёт Слостина представляет собой оружие с вращающимся блоком стволов под патрон 7,62 х 54 мм. Это есть автоматическое оружие с восемью, последовательно стреляющими стволами, работа автоматики которого основана на отводе пороховых газов через специальный поперечный канал в стволе. Пулемёт представляет собой оружие шквального огня и может применяться для борьбы с живой силой противника, для борьбы с небронированными и легкобронированными целями, а также как зенитное средство.
Пулемёт представляет собой оружие с восемью стволами, которые соединены между собой передней и задней муфтами таким образом, что узел стволов в сборке являет собой барабан, в котором каждый отдельный ствол может перемещаться в продольном направлении. На каждом стволе имеется газовая камора и газовый поршень и с их помощью производится передача импульса пороховых газов для совершения цикла работы автоматики. Газовый поршень каждого ствола помещается в газовую камору ствола, который находится рядом с ним так, что между всеми стволами получается замкнутая цепь. Сборка стволов размещается на оси, концы которой находятся в подшипниках затыльника и передней стойки. С помощью этих подшипников стволы вместе с муфтами совершают вращение. На основании пулемёта и на крышке выполнен копирный паз, по которому двигаются ролики, расположенные на шипах стволов. На заднем подшипнике пулемёта вращается специальная зубчатка связанная со стволами. На ней имеются наружный и торцевой зуб. С помощью наружного зуба двигается патронная лента, а торцевой зуб производит взведение и спуск ударника при автоматической стрельбе. В затыльнике оружия размещаются ударник, боевая пружина и боёк. В конструктивном отношении система не имеет затвора как такового — запирание канала ствола производится упиранием ролика ствола в стенку паза основания.
В подготовленном для стрельбы пулемёте патрон полностью помещён в патронник и осуществлено запирание канала в нижнем стволе пулемёта. В это время капсюль патрона находится против бойка, а ударник взведён и удерживается шепталом. В ходе работы автоматики стрельба ведётся из ствола, который становится после поворота барабана стволов в нижнее положение. Для начала автоматической стрельбы при нажатии на гашетку ударник освобождается от шептала и под действием боевой пружины начинает двигаться вперёд, нанося удар по бойку, который разбивает капсюль. Газы, идущие вслед за пулей по стволу, проходят через отверстия в газовый поршень стреляющего ствола. На газовый поршень стреляющего ствола в это время надета газовая камора соседнего с ним ствола, расположенного справа от стреляющего. За счёт движения этого соседнего ствола вперёд происходит поворот всего барабана против часовой стрелки, вследствие чего он является как бы ведущим в работе всей системы. Ролик ведущего ствола при движении ствола вперёд движется по копирному пазу основания и заставляет тем самым весь барабан стволов вращаться вокруг продольной оси.
При этом стреляющий ствол смещается и становится на место ведущего ствола, а на его место приходит новый ствол с патроном. При этом перемещении стреляющего ствола гильза своей закраиной входит в зацепы на затыльнике, а торцевой зуб зубчатого колеса взводит ударник. Как только барабан повернётся на одну восьмую часть оборота, ударник соскакивает с торцевого зуба и снова бьёт по бойку, который в свою очередь разбивает капсюль в патроне подошедшего ствола. В это время первый стреляющий ствол стоит на месте ведущего и точно также за счёт давления газов на дно его каморы начинает двигаться вперёд и вверх, оставляя при этом гильзу в зацепах затыльника. Длина хода ствола равна 50 мм. Барабан стволов совершает новый поворот на одну восьмую и перемещающийся при этом стреляющий ствол, выталкивает гильзу из полости пулемёта.
Движение ленты в оружии осуществляется наружным зубом зубчатки, а расположенный сверху её досылатель с винтовой поверхностью при вращении барабана постепенно выталкивает патрон из ленты вперёд на 30 мм, а стреляющие стволы, двигаясь роликами по копирному пазу, возвращаются назад и надеваются на патрон. При освобождении гашетки ударник становится на боевой взвод и стрельба останавливается.
На испытаниях заявленный темп стрельбы в 3300 выстрелов в минуту был достигнут лишь дважды. Реальный зафиксированный многократно темп стрельбы составил 1760-2100 выстрелов в минуту. По кучности пулемёт Слостина также уступил станковому пулемёту Горюнова СГ-43 образца 1943 года в шесть раз. Но при этом было замечено, что для оружия шквального огня можно допустить такое рассеивание пуль, так как при этом плотность огня из него всё же достаточно велика.
В мае 1949 года проводились последние испытания макета восьмиствольного пулемёта Слостина под патрон 14,5х114 мм. Его в частности планировалось использовать в качестве зенитного на разрабатываемом тогда тяжёлом танке ИС-7. Автоматика отличалась от предыдущей конструкции тем, что блок стволов при помощи задней муфты и передней обоймы собран в жёсткую конструкцию без возможности продольного перемещения стволов, а вращение блока стволов происходило при откате ползуна с газовым поршнем стреляющего ствола, который своим роликом взаимодействует с копирным пазом колодки и хомута.
В процессе проведения стрельб выявились два основных недостатка 14,5 мм образца: нецентральный накол капсюля, связанный с трудностями торможения массивного блока стволов и поперечные разрывы гильз из-за особенности конструкции узла запирания (отсутствия затвора) при использовании чрезвычайно мощного патрона 14,5х114 мм. Доработать пулемёт без кардинального изменения всей конструкции так и не удалось и на этом история восьмиствольных пулемётов Слостина закончилась.
Тактико-технические характеристики:
Патрон — 7,62х54, общий вес со станком — 67 кг, вес тела пулемёта — 28 кг, вес вращающегося блока — 17,2 кг, вес ствола — 1,7 кг, длина тела пулемёта — 775 мм, длина ствола — 605 мм, количество стволов — 8, ширина тела пулемёта (max) — 203 мм, высота тела пулемёта (max) — 180 мм, длина хода ствола — 50 мм, расстояние между осями стволов — 73 мм, высота линии огня: на станке Соколова — 390 мм, на тумбовой установке — 1340-1900 мм, ёмкость ленты — 250 или 500 патронов, шаг ленты — 25 мм, масса ленточной коробки — 3,2 кг, прицельная дальность — 2000 м, темп стрельбы — 3300 выстр./мин, время создания: первые образцы — конец 30-х годов, последние образцы (под патрон 14,5х114) — в 1949 году.
topwar.ru
Многоствольные Пулеметы: Целесообразность Создания 💥
Это, конечно, круто, если противник застывает в шоке от увиденного! Когда от мишени остается… ничего. Паника! Пот по штанам течет. Драпать!..
Именно такую реакцию вызывала картечница Гатлинга. Она была не первой. Праотцами были многоствольные револьверы типа «перечниц»- «пепербоксов». Позже — митральтезы.
Оружие представляло собой несколько скрепленных стволов, которые вращались и производили поочередные выстрелы. По сравнению с одноствольными моделями эти успевали остыть в процессе перезарядки и, таким образом, могли дольше использоваться при стрельбе.
Основной идеей создания такого оружия было ведение шквального продолжительного огня. Техника должна была выдавать как можно больше выстрелов. Чем больше стволов, тем больше выстрелов. Самыми «богатыми» были пулеметы Слостина ( 8 стволов) и Блюма ( 12 стволов). Скорострельность пулемета Блюма была рекордной — 13000 выстрелов в минуту.
Позже была еще попытка у русского конструктора Журавлева — 16000 в минуту, но центробежная сила разорвала детище после 20-ти выстрелов.
Держать такое оружие в руках ( как показывают в фантастических боевиках) было нереально — «колбасило» не по-детски. В разных конструкциях вращение стволов производилось либо пневматически, либо гидравлически, либо электрически. Модели зарубежного производства были, в основном, электоприводными. Так что, когда Терминатор в киношке стрелял из М134, то и патроны у него были холостые, и стрельба велась очень медленно, и вообще у него в штанах провод электрический был проведен…
Так о чем это мы?.. Многоствольный пулемет — не игрушка! Поэтому устанавливались они либо на артиллерийские лафеты, либо на автомобили.
Напрашивается вопрос: «А зачем это все надо? — Давайте гранату кинем!».
Но,оказывается, в военной авиации не так-то легко будет гранатой попасть по самолету движущемуся со скоростью 300 м/с. А вот пулемет с такой конструкцией способен давать очередь с очень частым ходом снарядов.
Вот и стали устанавливать эти модели на самолеты, вертолеты… Попасть по мелкой мишени с летательного аппарата залповым огнем куда легче. Средняя скорость выстрелов в современной технике достигает 9000 в минуту.
Так что, пока есть порох в пороховницах, будут и ягоды…
yaznal.ru
советский многоствольный пулемет, опередивший время
Сегодня многоствольные артиллерийские комплексы, построенные по схеме Гатлинга, используются в армиях многих развитых стран. Россия – не исключение. Но в нашей стране мощные и скорострельные системы долго оставались невостребованными.
Эффект авиабомбы
Восьмиствольный шквальный пулемет, разработанный советским оружейником ковровского завода имени Дегтярева Иваном Слостиным, поражал воображение. Его детище не было продуктом случайным — конструктор посвятил многоствольным системам с вращающимся блоком стволов более 10 лет. Устрашающего вида пулемет, разработанный им к 1939 году, планировалось устанавливать на самолетах. Но Иван Ильич решил испытать оружие в действии, установив его на артиллерийский лафет. Итог испытаний был таков, что командиры пехотных соединений, наблюдавшие результаты стрельбы из этого чудовища под патрон 7,62 мм, не поверили своим глазам. Вместо стенда с мишенью, размещенного у небольшого холма на дистанции 100 метров, красовался внушительной глубины кратер. Словно, авиабомба рванула!
Советские отцы-командиры попросили Слостина продемонстрировать работу пулемета еще раз, через неделю. На следующую демонстрацию приехали офицеры званием повыше. Иван Ильич и его разрывной, как тогда говорили, пулемет поставили рекорд в скорости стрельбы — 3300 выстрелов в минуту. Оружейный историк и ветеран войны в Афганистане Виктор Фомин в интервью телеканалу «Звезда» рассказывает о чудо-оружии с искренним восторгом:
«Шквал пуль и почти моментально опустошенная лента в 250 патронов произвели на военных чиновников серьезное впечатление. Редко когда удавалось создать уникальное оружие, которое обладало бы таким останавливающим и деморализующим действием на противника. От патрона 7,62мм многого не ждали. Но работа «восьмиствольника» вызвала настоящий фурор».
Доработка
После первых проб и ошибок в 1939 году Иван Ильич Слостин вносит в конструкцию пулемета ряд доработок. Ковровский оружейник в очередной раз готов был доказать, что оружие с высокой плотностью огня необходимо советским солдатам. Сформированные военными технические требования к пулемету были таковы: темп стрельбы — более трех тысяч выстрелов в минуту, масса — до 70-ти килограммов при монтаже оружия на лафет или подвижную платформу.
Впрочем, первая же очередь из пулемета на армейских испытаниях в 1946 году была омрачена досадной неудачей — лента из патронов постоянно «закусывалась» оружием и намертво его «клинила». Устранив неполадку, стрелок-испытатель перезарядил оружие и дал оглушительный залп. Когда пороховая гарь рассеялась, а слух постепенно вернулся к испытателям, стало понятно, что переработанный пулемет заданного темпа в три тысячи выстрелов в минуту все-таки не выдает. Беглый осмотр оружия показал, что никаких механических повреждений оно не получило. А значит, причина могла крыться в боеприпасах. Однако замена патронной ленты на новую результатов не дала — пулемет стабильно давал темп стрельбы лишь в 2100 выстрелов в минуту. Большинство экспертов и военных историков в один голос утверждают, что близкий к идеальному результат — как раз то, на что рассчитывал Слостин, представляя переработанный пулемет. Оружейный историк Николай Черенков в беседе с корреспондентом телеканала «Звезда» заметил:
«Слостин рассчитывал не столько на достижение идеального темпа стрельбы в три тысячи выстрелов. Основным для него было другое — найти достойное применение оружию с высокой плотностью огня».
Удар по нервам
Специально созданная комиссия, которой было поручено заниматься изучением особенностей пулемета Слостина, заключила, что хоть пулемет и проигрывает в кучности стрельбы пулемету Горюнова, но по плотности огня равных ему нет и в ближайшей перспективе не предвидится. Члены комиссии отметили психологический эффект, который пулемет оказывал на противника:
«При допустимых режимах стрельбы с отсечкой по 1500 выстрелов, пулемет конструкции Слостина помимо высокой огневой эффективности и сплошного заградительного огня, обеспечит еще и деморализующее воздействие на противника. Он почти наверняка обратит наступающие части пехоты в бегство. Создаваемый пулеметом шум угнетающе действует на нервную систему», — говорилось в докладе комиссии.
Опередивший время
Несмотря на то, что пулемет Слостина уступал другому образцу советской оружейной школы — пулемету Горюнова образца 1943 года, работы над ним не прекращались. В частности, оружейник попытался переделать его под боеприпас 14,5 мм с сохранением скорострельности.
«Калибр 14,5мм для пулемета конструкции Слостина является интересным решением с точки зрения огневого могущества. Колоссальная мощь пулемета придется кстати при штурме отдельных укрепрайонов или при отсечении атак с флангов», — такие выдержки из доклада военной комиссии приводит в интервью телеканалу «Звезда» военный историк Игорь Оганесян.
Одним из самых интересных решений, по мнению военных историков, был проект по установке пулемета Слостина калибром 14,5мм на шасси послевоенного грузовика ЗИС-151. Мобильное оружие должно было бороться с авиацией и живой силой противника на дистанциях до 400-от метров. Его даже успели построить и испытать, но выяснилось, что использование боеприпаса 14,5мм значительно снижает надежность конструкции пулемета. Доработать его сразу не вышло, и о чудо-оружии забыли. Лишь в мае 1949 года военные провели последние испытания пулемета с вращающимся блоком-стволом. По их завершению было решено, — как самостоятельная боевая единица пулемет в составе пехотного отделения не приживется.
Пулеметы Слостина – оружие, опередившее свое время даже не на год или пять лет, а на целое десятилетие. Лишь в разгар «холодной войны» к оружейным системам с вращающимся блоком стволом начали проявлять заслуженное внимание. Их и сегодня используют на военных кораблях и некоторых моделях ударных вертолетов. Не исключено, что и сейчас где-нибудь в Туле инженеры проектируют очередной скорострельный пулемет, снова и снова просматривая чертежи советского конструктора, который в конце 30-х годов создал могучее, но неоцененное по достоинству оружие.
Автор: Дмитрий Юров
Фото: weaponscollection.com
tvzvezda.ru
