«Слоновое ружьё» из Финляндии | Warspot.ru

В межвоенный период во многих странах вёлся поиск эффективных средств противотанковой обороны. Одним из наиболее популярных направлений стала разработка противотанковых ружей (ПТР) калибром от 7,92 до 20 мм, предназначенных для вооружения пехотных подразделений. Эта тенденция не обошла стороной и Финляндию, с опаской наблюдавшую за развитием бронетанковой техники своего «большого соседа» – Советского Союза.

Первоначально финские специалисты остановились на калибре 13,2 мм. Однако пока велась разработка ПТР этого калибра, у военных появились сомнения в его эффективности против брони новых танков. Для «подстраховки» было решено создать ещё и 20-мм ПТР, а затем сделать окончательный выбор, проведя сравнительные испытания. В начале 1939 года разработку 20-мм ружья поручили самому известному финскому конструктору-оружейнику – Аймо Иоганнесу Лахти. К этому времени на счету Лахти уже был пистолет L-35, а в 1938 году он создал весьма удачную 20-мм авиационную пушку. Опыт, полученный в ходе её разработки, Лахти использовал и при создании противотанкового ружья.

Конструкция

В качестве боеприпаса для ПТР выбрали патрон 20×138В «Солотурн», применявшийся не только в противотанковых ружьях одноименной швейцарской фирмы, но и в зенитных пушках – немецких Flak 30 и Flak 38 и итальянской «Бреда» М/35.

Тяжёлое ПТР, известное как L-39, является самозарядным оружием, автоматика которого работает по принципу отвода газов. Газоотводное отверстие находится примерно на второй трети длины ствола, сразу за его перфорированным кожухом. Газоотводная трубка расположена под стволом и снабжена четырёхпозиционным регулятором, обеспечивающим нормальное функционирование автоматики в различных атмосферных условиях и при разной степени загрязнения ствола. Ствол снабжён коробчатым дульным тормозом с пятью отверстиями с каждой стороны. В транспортном положении на дульный тормоз надевается жестяной футляр. Для облегчения переноски ПТР его ствол снабжён деревянным перфорированным кожухом.

Затворная коробка имеет прямоугольную форму. С её тыльной стороны находится плечевой упор с резиновой амортизирующей накладкой, а слева (на уровне щеки стрелка) привинчена деревянная накладка. Снизу имеется пистолетная рукоятка со спусковым механизмом. Рукоятка затвора находится с правой стороны затворной коробки, рычажок предохранителя – с левой.

ПТР снабжено лёгкой складывающейся двуногой, крепящейся к передней части затворной коробки. Её дополняет съёмный станок с двумя широкими и короткими полозьями. Прицельные приспособления – открытого типа (мушка и секторный прицел с градуировкой от 100 до 1400 м). Они смещены несколько влево от оси ствола, поскольку сверху по центру замковой коробки расположен отъёмный коробчатый магазин (двухрядный, на 10 патронов).

Одной из особенностей финского ПТР являлся оригинальный станок
Источник: en.wikipedia.org

Расчёт ПТР состоял из двух человек. В зимних условиях ружьё транспортировали либо на санях, либо на длинных полозьях, имевших крепления для двух патронных коробок.

Испытания

Летом 1939 года начались сравнительные испытания двух моделей противотанковых ружей – 13,2-мм и 20-мм. Их результаты были неоднозначными – при гораздо большей массе 20-мм ПТР лишь немного превосходило по бронепробиваемости своего конкурента. Однако во внимание приняли другое преимущество «двадцатимиллиметровки» – существенно лучшее заброневое действие. Её снаряд давал больше осколков после пробития брони, а значит, с большей вероятностью выводил из строя «начинку» танка и его экипаж. В итоге 11 августа 1939 года было решено прекратить доводку 13,2-мм ПТР и развивать далее 20-мм образец как наиболее полно отвечающий поставленным требованиям.

6 сентября 1939 года, вскоре после начала Второй мировой войны, генерал Эйрик Аксель Хейнрихс, отвечавший за вооружение финской армии, подписал приказ о немедленном принятии на вооружение противотанкового ружья 20 panssarintorjuntakkivääri L-39 (сокращённо – 20 pst.kiv. L-39). Производство ПТР наладили на государственном оружейном заводе «Валтион Киваэритедас» в городе Ювяскюля. Отсюда ещё одно обозначение ПТР – VKT-L (аббревиатура завода-производителя и фамилии конструктора).

ПТР L-39 в боевом положении
Источник: en.wikipedia.org

Служба и боевое применение

До начала советско-финской войны финнам не удалось выпустить ни одного экземпляра ПТР L-39 – поставки начались уже во время боевых действий. Острая потребность в лёгких противотанковых средствах вынудила правительство Финляндии обратиться к закупкам за рубежом, и в Великобритании были приобретены две сотни 13,97-мм противотанковых ружей «Бойс». Однако до концы войны в Финляндию поступила лишь половина заказанного, а ещё 100 британских ружей прибыло уже после окончания боевых действий. В финской армии ПТР «Бойс» не пользовались особой популярностью, и значительное их число передали шведской добровольческой бригаде. Кроме того, восемьдесят пять 8-мм противотанковых ружей поступило из Венгрии. Происхождение этой партии остаётся не вполне ясным – ведь в Венгрии ПТР такого калибра не производились и на вооружении не состояли. Вероятно, это были противотанковые ружья Ur польского производства, попавшие в Венгрию в сентябре 1939 года с интернированными частями польской армии. Также финны предпринимали попытки закупить тяжёлые ПТР «Солотурн» S-18/1000 в Швейцарии.

Но вернёмся к L-39. Драматическая ситуация на фронте в первые дни «Зимней войны» вынудила передать в строевые части оба прототипа этого противотанкового ружья. Они попали в противотанковый взвод 28-го пехотного полка, входившего в состав отдельного отряда «Метсапиртти», который в рамках группы «Р» («Рауту») вёл арьергардные бои на Карельском перешейке, у Ладожского озера, а затем отступил на главную линию обороны, перейдя к позиционным действиям. Противотанковые ружья продемонстрировали высокую эффективность, поражая сравнительно «тонкокожие» советские танки с дистанций до 400 м.

По мере разворачивания производства количество противотанковых ружей «Лахти» в строевых частях росло, но достигнуть полного насыщения ими противотанковых подразделений не удалось. По состоянию на 13 марта 1940 года армия Финляндии располагала 277-ю противотанковыми ружьями L-39 (возможно, в это количество входили и несколько уже упоминавшихся «Солотурнов»).

Расчёт ПТР L-39 в бою у Виипури (Выборг), август 1941 года
Источник: SA-kuva, фото №40588

В «войне-продолжении» 1941–1944 годов ПТР L-39 (прозванные в войсках «Norsupyssy» – «слоновье ружьё») применялись довольно широко, но по своему прямому назначению – лишь в начале боевых действий. После насыщения советских частей танками Т-34 и КВ оказалось, что «Лахти» против них бессильны. Но для L-39 нашлась другая область применения – благодаря большой эффективной дальности огня и серьёзному осколочному действию снаряда их использовали для подавления пулемётных гнезд, полевых укрытий и других подобных целей. Весьма эффективным ружьё оказалось и в контрснайперской борьбе, став своеобразным предшественником современных крупнокалиберных снайперских винтовок.

ПТР L-39 на импровизированном станке для зенитной стрельбы. Район Онтайоки, июнь 1944 года
Источник: SA-kuva, фото №158585

Модификации

Снижение эффективности L-39 как противотанкового средства и острая нехватка в финской армии лёгкой зенитной артиллерии в начале 1944 года привели к попытке трансформации «Лахти» в «эрзац-зенитку». Ружьё получило новую боевую пружину и изменённый спусковой механизм, позволявший вести огонь очередями со скорострельностью 80–100 выстр./мин. Конструкция ПТР была несколько облегчена (с 49,5 до 48 кг), а в его комплект дополнительно ввели зенитный прицел и зенитный станок, весивший 9 кг. Собственно, речь шла не о полноценном станке, а о своеобразном «переходнике» для установки «эрзац-зенитки» на вкопанный в землю столб. Для увеличения практической скорострельности ввели новый 15-зарядный магазин. Новую модификацию приняли на вооружение под обозначением 20 pst.kiv. L-39/44. В последние месяцы войны с СССР они не без успеха использовались для борьбы со штурмовиками Ил-2.

Лёгкая зенитка L-39/44 в боевом положении. Район Коувола, октябрь 1944 года
Источник: SA-kuva, фото №167128

В середине 50-х годов в Финляндии предприняли попытку модернизировать L-39/44, переделав газоотводный механизм для повышения скорострельности оружия. В 1956 году опытные образцы 20 ltkiv/39–54L и 20 ltkiv/39–55/ST прошли испытания, оказавшиеся неудачными. С одной стороны, теоретическая скорострельность действительно возросла до 500 выстр./мин, с другой – возросшие нагрузки на автоматику привели к её отказу уже после 250 выстрелов. К тому же, доработанные «эрзац-зенитки» весили примерно на 10 кг больше, чем исходный образец. На этом развитие 20-мм лёгких зениток в Финляндии прекратилось.

Однако 20 pst.kiv. L-39/44 не было первым зенитным оружием, созданным на базе ПТР L-39. Ещё в начале 1940 года Аймо Лахти сконструировал на его основе автоматическую пушку с теоретической скорострельностью 700 выстр./мин и практической – 250 выстр./мин. Такие пушки применялись в спаренной установке (на лафете по типу немецких Flak 30/38), принятой на вооружение под обозначением 20 ltk/40 VKT (применялось также название L-40 «Векотин»). В армии Финляндии эти зенитки до 70-х годов использовались в учебных целях, а в мобилизационном резерве находились и в 80-е годы.

Единственный раз ПТР L-39 было использовано для вооружения бронетехники – в декабре 1940 года его установили на бронеавтомобиль «Ландсверк» L-182 взамен 13,2-мм пулемёта L-35/36.

В общей сложности было изготовлено 2076 ПТР L-39 и L-39/44. Первый контракт на 410 ружей L-39 был выполнен к июню 1941 года, а в марте того же года заказали ещё 496 единиц (поставка состоялась к декабрю). В ноябре 1941 года был выдан третий заказ – сразу на 1000 ружей, 946 из которых к маю 1944 года поставили в базовом исполнении, а последние 54 – в варианте L-39/44. Наконец, в июле 1944 года заказали ещё 170 единиц – все они изготовлялись уже как «эрзац-зенитки». Однако финская армия получила не 224 единицы L-39/44, а примерно на сотню больше. Дело в том, что в ноябре 1944 года было предписано переделать в этот вариант 606 ПТР L-39, и до отмены этого заказа успели выполнить лишь небольшую его часть. На вооружении они состояли до 60-х годов. После этого примерно 1000 противотанковых ружей и 200 000 патронов к ним были проданы коллекционерам – главным образом, в США.

ПТР «Лахти» L-39, как и другие противотанковые ружья 20-мм калибра (швейцарские «Солотурн» различных модификаций, японское «тип 97»), стало результатом попытки создать своеобразную «ручную пушку» с высокими баллистическими характеристиками. Итог оказался малоутешительным – уже к 1940 году бронебойные характеристики 20-мм снарядов перестали удовлетворять требованиям борьбы с современными танками, а само ПТР оказалось слишком тяжёлым. Достаточно сказать, что «Лахти» весило добрых полцентнера – в 2,5–3 раза больше противотанковых ружей калибра 13,97–14,5 мм (английского «Бойс», советских ПТРД и ПТРС). Тем не менее, ввиду хронической нехватки в финской армии противотанковой артиллерии ПТР L-39 оставалось востребованным в течение всей войны. Хорошая кучность ружья позволяла поражать такие сложные цели как, смотровые щели танков и бойницы полевых укреплений. Не стоит забывать и о специфических условиях, в которых велись бои на советско-финском фронте. 20-мм ПТР, сравнительно успешно применявшееся в лесистой местности, вряд ли пригодилось бы на открытых пространствах, где позиции бронебойщиков обнаруживались противником на расстоянии, значительно превышавшем эффективную дальность стрельбы ружья.

Тактико-технические характеристики 20-мм противотанкового ружья 20 pst.kiv. L-39

20 pst.kiv. L-39

Калибр, мм

20

Масса ПТР (с двуногой, без магазина), кг

49,5

Масса снаряженного магазина, кг

3,4

Боевая масса (с магазином и станком с полозьями)

57,7

Масса снаряда, г:

бронебойного

бронебойно-трассирующего

148

152

Масса патрона, г

337

Длина ПТР, мм

Длина ствола, мм

1300

Начальная скорость снаряда, м/с

800

Скорострельность, выстр./мин:

теоретическая

практическая

30

15

Максимальная дальность стрельбы, м

1400

Бронепробиваемость при угле встречи 60° паспортная (по данным испытаний в 1943 году):

на дистанции 300 м

на дистанции 500 м

на дистанции 1000 м

20 (20)

16 (15)

12 (9)


Список источников и литературы:

  1. Ochman M.H. Ciężki karabin przeciwpancerny Lahti L-39 (VKT-L) // Nowa technika wojskowa. – 2003. – №8
  2. jaegerplatoon.net
  3. winterwar.com
  4. militaryfactory.com

warspot.ru

Противотанковые ружья Второй мировой войны — Time Go!

Обзор различных образцов противотанковых ружей времен Второй мировой войны

СССР

Противотанковое ружьё Рукавишникова
В процессе постановки ПТР в производство выявились многочисленные недоработки в его конструкции (поскольку столь мощные патроны применялись в оружии впервые, высокое давление пороховых газов в канале ствола приводило к тугой экстракции гильз). Требовались специальные меры для обеспечения надежной работы механизмов узла запирания. Обнаружились также и некоторые другие недостатки. Ружьё не обеспечивало безотказности работы автоматики при запылении и угле возвышения выше 50°. Заряжание ружья требовало большого усилия на рукоятку перезаряжания. Во время выстрела большой выхлоп дульного пламени демаскировал расчет.

В 1939 году было выпущено 5 ружей, а 26 августа 1940 года их сняли с вооружения.

На полигонных испытаниях в 1940 г. ПТР Рукавишникова с 400 м пробило по нормали броневой лист толщиной 22 мм. Но на дистанции 200 м и 100 м при испытаниях лист толщиной 30 мм пробит не был вообще (хотя должен был быть пробитым). Проблема была в 14,5-мм патроне с пулей Б-32 со стальным сердечником. Патрон с пулей БС-41 с металлокерамическим сердечником был принят на вооружение только в августе 1941 года (а производство его началось только в октябре), и отсутствие эффективного боеприпаса было существенным аргументом против противотанковых ружей в предвоенный период.

Конкурентом ПТР Рукавишникова стала 23-мм пушка Таубина-Бабурина. Она весила ненамного больше, 78 кг, и монтировалась на том же колёсном станке, что и ружьё Рукавишникова. Было принято решение работы над ПТР приостановить, поскольку «результаты с пехотной пушкой Таубина-Бабурина с приёмником на 9 патронов более предпочтительны».

На фото: пушка Таубина-Бабурина

Противотанковое однозарядное ружьё образца 1941 года системы Дегтярёва (ПТРД)

Предназначалось для борьбы со средними и лёгкими танками и бронемашинами на расстояниях до 500 метров. Также из ружья мог вестись огонь по дотам, дзотам и огневым точкам, прикрытым броней, на расстояниях до 800 м и по самолётам на расстояниях до 500 м.

Немецкие военные специалисты отмечали, что 14,5-мм ПТР доставили значительные неприятности не только для лёгкой бронетехники вермахта, но и для танков — для защиты ходовой части от выстрелов из ПТР на борта немецких танков и САУ пришлось навешивать дополнительные бронеплиты



Проверка боя осуществляется стрельбой одиночными по чёрному прямоугольнику высотой 30 см и шириной 20 см, укрепленному на белом щите высотой 1 м и шириной 1 м. Дальность стрельбы — 100 м, положение — лёжа с сошек, патроны — Б-32.

Бронепробиваемость, мм:

  • на 300 м — 35,
  • на 100 м — 40.

Противотанковое самозарядное ружьё обр. 1941 г. системы Симонова

Предназначалось для борьбы со средними и лёгкими танками и бронемашинами на расстояниях до 500 м. Также из ружья мог вестись огонь по ДОТам/ДЗОТам и огневым точкам, прикрытым броней, на расстояниях до 800 м и по самолётам на расстояниях до 500 м. Во время войны некоторые экземпляры этого оружия были захвачены и использованы немцами. Такие трофейные ружья получили наименование Panzerbüchse 784 (R) или PzB 784 (R).
ПТРС тяжелее и конструктивно сложнее, чем ПТРД, но скорострельнее на 5 выстрелов в минуту. ПТРС обслуживал расчёт из двух человек. В бою ружьё мог переносить один номер расчёта или оба вместе (рукоятки для переноски крепились на стволе и прикладе). В походном положении ружьё разбиралось на две части — ствол с сошкой и ствольная коробка с прикладом — и переносилось двумя номерами расчёта.



Бронепробиваемость:

  • на 100 м — 50-60 мм,
  • на 300 м — 40 мм.

Производство ПТРС было начато в ноябре 1941 года, в 1941 году было выпущено 77 шт. ружей, в дальнейшем выпуск ружей был увеличен — в 1942 году было выпущено 63 308 шт. ПТРС. Производство ПТРС было прекращено в 1945 году, всего было выпущено 190 615 шт. ружей этого вида

Польша
Karabin przeciwpancerny wz. 35

В августе 1939 года в польской армии имелось более 3500 ПТР.

На ход боевых действий в сентябре 1939 года ПТР существенного влияния не оказали, большая часть ПТР была захвачена вермахтом на воинских складах. Этому способствовали ошибки, допущенные командованием польской армии в предвоенный период — противотанковые ружья считались секретными, хранились в опломбированных ящиках, которые можно было вскрывать только по приказу министра обороны; учебные стрельбы проводились с участием ограниченного контингента военнослужащих-офицеров (при этом, солдаты, которые должны были использовать ПТР, не были с ними ознакомлены)



Некоторое количество этих ПТР осенью 1939 года оказалось в распоряжении Красной Армии, по результатам испытаний была установлена их эффективность в борьбе с бронированными целями:

  • 7-мм гомогенной броневой стали пуля пробивала в 100% случаях на дистанции до 400 м и в 55% случаях на дистанции до 550 м;
  • 10-мм гомогенной броневой стали пуля пробивала в 100% случаях на дистанции до 170 м и в 55% случаях на дистанции до 220 м.

Финляндия
Lahti L-39

В годы Второй мировой войны финский оружейный завод VKT выпустил порядка 1800 противотанковых ружей Lahti L-39, состоявших на вооружении Финской армии до начала 1960-х годов
Lahti L-39 оказалось эффективным при ведении боевых действий на советско-финском фронте. Используя сложные условия рельефа, финны устраивали успешные засады на советские войска. Оно позволяло таким манёвренным группам бороться с лёгкобронированной советской бронетехникой. L-39 был сравнительно портативным оружием, которому финны нашли хорошее применение помимо стрельбы по бронированным машинам. Фугасный снаряд калибра 20 мм хорошо справлялся с бункерами и грузовиками.



Помимо того, это противотанковое ружьё использовали и как антиснайперское средство. Манекен офицера финской армии располагали так, чтобы советский снайпер его видел. Снайпер производил выстрел, демаскируя свою позицию, по которой и производился выстрел из Lahti L-39.

Во время второй Советско-финской войны Lahti L-39 уже не был эффективен против советских средних танков Т-34 и тяжёлых КВ-1, однако противотанковое ружьё удачно использовали против различных полевых укреплений и амбразур. Позже, некоторое количество ружей приспособили в качестве лёгкого зенитного орудия.

Германия
PzB 38,39

PzВ 38 было принято на вооружение в 1938 году. Через год ему на смену пришло упрощённое и облегчённое ружьё PzВ 39, выпускавшееся до 1942 года. Производство было остановлено из-за низкой эффективности PzВ 39 против советских танков Т-34, КВ-1, ИС-1 и ИС-2, а некоторая часть ружей была в дальнейшем переделана в гранатомёты GrB 39 (нем. Granatbüchse 1939).

PzB 38 имело, несмотря на однозарядность, довольно сложную конструкцию: вертикально скользящий клиновой затвор и своеобразная лафетная компоновка, при которой ствол, ствольная коробка и затворная группа после выстрела откатывались назад, открывая затвор и выбрасывая гильзу. Рукоятка ручного открытия затвора находилась справа. На обе стороны ствольной коробки могли крепиться короба с 10 запасными патронами в каждом. Приклад и двуногая сошка — складные.

В отличие от PzB 38 в PzB 39 открытие затвора и экстракция гильзы осуществлялись только вручную, так как ствол был неподвижен. Для открытия затвора использовалась подвижная пистолетная рукоятка. Оружие имело дульный тормоз, фиксированные прицельные приспособления, пристрелянные на 400 м, и складную рукоятку для переноски.

Бронепробиваемость составляет:

  • на дальности 100 м под углом 90° — 30 мм;
  • на дальности 300 м под углом 90° — 20 мм.

Великобритания
Boys

В период Второй Мировой войны 1100 «бойсов» поставили в СССР. Передавались они также польским частям в составе Британской армии. Трофейными «Бойсами» весьма охотно пользовался и Вермахт.
«Бойс» мог переноситься одним солдатом на ружейном ремне за спиной.

Впервые «Бойсы» были применены в боевых условиях не британской, а финской армией во время советско-финской войны 1939—1940 гг. Заказы на ПТР «Бойс» британской армией выдавались до января 1942 г., когда стало очевидно, что они уже малоэффективны. На смену им пришли гранатометы «РIАТ». Тем не менее, было выпущено около 69 000 ружей, часть из них была поставлена в США и Канаду. Противотанковыми ружьями «Бойс» вооружались разведывательный вариант бронетранспортера «Universal» -«Scout Carrier».



Бронепробиваемость:

  • пуля W Mk.1 (стальной сердечник, масса пули 60 г) пробивала 16 мм брони на дальности 100 м под углом 90°;
  • пуля W Mk.2 (вольфрамовый сердечник, масса пули 47.6 г) пробивала 20 мм брони на дальности 100 м под углом 70°.

Япония

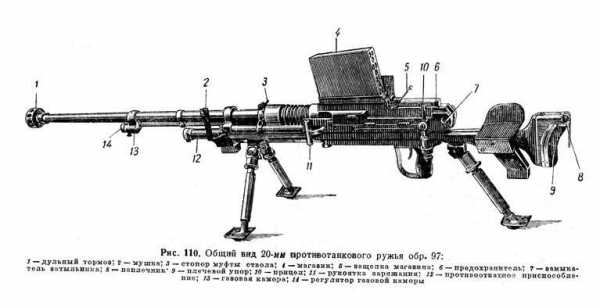

Тип 97

Из-за значительной массы оружия, составлявшей 68 кг с полным боекомплектом и бронещитом, для переноски использовались специальные съёмные рукоятки, позволявшие перемещать Type 97 втроём или вчетвером наподобие носилок.

Под прямым углом бронебойная пуля, выпущенная из Type 97, пробивает 30 мм брони на дальности 250 м (по другим данным только на дальности 100 м). Это позволяло японским солдатам достаточно эффективно поражать легкобронированную технику СССР и США, однако было недостаточным для уничтожения средних танков, например M4 Sherman. Для борьбы с живой силой использовались осколочно-фугасные боеприпасы.

Стрельба ведётся с регулируемых по высоте сошек и упора под прикладом. Приклад имел резиновый амортизатор, наплечник и щёку.

В мае — августе 1942 года в ходе боевых действий на Соломоновых островах противотанковые ружья «тип 97» применялись японскими армейскими подразделениями в качестве противодесантного средства, из них вели огонь по приближавшимся к берегу катерам с десантом. Значительна часть орудий была захвачена армией США, но тони были использованы исключительно для борьбы с дотами.

Для борьбы с японскими танками иногда хватало пулеметной очереди или выстрела из ручного гранатомета что бы поджечь или остановить танк.


www.time-go.ru

Финское оружие — Вооружение — Орден Чёрных Копателей

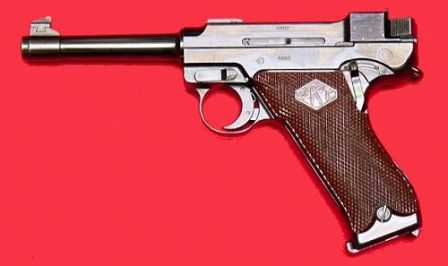

Lahti L-35 (также Husqvarna M/40) (Финляндия)

Lahti M-35 — оригинальный пистолет финской разработки

Husqvarna M/40 — шведский вариант, выпускавшийся по лицензии

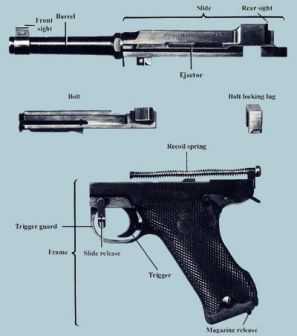

Husqvarna M/40 — основные детали

УСМ: одинарного действия

Калибр: 9х19мм Парабеллум

Вес без патронов: 1200 грамм

Длина: 245 мм

Длина ствола: 107 мм

Емкость магазина: 8 патронов

Пистолет L-35 был разработан финским конструктором Аймо Лахти и выпускался финской фирмой VKT с 1935 года. Он был принят на вооружение финской армии под обозначением L-35, кроме того, в 1940 году Швеция купила у финнов лицензию на L-35, и несколько упростив конструкцию, наладила выпуск пистолетов на фабрике Husqvarna Vapenfabrik AB под обозначением М/40. Пистолеты М/40 выпускались до 1946 года, общий объем выпуска составил менее 100.000 штук. В начале 1980х годов большинство пистолетов М/40 были сняты с вооружения Шведской армии по причине разрушения деталей при стрельбе стандартным шведским 9мм патроном (который несколько мощнее обычных патронов 9мм параеллум). На какое-то время вместо М/40 на божий свет были вытащены старые пистолеты М/07 (Браунинги обр. 1903 года под патрон 9х20мм Браунинг Длинный), которые, к удивлению, могли стрелять и патроном 9х19мм парабеллум. Позже шведы приняли на вооружение пистолет Глок 17. Отличия пистолетов М/40 от L-35 описаны ниже.

Пистолет L-35 является самозарядным оружием, построенным на основе автоматики с коротким ходом ствола. Ствол жестко соединен со ствольной коробкой прямоугольного сечения, внутри которой движется затвор (также прямоугольного сечения). Запирание ствольной коробки и затвора осуществляется при помощи «П»-образной защелки, подвижной в вертикальной плоскости. В первые мгновения выстрела ствол вместе со ствольной коробкой и затвором откатывается назад на несколько миллиметров, затем защелка, взаимодействуя с рамкой, приподнимается вверх и освобождает затвор. Ствол останавливается, передавая свою кинетическую энергию затвору через особую деталь — ускоритель отхода затвора. Для ручного перезаряжания в задней части затвора имеются два рифленых захвата для пальцев, выступающих позади ствольной коробки. На верхней поверхности ствольной коробки в специальном приливе расположен указатель наличия патрона в патроннике. Окно для выброса гильз расположено на правой стороне ствольной коробки и в обычном положении закрыто изнутри телом затвора. Выбрасыватель подпружиненый, расположен в левой стенке ствольной коробки.

Ударно-спусковой механизм — со скрытым курком, раположенным внутри рамки, из-за чего ударник проходит не паралельно оси ствола, а под углом вверх к зеркалу затвора. Предохранитель расположен на левой стороне рамки. Благодаря конструкции, надежно защищающей механизмы пистолета от попадания грязи, а также благодаря наличию ускорителя затвора, пистолет L-35 отличался исключительной надежностью работы даже в самых суровых условиях севера Финляндии.

Шведские пистолеты М/40 отличались от L-35 по ряду параметров: во-первых, чисто внешне они имели увеличенную спусковую скобу, паз на рукоятке для крепления кобуры-приклада, и чуть более длинный ствол. Во-вторых, пистолеты М/40 не имели указателя наличия патрона в патроннике. В третьих, они не имели ускорителя затвора (из соображений удешевления производства), что привело к снижению надежности работы автоматики. И в четвертых, шведы использовали не ту сталь, что требовалась по финским спецификациям, а ту, что у них была, что, в последующем, и привело к разрушению рамок пистолетов из-за мощных патронов.

Пистолет-пулемет Suomi M-1931 (Финляндия)

Пистолет-пулемет Suomi M/26 (1926 год) под патрон 7,65×22 Parabellum.

Пистолет-пулемет Suomi M/31 с барабанным магазином на 71 патрон.

Пистолет-пулеметSuomi M/32 (вариант для установки на танках или в ДОТах), скоробчатым магазином на 50 патронов.

шведский вариантпистолета-пулемета Suomi M 37-39с укороченным стволом, выпущенный по лицензии на заводе Husqvarna Vapenfabrik.

Схемы из патента, выданногоАимо Лахти на устройство пистолета-пулемета Suomi.

Схемы из патентов(выданных в США), иллюстрирующие устройство 40- и 71-патронныхбарабанных магазинов и 50-патронного коробчатого магазина для пистолета-пулемета Suomi.

Характеристики

Калибр: 9x19mm Luger/Para

Вес: 4.6 кг без патронов, 7кг со снаряженным71-патронным диском

Длина: 870 мм

Длина ствола: 314 мм

Темп стрельбы: 900 выстрелов в минуту

Емкость магазина: 20, 36, 40, 50 или 71 патрон

Эффективная дальность: 200 метров

Финский оружейник Аймо Лахти (Aimo Lahti) начал разработку пистолета-пулемета в 1921 году по собственной инициативе. Вскоре его инициативу поддержала финская армия, и к 1926 году на свет появился весьма удачный пистолет-пулемет, названный Suomi (самоназвание Финляндии). Ранние прототипы были расчитаны под патрон 7.65х22 Парабеллум, и их доводка затянулась на несколько лет. В 1931 году финская армия приняла на вооружение новый пистолет-пулемет под обозначением Suomi-KP Model 1931 (KP расшифровывется как Konepistooli — автоматический пистолет), под патрон 9х19 Люгер / Парабеллум. Пистолет-пулемет Suomi также поставлялся в Прибалтику, Германию, Швецию, страны Южной Америки, и производился по лицензии в Дании (на заводе Madsen), Швеции (завод Husqvarna) и Швейцарии (Hispano Suiza). Основным производителем Suomi в Финляндии была компания Tikkakoski Oy. Производство Suomi в Финляндии было прекращено в 1944 году, однако они оставались на вооружении финской армии вплоть до начала 1990х годов.

Пистолет-пулемет Suomi построен на основе автоматики со свободным затвором. Огонь ведется с открытого затвора, ударник неподвижно установлен в затворе. Накол капсюля производится до момента прихода затвора в крайнее переднее положение, чем достигается так называемое «дифференциальное запирание», когда для запирания ствола используется не только сила сжатия возвратной пружины, но и накопленный момент инерции движущегося затвора. Затвор и ствольная коробка выполнены из высококачественной стали фрезеровкой и затвор своей задней частью пригнан к ствольной коробке так, что движется в ней как поршень в двигателе, без перетекания воздуха. Задняя крышка ствольной коробки установлена на резьбе и также закрывается практически герметично. На задней крышке выполнены воздушные перепускные клапаны, хорошо пропускающие воздух наружу из пространства за затвором и плохо — в обратную сторону. Тем самым в Suomi реализуется запатентованный Лахти принцип вакуумного торможения затвора для замедления темпа стрельбы — при движении затвора вперед за ним образуется зона пониженного давления, и разница давлений тормозит движение затвора. Таким образом достигнута относительно небольшая масса затвора, что положительно сказалось на точности стрельбы, особенно — одиночными выстрелами. Взведение затвора осуществляется при помощи рукоятки, расположенной позади и ниже ствольной коробки. При стрельбе рукоятка остается неподвижной. Предохранитель, он же переводчик режимов огня, расположен в передней части спусковой скобы.

Еще одна особенность ПП Suomi — быстросменный ствол; его защелка расположена справа в передней части ствольной коробки, перед приемником магазина. Эта особенность, совершенно несвойственная пистолетам-пулеметам, позволила финским стрелкам в ходе Советско-Финской войны 1940 года вести очень интенсивный автоматический огонь, расходуя сотни патронов за минимальное время. Кроме того, некоторые пистолеты-пулеметы Suomi могли комплектоваться дульным тормозом-компенсатором и легкой съемной двуногой сошкой.

Питание патронами осуществлялось из традиционных двухрядных магазинов на 20 патронов (с перестроением патронов по одному на выходе), а также из 40- или 71-патронных барабанных магазинов (магазины на 40 патронов встречаются очень редко). Кроме того, использовались разработанные в Швеции четырехрядные коробчатые магазины на 50 патронов, представлявшие собой фактически два соединенных боками двухрядных магазина с общим выходом патронов. Уже после войны, в середине 1950х годов, финны также принимают на вооружение к ПП Suomi шведские двухрядные магазины на 36 патронов от ПП М/45 Carl Gustaf.

В целом, ПП Suomi отличался высоким качеством выделки и был исключительно надежен, а также имел высокую точность стрельбы. Он был весьма дорог и трудоемок в производстве, однако именно опыт применения финскими войсками немногочисленных ПП Suomi в ходе Советско-Финской войны изменил взгляды многих высокопоставленных военных того времени на роль ПП в современной войне. Несомненно, Suomi оказал немалое влияние и на развитие советских ПП, особенно это заметно на примере ППД-40.

Пистолет-пулемет M/44 Tikkakoski (Финляндия)

Пистолет-пулемет M44Tikkakoski с 20-зарядным магазином.

Пистолет-пулемет M44Tikkakoski с 71-зарядным барабанным магазином от ПП Suomi.

Характеристики

Калибр 9x19mmLuger / Parabellum Вес 2,9 кг без магазина Длина (прикладсложен/раскрыт) 620 / 830 мм Длина ствола 250 мм Темпстрельбы 600 выстрелов в минуту Емкость магазина 20, 36 или 50патронов коробчатые, 40 или 71 патрон барабанные Эффективнаядальность 150-200 метров

Пистолет-пулемет M44 был разработан в ходе Второй Мировой войны финской оружейной компанией Tikkakoski для замены очень дорогого в производстве пистолета-пулемета Suomi,выпускавшегося на этом же заводе. По сути пистолет-пулемет M44 представлял собой копию весьма удачного советского пистолета-пулемета Судаева ППС-43,адаптированную под штатный финский пистолетный патрон 9х19мм с использованием магазинов от пистолета-пулемета Suomi. Выпуск М44 продолжался в 1944-45 годах, на вооружении в Финляндии он состоял еще несколько десятилетий после войны. Интересно, что вскоре после войны конструктор М44, некто Вилли Даус (Willy Daughs) иммигрировал из Финляндии, прихватив с собой производственную документацию. В начале 1950х Вилли оказался в Испании, где при участии немецких конструткторов наладил серийное производство этого же пистолета-пулемета под обозначением DuxM53. В середине 1950х пистолеты-пулеметы Dux M53 были в незначительных количествах закуплены Пограничной Стражей ФРГ.

По устройству пистолет-пулемет M44Tikkakoski практически не отличается от пистолета-пулемета Судаева ППС-43. Он также имеет автоматику со свободным затвором, стрельба ведется с открытого затвора и только автоматическим огнем. Ствольная коробка штампованная из стали зацело с кожухом ствола, коробка спускового механизма также штампованная. Предохранитель расположен перед спусковой скобой. Приемник магазинов рассчитан на коробчатые магазины от пистолета-пулемета Suomi емкостью 20 или 50 патронов, а также на барабанные магазины от этого же ПП емкостью на 40 или 71 патрон. В начале 1950х годов М44 слегка модернизировали, обеспечив ему возможность использовать очень надежные магазины отшведского пистолета-пулемета CarlGustaf M45 емкостью 36 патронов (при этом сохранилась совместимость со старыми магазинами). Приклад у М44 стальной, складной вверх-вперед. Прицел открытый, с перекидным целиком имеющим установкина дальность в 100 и 200 метров.

Ручной пулемет Lahti — Saloranta L/S-26 (Финляндия)

Калибр 7.62x54R Вес 9.3 кг Длина 1180 мм Длина ствола 500 мм Питание коробчатый магазин, 20 патронов Темп стрельбы 450 — 550 выстрелов в минуту

В1924 году молодой полковой оружейник Аимо Лахти (Aimo Lahti), предложивший вниманию опытный пистолет-пулемет своей конструкции, получил задание разработать для финской армии ручной пулемет под русский трехлинейный патрон, являвшийся штатным и для финской армии. К лету 1925 года первый опытный ручной пулемет, созданный Лахти вместе с лейтенантом Арво Салоранта (Arvo Saloranta) был представлен на официальные испытания. После примерно года испытаний и доводок финский образец был признан победителем конкурса, с последующим принятием на вооружение под обозначением “Pikakiv??ri m/26” (или кратко Pk m/26), хотя гораздо чаще этот пулемет обозначался по первым буквам фамилий его создателей, Lahti и Saloranta – «L/S-26». Постановка производства нового пулемета затянулась, и серийный выпуск пулеметов был начат только в 1930 году на новом государственном оружейном заводе Valtion Kiv??ritehdas или кратко VKT.

Нужно заметить, что пулеметы L/S-26 отличались достаточно сложной конструкцией и высоким качеством отделки. Среднегодовое производство этих пулеметов на заводе VKT составляло смешные 500 единиц в год, чего, в прочем, вполне хватало для удовлетворения скромных запросов маленькой финской армии. Были также предприняты попытки найти заграничных покупателей на пулемет L/S-26, однако единственный серьезный заказ был получен из Китая в 1937 году. Китай планировал закупить около 30 тысяч пулеметов в калибре 7.92х57, однако поставки были прекращены после первой же партии в 1 200 штук. Причиной прекращения поставок было дипломатическое давление Японии, против оккупационных войск которой китайцы и планировали применять финские пулеметы.

В 1940 году Финляндия оказалась втянута в сравнительно короткую, но весьма кровавую войну с Советским Союзом, стремившимся отодвинуть государственную границу на безопасное расстояние от колыбели революций – города Ленинграда. Ценой тяжелых потерь РККА удалось выбить малочисленную финскую армию с исходных рубежей и подвинуть границы так, как это было удобно советскому руководству, однако в результате неумелого командования советскими войсками и ожесточенного финского сопротивления финны стали обладателями весьма значительного количества трофеев, включая пулеметы. Учитывая скромные возможности финской промышленности и то, что патрон в советских и финских пулеметах и винтовках был один, для финнов эти трофеи представляли реальную ценность. С началом германского вторжения в СССР в 1941 году финны выступили на стороне гитлеровской Германии, в надежде вернуть утраченные территории. Нужно отметить, что к 1942 году в финской армии накопилось такое количество трофейных советских пулеметов, в первую очередь – ручных ДП-27, что финнам оказалось проще и дешевле развернуть на своих заводах производство запасных частей и комплектующих (в первую очередь – магазинов) для захваченных советских пулеметов, нежели производить свои собственные пулеметы.

Ручной пулемет L/S-26 это автоматическое оружие с воздушным охлаждением ствола. Замена ствола осуществляется единой сборкой с массивным хвостовиком ствола, запирающим рычагом и затвором. Автоматика пулемета использует отдачу ствола при его коротком ходе. Запирание затвора осуществляется качающимся рычагом, расположенным в соединенной со стволом затворной коробке выше оси канала ствола, и в запертом виде подпирающим затвор сзади. При откате подвижной системы после выстрела заднее плечо рычага при взаимодействии с неподвижным элементом ствольной коробки опускается вниз, так что переднее плечо рычага поднимается вверх, освобождая затвор. Стрельба ведется с открытого затвора, особенностью пулемета является то, что накол капсюля происходит на выкате подвижной системы (т.е. в момент, когда ствол уже заперт затвором, но вся группа еще двигается вперед под действием возвратной пружины). Такой механизм усложняет конструкцию (за счет введения дополнительного механизма, удерживающего ствол в заднем положении вплоть до момента запирания канала ствола затвором), однако позволяет заметно снизить ощущаемую стрелком отдачу. Ударно-спусковой механизм позволял вести огонь одиночными выстрелами и очередями, при этом из-за его сложного устройства вплоть до начала Зимней войны с СССР 1940 года разборку и обслуживание этого узла разрешалось делать только специально обученным мастерам-оружейникам. Переводчик режимов огня и предохранитель выполнены в виде двух отдельных рычажков на ствольной коробке. Питание патронами осуществлялось из отъемных коробчатых магазинов емкостью 20 патронов, примыкаемых снизу. Выход патронов из магазина осуществлялся в один ряд, что делало снаряжение таких магазинов вручную (без вспомогательных приспособлений) достаточно непростым. Пулемет комплектовался деревянным прикладом, пистолетной рукояткой управления огнем и двуногой складной сошкой.

Рейтинг:28+

Противотанковое ружье Lahti L-39

Противотанковое ружье Lahti L-39.

Тип полуавтоматическое Калибр 20x138B Вес без патронов 49.5 кг Длина 2240 мм Длина ствола 1300 мм Емкость магазина 10 патронов Бронепробиваемость (Дистанция / Угол встречи / Пробиваемость) 100 м / 90o / 30 мм; 300 м / 90o / 25 мм

Противотанковое ружье Lahti L-39 (официальное обозначение 20 pst kiv/39, неофициальное — «Norsupyssy» — «слоновье ружье») было разработано известным финским оружейником Аимо Лахти (Aimo Lahti) по требованию финской армии. Первые прототипы создавались под оригинальный 20мм патрон разработки самого Лахти, однако в серии противотанковое ружье Lahti L-39 выпускалось под немецкий 20мм патрон от зенитных пушек FlaK 30 и FlaK 38, закупленных Финляндией в Германии. Кроме того, германские боеприпасы обеспечивали более широкую номенклатуру типов выстрелов — бронебойные, зажигательные, осколочно-фугасные и т.п. В годы Второй Мировой войны финский оружейный завод VKT выпустил порядка 1800 противотанковых ружей Lahti L-39, состоявших на вооружении Финской армии до начала 1960х годов. В 1944 году на базе противотанкового ружья Лахти разработал легкую зенитную пушку 20 it kiv/39-44, имевшую автоматический режим огня.

Противотанковое ружье Lahti L-39 использует газоотводную автоматику с расположенным под стволом газовым поршнем и ручным газовым регулятором. Запирание ствола производится при помощи запирающего клина, расположенного в затворе и имеющего возможность перемещения в вертикальной плоскости. Для запирания клин поднимается вверх под воздействием скосов на затворной раме, и сцепляет затвор со ствольной коробкой. После выстрела под действием газового поршня затворная рама начинает отходить назад и ее скосы опускают клин, отпирая затвор. Особенностью конструкции противотанкового ружья Lahti L-39 является то, что после каждого выстрела затвор автоматически остается в заднем (открытом) положении, при этом стрельба ведется с закрытого затвора. Таким образом, для производство очередного выстрела стрелок должен сперва вернуть затвор в переднее положение, нажав пальцами стреляющей руки клавишу на передней части пистолетной рукоятки, под пусковой скобой. Только после этого он сможет произвести выстрел нажатием на спусковой крючок, спустив тем самым скрытый курок. Такое решение было принято для обеспечения лучшего охлаждения ствола между выстрелами с сохранением хорошей точности стрельбы с закрытого затвора. Питание патронами осуществлялось из примыкаемых сверху отъемных коробчатых магазинов, выброс стреляных гильз осуществлялся прямо вниз. Ствол оснащен дульным тормозом для уменьшения ощущаемой отдачи. Стрельба ведется с опоры, с использованием оригинальной спаренной двуногой сошки, закрепленной в передней части ствольной коробки. Сошка имеет две пары ног — внутренняя, более длинная имеет небольшие шипованные опоры и предназначена для стрельбы с твердого грунта, наружная, более короткая, имеет лыжеобразные опоры большой площади и предназначена для стрельбы с мягкого грунта или снега. Прицельные приспособления регулируемые, с установками по дальности от 100 до 1400 метров.

www.nakop.ru

Противотанковые ружья Википедия

Противотанковое ружьё Симонова ПТРС-41 Бойцы истребительного противотанкового батальона на пути к Вязьме после боев за Ржев, март 1943 года, видны ПТР.

Противотанковое ружьё (ПТР) — огнестрельное ручное оружие, характеризующееся большой дульной энергией пули и предназначенное для поражения бронетехники противника. Как правило, имеет калибр больше, чем у обычного стрелкового оружия (у ПТРД и ПТРС — 14,5 мм) и более длинный ствол. Бронепробиваемость противотанковых ружей (до 30 мм брони) позволяла им бороться с легкобронированными целями (в том числе, на довольно значительном расстоянии). Некоторые виды оружия, классифицировавшиеся как ПТР, имели относительно большой вес и фактически конструктивно представляли собой малокалиберные противотанковые пушки (в частности немецкое ПТР 2,8/2 cm s.Pz.B.41 периода Второй мировой войны).

Применение и оценка

Самые ранние противотанковые ружья — «Танкгевер M1918» — применялись в конце Первой мировой войны немцами против английских и французских танков. Эти ружья продемонстрировали крайне низкую эффективность — с помощью ПТР было уничтожено всего 7 французских танков. Невысокая эффективность этого вида оружия отчасти компенсируется относительной простотой изготовления ПТР, подвижностью расчёта и удобством маскировки огневой позиции.

Наиболее массово ПТР применялись во Второй мировой войне. Этот вид оружия применяли вооружённые силы Великобритании, Польши, Финляндии, Франции, Германии, Японии и СССР. Некоторые исследователи характеризуют применение ПТР в это время скорее как вынужденную замену недостающей противотанковой артиллерии, чем как эффективное и удобное оружие. Существует распространенное мнение, что спешная разработка в 1941 году противотанковых ружей в СССР связана не с их эффективностью, а с необходимостью обеспечить войска сколько-нибудь действенным средством борьбы с танками противника при потере значительной части противотанковых орудий в начальный период Великой Отечественной войны.

В 1939 году на вооружение Красной Армии было принято противотанковое ружье Рукавишникова, однако производство его так и не было развёрнуто. Нарком вооружения СССР Б. Л. Ванников вспоминал[1] в своих мемуарах:

ПТР не получило до начала Второй мировой войны должного признания не только у нас, но и в других странах, хотя необходимость в таком специальном стрелковом оружии возникла еще в Первую мировую войну с момента появления танков.

Первым специальным средством против танков стали созданные в конце Первой мировой войны ружья и пулеметы крупного калибра, представлявшие собой всего лишь укрупненные образцы имевшегося вооружения. Так, германское противотанковое ружье образца 1918 года представляло собою увеличенную копию винтовки Маузера образца 1898 года… Вообще же при создании противотанкового оружия стремились прежде всего получить соответствующий пулемет; считалось, что его можно будет использовать для борьбы и с танками, и с самолетами. А так как для стрельбы по самолетам важное значение имеет и высокий её темп, обеспечиваемый только автоматическим оружием, то на первых этапах противотанковые и зенитные средства и совместили в крупнокалиберных пулеметах, как правило, переделываемых из конструкций среднего калибра. После окончания Первой мировой войны работы по конструированию противотанкового стрелкового оружия во всех крупных западных государствах продолжались в тех же направлениях, что, по существу, ограничивало возможности получить хорошие тактико-технические показатели противотанковых средств. Увеличение калибра пулеметов, веса пули и её начальной скорости при сохранении необходимых для зенитной стрельбы качеств (в частности темпа стрельбы) потребовало настолько увеличить тяжесть и габариты конструкций, что сделало их непригодными в качестве пехотного противотанкового средства. Оружейники пришли к заключению, что по мере увеличения брони танков пробивная способность крупнокалиберных пулеметов уже не может считаться достаточной и эти пулеметы мало-помалу теряют своё прежнее значение как противотанковое средство.

Тогда усмотрели дальнейшее развитие противотанковых средств в переходе от стрелкового оружия к малокалиберной артиллерии. Получалось, что пуля в состязании с броней уступила.

Реальная ситуация противостояния танкам расчетов ПТР заметно отличается от общепринятой в массовом сознании, навеянной художественными фильмами, литературой и другими источниками. В большинстве случаев успех расчета ПТР не означал однозначного вывода танка из строя, успехом считали прекращение выполнения вражеской машиной своей боевой задачи в конкретный момент боя, который мог быть вызван гибелью члена экипажа пораженного выстрелом ПТР. Как правило, это был механик-водитель, реже — командир или наводчик. В некоторых случаях предпринимались попытки сделать работу экипажа внутри защищаемого корпусом объёма невозможным (хлорацетофенон)[источник не указан 1061 день], но положительных результатов отмечено не было.

Первые месяцы Великой Отечественной войны показали, что около 30 % немецких танков составляют танки Pz.I, Pz.II, Pz-35(t) и Pz.38(t), у которых толщина лобовой брони не превышала 35 мм. Более мощные Pz.III, Pz.IV, у которых лобовая броня в 1941 году была толщиной 50-60 мм, всё же могли быть поражены в борт, поскольку толщина бортовой брони у них так же не превышала 30 мм. В условиях массированного наступления немецких бронетанковых и механизированных частей возникла острая необходимость в возобновлении выпуска ПТР и поставок их в обороняющиеся войска.

8 июля 1941 года Главному Военному Совету вторично было представлено противотанковое ружье Рукавишникова, но препятствиями для выпуска этого ПТР в условиях войны послужили сложность конструкции и дороговизна производства. Тогда И. В. Сталин срочно привлек к разработке нового ПТР В. А. Дегтярева и его ученика С. Г. Симонова, которым было предложено в течение месяца разработать конструкцию новых противотанковых ружей.
Через 22 дня в наркомат вооружения были предоставлены два варианта ружей — противотанковое ружьё Дегтярева и противотанковое ружьё Симонова. После испытательных стрельб и обсуждения нового оружия И. В. Сталин принял решение о принятии на вооружение обоих образцов — ПТРД и ПТРС.

Уже в сентябре 1941 первые образцы новых ружей были поставлены в войска для испытаний и получили положительную оценку военных. В конце октября — начале ноября ружья начали поступать на вооружение Красной Армии в достаточно заметных количествах.

16 ноября 1941 г. в районе деревни Ширяево под Москвой принял неравный бой с немецкими танками 1075-й стрелковый полк. Из противотанковых средств, не считая гранат и бутылок с зажигательной смесью, на вооружении пехотинцев имелось всего 11 противотанковых ружей. В первом же бою только огнём своих ПТР бронебойщики уничтожили 10 танков и несколько бронемашин врага (по архивным данным МО СССР, 1075-й стрелковый полк 16 ноября 1941 года уничтожил 15 танков и около 800 человек личного состава противника; потери полка, согласно донесению его командира, составили 400 человек убитыми, 600 человек пропавшими без вести, 100 человек ранеными)[2].

Невысокие пробивные возможности ружей заставляли вести огонь с минимальных дистанций, что было очень тяжело психологически. При этом заброневое действие их пуль в общем случае было ничтожным. В танк мало было попасть, мало было пробить броню, нужно было поразить экипаж или жизненно важные части танка. В общем случае немецкие танки и сопровождающие их пехотинцы безнаказанно расстреливали из пулеметов выдававших себя облаками пыли или снега от дульных тормозов ПТР бронебойщиков. Вполне типичным был случай, когда из бронебойной роты после первой же атаки немецкой танковой роты (10 танков) в живых не осталось ни одного человека, причём три немецких танка отступили невредимыми.[3]

Эффективный огонь по бронетранспортерам и легким танкам можно было вести с расстояния 150—200 метров. В ходе войны ПТР использовались для борьбы с бронетехникой с толщиной брони до 45 мм и небронированной техники на дистанциях до 500 м; для стрельбы по амбразурам ДОТов, пулеметным точкам, низколетящим самолетам.

  • так, в боях на Курской Дуге бронебойщик Денисов сбил из ПТР два вражеских бомбардировщика.
  • известны случаи обстрела из ПТР советскими партизанами железнодорожных эшелонов противника.

В своем письме от 18 февраля 1942 года Альберту Шпееру начальник генерального штаба сухопутных войск Германии Франц Гальдер писал: «Состоящие на вооружении русских противотанковые ружья значительно превосходят по эффективности наши PzB-39 калибра 7,92 мм. Необходимо в срочном порядке разработать собственное оружие аналогичного калибра». Но, до принятия в январе 1943 года Фаустпатрона ничего более эффективного в данной нише, немцами так и не было создано. Трофейные советские ПТРС состояли на вооружении вермахта под индексом PzB.784(r).

Когда Красная армия достигла превосходства в танках и противотанковой артиллерии, а также с увеличением толщины брони новейших немецких танков, противотанковые ружья постепенно потеряли свою актуальность. Однако выпуск ПТР был полностью прекращен только в январе 1945 года.[4]

Практика боевого применения ПТР ещё раз доказала, что использование любого вида оружия оправданно на определенном уровне развития техники противника, для борьбы с которой оно предназначено.

ПТРД и ПТРС, хотя и с запозданием, но всё же заняли свою нишу в противотанковой борьбе на начальном этапе войны, при этом они обладали и другим, не менее положительным качеством: присутствие противотанковых ружей оказывало огромную психологическую поддержку обороняющейся пехоте, позволяло справиться с таким негативным фактором как «танкобоязнь».

Основное требование тактического применения противотанкового ружья — маневренность во всех случаях боя.
Легкость ружья, удобство переноски, несложное оборудование огневых позиций, возможность в качестве укрытия использовать естественные преграды — всё это вместе делает расчёт противотанкового ружья неуязвимым.

— ГАБТУ КА «Уничтожай фашистские танки из противотанкового ружья»,
Воениздат НКО СССР, 1942

Следует отметить, что наиболее уязвимыми для огня ПТР были танки, имевшие легкое бронирование. В частности, советские танки Т-26, БТ, Т-40; немецкие PzI, PzII, Pz-35(t) и Pz.38(t). В немецких PzIII и PzIV, уязвимыми для противотанковых ружей оставались в основном борта и корма.

В последующий после Второй мировой войны период ПТР довольно широко применялись в локальных войнах — в Корее в 1950—1953, во Вьетнаме и ряде африканских войн.[5]

Крупнокалиберные снайперские винтовки

В начале 1980-х годов в ряде стран началась разработка крупнокалиберных снайперских винтовок, некоторые образцы поступили на вооружение[6]. В сравнении со стрелковым оружием, крупнокалиберные винтовки, характеризуются большей прицельной, убойной и эффективной дальностью стрельбы.

Крупнокалиберные снайперские винтовки применяются для выведения из строя легкобронированной и небронированной техники (автомашин, находящихся на земле и низколетящих самолётов и вертолётов и др.), средств разведки, управления и связи (антенн РЛС, спутниковой связи и др.), защищенных огневых точек (стрельба по амбразурам и приборам наблюдения ДОТов и др.), уничтожения неразорвавшихся мин и авиабомб. Также, крупнокалиберные снайперские винтовки применяются для борьбы со снайперами противника[6].

См. также

  • 2,8 cm schwere Panzerbüchse 41 — германский гибрид противотанкового ружья с противотанковой пушкой
  • Maadi-Griffin 30 — 30-мм орудие для стрельбы с плеча
  • Уточница — характеризуется очень большим калибром и длинным стволом

В компьютерных играх

  • В дополнении к Call of Duty, United Offensive зачастую встречаются противотанковые ружья ПТРС-41. Они представлены в виде стационарного оружия.
  • В игре Unturned встречается противотанковое ружье «Grizzly».
  • В игре Heroes & Generals, играя за советскую фракцию, можно разблокировать ПТР системы Дегтярёва (ПТРД).
  • В игре Battlefield 1 встречается противотанковое ружье Tankgewehr M1918
  • В Battlefield 2142 есть портативное противотанковое ружье «Пилум» для уничтоженя средних и тяжелобронированых целей.

Литература и источники

Примечания

Ссылки

wikiredia.ru

Противотанковое ружьё Википедия

Противотанковое ружьё Симонова ПТРС-41 Бойцы истребительного противотанкового батальона на пути к Вязьме после боев за Ржев, март 1943 года, видны ПТР.

Противотанковое ружьё (ПТР) — огнестрельное ручное оружие, характеризующееся большой дульной энергией пули и предназначенное для поражения бронетехники противника. Как правило, имеет калибр больше, чем у обычного стрелкового оружия (у ПТРД и ПТРС — 14,5 мм) и более длинный ствол. Бронепробиваемость противотанковых ружей (до 30 мм брони) позволяла им бороться с легкобронированными целями (в том числе, на довольно значительном расстоянии). Некоторые виды оружия, классифицировавшиеся как ПТР, имели относительно большой вес и фактически конструктивно представляли собой малокалиберные противотанковые пушки (в частности немецкое ПТР 2,8/2 cm s.Pz.B.41 периода Второй мировой войны).

Применение и оценка

Самые ранние противотанковые ружья — «Танкгевер M1918» — применялись в конце Первой мировой войны немцами против английских и французских танков. Эти ружья продемонстрировали крайне низкую эффективность — с помощью ПТР было уничтожено всего 7 французских танков. Невысокая эффективность этого вида оружия отчасти компенсируется относительной простотой изготовления ПТР, подвижностью расчёта и удобством маскировки огневой позиции.

Наиболее массово ПТР применялись во Второй мировой войне. Этот вид оружия применяли вооружённые силы Великобритании, Польши, Финляндии, Франции, Германии, Японии и СССР. Некоторые исследователи характеризуют применение ПТР в это время скорее как вынужденную замену недостающей противотанковой артиллерии, чем как эффективное и удобное оружие. Существует распространенное мнение, что спешная разработка в 1941 году противотанковых ружей в СССР связана не с их эффективностью, а с необходимостью обеспечить войска сколько-нибудь действенным средством борьбы с танками противника при потере значительной части противотанковых орудий в начальный период Великой Отечественной войны.

В 1939 году на вооружение Красной Армии было принято противотанковое ружье Рукавишникова, однако производство его так и не было развёрнуто. Нарком вооружения СССР Б. Л. Ванников вспоминал[1] в своих мемуарах:

ПТР не получило до начала Второй мировой войны должного признания не только у нас, но и в других странах, хотя необходимость в таком специальном стрелковом оружии возникла еще в Первую мировую войну с момента появления танков.

Первым специальным средством против танков стали созданные в конце Первой мировой войны ружья и пулеметы крупного калибра, представлявшие собой всего лишь укрупненные образцы имевшегося вооружения. Так, германское противотанковое ружье образца 1918 года представляло собою увеличенную копию винтовки Маузера образца 1898 года… Вообще же при создании противотанкового оружия стремились прежде всего получить соответствующий пулемет; считалось, что его можно будет использовать для борьбы и с танками, и с самолетами. А так как для стрельбы по самолетам важное значение имеет и высокий её темп, обеспечиваемый только автоматическим оружием, то на первых этапах противотанковые и зенитные средства и совместили в крупнокалиберных пулеметах, как правило, переделываемых из конструкций среднего калибра. После окончания Первой мировой войны работы по конструированию противотанкового стрелкового оружия во всех крупных западных государствах продолжались в тех же направлениях, что, по существу, ограничивало возможности получить хорошие тактико-технические показатели противотанковых средств. Увеличение калибра пулеметов, веса пули и её начальной скорости при сохранении необходимых для зенитной стрельбы качеств (в частности темпа стрельбы) потребовало настолько увеличить тяжесть и габариты конструкций, что сделало их непригодными в качестве пехотного противотанкового средства. Оружейники пришли к заключению, что по мере увеличения брони танков пробивная способность крупнокалиберных пулеметов уже не может считаться достаточной и эти пулеметы мало-помалу теряют своё прежнее значение как противотанковое средство.

Тогда усмотрели дальнейшее развитие противотанковых средств в переходе от стрелкового оружия к малокалиберной артиллерии. Получалось, что пуля в состязании с броней уступила.

Реальная ситуация противостояния танкам расчетов ПТР заметно отличается от общепринятой в массовом сознании, навеянной художественными фильмами, литературой и другими источниками. В большинстве случаев успех расчета ПТР не означал однозначного вывода танка из строя, успехом считали прекращение выполнения вражеской машиной своей боевой задачи в конкретный момент боя, который мог быть вызван гибелью члена экипажа пораженного выстрелом ПТР. Как правило, это был механик-водитель, реже — командир или наводчик. В некоторых случаях предпринимались попытки сделать работу экипажа внутри защищаемого корпусом объёма невозможным (хлорацетофенон)[источник не указан 1061 день], но положительных результатов отмечено не было.

Первые месяцы Великой Отечественной войны показали, что около 30 % немецких танков составляют танки Pz.I, Pz.II, Pz-35(t) и Pz.38(t), у которых толщина лобовой брони не превышала 35 мм. Более мощные Pz.III, Pz.IV, у которых лобовая броня в 1941 году была толщиной 50-60 мм, всё же могли быть поражены в борт, поскольку толщина бортовой брони у них так же не превышала 30 мм. В условиях массированного наступления немецких бронетанковых и механизированных частей возникла острая необходимость в возобновлении выпуска ПТР и поставок их в обороняющиеся войска.

8 июля 1941 года Главному Военному Совету вторично было представлено противотанковое ружье Рукавишникова, но препятствиями для выпуска этого ПТР в условиях войны послужили сложность конструкции и дороговизна производства. Тогда И. В. Сталин срочно привлек к разработке нового ПТР В. А. Дегтярева и его ученика С. Г. Симонова, которым было предложено в течение месяца разработать конструкцию новых противотанковых ружей.
Через 22 дня в наркомат вооружения были предоставлены два варианта ружей — противотанковое ружьё Дегтярева и противотанковое ружьё Симонова. После испытательных стрельб и обсуждения нового оружия И. В. Сталин принял решение о принятии на вооружение обоих образцов — ПТРД и ПТРС.

Уже в сентябре 1941 первые образцы новых ружей были поставлены в войска для испытаний и получили положительную оценку военных. В конце октября — начале ноября ружья начали поступать на вооружение Красной Армии в достаточно заметных количествах.

16 ноября 1941 г. в районе деревни Ширяево под Москвой принял неравный бой с немецкими танками 1075-й стрелковый полк. Из противотанковых средств, не считая гранат и бутылок с зажигательной смесью, на вооружении пехотинцев имелось всего 11 противотанковых ружей. В первом же бою только огнём своих ПТР бронебойщики уничтожили 10 танков и несколько бронемашин врага (по архивным данным МО СССР, 1075-й стрелковый полк 16 ноября 1941 года уничтожил 15 танков и около 800 человек личного состава противника; потери полка, согласно донесению его командира, составили 400 человек убитыми, 600 человек пропавшими без вести, 100 человек ранеными)[2].

Невысокие пробивные возможности ружей заставляли вести огонь с минимальных дистанций, что было очень тяжело психологически. При этом заброневое действие их пуль в общем случае было ничтожным. В танк мало было попасть, мало было пробить броню, нужно было поразить экипаж или жизненно важные части танка. В общем случае немецкие танки и сопровождающие их пехотинцы безнаказанно расстреливали из пулеметов выдававших себя облаками пыли или снега от дульных тормозов ПТР бронебойщиков. Вполне типичным был случай, когда из бронебойной роты после первой же атаки немецкой танковой роты (10 танков) в живых не осталось ни одного человека, причём три немецких танка отступили невредимыми.[3]

Эффективный огонь по бронетранспортерам и легким танкам можно было вести с расстояния 150—200 метров. В ходе войны ПТР использовались для борьбы с бронетехникой с толщиной брони до 45 мм и небронированной техники на дистанциях до 500 м; для стрельбы по амбразурам ДОТов, пулеметным точкам, низколетящим самолетам.

  • так, в боях на Курской Дуге бронебойщик Денисов сбил из ПТР два вражеских бомбардировщика.
  • известны случаи обстрела из ПТР советскими партизанами железнодорожных эшелонов противника.

В своем письме от 18 февраля 1942 года Альберту Шпееру начальник генерального штаба сухопутных войск Германии Франц Гальдер писал: «Состоящие на вооружении русских противотанковые ружья значительно превосходят по эффективности наши PzB-39 калибра 7,92 мм. Необходимо в срочном порядке разработать собственное оружие аналогичного калибра». Но, до принятия в январе 1943 года Фаустпатрона ничего более эффективного в данной нише, немцами так и не было создано. Трофейные советские ПТРС состояли на вооружении вермахта под индексом PzB.784(r).

Когда Красная армия достигла превосходства в танках и противотанковой артиллерии, а также с увеличением толщины брони новейших немецких танков, противотанковые ружья постепенно потеряли свою актуальность. Однако выпуск ПТР был полностью прекращен только в январе 1945 года.[4]

Практика боевого применения ПТР ещё раз доказала, что использование любого вида оружия оправданно на определенном уровне развития техники противника, для борьбы с которой оно предназначено.

ПТРД и ПТРС, хотя и с запозданием, но всё же заняли свою нишу в противотанковой борьбе на начальном этапе войны, при этом они обладали и другим, не менее положительным качеством: присутствие противотанковых ружей оказывало огромную психологическую поддержку обороняющейся пехоте, позволяло справиться с таким негативным фактором как «танкобоязнь».

Основное требование тактического применения противотанкового ружья — маневренность во всех случаях боя.
Легкость ружья, удобство переноски, несложное оборудование огневых позиций, возможность в качестве укрытия использовать естественные преграды — всё это вместе делает расчёт противотанкового ружья неуязвимым.

— ГАБТУ КА «Уничтожай фашистские танки из противотанкового ружья»,
Воениздат НКО СССР, 1942

Следует отметить, что наиболее уязвимыми для огня ПТР были танки, имевшие легкое бронирование. В частности, советские танки Т-26, БТ, Т-40; немецкие PzI, PzII, Pz-35(t) и Pz.38(t). В немецких PzIII и PzIV, уязвимыми для противотанковых ружей оставались в основном борта и корма.

В последующий после Второй мировой войны период ПТР довольно широко применялись в локальных войнах — в Корее в 1950—1953, во Вьетнаме и ряде африканских войн.[5]

Крупнокалиберные снайперские винтовки

В начале 1980-х годов в ряде стран началась разработка крупнокалиберных снайперских винтовок, некоторые образцы поступили на вооружение[6]. В сравнении со стрелковым оружием, крупнокалиберные винтовки, характеризуются большей прицельной, убойной и эффективной дальностью стрельбы.

Крупнокалиберные снайперские винтовки применяются для выведения из строя легкобронированной и небронированной техники (автомашин, находящихся на земле и низколетящих самолётов и вертолётов и др.), средств разведки, управления и связи (антенн РЛС, спутниковой связи и др.), защищенных огневых точек (стрельба по амбразурам и приборам наблюдения ДОТов и др.), уничтожения неразорвавшихся мин и авиабомб. Также, крупнокалиберные снайперские винтовки применяются для борьбы со снайперами противника[6].

См. также

  • 2,8 cm schwere Panzerbüchse 41 — германский гибрид противотанкового ружья с противотанковой пушкой
  • Maadi-Griffin 30 — 30-мм орудие для стрельбы с плеча
  • Уточница — характеризуется очень большим калибром и длинным стволом

В компьютерных играх

  • В дополнении к Call of Duty, United Offensive зачастую встречаются противотанковые ружья ПТРС-41. Они представлены в виде стационарного оружия.
  • В игре Unturned встречается противотанковое ружье «Grizzly».
  • В игре Heroes & Generals, играя за советскую фракцию, можно разблокировать ПТР системы Дегтярёва (ПТРД).
  • В игре Battlefield 1 встречается противотанковое ружье Tankgewehr M1918
  • В Battlefield 2142 есть портативное противотанковое ружье «Пилум» для уничтоженя средних и тяжелобронированых целей.

Литература и источники

Примечания

Ссылки

wikiredia.ru

Противотанковое ружье Lahti L-39 (Финляндия)


Противотанковое ружье Lahti L-39 было сконструировано финским конструктором Аймо Лахти. Изначально оружие разрабатывалось для борьбы с бронетехникой, но позже получило еще одну профессию — уничтожение авиации. По воспоминаниям солдат, участвовавших в Зимней и Второй мировой войнах, противотанковое ружье достаточно успешно справлялось с этими задачами. Ружье было разработано в 1939 г. и сразу же поступило в производство. Однако выпуск Lahti L-39 затянулся, и к началу Зимней войны в войсках их было явно недостаточно.

Lahti L-39 оказалось чрезвычайно живучим оружием, способным работать в самых неблагоприятных климатических условиях. В отличие от многих образцов оружия того же класса, Lahti L-39 было более-менее комфортно в использовании. Мощную отдачу компенсировали удобный приклад и удачно сконструированный дульный тормоз. Вес ружья, разумеется, сказывался на маневренности и усложнял транспортировку, но оказывался довольно приятной особенностью при ведении огня. Вдобавок Lahti L-39 обладало отличной кучностью, несмотря на то что отвод пороховых газов из канала ствола производится в газоотводную трубку с поршнем. Отличная точность ружья позволяла финским солдатам использовать его и как антиснайперское.



Специально для эксплуатации ружья в условиях суровой финской зимы его оснастили своеобразным лыжным шасси, которое оказалось удобнее, чем применявшиеся в других ПТР сошки. Вместимость магазина Lahti L-39 была вполне достаточной для выполнения самых разных задач. Ружье комплектуется коробчатыми отъемными магазинами, которые вставляются сверху, по такому же принципу, как у чешского пулемета ZB-26 или британского Bren. Такая конструкция позволяла очень быстро перезаряжать оружие и не мешала при перемещении. Испытание войной Lahti L-39 прошло с честью, но применение его в послевоенные годы оказалось под вопросом. Если в начале Зимней войны пуля Lahti L-39 легко пробивала броню советских танков Т-26 и БТ, то броня Т-34-85 и ИС-2 ей была уже не по зубам. Как средство борьбы с танками противотанковые ружья повсеместно перестали использоваться, уступив нишу ручным противотанковым гранатометам.



Довольно большое количество Lahti L-39 попало после войны в Соединенные Штаты Америки. Во многих регионах этой страны, где продажа стрелкового вооружения не противоречит местным законам, действует только ограничение по вместимости магазина и длине ствола. Причем ограничение по длине ствола относится только к компактному оружию, а вот к винтовке с длиной ствола 1,3 м никаких претензий нет, потому что в целом подобное законодательство направлено на ограничение возможности скрытно носить мощное оружие. Исключением являются пистолеты и револьверы, на которые не распространяется ограничение по длине ствола.



Вместимость магазина гражданского оружия ограничивается 10 патронами, что вполне соответствует характеристикам Lahti L-39. Единственное ограничение, под которое попало ружье, -это ограничение калибра. Поэтому Lahti L-39 были перестволены для использования патронов .50 BMG. Конечно, можно купить и оригинальную версию под патрон 20×138 мм B, но во многих штатах выстрел из такого оружия будет незаконным, да и добыть снаряды к немецкой зенитной пушке (именно под них разрабатывалось противотанковое ружье) времен Второй мировой войны в наше время чрезвычайно сложно. Другими словами, в США невозможно быть законным владельцем полноценной штурмовой винтовки, зато очень даже можно стать гордым обладателем настоящего противотанкового ружья. Lahti L-39 с полным правом можно применять при защите своей жизни, здоровья и собственности.



Тактико-технические характеристики Lahti L-39
Длина, мм 2200
Длина ствола, мм 1300
Масса, кг 49,5
Нарезы 12 правосторонних
Вместимость магазина, 10 патронов
Боевая скорострельность, 30 выстр./мин
Прицельная дальность, м 300
Максимальная дальность, м 1400

www.dogswar.ru

Зарубежные противотанковые ружья » Военное обозрение

Одной из первых до начала Второй мировой войны противотанковые ружья приняла на вооружение польская армия. В 1935 году под названием «Karabin Przeciwpancemy UR wz.35» было принято 7,92-моллиметровое противотанковое ружье, созданное Т. Фельчиным, Е. Стецким, Й. Марошкойна, П. Вильневчицем. За основу была взята схема магазинной винтовки. Специальный 7,92-миллиметровый патрон (7,92×107) весил 61,8 грамм, бронебойная пуля «SC» — 12,8 грамм. Пуля данного патрона являлась одной из первых имеющих вольфрамовый сердечник. На конце ствола размещался цилиндрический активный дульный тормоз, поглощавший около 70 % отдачи. Сравнительно тонкостенный ствол мог выдерживать до 200 выстрелов, однако в боевых условиях данного количества было вполне достаточно – противотанковые средства пехоты служили недолго. Для запирания использовался поворотный затвор типа Маузера, имевший впереди два симметричных боевых выступа и сзади один вспомогательный. Рукоятка – прямая. Ударный механизм — ударникового типа. В спусковом механизме коромысло спуска блокировались отражателем в случае не полностью запертом затворе: отражатель поднимался и отпускал коромысло лишь в случае полного поворота затвора. Магазин, рассчитанный на 3 патрона, закреплялся снизу при помощи двух защелок. Прицел — постоянный. Противотанковое ружье имело винтовочную цельную ложу, металлическая накладка усиливала затылок приклада, антабки для ружейного ремня крепились снизу ложи (как у винтовки). Складные сошки закреплялись на муфты вращающейся вокруг ствола. Это позволяло поворачивать оружие относительно них.
Широкие поставки противотанковых ружей в войска были начаты в 1938 году, всего их выпустили более 5 тыс. шт. В каждой пехотной роте должно было быть 3 противотанковых ружья, в кавалерийском полку – 13 единиц. К сентябрю 1939 года войска Польши имели 3,5 тыс. kb.UR wz.35, которые неплохо показали себя в борьбе с легкими немецкими танками.

В Польше также разрабатывалось противотанковое ружье с конической сверловкой канала ствола (аналогично германской винтовки Герлиха). Ствол данного ружья должен был иметь у пульного входа калибр 11 миллиметров, у дульного среза — 7,92 миллиметра. Начальная скорость пули – до 1545 метров в секунду. Противотанковое ружье изготовлено не было. Данный проект переправили во Францию, однако из-за поражения Франции в 40 году работы дальше испытаний опытного образца не продвинулись.

В начале 20-х годов немцы предприняли попытку модернизировать противотанковое ружье «Маузер», дополнив его амортизатором приклада и магазином, однако в 1925 году специалисты рейхсвера сделали вывод, что «13-миллиметровый калибр не может отвечать цели» и переключили свое внимание на 20-миллимметровые автоматические пушки калибра. Германский рейхсвер перед войной, сознавая необходимость противотанковой обороны пехотных подразделений, также выбрал калибр 7,92 мм для противотанковых ружей. Однозарядное «Pz.B-38» (Panzerbuhse, образец 1938 года) разработанное в Зуле конструктором компании «Густлов Верке» Б. Бауэром, производилось компанией «Рейнметалл-Борзиг». Для запирания ствола служил вертикальный клиновый затвор. Для смягчения отдачи сцепленные затвор и ствол смещались назад в коробе, который был выполнен заодно с кожухом ствола и имел ребра жесткости. Благодаря такой конструкции действие отдачи растягивалось по времени, было для стрелка менее чувствительно. При этом откат использовали для отпирания затвора аналогично тому, как это было сделано в артиллерийских полуавтоматических орудиях. Ствол имел съемный конический пламегаситель. Большая настильность траектории пули при дальности до 400 метров давала возможность установить постоянный прицел. Целик и мушка с ограждением крепились на стволе. Справа на казеннике ствола размещалась рукоятка. Флажковый предохранитель находился слева над пистолетной рукояткой. В тыльной части рукоятки размещался рычаг автоматического предохранителя. В трубчатом складном прикладе помещалась возвратная пружина ствола. Приклад оснащался плечевым упором с резиновым буфером, пластмассовой трубкой для удержания ружья левой рукой. Приклад складывался вправо. По бокам ствольной коробки для ускорения заряжания крепились два «ускорителя» — коробки, в которых размещалось по 10 патронов в шахматном порядке. В передней части кожуха закреплялась муфта со складными сошками, (аналогично сошкам пулемета MG.34). Для фиксации сложенных сошек использовался особый штырь. Над центром тяжести размещалась рукоятка для переноски, противотанковое ружье для своего калибра было слишком громоздко. Конструкция данного противотанкового ружья подсказала Дегтяреву идею использовать движение ствола для частичного поглощения отдачи и автоматического открывания затвора.

Чтобы увеличить заброневое действие к патрону разработали вариант пули имеющей газообразующий состав, создающий в обитаемом объеме после пробития брони значительную концентрацию слезоточивого газа (хлорацетофенон). Однако этот патрон применения не нашел. После поражения в 1939 году Польши немцы заимствовали некоторые решения 7,92-миллиметрового патрона к польскому противотанковому wz.35. Мощный германский 7,92-миллиметровый патрон модели «318» создали на основе гильзы патрона к 15-миллиметровому авиационному пулемету. Он имел бронебойно-зажигательную или бронебойную пулю. Бронебойная пуля имела карбид-вольфрамовый сердечник — «318 S.m.K.Rs.L Spur». Масса патрона — 85,5 грамм, пули — 14,6 грамм, метательного заряда — 14,8 грамм, длина патрона — 117,95 миллиметров, гильзы — 104,5 миллиметра.

Войскам было необходимо более легкое противотанковое ружье. Тот же Бауэр значительно переделал конструкцию, упростив и облегчив противотанковое ружье, удешевив при этом производство. Pz.B-39 имело те же систему запирания и баллистику. Ружье состояло из ствола со ствольной коробкой, затвора, спусковой рамы имеющей пистолетную рукоятку, приклада, сошки. Ствол Pz.B-39 был неподвижен, а активный дульный тормоз, размещенный на его конце, мог поглощать до 60% отдачи. Клиновой затвор управлялся качанием спусковой рамы. Между пеньком ствола и зеркалом затвора для выдерживания зазора и продления срока службы ружья затвор оснащался передним сменным вкладышем. В затворе устанавливался курковый ударный механизм. При опускании затвора курок взводился. Затвор сверху закрывался щитком, который автоматически откидывался при отпирании. Спусковой механизм состоял их шептала курка, спускового крючка и флажкового предохранителя. Флажок предохранителя размещался сверху сзади гнезда затвора. При его левом положении (становилась видна буква «S») запирались затвор и шептало. Ударно-спусковой механизм в целом был слишком сложным, а система очень чувствительной к засорению. В окне ствольной коробки слева устанавливался механизм экстракции стреляных гильз. После опускания затвора (отпирания) гильза выбрасывалась через окно в прикладе ползунком экстрактора назад-вниз. В Pz.B-39 имелись складной приклад (вперед и вниз) с трубкой под левую руку и подушкой амортизатора, деревянное цевье, поворотная ручка и ремень для переноски. Кольцевое ограждение защищало мушку. Общая длина противотанкового ружья, конструкция «ускорителей» и сошек были аналогичны Pz.B 38. Противотанковое ружье выпускалось в Германии фирмой «Рейнметалл-Борзиг» и в «присоединенной» Австрии фирмой «Штейр». Необходимо отметить, что в сентябре 1939 года на вооружении вермахта имелось лишь 62 противотанковых ружья, к июню 1941 года их количество уже составляло 25 298. Противотанковые ружья включали практически во все подразделения СВ вермахта: по состоянию на 1941 год в пехотной, саперной, горно-пехотной и мотопехотной ротах имелось звено противотанковых ружей по 3 ед. оружия, мотоциклетный взвод имел 1 противотанковое ружье, разведывательный отряд моторизованной дивизии – 11 противотанковых ружей. При большей маневренности и меньшей массе, по сравнению с предшественником, ружье Pz.B-39 имело большую отдачу. Другим характерным недостатком ружья была тугая экстракция гильзы. Кроме того, при отпирании к спусковой раме необходимо было прилагать большое усилие. По своим характеристикам Pz.B-39 довольно быстро устарело. Например, германские воздушно-десантные части отказались от ружья уже в 1940 году после Критской операции.

Интересная конструкция была чешского магазинного 7,92-миллиметрового противотанкового ружья под тот же патрон, известное под обозначением MSS-41, которое появилось в 1941 году и применявшееся вермахтом. Противотанковое ружье выпускалось на заводе «Ваффенверке Брюнн» («Чешска Зброевка»). Магазин размещался позади пистолетной рукоятки. Перезаряжение производилось движением ствола вперед-назад. Затвор был частью неподвижного затыльника, сцепляясь со стволом соединительной муфтой которая была посажена на ствол при помощи резьбы. Поворот муфты происходил движением пистолетной рукоятки вперед и вверх. Дальнейшим движением рукоятки ствол продвигался вперед. Перфорированный кожух служил даправляющей для ствола с муфтой. Ствол в переднем положении ударял выступом по ползуну отражателя, а отражатель, повернувшись, выбрасывал гильзу вниз. Во время обратного движения ствол «наезжал» на следующий патрон. При повороте пистолетной рукоятки вниз ствол запирался с затвором. Ударный механизм — ударникового типа. Взвод ударника происходил при перезаряжании. На случай осечки был предусмотрен специальный рычаг для взведения ударника – для повторного спуска отпадала необходимость перезарядки. Спусковой механизм был собран в рукоятке. На ее левой стороне размещался флажковый предохранитель, который запирал в заднем положении защелку муфты и спусковую тягу. Прицельные приспособления – мушка и прицел – откидные. На стволе крепился активный дульный тормоз. Магазин – секторной формы, коробчатый, сменный, на 5 патронов. Чтобы уменьшить высоту оружия он крепился слева, вниз под углом 45 градусов. После подачи нового патрона, оставшиеся удерживались при помощи рычага отсечки. На походе приклад с подушкой, «щекой» и наплечником откидывался вверх. Противотанковое ружье имело складные сошки. Для переноски имелся ремешок. Чешское противотанковое ружье, имея те же баллистические качества, что и Pz.B-39, отличалось компактностью: длина в походном положении составляла 1280 миллиметров, в боевом – 1360 миллиметров. Однако производство противотанкового ружья было сложным и оно не получило распространения. Одно время его применяли части войск СС.

В Германии еще до начала Второй мировой войны сформулировали требования к более мощному противотанковому ружью. Очевидно, свою роль здесь сыграли опыт использования 20-миллиметровых пушек «Эрликон», эффективность которых была продемонстрированная в Испании в борьбе с германскими и итальянскими танками. Наиболее соответствующим германским требованиям была 20-миллиметровое противотанковое ружье «Золотурн» системы Ракале и Херлаха, тем более что в его основе лежала 20-миллиметровая авиационная пушка Эрхарда ,применявшаяся в Первой мировой войне.

В канале ствола имелось 8 правосторонних нарезов. В автоматике использовалась схема отдачи ствола при его коротком ходу. Запирание канала ствола осуществлялось при повороте муфты, которая была установлена на его казенной части, и захождении ее выступов за боевые выступы продольно скользящего затвора. Во время движения ствола и затвора назад при отдаче, выступ муфты входил в наклонный паз короба, муфта поворачивалась, и происходило отпирание. Ствол ружья останавливался, при этом затвор продолжал двигаться назад, производилось выбрасывание гильзы, взводился ударный механизм. Цикл перезаряжания заканчивал под действием возвратной пружины. Для перезаряжания вручную использовался качающийся рычаг, расположенный на правой стороне короба.

Отдачу 20-миллиметрового патрона «Золотурн» (20×105 В) частично поглощал активный дульный тормоз, узел сошек и амортизатор на затылке приклада. Вблизи центра тяжести ружья крепились складные сошки. Для фиксации прицела и дополнительной опоры под прикладом имелась откидная опора регулируемой высоты. С левой стороны горизонтально крепился коробчатый магазин на 5 или 10 патронов.

Противотанковое ружье с 1934 года выпускалось «Ваффенфабрик Золотурн АГ» под обозначением S-18/100. Оно состояло на вооружении в Венгрии (36М), Швейцарии и Италии. После разработки патрона «длинный золотурн» (20×138 В), имеющего большую мощность, под него разработали модель ружья S-18/1000. Несколько доработанное компанией «Рейнметалл-Борзиг», это 20-миллиметровое противотанковое ружье под обозначением Pz.B-41 приняли на вооружение. Ружье имело реактивный дульный тормоз. В небольшом количестве Pz.B-41 использовалось на Восточном фронте и в итальянской армии.

Уже во время боевых действий в Европе против английских и французских войск в 1940 году немцы убедились в необходимости усиления противотанковых средств пехоты – на это наводили английские танки Мк II «Матильда». В первые месяцы войны против Советского Союза стала очевидна неэффективность 7,92-миллиметрового противотанкового ружья против КВ и Т-34. Уже в 1940 году германским Управлением вооружений была активизирована работа над более мощным и при этом относительно легким противотанковым оружием. В конце 1941 года на вооружение вермахта было принято так называемое «тяжелое противотанковое ружье» 2,8/2 cm s.Pz.B-41 (не следует путать с 20-миллиметровым ружьем Pz.B-41 системы «Золотурн») имеющее коническое сверление канала ствола. На советско-германском фронте это орудие захватили зимой 1942 года, англичане захватили его в мае 1942 года в Северной Африке. Данное противотанковое ружье являлось реализацией схемы, ранее отработанной теоретически и экспериментально. Конструкцию конической пули, которая реализовывала «принцип пробки и иголки» (небольшая поперечная нагрузка в канале ствола и высокая нагрузка на траектории), предлагал Бэк в Пруссии еще в 60-х годов XIX века. В 1905 году винтовка с коническим каналом ствола, сужающимся к дулу, пулей специальной формы и особыми нарезами предлагалась русским изобретателем Другановым и рассчитанная генералом Роговцевым, а в 1903 04 годах патент на ружье, имеющее конический ствол, получил немец профессор К. Пуфф. Широкие эксперименты с коническим стволом были проведены инженером Г. Герлих в 20-30-е годы. Он даже попытался выпустить свою «сверхвинтовку» на рынок вначале как охотничью, а позднее и как противотанковое ружье. Конструкция ствола противотанковой винтовки Герлиха имела конический участок и цилиндрические отрезки в казенной и дульной его части. Нарезы (у казенной части наиболее глубокие) к дульному срезу сходили на нет. Это позволяло более рационально использовать давление пороховых газов необходимое для разгона пули. Это осуществлялось за счет увеличения среднего значения давления при том же максимальном. Начальная скорость пули у опытного 7-миллиметрового противотанкового ружья системы Герлиха составляла до 1800 метров в секунду. Снаряд (Герлих в своих рекламных статьях называл его «ультра-пуля») имел сминаемые ведущие пояски. При движении по каналу ствола они вдавливались в специальные выточки на снаряде. Высокая поперечная нагрузка пули, вылетевшей из канала ствола, обеспечивала высокое пробивное действие и сохранение скорости на всей траектории ее полета. Работы Герлиха в то время привлекли всеобщее внимание, однако даже в Германии на практике применялись мало. В Чехословакии в конце 30-х Х.К. Яначек взяв за основу «ультра-принцип» Герлиха» создал противотанковое ружье калибра 15/11 миллиметров. После захвата Чехословакии опытные образцы данных противотанковых ружей попали в руки оккупантов, однако не вызвали интереса.

Так как к 1940 году были улучшены качества брони, а толщина бронирования машин значительно возросла, пришлось прибегнуть к большим калибрам. Калибр ствола s.Pz.B-41 составлял в казенной части — 28 миллиметров, в дульной — 20 миллиметров, при длине 61,2 калибра. В канале ствола имелось два конических перехода, то есть снаряд обжимался дважды. Ствол был оснащен активным дульным тормозом. В массивном казеннике имелось гнездо для клинового горизонтального затвора. Противотанковое ружье снабжалось своего рода лафетом (наподобие артиллерийского) с поворотным верхним станком. Имелись раздвижные станины с откидными сошками и штампованные колеса с резиновыми шинами. Ствол с затвором и казенником скользил в направляющих люльки, закрепленной в гнездах верхнего станка на цапфах. Верхний станок был связан с нижним боевым штырем. Отсутствие подъемного механизма облегчало и упрощало конструкцию. Для работы поворотного механизма использовался небольшой маховик. Угол возвышения составлял до +30°, наведения по горизонтали — до ±30°. Скорострельность составляла до 30 выстрелов в минуту, которая зависела от условий работы и тренированности расчета. Оружие оснащалось прикрытием в виде двойного щита. В его левой части сверху делался вырез необходимый для прицеливания. Оптический прицел, вынесенный влево, также имел двойной щиток. Общая масса системы равнялась 227 килограммам, то есть вдвое меньше, чем у 37-миллиметровой противотанковой пушки Рак 35/36 вес которой составлял 450 килограмм. «Тяжелое противотанковое ружье» было чисто позиционным – то есть размещаемым на специально подготовленных позициях – противотанковым средством. Однако появление данного оружия на фронте стало одной из причин, заставивших советских танкостроителей опять поднять вопрос улучшения бронезащиты. Советские войска в январе 1944 года захватили другой вариант s.Pz.B-41, имевший вес 118 килограмм. Это было сделано за счет внесения изменений в установку – однохоботовый нижний станок оснащался трубчатой станиной и штампованными полозками, устанавливались небольшие колеса-дутики. Лафетом обеспечивалась круговая горизонтальная наводка (при максимальном угле возвышения — в секторе 30°), а вертикальная – от -5 до +45°. Высота линии огня составляла от 241 до 280 миллиметров. s.Pz.B-41 для переноски разбиралось на 5 составных частей. Основной щит часто снимался для лучшей маскировки.

Для s.Pz.B-41 создали унитарный патрон, имеющий бронебойно-осколочным снаряд 28cm Pzgr.41 (масса 125 грамм) со стальным бронебойным сердечником и алюминиевым острым колпачком (пули Герлиха такого сердечника не имели). Общая конструкция снаряда соответствовала патенту Герлиха 1935 года – с двумя поясками имеющих форму конической юбки и выточки позади них. В переднем пояске имелось пять отверстий, которые якобы способствовали симметричному обжатию пояска. 153-граммовым зарядом пироксилинового пороха (трубчатое зерно) прогрессивного горения обеспечивалась начальная скорость снаряда равная 1370 метрам в секунду (то есть около 4М – и сегодня «гиперзвуковые» противотанковые снаряды считаются наиболее перспективными средствами). Патрон имел бутылочную латунную гильзу длиной 190 миллиметров с выступающей закраиной, капсюль – С/13 nА. Общая длина снаряда составляла 221 миллиметр. Бронепробиваемость s.Pz.B-41 с использованием бронебойного снаряда составляла на дальности 100 метров – 75 миллиметров, 200 метров – 50 миллиметров, 370 метров – 45 миллиметров, 450 метров – 40 миллиметров. Таким образом, имея меньшие размеры и массу «тяжелое противотанковое ружье» по эффективности борьбы с бронемашинами было сравнимо с 37-миллиметровой противотанковой пушкой. Поскольку «тяжелое противотанковое ружье» по сути, являлось пехотным орудием, для расширения возможностей был создан осколочный патрон с гранатой 28cm Spgr.41 (масса гранаты – 93 грамма, заряда взрывчатого вещества – 5 грамм) с метательным зарядом 139 грамм, головным взрывателем мгновенного действия. Гильза и общая длина соответствовали s.Pz.B-41. Патроны укупоривались в металлические лотки по 12 штук.

Кроме 28/20-миллиметрового противотанкового ружья в Германии выпускались противотанковые пушки имеющие «конический» канал ствола – 42/22-миллиметровая 4,2cm Pak.41 (масса – 560 килограмм) и 75/55-миллиметровая 7,5cm Pak.41 (масса от 1348 до 1880 килограмм). Эти пушки обладали неплохими баллистическими показателями, однако производство систем имеющих «конический» ствол было дорогостояще и технологически сложно – свойство, которое было неудобным для противотанковых оружий переднего края. Также «конический» ствол имел низкую живучесть. Подкалиберный снаряд те же задачи решал с большим успехом даже при «традиционных» стволах. Принятие подкалиберных катушечных снарядов к штатным 37-мм и 50-мм противотанковым пушкам дало больший эффект, поэтому в 1943 году выпуск орудий имеющих конический стволом прекратили. В те годы отработать конструкцию подкалиберной пули не удалось, поэтому противотанковых ружей не получили подобных патронов.

Перед войной на вооружение британской армии поступило магазинное противотанковое ружье, разработанное капитаном Бойсом, занимавшим должность помощника начальника КБ завода «Ройал Смол Армз» в г.Энфилд в 1934 году. Первоначально ружье разрабатывалось под 12,7-миллиметровый патрон «виккерс» для крупнокалиберного пулемета. Разработку вели в рамках работ Британского Комитета легкого вооружения под кодовым обозначением «Станчен» (Stanchion — «подпорка»). Противотанковое ружье после принятия на вооружение получило обозначение Mkl «Бойс». Его калибр был увеличен до 13,39 миллиметров («.550»). Патрон оснащался бронебойной пулей со стальным сердечником. Начиная с 1939 года на вооружении каждого пехотного взвода должно было стоять одно противотанковое ружье. С конца 1936 года ружье «Бойс» выпускал завод «BSA» («Бирмингэм Смол Армз») в Бирмингеме. Первый заказ выполнили лишь к началу 1940 года, после чего сразу поступил новый заказ. Сообщалось что в производстве также участвовали «Ройал Смол Армз» и «Бойс».

Противотанковое ружье состояло из ствола и ствольной коробкой, рамы имеющей складную сошку, магазина, затвора, затыльника. Канал ствола имел 7 правосторонних нарезов. Коробчатый дульный тормоз крепился на дульной части ствола. Ствол в ствольной коробке крепился на резьбе. При выстреле они несколько смещались вдоль рамы, и поглощали часть энергии отдачи, сжимая пружину амортизатора – такое сочетание «упругого лафета» и дульного тормоза, заимствованное у артиллерийских систем, снижало действие отдачи и предотвращало подпрыгивание орудия под действием отдачи. Запирание канала ствола происходило при повороте продольно скользящего затвора имеющего в передней части шесть боевых выступов расположенных в три ряда и изогнутой рукояткой. В затворе был собран ударник оснащённый кольцом, винтовая боевая пружина, отражатель и невращающийся выбрасыватель. Взявшись за кольцо, ударник ставился на предохранительный или боевой спуск. Боек к ударнику крепился соединительной муфтой.

Противотанковое ружье имело спусковой механизм простейшего типа. С левой стороны ствольной коробки находился флажковый предохранитель, запиравший ударник в заднем положении. Вынесенные влево прицельные приспособления включали мушку и прицел с установкой диоптра 300, 500 метров, или только 300 метров. Коробчатый однорядный магазин устанавливался сверху. Пистолетная рукоятка имела наклон вперед. На металлическом затыльнике имелся резиновый амортизатор, на левой стороне «щеку», рукоятку, в нем же размещалась масленка. Сошка Т-образной формы. Также встречались противотанковые ружья с «двуногими» складными сошками. Ружье «Бойс» переносилось одним солдатом за спиной на ружейном ремне.

Впервые противотанковые ружья «Бойс» в боевых условиях применила не британская, а финская армия – Великобритания спешно поставила Финляндии эти ружья во время советско-финляндской войны 39-40 годов. В 1940 году к 13,39-миллиметровому патрону ввели пулю с пластиковым ведущим пояском и вольфрамовым сердечником, но применялись они ограниченно – вероятно, из-за большой стоимости производства. Заказы армии на противотанковые ружья «Бойс» выдавались до января 1942 года — к этому времени ружья стали малоэффективны. Однако в 1942 году выпустили модель «Бойс» Mkll имеющую укороченный ствол и предназначавшуюся для ВДВ. В том же году изготовили опытную модель «Бойс» имеющую коническое сверление канала ствола (вероятно, свое влияние оказали польские германские работы), но в серию она не пошла. Всего выпустили около 69 тыс. «Бойс», часть из которых была поставлена Канаде и США.

В место противотанковых ружей «Бойс» на вооружении британской армии были приняты гранатометы «PIAT». «Бойс» также передавались польским частям в составе Британской армии. Приблизительно 1,1 тыс. ед. поставили по ленд-лизу Красной Армии, однако успехом они не пользовались. В тоже время германские войска трофейными «Бойс» пользовались весьма охотно. Необходимо заметить, что перебравшийся в Англию чешский конструктор Яначек во время войны разработал коническую дульную насадку «Литлджон» для стрельбы из малокалиберных противотанковых пушек и штатных магазинных винтовок специальными снарядами и бронебойными пулями, но в боях подобное устройство не применяли.

В начале войны в Соединенных Штатах велись испытания 15,2-миллиметрового противотанкового ружья имеющего начальную скорость пули в 1100 метров в секунду, позже 14,5-миллиметрового противотанкового ружья, на которое предлагалось установить оптический прицел. Во время корейской войны испытали – правда, неудачно – 12,7-миллиметрового противотанкового ружья.

Теперь рассмотрим зарубежные противотанковые ружья «минимального артиллерийского» калибра. Тяжелые 20-миллиметровые самозарядные противотанковые ружья стояли на вооружении армий Германии, Финляндии, Венгрии, Японии.

Швейцарское 20-миллиметровое самозарядное противотанковое ружье «Эрликон» применявшееся вермахтом создали на базе «противотанкового пулемета» этой же компании. В автоматике использовалась отдача массивного свободного затвора. Ружье имело магазинное питание (за основу опять же была взята германская схема пушки Беккера). Вес противотанкового ружья равнялся 33 килограммам (что делало его самым легким в данном классе), длина ружья составляла – 1450 миллиметров при длине ствола – 750 миллиметров. Начальная скорость 187-граммовой «пули» — 555 метров в секунду, бронепробиваемость на 130 метрах – 20 миллиметров, на 500 метрах – 14 миллиметров. Кроме бронебойного использовались патроны с осветительным, зажигательным и осколочно-фугасным снарядами – боекомплект заимствовали от пушки.

Японское противотанковое ружье «Тип 97» (то есть модели 1937 года – согласно японскому летоисчислению это был 2597 г. «от основания Империи», также противотанковое ружье известно как «Кйяна Шики») разработали на основе авиационной автоматической пушки. Оно разрабатывалось под патрон «Тип 97» (20×124), который имел два варианта — с осколочным и бронебойным снарядами.

Противотанковое ружье состояло из ствола, ствольной коробки, подвижной системы (затворная рама, клин, затвор), противооткатного устройства, магазина и станка-люльки. В автоматике был использован принцип отвода пороховых газов. В средней части ствола снизу имелась газоотводная камера и регулятор на 5 положений. Камера трубкой соединялась с газораспределителем. На стволе крепился активно-реактивный дульный тормоз, выполненный в виде цилиндрической коробки имеющей продольные щели. Соединение ствола и ствольной коробки – сухарное. Вертикально перемещающийся клин запирал канала ствола затвором. Характерная особенность системы – затворная рама с двумя возвратно-боевые пружинами и штоками-поршнями. Рукоятка перезаряжания размещалась справа сверху и выполнялась отдельно. В ствольной коробке размещалась затворная задержка, которая выключалась при присоединении магазина. На противотанковой винтовке имелся ударниковый ударный механизм. Ударник получал импульс от стойки затворной рамы через находящуюся в запирающем клине промежуточную деталь. Спусковой механизм, собранный в спусковой коробке станка, включал: шептало, спусковой рычаг, спусковой крючок, спусковую тягу и разобщитель. Флажковый предохранитель, находящийся в задней части ствольной коробки, блокировал ударник в верхнем положении. Ствол и ствольная коробка перемещались вдоль станка-люльки на длину 150 миллиметров. В ее желобе помещалось противооткатное устройство, которое включало две соосные пружины наката и пневматический тормоз отката. Противотанковое ружье были способно вести огонь очередями (поэтому в нашей печати оно иногда именуется «крупнокалиберным пулеметом»), однако имело слишком низкую кучность.

Прицельные приспособления – стойка с диоптром и мушка — были вынесены на кронштейнах влево. Кронштейны крепились к люльке. Сверху крепился коробчатый магазин. Патроны располагались в шахматном порядке. Окно магазина закрывалось крышкой. К люльке крепились приклад, имеющий резиновый амортизатор, наплечник и «щеку», рукоятка под левую руку и пистолетная рукоятка. Опору создавали задняя регулируемая опора и сошки, регулируемые по высоте. Их положение фиксировалось при помощи стопорных втулок. В люльке имелось два гнезда для подсоединения «двурогих» трубчатых рукояток переноски – спереди и сзади. С помощью рукояток противотанковое ружье могло переноситься тремя или четырьмя бойцами. К противотанковому ружью был разработан съемный щит, однако его практически не использовали. Ружье было достаточно устойчивым на позиции, однако был затруднен маневр огнем по фронту. Громоздкое «Тип 97» как правило, использовали в обороне. Расчеты предпочитали работать на заранее подготовленных позициях с пристрелянными рубежами и точками. Два противотанковых ружья было в составе пулеметной роты пехотного батальона. Пехотная дивизия имела менее 72 противотанковых ружей – маловато для эффективных действий против врага, располагающего большим количеством бронетехники.

Советские танкисты столкнулись с японскими противотанковыми ружьями «Тип 97» уже в 1939 году на Халхин-Голе. Впоследствии их ограниченно использовали на островах Тихого океана. Там они показали неплохие результаты в борьбе с американскими десантными БТР и легкими бронемашинами, однако против средних танков оказались малоэффективными. Противотанковое ружье «Тип 97» было призвано компенсировать недостаток противотанковой артиллерии, однако его выпускали в сравнительно небольшом количестве, поэтому оно не решило поставленной задачи. Разработанные к концу войны противотанковые гранатометы и противотанковые ружья японская промышленность поставить на производство не успела.

Систему финского противотанкового ружья L-39 разработал Аймо Лахти. За основу им была взята собственная авиационная пушка образца 1938 г. При этом был усилен патрон (20×138). Автоматика L-39 также была построена на системе отвода пороховых газов. Противотанковое ружье состояло из ствола имеющего газовую камеру, плоский дульный тормоз и дырчатый деревянный кожух, спусковой рамы, ствольной коробки, спускового, ударного и запирающего механизмов, прицельных приспособлений, магазина, затыльника и сошки. Газовая камера — закрытого типа, с направляющей трубкой и газовым регулятором (4 положения). Ствол и ствольная коробка соединялись гайкой. Сцепление затвора со ствольной коробкой — вертикально перемещающимся клином. Отпирание и запирание производилось выступами затворной рамы, которая была выполнена отдельно от штока с поршнем. ударник с боевой пружиной, досылатель и выбрасыватель монтировались в затворе. Качающаяся рукоятка перезаряжания находилась справа.

Отличительной чертой финского противотанкового ружья было два спусковых механизма: задний – для удержания подвижной системы на боевом взводе, передний – для удержания ударника. Перед пистолетной рукояткой, внутри спусковой скобы находилось два спусковых крючка: нижний — для заднего спускового механизма, верхний — для переднего. Флажковый предохранитель, расположенный с левой стороны ствольной коробки в переднем положении блокировал спусковой рычаг переднего спускового механизма. Последовательный спуск вначале подвижной системы, а потом ударника предотвращал случайный выстрел, а также не позволял осуществлять слишком быструю стрельбу. Прицельные приспособления включали секторный прицел, размещенный на ствольной коробке и мушку на стволе. Коробчатый секторный магазин, имеющий большую для противотанкового ружья емкость и шахматное расположение патронов крепился сверху. На марше окно магазина закрывалось откидным щитком. Затыльник оснащался регулируемым по высоте резиновым плечевым упором и деревянной накладкой — «щекой». На походе сошка-двунога отделялась от ружья а также была снабжена лыжами. В узел сошек входил небольшой уравновешивающий пружинный механизм. Обращенные вперед упоры могли крепиться винтами на сошках – ими противотанковое ружье опиралось на бугор, бруствер окопа и тому подобное. В конструкции противотанкового ружья виден учет специфических северных условий эксплуатации – в ствольной коробке минимум отверстий, щиток окна магазина, на сошках лыжи, деревянный кожух, расположенный ствола, удобный для переноски в холодную погоду.

Противотанковое ружье с 1940 по 1944 год выпускалось государственной компанией VKT. Всего было выпущено 1906 противотанковых ружей. С 1944 года L-39 перешло в разряд «вспомогательных» средств ПВО – такая судьба постигла многие противотанковые ружья. В СССР также предпринимались попытки создать более мощные противотанковые ружья «артиллерийских» калибров, однако такой путь «укрупнения» уже был бесперспективным. В 1945 году А.А. Благонравов, крупный отечественный специалист-оружейник, писал: «В существующем виде противотанковые ружья исчерпали свои возможности… Самые мощные (20-миллиметровые РЕС), которые стоят на грани перерастания в артсистемы, не способны эффективно бороться с современными самоходными орудиями и тяжелыми танками».

Заметим что этот вывод относился к этому типу оружия, как противотанковому средству. После войны «нишу» противотанковых ружей этом плане прочно заняли реактивные противотанковые гранатомёты – их не случайно называли «реактивными противотанковыми ружьями». Но в 80-е началось своеобразное возрождение противотанковых ружей в виде крупнокалиберных снайперских винтовок – во Вторую мировую противотанковые ружья пытались оснастить оптическими прицелами для использования на больших дистанциях. Крупнокалиберные винтовки данного типа предназначены или для поражения живой силы на значительном удалении, или для штурмовых действий (короткоствольные модели), или для поражения точечных объектов (средств разведки, управления и связи, защищенных огневых точек, антенн спутниковой связи, РЛС, легких бронемашин, транспортных средств, БПЛА, зависших вертолетов). К последнему типу, который наиболее близок прежним противотанковым ружьям, можно отнести американские 12,7-милимметровые М82 А1 и А2 «Баррет», М88 «МакМиллан», венгерские 12,7-имллиметровую «Гепард» М1 и 14,5-миллиметровую «Гепард» М3, российские 12,7-миллиметровые ОСВ-96 и КСВК, австрийскую 15-миллиметровую IWS-2000, южноафриканскую 20-миллиметровую NTW. В этом типе стрелкового оружия зачастую используются подходы, отработанные противотанковых ружьях — патроны заимствуются от авиационных пушек или крупнокалиберных пулеметов, либо разрабатываются специально, некоторые конструктивные черты напоминают противотанковые ружья Второй мировой войны. Интересны делавшиеся во времена Второй мировой войны попытки применять противотанковые ружья в качестве вооружения легких бронемашин. Так например, в 1942 году 14,5-миллиметровое противотанковое ружье вместо пулеметов установили на партии легких бронеавтомобилей БА-64 (СССР), германское 28/20-миллиметровое s.Pz.B-41 было установлено на легком двухосном бронеавтомобиле SdKfz 221 («Хорьх»), 20-миллиметровое 36М «Золотурн» — на легком «Туран I», английское 13,39-миллиметровое «Бойс» — на танке Мк VIC, бронеавтомобиле «Хамбер МкIII» и «Моррис-I», гусеничных БТР «Юниверсал», узкоколейных легких бронепоездах территориальной обороны. БТР «Юниверсал» оснащенный противотанковым ружьем «Бойс» поставлялся в Советский Союз в рамках ленд-лиза.

Почти всеми довоенными наставлениями и уставами рекомендовался сосредоточенный пулеметно-ружейный огонь по танкам – по опыту локальных войн 20-х годов и первой мировой войны – как правило, по смотровым щелям с дальностей до 300 метров. Такой огонь реально играл чисто вспомогательную роль. В ходе ВОВ в РККА отказались от выделения в обороне стрелков с автоматическими винтовками и групп пулеметов для обстрела танков – стрелковое оружие было необходимо в первую очередь против живой силы, а обстрел танков желаемого эффекта не давал даже при применении бронебойных пуль. Имевшиеся винтовочные патроны с бронебойными пулями нормального калибра пробивали броню до 10 миллиметров на удалении 150-200 метров и могли использоваться только для стрельбы по укрытиям или легким бронемашинам. Так, генерал армии США М. Риджуэй вспоминал, как ему в Арденнах удалось подбить с 15 метров из винтовки «Спрингфилд» бронебойной пулей легкое германское САУ пока гранатометчик, находившийся рядом, возился с «базукой» забитой снегом.

Источник информации:
Журнал «Техника и вооружение» Семен Федосеев «Пехота против танков»

topwar.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
