Пулемёт MG-34/42

Пулемёт MG-34/42 - стрелковое автоматическое оружие, устанавливаемое при стрельбе на специально сконструированную для него опору и предназначенное для поражения пулями различных наземных, надводных и воздушных целей. Германская армия вступила в войну с единым пулеметом MG-34, MG-42 и опыт боевого применения целиком подтвердил правильность концепции единого пулемета, применяемого в качестве ручного, станкового, зенитного, танкового.

Из истории создания пулемёта MG-34/42

В начале 1930-х гг. на основе опыта, полученного в Первой мировой войне, немцы выдвинули концепцию так называемого универсального пулемета, который мог бы использоваться как в качестве ручного на уровне взвода пехоты, так и в качестве станкового на уровне батальона. Таким первым единым пулеметом в истории армейского стрелкового оружия стал MG-34 (Maschinengewehr-34).

Пулемет MG-34 был разработан немецкой компанией Рейнметалл (Rheinmetall-Borsig) по заказу немецкой армии. Разработкой пулемета руководил Луис Штанге (Louis Stange)

, однако при создании пулемета использовались наработки не только компании Рейнметалл и ее дочерних компаний, но и других фирм, таких как Маузер-Верке, например. Пулемет был официально принят на вооружение Вермахта в 1934 году и вплоть до 1942 года официально являлся основным пулеметом не только пехоты, но и танковых войск Германии. В 1942 году вместо MG-34 на вооружение был принят более совершенный пулемет MG-42, однако производство MG-34 не прекратилось вплоть до конца Второй Мировой войны, так как он продолжал использоваться в роли танкового пулемета в силу большей приспособленности к этому по стравнению с MG-42.

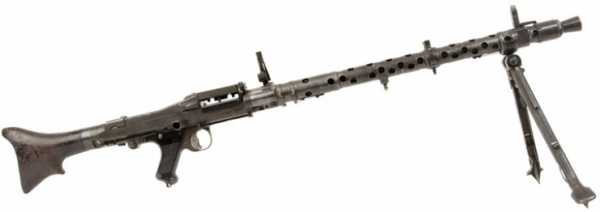

MG-34

MG-34 в первую очередь достоин упоминания как первый единый пулемет, когда либо принятый на вооружение. В нем воплотилась выработанная Вермахтом на опыте 1 Мировой войны концепция универсального пулемета, способного выполнять роль как легкого ручного пулемета, используемого с сошек, так и станкового, используемого с пехотного или зенитного станка, а также танкового, используемого в спаренных и отдельных установках танков и боевых машин. Подобная унификация упрощала снабжение и обучение войск, обеспечивала высокую тактическую гибкость.

Пулемет MG-34 построен на основе автоматики с коротким ходом ствола. Запирание ствола осуществляется затвором с вращающейся боевой личинкой, на которой выполнены боевые упоры в виде сегментов винтовой резьбы. Запирание осуществляется за специальную муфту, жестко зафиксированную на казенной части ствола. Вращение боевой личинки затвора осуществляется при взаимодействии раположенных на ней роликов с фигурными пазами, выполенеными на внутренних стенках ствольной коробки. Оси роликов расположены перпендикулярно оси затвора, на его противоположных сторонах. Кроме управления запиранием и отпиранием, эти же ролики служат и ускорителями затвора, взаимодействуя после его отпирания со специальными фигурными скосами на ствольной муфте. Для повышения надежности работы автоматики пулемет имеет дульный усилитель отката, использующий давление пороховых газов на дульный срез ствола для придания ему дополнительного ускорения при откате. Этот же дульный усилитель одновременно служит и пламегасителем. Кожух ствола цилиндрический, с круглыми вентиляционными отверстиями. У танкового варианта MG-34 кожух ствола сплошной, усиленный. Ствольная коробка цилиндрической формы, фрезерованная, соединяется с кожухом ствола продольной осью на правом боку и защелкой на левом. Ствольная коробка может откидываться относительно кожуха ствола вверх и вправо, открывая казенную часть ствола. Таким образом, смена ствола может быть осуществлена за считанные секунды, однако пулеметчику потребуется теплозащита для извлечения горячего ствола, так как он не имеет каких-либо ручек для этой цели, поэтому в комплект пулемета обязательно входила асбестовая руковица. Горячий ствол просто извлекался из кожуха назад, на его место ставился холодный, после чего ствольная коробка поворачивалась в исходное положение.

MG-34 вел огонь с открытого затвора, УСМ предусматривал возможность ведения огня как одиночными выстрелами, так и очередями. Для выбора режима огня служил сдвоенный спусковой крючок - нажатие на его верхнюю часть вызывало одиночные выстрелы, на нижнюю - автоматический огонь. Предохранитель, запиравший шептало, расположен на правой стороне пистолетной рукоятки.

Питание пулемета могло осуществляться лентой, подаваемой справа или слева. Выбор направления движение ленты осуществлялся перестановкой подающих пальцев лентопротяжного механизма, а также сменой фигурного рычага, приводящего в действие механизм и раположенного под откидной крышкой лентопротяга. Рычаг имел на своей нижней поверхности фигурный паз, в котором двигался вертикальный штифт, выполненный на верхней поверхности затвора. Стандартная металлическая лента выполнялась в виде секций по 50 патронов. В варианте ручного пулемета одна такая секция размещалась в жестяном коробе в виде усеченного конуса, крепившемся к ствольной коробке. В варианте станкового пулемета лента собиралась из 5 секций общей емкостью в 250 патронов и размещалась в отдельном коробе.При необходимости крышка ствольной коробки с рычагом лентопротяга могла быть заменена на специальную крышку с адаптером для питания из 75-патронных магазинов от авиационного пулемета MG-15. Магазины были выполнены из жести и имели форму двойного барабана, с поочередной подачей патронов из правой и левой половин.

Пулемет MG-34 комплектовался складной двуногой сошкой, которая могла крепиться либо в дульной части кожуха, что обеспечивало большую стабильность пулемета при ведении огня, либо в задней части кожуха, перед ствольной коробкой, что обеспечивало больший сектор огня. В варианте станкового MG-34 размещался на станке-треноге довольно сложной конструкции. Станок имел специальные механизмы обеспечивающие автоматическое рассеяние по дальности при стрельбе по удаленным целям, буффер отдачи, отдельный узел управления огнем, крепление для оптического прицела. Этот станок обеспечивал ведение огня только по наземным целям, но мог комплектоватьс специальным адаптером для стрельбы по воздушным целям. Кроме того, имелся специальный легкий станок-тренога для стрельбы по воздушным целям.

В целом, MG-34 являлся весьма достойным оружием, однако к его недостаткам в первую очередь относится повышенная чувствительность к загрязнению механизмов. Кроме того, он был слишком трудоемок в производстве и требовал слишком много ресурсов, что было неприемлимо для условий военного времени, тебовавшего производить пулеметы в огромных количествах. Именно поэтому на свет появился гораздо более простой в производстве и надежный пулемет MG-42, использовавший более прогрессивные технологии. Тем не менее MG-34 являлся весьма грозным и универсальным оружием, заслужившим свое почетное место в истории стрелкового оружия.

Он мог одновременно играть роль и легкого ручного пулемета, и станкового, используемого с пехотного или зенитного станка, и танкового, устанавливаемого на танках и боевых машинах. В 1934 г. "7,92-мм единый пулемет MG-34" был принят на вооружение немецкой армии, а к началу Второй мировой войны у немцев уже насчитывалось более 84 тысяч таких пулеметов.

MG-42 был создан в малоизвестной компании "Гроссфус" (Metall und Lackierwarenfabrik Johannes Grossfuss AG)и принят на вооружение вермахта в 1942 г. Пулемёт был запущен в производство на самой фирме "Гроссфус", а также на заводах Маузер-верке, Густлофф-верке и других. Производство MG-42 продолжалось в Германии вплоть до окончания войны и общий выпуск составил не менее 400 000 пулеметов. При этом производство MG-34, несмотря на его недостатки, полностью свернуто не было, так как он, в силу некоторых конструктивных особенностей (способ смены ствола, возможность подачи ленты с любой стороны) более подходил для установки на танках и в боевых машинах.

Новый пулемет весил всего 12 кг (сравните с пулеметом Максим весом в 60 кг), позволял вести огонь как одиночными выстрелами, так и очередями и в своей универсальности имел массу преимуществ. Естественно, что минимальные изменения в конструкции пулемета при смене поля деятельности были необходимы. К разным вариантам прилагались соответствующие станки. В качестве ручного пулемета на сошках MG-34 давал возможность вести плотный заградительный огонь. В качестве станкового с него можно было вести стрельбу из положений лежа, сидя и с колена. На нем даже можно было смонтировать оптический прицел для стрельбы на дистанции до 2500 м. При отсутствии станка из MG-34 можно было стрелять по воздушным и наземным целям, держа его на плече второго номера расчета, а можно было устанавливать на зенитную треногу для стрельбы по самолетам на высоте до 1 км. Отдельные модификации различались также конструкцией ствола и кожуха. Как и некоторые другие немецкие марки оружия, MG-34 был крайне чувствителен к загрязнению. Похоже, немцам с их педантичностью и тягой к аккуратности просто в голову не могло прийти, что их оружие столкнется с совершенно негерманской грязью и пылью. Это качество пулемета значительно снижало его эффективность на Северно-Африканском и Восточном фронтах. Кроме того, его производство обходилось в 327 рейхсмарок, что было недешево по тем временам. Все это привело к необходимости переделки MG-34 и в 1942 г. на вооружение был принят новый универсальный пулемет MG-42.

Технические характеристики пулемёта MG-34

Калибр, мм 7,92x57.

Длина, мм 1225.

Длина ствола, мм 600.

Скорострельность, выстр./мин. 800-900.

Масса, кг 12,1.

Масса станка лёгкого/тяжелого, кг 6,57/23,6.

Масса ствола, кг 2.

Прицельная дальность, м 2000.

Ёмкость ленты, патроны, шт. 50.

Масса ленты, кг 1,5.

Масса/число патронов носимого боекомплекта 8,35 кг/250 шт.

Начальная скорость пули, м/с 755.

Пулемёт MG-42

Единый пулемет MG-42 поступил на вооружение вермахта взамен MG-34. По сравнению с пулеметом MG-34 он значительно проще и имеет значительно больший темп стрельбы. Кроме того, основные детали пулемета изготовляются штамповкой, что облегчает массовое изготовление пулеметов в военное время. Стрельба из пулемета может производится как с сошки, так и со станка. Для пулемета MG-42 применяются патроны типа Маузера, что и для пулемета MG-34.По окончании войны карьера MG-42,широко признанного одним из лучших пулемётов Второй мировой войны, продолжилась.С конца 1950-х годов Германия принимает на вооружение варианты MG-42,с изменениями под патрон 7,62Х51 мм НАТО,сперва под обозначением MG-42/59, позже-MG-3. Этот же пулемёт состоит на вооружении в Италии, Пакистане (также производится), ещё в целом ряде стран.

Низкая технологичность, высокая стоимость и относительная сложность единого пулемета MG-34 послужили причиной замены его в 1942 году новым единым пулеметом MG-42, разработанным доктором Груновым из фирмы "Гроссфусс". Хотя в конструкции MG-42 использовались некоторые детали пулемета MG-34 (что облегчало переход к производству новой модели пулемета в условиях войны), в целом он является оригинальной системой с высокими боевыми характеристиками. Более высокая технологичность пулемета достигнута благодаря широкому применению штамповки и точечной сварки, а также сокращением числа деталей до 200.

Как и у MG-34 автоматика этого пулемета работает по принципу отдачи ствола (короткий отход), однако запирание затвора производится расположенными в боевой личинке роликами, которые при запирании разводятся в стороны скосами клина, а при отпирании сводятся скосами короба.

Пулемет имеет ударный механизм ударникового типа, смонтированный в затворе. Спусковой механизм позволяет вести только автоматический огонь. При этом обеспечивается исключительно высокий темп стрельбы - до 1200-1300 выстрелов в минуту, что, впрочем, отрицательно сказывается на устойчивости пулемета при стрельбе. Для обеспечения высокой точности стрельбу из пулемета рекомендовалось вести короткими сериями из 5-7 выстрелов.

С учетом использования MG-34 у пулемета MG-42 значительно упрощена смена - она выполняется одним человеком всего за 6 секунд. Запасной ствол и два затвора входят в комплект принадлежностей и запасных частей пулемета.

Для пулемета используются те же боеприпасы, что и для MG-34. Стрельба ведется как с сошки (типа пулемета MG-34), так и с универсального станка. Питание патронами при стрельбе производится только из гибкой металлической ленты на 250 или 50 патронов. Как и в случае MG-34, ленты могут соединяться друг с другом с помощью патрона. Конструкция падающего механизма позволяет подавать ленту только слева направо.

Пулемет имет предохранитель кнопочного типа, расположенный в пистолетной рукоятке. Предохранитель включается при нажатии на кнопку с правой стороны рукоятки до получения щелчка, при этом с левой стороны рукоятки становится видна буква "S". Предохранитель выключается при нажатии на кнопку с левой стороны рукоятки (также до щелчка), при этом с правой стороны рукоятки появляется буква "F".

Секторный прицел позволяет вести прицельный огонь на дальность до 2000 м. Возможно использование также оптического прицела. Для стрельбы по самолетам используется зенитный прицел.

Работы по совершенствованию пулемета велись и после его создания. Это привело к созданию модификации MG-42 (V) или MG-45. Вес этого пулемета составил 6,5 кг, а скорострельность была доведена до 2400 выстрелов в минуту. Но он появился слишком поздно и на вооружении вермахта не состоял.

Пулемет MG-42 выпускался до конца второй мировой войны. По неполным оцекам, за 1943-44 годы было выпущено более 350 тысяч пулеметов этого типа. После войны появилась его модификация MG-42/59 под стандартный 7,62-мм патрон НАТО. Этот пулемет был принят на вооружение армий многих старн мира, в том числе 8 стран-членов НАТО. В Югославии MG-42 производится со второй половины 50-х годов по обозначением M53.

Разработка это замечательного, по всем параметрам, оружия началась в 1938г. В 1942г. MG.42 был принят на вооружение. Боевое крещение пулемета состоялось в мотострелковых частях, группировки генерала Роммеля, в битве при Газала, в Тунисе, в мае-июне 1942 г. При всех сохранившихся достоинствах MG.34 он был гораздо проще, технологичнее и надежнее. Кол-во деталей было сокращено, многие из них изготавливались штамповкой и соединялись точечной сваркой. В общем для MG-42 требовалось всего 27.5 кг сырья, 75 человеко-часов работы, и его стоимость не выходила за пределы 250 рейхсмарок.

Как и у MG-34 автоматика этого пулемета работает по принципу отдачи ствола (короткий ход), однако запирание затвора производится расположенными в боевой личинке роликами, которые при запирании разводятся в стороны скосами клина, а при отпирании сводятся скосами короба. Это позволило упростить всю систему, отказавшись от особого ускорительного механизма. Правда, для изготовления роликов и опорных деталей казенника ствола и затвора требовались высококачественные легированные стали, но на фоне общего упрощения и удешевления пулемета это выглядело приемлемым.

Механизм запирания, как и в MG.34, был объединен с механизмом ускорения затвора. Ударный механизм - ударникового типа. Предохранитель кнопочного типа, запирал шептало спускового механизма. Спусковой механизм рассчитан только на ведение непрерывного огня. Т.к. весьма высокий темп стрельбы MG.42 не очень хорошо сказывался на устойчивости пулемета, то стрельбу рекомендовалось вести короткими, по 5-7 выстрелов, очередями. Прекрасно продуманный механизм быстрой смены ствола (она занимала 5-8с), позволял вести практически непрерывную стрельбу. Механизм прямой подачи патронов ползункового типа с двойной системой подающих пальцев, собранный в крышке короба, обеспечивал плавную подачу ленты при движении затвора назад и вперед и отсутствие задержек, несмотря на высокий темп стрельбы. В итоге исключалось сбивание линии прицеливания, как правило, происходившее в результате подачи патронов, а также резких толчков.

Для питания патронами использовалась та же металлическая шарнирно-звеньевая лента с незамкнутым звеном, что и в MG.34. Высокая скорострельность, достигнутая благодаря прямолинейному скользящему движению деталей затвора и улучшению буфера, позволила повысить эффективность огня по подвижным и кратковременно появляющимся целям. При проектировании подвижных деталей автоматики сознательно были установлены большие допуски между нерабочими поверхностями и малые величины трущихся поверхностей, что делало работу оружия менее чувствительной к густой смазке, загрязнению и неблагоприятным климатическим условиям. Новый пулемет MG.42 не требовал такого тщательного ухода как MG.34, позволяя вести стрельбу без какой-либо смазки.

Охлаждение ствола MG.42 тоже было воздушным, но было выполнено не в виде мелкой перфорации как в кожухе MG.34, а в виде больших овальных отверстий для более интенсивной теплоотдачи, а с правой стороны - имелся вырез на всю длину для смены ствола.

На сошках MG.42 позволял вести прицельную стрельбу на дальности до 800 м. В станковом варианте он устанавливался на универсальном треножном станке обр.42 (модернизированном станке обр.34). На станке монтировались стандартные оптические прицелы MGZ.34 и MGZ.40, рассчитанные на дистанции до 2 200м.

К преимуществам MG.42, перед MG.34 можно отнести его простоту и легкость производства и обслуживания, быстроту приведения в боевую готовность, легкость сборки и разборки, сравнительно плавная (за исключением удара затвора в переднем положении) работа автоматики.

Однако односторонне направление подачи ленты делало MG.42 не столь универсальным, как MG.34. Кроме того, очень высокий темп стрельбы приводил к быстрому перегреву ствола, что в сочетании с ранним отпиранием часто приводило к тому, что гильза стреляного патрона не экстрагировалась.

MG-42

Технические характеристики пулемёта MG-42

Калибр, мм 7,92x57.

Длина, мм 1220.

Длина ствола, мм 530.

Темп стрельбы, выстр./мин. 1200-1300.

Масса , кг 11,6.

Масса станка лёгкого/тяжелого, кг 6,57/20,5.

Прицельная дальность, м 2000.

Ёмкость ленты, патроны, шт. 50.

Масса ленты, кг 1,5.

Масса/число патронов носимого боекомплекта 8,35 кг/250 шт.

Начальная скорость пули, м/с 710.

www.nakop.ru

Рассказы об оружии. Пулемёт MG 42 » Военное обозрение

MG 42 (Maschinengewehr 42) разработан фирмой Metall-und Lackwarenfabrik Johannes Großfuß в 1942 году.


К началу Второй мировой войны вермахт имел в качестве единого пулемета созданный в начале 1930-х годов MG 34. При всех его достоинствах он обладал двумя серьёзными недостатками: во-первых, он оказался довольно чувствителен к загрязнению механизмов; во-вторых, он был слишком трудоемок и дорог в производстве.

MG 42 был создан в малоизвестной компании «Фабрика металлических и лакированных изделий Йоганнеса Гросфуса» в городе Дёбельн. Этакая конверсия наоборот.

Авторы конструкции: Вернер Грунер и Курт Хорн. Принят на вооружение Вермахта в 1942 году. Пулемёт был запущен в производство на самом заводе Гросфуса, а также на заводах Маузера, Густлофа и других.

Производство MG 42 продолжалось в Германии вплоть до окончания войны, общий выпуск составил около 430 000 пулеметов. При этом производство MG 34, несмотря на его недостатки, полностью свернуто не было, так как он, в силу некоторых конструктивных особенностей (легкая смена ствола, возможность подачи ленты с любой стороны), лучше, чем MG 42, подходил для установки на танках и в боевых машинах.

MG 42 разрабатывался под вполне определенные требования: это должен был быть единый пулемет, максимально дешевый в производстве, максимально надежный и с высокой огневой мощью (20—25 выстрелов в секунду), достигаемой относительно высоким темпом стрельбы.

Хотя в конструкции MG 42 использовались некоторые детали пулемета MG 34 (что облегчало переход к производству новой модели пулёмета в условиях войны), в целом он является оригинальной системой.

Более высокая технологичность пулемета достигнута благодаря широкому применению штамповки и точечной сварки: ствольная коробка вместе с кожухом ствола изготавливались штамповкой из единой заготовки, тогда как у MG 34 это были две отдельные детали, изготавливаемые на фрезерных станках. С целью упрощения отказались от возможности подачи ленты с любой стороны оружия, возможности магазинного питания и переключателя режимов огня. В итоге число деталей было уменьшено до 200. Кроме затвора, надульника, хомута и шептала, все детали этого пулемета являются штампованными.

В результате стоимость MG 42 по сравнению с MG 34 уменьшилась примерно на 30 % (пулемёт MG 34 стоил Вермахту 300 марок), а металлоёмкость — на 50 %.

Охлаждение ствола воздушное. Кожух ствола имеет характерные вырезы для улучшения теплоотдачи, а с правой стороны находится вырез практически на всю длину ствола, через который происходит его замена. Ствол сравнительно легок, его можно быстро менять, процесс замены ствола у MG 42 занимает 5-8 секунд.

Удешевление производства и увеличение темпа стрельбы привело к уменьшению срока живучести ствола. Позже, правда, его канал стали хромировать, что несколько исправило ситуацию. Смена ствола производилась очень легко и весьма удобно: для этого необходимо было откинуть вперед фиксатор, который находился на правой части кожуха. Затем ствол вынимался назад, для его замены достаточно было одной руки. Для проведения этой операции пулеметчику была необходима рукавица или тряпка, потому что было необходимо касаться раскаленного металла.

По правилам необходимо было менять ствол через каждые 150 выстрелов (это три пулеметные ленты), в противном случае снижались баллистические свойства оружия. Запасные стволы хранились в специальном контейнере у второго номера пулеметного расчета. Чрезмерный перегрев ствола мог привести к заклиниванию патрона в патроннике.


На передней части кожуха ствола крепились складные сошки, конструкция которых была несколько изменена по сравнению с MG.34. Сошки имели шарнирное крепление, что позволяло положить пулемет на землю и быстро поднять его. Ремень для переноски крепился на кожух ствола и на пистолетную рукоять.

Питание пулемета осуществлялось за счет гибких металлических лент с полузамкнутым звеном, сходных с лентой пулемета MG 34. Одну ленту можно было присоединять к другой с помощью патрона. Длина одной ленты составляла 50 патронов. Проблемой пулеметчиков был контроль расхода боеприпасов, ведь в секунду оружие выпускало до 20 патронов.

Заряжание пулемета было очень простым делом. Чтобы сделать это, нужно было открыть крышку, нажав на удобную защелку (это можно было делать в рукавицах), уложить патрон в правильном положении и взвести затвор.

Высокая скорострельность пулемета обусловила широкое применение MG 42 в качестве зенитного оружия. Это оружие очень часто использовали в качестве легкого средства ПВО для пехоты, а также в виде зенитного пулемета на бронетехнику. На основе MG 42 было создано несколько зенитных установок с несколькими подобными пулеметами. В этом случае они имели единый спуск и специальные прицельные приспособления.

Для MG 42 был разработан специальный станок с тремя опорами: «Лафет-42». Он несколько отличался от станка для MG 34, был на 3 килограмма легче его.

Кроме общего упрощения в конструкцию пулеметы были внесены многие изменения, которые явно были вызваны опытом применения MG 34 на Восточном фронте. Были увеличены зазоры между деталями, что сделало оружие намного более надежным, крупная рукоять заряжания и защелка крышки позволяли работать с ними даже в теплых перчатках. Также был разработан специальный «зимний» спуск, что также позволяло вести огонь в рукавицах.

MG 42 был менее требовательным к качеству смазки, его разборка и обслуживание не вызывало особых проблем. Простота конструкции, легкая разборка и сборка позволила немецкой армии весьма качественно подготовить огромное количество пулеметчиков.

Однако главной особенностью этого оружия была его скорострельность. Этот пулемет может производить от 1200 до 1500 выстрелов за одну минуту. Хотя рассеивание при таком высоком темпе стрельбы довольно значительно, оно не является критичным.

Американцы и англичане называли этот пулемет «циркуляркой Гитлера», а советские — «газонокосилкой», «вдоводелом» и «косторезом», сами немцы прозвали MG 42 «пилой Гитлера».

Исходя из названий, что давали этому пулемету люди, которым не посчастливилось столкнуться с ним в бою, можно представить себе его убийственную эффективность. Характерный рычащий звук работы этого оружия наводил настоящий ужас на солдат противника.

Еще одной уникальной особенностью MG 42 был Tiefenfeuerautomat или автомат глубины огня. Если пулеметчик предполагал, что его цель находится примерно на расстоянии 1500 метров, он мог настроить оружие так, чтобы прицеливание (и огонь) происходило от 1300 до 1700 метров и обратно. Пока оружие стреляло, огонь велся именно по этому диапазону.

MG 42 не мог вести одиночный огонь, для пулеметчика хорошим показателем было уметь стрелять очередями по три — пять патронов. В немецкой армии были строгие предписания, как следует стрелять из MG 42. Запрещалось выпускать за одну очередь более 250 патронов, оптимальным считался темп стрельбы, при котором в минуту выпускалось 300-350 патронов. Подобные инструкции были введены для уменьшения износа ствола и увеличения точности оружия.

Характеристики
Масса, кг: 11,57
Длина, мм: 1220
Патрон: 7,92×57 мм
Принципы работы: Короткий ход ствола, роликовое запирание
Скорострельность, выстр/мин: 1200—1500 (зависит от используемого затвора)
Начальная скорость пули, м/с: 740
Прицельная дальность, м: 1000
Вид боепитания: пулемётная лента на 50 или 250 патронов

По окончании войны карьера MG 42, широко признанного одним из лучших пулемётов не только Второй мировой, но и вообще в классе единых, продолжилась. Так, с конца 1950-х годов Германия принимает на вооружение варианты MG 42, с изменениями под патрон 7,62×51 мм НАТО, сначала под обозначением MG 42/59, позже — MG3.

Этот же пулемёт состоит на вооружении в Италии, Пакистане (производится), ещё в целом ряде стран. В Югославии копия MG 42 под наименованием Застава М53 состоял на вооружении до 1999 года в варианте под изначальный патрон 7,92×57 мм. Швейцария приняла вариант пулемёта под индексом MG 51 под свой 7,5×55 мм патрон в 1951 году, а через несколько лет компания SIG Sauer разработала на его основе несколько коммерческих (экспортных) вариантов под патроны 6,5×55 мм и 7,92×57 мм, но в серию пошёл более лёгкий аналог рейнметалловского MG3 — SIG MG 710-3 под натовский патрон.

Источник: https://militaryarms.ru/oruzhie/pulemety/mg-42

topwar.ru

Боевое применение пулемета MG-34 MG-42

Один ветеран обозвал «бешеный темп стрельбы MG-42 истеричным визгом». «Я помню мою первую реакцию — изумле­ние сокрушительной силой огня этого оружия.  Боевое применение  пулемета MG-34 MG-42. До этого мне каза­лось, что немецкий солдат редко применяет свое оружие. Он все подносил новые светлые коробки с пулеметными патронами, по­этому, казалось, они никогда не кончатся».

Все о о технических нюансах и причинах на переход к производству  MG-42 в статье MG-34 и его модификация MG-42 немецкий ручной пулемет  вермахта.

Боевое применение пулемета MG-34 MG-42 дивизия СС бои за Мериуполь

На фото: немецкие солдаты,  у крайнего левого солдаты торчит Dreibein 34 или штатив, был разработан для использования MG34 в качестве зенитной установки. Есть споры по поводу фото, довоенное или периода войны (имеется ввиду Великая Отечественная). Как видно солдаты одеты в суконные брюки (Drillich), упразднены в 40 году, хотя встречаются на фотографиях и военной поры, как писал тут "Немецкая военная форма второй мировой войны" переход на форму происходил не единовременно, а растягивался на годы. Но есть еще две  детали: на касках с обоих сторон знаки, а триколор был упразднен так же в 40 году, и темные воротники относятся к образцу  униформы М36, так что скорее всего фото довоенное, уж очень много на фото не по уставу.

Довоенное фото немецких солдат, обратите внимание на крайнего левого солдата, из за спины торчит штатив для ведения огня по воздушным целям.

Это статья,  попытка взглянуть на прошедшее. И роли пулемета в недавней войне. MG34 в роли зенитного пулемета на грузовике Крупп.

Стрельба по воздушным целям с использованием штатива, обратите внимание стрелок в очках, в полном соответствии с наставление по применению

Еще одно фото с использованием штатива, очки имеются, но не надеты. При стрельбе полет гильзы не предсказуем. Мое мнение по очкам можно отличить, на фото позируют солдаты или ведут бой. О сохранности личного имущества, говорит тот факт, когда немецкая армия превратилась из наступающей в отступающую, отсутствия карандаша в командирском планшете, было достаточно для попадания в штрафбат. Статья готовится, а здесь про наш штрафбат.

Еще фото пулеметный расчет ведет огонь с штатива

В немецкой армии пехотное отделение состояло из 10 солдат; из командира отделения, как правило вооружен карабином Маузер 98k, иногда МП-40.

Расчет пулемета Сталинград

Плюс шесть стрелков, вместе с заместителем, то же с карабинами Маузер. Прямо скажем пока огневая мощь не впечатляющая.

И как только ввели пулемет МГ -34 или МГ42 с расчетом, плотность огня возросла неимоверно.

Немецкий пулеметный расчет, у одного трофейная винтовка

Собственно вся оборона и тактика нападения, строилось на пулеметном расчете.

Пулеметный расчет ручного пулемета состоял из трех человек, весил около 12 кг.

Ручной пулемет MG-42 в облегченном виде, без тре­ноги, устанавливался на две сошки, постоянно прикрепленных к оружию.

Немецкие солдаты пулеметный расчет, ствол в целях маскировки обернут белой материей

Длина сошек могла регулироваться по отдельности, поэтому пулемет можно без проблем использовать на неровных поверхностях.

  1. Первый номер стрелок (Schuetze), в дополнение к пулемету имел пистолет, либо Вальтер Р 38, либо Парабеллум Р 08.
  2. Второй номер, запасной ствол (в пулеметном расчете всегда было не менее одного запасного ствола), коробки с патронами, плюс личное оружие пистолет.
  3. Третий номер коробка с патронами и карабин.

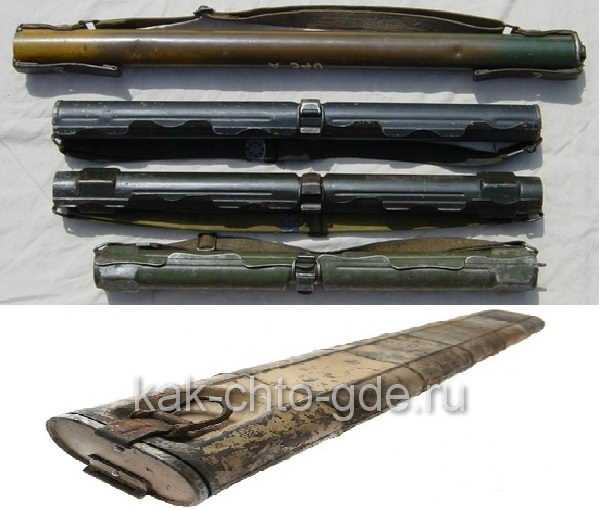

Различные варианты футляров для переноски сменных стволов к единому пулемету МГ34 42 Германия

Пулемет смонтированный на специальную треногу (станок), именовался станковый и обслуживался расчетом из пяти человек.

Пригород Сталинграда немецкий пулемет на станке 34

Вес пулемета вместе с станком 32 кг.

Расчёт станкового пулемёта MG.34 (MG.42) состоял из 5 чел.

  1. командир расчёта
  2. стрелок
  3. переносчик пулемётного станка
  4. два подносчика боеприпасов

Командир, первый и второй номер расчёта — в качестве личного оружия имели пистолеты
третий и четвёртый номера  — карабин Mauser 98k.

Пулемет МG-З4 монтировался на "Лафет-З4", комплектовался оптическим  прицелом, с трехкратным увеличением, дальность прицельной стрельбы возрастала до двух, двух с половиной  километров.

Немцы зимой пулемет мг34 42 год пулемет МG-З4 на "Лафет-З4", с оптическим прицелом

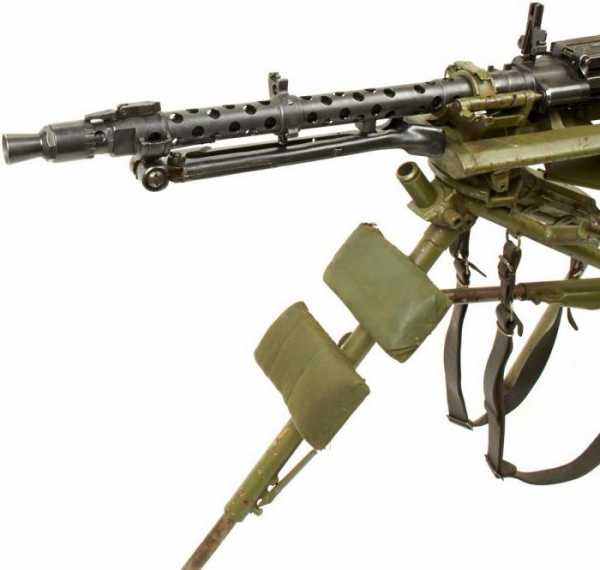

Две подушечки на фото, на передних ножках треноги опирались при переноске на спину несущего человека.

Что интересно, изготовление лафета  происходило на металлорежущих станках, и по ценам обходилось для вермахта столько же, как и сам пулемет.

Пулемет MG 34

Треножный станок "Лафет -42" в отличии от "лафета-З4" имел более широко раздвинутые опоры, что придавало устойчивость пулемету при стрельбе по воздушным це­лям. Весил 20,5 кг, был на 3 кг легче своего предшест­венника, механизм автоматического рассеивания работал на принципе отдачи,  следом за выстрелом происходил и подъем шарнирной части станка.

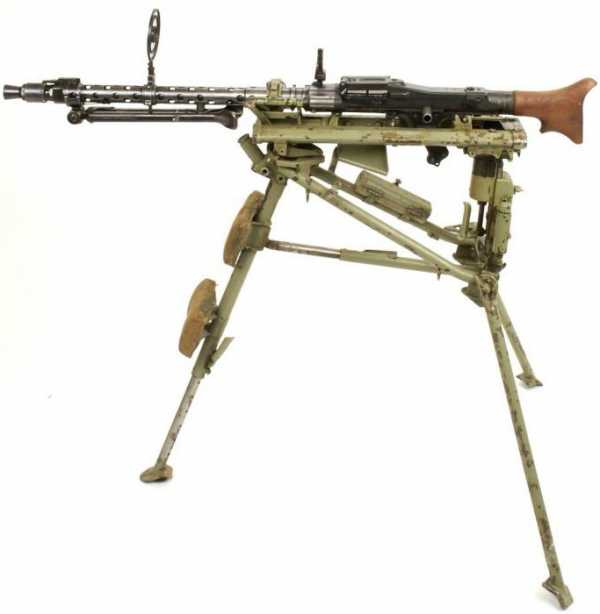

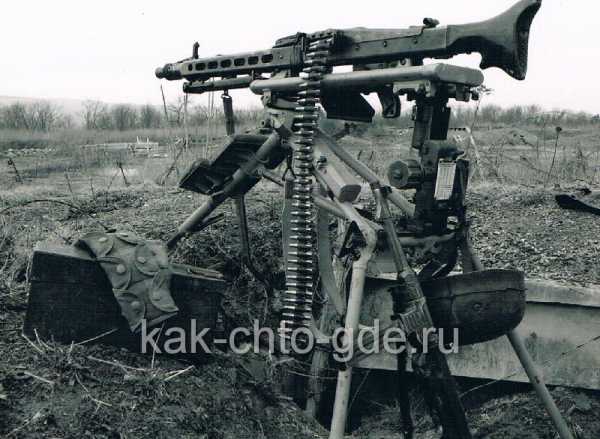

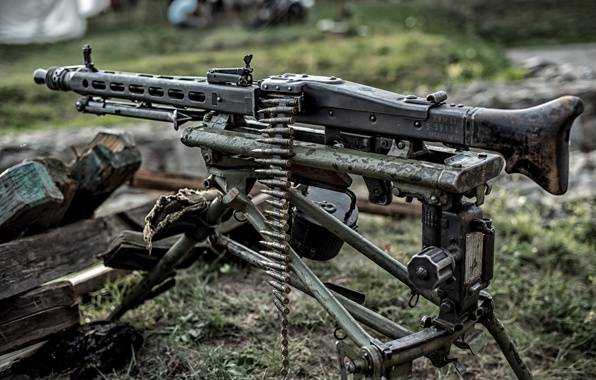

немецкий единый пулемет Mg-42 на лафете

За время производства пулеметов MG-34 и MG-42 немецкая промышленность выпустила огромное количество ЗИП, аксессуаров и дополнений к пулемету.

Пулеметы MG34 и MG42 имели огромное количество зип аксессуаров и дополнений

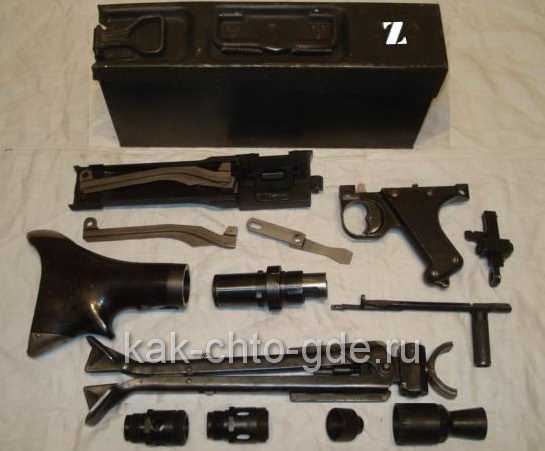

Вот содержимое одного из ЗИП.

ЗИП пулемета MG-34 MG-42

Стрелок мог использовать три режима; с максимальным, средним рассеиванием, и без. При использовании пулемета с станка, питание как правило было ленточным, емкость короба 150 и 250 выстрелов. Питание пулемета было строго регламентировано, и составляло около 2500 патронов, и в обозе находилось еще около 1000 патронов.

Короб с лентой на 250 патронов для пулемета

Стрельба велась первым номером,  второй заправлял ленту, помогал в замене нагревшегося ствола, (как правило около 250 выстрелов), корректировал огонь пулемета.

Zamena-stvola-u-pulemeta-mg-42
Третий номер осуществлял подноску боеприпасов, прикрытие пулеметного расчета с флангов (только он один из пулеметного расчета имел винтовку).

немцы зимой пулемет мг34 42 год

Все стрелки отделения, также имели навыки владения пулеметом, который и составлял основу огневой мощи подразделения, как при наступлении для подавления огневых средств противника. Так и при обороне.

С уничтожением именно пулемета, как правило рушилась и оборона подразделения.

Боевое применение пулемета MG-34 MG-42

Единственная  проблема с пулеметом MG-42 вытекала из сильной стороны пулемета, невероятный темп  ведения огня, вызывающем необходимость в соответствующих  объемах боеприпасов. Как результат большинство солдат немецких пехотных подразделений несли дополнительные  ленты с патронами для пулеметов. И это касалось не только расчета пулемета.

При использовании стационарного пулемета на танках, бронетранспортерах, мотоциклах и в авиации, боепитание пулемета осуществлялось из магазина.

Пулеметчик с пулемётом MG 34 с двойным барабанным магазином на 75 патронов

Максимальная емкость 75 патронов, что было мало, проблема особенно чувствительна была в авиации.

Укупорка для переноски двух 75-зарядных магазинов

На фото различные варианты укупорки магазинов.

Переноска 50-патронных магазинов

Наступающее подразделение пулемет прикрывал огнем сзади, для обозначения передней линии наступающих использовали маркеры. Белая рубаха, простыня или, что то другое по предварительному согласованию.

Немецкие солдаты зима пулеметчики

Так добивались огневого воздействия именно на противника, которому в буквальном смысле не давали поднять головы.

Стрельба из пулемета с плеча второго номера, так и оглохнуть недолго

Так что и в блицкриге, а затем и при отступлении под ударами наших войск, именно пулемет МГ -34 или MG-42 являлся самым важным звеном пехотного подразделения, как минимум на уровне отделения уж точно.

toparmy.ru

MG-34 и его модификация MG-42 немецкий ручной пулемет вермахта фото

MG-34 и его модификация MG-42 немецкий ручной пулемет  вермахта фото

Немецкий единый армейский пулемет общего назначения времен Второй мировой войны может считаться самым популярным легким пехотным оружием всех времен
Много образцов передового оружия произведено в Германия в течение Второй мировой войны. Какие то образцы имели успех, некоторые оказались неприемлемыми, какие то соответствовали аналогам у других стран. Но несколько образцов немецкого вооружения стоят особняком, они оказались столь удачными, что изменили стиль ведения войн. К таким образцам относится пулемет MG-34 и его следующая модификация MG-42.
Первые, «сырые» разработки автоматического оружия появились в 1860-х гг., но доминировать на поле боя автоматическое оружие стало только на полях сражений Первой мировой войны. В дальнейшем разработали другие пулеметы: тяжелые, с водяным охлаждением, устанавливаемые на массивных сошках или станинах. Такие пулеметы применялись для ведения огня в классической манере Первой мировой войны, чтобы поливать противника огромным количеством свинца в течение длительного времени.
Тяжелые пулеметы служили также в качестве оружия поддержки, действующего на больших дистанциях с большой убойной силой. К исходу Второй мировой войны автоматическое оружие множества конструкций состояло на вооружении в большинстве армий мира.

Отличительные особенности пулеметов МГ-34(сверху) и МГ-42, визуально различные кожухи ствола фото

Немецкий ручной пулемет  вермахта MG и его типы, визуально немецкие ручные пулеметы можно отличить по угловатости у MG-42, и округлостям у MG-34, и это касается практически всех видимых деталей пулемета.

немецкий ручной пулемет вермахта ХАРАКТЕРИСТИКИ и особенности

Инженеры фирмы «Маузер» использовали MG-30 в качестве отправной точки для разработки своего нового оружия, в результате появился пулемет MG-34, объединивший многие конструкторские решения ранних разработок автоматического оружия, включая механизм перезарядки, спусковое устройство и конструкцию быстросменного ствола.

ручной пулемет вермахта

Этот легкий пулемет, немного больший, чем автоматическая винтовка, оснащался сошкой и, обычно, магазином с патронами. Пулемет носился пехотинцем для усиления его личной огневой мощи. MG-34 производился в Германии как первый единый пулемет, который мог делать почти все. Снабженный сошкой, он мог быть использован в качестве легкого автоматического оружия пехоты при нападении. Смонтированный на специальную треногу типа MG с сошкой и перископным прицелом, пулемет мог быть использован в обороне для ведения огневой поддержки.

Во время ведения огня, отдача сдвигала пулемет на сошке, так что зона поражения автоматически перемещалась. Тренога была сконструирована таким образом, что стрелок мог вести огонь, находясь ниже края траншеи, используя рукоятку, имеющую механическое сцепление с пусковым крючком или просто при помощи проволоки, прикрепленной к рукоятке. Другие модификации пулемета устанавливались на пару или тройку «А»-образных упоров для использования пулемета с утяжеленным кожухом ствола. Для применения пулемета на танках было разработано шарнирное крепление. Пулемет MG-34 охлаждался воздухом, конструкторы отвергли неуклюжую водяную систему охлаждения, предотвращавшую ствол от расплавления при непрерывном ведении огня. Для защиты от перегревания пулемет MG-34 комплектовался легко сменяемыми стволами. Расчет пулемета всегда носил не менее одного запасного ствола. Пулемет стрелял 7,92-мм пулями из 50-зарядной непрерывной металлической патронной ленты. При установке на бомбардировщики использовались 75-зарядные подствольные магазины.

Установленный на сошке, MG-34 мог вести огонь такой интенсивности, как и пулеметы с водяным охлаждением армий союзников

С сошками MG-34 весил около 12 кг, а на треножном станке — 31 кг. Его общая длина — 1219 мм, ствола — 627 мм. Начальная скорость пули — 755 м/с. Максимально эффективная, или боевая дальность стрельбы — 2000 м, скорострельность 800-900 выстр./мин. калибр: 7,92 мм.
Основным недостатком пулемета было то, что его изготавливали по самым высоким стандартам, главным образом из фрезерованных или выточенных на токарном станке деталей из высокопрочной стали. Поэтому его производство было очень дорогостоящим и трудоемким.
Начало войны в России выявило необходимость огромного увеличения количества пулеметов. Перед инженерами во главе с успешным промышленником доктором Груновым поставили задачу — найти пути увеличения темпов производства MG-34.
В результате появился классический пулемет MG-42, один из самых популярных образцов ручного оружия в истории. В производстве пулемета использовался пластик в прикладе и пистолетной рукоятке, штамповка и литые стальные детали вместо дорогих, получаемых резанием.

ручной крупнокалиберный пулемет

Клепаные и винтовые соединения заменили точечной сваркой. Когда офицеры разведки оценивали захваченный в качестве трофея пулемет MG-42, они пришли к выводу, что указанные изменения стали результатом ослабления военной промышленности Германии. Сначала они не поняли, что это были осознанные конструкторские решения, которые настолько упрощали производство пулемета, что он мог изготовляться в огромных количествах даже низкоквалифицированной рабочей силой.
Боевое применение  пулемета MG-34 MG-42 здесь.
Война показала, что MG-42 одержал тяжелую победу в боях на Восточном фронте. И рукоятка со спусковым крючком, и захват ленты верхней крышкой, прикрывающий работающие части, выполнили таким образом, чтобы стрелок мог действовать в грубых перчатках. Это было жизненно важно русской зимой с ее морозами, когда прикосновение голыми руками к холодному металлу могло привести к серьезным травмам. MG-42 также хорошо работал и в других климатических условиях: пыль и грязь Северной Африки и Италии не так часто могли заклинить MG-42, как более капризный MG-34. Тот же принцип действия автоматики ~ короткий ход отдачи, возникающий при давлении газов на дульный тормоз. Скорость пули у пулемета MG-42 как и у MG-34 — 755 м/с; наиболее существенное различие — увеличение максимальной скорострельности: MG-42 при ленточном заряжании мог производить 1550 выстр./с.
СМЕНА СТВОЛА
При таком высоком темпе стрельбы ствол MG-42 нагревался даже больше, чем у MG-34. Примерно после 150 выстрелов интенсивного огня требовалась смена ствола пулемета поэтому система быстрой смены ствола была упрощена.

Защелка ствола обеспечивала его быструю замену у пулемета МГ-42 фото

Стрелок должен был только оттянуть вперед рабочие детали, отодвинуть предохранительный упор в передней части корпуса, и ствол откидывался вправо.

Действуя аккуратно, поскольку ствол был очень горячим, стрелок затем вытягивал ствол назад и тот оказывался свободным. Установка нового ствола производилась просто выполнением тех же операций в обратной последовательности. Хороший стрелок выполнял смену ствола менее чем за 6 секунд. Хотя солдаты тренировались вести огонь короткими очередями» в жарком бою это порою бывало сложно выполнить. Кроме того, увлеченное применение длинных очередей поглощало массу патронов, что означало на практике, что для переноски тяжелого боекомплекта и амуниции требовался расчет из трех человек на один пулемет.

Рычащий звук стрельбы из MG-42 был безошибочно узнава­ем, напоминал собой звук рвущейся бумаги.

toparmy.ru

«Максимы» для Швейцарии. Пулемет MG11 » Военное обозрение

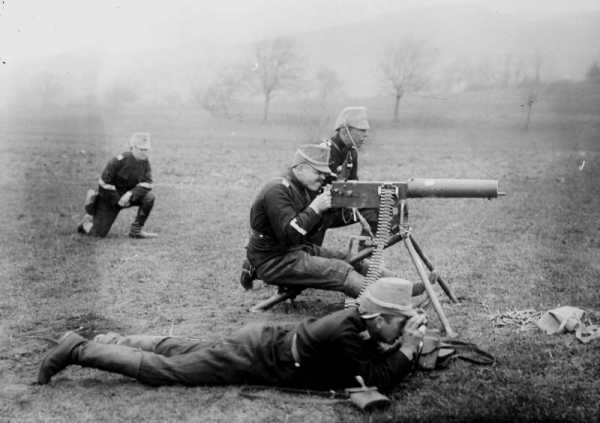

В конце XIX века Швейцария приняла на вооружение свой первый пулемет – MG94 разработки Хайрема Стивенса Максима. Через несколько лет арсеналы армии пополнились пулеметом MG00, позволившим значительно повысить огневую мощь сухопутных подразделений. Работы в области стрелкового оружия продолжались, результатом чего становилось появление и серийное производство новых образцов вооружения. В случае с Швейцарией эта тенденция привела к появлению на вооружении пулемета MG11.

Первые пулеметы для Швейцарии представляли собой тем или иным образом доработанную конструкцию, ранее созданную Х.С. Максимом. Для своего времени это оружие было наивысшим достижением науки и техники, однако в дальнейшем ситуация начала меняться. В начале XX века конструкторы нескольких стран предложили ряд собственных проектов оружия аналогичного класса, что способствовало дальнейшему прогрессу, но могло ударить по потенциалу имеющихся на вооружении образцов. Не желая рисковать, в конце нулевых годов XX века Швейцария была вынуждена начать поиск нового пулемета, при помощи которого следовало осуществлять перевооружение армии.

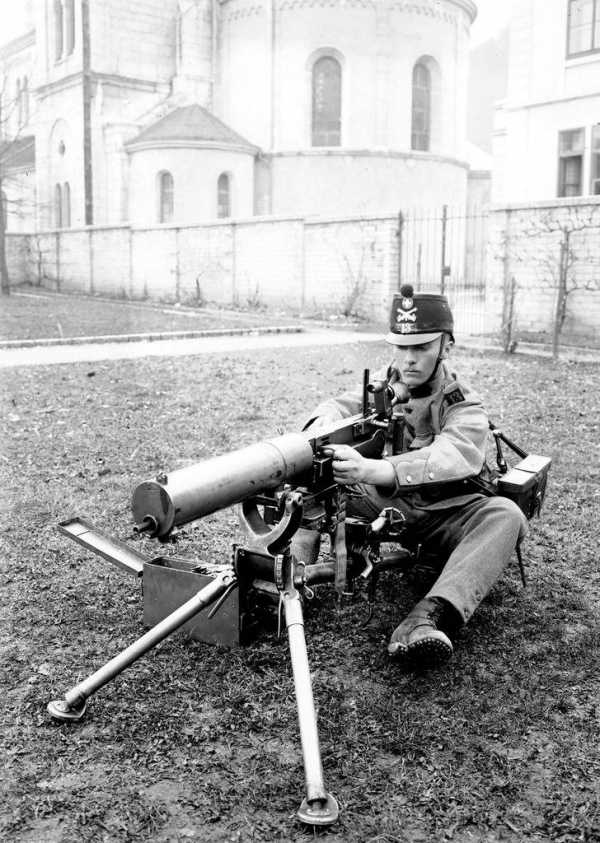

Пулемет MG11 на станке. Кожух соединен с емкостью для воды. Фото Schweizerisches Bundesarchiv / Swiss-archives.ch

Параллельно с созданием совершенно новых пулеметов в разных странах продолжалось дальнейшее развитие конструкции Х.С. Максима. Действие патента на эту разработку закончилось, что позволило оружейникам ведущих стран начать модернизацию имеющегося образца, направленную на повышение основных характеристик. Одним из разработчиков перспективного проекта на базе существующей системы была берлинская компания Deutsche Waffen und Munitionsfabriken, A.G. (DWM). К концу десятилетия ею был разработан новый вариант пулемета, по году создания получивший обозначение Model 1909.

Основной проблемой ранних пулеметов разработки Х.С. Максима были сравнительно большие габариты и вес. В начале XX века, в связи с появлением новых более совершенных конструкций, стала очевидна необходимость исправления таких недостатков: в противном случае проверенное временем и популярное оружие могло проиграть в конкуренции с более новыми образцами. По этой причине одной из главных задач проекта Model 1909 было сокращение веса пулемета. Путем доработки различных узлов и агрегатов конструкторам DWM удалось сократить массу изделия примерно на треть, не теряя прочие характеристики.

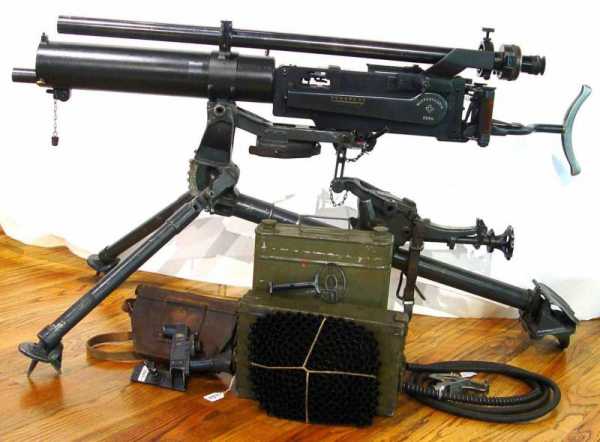

Пулемет с комплектом дополнительного оснащения. Фото Collectorsfirearms.com

Новый пулемет DWM Model 1909 был предложен различным потенциальным заказчикам, в том числе армии Швейцарии. Имея на вооружении другие пулеметы, основанные на изделии «Максим», швейцарские вооруженные силы проявили определенный интерес к новой зарубежной разработке. Больше всего их привлек уменьшенный вес оружия, позволявший упростить эксплуатацию и боевое применение. Результатом проявленного интереса стал контракт на доработку имеющегося образца по швейцарским требованиям и последующий запуск серийного производства. В соответствии с этим документом, новый пулемет должен был использовать винтовочный патрон 7,5х55 мм GP11, созданный в Швейцарии незадолго до того. В остальном пулемет мог сохранить имеющиеся черты конструкции.

Доработка проекта, испытания готовых пулеметов и последующие бюрократические процедуры заняли некоторое время. Только в 1911 году обновленный пулемет Model 1909 от DWM прошел в Швейцарии государственные испытания, по результатам которых был рекомендован к принятию на вооружение. Вскоре вышел соответствующий приказ, а кроме того, был подписан договор о серийном производстве оружия. Измененный пулемет Model 1909 должен был эксплуатироваться швейцарской армией под названием MG11.

Одной из основных целей проекта Model 1909 / MG11 было максимально возможное сокращение веса конструкции. В ходе разработки было установлено, что подобные планы успешно могут быть выполнены путем доработки тех или иных деталей оружия. Одновременно с этим сохранялась возможность обойтись без изменений принципов работы и общей архитектуры изделия. Как следствие, немецкий пулемет обр. 1909 г. внешне был похож на своего предшественника, хотя и имел некоторые отличия, сказывавшиеся на массе деталей.


Коллекционный образец стоимостью 25999 долларов США. Фото Collectorsfirearms.com

Пулемет MG11 сохранял общую компоновку базового образца. Основные детали оружия помещались внутри прямоугольной ствольной коробки, закрываемой верхней крышкой. Спереди к коробке крепился крупный цилиндрический кожух, внутри которого находился подвижный ствол. Как и другие пулеметы, основанные на конструкции «Максима», MG11 должен был использовать водяное охлаждение ствола, что заставило авторов проекта сохранить кожух-емкость. В передней части кожуха появились штуцеры для присоединения шлангов, при помощи которых предлагалось подавать воду для охлаждения. На внешней поверхности оружия, прежде всего на задней стенке ствольной коробки, имелись устройства для управления работой механизмов.

Принцип действия оружия остался прежним. Пулемет использовал автоматику на основе отдачи ствола с коротким ходом. Совершая под действием отдачи возвратно-поступательные движения, ствол приводил в действие прочие механизмы, помещенные внутри ствольной коробки. Конструкцией предусматривался затвор с рычажной системой запирания. Во время стрельбы два рычага, соединенные с затвором и между собой, должны были двигаться по заданным траекториям, обеспечивая запирание канала ствола с последующей разблокировкой перезарядкой. Рычажная система была связана с рукояткой ручной перезарядки, выведенной на правый борт ствольной коробки.



Дульная часть ствола и кожух с присоединенным шлангом. Фото Smallarmsreview.com

Затвор представлял собой деталь сложной формы с крупной пластинчатой передней частью, на которой имелся Т-образный паз для взаимодействия с патронами. На разных этапах цикла перезарядки затвор, двигаясь назад и вперед, должен был извлекать новый патрон из ленты, опускать его на линию ствола и производить досылание, а затем извлекать стреляную гильзу и отводить ее к гильзовыводящей трубке, помещенной ниже ствола.

Работой затвора и других механизмов управлял ударно-спусковой механизм, допускающий стрельбу только очередями. Управление стрельбой осуществлялось «традиционной» спусковой клавишей на задней стенке ствольной коробки. Рядом с ней помещались две вертикальные рукоятки.

В исходной версии пулемет MG11 оснащался системой боепитания, использующей тканевые ленты для патронов. Подача снаряженной ленты осуществлялась через окно в правой стенке ствольной коробки, вывод пустой – через левое окно. Стандартные ленты, аналогичные использовавшимся с предыдущими швейцарскими пулеметами, предлагалось переносить в деревянных ящиках соответствующих размеров.

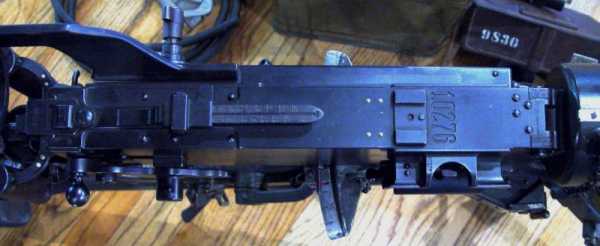

Ствольная коробка пулемета, выпущенного в Швейцарии. Фото Collectorsfirearms.com

Оружие сохранило стандартный механический прицел, при помощи которого можно было обстреливать цели на дальностях от 100 м до 2,6 км. На передней части кожуха ствола располагалась регулируемая мушка, при помощи которой предлагалось делать поправки на боковой ветер. В ходе различных модернизаций и обновлений пулеметы MG11 получали новые прицельные приспособления. Предлагались новые системы для стрельбы по наземным и воздушным целям.

Первоначально пулеметы Model 1909 / MG11 комплектовались станком-треногой немецкой разработки. Станок имел три телескопические опоры с возможностью выбора длины (имелось шесть вариантов длины каждой ноги). На задней опоре станка предусматривалось сиденье для пулеметчика. Ноги соединялись общей платформой, на которой помещался механизм для горизонтальной и вертикальной наводки с креплениями для установки пулемета. Предусматривались механические приводы для вертикального наведения оружия, позволявшие вести огонь на дальностях до 1500 м. Для транспортировки станок пулемета мог разбираться. В сложенном виде он имел длину менее 1,1 м и весил не более 25 кг.


Пулемет в пехотной конфигурации. Фото Wikimedia Commons

Вскоре после принятия оружия на вооружение был создан новый вариант станка, представлявший собой специальную установку для укреплений и крепостей. На стене укрепления предлагалось монтировать крупную и достаточно сложную систему с креплениями для тела пулемета и средствами наведения. Искать цели и наводить на них оружие следовало при помощи телескопического оптического прицела. За пределами каземата располагался только сравнительно небольшой проем с пулеметом в подвижной шторке. Пулемет и стрелок были защищены как от стрелкового оружия или гранат, так и от огнеметов.

Пулемет MG11 для швейцарской армии имел длину (без учета станка) 1,1 м. Масса оружия без боеприпасов и треноги – 18,7 кг. Используя патрон 7,5х55 мм GP11, пулемет мог вести огонь с темпом до 500 выстрелов в минуту. Начальная скорость пули достигала 750 м/с. Таким образом, по боевым качествам новое оружие не уступало системам предыдущих моделей, состоявших на вооружении Швейцарии, но отличалось от них большей мобильностью, достигнутой за счет сокращения массы.

Приказ о принятии нового пулемета на вооружение был подписан в 1911 году. Вскоре после этого предприятие DWM начало выпуск оружия в соответствии с имеющимся заказом. Возможность выпуска пулеметов на собственных заводах, вероятно, в то время не рассматривалась. Ограниченные производственные возможности и наличие заказов от отечественной армии привело к тому, что немецкий завод с 1911 по 1915 годы смог передать заказчику лишь 167 пулеметов новой модели. После этого производство прекратилось. Германия вступила в войну, из-за чего ее оружейная промышленность была вынуждена перейти на выполнение внутренних заказов, резко сократив экспорт.


Пулеметная установка для крепостей и других сооружений. Фото Wikimedia Commons

Поставки оружия немецкого производства позволили закрыть нужды армии лишь частично. Из-за этого швейцарскому руководству пришлось в срочном порядке искать выход. Вскоре было решено поручить дальнейший выпуск изделий MG11 предприятию Waffenfabrik Bern (W+F). Этот завод уже имел солидный опыт в деле производства и обслуживания различных систем стрелкового оружия, и вполне мог освоить сборку пулеметов. Уже в 1915 году с конвейера W+F сошли первые пулеметы. Производство MG11 продолжалось до 1946 года. За три десятилетия швейцарская промышленность передала армии 10269 пулеметов в разных версиях и с различным составом дополнительного оснащения.

Массовое производство новых пулеметов MG11 вскоре позволило сделать их основным оружием своего класса. Общее количество более старых изделий MG94 и MG00 не превышало нескольких сотен, что вскоре помогло оружию обр. 1911 г. стать самым массовым и распространенным образцом. В течение нескольких первых лет пулеметы трех моделей эксплуатировались параллельно, хотя и предназначались для решения немного разных задач. Постепенное увеличение доли MG11 привело к тому, что это оружие стало вытеснять своих предшественников.


Транспортировочная тележка, оружие и дополнительное оснащение уложено и закреплено. Фото Smallarmsreview.com

В исходном виде пулеметы MG11 использовались до середины тридцатых годов. За два десятилетия эксплуатации оружие успело устареть морально и физически. Его характеристики уже не в полной мере устраивали военных. Кроме того, появились новые угрозы, которые так же следовало учесть при дальнейшем развитии вооружений. Также появились новые образцы оружия: примерно за десять лет до этого на вооружение был принят пулемет LMG25 конструкции Адольфа Фуррера. Массовый выпуск нового оружия привел к сокращению относительной доли существующих образцов. Тем не менее, военные не собирались списывать и утилизировать имеющиеся пулеметы старых моделей. Наоборот, было решено провести их модернизацию с повышением основных характеристик и расширением круга решаемых задач.

В 1934-35 годах предприятием W+F была реализована программа модернизации пулемета MG11. При сохранении некоторых основных механизмов использовались новые узлы и агрегаты. Кроме того, появилось дополнительное оснащение новых типов, при помощи которого пулемет мог решать новые задачи. Наиболее крупной переработке в новом проекте подверглась система подачи боеприпасов. Тканевая лента уже безнадежно устарела, из-за чего ее заменили нерассыпной металлической. Для этого пришлось заметным образом изменить конструкцию систем подачи ленты. Кроме того, для хранения патронных лент было предложено использовать штампованные металлические коробки, отличавшиеся от существующих деревянных меньшим весом.


Тележки с разными грузами. Фото Schweizerisches Bundesarchiv / Swiss-archives.ch

На дульной части ствола появился пламегаситель новой конструкции. Улучшенная спусковая клавиша в задней части пулемета позволяла вести огонь всего одной рукой. Второй рукой стрелку предлагалось управлять механизмами станка, что значительно упрощало наведение в различных боевых ситуациях.

Еще в годы Первой мировой войны авиация стала серьезной угрозой, требующей соответствующих средств защиты. Швейцарская промышленность ответила на этот вызов только в середине тридцатых. Был разработан новый вариант станка, который при необходимости можно было использовать при стрельбе по воздушным целям. От существующей треноги он отличался сокращенными габаритами и отсутствием сиденья наводчика. Кроме того, были переработаны шарниры опор-ног, что позволяло поднимать пулемет на большие углы возвышения. Интересно, что такой станок сразу разрабатывался с учетом использования вместе с пулеметами MG11 и LMG25. Для большего удобства зенитной стрельбы пулеметчик мог использовать дополнительный металлический приклад, закрепляемый на оружии.

На крышке ствольной коробки появились крепления для установки зенитного прицела с т.н. ракурсными кольцами. Для большего удобства наведения на высокоскоростную воздушную цель на верхнюю поверхность кожуха ствола краской наносилась белая продольная полоса. На имеющихся креплениях также могли устанавливаться оптические прицелы нескольких типов. Предлагались сравнительно компактные устройства для использования в пехоте, а также крупные телескопические прицелы, которые следовало применять с пулеметами на различных укреплениях.

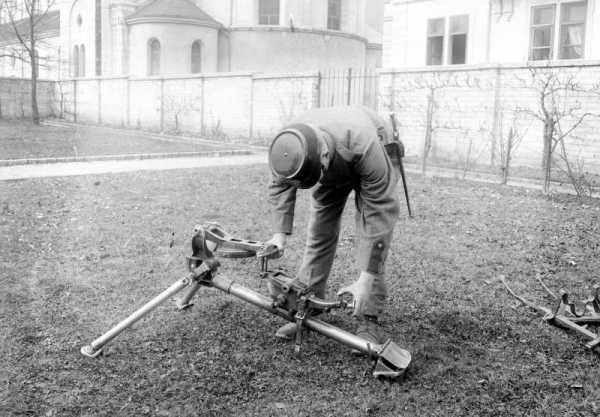

Пулеметчик готовит к использованию станок. Фото Schweizerisches Bundesarchiv / Swiss-archives.ch

После разработки проекта модернизации завод W+F начал выпускать пулеметы только в обновленной конфигурации. Имевшиеся в войсках изделия базовой версии со временем тоже прошли модернизацию, осуществлявшуюся за счет замены старых агрегатов новыми. Такой подход позволил в течение нескольких лет перевооружить армию оружием улучшенной модели, более полно соответствующей требованиям времени.

Пулемет MG11 отличался от предшественников уменьшенной массой, однако проигрывал в этом отношении более новым разработкам. Большой вес оружия, боекомплекта, станка и т.д. негативным образом сказывался на мобильности пулеметчиков. В начале сороковых годов фирмой Waffenfabrik Bern были приняты меры, направленные на исправление этого недостатка. Дальнейшее сокращение массы оружия не представлялось возможным, из-за чего было предложено альтернативное решение в виде специальной транспортировочной тележки.

Для перевозки с места на место пулемет, станок и все необходимые элементы оснащения, включая канистру с водой и шланги для охлаждения, некоторые запчасти, шанцевый инструмент и т.д. предлагалось укладывать в прямоугольный кузов двухколесной тележки. Тележка имела длину около 1,3 м и ширину около 0,7 м. Использовались колеса диаметром 660 мм. Тележка могла буксироваться любым подходящим транспортным средством. В случае отсутствия такового бойцы могли самостоятельно тянуть ее к огневой позиции, для чего требовались усилия четырех человек.


Последние этапы подготовки к стрельбе. Фото Schweizerisches Bundesarchiv / Swiss-archives.ch

Сохраняя нейтралитет в обеих мировых войнах, Швейцария не получила возможности опробовать пулеметы MG11 в ходе реальных боевых действий. Тем не менее, это оружие самым активным образом использовалось в ходе многочисленных учений на протяжении всего срока эксплуатации. До середины сороковых годов армия получила почти 10,5 тыс. пулеметов, которые были распределены между большим числом подразделений и активно использовались ими. При этом со временем MG11 перестал быть самым массовым швейцарским пулеметом. В определенный момент лидером по численности стал легкий пулемет LMG25. В дальнейшем оба образца эксплуатировались параллельно.

В конце сороковых годов стало ясно, что пулемет системы Х.С. Максима, несмотря на все изменения и доработки, безнадежно устарел. Армии требовалось новое оружие. Те же выводы были сделаны и о немного более новом пулемете А. Фуррера. Промышленность получила новое техническое задание. В соответствии с ним вскоре был создан пулемет MG51, призванный заменить все устаревшие образцы. Новое оружие было принято на вооружение в 1951 году, и вскоре армия начала получать серийные изделия. Однако замена старого оружия новым серьезно затянулась. Из-за ограниченных возможностей завода W+F пулеметы LMG25 удалось вывести из эксплуатации только в семидесятых годах, а последние MG11 были списаны только в начале восьмидесятых.


Пулемет MG11 и его расчет на учениях (1914-18 гг.) Фото Schweizerisches Bundesarchiv / Swiss-archives.ch

Из-за морального и физического устаревания, а также ввиду выработки ресурса почти все пулеметы MG11 после списания были отправлены на утилизацию. Тем не менее, большие размеры серии в определенной мере поспособствовали сохранению некоторого количества оружия, представляющего интерес с точки зрения истории. До нашего времени дожило несколько образцов MG11, ныне являющихся экспонатами музеев и частных коллекций. Время от времени единичные экземпляры пулеметов, к радости коллекционеров, появляются на оружейных аукционах. Но радость потенциальных покупателей может быть омрачена высокой стоимостью уникальных образцов. К примеру, на одной из известных площадок в настоящее время продается MG11 в модернизированной версии, оснащенный зенитным станком, прикладом и прицелом. Кроме того, вместе с пулеметом продаются ящики и ленты для патронов, канистра и шланг системы охлаждения, а также два оптических прицела разных типов. Стоимость такого комплекта – «всего» 25999 долларов США.

По некоторым данным, несколько лет назад армия Швейцарии решила распродать остававшиеся на складах транспортные тележки пулеметов. К сожалению любителей уникальной техники, значительное число этих изделий теперь используется почти по прямому назначению – в качестве транспортных средств для перевозки различных грузов. Тем не менее, некоторым тележкам повезло стать музейными экспонатами.

С конца XIX века швейцарская армия использовала пулеметы, представлявшие собой развитие разработки Х.С. Максима. Пулеметы трех моделей состояли на вооружении в течение длительного времени, в определенные периоды являясь основным оружием своего класса. Тем не менее, время шло, и требования к оружию менялись. Через несколько десятилетий после начала эксплуатации швейцарские «Максимы» перестали соответствовать актуальным требованиям. Модернизация середины тридцатых годов позволила продлить их эксплуатацию, но армия все равно нуждалась в полноценном перевооружении. В начале пятидесятых имевшиеся пулеметы начали списывать и утилизировать. MG11 перестал быть одним из основных пулеметов своей страны. При этом он сохранил за собой звание последней попытки швейцарских военных и оружейников использовать идеи и наработки Х.С. Максима.

По материалам сайтов:
http://smallarmsreview.com/
http://sadefensejournal.com/
http://maximgun.de/
http://armeemuseum.ch/
http://world.guns.ru/
http://collectorsfirearms.com/

topwar.ru

Пулемет MG.34 | Военное оружие и армии Мира

Оценка опыта Первой мировой войны и тенденций развития автоматического оружия привела Управление вооружений германского рейхсвера к отказу от деления пулеметов на ручные и станковые в пользу «единого», то есть универсального, пулемета. Он был бы сопоставим с ручным по подвижности и со станковым по огневой мощи, мог бы вести огонь с сошки или со станка, а также с зенитных установок.

Однако к началу 1930-х годов рейхсвер, вынужденный внешне соблюдать ограничения Версальского договора, смог принять только легкий ручной пулемет MG.13 и модернизированный станковый MG.08. Для обхода «версальских» ограничений в разработках новых вооружений активно использовались зарубежные фирмы. В 1929 году германская «Рейнметалл» приобрела швейцарскую компанию «Золотурн». Одним из результатов их взаимодействия стал ручной пулемет MG.30, к производству которого привлекли и австрийскую «Штайр-Даймлер-Пух».

Характерными чертами конструкции MG.30 были способ разборки со снятием приклада и расположение приклада на продолжении оси канала ствола, уменьшавшее «подброс» под действием отдачи. Однако магазинное питание не позволяло достичь желаемой боевой скорострельности.

Вскоре опытный пулемет MG.32 представила фирма «Маузер-Верке АГ», подтягивались и другие. Решением Управления вооружений сухопутных сил окончательную доработку пулемета в 1932 году провел работавший на «Рейнметалл» Луис Штанге, используя и элементы MG.30, и разработки фирм «Маузер», «Геншов» и «Зимсон». Пулемету добавили новую роль — танкового. Большое значение придавалось возможности производства на разных предприятиях с использованием недефицитных материалов и неспециализированных станков. Запатентовала конструкцию пулемета «Рейнметалл», но и другие участники работы не остались без вознаграждения. В результате к марту 1935 года, когда Германия официально объявила об отказе от версальских ограничений и формировании вермахта, новый пулемет был готов.

MG.34 ИЗНУТРИ

Автоматика с откатным двигателем работала по схеме отдачи ствола с коротким ходом. Запирание канала ствола производилось поворотом боевой личинки затвора. Личинка несла боевые выступы в виде сегментов винтовой резьбы, сцеплявшиеся с муфтой на казенной части ствола. Вращение личинки затвора при отпирании осуществляли ее ролики, скользившие в фигурных пазах на внутренней стороне короба, при запирании личинка дополнительно поворачивалась за счет взаимодействия ее выступа с винтообразным выступом остова затвора. Ствол и затвор имели раздельные возвратные пружины.

Повышению темпа стрельбы и надежности работы автоматики способствовал надульник — усилитель отдачи, включавший также конический пламегаситель. Ударный механизм — ударникового типа с отдельной боевой пружиной. Выстрел производился с заднего шептала. Спусковой механизм сравнительно сложного устройства с большим количеством деталей допускал ведение автоматического или одиночного огня. Выбор вида огня определялся нажатием на спусковой крючок, имевший две выемки, и качающийся переводчик — при нажатии на верхнюю часть велся одиночный огонь, на нижнюю (с поворотом переводчика) — автоматический. Флажковый неавтоматический предохранитель блокировал спусковой рычаг с шепталом. Рукоятка заряжания при стрельбе оставалась неподвижной.

Пулеметы ранних серий имели регулируемый темп стрельбы, механизм регулировки монтировался в пистолетной рукоятке. Но вскоре от регулировки отказались. Боевая скорострельность в варианте ручного пулемета при стрельбе короткими очередями составляла до 100-120 выстр/мин, в станковом при стрельбе длинными очередями — 300-350 выстр/мин. Прицельное приспособление включало откидной стоечный прицел и широкую откидную мушку. Приклад в форме «рыбьего хвоста» рассчитан на удержание второй рукой при стрельбе с сошки.

Оригинальной чертой пулемета был сменный приемник для магазинного или ленточного питания. Двухбарабанный магазин с поочередной подачей патронов из левого и правого барабанов позаимствован у авиационного MG. 15. Ленточный приемник — ползункового типа, ползун приводился в движение качающимся рычагом, взаимодействующим с движущимся затвором. Можно было установить подачу ленты слева или справа (стандартно — слева). Использовалась нерассыпная металлическая лента Gurt34 с незамкнутым звеном. Лента на 50 патронов укладывалась в коническую коробку, крепившуюся на пулемет, ленты большей емкости — в отдельные прямоугольные патронные коробки.

ПУЛЕМЕТНЫЕ УСТАНОВКИ

Складная сошка шарнирно крепилась на переднюю муфту кожуха ствола — для лучшей кучности стрельбы, либо на заднюю — для получения большего сектора обстрела. Складной треножный станок Lafette 34 имел сравнительно сложную конструкцию, но сложность компенсировалась удобством в пользовании, возможностью наведения в широких секторах, устойчивостью. Станок имел собственный спусковой механизм, рукоятка спуска допускала работу в рукавицах. От датского станка «Мадсен» позаимствован механизм автоматического рассеивания в глубину при стрельбе.

На люльке станка мог крепиться оптический прицел MGZ.34 призматического типа, допускавший прямую и непрямую наводку. В станковом варианте использовалось только ленточное питание. Для стрельбы по воздушным целям на станок можно было установить съемную телескопическую зенитную стойку с вертлюгом, на пулемет — кольцевой зенитный прицел.

Для нужд ПВО служила и легкая алюминиевая зенитная тренога. В 1940 году войска «первой линии» уже были снабжены едиными MG.34 в достаточном количестве.

К выпуску MG.34 привлекли: в Германии — заводы «Маузер», «Густлов», «Магет», в Австрии — «Штайр», в оккупированной Чехословакии — «Зброевка Брно» («Ваффенфабрик Брюнн»).

Всего в 1936-1942 годах (до принятия на вооружение MG.42) выпущено 345 109 пулеметов MG.34, до конца войны — около 400 тыс.

МОДИФИКАЦИИ

Хотя в целом MG.34 зарекомендовал себя добротным оружием с хорошей меткостью стрельбы, он оказался весьма чувствительным к износу деталей и состоянию смазки — что особенно явно проявилось на Восточном фронте зимой. Главными же недостатками MG.34 были сложность производства и точная подгонка деталей. Для упрощения производства в 1941 году созданы модификации MG.34S и MG.34/41, однако они выпущены в небольших количествах.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Патрон: 7,92×57 «маузер»
  • Масса «тела» пулемета с сошкой, кг: 12,10
  • Полная длина «тела» пулемета, мм: 1219
  • Длина ствола, мм: 627
  • Начальная скорость пули, м/с: 775
  • Дальность прицельной стрельбы, м: 2000 с сошек, 3000 со станка
  • Дальность эффективной стрельбы, м: 550 с сошек, 1800 со станка
  • Темп стрельбы, выстр./мин: 800-900
  • Виды огня: одиночный/автоматический
  • Боевая скорострельность, выстр./мин: 60/120-150 (короткими очередями) или 300-400 (длинными очередями)
  • Питание: лента на 50, 100, 250 патронов или магазин на 75 патронов
  • Масса сошки, кг: 1,0
  • Масса станка Lafette 34, кг: 23,6-30,5
Оставить эмоцию

Нравится Тронуло Ха-Ха Ого Печаль Злюсь
