Пистолет Браунинг 1906 года быстро завоевал популярность во всем мире. Компания Fabrique Nationale продавала пистолеты не только в центральных Европейских странах, но и в России, Великобритании, Ирландии, а так же Канаде и Австралии.


FN Browning M 1906 стал первым самозарядным пистолетом, выпуск которого перевалил за миллион штук. Пистолет с различной интенсивностью и с небольшими перерывами изготавливался с 1905 года по 1944 год. Кроме того в очень небольших количествах был выпущен на фабрике FN в 1959 году.

Совершенно естественно, что за несколько десятилетий внешний вид, конструкция и маркировка оружия менялась. Отметим основные разновидности пистолета Браунинг 1906.

Все пистолеты Браунинг 1906 года можно классифицировать в зависимости от конструкции предохранителей, особенностей маркировки, длины ствола и еще ряда признаков. Самая распространенная классификация связана с различием внешнего вида оружия и особенностей предохранительных устройств. В зависимости от этих признаков можно выделить три основные разновидности пистолетов Browning Model 1906.

К первой разновидности следует отнести ранние пистолеты, которые так же как и прототипы не имели ручного и магазинного предохранителей. У оружия был лишь автоматический предохранитель.

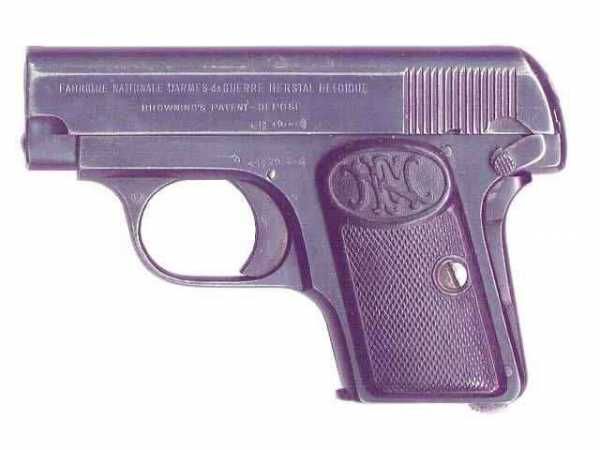

С левой стороны на рамке пистолетов Браунинг 1906 первой разновидности нет рычага ручного предохранителя. На поверхности затвора с левой стороны нет пазов для выступа рычага ручного предохранителя.

У пистолетов первой разновидности нет магазинного предохранителя. После разборки пистолета видно, что отсутствует даже отверстие в рамке, предназначенное для размещения оси магазинного предохранителя. Спусковой крючок пистолетов Браунинг 1906 первой разновидности (First variant of the FN Browning Model 1906) плоский, без боковых выступов.

Пистолеты Браунинг 1906 года первой разновидности не имели никаких механизмов, позволяющих фиксировать затвор в отведенном назад состоянии.

Исследователи утверждают, что примерно 150 000 экземпляров пистолетов первой разновидности были изготовлены в период с 1906 по 1909 годы. За это время немного изменилась маркировка оружия.

На прототипах и ранних пистолетах, изготовленных почти до конца 1906 года на левой стороне затвора был нанесен маркировочный текст «FABRIQUE NATIONALE D’ARMES de GUERRE HERSTAL BELGIQUE / BROWNING’S PATENT» в две строки.

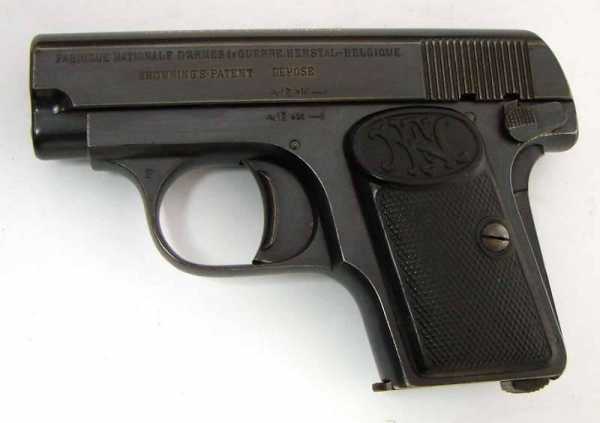

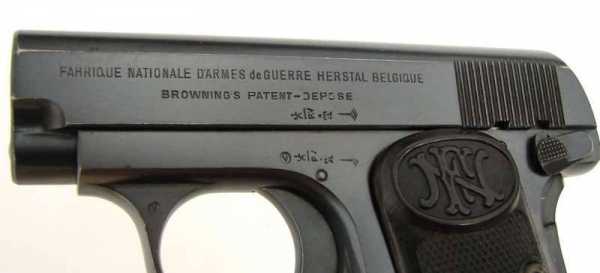

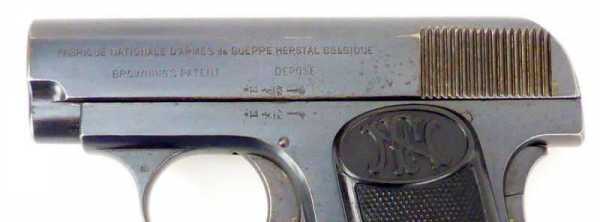

С конца 1906 года в конце маркировки было добавлено слово «DEPOSE» (утверждать, свидетельствовать), указывающее на то, что патент был зарегистрирован. В дальнейшем расположение этого слова, а так же шрифт маркировки менялись на протяжении всего периода выпуска. У ранних пистолетов (для примера показан пистолет с серийным номером 6532) шрифт был простой без засечек (поперечных элементов на концах штрихов букв). Текст маркировки выглядел следующим образом: «FABRIQUE NATIONALE D’ARMES de GUERRE HERSTAL BELGIQUE / BROWNING’S PATENT DEPOSE». При этом последнее слово "DEPOSE" разместилось на большом расстоянии от предпоследнего слова маркировки «PATENT». Между этими словами вполне можно разместить не менее 8 знаков.

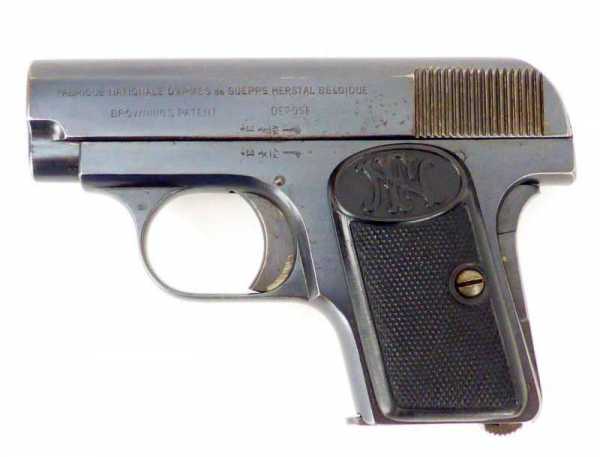

Пистолеты, выпущенные позже имели маркировку в две строки "FABRIQUE NATIONALE D’ARMES de GUERRE HERSTAL BELGIQUE / BROWNING’S PATENT — DEPOSE". Последние два слова маркировки были расположены рядом и между ними стоял дефис.

Серийный номер размещен на правой стороне рамки над осью спускового крючка (для примера показан пистолет с серийным номером 74122).

Пистолеты Браунинг 1906 года второй разновидности (FN Browning M 1906 Pistol second variation) появились в 1909 году. Характерным отличительным признаком данных пистолетов было наличие рычага ручного предохранителя на левой стороне рамки. Интересно то, что встречаются пистолеты и с более высокими серийными номерами в которых не был установлен ручной предохранитель.

Т.е. вероятно наряду с новыми пистолетами предприятие продолжало выпуск пистолетов первой разновидности. Именно по этой причине очень сложно указать интервалы серийных номеров пистолетов второй разновидности. В литературе чаще всего встречается цифра 30 000 — количество выпущенных пистолетов второй разновидности. Это очень скромное количество и по этой причине данные пистолеты довольно редки.

Ручной предохранитель, у оружия данной разновидности, имеет на конце выступ круглой формы с квадратной насечкой. В верхней части рычаг предохранителя снабжен выступом — «зубом», который фиксирует затвор в отведенном положении, для удобства разборки пистолета. При этом зуб рычага предохранителя входит в передний паз на левой стороне затвора. Некоторые специалисты утверждают, что рычаг ручного предохранителя у второй разновидности пистолета Браунинг 1906 года в первую очередь предназначен для фиксации затвора в открытом состоянии для удобства разборки оружия. Выполнение функции именно предохранителя было лишь второстепенной задачей.

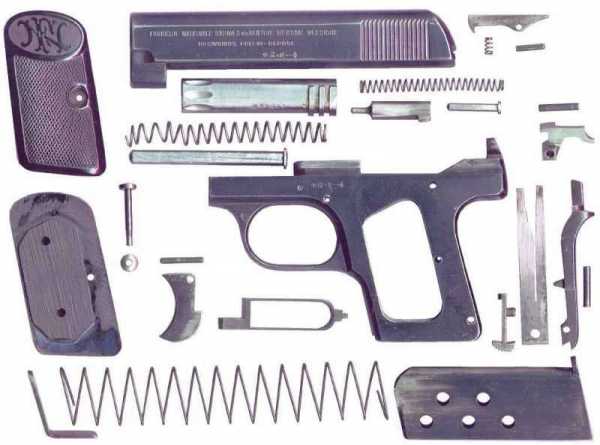

Если рассматривать пистолет Браунинг 1906 второй разновидности в разобранном виде, то видно отсутствие магазинного предохранителя и отверстия в рамке под его ось. В рамке слева появилось отверстие в форме восьмерки для установки рычага ручного предохранителя в рамку. На левой стороне затвора имеются две выемки, в которые входит конец рычага ручного предохранителя. Причем эти выемки разной формы. Передняя выемка маленькая, треугольной формы для фиксации затвора зубом рычага ручного предохранителя. Задняя выемка большая, полукруглой формы, пропорциональная рычагу ручного предохранителя. Спусковой крючок у второй разновидности пистолетов Браунинг 1906 по прежнему плоский. Маркировка на левой стороне затвора аналогична маркировке пистолетов первой разновидности позднего периода выпуска.

Третью разновидность пистолета Браунинг 1906 (FN Browning M 1906 Pistol third variation) иногда называют — моделью с тройным предохранителем (Triple Safety Model). Внешним отличительным признаком данной разновидности является более широкий рычаг ручного предохранителя, по сравнению со второй разновидностью. Выступ на конце рычага ручного предохранителя полукруглой формы с квадратной насечкой.

В 1911 году начиная с серийного номера примерно 220000 изменилась форма спускового крючка пистолета. Он стал более широким за счет боковых выступов. Переднюю часть спускового крючка сделали рифленой.

Кроме того еще одним характерным внешним признаком пистолетов Браунинг 1906 третьей разновидности является форма выемок на левой стороне затвора. Обе выемки одинакового размера, имеют форму параллелепипеда и соответствуют по конфигурации зубу на конце рычага ручного предохранителя.

При разборке пистолета видно, что не только внешний вид, но и конструкция ручного предохранителя изменилась. Специально для его рычага в рамке сделано два отверстия: левое в виде восьмерки и правое — круглое. В оружии появился магазинный предохранитель, а в рамке сделано отверстие для его оси. Для заднего выступа магазинного предохранителя в двуперой пружине сделана дополнительная прорезь между левым и правым перьями пружины.

Пистолет Браунинг 1906 года третьей разновидности чаще всего встречается у коллекционеров. Таких пистолетов изготовили больше чем их предшественников. Соответственно среди третьей разновидности можно наблюдать небольшие отличия в зависимости от года выпуска, страны для которой были изготовлены пистолеты и еще ряда параметров. Маркировка у ранних пистолетов Browning M 1906 третьей разновидности со шрифтом без засечек и дефисом между последними словами.

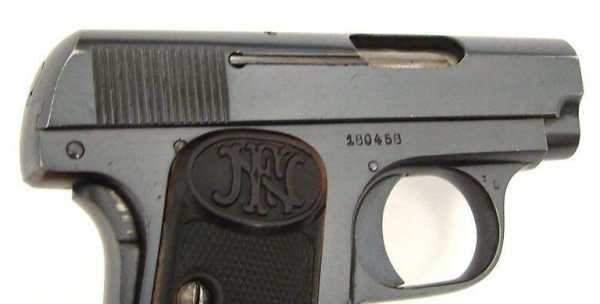

Во всяком случае именно такая маркировка у пистолета FN Browning 1906 с серийным номером 180458.

Позже изменился шрифт, буквы теперь выполнены с засечками (поперечными элементами на концах штрихов букв). Текст по прежнему написан в две строки "FABRIQUE NATIONALE D’ARMES de GUERRE HERSTAL BELGIQUE / BROWNING’S PATENT DEPOSE". Между последними словами отсутствует дефис, а вместо него интервал примерно в три знака.

Подобная маркировка довольно часто встречается, на фото она отмечена на пистолете с серийным номером 278188.

Еще один вариант подобной маркировки, но в ней текст нижней строки выделен более жирно по сравнению с текстом верхней строки.

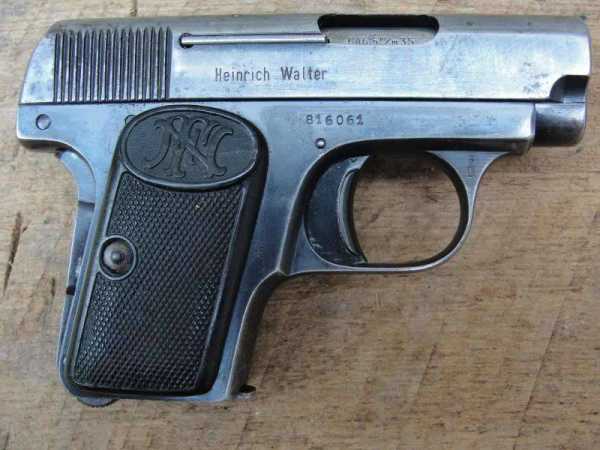

Это пистолет с серийным номером 816061. Интересно то, что на его затворе с правой стороны нанесен текст «Heinrich Walter», возможно указывающий на владельца оружия.

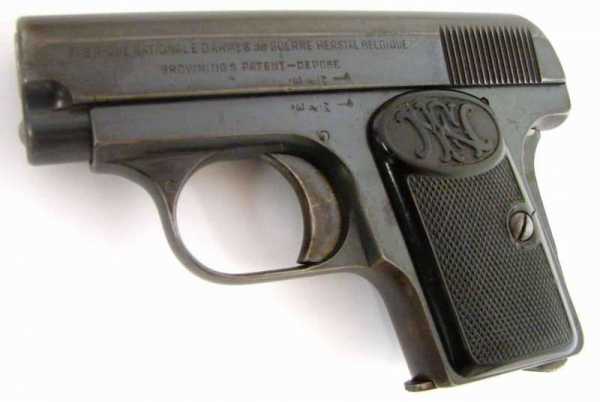

Еще один вариант маркировки, когда шрифт более широкий, а текст вытянут по горизонтали. По этой причине начала верхней и нижней строк существенно сдвинуты влево, по сравнению с обычной маркировкой. Кроме того между последним и предпоследним словом пробел лишь в один знак.

На данном фото между последним и предпоследним словами маркировки с левой стороны затвора интервал примерно в пять-шесть знаков. Серийный номер данного пистолета 530913.

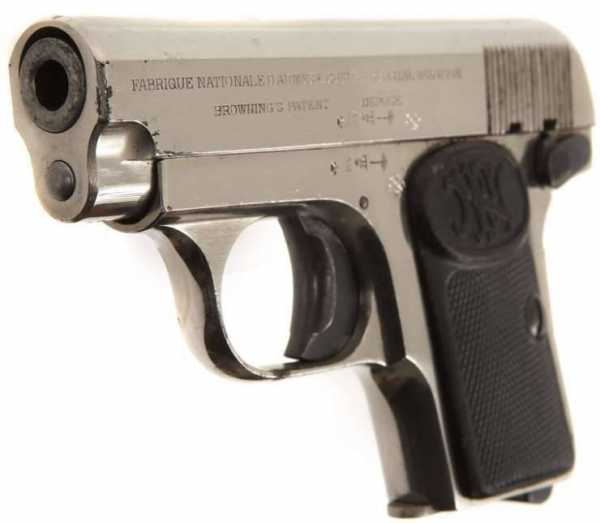

Оружие еще интересно тем, что в отличии от обычного синего воронения, детали рамки и затвора подвергнуты никелированию. Исключение составляют лишь спусковой крючок, рычаг ручного предохранителя, фиксатор магазина и оси, крепящие детали оружия.

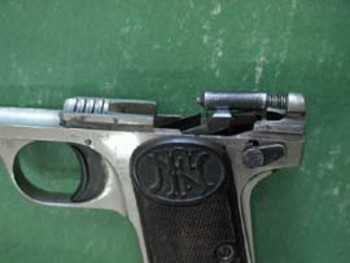

Изготавливался специальный Браунинг Модель 1906 года с удлиненным стволом.

Не совсем понятно для какой цели было предназначено данное оружие. Возможно оно было рассчитано просто для владельцев, которые нуждались в увеличении дистанции прицельной стрельбы. Возможно пистолеты с длинным стволом были предназначены для тренировочной или спортивной стрельбы, а может быть оружие комплектовалось парой сменных стволов: длинным и коротким.

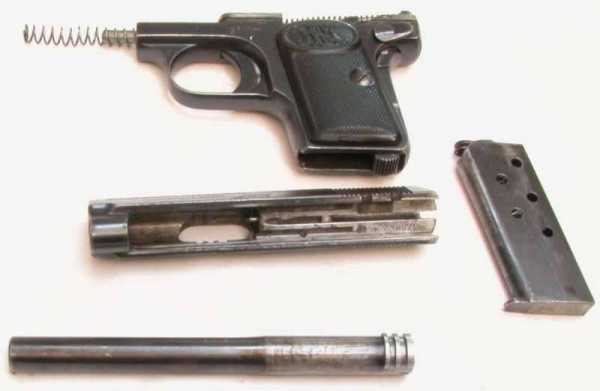

При разборке пистолета видно, что у него присутствуют все три предохранителя. Оружие за исключением длины ствола, практически ни чем не отличается от пистолета Браунинг 1906 года третьей разновидности.

Популярность пистолета FN Browning M 1906 была огромной. Его приобретали военные и полицейские в качестве второго пистолета для скрытого ношения. Пистолет стал символом компактного и надежного гражданского оружия самообороны. К началу Первой мировой войны было изготовлено приблизительно 550 000 штук. К лету 1931 года, когда появился новый пистолет «Baby Browning» серийные номера модели 1906 года перевалили за 1 миллион. Самый высокий серийный номер который упоминают исследователи — 1311256.

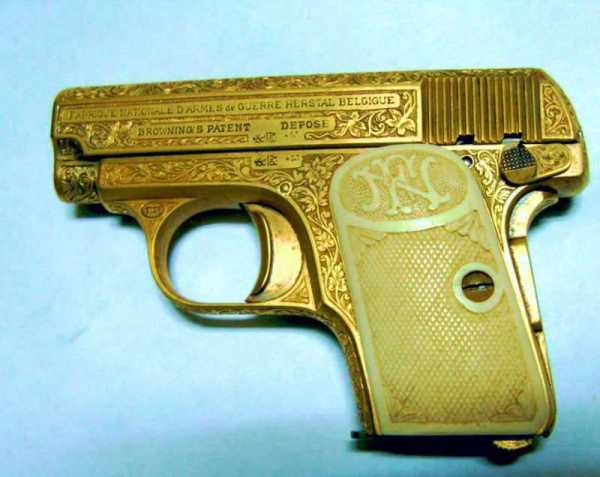

По специальному заказу можно было получить пистолет с отличной от серийной версии отделкой. Всего были доступны более шести различных вариантов, отличавшихся сложностью гравировки, наличию золотой инкрустации. Щечки рукоятки под заказ могли быть изготовлены из перламутра или слоновой кости.

Различные варианты пистолетов Браунинг 1906 года на антикварном рынке стоят по разному. Самые распространенные пистолеты третьей разновидности стоят в среднем 300 долларов, гораздо дороже пистолеты второй разновидности. Оружие, изготовленное по индивидуальному заказу, с богато украшенное и гравированное может стоить несколько тысяч долларов.

topwar.ru

История стрелкового оружия. Пистолет Браунинг

Карманное оружие дипломатов
Пистолет Браунинг обр. 1910 г.
«Из иного револьвера, хоть лопни, не выстрелишь. Таких систем – пропасть. Но для эрцгерцога, наверное, купили что-нибудь особенное. Стрелять в эрцгерцога – штука нелегкая. Для такого дела я купил бы себе браунинг. На вид игрушка, а из него можно перестрелять двадцать эрцгерцогов»
(Я. Гашек «Похождения бравого солдата Швейка»).
Сейчас об этом оружии не помнит никто. Когда-то его хотел иметь каждый. В начале 20 века этот пистолет завоевал земной шар без рекламы. Он был компактен, красив и надежен.

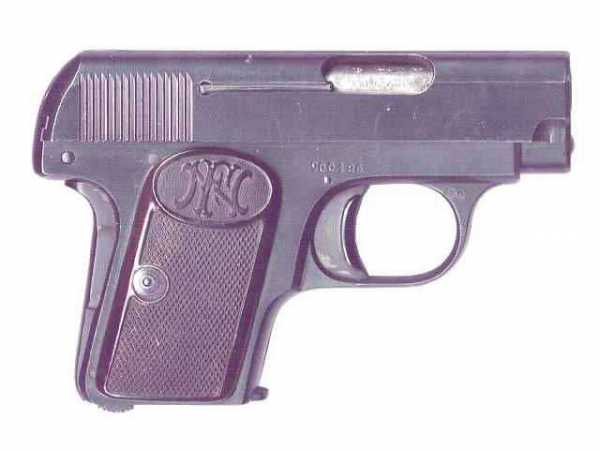

Фото 1. Его прямым предшественником являлся дамский Браунинг обр. 1906 г. калибром 6, 35 мм.

Небольшой и сильный пистолет был необычайно популярен не только среди женщин, но и у представителей сильного пола.
Естественно, Джон Браунинг поспешил сконструировать оружие более достойное для джентльменов. Тем более, что на фирме «Маузер» в 1908 г. был разработан неплохой пистолет для карманного ношения, но опять же под патрон 6,35 мм. Для мужчин это было унизительно. В 1910 году дедушка Джон представил миру новый пистолет калибра 7,65 мм (Фотоы 2 и 3).

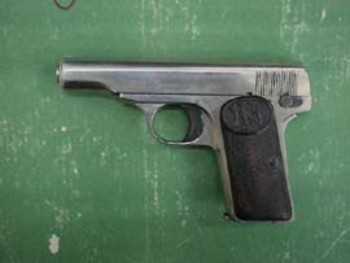

Фото 2. Пистолет «Браунинг» обр. 1910 г. слева.


Фото 3. Пистолет «Браунинг» справа.

Это оружие обладало не только элегантным дизайном. Боеприпасы к пистолетам Браунинга создавались под боевые образцы конкретных классов оружейных систем, и поэтому были очень удачными. Аристократические формы оружия для карманного ношения подчеркивали скрытую огневую мощь и демонстрировали боевое могущество. Слов нет, в руке у любого человека новый Браунинг выглядел очень элегантно и, как предмет джентльменских аксессуаров, подходил каждому.
Джон Браунинг создал не только сильную, но и весьма точную оружейную систему. Когда-то он первым из оружейников сконструировал пистолет с магазином в рукоятке. На этот раз опять же первым в мировой практике мистер Браунинг изобрел пистолет, у которого возвратная пружина надевалась на ствол. Этот принцип используется до сих пор на многих короткоствольных системах. Оружие сразу стало намного компактнее и легче. Но дело даже не в этом. Такая компоновка деталей позволила заметно понизить ствол и сделать меньше плечо отдачи. По сравнению с предыдущими образцами новый пистолет меньше запрокидывает при выстреле. Ударно-спусковой механизм ударникового типа с боевой пружиной, помещенной во внутреннем продольном сверлении затвора, выполненном поверх досылателя. Пружина находится между ударником и опорным выступом рамки-корпуса. При отходе затвора назад боевая пружина сжимается, и этим отдача поглощается еще больше.
Затвор имеет большую массу – почти 270 г, и поэтому приобретает небольшую скорость отката. Все это делает процесс выстрела мягким и приятным для стрелка.
Принцип автоматики – отдача свободного затвора. При нажиме на спуск ударник срывается с боевого взвода, разбивает консоль, и происходит выстрел. Под действием силы отдачи затвор отходит назад, выбрасывает в выводное окно стреляную гильзу, и при отходе затвора назад одновременно взводится боевая пружина. По достижении заднего крайнего положения затвор останавливается, и ударник боевым выступом заскакивает за шептала.


Фото 4. Затем под действием возвратной пружины затвор уходит вперед, а ударник остается на шептале в боевом положении при сжатой боевой пружине.

При движении затвора вперед досылателем выталкивается очередной патрон из-под загибов магазина и подается в патронник. Затворная задержка в конструкции не предусмотрена. У первых выпусков таких пистолетов по окончании патронов в магазине затвор уходил в крайнее переднее положение, и не было видно, имеются патроны в магазине или нет. Поэтому у пистолетов последних выпусков этой модели был несколько повышен подаватель магазина, и при отстреле последнего патрона, затвор задерживался нижней кромкой досылателя на поднявшемся подавателе магазина. При извлечении магазина затвор уходил вперед.
Точно также, как и на дамском Браунинге, ствол крепился к рамке посредством сухарных выступов и при разборке отделялся поворотом вокруг своей оси. Возвратная пружина, находящаяся внутри кожуха-затвора, запирается посредством надульной втулки. В первых выпусках эта втулка, имеющая наружное рифление, вкручивалась внутрь затвора на резьбе, в последующих выпусках втулку для разборки надо было утопить и повернуть до тех пор, пока она не выйдет наружу.
Браунинг обр. 1910 года разрабатывался как сугубо коммерческая модель для ношения в кармане гражданскими лицами, и поэтому его конструктор принял максимальные меры, чтобы обезопасить пользователей от случайных выстрелов. Пистолет имел три предохранителя – флажковый, рамочный и магазинный. Флажковый предохранитель, помещенный сверху и сзади рукоятки на рамке-корпусе, в верхнем положении запирал шептало и этим делал выстрел невозможным даже при падении и сотрясении оружия. Кроме того, поднятый флажок специальным выступом заходил в вырез затвора, чем делал невозможным непроизвольное отведение затвора назад. В дополнение ко всему, на затворе имелся также вырез, на который тем же выступом предохранителя затвор фиксировался в положении для разборки.
Рамочный предохранитель представляет собой клавишу, расположенную в задней части рукоятки. При сжимании рукоятки в ладони стрелка клавиша утапливается и разблокирует спусковой механизм. В обычном состоянии, при ношении оружия в кармане, клавиша отжата и спусковой механизм заблокирован, что исключает непроизвольные выстрелы.


Фото 5. Разборки пистолета: отвести назад защелку магазина, извлечь магазин.

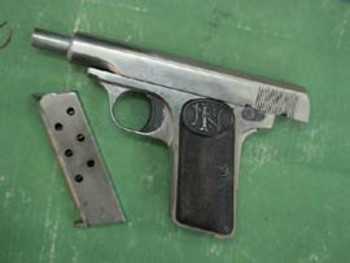

Фото 6. Браунинг с извлеченным магазином и открытым затвором.

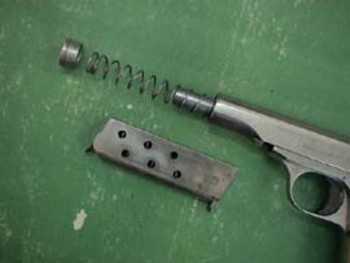

Фото 7. Разборка пистолета: отсоединить затворную муфту, возвратную пружину, повернуть по часовой стрелке ствол, отсоединить его «вперед» от корпуса вместе с затвором.


Фото 8. Полностью разобранный Браунинг.

Магазинный предохранитель делает стрельбу невозможной при извлеченном магазине. Как показала печальная статистика, этот момент актуален и сегодня, причем не столько среди гражданского населения, сколько среди военных, дославших в ствол дополнительный патрон и забывших его там.
Браунинг обр. 1910 года изготавливался очень тщательно с высокой степенью точности и чистоты обработки деталей. Все детали массивные и фрезерованные. Кучность боя необычайно высока: на дистанции 25 м опытный стрелок из этого пистолета сбивает спичечную коробку. Некоторые образцы выпускались с удлиненным стволом. Пистолет идеально сбалансирован, и поэтому до сих пор производится мелкосерийно для спортсменов-любителей. И в те времена, и сейчас это оружие выпускалось под патроны калибра 7,65 и 9 мм. Девятимиллиметровый патрон оказался необыкновенно живучим и долговечным. Владельцы пистолетов ИЖ-71 узнают его, как патрон «Kurz» 9х17, или же итальянский патрон «Korto», или же американский АКР-380.
Браунинг обр. 1910 года производился до 1922 года национальной фабрикой Бельгии в г. Льеж. На щечках рукоятки выполнен вензель этой фабрики FN (Fabric Nacional).Удачную модель оружия всегда пытаются подделывать, но с Браунингом этот номер не прошел. Дело в том, что отражение стреляной гильзы у оригинального образца производится выдвигающейся из чашечки затвора длинной боковой частью ударника. На фирменных экземплярах оружия эта деталь была изготовлена из особо прочной стали, и не ломалась. Секрет, естественно, фабрика FN не раскрывала. На подделках такая конструкция ломалась, и поэтому подделочники были вынуждены снабжать свои пистолеты магазинами, на левом загибе горловины которых был расположен отражающий выступ. Конструкция оригинальная и надежная, но всем было понятно, что явно не фирменная. Дальше подделывать уже не имело смысла, и поэтому клеймо «FN» существует только на рукоятке оружия оригинального производства.
Так получается, что за каждое оружейное изобретение человечество платит жуткую цену. Так получилось и с Браунингом. Этот пистолет начал Первую мировую войну. 28 июня 1914 года в сербском городе Сараево больной туберкулезом студент Гаврило Принцип застрелил именно из такого оружия калибра 7,65 мм эрцгерцога Франца Фердинанда и его жену. Зачем это было сделано – непонятно до сих пор. Убитый был престолонаследником, и проявлял к сербам наибольшую лояльность, чем кто-либо другой из династии Габсбургов. Формально это убийство послужило поводом начала империалистической войны и последовавших за ней потрясений, повернувших ход Истории в самом неожиданном направлении. Возможно, что все могло быть совсем по-другому. Каким-то образом пистолет, из которого был убит Франц Фердинанд оказался у священника Антона Пурингама, который сопровождал эрцгерцога в день покушения. Долгое время пистолет хранился в одном из иезуитских монастырей в Австрии. Недавно он был передан в Венский музей военной истории.
Браунинг – «семерка» начал войну, Браунинг - «девятка» ее продолжил. Не так давно исследователи приблизились к разгадке убийства Распутина. Стало известно, что кроме князя Юсупова, стрелявшего в Распутина из такого же Браунинга калибра 7,65 м, и депутата-скандалиста Пуришевича, стрелявшего в друга царской семьи из «Сэвиджа», в событии участвовал кто-то третий. При эксгумации и исследовании черепа Распутина в области переносицы обнаружили пулевое отверстие, характерно для калибра 9 мм. Карманный Браунинг такого калибра видели у некоего влиятельного представителя Английской миссии. Такие пистолеты в те времена любили носить с собой дипломаты, чтобы эффективно-показательным жестом вынимать их из карманов дипломатических фраков и выбрасывать куда-нибудь за борт, для демонстрации миролюбивых инициатив. На публику это действовало.
Каждый дипломат того времени обязан был быть всесторонне развит. Дипломаты были отличными фехтовальщиками, наездниками и стрелками. Карманный Браунинг имел одну интересную эксплуатационную особенность – его спуск был очень «сухим» и имел ярко выраженный «провал». Он был приспособлен под бытовавшую в те временя охотничью методику стрельбы навскидку (со «срывом спуска» по бегущим, появляющимся и мелькающим целям). Англичане всегда были великолепными стрелками – выбежавший во двор раненый Распутин, поскользнувшийся и пытавшийся подняться, получил пулю между глаз.
Не хотел отец Григорий бессмысленной войны и пытался отговорить от нее Государя Императора. Тогда бы англичанам пришлось воевать без России. Впрочем, кто знает. Есть тайны, о которых могут поведать только мертвые.
Браунинг был сделан очень добротно. Из него стреляли и во Второй Мировой войне, и после нее. Этот пистолет был весьма прочен – его использовали в качестве кастета при ударной технике, разработанной немецкими спецслужбами. Последний раз он повернул историю в 1953 году. Таким пистолетом был вооружен один из маршалов, которые арестовали Лаврентия Берия. Поговаривают, что и «грохнули» Лаврентия тут же на месте, как Юлия Цезаря в Сенате. Так или нет, не узнает уже никто – тайна сия велика есть.
В свое время автору пришлось поработать с таким оружием. Несмотря на малый размер, обтекаемые формы и отсутствие выступающих деталей, Браунинг очень «ухватисто» сидит в руке. Выстрел мягкий, пистолет при стрельбе не запрокидывает, бой очень точный, особенно при работе «навскидку» - можно «срывать» спуск, не обрабатывая его, и это не отражается на результатах стрельбы. Пистолет очень удобно носить в кармане оперативным способом рукояткой вниз. Осечек, неподачи патронов, утыканий и прочих задержек не наблюдалось. Пистолет можно до бесконечности долго таскать во взведенном состоянии с патроном в стволе – три предохранителя позволяют делать это совершенно безопасно. В состоянии «к бою» Браунинг приводится мгновенно. Боевая пружина не «вянет» и не слабеет.
Браунинг оказался настолько удачным, что его выпускают до сих пор мелкими сериями, как историческое оружие, для самообороны и тренировок под наименованием 380-32 Auto. На боковых щечках таких пистолетов уже нет клейма FN, а обозначено просто «Browning».
Приведенный на Фотоах никелированный Браунинг выпущен еще до I мировой Войны. Обезврежен для музейного хранения. Злая машина. Завораживает. Сколько крови на ней, тоже никто не знает. Роковой пистолет Сараево был точно таким же – никелированным, блестящим, элегантным.

Тактико-технические характеристики пистолета Браунинг обр. 1910 г., калибра 9 мм
Длина мм - 153
Высота мм - 99
Вес без патронов кг – 0, 57
Дульная энергия кг/м – 21,3
W нач. м/сек – 295
Длина ствола мм – 87
Патронов в магазине шт. – 7
Имеется вариант с удлиненным стволом – 118 мм

Боевые характеристики 9 мм короткого патрона Браунинга
Длина мм – 24,5 – 25,0
Длина гильзы мм – 17
Вес г – 9,5 – 9,65
Вес порохового заряда г – 0,18-0,25
Вес пули г – 6,0-7,0
Поперечная нагрузка пули г/см – 9,4-11
Вес гильзы г – 3,25-3,4
Производится под названием:
Италия «Korto»
Америка – 180 ACP
Германия – 9 мм «Kurz»

Алексей Потапов
Спецназ 21 века. Элитная подготовка. НПЦ "Здоровье народа", ООО "ВИПв"

vipv.ru

Браунинг пистолет со сложной историей ⋆ Оружейный клуб

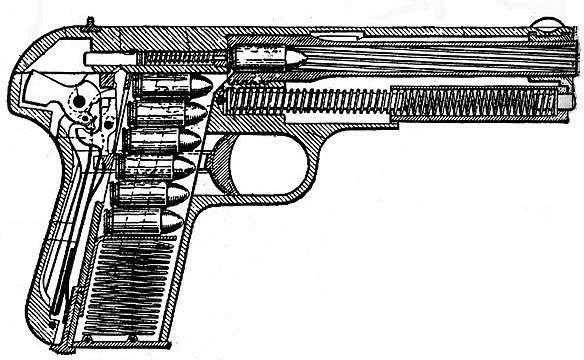

После Первой мировой войны конструкция пистолета системы Браунинга образца 1910 г. была трансформирована. В результате появился новый образец названный моделью 1922 г «Браунинг пистолет». Его создание было инициировано военными Королевства сербов, хорватов и словенцев, которые искали возможность вооружения армейских офицеров современным личным стрелковым оружием. По их мнению, им должен был стать 9-мм самозарядный пистолет с длиной ствола не менее 114 мм и магазином на восемь патронов.

Браунинг Мозера

Один из бельгийских инженеров, Джон Мозес Браунинг, который занимался в молодости описанием автоматики оружия и получением на эти автоматические изобретения патентов собрал и запатентовал несколько моделей самозарядных пистолетов. В частности в конcтрструкции имел место механизм произведения выстрела с использованием стволовой отдачи, при коротком его ходе и запиранием затвора поворотом ствола, с отдачей и системой отведения пороховых газов. Все эти конструктивные особенности наряду с мобильностью и компактностью пистолетов получили высокие оценки специалистов и любителей того времени.

Почувствовав далеко идущие перспективы и возможность заключения большого контракта, инженеры бельгийской фирмы «Фабрик Насьональ» быстро модернизировали свой «браунинг пистолет» 1910 г., удлинив до 114 мм его ствол и рукоятку для размещения магазина на 8 патронов. Для удлинения корпуса пистолета они придумали специальную глухую цилиндрическую втулку, запирающую в кожухе возвратную пружину. В итоге без серьёзных переделок конструкции модели 1910 г. был создан новый пистолет, получивший обозначение «браунинг » 1922 г. или 1910/22 г.

Концепция пистолета Браунинг

Пистолет Браунинга на вооружении

Уже в 1923 г. на него поступил первый крупный заказ на 60 ООО единиц от правительства Королевства сербов, хорватов и словенцев (впоследствии Югославии). Он был выполнен полностью, и вплоть до немецкой оккупации в 1941 г. «браунинг» 1922 г. являлся главным личным офицерским оружием югославской армии. Перед Второй мировой войной 1939-1945 гг. некоторое количество пистолетов в калибре 7,65 мм поступило на вооружение бельгийской и голландской армий. Причём последняя заказывала их дважды в 1926 и 1928 гг. Отличительной особенностью этого оружия была расположенная на верхней части кожух-затвора монограмма королевы Вильгельмины — латинская буква «W» под короной и маркировка пистолета М-25№ 1. Кроме этого, «браунинги» 1922 г. успешно использовались европейской полицией. В Дании эксплуатировался 7,65-мм вариант, а в Бельгии, Франции и Чехословакии его 9-мм собрат.

Во время Второй мировой войны Бельгия довольно быстро пала под ударами немецко- фашистских войск и в 1940 г. была оккупирована. Заводы фирмы «ФН» стали работать на Вермахт и Люфтваффе, а «браунинги» 1922 г. официально поступили на вооружение под маркой «Pistole 626Ь» для калибра 7,65 мм и «Pistole 641Ь» для образца под 9-мм короткий патрон. Однако в ходе войны производство 9-мм пистолетов для нужд германской армии не организовывалось.

Разобранный пистолет Браунинга

Немецкая военная приёмка дала пистолету новое название — «длинный браунинг». На принятых в эксплуатацию экземплярах ею выбивались клейма из сочетания латинских букв и цифр. Например, «Waa 140» или «Waa613».
В целях упрощения и удешевления производства с 1942 г. оружие стало снабжаться деревянными щёчками рукояти. Тогда же заводские номера стали обозначаться цифрами и буквами. Это были единственные незначительные изменения, внесённые немцами в конструкцию пистолета. За четыре года оккупации, до сентября 1944 г. компанией «Фабрик Насьональ» было изготовлено 363200 «длинных браунингов». Причём пик производства 166000 пистолетов падал на 1943 г.

Путаница в терминах

Особо надо отметить, что сам пистолет браунинга стал настолько популярен, что во времена царской России и после Октябрьской революции слово «браунинг» стало нарицательным. Оно могло означать абсолютно любой компактный самозарядный пистолет. Подобно тому, как люди того времени любой револьвер могли назвать «наганом». Потому, если вы встречаете слово «браунинг» в литературном произведении, то модель не стоит понимать буквально.

Дамский браунинг

Сейчас на рынке можно встретить огромное количество моделей пистолетов Браунинга. Например, очень популярны модели «Дамский браунинг», «карманный пистолет браунинг» которые отличаются своими компактными размерами.

Браунинг пистолет, который поместиться где угодно

Браунинг пистолет видео стрельбы

weaponclub.ru

Пистолеты Браунинга - основы современного вооружения

Пистолеты Браунинга созданы великим конструктором Джонон Мозесом. Он разрабатывал механизмы для многих моделей оружия того времени. Но прославил его на весь мир именно пистолет, сделанный по новейшим технологиям, которые послужили основой современного вооружения. Ни один экземпляр из тех, что можно увидеть сегодня, не появился бы, если бы не изобретение Джона Мозеса.

Пистолеты Браунинга объединили в себе мощность, компактность, специальные формы для постоянного использования. Боеприпасами служили совершенно новые патроны калибра 7.65, которые обладали хорошими пробивными способностями. Пуля довольно точно поражала цель на небольших открытых дистанциях.

Все новшества конструкции повлияли на быстрое распространение с учетом того, что пистолеты Браунинга по своей уникальности имели довольно низкую стоимость. Образцы за короткий срок появились на международном рынке вооружения и в первую очередь использовались гражданским населением.

Джон Мозес долгое время трудился над этим пистолетом, прежде чем выставить его на всеобщее обозрение. Первый готовый образец самозарядного устройства оружейник продемонстрировал знаменитой компании Colt. Автоматический механизм работал с помощью пороховых газов, которые проходили через канал ствола. Главной деталью Браунинга являлся поршень-рычаг. Он выполнял функцию отвода затвора и взвода курка.

В начале 1896 года пистолеты Браунинга изменились в конструкции. Оружейник использовал автоматику, работающую под действием энергии выстрела для механизма свободного затвора, функционирующего под силой возвратной пружины и всей тяжестью кожуха. Данный образец стал наилучшим пистолетом Браунинга. Это обусловлено тем, что кожух и затвор ствола объединились в одну цельную часть.

В рассматриваемой модели использовались патроны малой мощности 32 калибра. За первый год сотрудничества с компанией Colt Браунинг смог создать всего лишь два варианта автоматического пистолета. Механизм обоих работал под действием пороховых газов в момент выстрела. В одном из образцов надежное запирание затвора было достигнуто путём снижения ствола, именно эта система пистолета "Браунинг" пошла в серийное производство по заказу армии США.

Одна из ярких моделей знаменитого оружейника появилась в 1900 году. Автоматический, компактный, простой в использовании, удобный и довольно мощный экземпляр положил начало эпохи развития самозарядных пистолетов. Оружие Браунинга являлось уникальным по всем техническим характеристикам. Долгое время ему не было достойных аналогов даже среди широко используемых на то время револьверов.

Помимо всех преимуществ, любое оружие имеет ряд недостатков. Основными из них были деформация боевой пружины, ненадежный предохранительный механизм и слабая убойная сила пули. Но это только повлияло на постепенную доработку и улучшение легендарного пистолета.

На сегодняшний день существует множество моделей, которые являются историей создания оружия, но одним из уникальных считает именно Браунинг. Пистолет, фото которого вы видите в статье, имеет такой внешний вид и конструкцию всех деталей, что можно с легкостью охарактеризовать разработку великого оружейника как основной этап развития самозарядного вооружения.
