В помощь молодому офицеру - Серия ПМК

Первым серийным противогазом этой серии стал ПМК-1, разработанный в конце 70-х. В нём впервые использовали не круглые, как на более старых моделях, а трапециевидные стёкла очкового узла. Инновациями оказались и неразборное переговорное устройство, и питьевая система. Противогазы имели коробку, расположенную сбоку, потому их выпускали в левостороннем и правостороннем вариантах (для праворуких и левшей соответственно).

Противогаз ПМК-2 Противогаз эффективен против биологических аэрозолей, пыли, излучений видимого и ультрафиолетового спектров. Частично эффективен ПМК против нервно-паралитических БОВ (V-газы, зоман, зарин, табун). Эти вещества способны действовать через кожу «в обход» противогаза. Маска устройства не закрывает голову полностью, потому часть кожи головы остаётся уязвимой для иприта и других кожно-нарывных БОВ. Неэффективен или малоэффективен противогаз против проникающей радиации, рентгеновского излучения, некоторых видов нелетального оружия: акустического (напр., LRAD), лазерного, СВЧ-оружия (Active Denial System и т.п.), светошумовых гранат. Преимуществами являются высокий ресурс, наличие переговорного и питьевого устройств, небольшой вес и хороший обзор.

В начале 90-х был создан противогаз ПМК-3 с увеличенным очковым узлом. Помимо очкового узла, он получил несколько незначительных улучшений, сделавших его эксплуатацию более удобной и повысивших надёжность. Это более длинная и гибкая трубка питьевого устройства, которая не мешает разговаривать не соприкасается с лицом в свободном положении. Переговорное устройство лучше защищено изнутри благодаря металлической решётке, а трубка питьевого устройства съёмная и носится на фляге (в предыдущих модификациях она являлась частью маски и не снималась). Манжеты очкового узла ПМК-3 выполнены не совсем неудачно и ограничивают поле зрения. Противогаз ПМК-3 является модернизированным образцом противогаза ПМК-2.

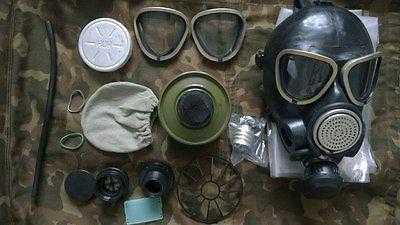

Состав комплекта противогаза ПМК-3:

  • лицевая часть – маска МБ-2;
  • ФПК двух типов: КБ-2В и КБ-2У;
  • капюшон;
  • утеплитель;
  • накладные манжеты утеплительные;
  • пленочное средство защиты глаз (ПСЗГ) от СИЯВ;
  • устройство приспособления для приема воды;
  • вкладыш;
  • решетка;
  • заглушка;
  • обтекатель;
  • переходник;
  • гидрофобный чехол;
  • водонепроницаемый мешок;
  • сумка.

ПМК-4 отличается очковым узлом, который представляет собой единый моноблок, как у западных аналогов (например, М 50). Фильтры по-прежнему крепятся с боков, но конструкторы вернулись к резьбовому креплению, из-за чего байонетные фильтры приходится крепить через специальный переходник. Предположительно, ПМК-4 придёт на смену третьей модификации, пока же он «засветился» только на войсковых учениях. Гражданских аналогов у ПМК-4 нет.

ПМК-5 – аналог гражданского противогаза ГП-21. Отличаются эти модели комплектацией, а именно сумкой и фильтрами. Противогаз выпускается 2-х размеров, имеет гибкий очковый узел в виде моноблока, резьбовое крепление для фильтров.

Комплектация и основные характеристики всех противогазов ПМК практически не отличаются.

  • Сопротивление дыханию на вдохе при скорости постоянного потока воздуха 30 л/мин, (Па) мм вод. ст. — 180 (18),
  • Максимальный ресурс — 240 часов,
  • Максимальная продолжительность непрерывного пребывания — 24 часа,
  • Разборчивость речи — 95%,
  • Рабочий интервал температур, °С — 40 + 40 (в некоторых источниках до +50)
  • Размеры, мм: 310×180×180
  • Масса без сумки — 960 гр.
  • Срок хранения — 15 лет.
Характеристика Модель противогаза
ПМК ПМК-2 ПМК-3
Противогазовая коробка МКТ-2Т КБ-1 КБ-2В КБ-2У
Лицевая часть М-80 МБ-1-80 МБ-2
Вес комплекта, кг 1 1 1
Поле зрения % Общее 70 70 70
Бинокулярное 25 25 25
Число размеров лицевых частей 3 3 3

www.compancommand.com

ПМК-С, противогазы

  • Новости
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Диверсификация предприятий ОПК
  • Выставки и конференции
  • Безопасность
  • Гражданская авиация
  • Космос
  • Оружие мира
  • История
  • Мнения
  • Политика и общество
  • Техника и вооружение
  • Силовые структуры
  • Сотрудничество
  • Наука и производство
  • Безопасность
  • Оружие мира
  • История
  • Мероприятия
  • Научно-практические конференции МВД России
  • День передовых технологий правоохранительных органов Российской федерации
  • MILEX - 2019
  • Календарь мероприятий
  • Календарь выставок по безопасности
  • Календарь конференций
  • Календарь социально-значимых мероприятий
  • Принять участие в мероприятии
  • Туристические услуги
  • Блоги
  • Политика и общество
  • www.arms-expo.ru

    Общевойсковой фильтрующий противогаз ПМК-1, ПМК-2, ПМК-3

    Общевойсковой фильтрующий противогаз ПМК (маска М-80)

    Противогаз ПМК. Фильтрующе-поглащающая коробка ЕО. 1.08.01 имеет форму цилиндра высотой 8,7 см и диаметром 11,2 см. Маркировка на ФПК нанесена водостойкой мастикой на цилиндрическую часть корпуса: первая строка—индекс коробки—ЕО. 1.08.01, вторая строка— квартал и две последние цифры года изготовления, номер партии, серия и номер ФПК. На защитном экране (под проб-кой) в виде выпуклого штампа в круге указано условное обозначение предприятия-изготовителя.

    Маска М-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, узла присоединения ФПК с клапаном вдоха, обтекателя, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.

    Очковый узел имеет трапециевидные изогнутые стекла, обеспечивающие возможность работы с оптическими приборами.

    Клапанная коробка с двумя клапанами выдоха грибкового типа выполнена из полимера, имеет резьбовое соединение для проведения технического обслуживания клапанов. На седловине внешнего клапана расположен резиновый экран, предназначенный для предотвращения засорения и примерзания клапанов выдоха. Отверстие экрана направлено вниз.

    Обтекатель выполнен из полимерного материала и установлен внутри на узел присоединения ФПК. Отверстие обтекателя направлено в сторону клапанной коробки, для чего на нем имеется выступ, а на узле присоединения ФПК - соответствующая выемка. Устанавливается нажатием руки до щелчка.

    Переговорное устройство капсульного типа не подлежит разборке в подразделениях.

    Вкладыш предназначен для предотвращения деформации маски в процессе хранения на складах.

    В нерабочем положении резиновая трубка для питья обернута вокруг переговорного устройства, а ниппель помещен в держатель, находящийся под клапанной коробкой и отформованный за одно целое о корпусом маски.

    Маски М-80 выпускают с левосторонним (90%) и правосторонним (10%) расположением узла присоединения ФПК.

    Маркировка на маске М-80 соответствует маркировке на ШМ-41Му.

    Сумка имеет форму прямоугольного параллелепипеда. Изготовлена из двухслойной ткани, имеющей огнестойкую пропитку. Между слоями ткани проложены прокладки из фибры. Клапан сумки застегивают на кнопку и две текстильные застежки. Внутри сумки два отделения: большое - для противогаза, малое - для водонепроницаемого мешка. На тканевой перегородке расположены два кармана для НПН и НМУ, на боковой стенке сумки имеется шлевка для размещения сумки на поясном ремне, в этом случае плечевой ремень и поясную тесьму убирают в наружные карманы, расположенные на боковой стенке.

    Общевойсковой фильтрующий противогаз ПМК-2

    Противогаз ПМК-2 является модернизированным образцом противогаза ПМК. Основное отличие состоит в конструкции ФПК и узла присоединения ее к маске.

    Фильтрующе-поглощающая коробка имеет форму цилиндра высотой 9 см и диаметром 11,2 см. На горловине ФПК имеется фланец с вырезами и соответствующие им выступы на обтекателе. В горловине ФПК установлен клапан вдоха. При хранении коробку герметизируют двумя пробками. Верхнюю пробку фиксируют обтекателем.

    Коробку вставляют в левое или правое отверстие маски. Герметизация обеспечивается по наружной поверхности гор-ловины, для чего отверстия в маске имеют несколько меньший диаметр, чем горловина ФПК, и утолщены. Изнутри на фланец ФПК устанавливают обтекатель, при этом его отверстие должно быть направлено на клапанную коробку. Решетка предназначена для предотвращения плотного прилегания чехла к входному отверстию в дне коробки.

    Маркировка на ФПК нанесена водостойкой мастикой на цилиндрической части корпуса: первая строка — индекс коробки Е0.1.15.01; вторая строка—условное обозначение предприятия-изготовителя, номер партии, квартал и две последние цифры года изготовления; третья строка — серия и номер ФПК.

    Маска МБ-1-80 состоит из корпуса, обтюратора, очкового узла, клапанной коробки, двух узлов присоединения ФПК, заглушки, переговорного устройства капсульного типа, системы для приема жидкости и наголовника.

    Узлы присоединения ФПК представляют собой два отверстия в щечных областях маски. В зависимости от удобства работы конкретного специалиста с вооружением и военной техникой, а также индивидуальных особенностей военнослужащего ФПК вставляют с любой стороны. В противоположное отверстие вставляют заглушку.

    Присоединение ФПК со стандартной навинтованной горловиной к маске МБ-1-80 осуществляют с помощью переходника. Комплект дополнительного патрона КДП с противогазом ПМК-2 используют с помощью двух переходников: один для присоединения к маске соединительной трубки, другой — для присоединения ФПК к дополнительному патрону. Остальные узлы, элементы и комплектующие детали противогаза ПМК-2 аналогичны противогазу ПМК.

    Общевойсковой фильтрующий противогаз ПМК-3

    Противогаз ПМК-3 предназначен для защиты органов дыхания, лица и глаз личного состава войск от воздействия отравляющих, радиоактивных, сильнодействующих ядовитых веществ, бактериальных средств, радиоактивной пыли, а также от светового излучения ядерного взрыва. Противогаз ПМК-3 может эксплуатироваться во всех климатических зонах Российской Федерации в летний, осенний, зимний и весенний периоды года в ночных и дневных условиях, при температуре от минус 40°С до 40°С и относительной влажности воздуха до 98%.

    Противогаз ПМК-3 обеспечивает возможность приема воды в зараженной атмосфере.

    Основные характеристики:

    - Сопротивление дыханию на вдохе при скорости постоянного потока воздуха 30 л/мин, (Па) мм вод. ст. — 180 (18)
    - ресурс фильтра - 240 ч.,
    - продолжительность непрерывного пребывания - 24ч,
    - разборчивость речи - 95%,
    - Рабочий интервал температур, °С — 40 … + 50
    - Габаритные размеры, мм 310Х180Х180
    - Масса без сумки — 960 гр. *
    - Гарантийный срок хранения — 15 лет.

    Комплект противогаза состоит из лицевой части, фильтрующе-поглощающей коробки, сумки для ношения противогаза, крышки фляги, не запотевающей пленки.

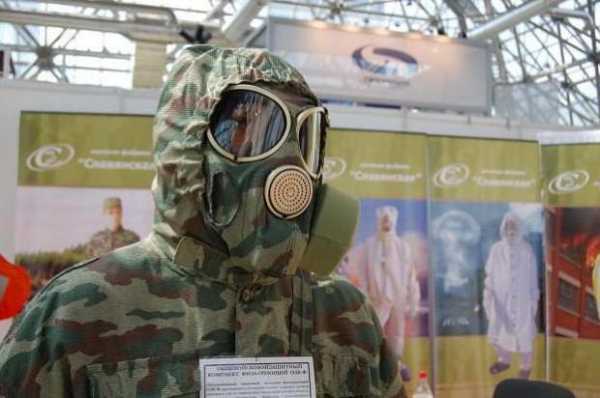

    Общевойсковой фильтрующий противогаз ПМК-С

    Противогазы ПМК-С, ПМК-СВ, ПМК-СВ-1 предназначены для защиты органов дыхания, глаз, кожи лица и головы личного состава от воздействия отравляющих веществ (ОВ), радиоактивной пыли (РП), биологических аэрозолей (БА), токсичных химических веществ (ТХВ) , паров, газов и аэрозолей слезоточивых (раздражающих) веществ.

    Фильтрующе-поглощающая коробка ФПК-7ПБ обеспечивает защиту от ОВ, БА, РП, ТХВ, в том числе аммиака, паров, газов и аэрозолей слезоточивых (раздражающих) веществ

    Фильтрующе-поглощающая коробка ФПК-7ПМ обеспечивает защиту от паров и аэрозолей слезоточивых (раздражающих) веществ, а также от других токсичных химических веществ при небольшой воздействующей дозе, кроме аммиака.

    Наголовник комбинированный с двумя нижними затяжными ремнями или шестилямочный резиновый наголовник, удобство и быстрота надевания.

    Литой низкопрофильный корпус маски из полимера, низкие массогабаритные показатели, идеальная сочетаемость со всеми типами бронешлемов.

    Гибкое полимерное смотровое стекло обеспечивает эффективное применение оптических приборов и компактность укладки.

    Подмасочник оригинальной конструкции обеспечивает внутреннюю вентиляцию, снижает эффект запотевания.

    Компактный узел выдоха обеспечивает высокую герметичность, удаление потовыделений.

    Корпус фильтрующе-поглощающей коробки из ударопрочных композиционных полимерных материалов, отсутствие коррозии корпуса, простота контроля при хранении, предотвращает искрообразование,пожаро- и взрывобезопасен.

    Высокоактивные катализаторы, химпоглотители и конструкция фильтрующе-поглощающей коробки, надежная защита от широкого перечня ОВ и АХОВ, малые массо-габаритные показатели.

    sizc.ru

    Особенности противогаза ПМК-3

    С целью обеспечения защиты человека от воздействия создавшейся отравляющей среды необходимо применение противогаза.

    Противогаз ПМК-3

    Экстремальные ситуации техногенного характера всегда сопровождаются наличием различных поражающих факторов. Такие случаи могут произойти на заводах по производству химических веществ, во время пожаров и при других происшествиях, создающих опасные условия для здоровья и жизни человека.

    Модель является наиболее подходящим средством защиты, обеспечивающим для человека безопасное нахождение в заражённой зоне.

    Область применения военных противогазов ПМК 3

    Противогаз применяется при наличии в атмосфере отравляющих веществ, бактериальных угроз, а также защищает от ослепляющего действия вспышки света огромной мощности, имеющей место при взрыве атомной бомбы или другого объекта, в котором присутствует ядерный реактор. Климатическое исполнение противогаза позволяет использовать его при любых погодных условиях в любое время суток.

    На промышленных предприятиях средства, обеспечивающие защиту каждого конкретного человека, применяются персоналом для исключения или снижения негативного влияния неблагоприятных условий, сопровождающих производственный процесс. Это необходимо в случаях, когда нет возможности создания безопасности путём применения специально разработанного оборудования и помещений с соответствующей планировкой.

    Применение этого устройства делает возможным прием жидкости в зоне, подвергшейся заражению.

    В комплект входят: маска, фильтрующе – поглощающая коробка (ФПК), накидка на голову, сумка.

    Особенности конструкции

    По сравнению с более ранними моделями, модификация ПМК-3 имеет обзорные стёкла увеличенных размеров. Изделие оснащено переговорным устройством и системой, обеспечивающей приём воды.

    Улучшенная конструкция имеет более высокую степень герметичности, способствует уменьшению конденсации влаги на стёклах.

    Прорези круглой формы на обеих половинах противогаза предназначены для фиксации ФПК. Это позволяет устанавливать её в нужное положение, которое требуется в каждом конкретном случае, а также создаёт возможность учитывать физиологические особенности человека, использующего противогаз. Противоположное отверстие закрывается заглушкой.

    Внутри корпуса маски предусмотрен подмасочник, служащий для разделения внутреннего объёма на отдельные зоны. Кроме того, этот элемент обеспечивает создание путей для доступа воздуха к стёклам очков.

    Для обеспечения возможности поступления воды предусмотрена конструкция, которая состоит из клапана в нижней части маски и приспособления для соединения с ёмкостью для жидкости.

    Этот узел служит для исключения попадания внутрь воздуха из атмосферы.

    О других элементах, входящих в комплект

    В зависимости от вида вредных веществ, от воздействия которых необходимо защититься, применяются различные типы фильтров. Существует возможность размещения в коробке нескольких различных фильтров, что отражается на маркировке, нанесённой на корпус.

    Дополнительные элементы, входящие в комплект:

    • для защиты кожи головы и шеи используется капюшон съёмной конструкции, в котором предусмотрен огнезащитный экран;
    • для согревания головы в холодное время года предусмотрен утеплитель, выполненный в виде шлема.

    Капюшон и утеплитель должны быть одного размера.

    Сумка предназначена для переноса противогаза и его составных частей.

    Масса противогаза ПМК-3 – 0,96 кг.

    fb.ru

    Противогаз ПМК-2 3шт. (3 комплекта)

    Противогаз ПМК-2 3шт. (3 комплекта)



    Внимание!

    Акция (3 противогаза за 1500р) продлится до опустошения складов!

    Лучший серийный военный противогаз мира.

    • Увеличен угол обзора, питьевая система из армейских фляг,
    • совместим со всемипротивогазами — фильтры и комплектующие (кроме очков) последнего поколения России и СССР.
    • Очень быстро одевается. Максимально надёжен.
    • Разработан для элитных войск и спецподразделений.
    • Переведен в общевойсковые, для постепенной замены предыдущих моделей.
    • Срок хранения до 30–40 лет. (в зависимостиот условий хранения и герметичности регенерационного патрона (фильтра))

    Производство 1992-94гг. состояние отличное, в ученияхне участвовали(не использованные, патроны запечатаны). Теплое сухое воинское хранение. Количество ограниченно.

    Противогаз ПМК-2 предназначен для защиты органов дыхания, лица и глаз личного состава войск от воздействия отравляющих, радиоактивных,  сильнодействующих ядовитых веществ, бактериальных средств, радиоактивной пыли, а такжеот светового излучения ядерного взрыва. Противогаз ПМК-2 может эксплуатироваться во всех климатических зонах Российской Федерации в летний, осенний, зимний и весенний периоды года в ночныхи дневных условиях, при температуре от минус 40°С до 40°С и относительной влажности воздуха до 98%. Противогаз ПМК-2 обеспечивает возможность приема воды в зараженной атмосфере.

    Основные характеристики:

    • Сопротивление дыханию на вдохе при скорости постоянного потока воздуха 30 л/мин, (Па) мм вод. ст. — 180 (18)
    • ресурс фильтра —240 ч.,
    • продолжительность непрерывного пребывания — 24ч,
    • разборчивость речи — 95%,
    • Рабочий интервал температур, °С — 40 … + 50
    • Габаритные размеры, мм 310×180×180
    • Масса без сумки — 960 гр. *
    • Гарантийный срок хранения — 15 лет.

    Обновлённая комплектация:

    1. Лицевая часть (МБ1-80) с силикатными очковыми стёклами
    2. Каркасная брезентовая сумка
    3. Коробка с НПН — 62,5
    4. Бирка —2 шт.
    5. Крышка фляги
    6. Трикотажный чехол фильтрующего элемента
    7. Решетка
    8. Заглушка
    9. Переходник
    10. Шнур прижимной резиновый —2 шт
    11. Трубка резиновая
    12. Кольцо резиновое —2 шт

    Комплектация в упаковке может незначительно отличатся! Гарантируем только рабочий комплект годный к применению,в минимальном составе: пункты 1,2,3,8 (на 17 сентября комплекты почти полные (-1–2 второстепенные позиции))

    Производство 1992-94гг. состояние отличное, в ученияхне участвовали(не использованные, патроны запечатаны). Теплое сухое воинское хранение. Количество ограниченно.

    Дополнение: в некоторых противогазах, есть небольшие следы окисления на металлической окантовке очков. В таких случаях, мы увеличиваем набор дополнительным комплектом запасных очков!

    Как определить, какой размер противогаза Вам нужен:





    Для противогазов с регулируемыми резинками сзади (ПМК, ГП-7):

    Лицевая часть бывает трех ростов (1, 2, 3)

    Для подбора роста противогазов ПМК и ГП-7 нужно
    на уровне лба измерить сантиметром горизонтальную окружность головы
    так же как измеряют голову для покупки шапки
    Размер противогаза выясняем по таблице:

    Длина окружности,
    сантиметров
    Размер
    противогаза
    До 56 1
    От 56 до 60 2
    Свыше 60 3

    vizhivai.com

    Особенности противогаза ПМК-3

    С целью обеспечения защиты человека от воздействия создавшейся отравляющей среды необходимо применение противогаза.

    Противогаз ПМК-3

    Экстремальные ситуации техногенного характера всегда сопровождаются наличием различных поражающих факторов. Такие случаи могут произойти на заводах по производству химических веществ, во время пожаров и при других происшествиях, создающих опасные условия для здоровья и жизни человека.

    Модель является наиболее подходящим средством защиты, обеспечивающим для человека безопасное нахождение в заражённой зоне.

    Область применения военных противогазов ПМК 3

    Противогаз применяется при наличии в атмосфере отравляющих веществ, бактериальных угроз, а также защищает от ослепляющего действия вспышки света огромной мощности, имеющей место при взрыве атомной бомбы или другого объекта, в котором присутствует ядерный реактор. Климатическое исполнение противогаза позволяет использовать его при любых погодных условиях в любое время суток.

    На промышленных предприятиях средства, обеспечивающие защиту каждого конкретного человека, применяются персоналом для исключения или снижения негативного влияния неблагоприятных условий, сопровождающих производственный процесс. Это необходимо в случаях, когда нет возможности создания безопасности путём применения специально разработанного оборудования и помещений с соответствующей планировкой.

    Применение этого устройства делает возможным прием жидкости в зоне, подвергшейся заражению.

    В комплект входят: маска, фильтрующе – поглощающая коробка (ФПК), накидка на голову, сумка.

    Особенности конструкции

    По сравнению с более ранними моделями, модификация ПМК-3 имеет обзорные стёкла увеличенных размеров. Изделие оснащено переговорным устройством и системой, обеспечивающей приём воды.

    Улучшенная конструкция имеет более высокую степень герметичности, способствует уменьшению конденсации влаги на стёклах.

    Прорези круглой формы на обеих половинах противогаза предназначены для фиксации ФПК. Это позволяет устанавливать её в нужное положение, которое требуется в каждом конкретном случае, а также создаёт возможность учитывать физиологические особенности человека, использующего противогаз. Противоположное отверстие закрывается заглушкой.

    Внутри корпуса маски предусмотрен подмасочник, служащий для разделения внутреннего объёма на отдельные зоны. Кроме того, этот элемент обеспечивает создание путей для доступа воздуха к стёклам очков.

    Для обеспечения возможности поступления воды предусмотрена конструкция, которая состоит из клапана в нижней части маски и приспособления для соединения с ёмкостью для жидкости.

    Этот узел служит для исключения попадания внутрь воздуха из атмосферы.

    О других элементах, входящих в комплект

    В зависимости от вида вредных веществ, от воздействия которых необходимо защититься, применяются различные типы фильтров. Существует возможность размещения в коробке нескольких различных фильтров, что отражается на маркировке, нанесённой на корпус.

    Дополнительные элементы, входящие в комплект:

    • для защиты кожи головы и шеи используется капюшон съёмной конструкции, в котором предусмотрен огнезащитный экран;
    • для согревания головы в холодное время года предусмотрен утеплитель, выполненный в виде шлема.

    Капюшон и утеплитель должны быть одного размера.

    Сумка предназначена для переноса противогаза и его составных частей.

    Масса противогаза ПМК-3 – 0,96 кг.
