Pak 35/36 — это… Что такое Pak 35/36?

Pak 35/36
Калибр, мм	37
Экземпляры	16 539
Расчёт, чел.	5
Скорострельность, выстр/мин	10—15
Скорость возки по шоссе, км/ч	до 50
Высота линии огня, мм	620
Ствол
Длина ствола, мм/клб	1665/45
Длина канала ствола, мм/клб	1567/42,3
Масса
Масса в походном положении, кг	440
Масса в боевом положении, кг	480
Габариты в походном положении
Длина, мм	3450
Ширина, мм	1650
Высота, мм	1170
Клиренс, мм	270
Углы обстрела
Угол ВН, град	от −8 до +25°
Угол ГН, град	60°

3,7 cm PaK 35/36 (нем. 3,7 cm Panzerabwehrkanone 35/36 — 3,7-см Противотанковая пушка образца 1935/1936 года) — немецкая противотанковая пушка периода Второй мировой войны.

Описание конструкции

Pak 35/36 имела для своего времени вполне современную конструкцию. Орудие имело лёгкий двухколёсный лафет с раздвижными станинами, подрессоренный колёсный ход, металлические колёса с резиновыми шинами, горизонтальный клиновой четвертьавтоматический затвор. Тормоз отката гидравлический, накатник пружинный. Пушка имела клиновой горизонтальный затвор с механизмом автоматического закрывания.

История создания

Первую противотанковую пушку немцы создали ещё во время Первой мировой войны — это была 37-мм пушка обр. 18. Согласно Версальскому договору, Германии было запрещено иметь противотанковую артиллерию, поэтому все работы по ней велись в тайне. Работы по новой пушке начались уже в 1924, в 1926 фирма «Рейнметалл» (Rheinmetall) создала опытный образец новой пушки — 3,7-см противотанковую пушку обр. 26. В 1928 новое орудие под названием 3,7 cm Pak 28 было принято на вооружение, затем появилась её модификация Pak 29, которая пошла в массовое производство. Это орудие и стало прообразом Pak 35/36, хотя ещё имело деревянные колёса без подрессоривания. В 1935—1936 пушка была модернизирована (в основном модернизация касалась колёсного хода) и принята на вооружение.

Выстрелы к Pak 35/36: 1 — Pzgr., 2 — Sprg. Надкалиберная кумулятивная мина 3,7 cm Stiel.Gr.41 (англ.)русск.

Производство

Производство Pak 28 началось в 1928 году, Pak 35/36 в 1935 году. К 1 сентября 1939 вермахт располагал 11 200 единицами Pak 35/36, за оставшиеся месяцы 1939 года было изготовлено ещё 1229 орудий. В 1940 году было изготовлено 2713 пушек, в 1941 — 1365, в 1942 — 32 и на этом их производство закончилось. В ценах 1939 года орудие стоило 5730 рейхсмарок. Вместе с Pak 28 и 29 было произведено 16 539 орудий, в том числе 5339 в 1939—1942.

На базе Pak 35/36 немецкие конструкторы разработали её танковый вариант KwK 36 L/45, которым вооружались ранние модели танка PzKpfw III.

Организационно-штатная структура

В каждой пехотной дивизии первой волны вермахта на 1 мая 1940 по штату должно было быть 75 пушек Pak 35/36 (по одной роте (12 пушек) в каждом из 3 пехотных полков, истребительно-противотанковый дивизион (3 роты по 12 пушек) и 3 пушки в эскадроне тяжёлых орудий). Боекомплект каждого орудия составлял 220 выстрелов.

Боевое применение

Впервые Pak 35/36 была с успехом использована в боях гражданской войны в Испании в 1936. Этим орудием были вооружены силы франкистов и это позволило им легко выводить из строя республиканские БТ-5 и Т-26, имевших лишь противопульное бронирование. В СССР анализ потерь танков в Испании привёл к принятию решения о начале проектирования танков с противоснарядным бронированием.

Во время польской кампании Pak 35/36 легко поражала польские танки, не имеющие противоснарядного бронирования. Но во время французской кампании немцы столкнулись с хорошо забронированными английскими танками «Матильда» Mk I и Mk II и французскими B-1bis и Somua S-35, практически не поражаемые стрельбой из Pak 35/36. Немцы сделали некоторые выводы из итогов французской компании (ускорив проектирование пушек более крупного калибра, а также кумулятивных и подкалиберных снарядов), но по прежнему считали Pak 35/36 вполне эффективным оружием. К 1 июня 1941 вермахт располагал 14 459 единицами Pak 35/36, составляющими подавляющее большинство в противотанковой артиллерии. Новых 50-мм противотанковых пушек Pak 38 на эту дату в вермахте было лишь 1 047 шт.

Таким образом, к началу кампании против СССР Pak 35/36 оставалась основным противотанковым орудием вермахта. Эти орудия вполне успешно боролись с советскими танками БТ и Т-26, составлявшими основу советских бронетанковых сил в те годы, не говоря уже о лёгких танках типов Т-37, Т-38 и Т-40.

Эффективность Pak 35/36 против танков Т-34 до настоящего времени является предметом горячих споров. С одной стороны, по воспоминаниям ряда видных немецких военачальников, например, фон Меллентина и Миддельдорфа, неспособность Pak 35/36 к борьбе против Т-34 была «драматической главой в истории немецкой пехоты». Приводятся случаи десятков попаданий в Т-34 из Pak 35/36, не повлиявших на боеспособность советского танка. По ряду свидетельств, немецкие солдаты из-за низкой эффективности прозвали Pak 35/36 «дверным молотком» или «хлопушкой». Лёгкие калиберные бронебойные снаряды были склонны к рикошету, а при пробитии брони часто не выводили танк из строя.

С другой стороны, существует ряд документов, в которых эффективность Pak 35/36 характеризуется не столь негативно. Так, в докладе 10-й танковой дивизии 1941 года отмечается: «2. По танку „Т-34“ а) Броня машин и корпуса с дистанции 300—400 м пробивается 37-мм бронебойным снарядом.»^[1]

В отчёте НИИ-48, выполненном в апреле 1942, проанализированы причины поражения советских танков Т-34 и КВ-1, поступивших на ремонтные предприятия в ходе Московской битвы с 9 октября 1941 по 15 марта 1942. Число сквозных поражений распределилось по калибрам так:

• 150 мм — 3,
• 105 мм — 5,
• 88 мм — 8,
• 75 мм — 13,
• 45—50 мм — 42,
• 37 мм — 21,
• малокалиберные — 5,
• кумулятивные — 36,
• неустановленного калибра (гл. обр. подкалиберные) — 31.

В определённых условиях Pak 35/36 могла поразить Т-34. Достаточно легко она пробивала нижнюю часть борта этого танка, где толщина бронирования составляла 40 мм без рациональных углов наклона. Вполне возможны были поражения бортов и кормы литой башни. При попадании в основание башни Т-34 часто происходило её заклинивание. Кроме того, надо учитывать, что даже верхний лобовой лист Т-34 имел ряд уязвимых мест, например, люк механика-водителя, пулемётная установка, сварные швы.

Тем не менее, поражающее действие Pak 35/36 по Т-34 было явно недостаточным, КВ же не поражался совсем. Для исправления в какой-то мере этой ситуации, для Pak 35/36 в конце 1941 были введены подкалиберные и кумулятивные снаряды. Они позволяли бороться с Т-34 и даже с КВ, но имели ряд недостатков. Так, табличная дальность стрельбы подкалиберным снарядом составляла всего 300 м, кроме того, после пробивания брони он далеко не всегда выводил танк из строя, поскольку не образовывал большого количества опасных осколков. Кумулятивный снаряд представлял собой надкалиберную мину, заряжавшуюся с дула. Такой снаряд имел очень низкую начальную скорость и ничтожные дальность (реально — до 100 м) и точность стрельбы. Фактически, это было последнее средство ближней противотанковой обороны пушки, имеющее скорее психологическое значение как средство поднятия боевого духа расчётов.

Вопреки некоторым утверждениям, Pak 35/36 сходила со сцены довольно медленно. Хотя её серийное производство прекратилось уже в самом начале 1942 года, в его течение эта пушка продолжала оставаться самым массовым противотанковым орудием вермахта. В 1943 году было израсходовано около 2 миллионов 37-мм снарядов всех типов (для сравнения, 75-мм снарядов — 1,25 млн), то есть и в 1943 Pak 35/36 использовалась весьма широко. Однако по ходу 1942—1943 гг. она активно заменялась более новыми орудиями. Pak 35/36 использовалась и в 1944—1945 гг., хотя и в значительно меньших объёмах (впрочем, во Франции в 1944 их было довольно много). На 1 марта 1945 года в частях ещё имелось 216 этих орудий, ещё 670 пушек было на складах и арсеналах. Повреждения танков этими орудиями отмечались в Берлинской операции.

Самоходные установки с Pak 35/36

Pak 35/36 устанавливалась на большое количество различных (в том числе трофейных) шасси.

• 3,7 cm Pak 35/36 auf Inf. Schlepper UE 630(f) — на базе трофейного французского многоцелевого гусеничного транспортёра (танкетки) Renault UE Chenilette. Всего изготовлено около 700 шт. Часть из них принимала участие в боях на Восточном фронте, большая часть осталась во Франции, где приняла участие в боях с союзниками в 1944.
• 3,7 cm Pak 35/36 auf leSPW U304(f) — на базе трофейного французского полугусеничного трактора Unic Р107. Точное количество установок и подробности их использования неизвестны.
• САУ на базе трофейных английских бронетранспортёров Universal Carrier и Bren Carrier. Точное количество установок и их подробности их использования неизвестны.
• Sd.Kfz.250/10 — на базе бронетранспортёра Sd.Kfz.250. Использовались как машины командиров взводов на всех театрах военных действий.

Также имели место случаи изготовления прямо в частях импровизированных САУ с Pak 35/36, для чего использовались различные подходящие шасси, например, советский лёгкий артиллерийский тягач Т-20 «Комсомолец».

Pak 35/36 за рубежом

Многие страны приобрели у Германии либо сами орудия, либо лицензию на их производство, в частности, Турция, Голландия, Япония, Испания, Италия. В 1930 эта пушка была поставлена в СССР, где производилась серийно как 37-мм противотанковая пушка образца 1930 года (1-К) и стала прообразом ряда советских противотанковых и танковых пушек, в частности, знаменитой «сорокапятки». Две таких пушки закупили США и создали на её базе свою 37-мм противотанковую пушку M3. Pak 35/36 состояла на вооружении союзников нацистской Германии во Второй мировой войне — Финляндии, Румынии, Словакии.

Оценка проекта

Pak 35/36 была, безусловно, очень удачным орудием. Данная оценка подтверждается широким распространением этого орудия (и пушек, сделанных на его базе) по всему миру. Pak 35/36 выгодно сочетала высокую начальную скорость, небольшие габариты и вес, возможность быстрой транспортировки, большую скорострельность. Пушка легко перекатывалась по полю боя силами расчёта, легко маскировалась. К недостаткам орудия можно отнести недостаточно сильное заброневое действие лёгких снарядов — часто для выведения танка из строя требовалось несколько попаданий, пробивавших броню. Поражённые пушкой танки чаще всего могли быть отремонтированы.

Подавляющее большинство танков 1930-х годов легко выводились этой пушкой из строя. Но с появлением танков с противоснарядным бронированием её судьба была решена. Подкалиберный и кумулятивный снаряды несколько продлили её жизнь, но к 1943 эта пушка ушла с первых ролей. В то же время и в 1943, и позже для этой пушки на поле боя находились цели — разнообразные лёгкие танки, САУ и бронетранспортёры стран антигитлеровской коалиции.

К настоящему времени сохранилось немало этих пушек. В России её можно увидеть, например, в музее Великой Отечественной войны на Поклонной горе в Москве и в Артиллерийском музее в Санкт-Петербурге.

Тактико-технические характеристики противотанковых орудий калибра 37 — 47 мм 1935-38 годов
Характеристика	обр. 1937 г.	Pak 35/36	Бофорс	2 pounder	Шкода обр. 1936 г. (нем.)русск.[2]
Год поступления в войска	1937	1935	1937	1936	1936
Калибр, мм/длина ствола, клб.	45/46	37/45	37/45	40/52	47/43,4
Масса в боевом положении, кг	560	480	380	814	590
Бронепробиваемость калиберным бронебойным снарядом под углом 90° на дистанции 500 м	43	30	44	43	74
Бронепробиваемость калиберным бронебойным снарядом под углом 90° на дистанции 1000 м	35		33	32	60 (1200 м)
Бронепробиваемость подкалиберным снарядом под углом 90° на дистанции 300 м		50	нет
Бронепробиваемость подкалиберным снарядом под углом 90° на дистанции 500 м	51		нет
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным.

Боеприпасы и баллистические данные

Номенклатура боеприпасов
Тип	Обозначение	Вес снаряда, кг	Вес ВВ, г	Начальная скорость, м/с	Дальность табличная, м
Калиберные бронебойные снаряды
Остроголовый без баллистического наконечника	3,7 cm Pzgr.	0,685	13	762 (745)	800
Подкалиберные бронебойные снаряды
«Катушечного» типа	3,7 cm Pzgr.40	0,355	—	1030 (1020)	300
Кумулятивные снаряды
Надкалиберная мина	Stiel.Gr.41	9,15	2,3	110	200
Осколочные снаряды
Осколочно-трассирующий	3,7 cm Sprg.18	0,62	26	745 (725)	7200
Осколочно-трассирующий	3,7 cm Sprg.40	0,62	44	745 (725)	7200

Таблица бронепробиваемости для Pak 35/36
Остроголовый калиберный бронебойный снаряд 3,7 cm Pzgr.
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	31	50
300	30	?
500	25	30
Подкалиберный бронебойный снаряд 3,7 cm Pzgr.40
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	50	75
300	40	50
500	не стр.	не стр.
Надкалиберная кумулятивная мина 3,7 cm Stiel.Gr.41
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	?	180
300	не стр.	не стр.
500	не стр.	не стр.
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони. В скобках данные по начальной скорости снаряда согласно немецкому формуляру испытания ПТО.Издание «German Anti-tank Guns 1939-1945» 1989 г.

Примечания

Литература

• Свирин М. Н. Броневой щит Сталина. История советского танка 1937—1943. — М.: Яуза, Эксмо, 2006. — 448 с. — (Советские танки). — 4000 экз. — ISBN 5-699-16243-7
• А. Широкорад. Бог войны Третьего рейха. — М.: АСТ, 2002. — 576 с.: 32 л. ил. с. — ISBN 5-17-015302-3
• А. Иванов. Артиллерия Германии в период Второй мировой войны. — СПб.: Нева, 2003. — 64 с. — ISBN 5-7654-2634-4
• М. Коломиец. Противотанковая артиллерия вермахта 1939—1945 гг. // Фронтовая иллюстрация. — 2006. — № 1.

Ссылки

Артиллерия Третьего рейха периода Второй мировой войны
Танковые орудия	2 cm KwK 30  · 3,7 cm KwK 36  · 3,7 cm KwK 38(t)  · 5 cm KwK 38  · 5 cm KwK 39  · 7,5 cm KwK 37  · 7,5 cm KwK 40  · 7,5 cm KwK 42  · 8,8 cm KwK 36  · 8,8 cm KwK 43
Противотанковая артиллерия	2,8 cm sPzB 41  · 3,7 cm PaK 36  · 4,2 cm PaK 41  · 4,7 cm PaK(t)  · 5 cm PaK 38  · 7,5 cm PaK 97/38  · 7,5 cm PaK 40  · 7,5 cm PaK 41  · 7,5 cm PaK 44  · 7,62 cm PaK 36(r)  · 8 cm PAW 600  · 8,8 cm PaK 43  · 12,8 cm PaK 44
Пехотные и горные орудия	7,5 cm leIG 18/leGebIG 18/IG L/13  · 7,5 cm IG 37  · 7,5 cm IG 42  · 15 cm sIG 33  · 7,5 cm Geb K 15  · 7,5 cm GebG 36  · 10,5 cm GebH 40
Безоткатные орудия	7,5 cm LG 40  · 10,5 cm LG 40  · 10,5 cm LG 42
Полевая, средняя и тяжёлая артиллерия	7,5 cm FK 16 nA  · 7,5 cm FK 18  · 7,5 cm FK 38  · 7,5 cm FK 7M85  · 10,5 cm leFH 16  · 10,5 cm leFH 18  · 10,5 cm leFH 18M  · 10,5 cm leFH 18/40  · 10 cm K 17  · 10,5 cm sK 18  · 10,5 cm sK 18/40  · 15 cm sFH 13  · 15 cm sFH 18  · 15 cm K 18  · 17 cm K 18  · 21 cm Mrs 18
Ж.-д. артиллерия	15 cm K (E)  · 17 cm K (E)  · 20,3 cm K (E)  · 21 cm K 12 (E)  · 24 cm Th K (E)  · 24 cm ThBr K (E)  · 28 cm kzBr K (E)  · 28 cm lgBr K (E)  · 28 cm sBr K (E)  · 28 cm Br NK (E)  · K5  · «Адольф»  · «Зигфрид»  · «Леопольд»  · «Густав»  · «Дора»
Орудия САУ	7,5 cm PaK 39  · 7,5 cm PaK 40  · 7,5 cm PaK 42  · 8,8 cm PaK 43  · 12,8 cm PaK 44
Зенитные орудия	2 cm FlaK 30/38/Flakvierling  · 3,7 cm FlaK 18/36/37  · 3,7 cm FlaK 43/Flakzwilling 43  · 8,8 cm FlaK 18/36/37/41  · 10,5 cm FlaK 38/39  · 12,8 cm FlaK 40
Реактивная артиллерия	Nebelwerfer  · 21 cm Nebelwerfer 42  · 28/32 cm Nebelwerfer 41  · 30 cm Raketenwerfer 56  · Wurfrahmen 40
Сверхтяжёлая и осадная артиллерия	35,5 cm Haubitze M1  · Gerät 040 «Карл»  · Gamma Mörser

dic.academic.ru

Pak 36(r) — Википедия

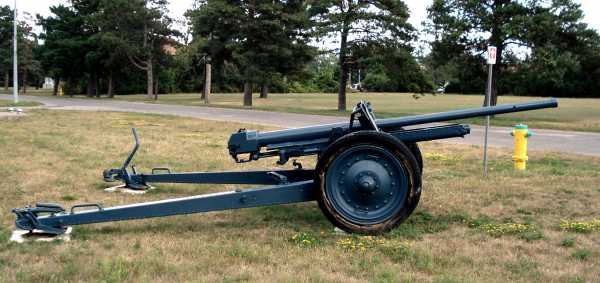

7,62 cm Pak. 36
Калибр, мм	76,2
Экземпляры	около 1000
Скорострельность, выстр/мин	10-12
Скорость возки по шоссе, км/ч	до 30
Высота линии огня, мм	1027
Ствол
Длина ствола, мм/клб	3895/51,2 (без дульного тормоза)
Длина канала ствола, мм/клб	3680/48,4
Масса
Масса в походном положении, кг	1710
Габариты в походном положении
Длина, мм	?
Ширина, мм	?
Высота, мм	?
Клиренс, мм	?
Углы обстрела
Угол ВН, град	от -6° до +18°
Угол ГН, град	60°

7,62 cm Pak. 36 (7,62 cm Panzerjägerkanone 36^[1][2]) — немецкая противотанковая пушка периода Второй мировой войны. Изготавливались из трофейных советских пушек Ф-22, захваченных в большом количестве в начальный период вторжения в СССР.

Описание конструкции[править]

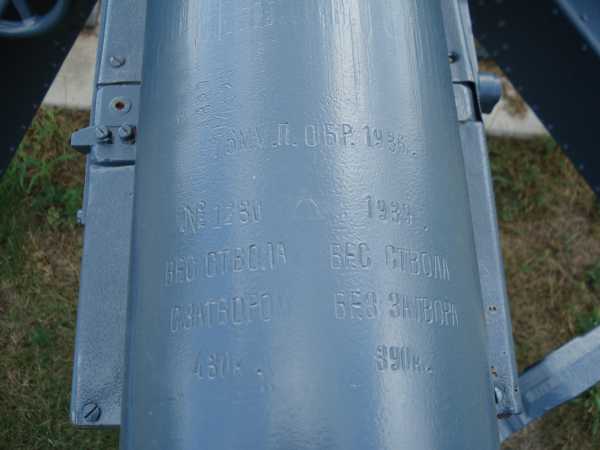

Pak 36 являлась глубокой модернизацией советской 76-мм дивизионной пушки образца 1936 года (Ф-22). Орудие имело раздвижные станины, подрессоренный колёсный ход, металлические колёса с резиновыми шинами. Оно оснащалось полуавтоматическим вертикальным клиновым затвором, гидравлическим тормозом отката, гидропневматическим накатником и мощным дульным тормозом. Передком Pak 36(r) не комплектовалось и перемещалось исключительно на механической тяге.

Большая часть орудий была приспособлена для установки на противотанковые САУ Marder II и Marder III. Известны промежуточные варианты модернизации: когда камора не растачивалась и дульный тормоз не применялся (см. фото пушки в данной статье). Окончательный вариант модернизации в наименовании потерял букву «r» в скобках, и во всех германских документах уже именовался как «7,62 cm Pak. 36».

История создания[править]

В 1941 году немецкая армия столкнулась с недостаточной эффективностью имеющихся противотанковых средств против танков Т-34 и КВ. Естественным выходом было принятие на вооружение новой, более мощной противотанковой пушки — Pak 40. Однако, производство этого орудия ещё надо было наладить, а армия настоятельно требовала новых орудий немедленно. Немецким инженерам удалось найти нетрадиционное, но эффективное решение.

В 1941—1942 годах немецкие войска захватили значительное количество (до 1300) советских 76-мм дивизионных пушек обр. 1936 г. (Ф-22)^{[источник не указан 2675 дней]}. Орудие имело большой запас прочности, однако его использование как противотанкового было затруднено. В конце 1941 года немецкими инженерами был разработан проект модернизации орудия с целью превращения его в противотанковую пушку. Модернизация включала в себя следующие мероприятия:

• Расточка каморы для стрельбы более мощным зарядом. Советская гильза имела длину 385,3 мм и диаметр фланца 90 мм, новая немецкая гильза имела длину 715 мм с диаметром фланца 100 мм. Объём метательного заряда вырос в 2,4 раза.
• Установка дульного тормоза для уменьшения возросшей силы отдачи.
• Перенос рукояток приводов наведения орудия на одну сторону с прицелом.
• Уменьшение угла возвышения (с 75° до 18°).
• Модернизация противооткатных устройств, в частности, отключение механизма переменного отката.
• Установка нового щитового прикрытия уменьшенной высоты
• Создание нового боекомплекта

Переделка орудий была очень выгодна экономически, её стоимость составляла лишь несколько процентов от стоимости нового орудия.

Первые орудия поступили на фронт в апреле 1942 года. В том году немцы переделали 358 орудий, в 1943 — 169 и в 1944 — 33. Кроме этого, еще 894 орудия было переделано для установки на САУ. Стоит отметить, что статистика производства буксируемых орудий скорее всего включает в себя 7,62 cm FK 39, которых было произведено до 300 шт. Сдача буксируемых орудий велась до весны 1943, пушек для САУ — до января 1944, после чего производство было закончено по причине исчерпания запаса трофейных орудий.

Было развернуто массовое производство боеприпасов под данное орудие.

Производство снарядов для Pak 36 и FK 39, тыс. шт.
тип снаряда	1942	1943	1944	Итого
осколочно-фугасные	769,4	1071,3	857,7	2698,4
бронебойные всех типов	359,4	597,3	437,3	1394,0

Боевое применение[править]

Pak 36 активно применялась в течение всей войны как противотанковая и полевая пушка. Об интенсивности их использования говорят цифры израсходованных бронебойных боеприпасов — в 1942 году 49000 шт. бронебойных и 8170 шт. подкалиберных снарядов, в 1943 году — 151390 шт. бронебойных снарядов. Для сравнения Pak 40 израсходовала в 1942 году 42430 шт. бронебойных и 13380 шт. кумулятивных снарядов, в 1943 году — 401100 шт. бронебойных и 374000 шт. кумулятивных снарядов).

Орудия применялись на Восточном фронте и в Северной Африке. К марту 1945 года вермахт всё ещё располагал 165 пушками Pak 36 и FK 39 (последняя — переделанное в противотанковую пушку трофейная 76-мм дивизионная пушка обр. 1939 г. (УСВ))

Самоходные установки с Pak 36[править]

Pak 36(r) устанавливалось на следующие самоходные артиллерийские установки:

• 7,62 cm Pak 36 auf Pz.IID Marder II (Sd.Kfz.132). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw II. Орудие устанавливалось в открытой рубке. В 1942 заводом Alkett в Берлине изготовлено 202 САУ.

• 7,62 cm Pak 36 auf Pz.38(t) Marder III (Sd.Kfz.139). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw 38(t). Орудие устанавливалось в открытой рубке. В 1942 заводом BMM в Праге изготовлено 344 САУ, в 1943 из проходящих капитальный ремонт танков Pz Kpfw 38(t) переоборудовано ещё 39 САУ.

Обе эти машины относились к классу противотанковых САУ (по немецкой классификации PanzerJager).

Некоторое количество 7,62 cm Pak 36 было захвачено в качестве трофеев советскими войсками (в частности, под Сталинградом) и использована для вооружения истребительно-противотанковых дивизионов.

Pak 36 существовала как минимум в 3 модификациях — буксируемый вариант и 2 варианта, предназначенные для установки на САУ:

— 7,62cm Panzerjägerkonone 36 — буксируемая;

— 7,62cm Panzerjägerkanone 36 (Pz. Sfl 1) — установка для Marder II;

— 7,62cm Panzerjägerkanone 36 (Pz. Sfl 2) — установка для Marder III.

Оценка проекта[править]

Боевое применение показало, что пушка могла уверенно поражать все типы танков того времени на типичных дистанциях боя. Советские солдаты называли это орудие «коброй» или «гадюкой»^{[источник не указан 2035 дней]}. Лишь появившиеся в конце войны танки ИС-2 в ряде случаев (особенно в лоб) не поражались данным орудием.

В целом, Pak 36 несколько уступала Pak 40, поскольку имела несколько меньшую бронепробиваемость и большие габариты и массу. Однако создание Pak 36 было безусловно экономически-оправданным, поскольку стоимость переделки составляла лишь небольшую долю от стоимости нового орудия.

Из советских орудий дивизионного звена выше, чем у Pak 36, бронепробиваемость была лишь у 100-мм пушки БС-3^{[источник не указан 2035 дней]}.

Боеприпасы и баллистические данные[править]

Согласно имеющейся информации, подкалиберные и кумулятивные снаряды были выпущены в незначительном количестве. Осколочно-фугасные снаряды снаряжались аммотолом 40/60, бронебойные — флегматизированным гексогеном. По нормали кумулятивный снаряд пробивал 100—115 мм.

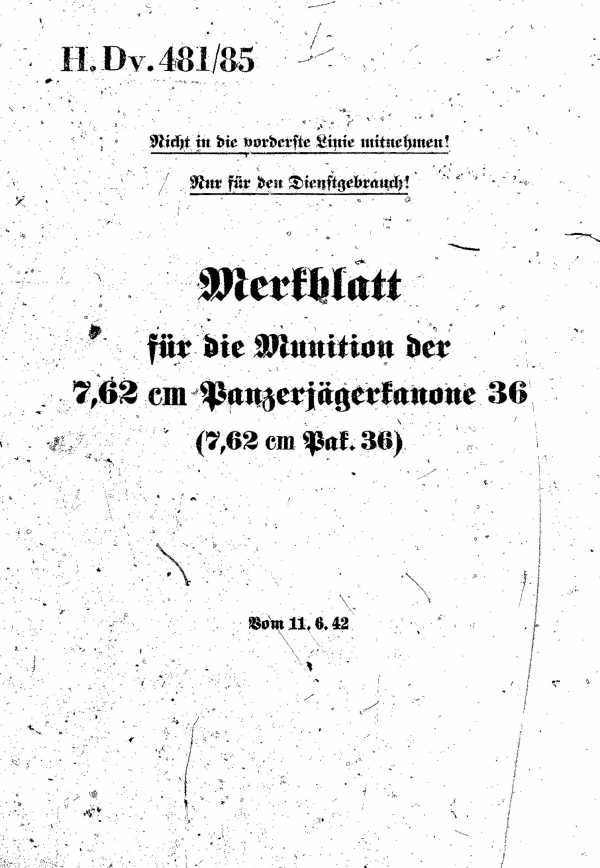

Обложка брошюры с описанием боеприпасов к противотанковой пушке 7,62 cm Pak. 36.

Номенклатура боеприпасов
Тип	Обозначение	Вес снаряда, кг	Вес ВВ, г	Начальная скорость, м/с	Дальность табличная, м
Калиберные бронебойные снаряды
Остроголовый с защитным и баллистическим наконечниками трассирующий	7,62 cm Pzgr.39	7,6	24	740	4000
Подкалиберные бронебойные снаряды
«Катушечного» типа трассирующий	7,62 cm Pzgr.40	4,065	нет	990	700
Кумулятивные снаряды
Кумулятивный	7,62 cm Gr.38 Hl/B	4,62	510	450	1000
Кумулятивный	7,62 cm Gr.38 Hl/С	5,05	510	450	1000
Осколочно-фугасные снаряды
Осколочно-фугасный	7,62 cm Gr.34	6,25	550	550	10000

Таблица бронепробиваемости для Pak 36
Остроголовый с защитным и баллистическим наконечниками калиберный бронебойный снаряд 7,62 cm Pzgr.39
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	98	120
915	88	108
1372	79	97
1829	71	87
Подкалиберный бронебойный снаряд 7,62 cm Pzgr.40
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	118	158
915	92	130
1372	71	106
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

1. ↑ D 183 7,62cm Panzerjägerkonone 36, 7,62cm Panzerjägerkanone 36 (Pz. Sfl 1) 7,62cm Panzerjägerkanone 36 (Pz Sfl 2).- Beschreibung, Bedienung und Behandlung. OKH/Heereswaffenamt, Berlin 1942 (Руководство: описание, эксплуатация и обслуживание).
2. ↑ K.Pawlas, Waffen-Revue-84

• А.Широкорад. Бог войны Третьего рейха. — М.: ООО «Издательство АСТ», 2002. — С. 576.
• А.Иванов. Артиллерия Германии во Второй мировой войне.. — СПб.: Издательский дом «Нева», 2003. — С. 64.
• А.Клюев и др. Справочник по комплектации боеприпасов германской артиллерии. — М., 1943.
• Karl R. Pawlas. Die 7,62 cm Pak 36 // “Waffen Revue”. — Нюрнберг: Journal-Verlag, 1992. —. — S. 7-30.

Артиллерия Третьего рейха периода Второй мировой войны
Танковые орудия	2 cm KwK 30 · 3,7 cm KwK 36 · 3,7 cm KwK 38(t) · 5 cm KwK 38 · 5 cm KwK 39 · 7,5 cm KwK 37 · 7,5 cm KwK 40 · 7,5 cm KwK 42 · 8,8 cm KwK 36 · 8,8 cm KwK 43
Противотанковая артиллерия	2,8 cm sPzB 41 · 3,7 cm PaK 36 · 4,2 cm PaK 41 · 4.7-cm Pak · 4,7 cm PaK(t) · 5 cm PaK 38 · 7,5 cm PaK 97/38 · 7,5 cm PaK 40 · 7,5 cm PaK 41 · 7,5 cm PaK 44 · 7,62 cm PaK 36(r) · 8 cm PAW 600 · 8,8 cm PaK 43 · 12,8 cm PaK 44
Пехотные и горные орудия	7,5 cm leIG 18/leGebIG 18/IG L/13 · 7,5 cm IG 37 · 7,5 cm IG 42 · 15 cm sIG 33 · 7,5 cm Geb K 15 · 7,5 cm GebG 36 · 10,5 cm GebH 40
Безоткатные орудия	7,5 cm LG 40 · 10,5 cm LG 40 · 10,5 cm LG 42
Полевая, средняя и тяжёлая артиллерия	7,5 cm FK 16 nA · 7,5 cm FK 18 · 7,5 cm FK 38 · 7,5 cm FK 7M85 · 10,5 cm leFH 16 · 10,5 cm leFH 18 · 10,5 cm leFH 18M · 10,5 cm leFH 18/40 · 10 cm K 17 · 10,5 cm sK 18 · 10,5 cm sK 18/40 · 15 cm sFH 13 · 15 cm K 16 · 15 cm sFH 18 · 15 cm K 18 · 17 cm K 18 · 21 cm Mrs 18
Ж.-д. артиллерия	15 cm K (E) · 17 cm K (E) · 20,3 cm K (E) · 21 cm K 12 (E) · 24 cm Th K (E) · 24 cm ThBr K (E) · 28 cm kzBr K (E) · 28 cm lgBr K (E) · 28 cm sBr K (E) · 28 cm Br NK (E) · K5 · «Адольф» · «Зигфрид» · «Леопольд» · «Густав» · «Дора»
Орудия САУ	7,5 cm PaK 39 · 7,5 cm PaK 40 · 7,5 cm PaK 42 · 8,8 cm PaK 43 · 12,8 cm PaK 44
Зенитные орудия	2 cm FlaK 30/38/Flakvierling · 3,7 cm FlaK 18/36/37 · 3,7 cm FlaK 43/Flakzwilling 43 · 8,8 cm FlaK 18/36/37/41 · 10,5 cm FlaK 38/39 · 12,8 cm FlaK 40
Реактивная артиллерия	Nebelwerfer · 21 cm Nebelwerfer 42 · 28/32 cm Nebelwerfer 41 · 30 cm Raketenwerfer 56 · Wurfrahmen 40
Сверхтяжёлая и осадная артиллерия	35,5 cm Haubitze M1 · Gerät 040 «Карл» · Gamma Mörser

wp.wiki-wiki.ru

Pak 35/36 — Традиция

Pak 35/36
Калибр, мм	37
Экземпляры	16539
Скорострельность, выстр/мин	10-15
Скорость возки по шоссе, км/ч	до 50
Высота линии огня, мм	620
Ствол
Длина ствола, мм/клб	1665/45
Длина канала ствола, мм/клб	1567/42,3
Масса
Масса в походном положении, кг	440
Габариты в походном положении
Длина, мм	3450
Ширина, мм	1650
Высота, мм	1170
Клиренс, мм	270
Углы обстрела
Угол ВН, град	от -8° до +25°
Угол ГН, град	60°

Pak 35/36 (3.7 cm Panzerabwehrkanone 35/36) — немецкая противотанковая пушка периода Второй мировой войны.

Описание конструкции[править]

Pak 35/36 имела для своего времени вполне современную конструкцию. Орудие имело раздвижные станины, подрессоренный колёсный ход, металлические колёса с резиновыми шинами, горизонтальный клиновой четвертьавтоматический затвор. Тормоз отката гидравлический, накатник пружинный. Огонь можно было вести с помощью оптического или коллиматорного прицела.

История создания[править]

Первую противотанковую пушку немцы создали ещё во время Первой мировой войны — это была 37 мм пушка обр. 18. Согласно Версальскому договору, Германия было запрещено иметь противотанковую артиллерию, поэтому все работы по ней велись в тайне. Работы по новой пушке начались уже в 1924, в 1926 фирма «Рейнметалл» (Rheinmetall) создала опытный образец новой пушки — 3,7 см противотанковую пушку обр. 26. В 1928 новое орудие под названием 3,7 сm Tak 28 было принято на вооружение, затем появилась ее модификация Tak 29, которая пошла в массовое производство. Это орудие и стало прообразом Pak 35/36, хотя ещё имело деревянные колеса без подрессоривания. В 1935 — 1936 пушка была модернизирована (в основном, модернизация касалась колёсного хода) и принята на вооружение.

Выстрелы к Pak 35/36: 1 — Pzgr., 2 — Sprg. Надкалиберная кумулятивная мина 3,7 cm Stiel.Gr.41

Производство Так 28 началось в 1928 году, Pak 35/36 в 1935 году. К 1 сентября 1939 вермахт располагал 11200 единицами Pak 35/36, за оставшиеся месяцы 1939 было изготовлено ещё 1229 орудий. В 1940 году было изготовлено 2713 пушек, в 1941 — 1365, в 1942 — 32 и на этом их производство закончилось. В ценах 1939 года орудие стоило 5730 рехсмарок. Вместе с Tak 28 и 29 было произведено 16539 орудий, в том числе 5339 в 1939-1942.

На базе Pak 35/36 немецкие конструкторы разработали её танковый вариант KwK 36 L/45, которым вооружались ранние модели танка Pz Kpfw III.

Организационно-штатная структура[править]

В каждой пехотной дивизии первой волны вермахта на 1 мая 1940 по штату должно было быть 75 пушек Pak 35/36 (по одной роте (12 пушек) в каждом из 3 пехотных полков, истребительно-противотанковый дивизион (3 роты по 12 пушек) и 3 пушки в эскадроне тяжёлых орудий). Боекомплект каждого орудия составлял 220 выстрелов.

Боевое применение[править]

Впервые Pak 35/36 была с успехом использована в боях Гражданской войны в Испании в 1936. Этим орудием были вооружены силы франкистов и это позволило им легко выводить из строя республиканские БТ-5 и Т-26, имевших лишь противопульное бронирование. В СССР анализ потерь танков в Испании привел к принятию решения о начале проектирования танков с противоснарядным бронированием.

Во время польской кампании Pak 35/36 легко поражала польские танки, не имеющие противоснарядного бронирования. Но во время французской кампании немцы столкнулись с хорошо забронированными английскими танками «Матильда» Mk I и Mk II и французскими B-1bis и Somua S-35, практически не поражаемые стрельбой из Pak 35/36. Немцы сделали некоторые выводы из итогов французской компании (ускорив проектирование пушек более крупного калибра, а также кумулятивных и подкалиберных снарядов), но по прежнему считали Pak 35/36 вполне эффективным оружием. К 1 июня 1941 вермахт располагал 14459 единицами Pak 35/36, составляющими подавляющее большинство в противотанковой артиллерии. Новых 50 мм противотанковых пушек PaK38 на эту дату в вермахте было лишь 1047 шт.

Таким образом, к началу кампании против СССР Pak 35/36 оставалась основным противотанковым орудием вермахта. Эти орудия вполне успешно боролись с советскими танками БТ и Т-26, составлявшими основу советских бронетанковых сил в те годы, не говоря уже о лёгких танках типов Т-37, Т-38 и Т-40.

Эффективность Pak 35/36 против танков Т-34 до настоящего времени является предметом горячих споров. С одной стороны, по воспоминаниям ряда видных немецких военачальников, например, Меллентина и Миддельдорфа, неспособность Pak 35/36 к борьбе против Т-34 была «драматической главой в истории немецкой пехоты». Приводятся случаи десятков попаданий в Т-34 из Pak 35/36, не повлиявших на боеспособность советского танка. По ряду свидетельств, немецкие солдаты из-за низкой эффективности прозвали Pak 35/36 «дверным молотком» или «хлопушкой». Легкие калиберные бронебойные снаряды были склонны к рикошету, а при пробитии брони часто не выводили танк из строя.

С другой стороны, существует ряд документов, в которых эффективность Pak 35/36 характеризуется не столь негативно. Так, в ^[1] отмечается: «2. По танку «T-34» а) Броня машин и корпуса с дистанции 300-400 м пробивается 37-мм бронебойным снарядом.»

В отчете НИИ-48, выполненом в апреле 1942, проанализированы причины поражения советских танков Т-34 и КВ-1, поступивших на ремонтные предприятия в ходе Московской битвы с 9 октября 1941 по 15 марта 1942. Число сквозных поражений распределилось по калибрам так: 150 мм — 3, 105 мм — 5, 88 мм — 8, 75 мм — 13, 45-50 мм — 42, 37 мм — 21, малокалиберные — 5, кумулятивные — 36, неустановленного калибра (гл. обр. подкалиберные) — 31.

В определённых условиях Pak 35/36 могла поразить Т-34. Достаточно легко она пробивала нижнюю часть борта этого танка, где толщина бронирования составляла 40 мм без рациональных углов наклона. Вполне возможны были поражения бортов и кормы литой башни. При попадании в низ башни Т-34 часто происходило ее заклинивание. Кроме того, надо учитывать, что даже верхний лобовой лист Т-34 имел ряд уязвимых мест, например, люк механика-водителя, пулеметная установка, сварные швы.

Тем не менее, поражающее действие Pak 35/36 по Т-34 было явно недостаточным, КВ же не поражался совсем. Для исправления в какой-то мере этой ситуации, для Pak 35/36 в конце 1941 были введены подкалиберные и кумулятивные снаряды. Они позволяли бороться с Т-34 и даже с КВ, но имели ряд недостатков. Так, табличная дальность стрельбы подкалиберным снарядом составляла всего 300 м, кроме того, после пробивания брони он далеко не всегда выводил танк из строя, поскольку не образовывал большого количества опасных осколков. Кумулятивный снаряд представлял собой надкалиберную мину, заряжавшуюся с дула. Такой снаряд имел очень низкую начальную скорость и ничтожные дальность (реально — до 100 м) и точность стрельбы. Фактически, это было последнее средство ближней противотанковой обороны пушки, имеющее скорее психологическое значение как средство поднятия боевого духа расчётов.

Вопреки некоторым утверждениям, Pak 35/36 сходила со сцены довольно медленно. Хотя её серийное производство прекратилось уже в самом начале 1942 года, в его течение эта пушка продолжала оставаться самым массовым противотанковым орудием вермахта. В 1943 году было израсходовано около 2 миллионов 37 мм снарядов всех типов (для сравнения 75 мм снарядов — 1,25 млн.), то есть и в 1943 Pak 35/36 использовалась весьма широко. Однако по ходу 1942-43 гг она активно заменялась более новыми орудиями. Pak 35/36 использовалась и в 1944-1945 гг, хотя и в значительно меньших объёмах (впрочем, во Франции в 1944 их было довольно много). На 1 марта 1945 года в частях еще имелось 216 этих орудий, еще 670 пушек было на складах и арсеналах. Повреждения танков этими орудиями отмечались в Берлинской операции.

Самоходные установки с Pak 35/36[править]

Pak 35/36 устанавливалась на большое количество различных (в том числе трофейных) шасси.

• 3,7 cm Pak 35/36 auf Inf. Schlepper UE 630(f) — на базе трофейного французского многоцелевого гусеничного транспортера (танкетки) Renault UE Chenilette. Всего изготовлено около 700 шт. Часть из них принимала участие в боях на Восточном фронте, большая часть осталась во Франции, где приняла участие в боях с союзниками в 1944.
• 3,7cm Pak 35/36 auf leSPW U304(f) — на базе трофейного французского полугусеничного трактора Unic Р107. Точное количество установок и подробности их использования неизвестны.
• САУ на базе трофейных английских бронетранспортеров Universal Carrier и Вгеn Carrier. Точное количество установок и их подробности их использования неизвестны.
• Sd.Kfz.250/10 — на базе бронетранспортера Sd.Kfz.250. Использовались как машины командиров взводов на всех театрах военных действий.

Также имели место случаи изготовления прямо в частях импровизированных САУ с Pak 35/36, для чего использовались различные подходящие шасси, например, советский лёгкий артиллерийский тягач Т-20 «Комсомолец».

Pak 35/36 за рубежом[править]

Многие страны приобрели у Германии либо сами орудия, либо лицензию на их производство, в частности, Турция, Голландия, Япония, Испания, Италия. В 1930 эта пушка была поставлена в СССР, где производилась серийно как 37-мм противотанковая пушка образца 1930 года (1-К) и стала прообразом ряда советских противотанковых и танковых пушек, в частности, знаменитой «сорокапятки». Две таких пушки закупили США и создали на её базе свою 37 мм противотанковую пушку М3. Pak 35/36 состояла на вооружении союзников нацистской Германии во Второй Мировой войне — Финляндии, Румынии, Словакии.

Оценка проекта[править]

Pak 35/36 была, безусловно, очень удачным орудием. Данная оценка подтверждается широким распространением этого орудия (и пушек, сделанных на его базе) по всему миру. Pak 35/36 выгодно сочетала высокую начальную скорость, небольшие габариты и вес, возможность быстрой транспортировки, большую скорострельность. Пушка легко перекатывалась по полю боя силами расчета, легко маскировалась. К недостаткам орудия можно отнести недостаточно сильное заброневое действие лёгких снарядов — часто для выведения танка из строя требовалось несколько попаданий, пробивавших броню. Поражённые пушкой танки чаще всего могли быть отремонтированы.

Подавляющее большинство танков 1930-х годов легко выводились этой пушкой из строя. Но с появлением танков с противоснарядным бронированием её судьба была решена. Подкалиберный и кумулятивный снаряды несколько продлили её жизнь, но к 1943 эта пушка ушла с первых ролей. В то же время и в 1943, и позже для этой пушки на поле боя находились цели — разнообразные легкие танки, САУ и бронетранспортёры стран антигитлеровской коалиции.

К настоящему времени сохранилось немало этих пушек. В России её можно увидеть, например, в музее Великой Отечественной войны на Поклонной горе в Москве и в Артиллерийском музее в Санкт-Петербурге.

Боеприпасы и баллистические данные[править]

Номенклатура боеприпасов
Тип	Обозначение	Вес снаряда, кг	Вес ВВ, г	Начальная скорость, м/с	Дальность табличная, м
Калиберные бронебойные снаряды
Остроголовый без баллистического наконечника	3,7 cm Pzgr.	0,685	13	762	800
Подкалиберные бронебойные снаряды
«Катушечного» типа	3,7 cm Pzgr.40	0,355	—	1030	300
Кумулятивные снаряды
Надкалиберная мина	Stiel.Gr.41	9,15	2,3	110	200
Осколочные снаряды
Осколочно-трассирующий	3,7 cm Sprg.18	0,62	26	745	7200
Осколочно-трассирующий	3,7 cm Sprg.40	0,62	44	745	7200



Таблица бронепробиваемости для Pak 35/36
Остроголовый калиберный бронебойный снаряд 3,7 cm Pzgr.
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	31	50
300	30	?
500	25	30
Подкалиберный бронебойный снаряд 3,7 cm Pzgr.40
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	50	75
300	40	50
500	не стр.	не стр.
Надкалиберная кумулятивная мина 3,7 cm Stiel.Gr.41
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	?	180
300	не стр.	не стр.
500	не стр.	не стр.
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

1. ↑ «ДОКЛАД О БОЕВОЙ ДЕЯТЕЛЬНОСТИ 10-й ТАНКОВОЙ ДИВИЗИИ НА ФРОНТЕ БОРЬБЫ С ГЕРМАНСКИМ ФАШИЗМОМ ЗА ПЕРИОД С 22.6 ПО 1.8.41 г.», http://mechcorps.rkka.ru/files/mechcorps/index.htm

• М.Свирин. Броневой щит Сталина. История советского танка 1937-1943. — М.,ООО «Издательство Яуза», ООО «Издательство Эксмо»,2006. — 448 с.,ил. ISBN 5-699-16243-7
• А.Широкорад. Бог войны Третьего рейха. — М.,ООО «Издательство АСТ», 2002. — 576 с.: 32 л. ил. ISBN 5-17-015302-3
• А.Иванов. Артиллерия Германии во Второй Мировой войне. — СПб., Издательский дом «Нева», 2003. — 64 с. ISBN 5-7654-2634-4
• М.Коломиец. Противотанковая артиллерия Вермахта 1939-1945 гг. — журнал «Фронтовая иллюстрация», №1, 2006

traditio.wiki

Pak 36(r) — это… Что такое Pak 36(r)?

7,62 cm Pak. 36
Калибр, мм	76,2
Экземпляры	около 1000
Скорострельность, выстр/мин	10-12
Скорость возки по шоссе, км/ч	до 30
Высота линии огня, мм	1027
Ствол
Длина ствола, мм/клб	3895/51,2 (без дульного тормоза)
Длина канала ствола, мм/клб	3680/48,4
Масса
Масса в походном положении, кг	1710
Габариты в походном положении
Длина, мм	?
Ширина, мм	?
Высота, мм	?
Клиренс, мм	?
Углы обстрела
Угол ВН, град	от -6° до +18°
Угол ГН, град	60°

Pak 36 (7,62 cm Panzerjägerkanone 36(russisch)) — немецкая противотанковая пушка периода Второй мировой войны.

Описание конструкции

Pak 36 являлась глубокой модернизацией советской 76-мм дивизионной пушки образца 1936 года (Ф-22). Орудие имело раздвижные станины, подрессоренный колёсный ход, металлические колёса с резиновыми шинами. Оно оснащалось полуавтоматическим вертикальным клиновым затвором, гидравлическим тормозом отката, гидропневматическим накатником и мощным дульным тормозом. Передком Pak 36(r) не комплектовалось и перемещалось исключительно на механической тяге.

Большая часть орудий была приспособлена для установки на противотанковые САУ Marder II и Marder III. Известны промежуточные варианты модернизации: когда камора не растачивалась и дульный тормоз не применялся (см. фото пушки в данной статье). Окончательный вариант модернизации в наименовании потерял букву «r» в скобках, и во всех германских документах уже именовался как «7,62 cm Pak 36».

История создания

В 1941 году немецкая армия столкнулась с недостаточной эффективностью имеющихся противотанковых средств против танков Т-34 и КВ. Естественным выходом было принятие на вооружение новой, более мощной противотанковой пушки — Pak 40. Однако, производство этого орудия ещё надо было наладить, а армия настоятельно требовала новых орудий немедленно. Немецким инженерам удалось найти нетрадиционное, но эффективное решение.

В 1941—1942 годах немецкие войска захватили значительное количество (до 1300) советских 76-мм дивизионных пушек обр. 1936 г. (Ф-22)^{[источник не указан 222 дня]}. Орудие имело большой запас прочности, однако его использование как противотанкового было затруднено. В конце 1941 года немецкими инженерами был разработан проект модернизации орудия с целью превращения его в противотанковую пушку. Модернизация включала в себя следующие мероприятия:

• Расточка каморы для стрельбы более мощным зарядом. Советская гильза имела длину 385,3 мм и диаметр фланца 90 мм, новая немецкая гильза имела длину 715 мм с диаметром фланца 100 мм. Объём метательного заряда вырос в 2,4 раза.
• Установка дульного тормоза для уменьшения возросшей силы отдачи.
• Перенос рукояток приводов наведения орудия на одну сторону с прицелом.
• Уменьшение угла возвышения (с 75° до 18°).
• Модернизация противооткатных устройств, в частности, отключение механизма переменного отката.
• Установка нового щитового прикрытия уменьшенной высоты
• Создание нового боекомплекта

Переделка орудий была очень выгодна экономически, её стоимость составляла лишь несколько процентов от стоимости нового орудия.

Производство

Первые орудия поступили на фронт в апреле 1942 года. В том году немцы переделали 358 орудий, в 1943 — 169 и в 1944 — 33. Кроме этого, еще 894 орудия было переделано для установки на САУ. Стоит отметить, что статистика производства буксируемых орудий скорее всего включает в себя 7,62 cm FK 39, которых было произведено до 300 шт. Сдача буксируемых орудий велась до весны 1943, пушек для САУ — до января 1944, после чего производство было закончено по причине исчерпания запаса трофейных орудий.

Было развернуто массовое производство боеприпасов под данное орудие.

Производство снарядов для Pak 36 и FK 39, тыс. шт.
тип снаряда	1942	1943	1944	Итого
осколочно-фугасные	769,4	1071,3	857,7	2698,4
бронебойные всех типов	359,4	597,3	437,3	1394,0

Боевое применение

Pak 36 активно применялась в течение всей войны как противотанковая и полевая пушка. Об интенсивности их использования говорят цифры израсходованных бронебойных боеприпасов — в 1942 году 49000 шт. бронебойных и 8170 шт. подкалиберных снарядов, в 1943 году — 151390 шт. бронебойных снарядов. Для сравнения Pak 40 израсходовала в 1942 году 42430 шт. бронебойных и 13380 шт. кумулятивных снарядов, в 1943 году — 401100 шт. бронебойных и 374000 шт. кумулятивных снарядов).

Орудия применялись на Восточном фронте и в Северной Африке. К марту 1945 года вермахт всё ещё располагал 165 пушками Pak 36 и FK 39 (последняя — переделанное в противотанковую пушку трофейная 76-мм дивизионная пушка обр. 1939 г. (УСВ))

Самоходные установки с Pak 36

Pak 36(r) устанавливалось на следующие cамоходные артиллерийские установки:

• 7,62 cm Pak 36 auf Pz.IID Marder II (Sd.Kfz.132). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw II. Орудие устанавливалось в открытой рубке. В 1942 заводом Alkett в Берлине изготовлено 202 САУ.

• 7,62 cm Pak 36 auf Pz.38(t) Marder III (Sd.Kfz.139). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw 38(t). Орудие устанавливалось в открытой рубке. В 1942 заводом BMM в Праге изготовлено 344 САУ, в 1943 из проходящих капитальный ремонт танков Pz Kpfw 38(t) переоборудовано ещё 39 САУ.

Обе эти машины относились к классу противотанковых САУ (по немецкой классификации PanzerJager).

Pak 36 за рубежом

Некоторое количество 7,62cm Pak 36 было захвачено в качестве трофеев советскими войсками (в частности, под Сталинградом) и использована для вооружения истребительно-противотанковых дивизионов.

Модификации

Pak 36 существовала как минимум в 2 модификациях — буксируемый вариант и вариант, предназначенный для установки на САУ.

Оценка проекта

7,62 cm Pak 36 можно считать одной из лучших противотанковых пушек мира. Её мощность позволяла уверенно поражать все типы средних и тяжелых танков того времени на реальных дистанциях боя. Советские солдаты называли это орудие «коброй» или «гадюкой». Лишь появившиеся в конце войны танки ИС-2 в ряде случаев (особенно в лоб) не поражались данным орудием.

В целом, Pak 36 несколько уступала Pak 40, поскольку имела несколько меньшую бронепробиваемость и большие габариты и массу. Однако создание Pak 36 было безусловно оправданным, поскольку стоимость переделки была на порядок дешевле стоимости нового орудия.

Из советских орудий дивизионного звена выше, чем у Pak 36, бронепробиваемость была лишь у 100-мм пушки БС-3.

Боеприпасы и баллистические данные

Согласно имеющейся информации, подкалиберные и кумулятивные снаряды были выпущены в незначительном количестве. Осколочно-фугасные снаряды снаряжались аммотолом 40/60, бронебойные — флегматизированным гексогеном. По нормали кумулятивный снаряд пробивал 100—115 мм.

Номенклатура боеприпасов
Тип	Обозначение	Вес снаряда, кг	Вес ВВ, г	Начальная скорость, м/с	Дальность табличная, м
Калиберные бронебойные снаряды
Остроголовый с защитным и баллистическим наконечниками трассирующий	7,62 cm Pzgr.39	7,6	24	740	4000
Подкалиберные бронебойные снаряды
«Катушечного» типа трассирующий	7,62 cm Pzgr.40	4,065	нет	990	700
Кумулятивные снаряды
Кумулятивный	7,62 cm Gr.38 Hl/B	4,62	510	450	1000
Кумулятивный	7,62 cm Gr.38 Hl/С	5,05	510	450	1000
Осколочно-фугасные снаряды
Осколочно-фугасный	7,62 cm Gr.34	6,25	550	550	10000



Таблица бронепробиваемости для Pak 36
Остроголовый с защитным и баллистическим наконечниками калиберный бронебойный снаряд 7,62 cm Pzgr.39
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	98	120
915	88	108
1372	79	97
1829	71	87
Подкалиберный бронебойный снаряд 7,62 cm Pzgr.40
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	118	158
915	92	130
1372	71	106
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Литература

• А.Широкорад. Бог войны Третьего рейха. — М.,ООО «Издательство АСТ», 2002. — 576 с.: 32 л. ил. ISBN 5-17-015302-3
• А.Иванов. Артиллерия Германии во Второй мировой войне. — СПб., Издательский дом «Нева», 2003. — 64 с. ISBN 5-7654-2634-4
• А.Клюев и др. Справочник по комплектации боеприпасов германской артиллерии. — М., 1943

Ссылки

Артиллерия Третьего рейха периода Второй мировой войны
Танковые орудия	2 cm KwK 30  · 3,7 cm KwK 36  · 3,7 cm KwK 38(t)  · 5 cm KwK 38  · 5 cm KwK 39  · 7,5 cm KwK 37  · 7,5 cm KwK 40  · 7,5 cm KwK 42  · 8,8 cm KwK 36  · 8,8 cm KwK 43
Противотанковая артиллерия	2,8 cm sPzB 41  · 3,7 cm PaK 36  · 4,2 cm PaK 41  · 4,7 cm PaK(t)  · 5 cm PaK 38  · 7,5 cm PaK 97/38  · 7,5 cm PaK 40  · 7,5 cm PaK 41  · 7,5 cm PaK 44  · 7,62 cm PaK 36(r)  · 8 cm PAW 600  · 8,8 cm PaK 43  · 12,8 cm PaK 44
Пехотные и горные орудия	7,5 cm leIG 18/leGebIG 18/IG L/13  · 7,5 cm IG 37  · 7,5 cm IG 42  · 15 cm sIG 33  · 7,5 cm Geb K 15  · 7,5 cm GebG 36  · 10,5 cm GebH 40
Безоткатные орудия	7,5 cm LG 40  · 10,5 cm LG 40  · 10,5 cm LG 42
Полевая, средняя и тяжёлая артиллерия	7,5 cm FK 16 nA  · 7,5 cm FK 18  · 7,5 cm FK 38  · 7,5 cm FK 7M85  · 10,5 cm leFH 16  · 10,5 cm leFH 18  · 10,5 cm leFH 18M  · 10,5 cm leFH 18/40  · 10 cm K 17  · 10,5 cm sK 18  · 10,5 cm sK 18/40  · 15 cm sFH 13  · 15 cm sFH 18  · 15 cm K 18  · 17 cm K 18  · 21 cm Mrs 18
Ж.-д. артиллерия	15 cm K (E)  · 17 cm K (E)  · 20,3 cm K (E)  · 21 cm K 12 (E)  · 24 cm Th K (E)  · 24 cm ThBr K (E)  · 28 cm kzBr K (E)  · 28 cm lgBr K (E)  · 28 cm sBr K (E)  · 28 cm Br NK (E)  · K5  · «Адольф»  · «Зигфрид»  · «Леопольд»  · «Густав»  · «Дора»
Орудия САУ	7,5 cm PaK 39  · 7,5 cm PaK 40  · 7,5 cm PaK 42  · 8,8 cm PaK 43  · 12,8 cm PaK 44
Зенитные орудия	2 cm FlaK 30/38/Flakvierling  · 3,7 cm FlaK 18/36/37  · 3,7 cm FlaK 43/Flakzwilling 43  · 8,8 cm FlaK 18/36/37/41  · 10,5 cm FlaK 38/39  · 12,8 cm FlaK 40
Реактивная артиллерия	Nebelwerfer  · 21 cm Nebelwerfer 42  · 28/32 cm Nebelwerfer 41  · 30 cm Raketenwerfer 56  · Wurfrahmen 40
Сверхтяжёлая и осадная артиллерия	35,5 cm Haubitze M1  · Gerät 040 «Карл»  · Gamma Mörser

dic.academic.ru

Pak 35/36 — Википедия

Pak 35/36
Pak 35/36
Калибр, мм	37
Экземпляры	16 539
Расчёт, чел.	5
Скорострельность, выстр/мин	10—15
Скорость возки по шоссе, км/ч	до 50
Высота линии огня, мм	620
Ствол
Длина ствола, мм/клб	1665/45
Длина канала ствола, мм/клб	1567/42,3
Масса
Масса в походном положении, кг	440
Масса в боевом положении, кг	480
Габариты в походном положении
Длина, мм	3450
Ширина, мм	1650
Высота, мм	1170
Клиренс, мм	270
Углы обстрела
Угол ВН, град	от −8 до +25°
Угол ГН, град	60°

3,7 cm Pak 35/36 (нем. 3,7 cm Panzerabwehrkanone 35/36 — «3,7-см противотанковая пушка образца 1935/1936 года») — немецкая противотанковая пушка периода Второй мировой войны.

Описание конструкции[править]

Pak 35/36 имела для своего времени вполне современную конструкцию. Орудие имело лёгкий двухколёсный лафет с раздвижными станинами, подрессоренный колёсный ход, металлические колёса с резиновыми шинами, горизонтальный клиновой четвертьавтоматический затвор. Тормоз отката гидравлический, накатник пружинный. Пушка имела клиновой горизонтальный затвор с механизмом автоматического закрывания.

История создания[править]

Первую противотанковую пушку немцы создали ещё во время Первой мировой войны — это была 37-мм пушка обр. 18. Согласно Версальскому договору, Германии было запрещено иметь противотанковую артиллерию, поэтому все работы по ней велись в тайне. Работы по новой пушке начались уже в 1924, в 1926 фирма «Рейнметалл» (Rheinmetall) создала опытный образец новой пушки — 3,7-см противотанковую пушку обр. 26. В 1928 новое орудие под названием 3,7 cm Pak 28 было принято на вооружение, затем появилась её модификация Pak 29, которая пошла в массовое производство. Это орудие и стало прообразом Pak 35/36, хотя ещё имело деревянные колёса без подрессоривания. В 1935—1936 пушка была модернизирована (в основном модернизация касалась колёсного хода) и принята на вооружение.

Производство Pak 28 началось в 1928 году, Pak 35/36 — в 1935 году. К 1 сентября 1939 вермахт располагал 11 200 единицами Pak 35/36, за оставшиеся месяцы 1939 года было изготовлено ещё 1229 орудий. В 1940 году было изготовлено 2713 пушек, в 1941 — 1365, в 1942 — 32 и на этом их производство закончилось. В ценах 1939 года орудие стоило 5730 рейхсмарок.^[1] Вместе с Pak 28 и 29 было произведено 16 539 орудий, в том числе 5339 в 1939—1942.

На базе Pak 35/36 немецкие конструкторы разработали её танковый вариант KwK 36 L/45, которым вооружались ранние модели танка PzKpfw III.

Организационно-штатная структура[править]

В каждой пехотной дивизии первой волны вермахта на 1 мая 1940 по штату должно было быть 75 пушек Pak 35/36 (по одной роте (12 пушек) в каждом из 3 пехотных полков, истребительно-противотанковый дивизион (3 роты по 12 пушек) и 3 пушки в эскадроне тяжёлых орудий разведывательного батальона). Боекомплект каждого орудия составлял 220 выстрелов.

Боевое применение[править]

Впервые Pak 35/36 была с успехом использована в боях гражданской войны в Испании в 1936 году^[2]. Этим орудием были вооружены силы франкистов и это позволило им легко выводить из строя республиканские БТ-5 и Т-26, имевших лишь противопульное бронирование. В СССР анализ потерь танков в Испании привёл к принятию решения о начале проектирования танков с противоснарядным бронированием.

Во время польской кампании Pak 35/36 легко поражала польские танки, не имеющие противоснарядного бронирования. Но во время французской кампании немцы столкнулись с хорошо забронированными английскими танками «Матильда» Mk I и Mk II и французскими B-1bis и Somua S-35, практически не поражаемые стрельбой из Pak 35/36. Немцы сделали некоторые выводы из итогов французской кампании (ускорив проектирование пушек более крупного калибра, а также кумулятивных и подкалиберных снарядов), но по прежнему считали Pak 35/36 вполне эффективным оружием. К 1 июня 1941 года вермахт располагал 14 459 единицами Pak 35/36, составляющими подавляющее большинство в противотанковой артиллерии. Новых 50-мм противотанковых пушек Pak 38 на эту дату в вермахте было лишь 1047 шт.

Таким образом, к началу кампании против СССР Pak 35/36 оставалась основным противотанковым орудием вермахта. Эти орудия вполне успешно боролись с советскими танками БТ и Т-26, составлявшими основу советских бронетанковых сил в те годы, не говоря уже о лёгких танках типов Т-37А, Т-38 и Т-40.

Эффективность Pak 35/36 против танков Т-34 до настоящего времени является предметом горячих споров. С одной стороны, по воспоминаниям ряда видных немецких военачальников, например, фон Меллентина и Миддельдорфа, неспособность Pak 35/36 к борьбе против Т-34 была «драматической главой в истории немецкой пехоты». Приводятся случаи десятков попаданий в Т-34 из Pak 35/36, не повлиявших на боеспособность советского танка. По ряду свидетельств, немецкие солдаты из-за низкой эффективности прозвали Pak 35/36 «дверным молотком» или «хлопушкой». Лёгкие калиберные бронебойные снаряды были склонны к рикошету, а при пробитии брони часто не выводили танк из строя.

С другой стороны, существует ряд документов, в которых эффективность Pak 35/36 характеризуется не столь негативно. Так, в докладе 1941 года советской 10-й танковой дивизии отмечается: «2. По танку „Т-34“ а) Броня машин и корпуса с дистанции 300—400 м пробивается 37-мм бронебойным снарядом»^[3].

В отчёте НИИ-48, выполненном в апреле 1942, проанализированы причины поражения советских танков Т-34 и КВ-1, поступивших на ремонтные предприятия в ходе Московской битвы с 9 октября 1941 по 15 марта 1942. Число сквозных поражений распределилось по калибрам так:

• 150 мм — 3,
• 105 мм — 5,
• 88 мм — 8,
• 75 мм — 13,
• 45—50 мм — 42,
• 37 мм — 21,
• малокалиберные — 5,
• кумулятивные — 36,
• неустановленного калибра (гл. обр. подкалиберные) — 31.

В определённых условиях Pak 35/36 могла поразить Т-34. Достаточно легко она пробивала нижнюю часть борта этого танка, где толщина бронирования составляла 40 мм без рациональных углов наклона. Вполне возможны были поражения бортов и кормы литой башни. При попадании в основание башни Т-34 часто происходило её заклинивание. Кроме того, надо учитывать, что даже верхний лобовой лист Т-34 имел ряд уязвимых мест, например, люк механика-водителя, пулемётная установка, сварные швы.

Тем не менее, поражающее действие Pak 35/36 по Т-34 было явно недостаточным, КВ же не поражался совсем. Для исправления в какой-то мере этой ситуации, для Pak 35/36 в конце 1941 были введены подкалиберные и кумулятивные снаряды. Они позволяли бороться с Т-34 и даже с КВ, но имели ряд недостатков. Так, табличная дальность стрельбы подкалиберным снарядом составляла всего 300 м, кроме того, после пробивания брони он далеко не всегда выводил танк из строя, поскольку не образовывал большого количества опасных осколков. Кумулятивный снаряд представлял собой надкалиберную мину, заряжавшуюся с дула. Такой снаряд имел очень низкую начальную скорость и ничтожные дальность (реально — до 100 м) и точность стрельбы. Фактически, это было последнее средство ближней противотанковой обороны пушки, имеющее скорее психологическое значение как средство поднятия боевого духа расчётов.

Вопреки некоторым утверждениям, Pak 35/36 сходила со сцены довольно медленно. Хотя её серийное производство прекратилось уже в самом начале 1942 года, в его течение эта пушка продолжала оставаться самым массовым противотанковым орудием вермахта. В 1943 году было израсходовано около 2 миллионов 37-мм снарядов всех типов (для сравнения, 75-мм снарядов — 1,25 млн), то есть и в 1943 Pak 35/36 использовалась весьма широко. Однако по ходу 1942—1943 гг. она активно заменялась более новыми орудиями. Pak 35/36 использовалась и в 1944—1945 гг., хотя и в значительно меньших объёмах (впрочем, во Франции в 1944 их было довольно много). На 1 марта 1945 года в частях ещё имелось 216 этих орудий, ещё 670 пушек было на складах и арсеналах. Повреждения танков этими орудиями отмечались в Берлинской операции.

Самоходные установки с Pak 35/36[править]

Pak 35/36 устанавливалась на большое количество различных (в том числе трофейных) шасси.

• 3,7 cm Pak 35/36 auf Inf. Schlepper UE 630(f) — на базе трофейного французского многоцелевого гусеничного транспортёра (танкетки) Renault UE Chenillette. Всего изготовлено около 700 шт. Часть из них принимала участие в боях на Восточном фронте, большая часть осталась во Франции, где приняла участие в боях с союзниками в 1944.
• 3,7 cm Pak 35/36 auf leSPW U304(f) — на базе трофейного французского полугусеничного трактора Unic Р107. Точное количество установок и подробности их использования неизвестны.
• САУ на базе трофейных английских бронетранспортёров Universal Carrier и Bren Carrier. Точное количество установок и их подробности их использования неизвестны.
• Sd.Kfz.250/10 — на базе бронетранспортёра Sd.Kfz.250. Использовались как машины командиров взводов на всех театрах военных действий.

Также имели место случаи изготовления прямо в частях импровизированных САУ с Pak 35/36, для чего использовались различные подходящие шасси, например, советский лёгкий артиллерийский тягач Т-20 «Комсомолец».

Pak 35/36 за рубежом[править]

Многие страны приобрели у Германии либо сами орудия, либо лицензию на их производство, в частности, Турция, Нидерланды, Япония, Испания, Италия. В 1930 эта пушка была поставлена в СССР, где производилась серийно как 37-мм противотанковая пушка образца 1930 года (1-К) и стала прообразом ряда советских противотанковых и танковых пушек, в частности, знаменитой «сорокапятки». Две таких пушки закупили США и создали на её базе свою 37-мм противотанковую пушку M3. Pak 35/36 состояла на вооружении союзников нацистской Германии во Второй мировой войне — Финляндии, Румынии, Словакии.

Трофейные орудия использовали партизанские отряды и части Народно-освободительной армии Югославии. Первая из немецких 37-мм противотанковых пушек была захвачена в исправном состоянии летом 1942 года^[4].

Оценка проекта[править]

Pak 35/36 была, безусловно, очень удачным орудием. Данная оценка подтверждается широким распространением этого орудия (и пушек, сделанных на его базе) по всему миру. Pak 35/36 выгодно сочетала высокую начальную скорость, небольшие габариты и вес, возможность быстрой транспортировки, большую скорострельность. Пушка легко перекатывалась по полю боя силами расчёта, легко маскировалась. К недостаткам орудия можно отнести недостаточно сильное заброневое действие лёгких снарядов — часто для выведения танка из строя требовалось несколько попаданий, пробивавших броню. Поражённые пушкой танки чаще всего могли быть отремонтированы.

Подавляющее большинство танков 1930-х годов легко выводились этой пушкой из строя. Но с появлением танков с противоснарядным бронированием её судьба была решена. Подкалиберный и кумулятивный снаряды несколько продлили её жизнь, но к 1943 году эта пушка ушла с первых ролей. В то же время и в 1943, и позже для этой пушки на поле боя находились цели — разнообразные лёгкие танки, САУ и бронетранспортёры стран антигитлеровской коалиции.

К настоящему времени сохранилось немало этих пушек. В России её можно увидеть, например, в музее Великой Отечественной войны на Поклонной горе в Москве и в Артиллерийском музее в Санкт-Петербурге.

Тактико-технические характеристики противотанковых орудий калибра 37—47 мм 1935—38 годов[5]
Характеристика	обр. 1937 г.	Pak 35/36	Бофорс	2 pounder	Шкода обр. 1936 г.
Год поступления в войска	1937	1935	1935	1936	1936
Калибр, мм/длина ствола, клб	45/46	37/45	37/45	40/52	47/43,4
Масса в боевом положении, кг	560	480	380	814	590
Бронепробиваемость калиберным бронебойным снарядом под углом 90° на дистанции 500 м	38	30	44 (40, 600 м)	52
Бронепробиваемость калиберным бронебойным снарядом под углом 90° на дистанции 1000 м			33	40	55
Бронепробиваемость подкалиберным снарядом под углом 90° на дистанции 300 м		50	нет
Бронепробиваемость подкалиберным снарядом под углом 90° на дистанции 500 м	51		нет
Следует помнить, что в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным.

Боеприпасы и баллистические данные[править]

Номенклатура боеприпасов
Тип	Обозначение	Вес снаряда, кг	Вес ВВ, г	Начальная скорость, м/с	Дальность табличная, м
Калиберные бронебойные снаряды
Остроголовый без баллистического наконечника	3,7 cm Pzgr.	0,685	13	762 (745)	800
Подкалиберные бронебойные снаряды
«Катушечного» типа	3,7 cm Pzgr.40	0,355	—	1030 (1020)	300
Кумулятивные снаряды
Надкалиберная мина	Stiel.Gr.41	9,15	2300	110	200
Осколочные снаряды
Осколочно-трассирующий	3,7 cm Sprg.18	0,62	26	745 (725)	7200
Осколочно-трассирующий	3,7 cm Sprg.40	0,62	44	745 (725)	7200

Таблица бронепробиваемости для Pak 35/36
Остроголовый калиберный бронебойный снаряд 3,7 cm Pzgr.
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	31	50
300	30	?
500	25	30
Подкалиберный бронебойный снаряд 3,7 cm Pzgr.40
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	50	75
300	40	50
500	не стр.	не стр.
Надкалиберная кумулятивная мина 3,7 cm Stiel.Gr.41
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
100	?	180
300	не стр.	не стр.
500	не стр.	не стр.
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони. В скобках данные по начальной скорости снаряда согласно немецкому формуляру испытания ПТО. Издание «German Anti-tank Guns 1939—1945» 1989 г.

• Свирин М. Н. Броневой щит Сталина. История советского танка 1937—1943. — М.: Яуза, Эксмо, 2006. — 448 с. — (Советские танки). — 4000 экз. — ISBN 5-699-16243-7.
• А. Широкорад. Бог войны Третьего рейха. — М.: АСТ, 2002. — 576 с.: 32 л. ил. — ISBN 5-17-015302-3.
• А. Иванов. Артиллерия Германии в период Второй мировой войны. — СПб.: Нева, 2003. — 64 с. — ISBN 5-7654-2634-4.
• М. Коломиец. Противотанковая артиллерия вермахта 1939—1945 гг. // Фронтовая иллюстрация. — 2006. —.
• Коломиец М. В. Противотанковая артиллерия Вермахта во Второй Мировой войне. — Москва: Стратегия КМ, Яуза, ЭКСМО, 2012. — 128 с. — (Война и мы. Танковая коллекция). — ISBN 978-5-699-59601-0.
• Харук А. И. Артиллерия Вермахта. — Москва: Эксмо, 2010. — 352 с. — (Артиллерия — бог войны). — ISBN 978-5-699-43638-5.

Артиллерия Третьего рейха периода Второй мировой войны
Танковые орудия	2 cm KwK 30 · 3,7 cm KwK 36 · 3,7 cm KwK 38(t) · 5 cm KwK 38 · 5 cm KwK 39 · 7,5 cm KwK 37 · 7,5 cm KwK 40 · 7,5 cm KwK 42 · 8,8 cm KwK 36 · 8,8 cm KwK 43	65px
Противотанковая артиллерия	Избранная статья 2,8 cm sPzB 41 · 3,7 cm PaK 36 · 4,2 cm PaK 41 · 4.7-cm Pak · 4,7 cm PaK(t) · 5 cm PaK 38 · 7,5 cm PaK 97/38 · 7,5 cm PaK 40 · 7,5 cm PaK 41 · 7,5 cm PaK 44 · 7,62 cm PaK 36(r) · 8 cm PAW 600 · 8,8 cm PaK 43 · 12,8 cm PaK 44
Пехотные и горные орудия	Избранная статья 7,5 cm leIG 18/leGebIG 18/IG L/13 · 7,5 cm IG 37 · 7,5 cm IG 42 · 15 cm sIG 33 · 7,5 cm Geb K 15 · 7,5 cm GebG 36 · 10,5 cm GebH 40
Безоткатные орудия	7,5 cm LG 40 · 10,5 cm LG 40 · 10,5 cm LG 42
Полевая, средняя и тяжёлая артиллерия	7,5 cm FK 16 nA · 7,5 cm FK 18 · 7,5 cm FK 38 · 7,5 cm FK 7M85 · 10,5 cm leFH 16 · 10,5 cm leFH 18 · 10,5 cm leFH 18M · 10,5 cm leFH 18/40 · 10 cm K 17 · 10,5 cm sK 18 · 10,5 cm sK 18/40 · 15 cm sFH 13 · 15 cm K 16 · 15 cm sFH 18 · 15 cm K 18 · 17 cm K 18 · 21 cm Mrs 18
Ж.-д. артиллерия	15 cm K (E) · 17 cm K (E) · 20,3 cm K (E) · 21 cm K 12 (E) · 24 cm Th K (E) · 24 cm ThBr K (E) · 28 cm kzBr K (E) · 28 cm lgBr K (E) · 28 cm sBr K (E) · 28 cm Br NK (E) · K5 · «Адольф» · «Зигфрид» · «Леопольд» · «Густав» · «Дора»
Орудия САУ	7,5 cm PaK 39 · 7,5 cm PaK 40 · 7,5 cm PaK 42 · 8,8 cm PaK 43 · 12,8 cm PaK 44
Зенитные орудия	2 cm FlaK 30/38/Flakvierling · 3,7 cm FlaK 18/36/37 · 3,7 cm FlaK 43/Flakzwilling 43 · 8,8 cm FlaK 18/36/37/41 · 10,5 cm FlaK 38/39 · 12,8 cm FlaK 40
Реактивная артиллерия	Nebelwerfer · 21 cm Nebelwerfer 42 · 28/32 cm Nebelwerfer 41 · 30 cm Raketenwerfer 56 · Wurfrahmen 40
Сверхтяжёлая и осадная артиллерия	35,5 cm Haubitze M1 · Gerät 040 «Карл» · Gamma Mörser

www.wiki-wiki.ru

Pak 36(r) — Википедия

7,62 cm Pak. 36
Калибр, мм	76,2
Экземпляры	около 1000
Скорострельность, выстр/мин	10-12
Скорость возки по шоссе, км/ч	до 30
Высота линии огня, мм	1027
Ствол
Длина ствола, мм/клб	3895/51,2 (без дульного тормоза)
Длина канала ствола, мм/клб	3680/48,4
Масса
Масса в походном положении, кг	1710
Габариты в походном положении
Длина, мм	?
Ширина, мм	?
Высота, мм	?
Клиренс, мм	?
Углы обстрела
Угол ВН, град	от -6° до +18°
Угол ГН, град	60°

7,62 cm Pak. 36 (7,62 cm Panzerjägerkanone 36^[1][2]) — немецкая противотанковая пушка периода Второй мировой войны. Изготавливались из трофейных советских пушек Ф-22, захваченных в большом количестве в начальный период вторжения в СССР.

Описание конструкции[править]

Pak 36 являлась глубокой модернизацией советской 76-мм дивизионной пушки образца 1936 года (Ф-22). Орудие имело раздвижные станины, подрессоренный колёсный ход, металлические колёса с резиновыми шинами. Оно оснащалось полуавтоматическим вертикальным клиновым затвором, гидравлическим тормозом отката, гидропневматическим накатником и мощным дульным тормозом. Передком Pak 36(r) не комплектовалось и перемещалось исключительно на механической тяге.

Большая часть орудий была приспособлена для установки на противотанковые САУ Marder II и Marder III. Известны промежуточные варианты модернизации: когда камора не растачивалась и дульный тормоз не применялся (см. фото пушки в данной статье). Окончательный вариант модернизации в наименовании потерял букву «r» в скобках, и во всех германских документах уже именовался как «7,62 cm Pak. 36».

История создания[править]

В 1941 году немецкая армия столкнулась с недостаточной эффективностью имеющихся противотанковых средств против танков Т-34 и КВ. Естественным выходом было принятие на вооружение новой, более мощной противотанковой пушки — Pak 40. Однако, производство этого орудия ещё надо было наладить, а армия настоятельно требовала новых орудий немедленно. Немецким инженерам удалось найти нетрадиционное, но эффективное решение.

В 1941—1942 годах немецкие войска захватили значительное количество (до 1300) советских 76-мм дивизионных пушек обр. 1936 г. (Ф-22)^{[источник не указан 2675 дней]}. Орудие имело большой запас прочности, однако его использование как противотанкового было затруднено. В конце 1941 года немецкими инженерами был разработан проект модернизации орудия с целью превращения его в противотанковую пушку. Модернизация включала в себя следующие мероприятия:

• Расточка каморы для стрельбы более мощным зарядом. Советская гильза имела длину 385,3 мм и диаметр фланца 90 мм, новая немецкая гильза имела длину 715 мм с диаметром фланца 100 мм. Объём метательного заряда вырос в 2,4 раза.
• Установка дульного тормоза для уменьшения возросшей силы отдачи.
• Перенос рукояток приводов наведения орудия на одну сторону с прицелом.
• Уменьшение угла возвышения (с 75° до 18°).
• Модернизация противооткатных устройств, в частности, отключение механизма переменного отката.
• Установка нового щитового прикрытия уменьшенной высоты
• Создание нового боекомплекта

Переделка орудий была очень выгодна экономически, её стоимость составляла лишь несколько процентов от стоимости нового орудия.

Первые орудия поступили на фронт в апреле 1942 года. В том году немцы переделали 358 орудий, в 1943 — 169 и в 1944 — 33. Кроме этого, еще 894 орудия было переделано для установки на САУ. Стоит отметить, что статистика производства буксируемых орудий скорее всего включает в себя 7,62 cm FK 39, которых было произведено до 300 шт. Сдача буксируемых орудий велась до весны 1943, пушек для САУ — до января 1944, после чего производство было закончено по причине исчерпания запаса трофейных орудий.

Было развернуто массовое производство боеприпасов под данное орудие.

Производство снарядов для Pak 36 и FK 39, тыс. шт.
тип снаряда	1942	1943	1944	Итого
осколочно-фугасные	769,4	1071,3	857,7	2698,4
бронебойные всех типов	359,4	597,3	437,3	1394,0

Боевое применение[править]

Pak 36 активно применялась в течение всей войны как противотанковая и полевая пушка. Об интенсивности их использования говорят цифры израсходованных бронебойных боеприпасов — в 1942 году 49000 шт. бронебойных и 8170 шт. подкалиберных снарядов, в 1943 году — 151390 шт. бронебойных снарядов. Для сравнения Pak 40 израсходовала в 1942 году 42430 шт. бронебойных и 13380 шт. кумулятивных снарядов, в 1943 году — 401100 шт. бронебойных и 374000 шт. кумулятивных снарядов).

Орудия применялись на Восточном фронте и в Северной Африке. К марту 1945 года вермахт всё ещё располагал 165 пушками Pak 36 и FK 39 (последняя — переделанное в противотанковую пушку трофейная 76-мм дивизионная пушка обр. 1939 г. (УСВ))

Самоходные установки с Pak 36[править]

Pak 36(r) устанавливалось на следующие самоходные артиллерийские установки:

• 7,62 cm Pak 36 auf Pz.IID Marder II (Sd.Kfz.132). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw II. Орудие устанавливалось в открытой рубке. В 1942 заводом Alkett в Берлине изготовлено 202 САУ.

• 7,62 cm Pak 36 auf Pz.38(t) Marder III (Sd.Kfz.139). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw 38(t). Орудие устанавливалось в открытой рубке. В 1942 заводом BMM в Праге изготовлено 344 САУ, в 1943 из проходящих капитальный ремонт танков Pz Kpfw 38(t) переоборудовано ещё 39 САУ.

Обе эти машины относились к классу противотанковых САУ (по немецкой классификации PanzerJager).

Некоторое количество 7,62 cm Pak 36 было захвачено в качестве трофеев советскими войсками (в частности, под Сталинградом) и использована для вооружения истребительно-противотанковых дивизионов.

Pak 36 существовала как минимум в 3 модификациях — буксируемый вариант и 2 варианта, предназначенные для установки на САУ:

— 7,62cm Panzerjägerkonone 36 — буксируемая;

— 7,62cm Panzerjägerkanone 36 (Pz. Sfl 1) — установка для Marder II;

— 7,62cm Panzerjägerkanone 36 (Pz. Sfl 2) — установка для Marder III.

Оценка проекта[править]

Боевое применение показало, что пушка могла уверенно поражать все типы танков того времени на типичных дистанциях боя. Советские солдаты называли это орудие «коброй» или «гадюкой»^{[источник не указан 2035 дней]}. Лишь появившиеся в конце войны танки ИС-2 в ряде случаев (особенно в лоб) не поражались данным орудием.

В целом, Pak 36 несколько уступала Pak 40, поскольку имела несколько меньшую бронепробиваемость и большие габариты и массу. Однако создание Pak 36 было безусловно экономически-оправданным, поскольку стоимость переделки составляла лишь небольшую долю от стоимости нового орудия.

Из советских орудий дивизионного звена выше, чем у Pak 36, бронепробиваемость была лишь у 100-мм пушки БС-3^{[источник не указан 2035 дней]}.

Боеприпасы и баллистические данные[править]

Согласно имеющейся информации, подкалиберные и кумулятивные снаряды были выпущены в незначительном количестве. Осколочно-фугасные снаряды снаряжались аммотолом 40/60, бронебойные — флегматизированным гексогеном. По нормали кумулятивный снаряд пробивал 100—115 мм.

Обложка брошюры с описанием боеприпасов к противотанковой пушке 7,62 cm Pak. 36.

Номенклатура боеприпасов
Тип	Обозначение	Вес снаряда, кг	Вес ВВ, г	Начальная скорость, м/с	Дальность табличная, м
Калиберные бронебойные снаряды
Остроголовый с защитным и баллистическим наконечниками трассирующий	7,62 cm Pzgr.39	7,6	24	740	4000
Подкалиберные бронебойные снаряды
«Катушечного» типа трассирующий	7,62 cm Pzgr.40	4,065	нет	990	700
Кумулятивные снаряды
Кумулятивный	7,62 cm Gr.38 Hl/B	4,62	510	450	1000
Кумулятивный	7,62 cm Gr.38 Hl/С	5,05	510	450	1000
Осколочно-фугасные снаряды
Осколочно-фугасный	7,62 cm Gr.34	6,25	550	550	10000

Таблица бронепробиваемости для Pak 36
Остроголовый с защитным и баллистическим наконечниками калиберный бронебойный снаряд 7,62 cm Pzgr.39
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	98	120
915	88	108
1372	79	97
1829	71	87
Подкалиберный бронебойный снаряд 7,62 cm Pzgr.40
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	118	158
915	92	130
1372	71	106
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

1. ↑ D 183 7,62cm Panzerjägerkonone 36, 7,62cm Panzerjägerkanone 36 (Pz. Sfl 1) 7,62cm Panzerjägerkanone 36 (Pz Sfl 2).- Beschreibung, Bedienung und Behandlung. OKH/Heereswaffenamt, Berlin 1942 (Руководство: описание, эксплуатация и обслуживание).
2. ↑ K.Pawlas, Waffen-Revue-84

• А.Широкорад. Бог войны Третьего рейха. — М.: ООО «Издательство АСТ», 2002. — С. 576.
• А.Иванов. Артиллерия Германии во Второй мировой войне.. — СПб.: Издательский дом «Нева», 2003. — С. 64.
• А.Клюев и др. Справочник по комплектации боеприпасов германской артиллерии. — М., 1943.
• Karl R. Pawlas. Die 7,62 cm Pak 36 // “Waffen Revue”. — Нюрнберг: Journal-Verlag, 1992. —. — S. 7-30.

Артиллерия Третьего рейха периода Второй мировой войны
Танковые орудия	2 cm KwK 30 · 3,7 cm KwK 36 · 3,7 cm KwK 38(t) · 5 cm KwK 38 · 5 cm KwK 39 · 7,5 cm KwK 37 · 7,5 cm KwK 40 · 7,5 cm KwK 42 · 8,8 cm KwK 36 · 8,8 cm KwK 43
Противотанковая артиллерия	2,8 cm sPzB 41 · 3,7 cm PaK 36 · 4,2 cm PaK 41 · 4.7-cm Pak · 4,7 cm PaK(t) · 5 cm PaK 38 · 7,5 cm PaK 97/38 · 7,5 cm PaK 40 · 7,5 cm PaK 41 · 7,5 cm PaK 44 · 7,62 cm PaK 36(r) · 8 cm PAW 600 · 8,8 cm PaK 43 · 12,8 cm PaK 44
Пехотные и горные орудия	7,5 cm leIG 18/leGebIG 18/IG L/13 · 7,5 cm IG 37 · 7,5 cm IG 42 · 15 cm sIG 33 · 7,5 cm Geb K 15 · 7,5 cm GebG 36 · 10,5 cm GebH 40
Безоткатные орудия	7,5 cm LG 40 · 10,5 cm LG 40 · 10,5 cm LG 42
Полевая, средняя и тяжёлая артиллерия	7,5 cm FK 16 nA · 7,5 cm FK 18 · 7,5 cm FK 38 · 7,5 cm FK 7M85 · 10,5 cm leFH 16 · 10,5 cm leFH 18 · 10,5 cm leFH 18M · 10,5 cm leFH 18/40 · 10 cm K 17 · 10,5 cm sK 18 · 10,5 cm sK 18/40 · 15 cm sFH 13 · 15 cm K 16 · 15 cm sFH 18 · 15 cm K 18 · 17 cm K 18 · 21 cm Mrs 18
Ж.-д. артиллерия	15 cm K (E) · 17 cm K (E) · 20,3 cm K (E) · 21 cm K 12 (E) · 24 cm Th K (E) · 24 cm ThBr K (E) · 28 cm kzBr K (E) · 28 cm lgBr K (E) · 28 cm sBr K (E) · 28 cm Br NK (E) · K5 · «Адольф» · «Зигфрид» · «Леопольд» · «Густав» · «Дора»
Орудия САУ	7,5 cm PaK 39 · 7,5 cm PaK 40 · 7,5 cm PaK 42 · 8,8 cm PaK 43 · 12,8 cm PaK 44
Зенитные орудия	2 cm FlaK 30/38/Flakvierling · 3,7 cm FlaK 18/36/37 · 3,7 cm FlaK 43/Flakzwilling 43 · 8,8 cm FlaK 18/36/37/41 · 10,5 cm FlaK 38/39 · 12,8 cm FlaK 40
Реактивная артиллерия	Nebelwerfer · 21 cm Nebelwerfer 42 · 28/32 cm Nebelwerfer 41 · 30 cm Raketenwerfer 56 · Wurfrahmen 40
Сверхтяжёлая и осадная артиллерия	35,5 cm Haubitze M1 · Gerät 040 «Карл» · Gamma Mörser

www.wiki-wiki.ru

Pak 36(r) — WiKi

7,62 cm Pak. 36 (нем. 7,62 cm Panzerjägerkanone 36^[1][2]) — 76-мм германская противотанковая пушка периода Второй мировой войны. Изготавливались путём переделки (глубокой модернизации) трофейных советских пушек Ф-22, захваченных в большом количестве в начальный период вторжения в СССР.

7,62 cm Pak. 36
7,62 cm Pak. 36
Калибр, мм	76,2
Экземпляры	около 1000
Расчёт, чел.	6
Скорострельность, выстр/мин	10-12
Скорость возки по шоссе, км/ч	до 30
Высота линии огня, мм	1027
Длина ствола, мм/клб	3895/51,2 (без дульного тормоза)
Длина канала ствола, мм/клб	3680/48,4
Масса в походном положении, кг	1710
Длина, мм	?
Ширина, мм	?
Высота, мм	?
Клиренс, мм	?
Угол , град	от -6° до +18°
Угол , град	60°
Медиафайлы на Викискладе

Описание конструкции

Pak 36 являлась глубокой модернизацией советской 76-мм дивизионной пушки образца 1936 года (Ф-22). Орудие имело раздвижные станины, подрессоренный колёсный ход, металлические колёса с резиновыми шинами. Оно оснащалось полуавтоматическим вертикальным клиновым затвором, гидравлическим тормозом отката, гидропневматическим накатником и мощным дульным тормозом. Передком Pak 36(r) не комплектовалось и перемещалось исключительно на механической тяге.

Большая часть орудий была приспособлена для установки на противотанковые САУ Marder II и Marder III. Известны промежуточные варианты модернизации: когда камора не растачивалась и дульный тормоз не применялся (см. фото пушки в данной статье). Окончательный вариант модернизации в наименовании потерял букву «r» в скобках, и во всех германских документах уже именовался как «7,62 cm Pak. 36».

История создания

В 1941 году немецкая армия столкнулась с недостаточной эффективностью имеющихся противотанковых средств против танков Т-34 и КВ. Естественным выходом было принятие на вооружение новой, более мощной противотанковой пушки — Pak 40. Однако, производство этого орудия ещё надо было наладить, а армия настоятельно требовала новых орудий немедленно. Немецким инженерам удалось найти нетрадиционное, но эффективное решение.

В 1941—1942 годах немецкие войска захватили значительное количество (до 1300) советских 76-мм дивизионных пушек обр. 1936 г. (Ф-22)^{[источник не указан 2682 дня]}. Орудие имело большой запас прочности, однако его использование как противотанкового было затруднено. В конце 1941 года немецкими инженерами был разработан проект модернизации орудия с целью превращения его в противотанковую пушку. Модернизация включала в себя следующие мероприятия:

• Расточка каморы для стрельбы более мощным зарядом. Советская гильза имела длину 385,3 мм и диаметр фланца 90 мм, новая немецкая гильза имела длину 715 мм с диаметром фланца 100 мм. Объём метательного заряда вырос в 2,4 раза.
• Установка дульного тормоза для уменьшения возросшей силы отдачи.
• Перенос рукояток приводов наведения орудия на одну сторону с прицелом.
• Уменьшение угла возвышения (с 75° до 18°).
• Модернизация противооткатных устройств, в частности, отключение механизма переменного отката.
• Установка нового щитового прикрытия уменьшенной высоты
• Создание нового боекомплекта

Переделка орудий была очень выгодна экономически, её стоимость составляла лишь несколько процентов от стоимости нового орудия.

Производство

Первые орудия поступили на фронт в апреле 1942 года. В том году немцы переделали 358 орудий, в 1943—169 и в 1944 — 33. Кроме этого, ещё 894 орудия было переделано для установки на САУ. Стоит отметить, что статистика производства буксируемых орудий скорее всего включает в себя 7,62 cm FK 39, которых было произведено до 300 шт. Сдача буксируемых орудий велась до весны 1943, пушек для САУ — до января 1944, после чего производство было закончено ввиду исчерпания запаса трофейных орудий.

Было развернуто массовое производство боеприпасов под данное орудие.

Производство снарядов для Pak 36 и FK 39, тыс. шт.
тип снаряда	1942	1943	1944	Итого
осколочно-фугасные	769,4	1071,3	857,7	2698,4
бронебойные всех типов	359,4	597,3	437,3	1394,0

Боевое применение

Pak 36 активно применялась в течение всей войны как противотанковая и полевая пушка. Об интенсивности их использования говорят цифры израсходованных бронебойных боеприпасов — в 1942 году 49000 шт. бронебойных и 8170 шт. подкалиберных снарядов, в 1943 году — 151390 шт. бронебойных снарядов. Для сравнения Pak 40 израсходовала в 1942 году 42430 шт. бронебойных и 13380 шт. кумулятивных снарядов, в 1943 году — 401100 шт. бронебойных и 374000 шт. кумулятивных снарядов).

Орудия применялись на Восточном фронте и в Северной Африке. К марту 1945 года вермахт всё ещё располагал 165 пушками Pak 36 и FK 39 (последняя — переделанное в противотанковую пушку трофейная 76-мм дивизионная пушка обр. 1939 г. (УСВ))

Самоходные установки с Pak 36

Pak 36 устанавливалось на следующие самоходные артиллерийские установки:

• 7,62 cm Pak 36 auf Pz.IID Marder II (Sd.Kfz.132). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw II. Орудие устанавливалось в открытой рубке. В 1942 заводом Alkett в Берлине изготовлено 202 САУ.

• 7,62 cm Pak 36 auf Pz.38(t) Marder III (Sd.Kfz.139). Представляла собой легкобронированную САУ на шасси лёгкого танка Pz Kpfw 38(t). Орудие устанавливалось в открытой рубке. В 1942 заводом BMM в Праге изготовлено 344 САУ, в 1943 из проходящих капитальный ремонт танков Pz Kpfw 38(t) переоборудовано ещё 39 САУ.

Обе эти машины относились к классу противотанковых САУ (по немецкой классификации PanzerJager).

Pak 36 за рубежом

Некоторое количество 7,62 cm Pak 36 было захвачено в качестве трофеев советскими войсками (в частности, под Сталинградом) и использована для вооружения истребительно-противотанковых дивизионов.

Модификации

Pak 36 существовала как минимум в 3 модификациях — буксируемый вариант и 2 варианта, предназначенные для установки на САУ:

— 7,62cm Panzerjägerkonone 36 — буксируемая;

— 7,62cm Panzerjägerkanone 36 (Pz. Sfl 1) — установка для Marder II;

— 7,62cm Panzerjägerkanone 36 (Pz. Sfl 2) — установка для Marder III.

Оценка проекта

Боевое применение показало, что пушка могла уверенно поражать все типы танков того времени на типичных дистанциях боя. Советские солдаты называли это орудие «коброй» или «гадюкой»^{[источник не указан 2042 дня]}. Лишь танки ИС-1 и ИС-2 в ряде случаев (особенно в лоб) не поражались данным орудием.

В целом, Pak 36 имела по сравнению с Pak 40 как преимущества (более высокая бронепробиваемость калиберным снарядом), так и недостатки (большие габариты и массу). Безусловно, создание Pak 36 было экономически оправданным, поскольку стоимость переделки составляла лишь небольшую долю от стоимости нового орудия.

Боеприпасы и баллистические данные

Согласно имеющейся информации, подкалиберные и кумулятивные снаряды были выпущены в незначительном количестве. Осколочно-фугасные снаряды снаряжались аммотолом 40/60, бронебойные — флегматизированным гексогеном. По нормали кумулятивный снаряд пробивал 100—115 мм.

Стальная латунированная гильза и ОФ снаряд к пушке 7,62 cm Pak. 36.

Обложка брошюры с описанием боеприпасов к противотанковой пушке 7,62 cm Pak. 36.

Осколочно-фугасные 76-мм снаряды: трассирующий (слева), без трассёра (справа) 7,62сm Pak. 36

Номенклатура боеприпасов
Тип	Обозначение	Масса снаряда, кг	Масса ВВ, г	Начальная скорость, м/с	Дальность табличная, м
Калиберные бронебойные снаряды
Бронебойно-трассирующий остроголовый с бронебойным и баллистическим наконечниками	7,62 cm Pzgr. 39 rot	7,60	20 (24)	740	4000
Подкалиберные бронебойные снаряды
Бронебойно-трассирующий «некатушечного» типа (сердечник в калиберном корпусе)	7,62 cm Pzgr. 40	3,9 (4,065)	нет	990	700
Кумулятивные снаряды
Кумулятивный	7,62 cm Gr. 38 Hl/B	4,62	510	450	1000
Кумулятивный	7,62 cm Gr. 38 Hl/С	5,05	510	450	1000
Осколочно-фугасные снаряды
Осколочно-фугасный	7,62 cm Sprgr. 39	6,25	550 + 35	550	10000

Таблица бронепробиваемости для Pak 36
Остроголовый с защитным и баллистическим наконечниками калиберный бронебойный снаряд 7,62 cm Pzgr.39
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	98	120
915	88	108
1372	79	97
1829	71	87
Подкалиберный бронебойный снаряд 7,62 cm Pzgr.40
Дальность, м	При угле встречи 60°, мм	При угле встречи 90°, мм
457	118	158
915	92	130
1372	71	106
Приведённые данные относятся к немецкой методике измерения пробивной способности. Следует помнить, что показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.

Примечания

1. ↑ D 183 7,62cm Panzerjägerkonone 36, 7,62cm Panzerjägerkanone 36 (Pz. Sfl 1) 7,62cm Panzerjägerkanone 36 (Pz Sfl 2).- Beschreibung, Bedienung und Behandlung. OKH/Heereswaffenamt, Berlin 1942 (Руководство: описание, эксплуатация и обслуживание).
2. ↑ K.Pawlas, Waffen Revue 84, 1992.

Литература

• А.Широкорад. Бог войны Третьего рейха. — М.: ООО «Издательство АСТ», 2002. — С. 576.
• А.Иванов. Артиллерия Германии во Второй мировой войне.. — СПб.: Издательский дом «Нева», 2003. — С. 64.
• А.Клюев и др. Справочник по комплектации боеприпасов германской артиллерии. — М., 1943.
• Karl R. Pawlas. Die 7,62 cm Pak 36 // “Waffen Revue”. — Нюрнберг: Journal-Verlag, 1992. — № 84. — S. 7-30.
• D 183 — 7,62cm Panzerjägerkonone 36, 7,62cm Panzerjägerkanone 36 (Pz. Sfl 1) 7,62cm Panzerjägerkanone 36 (Pz Sfl 2).- Beschreibung, Bedienung und Behandlung. OKH/Heereswaffenamt, Berlin 1942 (Руководство по пушке).
• H.Dv. 481.85 – Merkblatt für die Munition der 7,62 cm Panzerjägerkanone 36 (7,62 cm Pak.36), Berlin 11.6.1942 (Описание боеприпасов к Pak.36).).

Ссылки

ru-wiki.org
