Виды механических прицельных приспособлений

Механические прицелы делятся на два основных типа — открытый и апертурный

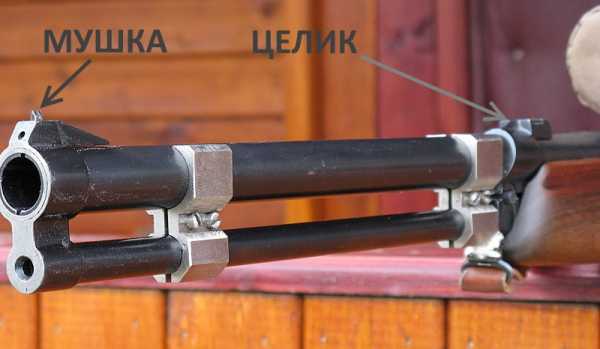

Простейшая разновидность механического прицела представляет собой мушку, расположенную у дульного среза — в процессе прицеливания стрелку достаточно совместить цель с прицельной маркой, состоящей из силуэта мушки. Под "прицельной маркой" необходимо понимать изображение прицельного приспособления, воспринимаемое глазом стрелка и служащее для совмещения предполагаемой точки попадания пули с целью.

Однако для того, чтобы линия прицеливания при этом была требуемым образом выровнена относительно линии бросания, стрелок должен расположить глаз так, чтобы воображаемая линия, соединяющая зрачок и мушку, полностью заменяла собой прицельную линию. В данном случае кучность стрельбы настолько невысока, что данные прицельные приспособления получили распространение только в дробовом оружии. Для повышения кучности необходимо было снабдить механический прицел приспособлением, обеспечивающим формирование полноценной прицельной линии — целиком, расположенным близ казенной части оружия.

Первые целики относились к категории открытых прицелов и имели вид щитка с прорезью в верхней части, при этом прорезь могла иметь различную форму и размер, но всегда была разомкнутой сверху. Для получения требуемой прицельной линии стрелок размещал мушку посредине прорези и выравнивал ее по высоте с щитком целика, после чего подводил образовавшуюся прицельную марку под цель, формируя необходимую для точного выстрела линию прицеливания. Чтобы мушка, целик и цель оставались на линии прицеливания, их изображения должны быть достаточно четкими. С этой целью щиток целика располагают как можно дальше от глаза стрелка — глаз, вынужденный фокусироваться поочередно на каждом из объектов линии прицеливания, быстро устает при близком расположении целика.

На фото показаны типы целиков и мушек.

Но чем ближе к мушке находится целик, тем короче прицельная линия, соответственно, ниже и кучность, обеспечиваемая прицелом. Поэтому целик открытого прицела оружия классической компоновки обычно располагается в районе патронника. Применяя открытый прицел, стрелок добивается расположения на одной линии, носящей название прицельной, трёх объектов: цели, мушки и целика. Так как по законам оптики невозможно одновременно держать в фокусе сразу три объекта, он аккомодирует глаз на точку, находящуюся на отрезке мушка—целик и делящую этот отрезок в соотношении приблизительно 2:1. Этим он добивается приблизительно равной чёткости наблюдения как мушки, так и целика. Цель при этом видна расплывчато.

Попытки разработать открытый прицел, хоть немного приближающийся по скорости наведения к одиночной мушке, привели к появлению прицела типа "экспресс", названного по виду оружия, который им оснащался — "экспрессов", то есть крупнокалиберными винтовки с откидывающимися стволами, стреляющими высокоскоростными пулями и предназначенными для охоты на крупную и опасную дичь. Этот вид охоты достаточно опасен, так как требует точное попадание в «убойное место» дичи при стрельбе навскидку и "накоротке". Для обеспечения такого выстрела корректная прицельная марка должна формироваться моментально, обеспечивая при этом стрелка достаточно широким полем зрения.

Именно поэтому мушка выполняется в виде достаточно яркого, крупного и круглого предмета, моментально помещающегося в V-образную, с широким углом прорезь целика. Прицельная марка образуется совмещением мушки с нижней точкой прорези (на что уходят доли секунды), при этом края прорези не мешают стрелку наблюдать за окружающей местностью. Тем не менее, прицел "экспресс" не годился для военных, так как прицельную марку с крупной мушкой практически невозможно точно подвести под цель, размер которой меньше самой мушки — данный прицел не обеспечивал высокой точности при стрельбе далее 200 метров.

Виды апертурных прицелов

Устройством, сочетающим в себе точность с быстротой прицеливания стали апертурные прицелы различных типов, подразделяющиеся на три основных вида:

  1. диоптрические;
  2. кольцевые;
  3. Ghost ring.

Первые два прицела получили распространение в нарезных системах, а "ghost ring", обосновался в современном гладкоствольном оружии.

Апертурные прицелы объединяют две конструктивных особенности — целик в виде щитка с отверстием в центре, называемым собственно "апертурой" и расположение целика в непосредственной близости от глаза стрелка. Последнее обстоятельство кардинальным образом отличает апертурные устройства от открытых прицелов — дело в том, что при формировании прицельной марки глаз стрелка не фокусируется на целике с отверстием. Вместо этого стрелок сосредотачивает свое зрение на мушке и цели, глядя как бы сквозь целик. При этом процессы формирования корректной прицельной марки и, как следствие, требуемой прицельной линии обеспечиваются двумя совершенно разными оптическими эффектами.

В кольцевом прицеле используется целик, представляющий собой щиток в виде диска небольших габаритов, в середине которого расположена апертура сравнительно большого диаметра. Размер щитка подбирается так, чтобы ширина окаймляющего апертуру края диска не превышала двух-трех диаметров отверстия.

В прицелах "ghost ring", название которых переводится с английского как "призрачное кольцо", целик действительно представляет собой самое натуральное кольцо, так как диаметр апертуры настолько велик, что от краев диска остается лишь узкая полоска. Стрелок смотрит сквозь кольцевой целик, даже не пытаясь разглядеть его, а образование корректной прицельной линии обеспечивается инстинктивным расположением зрачка напротив яркого пятна, формируемого при прохождении света через апертуру. В результате прицельная марка состоит из кольца с ярким центром, а также мушки.

При этом в отличие от открытого прицела глаз не напрягается при перемежающейся фокусировке то на целике, то на мушке прицела, что благотворно сказывается на длительном сопровождении цели прицельной маркой — а такой режим прицеливания характерен не только для охотника на засидке, но и для снайпера, ожидающего появления неосторожного солдата противника. Скорость "захвата" цели прицельной маркой кольцевого прицела очень высока и уступает лишь скорости наведения при помощи прицела "экспресс", значительно превосходя его в точности наведения. В свою очередь, "ghost ring" по скорости прицеливания опережает "экспресс", но уступает ему в обеспечиваемой кучности. В целом в отношении кольцевых прицелов существует следующее правило — с увеличением апертуры скорость наведения растет, а точность прицеливания падает.

Необходимо отметить также, что при стрельбе с открытым целиком его щиток "съедает" область, расположенную ниже верхнего среза мушки, а при использовании как кольцевого прицела, так и "ghost ring" обзор стрелка ничем не загорожен. Напротив, щиток диоптрического целика полностью перекрывает поле зрения стрелка и снабжен апертурой, диаметр которой в разы меньше, чем у кольцевого прицела. Естественно, что при этом никакого призрачного кольца стрелок не видит, так как действие диоптрического прицела основано на оптическом эффекте, обуславливающем функционирование камеры-обскуры. Камера-обскура может применяться в качестве наиболее примитивного зрительного прибора, в котором вместо объектива используется очень маленькое отверстие, формирующее достаточно резкое изображение на экране — противоположной от отверстия стенке из полупрозрачного материала.

В диоптрическом прицеле роль экрана играет зрачок стрелка, обеспечивая исключительно высокую точность прицеливания. Платой за такую точность являются наиболее низкие среди всех механических прицелов скорость прицеливания и поле зрения, а также очень сильное падение яркости формируемого целиком изображения. Это обстоятельство делает невозможным применение "диоптра" в сумерках, что являлось излюбленным аргументом сторонников открытого прицела, однако следует заметить, что кольцевой прицел и "ghost ring" при слабом освещении "работают" лучше, чем открытый целик. Дело в том, что с определенного момента на фоне темного щитка открытого прицела становится невозможным разглядеть ни мушку, ни саму цель, в то время как так называемое призрачное кольцо апертурных прицелов никак не мешает формированию корректной и различимой в сумеречном свете прицельной марки.

Наконец, главным плюсом любого апертурного прицела по сравнению с открытым является куда более длинная прицельная линия, так как целик в апертурных устройствах отстоит от мушки на значительно большем расстоянии, что обуславливает более высокую точность прицеливания, особенно на больших дистанциях.

Кольцевым прицелом оснащалась британская винтовка Pattern 14. Полностью сохранив конструкцию исходной системы, новая винтовка стала одним из первых массовых образцов, снабженных кольцевым прицелом. Это обстоятельство позволило британским солдатам худо-бедно поддерживать паритет с немецкими снайперами после наступления позиционного периода Первой Мировой войны — хотя механический прицел Pattern 14 и не мог на равных конкурировать с оптикой Carl Zeiss, выигрыш кольцевого целика этой винтовки по сравнению с открытым прицелом штатной английской SMLE Mk.III признавался даже самыми рьяными поклонниками системы Lee-Enfield.

В 1936 году на вооружение армии США принимается самозарядная винтовка Garand M1, снабженная кольцевым прицелом с механизмом ввода горизонтальных и вертикальных поправок. Кольцевым прицелом были оснащены карабин М1 Carbine, пистолеты-пулеметы Томпсона и легкий ручной пулемёт Браунинг M1918. Кольцевые прицелы сохранились в армии США и после окончания войны. Штурмовая винтовка M16A1 снабжалась перекидным кольцевым целиком, рассчитанным на дистанции 300 и 400 метров.

Кроме того, прицельные приспособления большинства вариантов некогда самой распространенной в мире после АК бельгийской автоматической винтовки FN FAL представляли собой "вариацию на тему кольцевого прицела" с целиком перекидного, реже — регулируемого типа. Сегодня апертурные прицелы применяются в большинстве современных штурмовых винтовок. К примеру, в американской М16А4, немецкой HK 416, бельгийской FN SCAR, итальянской Beretta ARX-160, швейцарской SIG SG 550, польской FB MSBS и чешской CZ 806 Bren 2. Российский АК-12 версии 2015 года оснащен комбинированным механическим прицелом, имеющим как открытый целик с прорезью, так и кольцевой.

На основе статьи "Разновидности и опыт применения апертурных прицелов". Марин Милчев

www.armoury-online.ru

Прицельные приспособления

От автора: вообще, конечно, делать отдельную статью на каждый прицел каждой винтовки/пистолета/автомата было бы глупостью - прицелов гораздо меньше, чем образцов оружия, так что в этом разделе речь пойдет об оптических, ночных и коллиматорных прицелах, но начинать с описания сразу «космической эры» прицельных приспособлений (забегая вперед, отмечу, что не такой уж и космической) не рассказав об истории прицелов вообще, было бы огромной недоработкой с моей стороны, так что сперва - история, уходящая корнями в века.



Прицел - приспособление, используемое для наведения оружия на цель. Механические прицелы, обычно состоят из целика и мушки, форма которых может быть различной.

Первые образцы метательного оружия, по понятным причинам, были лишены прицельных приспособлений. Не то чтобы было так уж сложно установить прицел на пращу или томагавк - было затруднительно воспользоваться прицелом на таком оружии. Таким образом точность попадания в большой мере зависела от уровня умения стрелка, которое достигалось долгими годами тренировок. Метательное оружие совершенствовалось, появились луки. Но и здесь для гарантированного поражения цели в ходе боевых действий требовалось потратить весьма продолжительное время на подготовку лучника. Собственно, именно сравнительная простота прицеливания, несмотря на несовершенство конструкции на начальных порах, и способствовало развитию арбалетов.

Конечно, можно было обучить арбалетчика прицеливаться и без дополнительных приспособлений, но для этого потребовалось бы время и средства - т.е. терялось одно из основных преимуществ арбалета - простота в обращении. Так появился первый, простейший, кольцевой прицел, представляющий из себя диск с отверстием малого диаметра по центру (2-4 мм), крепящийся к арбалету, позже дополненный мушкой.

На оружии кольцевой прицел устанавливается как можно ближе к глазу стрелка, на огнестрельном - порядка 10-12 см, чтобы не повредить глаз отдачей. Прицеливание заключается в том, чтобы смотря через отверстие кольца, совместить вершину мушки с серединой отверстия и точкой прицеливания, причем совмещение вершины мушки и центра кольца происходит рефлекторно, т.е. практически автоматически, и процесс прицеливания сводится к тому чтобы совместить две точки - вершину мушки и мишень.

Таким образом преимущества кольцевого прицела - длинная прицельная линия, малое время на подготовку стрелка, и еще одно - открытое поле зрения, что позволяет вести огонь по движущейся цели на упреждение. Для большей точности использовались несколько колец переменного диаметра, в настоящее время, для предотвращения травмы глаза, на кольцо нередко надевают резиновый наглазник. Вообще не стоит думать, что если кольцевой прицел - самое старое прицельное приспособление, то сегодня он не используется - отнюдь! Да, он не распространен в России, но на Западе его нередко ставят на гладкоствольные охотничьи ружья и спортивные арбалеты.

Более того - кольцевой прицел не раз подвергался модернизации, так например американец Вильям Лайман (William Lyman) в 1870х годах предложил кольцевой прицел со сменными дисками для стрельбы при различных условиях освещенности, с возможностью регулировки в горизонтальной и вертикальной плоскости.

Британская фирма «Джефри» предложила кольцевой прицел с микрометрическим механизмом, позволяющим регулировать прицел по дальности «на слух», как это привычно сегодня.

Еще один из наиболее известных кольцевых прицелов был предложен капитаном британской армии Мак-Куббином, и получивший распространение на винтовках Lee-Enfield. Прицелы Мак-Куббина отличались простыми микрометрическими передвижениями в обоих направлениях (по вертикали и по горизонтали), причем барашковые винты поворачиваются с отщелкиванием.

В СССР кольцевые прицелы наиболее широко применялись охотниками в 1920х годах с винтовками Мосина и гладкоствольными охотничьими ружьями системы Браунинга.

Из компаний, производящих кольцевые прицелы по сей день, стоит отметить британскую Ring Sights, разрабатывающую и выпускающую прицелы для практически всего спектра стрелкового оружия.

Невероятно, но факт - на заре своего существования огнестрельное оружия во многом уступало тем же арбалетам и самострелам, а потому и вовсе было лишено прицельных приспособлений! Ну для чего, например, прицел на гладкоствольном кремниевом пистолете с длиной ствола 150-200 мм? В ростовую мишень на расстоянии в 5-10 метров попасть из него можно и без прицела, а на больших расстояниях точность не позволяла вести эффективный огонь. Впрочем, с развитием огнестрельного оружия на конец ствола начали устанавливать мушку (на некоторых моделях гладкоствольных ружей до сих пор устанавливается только мушка), а после - и целики, т.е. открытый прицел. Во второй половине XVII века целик и мушка присутствовали уже на большинстве образцов стрелкового оружия. Опять же эффективная дальность не позволяла вести прицельный огонь на больном расстоянии, а потому целик и мушка были постоянными, нерегулируемыми.

Сегодня такие прицельные приспособления используются только на оружии, предназначенного для стрельбы на малых дальностях - револьверы, пистолеты, дробовики. Мушка выполняется чаще всего прямоугольной формы, реже - трапециевидной или треугольной формы. Прорези целиков - прямоугольные, полукруглые, треугольные, в последнее время все чаще - трапециевидной формы. Кроме этого на целик и мушку часто наносят светлые или люминесцентные метки, предназначенные для облегчения прицеливания в темное время суток. Иногда (правда, достаточно редко) целик выполняется вообще без прорези - лишь с белой линией или треугольником по центру. Нередко целик устанавливается в пазы типа «ласточкин хвост», позволяющие вносить горизонтальные коррективы для пристрелки.

На оружии целик обычно устанавливается на расстоянии в 34-40 см от глаза стрелка, целик - у дульного среза, т.е. длина прицельной линии, по сравнению с кольцевым прицелом, сокращается в 1,5-2 раза. Таким образом погрешность в прицеливании с открытым прицелом может быть больше, чем с кольцевым. Еще один недостаток - поле зрения ограничено прорезью целика, что затрудняет стрельбу по движущимся мишеням с упреждением, или оперативно оценивать обстановку на поле боя. Третий недостаток - полное несоответствие открытого прицела физиологическим особенностям человеческого глаза, т.к. при прицеливании необходимо одновременно видеть три точки - прорезь целика, мушку и цель. У опытных стрелков выработана быстрая аккомодация глаза на прицел, мушку и цель, но это, опять же, требует затратить больше времени и средств на подготовку стрелка.

С развитием нарезного огнестрельного оружия увеличилась и его эффективная дальность, т.е. потребовалось уже оперативное внесение поправок по расстоянию до цели, определяемых баллистикой пули, ее настильностью. Забегая вперед можно отметить, что с изменением пули боеприпаса некоторое время на многих образцах оружия использовались прицелы с двумя шкалами - для старой и новой пули, примером такого может служить трехлинейная винтовка Мосина модификации 1891/10, введение которого стало необходимостью после принятия на вооружение патрона 7,62х54 мм R образца 1908 года с остроконечной пулей, баллистика которой отличалась от патрона обр. 1891 года с тупоконечной тулей.

Грубо говоря, учитывая, что пуля, под действием силы тяжести, как и все остальное, поднявшееся вверх, падала вниз, то на больших дистанциях потребовалось поднимать увеличивать угол подъема ствола для попадания в мишень. С постоянным прицелом стрелку требовались длительные тренировки, чтобы правильно, «по наитию», определять угол подъема ствола. Вскоре было найдено и первое решение - далекое от совершенства, но его заслуга в том, что оно первое - вместо одной пластины целика устанавливали несколько дополнительных складных, различной высоты и глубины прорези. Пластины устанавливались с таким расчетом, чтобы при использовании для прицеливания наименьшей пластины, остальные складывались, не загораживая прорезь целика.

Новый виток в развитии уже нарезного оружия - появление унитарного патрона, улучшение технологий изготовления и нарезки стволов - и вновь потребовались более совершенные, регулируемые по дальности, прицелы, и первыми стали рамочные прицелы.

Рамочный прицел представляет собой прямоугольную рамку, шарнирно закрепленную на основании, на самой рамке - хомутик с прорезью, который и играет роль целика. Для прицеливания рамка поднимается, хомутик устанавливается на отметку, соответствующую дальности стрельбы - чем выше - тем больше угол подъема ствола, соответственно тем на большее расстояние осуществляется выстрел.

Для винтовок большого калибра, с боеприпасами с черным порохом, обладавшими низкой начальной скоростью тяжелой пули, и, как следствие - низкой настильностью траектории, рамочный прицел бы едва ли не идеальным решением. Кстати говоря, пример использования рамочного прицела можно увидеть в фильме «Хороший, Плохой, Злой», в сцене, где герой Клинта Иствуда из винтовки Шарпса обр. 1874 года перебивает веревку виселицы героя Илайя Уоллака в конце фильма.

Рамочный прицел обладал рядом недостатков - большой высотой над ствольной коробкой, что демаскировало стрелка при ведении огня из укрытия, и его самого делало доступной мишенью, малой прочностью - зачастую рамочный прицел повреждался даже от случайного удара или от падения оружия, помимо этого - рамка и хомутик частично загораживают поле зрения.

С появлением бездымного пороха увеличилась начальная скорость пули, стало возможным уменьшить ее массу, и вместе с тем увеличилась настильность траектории - т.е. при стрельбе на дальние дистанции перестало быть необходимостью задавать стволу оружия большой угол подъема - стало возможным использовать более «плоские» прицелы, не выходящие за габариты оружия на большую величину. Так появились ступенчатые прицелы.

Ступенчатый прицел представляет собой основание со ступеньками различной высоты, согласно соответствующей дистанции стрельбы. На основании шарнирно закреплена планка с целиком, прижимающаяся к основанию при помощи пластинчатой пружины и хомутика с защелкой, передвигающегося вдоль рамки. Для прицеливания хомутик устанавливается на соответствующую заданной дистанции отметку, и планка прижимается к ступеньке.

И, наконец, вершиной открытых прицельных приспособлений, стал секторный прицел. Его отличием от ступенчатого является то, что планка поднимается не по ступенькам, а постепенно - по криволинейной поверхности основания. Такой прицел использовался после модернизации на винтовке Мосина обр. 1891/30 года, на пистолете-пулемете Шпагина ППШ-41, на автоматах Калашникова АК-47 и т.д. Сегодня секторный прицел является одним из самых распространенных в мире, и оно понятно - отсутствие выступающих частей оставляет поле зрения открытым, а благодаря тому, что прицельная планка по бокам защищена выступами основания - он отличается еще и высокой прочностью.

Частным случаем секторного прицела можно считать квадрантный прицел, в котором планка перемещается по насечкам внутренней стороны основания. Такой прицел применялся, например, на пулемете Vickers Mk. I.

Со спортивным оружием, как правило, применяется микрометрический прицел, позволяющий вносить поправки как по вертикале, так и по горизонтали, но, как правило, эти поправки вносятся один раз - при пристрелке оружия.

Отдельно стоит отметить, что возможно комбинирование различных типов прицелов, так например на винтовке Мосина обр. 1891 года применялся секторный рамочный прицел, а на пистолете-пулемете Томпсона - прицел Лимана - рамочный кольцевой прицел.

Следующий вид прицельных приспособлений - диоптрический прицел. Он представляет собой развитие кольцевого прицела, и основное отличие - тарель большего диаметра, ограничивающая доступ света, и меньший диаметр отверстия - 0,5-1 мм. На тарель, как и на кольцевой прицел, иногда надевается резиновый наглазник. Как и предыдущие типы прицелов, диоптрический прицел может быть установлен на различные основания - секторное, рамочное или микрометрическое, для внесения поправок по дальности. Такие прицелы устанавливались, например, на карабин Винчестера, штурмовую винтовку M16, сегодня наиболее распространены на пистолетах-пулеметах, автоматах и спортивном оружии.

Процесс прицеливания через диоптрический прицел заключается в прицеливании сквозь апертуру только на мушку и цель, игнорируя целик, т.е. гораздо проще, чем с открытым прицелом. Мушка, для облегчения процесса прицеливания, оснащается кольцевым намушником. Как наиболее точные, диоптрические прицелы получили большое распространение на спортивном оружии.

Из недостатков следует выделить сильное ограничение поле зрения, не дающее возможности оперативно оценивать обстановку на поле боя или эффективно вести огонь по движущейся цели.

Впрочем, механические прицельные приспособления, так или иначе, требовали время на подготовку стрелка, но, главное - с развитием короткоствольного оружия, в частности - самозарядных пистолетов в начале XX века, при выполнении боевых задач - как полицейского, так и специального характера, стало необходимостью прицеливаться очень быстро, стрелять практически навскидку - времени на совмещения целика, мушки и цели уже не было. Стал нужен указатель, соосный со стволом, длиной 20-30 метров, нечто прямое… а что может быть прямее пучка света? Нет, технологии еще не позволяли создавать лазерные прицелы, но электрический фонарь небольшого размера, который можно закрепить под стволом, уже не был фантастикой. Так появились тактические фонари, или прожектор-прицелы, первым из которых стал запатентованный в 1907 году в Германии «Ноктоскоп». Процесс прицеливания из оружия, оборудованным тактическим фонарем, предельно прост - наведение осуществляется по центру светового круга, т.е. стало возможным стрелять «навскидку», от бедра или от живота. Недостатки тактических фонарей очевидны - небольшой радиус действия (изначально порядка 25 метров, хотя сегодня есть фонари с криптоновыми и ксеноновыми лампами, обеспечивающее световой круг на дальности до 100 метров, при этом его диаметр составляет порядка 70 мм), еще один минус - демаскирующий стрелка фактор в виде все того же светового пучка. Только еще зарождающиеся специальные подразделения по достоинству оценили тактические фонари, например личная охрана фюрера была вооружена пистолетами P-08 Luger с подствольными фонарями.

Сегодня тактические фонари используются, в основном, на короткоствольном оружии - пистолетах и револьверах, пистолетах-пулеметах, дробовиках и автоматах (карабинах).

Практически одновременно с появлением кольцевых прицелов, появились предпосылки для создания оптического (телескопического) прицела - в 1604 году голландцы Ф. Липперстей и 3. Янсен сделали первый в мире телескоп, впрочем в патентном бюро, где они попытались запатентовать свое изобретение, им ответили, что такой прибор уже знаком. А в 1609 году свой телескоп сконструировал Галилео Галилей.

Вполне естественно, что на первых порах огнестрельное оружие совершенно замечательно обходилось и без оптики - малая прицельная дальность и низкая точность гладкоствольного оружия делало применение высокоточных прицелов на них совершенно бесполезными.

Первое боевое применение винтовки с оптическим прицелом относится к периоду 1830х годов в США - тогда было предложено использовать телескоп на кентуккийских ружьях, отличавшихся большой длиной ствола. Впрочем, первый опыт оказался неудачным, поскольку телескоп устанавливали на одной оси с механическими прицельными приспособлениями, в результате чего сильно увеличенная оптикой мушка оказалась намного больше по размеру, чем прорезь целика. Кстати те прицелы в длину были практически такими же, как и сама винтовка - до 800 мм!

Положительные результаты были достигнуты тогда, когда было решено отказаться от совместного использования штатных мушки и целика с телескопической трубой - вместо них в самой трубе устанавливали перекрестие из тонких металлических нитей. Отдельно стоит отметить, что те первые прицелы не допускали внесения поправок - после установки на винтовку добивались заданной точности боя, и прицел закрепляли намертво.

В ходе Гражданской Войны в США уже стали формироваться первые снайперские подразделения - так, например, южанами в Британии были куплены 200 капсульных винтовок Витвора с полигональной нарезкой ствола, снабженных телескопическими прицелами. На соревнованиях по стрельбе выявлялись лучшие стрелки, которые и получали эти винтовки - именно они и были впервые упомянуты в истории как снайперы.

С развитием оптики не только уменьшился размер прицела, но и перекрестие стали наносить краской непосредственно на линзу. Совершенствовались и методы крепления оптических прицелов - появились механизмы внесения вертикальных и горизонтальных поправок.

Следующие эпизоды применения винтовок с оптическими прицелами в истории - Англо-Бурская война 1898-1901 годов и Русско-Японская война 1904-1905 годов, причем в последнем случае русскими снайперами в качестве снайперской винтовки использовались не винтовки Мосина, которая применялась с тупоконечной пулей обр. 1895 года, отличавшейся не лучшими баллистическими характеристиками, а немецкие Маузеры калибра 7 мм. В японской армии уже тоже были снайперские подразделения, но они использовали винтовки Арисака со штатными рамочными прицелами - т.е. вообще без оптики!

Более массово винтовки с оптическими прицелами начали применяться в ходе Первой Мировой Войны британскими войсками, преимущественно для поражения германских прожекторов.

Во Вторую Мировую Войну участники вошли уже с несколькими образцами оптических прицелов - ПТ и ПЕ в СССР, Zf.39 в Германии и Lyman M81/82 в США. В 1949 году австриец Фредерик Калес изобрел первый в мире оптический прицел с переменной кратностью.

Современные оптические прицелы, несомненно, отличаются от своих прообразов - это компактные оптические приборы, весом 300-600 г., длиной 200-400 мм, кратностью 2-24х с возможностью введения микрометрических поправок, с антибликовым покрытием линз, с прицельной сеткой, позволяющей вносить поправки по дальности не регулируя саму оптику, последние модели отличаются подсветкой в виде точки или перекрестия, позволяющими упростить прицеливание в условиях слабого освещения.

Впрочем, понятно, что оптические прицелы выгодны на больших и средних дальностях, на коротких же дистанциях проблема быстрого прицеливания так и не была решена, тактические же фонари, мало того, что были далеки от совершенства на заре своего существования, так еще и демаскировали стрелка. Решение пришло из авиации - коллиматорные прицелы, применявшиеся еще во времена Второй Мировой Войны для истребителей, штурмовиков и бомбардировщиков с неподвижно установленным оружием и в системах полуавтоматических прицелов подвижных стрелковых установок штурмовиков и бомбардировщиков.

Благодаря тому, что излучение от источника света в прицеле отражается линзой коллиматора в глаз наблюдателя параллельным потоком, в результате чего зрачок стрелка не должен обязательно находиться на оптической оси прицела - достаточно, чтобы он находился на проекции линзы прицела вдоль этой оси, обеспечивается высокая скорость прицеливания - примерно в 2-3 раза выше, чем при использовании традиционного прицела.

Колимматорные прицелы подразделяют на:

- Активные (работают от элементов питания, прицельная марка подсвечена и видна круглосуточно) и пассивные (не требуют энергии извне, но прицельная марка видна только днем и в слабых сумерках). Прицельная марка у пассивных очень неяркая и малоконтрастная.

- Сквозные (сквозь корпус или мениск прицела проходит свет, прицеливаться можно одним и двумя глазами) и слепые (стереоскопические) - проецируют только марку для правого глаза, через прицел ничего кроме марки не видно, прицеливание осуществляется только двумя глазами.

- Открытые (одна линза) и закрытые (представляют систему соосно расположенных линз).

В настоящее время коллиматорные прицелы получили широкое распространение, главным образом, на пистолетах-пулеметах, в несколько меньшей степени на автоматах, и, в еще меньшей степени - на пистолетах. Последнее объясняется существенным увеличением габаритов и массы оружия.

На следующем виде прицела - голографическом прицеле, задерживаться не будем, ибо как свое основное применение он нашел в артиллерии и на зенитных пулеметах, в частности - на пулемете НСВТ «Утес», устанавливаемом на танке Т-72. Особенностью голографического прицела является проецирование изображения цели на прицельную сетку, что позволяет стрелку находится в другой плоскости относительно линии огня.

С развитием технологий, наконец, стало возможно появление лазерного целеуказателя (ЛЦУ) - прицельного приспособления, практически идеально решающего проблему быстрого прицеливания на коротких дальностях, и в самом деле - что может быть проще, чем навести на цель красную (зеленую/синюю) точку, и нажать на спусковой крючок пистолета? Попадание гарантировано - ведь вряд ли найдется что-то более прямое, чем луч лазера! Опять же таким образом решена проблема демаскировки стрелка пучком света, как в случае с использованием тактического фонаря.

В большинстве случаев лазерный целеуказатель изготавливается на основе лазерного диода, который излучает в диапазоне 405 нм или 635-670 нм (из-за технических особенностей данного типа излучателя наиболее часто используется лазерный луч красного цвета). Излучение лазерного диода фокусируется в узкий луч за счет двояковыпуклой линзы, который и образует точку прицеливания на мишени.

Помимо этого, в настоящее время большое распространение получают ннфракрасные целеуказатели (невидимые без специальных приборов), использующие лазерные диоды длины волн 780, 808 и 850 нм. Такие лазерные целеуказатели используют совместно с специальными прицелами, позволяющими увидеть точку целеуказания.

Теперь, кажется, проблема прицеливания была решена, но… всегда есть это магическое «но»! А как же с применением оружия в специальных условиях, например - ночью? Удивительно, но первыми озадачились над решением проблемы ведения боя в ночных условиях немцы в годы Второй Мировой Войны - ночные прицелы изначально появились на танках, а после, под обозначением ZG.1229 «Вампир» - на стрелковом оружии. Вполне естественно, что пассивные ПНВ тех времен были далеки от совершенства, но, тем не менее, начало было положено.

Стоить отдать должное германским инженерам - в СССР и США подобные приборы появились в войсках лишь во второй половине 1960х годов - автоматный НСП-3 и гранатометные ПГН-1 и ПГН-9 в СССР, и AN/PVS-2 в США. Это были приборы ночного видения, по сегодняшней классификации, относящиеся к первому поколению, основой являлись - фотоумножители, поставленные между фотокатодом и окуляром, что позволяло добиться многократного усиления видимого и ИК света с переводом последнего в видимый диапазон. Впрочем, и эти изделия были весьма далеки от совершенства - светоувеличение и четкость изображения была недостаточной для эффективного применения оружия с такими прицелами, не говоря уже о большой массе и габаритах самих прицелов (забегая вперед, можно отметить, что проблемы габаритов и массы и сегодня не решены в достаточной степени).

Для увеличения коэффициента усиления иногда применяли состыкованные последовательно два, три и более ЭОП (электронно-оптический преобразователь), собирая их в одном корпусе. Коэффициент усиления яркости трехкаскадного ЭОП составляет 20000-50000. Однако, в этом случае растут искажения, и падает разрешающая способность по краям изображения.

В 1970х годах появляются ПНВ второго поколения - была применена микроканальная технология, что позволило избавиться от паразитной засветки. Яркая точка на изображении оставалась точкой и не засвечивала соседние каналы.

Наконец, на рубеже веков, в войска стали поступать ПНВ третьего поколения - 1ПН93-4 в России и AN/PVS-14 в США. При разработке этих приборов применены фотокатоды на арсениде галлия, что позволило увеличить коэффициент усиления света и уменьшить их габариты.

Отдельно стоит отметить чрезмерно высокую стоимость ПНВ третьего поколения, и большой вес (свыше 2 кг) и габариты ПНВ второго поколения, что никак не способствует их широкому распространению. Например, прицелов AN/PVS-14 произведено всего около 15 000 единиц, а американский ПНВ четвертого поколения (или поколения 3+) AN/PVS-22 вообще существует в считанных экземплярах.

Ну и, наконец, воистину «космический» прицел, как по технологичности производства и боевым характеристикам, так и по стоимости - тепловизионный прицел. Принцип действия этих приборов, как и большинства других приборов, основан на физических принципах - любое тело, обладающее температурой свыше 0 К, излучает электромагнитные волны определенной частоты, которые можно преобразовать в визуальный сигнал.

Работы по созданию тепловизоров начались в 1960х годах, но… и по сей день их применение ограничено, по большей части, в качестве прицелов ПЗРК, ПТУРСов и иже с ними - например американский AN/TAS-4 и советский - «Ночь-А». Оно и понятно - стоимость выведенного из строя танка или сбитого самолета многократно выше стоимости самой ракеты, которая, в свою очередь, намного выше стоимости любого образца стрелкового оружия - здесь стоит вопрос экономической целесообразности. Применение же на стрелковом, в частности - снайперском оружии, относится сегодня, скорее, к научной фантастике.

И, все же, применение ТПВ-прицела дает ряд преимуществ - упрощается прицеливание не только в сложных погодных условиях - дождь/туман/снег, когда ПНВ оказываются недостаточно эффективны, но и (в случае применения на крупнокалиберных снайперских винтовках) поражать цели за преградами - в домах, легкобронированной технике и т.д.

Из недостатков стоит выделить уже упомянутую высокую стоимость и массово-габаритные характеристики.



Что же касается перспектив развития прицельных приспособлений, то тут кажется наиболее верным развитие в сторону уменьшения стоимости, габаритов и массы прицела, не говоря уже об информативности - объединение прицела с лазерным дальномером, баллистическим вычислителем, счетчиков выстрелов, и, возможно, с фото- или видеоаппаратурой, передающей информацию с прицела по радиоканалу в командный центр.




Целик пистолета Макарова в пазах «ласточкин хвост»

Финский Valmet Rk 62 с диоптрическим прицелом

Тепловизионный прицел AN/TAS-4

Танк в ТПВ-прицеле AN/TAS-4

Схема кольцевого прицела

Ступенчатый рамочный прицел винтовки Мосина обр. 1891 года

Ступенчатый прицел

Современный кольцевой прицел

Советский оптический прицел ПУ времен ВОВ

Советский ночной прицел НСПУ

Советские спортивные диоптрические прицелы

Секторный прицел пистолета-пулемета ППШ-41

Секторный прицел автомата Калашникова АК-74

Секторный прицел

Рамочный прицел гранатомета РГ-6

Рамочный прицел

Рамочный прицел

Различные прицельные сетки оптических прицелов

Различные кольцевые прицелы

Различные виды целиков открытого прицела

Прицельные марки коллиматорных прицелов

Прицельная сетка прицела ПСО-1

Прицел секторный квадрантный

Прицел ПСО-1

Прицел ПЕ на снайперской винтовке Мосина

Прицел Лимана

Пистолет-пулемет HK MP5 с тактическим фонарем

Пистолет Parabellum с подствольным тактическим фонарем

Пистолет Glock 23 с тактическим фонарем и лазерным целеуказателем

Пистолет Five-seveN с тактическим фонарем

Открытый прицел с двумя дополнительными целиками

Отечественный коллиматорный прицел «Нить-А»

Отечественный коллиматорный прицел «Нить-А»

Мушка спортивной винтовки в кольцевом намушнике

Микрометрический прицел спортивной винтовки

Крестообразный кольцевой прицел

Коллиматорный прицел EOTech на карабине Colt M4

Коллиматорный прицел Aimpoint CompM3 на автомате AMD-65

Диоптрический прицел пистолета-пулемета HK MP5

Гладкоствольное ружье с тактическим фонарем

Винтовки Стивенс с телескопическими прицелами

Винтовка M16A1 с ночным прицелом AN/PVS-2 Starlight, 1972 год

Виды диоптрических прицелов

Антибликовая насечка по прицельной линии пистолета Макарова




(с) 2011 Костин К.А.

barrels-n-bullets.ru

Прицельные приспособления Википедия

Регулировка прицела при пристрелке
1 - попадание левее и ниже точки прицеливания
2 - мушку (обозначена синим) нужно сместить левее и ниже или целик - правее и выше
3 - попадание и точка прицеливания совпадают

Прице́л — приспособление, используемое для наведения оружия на цель[1] и её поражения.

В стрелковом оружии, в зависимости от условий применения, используются различные оптические приспособления: простейшие «мушки», оптические прицелы с группами линз и лазерная подсветка цели. Прицельные приспособления включают установленную мушку (иногда с ограждением) и прицельный целик. При пристрелке прицел регулируется по направлению, мушка — по вертикали.

Классификация[ | ]

В различных государствах имеется различная классификация прицелов.

по типу наведения
по месту размещения

Открытый прицел[ | ]

Задняя стойка винтовочного прицела со шкалой расстояний и хомутиком

Применяя открытый прицел, стрелок добивается расположения на одной линии, называемой прицельной, трёх объектов: цели, мушки и целика. Так как по законам оптики невозможно одновременно держать в фокусе сразу три объекта, он аккомодирует глаз на точку, находящуюся на отрезке мушка—целик и делящую этот отрезок в соотношении приблизительно 2:1. Этим он добивается приблизительно равной чёткости наблюдения и мушки и целика. Цель при этом видна расплывчато.

Express[ | ]

Разновидность открытого прицела для охоты на опасных для жизни стрелка животных обеспечивает более быстрое наведение. Имеет V-образную прорезь целика и большую мушку с точкой ярк

ru-wiki.ru

Все об охоте - Прицельные приспособления и ошибки в прицеливании

Прицельные приспособления

Прицельные приспособления могут быть открытые, кольцевые, диоптрические и оптические.

Открытые прицелы предназначаются соответственно для гладкоствольных дробовых, нарезных пулевых и комбинированных ружей.

Прицельное приспособление обычного гладкоствольного ружья состоит из прицельной планки, мушки и небольшого углубления на верху средней части щитка ствольной коробки. Прицельная планка по верхней части может быть прямой или полукруглой. Чаще поверхность планки гильошируют (делают на ней поперечную насечку), чтобы уменьшить отражение с нее света. У ружей с горизонтальным расположением стволов планку помещают между стволами, а у ружей с вертикальными стволами ее припаивают к верхнему стволу. Мушку круглой (шаровой) формы изготовляют из цветного металла (латуни), кости или пластмассы. Выемка на верхней части лба ствольной коробки, обычно завершающая форму прицельной планки, зависит от ее конфигурации.

У одноствольных ружей и некоторых двуствольных прицельная планка отсутствует, и прицельное приспособление состоит из мушки и небольшой полукруглой выемки на верхней части лба ствольной коробки. Такое устройство прицельного приспособления вызвано необходимостью быстрой наводки ружья в цель. Здесь не имеет значения большая точность наведения ружья в цель, так как широкая дробовая осыпь допускает довольно большую ошибку в прицеливании без ощутимого влияния на результат выстрела.

Прицельное приспособление для нарезного оружия состоит из прицела с установочной шкалой, щитка с прорезью и мушки или постоянных или откидных целиков и мушки. На охотничьем оружии чаще всего делают последнее. Прицелы могут быть рамочными и секторными. Рамочный прицел состоит из основания, оси, рамки и хомутика с целиком. Перед стрельбой рамку ставят вертикально, хомутик устанавливают на соответствующее деление по дистанции стрельбы. Мушку совмещают сначала с центром прорези целика и затем, сохраняя это положение, - с целью. Ступенчатый прицел имеет на основании ступеньки (зубцы), соответствующие определенной дистанции стрельбы. На них устанавливают хомутик с целиком, перемещаемый по рамке. Секторный прицел имеет основание в виде плавной кривой, по которой скользит хомутик при установке его на соответствующую дистанцию стрельбы. Кривая поверхность основания прицела по своей конфигурации согласуется с необходимым подъемом целика, находящегося на заднем конце планки.

Прицелы бывают барабанного типа, когда целик устанавливают на дистанцию стрельбы вращением барабана, имеющего эксцентриситет относительно целика. Благодаря этому при вращении барабана целик то опускается, то поднимается до определенного предела.

Наконец, на ружьях устанавливают щитковые или целиковые прицелы. Они могут иметь один постоянный целик, рассчитанный на одну среднюю дистанцию стрельбы, или один постоянный и несколько (чаще два) откидных целиков разной высоты в зависимости от дистанции стрельбы. У всех перечисленных прицелов должна быть еще и мушка. Форму прорезей и мушек делают разной. Наиболее удобными считают прямую мушку в сочетании с полукруглой прорезью целика. Преимущества открытых прицелов - простота устройства и хорошая видимость цели даже при плохом освещении; серьезный недостаток- необходимость в момент прицеливания совмещать три точки: прорезь целика, вершину мушки и точку прицеливания на одной линии. Это утомляет глаз стрелка и не обеспечивает высокой точности попаданий.

Кольцевой прицел представляет собой основание, откидную стойку и кольцо на ее вершине. Этот прицел удобнее, чем открытый, так как центр кольца легче совместить с вершиной мушки и взять цель в кольцо, посадив ее на мушку. Но эти прицелы чаще всего имеют только одну установку по дистанции стрельбы. При слабом освещении прицеливание очень затруднено или становится невозможным.

Диоптрический прицел состоит из основания - Г-образной рамки с микровинтами вертикальной и горизонтальной установки, диоптра на этой рамке и мушки. Вертикальный микровинт дает установку по дальности стрельбы, а горизонтальный - боковые поправки. Диоптр - диск с очень небольшим диаметром отверстия. Пользуясь этим прицелом, нужно совмещать только вершину мушки с точкой прицеливания, а совмещение центра отверстия с вершиной мушки получается автоматически самоцентрированием глаза стрелка. Этот прицел обеспечивает самую высокую точность стрельбы, но требует всегда хорошего освещения. При слабом освещении стрельба становится совсем невозможной. Прицел очень чувствителен к толчкам, что может нарушить его отладку, и стрельба станет совсем невозможной.

Оптический прицел состоит из приспособления для установки на ружье, именуемого кронштейном, металлической трубки с системой оптических стеклянных линз и прицельного устройства, состоящего из прицельного пенька (мушки) и одного или двух барабанов со шкалами. Если барабан один, он служит для установки прицела по дальности стрельбы и располагается сверху трубки прицела. Если их два, то боковой барабан служит для боковых поправок прицела. Оптические прицелы могут быть разной кратности увеличения изображения цели. Чем больше кратность увеличения, тем прицел становится более громоздким и тяжелым. Современные оптические прицелы есть с переменной кратностью установки и регулировкой по силе зрения стрелка.

Оптический прицел обеспечивает максимальную точность стрельбы при минимальном утомлении зрения стрелка и отличной видимости цели. Прицеливание сводится к совмещению вершины пенька, видимого в поле зрения прицела, с точкой прицеливания. Однако при плохом освещении прицеливание становится невозможным. Прицел требует очень внимательного и бережного отношения.

Возможные ошибки в прицеливании

При открытых прицелах могут быть следующие ошибки в прицеливании: у гладкоствольных ружей - смещения мушки влево или вправо, низкая или высокая мушка, невидимая мушка, открытая планка. Куда будет смещена мушка, туда пойдет и выстрел. Это в равной мере относится ко всем ее смещениям. Совсем невидимая мушка дает очень пониженный выстрел, а открытая планка дает очень высокий выстрел. Нормальной окажется стрельба, когда мушка будет полностью видна в центре полукруглой выемки на верхней части лба ствольной коробки.

У нарезных ружей будет точно такое же положение с направлением выстрела, как и у гладкоствольного оружия, в зависимости от того, как будет видна мушка в прорези целика. Если мушка будет смещена от центра прорези вправо или влево, то и выстрел пойдет в ту же сторону. Если мушка будет возвышаться над верхней кромкой целика, выстрел пойдет вверх. Если мушка будет едва видна или не видна, выстрел пойдет вниз.

При оптическом прицеле во время прицеливания глаз стрелка может оказаться не на оптической оси прицела, и тогда в той стороне, куда смещен глаз, в окуляре образуется лунообразная тень. Если в этот момент выстрелить; пуля пойдет в противоположную сторону от этого затемнения.

Глаз стрелка должен находиться от плоскости линзы в окуляре на расстоянии 8 см. Если глаз окажется на большем или меньшем расстоянии от окуляра, в окуляре прицела будет видна равномерная кольцевая тень - в этом случае смещения оптической оси не происходит, попадание в цель будет точным, уменьшится только поле зрения.

aljapkin.ru

Прицельные приспособления Википедия

Регулировка прицела при пристрелке
1 - попадание левее и ниже точки прицеливания
2 - мушку (обозначена синим) нужно сместить левее и ниже или целик - правее и выше
3 - попадание и точка прицеливания совпадают

Прице́л — приспособление, используемое для наведения оружия на цель[1] и её поражения.

В стрелковом оружии, в зависимости от условий применения, используются различные оптические приспособления: простейшие «мушки», оптические прицелы с группами линз и лазерная подсветка цели. Прицельные приспособления включают установленную мушку (иногда с ограждением) и прицельный целик. При пристрелке прицел регулируется по направлению, мушка — по вертикали.

Классификация

В различных государствах имеется различная классификация прицелов.

по типу наведения
по месту размещения

Открытый прицел

Задняя стойка винтовочного прицела со шкалой расстояний и хомутиком

Применяя открытый прицел, стрелок добивается расположения на одной линии, называемой прицельной, трёх объектов: цели, мушки и целика. Так как по законам оптики невозможно одновременно держать в фокусе сразу три объекта, он аккомодирует глаз на точку, находящуюся на отрезке мушка—целик и делящую этот отрезок в соотношении приблизительно 2:1. Этим он добивается приблизительно равной чёткости наблюдения и мушки и целика. Цель при этом видна расплывчато.

Express

Разновидность открытого прицела для охоты на опасных для жизни стрелка животных обеспечивает более быстрое наведение. Имеет V-образную прорезь целика и большую мушку с точкой яркого цвета, которую в момент прицеливания «укладывают» в прорезь. За счет большой мушки затруднено наведение на цель дальше 200 метров и поэтому этот прицел не применяется в боевом оружии.

Апертурный прицел (закрытый)

Апертурный прицел Виды апертурного прицела Апертурный (или закрытый) прицел HK MP5 кольцевого типа Диоптрический прицел на спортивной винтовке CZ 452ruen

Существует несколько видов подобных прицелов, объединенных конструктивно целиком в виде диска, расположенного в непосредственной близости от глаз стрелка, с отверстием-апертурой[2].

Кольцевой — c данным прицелом стрелок как бы непосредственно смотрит через апертуру на мушку, совмещая её с целью и инстинктивно выравнивая линию прицеливания относительно светлого пятна, проецируемого апертурой на глаз. Данный тип во многом превосходит открытый: выше скорость прицеливания за счет упрощения процедуры совмещения мушки с целиком (глаз интуитивно находит положение, при котором пенёк мушки совмещается с серединой кольца), большая прицельная линия обеспечивает более высокую точность (целик открытого прицела должен находиться от глаза стрелка на существенном расстоянии, иначе при прицеливании он расплывается, что заставляет смещать его вперёд, жертвуя длиной прицельной линии, — кольцо же, наоборот, должно быть расположено в непосредственной близости от глаза, поэтому у оружия с кольцевым прицелом и получается более длинная прицельная линия), удобней в наведении при недостатке освещения; к недостаткам относится: целик частично перекрывает зрительное поле, время перевода прицела с одной цели на другую часто выше, кроме того, данный тип прицела склонен засоряться. Надо заметить, что в отечественной литературе данный тип прицела зачастую именуют «диоптрическим», — на самом деле такое определение ошибочно по причине совершенно иного оптического принципа, использованного в нём.

Ghost Ring — разновидность кольцевого прицела для использования в гладкоствольном оружии, очень большая апертура и тонкий обод целика. Обеспечивает самую высокую скорость наведения за счет некоторой потери точности, что не является критичным моментом в данном типе оружия.

Диоптрический — особая разновидность апертурного прицела, в этом варианте целик полностью перекрывает обзор глазу спереди, а сама апертура очень малого диаметра (с человеческий зрачок) работает как камера-обскура, проецируя изображение на зрачок стрелка с большей контрастностью. Данный тип прицела дает самую высокую точность из всех возможных механических прицельных приспособлений, расплатой за это служит большое время прицеливания и трудности с наведением в условиях сумерек и ночи, именно по этим причинам данный вид прицела стоит практически только на винтовках для целевой стрельбы на большие расстояния, а также требует особенно правильного способа прицеливания.

Оптический прицел

Прицельная сетка оптического прицела ПСО-1

Оптический прицел — оптический прибор, предназначенный для точной наводки оружия на цель. Может быть также использован для наблюдения за местностью и для определения расстояний до предметов (в случае, если известны их размеры).

Коллиматорный прицел

Вид стрелка турели сквозь коллиматорный прицел Mark III, впервые был выпущен в 1943 году, использовался в авиации, для армейских и морских орудий. Современные коллиматорные прицелы имеют полупрозрачную линзу, сквозь которую стрелок наблюдает цель, и при этом она же отражает в его глаз изображение прицельной метки

Коллиматорные прицелы — системы, использующие коллиматор для построения изображения прицельной метки, спроецированного в бесконечность. Излучение от источника света в прицеле отражается линзой коллиматора в глаз наблюдателя параллельным потоком. В результате зрачок наблюдателя не обязан находиться на оптической оси прицела, достаточно, чтобы он находился в пределах проекции линзы прицела вдоль этой оси. При поперечных перемещениях глаза прицельная метка с точки зрения наблюдателя перемещается по линзе прицела, оставаясь на точке прицеливания вне зависимости от положения глаза наблюдателя относительно прицела. При выходе зрачка наблюдателя за пределы проекции линзы прицельная метка «скрывается» за её краем.

Коллиматорный прицел обеспечивает высокую скорость прицеливания — примерно в 2-3 раза выше, чем традиционные «мушечные» так как при прицеливании нужно совмещать всего две точки — светящуюся метку, которую видно через окуляр и саму цель, при этом глаз аккомодируется на расстоянии до цели (в механических прицелах — обычно на мушку, целик и цель видны не в фокусе).

Коллиматорные прицелы принято делить на открытые и закрытые. Изначально закрытыми именовались прицелы, которые не имели прозрачной линзы, а только проецировали в глаз стрелка прицельную метку. Цель в окуляре не отображалась, прицеливание осуществлялось бинокулярно при наблюдении одним глазом прицельной метки, а другим — цели, но в мозгу стрелка происходило характерное для бинокулярного зрения совмещение изображений от обоих глаз. В настоящее время такие прицелы практически вышли из употребления. Другой, прошедший испытание временем тип прицелов имеет полупрозрачную линзу, сквозь которую стрелок наблюдает цель; при этом линза отражает в сторону глаза изображение прицельной метки. По применяемой до середины XX века классификации все такие прицелы считались открытыми.

Но по сложившемуся к концу XX века условному разделению коллиматоры, у которых формирующий метку источник освещения сокрыт в герметичном (обычно цилиндрическом) корпусе, стали относить к закрытому типу[3]. Открытый коллиматорный прицел[4], напротив, имеет открыто вмонтированный в основание прицела источник света и только одну, переднюю, линзу в оправе. Открытые коллиматорные прицелы дают стрелку лучший обзор, меньше заслоняя корпусом поле зрения вокруг цели. Но, в отличие от закрытых, открытые коллиматоры менее устойчивы к погодным условиям: попадающие на внутреннюю поверхность линзы осадки могут значительно исказить прицельную марку, а грязь — забить окно формирующего марку источника света в основании прицела.

Часто коллиматор устанавливается на оружие в паре с магнификатором — оптическим прибором, аналогичным оптическому прицелу с небольшим увеличением, но без прицельной сетки, вместо которой используется метка коллиматора. Коллиматор и магнификатор располагают на одной оси. Обычно на военном оружии с коллиматором сохраняются и традиционные механические прицельные приспособления, причём мушку и апертурный целик выполняют складными, так, что в поднятом состоянии линия прицеливания механического прицельного приспособления совпадает с таковой коллиматорного прицела — это называется co-witness и обеспечивает возможность использования механического прицела при выходе коллиматора из строя. В другом случае коллиматор просто устанавливается так, что он не закрывает механические прицельные приспособления — обычно так делают на оружии с открытым прицелом.

Со времён Первой мировой войны и до настоящего времени коллиматорные прицелы - основные прицелы воздушной стрельбы для истребителей, штурмовиков и бомбардировщиков с неподвижно установленным оружием и в полуавтоматических прицелах подвижных стрелковых установок штурмовиков и бомбардировщиков.

Более сложный вариант коллиматорного прицела - ИЛС (Индикатор на лобовом стекле), применяемый в авиации. Он способен отображать и полетную и тактическую информацию, прицельные марки для стрельбы из разных видов оружия строятся с учетом необходимых поправок и упреждения на основании расчётов бортовой ЭВМ по данным бортовой/ых обзорно-прицельной/ых систем/ы, учитывая баллистику боеприпасов, расстояние до цели и взаимное перемещение стрелка и мишени.

Голографический прицел

Голографический прицел (коллиматор) относится к прицелам открытого типа, поэтому стрелку не приходится во время прицеливания зажмуривать второй глаз. Большое поле обзора позволяет стрелку пользоваться периферическим зрением и мгновенно реагировать на появляющуюся угрозу. Голограмма формирует изображение прицельной марки и выполняет функции асферического отражателя, как линза в обычном КП. Голографический асферический отражатель обеспечивает существенно меньшие, чем обычная сферическая тонкая линза, параллактические ошибки, позволяет сделать прицел весьма компактным. Обычно ГП существенно дороже своих коллиматорных аналогов, поскольку голограмма может быть получена в результате дорогого и сложного технологического процесса. При несоблюдении технических требований голограмма может искажать и разлагать в спектр яркие объекты, наблюдаемые через неё. Следует отметить, что скорость прицеливания с голографическим прицелом значительно выше, чем с закрытым коллиматорным или оптическим прицелами, поэтому его часто применяют при стрельбе по движущимся мишеням.

Лазерный целеуказатель

Лазерный целеуказатель (ЛЦУ) создаёт лазерный луч небольшой мощности, направляемый в сторону противника и создающий световую метку в точке предполагаемого попадания. Такой метод прицеливания позволяет смотреть только непосредственно на цель, а также вести огонь из любого положения. Тем самым время прицеливания сокращается до минимума, однако световая метка выдает факт прицеливания и, отчасти, местоположение стрелка (на самом деле, как правило, метка современного лазерного прицела не видна невооружённым взглядом, а только через специальную лёгкую оптику, установленную на оружии; лазерные прицелы с меткой в видимом диапазоне используются в основном в голливудских боевиках, а также некоторыми полицейскими подразделениями для ближнего боя).

При действиях в составе группы можно спутать метки от ЛЦУ, установленных на оружии разных бойцов. Подобных ошибок можно избежать, используя ЛЦУ различных цветовых спектров, но только при действиях в составе малых групп. На данное время распространены ЛЦУ с лучами красного, синего и зелёного цветов. Однако, лучи различных цветов по-разному «ведут себя» при различных погодных условиях. Лазерный целеуказатель может излучать в видимом диапазоне либо в невидимом невооруженному глазу инфракрасном для использования с прибором ночного видения.

При пользовании ЛЦУ необходимо учитывать, что снаряд, в отличие от лазерного луча, движется не по прямолинейной траектории. Чем больше расстояние до цели, тем дальше снаряд отклоняется от прямолинейной траектории.

Поскольку ось ствола не совпадает с осью лазерного излучателя, подсвечиваемая точка на цели не совпадает с точкой предполагаемого попадания даже при условии прямолинейного движения снаряда.

Дальномеры

Лазерный дальномер — устройство, состоящее из импульсного лазера и детектора излучения. Измеряя время, которое затрачивает луч на путь до отражателя и обратно и зная значение скорости света, можно рассчитать расстояние между лазером и отражающим объектом. Лазерный дальномер — простейший вариант лидара. Значение расстояния до цели может использоваться для наведения оружия, например танковой пушки.

Оптические и оптико-электронные прицелы и прицельные комплексы

Системы такого типа достаточно дороги, поэтому применяются редко, в основном в штурмовых комплексах[неизвестный термин] (FN, OICW)

Оптико-электронные прицелы во многом схожи с голографическими прицелами. Стрелок смотрит на цель через стекло с меткой, которая включается в результате подсветки излучением, параметры которого соответствуют применяемым при создании рисунка. Ориентируясь на светящуюся область, стрелок может прицеливаться и вести огонь с повышенной точностью, не затрачивая лишнее время на наведение.

Удобство использования подобных устройств заключается в отсутствии необходимости предварительной пробной стрельбы. Точка фиксации на цели стабильна, что позволяет менять линзу на другую, лучше подходящую под текущую ситуацию. Менять ее приходится для изменения формы прицельной марки.[5]

Прицел включает жестко связанный с оружием корпус, оптическую систему с жестко связанным с корпусом объективом, прицельную сетку, координатно-чувствительный приёмник оптического излучения, видеоконтрольное устройство и окуляр. В фокальной плоскости объектива расположена прицельная сетка, жестко связанная с корпусом. Оптическая система содержит расположенную между фокальной плоскостью объектива и координатно-чувствительным приёмником оптического излучения двухкомпонентную систему переноса изображения. Первый компонент жестко закреплен на корпусе, а второй компонент системы переноса изображения, координатно-чувствительный приёмник оптического излучения, видеоконтрольное устройство и окуляр выполнены с общим коэффициентом увеличения, равным единице, жёстко связаны друг с другом и установлены в корпусе оптико-электронного прицела с возможностью защиты от ударных нагрузок при отдаче. Техническим результатом изобретения является защита от ударных физических нагрузок хрупких конструктивных элементов оптико-электронного прицела.[6]

Фотогалерея

  • Открытый прицел M70 Zastava c секторным прицелом.

  • Кольцевой прицел. Целик перекидной, L-образный.

  • Комбинированный целик — фиксированный с V-образной прорезью и откидной вверх регулируемый целик.

  • Регулируемый кольцевой целик винтовки M14 на задней части ствольной коробки и мушка в намушнике на дульной части ствола.

  • Прицел 76-мм дивизионной пушки образца 1902/30 годов. Прицельные приспособления орудия состоят из нормализованного прицела и панорамы системы Герца

См. также

Примечания

Литература

Ссылки

wikiredia.ru

ИСТОРИЯ И ОПИСАНИЕ ПРИЦЕЛОВ - Блоги Выживальщиков

  • Главная
    • Зомби
    • Зомби головоломка
  • Информация
    • Новости
      • Объявления
      • Подписка
    • Вопросы и Ответы
      • Магазин
      • Патроны
    • Доставка и Оплата
      • QIWI Кошелёк
      • Яндекс Деньги
      • Вопросы по оплате и доставке
    • Камрадократия
    • О Выживай.РФ
    • КОНТАКТЫ
  • Магазин
    • Инвентарь
      • Инструменты
      • Мультитулы
      • Паракорд (paracord)
      • Изделия из паракорда
      • Фурнитура
      • Хранение
      • Посуда
      • Хозбыт
      • Прочее
    • Источники энергии
      • Аккумуляторы
      • Внешние аккумуляторы
      • Зарядные устройства
      • Автономное электроснабжение и освещение
    • Костер
      • Газовые горелки и плиты
      • Огнива, труты
      • Топливо
    • Оружие
      • Арбалеты
        • Арбалеты винтовочного типа
        • Аксессуары для арбалетов
        • Арбалеты пистолетного типа
      • Луки
        • Рекурсивные луки
        • Блочные луки
        • Аксессуары для луков
      • Ножи для Выживания
      • Ножи GERBER
      • Рогатки
      • Чехлы, ножны, кобуры
      • Метательное оружие
    • Походное снаряжение
      • Коврики
      • Палатки
      • Спальники
      • Мебель для кемпинга
    • Рюкзаки и подсумки
      • Тактические рюкзаки
      • Подсумки
      • Городские рюкзаки и сумки
      • Туристические рюкзаки
    • Средства защиты
    • Экипировка
      • Аксессуары
      • Головные уборы
      • Защита зрения
      • Защита рук и ног
      • Маскхалаты, плащи
      • Одежда милитари
        • Куртки
        • Брюки и шорты
        • Футболки, рубашки, платья
    • Тактические приборы
    • Фонари для выживания
      • Фонари динамо
      • Специальные фонари
      • Фонари сверхъяркие
    • Рыбалка
    • Сувенирная продукция
    • Туризм и обучение
      • Академия Выживания
    • Наборы для выживания
      • Рюкзак Выживальщика
        • (НАЗ) индивидуальный 1-И
        • Тревожный набор 1-И Люкс
      • НАЗ (EDC)
      • Тревожные чемоданчики
        • Тревожный чемоданчик И-1
    • Скидка!
  • Сообщество
  • Блоги
  • Форум
    • Последнее
    • Поиск
Вход    Регистрация

Личный кабинет

Вход  Запомнить меня Забыли пароль?

vizhivai.com

Открытый прицел - это... Что такое Открытый прицел?

Регулировка прицела при пристрелке


Прице́л — приспособление, используемое для наведения оружия на цель. В стрелковом оружии, в зависимости от условий применения, используются различные оптические приспособления: простейшие «мушки», оптические прицелы с группами линз и лазерная подсветка цели. Прицельные приспособления включают установленную мушку (иногда с ограждением) и прицельный целик. При пристрелке прицел регулируется по направлению, мушка - по вертикали.

Открытый прицел

Открытый прицел

Применяя открытый прицел, стрелок должен одновременно держать в фокусе 3 объекта: цель, мушку и целик. Так как это невозможно, он смотрит на целик, затем он смотрит на мушку, потом - на цель и, перед выстрелом, он опять смотрит на мушку. Это нужно делать очень быстро.

Диоптрический прицел

Диоптрический прицел

Вид диоптрического прицела

Стрелок может игнорировать целик, смотря при этом сквозь апертуру только на мушку и цель. В наши дни такие прицелы применяются на большинстве винтовок, штурмовых винтовок, пистолет-пулемётов и ручных пулемётов.

Оптический прицел

Оптический прицел— оптический прибор, предназначенный для точной наводки оружия на цель. Может быть также использован для наблюдения за местностью и для определения расстояний до предметов (если известны их размеры).

Коллима́торный прицел

Прицельные системы использующие коллиматор — оптические устройства дающие совмещение прицельных меток с изображением цели.

Кабина Мессершмитт Me-262. Коллиматорный прицел — вверху, чуть правее середины (похож на металлический короб).

Коллиматорный прицел обеспечивает очень высокую скорость прицеливания — примерно в 2-3 раза выше, чем традиционные «мушечные» так как при прицеливании нужно совмещать всего две точки — красную светящуюся метку, которую видно через окуляр и, собственно, саму цель.

Коллиматорные прицелы бывают открытые и закрытые.

Закрытые похожи на оптический прицел, только внешне «толще» и «короче». Кратность увеличения у них всего 1-1,5, у обычных (чтобы не уменьшать угол обзора), для увеличения кратности до 1,5-2 и более используют специальные насадки, хотя могут комплектоваться оптическими насадками с дополнительным увеличением то есть совмещение коллиматора с оптическим прицелом.

У открытых конструкция проще и кратности увеличения у них вообще нет. Просто стекло-экран, через которое стрелок смотрит на цель и видит красную прицельную точку на фоне цели. В коллиматорных прицелах помимо собственно прицельной «точки» может проецироваться дополнительная вспомогательная информация.

Коллиматорный прицел был изобретён в России в 1917 году[1]. Со времён Первой мировой войны и до настоящего времени коллиматорные прицелы являются основными прицелами воздушной стрельбы для истребителей, штурмовиков и бомбардировщиков с неподвижно установленным оружием и в системах полуавтоматических прицелов подвижных стрелковых установок штурмовиков и бомбардировщиков.

Коллиматорный прицел открытого типа

Лазерный прицел

Лазерный целеуказатель создаёт лазерный луч небольшой мощности, направляемый в сторону противника и создающий световую метку в точке предполагаемого попадания. Такой метод прицеливания позволяет смотреть только непосредственно на цель, а так же вести огонь из любого положения. Тем самым время прицеливания сокращается до минимума, однако световая метка выдает факт прицеливания и, отчасти, местоположение стрелка.

Дальномеры

Лазерный дальномер — устройство, состоящее из импульсного лазера и детектора излучения. Измеряя время, которое затрачивает луч на путь до отражателя и обратно и зная значение скорости света, можно рассчитать расстояние между лазером и отражающим объектом. Лазерный дальномер — простейший вариант лидара. Значение расстояния до цели может использоваться для наведения оружия, например танковой пушки.

Оптические и оптико-электронные прицелы и прицельные комплексы

Прицелы бронетанкового вооружения и техники

  • Танковый прицельно-наблюдательный комплекс командира "Агат-С"
  • Танковый прицельно-наблюдательный дневно-ночной комплекс командира "Агат-М"
  • Танковый ночной прицельный комплекс наводчика "Буран-ПА"
  • Танковый ночной прицельно-наблюдательный комплекс наводчика "Буран-М"
  • Танковый прицел-дальномер квантовый ТПД-К1прицельного комплекса 1А40-1
  • Танковый модернизированный прицельный комплекс наводчика 1А40-1М
  • Прицельная система наводчика "Иртыш-М"
  • Танковый тепловизионный прицел наводчика "Агава-2"
  • Танковый тепловизионный прицел "Ноктюрн"
  • Обзорно-прицельная система "Зарница"
  • Прицел-дальномер - прибор наведения 1Г46
  • Танковый ночной прицельно-наблюдательный комплекс командира ПНК-4С (ПНК-4СР)
  • Танковый ночной прицельно-наблюдательный комплекс наводчика ТО1-КО1 (ТО1-КО1Т, ТО1-КО1Р)
  • Прицелы ТКН-4Г (ТКН-4ГА)
  • Комплекс управления огнем 1А43 танков Т80У, Т-90С
  • Прицел ночной 1ПН96
  • Дневной зенитный перископический прицел 1П67
  • Дневной зенитный перископический прицел 1ПЗ
  • Модернизированный танковый ночной прицел ТПН-1К
  • Модернизированный танковый ночной прицел ТПН-3К
  • Модернизированный танковый ночной прицел БПК-2К
  • Прицел - прибор наведения 1К13-2 "Буг" (Республика Беларусь)
  • Прицел - прибор наведения 1К13(Республика Беларусь)
  • Прицел ТПН-3 (Республика Беларусь)
  • Прицел БПК-2 (Республика Беларусь)
  • Квантовый дальномер танковый КДТ-2 (Республика Беларусь)
  • Прицельный комплекс "Рубеж" (Республика Беларусь)
  • Многоканальный прицел наводчика "Сосна" (Республика Беларусь)
  • Многоканальный прицел наводчика "Сосна-У" (Республика Беларусь)
  • Многоканальный прицел наводчика "Буклет" (Республика Беларусь)
  • Прицел-прибор наведения с дальномером ППН-Д "Сож" (Республика Беларусь)
  • Тепловизионный прицел "Тисас" (Республика Беларусь)
  • Тепловизионный прицел "Плиса" (Республика Беларусь)
  • Тепловизионный прицел "Эсса" (Республика Беларусь)
  • Тепловизионный прицел TVS-10 (Украина)
  • Гироскопический стабилизатор поля зрения (ГС ПЗП) (Украина)
  • Авиационные прицельные и пилотажно-навигационные системы
  • Авиационный прицельный комплекс "Шквал"
  • Авиационный прицельный комплекс "Шквал-В" для вертолета Ка-50
  • Обзорно-прицельная система "Радуга-Ш" для вертолета Ми-24
  • Тепловизионная прицельная система "Зарево" для вертолета Ми-24ПН
  • Тепловизионная система летчика вертолета (ТПСЛ)
  • Гиростабилизированные оптико-электронные системы (ГОЭС)
  • Круглосуточная обзорно-прицельная система ГОЭС-321
  • Круглосуточная обзорно-прицельная система ГОЭС-342
  • Прицел-прибор наведения ГОЭС-344 для многоцелевого комплекса межвидового применения "Вихрь"
  • Круглосуточная обзорно-пилотажная система ТОЭС-520
  • Оптико-электронная система "Самшит-50"
  • Оптико-электронная прицельная система ОЭПС-27
  • Оптико-электронная прицельная станция модернизированная 31Е-МК

Оптико-электронная прицельная система ОЭПС-29 Оптико-электронная прицельная станция модернизированная ОЭПС-МК Оптико-электронная прицельная система "Кайра"

  • Нашлемная система целеуказания унифицированная "Яуза"
  • Нашлемная система целеуказания и индикации "ГЕО-НСЦИ"
  • Нашлемная система круглосуточного видения, целеуказания и индикации "ГЕО-НСЦИ1"
  • Нашлемная система целеуказания "Сура" (Украина)

Прицелы для ракетно-артиллерийских систем, минометов и гранатометов

  • Автоматизированный прицельный комплекс 1П22
  • Перископические прицелы ПГ-2 (1ОП40), ПГ-4 (1ОП44)
  • Артиллерийский ночной прицел 1ПН53 (АПН-7)
  • Панорама орудийная ПГ-1М
  • Коллиматор орудийный К-1
  • Оптический прицел ОП4М
  • Прицел оптический минометный МПМ-44М
  • Прицел ночной 1ПН52 для противотанковых гранатометов и крупнокалиберных пулеметов
  • Прицел для противотанкового гранатомета оптический ПГО-7В (1П38)
  • Прицел автоматического гранатомета ПАГ-17
  • Прицел гранатометный оптический комбинированный ПГОК-9
  • Тепловизионный прицел 1ПН65 ("Тракт")
  • Тепловизионный прицел 1ПН79
  • Тепловизионный прицел 1ПН86 ("Мулат")
  • Тепловизионный прицел 1ПН86-ВИ ("Мулат-115")
  • Прицел ночного видения "ГЕО-ПЗР1"для ПЗРК
  • Система низкоуровневого телевидения "ГЕО-ПЗР2" для ночного прицела ЗРК "Стрела-10М"
  • Круглосуточный телевизионный прицел "ГЕО-ПЗР3" для ЗРК "Тор-М1"
  • Ночной прицел 1ПН72М
  • Тепловизионный прицел 1ПН-81 "Колье"
  • Прицельный комплекс для 23-мм спаренной зенитной установки ЗУ-23 (Республика Беларусь)
  • Коллиматорный прицел для ручных противотанковых гранатометов ПГ-К (Республика Беларусь)
  • Прицел коллиматорный ПК-Р (Республика Беларусь)
  • Прицелы для стрелкового оружия
  • Прицел ночной 1ПН93-1, 1ПН93-2,1ПН93-3, 1ПН93-4
  • Ночной стрелковый прицел унифицированный НСПУ-3 (1ПН51)
  • Модернизированный унифицированный ночной прицел НСПУМ-2 (1ПН58)
  • Унифицированный стрелковый прицел 1П29
  • Снайперский пулеметный прицел СПП (1ОП50)
  • Снайперский пулеметный прицел СПП-М
  • Прицел снайперский оптический ПСО-1М2
  • Прицел панкратический 1П59 для винтовки СВД
  • Ночной прицел НП-500
  • Прицел дневно-ночной ПДН 4х43
  • Ночной стрелковый унифицированный прицел НСПУ-5 (1ПН83)
  • Ночной прицел "Снайпер"
  • Ночной визир "Аргус-8"
  • Ночной активно-импульсный визир "Аргус-АИ"
  • Ночной телевизионный прицел "Аргус-23"
  • Телевизионный визир "день/ночь" ("Аргус-Д/Н")
  • Тепловизионный прицел "Аргус-31"
  • Двухспектральная обзорно-прицельная система "Веко"
  • Двухспектральная обзорно-прицельная система "Веко-2"
  • Ночной прицельный комплекс "Канадит-О" (1ПН73)
  • Прицел ночного видения NV/S-9 (Республика Беларусь)
  • Прицел ночного видения NV/S-17 (Республика Беларусь)
  • Прицел телескопический с увеличенным полем зрения ПО 3,5х21П (Республика Беларусь)
  • Прицел телескопический с переменным увеличением 1П21 (Республика Беларусь)
  • Прицелы снайперские оптические ПСО-1,ПСО-1-1,ПСО-1М2, ПСО-1М2-1, ПСО-3 (Республика Беларусь)
  • Прицел телескопический с подсветкой сетки ПОСП 8х42 (Республика Беларусь)
  • Малогабаритный телескопический прицел с подсветкой сетки ПО 3,5х17,5П (Республика Беларусь)
  • Прицелы для охотничьего и спортивного оружия
  • Бесподсветочные охотничьи ночные прицелы ПОН-5, ПОН-5-01
  • Комбинированный охотничий прицел "день-ночь" ПДН-3
  • Прицелы ночные панкратические ПНП-4, ПНП-5
  • Ночные прицелы серии "Байгыш"
  • Прицел ночного видения НП-10 ("CYCLOP-NS10")
  • Малогабаритный прицел ночного видения NS-SM-M
  • Прицелы оптические ПО 4х34, ПО 4,5-13х56
  • Прицелы оптические ПО 4х24, ПО 4х24-1, ПО 6х36, ПО 6х36-1
  • Прицел панкратический оптический ПО 3-9х24
  • Дневные прицелы ПО 4-10х40, "Багира-2"
  • Прицелы оптические с подсветкой сетки ПОСП 4х24, ПОСП 6х24, ПОСП 6х42, ПО 3 - 9х42М (Республика Беларусь)
  • Прицельные комплексы ПОК-1, ПОК-2, ПОК-3 (Республика Беларусь)
  • Прицелы коллиматорные для стрелкового оружия
  • Визир коллиматорный ВК10-Т (1П66)
  • Прицел коллиматорный "Нить-А"
  • Универсальный коллиматор выверки 1П61 (УВ-1)
  • Прицел коллиматорный "Пума-1"
  • Прицел коллиматорный "Тайга-2У"
  • Прицелы ночные коллиматорные ПКН-013М ("Койот"), ПКН-03М-01 (Республика Беларусь)
  • Коллиматорный прицел ПК-А (Республика Беларусь)
  • Универсальный коллиматорный прицел ПК-01 (Республика Беларусь)
  • Коллиматорный прицел ПКС-07 (Республика Беларусь)
  • Прицел коллиматорный ПК-06 (ПКУ-К1) (Республика Беларусь)
  • Прицелы коллиматорные стереоскопическиеПСК-8, ПСК-20 (Республика Беларусь)
  • Коллиматоры холодной пристрелки КХП (Республика Беларусь)
  • Коллиматор холодной пристрелки КХП-П (Республика Беларусь)

Ссылки

AK 47 vs M16

Открытый прицел АК-47 c секторным прицелом

MP5 Диоптрический прицел

диоптрический прицел. целик перекидной, L-образный

Комбинированный целик — фиксированный с V-образной прорезью и откидной вверх регулируемый диоптр.

M14регулируемый диоптрический целик на задней части ствольной коробки и мушка в намушнике на дульной части ствола.

Примечания

  1. Болотин Д.Н. История советского стрелкового оружия и патронов, Полигон, 1995 ISBN 5-85503-072-5, http://www.army.lv/files/21.pdf (4,44 МБ)

Wikimedia Foundation. 2010.

dic.academic.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
