Автоматный ствол появляется над бруствером окопа, и, хотя стреляющего не видно, огонь ведется прицельный — мишени поражены. Также точно в цель летят пули из ствола, когда он появляется из-за угла, из люка боевой машины и других укрытий. Во всех случаях стреляющий скрыт, вне линии огня, в безопасном месте, но это он ловит в прицепе фигуру «противника», его пальцы плавно нажимают в нужный миг на спусковой крючок. Вести такой огонь позволяет оружие с кривым стволом. Это не фантастика, а документальные кадры кинохроники конца Второй мировой войны.

Идея кривоствольного оружия возникла с появлением огнестрельного оружия. Устройства для стрельбы из укрытий задумывались военными инженерами еще в XIX веке. В 1868 году артиллерийский генерал Маиевский предложил сделать ствол пушки изогнутым.

Однако реализовываться идея начала в XX веке. Приоритет в реализации этого проекта принадлежит Германии, которая вела постоянные войны и была заинтересована в сохранении своих солдат и поражении большего количества солдат противника. В Первую мировую войну финны придумали для винтовки Мосина приспособление с перископом.

После Второй мировой войны в странах Запада пошли по пути создания специальных насадок на ствол штатного вооружения, в СССР же реализовывали идею кривоствольного оружия буквально.

Хотя идея кривоствольного оружия не получила широкого распространения, тем не менее, возможность поражения целей скрытно и без опасности для стрелка очень важна при проведении контртеррористических операций.

Давайте эту тему рассмотрим подробнее …



История кривоствольного оружия знает и анекдотичные изобретения. Еще в 1917 году американский изобретатель Альберт Пратт запатентовал шлем-пистолет. Ствол пистолета располагался поверх головы бойца, а прицельный щиток перед лицом помогал точно прицелиться. Чтобы выстрелить, стрелок должен был дуть в специальную трубку, соединенную с надувной «грушей» позади курка. «Груша» расширялась и спускала курок. На практике же отдача пистолета при выстреле сломала бы стрелку шею. Другой американец, А. Б. Де Саларди в 1953 году довел предыдущее изобретение до пистолета-пулемета. Оружие также монтируется непосредственно на каске бойца. Тот же перископ и гибкая трубка. Достаточно сильно дунуть в мундштук — и оружие немедленно открывает огонь. Дальше изобретения новый пулемет не пошел.



Именно в этот ВОВ активно велась разработка кривоствольного оружия. И, характерно, что делалось это в интересах не пехоты, а танкистов. Вызвало это было, во-первых, повышением калибра танковых пушек и габаритов танков, что привело к увеличению «мертвого» (не простреливаемого) пространства до нескольких десятков метров. Во-вторых — отказ от турельных пулеметов к этому времени уже стал нормой, так как шаровые установки пулеметов ослабляли лобовую броню танка. Следовательно, утратилась и возможность прострела «мертвого» пространства. И, в-третьих, увеличение эффективной дальности стрельбыпротивотанковых гранатометов («фаустпатронов»). Она к этому времени достигла пределов «мертвого» пространства, и по­этому хорошо подготовленные стрелки могли поражать танки, оставаясь относительно неуязвимыми для его пулеметов. Решая проблему устранения «мертвого» пространства, американские конструкторы создали пистолеты-пулеметы Рейзинга, калибра 11,43 мм, на ствол которых надевалась криволинейная насадка. Они могли простреливать «мертвое» пространство впереди и по сторонам машины. В 1944 году «танковое» кривоствольное оружие начало приспосабливаться и для пехоты.

Сама идея создания кривострельного оружия не была новой. Еще в 1868 году генерал от артиллерии Н. В. Маиевский, профессор баллистики Михайловской артиллерийской академии предложил проект кривоствольной пушки, заряжаемой с наземной части. Правда, делал он это с целью увеличения стрельбы дисковым снарядом. При выстреле из артсистемы с выгнутым вверх каналом ствола, «диск», установленный на ребро, прижимался центробежной силой к вер­хней части ствола и получал необходимое вращение, которого добивались конструкторы. Одно из орудий с подобным каналом ствола изготовили в России под руководством профессора Маиевского. Опытные стрельбы в 1871-1873 годах подтвердили правильность расчетов: дисковый снаряд массой 3,5 кг, обла­дающий начальной скоростью 480 м/с, пролетел 2500 м, в то время как обычное ядро того же веса при тех же условиях — всего 500 м. Но главное, при этом эксперименте были выявлены возможности ведения стрельбы из кривоствольного оружия.





Krummlauf (изогнутый ствол) оружейная система, позволяющая стрелять из-за укрытия. Состоит из штурмовой винтовки Sturmgewehr 44, изогнутой насадки на ствол и прицельного устройства.



Используя эту идею, немецкие специалисты создали приспособление для стрельбы из винтовок из-за укрытия, которое в 1943 году было принято на вооружение вермахта. Приспособление применялось для стрельбы из 7,92-мм винтовки Маузера образца 1898 года и из самозарядной винтовки Вальтера образца 1941 года, которые давали возможность вести стрельбу из-за укрытия, вследствие чего такое оружие получило наименование оружия для стрельбы из-за угла. Оно поступило на вооружение специальных команд, задачей которых было уничтожение командного состава противника в городах. Приспособление состоит из трех основных частей — приклада, корпуса и перископического прицела. Приклад деревянный, крепится к нижней части корпуса двумя винтами с барашковыми гайками и может откидываться В нем смонтирован спусковой крючок, соединенный с помощью спусковой тяги и цепочки со спусковым механизмом винтовки. Корпус — из листового железа, штампосварной. В его верхней части, между боковыми стенками, имеется опорная планка для приклада винтовки, закрепленная опорным винтом. Спереди она накладывается на эксцентричную втулку, насаженную на переставной винт установочного рычага, который завинчивается до отказа барашковой гайкой. Сверху корпуса шарнирно прикреплена наметка с двумя зажимами. На ее внутренней стороне имеются упоры, которые при помощи двух винтов прижимают к опорной планке корпус приклада винтовки.





Перископная винтовка (1915) имеет схожий принцип, но для перезаряжания её необходимо опускать вниз


Перископ крепится с помощью наметки к корпусу; регулировочное устройство обеспечивает возможность выверки перископического прицела и приведение винтовки, установленной в приспособление, к нормальному бою. Также в немецкой армии были созданы криволинейные насадки для 7,92-мм автомата МР-44. Автомат работает за счет использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затрудняется и, следовательно, количество газов, поступающих из ствола в газовую камеру автомата, возрастает, а их воздействие на подвижные части автомата увеличивается и может явиться причиной их поломки. Во избежание этого в задней части насадки сделано специальное окно для истечения газов наружу. Благодаря этому решению удалось получить нормальные скорости подвижных частей автомата при наличии на нем кривоствольной насадки.

Крепление криволинейной насадки на стволе оружия можно осуществлять не только с помощью наметки, но и с помощью втулки и другими способами. При разработке кривоствольного оружия изначально учитывались требования ведения прицельной стрельбы из окопов. Для обеспечения прицельной стрельбы были разработаны прицелы двух типов — зеркальные и призменные. Стрельба из кривоствольных автоматов с такими прицелами практически не отличается от стрельбы из обычных автоматов с оптическими прицелами.

В конце 1943 г. Ханс-Иоахим Шаеде, начальник производственного управления Министерства вооружений и военной промышленности, предложил установить искривлённый ствол на танковый пулемёт MG.34, для более эффективной обороны бронированных машин.



В конце 1943 г. фирма Rheinmetall получила заказ на создание особых приспособлений — искривлённых стволов с целью их использования на всех образцах штатного оружия, рассчитанного под винтовочно-пулеметный патрон 7,92×57. Эти приспособления предназначались для уменьшения «мёртвых зон» с дистанций 150—200 м до 15—20 м. Первый опытный образец специальной насадки (Krummerlauf, нем. — изогнутый ствол) одевался на штатный карабин Маузер К98к. Изогнутый на 15 градусов опытный ствол имел гладкий внутренний канал диаметром 10 мм, а внешний его диаметр составлял — 36 мм. Но результаты испытательных стрельб оказались неудовлетворительным. Когда же начали испытывать стволы карабинов, изогнутые на 30 градусов с радиусом 250 мм, то обозначился первый успех. В конечном итоге, выбор был сделан в пользу специальных изогнутых стволов калибра 7,92 мм с указанными выше параметрами, с внешним диаметром около 16 мм и толщиной стенки 4 мм. Эксперименты проводились со стволами с кривизной 15, 30, 40, 60, 75 и 90 градусов. Внутренняя баллистика была настолько тщательно рассчитана, что на дальностях стрельбы до 400 — 500 м она была аналогична баллистике движения пули в нормальном стволе, за исключением определённого снижения начальной скорости и увеличения рассеивания пуль. Причём, несмотря на нестабильность оружия при автоматической стрельбе, были получены удовлетворительные результаты по меткости. Несколько подобных приспособлений изготовили и для пулемёта MG.34, но они не выдержали испытаний, разрушившись уже на первой сотне выстрелов. Немецкий 7,92-мм винтовочный патрон оказался чересчур мощным для любого искривлённого ствола.





Тогда германские конструкторы выдвинули новую идею: не будет ли искривлённый ствол лучше работать с «промежуточным» патроном 7,92×33, который имел более короткую пулю и значительно меньшую дульную энергию. Испытания выявили, что «короткий» патрон идеально подходит для кривоствольного оружия и делает автомат единственным образцом, позволяющим осуществить на практике идею стрельбы из укрытия. Он работал за счёт использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затруднялось, поскольку количество газов, поступающих из ствола в газовую камеру автомата, возрастало, а их воздействие на подвижные части автомата увеличивалось и могло стать причиной их поломки. Для избежания этого в задней части насадки имелись газоотводные отверстия для истечения газов наружу. Благодаря этому решению, удалось получить нормальные скорости подвижных частей автомата, укомплектованного искривлённым стволом-насадкой. Использование подобной насадки в комплекте с автоматами (штурмовыми винтовками) MP.43 значительно расширило их потенциальные возможности, позволив им вести плотный заградительный огонь вместо одиночных выстрелов из винтовок.





В первом варианте нарезной ствол имел несколько газоотводных отверстий. Во время отстрела автомата с криволинейным стволом-насадкой точность стрельбы была вполне удовлетворительной. При стрельбе одиночными выстрелами на дальность 100 м, рассеивание составило 35 см. Живучесть подобного ствола оценивалась в 2000 выстрелов.

Испытания стали убедительным доказательством способностей нового оружия. 8 августа 1944 г. руководство Управления вооружения Вермахта (HwaA) выдало заказ Министерству вооружений Третьего рейха на производство в сжатые сроки 10 000 приспособлений для стрельбы из-за укрытий. Однако это было несколько преждевременным, поскольку проходившие испытания автоматов MP.43 выявили, что ствол с кривизной 90 градусов может удовлетворить потребности вооружения только танкистов, но никак не пехотинцев. 25 августа на заседании Управления вооружения Вермахта с представителями фирмы-разработчика Rheinmetall-Borsig было принято решение о проектировании второй модели ствола, с искривлением от 30 до 45 градусов, массой не более 2 кг и живучестью до 5000 выстрелов.

Также полковник вермахта Шеде пытался в последние месяцы войны наладить производство пушек с кривым стволом, способных вести огонь из укрытий под углом 30 или 90 градусов. Но развал фашистской Германии не давал немецким инженерам времени для доводки новых образцов.





Тем не менее к его созданию решили подключиться и советские конструкторы. В конце Великой Отечественной войны Красная армия в качестве трофеев захватила некоторое количество германского кривоствольного оружия. На их базе в СССР и были начаты работы по стволам различной кривизны под 7,62-мм пистолетный патрон ТТ, 7,62-мм винтовочный патрон, 12,7-мм крупнокалиберный патрон ДШК и 20-мм патрон авиационной пушки ШВАК. Так, ковровские оружейники создали на основе пистолета-пулемёта ППШ образец с изогнутым на 30 градусов каналом ствола. Однако в ходе исследований была выявлена его совершенно неудовлетворительная кучность даже на дистанция до 100 м. Это было связано с тем, что направление полёта пули не совпадало с продольной осью ствола, потому отдача при выстреле была направлена под углом к самому оружию. Из-за чего оно отклонялось в сторону.

И только через несколько лет отечественные оружейники вернулись к теме «кривоствола», правда, на уже новом этапе развития оружия. Наши конструкторы, вслед за немцами, пришли к выводу о том, что подобное оружие может эффективно работать только с «промежуточным» патроном, поскольку лучших результатов на баллистических стволах удалось добиться с патроном 7,62×39 образца 1943 г. В середине 1950-х гг. советские оружейники приступили к работам над автоматическим оружием под этот боеприпас. Так, в 1956 г. конструкторы ковровского ОКБ-575 разработали проект 7,62-мм ручного пулемёта Дегтярёва РПД, оснащённого криволинейным стволом-насадкой. Наряду с этим, было принято решение разработать проект танкового пулемёта с искривлением канала ствола на 90 градусов. Эта работа была поручена Н. Ф. Макарову, отработавшему все детали кривоствольного узла на базе автомата Калашникова АК, и К.Т. Куренковому, спроектировавшему шаровую установку. Оружие предназначалось для защиты танков на самом близком расстоянии, в «мёртвой» зоне, не простреливаемой штатным пулемётом. Полигонные испытания показали, что созданная конструкторами система может решить проблему обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности, связанные с открыванием или закрыванием башенного люка, даже при условии предварительного извлечения пулемёта из установки, и другие более мелкие проблемы, вызывали отрицательное отношение к ней самих танкистов. В связи с этим, идея защиты бронированной машины с помощью кривоствольного оружия была признана неперспективной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом.

Кроме того, проверялась возможность и целесообразность создания кривоствольного оружия с помощью насадок-жёлобов и насадок-стволов. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность использования насадок-жёлобов была очевидной, так как, проходя через неё, под действием центробежной силы пуля прижималась к внутренней поверхности жёлоба. Исследованиями было установлено, что оптимальный угол загиба около 30 градусов. При большей кривизне повреждаются специальные пули (трассирующие, зажигательные), и из такого оружия можно вести стрельбу только патронами с обыкновенными пулями. Различие в кучности боя при стрельбе из криволинейного оружия по сравнению с обычным прямоствольным на дальностях прямого выстрела (до 350 м) незначительно.



Кривоствольный пулемет М.Т. Калашникова



7,62-мм кривоствольный (криволинейный) пулемет на базе ручного пулемета РПК. Опытный образец. Работа по созданию опытного образца криволинейного пулемета с кривизной ствола 90 гр была проведена конструкторами Н.Ф.Макаровым, выполнившим все проекты криволинейного узла, и К.Т.Куренковым, отработавшим шаровую установку. Пулемет предназначался для вооружения танков, точнее, для их защиты на самом близком расстоянии, в т.н. «мертвой зоне», не прострели ваемой обычным прямоствольным (прямолинейным) пулеметом. Для решения проблемы ближней обороны подбитого или аварийного танка было предложено данную систему разместить на люке башни танка. Отношение к этому оружию у танкистов было отрицательное. В связи с этим идея защиты танков криволинейным пулеметом была признана неактуальной, и все работы в этом направлении были прекращены.






Больше всего повезло тяжёлому стрелковому оружию – станковым пулемётам. В конце 1940 – начале 1950-х гг. в ОКБ-43 были развернуты широкомасштабные работы по проектированию пулеметов с искривленным каналом ствола для оснащения долговременных фортификационных сооружений. А уже в 1955 г. на вооружение Советской армии принимают сборно-разборную установку БУК-3, оснащённую двумя 7,62-мм кривоствольными станковыми пулемётами Горюнова КСГМ. Это оружие длительное время использовалось в стационарных фортификационных сооружениях на советско-китайской границе.

Несмотря на этот удачный опыт, на несколько десятилетий все работы по кривоствольному оружию были практически прекращены. И лишь в последние годы вновь появился интерес к нему, рождённый в первую очередь участившимися террористическими актами. Совершающие их боевики, как правило, взяв заложников, укрываются с ними в транспортных средствах либо в помещениях. Зачастую уничтожить террористов без риска для захваченных ими людей можно с помощью кривоствольного оружия, действующего «из-за угла». Поэтому в 1997 г. НИИ «Спецтехника» МВД создал «Привод для стрельбы из укрытия» и продемонстрировал его на одной из оружейных выставок. В этом варианте штатный 5,45-мм автомат Калашникова АК-74, смонтированный на станке-треноге, получил возможность дистанционного наведения с помощью рычага. Прицеливание осуществляется с помощью гибкого кабеля-световода, причём его входное отверстие располагается на линии прицеливания (именно там, где располагается глаз стрелка), а окуляр выводится в безопасное для оператора место.

Боевой опыт, наработанный Российскими вооружёнными силами и правоохранительными органами в многочисленных локальных вооружённых конфликтах последнего времени, выявил необходимость создания самых разнообразных образцов подобного оружия. Наибольшую потребность в кривоствольном оружии высказывают миротворческие силы и антитеррористические силовые структуры. Так что кривоствольные стрелковые системы и по сей день не утратили своей актуальности и, возможно, в ближайшем будущем на вооружении Российской армии появятся новые, самые неожиданные образцы такого оружия.



7,62 кривоствольный пулемет на базе ручного пулемета РПК. Опытный образец 1960-х гг. Патрон 7,62х39 обр. 1943 г., кривизна ствола 90 град.,



Следует заметить, что возможность и целесообразность создания кривоствольного оружия предварительно проверялись с помощью насадок-желобов и насадок-стволов, крепящихся к дульной части ствола винтовок. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность проведения исследований на насадках-желобах очевидна, так как, проходя через криволинейную насадку, под действием центробежной силы пуля прижимается к внутренней поверхности желоба. Было установлено, что оптимальный угол искривления насадки находится в районе 30 градусов. При больших углах искривления происходит демонтаж специальных пуль (трассирующие, зажигательные), в таком случае можно стрелять только патронами с обыкновенными пулями. Различие в кучно­сти боя при стрельбе из криволинейного оружия по сравнению с обычным, прямоствольным, на дальностях прямого выстрела незначительно.

Полигонные испытания показали, что созданная конструкторами система может решить проблему ближней обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности при открывании и закрывании люка даже при условии предварительно­го извлечении автомата из установки и некоторые более мелкие дефекты вызывали отрицательное отношение к ней экипажей танков. В связи с этим идея защиты танка с помощью кривоствольного оружия была признана нецелесообразной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом. На несколько десятилетий о кривоствольном оружии забыли. Лишь в последние годы наблюдался рост интереса к нему в связи с необходимостью борьбы с широко распространившимися случаями захвата заложников и другими террористическими действиями, когда преступники укрываются в транспортных средствах либо в помещениях. Зачастую проблема их уничтожения без риска для за­ложников могла бы быть решена с помощью кривоствольного оружия, действующего «из-за угла».





Израильские конструкторы за три года разработали систему Corner Shot, которую ныне тестируют спецназы 15 стран мира, включая Россию. Базирующаяся во Флориде фирма Corner Shot Holdings LLC известна благодаря изобретателю, ветерану сил специального назначения Амосу Голану (Amos Golan). Его система CornerShot изогнутого ствола не имеет, а «разламывается» на две основные части и представляет собой соединенные шарнирно стреляющий механизм (пистолеты Colt, Glock, Sig Sauer, CZ, Beretta, винтовка M16 или приспособления для стрельбы баллончиками со слезоточивым газом или резиновыми пулями) и пульт управления с видеокамерой, цветным ЖК-дисплеем, фонарем, инфракрасным или видимым лазерным указателем, глушителем и пламегасителем. Угол поворота стреляющего механизма до 63°.











Сегодня в США усиленно разрабатывается «кривоприцельные» системы по программе «солдат будущего», такую как дистанционно управляемую снайперскую винтовку TRAP T2 (Telepresent Rapid Aiming Platform), которая управляется с выносного пульта и обеспечивает обзор местности, наведение оружия на выявленные цели и передачу видеоинформации на командные пункты подразделений.

Уже несколько лет кривоствольное оружие испытывается в рамках программы «Land Warrior EMD» (комплексная программа разработки вооружения, снаряжения и оснащения сухопутных войск) в качестве дополнения к двухканальному «прицельному блоку» для стрелкового оружия.



[источники]

источники

https://ru.wikipedia.org/wiki/%D0%9A%D1%80%D0%B8%D0%B2%D0%BE%D1%81%D1%82%D0%B2%D0%BE%D0%BB%D1%8C%D0%BD%D0%BE%D0%B5_%D0%BE%D1%80%D1%83%D0%B6%D0%B8%D0%B5

http://www.arms.ru/Guns/minigun/sn01kri84.htm

http://old.popmech.ru/blogs/post/1008-evolyutsiya-oruzhiya-krivostvol/

http://yvision.kz/post/81536

http://gunsite.narod.ru/statya_1.htm



Вот еще интересные образцы оружия:  вот например Двухствольный пистолет-пулемет и Залповый пистолет Duck Foot. Посмотрите еще на  Двуствольный пистолет «Second Century» и на Цепное ружье Оригинал статьи находится на сайте ИнфоГлаз.рф Ссылка на статью, с которой сделана эта копия - http://infoglaz.ru/?p=55854

Оружие для стрельбы из-за угла

Оружие для стрельбы из-за угла


Сама идея создания оружия с искривленным стволом далеко не нова. Еще в 1868 году русский генерал от артиллерии Н. Маиевский, профессор баллистики Михайловской артиллерийской академии, предложил проект кривоствольной пушки, заряжаемой с казенной части. Правда, делал он это с целью увеличения стрельбы дисковым снарядом. При выстреле из орудия с изогнутым вверх каналом ствола снаряд дисковидной формы, установленный на ребро, прижимался центробежной силой к верхней части ствола и получал необходимое вращение, которого добивались конструкторы. Одно из орудий с подобным каналом ствола изготовили в России под руководством профессора Маиевского. Опытные стрельбы из этого орудия, проводившиеся в 1871-1873 годах, подтвердили правильность расчетов: дисковидный снаряд массой 3,5 кг с начальной скоростью 480 м/с пролетел 2500 м, в то время как обычное ядро той же массы при тех же условиях - всего 500 м. Но главное - в этом эксперименте была доказана реальность ведения стрельбы из кривоствольного оружия.

Модуль вооружается либо обычным пистолетом, либо 40-мм гранатометомИспользуя эту идею, немецкие специалисты создали приспособление для стрельбы из винтовок из-за укрытия. В ходе ведения оборонительных боев в 1942-1943 гг. на Восточном фронте вермахт столкнулся с необходимостью создания оружия, предназначенного для поражения живой силы противника, причем сами стрелки должны были находиться вне зоны настильного огня, т.е. в окопах, за стенами сооружений и т.п.

Самые первые примитивные образцы подобных устройств для стрельбы из-за укрытий из самозарядных винтовок G.41(W) и G.41(M) появились на Восточном фронте уже в 1943 г. В этих же устройствах, кроме самозарядных винтовок (чье использование было вполне обоснованным), могли монтироваться и магазинные карабины Маузер К98к. Хотя их перезаряжание вручную под огнем противника являлось достаточно проблематичным. Громоздкие и неудобные, они состояли из металлического штампосварного корпуса, на котором крепился приклад со спусковым устройством и перископ. Деревянный приклад крепился к нижней части корпуса двумя винтами с барашковыми гайками и мог откидываться. В нем был смонтирован спусковой крючок, соединенный с помощью спусковой тяги и цепочки со спусковым механизмом винтовки. В верхней части корпуса, между боковыми стенками, имелась опорная планка для приклада винтовки, закрепленная опорным винтом. Спереди она накладывалась на эксцентричную втулку, насаженную на переставной винт установочного рычага, который завинчивался до отказа барашковой гайкой. Сверху корпуса на шарнире крепилась наметка с двумя зажимами. На ее внутренней стороне имелись упоры, с помощью двух винтов прижимавшиеся к опорной планке корпуса приклада винтовки.

Прицельная стрельба из этих устройств из-за большой массы (вес с самозарядной винтовкой G.41(W) - 10,4 кг; с карабином Маузер 98к - 9,5 кг) и сильно смещенного вперед центра тяжести могла производиться только после их жесткой фиксации в упоре. Устройства для стрельбы из-за укрытий поступили на вооружение специальных команд, задачей которых было уничтожение командного состава противника в населенных пунктах.

Кроме пехотинцев в подобном оружии остро нуждались и германские танкисты, которые достаточно быстро почувствовали беззащитность своих машин в ближнем бою. Бронетанковая техника имела мощное вооружение, однако когда противник находился в непосредственной близости от танков или бронемашин, все это вооружение оказывалось бесполезным. Без поддержки пехоты танк можно было уничтожить с помощью бутылок с "коктейлем Молотова", противотанковых гранат или магнитных мин, причем в этих случаях экипаж танка оказывался буквально в ловушке.

Невозможность борьбы с вражескими солдатами, находящимися вне зоны настильного огня (т.н. мертвых зонах) стрелкового оружия, заставила немецких конструкторов-оружейников заняться и этой проблемой. Поэтому искривленный ствол явился очень интересным решением задачи, издревле стоявшей перед оружейниками: как стрелять по врагу из укрытия?

Возможна навеска всевозможных глушителей, лазерных прицелов/целеуказателей/ночных окуляров и прочих прибамбасовЭту проблему удалось решить полковнику Хансу-Иоахиму Шаеде, начальнику производственного управления министерства вооружений и военной промышленности. В конце 1943 г. Шаеде предложил установить искривленный ствол на танковый пулемет MG.34, для более эффективной обороны танков.

В конце 1943 г. фирма Rheinmetall получила заказ на создание особых приспособлений - искривленных стволов с целью их использования на всех образцах штатного оружия, рассчитанного под 7,92x57 винтовочно-пулеметный патрон. Эти приспособления предназначались для уменьшения мертвых зон с дистанций 150-200 м до 15-20 м. Первый опытный образец специальной насадки с искривленным каналом ствола (Krummerlauf, нем. - изогнутый ствол) надевался на штатный карабин Маузер К98к. Изогнутый на 15 градусов опытный ствол имел внутренний диаметр гладкого канала 10 мм, а внешний - 36 мм. Но результаты стрельб из него оказались неудовлетворительными. Когда же начали испытывать стволы карабинов, изогнутые на 30 градусов с радиусом 250 мм, то обозначился первый успех. В конечном итоге выбор был сделан в пользу специальных изогнутых стволов калибра 7,92 мм с указанными выше параметрами, с внешним диаметром около 16 мм и толщиной стенки 4 мм. Эксперименты проводились со стволами с кривизной 15, 30, 40, 60, 75 и 90 градусов. Внутренняя баллистика в этих стволах была настолько тщательно рассчитана, что на дальностях стрельбы до 400 - 500 м она была аналогична баллистике движения пули в нормальном стволе, за исключением определенного снижения начальной скорости и увеличения рассеивания пуль. Причем, несмотря на нестабильность оружия при автоматической стрельбе, были получены удовлетворительные результаты меткости стрельбы. Несколько подобных приспособлений изготовили и для пулемета MG.34, но они все были разрушены во время стрельбы, причем менее чем через сто выстрелов. Немецкий 7,92-мм винтовочный патрон оказался чересчур мощным для любого искривленного ствола.

Тогда германские конструкторы выдвинули новую идею: не будет ли искривленный ствол лучше работать с 7,92x33 "промежуточным" патроном, который имел более короткую пулю и значительно меньшую дульную энергию. Испытания выявили, что патрон 43 оказался более подходящим для этой конструкции и автомат является единственным образцом оружия, в котором идея искривленного ствола может быть реализована на практике. Автомат работал за счет использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затруднялось, поскольку количество газов, поступающих из ствола в газовую камеру автомата, возрастало, а их воздействие на подвижные части автомата увеличивалось и могло стать причиной их поломки. Для избежания этого в задней части насадки имелись газоотводные отверстия для истечения газов наружу. Благодаря этому решению удалось получить нормальные скорости подвижных частей автомата, укомплектованного искривленным стволом-насадкой. Использование подобной насадки в комплекте с автоматами (штурмовыми винтовками) МР.43 значительно расширило их потенциальные возможности, позволив им вести плотный заградительный огонь вместо одиночных выстрелов из винтовок.

В июле 1944 года автомат (штурмовая винтовка) МР.43 со стволом кривизной 90 градусов демонстрировался высшему руководству вермахта.

В первом варианте нарезной ствол имел несколько газоотводных отверстий. Во время отстрела автомата с криволинейным стволом-насадкой точность стрельбы была вполне удовлетворительной. При стрельбе одиночными выстрелами на дальность 100 метров рассеивание составило 35 см. Живучесть подобного ствола оценивалась в 2000 выстрелов.

Используется видеокамера, которая собственно заглядывает за угол и цветной LCD монитор. Вот так это выглядит для стрелкаИспытания явились убедительнейшим доказательством способностей нового оружия. 8 августа руководство управления вооружения вермахта (HwaA) выдало заказ министерству вооружений Третьего рейха на производство 10000 приспособлений для стрельбы из-за укрытий. Однако это являлось несколько преждевременным, поскольку проходившие испытания автоматов МР.43 выявили, что ствол с кривизной 90 градусов может удовлетворить потребности вооружения только танкистов, но никак не пехоты. 25 августа на заседании управления вооружения вермахта с представителями фирмы-разработчика Rheinmetall-Borsig было принято решение о проектировании второй модели ствола, с искривлением от 30 до 45 градусов, массой не более 2 кг и живучестью до 5000 выстрелов.

Это приспособление, получившее название Vorsatz J (проект Йот), предназначалось как для ведения уличных боев (стрельбы из-за угла), так и для ведения стрельбы из полевых оборонительных сооружений (стрельбы из траншей и т.п.) Оно имело узел крепления, аналогичный винтовочному гранатомету, т.е. в казенной части ствола монтировалось зажимное устройство, состоявшее из двух наметок с зажимным винтом. Регулировочное устройство обеспечивает возможность выверки перископического прицела и приведение винтовки, установленной в приспособление, к нормальному бою. Крепление криволинейной насадки на стволе оружия можно осуществлять не только с помощью наметки, но и с помощью втулки и другими способами.

При разработке оружия с искривленным каналом ствола изначально учитывались требования ведения прицельной стрельбы из окопов. Для обеспечения прицельной стрельбы были созданы прицелы двух типов - зеркальные и призменные. Стрельба из кривоствольных автоматов с такими прицелами практически не отличается от стрельбы из обычных автоматов с оптическими прицелами. После появления специального перископического прицела для Krummeriauf резко выросли возможности автоматов (штурмовых винтовок) МР.43 / Stg.44, оснащенных криволинейными стволами-насадками с искривлением ствола на 30 градусов.

Прицельные приспособления нового устройства включали мушку и перископическо-зеркальную систему линз, которая позволила стрелку вести прицельную стрельбу из автомата с бедра. Линия прицеливания, проходя через секторный прицел и мушку автомата, преломлялась в линзах и отклонялась вниз. Перископические прицелы позволили вести прицельную стрельбу до 400 м, обеспечивая достаточно высокую точность ведения прицельного огня. Так, при стрельбе из автомата МР.44 на дистанцию 100 м серией по 10 одиночных выстрелов эллипс рассеивания составлял 30x30 см, а на 400 м - 80x80 см. При стрельбе непрерывным огнем площадь рассеивания значительно выросла и уже составляла на 100 м - 90x170 см. Вариант автомата МР.44, оснащенный насадкой Vorsatz J, получил обозначение Stg.44(V).

Для испытаний было решено изготовить десять подобных устройств Vorsatz J. 27 октября 1944 г. представители управления вооружения вермахта, министерства вооружений, и фирм-изготовителей: Rheinmetall, Bush, Zeiss и Bergmann приняли участие в проведении на полигоне фирмы Rheinmetall сравнительных испытаний различных моделей искривленных стволов. Испытывались стволы-насадки с кривизной канала ствола 30 градусов и 90 градусов и несколько моделей перископических прицельных приспособлений.

Оружие для стрельбы из-за углаСтвол-насадка с кривизной 30 градусов, оснащенный перископическим прицельным приспособлением, оказался наиболее подходящим для использования в пехотных частях, но для окончательного решения этого вопроса требовалось проведение войсковых испытаний. Поэтому было принято решение послать шесть стволов-насадок и два набора трех различных типов прицельных приспособлений пехотному училищу в г. Доберитц для их дальнейшей оценки. После некоторой задержки в середине ноября все устройства были отправлены в Доберитц. Пехотное училище получило четыре варианта:

- два ствола-насадки с металлическими прицелами, установленными слева, и перископическими зеркальными приспособлениями на стволе;

- два ствола-насадки с металлическим прицелом сверху на стволе и перископическими зеркальными приспособлениями, смонтированными на цевье автоматов;

- ствол-насадку с металлическим прицелом слева;

- ствол-насадку с прицелом сверху на стволе, причем два последних в комбинации с прицельным перископическим приспособлением, смонтированным на стальном шлеме М 42.

На испытаниях предполагалось выбрать лучший вариант, наиболее удовлетворяющий всем требованиям вермахта. Кроме того, на испытаниях в пехотном училище планировалось исследовать живучесть, точность стрельбы и возможность монтажа этих приспособлений в полевых оборонительных сооружениях. И уже через две недели пехотное училище направило в управление вооружения вермахта отчет об испытаниях, в котором говорилось, что ни одна из представленных моделей нового оружия не зарекомендовала себя с положительной стороны. Прицельные приспособления не были жестко закреплены на оружии, что крайне отрицательно влияло на точность стрельбы. Кроме того, прицелы располагались таким образом, что стрелку приходилось держать оружие у бедра, а это, в свою очередь, не придавало оружию устойчивости во время стрельбы. Подобные проблемы можно было решить только с помощью специального устройства для стабилизации оружия при стрельбе. Тем не менее пехотная школа признала все-таки пригодность подобного оружия для вооружения армии.

8 декабря представители управления вооружения вермахта, фирм Rheinmetall-Borsig и Zeiss вновь встретились, чтобы обсудить улучшенный вариант искривленного ствола-насадки Vorsatz J. На этом совещании принимается решение о новых испытаниях трех моделей этого оружия:

- ствола-насадки с искривлением 30 градусов с призматическим перископическим прицельным приспособлением конструкции фирмы Zeiss,

- стволов-насадок с искривлением 45 градусов, с этим же призматическим перископическим прицельным приспособлением и набором призматических линз.

Два ствола с искривлением на 45 градусов предназначались только для проверки прицельных приспособлений, поскольку испытания, проведенные фирмой Rheinmetall, убедительно доказали, что более сильный радиус изгиба давал чрезмерную отдачу. Необходимое количество автоматов, оснащенных этими тремя устройствами, должны были передать в пехотное училище к 21 декабря. Таким образом, в случае успешного завершения испытаний могло быть принято решение о начале производства одной из этих моделей нулевой серией в 3000 ед.

В ожидании этого решения фирма Rheinmetall вставила в свой производственный план в январе 1945 г. 1000 стволов-насадок с искривлением 30 градусов, хотя подобное инициативное планирование являлось достаточно оптимистичным. Улучшенный вариант искривленного ствола-насадки проявил себя на последних испытаниях не самым лучшим образом. Ствол-насадка с искривлением 30 градусов вышел из строя уже после 300 выстрелов, а стволы с искривлением 45 градусов показали себя еще хуже. Поломки прицельных перископических приспособлений выявились сразу же, после 7 и 10 выстрелов соответственно, а у одной из насадок разорвало ствол после 170 выстрелов. Крепление ствола-насадки на автомате было погнуто, и в целом подобная конструкция выявила чрезмерную отдачу. 24 декабря 1944 г. было принято решение продолжить испытания только со стволами-насадками с искривлением 30 градусов. Фирме Rheinmetall предписывалось изготовить 200 подобных устройств, половина из которых должна была иметь возможность стрельбы винтовочными гранатами.

В то же время германские оружейники не забывали и о своих танкистах. Это было связано с увеличением калибра танковых пушек и габаритов танков, что привело к увеличению мертвого (непростреливаемого) пространства до нескольких десятков метров. Кроме того, отказ от турельных пулеметов к этому времени уже стал нормой, так как шаровые установки пулеметов ослабляли лобовую броню танка. Следовательно, утратилась и возможность поражения противника в мертвом пространстве. Наряду с этим немцы учитывали еще один фактор - в 1944 году существенно (до 150 м) выросла эффективная дальность стрельбы ручных противотанковых гранатометов (фаустпатронов). Она к этому времени достигла пределов мертвого пространства, и поэтому хорошо подготовленные гранатометчики могли поражать танки, оставаясь относительно неуязвимыми для их пулеметов.

Первоначальный вариант нового оружия предназначался для установки в открытой турели на башнях танков. Насадка имела изогнутый ствол длиной 355 мм с искривлением на 30 градусов, а также упрощенные прицельные приспособления, исключавшие ведение прицельной стрельбы. Но уже вскоре забота о безопасности танкистов во время боя заставила конструкторов отказаться от открытого размещения оружия на башнях танков и использовать его вариант с искривлением канала ствола на 90 градусов.

Немецкая винтовка StG.44 имела прямой ствол, накоторый можно было навесить съемную искривляющую насадку и призматический прицел, ломающий прицельную линию.Автомат (штурмовая винтовка) МР.44 со стволом-насадкой Vorsatz Pz (Panzer) имел искривление ствола на 90 градусов и предназначался для использования в бронетанковой технике. Ствол-насадка с внешним диаметром 25 мм и общей длиной 476 мм монтировался в шаровой установке на крыше башни, обеспечивавшей возможность кругового обстрела. Подобная конструкция позволила сократить мертвое пространство до 15 м. Рассеивание при стрельбе из этого оружия составляло от 16 до 50 см. Кроме насадки для использования автоматов в тесных боевых отделениях танков был разработан специальный укороченный секторный магазин емкостью на 10 патронов.

В конечном итоге фирме Rheinmetall удалось изготовить 100 стволов-насадок, точная конфигурация которых неизвестна. Пехотное училище в г. Графенвор, танковое училище, училище горных егерей и танковое училище войск ОС были проинформированы, что они могут получить 25 стволов-насадок у фирмы Rheinmetall после 31 марта, а отчеты об их испытаниях должны быть сданы в управление вооружения вермахта к маю 1945 года. Однако к этому времени война уже завершилась.

На негативные результаты испытаний такого, казалось бы, очень многообещающего оружия, каким представлялись в то время штурмовые винтовки Stg.44 (V) и Stg.44 (P), повлияли несколько причин. В первую очередь, конструкция насадки с искривленным стволом оказывала влияние на деформацию пуль, что в значительной степени сказывалось на увеличении рассеивания. Дополнительным отрицательным фактором стал повышенный износ канала ствола в районе дульного среза, что приводило к еще большему рассеиванию пуль. Живучесть насадок составляла не более 250 выстрелов, причем она уменьшалась пропорционально увеличению кривизны ствола. Поэтому подобное оружие, отклоненное управлением вооружения вермахта, осталось только в опытных образцах. Развал германской экономики в последние месяцы войны не дал возможности довести их до внедрения в серийное производство, однако после войны эти образцы послужили основой для разработанных в СССР и США как опытных, так и серийных образцов стрелкового оружия с криволинейным каналом ствола.

Еще в 1944 году, решая проблему устранения мертвого пространства, американские конструкторы создали 11,43-мм пистолеты-пулеметы М3 с криволинейным стволом. Они могли простреливать мертвое пространство впереди и по бокам машины. В том же году танковый вариант пистолета-пулемета М3 с искривленным стволом американцы попытались приспособить и для пехоты. Однако, как и у немцев, это кривоствольное оружие так и осталось только в опытных экземплярах.

Тем не менее сама задача определения перспективности стрелкового оружия с искривленным каналом ствола не была полностью снята с повестки дня. Эту работу советские конструкторы-оружейники начали вскоре после окончания Великой Отечественной войны. Красная Армия в качестве трофеев захватила некоторое количество германского оружия с кривым стволом. На этой базе и были начаты первые научно-исследовательские и опытно-конструкторские работы по испытанию стволов стрелкового оружия различной кривизны под 7,62-мм пистолетный патрон ТТ, 7,62-мм винтовочный патрон, 12,7-мм крупнокалиберный патрон ДШК и 20-мм патрон авиационной пушки ШВАК. Так, ковровские оружейники создали на базе пистолета-пулемета Шпагина ППШ новый образец с изогнутым на 30 градусов каналом ствола. Однако в ходе исследований были получены отрицательные результаты из-за низкой кучности при стрельбе из этого ППШ даже на ближние дистанции (до 100 м). Это было связано с тем, что направление полета пули не совпадало с продольной осью направления ствола оружия, потому отдача при выстреле была направлена под углом к самому оружию. Из-за чего оружие отклонялось в сторону.

И только через несколько лет отечественные оружейники вернулись к ним вновь, но уже на новом этапе развития оружия. Наши конструкторы, вслед за немцами, пришли к выводу о том, что подобное оружие может эффективно работать только с "промежуточным" патроном, поскольку лучших результатов на баллистических стволах удалось добиться под 7,62x39 патрон образца 1943 года. В середине 1950-х годов советские оружейники приступили к работам над автоматическим оружием под этот патрон. Так, в 1956 году конструкторы ковровского ОКБ-575 разработали проект 7,62-мм ручного пулемета Депярева РПД, оснащенного криволинейным стволом-насадкой. Наряду с этим было принято решение разработать проект танкового пулемета с искривлением канала ствола на 90 градусов. Эта работа была поручена Н. Макарову, отработавшему все детали криво-ствольного узла на базе автомата Калашникова АК, и К.Куренковому, спроектировавшему шаровую установку. Пулемет предназначался для вооружения танков, точнее, для их защиты на самом близком расстоянии, в мертвой зоне, не простреливаемой штатным пулеметом. Полигонные испытания показали, что созданная конструкторами система может решить проблему ближней обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности, связанные с открыванием или закрыванием башенного люка, даже при условии предварительного извлечения пулемета из установки, и другие более мелкие проблемы, вызывали отрицательное отношение к ней экипажей танков. Поэтому идея защиты танка с помощью кривоствольного оружия была признана нецелесообразной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом.

Следует отметить, что помимо создания подобных образцов автоматического стрелкового оружия, проверялась возможность и целесообразность создания кривоствольного оружия с помощью насадок-желобов и насадок-стволов, крепящихся к дульной части стволов. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность проведения исследований на насадках-желобах была очевидной, так как, проходя через криволинейную насадку, под действием центробежной силы пуля прижималась к внутренней поверхности желоба. Исследованиями было установлено, что оптимальный угол искривления насадки находится в районе 30 градусов. При больших углах искривления происходит демонтаж специальных пуль (трассирующие, зажигательные), в таком случае можно вести стрельбу только патронами с обыкновенными пулями. Различие в кучности боя при стрельбе из криволинейного оружия по сравнению с обычным прямоствольным на дальностях прямого выстрела (до 350 м) незначительно.

В этом отношении более повезло тяжелому стрелковому оружию - станковым пулеметам. В конце 1940 - начале 1950-х годов в нашей стране в ОКБ-43 были развернуты широкомасштабные работы по проектированию пулеметов с искривленным каналом ствола для оснащения долговременных фортификационных сооружений. А уже в 1955 году на вооружение Советской армии принимают сборно-разборную установку БУК-3, оснащеную двумя 7,62-мм кривоствольными станковыми пулеметами Горюнова КСГМ. Это оружие длительное время использовалось в стационарных фортификационных сооружениях на советско-китайской границе.

Несмотря на этот удачный опыт, на несколько десятилетий все работы, связанные с искривленным каналом ствола, были практически прекращены. И лишь в последние годы вновь проявился интерес к этому оружию, в связи с необходимостью борьбы с широко распространившимися случаями захвата заложников и другими террористическими действиями, когда преступники укрываются в транспортных средствах либо в помещениях. Зачастую проблема их уничтожения без риска для заложников могла бы быть решена с помощью кривоствольного оружия, действующего "из-за угла". Так, уже в 1997 году НИИ "Спецтехника" МВД продемонстрировал на одной из оружейных выставок привод для стрельбы из-за укрытий. В этом варианте штатный 5,45-мм автомат Калашникова АК-74, смонтированный на станке-треноге, получил возможность дистанционного наведения с помощью рычага. Прицеливание в этом комплексе осуществляется с помощью гибкого кабеля-световода, причем его выходное отверстие располагается на линии прицеливания (именно там, где располагается глаз стрелка), а окуляр выводится в безопасное для оператора место.

Боевой опыт, наработанный Российскими вооруженными силами и правоохранительными органами в многочисленных локальных вооруженных конфликтах последнего времени, выявил необходимость создания самых разнообразных образцов подобного оружия. Наибольшую потребность в кривоствольном оружии высказывают миротворческие военные формирования и антитеррористические силовые структуры. Так что кривоствольное оружие и по сей день не утратило своей актуальности, и возможно, в ближайшем будущем на вооружении Российской армии появятся новые, самые неожиданные образцы этого оружия.

устройство для стрельбы из-за угла

Идея поражения противника огнем из стрелкового оружия, когда стрелок остается при этом в безопасности, не подвергая себя какому-либо риску, не нова. Она появилась вместе с изобретением огнестрельного оружия. Первые серьезные разработки в этом направлении предпринимались военными инженерами уже в XIX веке. К примеру, в 1868 году русский механик и ученый-артиллерист генерал от артиллерии Николай Владимирович Маиевский предлагал сделать ствол пушки изогнутым.
В этой связи вспоминается известный анекдот.

На занятиях по артиллерийской стрельбе:
— Пушка стреляет, и снаряд летит по параболе…
— Товарищ майор, а если пушку на бок положить, то и за угол стрелять можно будет?
— Можно, но по уставу не положено!

До начала XX века подобные идеи, конечно, не были анекдотом, но и не получали серьезного технического воплощения. Все изменилось в годы Первой мировой войны, когда армии противоборствующих государств увязли в окопной войне. В этот период были созданные первые образцы оружия, позволяющего вести огонь из окопа, оставаясь в полной безопасности — перископные винтовки.

Первоначально основным способом воплощения в жизнь концепции о безопасной стрельбе были различные системы дистанционного прицеливания и управления огнем. Чаще всего стрелковое оружие оснащалось телескопическим прицелом и закреплялось на бруствере траншеи. Пуск производился дистанционно от простейших тросиковых до более сложных пневматических или электрических систем. Другим путем воплощения мечты стали специализированные образцы оружия, которые позволяли вести огонь из-за угла, в них искривленный ствол был частью конструкции. При этом оба пути имели свои явные недостатки. В частности, в первом случае установки получались очень громоздкими и тяжелыми, а во втором — образцы оружия становились очень узкоспециализированными, практически исключавшими использование в обыкновенном бою.

Krummlauf: устройство для стрельбы из-за угла

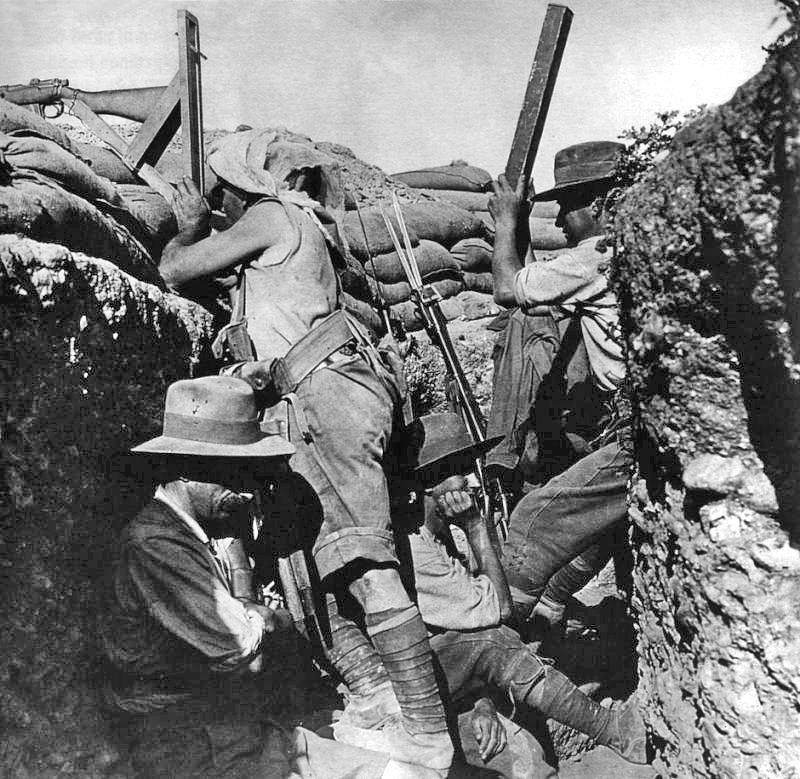

Перископная винтовка (1915)

Примером более рационального подхода к проблеме стала разработка, представленная оружейниками Германии в годы Второй мировой войны. Она получила широкую известность под названием Krummlauf (кривой ствол или изогнутый ствол). Данная разработка использовалась на многих образцах оружия, используемого вермахтом. Но наибольшую известность получила насадка для стандартной штурмовой винтовки StG 44, созданной во второй половине войны.

StG 44, полное наименование Sturmgewehr 44, — штурмовая винтовка 1944 года — немецкий автомат, созданный в годы Второй мировой войны. До окончания войны было выпущено порядка 450 тысяч единиц данного автоматического оружия. Среди всех автоматов современного типа именно немецкий StG 44 стал первой разработкой, которая выпускалась в массовых количествах. От многочисленных пистолетов-пулеметов периода Второй мировой войны оружие отличалась существенно большей дальностью прицельной стрельбы. В первую очередь, это достигалась за счет использования промежуточного патрона (промежуточный по мощности между пистолетным и винтовочным патроном). Он обладал лучшей баллистикой и был более мощным, чем пистолетные патроны, которые применялись в пистолетах-пулеметах.

Krummlauf (изогнутый ствол)

В конце 1943 года немецкая компания Rheinmetall получила от военных заказ на разработку особых приспособлений — искривленных стволов, предназначенных для установки на все образцы штатного стрелкового оружия, рассчитанного под винтовочный патрон 7,92×57 мм. Данные приспособления должны были существенного сократить «мертвые зоны» при стрельбе из танков и укрытий с дистанции 150-200 метров до 15-20 метров. Первый опытный образец специальной насадки, получивший обозначение Krummerlauf, одевался на штатный немецкий карабин Маузер К98K. Изогнутый на 15 градусов опытный ствол обладал гладким внутренним каналом диаметром 10 мм, а внешний диаметр составлял 36 мм. Однако результаты проведенных испытательных стрельб были признаны неудовлетворительными.

Krummlauf: устройство для стрельбы из-за угла

Когда же приступили к испытаниям стволов карабинов, изогнутых на 30 градусов с радиусом 250 мм, обозначился первый успех разработок. В итоге выбор был сделан в пользу специальных изогнутых стволов калибра 7,92 мм с перечисленными выше параметрами, с внешним диаметром порядка 16 мм и толщиной стенки 4 мм. Помимо этого эксперименты активно проводились со стволами, обладающими кривизной 15, 30, 40, 60, 75 и 90 градусов. При этом внутренняя баллистика была столь тщательно рассчитана, что на дальностях ведения огня до 400-500 метров она была аналогична баллистике движения пули в обычном стволе, за исключением увеличения рассеивания и уменьшения начальной скорости пули. При этом, несмотря на нестабильность оружия при ведении автоматического огня, удалось получить удовлетворительные результаты по меткости. Несколько подобных насадок были изготовлены и для пулемета MG.34, однако они не смогли выдержать стрелковых испытаний, разрушившись уже на первой сотне выстрелов. Испытания показывали, что немецкий винтовочный 7,92-мм патрон является слишком мощным для любых видов искривленного ствола.

После этого немецкие конструкторы пришли к новой идее: не будет ли искривленный ствол лучше работать с промежуточным патроном 7,92х33 мм, который обладал более короткой пулей и существенно меньшей дульной энергией. Испытания продемонстрировали, что «короткий» патрон подходит для кривоствольного оружия идеально и делает автомат единственным образцом, который позволяет осуществить на практике идею ведения огня из укрытия.

Автоматика StG 44 работала за счет использования энергии пороховых газов, которые поступали из газоотводного отверстия в газовую камеру. Понятно, что при установке криволинейной насадки истечение газов из ствола оружия затруднялось, так как количество газов, поступающих из ствола автомата в газовую камеру, возрастало, а их воздействие на подвижные части StG 44 увеличивалось и могло привести к их поломке. Чтобы этого избежать, в задней части насадки были сделаны газоотводные отверстия, предназначенные для истечения газов наружу. Благодаря такому шагу конструкторов, удалось получить нормальные скорости подвижных частей штурмовой винтовки, укомплектованной искривленной стволом-насадкой. По их замыслу, применение подобной насадки вместе с автоматом должно было существенно повысить его возможности, позволяя стрелку вести плотный заградительный огонь из укрытия вместо одиночной стрельбы из винтовки.

Krummlauf: устройство для стрельбы из-за угла

Krummlauf Vorsatz J

В целом оружейная система Krummlauf, позволяющая вести огонь из укрытия, состояла из самой штурмовой винтовки Sturmgewehr 44, искривленного ствола-насадки с быстросъемным креплением и перфорацией на переходе прямого участка к криволинейному, необходимой для выравнивания давления пороховых газов, а также специального прицельного устройства — перископического прицела. При этом прагматичные немцы рассчитывали использовать разную кривизну ствола — от 30 градусов, что подходило для ведения огня из-за угла в условиях боя в городе, до 90 градусов, что подходила для использования в танках и других бронемашинах. За возможность вести безопасный огонь по противнику они платили уменьшением точности и мощности оружия, при этом благодаря сменному стволу-насадке ресурс самого StG 44 практически не страдал.

Специальные отверстия на изогнутом стволе, через которые выходили пороховые газы, вели к снижению начальной скорости пули. Скорость падала существенно, практически в два раза — примерно до 300 м/с. Очевидно, что вместе с этим уменьшалась и эффективная дальность стрельбы. Но так как автомат с подобной насадкой планировалось использовать именно на коротких дистанциях ведения боя, даже уменьшенной начальной скорости полета пули было вполне достаточно. Во время проведенных отстрелов автомата, который был оснащен криволинейным стволом-насадкой, точность стрельбы была признана удовлетворительной. Так при ведении огня одиночными патронами на дистанции 100 метров рассеивание составляло 35 см. Живучесть ствола в идеале должна была составлять 2 тысячи выстрелов.

Проведенные испытания стали убедительным доказательством возможности использования нового оружия. 8 августа 1944 года руководство Управления вооружения Вермахта (HwaA) выдало заказ Министерству вооружений Третьего рейха, предусматривающий в сжатые сроки выпустить 10 тысяч подобных приспособлений для стрельбы из укрытий. Но подобные пожелания и объемы были преждевременными, так как проводимые испытания показывали, что ствол с кривизной 90 градусов может удовлетворить потребности танкистов, но никак не обыкновенных пехотинцев. 25 августа того же года на заседании HwaA с представителями фирмы-разработчика Rheinmetall-Borsig было принято решение о создании новых моделей искривленного ствола — от 30 до 45 градусов, массой не более 2 кг и живучестью до 5 тысяч выстрелов.

Krummlauf: устройство для стрельбы из-за угла

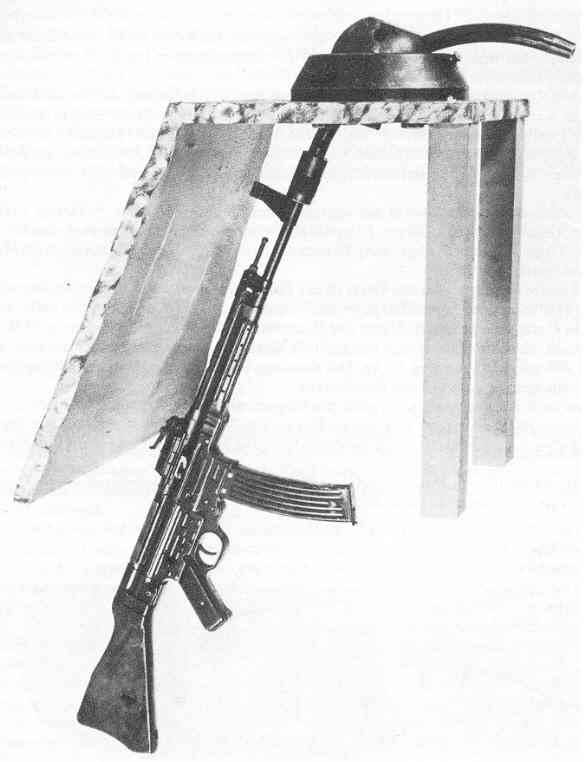

Krummlauf Vorsatz Pz

27 октября 1944 года новые варианты стволов-насадок были показаны военным. В ходе проведенных испытаний было установлено, что самой пригодной для производства является насадка с искривлением 30 градусов. В ноябре-декабре 1944 года разнообразные варианты насадок проходили испытания в пехотном училище, расположенном в Дебритце. 24 декабря было принято окончательное решение продолжить испытания лишь 30-градусных насадок, так как 45-градусные, как выяснилось в ходе испытаний, выходили из строя очень быстро.

В конечном итоге с автоматом StG 44 можно было использовать следующие специальные кривоствольные устройства — Krummlauf Vorsatz J (пехотное, с искривлением 30 градусов) или Krummlauf Vorsatz Pz (танковое, с искривлением 90 градусов). Первое предназначалось для стрельбы из-за угла и из окопа, второе непосредственно из танка. Эффективная живучесть насадок составляла лишь 250 выстрелов, что было очень низким показателем. Полноценной их доводке и улучшению характеристик помешало поражение Германии во Второй мировой войне. Немецкая промышленность до конца войны выпустила их очень ограниченными сериями: примерно 100-150 пехотных насадок Vorsatz J и порядка 550 танковых насадок Vorsatz Pz.

Источники информации:
http://warspot.ru/5946-krivoy-stvol-voploschenie-mechty-o-bezopasnoy-strelbe
http://masterok.livejournal.com/2129444.html
http://www.gewehr.ru/assaultrifles/217-stg.-44-mp-43mp-44.html
Материалы из открытых источников

Оружие для стрельбы из-за угла


Оружейный ствол появляется над бруствером окопа, и хотя стрелка не видно, он ведет прицельную стрельбу — все мишени поражены. Точно так же странный ствол появляется из-за угла, из люка боевой машины и других укрытий. Во всех случаях стрелок скрыт, вне линии огня, в безопасном месте, но он ловит в прицел противника. Вести такой огонь позволяет оружие с искривленным стволом. Это не фантастика, а документальные кадры кинохроники периода Второй мировой войны. Именно в это время очень активно велась разработка кривоствольного оружия (оружие для стрельбы из-за угла).

Cама идея создания оружия с искривленным стволом к тому времени была далеко не нова. Еще в 1868 году русский генерал от артиллерии Н. Маиевский, профессор баллистики Михайловской артиллерийской академии, предложил проект кривоствольной пушки, заряжаемой с казенной части. Правда, делал он это с целью увеличения стрельбы дисковым снарядом. При выстреле из орудия с изогнутым вверх каналом ствола снаряд дисковидной формы, установленный на ребро, прижимался центробежной силой к верхней части ствола и получал необходимое вращение, которого добивались конструкторы. Одно из орудий с подобным каналом ствола изготовили в России под руководством профессора Маиевского. Опытные стрельбы из этого орудия, проводившиеся в 1871-1873 годах, подтвердили правильность расчетов: дисковидный снаряд массой 3,5 кг с начальной скоростью 480 м/с пролетел 2500 м, в то время как обычное ядро той же массы при тех же условиях — всего 500 м. Но главное — в этом эксперименте была доказана реальность ведения стрельбы из кривоствольного оружия.

7,62-мм ручной пулемет Дегтярева РПД с искривленным стволом-насадкой на 45 градусов. Опытный образец.

Используя эту идею, немецкие специалисты создали приспособление для стрельбы из винтовок из-за укрытия. В ходе ведения оборонительных боев в 1942-1943 гг. на Восточном фронте вермахт столкнулся с необходимостью создания оружия, предназначенного для поражения живой силы противника, причем сами стрелки должны были находиться вне зоны настильного огня, т.е. в окопах, за стенами сооружений и т.п.

Автомат (штурмовая винтовка) МР.44 Vorsatz J (пехотный вариант) со стволом-насадкой с искривлением 90 градусов

Автомат (штурмовая винтовка) МР.44 Vorsatz J (пехотный вариант) со стволом-насадкой с искривлением 90 градусов

Самые первые примитивные образцы подобных устройств для стрельбы из-за укрытий из самозарядных винтовок G.41(W) и G.41(M) появились на Восточном фронте уже в 1943 г. В этих же устройствах, кроме самозарядных винтовок (чье использование было вполне обоснованным), могли монтироваться и магазинные карабины Маузер К98к. Хотя их перезаряжание вручную под огнем противника являлось достаточно проблематичным. Громоздкие и неудобные, они состояли из металлического штампосварного корпуса, на котором крепился приклад со спусковым устройством и перископ. Деревянный приклад крепился к нижней части корпуса двумя винтами с барашковыми гайками и мог откидываться. В нем был смонтирован спусковой крючок, соединенный с помощью спусковой тяги и цепочки со спусковым механизмом винтовки. В верхней части корпуса, между боковыми стенками, имелась опорная планка для приклада винтовки, закрепленная опорным винтом. Спереди она накладывалась на эксцентричную втулку, насаженную на переставной винт установочного рычага, который завинчивался до отказа барашковой гайкой. Сверху корпуса на шарнире крепилась наметка с двумя зажимами. На ее внутренней стороне имелись упоры, с помощью двух винтов прижимавшиеся к опорной планке корпуса приклада винтовки.
Прицельная стрельба из этих устройств из-за большой массы (вес с самозарядной винтовкой G.41(W) — 10,4 кг; с карабином Маузер 98к — 9,5 кг) и сильно смещенного вперед центра тяжести могла производиться только после их жесткой фиксации в упоре. Устройства для стрельбы из-за укрытий поступили на вооружение специальных команд, задачей которых было уничтожение командного состава противника в населенных пунктах.

Германский снайпер ведет прицельный огонь из карабина Маузер К98к, смонтированного в приспособлении для стрельбы из-за укрытий. Восточный фронт. Харьков. 1943 год

Кроме пехотинцев в подобном оружии остро нуждались и германские танкисты, которые достаточно быстро почувствовали беззащитность своих машин в ближнем бою. Бронетанковая техника имела мощное вооружение, однако когда противник находился в непосредственной близости от танков или бронемашин, все это вооружение оказывалось бесполезным. Без поддержки пехоты танк можно было уничтожить с помощью бутылок с “коктейлем Молотова”, противотанковых гранат или магнитных мин, причем в этих случаях экипаж танка оказывался буквально в ловушке. Невозможность борьбы с вражескими солдатами, находящимися вне зоны настильного огня (т.н. мертвых зонах) стрелкового оружия, заставила немецких конструкторов-оружейников заняться и этой проблемой. Поэтому искривленный ствол явился очень интересным решением задачи, издревле стоявшей перед оружейниками: как стрелять по врагу из укрытия?

Эту проблему удалось решить полковнику Хансу-Иоахиму Шаеде, начальнику производственного управления министерства вооружений и военной промышленности. В конце 1943 г. Шаеде предложил установить искривленный ствол на танковый пулемет МG.34, для более эффективной обороны танков.

Автомат (штурмовая винтовка) МР.44 с искривленным стволом-насадкой Vorsatz J (пехотный вариант) на 45 градусов с прицельным приспособлением и набором призматических линз.

В конце 1943 г. фирма Rheinmetall получила заказ на создание особых приспособлений — искривленных стволов с целью их использования на всех образцах штатного оружия, рассчитанного под 7,92×57 винтовочно-пулеметный патрон. Эти приспособления предназначались для уменьшения мертвых зон с дистанций 150-200 м до 15-20 м. Первый опытный образец специальной насадки с искривленным каналом ствола (Krummerlauf, нем. — изогнутый ствол) надевался на штатный карабин Маузер К98k. Изогнутый на 15 градусов опытный ствол имел внутренний диаметр гладкого канала 10 мм, а внешний — 36 мм. Но результаты стрельб из него оказались неудовлетворительными. Когда же начали испытывать стволы карабинов, изогнутые на 30 градусов с радиусом 250 мм, то обозначился первый успех. В конечном итоге выбор был сделан в пользу специальных изогнутых стволов калибра 7,92 мм с указанными выше параметрами, с внешним диаметром около 16 мм и толщиной стенки 4 мм. Эксперименты проводились со стволами с кривизной 15, 30, 40, 60, 75 и 90 градусов. Внутренняя баллистика в этих стволах была настолько тщательно рассчитана, что на дальностях стрельбы до 400 — 500 м она была аналогична баллистике движения пули в нормальном стволе, за исключением определенного снижения начальной скорости и увеличения рассеивания пуль. Причем, несмотря на нестабильность оружия при автоматической стрельбе, были получены удовлетворительные результаты меткости стрельбы. Несколько подобных приспособлений изготовили и для пулемета MG.34, но они все были разрушены во время стрельбы, причем менее чем через сто выстрелов. Немецкий 7,92-мм винтовочный патрон оказался чересчур мощным для любого искривленного ствола.

7,92-мм автомат (штурмовая винтовка) МР.44 со стволом-насадкой Vorsatz J (пехотный вариант) с искривлением 30 градусов с прицельным приспособлением конструкции фирмы Zeiss

Тогда германские конструкторы выдвинули новую идею: не будет ли искривленный ствол лучше работать с 7,92×33 “промежуточным” патроном, который имел более короткую пулю и значительно меньшую дульную энергию. Испытания выявили, что патрон 43 оказался более подходящим для этой конструкции и автомат является единственным образцом оружия, в котором идея искривленного ствола может быть реализована на практике. Автомат работал за счет использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затруднялось, поскольку количество газов, поступающих из ствола в газовую камеру автомата, возрастало, а их воздействие на подвижные части автомата увеличивалось и могло стать причиной их поломки. Для избежания этого в задней части насадки имелись газоотводные отверстия для истечения газов наружу. Благодаря этому решению удалось получить нормальные скорости подвижных частей автомата, укомплектованного искривленным стволом-насадкой. Использование подобной насадки в комплекте с автоматами (штурмовыми винтовками) МР.43 значительно расширило их потенциальные возможности, позволив им вести плотный заградительный огонь вместо одиночных выстрелов из винтовок.

В июле 1944 года автомат (штурмовая винтовка) МР.43 со стволом кривизной 90 градусов демонстрировался высшему руководству вермахта.

В первом варианте нарезной ствол имел несколько газоотводных отверстий. Во время отстрела автомата с криволинейным стволом-насадкой точность стрельбы была вполне удовлетворительной. При стрельбе одиночными выстрелами на дальность 100 метров рассеивание составило 35 см. Живучесть подобного ствола оценивалась в 2000 выстрелов.

Испытания явились убедительнейшим доказательством способностей нового оружия. 8 августа руководство управления вооружения вермахта (HwaA) выдало заказ министерству вооружений Третьего рейха на производство 10000 приспособлений для стрельбы из-за укрытий. Однако это являлось несколько преждевременным, поскольку проходившие испытания автоматов МР.43 выявили, что ствол с кривизной 90 градусов может удовлетворить потребности вооружения только танкистов, но никак не пехоты. 25 августа на заседании управления вооружения вермахта с представителями фирмы-разработчика Rheinmetall-Borsig было принято решение о проектировании второй модели ствола, с искривлением от 30 до 45 градусов, массой не более 2 кг и живучестью до 5000 выстрелов.Это приспособление, получившее название Vorsatz J (проект Йот), предназначалось как для ведения уличных боев (стрельбы из-за угла), так и для ведения стрельбы из полевых оборонительных сооружений (стрельбы из траншей и т.п.) Оно имело узел крепления, аналогичный винтовочному гранатомету, т.е. в казенной части ствола монтировалось зажимное устройство, состоявшее из двух наметок с зажимным винтом. Регулировочное устройство обеспечивает возможность выверки перископического прицела и приведение винтовки, установленной в приспособление, к нормальному бою. Крепление криволинейной насадки на стволе оружия можно осуществлять не только с помощью наметки, но и с помощью втулки и другими способами.


При разработке оружия с искривленным каналом ствола изначально учитывались требования ведения прицельной стрельбы из окопов. Для обеспечения прицельной стрельбы были созданы прицелы двух типов — зеркальные и призменные. Стрельба из кривоствольных автоматов с такими прицелами практически не отличается от стрельбы из обычных автоматов с оптическими прицелами. После появления специального перископического прицела для Krummerlauf резко выросли возможности автоматов (штурмовых винтовок) МР.43/Stg.44, оснащенных криволинейными стволами — насадками с искривлением ствола на 30 градусов.

Прицельные приспособления нового устройства включали мушку и перископическо-зеркальную систему линз, которая позволила стрелку вести прицельную стрельбу из автомата с бедра. Линия прицеливания, проходя через секторный прицел и мушку автомата, преломлялась в линзах и отклонялась вниз. Перископические прицелы позволили вести прицельную стрельбу до 400 м, обеспечивая достаточно высокую точность ведения прицельного огня. Так, при стрельбе из автомата МР.44 на дистанцию 100 м серией по 10 одиночных выстрелов эллипс рассеивания составлял 30х30 см, а на 400 м — 80х80 см. При стрельбе непрерывным огнем площадь рассеивания значительно выросла и уже составляла на 100 м — 90х170 см. Вариант автомата МР.44, оснащенный насадкой Vorsatz J, получил обозначение Stg.44(V).

Автомат (штурмовая винтовка) МР.44 с искривленным стволом-насадкой Vorsatz Pz (танковый вариант) на 90 градусов

Для испытаний было решено изготовить десять подобных устройств Vorsatz J. 27 октября 1944 г. представители управления вооружения вермахта, министерства вооружений, и фирм-изготовителей: Rheinmetall, Bush, Zeiss и Bergmann приняли участие в проведении на полигоне фирмы Rheinmetall сравнительных испытаний различных моделей искривленных стволов. Испытывались стволы-насадки с кривизной канала ствола 30 градусов и 90 градусов и несколько моделей перископических прицельных приспособлений. Ствол-насадка с кривизной 30 градусов, оснащенный перископическим прицельным приспособлением, оказался наиболее подходящим для использования в пехотных частях, но для окончательного решения этого вопроса требовалось проведение войсковых испытаний. Поэтому было принято решение послать шесть стволов-насадок и два набора трех различных типов прицельных приспособлений пехотному училищу в г. Доберитц для их дальнейшей оценки.
После некоторой задержки в середине ноября все устройства были отправлены в Доберитц. Пехотное училище получило четыре варианта:
— два ствола-насадки с металлическими прицелами, установленными слева, и перископическими зеркальными приспособлениями на стволе;
— два ствола-насадки с металлическим прицелом сверху на стволе и перископическими зеркальными приспособлениями, смонтированными на цевье автоматов;
— ствол-насадку с металлическим прицелом слева;
— ствол-насадку с прицелом сверху на стволе, причем два последних в комбинации с прицельным перископическим приспособлением, смонтированным на стальном шлеме М 42.

На испытаниях предполагалось выбрать лучший вариант, наиболее удовлетворяющий всем требованиям вермахта. Кроме того, на испытаниях в пехотном училище планировалось исследовать живучесть, точность стрельбы и возможность монтажа этих приспособлений в полевых оборонительных сооружениях. И уже через две недели пехотное училище направило в управление вооружения вермахта отчет об испытаниях, в котором говорилось, что ни одна из представленных моделей нового оружия не зарекомендовала себя с положительной стороны. Прицельные приспособления не были жестко закреплены на оружии, что крайне отрицательно влияло на точность стрельбы. Кроме того, прицелы располагались таким образом, что стрелку приходилось держать оружие у бедра, а это, в свою очередь, не придавало оружию устойчивости во время стрельбы. Подобные проблемы можно было решить только с помощью специального устройства для стабилизации оружия при стрельбе. Тем не менее пехотная школа признала все-таки пригодность подобного оружия для вооружения армии.

8 декабря представители управления вооружения вермахта, фирм Rheinmetall-Borsig и Zeiss вновь встретились, чтобы обсудить улучшенный вариант искривленного ствола-насадки Vorsatz J. На этом совещании принимается решение о новых испытаниях трех моделей этого оружия:

— ствола-насадки с искривлением 30 градусов с призматическим перископическим прицельным приспособлением конструкции фирмы Zeiss,
— стволов-насадок с искривлением 45 градусов, с этим же призматическим перископическим прицельным приспособлением и набором призматических линз.

Деформированные 7,92-мм пули, после стрельбы из автомата (штурмовой винтовки) МР.44 с искривленным стволом-насадкой

Два ствола с искривлением на 45 градусов предназначались только для проверки прицельных приспособлений, поскольку испытания, проведенные фирмой Rheinmetall, убедительно доказали, что более сильный радиус изгиба давал чрезмерную отдачу. Необходимое количество автоматов, оснащенных этими тремя устройствами, должны были передать в пехотное училище к 21 декабря. Таким образом, в случае успешного завершения испытаний могло быть принято решение о начале производства одной из этих моделей нулевой серией в 3000 ед.

В ожидании этого решения фирма Rheinmetall вставила в свой производственный план в январе 1945 г. 1000 стволов-насадок с искривлением 30 градусов, хотя подобное инициативное планирование являлось достаточно оптимистичным. Улучшенный вариант искривленного ствола-насадки проявил себя на последних испытаниях не самым лучшим образом. Ствол-насадка с искривлением 30 градусов вышел из строя уже после 300 выстрелов, а стволы с искривлением 45 градусов показали себя еще хуже. Поломки прицельных перископических приспособлений выявились сразу же, после 7 и 10 выстрелов соответственно, а у одной из насадок разорвало ствол после 170 выстрелов. Крепление ствола-насадки на автомате было погнуто, и в целом подобная конструкция выявила чрезмерную отдачу. 24 декабря 1944 г. было принято решение продолжить испытания только со стволами-насадками с искривлением 30 градусов. Фирме Rheinmetall предписывалось изготовить 200 подобных устройств, половина из которых должна была иметь возможность стрельбы винтовочными гранатами.

В то же время германские оружейники не забывали и о своих танкистах. Это было связано с увеличением калибра танковых пушек и габаритов танков, что привело к увеличению мертвого (непростреливаемого) пространства до нескольких десятков метров. Кроме того, отказ от турельных пулеметов к этому времени уже стал нормой, так как шаровые установки пулеметов ослабляли лобовую броню танка. Следовательно, утратилась и возможность поражения противника в мертвом пространстве. Наряду с этим немцы учитывали еще один фактор — в 1944 году существенно (до 150 м) выросла эффективная дальность стрельбы ручных противотанковых гранатометов (фаустпатронов). Она к этому времени достигла пределов мертвого пространства, и поэтому хорошо подготовленные гранатометчики могли поражать танки, оставаясь относительно неуязвимыми для их пулеметов.

Первоначальный вариант нового оружия предназначался для установки в открытой турели на башнях танков. Насадка имела изогнутый ствол длиной 355 мм с искривлением на 30 градусов, а также упрощенные прицельные приспособления, исключавшие ведение прицельной стрельбы. Но уже вскоре забота о безопасности танкистов во время боя заставила конструкторов отказаться от открытого размещения оружия на башнях танков и использовать его вариант с искривлением канала ствола на 90 градусов.

Автомат (штурмовая винтовка) МР.44 со стволом-насадкой Vorsatz Pz (Panzer) имел искривление ствола на 90 градусов и предназначался для использования в бронетанковой технике. Ствол-насадка с внешним диаметром 25 мм и общей длиной 476 мм монтировался в шаровой установке на крыше башни, обеспечивавшей возможность кругового обстрела. Подобная конструкция позволила сократить мертвое пространство до 15 м. Рассеивание при стрельбе из этого оружия составляло от 16 до 50 см. Кроме насадки для использования автоматов в тесных боевых отделениях танков был разработан специальный укороченный секторный магазин емкостью на 10 патронов.

В конечном итоге фирме Rheinmetall удалось изготовить 100 стволов-насадок, точная конфигурация которых неизвестна. Пехотное училище в г. Графенвор, танковое училище, училище горных егерей и танковое училище войск СС были проинформированы, что они могут получить 25 стволов-насадок у фирмы Rheinmetall после 31 марта, а отчеты об их испытаниях должны быть сданы в управление вооружения вермахта к маю 1945 года. Однако к этому времени война уже завершилась.

Автомат (штурмовая винтовка) МР.44 с искривленным стволом-насадкой Vorsatz Pz (танковый вариант) на 90 градусов

На негативные результаты испытаний такого, казалось бы, очень многообещающего оружия, каким представлялись в то время штурмовые винтовки Stg.44 (V) и Stg.44 (Р), повлияли несколько причин. В первую очередь, конструкция насадки с искривленным стволом оказывала влияние на деформацию пуль, что в значительной степени сказывалось на увеличении рассеивания. Дополнительным отрицательным фактором стал повышенный износ канала ствола в районе дульного среза, что приводило к еще большему рассеиванию пуль. Живучесть насадок составляла не более 250 выстрелов, причем она уменьшалась пропорционально увеличению кривизны ствола. Поэтому подобное оружие, отклоненное управлением вооружения вермахта, осталось только в опытных образцах. Развал германской экономики в последние месяцы войны не дал возможности довести их до внедрения в серийное производство, однако после войны эти образцы послужили основой для разработанных в СССР и США как опытных, так и серийных образцов стрелкового оружия с криволинейным каналом ствола.

Еще в 1944 году, решая проблему устранения мертвого пространства, американские конструкторы создали 11,43-мм пистолеты-пулеметы М3 с криволинейным стволом. Они могли простреливать мертвое пространство впереди и по бокам машины. В том же году танковый вариант пистолета-пулемета М3 с искривленным стволом американцы попытались приспособить и для пехоты. Однако, как и у немцев, это кривоствольное оружие так и осталось только в опытных экземплярах. Тем не менее сама задача определения перспективности стрелкового оружия с искривленным каналом ствола не была полностью снята с повестки дня. Эту работу советские конструкторы-оружейники начали вскоре после окончания Великой Отечественной войны. Красная Армия в качестве трофеев захватила некоторое количество германского оружия с кривым стволом. На этой базе и были начаты первые научно-исследовательские и опытно-конструкторские работы по испытанию стволов стрелкового оружия различной кривизны под 7,62-мм пистолетный патрон ТТ, 7,62-мм винтовочный патрон, 12,7-мм крупнокалиберный патрон ДШК и 20-мм патрон авиационной пушки ШВАК. Так, ковровские оружейники создали на базе пистолета-пулемета Шпагина ППШ новый образец с изогнутым на 30 градусов каналом ствола. Однако в ходе исследований были получены отрицательные результаты из-за низкой кучности при стрельбе из этого ППШ даже на ближние дистанции (до 100 м). Это было связано с тем, что направление полета пули не совпадало с продольной осью направления ствола оружия, потому отдача при выстреле была направлена под углом к самому оружию. Из-за чего оружие отклонялось в сторону.

Искривленный ствол-насадка для ручного пулемета Дегтярева РПД на 90 градусов. Опытный образец

И только через несколько лет отечественные оружейники вернулись к ним вновь, но уже на новом этапе развития оружия. Наши конструкторы, вслед за немцами, пришли к выводу о том, что подобное оружие может эффективно работать только с “промежуточным” патроном, поскольку лучших результатов на баллистических стволах удалось добиться под 7,62х39 патрон образца 1943 года. В середине 1950-х годов советские оружейники приступили к работам над автоматическим оружием под этот патрон. Так, в 1956 году конструкторы ковровского ОКБ-575 разработали проект 7,62-мм ручного пулемета Дегтярева РПД, оснащенного криволинейным стволом-насадкой. Наряду с этим было принято решение разработать проект танкового пулемета с искривлением канала ствола на 90 градусов. Эта работа была поручена Н. Макарову, отработавшему все детали кривоствольного узла на базе автомата Калашникова АК, и К.Куренковому, спроектировавшему шаровую установку. Пулемет предназначался для вооружения танков, точнее, для их защиты на самом близком расстоянии, в мертвой зоне, не простреливаемой штатным пулеметом. Полигонные испытания показали, что созданная конструкторами система может решить проблему ближней обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности, связанные с открыванием или закрыванием башенного люка, даже при условии предварительного извлечения пулемета из установки, и другие более мелкие проблемы, вызывали отрицательное отношение к ней экипажей танков. Поэтому идея защиты танка с помощью кривоствольного оружия была признана нецелесообразной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом.

7,62-мм кривоствольный станковый пулемет Горюнова КСГМ.  Опытный образец (вид справа)

Следует отметить, что помимо создания подобных образцов автоматического стрелкового оружия, проверялась возможность и целесообразность создания кривоствольного оружия с помощью насадок-желобов и насадок-стволов, крепящихся к дульной части стволов. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность проведения исследований на насадках-желобах была очевидной, так как, проходя через криволинейную насадку, под действием центробежной силы пуля прижималась к внутренней поверхности желоба. Исследованиями было установлено, что оптимальный угол искривления насадки находится в районе 30 градусов. При больших углах искривления происходит демонтаж специальных пуль (трассирующие, зажигательные), в таком случае можно вести стрельбу только патронами с обыкновенными пулями. Различие в кучности боя при стрельбе из криволинейного оружия по сравнению с обычным прямоствольным на дальностях прямого выстрела (до 350 м) незначительно.

В этом отношении более повезло тяжелому стрелковому оружию — станковым пулеметам. В конце 1940 — начале 1950-х годов в нашей стране в ОКБ-43 были развернуты широкомасштабные работы по проектированию пулеметов с искривленным каналом ствола для оснащения долговременных фортификационных сооружений. А уже в 1955 году на вооружение Советской армии принимают сборно-разборную установку БУК-3, оснащеную двумя 7,62-мм кривоствольными станковыми пулеметами Горюнова КСГМ. Это оружие длительное время использовалось в стационарных фортификационных сооружениях на советско-китайской границе.

Тем временем, в создании “из-за-угла-стрелов” наметился явный мировой лидер. Это израильские конструкторы, сумевшие за три года разработать систему, которую нынче используют спецназы 15 стран мира. Россия в их числе.

Базирующаяся во Флориде фирма Corner Shot Holdings LLC прославилась на весь мир благодаря изобретателю Амосу Голану (Amos Golan), между прочим, ветерану сил специального назначения, несколько сослуживцев которого были ранены во время боя при штурме помещении в ходе первого палестинского восстания.

CornerShot

Переехавший в США, во Флориду, после выхода в отставку, он занялся конструированием приспособления, которое позволило бы вести по противнику прицельный огонь, не покидая укрытия. Идея гнутых стволов, очевидно, не прельстила отставника в силу присущих ей недостатков – деформация пули, снижение точности выстрела, низкий ресурс насадки или ствола, сложность с креплением прицельных приспособлений. Но вот идея дистанционного управления спусковым крючком, дополненная развитием технических средств, позволяющих прицеливаться не попадая врагу на глаза пришлась ему по вкусу. Как результат его изобретательского таланта появилось устройство CornerShot, позволяющее закрепить в своей фронтальной части практически любой пистолет, (некоторые модификации позволяют использовать даже штурмовую винтовку М16). Помимо этого там же установлена видеокамера с зумом, позволяющая производить прицеливание, может добавляться, дальномер, инфракрасный или лазерный прицел. Вместо пистолета может добавляться специальное устройство для стрельбы резиновыми пулями или распыления слезоточивого газа. Вся информация с камеры выводится на специальный монитор, закреплённый на тыльной части устройства, снабжённый прицельной сеткой и несколькими индикаторами. С него же боец с помощью джойстика может управлять углом отклонения фронтальной части оружия – до 63 градусов от штатной оси прицеливания. Приклад позаимствован у израильской штурмовой винтовки Galil, так же может складываться вправо. Очевидным недостатком подобной системы является смещение вектора отдачи пистолета от обычного, что затрудняет повторное прицеливание. Ранние образцы CornerShot, по имеющимся отзывам, обладали своего рода “детской болезнью” – смещением камеры после нескольких выстрелов, исправимым только в оборудованной мастерской.

CornerShot

Изначально это устройство позиционируется как предназначенное для вооружения специальных и антитеррористических частей. Но это всего лишь один, самый очевидный представитель семейства приспособлений, позволяющих вести огонь из-за угла.

Много более простой, надёжный и неприхотливый, хоть и теряющий некоторую долю эффективности прибор – насадка на оптический или коллиматорный прицел, подобная Accutact Anglesight, не устраняющая возможность вести огонь с штатного положения оружия, но позволяющая прицеливаться из положения в девяносто градусов по отношению к центральной оси оружия. Единственное неудобство подобного приспособления – фиксированный угол прицеливания плюс некоторое ухудшение качества изображения за счёт потери оптической силы при прохождении через систему зеркал.

Accutact Anglesight

Несмотря на этот удачный опыт, на несколько десятилетий все работы, связанные с искривленным каналом ствола, были практически прекращены. И лишь в последние годы вновь проявился интерес к этому оружию, в связи с необходимостью борьбы с широко распространившимися случаями захвата заложников и другими террористическими действиями, когда преступники укрываются в транспортных средствах либо в помещениях. Зачастую проблема их уничтожения без риска для заложников могла бы быть решена с помощью кривоствольного оружия, действующего “из-за угла”.

Так, уже в 1997 году НИИ “Спецтехника” МВД продемонстрировал на одной из оружейных выставок привод для стрельбы из-за укрытий. В этом варианте штатный 5,45-мм автомат Калашникова АК-74, смонтированный на станке-треноге, получил возможность дистанционного наведения с помощью рычага. Прицеливание в этом комплексе осуществляется с помощью гибкого кабеля-световода, причем его выходное отверстие располагается на линии прицеливания (именно там, где располагается глаз стрелка), а окуляр выводится в безопасное для оператора место.

Еще одно интересное устройство, на этот раз белорусских конструкторов – прицел коллиматорный перископический ПКП-2С.

В отличие от “Корнер шот”, комплекс ПКП устанавливается на все основные типы отечественного автоматического оружия, применяемые спецподразделениями, в частности, на все модификации АК, АН, АЕК, АС “Вал”, ВСС “Винторез”, “Вихрь”, “Вереск” и другие образцы со стандартной боковой планкой крепления прицела. Конструкция ПКП исключает применение сложных электронных компонентов, что повышает его живучесть изделия в самых сложных условиях эксплуатации.

Прицел предназначен для наблюдения за обстановкой и ведения стрельбы из-за укрытий (из-за углов, камней и т.д.) без риска для стрелка благодаря особой конструкции – поворачивающейся перископической насадке. Корпус ПКП с кронштейном крепления: монокорпусная литая металлическая ударопрочная и влагозащищенная конструкция.

В изделии ПКП не применяются токсичные химические или радиоктивные (тритий, цезий) элементы подсветки прицельной марки используемые в импортных коллиматорных прицелах типа “Триджикон” (Trijicon) марки “Аэкодж” (Acog) (химически активная подсветка) и отечественных коллиматорных прицелах типа “Нить-А” или “Ракурс-А” (тритий). В качестве подсветки прицельной метки в прицеле ПКП используется светодиод, не представляющий угрозы вреда здоровья стрелка.

Прицел коллиматорный перископический ПКП-2С

Прицел коллиматорный перископический ПКП-2С

  • Обеспечивает наведение на цель прямой наводкой, а также прицеливание при стрельбе из-за горизонтальных и вертикальных защитных укрытий (гребни окопов, углы зданий, подоконники, стволы деревьев, камни и т.д.)
  • Создан на базе серийно выпускаемого прицела коллиматорного ПК-01ВС
  • Дополнительно может комплектоваться телевизионным прицелом с защищенным радиоканалом, наглазным дисплеем с индикацией, адаптивным прикладом специальной конструкции
  • Видимое увеличение – 1 крат
  • Число градаций яркости прицельной марки – 8
  • Диапазон выверки в горизонтальном и вертикальном направлениях – не менее ±1º
  • Угол поворота окулярной насадки– 360°
  • Угол между оптическими осями выходных окон окулярной насадки – 45°
  • Источник питания – один щелочной элемент или аккумулятор типа АА, номинальное напряжение 1,5 В (1,2 В) – коммерчески доступные
  • Время непрерывной работы без замены элемента питания – не менее 400 часов
  • Свободен от параллакса
  • Алюминиевый герметичный корпус, заполненный азотом
  • Габаритные размеры – 212х120х173 мм
  • Посадочное место прицела на оружии – направляющая планка типа «ласточкин хвост», расположенная на боковой поверхности ствольной коробки
  • Масса – не более 0,58кг
  • Диапазон рабочих температур – от минус 40 до плюс 55 ºС
  • Индикатор разряда батареи – опционально
  • Антибликовое покрытие – имеется
  • Удобная и быстрая пристрелка оружия (в поле зрения виден открытый прицел)
  • Возможность стрельбы в ночных условиях в комбинации с очками ночного видения типа NV/G-14, монокулярами ночного видения типаNV/M-19

Боевой опыт, наработанный Российскими вооруженными силами и правоохранительными органами в многочисленных локальных вооруженных конфликтах последнего времени, выявил необходимость создания самых разнообразных образцов подобного оружия. Наибольшую потребность в кривоствольном оружии высказывают миротворческие военные формирования и антитеррористические силовые структуры. Так что кривоствольное оружие и по сей день не утратило своей актуальности, и возможно, в ближайшем будущем на вооружении Российской армии появятся новые, самые неожиданные образцы этого оружия.


Прицел коллиматорный перископический ПКП-2С Загрузка...

Оружие для стрельбы из-за угла

Оружейный ствол появляется над бруствером окопа, и хотя стрелка не видно, он ведет прицельную стрельбу - все мишени поражены. Точно так же странный ствол появляется из-за угла, из люка боевой машины и других укрытий. Во всех случаях стрелок скрыт, вне линии огня, в безопасном месте, но он ловит в прицел противника. Вести такой огонь позволяет оружие с искривленным стволом. Это не фантастика, а документальные кадры кинохроники периода Второй мировой войны. Именно в это время очень активно велась разработка кривоствольного оружия.

Сама идея создания оружия с искривленным стволом к тому времени была далеко не нова. Еще в 1868 году русский генерал от артиллерии Н. Маиевский, профессор баллистики Михайловской артиллерийской академии, предложил проект кривоствольной пушки, заряжаемой с казенной части. Правда, делал он это с целью увеличения стрельбы дисковым снарядом. При выстреле из орудия с изогнутым вверх каналом ствола снаряд дисковидной формы, установленный на ребро, прижимался центробежной силой к верхней части ствола и получал необходимое вращение, которого добивались конструкторы. Одно из орудий с подобным каналом ствола изготовили в России под руководством профессора Маиевского. Опытные стрельбы из этого орудия, проводившиеся в 1871-1873 годах, подтвердили правильность расчетов: дисковидный снаряд массой 3,5 кг с начальной скоростью 480 м/с пролетел 2500 м, в то время как обычное ядро той же массы при тех же условиях - всего 500 м. Но главное - в этом эксперименте была доказана реальность ведения стрельбы из кривоствольного оружия.


Приспособление для стрельбы из-за укрытий
из самозарядных винтовок G.41(W)

Используя эту идею, немецкие специалисты создали приспособление для стрельбы из винтовок из-за укрытия. В ходе ведения оборонительных боев в 1942-1943 гг. на Восточном фронте вермахт столкнулся с необходимостью создания оружия, предназначенного для поражения живой силы противника, причем сами стрелки должны были находиться вне зоны настильного огня, т.е. в окопах, за стенами сооружений и т.п.

Самые первые примитивные образцы подобных устройств для стрельбы из-за укрытий из самозарядных винтовок G.41(W) и G.41(M) появились на Восточном фронте уже в 1943 г. В этих же устройствах, кроме самозарядных винтовок (чье использование было вполне обоснованным), могли монтироваться и магазинные карабины Маузер К98к. Хотя их перезаряжание вручную под огнем противника являлось достаточно проблематичным. Громоздкие и неудобные, они состояли из металлического штампосварного корпуса, на котором крепился приклад со спусковым устройством и перископ. Деревянный приклад крепился к нижней части корпуса двумя винтами с барашковыми гайками и мог откидываться. В нем был смонтирован спусковой крючок, соединенный с помощью спусковой тяги и цепочки со спусковым механизмом винтовки. В верхней части корпуса, между боковыми стенками, имелась опорная планка для приклада винтовки, закрепленная опорным винтом. Спереди она накладывалась на эксцентричную втулку, насаженную на переставной винт установочного рычага, который завинчивался до отказа барашковой гайкой. Сверху корпуса на шарнире крепилась наметка с двумя зажимами. На ее внутренней стороне имелись упоры, с помощью двух винтов прижимавшиеся к опорной планке корпуса приклада винтовки.


Германский снайпер ведет прицельный огонь из
карабина Маузер К98к, смонтированного в
приспособлении для стрельбы из-за укрытий.
Восточный фронт. Харьков. 1943 год

Прицельная стрельба из этих устройств из-за большой массы (вес с самозарядной винтовкой G.41(W) - 10,4 кг; с карабином Маузер 98к - 9,5 кг) и сильно смещенного вперед центра тяжести могла производиться только после их жесткой фиксации в упоре. Устройства для стрельбы из-за укрытий поступили на вооружение специальных команд, задачей которых было уничтожение командного состава противника в населенных пунктах.

Кроме пехотинцев в подобном оружии остро нуждались и германские танкисты, которые достаточно быстро почувствовали беззащитность своих машин в ближнем бою. Бронетанковая техника имела мощное вооружение, однако когда противник находился в непосредственной близости от танков или бронемашин, все это вооружение оказывалось бесполезным. Без поддержки пехоты танк можно было уничтожить с помощью бутылок с "коктейлем Молотова", противотанковых гранат или магнитных мин, причем в этих случаях экипаж танка оказывался буквально в ловушке. Невозможность борьбы с вражескими солдатами, находящимися вне зоны настильного огня (т.н. мертвых зонах) стрелкового оружия, заставила немецких конструкторов-оружейников заняться и этой проблемой. Поэтому искривленный ствол явился очень интересным решением задачи, издревле стоявшей перед оружейниками: как стрелять по врагу из укрытия?


7,92-мм карабин Маузер К98к с искривленным стволом-насадкой
Vorsatz J (пехотный вариант) на 30 градусов

Эту проблему удалось решить полковнику Хансу-Иоахиму Шаеде, начальнику производственного управления министерства вооружений и военной промышленности. В конце 1943 г. Шаеде предложил установить искривленный ствол на танковый пулемет МG.34, для более эффективной обороны танков.

В конце 1943 г. фирма Rheinmetall получила заказ на создание особых приспособлений - искривленных стволов с целью их использования на всех образцах штатного оружия, рассчитанного под 7,92x57 винтовочно-пулеметный патрон. Эти приспособления предназначались для уменьшения мертвых зон с дистанций 150-200 м до 15-20 м. Первый опытный образец специальной насадки с искривленным каналом ствола (Krummerlauf, нем. - изогнутый ствол) надевался на штатный карабин Маузер К98k. Изогнутый на 15 градусов опытный ствол имел внутренний диаметр гладкого канала 10 мм, а внешний - 36 мм. Но результаты стрельб из него оказались неудовлетворительными. Когда же начали испытывать стволы карабинов, изогнутые на 30 градусов с радиусом 250 мм, то обозначился первый успех.


Автомат (штурмовая винтовка)
МР.44 со стволом-насадкой
Vorsatz J (пехотный вариант)
с искривлением 90 градусов

В конечном итоге выбор был сделан в пользу специальных изогнутых стволов калибра 7,92 мм с указанными выше параметрами, с внешним диаметром около 16 мм и толщиной стенки 4 мм. Эксперименты проводились со стволами с кривизной 15, 30, 40, 60, 75 и 90 градусов. Внутренняя баллистика в этих стволах была настолько тщательно рассчитана, что на дальностях стрельбы до 400 - 500 м она была аналогична баллистике движения пули в нормальном стволе, за исключением определенного снижения начальной скорости и увеличения рассеивания пуль. Причем, несмотря на нестабильность оружия при автоматической стрельбе, были получены удовлетворительные результаты меткости стрельбы. Несколько подобных приспособлений изготовили и для пулемета MG.34, но они все были разрушены во время стрельбы, причем менее чем через сто выстрелов. Немецкий 7,92-мм винтовочный патрон оказался чересчур мощным для любого искривленного ствола.

Тогда германские конструкторы выдвинули новую идею: не будет ли искривленный ствол лучше работать с 7,92x33 "промежуточным" патроном, который имел более короткую пулю и значительно меньшую дульную энергию. Испытания выявили, что патрон 43 оказался более подходящим для этой конструкции и автомат является единственным образцом оружия, в котором идея искривленного ствола может быть реализована на практике. Автомат работал за счет использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затруднялось, поскольку количество газов, поступающих из ствола в газовую камеру автомата, возрастало, а их воздействие на подвижные части автомата увеличивалось и могло стать причиной их поломки. Для избежания этого в задней части насадки имелись газоотводные отверстия для истечения газов наружу. Благодаря этому решению удалось получить нормальные скорости подвижных частей автомата, укомплектованного искривленным стволом-насадкой. Использование подобной насадки в комплекте с автоматами (штурмовыми винтовками) МР.43 значительно расширило их потенциальные возможности, позволив им вести плотный заградительный огонь вместо одиночных выстрелов из винтовок.


Автомат (штурмовая винтовка) МР.44 с
искривленным стволом-насадкой Vorsatz Pz
(танковый вариант) на 90 градусов

В июле 1944 года автомат (штурмовая винтовка) МР.43 со стволом кривизной 90 градусов демонстрировался высшему руководству вермахта.

В первом варианте нарезной ствол имел несколько газоотводных отверстий. Во время отстрела автомата с криволинейным стволом-насадкой точность стрельбы была вполне удовлетворительной. При стрельбе одиночными выстрелами на дальность 100 метров рассеивание составило 35 см. Живучесть подобного ствола оценивалась в 2000 выстрелов.

Испытания явились убедительнейшим доказательством способностей нового оружия. 8 августа руководство управления вооружения вермахта (HwaA) выдало заказ министерству вооружений Третьего рейха на производство 10000 приспособлений для стрельбы из-за укрытий. Однако это являлось несколько преждевременным, поскольку проходившие испытания автоматов МР.43 выявили, что ствол с кривизной 90 градусов может удовлетворить потребности вооружения только танкистов, но никак не пехоты. 25 августа на заседании управления вооружения вермахта с представителями фирмы-разработчика Rheinmetall-Borsig было принято решение о проектировании второй модели ствола, с искривлением от 30 до 45 градусов, массой не более 2 кг и живучестью до 5000 выстрелов.


Автомат (штурмовая винтовка)
МР.44 с искривленным стволом-
насадкой Vorsatz Pz (танковый
вариант) на 90 градусов

Это приспособление, получившее название Vorsatz J (проект Йот), предназначалось как для ведения уличных боев (стрельбы из-за угла), так и для ведения стрельбы из полевых оборонительных сооружений (стрельбы из траншей и т.п.) Оно имело узел крепления, аналогичный винтовочному гранатомету, т.е. в казенной части ствола монтировалось зажимное устройство, состоявшее из двух наметок с зажимным винтом. Регулировочное устройство обеспечивает возможность выверки перископического прицела и приведение винтовки, установленной в приспособление, к нормальному бою. Крепление криволинейной насадки на стволе оружия можно осуществлять не только с помощью наметки, но и с помощью втулки и другими способами.

При разработке оружия с искривленным каналом ствола изначально учитывались требования ведения прицельной стрельбы из окопов. Для обеспечения прицельной стрельбы были созданы прицелы двух типов - зеркальные и призменные. Стрельба из кривоствольных автоматов с такими прицелами практически не отличается от стрельбы из обычных автоматов с оптическими прицелами. После появления специального перископического прицела для Krummerlauf резко выросли возможности автоматов (штурмовых винтовок) МР.43 / Stg.44, оснащенных криволинейными стволами - насадками с искривлением ствола на 30 градусов.

Прицельные приспособления нового устройства включали мушку и перископическо-зеркальную систему линз, которая позволила стрелку вести прицельную стрельбу из автомата с бедра. Линия прицеливания, проходя через секторный прицел и мушку автомата, преломлялась в линзах и отклонялась вниз. Перископические прицелы позволили вести прицельную стрельбу до 400 м, обеспечивая достаточно высокую точность ведения прицельного огня. Так, при стрельбе из автомата МР.44 на дистанцию 100 м серией по 10 одиночных выстрелов эллипс рассеивания составлял 30х30 см, а на 400 м - 80х80 см. При стрельбе непрерывным огнем площадь рассеивания значительно выросла и уже составляла на 100 м - 90х170 см. Вариант автомата МР.44, оснащенный насадкой Vorsatz J, получил обозначение Stg.44(V).


Второй вариант искривленного ствола-
насадки Vorsatz Pz (танковый вариант),
смонтированного в шаровой установке

Для испытаний было решено изготовить десять подобных устройств Vorsatz J. 27 октября 1944 г. представители управления вооружения вермахта, министерства вооружений, и фирм-изготовителей: Rheinmetall, Bush, Zeiss и Bergmann приняли участие в проведении на полигоне фирмы Rheinmetall сравнительных испытаний различных моделей искривленных стволов. Испытывались стволы-насадки с кривизной канала ствола 30 градусов и 90 градусов и несколько моделей перископических прицельных приспособлений. Ствол-насадка с кривизной 30 градусов, оснащенный перископическим прицельным приспособлением, оказался наиболее подходящим для использования в пехотных частях, но для окончательного решения этого вопроса требовалось проведение войсковых испытаний. Поэтому было принято решение послать шесть стволов-насадок и два набора трех различных типов прицельных приспособлений пехотному училищу в г. Доберитц для их дальнейшей оценки.

После некоторой задержки в середине ноября все устройства были отправлены в Доберитц. Пехотное училище получило четыре варианта:
- два ствола-насадки с металлическими прицелами, установленными слева, и перископическими зеркальными приспособлениями на стволе;
- два ствола-насадки с металлическим прицелом сверху на стволе и перископическими зеркальными приспособлениями, смонтированными на цевье автоматов;
- ствол-насадку с металлическим прицелом слева;
- ствол-насадку с прицелом сверху на стволе, причем два последних в комбинации с прицельным перископическим приспособлением, смонтированным на стальном шлеме М 42.


Ствол-насадка Vorsatz J (пехотный вариант),
искривленный на 45 градусов с призматическим
перископическим прицельным приспособлением и
набором призматических линз

На испытаниях предполагалось выбрать лучший вариант, наиболее удовлетворяющий всем требованиям вермахта. Кроме того, на испытаниях в пехотном училище планировалось исследовать живучесть, точность стрельбы и возможность монтажа этих приспособлений в полевых оборонительных сооружениях. И уже через две недели пехотное училище направило в управление вооружения вермахта отчет об испытаниях, в котором говорилось, что ни одна из представленных моделей нового оружия не зарекомендовала себя с положительной стороны. Прицельные приспособления не были жестко закреплены на оружии, что крайне отрицательно влияло на точность стрельбы. Кроме того, прицелы располагались таким образом, что стрелку приходилось держать оружие у бедра, а это, в свою очередь, не придавало оружию устойчивости во время стрельбы. Подобные проблемы можно было решить только с помощью специального устройства для стабилизации оружия при стрельбе. Тем не менее пехотная школа признала все-таки пригодность подобного оружия для вооружения армии.


Ствол-насадка Vorsatz J
(пехотный вариант),
искривленный на 45
градусов с призматическим
перископическим
прицельным
приспособлением
и набором
призматических линз

8 декабря представители управления вооружения вермахта, фирм Rheinmetall-Borsig и Zeiss вновь встретились, чтобы обсудить улучшенный вариант искривленного ствола-насадки Vorsatz J. На этом совещании принимается решение о новых испытаниях трех моделей этого оружия:
- ствола-насадки с искривлением 30 градусов с призматическим перископическим прицельным приспособлением конструкции фирмы Zeiss,
- стволов-насадок с искривлением 45 градусов, с этим же призматическим перископическим прицельным приспособлением и набором призматических линз.

Два ствола с искривлением на 45 градусов предназначались только для проверки прицельных приспособлений, поскольку испытания, проведенные фирмой Rheinmetall, убедительно доказали, что более сильный радиус изгиба давал чрезмерную отдачу. Необходимое количество автоматов, оснащенных этими тремя устройствами, должны были передать в пехотное училище к 21 декабря. Таким образом, в случае успешного завершения испытаний могло быть принято решение о начале производства одной из этих моделей нулевой серией в 3000 ед.

В ожидании этого решения фирма Rheinmetall вставила в свой производственный план в январе 1945 г. 1000 стволов-насадок с искривлением 30 градусов, хотя подобное инициативное планирование являлось достаточно оптимистичным. Улучшенный вариант искривленного ствола-насадки проявил себя на последних испытаниях не самым лучшим образом. Ствол-насадка с искривлением 30 градусов вышел из строя уже после 300 выстрелов, а стволы с искривлением 45 градусов показали себя еще хуже. Поломки прицельных перископических приспособлений выявились сразу же, после 7 и 10 выстрелов соответственно, а у одной из насадок разорвало ствол после 170 выстрелов. Крепление ствола-насадки на автомате было погнуто, и в целом подобная конструкция выявила чрезмерную отдачу. 24 декабря 1944 г. было принято решение продолжить испытания только со стволами-насадками с искривлением 30 градусов. Фирме Rheinmetall предписывалось изготовить 200 подобных устройств, половина из которых должна была иметь возможность стрельбы винтовочными гранатами.


7,92-мм автомат (штурмовая винтовка) МР.44 со стволом-насадкой
Vorsatz J (пехотный вариант) с искривлением 30 градусов с
прицельным приспособлением конструкции фирмы Zeiss

В то же время германские оружейники не забывали и о своих танкистах. Это было связано с увеличением калибра танковых пушек и габаритов танков, что привело к увеличению мертвого (непростреливаемого) пространства до нескольких десятков метров. Кроме того, отказ от турельных пулеметов к этому времени уже стал нормой, так как шаровые установки пулеметов ослабляли лобовую броню танка. Следовательно, утратилась и возможность поражения противника в мертвом пространстве. Наряду с этим немцы учитывали еще один фактор - в 1944 году существенно (до 150 м) выросла эффективная дальность стрельбы ручных противотанковых гранатометов (фаустпатронов). Она к этому времени достигла пределов мертвого пространства, и поэтому хорошо подготовленные гранатометчики могли поражать танки, оставаясь относительно неуязвимыми для их пулеметов.

Первоначальный вариант нового оружия предназначался для установки в открытой турели на башнях танков. Насадка имела изогнутый ствол длиной 355 мм с искривлением на 30 градусов, а также упрощенные прицельные приспособления, исключавшие ведение прицельной стрельбы. Но уже вскоре забота о безопасности танкистов во время боя заставила конструкторов отказаться от открытого размещения оружия на башнях танков и использовать его вариант с искривлением канала ствола на 90 градусов.


Автомат (штурмовая винтовка) МР.44 с искривленным
стволом-насадкой Vorsatz J (пехотный вариант) на 45 градусов
с прицельным приспособлением и набором призматических линз

Автомат (штурмовая винтовка) МР.44 со стволом-насадкой Vorsatz Pz (Panzer) имел искривление ствола на 90 градусов и предназначался для использования в бронетанковой технике. Ствол-насадка с внешним диаметром 25 мм и общей длиной 476 мм монтировался в шаровой установке на крыше башни, обеспечивавшей возможность кругового обстрела. Подобная конструкция позволила сократить мертвое пространство до 15 м. Рассеивание при стрельбе из этого оружия составляло от 16 до 50 см. Кроме насадки для использования автоматов в тесных боевых отделениях танков был разработан специальный укороченный секторный магазин емкостью на 10 патронов.


Испытания автомата (штурмовой винтовки)
МР.44 с искривленным стволом-насадкой
Vorsatz Pz (танковый вариант)
на 90 градусов. 1944 год

В конечном итоге фирме Rheinmetall удалось изготовить 100 стволов-насадок, точная конфигурация которых неизвестна. Пехотное училище в г. Графенвор, танковое училище, училище горных егерей и танковое училище войск СС были проинформированы, что они могут получить 25 стволов-насадок у фирмы Rheinmetall после 31 марта, а отчеты об их испытаниях должны быть сданы в управление вооружения вермахта к маю 1945 года. Однако к этому времени война уже завершилась.

На негативные результаты испытаний такого, казалось бы, очень многообещающего оружия, каким представлялись в то время штурмовые винтовки Stg.44 (V) и Stg.44 (Р), повлияли несколько причин. В первую очередь, конструкция насадки с искривленным стволом оказывала влияние на деформацию пуль, что в значительной степени сказывалось на увеличении рассеивания. Дополнительным отрицательным фактором стал повышенный износ канала ствола в районе дульного среза, что приводило к еще большему рассеиванию пуль. Живучесть насадок составляла не более 250 выстрелов, причем она уменьшалась пропорционально увеличению кривизны ствола. Поэтому подобное оружие, отклоненное управлением вооружения вермахта, осталось только в опытных образцах. Развал германской экономики в последние месяцы войны не дал возможности довести их до внедрения в серийное производство, однако после войны эти образцы послужили основой для разработанных в СССР и США как опытных, так и серийных образцов стрелкового оружия с криволинейным каналом ствола.


Испытания автомата (штурмовой винтовки)
МР.44 Vorsatz J (пехотный вариант)
со стволом-насадкой с искривлением
30 градусов с призматическим
перископическим прицельным
приспособлением конструкции фирмы Zeiss

Еще в 1944 году, решая проблему устранения мертвого пространства, американские конструкторы создали 11,43-мм пистолеты-пулеметы М 3 с криволинейным стволом. Они могли простреливать мертвое пространство впереди и по бокам машины. В том же году танковый вариант пистолета-пулемета М 3 с искривленным стволом американцы попытались приспособить и для пехоты. Однако, как и у немцев, это кривоствольное оружие так и осталось только в опытных экземплярах.


Деформированные 7,92-мм пули, после стрельбы
из автомата (штурмовой винтовки) МР.44
с искривленным стволом-насадкой

Тем не менее сама задача определения перспективности стрелкового оружия с искривленным каналом ствола не была полностью снята с повестки дня. Эту работу советские конструкторы-оружейники начали вскоре после окончания Великой Отечественной войны. Красная Армия в качестве трофеев захватила некоторое количество германского оружия с кривым стволом. На этой базе и были начаты первые научно-исследовательские и опытно-конструкторские работы по испытанию стволов стрелкового оружия различной кривизны под 7,62-мм пистолетный патрон ТТ, 7,62-мм винтовочный патрон, 12,7-мм крупнокалиберный патрон ДШК и 20-мм патрон авиационной пушки ШВАК. Так, ковровские оружейники создали на базе пистолета-пулемета Шпагина ППШ новый образец с изогнутым на 30 градусов каналом ствола. Однако в ходе исследований были получены отрицательные результаты из-за низкой кучности при стрельбе из этого ППШ даже на ближние дистанции (до 100 м). Это было связано с тем, что направление полета пули не совпадало с продольной осью направления ствола оружия, потому отдача при выстреле была направлена под углом к самому оружию. Из-за чего оружие отклонялось в сторону.


Муфта искривленного
ствола-насадки для ручного
пулемета Дегтярева РПД

И только через несколько лет отечественные оружейники вернулись к ним вновь, но уже на новом этапе развития оружия. Наши конструкторы, вслед за немцами, пришли к выводу о том, что подобное оружие может эффективно работать только с "промежуточным" патроном, поскольку лучших результатов на баллистических стволах удалось добиться под 7,62х39 патрон образца 1943 года. В середине 1950-х годов советские оружейники приступили к работам над автоматическим оружием под этот патрон. Так, в 1956 году конструкторы ковровского ОКБ-575 разработали проект 7,62-мм ручного пулемета Дегтярева РПД, оснащенного криволинейным стволом-насадкой. Наряду с этим было принято решение разработать проект танкового пулемета с искривлением канала ствола на 90 градусов. Эта работа была поручена Н. Макарову, отработавшему все детали кривоствольного узла на базе автомата Калашникова АК, и К. Куренковому, спроектировавшему шаровую установку. Пулемет предназначался для вооружения танков, точнее, для их защиты на самом близком расстоянии, в мертвой зоне, не простреливаемой штатным пулеметом. Полигонные испытания показали, что созданная конструкторами система может решить проблему ближней обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности, связанные с открыванием или закрыванием башенного люка, даже при условии предварительного извлечения пулемета из установки, и другие более мелкие проблемы, вызывали отрицательное отношение к ней экипажей танков. Поэтому идея защиты танка с помощью кривоствольного оружия была признана нецелесообразной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом.


7,62-мм ручной пулемет Дегтярева РПД с искривленным
стволом-насадкой на 45 градусов. Опытный образец

Следует отметить, что помимо создания подобных образцов автоматического стрелкового оружия, проверялась возможность и целесообразность создания кривоствольного оружия с помощью насадок-желобов и насадок-стволов, крепящихся к дульной части стволов. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность проведения исследований на насадках-желобах была очевидной, так как, проходя через криволинейную насадку, под действием центробежной силы пуля прижималась к внутренней поверхности желоба. Исследованиями было установлено, что оптимальный угол искривления насадки находится в районе 30 градусов. При больших углах искривления происходит демонтаж специальных пуль (трассирующие, зажигательные), в таком случае можно вести стрельбу только патронами с обыкновенными пулями. Различие в кучности боя при стрельбе из криволинейного оружия по сравнению с обычным прямоствольным на дальностях прямого выстрела (до 350 м) незначительно.

В этом отношении более повезло тяжелому стрелковому оружию - станковым пулеметам. В конце 1940 - начале 1950-х годов в нашей стране в ОКБ-43 были развернуты широкомасштабные работы по проектированию пулеметов с искривленным каналом ствола для оснащения долговременных фортификационных сооружений. А уже в 1955 году на вооружение Советской армии принимают сборно-разборную установку БУК-3, оснащеную двумя 7,62-мм кривоствольными станковыми пулеметами Горюнова КСГМ. Это оружие длительное время использовалось в стационарных фортификационных сооружениях на советско-китайской границе.


7,62-мм кривоствольный станковый
пулемет Горюнова КСГМ.

Несмотря на этот удачный опыт, на несколько десятилетий все работы, связанные с искривленным каналом ствола, были практически прекращены. И лишь в последние годы вновь проявился интерес к этому оружию, в связи с необходимостью борьбы с широко распространившимися случаями захвата заложников и другими террористическими действиями, когда преступники укрываются в транспортных средствах либо в помещениях. Зачастую проблема их уничтожения без риска для заложников могла бы быть решена с помощью кривоствольного оружия, действующего "из-за угла". Так, уже в 1997 году НИИ "Спецтехника” МВД продемонстрировал на одной из оружейных выставок привод для стрельбы из-за укрытий. В этом варианте штатный 5,45-мм автомат Калашникова АК-74, смонтированный на станке-треноге, получил возможность дистанционного наведения с помощью рычага. Прицеливание в этом комплексе осуществляется с помощью гибкого кабеля-световода, причем его выходное отверстие располагается на линии прицеливания (именно там, где располагается глаз стрелка), а окуляр выводится в безопасное для оператора место.

Боевой опыт, наработанный Российскими вооруженными силами и правоохранительными органами в многочисленных локальных вооруженных конфликтах последнего времени, выявил необходимость создания самых разнообразных образцов подобного оружия. Наибольшую потребность в кривоствольном оружии высказывают миротворческие военные формирования и антитеррористические силовые структуры. Так что кривоствольное оружие и по сей день не утратило своей актуальности, и возможно, в ближайшем будущем на вооружении Российской армии появятся новые, самые неожиданные образцы этого оружия.

Сергей Монетчиков
Фото из архива автора
Братишка 01-2005

Оружие для стрельбы из-за угла

Оружейный ствол появляется над бруствером окопа, и хотя стрелка не видно, он ведет прицельную стрельбу - все мишени поражены. Точно так же странный ствол появляется из-за угла, из люка боевой машины и других укрытий. Во всех случаях стрелок скрыт, вне линии огня, в безопасном месте, но он ловит в прицел противника. Вести такой огонь позволяет оружие с искривленным стволом. Это не фантастика, а документальные кадры кинохроники периода Второй мировой войны. Именно в это время очень активно велась разработка кривоствольного оружия.

Сама идея создания оружия с искривленным стволом к тому времени была далеко не нова. Еще в 1868 году русский генерал от артиллерии Н. Маиевский, профессор баллистики Михайловской артиллерийской академии, предложил проект кривоствольной пушки, заряжаемой с казенной части. Правда, делал он это с целью увеличения стрельбы дисковым снарядом. При выстреле из орудия с изогнутым вверх каналом ствола снаряд дисковидной формы, установленный на ребро, прижимался центробежной силой к верхней части ствола и получал необходимое вращение, которого добивались конструкторы. Одно из орудий с подобным каналом ствола изготовили в России под руководством профессора Маиевского. Опытные стрельбы из этого орудия, проводившиеся в 1871-1873 годах, подтвердили правильность расчетов: дисковидный снаряд массой 3,5 кг с начальной скоростью 480 м/с пролетел 2500 м, в то время как обычное ядро той же массы при тех же условиях - всего 500 м. Но главное - в этом эксперименте была доказана реальность ведения стрельбы из кривоствольного оружия.


Приспособление для стрельбы из-за укрытий
из самозарядных винтовок G.41(W)

Используя эту идею, немецкие специалисты создали приспособление для стрельбы из винтовок из-за укрытия. В ходе ведения оборонительных боев в 1942-1943 гг. на Восточном фронте вермахт столкнулся с необходимостью создания оружия, предназначенного для поражения живой силы противника, причем сами стрелки должны были находиться вне зоны настильного огня, т.е. в окопах, за стенами сооружений и т.п.

Самые первые примитивные образцы подобных устройств для стрельбы из-за укрытий из самозарядных винтовок G.41(W) и G.41(M) появились на Восточном фронте уже в 1943 г. В этих же устройствах, кроме самозарядных винтовок (чье использование было вполне обоснованным), могли монтироваться и магазинные карабины Маузер К98к. Хотя их перезаряжание вручную под огнем противника являлось достаточно проблематичным. Громоздкие и неудобные, они состояли из металлического штампосварного корпуса, на котором крепился приклад со спусковым устройством и перископ. Деревянный приклад крепился к нижней части корпуса двумя винтами с барашковыми гайками и мог откидываться. В нем был смонтирован спусковой крючок, соединенный с помощью спусковой тяги и цепочки со спусковым механизмом винтовки. В верхней части корпуса, между боковыми стенками, имелась опорная планка для приклада винтовки, закрепленная опорным винтом. Спереди она накладывалась на эксцентричную втулку, насаженную на переставной винт установочного рычага, который завинчивался до отказа барашковой гайкой. Сверху корпуса на шарнире крепилась наметка с двумя зажимами. На ее внутренней стороне имелись упоры, с помощью двух винтов прижимавшиеся к опорной планке корпуса приклада винтовки.


Германский снайпер ведет прицельный огонь из
карабина Маузер К98к, смонтированного в
приспособлении для стрельбы из-за укрытий.
Восточный фронт. Харьков. 1943 год

Прицельная стрельба из этих устройств из-за большой массы (вес с самозарядной винтовкой G.41(W) - 10,4 кг; с карабином Маузер 98к - 9,5 кг) и сильно смещенного вперед центра тяжести могла производиться только после их жесткой фиксации в упоре. Устройства для стрельбы из-за укрытий поступили на вооружение специальных команд, задачей которых было уничтожение командного состава противника в населенных пунктах.

Кроме пехотинцев в подобном оружии остро нуждались и германские танкисты, которые достаточно быстро почувствовали беззащитность своих машин в ближнем бою. Бронетанковая техника имела мощное вооружение, однако когда противник находился в непосредственной близости от танков или бронемашин, все это вооружение оказывалось бесполезным. Без поддержки пехоты танк можно было уничтожить с помощью бутылок с "коктейлем Молотова", противотанковых гранат или магнитных мин, причем в этих случаях экипаж танка оказывался буквально в ловушке. Невозможность борьбы с вражескими солдатами, находящимися вне зоны настильного огня (т.н. мертвых зонах) стрелкового оружия, заставила немецких конструкторов-оружейников заняться и этой проблемой. Поэтому искривленный ствол явился очень интересным решением задачи, издревле стоявшей перед оружейниками: как стрелять по врагу из укрытия?


7,92-мм карабин Маузер К98к с искривленным стволом-насадкой
Vorsatz J (пехотный вариант) на 30 градусов

Эту проблему удалось решить полковнику Хансу-Иоахиму Шаеде, начальнику производственного управления министерства вооружений и военной промышленности. В конце 1943 г. Шаеде предложил установить искривленный ствол на танковый пулемет МG.34, для более эффективной обороны танков.

В конце 1943 г. фирма Rheinmetall получила заказ на создание особых приспособлений - искривленных стволов с целью их использования на всех образцах штатного оружия, рассчитанного под 7,92x57 винтовочно-пулеметный патрон. Эти приспособления предназначались для уменьшения мертвых зон с дистанций 150-200 м до 15-20 м. Первый опытный образец специальной насадки с искривленным каналом ствола (Krummerlauf, нем. - изогнутый ствол) надевался на штатный карабин Маузер К98k. Изогнутый на 15 градусов опытный ствол имел внутренний диаметр гладкого канала 10 мм, а внешний - 36 мм. Но результаты стрельб из него оказались неудовлетворительными. Когда же начали испытывать стволы карабинов, изогнутые на 30 градусов с радиусом 250 мм, то обозначился первый успех.


Автомат (штурмовая винтовка)
МР.44 со стволом-насадкой
Vorsatz J (пехотный вариант)
с искривлением 90 градусов

В конечном итоге выбор был сделан в пользу специальных изогнутых стволов калибра 7,92 мм с указанными выше параметрами, с внешним диаметром около 16 мм и толщиной стенки 4 мм. Эксперименты проводились со стволами с кривизной 15, 30, 40, 60, 75 и 90 градусов. Внутренняя баллистика в этих стволах была настолько тщательно рассчитана, что на дальностях стрельбы до 400 - 500 м она была аналогична баллистике движения пули в нормальном стволе, за исключением определенного снижения начальной скорости и увеличения рассеивания пуль. Причем, несмотря на нестабильность оружия при автоматической стрельбе, были получены удовлетворительные результаты меткости стрельбы. Несколько подобных приспособлений изготовили и для пулемета MG.34, но они все были разрушены во время стрельбы, причем менее чем через сто выстрелов. Немецкий 7,92-мм винтовочный патрон оказался чересчур мощным для любого искривленного ствола.

Тогда германские конструкторы выдвинули новую идею: не будет ли искривленный ствол лучше работать с 7,92x33 "промежуточным" патроном, который имел более короткую пулю и значительно меньшую дульную энергию. Испытания выявили, что патрон 43 оказался более подходящим для этой конструкции и автомат является единственным образцом оружия, в котором идея искривленного ствола может быть реализована на практике. Автомат работал за счет использования энергии пороховых газов, поступающих из газоотводного отверстия в газовую камеру. Естественно, что при наличии криволинейной насадки истечение газов из ствола затруднялось, поскольку количество газов, поступающих из ствола в газовую камеру автомата, возрастало, а их воздействие на подвижные части автомата увеличивалось и могло стать причиной их поломки. Для избежания этого в задней части насадки имелись газоотводные отверстия для истечения газов наружу. Благодаря этому решению удалось получить нормальные скорости подвижных частей автомата, укомплектованного искривленным стволом-насадкой. Использование подобной насадки в комплекте с автоматами (штурмовыми винтовками) МР.43 значительно расширило их потенциальные возможности, позволив им вести плотный заградительный огонь вместо одиночных выстрелов из винтовок.


Автомат (штурмовая винтовка) МР.44 с
искривленным стволом-насадкой Vorsatz Pz
(танковый вариант) на 90 градусов

В июле 1944 года автомат (штурмовая винтовка) МР.43 со стволом кривизной 90 градусов демонстрировался высшему руководству вермахта.

В первом варианте нарезной ствол имел несколько газоотводных отверстий. Во время отстрела автомата с криволинейным стволом-насадкой точность стрельбы была вполне удовлетворительной. При стрельбе одиночными выстрелами на дальность 100 метров рассеивание составило 35 см. Живучесть подобного ствола оценивалась в 2000 выстрелов.

Испытания явились убедительнейшим доказательством способностей нового оружия. 8 августа руководство управления вооружения вермахта (HwaA) выдало заказ министерству вооружений Третьего рейха на производство 10000 приспособлений для стрельбы из-за укрытий. Однако это являлось несколько преждевременным, поскольку проходившие испытания автоматов МР.43 выявили, что ствол с кривизной 90 градусов может удовлетворить потребности вооружения только танкистов, но никак не пехоты. 25 августа на заседании управления вооружения вермахта с представителями фирмы-разработчика Rheinmetall-Borsig было принято решение о проектировании второй модели ствола, с искривлением от 30 до 45 градусов, массой не более 2 кг и живучестью до 5000 выстрелов.


Автомат (штурмовая винтовка)
МР.44 с искривленным стволом-
насадкой Vorsatz Pz (танковый
вариант) на 90 градусов

Это приспособление, получившее название Vorsatz J (проект Йот), предназначалось как для ведения уличных боев (стрельбы из-за угла), так и для ведения стрельбы из полевых оборонительных сооружений (стрельбы из траншей и т.п.) Оно имело узел крепления, аналогичный винтовочному гранатомету, т.е. в казенной части ствола монтировалось зажимное устройство, состоявшее из двух наметок с зажимным винтом. Регулировочное устройство обеспечивает возможность выверки перископического прицела и приведение винтовки, установленной в приспособление, к нормальному бою. Крепление криволинейной насадки на стволе оружия можно осуществлять не только с помощью наметки, но и с помощью втулки и другими способами.

При разработке оружия с искривленным каналом ствола изначально учитывались требования ведения прицельной стрельбы из окопов. Для обеспечения прицельной стрельбы были созданы прицелы двух типов - зеркальные и призменные. Стрельба из кривоствольных автоматов с такими прицелами практически не отличается от стрельбы из обычных автоматов с оптическими прицелами. После появления специального перископического прицела для Krummerlauf резко выросли возможности автоматов (штурмовых винтовок) МР.43 / Stg.44, оснащенных криволинейными стволами - насадками с искривлением ствола на 30 градусов.

Прицельные приспособления нового устройства включали мушку и перископическо-зеркальную систему линз, которая позволила стрелку вести прицельную стрельбу из автомата с бедра. Линия прицеливания, проходя через секторный прицел и мушку автомата, преломлялась в линзах и отклонялась вниз. Перископические прицелы позволили вести прицельную стрельбу до 400 м, обеспечивая достаточно высокую точность ведения прицельного огня. Так, при стрельбе из автомата МР.44 на дистанцию 100 м серией по 10 одиночных выстрелов эллипс рассеивания составлял 30х30 см, а на 400 м - 80х80 см. При стрельбе непрерывным огнем площадь рассеивания значительно выросла и уже составляла на 100 м - 90х170 см. Вариант автомата МР.44, оснащенный насадкой Vorsatz J, получил обозначение Stg.44(V).


Второй вариант искривленного ствола-
насадки Vorsatz Pz (танковый вариант),
смонтированного в шаровой установке

Для испытаний было решено изготовить десять подобных устройств Vorsatz J. 27 октября 1944 г. представители управления вооружения вермахта, министерства вооружений, и фирм-изготовителей: Rheinmetall, Bush, Zeiss и Bergmann приняли участие в проведении на полигоне фирмы Rheinmetall сравнительных испытаний различных моделей искривленных стволов. Испытывались стволы-насадки с кривизной канала ствола 30 градусов и 90 градусов и несколько моделей перископических прицельных приспособлений. Ствол-насадка с кривизной 30 градусов, оснащенный перископическим прицельным приспособлением, оказался наиболее подходящим для использования в пехотных частях, но для окончательного решения этого вопроса требовалось проведение войсковых испытаний. Поэтому было принято решение послать шесть стволов-насадок и два набора трех различных типов прицельных приспособлений пехотному училищу в г. Доберитц для их дальнейшей оценки.

После некоторой задержки в середине ноября все устройства были отправлены в Доберитц. Пехотное училище получило четыре варианта:
- два ствола-насадки с металлическими прицелами, установленными слева, и перископическими зеркальными приспособлениями на стволе;
- два ствола-насадки с металлическим прицелом сверху на стволе и перископическими зеркальными приспособлениями, смонтированными на цевье автоматов;
- ствол-насадку с металлическим прицелом слева;
- ствол-насадку с прицелом сверху на стволе, причем два последних в комбинации с прицельным перископическим приспособлением, смонтированным на стальном шлеме М 42.


Ствол-насадка Vorsatz J (пехотный вариант),
искривленный на 45 градусов с призматическим
перископическим прицельным приспособлением и
набором призматических линз

На испытаниях предполагалось выбрать лучший вариант, наиболее удовлетворяющий всем требованиям вермахта. Кроме того, на испытаниях в пехотном училище планировалось исследовать живучесть, точность стрельбы и возможность монтажа этих приспособлений в полевых оборонительных сооружениях. И уже через две недели пехотное училище направило в управление вооружения вермахта отчет об испытаниях, в котором говорилось, что ни одна из представленных моделей нового оружия не зарекомендовала себя с положительной стороны. Прицельные приспособления не были жестко закреплены на оружии, что крайне отрицательно влияло на точность стрельбы. Кроме того, прицелы располагались таким образом, что стрелку приходилось держать оружие у бедра, а это, в свою очередь, не придавало оружию устойчивости во время стрельбы. Подобные проблемы можно было решить только с помощью специального устройства для стабилизации оружия при стрельбе. Тем не менее пехотная школа признала все-таки пригодность подобного оружия для вооружения армии.


Ствол-насадка Vorsatz J
(пехотный вариант),
искривленный на 45
градусов с призматическим
перископическим
прицельным
приспособлением
и набором
призматических линз

8 декабря представители управления вооружения вермахта, фирм Rheinmetall-Borsig и Zeiss вновь встретились, чтобы обсудить улучшенный вариант искривленного ствола-насадки Vorsatz J. На этом совещании принимается решение о новых испытаниях трех моделей этого оружия:
- ствола-насадки с искривлением 30 градусов с призматическим перископическим прицельным приспособлением конструкции фирмы Zeiss,
- стволов-насадок с искривлением 45 градусов, с этим же призматическим перископическим прицельным приспособлением и набором призматических линз.

Два ствола с искривлением на 45 градусов предназначались только для проверки прицельных приспособлений, поскольку испытания, проведенные фирмой Rheinmetall, убедительно доказали, что более сильный радиус изгиба давал чрезмерную отдачу. Необходимое количество автоматов, оснащенных этими тремя устройствами, должны были передать в пехотное училище к 21 декабря. Таким образом, в случае успешного завершения испытаний могло быть принято решение о начале производства одной из этих моделей нулевой серией в 3000 ед.

В ожидании этого решения фирма Rheinmetall вставила в свой производственный план в январе 1945 г. 1000 стволов-насадок с искривлением 30 градусов, хотя подобное инициативное планирование являлось достаточно оптимистичным. Улучшенный вариант искривленного ствола-насадки проявил себя на последних испытаниях не самым лучшим образом. Ствол-насадка с искривлением 30 градусов вышел из строя уже после 300 выстрелов, а стволы с искривлением 45 градусов показали себя еще хуже. Поломки прицельных перископических приспособлений выявились сразу же, после 7 и 10 выстрелов соответственно, а у одной из насадок разорвало ствол после 170 выстрелов. Крепление ствола-насадки на автомате было погнуто, и в целом подобная конструкция выявила чрезмерную отдачу. 24 декабря 1944 г. было принято решение продолжить испытания только со стволами-насадками с искривлением 30 градусов. Фирме Rheinmetall предписывалось изготовить 200 подобных устройств, половина из которых должна была иметь возможность стрельбы винтовочными гранатами.


7,92-мм автомат (штурмовая винтовка) МР.44 со стволом-насадкой
Vorsatz J (пехотный вариант) с искривлением 30 градусов с
прицельным приспособлением конструкции фирмы Zeiss

В то же время германские оружейники не забывали и о своих танкистах. Это было связано с увеличением калибра танковых пушек и габаритов танков, что привело к увеличению мертвого (непростреливаемого) пространства до нескольких десятков метров. Кроме того, отказ от турельных пулеметов к этому времени уже стал нормой, так как шаровые установки пулеметов ослабляли лобовую броню танка. Следовательно, утратилась и возможность поражения противника в мертвом пространстве. Наряду с этим немцы учитывали еще один фактор - в 1944 году существенно (до 150 м) выросла эффективная дальность стрельбы ручных противотанковых гранатометов (фаустпатронов). Она к этому времени достигла пределов мертвого пространства, и поэтому хорошо подготовленные гранатометчики могли поражать танки, оставаясь относительно неуязвимыми для их пулеметов.

Первоначальный вариант нового оружия предназначался для установки в открытой турели на башнях танков. Насадка имела изогнутый ствол длиной 355 мм с искривлением на 30 градусов, а также упрощенные прицельные приспособления, исключавшие ведение прицельной стрельбы. Но уже вскоре забота о безопасности танкистов во время боя заставила конструкторов отказаться от открытого размещения оружия на башнях танков и использовать его вариант с искривлением канала ствола на 90 градусов.


Автомат (штурмовая винтовка) МР.44 с искривленным
стволом-насадкой Vorsatz J (пехотный вариант) на 45 градусов
с прицельным приспособлением и набором призматических линз

Автомат (штурмовая винтовка) МР.44 со стволом-насадкой Vorsatz Pz (Panzer) имел искривление ствола на 90 градусов и предназначался для использования в бронетанковой технике. Ствол-насадка с внешним диаметром 25 мм и общей длиной 476 мм монтировался в шаровой установке на крыше башни, обеспечивавшей возможность кругового обстрела. Подобная конструкция позволила сократить мертвое пространство до 15 м. Рассеивание при стрельбе из этого оружия составляло от 16 до 50 см. Кроме насадки для использования автоматов в тесных боевых отделениях танков был разработан специальный укороченный секторный магазин емкостью на 10 патронов.


Испытания автомата (штурмовой винтовки)
МР.44 с искривленным стволом-насадкой
Vorsatz Pz (танковый вариант)
на 90 градусов. 1944 год

В конечном итоге фирме Rheinmetall удалось изготовить 100 стволов-насадок, точная конфигурация которых неизвестна. Пехотное училище в г. Графенвор, танковое училище, училище горных егерей и танковое училище войск СС были проинформированы, что они могут получить 25 стволов-насадок у фирмы Rheinmetall после 31 марта, а отчеты об их испытаниях должны быть сданы в управление вооружения вермахта к маю 1945 года. Однако к этому времени война уже завершилась.

На негативные результаты испытаний такого, казалось бы, очень многообещающего оружия, каким представлялись в то время штурмовые винтовки Stg.44 (V) и Stg.44 (Р), повлияли несколько причин. В первую очередь, конструкция насадки с искривленным стволом оказывала влияние на деформацию пуль, что в значительной степени сказывалось на увеличении рассеивания. Дополнительным отрицательным фактором стал повышенный износ канала ствола в районе дульного среза, что приводило к еще большему рассеиванию пуль. Живучесть насадок составляла не более 250 выстрелов, причем она уменьшалась пропорционально увеличению кривизны ствола. Поэтому подобное оружие, отклоненное управлением вооружения вермахта, осталось только в опытных образцах. Развал германской экономики в последние месяцы войны не дал возможности довести их до внедрения в серийное производство, однако после войны эти образцы послужили основой для разработанных в СССР и США как опытных, так и серийных образцов стрелкового оружия с криволинейным каналом ствола.


Испытания автомата (штурмовой винтовки)
МР.44 Vorsatz J (пехотный вариант)
со стволом-насадкой с искривлением
30 градусов с призматическим
перископическим прицельным
приспособлением конструкции фирмы Zeiss

Еще в 1944 году, решая проблему устранения мертвого пространства, американские конструкторы создали 11,43-мм пистолеты-пулеметы М 3 с криволинейным стволом. Они могли простреливать мертвое пространство впереди и по бокам машины. В том же году танковый вариант пистолета-пулемета М 3 с искривленным стволом американцы попытались приспособить и для пехоты. Однако, как и у немцев, это кривоствольное оружие так и осталось только в опытных экземплярах.


Деформированные 7,92-мм пули, после стрельбы
из автомата (штурмовой винтовки) МР.44
с искривленным стволом-насадкой

Тем не менее сама задача определения перспективности стрелкового оружия с искривленным каналом ствола не была полностью снята с повестки дня. Эту работу советские конструкторы-оружейники начали вскоре после окончания Великой Отечественной войны. Красная Армия в качестве трофеев захватила некоторое количество германского оружия с кривым стволом. На этой базе и были начаты первые научно-исследовательские и опытно-конструкторские работы по испытанию стволов стрелкового оружия различной кривизны под 7,62-мм пистолетный патрон ТТ, 7,62-мм винтовочный патрон, 12,7-мм крупнокалиберный патрон ДШК и 20-мм патрон авиационной пушки ШВАК. Так, ковровские оружейники создали на базе пистолета-пулемета Шпагина ППШ новый образец с изогнутым на 30 градусов каналом ствола. Однако в ходе исследований были получены отрицательные результаты из-за низкой кучности при стрельбе из этого ППШ даже на ближние дистанции (до 100 м). Это было связано с тем, что направление полета пули не совпадало с продольной осью направления ствола оружия, потому отдача при выстреле была направлена под углом к самому оружию. Из-за чего оружие отклонялось в сторону.


Муфта искривленного
ствола-насадки для ручного
пулемета Дегтярева РПД

И только через несколько лет отечественные оружейники вернулись к ним вновь, но уже на новом этапе развития оружия. Наши конструкторы, вслед за немцами, пришли к выводу о том, что подобное оружие может эффективно работать только с "промежуточным" патроном, поскольку лучших результатов на баллистических стволах удалось добиться под 7,62х39 патрон образца 1943 года. В середине 1950-х годов советские оружейники приступили к работам над автоматическим оружием под этот патрон. Так, в 1956 году конструкторы ковровского ОКБ-575 разработали проект 7,62-мм ручного пулемета Дегтярева РПД, оснащенного криволинейным стволом-насадкой. Наряду с этим было принято решение разработать проект танкового пулемета с искривлением канала ствола на 90 градусов. Эта работа была поручена Н. Макарову, отработавшему все детали кривоствольного узла на базе автомата Калашникова АК, и К. Куренковому, спроектировавшему шаровую установку. Пулемет предназначался для вооружения танков, точнее, для их защиты на самом близком расстоянии, в мертвой зоне, не простреливаемой штатным пулеметом. Полигонные испытания показали, что созданная конструкторами система может решить проблему ближней обороны аварийного или подбитого в бою танка и что предложенная ими схема размещения установки на люке башни является единственно возможным вариантом. Однако трудности, связанные с открыванием или закрыванием башенного люка, даже при условии предварительного извлечения пулемета из установки, и другие более мелкие проблемы, вызывали отрицательное отношение к ней экипажей танков. Поэтому идея защиты танка с помощью кривоствольного оружия была признана нецелесообразной, и все работы в этом направлении были прекращены. К аналогичным выводам пришли и за рубежом.


7,62-мм ручной пулемет Дегтярева РПД с искривленным
стволом-насадкой на 45 градусов. Опытный образец

Следует отметить, что помимо создания подобных образцов автоматического стрелкового оружия, проверялась возможность и целесообразность создания кривоствольного оружия с помощью насадок-желобов и насадок-стволов, крепящихся к дульной части стволов. При этом угол искривления в процессе исследований менялся в широких пределах, вплоть до 90 градусов. Возможность проведения исследований на насадках-желобах была очевидной, так как, проходя через криволинейную насадку, под действием центробежной силы пуля прижималась к внутренней поверхности желоба. Исследованиями было установлено, что оптимальный угол искривления насадки находится в районе 30 градусов. При больших углах искривления происходит демонтаж специальных пуль (трассирующие, зажигательные), в таком случае можно вести стрельбу только патронами с обыкновенными пулями. Различие в кучности боя при стрельбе из криволинейного оружия по сравнению с обычным прямоствольным на дальностях прямого выстрела (до 350 м) незначительно.

В этом отношении более повезло тяжелому стрелковому оружию - станковым пулеметам. В конце 1940 - начале 1950-х годов в нашей стране в ОКБ-43 были развернуты широкомасштабные работы по проектированию пулеметов с искривленным каналом ствола для оснащения долговременных фортификационных сооружений. А уже в 1955 году на вооружение Советской армии принимают сборно-разборную установку БУК-3, оснащеную двумя 7,62-мм кривоствольными станковыми пулеметами Горюнова КСГМ. Это оружие длительное время использовалось в стационарных фортификационных сооружениях на советско-китайской границе.


7,62-мм кривоствольный станковый
пулемет Горюнова КСГМ.

Несмотря на этот удачный опыт, на несколько десятилетий все работы, связанные с искривленным каналом ствола, были практически прекращены. И лишь в последние годы вновь проявился интерес к этому оружию, в связи с необходимостью борьбы с широко распространившимися случаями захвата заложников и другими террористическими действиями, когда преступники укрываются в транспортных средствах либо в помещениях. Зачастую проблема их уничтожения без риска для заложников могла бы быть решена с помощью кривоствольного оружия, действующего "из-за угла". Так, уже в 1997 году НИИ "Спецтехника” МВД продемонстрировал на одной из оружейных выставок привод для стрельбы из-за укрытий. В этом варианте штатный 5,45-мм автомат Калашникова АК-74, смонтированный на станке-треноге, получил возможность дистанционного наведения с помощью рычага. Прицеливание в этом комплексе осуществляется с помощью гибкого кабеля-световода, причем его выходное отверстие располагается на линии прицеливания (именно там, где располагается глаз стрелка), а окуляр выводится в безопасное для оператора место.

Боевой опыт, наработанный Российскими вооруженными силами и правоохранительными органами в многочисленных локальных вооруженных конфликтах последнего времени, выявил необходимость создания самых разнообразных образцов подобного оружия. Наибольшую потребность в кривоствольном оружии высказывают миротворческие военные формирования и антитеррористические силовые структуры. Так что кривоствольное оружие и по сей день не утратило своей актуальности, и возможно, в ближайшем будущем на вооружении Российской армии появятся новые, самые неожиданные образцы этого оружия.

Сергей Монетчиков
Фото из архива автора
Братишка 01-2005

Стрельба за угол - Русское оружие. — LiveJournal

? LiveJournal
  • Find more
    • Communities
    • RSS Reader
  • Shop
  • Help
Login
  • Login
  • CREATE BLOG Join
  • English (en)
    • English (en)

CornerShot

Стрельба по углам, не опуская голову в открытую

Оружие , которое стреляет по углам, больше, чем зерно для мельницы старого сюжета Багс Банни в мультфильме субботнего утра. Они настоящие и были впервые использованы с ограниченным успехом немецкой армией во Второй мировой войне. Оружием, о котором идет речь, был STG44 Krummlauf, вариант стандартной штурмовой винтовки STG44. С какой стати вы хотите стрелять за угол? Лучший вопрос: почему ты не хочешь? Это намного безопаснее, чем стоять среди бела дня, когда враг может сделать вам выстрелы в любое старое время.Читайте дальше, чтобы узнать больше об этом удивительном, недолговечном и очень редком оружии.

Создание Krummlauf - (англ .: «изогнутый баррель»)

немецких инженеров во время войны были, пожалуй, лучшими и самыми креативными в мире. Они буквально были неделями от производства собственной атомной бомбы, когда Берлин наконец упал. Редко проходит неделя, когда какой-то забытый нацистский гений не показывается на историческом канале, поэтому неудивительно, что они первыми изобрели пистолет, способный стрелять по углам.

Они начали со стандартной штурмовой винтовки STG44 и оснастили ее специальным стволом, изогнутым на 30 или 45 градусов. Как, черт возьми, вы нацеливаете что-то подобное с позиции безопасности? Немцы подумали об этом и установили прицельное приспособление для перископа, которое позволяло оператору оружия, по крайней мере, иметь шанс поразить цель. Испытания того времени показали, что опытный стрелок может поместить группу пуль в квадрат размером 35x35 см на расстоянии 100 метров.Нужно было преодолеть несколько проблем, прежде чем так называемая «угловая стрельба» могла быть запущена на поле боя.


Внутренние работы

Практически сразу инженеры поняли, что изогнутый ствол будет иметь короткий срок службы. Для 30-градусной модели 300 патронов были максимальным количеством пуль, которые можно было безопасно запустить до того, как ствол сломался и развалился. 45-градусная версия была еще менее прочной, выпустив всего около 160 выстрелов.Изогнутая траектория создает большую нагрузку как на бочку, так и на круг. Пули имели тенденцию распадаться на множество осколков, как дробовик, из-за чрезмерного давления принудительного изменения его пути.

Обходное решение, которое придумали инженеры, состояло в том, чтобы просверлить небольшие отверстия в стволе, чтобы сбросить давление газа, приводящего пулю в движение. Результатом была более низкая скорость (и более короткая дальность) для оружия. Не было заметного эффекта в продлении срока службы ствола. Вентиляционные отверстия создали непреднамеренное последствие, когда горячие газы из вентиляционного отверстия будут дуть обратно в лицо пользователя.

Реальное использование в мире - CornerShot

Согласно Аукционам Рок-Айленда, 20 000 единиц STG44 Krummlauf были заказаны, но только 500 были доставлены для использования на поле битвы. Изогнутая винтовка предназначалась для установки внутри бронетехники и танков на башне вверху, что позволяло вести огонь на 360 градусов, пока спусковой крючок оставался в безопасности внутри автомобиля.

Войска

США не знали, что думать об этой изогнутой аномалии ствола.Скорее всего, это оружие шутки, которое мало или ничего не изменило в ходе войны. Тем не менее, есть более десятка стран, которые экспериментировали с вариациями идеи углового броска в последние годы. Никто из них не получил широкого применения в полиции или в военных целях, хотя (что неудивительно) израильтяне добились такого же успеха, как и все остальные.

Как и Krummlauf, CornerShot - это аксессуар, предназначенный для крепления к традиционному оружию. Текущие конфигурации CornerShot поддерживают такие пистолеты, как Beretta, SIG Sauer и Glock.Существует даже вариант с 40-мм гранатометом, когда вам нужно больше энергии. CornerShot был разработан подполковником Амосом Голаном из израильских сил обороны при финансовой поддержке американских инвесторов. Оружие способно принимать различные навесные аксессуары, включая камеры, видимые и инфракрасные лазеры, фонарики, подавители и резиновые пули. Будущие планы сделать это доступным для Соединенных Штатов M-16 находятся в стадии реализации.

Был ли гамбит Круммлауфа отчаянной попыткой гитлеровских войск получить преимущество в последние дни проигрыша войны? Может быть.Суть в том, что эта попытка стрелять по углам заключается в том, что трудно победить законы физики. Пуля, помещенная в высокоскоростное движение, хочет продолжать движение по прямой. Чтобы изменить этот путь в заметной степени, навлекает на себя гнев матери-природы. Несмотря на то, что были предприняты последующие попытки достичь результата, аналогичного тому, что был после нацистского режима, результаты не увенчались широким успехом, даже при использовании современных материалов и технологий. Пока что размахивающему оружию придется продолжать выставлять себя на ответный огонь, что никогда не доставляет особого удовольствия.

,
специальных защитных очков позволяют солдатам стрелять по углам

Пожертвовать

Первоначально появившийся на ZeroHedge

Армия Соединенных Штатов недавно наградила BAE Systems $ 97 млн. За заказы на новые очки ночного видения и прицелы с тепловым оружием для усовершенствованных очков ночного видения III и семейства прицелов на оружие (ENVG III / FWS-I) программа. Универсальная система прицеливания оружия позволяет солдатам обнаруживать и уничтожать вражеские цели через беспроводное соединение, которое передает перекрестие оружия и окружающие изображения непосредственно в очки солдата.

US Army

BAE Systems Интегрированная система ENVG III / FWS-I использует беспроводное соединение, которое передает точку прицеливания оружия и окружающие изображения непосредственно в очки солдата. (Источник: BAE)

Благодаря беспроводной интеграции обоих подразделений солдаты находятся на грани использования изображений прицела оружия и стремятся указать на технологию, которая может без труда передавать прицелы пистолета в очки солдата одним нажатием кнопки - для быстрого тактическое преимущество в ближнем бою.

Другими словами, солдаты собираются получить футуристические устройства, которые заменяют традиционные очки ночного видения интегрированными системами, а позволяют войскам на поле боя «стрелять по углам, сквозь густую растительность и курить, а также отличать друга от врага». », - сказал USA Today.

«Это уже не просто прибор ночного видения», - сказал полковник армии Кристофер Шнайдер, руководитель проекта системы, которую можно носить днем ​​и ночью. «Враг не может видеть, что мы нацеливаемся на него, пока мы не нажмем на курок.

Рекламный видеоролик BAE Systems под названием: Проведите ночь с ENVG III / FWS-I

(объединяя в одну систему очки ночного видения и тепловизионные прицелы, устанавливаемые на оружие), BAE Systems Усовершенствованное решение «Ночное видение Goggle III» и «Семейство прицелов для оружия» (ENVG III / FWS-I) делает темноту тактическим преимуществом для спешенного солдата. (Источник: BAE Systems через YouTube)

«Стремление обеспечить наиболее технически продвинутых Благодаря легкому решению наши очки позволяют солдатам быстро обнаруживать и поражать цели с тактической точки зрения », - заявил в недавнем пресс-релизе BAE Марк Кассерес, директор компании Precision Guidance and Sensing Solutions в BAE Systems.

«Будучи полностью интегрированным с прицелом FWS-I, комбинированное решение обеспечивает превосходные изображения и возможность получения цели, что может значительно повысить успешность миссии и выживаемость», - добавил он.

Высокотехнологичные защитные очки являются частью программы модернизации Министерства обороны США, направленной на то, чтобы вооруженные силы Соединенных Штатов технологически опередили Китай и Россию, что в последние годы показало, что они быстро догоняют. USA Today отмечает, что Министерство обороны США провело более 17 лет в Афганистане и Ираке, поскольку Китай и Россия изучили различные стратегии и технологии, развернутые на поле битвы на Ближнем Востоке.

«Наши противники изучают наши сильные стороны и наши уязвимости и разрабатывают возможности для использования этих уязвимостей», - предупредил в прошлом году глава армии генерал Марк Милли.

«Они неуклонно подрывают наше конкурентное преимущество и быстро сокращают разрыв в возможностях, которым мы давно пользовались», - добавил он.

US Army

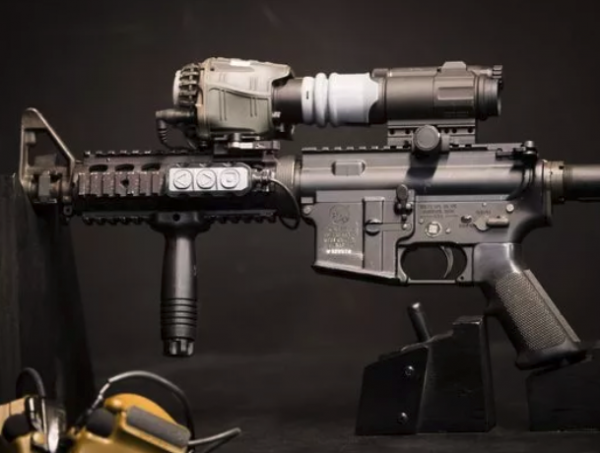

Тепловизионный прицел на служебной винтовке M4 беспроводным образом подключен к новым очкам ночного видения, прикрепленным к солдатскому шлему.(Источник: Джек Грубер, USA Today)

US Army

Интегрированная система ситуационной осведомленности и теплового нацеливания. (Источник: BAE)

США Сегодня указывает на то, что программа быстрой модернизации Америки является наиболее значимой за последние пять десятилетий, поскольку технологический прогресс Китая и России встревожил военных чиновников США.

«С прекращением участия США в Ираке и Афганистане армия приступила к осуществлению своих крупнейших программ модернизации после войны во Вьетнаме почти пять десятилетий назад, чтобы произвести капитальный ремонт своего оружия, подготовки и тактики.

Реконструкция после Вьетнама превратила большую призывную армию с дисциплиной и другими проблемами в меньшую добровольческую боевую силу, оснащенную современным оружием и лучше подготовленными войсками.

Проблемы сейчас не такие отчаянные, но чиновники обеспокоены прогрессом, достигнутым Россией и Китаем. Технологические прорывы обходятся дешевле и происходят быстрее, чем десятилетия назад, когда Америка могла рассчитывать на свои преимущества в промышленности и технологиях для обеспечения военными

«Мы по-прежнему поддерживаем перевес, но они сокращают разрыв», - заявил в недавнем интервью заместитель министра обороны Райан Маккарти. ,

Маккарти сказал, что Армия находится в процессе создания штаб-квартиры Futures Command - базирующейся в городской среде с тесными связями с академическими учреждениями и местной промышленностью. Армия хочет место, которое «поможет нам мыслить иначе и привлечь больше людей из страны, чтобы помочь нам решить проблемы», пояснил он.

При цене 23 000 долларов за штуку армия планирует выставить 36 000 FWS-Is и 64 000 ENGV III для боевых команд во второй половине 2018 года.

Солдат с современными защитными очками сможет выстрелить из угловых штурмовых винтовок или над его или ее головой из-за беспроводных прицелов, прикрепленных к направляющей Пикатинни оружия.Способность надеть очки до начала следующей войны будет иметь решающее значение для городской войны в густонаселенных городах.

«Мы не сможем избежать густой городской местности или мегаполисов в будущем», - сказал генерал-майор Мария Жерве, заместитель командующего армейским центром комбинированных вооружений в форте Ливенуорт, Кан.

Грядет война. Армия готовится.

Пожертвовать

.
Новое оружие армии: специальные защитные очки позволяют солдатам стрелять по углам

Армия Соединенных Штатов недавно наградила BAE Systems $ 97 млн. За заказы на новые очки ночного видения и прицелы с тепловым оружием для усовершенствованных очков ночного видения III и семейства прицелов. (ENVG III / FWS-I). Универсальная система прицеливания оружия позволяет солдатам обнаруживать и уничтожать вражеские цели через беспроводное соединение, которое передает перекрестие оружия и окружающие изображения непосредственно в очки солдата.

BAE Systems В интегрированной системе ENVG III / FWS-I используется беспроводное соединение, которое передает точку прицеливания оружия и окружающие изображения непосредственно в очки солдата. (Источник: BAE)

Благодаря тому, что оба подразделения беспроводно интегрированы, солдаты находятся на грани использования прицельных прицелов оружия и стремятся нацелить технологию, которая может беспроводным способом передавать прицелы оружия в очки солдата одним нажатием кнопки - для быстрого тактического преимущества в ближнем бою.

Другими словами, солдаты собираются получить футуристические устройства, которые заменяют традиционные очки ночного видения интегрированными системами, и позволяют войскам на поле боя «стрелять по углам, сквозь густую растительность и курить, а также отличать друга от врага, сказал USA Today.

«Это уже не просто прибор ночного видения», - сказал полковник армии Кристофер Шнайдер, руководитель проекта системы, которую можно носить днем ​​и ночью. «Враг не может видеть, что мы нацеливаемся на него, пока мы не нажмем на курок.”

Рекламный видеоролик BAE Systems

под названием: Проведи ночь с ENVG III / FWS-I

(Благодаря интеграции очков ночного видения и тепловизионных прицелов, установленных на оружии, в одной системе решение BAE Systems для усовершенствованных очков ночного видения III и семейства оружейных прицелов (ENVG III / FWS-I) делает темноту тактическим преимуществом для демонтированных солдат. (Источник: BAE Systems через YouTube)

«Стремясь предоставить самое технически совершенное и легкое из возможных решений, наши очки позволяют солдатам быстро обнаруживать и поражать цели для тактического преимущества», - заявил Марк Кассерес, директор по точному наведению и зондированию в BAE Systems, в недавней прессе BAE релиз.

«Будучи полностью интегрированным с прицелом FWS-I, комбинированное решение обеспечивает превосходные изображения и возможность получения цели, что может значительно увеличить успех миссии и выживаемость», - добавил он.

Высокотехнологичные защитные очки являются частью программы модернизации Министерства обороны США, направленной на то, чтобы вооруженные силы Соединенных Штатов технологически опережали Китай и Россию, что в последние годы показало, что они быстро догоняют.USA Today отмечает, что Министерство обороны США провело более 17 лет в Афганистане и Ираке, поскольку Китай и Россия изучили различные стратегии и технологии, развернутые на поле битвы на Ближнем Востоке.

«Наши противники изучают наши сильные стороны и наши уязвимости и развивают возможности для использования этих уязвимостей», - предупредил генеральный директор штаба армии Марк Милли в прошлом году.

«Они неуклонно подрывают наше конкурентное преимущество и быстро сокращают разрыв в возможностях, которым мы давно пользовались», - добавил он.

Тепловизор на служебной винтовке M4 подключен по беспроводной связи к новым очкам ночного видения, прикрепленным к солдатскому шлему. (Источник: Джек Грубер, USA Today)

Интегрированная система ситуационной осведомленности и теплового наведения. (Источник: BAE)

США сегодня отмечает, что программа быстрой модернизации Америки является наиболее значимой за последние пять десятилетий, так как технологический прогресс Китая и России встревожен U.С. военные чиновники.

«С прекращением участия США в Ираке и Афганистане армия приступила к осуществлению своих крупнейших программ модернизации после войны во Вьетнаме почти пять десятилетий назад с целью капитального ремонта своего оружия, подготовки и тактики.

После реконструкции во Вьетнаме большая армия призывников с дисциплиной и другими проблемами превратилась в меньшую добровольческую боевую силу, оснащенную современным оружием и лучше подготовленными войсками.

Проблемы сейчас не такие отчаянные, но чиновники обеспокоены прогрессом, достигнутым Россией и Китаем.Технологические прорывы обходятся дешевле и происходят быстрее, чем десятилетия назад, когда Америка могла рассчитывать на свои преимущества в промышленности и технологиях для обеспечения военной мощи.

«Мы по-прежнему поддерживаем перевес, но они сокращают разрыв», - заявил в недавнем интервью заместитель министра армии Райан Маккарти.

Маккарти сказал, что Армия находится в процессе создания штаб-квартиры Futures Command - базирующейся в городской среде с тесными связями с академическими учреждениями и местной промышленностью.Армия хочет место, которое «поможет нам мыслить иначе и привлечь больше людей из страны, чтобы помочь нам решить проблемы», пояснил он.

Военнослужащие армии планируют выставить 36 000 FWS-Is и 64 000 ENGV III для боевых команд во второй половине 2018 года по цене 23 000 долларов США.

Солдат с продвинутыми очками сможет стрелять из штурмовой винтовки по углам или над головой, благодаря беспроводным прицелам, прикрепленным к направляющей Пикатинни оружия. Способность надеть очки до начала следующей войны будет иметь решающее значение для городской войны в густонаселенных городах.

«Мы не сможем избежать густой городской местности или мегаполисов в будущем», - сказал генерал-майор Мария Жерве, заместитель командующего армейским центром объединенных вооружений в форте Ливенуорт, Кан.

Война идет. Армия готовится.

,
стрелять по углам, не увидев: Угловой выстрел (ВИДЕО)

Цель системы оружия Corner Shot аналогична рутинным ружьям-перископам из австралийского сержанта Билла Бича, адаптированным для прикладов Первой мировой войны, часто используемым в Кампании Галлиполи 1915 года, но на этом сходство заканчивается.

«Гаджет» Первой мировой войны Брича представлял собой приподнятый запасной спусковой механизм и спусковой механизм в сочетании с перископом для траншейной войны, громоздкий, но эффективный, когда втискивается в мешки с песком, позиционируя «стрелка» АНЗАК вниз в траншею, без вреда, направляясь через перископ.

Бронированное устройство Corner Shot гораздо более эргономично и позволяет спецназу, спецназу и военным в 15 различных странах "видеть" за углами. Они могут осуществлять наблюдение, прицеливаться и стрелять последовательно, не представляя человеческой цели для городских террористов или преступников. С системой Corner Shot руки остаются на оружии все время, что позволяет быстро вести ответный огонь из сидячих, стоячих и наклонных положений со значительно меньшим риском для стрелка.

В настоящее время устройство поставляется в трех конфигурациях: Corner Shot APR, Corner Shot 40 и Corner Shot CSM.Каждая модель подходит для разных типов оружия. APR предназначен для пистолетов калибра 5,56 мм, 40 - для 40-мм гранатомета, а CSM - для пистолета.
shoot around corners pistol
Подполковник Амос Голан вместе с другим старшим офицером Асафом Надалем из элитных подразделений Армии обороны Израиля являются соучредителями Corner Shot LLC, американской производственной компании, возглавляемой в Майами, но имеющей офисы в Израиле. Однако финансирование предприятия было исключительно американским.

гГолан является совместным генеральным директором и продает устройство в 15 различных странах, продавая его только военным и правоохранительным органам, и теперь продукты распространяются по всему миру через сеть агентств.

Развивающаяся технология камер в сочетании с запатентованными механизмами траверзания Corner Shots, подстрекаемыми глобальным риском терроризма, создали определенный рынок, в котором страны новых конечных пользователей проявляют большой интерес, причем самым последним из них является министерство обороны Великобритании.

Система угловой стрельбы адаптирована для различных популярных в эксплуатации пистолетов, используемых спецназом (в том числе производства Beretta, SIG, Glock и CZ).Это позволяет существующим силам еще больше стандартизировать свое собственное вооружение для деталей, оружейников и техников, а также разработать более быстрый курс обучения. Внедрение версии AR 5.56 мм увеличивает дальность действия устройств до 250 метров.

Система также предоставляет аксессуары для передачи аудио и видео, инфракрасные и видимые лазеры и тактические фонари, а также съемные камеры. 40-мм гранатомет, подавители отчетов и модели с резиновыми пулями заполняют линию аксессуаров.Аксессуары традиционно приносят наибольшую прибыль, и это видно по направлению линий Corner Shot.

Стандартная камера в устройстве представляет собой 2,5-дюймовый цветной ЖК-монитор, готовый к трансмиссии и установленный на стандартной универсальной направляющей. Ваш текущий монитор будет масштабируемым по мере продвижения вперед, так что все модели будут содержать текущее оборудование для обработки изображений для их системы.

Планы на будущее в Corner Shot включают американскую М-16, чтобы значительно увеличить огневую мощь с возможностью удаленной стрельбы для ловушек или засад с помощью передачи видео.Мало того, но прототипы противотанкового Corner Shot проходят испытания. Амос Голан разработал уникальную систему стрельбы, нечто большее, чем пистолет.

Извините, но системы не будут проданы частным лицам.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
