Обзор-распаковка лазерной трубки 40W, а также аксессуаров для сборки или ремонта лазерного станка (гравера/резака).
Это скорее не полноценный обзор, а пост из серии «смотрите, что я купил», так как из-за специфики оборудования провести полное тестирование вот так сразу проблематично, мой станок еще в достройке.

В обзоре будет краткая информация по лазерным станкам, СО2 трубкам, дополнительному оборудованию и запчастям для сборки станка, схемы подключения и так далее. Внимание: много фотографий.

Привет всем читателям Mysku!

Хочу познакомить вас со специфическим оборудованием, предназначенным для сборки (или ремонта) лазерного режущего/гравирующего станка. Все наверняка слышали про лазерную резку и услуги раскроя лазером. Как правило, эти услуги оказываются на промышленных станках с мощным лазером. СО2 лазер – это один из самых дешевых вариантов, имеет низкую удельную стоимость ватта излучения. Распространенные СО2 трубки имеют мощность от 40W до 100W. Внутри смесь газов на основе СО2 и контур жидкостного охлаждения. Питается лазер от высоковольтного источника напряжения примерно 20…40кВ, в зависимости от мощности. Также от мощности лазера зависят размеры трубки: чем мощнее, тем длиннее трубка, ну еще и диаметр увеличивается.

Сам станок представляет собой станину с механикой по XY, привод по Z в бюджетных моделях отсутствует (там регулировка осуществляется исключительно фокусировкой лазерного пучка на нужную высоту). Работа осуществляется под управлением специальными контроллерами из программы на компьютере.

Основа любого подобного станка – это СО2 трубка. Есть и другие виды лазеров (твердотельные, волоконные), сейчас я их рассматривать не буду, так как СО2 все-таки до сих пор является наиболее дешевым источником лазерного излучения с большой мощностью.

Дисклеймер: лазерное излучение является потенциально опасным. Следует принимать меры предосторожности при работе и обслуживании лазера, а также использовать защитные средства (очки). Будьте внимательны при контакте с высоковольтной частью оборудования. Обязательно подключайте заземление к высоковольтной части и к корпусу станка. Лазер 40W режет фанеру, а что он может сотворить с тканями человеческого тела лучше не проверять

Фото из одного из отзывов

Про этот тип лазеров <a
href=«ru.wikipedia.org/wiki/%D0%A3%D0%B3%D0%BB%D0%B5%D0%BA%D0%B8%D1%81%D0%BB%D0%BE%D1%82%D0%BD%D1%8B%D0%B9_%D0%BB%D0%B0%D0%B7%D0%B5%D1%80»>Вики говорит следующее:

Углекислотный ла́зер, лазер на углекислом газе (CO2-лазер) — один из первых типов газовых лазеров (изобретен в 1964 году). Один из самых мощных лазеров с непрерывным излучением… Их КПД может достигать 20 %.
… Активной средой углекислотных лазеров является газообразная смесь CO2, азота (N2), гелия (He). Иногда в смесь также добавляется водород (h3) или ксенон (Xe).

Фотографии среднестатистического китайского лазерного станка

Для затравки покажу видео, на котором видна работа лазерного резака по прозрачному акрилу

Собственно говоря именно это видео и сподвигло меня собрать лазерный станок

Самостоятельная сборка лазерного станка не сложная, как правило не занимает долго времени и не требует специальных знаний (~~шутка~~)

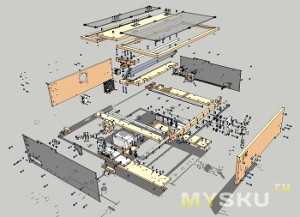

Лазерный режущий станок представляет собой рабочую область с механизмом перемещения зеркал и линз, рядом установленную трубку и высоковольтный блок питания (ВВ). Все это закрывается кожухом/корпусом.
Иногда делают окошки для наблюдения, но это чревато – стекло не должно пропускать излучение СО2 лазера, около 10мкм.

В отличие от твердотельных лазеров, здесь не перемещается лазерный модуль непосредственно. Трубка громоздкая, хрупкая и требует водяного охлаждения. Вместо этого используют кинематическую схему с перемещающимися зеркалами.

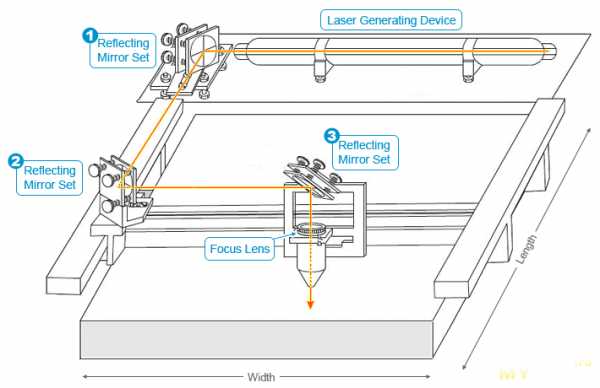

Лазерное излучение выходит из трубки, попадает на зеркало, установленное под 45° и поворачивающее луч на 90° в рабочую зону. Следующее зеркало закреплено на профиле оси Х, перемещается вместе с этой осью. Оно также поворачивает луч на 90°. На самой оси установлена каретка с специальной головкой (laser barrel, laser focusing head), в которой помимо еще одного зеркала, поворачивающего луч из горизонтальной плоскости вертикально вниз, установлена фокусирующая линза, собирающая лазерный пучок в точку. Таким образом происходит перемещение лазерного излучения в плоскости XY.

Дополнительно на головку подводят сжатый воздух, с целью создания избыточного давления около линзы и отвода продуктов горения непосредственно от точки реза.
Как правило, кинематическая схема собрана на рельсовых направляющих (рельсы HWIN/MGN) либо ролики+профиль. Приводится в движение ремнями. Это дает большую скорость перемещение при легкой головке.
Для подключения трубки потребуется источник ВВ напряжения, система жидкостного охлаждения (насос, датчик протока жидкости, рабочая жидкость и трубки/фитинги). Плата управления совместимы с Mach4 либо сделаны под другой платный софт, бывают варианты под Arduino.

Несколько слов про электрическую часть и трубку.
Собственно говоря, информации по сборке или ремонту достаточно много. Можно модернизировать старый китайский станок установкой более мощной трубки и другой электроники, а можно собрать с нуля, большой сложности не представляется.

Для начала нужно выбрать компоненты для сборки и параметры будущего станка (размеры, фокусное расстояние/высота головки)

Вот примерный перечень деталей, необходимый для сборки лазерного станка:

Профиль или рама для станка. Я использую конструкционный профиль типа 40х40 или 60х60
Рельсы MGN/SBR, недорогой и небольшой вариант можно сделать на валах 12-12 мм (лучше ограничить размеры обрабатываемой поверхности в этом случае).
Ремни HTD, то есть широкие 15 мм, черного цвета.
Трубка СО2. При покупке уточняйте дату заправки, так как со временем газ разлагается. Трубка стеклянная, так что упаковка и доставка должна быть качественная. Не ищите с бесплатной доставкой, лучше курьерской почтой.
Держатель трубки
Источник ВВ напряжения (блок питания). В моем случае 40Вт
Датчик протока воды
Насос
ВВ провод, разъемы

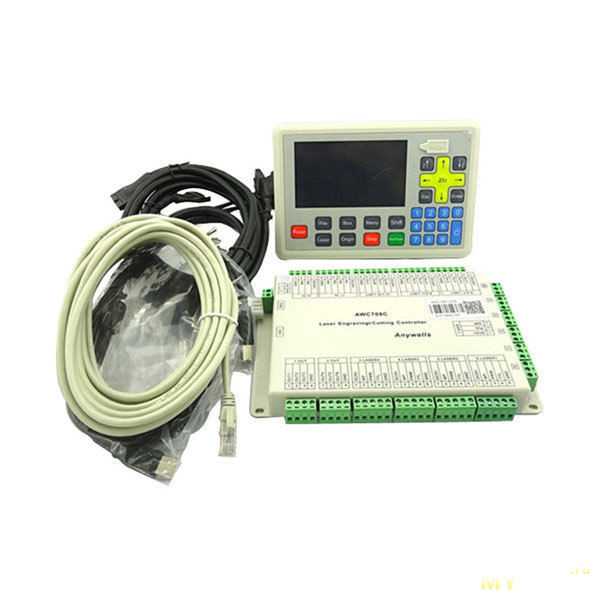

Плата-контроллер для компьютера (есть варианты под Mach4, Linux CNC/EMC2 Control, есть под другой софт, есть с LPT, USB, LAN подключением, есть на основе Arduino).

Двигатели и драйверы. Также можно взять на ваш вкус.
Держатели зеркал и Laser barrel head – фокусировочная трубка и крепежи зеркал.
Комплект зеркал (линз): три отражающих и одно фокусирующее. Обычно используют из селенида цинка ZnSe, или просто линзы покрытые чем либо отражающим (Si/Cu).
Мелочевка – метизы, крепежи, приводные звездочки и прочее.
Корпус. Можно изготовить самостоятельно из ДСП и прочих радостей.

Основные задействованные контакты:
USB/LAN/LPT порт для компьютера и получения управляющих сигналов.
Далее подключаются 2 шаговых двигателя. Основные сигналы: Step, Dir на драйвер, с драйвера 4 провода на обмотки A+/A-, B+/B-. Бользих вопросов такое подключение не вызывает. Для больших станков есть смысл поставить Nema23 и драйверы типа TB6550/TB6600 (обзор сделаю чуть позже), для небольших размеров ( примерно до 30х40, формат листа А3) можно Nema 17 и простые драйверы типа A4988/DRV8825

Схема подключения блока ВВ питания

Управление мощностью осуществляется с помощью PWM сигнала с платы (20-50 кГц) или потенциометра.
WP — сигнал с датчика протока воды (или насоса, если стоит чиллер). Если ничего нет, можно поставить перемычку. Этот сигнал нужен, чтобы лазер не перегрелся и не работал бы без охлаждения.
G — это общий сигнал (земля/ноль/минус)
H или L — это сигналы включения лазера. Используется либо один вариант, либо другой. Это зависит от конкретной платы управления. H — высокий уровень, L — низкий уровень включения.

Далее, на выходе два провода: высоковольтный (+) и низковольтный (-). Обязательно требуется заземление блока ВВ питания и корпуса станка.

Управляющая программа типа Mach4/LinuxCNC/LaserCut или другие, подает команды перемещения по плоскости, команды включения/выключения излучения, а также регулировки мощности (актуально для гравировки). Дополнительно включен насос для охлаждения, воздушный компрессор, вытяжка.

Теперь покажу, что успел приобрести. Все посылки доставлялись SPSR
Трубка СО2
Параметры:
Мощность: 40 Вт
Длина: 700 мм
Диаметр: 50 мм
Охлаждение: жидкостное.

Упаковка внутри посылки

Упаковка качественная, в несколько слоев картона и пупырчатой пленки

Присутствует несколько наклеек типа «Осторожно хрупкое»

Вскрываем коробку, а там… еще упаковка

Достаем вторую коробку

Внешний вид второй коробки

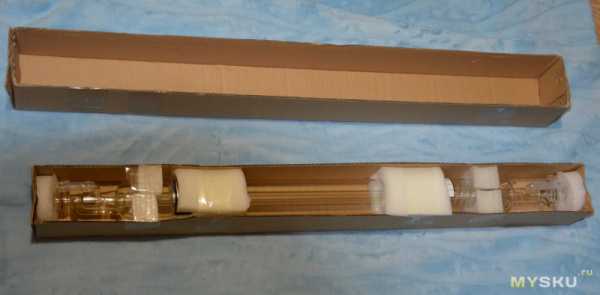

Внутри находится сама трубка СО2

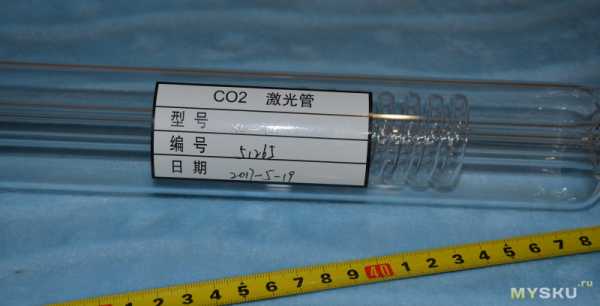

Длина лампы 70 см, диаметр 50мм

Дата заправки газом 19 мая 2017. Китайское ОТК расписалось в приемке

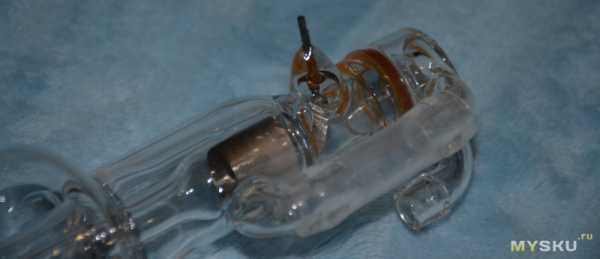

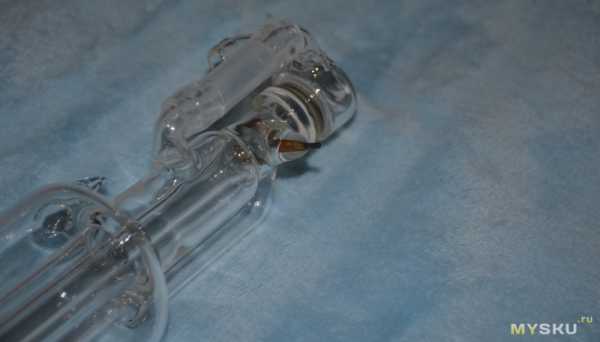

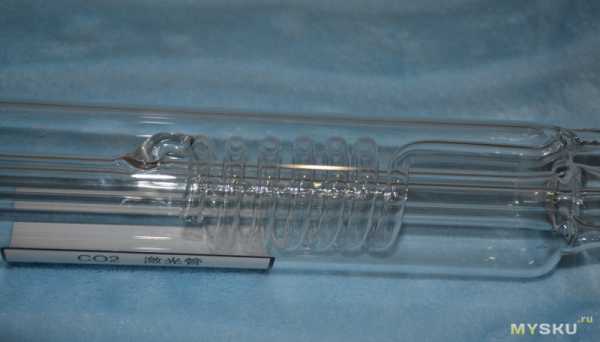

Внутри хорошо видно встроенный контур охлаждения

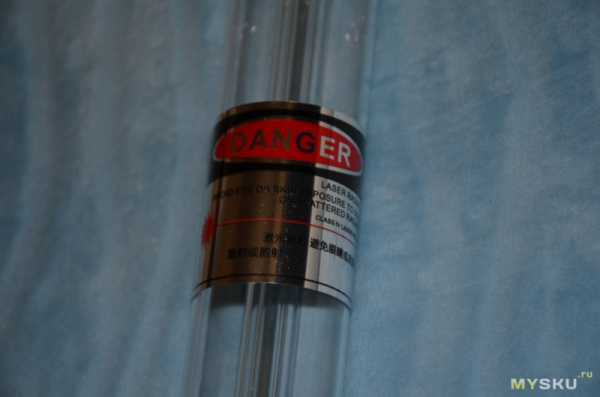

Наклейка «Лазер, осторожно»

Первый фланец

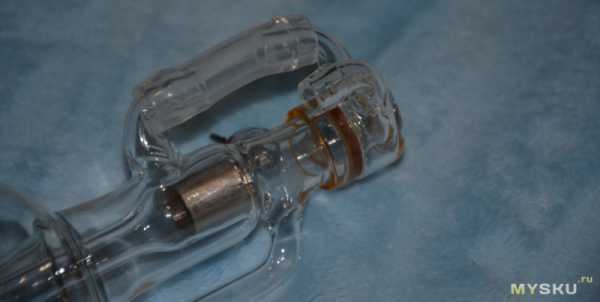

Торец заглушен, внутри отражение

Второй торец — видно зеркало с углом Брюстера

Если поймать отражение, то сложится впечатление, что зеркало светится

Минусовой контакт для подключения источника находится именно с этой стороны

Трубку требуется установить на специальные крепления

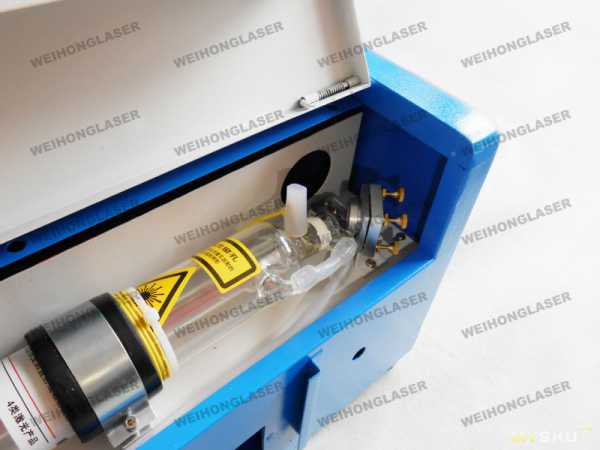

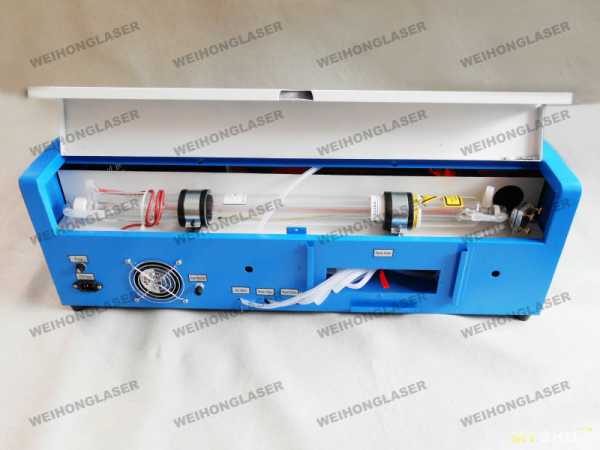

Пример расположения трубки в задней части станка. Хорошо видно линзу под углом в 45 градусов.

Еще фото. Специальный крепеж можно заменить на хомуты из магазина сантехники.

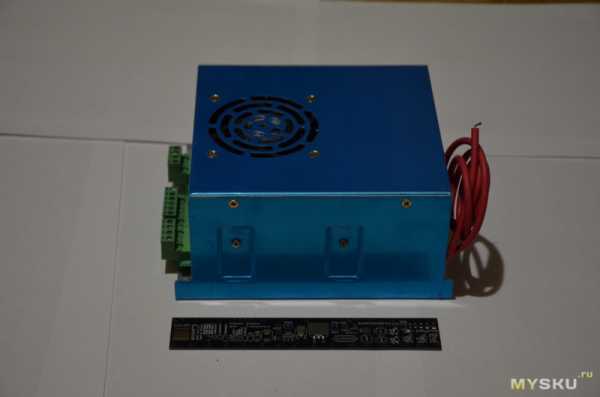

Для питания трубки нужен ВВ источник
Достаточно увесистый.

Пришел в отдельной упаковке, даже отделной посылкой, несмотря на то, что ордер был один.

Весь проложен надутым материалом

Достаем картонную упаковку

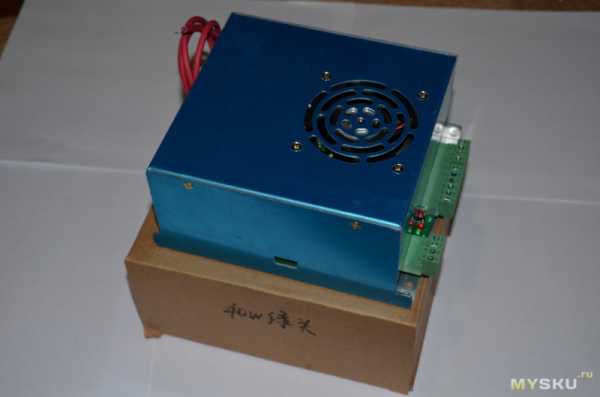

Внутри большой металлический источник, похожий на компьютерные блоки питания. Но сходство только внешнее

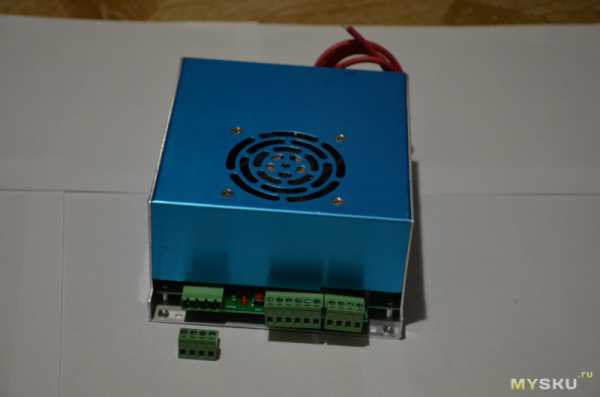

Размеры сравнимы с компьютерным источником питания. Корпус оклеен защитной пленкой

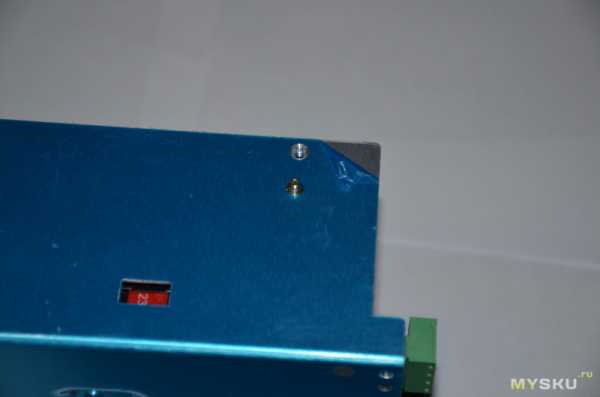

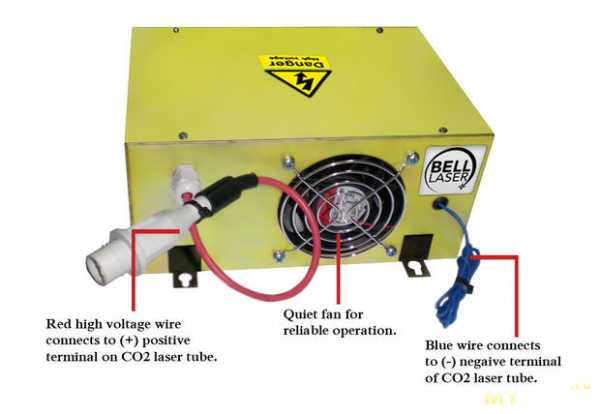

Вид со стороны подключения.

Присутствует переключатель 110/220В

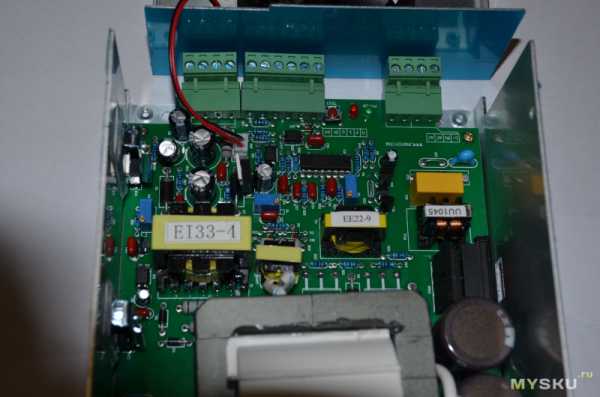

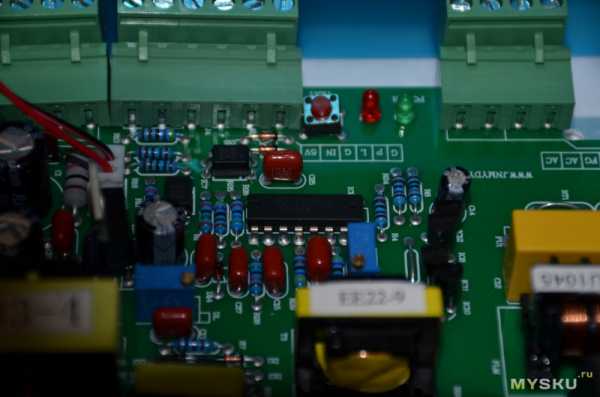

Вскрываем, внутри плата преобразователя, суть которой сходна с преобразователем строчной развертки ЭЛТ телевизора.

Установлены 2 шт TL494CN, остальное мелочевка. Реализована схема повышения на умножителе и повышающем трансформаторе.

Внешний вид платы

ВВ трансформатор (строчник)

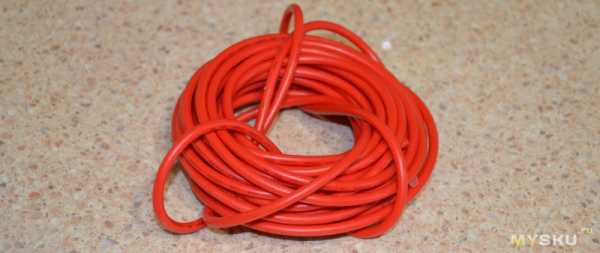

ВВ провод для подключения. Характеристики: 22AWG, выдерживает 40kVDC, то есть до 40кВ напряжения постоянного тока. Присутствует двойная изоляция. Наружний диаметр 4,5мм.

маркировка

зачищен

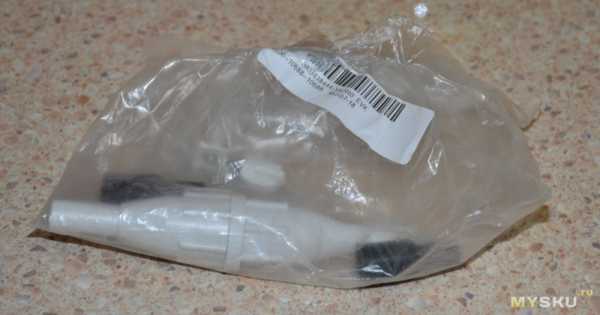

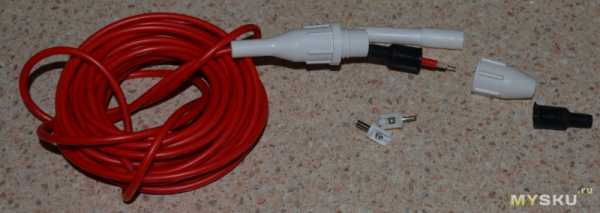

ВВ разъем. Пришел вместе и другими запчастями, в простом пакете.

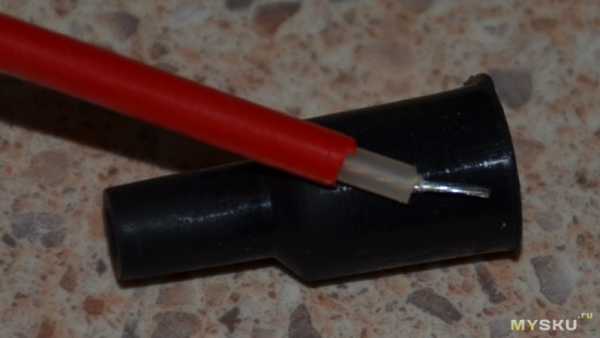

Комплект разъема представляет собой две половинки, два штырька, уплотнения. Соединение под винт.

Вот примерно как собирается вместе

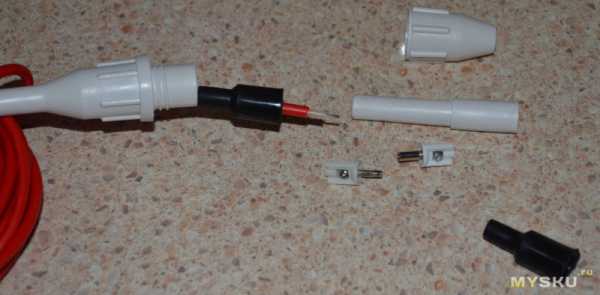

Начинаем собирать разъем

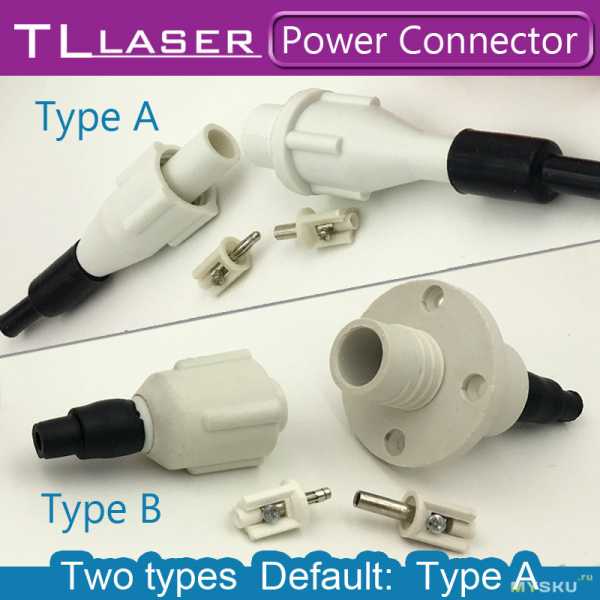

При заказе обратите внимание, бывает кабельный, бывает блочный

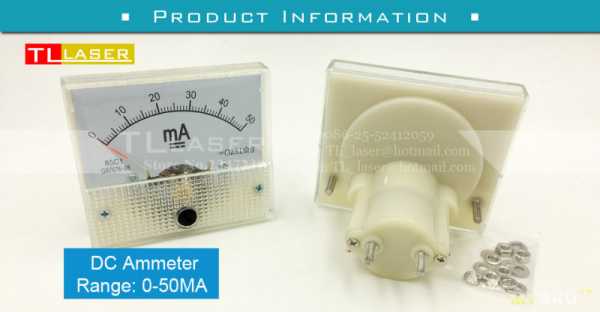

Удобно для контроля тока подключить в разрыв минусовой цепи амперметр

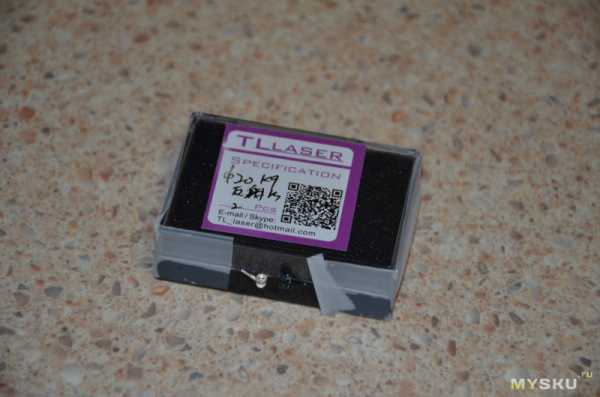

Зеркала и линзы. Бывают отражающие, бывают фокусирующие

Нужно 3 отражающих и одно фокусирующее, лучше брать с запасом.

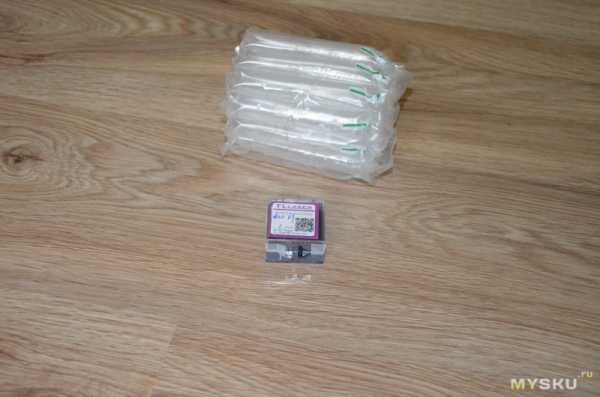

Линзы пришли в огромной коробке, проложенные мягким материалом внутри

убираем надутую пленку и достаем коробки

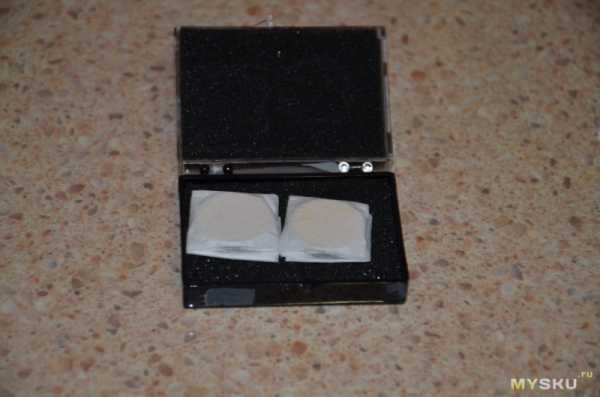

Внутри коробки одна или несколько зеркал в обертке

Упакованы в коробку

Зеркала и линзы небольшие

Также хорошо отражают свет

Виды линз и зеркал

Устанавливается в специальную фокусирующую трубку

При выборе нужно определиться с фокусом зеркал

Фокус у линзы фиксированный, бывает 1.5”, 2”, 2.5, 3” в зависимости от станка и толщины материала. Самый распространенный вариант это 2”.

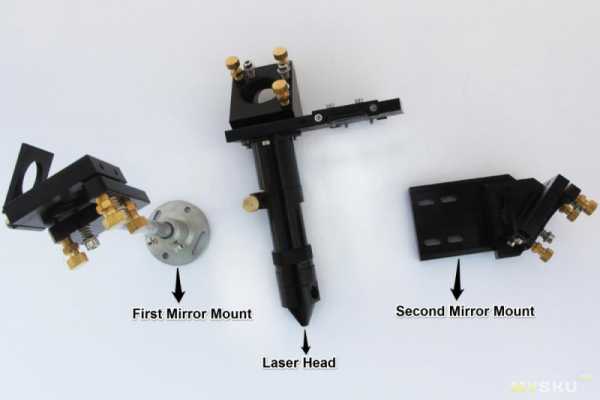

Комплект держателей

Пример установки зеркал на оси

Фокусирующая трубка

К сожалению из-за специфики оборудования, я не могу пока предложить полный тест-драйв лазерной трубки. Вот хорошее видео с Ютуб.

Еще один тест:

Видео работы лазера по бальсе (моделисты меня поймут)

Работа по фанере

Дополнительная информация — еще видео

ПО lasercut и работа по акрилу

Еще хорошее видео

Немного информации:
Магазин с запчастями для лазерного оборудования Tenen laser store
Как я покупал лазер — отзыв на гииктаймс
Отзыв владельца лазера
Пример самодельного лазера и общая информация
Как создать свой лазер 55Вт

Ссылки на основные компоненты:
Трубка СО2
источник высокого напряжения для трубки
Зеркала
Фокусировочная линза
ВВ кабель
ВВ разъемы
Насос
датчик протока воды
Комплект держателей
Можно вообще найти готовые комплекты для сборки станка. Как говорится, просто добавь ~~воды~~ профиль.

Пока все, чуть попозже сделаю более подробный обзор комплекта держателей и линз, дальше буду держать в курсе процесса сборки станка. Спасибо!

mysku.ru

Лазер, что такое, определение, новости, статьи, видео

Лазер (от англ. laser, акроним light amplification by stimulated emission of radiation — «усиление света посредством вынужденного излучения») — устройство, преобразующее энергию накачки — световую, электрическую, химическую и др. — в энергию когерентного монохроматического и узконаправленного потока электромагнитного, в оригинале светового, потока излучения.

Принцип действия лазера в самом его элементарном исполнении основан на работе так называемого резонатора, то есть системы двух параллельных зеркал (одно из них полупрозрачно), между которыми множество раз пробегают излученные туда фотоны, индуцируя в среде между зеркалами все новые и новые кванты света. Часть их выходит через полупрозрачное зеркало в виде мощного потока света с одной (или несколькими, дискретно распределенными) частотой, определяемой исключительно характеристиками резонатора. Суть явления состоит в том, что возбужденный фотоном атом при некоторых условиях может излучить свой фотон, не поглощая тот, который на него воздействовал.

Квантовомеханический принцип действия лазера был заложен еще в работе Альберта Эйнштейна 1916 года, где он предсказал явление так называемого вынужденного излучения. Но первый лазер, основанный на этой идее, был создан лишь во второй половине прошлого века. В 1952 году советские академики Николай Басов и Александр Прохоров заявили о возможности создать оптический квантовый генератор (точнее микроволновый, а не оптический) на аммиаке. Эту же идею, независимо от советских трудов, развивал американский физик Чарльз Таунс, и в 1954 году он продемонстрировал работу подобного лазера. Спустя 10 лет, в 1964 году, все трое были удостоены за это достижение Нобелевской премии по физике.

Сегодня лазеры настолько прочно вошли в нашу жизнь, что трудно даже перечислить все области их применения: от голографии и медицины до лазерной локации и экспериментов по термоядерному синтезу. Физика лазеров и по сей день интенсивно развивается. С момента их изобретения чуть ли не каждый год появляются все новые их разновидности — это химические, эксимерные, полупроводниковые лазеры (в 2000 году академик Жорес Алфёров и его германский коллега Герберт Кремер получили Нобелевскую премию за разработку теории полупроводниковых гетероструктур, которая легла в основу разработки таких лазеров), лазеры на свободных электронах и многие другие.

indicator.ru

Лазерная эпиляция волос – вся правда о легком избавлении

С появлением лазерных технологий в косметологии многие процедуры стали выполняться легко. Слово «лазер» представляет собой акроним (вид аббревиатуры), которое в русском языке уже давно стало самостоятельным словом. В буквальном смысле «лазер» означает источник света с большой энергией, который можно сфокусировать и преобразовать в узконаправленный пучок. Одним из методов лазерных технологий в косметологии является лазерная эпиляция.

Эпиляция лазером – это один из самых быстрых и действенных способов убрать лишние волосы раз и навсегда. Всего за несколько процедур можно добиться гладкой и нежной кожи практически на любом участке лица и тела. При соблюдении всех требований к процедуре, она является совершенно безопасный и не причиняет вреда здоровью. Сделать её можно в сети салонов лазерной эпиляции Lachance.

Плюсы и минусы лазерной эпиляции

Под воздействием лазерного луча, проходящего по стволу волоска, происходит нагревание клеток, содержащих меланин, и последующее разрушение волосяного фоликула. Кожные покровы при этом не повреждаются, а слегка нагреваются и быстро остывают. Лазерная эпиляция позволяет удалить только те волоски, которые отросли на 3-5 мм и видны на поверхности, то есть, находятся в фазе активного роста (анагена). Но всегда есть «запасные» или спящие волосяные луковицы, которые вступают в фазу анагена после процедур, поэтому для полного удаления нежелательного волосяного покрова требуется проведение нескольких сеансов.

Как и у каждой процедуры, у этого метода с его применением сразу обнаружились плюсы и минусы, о которых следует знать перед сеансами. Основным минусом эпиляции лазером является обязательная контрастность волос и кожных покровов, чтобы меланин, содержащийся в волосах, а не в коже, поглощал лазерное излучение.

Так, например, в случае темных волос на темной коже или светлых (рыжих) волос на светлой коже желаемый эффект практически не достигается. Для получения эффекта необходимы темные (темно-русые) волосы на светлой коже, тогда лазерный луч будет поглощаться именно волосами. Но сегодня можно решить и эти задачи, для этого нужно просто подобрать необходимый вид лазерного воздействия. Лазерные установки последнего поколения работают на диодном лазере, в диапазоне действия которого как любой тип кожи, так и любой цвет волос (кроме седины). К сожалению, центров, предлагающих услугу эпиляции диодным лазером, не так много. Одним из таких является центр аппаратной косметологии Epilas.

Относительным минусом является стоимость процедуры, но если учесть, что эффект от лазерной эпиляции — это полное отсутствие волос, то минус может показаться большим плюсом.

Читайте также: Элос-эпиляция

Какие плюсы?

Отсутствие сильных болевых ощущений во время процедуры.
Отсутствие повреждений кожи в виде рубцов и шрамов.
Длительный эффект после курса (до 6 лет), а в случае идеального контраста волос с кожей – избавление от них навсегда.
Небольшая продолжительность сеанса эпиляции по времени.

Подготовка к лазерной эпиляции и ее проведение

Подготовка состоит в том, что пациенту нужно отрастить волосы хотя бы на 3-5 мм (на участках, где ранее использовались другие методы эпиляции или депиляции). Выбор длины 3-5 мм тоже не случаен, так как именно в этом случае может гарантироваться эффективность и безболезненность процедуры.

Небольшие участки кожного покрова облучаются лазером в течение определенного промежутка времени. Так, например, зона «усиков» обрабатывается всего 10-12 минут, зона бикини – 10-15 минут и так далее. Максимальное время занимает обработка поверхности бедер – 1 час.

У пациентов с высоким болевым порогом эпиляция лазером может проводиться без анестезии, но есть пациенты с низким болевым порогом, которые не могут терпеть даже небольшую боль. В этом случае область воздействия обрабатывается гелем с лидокаином.

Кроме этого, современные лазерные установки оснащены насадками, с помощью которых кожа во время манипуляции охлаждается, что уменьшает ее чувствительность. Во время удаления волос глаза должны быть защищены темными очками.

Результаты после курса процедур

Больше результатов смотрите в статье: Самые правдивые фото о лазерной эпиляции

Какие нежелательные последствия могут возникнуть?

Многих пациентов и особенно мужчин интересует не только вопрос о возможных болевых ощущениях, но и о следствиях данной процедуры. Возникновение нежелательных последствий лазерной эпиляции зависит от восприимчивости кожи и наличия у пациента аллергических реакций. В этих случаях на кожных покровах может возникнуть гиперемия, которая исчезает в течение нескольких дней.

Кроме покраснений, пациенты иногда жаловаться на появление отеков или синяков, а также следов от ожогов в виде волдырей. Причин для этого две – недавний и интенсивный загар, и непрофессионализм врача-косметолога. Обе причины вполне устранимы. Загорелая кожа и так получила большую дозу ультрафиолетового излучения, а очередной поток света может ее повредить, поэтому после загара процедуру проводить нельзя.

Во втором случае нежелательный исход можно предупредить, если подходить к выбору салона и специалиста, руководствуясь опытом косметолога и уровнем его профессионализма, а не дешевой и доступной ценой.

Следует упомянуть о пациентах с повышенной растительностью на коже, вызванной гормональными нарушениями. Чтобы лазерная или любой другой вид эпиляции помог справиться с проблемой, нужно устранить ее первоисточник, а именно – гормональный дисбаланс. В противном случае волосы будут расти вновь, даже после нескольких сеансов. С помощью лазера можно добиться только мягкости волосков (при гирсутизме).

Что нельзя делать после?

Во избежание появления отеков и покраснения косметолог сразу после лазерной эпиляции наносит специальное средство, уменьшающее раздражение кожи. Также необходимо в течение нескольких дней наносить на кожу крем или лосьон с целью ее питания и смягчения. Даже в случае появления следов от ожогов (что бывает очень редко) следует использовать специальную заживляющую мазь (бепантен, пантенол и другие). При соблюдение всех назначений осложнения проходят через 7-10 дней.

После лазерной эпиляции также не рекомендуются следующие действия:

Загорать на солнце и посещать баню, сауну и солярий.
Принимать антибиотики, гормональные средства, нейролептики, сульфаниламидные и другие лекарственные препараты.
Сдирать корочки от ожогов, чтобы не появились очаги гиперпигментации или шрамы.
Выходить на улицу в солнечную погоду без нанесения солнцезащитного крема с SPF-защитой не меньше 30 единиц.

Виды лазеров для эпиляции

Главное различие в лазерных установках, применяемых в косметологии, состоит в длине волны. Именно длина волн определяет конечный результат и получение желаемого эффекта.

Эпиляция диодным лазером (диодная лазерная эпиляция). Длина волны диодного лазера составляет 810 нм. Применяется не только для удаления волос с любым типом кожи, но и для лечения гирсутизма (жесткие волосы) и гипертрихоза (избыточный рост волос). При этом жесткие волосы становятся мягкими и незаметными, а мягкие волосы исчезают.
Лазерная эпиляция александритовым лазером. Длина волны – не больше 755 нм. Его применение – эпиляция светлых и рыжих волос, особенно если кожа обладает повышенной чувствительностью. Другое его применение – удаление татуировок и очагов гиперпигментации.
Лазерная эпиляция неодимовым лазером. Длина волны у этого лазера составляет 1063 нм, а в лазерном пучке имеется инфракрасный свет. Область применения – эпиляция темных волос на смуглой или загоревшей коже, а также удаление купероза (сеточки капилляров), лечение угревой сыпи и коррекция шрамов.
Рубиновый лазер. Длина волны составляет 694 нм. Область применения – эпиляция темных волос на светлой коже, а также удаление пигментации и татуировок, сделанных разноцветными и насыщенными красками.

Часто задаваемые вопросы:

Фотоэпиляция или лазерная эпиляция: что лучше? Фотоэпиляция – это метод лазерного воздействия, в котором применяются лучи широкого спектра волн – от 400 до 1200 нм. Процедуры схожи между собой, но фотоэпиляция является более универсальным методом и применяется там, где требуется более интенсивный уровень воздействия.
Электроэпиляция или лазерная эпиляция: что выбрать? Это совершенно разные процедуры, с помощью которых можно достичь желаемого эффекта. Электроэпиляция больше подходит для пациентов со светлой кожей и светлыми (рыжими) волосами.
Проводится ли лазерная эпиляция во время беременности? Лучше всего в период беременности не проводить никакие манипуляции, в том числе даже самые безобидные косметические. Это связано с тем, что отдаленные результаты после них не отслеживаются на женщинах и детях, а во время вынашивания ребенка вмешательство в естественный процесс беременности традиционно сведено к нулю.
Вредна ли лазерная эпиляция? Процедура лазерной эпиляции вредна не больше, чем посещение солярия.
Действительно ли волосы исчезают навсегда? Да, но для этого кожа должна быть светлой, а волосы темными, чтобы между ними образовался контраст и все лучи были поглощены именно темными волосами с высоким содержанием пигмента меланина.
Сколько процедур нужно сделать для полного удаления волос? Количество процедур в каждом случае определяет врач-косметолог строго индивидуально. Для удаления небольшой растительности хватает от 1 до 3 процедур, а при сильном росте волос может потребоваться проведение от 6 до 10 сеансов.
Какой лазер лучше для проведения эпиляции? Тип лазера подбирается в каждом случае индивидуально с учетом типа кожи, ее цвета и состояния волос.

Видео проведения лазерной эпиляции

Александритовый лазер

Эпиляция диодный лазером

bellaestetica.ru

Лазерные модули 5, 10 и 15 ватт для резки и гравировки на ЧПУ

Помнится лет 10 тому назад, среди начинающих радиолюбителей было популярно делать лазеры из прожигающего диски диода DVD привода. При всей примитивности конструкции, с синим лазерным диодом удавалось получить мощность до 0,6 ватт, питая это дело от батареек. Но китайская промышленность не стоит на месте и теперь уже не фольгу на CD-диске, а дерево и даже металл стало возможным резать с помощью мощных современных лазерных модулей на 1-15 ватт. Все они предназначены для использования на ЧПУ станках (читайте подробнее тут) и питаются от 12 вольт. Естественно они могут работать и без сетевого питания — на 3-х литиевых аккумуляторах, что позволяет эти лазерные модули использовать… скажем так — не только в станках))

Но перейдём к обзору. В нём примут участие модули на 1, 5, 10 и 15 ватт. Начнём с самого младшего, который устанавливается в мини станочки лазерной гравировки.

1 Вт лазерная головка

Лазер из Китая 1 ватт

Длина волны 410 нм
Выходная мощность 1 Вт
Напряжение питания 12 В
Рабочий ток 400 мА
Способ охлаждения: принудительное воздушное охлаждение
Материал корпуса — алюминий
Оптические линзы в лазере
Рабочая температура 40-75С
Срок службы до 10000 часов
Размер 33 х 55 мм
Цена около 50 долларов

5 Вт лазерная головка

Лазер из Китая 5 ватт

Размеры внешние: Длина 53 мм х ширина 33 мм х высота 33 мм
Длина волны: 450 нм
Выходная мощность: 5.5 Вт
Охлаждение: алюминиевый радиатор
Частота модуляции: максимум 25 кГц
Цвет отделки: Черный
Материал корпуса: Алюминий
Рабочее напряжение: DC = 12 В
Рабочий ток: I < 3 A
Время разогрева: Нет
Рабочая температура: -10 ~ + 40 градусов
Цена около 120 долларов

10 Вт лазерная головка

Лазер из Китая 10 ватт

Внешние размеры: длина 50 мм х ширина 50 мм х высота 100 мм (в том числе вентилятор)
Длина волны: 445-450 (Blu-Ray)
Предельная мощность: 10 Вт в импульсном режиме
Средняя мощность 6 Вт
Частота модуляции: ttl можно модулировать
Частота шим < 9 кГц
Рабочее напряжение: DC = 12 В
Рабочий ток: < 3 A
Фокусное расстояние: 18 мм
Рабочая температура: 15 ~ 45C
Диаметр пятна: 0,1 — 10 мм
Режим работы: импульсный лазер 100 нс 50%, с TTL модуляцией
Материал корпуса: твердый алюминий + латунь
Отделка: черный анодированный Al + пескоструйная обработка
Теплоотвод: радиатор и вентилятор
Блок питания: 12 В 4 А
Цена около 240 долларов

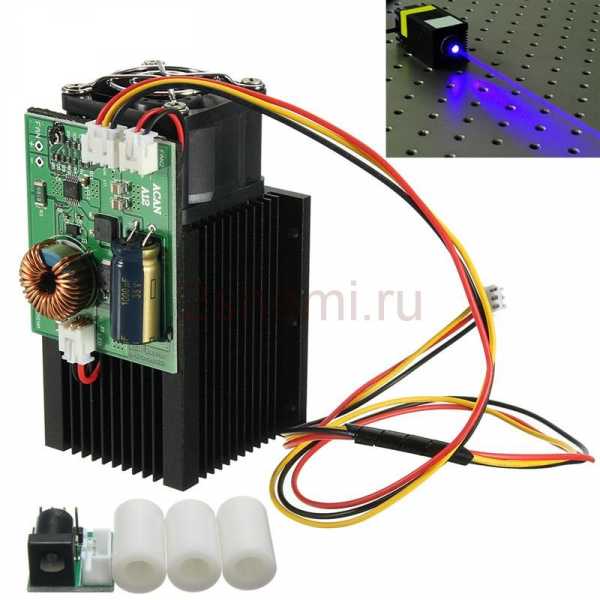

15 Вт лазерная головка

Лазер из Китая 15 ватт

Модель лазера: 570073
Размер: длина 50 мм х ширина 50 мм х высота 100 мм
Длина волны: 445 ~ 450 нм
Выходная мощность: импульсная 15 Вт, средняя 8 Вт
Частота модуляции: TTL модулированный, 0В-off 5В-on
Частота ШИМ <9 кГц
Рабочее напряжение: 12 В
Рабочий ток: I <5 A
Рабочая температура: 15-45С
Фокусное расстояние: 18 мм
Питание БП: 12 В 4 A
Цена около 320 долларов

По внешнему виду и конструкции модели на 5-15 ватт очень похожи, поэтому без маркировки или тестов трудно сразу определить мощность.

Схема подключения лазера

Схема питания лазерного модуля Схема питания лазерного модуля в ЧПУ

Подключаются модули к источнику постоянного напряжения 12 В, различаясь только током потребления. На станке для подачи питания служит специальный разъём на плате CNC, а при необходимости можно задействовать обычный импульсный блок питания, воткнув штекер в стандартное гнездо через такой переходник (идёт в комплекте).

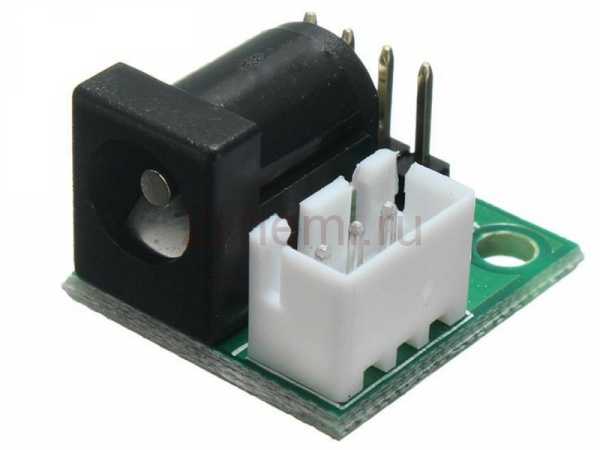

Переходник внешнего блока питания лазера

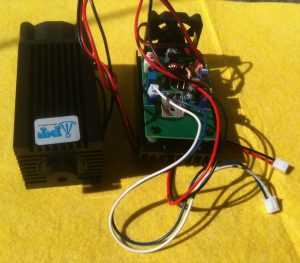

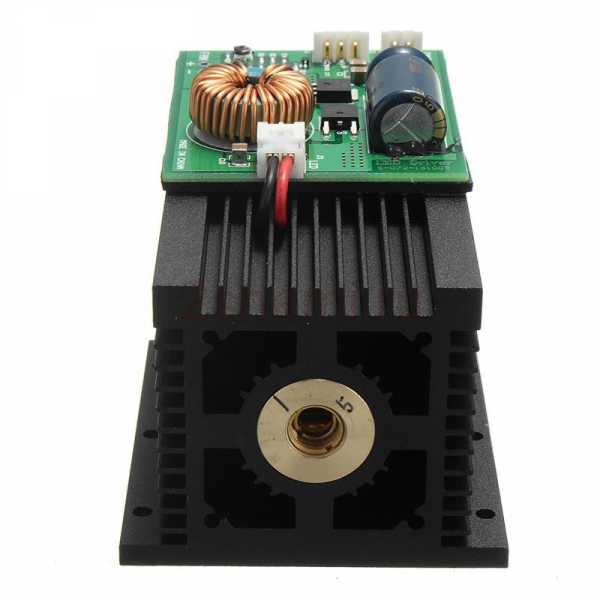

TTL управление осуществляется через специальный блок, с помощью ШИМ импульсов. Схемы нет, но вот фото этой платы с деталями в хорошем качестве.

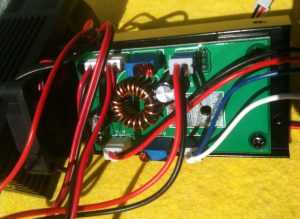

TTL БП плата

Какую выбрать мощность лазера

С самой мощной из доступных, 15-ваттной головкой, удаётся легко выполнять гравировку не только на дереве, но и почти на любом типе металла (одни поддаются выжиганию лучше — другие хуже). С лазером до 5 ватт получится гравировать и резать дерево, картон, пластик, кожу. Ну а модель на 1 ватт особым результатом не удивит — только картон и фанера.

Резка лазером — примеры

Примечание:

Головка будет выдавать 100% от интенсивности лазерного излучения, когда вы непосредственно подключите её к источнику питания 12 В. Не использовать более 10 минут в таком режиме, иначе лазер сгорит. Желательно чуть снизить питающее напряжение, хотя бы на 1 вольт — это существенно увеличит ресурс диода без заметного снижения мощности луча.

Отзывы покупателей о лазерных головках

Машинка упакована отлично +, Собрал действительно за 5 минут, даже не смотря в инструкцию +. Программное обеспечение на флешке, устанавливается элементарно, но нет на русском языке, пришлось посмотреть видео инструкцию +/ -. сам процесс гравировки как на видео, единственное на что нужно обратить внимание: простенький рисунок из папки тест на вложенном шаблоне, гравируется 10 минут (не быстро), а если что-то существенней — фото и размер со спичечный коробок более часа. Долго -. Качество гравировки, ну тут есть недочеты (пытался награвировать на ноже, ну скажем не очень получилось. И металл другой и не учел того что нож не ровный и фокусное расстояние из-за этого ушло), хотя можно их списать на мою неопытность. В целом неплохо. Поставил заслуженную 5.

Лазер каждый день работал хуже и хуже, в итоге не гравирует на металле, продавец не отвечает, узнала у других людей что эти лазеры теряют мощность через месяц, то есть это не первый случай, никому не советую покупать эту китайщину, деньги на ветер.

В описании рабочая зона не соответствует действительности, меньше где-то сантиметра на 2, когда режет картон то весь дым идет наружу, дышать не возможно. Подставка или сама конструкция немного не ровная, из-за чего фокусное расстояние везде получается разное. С резкой картона 1.5 мм справляется не плохо.

Купил 8w мощности и импульсно до 15w, фанеру 2 мм простреливает быстро, доставка около 20 дней и очень долго отправляется, возможно нет в наличии но всё качественно.

Товар соответствует требованиям по качеству. Если приспособиться, но можно качественно гравировать. Совет: 1. Даже в очках не смотреть на работающий лазер, 2. Устанавливать только на ровную поверхность, так как от толчков моторов происходит сдвиг. Жгёт не на всём, что и понятно: всего 15 ватт, фанеру 4 мм прожигает за 3-4 прохода.

Упакован отлично. Работает хорошо, гравирует, режет. Металл пробовал гравировать на присланном образце, получилось! Сам корпус сбитый, ровный. Программное обеспечение достаточно простое, есть подробная инструкция.

Видео использования лазера в станке ЧПУ

2shemi.ru

Делаем лазер из DVD привода своими руками в домашних условиях

Сделать мощный прожигающий лазер своими руками – несложная задача, однако, кроме умения пользоваться паяльником, потребуется внимательность и аккуратность подхода. Сразу стоит отметить, что глубокие познания из области электротехники здесь не нужны, а смастерить устройство можно даже в домашних условиях. Главное при работе – это соблюдение мер предосторожности, так как воздействие лазерного луча губительно для глаз и кожи.

Лазер – опасная игрушка, которая может нанести вред здоровью при его неаккуратном использовании. Запрещается направлять лазер на людей и животных!

Что потребуется?

Любой лазер можно разбить на несколько составляющих:

излучатель светового потока;
оптика;
источник питания;
стабилизатор питания по току (драйвер).

Чтобы сделать мощный самодельный лазер, потребуется рассмотреть все эти составляющие по отдельности. Наиболее практичным и простым в сборке является лазер на основе лазерного диода, его и рассмотрим в данной статье.

Откуда взять диод для лазера?

Рабочий орган любого лазера – это лазерный диод. Его можно купить почти в любом магазине радиотехнике, либо достать из нерабочего привода для компакт-дисков. Дело в том, что неработоспособность привода редко связана с выходом из строя лазерного диода. Имея в наличии сломанный привод можно без лишних затрат достать нужный элемент. Но нужно учесть, что его тип и свойства зависят от модификации привода.

Самый слабый лазер, работающий в инфракрасном диапазоне, установлен в CD-ROM дисководах. Его мощности хватает только для считывания CD дисков, а луч почти невидим и не способен прожигать предметы. В CD-RW встроен более мощный лазерный диод, пригодный для прожига и рассчитанный на ту же длину волны. Он считается наиболее опасным, так как излучает луч в невидимой для глаза зоне спектра.

Дисковод DVD-ROM оснащён двумя слабыми лазерными диодами, энергии которых хватает только для чтения CD и DVD дисков. В пишущем приводе DVD-RW установлен красный лазер большой мощности. Его луч виден при любом освещении и может легко воспламенять некоторые предметы.

В BD-ROM стоит фиолетовый или синий лазер, который по параметрам схож с аналогом из DVD-ROMа. Из пишущих BD-RE можно достать наиболее мощный лазерный диод с красивым фиолетовым или синим лучом, способным к прожигу. Однако найти для разборки такой привод достаточно сложно, а рабочее устройство стоит дорого.

Самым подходящим является лазерный диод, взятый из пишущего привода DVD-RW дисков. Наиболее качественные лазерные диоды установлены в LG, Sony и Samsung приводах.

Чем выше скорость записи DVD привода, тем мощнее установлен в нем лазерный диод.

Разбор привода

Имея перед собой привод, первым делом снимают верхнюю крышку, открутив 4 винта. Затем извлекают подвижный механизм, который находится в центре и соединён с печатной платой гибким шлейфом. Следующая цель – лазерный диод, надёжно впрессованный в радиаторе из алюминиевого или дюралевого сплава. Перед его демонтажем рекомендуется обеспечить защиту от статического электричества. Для этого выводы лазерного диода спаивают или обматывают тонкой медной проволокой.

Далее возможны два варианта. Первый подразумевает эксплуатацию готового лазера в виде стационарной установки вместе со штатным радиатором. Второй вариант – это сборка устройства в корпусе переносного фонарика или лазерной указки. В этом случае придётся приложить силу, чтобы раскусить или распилить радиатор, не повредив излучающий элемент.

Драйвер

К питанию лазера необходимо отнестись ответственно. Как и для светодиодов, это должен быть источник стабилизированного тока. В интернете встречается множество схем с питанием от батарейки или аккумулятора через ограничительный резистор. Достаточность такого решения сомнительна, так как напряжение на аккумуляторе или батарейки меняется в зависимости от уровня заряда. Соответственно ток, протекающий через излучающий диод лазера, будет сильно отклоняться от номинального значения. В результате на малых токах устройство будет работать не эффективно, а на больших – приведёт к быстрому снижению интенсивности его излучения.

Оптимальным вариантом считается использование простейшего стабилизатора тока, построенного на базе LM317. Данная микросхема относится к разряду универсальных интегральных стабилизаторов с возможностью самостоятельного задания тока и напряжения на выходе. Работает микросхема в широком диапазоне входных напряжений: от 3 до 40 вольт.

Аналогом LM317 является отечественная микросхема КР142ЕН12.

Для первого лабораторного эксперимента подойдет схема, приведенная ниже. Расчет единственного в схеме резистора производят по формуле: R=I/1,25, где I – номинальный ток лазера (справочное значение).

Иногда на выходе стабилизатора параллельно диоду устанавливают полярный конденсатор на 2200 мкФх16 В и неполярный конденсатор на 0,1 мкФ. Их участие оправдано в случае подачи напряжения на вход от стационарного блока питания, который может пропустить незначительную переменную составляющую и импульсную помеху. Одна из таких схем, рассчитанная на питание от батарейки «Крона» или небольшого аккумулятора, представлена ниже.

На схеме указано примерное значение резистора R1. Для его точного расчета необходимо воспользоваться вышеприведенной формулой.

Собрав электрическую схему, можно сделать предварительное включение и как доказательство работоспособности схемы, наблюдать ярко-красный рассеянный свет излучающего диода. Измерив его реальный ток и температуру корпуса, стоит задуматься о необходимости установки радиатора. Если лазер будет использоваться в стационарной установке на больших токах длительное время, то нужно обязательно предусмотреть пассивное охлаждение. Теперь для достижения цели осталось совсем немного: произвести фокусировку и получить узконаправленный луч большой мощности.

Оптика

Выражаясь по-научному, пришло время соорудить простой коллиматор, устройство для получения пучков параллельных световых лучей. Идеальным вариантом для этой цели будет штатная линза, взятая из привода. С её помощью можно получить довольно тонкий луч лазера диаметром около 1 мм. Количества энергии такого луча достаточно, чтобы насквозь прожигать бумагу, ткань и картон в считаные секунды, плавить пластик и выжигать по дереву. Если сфокусировать более тонкий луч, то данным лазером можно резать фанеру и оргстекло. Но настроить и надежно закрепить линзу от привода достаточно сложно из-за ее малого фокусного расстояния.

Намного проще соорудить коллиматор на основе лазерной указки. К тому же в её корпусе можно поместить драйвер и небольшой аккумулятор. На выходе получится луч в диаметре около 1,5 мм меньшего прожигающего действия. В туманную погоду или при обильном снегопаде можно наблюдать неимоверные световые эффекты, направив световой поток в небо.

Через интернет-магазин можно приобрести готовый коллиматор, специально предназначенный для крепления и настройки лазера. Его корпус послужит радиатором. Зная размеры всех составных частей устройства, можно купить дешевый светодиодный фонарик и воспользоваться его корпусом.

В заключение хочется добавить несколько фраз об опасности лазерного излучения. Во-первых, никогда не направляйте луч лазера в глаза людей и животных. Это приводит к серьёзным нарушениям зрения. Во-вторых, во время экспериментов с красным лазером надевайте зелёные очки. Они препятствуют прохождению большей части красной составляющей спектра. Количество света, прошедшее сквозь очки, зависит от длины волны излучения. Смотреть со стороны на луч лазера без защитных средств допускается лишь кратковременно. В противном случае может появиться боль в глазах.

Читайте так же

ledjournal.info

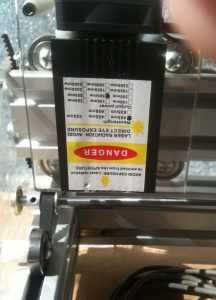

Замена лазера 500 мВТ на лазер 2 Вт на китайском лазерном гравере.

Данная запись создана по просьбе одного из читателей моего сайта. Юрию подарили лазерный гравер с лазером 500 мВт, сейчас он хочет установить лазер 2 Вт. В комментариях к данной записи попробуем разобраться и переделать его станок. Ниже публикую фотографии его лазерных модулей. Так же приглашаю всех читателей и тех кто , что то знает по данной теме, тоже оставлять комментарии по существу данного вопроса. Свои личные вопросы прощу здесь не задавать, любые комментарии не связанные с обсуждением переделки данного станка будут удаляться без объяснения причин.

лазер 2 ВТ

Драйвер лазера 2 Вт

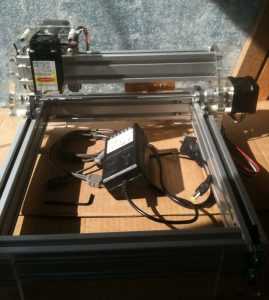

Китайский лазерный гравер

Лазер 500 мВт

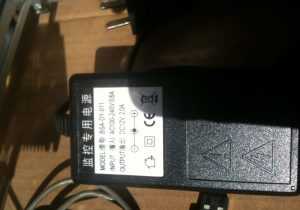

Блок питания станка

Китайский лазерный гравер

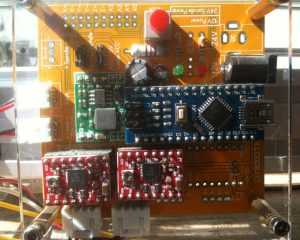

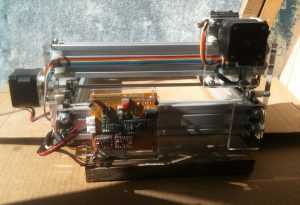

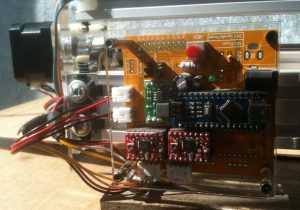

Платы управления станком

Провода к лазеру

Платы управления станком

instrumentotvet.ru

Лазер на красителях — Сайт LASER-COSMO

В косметологии используются разные виды лазеров, предназначенные для проведения самых разнообразных процедур – от эпиляции до омоложения. Специализация лазеров связана с их техническими параметрами: длиной волны, мощностью, длительностью импульса и т. д. Лазер на красителях обычно используют для лечения сосудистых патологий на различных участках лица и тела.

Принцип действия

Лазеры на красителях появились в 1966 году. Их активной средой являются растворы органических красителей в органических растворителях или воде. Главным преимуществом этих лазеров является то, что они могут работать в широком диапазоне светового спектра – от ближнего инфракрасного до ближнего ультрафиолетового.

При этом лазер на красителях может работать в непрерывном, импульсном или импульсно-периодическом режимах. Его легко и плавно можно перестроить на другую длину волны.

Свойства лазера на красителях зависят от свойства их активной среды – органического красителя, обладающего интенсивной окраской, то есть поглощением в видимой области спектра. Длина волны может меняться в пределах 322-1260 нм, для этого достаточно заменить кювету с раствором красителя.

Использование в косметологии

Лазер на красителях (PDL) считают «рабочей лошадкой», которую часто используют врачи в клиниках для устранения следующих проблем:

винные и родимые пятна;
гемангиомы;
розацеа;
лентиго;
веснушки;
невусы;
себорейный кератоз;
шрамы пост-акне;
травматические, эритематозные и гипертрофические рубцы.

Лазер на красителях излучает длину волны, которая максимально поглощается гемоглобином. Лазерная энергия преобразуется в тепловую, что приводит к коагуляции кровеносных сосудов. Кровь перестаёт циркулировать в повреждённых сосудах и они постепенно рассасываются, а на их месте формируются здоровые капилляры. Таким образом происходит удаление различных сосудистых патологий.

При борьбе с различными шрамами и рубцами запаивание кровеносных сосудов приводит к тому, что рубцы перестают получать питание, уменьшаются в размерах, становятся более мягкими и эластичными.

Для лечения пигментных пятен подбирается длина волны, которая поглощается меланином и приводит к его разрушению. Мельчайшие частички пигмента затем выводятся из организма естественным путём.

laser-cosmo.ru
