самолет Моран, история разработки, эксплуатация, боевое применение, характеристики
В 30-е годы 20-го века стали появляться сверхмощные авиационные силовые агрегаты, развивавшие более 1000 л.с. Под эти моторы авиаконструкторы начали разработку самолёты. Первые самолёты начали появляться в середине 30-х годов, их можно было считать самолётами нового поколения, или «новой волны», как они назывались в то время. Главной чертой этих летательных аппаратов были планеры типа моноплан, закрытые кабины пилотов и убирающиеся шасси.
Ярким представителем этой новой волны среди истребителей был знаменитый, и хорошо известный у нас, Messerschmitt Bf.109. Первые Мессеры оснащались двигателями мощностью 720 л.с. и имели максимальную скорость 465 км/час на высоте 4000 км.
История разработки
Параллельно с работами в Германии разработка новых истребителей начались и в других развитых промышленных странах, в том числе и во Франции. Эти работы начались с технического задания, которое было подготовлено Министерством авиации Франции в конце 1935 года.
По этому заданию во Франции провели конкурс, на который вышло сразу шесть боевых машин:
- Bloch MB.150;
- Bleriot-SPAD S.710;
- Loire 250;
- Nieuport Ni.160;
- Dewoitine D.513;
- Morane-Saulnier MS.406.
Среди этих самолётов, победителями в конкурсе стали два истребителя, Моран-Солнье и Ньюпор. Однако вскоре из-за постоянных аварий и поломок из гонки выбыл представитель компании Ньюпор. Таким образом, победителем конкурса стал Morane-Saulnier MS.406. Правда, прототип истребителя, который участвовал в конкурсе, носил название MS.405.
Первая машина оснащалась двигателем Hispano-Suiza 12Y, мощностью 860 л. с.
Она осуществила свой первый полёт 8 августа 1935 года. За штурвалом машины был лётчик-испытатель М. Детройя. В 1937 году машина была передана для испытаний в войска. В этом же году, после того как на истребителе был установлен трёхлопастной винт, он сумел развить скорость 482 км/ч.
Кроме хороших лётных характеристик истребитель был ещё и очень хорошо вооружён. Его вооружение состояло из одной пушки калибром 20 мм Hispano-Suiza HS-404 и двух пулемётов MAC 1934 калибром 7,5 мм.
К началу 1938 года было сделано 15 единиц установочной серии, которые отправились для расширенных испытаний во Французские ВВС. Так же был изготовлен ещё один самолёт, который стал эталонным для будущей большой серии самолётов.
Первый заказ на серийное производство был размещён так же в 1938 году на государственном предприятии SNCAO в Нанте, и он состоял из 50 машин.
Вслед за ним, в этом же году, был размещён заказ ещё на 80 машин. Далее последовал большой заказ, который был, размещён на двух заводах, упомянутом выше SNCAO, и на заводе Morane-Saulnier. Хотели разместить заказ ещё на двух заводах, но потом от этой идеи отказались.
Главной причиной, которая тормозила выпуск истребителей, стала нехватка силовых агрегатов. Для решения этой проблемы французы даже пытались организовать закупки моторов за границей (двигатели Hispano-Suiza 12Y по лицензии производились во многих странах мира, даже в СССР). Однако существенных поставок из-за границы добиться так и не удалось.
Из Чехословакии, до её оккупации, было поставлено 80. СССР поставлять моторы Франции отказался, а Швейцария, с которой то же договорились, так и не успела организовать выпуск движков, до разгрома Франции.
Но как бы там ни было, со временем все проблемы были устранены, и производство вышло на запланированные объёмы. Истребитель Morane-Saulnier MS 406 производился до марта 1940 года. За период производства было выпущено 1098 MS 405 и MS 406. С этими показателями, до сегодняшнего дня, данный самолёт является самым массовым французским истребителем.
Эксплуатация
Перед войной, во многих странах мира, в частности в СССР, внедрение в войска новых моделей самолётов тормозилось сложностью с переучиванием лётчиков, привыкших летать на старых машинах. С Мораном такой проблемы не было. Этот истребитель французские лётчики настолько легко осваивали, что даже не потребовалось создавать учебные машины.
Самолёты имели малую нагрузку на крыло, благодаря этому у него была очень хорошая манёвренность на горизонталях.
Кроме этого MS 406 имел низкую посадочную скорость. Однако были у машины и существенные недостатки. На ней отмечался перегрев двигателя. При этом это был конструктивный недостаток. Дело в том, что для того чтобы развить скорость 450 км/час и более, нужно было втянуть радиатор в фюзеляж, а это, в свою очередь, приводило к перегреву мотора.
Из других конструктивных недостатков, выявленных в ходе эксплуатации, лётчики отмечали самопроизвольный выпуск шасси и радиатора, в ходе выполнения фигур высшего пилотажа. На больших высотах случалось замерзания пулемётов из-за чего они переставали стрелять. Сами пулемёты критиковались за недостаточный боезапас из-за магазинного питания. Не было у самолётов и бронеспинок. Однако этот недостаток устраняли сами лётчики.
Боевое применение
В сентябре 1939 года, началось вторжение Германии в Польшу. В ответ на это Франция объявила войну Германии, началась «Странная война». В это время в составе французской авиации находилось 557 Моранов. В ходе этого этапа боевых действий, воздушные бои происходили редко. Но даже в тех немногочисленных стычках между немецкими и французскими самолётами стало ясно, что Мораны устаревшие машины и противодействия немецким Мессершмиттам оказать не могут.
Сравнение характеристик MS 406 и Bf.109E:
Характеристики/самолёт | MS 406 | Bf.109E |
---|---|---|
Размах крыла, м | 10,61 | 9,85 |
Длина, м | 8,13 | 8,64 |
Взлётная масса, кг | 2470 | 2510 |
Двигатель | Hispano-Suiza 12Y | Daimler-Benz DB 601 A |
Мошность, л. с. | 860 | 1000 |
Максимальная скорость у земли, км/ч | 320 | 464 |
Максимальная скорость на высоте, км/ч | 486 | 532 |
Потолок практически, м | Потолок практически, м | 10450 |
Вооружение: | 1 × 20 мм пушка Hispano-Suiza HS.404 2 × 7,5 мм пулемёта MAC 1934 | 4×7,92-мм пулемёта MG 17 |
В это время основным истребителем Люфтваффе являлся Bf.109E, оснащённый двигателем Daimler-Benz DB 601 A, мощностью 1000 л. с. С этими силовыми агрегатами немецкие боевые машины имели максимальную скорость, большую, чем у французов на 75-80 км/ч. Кроме этого Мессеры имели лучшую скороподъёмность.
Таким образом, практически любой воздушный бой между французским и немецким истребителем заканчивался однозначно. С бомбардировщиками, у Моранов, было получше. Правда, не со всеми, бомбардировщик Dornier Do-17z имевший скорость 410 км/ч, частенько, мог от Морана уйти. Тут сказывался перегрев мотора на высоких скоростях. Всего за время «Странной войны» Франция потеряла 14 MS 406.
На момент начала активных боевых действий против Германии, в мае 1940 года, в частях находилось порядка 800 боевых машин, ещё 135 Моранов находилось во французских колониях. Всего, вместе с теми самолетами, которые находились в резерве, на 1 мая 1940 года во Франции насчитывалось 1070 истребителей.
Несмотря на все недостатки, опытные французские пилоты могли на Моранах добиться значительных успехов.
Так 8 июня 1940 года в бою против 11-и Messerschmitt Bf.109Е , лётчики эскадрильи GCI/2 сумели сбить сразу 9 немецких самолётов, потеряв при этом всего 2.
Ещё один удачный бой Моранов, который вошёл в исторические анналы, состоялся, ранее, 13 мая 1940 года. 6 MS 406 сумели сбить столько же двухмоторных немецких истребителей Messerschmitt Ме 110, не потеряв, при этом, ни одного.
Резюмируя опыт боевого применения во Французских ВВС, можно сказать, что именно эти истребители доставили Люфтваффе наибольшие проблемы, правда, не из-за своих технических характеристик, а из-за своей многочисленности. На счету Моранов числится треть всех сбитых немецких самолётов в ходе завоевания Франции.
Использование Morane-Saulnier MS 406 за пределами Франции
После разгрома Франции на территории контролируемой правительством Виши осталось четыре сотни Моранов. Однако, по договору с Гитлером, Франция должна была кардинально сократить свои ВВС. Таким образом, истребители стали выводиться из состава строевых частей и частично переделываться по стандартам MS 410.
Если во Франции Мораны были выведены из состава ВВС, то те которые находились в колониях и не подпадали под санкции, продолжали нести службу, и поучаствовали в боевых действиях.
В конце 1940 года Сиам (современный Таиланд) решил отхватить часть колоний уже разгромленной Франции в Индокитае. В это время на вооружении ВВС Таиланда стояли американские истребители Curtiss H.75N Hawk. Между этими самолётами был зафиксирован один воздушный бой, правда, с неясным результатом. По утверждению Таиландцев им удалось сбить 2 французских истребителя, но французы эти данные отрицают.
Весной 1941 года началось наступление английских войск в Сирии, которая на тот момент была колонией Франции. О боях между английскими и французскими самолётами данных нет, но известно, что большинство Моранов которые базировались в Ливанской Раяке были уничтожены. То ли на земле, то ли в результате воздушных боёв.
Такая же ситуация сложилась и на Мадагаскаре, туда союзники вторглись в начале 1942 года. В это время на острове базировалось 17 Моранов. К концу года в результате боёв из них осталось только 3. Успехи французов были более чем скромные. За всё время боёв в районе Мадагаскара Моранам удалось сбить только один палубный самолёт Grumman F4F, носивший в английских ВВС название «Мартлет» (Ласточка).
В конце 1942 года Германия полностью оккупировала Францию. В это время в качестве трофеев им досталось всего 40 МС 406. Большинство этих машин было передано Хорватии и несколько штук были переданы в учебные части.
Кроме Франции, гораздо дольше Мораны служили в ВВС иностранных государств.
45 самолётов было поставлено в Турцию, где они прослужили до начала 50-х годов. Ещё 20 машин были поставлены в Болгарию, где они могли теоретически участвовать в боях, однако данных об их боевом применении в Болгарских ВВС история не сохранила.
Мораны в ВВС Швейцарии
Но самое большое представительство Моранов было в Швейцарии. Эта горная страна купила лицензию на производство французских машин и наладила их выпуск. В Швейцарии производилась модификация Morane-Saulnier MS 406Н. Главным отличием швейцарских Моранов от французских было иное вооружение. На самолётах стояли пулемёты собственного производства калибром 7,49 мм. В Швейцарии машина получила название EFW (DoFlug) D-3800. Оригинальная машина активно производилась только в 1940 году, за этот год было построено 82 истребителя.
Осенью 1940 года, в Швейцарии, машина подверглась глубокой модернизации, на неё был установлен новый двигатель “3aypep” НS-51, развивавший мощность 1060 л. с. Кроме этого, у неё усилили фюзеляж, установили стационарный радиатор, позволивший забыть о проблемах с перегревом мотора из-за убирающегося узла, и поставили кабину с бронестеклом. Данный самолёт сумел достичь максимальной скорости 523 км/ч. Новая машина получила название EFW (DoFlug) D-3801 и до конца 1943 года было построено 110 таких истребителей.
После этого был год перерыва в производстве, за который швейцарцы хотели найти более современный самолёт для своих ВВС. Но так как война шла полным ходом, и такой важный ресурс ни кто продавать не собирался, швейцарцы вынуждены были возобновить производство лицензионных Моранов, и до конца войны их было построено ещё 97 экземпляров.
После окончания Второй Мировой Войны часть D-3800 ВВС Швейцарии были переведены в учебные части, а часть была переоборудована по программе D-3801 и переделана в штурмовики.
На самолётах появились подкрыльевые пилоны для неуправляемых ракет и новая американская радиостанция. В таком виде самолёты прослужили вплоть до 1959 года.
Служба Моранов в ВВС Финляндии
Эта страна в отличие от Швейцарии не выпускала Мораны по лицензии, зато именно в Финляндии у них была бурная боевая жизнь, уступающая только таковой во Франции.
Поставка истребителей в Финляндию началась ещё в 1939 году во время Зимней войны, тогда французы поставили в эту страну 50 машин. Боевые действия они начали практически сразу, уже в феврале 1940 года. В ходе боёв с Советскими самолётами финским пилотам удалось сбить 14 наших боевых машин, в основном устаревших ТБ-3. При этом ни один Моран финнами потерян не был.
В 1941 году, в Финляндию, уже Германия поставила дополнительно 27 трофейных французских истребителей. Самолёты из Германии поставлялись уже модернизированными, на них ставилось хвостовое колесо, дополнительное бронирование и некоторое иное немецкое оборудование. Последнюю поставку, из 30-и Моранов, совершило уже правительство Виши вначале 1942 года.
В этом же, 1942 году, стало ясно, что истребители уже не соответствуют требованиям времени и финны приняли решение провести модернизацию своих самолётов по немецкому образцу. В ходе этих работ кроме вышеописанных операций на машины устанавливали ещё и советские 1100-сильные двигатели М-105П. Эти силовые агрегаты являются доработанными в СССР лицензионными моторами Hispano-Suiza 12Y, поэтому на Мораны они ставились сравнительно свободно.
Двигатели появились в Финляндии со сбитых советских самолетов, которые они бережно восстановили.
Истребители с этими двигателями получили название Mörkö Moraani (Моран-оборотень). Кроме нового силового агрегата на Оборотни устанавливалось ещё и более мощное вооружение, кроме пулемётов в крыльях, в развале цилиндров двигателя ставилась 20 мм немецкая авиапушка MG 151/20. Самолёты в ВВС Финляндии стояли на вооружении и после войны, последние были списаны только в 1948 году.
Заключение
На начало войны основной парк отечественных истребителей состоял из И-16. Машины, без сомнения, выдающейся, но не тянущей на звание полноценного истребителя «новой волны». Её можно считать переходной моделью. Итог известен.
Приблизительно такая же ситуация была и во Франции. Хоть по всем формальным признакам Моран был истребителем «новой волны», но до полноценных современных истребителей то же как и И-16, не дотягивал.
Перед самой войной во Французские ВВС уже пошли полноценные современный истребители, ни чем не уступающие немецким конкурентам.
Это были самолёты Dewoitine D.520. Но их было слишком мало и влияния на исход войны они оказать не смогли.
Судя по всему, французы при выборе победителя конкурса 1935 года совершили ошибку, ведь Девуаттин на него так же представил прообраз будущего лучшего истребителя Франции. Но тот даже не вышел во второй тур. Если бы французы не были столь близорукими, вполне возможно, итог войны за Францию был бы иным. Хотя история не имеет сослагательного наклонения.
Видео
warbook.club
Истребитель Моран-Солнье MS.406 | Военное оружие и армии Мира
Середина 1930-х годов была временем больших изменений в конструкции боевых самолетов. Хотя монопланы не были новинкой, но сочетание мощного вооружения, убираемого шасси и большой скорости стало революционным. Первым таким истребителем был советский И-16, чуть позже подобные машины появились в Британии и Франции. Большой проблемой французской авиапромышленности того времени была ее крайняя раздробленность и как результат — слабость. Многие КБ обладали лишь опытным производством, способным построить прототип, но не были в состоянии в короткий срок произвести сотни и тысячи серийных машин. Именно такой была история MS.406.
ПОТЕРЯННОЕ ВРЕМЯ
Понимание необходимости сделать решительный шаг пришло к французским ВВС в 1934 году. Ответом фирмы «Моран-Солнье» на опубликованные технические требования стал проект MS.405 — детище конструктора Поля-Рене Готье. Первый прототип был готов очень скоро — уже 8 августа 1935 года он совершил первый полет. Но дальше дела пошли крайне медленно — второй прототип взлетел лишь в январе 1937 года. Новые машины показали неплохие результаты, но стало ясно, что, хотя потенциал развития есть, необходимо многое улучшить — и фирма получила заказ на 16 предсерийных самолетов, уже под обозначением MS.406, каждый из которых служил для отработки тех или иных идей по улучшению проекта.
Первые серийные самолеты появились только в конце 1938 года, после дополнительных испытаний. ВВС Франции оценивало свои потребности почти в 1000 машин — с такими объемами фирма справиться была не в состоянии, и производство MS.406 развернулось на национализированном заводе SNCAO.

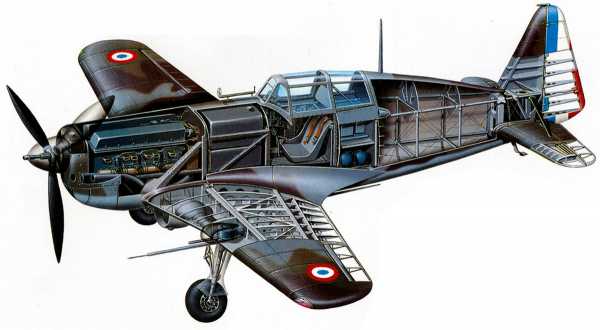

Самолет представлял переходную конструкцию от деревянно-полотняных машин начала 1930-х к более поздним цельнометаллическим. Передняя часть фюзеляжа имела обшивку из композитного материала — фанеры, склеенной с тонким листом дюраля. Задняя часть представляла ферму из труб, поверх которой было натянуто полотно. Радиатор самолета выпускался на малой скорости и убирался на большой, но этот механизм часто давал сбои. Пулеметы в крыле располагались вполне традиционно, но их боезапас размещался в барабанах, что потребовало «испортить» крыло большими обтекателями. Пушка размещалась между двумя блоками цилиндров и стреляла через полый вал винта — так удалось забыть о синхронизаторе.
Массовые поставки серийных MS.406 начались лишь в 1939 году, к сентябрю в строю было уже более 500 машин. Но ВВС получали уже весьма устаревший самолет — к этому моменту у англичан стоял на вооружении «Спитфайр», а у немцев -BF.109E, оба значительно превосходили «Моран» не только по скорости, но и по вооружению. В попытке исправить положение Готье разработал проект значительного улучшения летных данных путем незначительных переделок. Этот самолет, обозначенный MS.410, имел большую скорость, лучшее и более мощное вооружение (четыре пулемета) и исправленный радиатор охлаждения. Для переделки имеющихся MS.406 выпускали комплекты, но время было упущено, и когда Франция была побеждена, успели сделать лишь несколько MS.410.
В Швейцарии MS.406 выпускали по лицензии под обозначением D.3800 (86 штук), а его улучшенный вариант (аналог MS.410) — как D.3801 (207). В общей сложности выпуск во Франции составил 1096 самолетов (включая экспортные заказы).
ПРОТИВ ВСЕХ
Во время «Странной войны» французские MS.406 охотились на редкие самолеты-разведчики и порой участвовали в стычках с истребителями. Настоящая война началась 10 мая 1940 года, когда немцы нанесли массированный удар. «Мораны», будучи самыми массовыми на тот момент французскими истребителями, активно участвовали в боях в отчаянных попытках переломить ход блицкрига. В общей сложности им удалось сбить около 150 самолетов врага, но и потери были очень высоки — в бою с BF.109 у него было мало шансов, более того, порой им не хватало скорости и вооружения даже для борьбы с немецкими бомбардировщиками.
После капитуляции небольшое число MS.406 продолжало нести службу в составе ВВС Виши в самых отдаленных уголках обширной французской империи, и большинству из них довелось повоевать. В январе 1941 года «Мораны» провели несколько боев против ВВС Сиама (Таиланда) во время малоизвестной локальной войны, а в июне 1941 года MS.406 активно сражались против англичан в Сирии, Наконец, в мае — ноябре 1942 года последние вишистские MS.406 пытались отразить атаку и десант англичан на Мадагаскаре.
В ноябре 1939 года в Европе началась еще одна война — СССР напал на Финляндию. Франция (как и многие европейские страны) помогла финнам, и в начале 1940 года отправила 30 MS.406. В бой они вступили только в феврале, когда до конца войны оставалось менее месяца. В 1941 году война с СССР возобновилась, и «Мораны» приняли в ней самое активное участие.
В 1942-1943 годах у немцев приобрели еще 57 трофейных машин; среди них было и 11 MS.410. Они воевали до 1944-го, когда устарелость самолета стала совершенно очевидной. К тому времени финны сумели создать собственный вариант машины — «Морко-Мораани» («Моран-оборотень») — поразительное сочетание французского самолета, советского мотора М-105П и немецкой 20-мм пушки MG 151. Самолет оказался вполне удачным, но переоборудовать успели лишь несколько штук. Швейцарские «Мораны». несмотря на нейтральный статус страны, часто поднимались на перехват «залетных» нарушителей (с обеих сторон) и даже сбили несколько из них.
Кроме того, несколько десятков MS.406 оказались в ВВС Турции и Хорватии. Польша, Литва, Китай заказали их, но не успели получить. Немцы и итальянцы использовали трофейные машины для тренировки.
Оставить эмоциюНравится Тронуло Ха-Ха Ого Печаль Злюсь
4041warfor.me
ИстребительMorane-Saulnier© Михаил Быков Ms.406 из состава LeLv 28, ВВС Финляндии, пилот У.Лехтовара, зима 1940 г. Первый предсерийный самолет впервые поднялся в воздух 3 февраля 1938 года, а четвертый MS.405, оборудованный двигателем жидкостного охлаждения Испано-Сюиза HS 12Y31 мощностью 860 л.с., был облетан 20 мая. Именно четвертый экземпляр машины послужил образцом для крупносерийного истребителя MS.406C1 (последние буква и цифра в наименовании буквально означали «одноместный истребитель»). Этот истребитель впервые во Франции был оборудован убирающимся шасси и закрытой кабиной пилота. В развале блока цилиндров мотора монтировалсь одна 20-мм пушка Испано-Сюиза HS.9 или HS.404 с запасом 60 снарядов (иногда замененная 7,5-мм пулеметом МАС1934 с боезапасом 300 патронов из-за нехватки пушек) и два 7,5-мм пулемета MAC 1934 в плоскостях крыла с запасом по 300 патронов на ствол в барабанных магазинах. В целом самолет отличался довольно консервативной, устаревшей конструкцией. По распоряжению министерства авиации выпуск самолетов MS.406 наладили на национализированном заводе SNCAO в Бужена, однако до конца 1938 года предприятие построило всего 27 истребителей этого типа. После завершения строительства предсерийных машин в декабре 1938 года к производству MS.406 подключился также завод фирмы «Моран-Солнье» в Пюто. Всего оба предприятия изготовили для ВВС Франции 1037 самолетов MS.406. Последний «Моран» покинул сборочный цех завода в Пюто в июне 1940 года. Довольно существенную роль сыграли «Мораны» в финских ВВС. Когда Финляндия в декабре 1939 года вступила в «зимнюю войну» с СССР, правительства Англии и Франции тут же оказали ей военную помощь. Из рук французов финны получили 30 новеньких истребителей MS.406, из которых сформировали группу Hlelv 28 под командованием майора Юсу. Боевые действия группа начала 4 февраля 1940 года и до подписания перемирия занесла на свой счет 16 воздушных побед. При этом один финский самолет был уничтожен, а 10 оказались совершенно небоеспособными из-за полученных в боях повреждений. После падения Франции еще 27 «Моранов» (в том числе несколько MS.410) поставили Финляндии немцы, и в преддверии новой войны с СССР финны отремонтировали и основательно модернизировали все французские машины, устранив многие их недостатки. Доработки включали установку немецкого коллиматорного прицела и радиооборудования, частичную замену гидравлических и пневматических систем, а также монтаж бронеспинки кресла пилота. В итоге финские MS.406 с успехом противостояли в воздухе устаревшим советским истребителям И-16 и И-153, использовавшимся на Карельском фронте до 1943 года. Благодаря пушечному вооружению «Мораны» применялись и для штурмовки наземных целей, а также охотились за паровозами, осуществлявшими снабжение советских войск по Кировской железной дороге. Зимой 1943 года в Финляндию поступила последняя партия MS.406 (30 штук) от немцев, но к тому времени новые советские истребители уже полностью господствовали в небе над Карелией. В тщетной попытке изменить сложившуюся ситуацию финские специалисты коренным образом модернизировали «Моран», оснастив его трофейным советским двигателем М-105 мощностью 1100 л.с. Более мощный мотор потребовал существенного увеличения поверхности радиаторов, поэтому передняя часть фюзеляжа самолета приобрела совершенно иной вид. Первый усовершенствованный истребитель, названный «Мёрко-Моран» («Моран-оборотень»), был готов к испытаниям в августе 1943 года и по сравнению со своим предшественником продемонстрировал гораздо лучшую скороподъемность и возросший потолок. Максимальная скорость самолета увеличилась до 525 км/ч. В качестве вооружения монтировались 12,7-мм пулемет БС в развале блока цилиндров двигателя и 7,5-мм французские пулеметы в крыле. Серийный выпуск «Мёрко-Моранов» разворачивался очень медленно, так как финны не имели развитой авиапромышленности, и до капитуляции Финляндии в сентябре 1944 года заводской цех покинуло только около десятка таких машин. После подписания перемирия они, наряду с другими «Моранами», участвовали в боях уже против немецких войск. К моменту окончания войны в Европе финские ВВС располагали 40 «Моранами» разных вариантов, и последние из них использовались в учебных целях до 1952 года.
Источники
|
www.airpages.ru
Моран-Солнье MS.405/406/410 | Красные соколы нашей Родины
Самолет Моран-Солнье MS-405, к началу Второй мировой войны считавшийся стандартным истребителем ВВС Франции, ведет свою родословную с 1934 г., когда был объявлен конкурс на новый одноместный истребитель со скоростью не менее 450 км/ч, вооруженный 1-2 20-мм пушками. В конкурсе участвовали практически все французские авиастроительные фирмы, но до стадии прототипов допустили лишь проекты «Ньюпор-Деляж» и «Моран-Солнье». Самолет последней, получивший обозначение MS.405C1, был спроектирован под руководством М. Готье. Он представлял собой довольно архаичный в технологическом отношении (с ферменной схемой набора фюзеляжа) моноплан с убирающимся шасси и 12-цилиндровым двигателем жидкостного охлаждения HS 12Y, приспособленным под установку пушки в развале цилиндров.
Первый прототип с мотором HS 12Ygrs вышел на испытания 8 августа 1935 г., а 20 января 1937 г. начались испытания второго прототипа с мотором HS 12Ycrs и доработанным крылом. Несмотря на его катастрофу 29 июня 1937 г., изделие «Моран-Солнье» признали победителем в конкурсе.
Уже в марте 1937 г. был выдан заказ на 15 предсерийных машин, а к концу 1938 г. началась поставка серийных самолетов. Подавляющее большинство истребителей (до 90 %) построил завод SNCAS в Буженэ, остальные были выпущены фирмой-разработчиком на предприятии в Пуатье.
Технические характеристики самолета Morane-Saulnier MS.460C1
- Двигатель: HS 12Y-31
- мощность, л.с.: 860
- Размах крыла, м.: 10,62
- Длина самолета, м.: 8,17
- Высота, м.: 2,71
- Площадь крыла, кв. м.: 17,10
- Масса, кг:
- пустого самолета: 1893
- нормальная взлетная: 2426
- Максимальная скорость, км/ч: 486
- Скороподъемность, м/с: 13
- Потолок, м.: 9850
- Дальность полета, км.: 1000
Основные модификации Моран-Солнье MS.405
- MS.405C1 — первые 3 предсерийные машины, выпущены с февраля 1938 г.
- MS.406C1 предсерийные — 12 самолетов, изготовленных в мае-декабре 1938 г. Использовались для испытаний, комплектовались различными двигателями и не все имели пушки.
- MS.406C1 — основной серийный вариант. Двигатель HS 12Y-31 (860 л.с). Вооружение — 20-мм пушка HS S9 (устанавливалась на самолетах, выпущенных до марта 1939 г.) или HS 404 (боекомплект 60 снарядов), стреляющая через вал винта, и 2 7,5-мм пулемета MAC 1934 (по 300 патронов) в крыле. В процессе серийного производства вносились некоторые изменения — так, с октября 1939 г. устанавливалась бронеспинка сиденья пилота, были усилены фюзеляж и оперение. Выпущено 1084 самолета (27 в 1938 г., 932 в 1939 г. и 125 в 1940 г.).
- MS.410C1 — применен новый радиатор, реактивные выхлопные патрубки двигателей, коллиматорный прицел, а также новые консоли крыла, в которых установлены 4 7,5-мм пулемета (боекомплект по 550 патронов на ствол). Переделывались из MS.406C1. Было изготовлено 150 модификационных комплектов, но переделано лишь 70 самолетов (большинство — уже после капитуляции Франции).
- MS.450C1 — модифицированный вариант с улучшенной аэродинамикой, двигателем HS 12Y-51 и увеличенным до 4 количеством пулеметов. Разрабатывался в соответствии с требованиями 1937 г. на новый истребитель. Построено 3 прототипа, первый из которых испытывался с апреля 1939 г. Серийно не строился — проиграл конкурс «Девуатину» D.520C1.
- D-3800 — вариант для ВВС Швейцарии (французское обозначение MS.406H). Двигатель — HS 12Y-77 (860 л.с), выпускавшийся по лицензии фирмой «Заурер». Вооружение — 1 20-мм пушка HS 404, 2 7,65-мм пулемета FFK. Поставлено 2 самолета из Франции, ещё 82 собрано по лицензии швейцарской фирмой EFW (80 с сентября 1939 г. по июль 1940 г. и 2 в 1942 г.).
- D-3801 — дальнейшее развитие истребителя для Швейцарии (французское обозначение MS.412). Двигатель HS 12Y-51 (HS 12YS-1) мощностью 1000 л.с. Выпуск фирмой EFW начался в 1941 г. Построено 207 самолетов, из них 17 последних собраны из запчастей в 1947-1948 гг. В 1944 г. под этот стандарт доработаны все D-3800.
- D-3802 — швейцарская модификация MS.450C1. Разработана на фирме «Дофлюг» под руководством Х.И. Штудера. Двигатель HS 12YS-2 (1260 л.с). Прототип вооружен 1 пушкой HS 404 (140 снарядов) и 4 пулеметами FFK (по 480 патронов) на серийных машинах крыльевые пулеметы заменены 2 пушками HS 404 (по 90 снарядов). В 1944-1946 гг. построены 1 прототип D-3802, 12 серийных D-3802A и 1 D-3803 (с каплевидным фонарем кабины и двигателем HS 12YS-3 мощностью 1450 л.с).
- «Мёрко Мораани» («Мора-оборотень») — финская модернизация MS.406/410 путем установки трофейных советских двигателей М-105П (1100 л.с). При этом в развале цилиндров монтировался советский же 12,7-мм пулемет БС. С августа 1943 г. до конца 1944 г. фирма VL модернизировала около 40 самолетов (по другим данным — лишь 15 машин).
Боевое использование Моран-Солнье MS.406
Во французских ВВС первыми начали получать MS.406C1 ещё в 1938 г. группы GC I/7 и I/6. К сентябрю 1939 г. в строю было 12 групп, вооруженных такими машинами (573 самолета), но к тому времени MS.406C1 во многих отношениях уже не отвечал требованиям времени. Своему главному противнику — Bf 109Е — он уступал в скорости и скороподъемности. Слишком малым считался боекомплект пушки, а установленные на большинстве самолетов винты изменяемого шага «Шовьер» были несовершенными. Во время «странной войны» в боях было потеряно 14 MS.406C1.
К началу германского блицкрига на Западе истребительная авиация Франции находилась в стадии перевооружения более совершенными истребителями D.520 и MB. 152, но MS.406C1 оставался весьма распространенным типом — в метрополии на них летало 14 групп, 4 — в Северной Африке, одна — в Ливане. Заказанные Китаем 12 самолетов MS.406 в мае 1940 г. были конфискованы губернатором Индокитая и поступили на вооружение двух колониальных эскадрилий. Также были конфискованы и переданы ВВС Франции 13 самолетов MS.406L, построенных для Литвы. 160 самолетов, заказанных Польшей, также не успели попасть по назначению — на них во время кампании во Франции воевали польские пилоты, сумевшие эвакуироваться на Запад.
В боях мая-июня 1940 г. в полной мере вскрылись недостатки MS.406C1 как истребителя. Попытки же использовать самолет в качестве штурмовика привели к значительным потерям из-за уязвимости двигателя жидкостного охлаждения. В общей сложности в мае-июне 1940 г. «мораны» французских ВВС одержали 189 подтвержденных и 91 предположительную победу. Лучший показатель был у группы GC III/1, записавшей на свой счет 30 подтвержденных и 4 предположительные победы. Собственные потери составили примерно 450 MS.406C1, из них 150 сбито в воздушных боях, остальные уничтожены на земле либо брошены при отступлении.
В составе ВВС Виши MS.406C1 были достаточно быстро сняты с эксплуатации. Они остались лишь на заморских территориях: в Ливане (группа GC I/7), Индокитае, а также на Мадагаскаре, куда в январе 1941 г. прибыла эскадрилья ЕС 2/565. Самолеты, находящиеся в Индокитае, в январе 1941 г. приняли участие в конфликте с Сиамом, сбив 4 вражеских самолета и потеряв 3 своих. Уцелевшие MS.406C1 в этом регионе были списаны по износу в 1944 г. На Мадагаскаре самолеты ЕС 2/565 в мае 1941 г. пытались противостоять британскому десанту, сумев сбить 1 самолет ценой потери 4 своих. Группа GC I/7 в мае-июне 1941 г. участвовала в отражении британских налетов на французские аэродромы в Ливане, сбив 2 самолета и одержав ещё 2 неподтвержденные победы. Около дюжины MS.406C1 были захвачены англичанами. Эта техника послужила основой для формирования в сентябре 1941 г. группы «Эльзас» ВВС Свободной Франции.
Довольно активно использовались «Мораны» в ВВС Финляндии. В декабре 1939 г. этой стране было передано 30 MS.406C1. Уже в январе 1940 г. машины прибыли к месту назначения, где ими вооружили группу Llv 28. В боевых действиях она участвовала с 4 февраля, одержав до конца «зимней войны» 16 подтвержденных и 4 предположительных победы. Собственные потери составили 1 сбитый и 10 поврежденных в боях «Моранов», ещё 4 самолета были разбиты в процессе освоения личным составом.
В 1941 г. Финляндия получила 27 трофейных «Моранов» из Германии (в т.ч. 11 MS.410C1), а в 1942 г. было приобретено 30 MS.406C1 у режима Виши. Таким образом, общее количество поставленных в Финляндию «Моранов» достигло 87. Помимо Llv 28 такие самолеты поступили в разведывательную группу Llv 14. «Мораны» сражались в Южной Карелии, а затем Llv 28 перевели на Крайний Север — там вооруженные пушками самолеты использовались в качестве штурмовиков с целью блокирования Кировской железной дороги. В послевоенный период модернизированные «Мерко Мораани» служили до 1952 г.
30 самолетов MS.406C1 в начале 1940 г. получила Турция. Эти самолеты прослужили без особых событий до 1943 г., когда были заменены FW 190А.
Болгария в 1942 г. купила у режима Виши 20 MS.406C1. 48 MS.406C1 Германия передала Хорватии, где они использовались для противопартизанских операций. 25 машин получила Италия, но ввиду плохого технического состояния так и не смогла ввести их в строй.
В Швейцарии D-3800/3801 после поступления более современных истребителей были переведены на роль штурмовиков, получив направляющие для шести 80-мм НАР. Они эксплуатировались в строевых частях до 1954 г., а до 1959 г. служили как учебные.
Моран-Солнье MS.406C1 оказался истребителем, посредственным во всех отношениях — тем не менее, он строился в значительном количестве. Его прочная конструкция позволяла установить гораздо более мощный двигатель, что показал опыт швейцарцев, сумевших создать самолет D-3802, но во Франции «Моран» так и не получил такую силовую установку. Если у Bf 109 с 1936 г. по 1939 г. мощность двигателя выросла практически в 1,5 раза, то на MS.406C1 в 1939 г. оставался мотор той же мощности, с которым в 1935 г. летал его прототип.
www.airaces.ru
Morane-Saulnier MS.406 — это… Что такое Morane-Saulnier MS.406?
Моран-Солнье MS.406 (фр. Morane-Saulnier MS.406) — одноместный французский истребитель Второй мировой войны. Самолёт разработан в конструкторском бюро авиастроительной фирмы «Моран-Солнье» под руководством М.Готье. Серийно производился на заводе объединения SNCAO в Нанте с января 1939 по март 1940 года, также строился с ноября 1939 года по лицензии фирмой EFW в Швейцарии. Всего во Франции изготовлено 1074 самолёта, ещё 301 экземпляр (без прототипов) был изготовлен в Швейцарии.
На вооружение ВВС Франции самолёт поступил в феврале 1939 года, с декабря 1939 года принят на вооружение ВВС Финляндии, кроме того 45 истребителей в конце 1939 года и в начале 1940 года получила Турция. Некоторое количество истребителей использовалось в Хорватии. В боевых действиях французские истребители стали применяться с мая 1940 во время Битвы за Францию.
Финские самолёты использовались во время Советско-финской войны 1939—1940 годов, затем с июня 1941 года на Восточном фронте. Во Франции MS.406 вывели из боевого состава истребительных авиачастей в марте 1940 года[источник не указан 508 дней], в качестве учебного использовался до 1947 года. ВВС Финляндии сняли с вооружения «Мёрко Мораани» — финскую модификацию MS.406 в 1952 году.
Основные модификации
- M.S.406 C1
- основная модификация с двигателем Hispano-Suiza 12Y-31, 1077 экземпляров.
- M.S.410
- модернизация M.S.406 C1 с изменённым вооружением (4 × 7,5 мм пулемёта MAC 1934) и усиленным крылом, переоборудовано 79 экземпляров.
- D-3800
- M.S.406, изготовленные по лицензии на заводе EFW в Швейцарии, 82 экземпляра.
- D-3801
- модификация D-3800 с более мощным двигателем Hispano-Suiza 12Y-51 и с дополнительным вооружением, 207 экземпляров.
- D-3802
- модификация с двигателем Hispano-Suiza 12Y-52 и с 20 мм пушками FFK-HS вместо пулемётов MAC 1934, 12 экземпляров.
- Morko Moraani
- финская модернизация M.S.406 C1 с советским двигателем М-105П и пулемётом УБ, переделано 15 экземпляров.
Тактико-технические характеристики
Приведённые ниже характеристики соответствуют модификации M.S.406:
Morane-Saulnier MS 406 C1Источник данных: «Уголок неба»
Технические характеристики
Лётные характеристики
Вооружение
- Стрелково-пушечное:
- 1 × 20 мм пушка Hispano-Suiza HS.404
- 2 × 7,5 мм пулемёта MAC 1934 в крыле
Примечания
См. также
- Аналоги
- Списки
Литература
- Котельников В. След «Оборотня». Об истребителе «Моран-Солнье» MS.406 (рус.) // Крылья Родины. — М., 1999. — № 3. — С. 12-16. — ISSN 0130-2701.
Ссылки
Самолёты Morane-Saulnier | |
---|---|
Литерные | A • B • G • H • I • L • LA • N • O • P • S • T • TRK • V • AC • AF • AI • AN • AR • AS • BB • BH |
Номерные | MoS.1 • MoS.2 • MoS.3 • MoS.6 • MoS.7 • MoS.21 • MoS.23 • MoS.27 • MoS.28 • MoS.29 • MoS.30 • MoS.31 • MoS.32 • MoS.33 • MoS.34 • MoS.35 • MoS.42 • MoS.43 • MoS-50 • MoS-51 • MoS-53 • MoS-121 • MoS-129 • MoS-130 • MoS-131 • MoS-132 • MoS-133 • MoS-134 • MoS-136 • MoS-137 • MoS-138 • MoS-139 • MoS-140 • MoS-141 • MoS-147 • MoS-148 • MoS-149 • MoS-152 • MS-180 • MS-181 • MS-180 • MoS-185 • MS-200 • MS-221 • MS-222 • MS-223 • MS-224 • MS-225 • MS-226 • MS-227 • MS-229 • MS-230 • MS-250 • MS-251 • MS-275 • MS-278 • MS-300 • MS-301 • MS-302 • MS-315 • MS-316 • MS-317 • MS-325 • MS-340 • MS-341 • MS-342 • MS-343 • MS-345 • MS-340 • MS-405 • MS-406 • MS-410 • MS-408 • MS-411 • MS-430 • MS-433 • MS-435 • MS-450 • MS-470 • MS-472 • MS-474 • MS-470 • MS-475 • MS.476 • MS-477 • MS-479 • MS-500 • MS-502 • MS-504 • MS-505 • MS-506 • MS-560 • MS-570 • MS-603 • MS-700 • MS-701 • MS-703 • MS-704 • MS-730 • MS-731 • MS-732 • MS-733 • MS.755 • MS.760 • MS-880 • MS-1500 |
dic.academic.ru
Пошукайте Morane-saulnier ms.406 на одному з братніх проектів Вікіпедії:
|
uk.m.wikipedia.org
Morane-Saulnier MS.406. Фото. Характеристики.
Франция
Тип: однодвигательный учебно-тренировочный самолет с крылом типа парасоль
Экипаж: два пилота, расположенных друг за другом
Этот самолет, явно напоминающий самолет «Гэллик» (Gallic), был спроектирован компанией «Моран-Солнье» (Morane-Saulnier) в ответ на выпущенные в 1928 году требования французского Министерства авиации на основной учебно-тренировочный самолет, который отличался бы приличными летно-техническими характеристиками. Конечным результатом стал самолет MS 230, который объединил в себе фирменную схему типа парасоль (как это видно из конструкций истребителей этой фирмы того периода) со звездообразным двигателем «Сальмсон» (Salmson) мощностью 250 л. с. (186,4 кВт).
Самолет был тепло принят французами. В течение 1930-х годов было построено более 1000 самолетов. ВВС Франции (Armee de I’Air) использовали самолеты MS 230 не только для обучения успевающих пилотов, но также для воздушной разведки и корректировки стрельбы артиллерии. Самолеты MS 230 были заменены в 1932 году в основном похожим на них самолетом MS 315 (хотя и более крупным, но более легким). Кроме тех экземпляров, что эксплуатировались во Франции, ряд самолетов экспортировался в Румынию, Грецию, Бельгию и Бразилию. Летающие экземпляры самолетов MS 230/315 можно найти во Франции, Бельгии, Швейцарии и Великобритании.
Основные данные
Размеры:
Длина: 6,93 м Размах крыла: 10,72 м Высота: 2,98 м
Дальность полета: 560 км Силовая установка: «Сальмсон» 9АЬ Мощность: 250 л. с. (186,4 кВт)
Вес:
Пустого: 832,35 кг
Максимальный взлетный: 1160,30 кг
Дата первого полета:
Летно-технические характеристики:
