Ттх джавелин – Fgm-148 javelin — Википедия

Javelin против «Корнета»: какой ПТРК страшнее для танков

Начальник Ракетных войск и артиллерии Вооруженных сил России генерал-лейтенант Михаил Матвеевский сообщил ТАСС о предстоящей разработке противотанкового ракетного комплекса нового поколения.

Это будет самоходный комплекс, в котором будет реализован принцип «выстрелил — забыл». То есть задачу наведения ракеты на цель будет решать не экипаж, а автоматика ракеты. «Развитие ПТРК, — уточнил Матвеевский, — идет в направлении повышения боевой производительности, помехоустойчивости ракет, автоматизации процесса управления противотанковыми подразделениями и увеличения могущества боевых частей».

Казалось бы, ситуация в стране с этим видом оружия довольно печальная. В мире уже существуют ПТРК третьего поколения, главной характеристикой которого является как раз реализация принципа «выстрелил — забыл». То есть ракета ПТРК третьего поколения имеет головку самонаведения (ГСН), работающую в инфракрасном диапазоне. 20 лет назад был принят на вооружение американский комплекс

FGM-148 Javelin. Позже появилось семейство израильских ПТРК Spike, в котором использованы различные способы наведения на цель: по проводам, радиокомандный, по лазерному лучу и с использованием ИК ГСН. К противотанковым комплексам третьего поколения относится и индийский Nag, который превзошел по дальности американскую разработку почти в два раза.

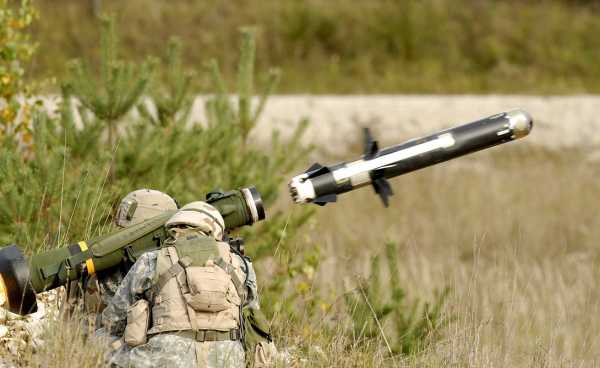

Стрельба из FGM-148 Javelin на учениях в Эстонии. 2016 г.

У России комплекса третьего поколения нет. Самый «продвинутый» отечественный ПТРК — «Корнет», созданный тульским КБ приборостроения. Его относят к поколению 2+.

Однако у комплексов третьего поколения по отношению к предыдущим генерациям противотанкового ракетного оружия существуют не только достоинства, но и очень серьезные недостатками. Не случайно в семействе израильских ПТРК Spike наряду с ГСН используют архаичную систему наведения по проводам.

Главное достоинство «троечников» состоит в том, что после запуска ракеты можно поменять положение, не дожидаясь, когда прилетит ответная ракета или снаряд. Также принято считать, что у них выше точность стрельбы. Однако это вещь субъективная, все зависит от квалификации и опыта наводчика ПТРК второго поколения. Если говорить конкретно об американском комплексе «Джавелин», то у него есть два режима выбора траектории ракеты. По прямой, а также атака танка сверху в наименее защищенную броней его часть.

Недостатков больше. Оператор должен убедиться в том, что ГСН захватила цель. И только после этого произвести выстрел. Однако дальность действия тепловой ГСН существенно меньше, чем у телевизионных, тепловизионных, оптических и радиолокационных каналов обнаружения цели и наведения на нее ракеты, которые используются в ПТРК второго поколения. Так, максимальная дальность стрельбы американского ПТРК Javelin — 2,5 км. У «Корнета» — 5,5 км. В модификации «Корнет-Д» она доведена до 10 км. Разница ощутимая.

Еще больше разница в стоимости. Переносной вариант Javelin, без шасси, стоит больше 200 тыс. долларов. «Корнет» в 10 раз дешевле.

И еще один недостаток. Ракеты с ИК ГСН невозможно использовать по неконтрастным в тепловом отношении целям, то есть по дотам и прочим инженерным сооружениям. Ракеты «Корнета», которые наводятся по лазерному лучу, в этом отношении гораздо более универсальны.

Перед пуском ракеты необходимо охлаждать сжиженным газом ГСН от 20 до 30 секунд. Это также существенный недостаток.

Исходя из этого напрашивается совершенно очевидный вывод: перспективный ПТРК, о создании которого сказал генерал-лейтенант Михаил Матвеевский, должен совмещать в себе достоинства как третьего поколения, так и второго. То есть пусковая установка должна позволять вести стрельбу ракетами различных типов.

Следовательно, от достижений тульского КБ приборостроения отказываться нельзя, необходимо их развивать.

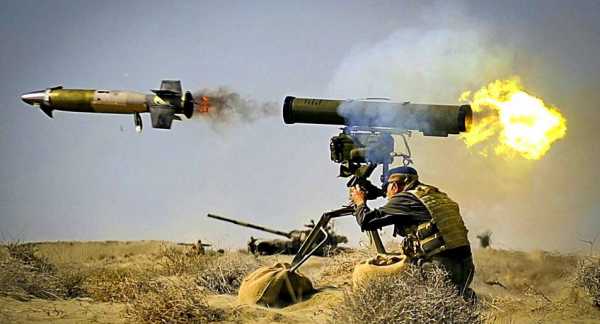

Пуск ракеты ПТРК «Корнет-Э».

Уже давно практически все существующие в мире ПТУР (противотанковые управляемые ракеты) способны преодолевать динамическую защиту брони. При подлете к танку на расстояние нескольких сантиметров ракету встречает взрыв одной из ячеек динамической защиты, расположенных поверх брони. В связи с чем ПТУР имеют тандемную кумулятивную боевую часть — первый заряд выводит из строя ячейку динамической защиты, второй пробивает броню.

Однако «Корнет», в отличие от «Джавелина», способен преодолевать при этом дополнительно еще и активную защиту танка, которая представляет собой автоматический отстрел подлетающего боеприпаса гранатой или иными средствами. Для этого российский ПТРК имеет возможность производить парный пуск ракет, которые управляются одним лазерным лучом. При этом первая ракета пробивает активную защиту, «погибая» при этом, а вторая устремляется к танковой броне. В ПТРК «Джавелин» такая стрельба невозможна даже теоретически, поскольку вторая ракета не способна «видеть» танк из-за первой.

Борьба ПТРК с активной защитой сделана со значительным опережением времени, поскольку сейчас активная защита существует лишь у двух танков мира — у нашего Т-14 «Армата» и у израильского «Меркава».

При этом конкуренты «Корнета» на рынке вооружения ожесточенно его критикуют. Однако за последней разработкой тульского КБ выстраивается очередь из желающих приобрести эффективное и недорогое средство борьбы с танками противника.

Практически все существующие в мире ПТРК имеют широкий спектр носителей данного вида оружия. В простейшем случае в роли «носителя» выступает военнослужащий, ведущий стрельбу с плеча. Комплексы также устанавливаются на колесные платформы (вплоть до джипов), на гусеничные, на вертолеты, на самолеты штурмовой авиации, на ракетные катера.

К отдельному классу противотанкового оружия относятся самоходные ПТРК, в которых пусковые установки ракет и аппаратура, обеспечивающая поиск целей и стрельбу, привязаны при разработке к конкретным носителям. При этом и ракеты, и обслуживающие их системы — оригинальной конструкции, нигде более не использующиеся. В настоящий момент в Сухопутных войсках эксплуатируются два таких комплекса — «Хризантема» и «Штурм». Оба они созданы в коломенском КБ машиностроения под руководством легендарного конструктора Сергея Павловича Непобедимого (1921 — 2014). Оба комплекса в качестве носителей используют гусеничные шасси.

Размещение ПТРК на шасси с большой грузоподъемностью, позволило конструкторам не «ловить микроны и граммы», а дать свободу творческой фантазии. В результате оба российских мобильных ПТРК оснащены сверхзвуковыми ракетами и эффективными приборами обнаружения цели.

Первым появился «Штурм», точнее его сухопутная модификация «Штурм-С». Произошло это в 1979 году. А в 2014 году на вооружение Сухопутных войск был принят модернизированный комплекс «Штурм-СМ». Он наконец-то был укомплектован тепловизорным прицелом, что позволило использовать ПТРК ночью и в тяжелых погодных условиях. Использующаяся ракета «Атака» наводится радиокомандным способом и имеет тандемную кумулятивную боевую часть для преодоления динамической защиты брони танков противника. Также используется ракета с осколочно-фугасной БЧ с дистанционным взрывателем, что позволяет использовать ее против живой силы.

Дальность стрельбы — 6000 м. Скорость ракеты калибра 130 мм — 550 м/с. Боекомплект ПТРК «Штурм-СМ» — 12 ракет, расположенных в транспортных контейнерах. Перезарядка пусковой установки производится автоматически. Скорострельность — 4 выстрела в минуту. Бронепробиваемость за динамической защитой брони — 800 мм.

ПТРК «Хризантема» был принят на вооружение в 2005 году. Затем появилась модификация «Хризантема-С», которая представляет собой не боевую единицу, а комплекс различных машин, которые решают задачи слаженных действий боевого взвода ПТРК с разведкой, целеуказанием и защитой батареи от прорвавшейся в ее расположение живой силы противника.

«Хризантема» вооружена двумя типами ракет — с тандемной кумулятивной БЧ и с фугасной. При этом ракета может наводиться на цель как по лазерному лучу (дальность 5000 м), так и по радиоканалу (дальность 6000 м). Боевая машина имеет запас в 15 ПТУР.

Калибр ракеты — 152 мм, скорость — 400 м/с. Бронепробиваемость за динамической защитой брони — 1250 мм.

И в заключение можно попытаться спрогнозировать, откуда же к нам придет ПТРК третьего поколения? Логично предположить, что создавать ее будут в тульском КБ приборостроения. При этом некоторые оптимисты уже начали тиражировть весть о том, что такой комплекс уже существует. Он прошел испытания и пора принимать его на вооружение. Речь идет о ракетном комплексе «Гермес». Он имеет самонаводящуюся ракету очень серьезной дальности в 100 километров.

Однако при такой дальности необходимо создавать отличные от традиционных противотанковых средства обнаружения и целеуказания, которые будут действовать за пределами прямой аппаратной видимости. Тут даже может понадобиться самолет ДЛРО.

Основной же момент, который не позволяет считать «Гермес» противотанковым комплексом — ракета, имеющая осколочно-фугасную боевую часть. Для танка она, что слону дробина. Однако это не означает, что на основе «Гермеса» нельзя получить эффективный ПТРК третьего поколения.

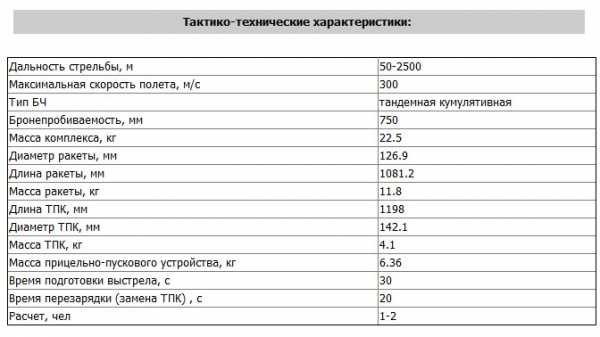

ТТХ ПТРК «Корнет-Д» и FGM-148 Javelin:
Калибр, мм: 152 — 127
Длина ракеты, см: 120 — 110
Вес комплекса, кг: 57 — 22,3
Вес ракеты в контейнере, кг: 31 — 15,5
Максимальная дальность стрельбы, м: 10000 — 2500
Минимальная дальность стрельбы, м: 150 — 75
Боевая часть: тандемная кумулятивная, термобарическая, фугасная — тандемная кумулятивная
Бронепробиваемость под динамической защитой, мм: 1300−1400 — 600−800*

Система наведения: по лучу лазера — ИК ГСН
Максимальная скорость полета, м/с: 300 — 190
Год принятия на вооружение: 1998 — 1996

* Данный параметр является эффективным в связи с тем, что ракета атакует танк сверху в наименее защищенную его часть.

/Владимир Тучков, svpressa.ru/

army-news.ru

Javelin (ПЗРК) — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 12 мая 2013; проверки требуют 26 правок. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 12 мая 2013; проверки требуют 26 правок. Перейти к навигации Перейти к поиску У этого термина существуют и другие значения, см. Javelin.

Javelin
Капрал Саймон Орчард рядом с ПУ Javelin)
Тип	ПЗРК
Статус	на вооружении
Разработчик

ru.wikipedia.org

Джавелин, Корнет и Спайк

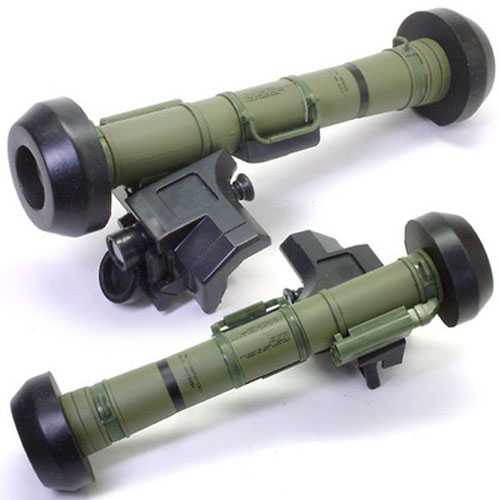

FGM-148 или «Джевлин» является первым серийным американским переносным комплексом (ПТРК) 3-го поколения. Он предназначен для уничтожения защищённых объектов (бункеров, долговременных огневых точек), летящих низко малой скорости воздушных целей (беспилотные летательные аппараты-разведчики и вертолёты), но в первую очередь бронетехники. Разработки этого ПТРК велись в США с 1986 года концерном «Javelin Joint Venture», FGM-148 была создана с целью для замены M47 Dragon, которая находилась на вооружении армии США с 1975 года. Был принят на вооружение армии США в 1996 году. Широко применялся во время боевых действий в Ираке.

Изначально было запланировано поставить в сухопутные войска и корпус морской пехоты США порядка 74 тысяч этих ПТУР в течение 6 лет. Но в дальнейшем объёмы поставки были уменьшены более чем в два раза, а срок поставок увеличен до 11 лет. Предполагалось, что «Джевлин» будут поставляться на экспорт в количестве 40 — 70 тысяч единиц. Однако стоимость одной ракеты оказалась порядка 80 тысяч долларов США, что на треть превышает заявленную производителем цену при принятии на вооружение армии.

Ракеты комплекса FGM-148 созданы по принципу «выстрелил и забыл». С этой целью они оснащены инфракрасными головками самонаведения. Ракеты выполнены по классической аэродинамической схеме — с раскрывающимися крыльями. Они способны атаковать цели по пологой и навесной траектории, что в комплексе с мощной тандемной кумулятивной боевой частью позволяет без проблем поражать все современные танки. Система «мягкий пуск» допускает производить запуск из помещений.

Боевое развертывание комплекса включает в себя следующие операции:

Соединение пускового устройства и транспортно-пускового контейнера с ракетой .

Снятие торцевой крышки транспортно-пускового контейнера.

включение комплекса и охлаждение головку самонаведения.

Произвести «захват цели» и выбрать тип атаки.

Нажать клавишу «пуск».

Данный комплекс имеет следующие преимущества:

• Ракету возможно наводить в при плохих погодных условиях, повышенной задымленности местности и ночью. Это является огромным преимуществом перед подобными комплексами 2-го поколения, которые не оснащены тепловым прицелом.
• Наведения ракеты производится без активной подсветки цели, что не демаскирует место запуска ракеты и не провоцирует срабатывание систем постановки дымовой завесы на бронетехнике.
• Как правило, ракета поражает бронетехнику в наименее защищенную верхнюю часть. Благодаря этому, остаточная кумулятивная струя имеет высокую поражающую мощность даже после пробивания брони.
• Ракета абсолютно не чувствительна к существующим на сегодняшний день средствам активной защиты, которые  не контролируют верхнюю часть бронетехники.
• Ракете не реагирует на средства оптико-электронного подавления, так как система наведения не воспринимает модулированный сигнал, поскольку наводится на источник инфракрасного излучения дальней части спектра (двигатель, система отвода выхлопных газов).

И недостатки:

• ПТРК может поражать цели лишь в зоне в прямой видимости. А это ставит под сомнение его боеспособность на дистанции более 1 километра.
• Крайне нерационально использовать комплекс для стрельбы на дистанции до 0.5 километра, поскольку на таких дистанциях хорошо зарекомендовали себя гораздо более дешёвые и лёгкие ручные гранатометы. Однако, с поправкой на то, что ручные гранатометы могут эффективно уничтожать лишь цели с легкой броней.
• Стрелок не может повлиять на полёт ракеты после запуска. А когда цель имеет температуру, мало отличающуюся от температуры деталей рельефа, например, в пустынной местности, то ракета может потерять цель.
• Высокая цена. Стоимость пускового устройства приблизительно 125 тысяч долларов, а ракеты около 80 тысяч долларов.
• Перед запуском ракеты необходимо произвести охлаждение головки самонаведения, что совокупно со временем на захват цели составляет около 1 минуты.
• Специалисты по вооружению разных стран отмечают низкую эффективность подобных систем, поскольку попадание ракеты в башню танка не обеспечивается стопроцентное выведение его из строя.

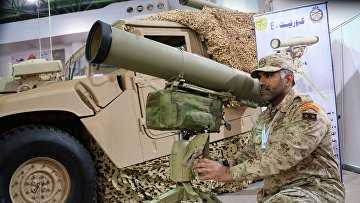

Противотанковый ракетный комплекс 9К135 или «Корнет» (согласно классификации НАТО AT-14 Spriggan), является разработкой Тульского конструкторского бюро Приборостроения. Это ПТРК 2-го поколения. Он создан на основе комплекса управляемого танкового вооружения «Рефлекс», и имеет основные решения его компоновки. Предназначается для уничтожения танков и другой бронированной техники, в том числе с динамической защитой. Существует модификация «Корнет-Д», которая способна поражать воздушные цели.

ПТРК «Корнет-Э» были замечены в боевых действиях между армией Израиля и группировкой «Хезболла» на юге Ливии в 2006 году.

Недостатки комплекса:

• Значительный вес пусковой установки и ракеты в ТПК – порядка 50 килограммов.
• ПТУР наводится на цель по лазерному лучу, что демаскирует позицию установки.
• Расчет установки состоит из двух человек.

Преимущества:

• Относительно низкая стоимость ракеты и пусковой установки – около 30 тысяч долларов США.
• Существует возможность корректировать полет на марше.
• Уверенное поражение целей на дальностях до 5.5 километра.
• Высокая бронепробиваемость – до 1200 миллиметров гомогенной брони, что позволяет поражать любой из существующих на сегодняшний день танков.

Противотанковый ракетный комплекс 3-го поколения «Спайк» — разработка израильской компании «Rafael». Предназначается для уничтожения танков, фортификационных и инженерных сооружений, а также любых других целей.

Тепловая головка самонаведения ракеты находится в носовой части ракеты, за ней расположен блок электроники и предкумулятивный заряд, а за ним маршевый двигатель. В центральной части корпуса размещен гироскоп и аккумуляторный отсек. За центральным отсеком в котором размещены складные крылья ракеты, находится основной кумулятивный заряд с автоматикой взведения и взрывателем. Складные рули и рулевые привода, стартовый двигатель и катушка оптико-волоконного кабеля размещены в хвостовой части корпуса.

Ключевой особенностью ПТРК «Спайк» является возможность оптико-волоконной передачи данных на пусковую установку оператору и возможность управлять полетом ракеты и захватом цели головкой самонаведения после запуска. Это намного расширяет спектр его боевого применения.

Из преимуществ комплекса следует отметить:

• Отсутствие необходимости охлаждения инфракрасной головки самонаведения перед запуском.
• Существует четыре модификации ракеты с различной дальностью полета.
• Возможность менять цель после запуска ракеты с учетом меняющихся приоритетов в бою.
• Возможность получения разведданных в режиме реального времени и возможность опознавания цели.
• По словам производителей, крайне высокая степень точности попадания – можно выбирать не только цель, но и конкретную точку на ней.
• Возможность захвата цели после старта ракеты с закрытой позиции.
• Возможность произвести самоуничтожение ракеты при необходимости.

Недостатки:

• Высокая цена, как пусковой установки, так и ракеты – порядка 250 тысяч долларов США.
• Крайне сложная технология производства, не позволяющая наладить массовый выпуск систем.
• Сложность управления комплексом. Требуется специальная подготовка оператора.

Сравнительная таблица ТТХ ПТРК FGM-148 «Джавелин», 9К135 «Корнет», «Спайк»

	FGM-148 «Джавелин»	9К135«Корнет»	«Спайк»
Калибр ракеты, мм	127	152	170
Боевая часть	тандемная кумулятивная	тандемная кумулятивная	тандемная кумулятивная
Бронепробиваемость за динамической защитой, мм	700	1000—1200	700
Система наведения ракеты	самонаведение при помощи ИК ГСН	полуавтоматическая, по лучу лазера	Электрооптическая
Длина ПТУР, мм	1081	1200	не указана
Масса блока наведения, кг	6.36	11	не указана
Масса ПТУР, кг	11.80	26	33
Масса ПТУР в ТПК, кг	15.90	29	26
Масса боевой части, кг	8.44	7	3
Масса комплекса боевая, кг	37	50	26-33
Дальность стрельбы, м	50-2500	100-5500	200-2.500
Максимальная скорость ПТУР, м/с	290	не указана	180 Во избежания нарушения авторских прав разместите гиперссылку на оригинал статьи: http://topwar.ru/13023-dzhavelin-kornet-i-spayk.html

---

Источник

spec-naz.org

«Джавелин»: убийца танков, больше всего ненавистный России | Военное дело | ИноСМИ

 Когда Россия оказывала военную поддержку сепаратистам на Украине, колонны российских танков сыграли важную роль в срыве наступления украинской армии и в захвате ее опорных пунктов, прежде всего донецкого международного аэропорта в январе 2015 года. Воинственные ястребы, такие как Джон Маккейн, требовали, чтобы Соединенные Штаты предоставили военную помощь Украине, и заявляли, что ПТРК «Джавелин» (Javelin) являются важнейшей системой вооружения, способной коренным образом изменить ситуацию на поле боя для украинской армии, и что намного практичнее применять именно эти системы, а не танки и не истребители. Однако поставки американского оружия привели бы к мощной эскалации конфликта между США и Россией. В отличие от широко экспортируемых ПТУР «Тоу» (TOW) и многочисленных российских систем вооружений, ПТРК «Джавелин» не могли появиться в украинской армии без разрешения США. Следовательно, никаких «Джавелин» для Украины.

FGM-148 «Джавелин» американского производства является одним из лучших переносных противотанковых ракетных комплексов в мире. Но это также дорогое оружие, и каждая ракета обычно стоит дороже той цели, которую она уничтожает.

Тем не менее, ракета «Джавелин» с инфракрасной головкой самонаведения хорошо показала себя в Ираке, Афганистане и Сирии. У ракеты есть одна особенность, которая позволяет ей поражать буквально все имеющиеся в мире танки: она наносит удар по слабой верхней части брони. Кроме того, «Джавелин» создает меньше опасностей для расчета, чем другие противотанковые ракетные комплексы. Имея небольшой вес, этот ПТРК может использоваться на поле боя в качестве первого ответа на «массированное и внезапное танковое нападение». С таким сценарием американские военные могли столкнуться во время операции «Щит пустыни», когда они задействовали легкую пехоту для обороны Саудовской Аравии, и могут столкнуться в Прибалтике.

Ракеты «Джавелин» настолько эффективны, что во многих случаях вопрос об их поставках приобретает политическое звучание. В США также принято решение о том, что это будет не только пехотная система. ПТРК «Джавелин» будут устанавливать на боевых машинах.

The National Interest

25.12.2017

Обозреватель

20.11.2017

The National Interest

01.08.2017
Как же приводится в действие этот противотанковый «дротик», и почему он такой мощный?



«Джавелин» не является таким изящным и смертоносным, как может показаться, если судить по его названию (Javelin переводится как «копье» или «дротик» — прим. пер.) Он похож на увесистую дубину чуть больше метра в длину. К счастью, чтобы подбить танк, хорошо выглядеть вовсе не обязательно.

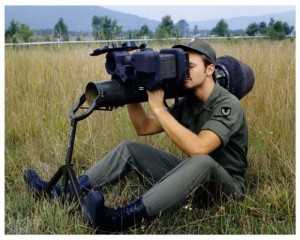

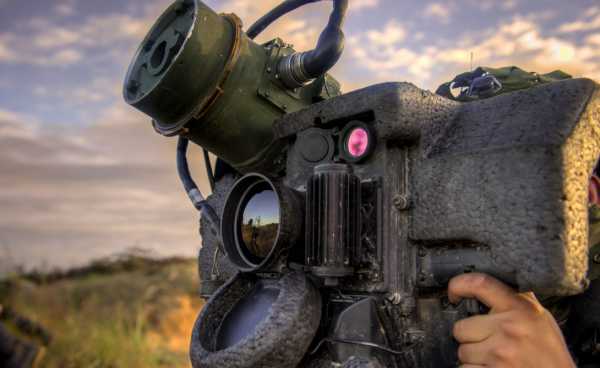

Командно-пусковой блок (КПБ) комплекса представляет собой сложный инфракрасный прибор обнаружения с разными режимами работы, включая оптический с 4-кратным увеличением, тепловизионный с зеленой подсветкой и 4-кратным увеличением, а также режим 12-кратного увеличения, который активируется при наведении на цель. Головка самонаведения ракеты (ГСН) обеспечивает даже четвертый режим работы — инфракрасный с 9-кратным увеличением. Таким образом, командно-пусковой блок является удобным сканирующим устройством для пехоты. Тепловизор КПБ необходимо охлаждать, чтобы он хорошо функционировал, и теоретически процесс охлаждения занимает 30 секунд. Но на практике он охлаждается немного дольше, если ты находишься в Багдаде на сорокаградусной полуденной жаре. В этом комплексе также имеется множество предохранителей, которые предотвращают случайный пуск.

КПБ вместе с ракетой весит 23 килограмма (основная часть веса приходится на ракету). Стрельбу можно вести пригнувшись и даже сидя. Это намного проще, чем стрелять из «Тоу» или других ПТРК большой дальности, которым чаще всего необходима тяжелая тренога. Тем не менее, вы вряд ли захотите бежать марафон с такой дубиной на плечах.

Когда оператор обнаруживает цель, захватывает ее при помощи инфракрасной ГСН и нажимает на спусковую клавишу, ракета «Джавелин» выбрасывается из КПБ методом «мягкого пуска» без использования ракетного двигателя, что уменьшает отдачу. Засопловое пламя, возникающее при пуске ракеты, позволяет противнику засечь стреляющего после производства выстрела, а также создает смертельную опасность в случае пуска ракеты из замкнутого пространства, скажем, из здания. Тем не менее, обратная волна все же возникает, а поэтому стоять на ее пути не рекомендуется.

После производства выстрела оператор «Джавелин» должен… вообще-то он может играть в «змейку» на своем сотовом, если захочет, так как в отличие от большинства других противотанковых ракет, «Джавелин» действует по принципу «выстрелил-забыл», и не требует дальнейшего наведения после пуска. Расчет ПТРК может спрятаться в укрытии, потому что ему нет нужды оставаться на месте, наводя ракету в полете на цель, как это делается в системах с полуавтоматическим командным наведением по линии визирования, таких как «Тоу» (там наведение осуществляется по проводам) и АТ-14 «Корнет» (с наведением по лазерному лучу).

После пуска ракета «Джавелин» в течение секунды летит горизонтально, а затем включается ее двигатель, и она поднимается вверх на высоту 150 метров. Такую траекторию полета военные называют «крученый мяч». Это впечатляющее зрелище, и вы можете увидеть его на видео.

Инфракрасная головка самонаведения ракеты при помощи гироскопов стабилизирует полет и вносит поправки в траекторию за счет двигателей системы управления. Благодаря этому ракета падает почти вертикально на ту цель, которую она захватила.

Выпущенная таким образом ракета наносит удар по верхней части брони боевой машины, которая обычно намного тоньше лобовой и даже боковой броневой защиты. 127-миллиметровая кумулятивная боевая часть «Джавелин» способна пробивать броню, равную в эквиваленте 600-800 миллиметрам катаной гомогенной стальной брони. Это не очень много, поскольку современные танки имеют комбинированную броню, которая чрезвычайно эффективна против такого типа боевых частей. Но это не имеет большого значения. Ракета «Джавелин» все равно пробивает верхнюю броню любой машины, по крайней мере, если не учитывать другие системы защиты.

Довольно часто верхнюю броню танков усиливает система динамической защиты. Это слой металлических контейнеров в виде кирпичей, которые заполнены взрывчаткой. Они предназначены для того, чтобы подрывать боевую часть ракеты до проникновения кумулятивной струи внутрь танка.

Однако в ракете «Джавелин» используется боевая часть тандемного типа, которая преодолевает систему динамической защиты при помощи лидирующего заряда, расположенного в передней части, Он уничтожает металлические контейнеры со взрывчаткой и очищает пространство, в котором основной заряд пробивает танковую броню.

Стрельбу из «Джавелин» можно также вести в режиме прямого поражения целей, которые находятся слишком близко, из-за чего их нельзя атаковать сверху, или если цели имеют мощную верхнюю защиту (это блиндажи, долговременные огневые сооружения и входы в пещеры). Стрельба в режиме прямого поражения также весьма эффективна при борьбе с низколетящими вертолетами.

Один из недостатков ПТРК «Джавелин» — это небольшая дальность стрельбы, составляющая два с половиной километра. Ее хватает в большинстве ситуаций, складывающихся на поле боя, однако у ракет постарше, таких как «Тоу» или «Корнет», дальность пуска составляет пять километров и более.

Россия понимает, какими возможностями обладают ПТРК «Джавелин», и в своих последних моделях танков она применяет соответствующие меры противодействия. Новые комплексы динамической защиты «Реликт» и «Механит» (так в тексте, скорее, речь идет о «Малахите» — прим. перев.) используют два слоя пластин динамической защиты, которые активируются при помощи радара и предназначены для уничтожения тандемных боеприпасов. В комплексах активной защиты «Штора» и «Афганит» могут использоваться многоспектральные дымометаллические завесы, скрывающие танк от инфракрасных ГСН, и гранаты с инфракрасными ловушками, уводящие их на другие источники тепла.

Однако последние образцы инфракрасных приборов обнаружения обладают улучшенными характеристиками и могут «видеть» сквозь защитные завесы, а также отличают инфракрасные ловушки от изначальной цели. А элементы активной защиты типа мортир, предназначенные для уничтожения подлетающих ракет, должны иметь возможность выстреливаться вертикально над танком, чтобы противодействовать «Джавелин», атакующей сверху. Похоже, что новая система «Афганит» на танке Т-14 неспособна выполнять эту задачу, так как ее пусковые трубы размещаются под башней горизонтально.

Так сумеет ли система динамической защиты типа «Реликта» и инфракрасная защита уничтожить ракету «Джавелин»? Точно мы этого не знаем, разве что Москва вдруг пригласит Вашингтон испытать свои противотанковые ракеты на своих лучших танках, устроив нечто вроде товарищеского матча. Но отношения между ними слишком плохи, и США даже не участвуют в ежегодном российском танковом биатлоне, а поэтому рассчитывать на такую проверку не стоит.

Насколько же хорош ПТРК «Джавелин»?

Этот комплекс создавали в 1970-х и 1980-х годах, когда американскому военному командованию снились кошмарные сны о том, как бесчисленные орды советских танков катятся по Европе. Эти страхи усиливались из-за того, что находившийся в то время на вооружение ПТРК М47 «Дракон» (Dragon) обладал довольно слабыми тактико-техническими характеристиками.

ПТРК «Джавелин» поступил на вооружение американской армии в 1996 году, то есть, после окончания холодной войны. Впервые его применили в 2003 году во время американского вторжения в Ирак.

В то время Соединенные Штаты не могли отправить свои войска на север Ирака сухопутным путем, и поэтому они сбрасывали воздушные десанты из состава ВДВ и сил спецназа. После этого американские военнослужащие воевали вместе с курдскими боевиками пешмерга. В бою на перевале Дебека несколько десятков спецназовцев и крупный отряд пешмерги уничтожили иракскую механизированную роту численностью более 100 военнослужащих. У американцев в тот момент было всего четыре ПТРК «Джавелин». Операторы выпустили 19 ракет, и 17 из них попали в цель, уничтожив два танка Т-55, восемь бронетранспортеров МТ-ЛБ и несколько грузовиков. Согласно имеющейся информации, все выстрелы из ПТРК «Джавелин» осуществлялись на дальности 2 200 метров и более. То есть, это была практически максимальная дальность стрельбы. Одно попадание было зафиксировано на расстоянии 4 200 метров.

Во время иракской войны при помощи ПТРК «Джавелин» удалось уничтожить еще несколько танков, включая танки Тип 69 и Т-72 под названием «Лев Вавилона». Это были далеко не самые современные образцы. Когда активная фаза конфликта подошла к концу, комплексы «Джавелин» стали использовать для уничтожения точным огнем более мелких целей. Высокая точность «Джавелин» оказалась идеальной для засечки и поражения целей на больших расстояниях. Этими ракетами американские войска уничтожали расчеты тяжелых систем вооружений боевиков, а также их пулеметы, ракеты, безоткатные орудия и грузовики-пикапы. Другие виды вооружений, имевшиеся у пехоты, не обладали таким сочетанием характеристик как большая дальность и высокая точность стрельбы.

Печальная ирония применения ПТРК «Джавелин» против пикапов и пулеметов противника заключается в том, что одна ракета стоит примерно 80 тысяч долларов, а это намного больше стоимости тех систем вооружений, которые они уничтожали. По этой причине американские войска иногда воздерживались от применения данного оружия в Афганистане. «Джавелин» имеет меньший вес по сравнению с ПТРК «Тоу» на базе боевой машины, однако с 2003 года ракет TOW было израсходовано гораздо больше.

Но поскольку Соединенные Штаты тратят десятки и сотни тысяч долларов на дорогостоящие полеты истребителей, которые осуществляют пуски не менее дорогостоящих «умных» ракет, и задействуют в больших количествах сухопутные войска для уничтожения пары-тройки боевиков, применение ракеты «Джавелин» в качестве тяжелого снайперского оружия уже не кажется большим абсурдом. Потери среди мирного населения от ракет «Джавелин» гораздо меньше, чем от артиллерийского огня и мощных бомб с лазерным наведением. А если при помощи такой ракеты удастся своевременно ликвидировать активную угрозу, создающую опасность для своих войск, это может привести к спасению жизни людей.

При оценке ПТРК «Джавелин» следует принимать во внимание еще один момент. Хотя этот ПТРК считают высококлассным оружием, данный комплекс пока еще не применялся в бою против современных танков, в отличие от «Тоу» и «Корнета».

Будущее «Джавелин»

После первоначальной разработки ПТРК «Джавелин» в 1996 году его неоднократно модернизировали. Давайте взглянем на три самых важных модернизированных версии.

Поскольку ПТРК «Джавелин» используется в основном для поражения слабозащищенных целей и сооружений, была разработана новая версия этого комплекса с боеприпасом повышенной мощности, которая получила наименование FGM-148F. Предположительно, его новая боевая часть столь же эффективна в борьбе с танками, а ее стоимость не выше, чем у предшественников.

Сухопутные войска также профинансировали проектные и конструкторские работы по созданию облегченного командно-пускового блока. Эта новая система пуска по размерам будет меньше предположительно на 70%, а ее вес уменьшится наполовину. Среди ее новых особенностей модернизированная электроника, новый лазерный целеуказатель, цветная камера высокого разрешения и инфракрасные датчики повышенной дальности и разрешения.

Наконец, у нового образца «Джавелин», который недавно прошел испытания, дальность стрельбы увеличена до 4,5 километра. Это очень важно, так как главный довод в пользу сохранения ПТРК «Тоу» на вооружении заключается в том, что данный комплекс, смонтированный на шасси транспортного средства, обладает дальностью стрельбы почти пять километров. Похоже, что «Джавелин» большой дальности превзойдет его.

Сейчас ведется разработка мобильных ПТРК «Джавелин». В 1990-е годы сухопутные войска проводили эксперименты, устанавливая эти комплексы на БМП «Брэдли», но затем отказались от этого проекта. Однако недавно командование объявило, что намерено модернизировать половину своих боевых бронированных машин «Страйкер» (Stryker), установив на них «Джавелины». (На второй половине смонтируют автоматические пушки калибра 30 миллиметров.) Ранее только специализированные машины M1134 «Страйкер» оснащались пусковыми установками «Тоу», предназначенными для борьбы с танками.

Стремление установить на средних бронетранспортерах эффективные противотанковые средства является прямым отражением российских усилий, в рамках которых смертоносные ПТРК «Корнет» в боевом модуле «Эпоха» устанавливаются на машинах «Бумеранг», «Курганец» и Т-15 «Армата».

«Джавелин» в таком варианте — это более мобильное оружие по сравнению со старым «Тоу», так как пусковая установка сразу после производства выстрела может уйти из опасной зоны. Если такая модернизация будет осуществлена, то даже более легкие американские бронированные машины будут обеспечены противотанковыми боевыми средствами и смогут наносить высокоточные удары управляемыми ракетами.

The National Interest

07.12.2017

The National Interest

09.11.2016

The National Interest

30.03.2016
Интересный вопрос заключается в том, что произойдет с ПТРК «Тоу», который считается тяжелым оружием и состоит на вооружении в специальных противотанковых взводах. У нового ПТРК «Тоу»-2B «Аэро» (Aero) имеется боевая часть ударного действия для атаки сверху с наведением по проводам. Поэтому пусковой блок в нем уже не крепится к ракете, а оператору нет нужды сохранять неподвижность при направлении ракеты на цель.

Хотя «Тоу» лишился своих преимуществ по дальности стрельбы, он имеет систему оптического, а не инфракрасного наведения, и стоит существенно меньше — около 59 тысяч долларов. Следовательно, американские военные могут сохранить оба комплекса, чтобы ни одна из систем постановки помех и радиоэлектронной борьбы не была достаточно эффективной, и чтобы с помощью недорогих ПТРК можно было вести борьбу с боевиками в Афганистане и Ираке.

Политическое поле битвы

«Джавелин» является одной из самых эффективных переносных систем в американской армии. Эти ПТРК состоят на вооружении в боевых пехотных отделениях корпуса морской пехоты и сухопутных войск. А некоторые хранятся внутри боевых машин в механизированных частях и подразделениях.

Соединенные Штаты поставляют ПТРК «Джавелин» многим странам НАТО, в том числе, Франции и Британии, а также своим ближневосточным союзникам, таким как Саудовская Аравия и Объединенные Арабские Эмираты. Эти комплексы покупают и страны Азиатско-Тихоокеанского региона, скажем, Австралия, Индонезия и Тайвань.

Из-за боевых характеристик «Джавелин» продажа этих комплексов сопряжена с политическими соображениями и имеет военное значение.

Например Соединенные Штаты поставили 120 ПТРК «Джавелин» Эстонии и 260 Литве. Если в эти прибалтийские страны осуществят вторжение российские танковые войска (это маловероятно, но такая возможность вызывает тревогу, поскольку маленьким членам НАТО будет трудно защитить себя), то вооруженная «Джавелин» легкая пехота станет первой линией обороны в Прибалтике до прибытия основных сил НАТО.

Когда Россия оказывала военную поддержку сепаратистам на Украине, колонны российских танков сыграли важную роль в срыве наступления украинской армии и в захвате ее опорных пунктов, прежде всего донецкого международного аэропорта в январе 2015 года. Воинственные ястребы, такие как Джон Маккейн, требовали, чтобы Соединенные Штаты предоставили военную помощь Украине, и заявляли, что ПТРК «Джавелин» являются важнейшей системой вооружения, способной коренным образом изменить ситуацию на поле боя для украинской армии, и что намного практичнее применять именно эти системы, а не танки и не истребители.

Однако поставки американского оружия привели бы к мощной эскалации конфликта между США и Россией. В отличие от широко экспортируемых ПТУР «Тоу» и многочисленных российских систем вооружений, ПТРК «Джавелин» не могли появиться в украинской армии без разрешения США. Следовательно, никаких «Джавелин» для Украины.

Теоретически такая же политика действует в отношении различных группировок сирийских повстанцев, которые получают оружие от США. Среди них отряды курдов, против которых выступает Турция. Соединенные Штаты признают, что снабжают эти отряды более старыми комплексами «Тоу», но не ПТРК «Джавелин».

Но мы были свидетелями и таких картин. В феврале этого года курдские войска неподалеку от населенного пункта Эль-Хаддади осуществили пуск ракеты «Джавелин», уничтожив начиненный взрывчаткой грузовик, который двигался по направлению к ним. Курды взорвали его еще до того, как он доехал до линии их обороны. Сообщения о том, что курды имеют на вооружении комплексы «Джавелин», вызвали большой скандал, хотя американское правительство по-прежнему настаивает на том, что не поставляет данные системы курдским силам. Возможно, американцы лицемерят, но возможен и такой вариант, что комплексы «Джавелин» курды получили от американского подразделения спецназа, которое действует вместе с ними, и что это было случайное решение, а не какая-то систематическая программа поставок. В равной степени возможно, что эти комплексы попали к курдским повстанцам из арсеналов какой-нибудь сочувствующий им ближневосточной страны.

В этом году турецкие сухопутные войска потеряли более 10 танков «Паттон», которые были уничтожены противотанковыми ракетами ИГИЛ (запрещенная в России организация — прим. пер.) и курдских боевиков. Однако пока нет никаких доказательств того, что это были ракеты «Джавелин».

В любом случае, ПТРК «Джавелин» остается одной из самых грозных сухопутных систем американских вооруженных сил. Похоже, что США будут наращивать ее боеспособность и устанавливать этот комплекс на новых платформах. Отсутствие или присутствие такой системы на полях сражений в самых разных странах мира имеет большие последствия, и поэтому ПТРК «Джавелин» привлекает в себе большое внимание.

Себастьен Роблин имеет степень магистра Джорджтаунского университета в области разрешения конфликтов. Он работал университетским инструктором в составе Корпуса мира в Китае. Роблин регулярно публикует статьи по вопросам безопасности и военной истории на сайте «Вор из борин» (War is Boring).

Материалы ИноСМИ содержат оценки исключительно зарубежных СМИ и не отражают позицию редакции ИноСМИ.

inosmi.ru

ПТРК «Javelin» будет актуален до 2020 года

ПТРК (противотанковый ракетный комплекс) «Джавелин» (Javelin) третьего поколения с автоматической системой управления. Работу над созданием этого ПТРК в рамках программы AAWS-M (Advanced Anti-tank System Medium) компания «Javelin Joint Venture» начала в 1986 году. Первые ПТРК «Джавелин» американская армия получила осенью 1995 года. К концу 1996 года новые комплексы были приняты на вооружение, ими были вооружены подразделения морской пехоты и сухопутных войск США.

• Программа разработки и запуска серийного производства ПТРК «Javelin» обошлась американцам в 5 миллиардов долларов, примерная цена одного комплекса 75 000 долларов, планируется постепенно полностью заменить этими комплексами устаревшие ПТРК «Дракон».

• Считается, что комплекс «Джавелин» по своим ТТХ отвечает требованиям ведения боевых действий вплоть до 2020 года. В состав ПТРК входят: прицельно-пусковое устройство (ППУ) с оборудованием, производящим выстрел, и пассивным комбинированным, всесуточным прицелом, а также транспортно-пусковой контейнер (ТПК), в котором размещена ракета средней дальности типа «выстрелил и забыл», оснащенная инфракрасной головкой самонаведения (ГСН).

• Кроме головки самонаведения ракета имеет тандемную кумулятивную боевую часть и двухдиапазонный ракетный двигатель, работающий на твердом топливе. Именно эта ракета и является главным отличием ПТРК «Джавелин» от комплекса второго поколения. При стрельбе из ПТРК второго поколения оператор после пуска ракеты оставался на позиции и наводил ракету на цель.

• Выстрелив же из «Джавелин», оператор может сменить позицию или уйти в укрытие, что соответственно значительно повышает выживаемость как оператора, так и самого комплекса.

• Ракета имеет два режима атаки: режим прямой атаки в горизонтальной плоскости и режим пикирования (угол 45°). Первый применяется для поражения защищенных объектов (типа ДОТ бункер и т.п.) и вертолетов, второй режим, который позволяет поражать цель сверху, предназначен для танков.

• Старт ракеты осуществляется с помощью вышибной двигательной установки под углом 18° к горизонту, далее при помощи маршевого двигателя происходит набор высоты – 50 метров для прямой атаки цели или 150 метров для режима пикирования. В полете управление ракетой осуществляется с помощью изменения вектора тяги, что позволяет обеспечить достаточно высокую маневренность, необходимую для уничтожения целей сверху на малых дальностях.

• При старте ракеты количество выбрасываемых пороховых газов очень мало, что вместе с «мягким» пуском позволяет использовать «Джавелин» в помещениях с ограниченным пространством. Как уже было сказано выше, прицельно-пусковое устройство оснащено комбинированным всесуточным прицелом, который может также применяться для наблюдения за полем боя.

• Дневной прицел оборудован оптикой с четырехкратным увеличением. Ночной инфракрасный прицел позволяет вести стрельбу ночью и при плохой видимости. В ночном прицеле предусмотрено четырех- или девятикратное увеличение, в зависимости от режима работы.

• Стрельба из ПТРК «Джавелин» происходит следующим образом. C помощью одного из прицелов, дневного или ночного, в зависимости от обстановки, оператор наблюдает за полем боя, выбирает и захватывает подходящую цель, совмещает перекрестие оптического прицела с намеченной целью, после чего переключает на ГСН ракеты, которая имеет более узкое поле зрения. После отметки цели с помощью курсора на видеоэкране и захвата цели ГСН оператор осуществляет пуск ракеты.

• ПТРК «Джавелин» поставлялся на экспорт для вооруженных сил Испании (12 комплексов), Тайваня (40 комплексов, 360 ракет ) Нидерландов ( 240 комплексов), Иордании (30 комплексов, 110 ракет).

/Александр Самсонов, topwar.ru/

army-news.ru

как устроено оружие, которого боятся все танкисты (6 фото)

2 мая 2018 Автор: nlo-mir Технологии 41

Одна ракета – один танк. Оружие именно с такой концепцией требовалось американской армии для замены морально устаревшего комплекса M74 Dragon, принятого на вооружение еще в 1975 году. Контракт разработки получили концерны Raytheon и Lockheed Martin, проверенные и надежные производители военной техники. Специально для работы над комплексом была создана совместная компания Javelin Joint Venture, из недр которой и вышел один из самых лучших переносных противотанковых комплексов нашего времени — FGM-148 Javelin.

Эффектно, но очень дорого

На Джавелин средств не жалели. Чтобы создать настолько совершенное орудие уничтожения, США пришлось вложить в разработку около 5 миллиардов долларов. Более того, один выстрел из комплекса будет стоить примерно 100 тысяч долларов. Тут, конечно, дважды подумаешь, стоит ли вообще тратить драгоценную ракету на какой-то там хиленький бронетранспортер.

Выстрелил-забыл

Огромным плюсом Джавелин является система «выстрелил-забыл». Оператору не нужно подставляться под ответный удар противника, корректируя полет ракеты. Нажал на спуск и можно быстро прятаться в укрытие. Инфракрасная система наведения, которой оснащена каждая ракета, позволяет ей самостоятельно найти цель.

Тактико-технические характеристики

• Калибр ракеты: 127 мм
• Бронепробиваемость за динамической защитой: 700 мм
• Система наведения ракеты: самонаведение при помощи ИК ГСН
• Масса комплекса: 22.25 кг
• Максимальная дальность стрельбы: 2500 метров
• Максимальная скорость ракеты: 1044 км/час

Режимы атаки и скорость

У комплекса есть два режима атаки. Атака сверху предпочтительна, поскольку почти вся тяжелая техника менее всего защищена именно в верхней части. Прямая атака позволяет оператору поразить боковую проекцию цели. Подготовленный солдат способен выпустить три ракеты всего за пару минут. Потенциально, все три выстрела будут результативны: один-единственный солдат с Джавелином вполне может уничтожить целых три танка — тандемная кумулятивная боеголовка не по зубам никакой существующей на сегодняшний день бронетехнике.

Достоинства комплекса

На коротких дистанциях этот переносной комплекс показывает себя отлично. Он маневренный и может быть использован даже в помещении. Для наведения Джавелин использует пассивную инфракрасную систему, которую противник обнаружить не может. Не стоит забывать и об уже упомянутой системе «выстрелил-забыл»: засопловое пламя комплекса сравнительно слабое, так что спрятавшегося после выстрела бойца вычислить по нему также не получится.

Минусы

При условиях ограниченной видимости (туман, дождь, пыль и прочие превратности природы) дневной прицел Джавелина становится практически бесполезным. Ракета должна следовать по определенной траектории, а это делает невозможным использование комплекса в лесу, горах и в городских боях. Оператору приходится свыкаться с немалым весом, вся система весит около 22 килограмм. Вообще, комплекс достаточно громоздкий, по лесу с ним не побегаешь. Кроме того, пушку за сто тысяч долларов бросить на поле боя осмеливаются немногие. Известны случаи, когда солдат расставался с жизнью, не решаясь оставить дорогое оружие.

Другие статьи:

nlo-mir.ru

Оружие США: ракета Джавелин (Javelin) — Информация о США

Выиграть войну гораздо легче, когда противнику некуда спрятаться. В этом армии США помогает один из самых передовых, динамичных и эффективных видов оружия — переносной ракетно-пусковой комплекс Джавелин.

Данный ракетный комплекс Джавелин принятый на вооружение армии США в 1996 году, прекрасно зарекомендовал себя в процессе военных операций США в Ираке и Афганистане. Так во время операции «Свобода Ираку» две разведгруппы спецназа США действовали у северной границы Ирака. Неожиданно они наткнулись на двигавшуюся колонну вражеской бронетехники.

По общему правилу такие разведгруппы доложив о контакте с противником отходят, поскольку военная мудрость говорит, что с танком можно бороться только танками. Всё, что меньше, обрекает на самоубийство. Но у разведгруппы спецназа США был «туз в рукаве» — легкая портативная ракетная установка Джавелин, способная уже в ближайшее время изменить характер боевых действия. Они вступили в бой с иракской бронетехникой выпустив 19 ракет Джавелин и таким образом уничтожив все иранские машины. Колонна была уничтожена в одно мгновение.

Из чего состоит система Джевелин?

Ракетная установка Джавелин — новейшее умное оружие для пехоты. Это первая установка позволяющая запускать с плеча ракеты, которые гарантируют почти 100 процентное попадание. Что же делает систему Джавелин такой умной и эффективной? Чтобы узнать о системе более подробно следует отправиться в Рэдстоун, штат Алабама.

Первое, что стоит отметить, когда берешь Джавелин в руки — это то, что вся система очень легкая. Как отмечают представители армии США, вес установки с боевой ракетой около 20 килограмм, она хорошо сбалансирована и поэтому стрелок практически не ощущает веса. Особая конструкция с удобными рукоятками позволяет удобно держаться и занять практически любую позицию и стрелять из устойчивого положения.

На установке Джавелин установлен самый передовой прицел, который позволяет высматривать цели днем и ночью. Вы можете устанавливать как широкий угол обзора, так и узкий, который ближе фокусирует цель. Распознав цель стрелок берет ее в прицельную рамку и ждет появления прицельного перекрестья. Как только перекрестье появится в видоискателе прицела можно нажимать кнопку выстрела. Но это только начало знакомства, для глубокого обзора следует пообщаться с разработчиками и авторами переносного ракетно-пускового комплекса Джавелин. Один из них Дэн Райс, занимающий пост главного инженера в проекте модернизации Джевелинов.

Дэн Райс усовершенствовал систему наведения до принципа «выстрелил и забыл». Стоит нажать на пуск и ракета на скорости до 1044 км. в час, сама сделает всё остальное, при этом не обязательно даже оставаться на позиции. Умное оружие всё сделает само.

Система Джавелин имеет три главных элемента: система слежения с инфракрасным датчиком, программное обеспечение, которое подает команды на исполнение и ракета атакующая цель. Все эти компонента позволяют попасть в цель и обеспечивают действие принципа «выстрелил — забыл».

Тепловой датчик впереди передаёт передаёт сигнал в систему слежения, которая затем управляет системой наведения ракеты, чтобы направить ее на цель. Компьютерные технологии гарантируют, что ракета не собьётся с курса. Поскольку Джавелин не зависит ни от проводной, ни от лазерной системы наведения, на сегодня против него нет средств противодействия. Когда ракеты выпущена, от неё уже никуда не спрячешься.

Джевелин способен уничтожить любую бронированную цель на поле боя в радиусе нескольких километров. Это настолько умная система, что нажания кнопки достаточно, чтобы ракета атаковала противника в самое уязвимое место. Всем кто будет находится внутри цели — наступит конец при 4000 градусов.

Как Джевелин преодолевает реактивную броню и укрытия?

Большинство современных танков имеют активный слой взрывчатой защиты, способный уничтожать попавшую в него ракету. Это называется реактивная броня. Но у системы Джевелин и на это есть ответ.

Защиту танка преодолевает два заряда взрывчатки. Первый заряд убирает реактивную броню, которая устанавливается на современные танки для уничтожения ракеты прежде чем боеголовка проникнет в корпус. Таким образом надо убрать эти заряды взрывчатки с пути, а затем сделать паузу достаточную для подрыва основного заряда. Когда на пути уже ничего нет, основной заряд Джевелина пробивает броню и взрывается внутри.

В мгновение ока температура внутри танка поднимается до более чем 4000 градусов по Цельсию, что определяет трагическую участь экипажа. Но, что если цель попытается спрятаться, скрыться в овраге?

Большинство ракетных установок способны стрелять в пределах прямой видимости по видимой цели. Джевелин в свою очередь способен переключаться со стрельбы прямой наводкой на стрельбу по навесным целям.

Режим стрельбы по навесной траектории, заключается в том, что ракета круто взлетает вверх, а потом почти вертикально обрушивается на цель. Верхняя часть башни танка покрыта самой тонкой броней. Именно в этом месте боеголовка и проникает в танк. Очень часто противник не может понять, что ракета пущена с земли, он считает, что подвергся воздушной бомбардировке.

Единственный недостаток Джевелина, общий для всех систем вооружения мира это то, что в момент пуска ракеты появляется тепловое пятно, которое может выдать позицию стрелка и подвергнуть его опасности ответного удара.



state-usa.ru
