Как сделать лук своими руками: использование подручных материалов

Изготовление лука своими руками издревле считалось почетным занятием, так как требовало не дюжей сноровки и силы. Эта дуга с веревкой стала основным рычагом влияния на целые эпохи. Имея грозное оружие, способное разить на десятки метров любую дичь или противника, человек обретал уверенность в успехе во время охоты и битвы. Так сформировались первые принципы тактики ведения дальнего боя, что определило курс развития всей цивилизации. Плоды этих трудов можно увидеть по сей день. Легенды об Артемиде и Робин Гуде, ракеты в форме стрел, тактическое боевое оружие, спортивные соревнования – все эти концепции произросли из достаточно примитивного инструмента.

На протяжении веков люди воевали, используя только метательные типы вооружения, и лишь сравнительно недавно смогли создать пороховое оружие. Задаваясь вопросом, как сделать самый мощный лук, человек двигался вперед по лестнице эволюции, улучшая то, что у него есть. Благодаря этому возникали десятки разновидностей метательного оружия в каждом уголке мира и каждой эпохе. В статье мы расскажем, как сделать лук своими руками,  и из каких материалов это осуществимо.

Как можно сделать лук своими руками

Создание дугового стрелкового оружия с тетивой – увлекательное, а иногда и необходимое для выживания занятие. К примеру, вы можете смастерить орудие из лыж своими руками, который не уступит по параметрам другим материалам (рисунок 1).

Примите во внимание, что этот инструмент обладает рядом ограничений, главные из которых – предельная скорость снаряда, максимально возможная дальность полета, пороговое натяжение.

В армиях англосаксов лучники были самыми высокими и хорошо тренированными. Натяжение требовало хорошей физической подготовки, зрения и умений, поэтому этот тип войск считался элитой. Каждый из них знал, как сделать лук своими руками, ведь обстоятельства могли лишить его основного снаряжения. Диковинка в глазах непосвященных, грозное оружие в руках мастеров.

Рисунок 1. В прошлом лук был основным оружием наших предков

Интересовались историей происхождения жеста «средний палец»? Лучники, избежавшие или удачно вернувшиеся из плена, демонстрировали целые пальцы, как насмешку врагам. Дело в том, что, когда лучника ловили в плен, его старались или завербовать, или обезвредить, отрезав пальцы, ответственные за натяжение. И это только одна из многочисленных историй, связанных со стрелковым оружием. Итак, как сделать лук из бумаги своими руками или из любого другого материала так, чтобы он хорошо стрелял?

Как сделать самый мощный лук

Взятые за основу материалы влияют на прочность, максимальную силу натяжения, что сказывается на общей поражающей способности изделия. Жесткая рама из арматуры не сильно подойдет, хоть выглядит внушительно. Ориентируйтесь на способность материала к гибкости, пластичности. Чтобы сделать лук для стрельбы своими руками, вам понадобится жесткое дерево. Подходящие сорта – бук, граб, сосна, тис, дуб и ясень. Слишком гибкая ветвь согнется в бублик, а слишком жесткая сломается. Поэтому всегда подбирайте прочные, но в то же время, гибкие типы. Из более современных вариантов – ПВХ трубы, сталь, гнущаяся арматура (рисунок 2).

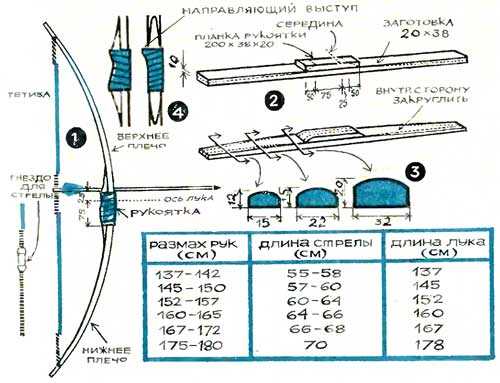

Рисунок 2. Особенности конструкции самодельного лука

Веревка для тетивы должна быть прочной, способной к пластичному растяжению или иному способу передачи энергии в снаряд (блоки натяжения, пружины). На жесткую раму необходима и жесткая нить, поэтому подбирайте её впору. На стальную раму – стальной тросик с запаянными краями. На деревянную – плетеная леска, тонкая нить из плетеной кожи, паракорд и даже шнурки. Бумага же неприхотлива, поэтому хватит резинки. Оптимальная длина всегда на 20 см больше длины рамы. Необходимо это для двух вещей – надежного крепления и дальнейшей регулировки натяжки. Как сделать лук своими руками в домашних условиях?

Для этого понадобятся инструменты:

  1. Режущий предмет. Нож, пила, ножовка, кухонный тесак, авторезка, циркулярка, бензопила, зубило.
  2. Бумага, карандаш для пометок.
  3. Рулетка на 3 м.
  4. Опционально использование дрели под отверстия для тетивы.
  5. Заранее подготовленный участок для сгибания длинной рамы. К примеру, неглубокая ямка в плотном типе почвы, крупном камне.
  6. Перчатки для безопасности.
  7. Столярные клеи, масла, абразивные растворы по металлу. Вполне вероятно, что вы захотите украсить или укрепить модель. Деревянную раму обработайте заранее.

Как сделать самый простой лук

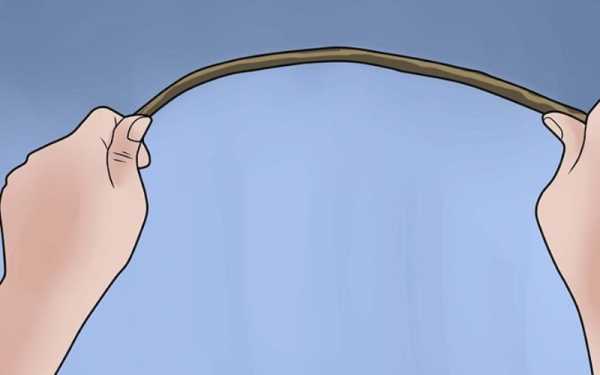

Достаточно проявить смекалку и поискать подходящие материалы. В идеале обойтись получится простейшей веткой, не занимаясь вырезанием из бревна (рисунок 3). Как сделать самый простой лук – возьмите небольшую трубу ПВХ, проделайте две дырки на каждом конце, проведите туда шнурок – все, примите на вооружение новую единицу. Достаточно затянуть веревку.

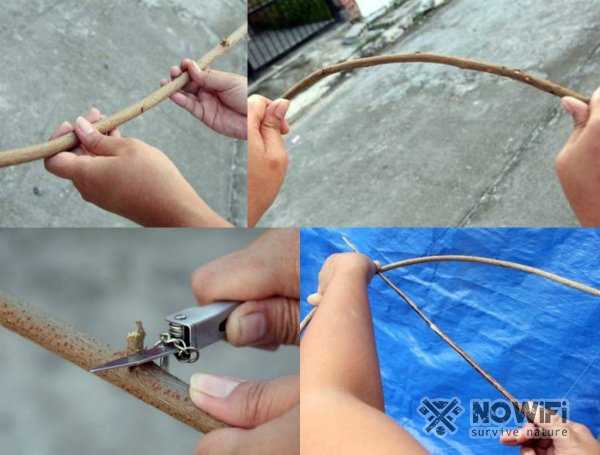

Рисунок 3. Самую простую модель можно смастерить из ветки или куска древесины

Задача как самому сделать лук и стрелы будет немногим посложнее, займет определенное время, так как стрелы необходимо делать из ровного отрезка с применением оперения. Необходимо будет использования заранее подготовленных прямых, тонких отрезков. Минимальная длина должна соответствовать расстоянию от точки натяжения до рамы + 10 см. Как сделать лук своими руками в домашних условиях более сложных конструкций? Давайте посмотрим.

Лук своими руками из дерева

Прогуляйтесь по лесу. Во время прогулки у вас есть все шансы наткнуться на хороший кусок полена для заготовки, особенно в теплую пору года. При наличии топора, пилы или бензопилы, а также желания почувствовать себя лесорубом, древесину можно добыть самостоятельно (рисунок 4). Ну, или купить в ближайшем строительном магазине брус с ребром 5 см.

Учтите, что за незаконную вырубку предусмотрена ответственность, поэтому срубайте только отдельные ветки.

Чтобы изготовить лук и стрелы своими руками, вам понадобится восемь часов времени, возможно, больше. Постарайтесь выделить на это день. Если вы задумались о том, как самому сделать боевой лук, то лучше используйте жесткие сорта, идеал – высечь из бревна.

Сделать это можно так:

  1. Полено, минимальной длиной в 180 см, желательно не слишком толстое, 5 см максимум.
  2. Начертите, какой внешний вид вы хотите получить.
  3. Нанесите образ на заготовку.
  4. Вырезайте, отсекайте, пока не получится рама.
  5. Проделайте два отверстия под тетиву на каждом конце таким образом, чтобы они были не в ущерб конструкции.
  6. Можно обвязать концы тугой веревкой.
  7. Надевая трос, сгибайте оптимально на 5-10 см.
Рисунок 4. Используя природные материалы, вы вполне сможете смастерить такую простую модель

Зафиксируйте нить, попробуйте её натянуть. Отрегулируйте, чтобы было не слишком туго.

Лук из лыж своими руками

Старые забытые на антресолях инструменты для давно безынтересного вам занятия, изготовленные по советской технике, лыжи имеют отличные показатели упругости и прочности. Вдобавок, их обрабатывали специальными растворами для уменьшения износа от трения, влаги. Принцип тут будет слегка другой, поскольку это составной конструкт: у него есть средняя секция, которая держит на себе закрепленные «плечи» (рисунок 5).

Каким образом изготовить лук и стрелы своими руками в такой способ:

  1. Разрежьте лыжи на два одинаковых куска, пропилив по два отверстия у основания шириной под хороший болт.
  2. Выточите из бруса прямоугольную рукоять, с наклоном для крепежной поверхности в 10-15 градусов. Обточите место для вашей руки.
  3. Допускается и крепление на ровную поверхность, но тогда теряется мощность.
  4. Просверлите в ней отверстия под болты.
  5. При креплении используется два фронта. Поверхности соприкосновения нужно покрыть древесным клеем, предварительно их обработав. Необходимо, чтобы детали смотрели загибом вперед, к мишени.
  6. Далее, нужно плотно стянуть болтами с шайбами. Под каждую из них подложите кусочек плотной кожи, для равномерного распределения давления во избежание повреждения.
  7. Саморезы применять нельзя. Никогда. Это не игрушка. Ненадежное крепление чревато поломкой.
  8. Веревку натягивайте, как обычно, сгибая «плечи».

Конечно, выглядит такая конструкция не так впечатляюще, как лук своими руками из трубы ПВХ. Если приловчится, то можно применять для охоты. Как самому сделать блочный лук своими руками?

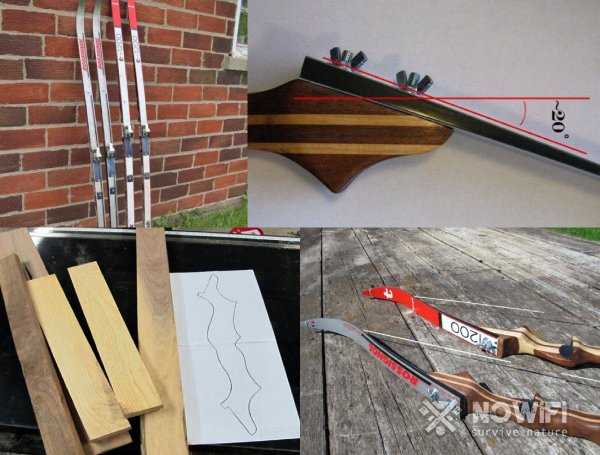

Рисунок 5. Старые лыжи могут стать отличным сырьем для изготовления лука

Основной материал – стальной каркас. Хотя можно снабдить лыжную модель таким механизмом. Для такого лука своими руками чертежи, видео, размеры и точность довольно важны, ознакомьтесь с доступными в сети материалами, прежде чем приступать к работе.

Блоки сохраняют довольно внушительный запас силы. Система противовесов удерживает натяжение, дает значительно большую силу выстрела. Своими руками такой девайс сделать не трудно, однако, для каждого изделия чертеж сугубо индивидуальный. Придерживаясь базовых принципов, вы сможете его собрать.

Лук из бумаги своими руками

Бумага ‒ это измельченное дерево с добавлением осветлителя. Следовательно, из него в теории можно изготовить что-то крепкое и плотное. Каким образом? Потребуется множество листов А4 (рисунок 6).

Это будет чем-то отдаленно похоже на лук для охоты своими руками, при условии, что ваша дичь – пустые консервные банки:

  1. Листы сворачивайте гармошкой, вставляя друг в друга, затем склеивая. Каждый раз спрессовывайте их, прижимая с силой.
  2. После достижения толщины в 2см можно считать, что основа готова.
  3. Используйте резинку в качестве тетивы.
  4. Для более крупного экземпляра можно поэкспериментировать, утолщая основу.

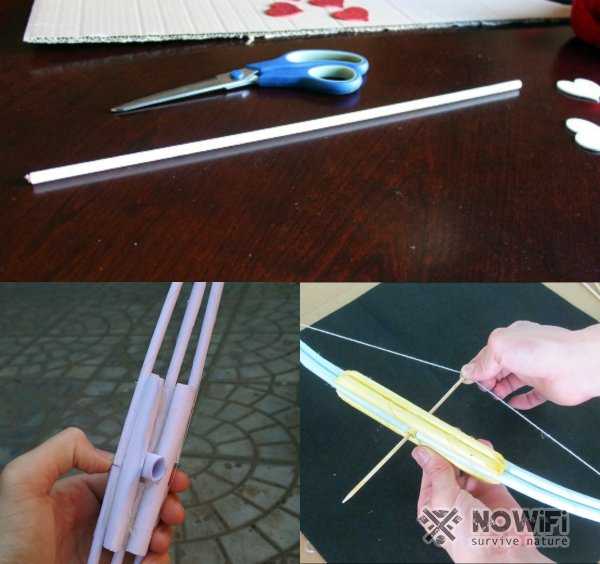

Рисунок 6. Бумажная конструкция вряд ли подойдет для серьезной стрельбы

Альтернативный вариант – оберните карандаш листом, загнув края. Вытащите карандаш, к каждому краю прикрепите резинку клеем и развлекайтесь.

Лук из трубы ПВХ своими руками

Вариант в стиле постмодерн, для рукастых и хитрых лучников. Для того чтобы сделать такой лук своими руками чертежи, видео, размеры не обязательны. Понадобится одна трубка ПВХ длиною до 80 см. Толщина пластика – до 1 см. Выйдет у вас своеобразный детский лук своими руками. Натяните нетугую веревку, и можете выходить на след диких банок и бутылок (рисунок 7).

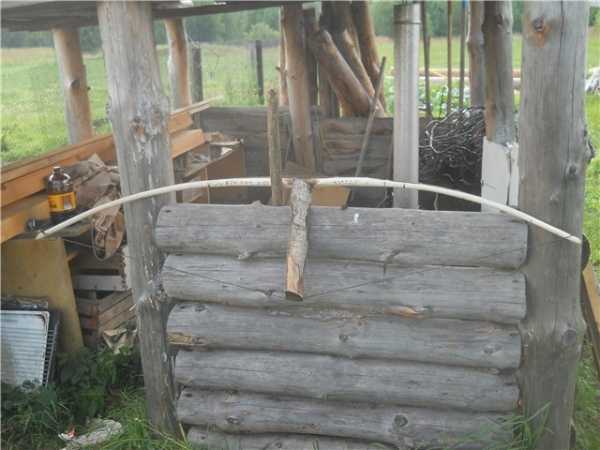

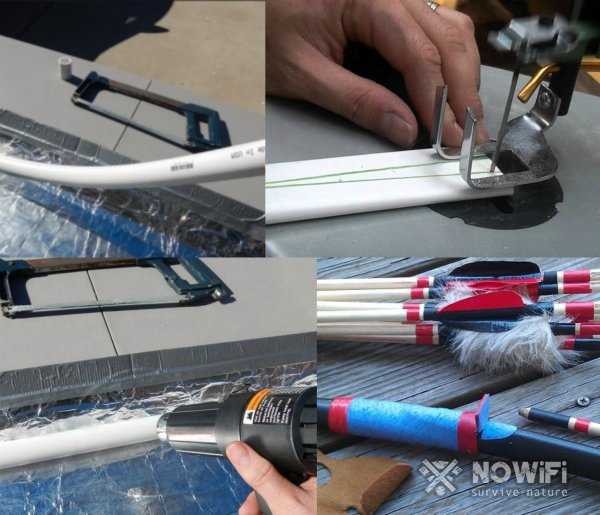

Рисунок 7. Труба ПВХ — универсальный материал для изготовления лука

А вот охотничий лук своими руками из такого материала будет трудно реализовать. Причина проста – пластик не обладает выдающимися параметрами жесткости. Впрочем, вы можете попробовать. Схема лука своими руками будет следующая. Трубка понадобится 160-180 см, с толщиной в 1 см. Проделайте отверстия под тетиву на каждом конце. Слегка прогибая трубу, натяните тросик. Если он вибрирует как струна гитары – вы добились правильного результата. Больше действий не требуется.

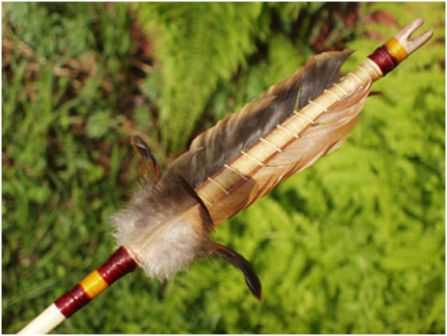

Как сделать стрелы своими руками

Пожалуй, их изготовление самая важная и не менее сложная часть производства. Главная проблема – прямой и ровный стержень. Вторая сложность – оперение или же направляющие ребра. Требования к корпусу – он должен быть легким. Можно использовать алюминиевые или тонкие и ровные полоски ПВХ из крупнокалиберной трубы. Не используйте сталь (рисунок 8).

Сделать оперение можно по следующей инструкции:

  1. Нарисуйте на бумаге треугольник с равными сторонами.
  2. От каждой вершины проведите биссектрису перпендикулярно ребрам.
  3. Три линии образуют точку в центре.
  4. Возьмите лист пластика, и вырежьте заготовки для оперения. Перо делается следующим образом – 4 см отступа с каждой стороны от основной части.
  5. Приставьте задний конец снаряда к центру чертежа.
  6. Теперь, используя заготовки, клейте на бок пласты, направляя кончик к одной из вершин.
  7. Чередуйте перья в направлении вершин, заполнив все три ячейки.
  8. Обмотайте плотно проволокой/изолентой края пера.

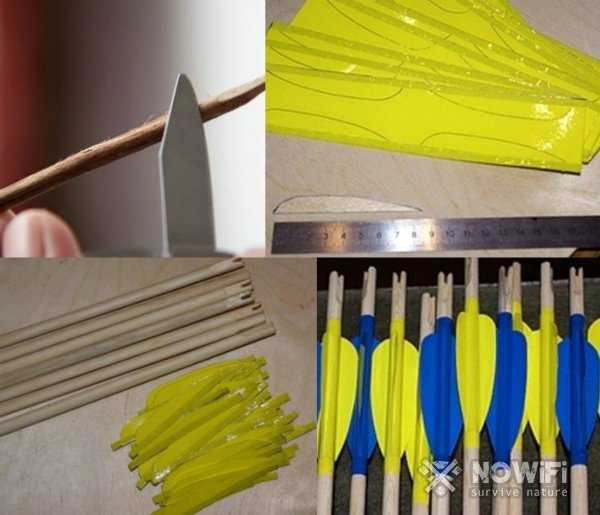

Рисунок 8. Основные этапы изготовления стрел

Детский лук своими руками

Ребенку понравится любой способ развлечения, связанный с физической активностью. Ощущение мнимой силы бодрит и приносит азарт. Однако проведите лекцию, и объясните, что в живые объекты и хрупкие предметы палить не следует. Это развлечение для природы.

Рисунок 9. Конструкция детского лука полностью повторяет взрослое оружие

Вы можете, конечно, дать задание ребенку изготовить лук своими руками из дерева самостоятельно. Это совместное занятие поможет сблизиться со своим малышом. Производство детского лука своими руками чертежи, видео, размеры – останутся те же, что и для остальных способов, но в миниатюре (рисунок 9). Возьмите любую приведенную выше инструкцию, и сократите размеры дуги соответственно росту своего чада, не натягивайте тетиву слишком сильно. Все, этого будет достаточно.

Поделиться

Поделиться

Нравится

Класс!

Нравится

Твитнуть

nowifi.ru

Как сделать лук и стрелы для стрельбы своими руками в домашних условиях?

Лук – красивое оружие, с древних времен известное человеку и до сих пор пользующееся популярностью не только у романтичных подростков, но и у спортсменов, а также охотников. Выбор подобного оружия поражает воображение.  Можно приобрести этот аксессуар в магазине, а можно и самостоятельно изготовить, было бы желание. И сегодня мы расскажем вам, как сделать классический, блочный и лук для охоты своими руками со стрелами в домашних условиях.

Как сделать классический лук своими руками

Данный вид оружия работает за счет передачи тетиве расправляющимися плечами толчкового усилия, которое заставляет стрелу вылетать с определенной скоростью. Зависит эта скорость от силы натяжения. Популярными моделями в этой категории являются Монгольский, Bear Archery Supermag и Deer Master.

О том, как сделать классический лук для стрельбы своими руками в домашних условиях, расскажет видео ниже:

Что понадобится

Надо приготовить:

  • Рубанок.
  • Ножовку-пилу.
  • Изоляционную ленту.
  • Нож.
  • Электролобзик (для составного лука).
  • Дрель (для составного лука)
  • Клей.
  • Наждачную бумагу.
  • Лак, краску для отделки.
  • Болты М6 (для составного лука).
  • Материал для тетивы (леску, веревку из синтетики или шелковую нить).
  • Материал для лука – трубу из ПВХ либо древесину (тисовую лучше всего, можно взять и ясень, можжевельник, кедр, иву, орех, рябину, лиственницу, вяз).

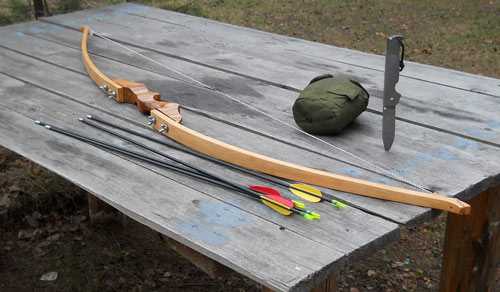

Лук классический своими руками

Технологии

Вариант один

Проще всего сделать лук цельным, взяв полихлорвиниловую трубу толщиной 4 сантиметра. Длину отмеряют, исходя из расстояния между концами пальцев руки в вытянутом состоянии и серединой бедра. На концах трубы делают зарубки, куда крепят тетиву.

Изделие получается не сильно прочным – его лишь на несколько раз хватит.

Вариант два

Это составная модель, с которой придется повозиться подольше. Зато и конструкция получится более прочной и надежной.

  1. Здесь сначала надо из древесины вырезать центральную часть (основу), к которой будут крепиться плечи. Ширина основы по центру – 5 сантиметров, а по краям – полтора сантиметра. Брусок для заготовки имеет размеры 40 на 4 на 6 сантиметров. Материал – дуб или береза. Можно склеить заготовку из нескольких слоев клена, бука или другого дерева.
  2. Плечи делаем из той же трубы ПВХ и усиливаем с помощью кусков трубки меньшего диаметра, вставленных внутрь. На краях наносим зарубки, куда прикрепляем тетиву, сплетенную из шелковой нити.

Еще можно сделать плечи из готовых пружинящих ламелей, взятых от дивана или кровати. Длина этих элементов обычно составляет от 70 до 120 сантиметров. Толщина оптимальная – 12 сантиметров. Вырезают детали наискось (лучше две сразу). На краях делают насечки для тетивы глубиной от 7 до 8 миллиметров. Плечи с основой соединяют болтами М6 (под которые надо высверлить отверстия).

Еще проще сделать плечи из лыж – они идеально подходят. Лучше всего взять узкие лыжи, а вот широкие подточить придется. Годятся как пластиковые, так и деревянные изделия. В данном случае общая длина лука должна составлять от 120 до 140 сантиметров.

Блочный лук

Эти модели отличаются от классических тем, что за счет наличия блоков-эксцентриков требуется прилагать меньшее усилие при стрельбе. А точность и кучность, а также дальность стрельбы увеличиваются. Популярностью у спортсменов и охотников пользуются такие блочные модели как MK-CB50, Кондор PKG, Orion, Ястреб и другие.

Об изготовлении блочных луков своими руками в домашних условиях расскажет это видео:

Что понадобится

Очень простой вариант предполагает наличие:

  • Двух мощных пружин (можно на авторынке купить).
  • Двух колесиков из металла (части автомобильного подъемника, также на авторынке покупаются) и двух металлических шпилек по 4 сантиметра (будут осями).
  • Восьми мебельных уголков и двух уголков по 4 сантиметра.
  • Двух мебельных петель.
  • Четырех скоб из металла в виде буквы «П» (колесики крепить).
  • Саморезов обычных 30-35 штук и удлиненных – 4 штук.
  • Веревки из синтетики (тетивы).
  • Брусков из дерева длиной 46 сантиметров (2 штуки для плеч), длиной 40 сантиметров, шириной 4 сантиметра и толщиной 2 сантиметра (2 штуки для основы) длиной 16 сантиметров и такими же длиной и шириной с выемками по краям (2 штуки для крепления пружин).
  • Ножовки.
  • Лобзика.
  • Напильника.
  • Отвертки.
  • Наждачной бумаги.

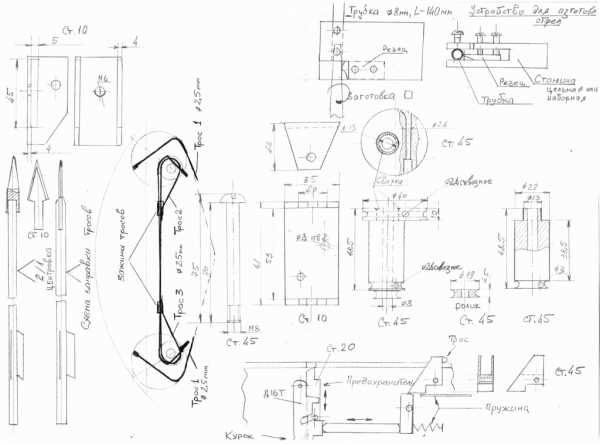

Блочный лук своими руками (чертежи)

Технология

Делаем основу, присоединив по краям сорокасантиметрового бруска два небольших, шестнадцатиметровых. Для крепления используем уголки. Усиливаем конструкцию длинными саморезами. Доводим поверхность до гладкости наждачной бумагой. К плечам приделываем П-образными скобами колесики (для чего изготавливаем прорези на концах плеч). Осями послужат шпильки.

По краям основы приделываем мебельные петли (завесы). Красим все детали (лучше всего из баллончика краска, она сохнет быстро). Потом к петлям прикрепляем плечи (за середину), к их передней части с торца привинчиваем уголки. За них зацепим пружины, которые вторым концом зацепятся за выемки в брусках основы. Осталось лишь тетиву натянуть.

О том, как сделать охотничий лук своими руками в домашних условиях, расскажем ниже.

Охотничий лук

Современные луки для охоты могут быть простыми (цельными) и составными, рекурсивными и блочными, имеющими различную длину и мощность. Стоимость некоторых готовых фирменных моделей достаточно высока, поэтому расскажем, как сделать охотничий лук самостоятельно. Причем в «полевых» условиях.

Походный простой вариант

Что понадобится
  • Прочная древесина (кедр, ель, черемуха, груша, яблоня, вяз, сосна, береза, лиственница).
  • Нож острый и удобный.
  • Жир животный.
  • Для тетивы – шнур, кожаная полоска шириной три миллиметра или стебли крапивы перекрученные.
Технология
  1. Выбираем в лесу подходящий гибкий сук.
  2. Примеряем по размеру, приложив один конец к бедру, другой – к концу вытянутой руки.
  3. Чистим от коры, вырезаем нужную форму.
  4. В середине толщину делаем толщину 5 сантиметров, по краям – 1,5 сантиметра.
  5. Для тетивы пазы отстоят от концов на 1,25 сантиметра.
  6. Готовое изделие натираем жиром животным.

Охотничий лук своими руками

Составная модель

Что понадобится
  • Древесина для основы (иначе, кибити) берется однослойная, плотная, не гибкая. Лучше всего взять близко к корню дерева.
  • Для плеч (иначе, рогов) берем черемуху, растущую около воды.
  • Для тетивы – шнур, кожаная полоска шириной три миллиметра или стебли крапивы перекрученные.
  • Для склеивания деталей – клей из толченых рыбьих голов.
  • Береста, пластина из елового «кремля».
  • Жир животный.
  • Нож.
Технология

Заготовки очищаем от коры и хорошо высушиваем в темном месте. После черновой обработки производится вторая сушка. Когда вырезаются все детали, их сушат уже на солнце. Если есть желание стрелять с колена, то один рог (плечо) делают короче. Если этого не предполагается – делаем их одинаковыми. Грани лука – до 1,5 метра могут быть. Размеры основы – как в описанной выше составной модели.

Детали склеивают рыбьим клеем, для прочности закрепляют сухожилиями животных. Основа пропитывается жиром (или смолой кедровой). Внутри лук обклеиваем пластинкой из «кремля» елового, сверху – из теплой бересты, вываренной и размягченной (волокна располагаем вдоль). Остается приделать тетиву.

Что касается стрел для охотничьего лука, то их делают диаметром 6 миллиметров, из дерева без трещин. В задней части вставляют маховые птичьи перья.

Легкое дерево годится для мелкой дичи, твердое – для крупной.

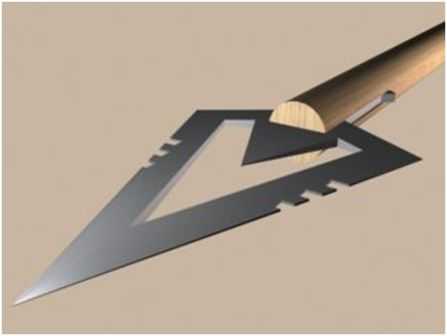

Если на птичек хотите охотиться, просто заострите кончик стрелы. Если что-то покрупнее приглядели, сделайте наконечник. Металлический, костяной, кремниевый.

Этот видеоролик расскажет, как сделать лук для охоты под водой своими руками:

podpricelom.com

Как сделать лук своими руками

Я начал заниматься стрельбой из лука и охотой с помощью лука, когда был молод. Я стрелял из своего старого лука, преследовал оленей в лесах Нью-Гэмпшира. Но с возрастом это занятие ушло на второй план.

А сейчас в период каникул мне вдруг пришло в голову сделать лук. Я прочитал много литературы по этому поводу. И теперь хотел бы предложить свою инструкцию всем, кто захочет ее прочесть и использовать.

Итак, начнем!

Содержание статьи

Шаг 1: Для начала исповедь

Этот лук не был первым. Первый лук, который был сделан, руководствуясь старым чертежом, указанным в журнале «Популярная механика». Он получился не сильно мощным, уровень натяжения 9 кг. Поэтому я начал проводить дальнейшие эксперименты и нашел описание пирамиды Луки. Я использовал размеры, которые нашел в «Популярной механике», и подогнал их под 9 кг нагрузки с помощью программы Solidworks. Потом я изменил параметры лука в программе так, что размер и изгиб изделия не изменился, но он сможет выдерживать нагрузку в 23 кг.

Шаг 2: Выбор древесины

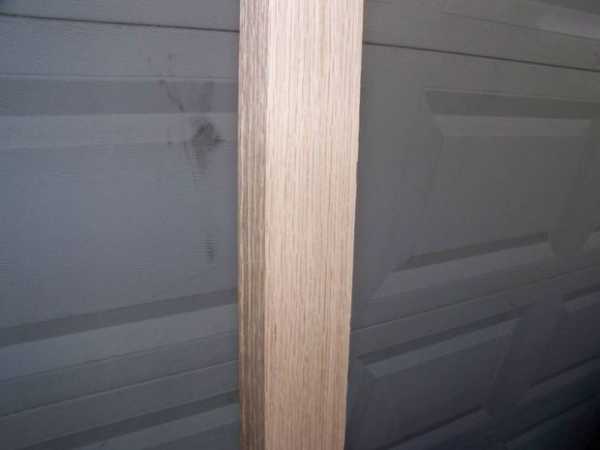

Самый простой выбор для начала — это древесина красного дуба. Ее свободно можно приобрести в любом магазине, специализирующемся на продаже пиломатериалов. Я выбрал самую прямую доску размером 25 x 75 x 2500 мм с широкими годичными кольцами и с самым большим весом из тех, которые были в отделе магазина. Вам придется перебрать много материала, может понадобиться посетить несколько магазинов, но это того стоит. Если будет плохое дерево, то и лук получится плохой.

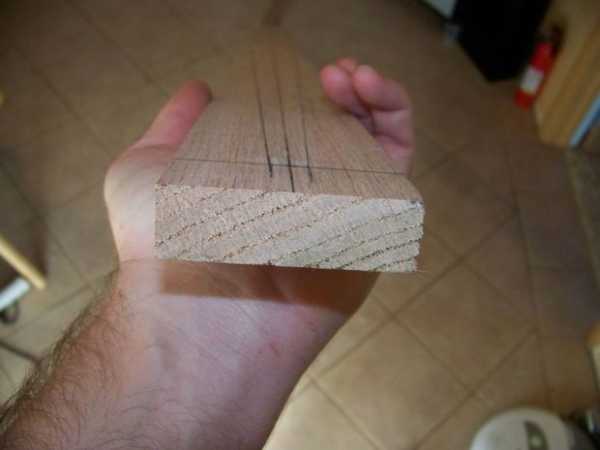

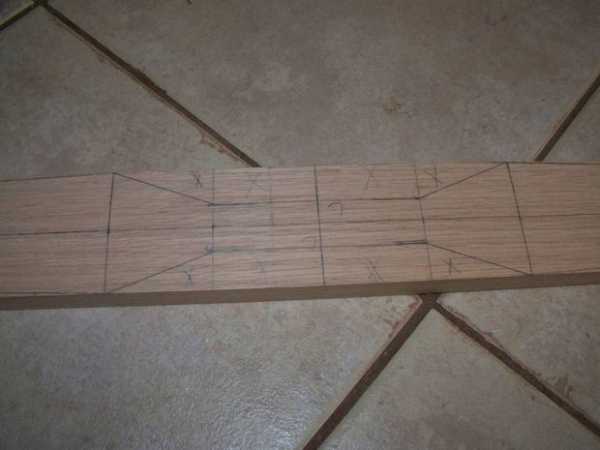

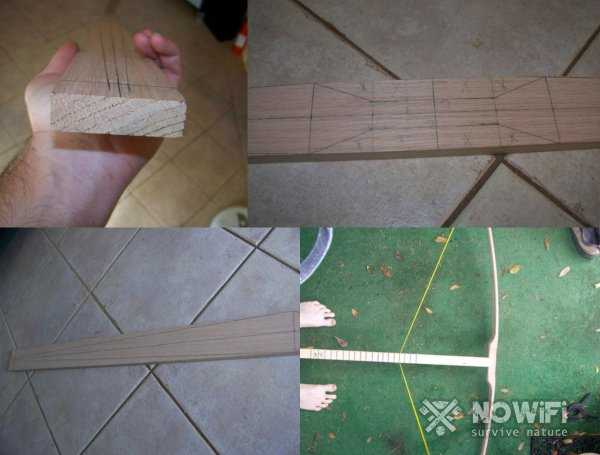

Шаг 3: Разметка древесины для лука

Начните осматривать древесину. Проверьте на любые осколки, трещины, узлы, если Вы сможете работать, не задевая их, это хорошо. Если нет, то Вам может понадобиться еще одна доска. Наметьте 2,5 см с одного конца, а затем отделите часть 175 см, чтобы оставалось 62, 5 см. Возьмите 175-сантиметровую часть. Самый большой кусок — это будет сам лук. Отметим центр каждого конца, проведем линию между этими центрами вдоль доски, затем намечаем центр самой доски. Лук должен получиться симметричным.

Рукоять — 10 см в длину, 2,5 см в ширину в центре.
«Клинья» — перепад ширины от рукояти к плечам – 5 см по длине.
Плечи — по 75 см в длину, утончаются к концам на ширину 1 см.

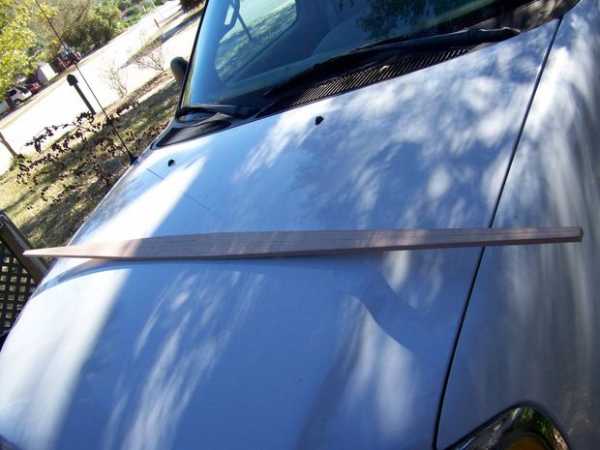

Шаг 4: Вырезать и сделать плечи

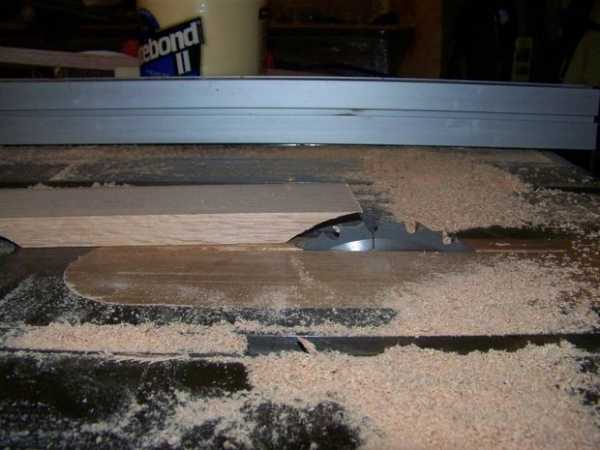

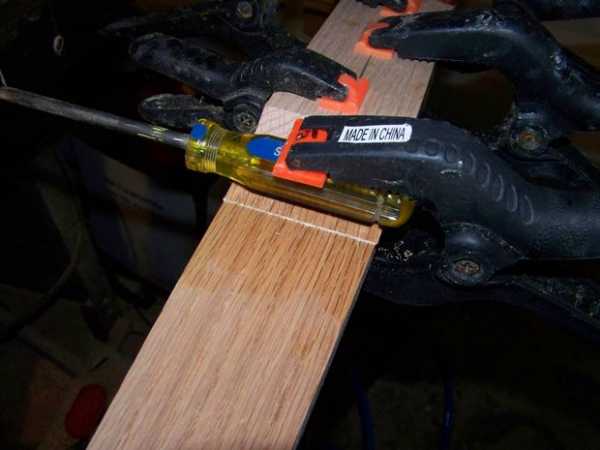

Я использовал настольную пилу для того, чтобы отрезать размеченные лишние края — на все действие я потратил не более двух секунд. Теперь нужно уменьшить толщину доски приблизительно до 11 мм. Это можно сделать, используя электрический рубанок, или ручной рубанок (так будет сложнее), или же настольную циркулярку.
Форму рукояти пока не вырезать!

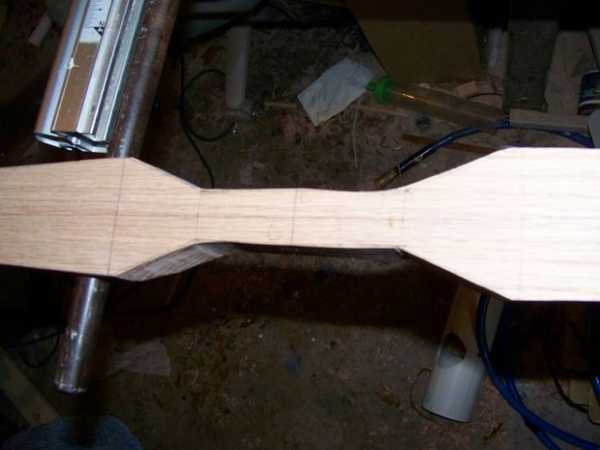

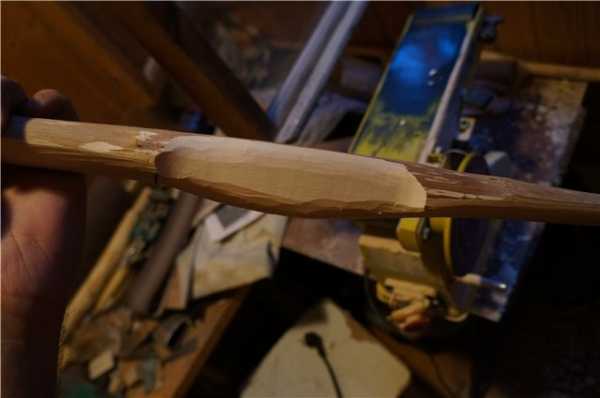

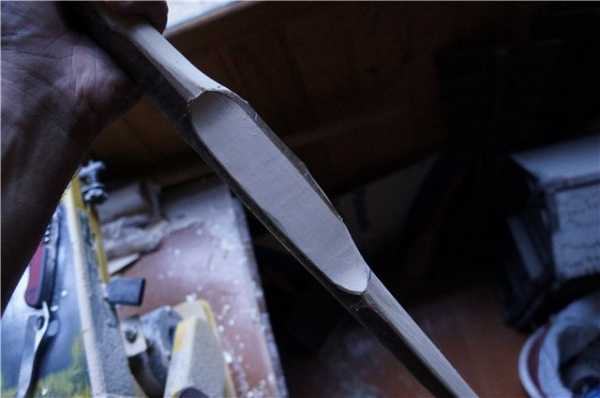

Шаг 5: Рукоять

Сейчас концы слишком тонкие. В таком виде нельзя использовать лук, а то он сломается. Поэтому нужно сделать их толще но с плавным переходом к плечам. Теперь возьмем 62,5-сантиметровую оставшуюся часть, отпиливаем от нее 23 см. Затем с помощью циркуляры выпиливаем по плавному переходу толщины (на фото представлено, смотрите внимательно, как это делается).

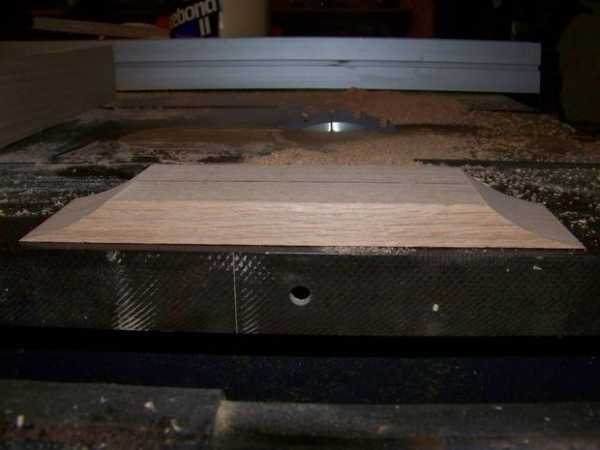

Полученную деталь приклеиваем к основе лука и оставляем сохнуть в течение суток. На следующий день начинаем выпиливать рукоять.

Шаг 6: Теперь самая страшная часть работы

Сейчас у Вас в наличии имеется объект напоминающий лук и нужно сделать из него нормально функционирующий лук. Для начала нужно срезать около двух сантиметров на всех углах вдоль заготовки — это предотвратит «отслаивание» волокон и появление серьезных заноз при сгибании. Из обрезков делаем маленькие клинья и крепко привязываем их с обоих концов лука.

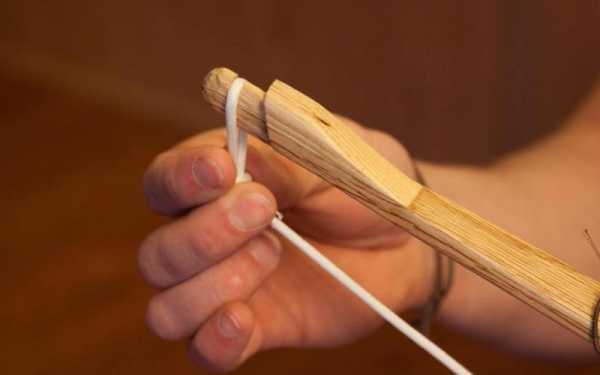

Делаем тетиву и переходим к следующему шагу.

Шаг 7: Серьезный этап

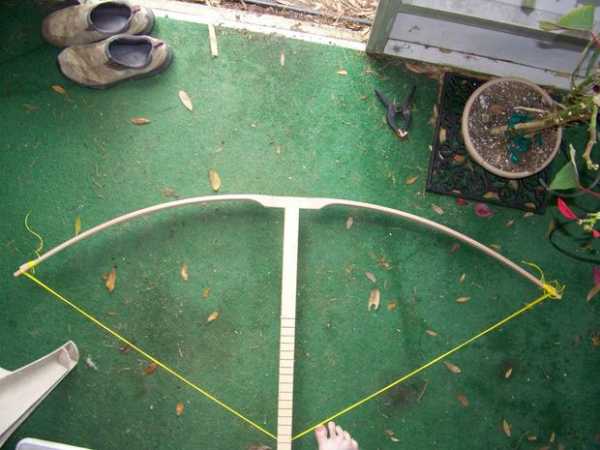

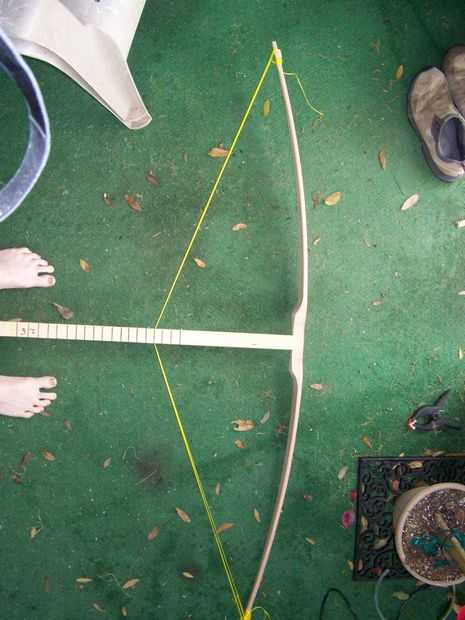

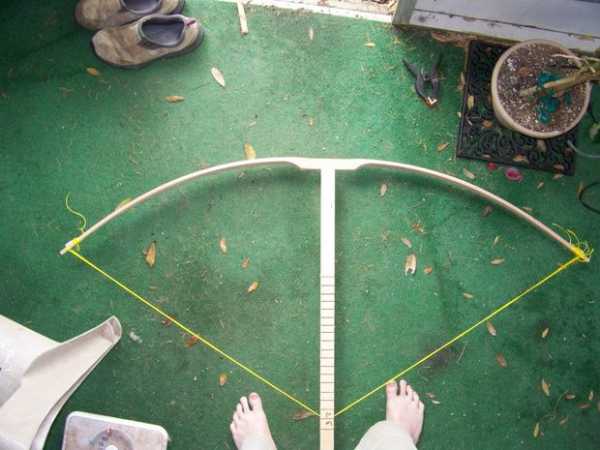

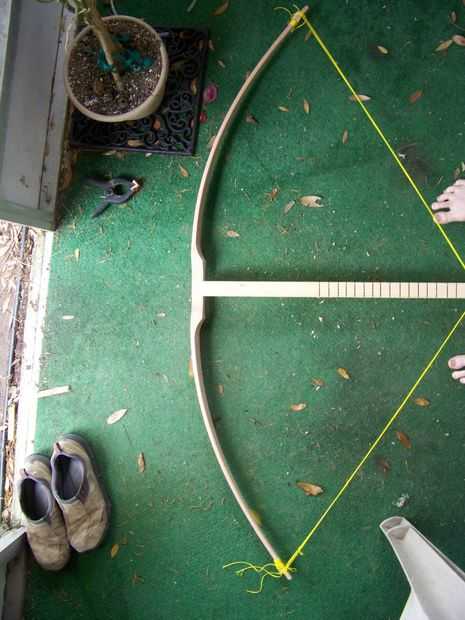

Вот теперь действительно будет страшно. Постепенно выгибаем лук до состояния идеальной дуги. Для этого Вам нужно взять вспомогательный инструмент — доску с пропилами, которая представлена на фото.

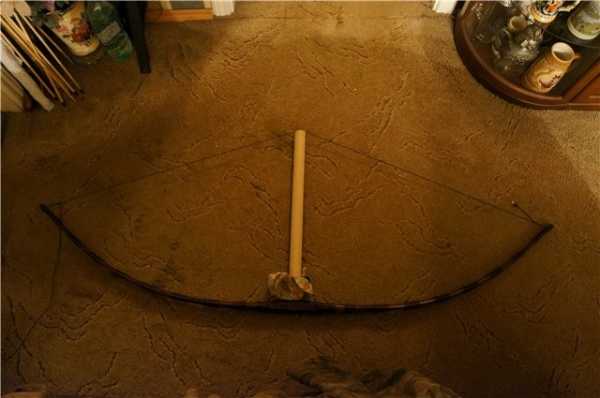

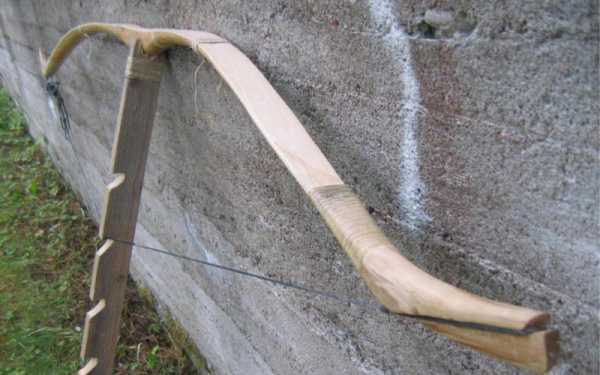

Теперь упираем вспомогательную доску в середину изделия и постепенно выгибаем его, надеясь на то, что оно не сломается. Не спешите, когда будете это делать, чтобы волокна древесины успевали принимать новую форму. Нужно продолжать манипуляции до того момента, пока не получите форму, которая Вас устроит.

Если вдруг послышится треск, то все пропало, придется начинать все с начала.

Шаг 8: Закрепление клиньев

На этом этапе не должно возникнуть затруднений. Нужно всего лишь взять уже изготовленные клинья, вырезать на них неглубокие пазы на концах и очень крепко и надежно обвязать веревкой. Предварительно промазать все части клеем. Не натягивайте лук до полного высыхания клея, чтобы клинья не съехали со своего места.

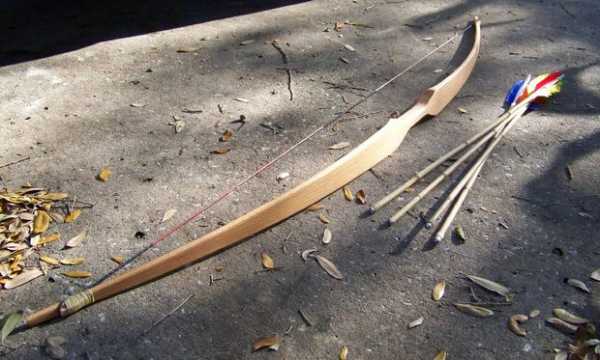

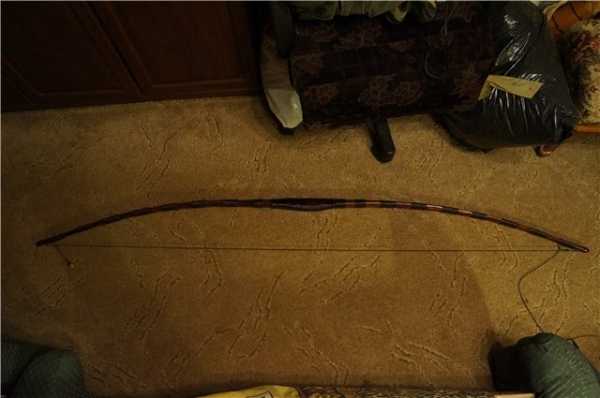

Шаг 9: Готово

Чтобы не посадить в руки большое количество заноз, нужно зашлифовать все наждачной бумагой до абсолютно гладкой поверхности, а сверху еще отполировать специально предназначенной для этого пастой. Рукоять можно обмотать для красивого внешнего вида бечевкой.

Очень доволен результатом!

Шаг 10: Добавление

Многие люди хотят добавить какую-то изюминку к своему изделию. Можно наклеить на заднюю часть лука различные ткани: лен, брезент, джинсовая ткань, шелк, и т.д., или сыромятную кожу. Однако эти добавления не улучшат производительность и качество работы лука.

Твитнуть

Поделиться

Плюсануть

Поделиться

Класснуть

handsclub.ru

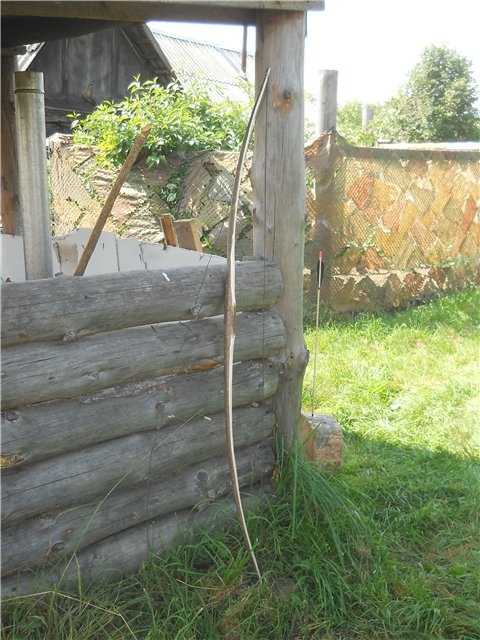

Лук из лещины своими руками

В данной статье я постараюсь рассказать вам, как сделать лук из дерева своими руками. Материалом для лука послужил Лесной орешник. Подобранный ствол сучковат, кривоват, но прямой орешник отыскать практически невозможно.

Понадобится:

  • Швейцарский нож;
  • Ствол из Лещины;
  • Кевларовый шнур для тетивы;
  • Карандаш (за неимением карандаша я размечал углем).

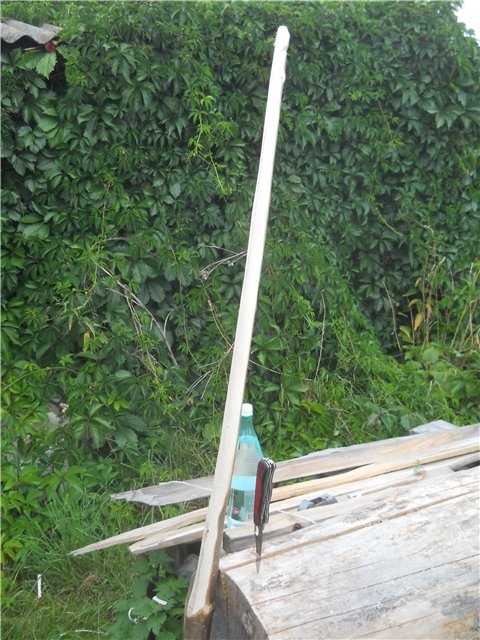

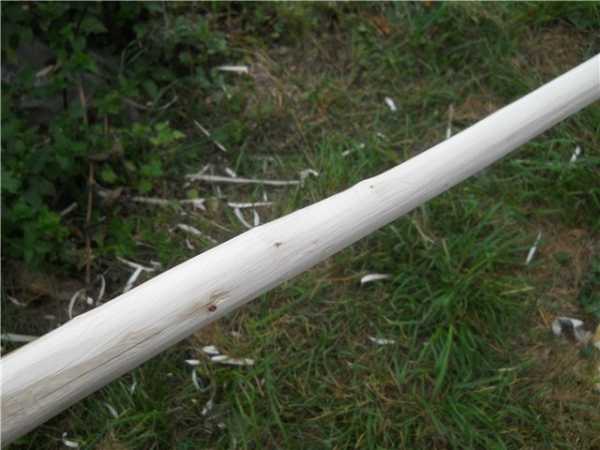

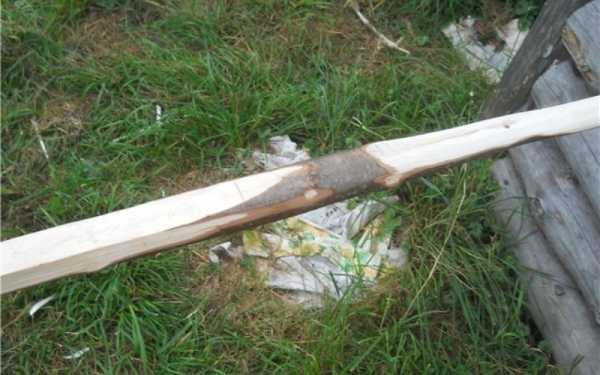

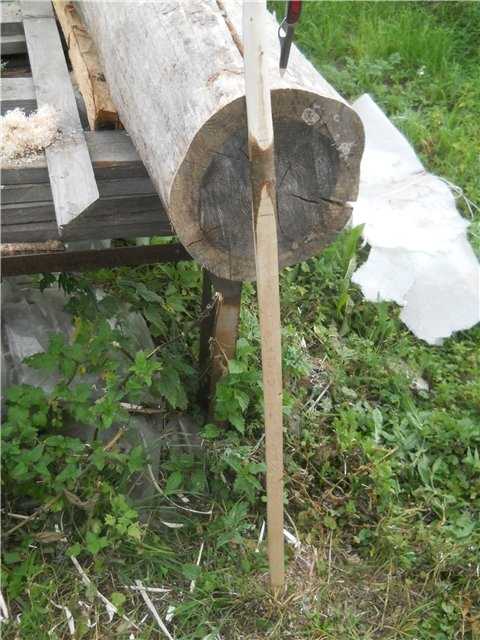

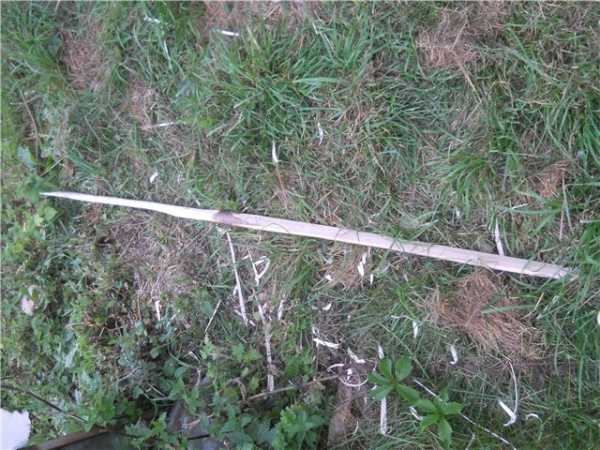

Процесс изготовления лука своими руками начинаем с грубой сушки древесины. Как это делается: ствол засовывается в металлическую трубу, которая прикопана на пол штыка лопаты, и над трубой, непосредственно на земле, разводим костры, используя древесный уголь для шашлыков. Один конец трубы выводим на свежий воздух, чтобы вышла влага. Все это томится около 5-6 часов. По прошествии указанного времени ствол полностью просушен и готов к дальнейшим манипуляциям.

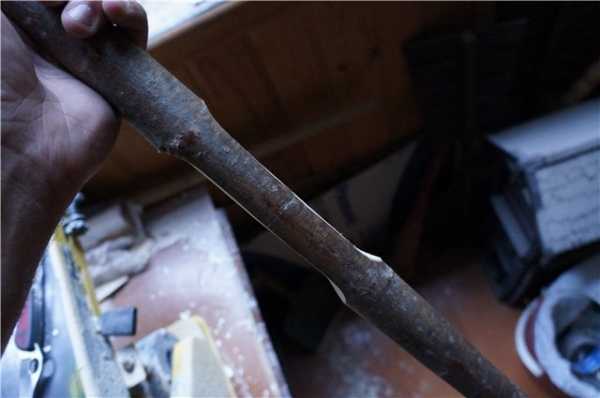

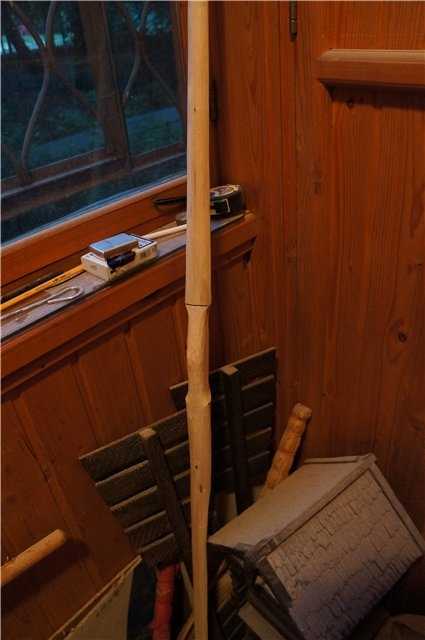

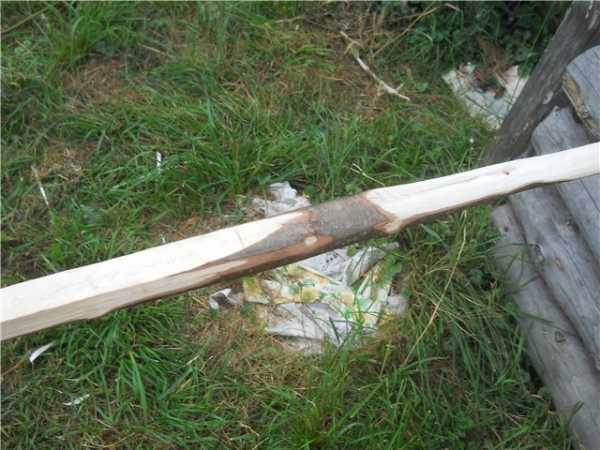

Ножом создаем нужную форму.

Натягиваем тетиву.

Затем лук был отстрелян.

В итоге я его подверг жесткой переделке из survival bow в примитивный лук, наподобие германского, для чего он был размечен под рукоять. Для тетивы были наклеены законцовки из обрезков какого-то плотного дерева на цианокрилатый гель.

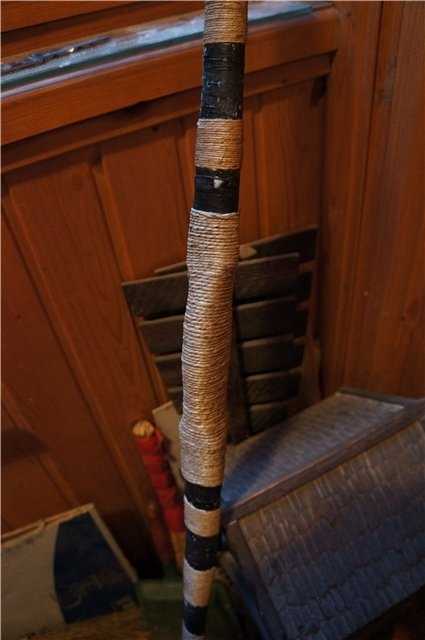

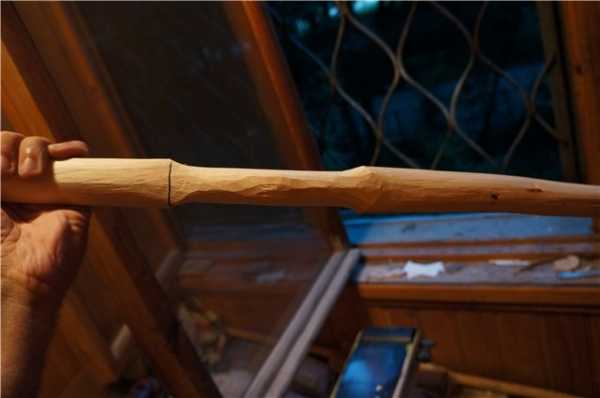

После чего прошла грубая обработка рукоятки под декоративную обмотку.

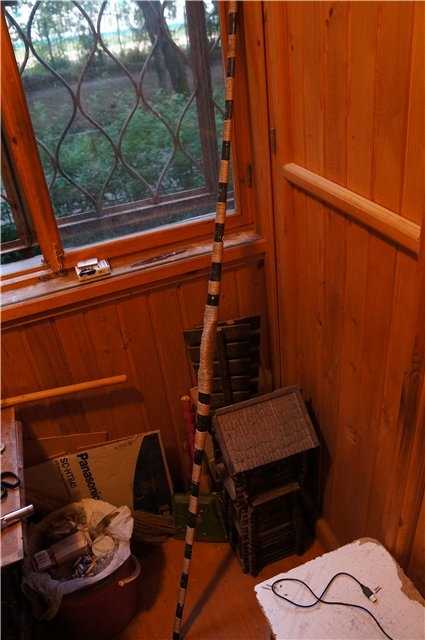

Целый вечер пришлось налаживать бандажи.

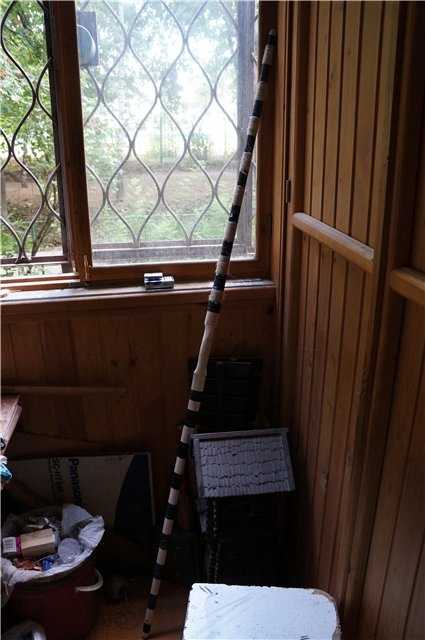

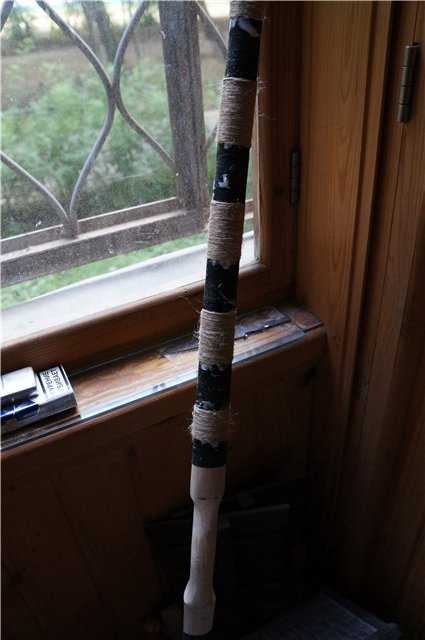

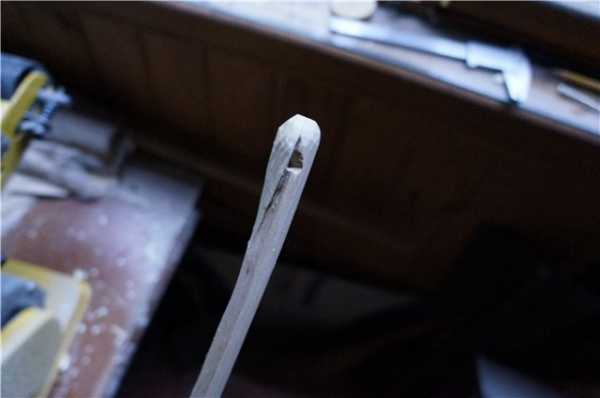

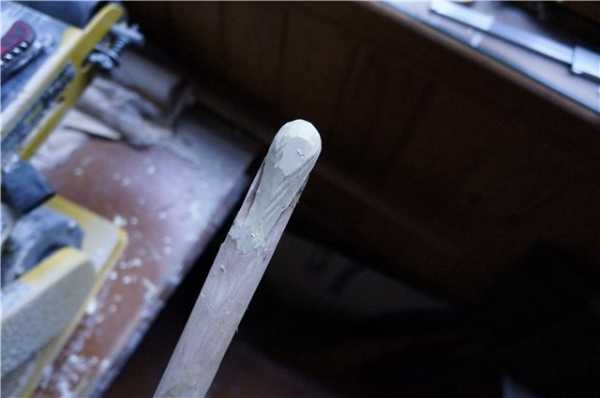

Процесс работы: под бандажи разметка с шагом в 5 см. Изоленту наклеивал на те места, которые бандажироваться не будут. Хитрость в том, чтобы изоленту клеить клеевым слоем наверх, что позволит избежать повторной полировки тела лука, т.к. к древесине ничего не прилипает. После чего ПВА -> наматывание шнура -> обжиг горелкой, чтобы удалить лишние волоски с намотки -> работы с рукоятью.

С которой, кстати, получилось все достаточно сложно. Сначала накрутил кожу, но лук из-за этого выглядел немного эклектично. Поэтому кожу убрал и намотал х/б шнур. Потребовалось 10 метров, сколько и было в одной катушке, будто специально рассчитано было.

После того, как завершил обмотку, сделал кое-что важное. А именно – развел ПВА водой (соотношение – 50х50) и, не сняв изоленты, промазал этой смесью бандажи, вместе с рукояткой. Зацементировал, так сказать, дополнительно.

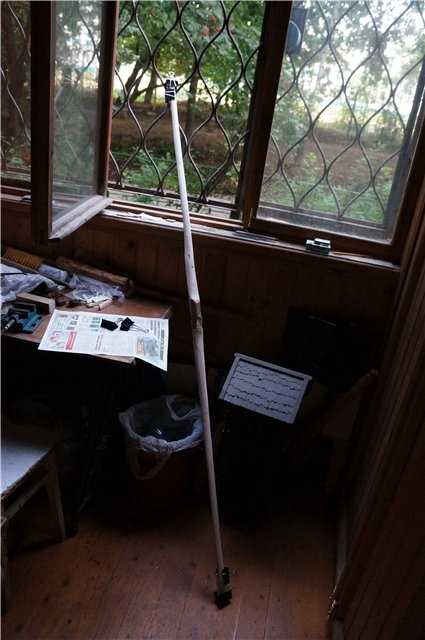

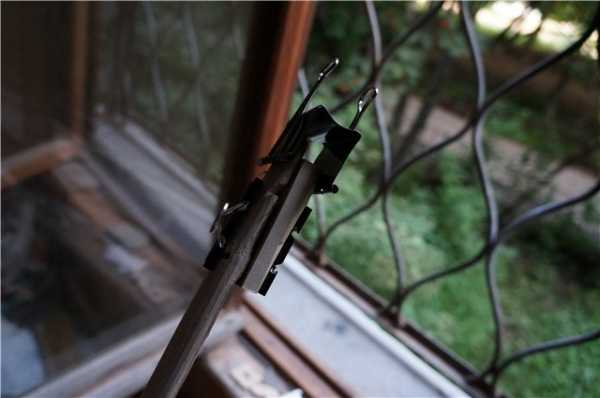

Небольшой фотоотчет:

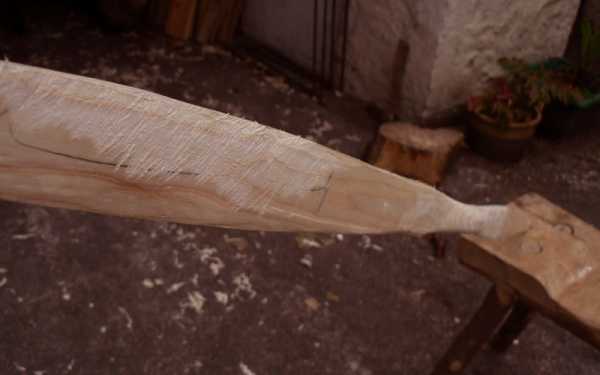

Снял изоленту, пока клей не закостенел, оставил лук сушить на ночь, а на утро окрасил синтетической и вонючей морилкой, оттенком «Красное дерево». Все, теперь  лук готов.

Рукоятка решена так, чтобы было различие между верхом и низом. Визуально плечи идут как бы друг на друга внахлест. Лук со спины обладает естественной окружностью, из которой вырезан простым ножом. Со стороны живота – D-образное сечение. Простое дело, доступное каждому, не требующее специального инструмента, несмотря на незначительную силу натяжения.

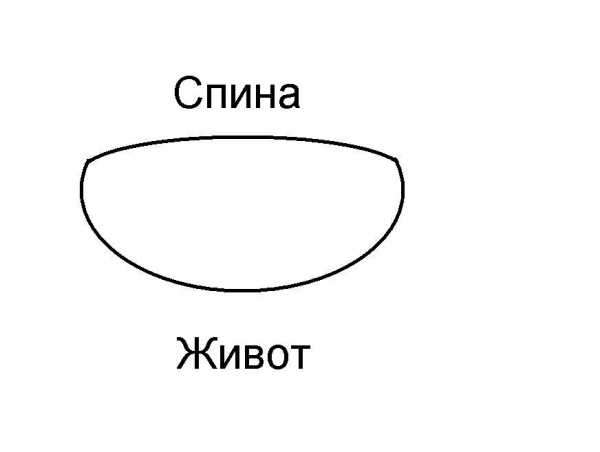

На изображении показано сечение.

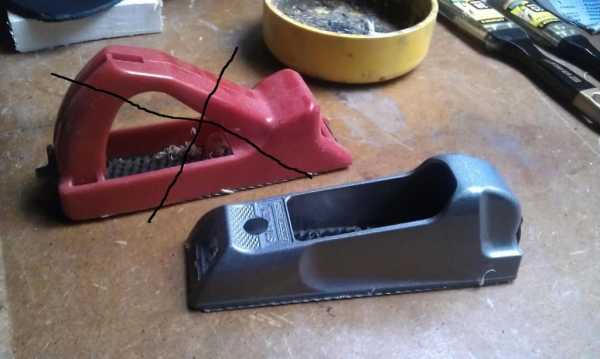

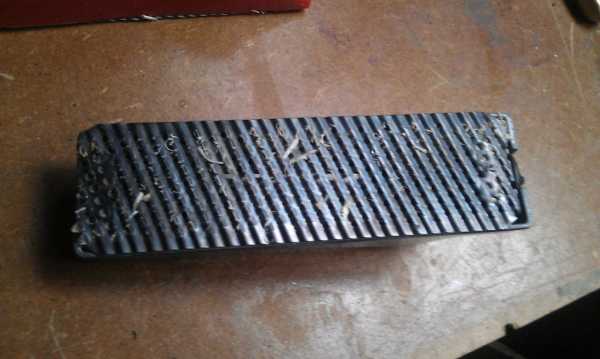

Далее. Тилер лука, где совсем нет ровной поверхности, удобнее всего проводить не рубанком или рашпилем, а рубанком для гипсокартона.

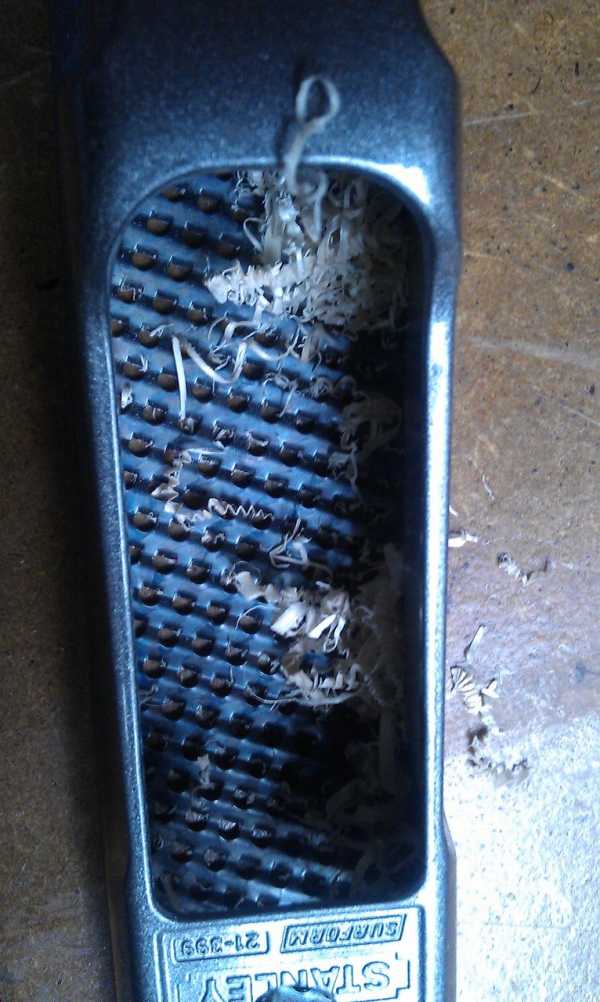

Наверное, многие видели такой инструмент в магазинах. Существует несколько типов. Красный брать не надо – пустые траты. А в металлическом корпусе (серебристый) – то, что надо. Лучше всего сразу купить полотна к нему. Такой рубанок снимает намного деликатнее и правильнее, в отличие от рашпиля, не проваливая древесину по плоскости. Обязательно попробуйте.

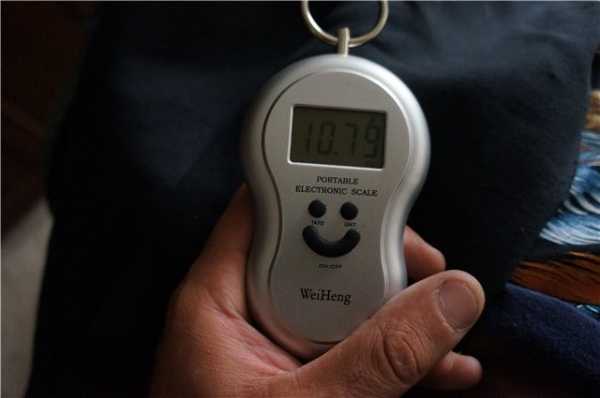

Вот примерно таким образом можно сделать лук своими руками. Конечно же, вас интересуют параметры изделия. После всех тилеровок и бандажей лук получился на 12.7 кг при растяжении на 70 см. Хлесткий и сильный, несмотря на небольшую силу натяжения. Вот такая своеобразная магия длинных луков.

Автор: Ragnarok

По материалам сайта: popgun.ru

all-he.ru

Блочный лук своими руками


Луки, арбалеты когда-то были оружием армий. Сегодня они помогают развлечься и попробовать свою меткость. В этом материале мы сделаем обзор видеоролика по изготовлению мощного блочного лука.

Начнем с просмотра авторского видеоролика

Что же нам понадобится:
— деревянные бруски;
— металлические уголки;
— саморезы;
— отвертка;
— ролики;
— стальные пластинки;
— петли;
— аэрозольная краска;
— две мощные пружины;
— прочная веревка;
— наждачная бумага.


Берем один деревянный брус длинной 38 см, 2 см в толщину и шириной 4 см и два брусочка покороче – длинной 16 см. Фиксируем два маленьких бруска на длинном при помощи металлических уголков и саморезов.

Укрепляем рукоять дополнительными длительными саморезами.

В результате у нас должна получиться подобная конструкция.

Обрабатываем полученную рукоять наждачной бумагой.

Далее берем два 46 см бруска, которые будем использовать для изготовления плеч для нашего лука. Недалеко от края просверливаем отверстие и выпиливаем выемку для шкивов или роликов.


По словам автора, ролики для изготовления лука можно приобрести на авторынке. Автор, например, использует ролики, которые используются для поднятия стекол в машинах. Два таких ролика можно приобрести за доллар.

Далее берем стальные пластинки и сгибаем их так, как это показано на рисунке ниже.

При помощи этих пластинок закрепляем ролики к брускам саморезами.


Далее нам нужно закрепить плечи на рукояти и делать это будем при помощи дверных петель, которые также фиксируем саморезами.

Перед тем как скреплять нашу конструкцию можно ее покрасить обычной аэрозольной краской.

Далее берем два уголка и крепим их на свободных краях плеч.

На этом этапе нам понадобится пара мощных пружин, которые также можно приобрести на авторынке опять же за доллар. Прикрепляем один край пружины на уголке, а второй – на рукояти. Для этого нужно сделать выемку на рукояти. Также на рукояти нужно сделать сквозное отверстие и продеть в него какой-то удобный болт, на котором будет фиксироваться второй конец пружины.

Блочный лук практически готов. Берем прочную веревку и фиксируем ее на плече лука, продевая в отверстие.

Далее продеваем через противоположный ролик из внутренней стороны и через другой ролик с внешней стороны. Таким же образом крепим край веревки к другому плечу.

Подставку для стрелы можно сделать из спрея с движущейся пластиковой частью. Нам нужна именно движущаяся часть, на которой будет держаться стрела. При выстреле деталь будет опускаться вниз и не будет препятствовать вылету стрелы из лука.

По словам автора, для стрельбы из такого лука необходимо сделать релиз из металлических деталей, чтобы не повредить пальцы при натяжке.
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Изготовить простой английский лук самостоятельно

       Серьезную конкуренцию арбалету составляет спортивный лук. Хотя по мощности он и уступает своему холодному метательному собрату, но смотрится как, то изящней и романтичней. Стрельба из лука, как вид спорта весьма интересна и занимательна. Она развивает множество полезных качеств, но об этом разговор пойдет в следующий раз, а сейчас мы займемся изготовлением прямого деревянного лука.
 Устройство лука простое: рукоять и по обеим сторонам от нее плечи. Посредине рукояти находится направляющий желобок. Сторона, обращенная к мишени, называется спиной, сторона к стрелку внутренняя.

Размеры лука можно подобрать по следующим параметрам:

Длина вытянутых рук

Длина стрелы

Длина лука

137-142

55-58

137

145-150

57-60

145

152-157

60-64

152

160-165

64-66

160

167-172

66-68

167

175-180

70

178

Для изготовления лука можно использовать белую акацию и ясень. При подборе материала смотрите, чтобы древесина была прямослойной, без трещин и сучков, иначе ваш труд будет напрасен. Ниже на рисунке показаны формы и размеры, по которым нужно делать заготовку. С помощью рашпиля сделайте грубую обработку по разметкам, показанным на рисунке, потом отшлифуете все наждачной бумагой. На концах выпилите желобки для тетивы.


Чтобы проверить лук на натяжение используйте метод, показанный на рисунке (6) при силе натяжения более 16 кг подойдут, прежде всего, лавсановые нити, а менее 16 кг выдержат и крученые льняные нити.

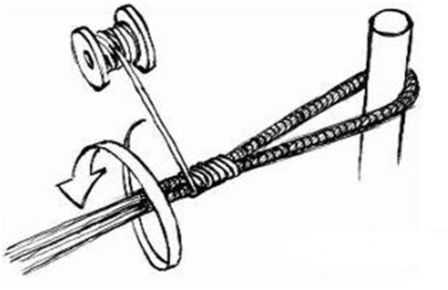

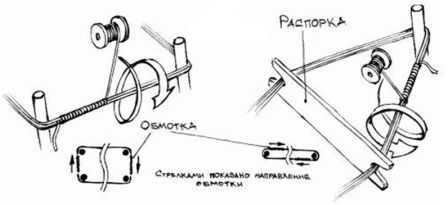

Ниже на рисунках показано, как правильно изготовить тетиву. Возьмите лавсановую нить 32-го номера или крученую льняную нить, свободный ее конец без узла привяжите к одному гвоздю и намотайте ее по кругу. Для лука, рассчитанного на силу натяжения 10-12 кг, хватит пяти витков льняной и 45-50 — лавсановой. Намотайте нить туго, без провисаний, соблюдая равномерное натяжение, — это продлит срок службы тетивы. Затем обрежьте нить, свяжите свободные концы и разделите будущую тетиву на две пряди. Среднюю часть каждой отдельной пряди как можно туже и плотнее обмотайте капроновой ниткой. Обмотка должна получиться длиной 8 — 10 см. Далее, не снимая тетивы с бруска, обмотайте так же и ее концы. У Вас получится две петли, с помощью которых полученная тетива крепится на луке.

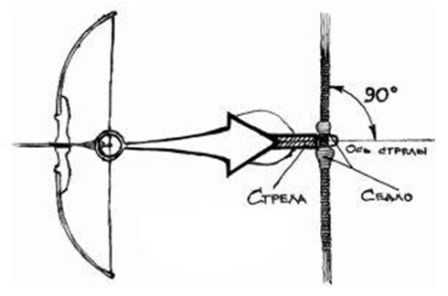

Далее нужно из кусочка дерева или пенопласта прикрепить направляющую для стрелы длиной 20 мм и шириной 10 мм, полукруглую с углом наклона, чтобы стрела не соскальзывала.

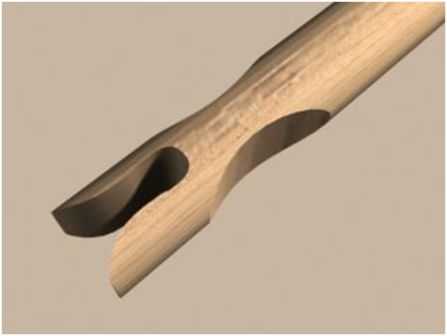

Стрелы изготовляются из хорошо просушенной сосны, ели или березы. Наконечник можно сделать из металлической пластинки. Стабилизатор из перьев птицы на расстоянии 12-15 мм от заднего конца стержня. Чтобы стрела не виляла в полете ее нужно тщательно сбалансировать. Для этого найдите середину, отмерите от нее 10 мм к переднему концу, отметьте карандашом риску и, изменяя вес наконечника, переместите центр тяжести на отметку. Далее запрессуйте наконечник клеем БФ, все стрела готова.

Для безопасности, чтобы не повредить руку при стрельбе изготовьте «фартучек» и кожаную крагу. Также для удобства проведения стрельб из лука и транспортировки, вам необоходимо будет сделать колчан для стрел. Изучите приведенные рисунки очень внимательно, на них все очень хорошо и наглядно показано.

Вот и готов ваш лук, можете поэкспериментировать над ним: например обшив плечи лука меховушками, для придания колоритного вида, на манер индейских луков. Или придумайте что нибудь другое. Только стреляйте, пожалуйста, по мишеням, а не устраивайте охоту на бездомных собачек, кошек и голубей. В крайнем случае, если вы мните себя великим охотником, идите в лес и попробуйте подстрелить зайца, либо куропатку. При наличии соответственного разрешения конечно о сезоне охоты.

Похожие статьи:

Изготовить классический арбалет

Чертежи бумеранга

Как сделать метательный нож

Конструкция самострела

Многозарядный арбалет

Арбалет из стула

Как изготовить сюрикен

Чертеж фирменного арбалета HORTON

Как сделать пистолетный арбалет самостоятельно

Как сделать подводное ружье

Как сделать самодельные нунчаку

Как сделать инерционную дубинку

Как сделать самодельный огнемет

Способ изготовления самодельного ружья

Как сделать складной нож самостоятельно

Самодельное огнестрельное оружие или пяти ствольный самодельный монстр

Как сделать простую рогатку

Как сделать арбалетную стрелу с трассером

Как сделать разборный лук своими руками

Как сделать электрошокер самостоятельно

Как правильно метать нож

Как сделать байкерский нож самостоятельно

Как сделать профессиональную тетиву для лука

Как сделать лук рекурвед из бамбука

Как сделать томагавк самостоятельно

Делаем оперение для стрел

А теперь сделаем бумеранг из натурального дерева

www.sekach.ru

Как сделать лук своими руками

STYLISH Автор:
10 марта 2015 21:34

Лук – одно из самых древних дальнобойных орудий охоты для большинства народов земли. Наверное, каждый, хотя бы раз, пытался в детстве сделать самодельный лук и, сотрясая воздух индейским боевым кличем, пугал своей новой игрушкой родителей. Самодельные луки не сравнятся с их современными, выполненными из высокотехнологичных материалов, потомками, но могут стать прекрасным подспорьем, если вам придется добывать свое пропитание охотой.

Даже если у вас нет необходимости носиться по лесам за добычей, осыпая несчастных зверей дождем из стрел, выполненный своими руками лук может стать настоящим предметом гордости. Сам процесс изготовления доставит вам массу удовольствия и добавит еще одно умение в вашу копилку навыков выживания.

Выбор дерева

Есть несколько вещей, которые нужно учитывать при выборе древесины для лука. Это должен быть побег таких лиственных деревьев, как орех, тис, ясень или тик. Дерево должно быть без сучков, прямым, ровным и гибким. Обрезать необходимо на высоте чуть менее двух метров. Мертвый сухой побег подойдет лучше но, если ничего другого не остается, можно вырезать лук и из живого дерева.

Определить естественный изгиб

После того, как найдете подходящий кусок дерева, необходимо проверить где находится его естественный изгиб. От него зависит удобство использования вашего лука. Положите палку на землю и, придерживая один конец рукой, прижмите ее к земле. Будущий лук повернется к вам своим естественным изгибом.

Придать форму

С помощью ножа очистите среднюю часть лука от коры и сучков, чтобы за нее было удобно держаться. Концы должны быть примерно равны по толщине, поэтому срежьте лишнюю древесину. Не нужно сильно давить ножом на дерево, это может вызвать расщепление древесины. Не увлекайтесь, пытаясь уровнять размеры половинок – если края станут слишком тонкими, заготовку придется выбросить.

Места крепления тетивы

При помощи ножа необходимо сделать по зарубке на внешних концах заготовки на расстоянии 2-2,5 см от кончика. Насечки полукруглой формы должны быть достаточно глубокими, чтобы суметь удержать тетиву. Но слишком глубокие могут поломать ваш лук.

Выбор тетивы

В диких условиях поиск тетивы может стать довольно непростым. Придется хорошенько поискать и перепробовать большое количество материалов, чтобы найти подходящую вашему луку тетиву. Сгодится тонкая полоска сыромятной кожи, толстая леска, нейлоновый шнурок или моток шпагата.

Закрепить тетиву

Тетива по размерам должна быть несколько короче лука, так, чтобы и она и лук находились все время в слегка натянутом состоянии. Закрепив тетиву в одной засечке, при мощи узелка привяжите в этом месте тетиву к луку. Протяните свою тетиву к оставшейся зарубке и завяжите еще один узелок.

Финальная проверка

Повесьте новоиспеченный лук на ветку или на крючок тетивой книзу. Медленно потяните ее вниз, проверяя равномерность изгиба на всем протяжении лука. По мере необходимости исправляйте неполадки. Натягивайте тетиву на расстояние примерно равное расстоянию между вашей вытянутой рукой и челюстью. Если все в порядке, значит ваш лук готов к использованию.

Ссылки по теме:

Понравился пост? Поддержи Фишки, нажми:

Новости партнёров

fishki.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
