Противотанковая мина ТМ-35 » Военное обозрение

Первая отечественная серийная противотанковая мина Т-4 не отличалась высокими характеристиками и надежностью. Кроме того, страна имела ограниченные возможности, из-за чего мина так и не пошла в массовое производство. Тем не менее, необходимость создания нового оружия для борьбы с бронетехникой противника не пропала. В результате к 1935 году была разработана новая мина – ТМ-35.

Противотанковая мина ТМ-35 была принята на вооружение в 1935 году и вскоре стала поступать в инженерные подразделения Красной Армии. Это изделие было лишено некоторых недостатков предыдущего Т-4, что открыло ему дорогу в войска и позволило активно использоваться вплоть до 1941-42 годов. Главной причиной такого успеха можно считать достаточно удачную (в сравнении с Т-4) конструкцию, лишенную недостатков предыдущей разработки. Опыт эксплуатации Т-4 был учтен при создании нового оружия, что позволило избавиться от некоторых отрицательных черт. Тем не менее, и новая мина, как выяснилось позже, не была лишена недостатков.


Развитие промышленности позволило оснастить мину ТМ-35 металлическим корпусом. Он состоял из основного ящика и крышки характерной формы, представлявшей собой усеченную пирамиду. Корпус мины имел размеры 23х22 см, общая высота с установленной крышкой – 8,5 см. Проектом предусматривалось использование только одного типа корпуса, благодаря чему все серийные мины весили около 5,2 кг. Для удобства переноски на одной из стенок корпуса предусматривалась проволочная ручка.

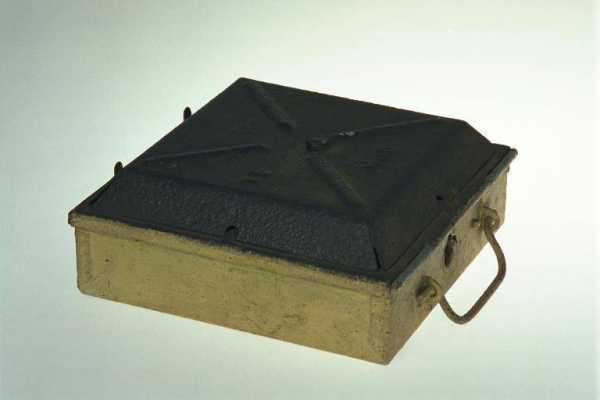

Общий вид мины ТМ-35. Фото Saper.etel.ru

Корпус мины ТМ-35 представлял собой металлический штампованный ящик. На его стенках имелись выступающие зубцы, которые предлагалось использовать при окончательной сборке мины. Крышка корпуса состояла из изогнутой верхней части и ровного внутреннего листа. На одной из сторон ящика и крышки предусматривалась петля, при помощи которой они соединялись друг с другом. Петля позволяла открывать крышку для окончательной сборки мины перед установкой.

Возле одной из стенок корпуса располагалась коробка размерами 10х2,5х5 см. Рядом с ней в корпусе просверливалось отверстие, оснащенное сдвижной крышкой. Внутренний торец коробки имел отверстие для установки взрывателя. Вокруг коробки в корпусе помещался основной заряд мины. Размеры корпуса позволяли использовать 6 шашек взрывчатого вещества весом 400 г и 2 шашки весом 200 г. Таким образом, общий заряд боеприпаса весил 2,8 кг. При необходимости мина могла снаряжаться порошкообразным взрывчатым веществом, но в таком случае в корпус помещалось не более 2,4 кг взрывчатки. Для поражения цели могли использоваться тротил, аммотол, французская смесь или иное доступное взрывчатое вещество.

Внутри коробки корпуса располагался взрыватель и связанные с ним детали. Взрыватель МУВ, соединенный с капсюлем-детонатором №8 (по другим данным, использовался запал МД-2) помещался внутрь мины через отверстие в передней стенке корпуса. При этом капсюль-детонатор проходил через отверстие во внутренней стенке корпуса и контактировал с одной из шашек взрывчатого вещества. Над взрывателем находился подвешенный на оси рычаг изогнутой формы, изготовленный из плоской металлической пластинки. Именно он должен был отвечать за срабатывание взрывателя. Кроме того, в средней части крышки предусматривался специальный болт, контактировавший со свободным (верхним) плечом рычага.

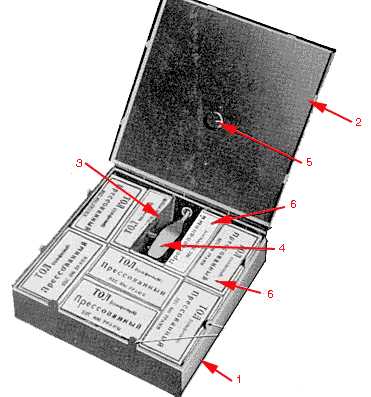

Общая компоновка мины. Рисунок Saper.etel.ru

Взрыватель МУВ имел достаточно простую конструкцию. Внутри цилиндрического корпуса находились боевая пружина и ударник. Последний во взведенном положении выдвигался из корпуса и фиксировался Р-образной чекой. Для безопасной транспортировки использовалась дополнительная предохранительная чека. В донной части корпуса взрывателя имелась резьба для установки капсюля-детонатора. При извлечении чеки боевая пружина должна была сдвигать ударник и приводить к воспламенению пиротехнической смеси капсюля.

Мины ТМ-35 поставлялись в войска в разобранном виде. Пустые корпуса перевозились отдельно от шашек взрывчатого вещества и взрывателей. Окончательная сборка мины производилась саперами перед выходом на выполнение боевой задачи. При подготовке мины к использованию в корпус вкладывался набор из восьми шашек или засыпалось порошкообразное взрывчатое вещество. После этого мина была готова к доставке на место установки.

Для установки изделия ТМ-35 помимо взрывателя МУВ и капсюля-детонатора №8 требовались два специальных шаблона для проверки состояния различных деталей. Один шаблон представлял собой длинный деревянный пруток, диаметр которого совпадал с диаметром взрывателя МУВ. Такой шаблон использовался для проверки места установки взрывателя и капсюля-детонатора перед их установкой: с его помощью проверялось правильное взаимное положение нескольких деталей, включая качающийся рычаг и гнездо шашки, контактирующей с капсюлем-взрывателем.

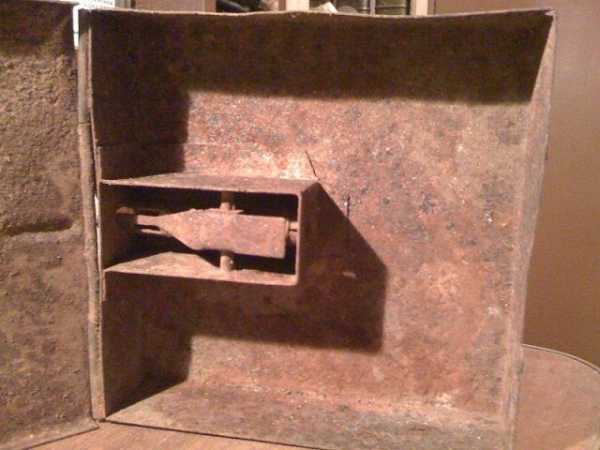

Корпус мины, виден рычаг. Фото Dimon777/Forum.guns.ru

Второй шаблон представлял собой металлическую пластинку с вырезом нужного размера. Во время установки мины следовало открывать крышку и проверять положение нажимного болта. Он не должен был выступать из нижней детали крышки больше чем на установленное расстояние. В правильном положении нижняя часть болта могла касаться свободного плеча рычага, но не должна была давить на него.

После проверки всех элементов мины сапер должен был поместить на место взрыватель без предохранительной чеки и капсюль-детонатор. Для этого сдвигалась крышка на передней стенке мины и цилиндрические детали аккуратно вводились внутрь боеприпаса. Во время установки взрывателя минер должен был попасть капсюлем-детонатором в отверстие задней стенки внутренней коробки корпуса, а также надеть кольцо боевой чеки взрывателя на заостренный конец плеча рычага. На своем месте взрыватель фиксировался при помощи крышки на стенке, возвращенной на свое место.

После установки всех необходимых деталей следовало аккуратно закрыть крышку корпуса и закрепить ее на своем месте. Для удержания крышки использовались несколько зубцов на верхней грани корпуса, которые загибались и входили в зацепление с боковой поверхностью крышки.

Готовую к использованию мину можно было устанавливать в лунку соответствующих размеров или размещать на поверхности грунта. Также допускалась установка в снег.

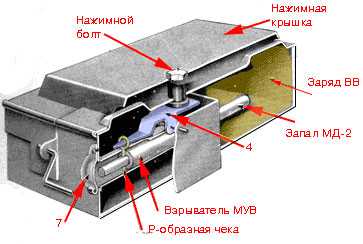

Разрез мины ТМ-35. Рисунок Saper.etel.ru

По принципу работы взрывателя мина ТМ-35 мало отличалась от предыдущей Т-4. В ней, как и ранее, использовался рычаг, связывавший датчик цели и взрыватель. Подрыв мины новой модели должен был производиться при давлении на верхнюю часть крышки размерами 18х18 см с усилием порядка 120-260 кг. При этом происходила деформация конструкции крышки, вследствие чего нажимной болт опускался и давил на свое плечо рычага. Вторым концом рычаг должен был вытаскивать чеку взрывателя, освобождая его ударник. После извлечения чеки происходил взрыв.

Противотанковая мина ТМ-35 могла иметь заряд весом 2,4-2,8 кг. Это позволяло уничтожать автомобильную технику или наносить повреждения бронированным машинам. Срабатывание штатным образом под людьми исключалось ввиду сравнительно низкой чувствительности датчика цели. Тем не менее, со временем мины с металлическим корпусом могли становиться опасными и для людей. Какие-либо средства, затруднявшие обезвреживание или делавшие его невозможным, не предусматривались. Однако и в таком случае мина могла представлять опасность для саперов.

Изделие ТМ-35 имело металлический корпус, что сказывалось на сроке ее службы. Фактически такая мина могла находиться на своем месте и ждать появления противника в течение нескольких месяцев или лет. Тем не менее, реальные характеристики негерметичного боеприпаса зависели от некоторых факторов. Так, мина с тротиловыми шашками могла сохранять работоспособность в течение годов или десятилетий, тогда как аммонит и другие взрывчатые вещества достаточно быстро сырели и теряли свои свойства.

Также необходимо отметить коррозионное разрушение металлических деталей. Сравнительно высокое усилие срабатывания мины ТМ-35 было связано с конструкцией крышки. При повреждении или разрушении крышки усилие, требуемое для ее смятия, заметно сокращалось. Наконец, не следует забывать про достаточно чувствительный взрыватель МУВ: для извлечения чеки требовалось усилие не более 1-3 кг. Таким образом, мина ТМ-35 со временем становилась опасной не только для техники, но и для людей.


Корпус мины ТМ-35М. Фото Lexpev.nl

Противотанковые мины ТМ-35 производились большими партиями в течение нескольких лет. В ходе массового производства на разных предприятиях в конструкцию боеприпаса внедрялись различные изменения технологического характера. Характеристики мин при этом оставались на заданном уровне. Производство и поставки мин ТМ-35 в базовой конфигурации продолжалось до 1940 года. Вскоре после этого была разработана и поставлена в серию новая модификация мины под названием ТМ-35М.

Главным отличием модернизированной ТМ-35М от базовой ТМ-35 была большая высота корпуса. За счет увеличения общей высоты мины до 11,5 см (при сохранении прочих размеров) удалось обеспечить прирост объема корпуса. Рост высоты мины всего на 3 см позволил увеличить внутренний объем мины на 1,7 литра и увеличить заряд взрывчатого вещества до 4 кг. Как и ранее, мина могла снаряжаться тротилом, аммотолом, французской смесью и т.д. После доработок общий вес боеприпаса увеличился до 7 кг. Прочие характеристики остались на прежнем уровне.

Первым вооруженным конфликтом, в котором использовались противотанковые мины ТМ-35, стала Советско-финская война. В ходе этого конфликта было установлено, что имеющийся заряд не более 2,8 кг далеко не всегда обеспечивает поражение цели. Кроме того, имелись определенные проблемы, связанные с эксплуатацией металлических изделий в сыром климате и в осенний период.

Тем не менее, главная проблемы ТМ-35 была связана не с недостаточным зарядом или нестойким к коррозии корпусом. На практике выяснилось, что предложенный способ снаряжения и установки мин серьезно затрудняет работу саперов. Так, необходимость снаряжения корпусов шашками взрывчатого вещества приводила к потере времени. Установка мин так же была сложным и длительным процессом. Достаточно сложная установка взрывателя не позволяла производить минирование вблизи от переднего края или в темное время суток. Работа саперов также осложнялась высокой чувствительностью взрывателя МУВ и необходимостью его установки с извлеченной предохранительной чекой.

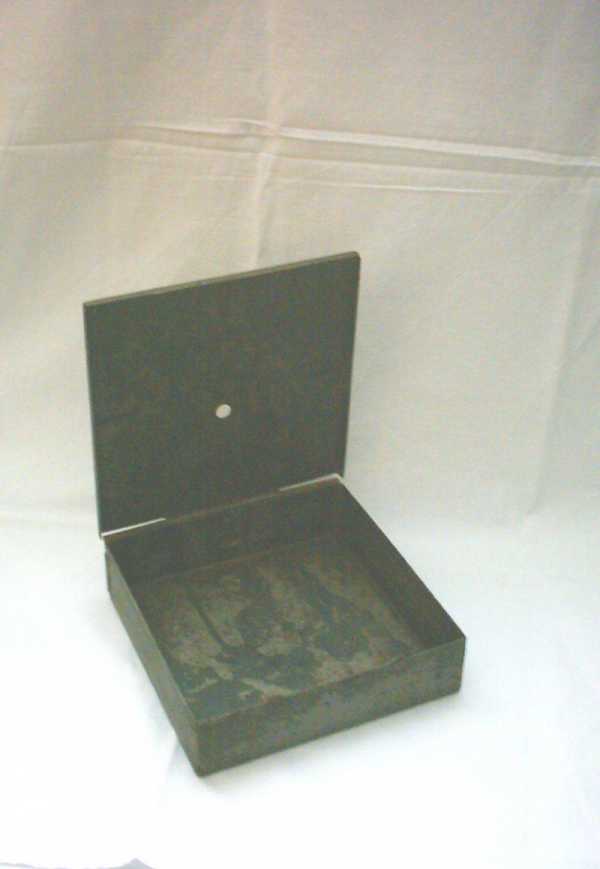

Корпус мины ТМ-35М в открытом виде. Фото Lexpev.nl

Из-за имеющихся проблем мины ТМ-35 могли устанавливаться только днем и только на некотором удалении от переднего края. Таким образом, быстрая и скрытная установка минных полей на опасных участках почти полностью исключалась. Что касается недостаточного могущества, то малый вес собственного заряда мины обычно компенсировался закладкой рядом с ней дополнительных шашек взрывчатого вещества.

Противотанковые мины ТМ-35 имели недостаточные характеристики и были сложны в обращении. Это стало одной из причин того, что их производство прекратилось во время Советско-финской войны. Вскоре после этого было налажено производство модернизированных изделий ТМ-35М, однако в новом проекте была решена только одна проблема – недостаточный вес заряда.

С 1935 по 1940 годы советская промышленность выпустила достаточно большое количество мин ТМ-35, часть которых была израсходована во время войны с Финляндией. Тем не менее, и после окончания этого конфликта на складах оставалось большое количество подобного оружия. После начала Великой Отечественной войны мины начали использовать вновь. Имевшихся запасов хватило для использования до начала 1942 года. Кроме того, параллельно с ТМ-35 активно использовались улучшенные ТМ-35М.

Производство противотанковых мин ТМ-35М продолжалось и во время Великой Отечественной войны. Такое оружие активно использовалось на всех фронтах, как самостоятельно, так и параллельно с другими минами аналогичного назначения. С появлением более новых и совершенных мин ТМ-35М стала постепенно выходить из употребления. Последние боеприпасы этого типа, по разным данным, были использованы в 1944-45 годах. К этому времени Красная Армия уже располагала противотанковыми минами новых моделей, лишенных недостатков изделий семейства ТМ-35.

По материалам сайтов:
http://saper.etel.ru/
http://lexpev.nl/
http://eragun.org/
http://jmu.edu/

topwar.ru

Инженерные боеприпасы (ТМ-35) - tm-35.html

Рабоче-Крестьянская Красная Армия

Противотанковые мины ТМ-35  и ТМ-35М

Эта мина, очевидно, является первой табельной противотанковой   миной Красной Армии. Во всяком случае, в учебнике по военной технике для красноармейцев и младших командиров РККА издания 1934 года о табельных минах не говорится ни слова, хотя там подробно рассмотрены практически все образцы вооружения Красной армии начала тридцатых годов.

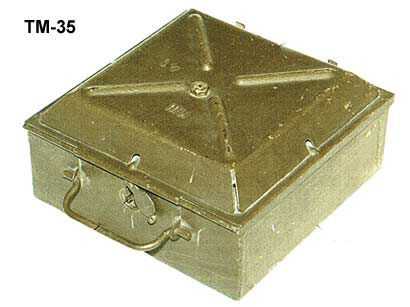

На снимке слева: мина ТМ-35.

Учебник "Инженерные войска" издания 1982 года указывает, что в качестве   противотанковой мины, описываемой в Наставлении для инженерных войск "Подрывные работы"  издания 1934 года использовался просто набор тротиловых шашек, поверх которых устанавливалась металлическая дуга, связанная со взрывателем. Там же указано, что к 1935 году была закончена разработка металлической противотанковой мины ТМ-35.

Мина ТМ-35М отличается от мины ТМ-35 только несколько большей высотой корпуса (11.5 см. вместо 8.5 см.) большим общим весом (7кг. вместо 5.2 кг.), большим зарядом ВВ (4 кг. вместо 2.8 кг.) и тем, что заполнялась не шашками ВВ, а заливкой взрывчатым веществом плюс тротиловая шашка 200 г. в качестве промежуточного детонатора.

Мина представляла собой металлический корпус (1) с откидной на петлях крышкой (2). Внутри коробки помещалась тонкостенная металлическая коробка(3) размерами 10х5х2.5 см. с отверстием для запала в торцевой стенке, выходящей внутрь корпуса. Для введения в эту коробку взрывателя МУВ,   в стенке корпуса мины имелось отверстие, закрываемое заслонкой (7). Внутри коробки помещался двуплечий рычаг (4), который мог качаться в вертикальной плоскости.  Один, заостренный конец рычага при вставлении в мину взрывателя входил в отверстие Р-образной чеки взрывателя. Второй конец рычага располагался точно под нажимным болтом (5).
Свободное пространство заполнялось тротиловыми или мелинитовыми шашками (6). Мина в варианте ТМ-35М заполнялась литым тротилом, амматолом (аммонитом) 50:50 или так называемой "французской смесью".

Мина поставлялась в войска не снаряженной. Заполнение ВВ, комплектование взрывателем (МУВ с Т-образной боевой чекой) производилось в саперной роте непосредственно перед минированием. В корпусе мины помещалось 6 шашек тротила или мелинита по  400 грамм и 2 шашки по 200 грамм (2 кг. 800 гр.). При засыпке порошкообразным ВВ в мине помещалось примерно 2.4 кг. ВВ.

Перед использованием мины она заполняется взрывчатым веществом. На месте установки мины необходимо проверить с помощью шаблона, введя его в отверстие на передней стенке мины (деревянная палочка по форме и размерам совпадающая со взрывателем МУВ с запалом МД-2, но более длинная) , что пространство для взрывателя свободно и запал войдет в отверстие тротиловой шашки. Затем было необходимо, откинуть крышку мины,  вторым пластинчатым шаблоном проверить положение нажимного болта ( с тем, чтобы при опускании крышки на место он не надавил бы на рычаг), извлечь из взрывателя предохранительную чеку и аккуратно ввести в отверстие, визуально контролируя попадание заостренного конца рычага в петлю Р-образной чеки, повернуть заслонку на место. После  этого аккуратно без удара опустить нажимную крышку на место и запереть ее ящичными замками.

Крышка имела гофры и при наезде танка на крышку мины, последняя, проминаясь под тяжестью танка смещала нажимной болт вниз. Болт давил при этом на конец рычага. В результате второй конец рычага поднимался вверх и вытаскивал Р-образную чеку из взрывателя.   Происходил взрыв.

На рисунке рычаг выделен условно голубым цветом, Р-образная чека зеленым.

От автора. Прошу обратить самое пристальное внимание на приводное устройство мины (коробку с рычагом и взрывателем). Это же приводное устройство использовалось также в минах ТМ-39 и ТМД-40, только там их было по два и располагались они в концевых частях мин. Коробки эти устанавливались в мины ТМ-39 и ТМД-40 через окна в торцевых частях корпусов мин и закрывались заслонками. Это уже был все же прогресс, т.к. подготовить коробку и ввести в нее взрыватель, проконтролировать положение чеки можно было заранее, а сами коробки установить в мины уже на месте минирования.

Мина ТМ-35  широко применялись Красной Армией в 1941-42 годах.  Уже в ходе первых боев с Вермахтом была выявлена слабость заряда этих мин, составляющего  всего 2.8 кг.  (в немецкой T.Mi.35 - 5.5 кг.). В срочном порядке были разработаны и внедрены в производство более мощные металлические мины удлиненная ТМ-39 и мина круглой формы ТМ-41, содержавшая   уже 3.6 кг. тротила или аммонита.  Однако дефицит металла, потеря производственных мощностей с оккупацией немцами промышленных районов страны заставили отказаться от производства  металлических мин   ТМ-41   и перейти на производство простых и дешевых деревянных мин типа ТМД-40.

Мина ТМ-35 противотанковая противогусеничная нажимного действия. Взрыв происходит при наезде колесом автомобиля   или гусеницей танка на верхнюю крышку мины, которая по бокам имеет металлические гофры. При смятии гофр усилием около 120-260 кг. крышка через нажимной болт  и двуплечий рычаг приводит к извлечению Р-образной боевой чеки из взрывателя.

Мина устанавливается на грунт, в грунт, в снег, вручную. Негерметичность мины ограничивает применение мины во влажных, болотистых грунтах, под водой если применяется невлагостойкая взрывчатка или планируется длительная работа минного поля.
Время боевой работы мины не ограничено и определяется только годностью взрывчатки (аммонит слеживается, отсыревает и теряет свои взрывные свойства, тротил же своих свойств от времени или сырости не теряет). Разрушение корпуса от коррозии делает мину опасной не только для техники, но и  для человека, т.к. взрыватель МУВ имеет весьма низкую чувствительность (1-3кг.). Разрушение вследствие коррозии боевой чеки может приводить к самопроизвольным взрывам.

Тактико-технические характеристики мины TМ-35
Тип мины…………………………………............ противотанковая противогусеничная нажимного действия
Материал корпуса................................................... сталь
Вес общий............................................................... 5.2  кг.
Масса заряда ВВ (тротил, мелинит в шашках)........... 2.8 кг.
Длина...................................................................... 23 см.
Ширина.................................................................... 22см.
Высота..................................................................... 8.5 см.
Усилие срабатывания........................................... 120-260   кг.
Размеры датчика цели............................................ 18х18см.
Температурный диапазон применения................ -40 - +50 градусов
Применяемый взрыватель..................................... МУВ с Р-образной чекой и запалом МД-2
Тактико-технические характеристики мины TМ-35М
Тип мины…………………………………............ противотанковая противогусеничная нажимного действия
Материал корпуса................................................... сталь
Вес общий............................................................... 7  кг.
Масса заряда ВВ (плавленный тротил, аммотол 50:50, французская смесь)+шашка прессованного тротила........... 3.75 +0.250кг.
Длина...................................................................... 23 см.
Ширина.................................................................... 22см.
Высота..................................................................... 11.5 см.
Усилие срабатывания........................................... 120-260   кг.
Размеры датчика цели............................................ 18х18см.
Температурный диапазон применения................ -40 - +50 градусов
Применяемый взрыватель..................................... МУВ с Р-образной чекой и запалом МД-2

Мина гнезд для дополнительных взрывателей не имеет и является извлекаемой миной, однако высокая чувствительность взрывателя МУВ, затрудненность доступа к нему дает основание считать эту мину практически необезвреживаемой.

Мина ТМ-35 выпускалась в ряде модификаций. На рисунке слева представлены две наиболее известных модификации.  Каких либо различий в их обозначении не имеется. При необходимости, в документах просто указывали - "ТМ-35 1936г., ТМ-35 39г." и т.п.

Уже первые недели  применения мины ТМ-35 в боевых условиях показали, что если для заблаговременного минирования местности (днем и без огневого  воздействия противника) мину еще использовать можно, то работа с миной перед передним краем противника крайне затруднена из-за слишком большого количества операций по установке  и длительности процесса установки.
Работы же с миной в ночных условиях практически невыполнимы из-за невозможности визуального контроля действий со взрывателем. Необходимость извлечения из взрывателя предохранительной чеки до его установки в мину и необходимость сочленения конца рычага с боевой Р-образной чекой после этого ( а усилие извлечения чеки всего 1-3 кг.)  делало действия с миной просто опасными для минеров.

Вдобавок, мина очень слабая (всего 2.8 кг. заряд ВВ), что было ясно еще в предвоенные годы, но тогдашние Руководства рекомендовали усиливать мину укладываемыми под днище дополнительными тротиловыми шашками (1-2 кг.). При этом совершенно не учитывался фактор времени (слишком много времени уходит на подготовку к установке и установку мины) и возможная необходимость   установки большого количества мин. В этих условиях комплектование мин взрывателями, запалами, взрывчаткой непосредственно в саперной роте становится просто нереальным из-за огромного расхода времени, трудовых ресурсов и сложностей с удовлетворением заявок на получение разнообразных комплектующих. В военных условиях мины должны поступать в войска совершенно готовыми к использованию, а конструкция мины ТМ-35 этого не позволяла. Поэтому производство мин ТМ-35 было прекращено еще во время советско-финской войны 1939-40 гг., а запасы были израсходованы летом-осенью 1941 года и в начале 1942 года, когда вследствие дефицита боевых средств в ход было пущено, все, что удалось отыскать на складах и в тыловых дивизиях.

К началу войны началось производство мины ТМ-35М, которая имела большую высоту (11.5 см. вместо 8.5 см.) и благодаря этому в нее помещалось уже  4кг. литого тротила, либо амматола, либо французской смеси. Эта мина производилась и во время войны. Во всяком случае, она описана в советском руководстве по минам издания 1943 или 44г.

На снимке:  немецкий сапер осторожно несет, извлеченную мину ТМ-35. Лето 1941г. р-н Смоленска.

Неоднократно автору встречалось наименование мины ТМ-38, однако в первоисточниках такую мину обнаружить не удалось. Остается неясным, какую мину под индексом ТМ-38 имеют в виду авторы публикаций - то ли мину ТМ-35М, то ли их вводят в заблуждение вытесненные цифры на верхней крышке мины. Автору встречались изображения мин ТМ-35  с цифрами на крышке - 35, 38, 40, 41. Скорее всего, цифры обозначают год выпуска мины. Тем более, что букв ТМ не встречается, а обычно стоят буквы КШ, что по мнению автора скорее всего шифр завода изготовителя.

Литература

1.А.Седякин. Военная техника. Учебник для красноармейцев, младших командиров РККА и актива Осоавиахима. Государственное военное издательство. Москва. 1934г.
2. Учебник Инженерные войска. Военное издательство. Москва. 1982г.
3.Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство. Москва. 1976г.
4.В.Н.Попенко. Рельсовая война.  ПБОЮЛ Попенко. Москва. 2001г.
5.ORDATA II (Справочник-идентификатор армии США по иностранным боеприпасам).
6.Противотанковая мина ТМ-35. Руководство по материальной части и применению. Воениздат НКО СССР. Москва. 1939г.
7.W. Fleischer. Deutsche Landminen 1935-1945. Waffen-Arsenal. Band 164
8. Руководство по средствам минирования и разминирования. Военное издательство НКО СССР, Москва. 1943г.

---***---



©Веремеев Ю.Г.
Главная страница
-инженерные боеприпасы

Заметки на полях.  Мина, конечно не очень удачная и ее принятие на вооружение можно объяснить только полным отсутствием опыта массового применения мин, слабостью конструкторской мысли. Тем, кто создавал эту мину было не от чего оттолкнуться, учесть опыт использования и создания мин.

Интересно, что немцы к этому времени располагали весьма удачной противотанковой миной TMi 29, разработанной на базе противотанковой мины времен Первой Мировой войны  под названием Tellermine. Неизвестно как, но эта немецкая мина попала и в СССР, где получила обозначение T-5 (T-V). автор встречал ее описание в нескольких советских источниках. Однако, вероятнее всего серийно советская реплика мины TMi 29 не выпускалась.

А вот весьма совершенную мину T.Mi.35 немцы нам уже не показали. Очевидно потому, что с приходом Гитлера к власти сотрудничество в области вооружений было свернуто.  Или же потому, что немецкие мины, были сложны по конструкции (особенно взрыватели) и в СССР с его тогдашней слабой промышленной базой немецкие реплики массово производить не могли.



saper.isnet.ru

Противотанковая мина ТМ-35 — Истребители танков в Красной Армии

Эта мина, очевидно, является первой табельной противотанковой миной Красной Армии. Во всяком случае, в учебнике по военной технике для красноармейцев и младших командиров РККА издания 1934 года о табельных минах не говорится ни слова, хотя там подробно рассмотрены практически все образцы вооружения Красной армии начала тридцатых годов.

Учебник «Инженерные войска» издания 1982 года указывает, что в качестве противотанковой мины, описываемой в Наставлении для инженерных войск «Подрывные работы» издания 1934 года использовался просто набор тротиловых шашек, поверх которых устанавливалась металлическая дуга, связанная со взрывателем. Там же указано, что к 1935 году была закончена разработка металлической противотанковой мины ТМ-35.

Мина ТМ-35М отличается от мины ТМ-35 только несколько большей высотой корпуса (11.5см. вместо 8.5см.) большим общим весом (7кг. вместо 5.2 кг.), большим зарядом ВВ (4 кг. вместо 2.8кг.) и тем, что заполнялась не шашками ВВ, а заливкой взрывчатым веществом плюс тротиловая шашка 250г. в качестве промежуточного детонатора.

Мина представляла собой металлический корпус (1) с откидной на петлях крышкой(2). Внутри коробки помещалась тонкостенная металлическая коробка(3) размерами 10х5х2.5см. с отверстием для запала в торцевой стенке, выходящей внутрь корпуса. Для введения в эту корбку взрывателя МУВ, в стенке корпуса мины имелось отверстие, закрываемое заслонкой (7). Внутри коробки помещался двуплечий рычаг (4), который мог качаться в вертикальной плоскости. Один, заостренный конец рычага при вставлении в мину взрывателя входил в отверстие Р-образной чеки взрывателя. Второй конец рычага располагался точно под нажимным болтом (5).
Свободное пространство заполнялось тротиловыми или мелинитовыми шашками (6). Мина в варианте ТМ-35М заполнялась литым тротилом, аммототлом (аммонитом) 50:50 или так называемой «французской смесью».

Мина поставлялась в войска только в виде корпуса. Заполнение ВВ, комплектование взрывателем (МУВ с Т-образной боевой чекой) производилось в саперной роте непосредственно перед минированием. В корпусе мины помещалось 6 шашек тротила или мелинита по 400 грамм и 2 шашки по 200 грамм (2 кг. 800 гр.). При засыпке порошкообразным ВВ в мине помещалось примерно 2.4 кг. ВВ.

Перед использованием мины она заполняется взрывчатым веществом. На месте установки мины необходимо проверить с помощью шаблона, введя его в отверстие на передней стенке мины (деревянная палочка по форме и размерам совпадающая со взрывателем МУВ с запалом МД-2, но более длинная) , что пространство для взрывателя свободно и запал войдет в отверстие тротиловой шашки. Затем было необходимо, откинуть крышку мины, вторым пластинчатым шаблоном проверить положение нажимного болта ( с тем, чтобы при опускании крышки на место он не надавил бы на рычаг), извлечь из взрывателя предохранительную чеку и аккуратно ввести в отверстие, визуально контролируя попадание заостренного конца рычага в петлю Р-образной чеки, повернуть заслонку на место. После этого аккуратно без удара опустить нажимную крышку на место и запереть ее ящичными замками.

Крышка имела гофры и при наезде танка на крышку мины, последняя, проминаясь под тяжестью танка смещала нажимной болт вниз. Болт давил при этом на конец рычага. В результате второй конец рычага поднимался вверх и вытаскивал Р-образную чеку из взрывателя. Происходил взрыв.

На рисунке рычаг выделен условно голубым цветом, Р-образная чека зеленым.

От автора. Прошу обратить самое пристальное внимание на приводное устройство мины (коробку с рычагом и взрывателем). Это же приводное устройство использовалось также в минах ТМ-39 и ТМД-40, только там их было по два и располагались они в концевых частях мин. Коробки эти устанавливались в мины ТМ-39 и ТМД-40 через окна в торцевых частях корпусов мин и закрывались заслонками. Это уже был все же прогресс, т.к. подготовить коробку и ввести в нее взрыватель, проконтролировать положение чеки можно было заранее, а сами коробки установить в мины уже на месте минирования.

Мина ТМ-35 широко применялись Красной Армией в 1941-42 годах. Уже в ходе первых боев с Вермахтом была выявлена слабость заряда этих мин, составляющего всего 2.8 кг. (в немецкой T.Mi.35 — 5.5 кг.). В срочном порядке были разработаны и внедрены в производство более мощные металлические мины удлиненная ТМ-39 и мина круглой формы ТМ-41, содержавшая уже 3.6 кг. тротила или аммонита. Однако дефицит металла, потеря производственных мощностей с оккупацией немцами промышленных районов страны заставили отказаться от производства металлических мин ТМ-41 и перейти на производство простых и дешевых деревянных мин типа ТМД-40.

Мина ТМ-35 противотанковая противогусеничная нажимного действия. Взрыв происходит при наезжании колесом автомобиля или гусеницей танка на верхнюю крышку мины, которая по бокам имеет металлические гофры. При смятии гофр усилием около 120-260 кг. крышка через нажимной болт и двуплечий рычаг приводит к извлечению Р-образной боевой чеки из взрывателя.

Мина устанавливается на грунт, в грунт, в снег, вручную. Негерметичность мины ограничивает применение мины во влажных, болотистых грунтах, под водой если применяется невлагостойкая взрывчатка или планируется длительная работа минного поля.
Время боевой работы мины не ограничено и определяется только годностью взрывчатки (аммонит слеживается, отсыревает и теряет свои взрывные свойства, тротил же своих свойств от времени или сырости не теряет). Разрушение корпуса от коррозии делает мину опасной не только для техники, но и для человека, т.к. взрыватель МУВ имеет весьма низкую чувствительность (1-3кг.). Разрушение вследствие коррозии боевой чеки может приводить к самопроизвольным взрывам.

Тактико-технические характеристики мины TМ-35

Тип мины…………………………………………… противотанковая противогусеничная нажимного действия
Материал корпуса…………………………………………… сталь
Вес общий……………………………………………………… 5.2 кг.
Масса заряда ВВ (тротил,мелинит в шашках)……….. 2.8 кг.
Длина……………………………………………………………. 23 см.
Ширина………………………………………………………….. 22см.
Высота…………………………………………………………… 8.5 см.
Усилие срабатывания……………………………………. 120-260 кг.
Размеры датчика цели…………………………………….. 18х18см.
Температурный диапазон применения……………. -40 — +50 градусов
Применяемый взрыватель………………………………. МУВ с Р-образной чекой и запалом МД-2
Тактико-технические характеристики мины TМ-35М

Тип мины…………………………………………… противотанковая противогусеничная нажимного действия
Материал корпуса…………………………………………… сталь
Вес общий……………………………………………………… 7 кг.
Масса заряда ВВ (плавленный тротил, аммотол 50:50, французская смесь)+шашка прессованного тротила……….. 3.75 +0.250кг.
Длина……………………………………………………………. 23 см.
Ширина………………………………………………………….. 22см.
Высота…………………………………………………………… 11.5 см.
Усилие срабатывания……………………………………. 120-260 кг.
Размеры датчика цели…………………………………….. 18х18см.
Температурный диапазон применения……………. -40 — +50 градусов
Применяемый взрыватель………………………………. МУВ с Р-образной чекой и запалом МД-2
Мина гнезд для дополнительных взрывателей не имеет и является извлекаемой миной, однако высокая чувствительность взрывателя МУВ, затрудненность доступа к нему дает основание считать эту мину практически необезвреживаемой.

tm-35-4.gif (9915 bytes) Мина ТМ-35 выпускалась в ряде модификаций. На рисунке слева представлены две наиболее известных модификации. На снимке в начале статьи еще одна. Каких либо различий в их обозначении не имеется. При необходимости, в документах просто указывали — «ТМ-35 1936г., ТМ-35 39г.» и т.п.

Уже первые недели применения мины ТМ-35 в боевых условиях показали, что если для заблаговременного минирования местности (днем и без огневого воздействия противника) мину еще использовать можно, то работа с миной перед передним краем противника крайне затруднена из-за слишком большого количества операций по установке и длительности процесса установки.
Работы же с миной в ночных условиях практически невыполнимы из-за невозможности визуального контроля действий со взрывателем. Необходимость извлечения из взрывателя предохранительной чеки до его установки в мину и необходимость сочленения конца рычага с боевой Р-образной чекой после этого ( а усилие извлечения чеки всего 1-3 кг.) делало действия с миной просто опасными для минеров.

Вдобавок, мина очень слабая (всего 2.8 кг. заряд ВВ), что было ясно еще в предвоенные годы, но тогдашние Руководства рекомендовали усиливать мину укладываемыми под днище дополнительными тротиловыми шашками (1-2кг.). При этом совершенно не учитывался фактор времени (слишком много времени уходит на подготовку к установке и установку мины) и возможная необходимость установки большого количества мин. В этих условиях комплектование мин взрывателями, запалами, взрывчаткой непосредственно в саперной роте становится просто нереальным из-за огромного расхода времени, трудовых ресурсов и сложностей с удовлетворением заявок на получение разнообразных комплектующих. В военных условиях мины должны поступать в войска совершенно готовыми к использованию, а конструкция мины ТМ-35 этого не позволяла. Поэтому производство мин ТМ-35 было прекращено еще во время советско-финской войны 1939-40гг., а запасы были израсходованы летом-осенью 1941 года и в начале 1942 года, когда вследствие дефицита боевых средств в ход было пущено, все, что удалось отыскать на складах и в тыловых дивизиях.

К началу войны началось производство мины ТМ-35М, которая имела большуюtm-35-6.gif (10016 bytes) высоту (11.5 см. вместо 8.5 см.) и благодаря этому в нее помещалось уже 4кг. литого тротила, либо амматола, либо французской смеси. Эта мина производилась и во время войны. Во всяком случае, она описана в советском руководстве по минам издания 1943 или 44г.

На снимке: немецкий сапер осторожно несет, извлеченную мину ТМ-35. Лето 1941г. р-н Смоленска.

Неоднократно автору встречалось наименование мины ТМ-38, однако в первоисточниках такую мину обнаружить не удалось. Остается неясным, какую мину под индексом ТМ-38 имеют в виду авторы публикаций — то ли мину ТМ-35М, то ли их вводят в заблуждение вытесненные цифры на верхней крышке мины. Автору встречались изображения мин ТМ-35 с цифрами на крышке — 35, 38, 40, 41. Скорее всего, цифры обозначают год выпуска мины. Тем более, что букв ТМ не встречается, а обычно стоят буквы КШ, что по мнению автора скорее всего шифр завода изготовителя.

За основу взята статья Веремеева Ю.Г. — http://www.saper.etel.ru/mines-2/tm-35.html

Литература:

  • А.Седякин. Военная техника. Учебник для красноармейцев, младших командиров РККА и актива Осоавиахима. Государственное военное издательство. Москва. 1934г.
  • Учебник Инженерные войска. Военное издательство. Москва. 1982г.
  • Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство. Москва. 1976г.
  • В.Н.Попенко. Рельсовая война. ПБОЮЛ Попенко. Москва. 2001г.
  • ORDATA II (Справочник-идентификатор армии США по иностранным боеприпасам).
  • Противотанковая мина ТМ-35. Руководство по материальной части и применению. Воениздат НКО СССР. Москва. 1939г.
  • W. Fleischer. Deutsche Landminen 1935-1945. Waffen-Arsenal. Band 164
  • Руководство по средствам минирования и разминирования. Военное издательство НКО СССР, Москва. 1943г

broneboy.ru

Противотанковые мины ТМ-35 и ТМ-35М (Советские и Российские мины)

Эта мина, очевидно, является первой табельной противотанковой   миной Красной Армии. Во всяком случае, в учебнике по военной технике для красноармейцев и младших командиров РККА издания 1934 года о табельных минах не говорится ни слова, хотя там подробно рассмотрены практически все образцы вооружения Красной армии начала тридцатых годов.

На снимке мина ТМ-35, пролежавшая в земле не один десяток лет. Следов от зеленой окраски не осталось, ручка для переноски отстутствует, видны только проушины для нее на передней стенке.

Учебник "Инженерные войска" издания 1982 года указывает, что в качестве   противотанковой мины, описываемой в Наставлении для инженерных войск "Подрывные работы"  издания 1934 года использовался просто набор тротиловых шашек, повверх которых устанавливалась металлическая дуга, связанная со взрывателем. Там же указано, что к 1935 году была закончена разработка металлической противотанковой мины ТМ-35.

Мина ТМ-35М отличается от мины ТМ-35 только несколько большей высотой корпуса (11.5см. вместо 8.5см.) большим общим весом (7кг. вместо 5.2 кг.), большим зарядом ВВ (4 кг. вместо 2.8кг.) и тем, что заполнялась не шашками ВВ, а заливкой взрывчатым веществом плюс тротиловая шашка 250г. в качестве промежуточного детонатора.

Мина представляла собой металлический корпус (1) с откидной на петлях крышкой(2). Внутри коробки помещалась тонкостенная металлическая коробка(3) размерами 10х5х2.5см. с отверстием для запала в торцевой стенке, выходящей внутрь корпуса. Для введения в эту корбку взрывателя МУВ,   в стенке корпуса мины имелось отверстие, закрываемое заслонкой (7). Внутри коробки помещался двуплечий рычаг (4), который мог качаться в вертикальной плоскости.  Один, заостренный конец рычага при вставлении в мину взрывателя входил в отверстие Р-образной чеки взрывателя. Второй конец рычага располагался точно под нажимным болтом (5).

Свободное пространство заполнялось тротиловыми или мелинитовыми шашками (6). Мина в варианте ТМ-35М заполнялась литым тротилом, аммототлом (аммонитом) 50:50 или так называемой "французской смесью".

Мина поставлялась в войска только в виде корпуса. Заполнение ВВ, комплектование взрывателем (МУВ с Т-образной боевой чекой) производилось в саперной роте непосредственно перед минированием. В корпусе мины помещалось 6 шашек тротила или мелинита по  400 грамм и 2 шашки по 200 грамм ( 2 кг. 800 гр.). При засыпке порошкобразным ВВ в мине помещалось примерно 2.4 кг. ВВ.

Перд использованием мины она заполняется взрывчатым веществом. На месте установки мины необходимо проверить с помощью шаблона, введя его в отверстие на передней стенке мины (деревянная палочка по форме и размерам совпадающая со взрывателем МУВ с запалом МД-2, но более длинная) , что пространство для взрывателя свободно и запал войдет в отверстие тротиловой шашки.Затем было необходимо, откинуть крышку мины,  вторым пластинчатым шаблоном проверить положение нажимного болта ( с тем, чтобы при опусканни крышки на место он не надавил бы на рычаг), извлечь из взрывателя предохранительную чеку и аккуратно ввести в отверстие, визуально контролируя попадание заостренного конца рычага в петлю Р-образной чеки, повернуть заслонку на место. После  этого аккуратно без удара опустить нажимную крышку на место и запереть ее ящичными замками.

Крышка имела гофры и при наезде танка на крышку мины, последняя, проминаясь под тяжестью танка смещала нажимной болт вниз. Болт давил при этом на конец рычага. В результате второй конец рычага поднимался вверх и вытаскивал Р-образную чеку из взрывателя.   Происходил взрыв.

На рисунке рычаг выделен условно голубым цветом, Р-образная чека зеленым.

От автора. Прошу обратить самое пристальное внимание на приводное устройство мины (коробку с рычагом и взрывателем). Это же приводное устройство использовалось также в минах ТМ-39 и ТМД-40, только там их было по два и располагались они в концевых частях мин. Коробки эти устанавливались в мины ТМ-39 и ТМД-40 через окна в торцевых частях корпусов мин и закрывались заслонками. Это уже был все же прогресс, т.к. подготовить коробку и ввести в нее взрыватель, проконтролировать положение чеки можно было заранее, а сами коробки установить в мины уже на месте минирования.

Мина ТМ-35  широко применялись Красной Армией в 1941-42 годах.  Уже в ходе первых боев с Вермахтом была выявлена слабость заряда этих мин, составляющего  всего 2.8 кг.  (в немецкой T.Mi.35 - 5.5 кг.). В срочном порядке были разработаны и внедрены в производство более мощные металлические мины удлиненная ТМ-39 и мина круглой формы ТМ-41, содержавшая   уже 3.6 кг. тротила или аммонита.  Однако дефицит металла, потеря производственных мощностей с оккупацией немцами промышленных районов страны заставили отказаться от производства  металлических мин   ТМ-41   и перейти на производство простых и дешевых деревянных мин типа ТМД-40.

Мина ТМ-35 противотанковая противогусеничная нажимного действия. Взрыв происходит при наезжании колесом автомобиля   или гусеницей танка на верхнюю крышку мины, которая по бокам имеет металлические гофры. При смятии гофр усилием около 120-260 кг. крышка через нажимной болт  и двуплечий рычаг приводит к извлечению Р-образной боевой чеки из взрывателя.

Мина устанавливается на грунт, в грунт, в снег, вручную. Негерметичность мины ограничивает применение мины во влажных, болотистых грунтах, под водой если применяется невлагостойкая взрывчатка или планируется длительная работа минного поля.

Время боевой работы мины не ограничено и определяется только годностью взрывчатки (аммонит слеживается, отсыревает и теряет свои взрывные свойства, тротил же своих свойств от времени или сырости не теряет). Разрушение корпуса от коррозии делает мину опасной не только для техники, но и  для человека, т.к. взрыватель МУВ имеет весьма низкую чувствительность (1-3кг.). Разрушение вследствие коррозии боевой чеки может приводить к самопроизвольным взрывам.

Тактико-технические характеристики мины TМ-35

Тип мины................................................................    противотанковая противогусеничная нажимного действия
Материал корпуса...................................................    сталь
Вес общий...............................................................    5.2  кг.
Масса заряда ВВ (тротил,мелинит в шашках)...........    2.8 кг.
Длина......................................................................    23 см.
Ширина....................................................................    22см.
Высота.....................................................................    8.5 см.
Усилие срабатывания...............................................    120-260   кг.
Размеры датчика цели..............................................    18х18см.
Температурный диапазон применения.......................    -40 - +50 градусов
Применяемый взрыватель.........................................    МУВ с Р-образной чекой и запалом МД-2

Тактико-технические характеристики мины TМ-35М

Тип мины.................................................................    противотанковая противогусеничная нажимного действия
Материал корпуса...................................................    сталь
Вес общий...............................................................    7  кг.
Масса заряда ВВ (плавленный тротил, аммотол 50:50, французская смесь)+шашка прессованного тротила...........    3.75 +0.250кг.
Длина......................................................................    23 см.
Ширина....................................................................    22см.
Высота.....................................................................    11.5 см.
Усилие срабатывания................................................    120-260   кг.
Размеры датчика цели...............................................    18х18см.
Температурный диапазон применения........................    -40 - +50 градусов
Применяемый взрыватель..........................................    МУВ с Р-образной чекой и запалом МД-2

Мина гнезд для дополнительных взрывателей не имеет и является извлекаемой миной, однако высокая чувствительность взрывателя МУВ, затрудненность доступа к нему дает основание считать эту мину практически необезвреживаемой.

Мина ТМ-35 выпускалась в ряде модификаций. На рисунке слева представлены две наиболее известных модификации. На снимке в начале статьи еще одна. Каких либо различий в их обозначении не имеется. При необходимости, в документах просто указывали - "ТМ-35 1936г., ТМ-35 39г." и т.п.

Уже первые недели  применения мины ТМ-35 в боевых условиях показали, что если для заблаговременного минирования местности (днем и без огневого  воздействия противника) мину еще использовать можно, то работа с миной перед передним краем противника крайне затруднена из-за слишком большого количества операций по установке  и длительности процесса установки.

Работы же с миной в ночных условиях практически невыполнимы из-за невозможности визуального контроля действий со взрывателем. Необходимость извлечения из взрывателя предохранительной чеки до его установки в мину и необходимость сочленения конца рычага с боевой Р-образной чекой после этого ( а усилие извлечения чеки всего 1-3 кг.)  делало действия с миной просто опасными для минеров.

Вдобавок, мина очень слабая (всего 2.8 кг. заряд ВВ), что было ясно еще в предвоенные годы, но тогдашние Руководства рекомендовали усиливать мину укладываемыми под днище дополнительными тротиловыми шашками (1-2кг.). При этом совершенно не учитывался фактор времени (слишком много времени уходит на подготовку к установке и установку мины) и возможная необходимость   установки большого количества мин. В этих условиях комплектование мин взрывателями, запалами, взрывчаткой непосредственно в саперной роте становится просто нереальным из-за огромного расхода времени, трудовых ресурсов и сложностей с удовлетворением заявок на получение разнообразных комплектующих. В военных условиях мины должны поступать в войска совершенно готовыми к использованию, а конструкция мины ТМ-35 этого не позволяла. Поэтому производство мин ТМ-35 было прекращено еще во время советско-финской войны 1939-40гг., а запасы были израсходованы летом-осенью 1941 года и в начале 1942 года, когда вследствие дейфицита боевых средств в ход было пущено, все, что удалось отыскать на складах и в тыловых дивизиях.

К началу войны началось производство мины ТМ-35М, которая имела большую высоту (11.5 см. вместо 8.5 см.) и благодаря этому в нее помещалось уже  4кг. литого тротила, либо амматола, либо французской смеси. Эта мина производилась и во время войны. Во всяком случае, она описана в советском руководстве по минам издания 1943 или 44г.

На снимке:  немецкий сапер осторожно несет, извлеченную мину ТМ-35. Лето 1941г. р-н Смоленска.

Неоднократно автору встречалось наименование мины ТМ-38, однако в первоисточниках такую мину обнаружить не удалось. Остается неясным, какую мину под индексом ТМ-38 имеют в виду авторы публикаций - то ли мину ТМ-35М, то ли их вводят в заблуждение вытесненные цифры на верхней крышке мины. Автору встречались изображения мин ТМ-35  с цифрами на крышке - 35, 38, 40, 41. Скорее всего, цифры обозначают год выпуска мины. Тем более, что букв ТМ не встречается, а обычно стоят буквы КШ, что по мнению автора скорее всего шифр завода изготовителя.

Заметки на полях.  Мина, конечно неудачная и ее принятие на вооружение можно объяснить только полным отсутствием опыта массового применения мин, слабостью конструкторской мысли. Тем, кто создавал эту мину было не от чего оттолкнуться, учесть опыт использования и создания мин.

Интересно, что немцы к этому времени располагали весьма удачной противотанковой миной TMi 29, разработанной на базе противотанковой мины времен Первой Мировой войны  под названием Tellermine. В СССР об этой мине ничего не знали и конструкию ее не использовали при создании своих мин.

Заметим, что мины, это отнюдь не самолеты, танки, новинки которых секретили (впрочем незадолго до войны немцы показали все свои новинки в области авиации и даже продали нам отдельные экземпляры).

Поделиться опытом в области разработки мин немцы могли, но этого не произошло. Отсюда я делаю вывод о том, что сотрудничество в военно-технической области СССР и Германии (догитлеровской Германии!) было не столь уж и тесным, как это любят утверждать любители сенсаций от истории ("Нацистский меч ковался в СССР!"), а с приходом к власти Гитлера это сотрудничество было совсем прекращено.

Веремеев Ю.Г.
Сапер

weaponland.ru

ТМ-35 - Howling Pixel

ТМ-35 — советская противотанковая мина нажимного действия.

Одна из первых разработанных в СССР противотанковых мин, принятая на вооружение в 1935 году. В 1939 году был создан вариант мины ТМ-35М с увеличенным зарядом взрывчатки[1].

После начала Великой Отечественной войны производство мин ТМ-35 было прекращено.

ТМ-35, ТМ-35М
Тип противотанковая
противогусеничная
нажимного действия
Разработана  СССР, 1935 г.
На вооружении  СССР, 1935—1942 г.
Материал корпуса сталь
Общая масса

ТМ-35: 5,2 кг

ТМ-35М: 7 кг
Размер

ТМ-35: 23×22×8,5 см

ТМ-35М: 23×22×11,5 см
Взрывчатое вещество

ТМ-35: 2,8 кг (шашки тротила или мелинита)

ТМ-35М: 4 кг (одна шашка тротила + заливка ВВ)
Нажимной взрыватель МУВ с запалом МД-2:
нажимная крышка: 18×18 см
усилие: 120—260 кг
Температурный диапазон −40 — +50 °C

Конструкция

ТМ-35 мина противотанковая противогусеничная нажимного действия. Взрыв происходит при наезжании гусеницей танка или колесом автомобиля на верхнюю крышку мины.

Мина представляла собой металлическую коробку с откидной на петлях крышкой. Внутри коробки помещался заряд взрывчатки и устанавливался взрыватель.

Боевое применение

Применялась Красной Армией в начальный период Великой Отечественной войны.

См. также

Примечания

  1. ↑ Ю.Г. Веремеев. Мины: вчера, сегодня, завтра. Минск, "Современная школа", 2008. стр.100, 103

Литература и источники

  • Jerzy Garstka. Miny przeciwpancerne Wojska Polskiego z lat 1945-1997.

Ссылки

1-я сапёрная армия (СССР)

1-я сапёрная армия — армия сапёров в Вооружённых Силах СССР, во время Великой Отечественной войны.

Сокращённое наименование — 1 СА.

Mk 7

Mk 7 (United Kingdom Mine, Antitank, Mark 7 (Mk 7)) — противотанковая противогусеничная мина нажимного действия. Разработана в Великобритании, принята на вооружении в 1951 году.

Коломенская (станция метро)

«Коло́менская» — станция Замоскворецкой линии Московского метрополитена. Расположена между станциями «Технопарк» и «Каширская». Находится на границе районов Нагатино-Садовники и Нагатинский Затон Южного административного округа города Москвы.

М15 (мина)

М15 (Anti-tank mine M15) — противотанковая противогусеничная мина нажимного действия.

М6 (мина)

Мина М6 (Anti-tank mine M6) — противотанковая противогусеничная мина нажимного действия.

Наплавной лёгкий парк

НЛП (Наплавной лёгкий парк) — понтонный парк, стоявший на вооружении Красной Армии. Предназначался для оборудования паромных и мостовых переправ, грузоподъёмностью от 3,5 до 12 тонн.

ПМЗ-40

ПМЗ-40 — советская противотанковая противогусеничная мина нажимного действия.

Представляла собой округлую металлическую коробку, внутри которой помещался заряд взрывчатки и устанавливался взрыватель. Взрыв происходит при наезжании гусеницей танка или колесом автомобиля на верхнюю крышку мины.

СП-19 (понтонный парк)

СП-19 — специальный понтонный парк, стоявший на вооружении инженерных войск Красной Армии в период Великой Отечественной войны. Был предназначен для устройства мостовых и паромных переправ на широких реках с большой скоростью течения и обеспечивал переправу железнодорожных грузов весом до 180 тонн.

В 1939 году парк был принят на вооружение Красной Армии, став единственным в мире самоходным понтонным парком.

В состав парка входили 122 самоходных понтонов-катеров и 120 объёмных ферм пролётного строения. Для сборки мостов и паромов служил один железнодорожный кран, также включённый в состав парка. Из-за больших габаритов элементы парка перевозились по железной дороге. Фермы пролётного строения устанавливались на катера и служили проезжей частью мостов. Персонал парка СП-19 включал 576 понтонёров.

Т-4 (мина)

Т-4 — советская противотанковая мина, разработанная Н. Н. Симоновым в 1932 году. Тогда же была принята на вооружение Красной Армией. Однако из-за отсутствия на тот момент концепции применения танков и борьбы с ними, а также слабости промышленной базы СССР была выпущена лишь небольшая войсковая партия, на которой отрабатывались методы противотанкового минирования и конструкции мин.

Для своего времени мина считалась довольно удачной и технологичной. К тому моменту во Франции, Англии и США противотанковых мин не было даже в разработке. Немецкая же Теллермина 29 была проще в конструкции, но оснащалась тремя взрывателями ZDZ 29, требующими при изготовлении точной обработки и квалифицированной сборки, что делало мину дорогой в производстве. Мина Т-4 стала прототипом ТМ-35.

Главным недостатком мины является зазор между нажимной крышкой и корпусом — высока возможность заполнения пространства песком или грунтом, что приводит к отказу мины. Проблема решалась простым обертыванием мины мешковиной.

ТМ-39

ТМ-39 — противотанковая мина.

Одна из первых разработанных в СССР противотанковых мин. Мина была принята на вооружение в 1939 году, в 1944 году производство ТМ-39 было прекращено. Применялась в небольших количествах в годы Второй мировой войны Красной Армией. В настоящее время (2009 г.) мина не производится.

ТМ-39 мина противотанковая противогусеничная нажимного действия. Взрыв происходит при наезжании гусеницей танка или колесом автомобиля на верхнюю крышку мины.

Мина представляла собой удлинённую металлическую коробку с откидной на петлях крышкой. Внутри коробки помещался заряд взрывчатки и устанавливался взрыватель.

ТМ-44

ТМ-44 — противотанковая мина.

Разработана в СССР. Мина была принята на вооружение в 1944 году. Прототипом ТМ-44 была мина ТМ-41. Применялась в годы Второй Мировой Войны Красной Армией. Производство мин ТМ-44 прекращается в 1946 году. В настоящее время (2009 г.) мина не производится.

ТМ-44 мина противотанковая противогусеничная нажимного действия. Взрыв происходит при наезжании гусеницей танка или колесом автомобиля на верхнюю крышку мины.

Мина представляла собой округлую металлическую коробку. Внутри коробки помещался заряд взрывчатки и устанавливался взрыватель.

ТМ-46

ТМ-46 — советская противотанковая мина нажимного действия, принятая на вооружение в 1946 году. Заменила собой все предыдущие советские образцы металлических противотанковых мин: ТМ-35, ТМ-39, ТМ-41, ТМ-43, ТМ-44.

Модификация под обозначением ТМН-46 отличается наличием на дне мины специального гнезда для установки взрывателя неизвлекаемости.

Установка ТМ-46 может производиться: на грунт, в грунт, в снег, под воду, как вручную, так и с помощью минных раскладчиков (ПМР-1, ПМР-2), минных заградителей (ГМЗ, ПМЗ-3, ПМЗ-4), а также вертолетной системы минирования (ВМР-2).

Взрыв происходит при наезжании гусеницей танка или колесом автомобиля на верхнюю крышку мины, при этом крышка под весом танка оседает вместе с взрывателем в шашку промежуточного детонатора. Головка втулки прорывает диафрагму и освобождает ударник, который под действием сжатой боевой пружины накалывает запал МД-6. Взрыв мины ТМН-46 может также произойти от срабатывания взрывателя МУВ или МУВ-2 с запалом МД-6Н, чека которого закрепляется под миной.

Корпус мины представлял собой плоскую округлую штампованную стальную коробку с горловиной для заливки ВВ при снаряжении. Внутри коробки помещался заряд взрывчатки, а сверху устанавливался взрыватель.

Производство ТМ-46 было прекращено с принятием на вооружение мины ТМ-57 (разработана в 1956 году).

ТМ-57

ТМ-57 — противотанковая мина.

Разработана в СССР в 1956 году.

ТМ-57 мина противотанковая противогусеничная нажимного действия. В мине предусмотрено второе гнездо для установки взрывателя неизвлекаемости. Взрыв происходит при наезде гусеницей танка или колесом автомобиля на верхнюю крышку мины.

Мина представляет собой плоскую округлую металлическую коробку. Внутри коробки помещён заряд взрывчатки, а сверху устанавливается взрыватель. Имеет откидную ручку на днище для удобства переноски. Мина может использоваться со взрывателями МВШ-57, МВ-57, МЗК, МВЗ-57.

Мина может устанавливаться вручную или с помощью средств механизации.

ТМ-62М

ТМ-62М — советская противотанковая мина, основная базовая модель семейства мин ТМ-62.

Разработана в СССР в 1960-х годах прошлого века, позднее её производство было освоено в Болгарии на предприятии «Дунарит».

ТМД-44

ТМД-44 - советская противогусеничная противотанковая мина.

ТМД-Б

ТМД-Б — противотанковая противогусеничная мина.

Теллермина 43

Теллермина 43 (Tellermine Pilz 43 (T.-Mi.-Pilz 43) — противотанковая противогусеничная мина нажимного действия. Разработана в Германии. Принята на вооружение в 1943 году.

Представляет собой плоскую округлую металлическую коробку, внутри помещается заряд взрывчатки и устанавливается взрыватель. В мине предусмотрено 2 гнезда для установки взрывателей неизвлекаемости. Взрыв происходит при наезжании гусеницей танка или колесом автомобиля на нажимную крышку мины.

Тяжёлый понтонно-мостовой парк

ТМП — тяжёлый мостовой парк.

ЯМ-5

ЯМ-5 (ящичная мина № 5) — советская противотанковая мина нажимного действия.

На других языках

This page is based on a Wikipedia article written by authors (here).
Text is available under the CC BY-SA 3.0 license; additional terms may apply.
Images, videos and audio are available under their respective licenses.

howlingpixel.com

Противотанковая мина ТМ-35

Первая отечественная серийная противотанковая мина Т-4 не отличалась высокими характеристиками и надежностью. Кроме того, страна имела ограниченные возможности, из-за чего мина так и не пошла в массовое производство. Тем не менее, необходимость создания нового оружия для борьбы с бронетехникой противника не пропала. В результате к 1935 году была разработана новая мина – ТМ-35.

Противотанковая мина ТМ-35 была принята на вооружение в 1935 году и вскоре стала поступать в инженерные подразделения Красной Армии. Это изделие было лишено некоторых недостатков предыдущего Т-4, что открыло ему дорогу в войска и позволило активно использоваться вплоть до 1941-42 годов. Главной причиной такого успеха можно считать достаточно удачную (в сравнении с Т-4) конструкцию, лишенную недостатков предыдущей разработки. Опыт эксплуатации Т-4 был учтен при создании нового оружия, что позволило избавиться от некоторых отрицательных черт. Тем не менее, и новая мина, как выяснилось позже, не была лишена недостатков.

Развитие промышленности позволило оснастить мину ТМ-35 металлическим корпусом. Он состоял из основного ящика и крышки характерной формы, представлявшей собой усеченную пирамиду. Корпус мины имел размеры 23х22 см, общая высота с установленной крышкой – 8,5 см. Проектом предусматривалось использование только одного типа корпуса, благодаря чему все серийные мины весили около 5,2 кг. Для удобства переноски на одной из стенок корпуса предусматривалась проволочная ручка.



Общий вид мины ТМ-35. Фото Saper.etel.ru

Корпус мины ТМ-35 представлял собой металлический штампованный ящик. На его стенках имелись выступающие зубцы, которые предлагалось использовать при окончательной сборке мины. Крышка корпуса состояла из изогнутой верхней части и ровного внутреннего листа. На одной из сторон ящика и крышки предусматривалась петля, при помощи которой они соединялись друг с другом. Петля позволяла открывать крышку для окончательной сборки мины перед установкой.

Возле одной из стенок корпуса располагалась коробка размерами 10х2,5х5 см. Рядом с ней в корпусе просверливалось отверстие, оснащенное сдвижной крышкой. Внутренний торец коробки имел отверстие для установки взрывателя. Вокруг коробки в корпусе помещался основной заряд мины. Размеры корпуса позволяли использовать 6 шашек взрывчатого вещества весом 400 г и 2 шашки весом 200 г. Таким образом, общий заряд боеприпаса весил 2,8 кг. При необходимости мина могла снаряжаться порошкообразным взрывчатым веществом, но в таком случае в корпус помещалось не более 2,4 кг взрывчатки. Для поражения цели могли использоваться тротил, аммотол, французская смесь или иное доступное взрывчатое вещество.

Внутри коробки корпуса располагался взрыватель и связанные с ним детали. Взрыватель МУВ, соединенный с капсюлем-детонатором №8 (по другим данным, использовался запал МД-2) помещался внутрь мины через отверстие в передней стенке корпуса. При этом капсюль-детонатор проходил через отверстие во внутренней стенке корпуса и контактировал с одной из шашек взрывчатого вещества. Над взрывателем находился подвешенный на оси рычаг изогнутой формы, изготовленный из плоской металлической пластинки. Именно он должен был отвечать за срабатывание взрывателя. Кроме того, в средней части крышки предусматривался специальный болт, контактировавший со свободным (верхним) плечом рычага.


Общая компоновка мины. Рисунок Saper.etel.ru

Взрыватель МУВ имел достаточно простую конструкцию. Внутри цилиндрического корпуса находились боевая пружина и ударник. Последний во взведенном положении выдвигался из корпуса и фиксировался Р-образной чекой. Для безопасной транспортировки использовалась дополнительная предохранительная чека. В донной части корпуса взрывателя имелась резьба для установки капсюля-детонатора. При извлечении чеки боевая пружина должна была сдвигать ударник и приводить к воспламенению пиротехнической смеси капсюля.

Мины ТМ-35 поставлялись в войска в разобранном виде. Пустые корпуса перевозились отдельно от шашек взрывчатого вещества и взрывателей. Окончательная сборка мины производилась саперами перед выходом на выполнение боевой задачи. При подготовке мины к использованию в корпус вкладывался набор из восьми шашек или засыпалось порошкообразное взрывчатое вещество. После этого мина была готова к доставке на место установки.

Для установки изделия ТМ-35 помимо взрывателя МУВ и капсюля-детонатора №8 требовались два специальных шаблона для проверки состояния различных деталей. Один шаблон представлял собой длинный деревянный пруток, диаметр которого совпадал с диаметром взрывателя МУВ. Такой шаблон использовался для проверки места установки взрывателя и капсюля-детонатора перед их установкой: с его помощью проверялось правильное взаимное положение нескольких деталей, включая качающийся рычаг и гнездо шашки, контактирующей с капсюлем-взрывателем.


Корпус мины, виден рычаг. Фото Dimon777/Forum.guns.ru

Второй шаблон представлял собой металлическую пластинку с вырезом нужного размера. Во время установки мины следовало открывать крышку и проверять положение нажимного болта. Он не должен был выступать из нижней детали крышки больше чем на установленное расстояние. В правильном положении нижняя часть болта могла касаться свободного плеча рычага, но не должна была давить на него.

После проверки всех элементов мины сапер должен был поместить на место взрыватель без предохранительной чеки и капсюль-детонатор. Для этого сдвигалась крышка на передней стенке мины и цилиндрические детали аккуратно вводились внутрь боеприпаса. Во время установки взрывателя минер должен был попасть капсюлем-детонатором в отверстие задней стенки внутренней коробки корпуса, а также надеть кольцо боевой чеки взрывателя на заостренный конец плеча рычага. На своем месте взрыватель фиксировался при помощи крышки на стенке, возвращенной на свое место.

После установки всех необходимых деталей следовало аккуратно закрыть крышку корпуса и закрепить ее на своем месте. Для удержания крышки использовались несколько зубцов на верхней грани корпуса, которые загибались и входили в зацепление с боковой поверхностью крышки.

Готовую к использованию мину можно было устанавливать в лунку соответствующих размеров или размещать на поверхности грунта. Также допускалась установка в снег.


Разрез мины ТМ-35. Рисунок Saper.etel.ru

По принципу работы взрывателя мина ТМ-35 мало отличалась от предыдущей Т-4. В ней, как и ранее, использовался рычаг, связывавший датчик цели и взрыватель. Подрыв мины новой модели должен был производиться при давлении на верхнюю часть крышки размерами 18х18 см с усилием порядка 120-260 кг. При этом происходила деформация конструкции крышки, вследствие чего нажимной болт опускался и давил на свое плечо рычага. Вторым концом рычаг должен был вытаскивать чеку взрывателя, освобождая его ударник. После извлечения чеки происходил взрыв.

Противотанковая мина ТМ-35 могла иметь заряд весом 2,4-2,8 кг. Это позволяло уничтожать автомобильную технику или наносить повреждения бронированным машинам. Срабатывание штатным образом под людьми исключалось ввиду сравнительно низкой чувствительности датчика цели. Тем не менее, со временем мины с металлическим корпусом могли становиться опасными и для людей. Какие-либо средства, затруднявшие обезвреживание или делавшие его невозможным, не предусматривались. Однако и в таком случае мина могла представлять опасность для саперов.

Изделие ТМ-35 имело металлический корпус, что сказывалось на сроке ее службы. Фактически такая мина могла находиться на своем месте и ждать появления противника в течение нескольких месяцев или лет. Тем не менее, реальные характеристики негерметичного боеприпаса зависели от некоторых факторов. Так, мина с тротиловыми шашками могла сохранять работоспособность в течение годов или десятилетий, тогда как аммонит и другие взрывчатые вещества достаточно быстро сырели и теряли свои свойства.

Также необходимо отметить коррозионное разрушение металлических деталей. Сравнительно высокое усилие срабатывания мины ТМ-35 было связано с конструкцией крышки. При повреждении или разрушении крышки усилие, требуемое для ее смятия, заметно сокращалось. Наконец, не следует забывать про достаточно чувствительный взрыватель МУВ: для извлечения чеки требовалось усилие не более 1-3 кг. Таким образом, мина ТМ-35 со временем становилась опасной не только для техники, но и для людей.


Корпус мины ТМ-35М. Фото Lexpev.nl

Противотанковые мины ТМ-35 производились большими партиями в течение нескольких лет. В ходе массового производства на разных предприятиях в конструкцию боеприпаса внедрялись различные изменения технологического характера. Характеристики мин при этом оставались на заданном уровне. Производство и поставки мин ТМ-35 в базовой конфигурации продолжалось до 1940 года. Вскоре после этого была разработана и поставлена в серию новая модификация мины под названием ТМ-35М.

Главным отличием модернизированной ТМ-35М от базовой ТМ-35 была большая высота корпуса. За счет увеличения общей высоты мины до 11,5 см (при сохранении прочих размеров) удалось обеспечить прирост объема корпуса. Рост высоты мины всего на 3 см позволил увеличить внутренний объем мины на 1,7 литра и увеличить заряд взрывчатого вещества до 4 кг. Как и ранее, мина могла снаряжаться тротилом, аммотолом, французской смесью и т.д. После доработок общий вес боеприпаса увеличился до 7 кг. Прочие характеристики остались на прежнем уровне.

Первым вооруженным конфликтом, в котором использовались противотанковые мины ТМ-35, стала Советско-финская война. В ходе этого конфликта было установлено, что имеющийся заряд не более 2,8 кг далеко не всегда обеспечивает поражение цели. Кроме того, имелись определенные проблемы, связанные с эксплуатацией металлических изделий в сыром климате и в осенний период.

Тем не менее, главная проблемы ТМ-35 была связана не с недостаточным зарядом или нестойким к коррозии корпусом. На практике выяснилось, что предложенный способ снаряжения и установки мин серьезно затрудняет работу саперов. Так, необходимость снаряжения корпусов шашками взрывчатого вещества приводила к потере времени. Установка мин так же была сложным и длительным процессом. Достаточно сложная установка взрывателя не позволяла производить минирование вблизи от переднего края или в темное время суток. Работа саперов также осложнялась высокой чувствительностью взрывателя МУВ и необходимостью его установки с извлеченной предохранительной чекой.


Корпус мины ТМ-35М в открытом виде. Фото Lexpev.nl

Из-за имеющихся проблем мины ТМ-35 могли устанавливаться только днем и только на некотором удалении от переднего края. Таким образом, быстрая и скрытная установка минных полей на опасных участках почти полностью исключалась. Что касается недостаточного могущества, то малый вес собственного заряда мины обычно компенсировался закладкой рядом с ней дополнительных шашек взрывчатого вещества.

Противотанковые мины ТМ-35 имели недостаточные характеристики и были сложны в обращении. Это стало одной из причин того, что их производство прекратилось во время Советско-финской войны. Вскоре после этого было налажено производство модернизированных изделий ТМ-35М, однако в новом проекте была решена только одна проблема – недостаточный вес заряда.

С 1935 по 1940 годы советская промышленность выпустила достаточно большое количество мин ТМ-35, часть которых была израсходована во время войны с Финляндией. Тем не менее, и после окончания этого конфликта на складах оставалось большое количество подобного оружия. После начала Великой Отечественной войны мины начали использовать вновь. Имевшихся запасов хватило для использования до начала 1942 года. Кроме того, параллельно с ТМ-35 активно использовались улучшенные ТМ-35М.

Производство противотанковых мин ТМ-35М продолжалось и во время Великой Отечественной войны. Такое оружие активно использовалось на всех фронтах, как самостоятельно, так и параллельно с другими минами аналогичного назначения. С появлением более новых и совершенных мин ТМ-35М стала постепенно выходить из употребления. Последние боеприпасы этого типа, по разным данным, были использованы в 1944-45 годах. К этому времени Красная Армия уже располагала противотанковыми минами новых моделей, лишенных недостатков изделий семейства ТМ-35.

По материалам сайтов:
http://saper.etel.ru/
http://lexpev.nl/
http://eragun.org/
http://jmu.edu/

super-arsenal.ru

Противотанковые мины ТМ-35 и ТМ-35М (Советские и Российские мины)

Эта мина, очевидно, является первой табельной противотанковой   миной Красной Армии. Во всяком случае, в учебнике по военной технике для красноармейцев и младших командиров РККА издания 1934 года о табельных минах не говорится ни слова, хотя там подробно рассмотрены практически все образцы вооружения Красной армии начала тридцатых годов.

На снимке мина ТМ-35, пролежавшая в земле не один десяток лет. Следов от зеленой окраски не осталось, ручка для переноски отстутствует, видны только проушины для нее на передней стенке.

Учебник "Инженерные войска" издания 1982 года указывает, что в качестве   противотанковой мины, описываемой в Наставлении для инженерных войск "Подрывные работы"  издания 1934 года использовался просто набор тротиловых шашек, повверх которых устанавливалась металлическая дуга, связанная со взрывателем. Там же указано, что к 1935 году была закончена разработка металлической противотанковой мины ТМ-35.

Мина ТМ-35М отличается от мины ТМ-35 только несколько большей высотой корпуса (11.5см. вместо 8.5см.) большим общим весом (7кг. вместо 5.2 кг.), большим зарядом ВВ (4 кг. вместо 2.8кг.) и тем, что заполнялась не шашками ВВ, а заливкой взрывчатым веществом плюс тротиловая шашка 250г. в качестве промежуточного детонатора.

Мина представляла собой металлический корпус (1) с откидной на петлях крышкой(2). Внутри коробки помещалась тонкостенная металлическая коробка(3) размерами 10х5х2.5см. с отверстием для запала в торцевой стенке, выходящей внутрь корпуса. Для введения в эту корбку взрывателя МУВ,   в стенке корпуса мины имелось отверстие, закрываемое заслонкой (7). Внутри коробки помещался двуплечий рычаг (4), который мог качаться в вертикальной плоскости.  Один, заостренный конец рычага при вставлении в мину взрывателя входил в отверстие Р-образной чеки взрывателя. Второй конец рычага располагался точно под нажимным болтом (5).

Свободное пространство заполнялось тротиловыми или мелинитовыми шашками (6). Мина в варианте ТМ-35М заполнялась литым тротилом, аммототлом (аммонитом) 50:50 или так называемой "французской смесью".

Мина поставлялась в войска только в виде корпуса. Заполнение ВВ, комплектование взрывателем (МУВ с Т-образной боевой чекой) производилось в саперной роте непосредственно перед минированием. В корпусе мины помещалось 6 шашек тротила или мелинита по  400 грамм и 2 шашки по 200 грамм ( 2 кг. 800 гр.). При засыпке порошкобразным ВВ в мине помещалось примерно 2.4 кг. ВВ.

Перд использованием мины она заполняется взрывчатым веществом. На месте установки мины необходимо проверить с помощью шаблона, введя его в отверстие на передней стенке мины (деревянная палочка по форме и размерам совпадающая со взрывателем МУВ с запалом МД-2, но более длинная) , что пространство для взрывателя свободно и запал войдет в отверстие тротиловой шашки.Затем было необходимо, откинуть крышку мины,  вторым пластинчатым шаблоном проверить положение нажимного болта ( с тем, чтобы при опусканни крышки на место он не надавил бы на рычаг), извлечь из взрывателя предохранительную чеку и аккуратно ввести в отверстие, визуально контролируя попадание заостренного конца рычага в петлю Р-образной чеки, повернуть заслонку на место. После  этого аккуратно без удара опустить нажимную крышку на место и запереть ее ящичными замками.

Крышка имела гофры и при наезде танка на крышку мины, последняя, проминаясь под тяжестью танка смещала нажимной болт вниз. Болт давил при этом на конец рычага. В результате второй конец рычага поднимался вверх и вытаскивал Р-образную чеку из взрывателя.   Происходил взрыв.

На рисунке рычаг выделен условно голубым цветом, Р-образная чека зеленым.

От автора. Прошу обратить самое пристальное внимание на приводное устройство мины (коробку с рычагом и взрывателем). Это же приводное устройство использовалось также в минах ТМ-39 и ТМД-40, только там их было по два и располагались они в концевых частях мин. Коробки эти устанавливались в мины ТМ-39 и ТМД-40 через окна в торцевых частях корпусов мин и закрывались заслонками. Это уже был все же прогресс, т.к. подготовить коробку и ввести в нее взрыватель, проконтролировать положение чеки можно было заранее, а сами коробки установить в мины уже на месте минирования.

Мина ТМ-35  широко применялись Красной Армией в 1941-42 годах.  Уже в ходе первых боев с Вермахтом была выявлена слабость заряда этих мин, составляющего  всего 2.8 кг.  (в немецкой T.Mi.35 - 5.5 кг.). В срочном порядке были разработаны и внедрены в производство более мощные металлические мины удлиненная ТМ-39 и мина круглой формы ТМ-41, содержавшая   уже 3.6 кг. тротила или аммонита.  Однако дефицит металла, потеря производственных мощностей с оккупацией немцами промышленных районов страны заставили отказаться от производства  металлических мин   ТМ-41   и перейти на производство простых и дешевых деревянных мин типа ТМД-40.

Мина ТМ-35 противотанковая противогусеничная нажимного действия. Взрыв происходит при наезжании колесом автомобиля   или гусеницей танка на верхнюю крышку мины, которая по бокам имеет металлические гофры. При смятии гофр усилием около 120-260 кг. крышка через нажимной болт  и двуплечий рычаг приводит к извлечению Р-образной боевой чеки из взрывателя.

Мина устанавливается на грунт, в грунт, в снег, вручную. Негерметичность мины ограничивает применение мины во влажных, болотистых грунтах, под водой если применяется невлагостойкая взрывчатка или планируется длительная работа минного поля.

Время боевой работы мины не ограничено и определяется только годностью взрывчатки (аммонит слеживается, отсыревает и теряет свои взрывные свойства, тротил же своих свойств от времени или сырости не теряет). Разрушение корпуса от коррозии делает мину опасной не только для техники, но и  для человека, т.к. взрыватель МУВ имеет весьма низкую чувствительность (1-3кг.). Разрушение вследствие коррозии боевой чеки может приводить к самопроизвольным взрывам.

Тактико-технические характеристики мины TМ-35

Тип мины................................................................    противотанковая противогусеничная нажимного действия
Материал корпуса...................................................    сталь
Вес общий...............................................................    5.2  кг.
Масса заряда ВВ (тротил,мелинит в шашках)...........    2.8 кг.
Длина......................................................................    23 см.
Ширина....................................................................    22см.
Высота.....................................................................    8.5 см.
Усилие срабатывания...............................................    120-260   кг.
Размеры датчика цели..............................................    18х18см.
Температурный диапазон применения.......................    -40 - +50 градусов
Применяемый взрыватель.........................................    МУВ с Р-образной чекой и запалом МД-2

Тактико-технические характеристики мины TМ-35М

Тип мины.................................................................    противотанковая противогусеничная нажимного действия
Материал корпуса...................................................    сталь
Вес общий...............................................................    7  кг.
Масса заряда ВВ (плавленный тротил, аммотол 50:50, французская смесь)+шашка прессованного тротила...........    3.75 +0.250кг.
Длина......................................................................    23 см.
Ширина....................................................................    22см.
Высота.....................................................................    11.5 см.
Усилие срабатывания................................................    120-260   кг.
Размеры датчика цели...............................................    18х18см.
Температурный диапазон применения........................    -40 - +50 градусов
Применяемый взрыватель..........................................    МУВ с Р-образной чекой и запалом МД-2

Мина гнезд для дополнительных взрывателей не имеет и является извлекаемой миной, однако высокая чувствительность взрывателя МУВ, затрудненность доступа к нему дает основание считать эту мину практически необезвреживаемой.

Мина ТМ-35 выпускалась в ряде модификаций. На рисунке слева представлены две наиболее известных модификации. На снимке в начале статьи еще одна. Каких либо различий в их обозначении не имеется. При необходимости, в документах просто указывали - "ТМ-35 1936г., ТМ-35 39г." и т.п.

Уже первые недели  применения мины ТМ-35 в боевых условиях показали, что если для заблаговременного минирования местности (днем и без огневого  воздействия противника) мину еще использовать можно, то работа с миной перед передним краем противника крайне затруднена из-за слишком большого количества операций по установке  и длительности процесса установки.

Работы же с миной в ночных условиях практически невыполнимы из-за невозможности визуального контроля действий со взрывателем. Необходимость извлечения из взрывателя предохранительной чеки до его установки в мину и необходимость сочленения конца рычага с боевой Р-образной чекой после этого ( а усилие извлечения чеки всего 1-3 кг.)  делало действия с миной просто опасными для минеров.

Вдобавок, мина очень слабая (всего 2.8 кг. заряд ВВ), что было ясно еще в предвоенные годы, но тогдашние Руководства рекомендовали усиливать мину укладываемыми под днище дополнительными тротиловыми шашками (1-2кг.). При этом совершенно не учитывался фактор времени (слишком много времени уходит на подготовку к установке и установку мины) и возможная необходимость   установки большого количества мин. В этих условиях комплектование мин взрывателями, запалами, взрывчаткой непосредственно в саперной роте становится просто нереальным из-за огромного расхода времени, трудовых ресурсов и сложностей с удовлетворением заявок на получение разнообразных комплектующих. В военных условиях мины должны поступать в войска совершенно готовыми к использованию, а конструкция мины ТМ-35 этого не позволяла. Поэтому производство мин ТМ-35 было прекращено еще во время советско-финской войны 1939-40гг., а запасы были израсходованы летом-осенью 1941 года и в начале 1942 года, когда вследствие дейфицита боевых средств в ход было пущено, все, что удалось отыскать на складах и в тыловых дивизиях.

К началу войны началось производство мины ТМ-35М, которая имела большую высоту (11.5 см. вместо 8.5 см.) и благодаря этому в нее помещалось уже  4кг. литого тротила, либо амматола, либо французской смеси. Эта мина производилась и во время войны. Во всяком случае, она описана в советском руководстве по минам издания 1943 или 44г.

На снимке:  немецкий сапер осторожно несет, извлеченную мину ТМ-35. Лето 1941г. р-н Смоленска.

Неоднократно автору встречалось наименование мины ТМ-38, однако в первоисточниках такую мину обнаружить не удалось. Остается неясным, какую мину под индексом ТМ-38 имеют в виду авторы публикаций - то ли мину ТМ-35М, то ли их вводят в заблуждение вытесненные цифры на верхней крышке мины. Автору встречались изображения мин ТМ-35  с цифрами на крышке - 35, 38, 40, 41. Скорее всего, цифры обозначают год выпуска мины. Тем более, что букв ТМ не встречается, а обычно стоят буквы КШ, что по мнению автора скорее всего шифр завода изготовителя.

Заметки на полях.  Мина, конечно неудачная и ее принятие на вооружение можно объяснить только полным отсутствием опыта массового применения мин, слабостью конструкторской мысли. Тем, кто создавал эту мину было не от чего оттолкнуться, учесть опыт использования и создания мин.

Интересно, что немцы к этому времени располагали весьма удачной противотанковой миной TMi 29, разработанной на базе противотанковой мины времен Первой Мировой войны  под названием Tellermine. В СССР об этой мине ничего не знали и конструкию ее не использовали при создании своих мин.

Заметим, что мины, это отнюдь не самолеты, танки, новинки которых секретили (впрочем незадолго до войны немцы показали все свои новинки в области авиации и даже продали нам отдельные экземпляры).

Поделиться опытом в области разработки мин немцы могли, но этого не произошло. Отсюда я делаю вывод о том, что сотрудничество в военно-технической области СССР и Германии (догитлеровской Германии!) было не столь уж и тесным, как это любят утверждать любители сенсаций от истории ("Нацистский меч ковался в СССР!"), а с приходом к власти Гитлера это сотрудничество было совсем прекращено.

Веремеев Ю.Г.
Сапер

shooting-iron.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
