Меиль руах – Израильский комплекс активной защиты бронетехники «Меиль Руах»

Содержание

Танки «Меркава» Mk 3 получат КАЗ «Меиль Руах» » Военное обозрение

К настоящему времени широкую известность получили израильские разработки в области систем активной защиты бронетехники. Подобное оснащение уже используется на танках и иных боевых машинах Армии обороны Израиля, а также предлагается на экспорт. Не так давно стало известно о новых планах, касающихся применения комплексов активной защиты в ходе будущей модернизации боевых машин строевых частей. В обозримом будущем реализация таких планов должна привести к переоснащению всего парка регулярных частей.

Согласно последним сообщениям израильской прессы и профильных зарубежных изданий, не так давно израильское военное ведомство подписало очередной контракт на поставку комплексов активной защиты (КАЗ) «Меиль Руах», также известных под коммерческим обозначением Trophy. Как сообщается, целью заключенного договора является модернизация имеющихся в войсках танков, до сих пор не являющихся носителями КАЗ. Речь идет о бронемашинах модели «Меркава» Mk3. Выполнение подобных работ должно положительным образом сказаться на живучести техники и, как следствие, на боевом потенциале бронетанковых войск в целом.

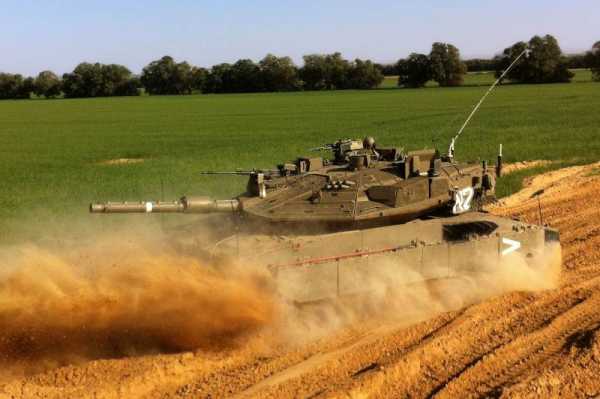

Танк «Меркава» Mk 4, оснащенный КАЗ «Меиль Руах»

Необходимо отметить, что вопрос оснащения танков «Меркава» Mk 3 системами активной защиты поднимается не впервые. В течение нескольких последних лет эта тема регулярно становилась предметом обсуждений на разных уровнях, но до сих пор так и не могла продвинуться дальше разговоров. Согласно последним сообщениям, военные и промышленность все же смогли прийти к договоренности и заключить контракт на проведение требуемых работ.

Напомним, комплекс активной защиты «Меиль Руах» был создан по заказу военных компанией «Рафаэль» в сотрудничестве с управлением научно-исследовательских работ министерства обороны. По некоторым данным, проектные работы по этой системе стартовали еще в середине девяностых годов. На создание проекта понадобилось около десяти лет. Официальная презентация перспективной разработки состоялась в марте 2005 года. После завершения всех необходимых испытаний, а также с учетом опыта боевого применения бронетехники в последних конфликтах армия приняла решение о запуске серийного производства и закупке новых комплексов.

Принципиальное решение об оснащении имеющихся танков КАЗ Trophy было принято по результатам Второй Ливано-израильской войны 2006 года. Проанализировав опыт применения танков в существующих условиях, командование АОИ признало необходимость применения активной защиты, способной снизить риски для танков и их экипажей. Первыми носителями КАЗ «Меиль Руах» должны были стать танки «Меркава» модели Mk 4. После такой модернизации танки получали обозначение Mk 4M.

По имеющимся данным, к настоящему времени комплексы активной защиты получила, как минимум, большая часть имеющихся в войсках танков Mk 4. Известно, что к середине 2012 года на машины «Меркава» Mk 4M была полностью переведена 401-я танковая бригада «Иквот ха-Барзель». В прошлом году завершилось аналогичное перевооружение 7-й бригады «Саар ми-Голан». Точные сведения о состоянии техники учебной 460-й бригады «Бней Ор» отсутствуют. Возможно, некоторое количество ее танков тоже получило комплексы активной защиты, необходимые для улучшенного обучения экипажей.

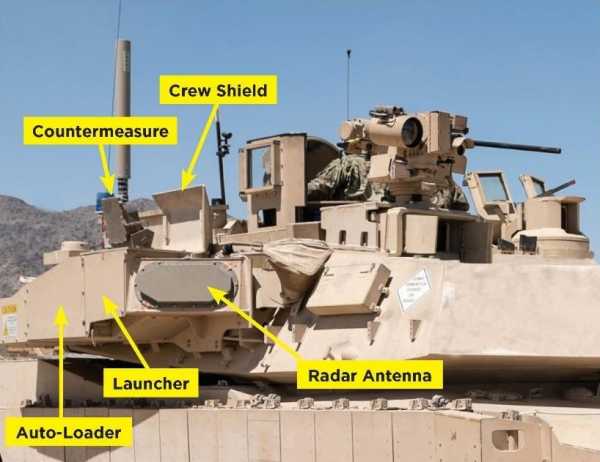

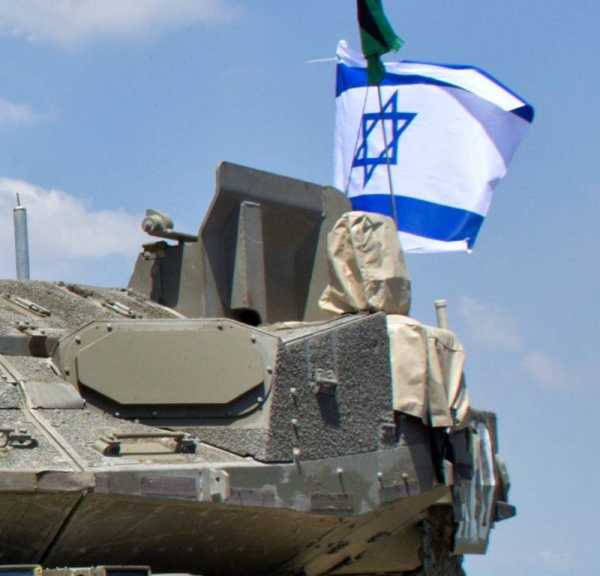

Антенна радиолокационной станции и пусковая установка

Из четырех регулярных бронетанковых бригад, имеющихся сейчас в составе сухопутных войск израильской армии, только одна продолжает эксплуатацию техники предыдущих моделей. 188-я бригада «Барак» все еще эксплуатирует танки «Меркава» Mk 3. По последним данным, в частях этой бригады, а также в учебных и резервных подразделениях в настоящее время имеется 160 танков этой модели. Как утверждается в последних сообщениях зарубежной прессы, в обозримом будущем эта техника должна будет получить комплексы активной защиты. При этом пока планируется модернизировать только танки Mk 3 188-й бригады.

В связи с общей атмосферой секретности, традиционно создаваемой израильскими военными, пока без ответа остаются несколько важных вопросов. Неизвестно, когда начнутся работы по модернизации новой техники и когда армия получит последние обновленные машины. Кроме того, пока не разглашаются сведения о количестве планируемых к установке комплексов активной защиты. Наконец, источники зарубежных изданий не уточняли, о каких КАЗ идет речь. Ранее компания «Рафаэль» сообщала о начале работ по модернизации системы «Меиль Руах», направленных на повышение основных ее характеристик. Таким образом, в теории танки «Меркава» Mk 3 могут получить как существующие, так и перспективные системы защиты.

Реализация существующих планов, не так давно закрепленных новым контрактом, будет иметь большое значение для Армии обороны Израиля. Бронетанковым частям израильских вооруженных сил приходится работать в специфических условиях, из-за чего предъявляются особые требования к уровню защиты техники от разнообразных угроз. В середине прошлого десятилетия появилась возможность улучшить защиту танков от противотанковых гранатометов и ракет. В очередной раз столкнувшись с подобными угрозами в Ливане, израильское командование инициировало модернизацию имеющихся машин.

Из четырех регулярных танковых бригад АОИ, одна из которых является учебной, две эксплуатируют танки «Меркава» Mk 4. К настоящему времени все эти бронемашины прошли модернизацию, подразумевавшую установку КАЗ «Меиль Руах» / Trophy. Оставшаяся бригада до сих пор использует танки предыдущей модели, имеющие только собственную броню, прикрытую дополнительными модулями защиты. После модернизации, аналогичной проведенной ранее, части 188-й бригады «Барак» смогут получить бронетехнику с улучшенными показателями защиты и живучести. В контексте общего развития армии это будет означать полный отказ от танков без активной защиты в регулярных частях, применяемых в ходе боевых действий.

Принцип работы комплекса активной защиты

На данный момент израильские вооруженные силы используют комплекс «Меиль Руах» базовой модели или т.н. первого поколения. Эта система, созданная к середине двухтысячных годов, является типичным представителем своего класса и имеет соответствующий облик. КАЗ Trophy состоит из нескольких основных блоков, монтируемых на внешней поверхности боевой машины и внутри защищенного объема. В его состав входят четыре малогабаритные радиолокационные станции, блок управления и две пусковые установки защитных боеприпасов. Общая масса комплекса – 771 кг. В базовой конфигурации «Меиль Руах» стоит около 300 тыс. долларов США.

Принцип действия КАЗ достаточно прост. Радиолокационная станция EL/M-2133, разработанная компанией «Эльта», при помощи четырех антенн с фазированными антенными решетками в автоматическом режиме ведет сканирование окружающей местности, не имея никаких мертвых зон по азимуту. Сигналы РЛС передаются на компьютер, отвечающий за распознавание обнаруженных объектов и выдачу команды на их уничтожение. При обнаружении объекта, габариты и скорость которого соответствуют противотанковому боеприпасу того или иного рода, компьютер отправляет команду на пусковую установку. Последняя отстреливает защитный боеприпас, образующий на пути цели пучок кумулятивных ударных ядер. Столкновение с подобными поражающими факторами приводит к разрушению подлетающего боеприпаса. Взрыв или механическое разрушение происходят на расстоянии до нескольких метров от защищаемого танка, из-за чего он не подвергается заметным рискам. Заявлена возможность одновременной работы по нескольким подлетающим объектам.

Проектом «Меиль Руах» также предусматривается оповещение экипажа о выявленной атаке. Компьютер комплекса активной защиты, управляя отстрелом защитных боеприпасов, одновременно выдает необходимую информацию экипажу. Используя ее, танкисты могут выявить место запуска противотанкового боеприпаса и накрыть его ответным огнем.

По имеющимся данным, КАЗ Trophy имеет некоторые ограничения, соответствующим образом сказывающиеся на его общей боевой эффективности. Характеристики быстродействия управляющего компьютера и параметры других элементов комплекса приводят к тому, что он способен поражать только сравнительно медленные боеприпасы. Требуемая эффективность достигается при противодействии противотанковым гранатометам или управляемым ракетам. При использовании противником высокоскоростных подкалиберных снарядов «Меиль Руах» может не успеть отреагировать на угрозу. Следует отметить, что одновременно с этим комплексом разрабатывалась другая система, имевшая подобные возможности.

На базе исходного комплекса «Меиль Руах» были созданы две новые модификации, отличающиеся комплектацией и некоторыми основными характеристиками. Так, в базовой версии КАЗ комплектуется четырьмя антеннами РЛС и двумя пусковыми установками с автоматической перезарядкой. Подобная аппаратура предназначена для установки на танки. Бронемашины с боевой массой не более 30 т предлагается оснащать комплексом Trophy Light, в составе которого имеется облегченная пусковая установка. «Легкий» вариант КАЗ весит только 454 кг. Техника массой менее 8 т может нести систему Trpohy LV, весящую всего 200 кг. Дополнительное сокращение массы было получено ценой использования сокращенного набора компонентов и облегченной пусковой установки без средств автоматической перезарядки.

Основной танк «Меркава» Mk 3

Основным и единственным эксплуатантом КАЗ «Меиль Руах» в настоящее время является Армия обороны Израиля. Единственным носителем таких систем пока остается основной боевой танк «Меркава» Mk 4M. В обозримом будущем списки эксплуатантов и носителей могут пополниться. Так, с прошлого года компания «Рафаэль» со своим проектом Trophy участвует в конкурсе министерства обороны США, по результатам которого планируется выбрать КАЗ для установки на американские танки M1A2. В конце февраля сообщалось, что система «Меиль Руах» была успешно внедрена в состав комплекса модернизации SEP v.3 и испытана. Конкурс, в котором также участвуют три другие разработки, должен завершиться до конца текущего года.

Армия Израиля располагает значительным числом танков, оснащенных комплексами активной защиты. Как следствие, подобная техника уже успела принять участие в тех или иных боевых действиях. Более того, израильские военные уже имеют опыт использования КАЗ «Меиль Руах» в условиях реальных боев. С весны 2011 года было зафиксировано не менее двух десятков фактов использования активной защиты при обстреле со стороны противника. По разным данным, как минимум, большинство подобных перехватов завершилось успехом и не позволило вражеской ракете/гранате поразить защищаемый танк.

Известно, что в условиях реальных столкновений комплексам «Меиль Руах» / Trophy пришлось столкнуться с целым рядом разнообразных противотанковых систем, имеющих значительное распространение на Ближнем Востоке. Согласно различным сообщениям, противник пытался уничтожать танки при помощи гранатометов РПГ-7 и РПГ-29, а также использовал ракетные комплексы «Метис», «Конкурс» и т.д. Во всех известных случаях противотанковые боеприпасы были уничтожены на подлете и не успели нанести цели заметный ущерб.

Опыт боевого применения основных танков «Меркава» Mk 4M с комплексами активной защиты «Меиль Руах» показал возможности и перспективы подобных систем. По результатам боевого применения было принято решение об оснащении такими системами различной бронетехники иных классов. Не так давно появился новый контракт, подразумевающий оснащение существующими КАЗ имеющихся на вооружении основных танков Mk 3. В результате выполнения недавно появившегося заказа весь парк техники семейства «Меркава» в регулярных бронетанковых бригадах получит дополнительную защиту, что должно положительным образом сказаться на общих возможностях и потенциале войск.

По материалам сайтов:
http://defense-update.com/
http://ynet.co.il/
http://israeldefense.co.il/
http://army-guide.com/
http://vpk.name/
http://oleggranovsky.livejournal.com/

topwar.ru

«Меркава-3» получат КАЗ «Меиль Руах»

09.03.17 на сайте ynet было опубликовано, что по словам одного из старших офицеров бронетанковых войск, недавно МО подписало крупный контракт, призванный оснастить танки «Меркава-3» 188-й регулярной бригады комплексом активной защиты (КАЗ) «Меиль Руах» («Ветровка», коммерческое название – Trophy, известна также как ASPRO-A, Armoured Shield Protection — Active). О намерении оснастить «Меркава-3» КАЗ сообщалось и ранее (например defense-update, 31.01.17), но в общем, без конкретных подробностей.

На сегодняшний день в АОИ 4 регулярные бронетанковые бригады:

Модель «Меркава-4» с «Ветровкой» называется «Меркава-4 Мем» («Мем» – от «Меиль Руах»). 401-я бригада стала первой, получившей систему, начиная с 2009 г. К июню 2012 г. бригада была полностью перевооружена на «Меркава-4 Мем». В 2014-2016 гг. 7-я бригада была перевооружена с «Меркава-2 Бет» на «Меркава-4 Мем». Танки «Меркава-4» 460-й бригады (судя по опубликованным фото) также модели «Меркава-4 Мем» (по крайней мере, частично). Таким образом, оснащение «Ветровкой» танков «Меркава-3» сделает регулярный танковый парк АОИ полностью оснащённый КАЗ.

Компании израильского военпрома занимались вопросами создания КАЗ с 70-х гг. «Меиль Руах» разработки «Рафаэль» стала первой подобно системой в Израиле, принятой на вооружение и внедрённой на серийную БТТ.

Впервые «Ветровка» была представлена публике на выставке LIC 2005 в марте 2005 г., тогда сообщалось, что работы над системой идут уже около 10 лет. На 2006 г. ситема ещё не была боеготовой, хотя уже прошла ряд полевых испытаний. Вторая Ливанская война 2006 г. подстегнула процесс закупки системы. Уже 19.06.07 появилось сообщение о заказе АОИ первых 100 серийных систем. В 2009 г. первый взвод танков был оснащён «Ветровкой», а в августе того же года система была объявлена боеготовой. В 2016 г. началось внедрение «Ветровки» на БТР «Намер». 10.11.16 было опубликовано, что МО Израиля заказало у компании «Рафаэль» сотни систем «Меиль Руах» для оснащения танков и БТР. Кроме танков «Меркава-3/4» и БТР «Намер», систему получит и колёсный БТР «Эйтан», а в дальнейшем – гусеничные бронемашины семейства «Кармель». В начале 2017 г. появились сообщения, что «Рафаэль» работает над разработкой 2-го и 3-го поколений «Ветровки».

«Ветровка» уже имеет около 20 случаев боевого применения, все – на границе или внутри сектора Газа. Первый успешный перехват был осуществлён 01.03.11, далее 20.03.11 и 01.08.12. Во время операции «Цук Эйтан» (08.07.14-26.08.14) имело место не менее 15 успешных перехватов. Среди перехваченных «Ветровкой» целей – ПТУР «Метис», «Конкурс» и «Корнет-Э», гранаты РПГ-7 и РПГ-29.

Система «Меиль Руах» обеспечивает круговую защиту БТТ. Состоит из РЛС АФАР EL/M-2133 с 4 антеннами, компьютера и 2 ПУ, поражающую цель направленным потоком осколков. Система полностью автоматическая, кроме собственно перехвата цели оповещает экипаж об атаке и выдаёт целеуказание на точку стрельбы по танку, что позволяет быстро обнаружить и поразить цель или по крайней мере обстрелять район предполагаемого нахождения вражеского ПТ расчёта. Стоимость системы – около 300,000 долларов.

В 2006 г. «Израильская военная промышленность» (ТААС) представила концепцию своей КАЗ – «Хец Дурбан» («Игла Дикобраза»), коммерческое название – Iron Fist. С 2007 г. система успешно прошла испытания, но к тому времени «Ветровка» уже была заказана АОИ. В ноябре 2010 г. МО Израиля объявило о прекращении финансирования «Хец Дурбан». Однако, «Хец Дурбан» имеет одно важное преимущество перед «Ветровкой»: если последняя способна перехватывать кумулятивные боеприпасы (т.е. относительно медленные ПТУР и гранаты РПГ), «Хец Дурбан» способна сбивать бронебойные подкалиберные снаряды танковых пушек. С 2011 г. МО пыталось заставить производителей КАЗ объединить усилия, при этом «Рафаэль» должен был стать главным подрядчиком, «Эльта»/IAI (производитель РЛС) и ТААС – субподрядчиками. Пока ТААС отказывалась от сотрудничества, требуя проведения прямых сравнительных испытаний обеих систем.

И в завершение – несколько прочих новостей последнего времени, связанных с «Меиль Руах» и «Хец Дурбан».

18.12.16 – «Меиль Руах» и «Хец Дурбан» участвуют в конкурсе Армии США на разработку КАЗ. Всего в конкурсе участвуют 4 системы, 3 з них – иностранного производства. Конкурсенты израильских фирм – системы Iron Curtain американской Aris Corporation и система немецкой Rheinmetall. Посже стало известно об участии о пятой системы, Quick Kill американской фирмы Raytheon.

25.12.16 – «Хец Дурбан» будет установлен на CV9035 Нидерландов – вариант шведской БМП CV90. Компания BAE Systems (производитель CV90) будет отвечать за интеграцию КАЗ на БМП. После проведения серии испытаний (к началу 2018 г.) будет принято решение о целесообразности покупки «Хец Дурбан».

28.02.17 – США провели успешные испытания системы «Меиль Руах» на танках M1A2 Abrams SEP V3. Испытания – в рамках упомянутого выше конкурса. Сообщается, что завершение конкурса и решение о закупке системы должно быть принято до конца 2017 г.

Оригинал взят у oleggranovsky в «Меркава-3» получат КАЗ «Меиль Руах»

grimnir74.livejournal.com

«Меркава-3» получат КАЗ «Меиль Руах»: oleggranovsky — LiveJournal

На сегодняшний день в АОИ 4 регулярные бронетанковые бригады:

Вопросами создания КАЗ в Израиле занимались с 1975 г. «Меиль Руах» разработки «Рафаэль» стала первой подобной системой в Израиле, принятой на вооружение и внедрённой на серийную БТТ.

Техническое задание на КАЗ было сформулировано МО и АОИ в 1987 г., тогда же началось изучение вопроса возможности технической реализации системы. Прототип был готов в 2003 г. Впервые «Ветровка» была представлена публике на выставке LIC 2005 в марте 2005 г., тогда сообщалось, что работы над системой идут уже около 10 лет. На 2006 г. ситема ещё не была боеготовой, хотя уже прошла ряд полевых испытаний. Вторая Ливанская война 2006 г. подстегнула процесс закупки системы. Уже 19.06.07 появилось сообщение о заказе АОИ первых 100 серийных систем. В 2009 г. первый взвод танков был оснащён «Ветровкой», а в августе того же года система была объявлена боеготовой. В 2010 г. в АОИ был уже батальон «Меркава-4», полностью оснащённый КАЗ. В 2016 г. началось внедрение «Ветровки» на БТР «Намер». 10.11.16 было опубликовано, что МО Израиля заказало у компании «Рафаэль» сотни систем «Меиль Руах» для оснащения танков и БТР. Кроме танков «Меркава-3/4» и БТР «Намер», систему получит и колёсный БТР «Эйтан», а в дальнейшем – гусеничные бронемашины семейства «Кармель». В начале 2017 г. появились сообщения, что «Рафаэль» работает над разработкой 2-го и 3-го поколений «Ветровки».

В рамках разработки «Ветровка» прошла более 3,000 испытаний. После принятия на вооружение система накопила около 0.5 млн часов работы в оперативных условиях. Уже имеется около 20 случаев успешного боевого применения, все – на границе или внутри сектора Газа. Первый перехват был осуществлён 01.03.11, далее 20.03.11 и 01.08.12. Во время операции «Цук Эйтан» (08.07.14-26.08.14) имело место не менее 15 перехватов. Среди перехваченных «Ветровкой» целей – ПТУР «Метис», «Конкурс» и «Корнет-Э», гранаты РПГ-7 и РПГ-29.

Система «Меиль Руах» обеспечивает круговую защиту БТТ. Состоит из РЛС АФАР EL/M-2133 с 4 антеннами, компьютера и 2 ПУ, поражающую цель пучком кумулятивных ударных ядер (MEFP – multiple explosively formed penetrators). Система полностью автоматическая, кроме собственно перехвата цели оповещает экипаж об атаке и выдаёт целеуказание на точку стрельбы по танку, что позволяет быстро обнаружить и поразить цель или по крайней мере обстрелять район предполагаемого нахождения вражеского ПТ расчёта. Стоимость системы – около 300,000 долларов.

В 2006 г. «Израильская военная промышленность» (ТААС) представила концепцию своей КАЗ – «Хец Дорбан» («Игла Дикобраза»), коммерческое название – Iron Fist. С 2007 г. система успешно прошла испытания, но к тому времени «Ветровка» уже была заказана АОИ. В ноябре 2010 г. МО Израиля объявило о прекращении финансирования «Хец Дорбан». Однако, «Хец Дорбан» имеет одно важное преимущество перед «Ветровкой»: если последняя способна перехватывать кумулятивные боеприпасы (т.е. относительно медленные ПТУР и гранаты РПГ), «Хец Дорбан» способна сбивать бронебойные подкалиберные снаряды танковых пушек. С 2011 г. МО пыталось заставить производителей КАЗ объединить усилия, при этом «Рафаэль» должен был стать главным подрядчиком, «Эльта»/IAI (производитель РЛС) и ТААС – субподрядчиками. Пока ТААС отказывалась от сотрудничества, требуя проведения прямых сравнительных испытаний обеих систем.

И в завершение – несколько прочих новостей последнего времени, связанных с «Меиль Руах» и «Хец Дорбан».

18.12.16 – «Меиль Руах» и «Хец Дорбан» участвуют в конкурсе Армии США на разработку КАЗ. Всего в конкурсе участвуют 4 системы, 3 з них – иностранного производства. Конкурсенты израильских фирм – системы Iron Curtain американской Aris Corporation и система немецкой Rheinmetall. Посже стало известно об участии о пятой системы, Quick Kill американской фирмы Raytheon.

25.12.16 – «Хец Дорбан» будет установлен на CV9035 Нидерландов – вариант шведской БМП CV90. Компания BAE Systems (производитель CV90) будет отвечать за интеграцию КАЗ на БМП. После проведения серии испытаний (к началу 2018 г.) будет принято решение о целесообразности покупки «Хец Дорбан».

Ссылки:

«Меиль Руах» на танках «Меркава-3», обсуждение на Фреш.

Видео: танк АОИ уничтожает ОП «Исламского государства» на Голанах, ynet, 09.03.17.

IDF Expands Use of Active Protection Systems (APS), defense-update, 31.01.17.

МО закупит сотни систем «Меиль Руах» у компании «Рафаэль» на сумму в сотни млн шекелей, calcalist, 10.11.16.

«Меиль Руах» и «Хец Дорбан» участвуют в конкурсе Армии США на разработку КАЗ, israeldefense, 18.12.16.

The Netherlands to become the First NATO Country to buy IMI’s Iron Fist, israeldefense, 25.12.16.

Нидерланды положили глаз на израильский КАЗ «Железный кулак», mignews, 08.01.17.

США провели успешные испытания системы «Меиль Руах» на танках M1A2 Abrams SEP V3, israeldefense, 28.02.17.

Система активной защиты БТТ Trophy (Меиль руах) – обсуждение на waronline.

Израильские КАЗ (кроме Трофи/«Меиль Руах») – обсуждение на waronline.

Смертельный сюрприз, который АОИ готовит истребителям танков «Хизбаллы», walla, 30.03.17.

Дата последнего обновления: 31.03.17.

oleggranovsky.livejournal.com

Израильская «Ветровка», совершившая революцию в танковой войнe: shaon — LiveJournal

14 июля 2014 израильской системой активной защиты танков Меиль Руах (Ветровка) осуществлен первый в истории боевой перехват противотанковой управляемой ракеты

Видео на котором запечатлён пуск боевиками Хамаса русской противотанковой управляемой ракеты «Корнет» » по израильскому танку на севере сектора Газа» 14 июля 2014. Русская ракета взорвалась не долетев до цели. Пресс-служба ВС Израиля сообщила, что ракета была перехвачена комплексом активной защиты «Меиль Руах» «Trophy».

Система Меиль Руах может обнаруживать, классифицировать, сопровождать и уничтожать все противотанковые управляемые ракеты и реактивные снаряды на значительном расстоянии от защищаемого объекта. Меиль Руах уничтожает средство нападения без детонации, что означает отсутствие остаточного его воздействия на объект.

Это событие стало эпохальным в мировой танковой истории, кардинально изменившим все традиционные представления о боевом применении бронетехники

О создании системы активной защиты танков Меиль Руах и ее перспективах рассказывает Амир Бухбут, военный обозреватель израильского портала וואלה!
http://news.xoox.co.il/item_2522052.htm (перевод postskriptum.org)

Амир Бухбут
Мэиль Руах, летальный сюрприз для “Хизбаллы”

Операция “Нерушимая Скала”. Лето 2014 года. Два танка 401-й бронетанковой бригады, на которых установлена система активной защиты Rafael входят в Газу, в один из густонаселенных районов. Боевик ХАМАСа, сидящий на крыше одного из зданий, выпускает по танку ракету РПГ-29, в то время как его друг снимает происходящее на видео.

Итфах Кляйнман, бывший танкист и директор департамента Rafael (бронированные боевые машины) объясняет: “Это – самая плохая ситуация, в которой может оказаться танк. Самая сложная из всех возможных”. Неожиданно противотанковая ракета была выпущена по командиру отделения, внутри танка прозвучало предупреждение “Ракеты! Ракеты!” – Внезапный взрыв. Система Мэиль Руах сбила ракету.

Активисты ХАМАСа радостно распространяют видео по сетям, полагая, что танк поврежден. На деле, танк перехватил ракету. То, чего не видно в клипе ХАМАСа – танк командира роты сдает назад, поднимает пушку и уничтожает боевика, выпустившего РПГ. Кляйнман комментирует: “С моей точки зрения, в сухопутных силах не было большей революции, чем Мэиль Руах”. За время операции “Нерушимая Скала” система осуществила 15 успешных перехватов ракет, сохранив жизни танкистов и танки.

Принцип действия системы Меиль Руах

В последние месяцы начальник генерального штаба ЦАХАЛа генерал Гади Айзенкот принял решение о модернизации старых моделей танков Меркава III и установке на них Мэиль Руах. Такое же решение принято в отношении новых бронетранспортеров ЦАХАЛа, Намер.

История Мэиль Руах началась несколько десятилетий назад. Во время Войны Судного Дня, израильские танковые подразделения понесли тяжелые потери из-за противотанковых ракет советского производства, ЦАХАЛ потерял бойцов и системы. На деле, способность маневра ЦАХАЛа в глубине вражеской территории оказалась под угрозой.

Министерство обороны и концерн Rafael секретно подготовили технологический ответ а русскую угрозу: систему динамической защиты . На корпус танка устанавливались “металлические ящики” – но только в момент реальной опасности, с тем, чтобы о них не стало известно врагу.

Целью было инициировать преждевременную детонацию ракеты, и не допустить пенетрации корпуса танка. Благодаря этой технологии были сохранены жизни многих солдат во время операции “Мир Галилее” в 1982 году. После этого американцы установили систему, разработанную Rafael на 2500 бронетранспортеров.

Два израильских танка, оснащенных этой системой попали в руки сирийцев. По данным израильской разведки, они были переданы русским. Русские украли израильскую систему. Украденная израильская система динамической защиты получила в России название «Контакт», и ее с середины 80-ых гг. стали устанавливать на русских танках

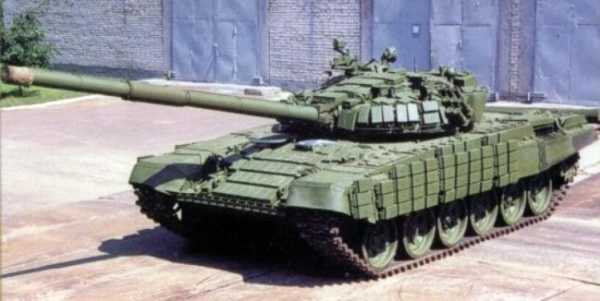

Русский танк Т-72 на котором установлена украденная израильская система динамической защиты, получившая в России название «Контакт»

Впрочем, русские не только украли израильскую систему динамической защиты. Работа по копированию израильской системы инициировала процесс создания русскими нового поколения противотанковых ракет, говорят источники в израильской оборонной индустрии. Именно из-за этого был создан “Корнет” – противотанковая ракета с двойной боеголовкой – одна должна была пробить броню танка, вторая – взорваться внутри.

Министерство обороны и ЦАХАЛ к тому времени уже осознали, что израильским танкам необходима новые средства активной защиты, создание такой системы, которая будет в состоянии нейтрализовать любые, самые современные противотанковые ракеты. В 1987 году революционная идея Rafael об активной противоракетной защите была одобрена – и началась ее разработка.

Проект возглавил доктор С. Его имя запрещено к публикации и по сей день. Он и другие члены команды разработчиков были удостоены премии Израиля в 2014 году за разработку Мэиль Руах. Создание системы стало возможным благодаря двум вещам. Во первых, тип выбранного перехватчика : несколько очень быстрых и очень точных специально разработанных пуль, которые способны нейтрализовать ракету. Во-вторых, решение поставить на танк радар – то, что еще не пыталась сделать ни одна армия в мире.

Кляйман объясняет: “Тот, кто выпускает противотанковую ракету исчезает после запуска. Ты не можешь видеть, как по тебе выстрелили с расстояния пять километров. Если впервые в истории в такую систему встраивается радар, почему бы не использовать его для нейтрализации угрозы? Если я вижу угрозу, если я могу ее классифицировать, то я знаю, какую форму примет бой.

Это – крупнейшая революция в сухопутных силах за последние 30 лет. В последние несколько лет, вместо того, чтобы продолжать оборонный подход, создавать все новые и новые слои брони, я изменяю восприятие, и в течение считанных секунд могу нейтрализовать угрозу. Никто в мире на это не способен. Русские ? У них нет подобной системы”.

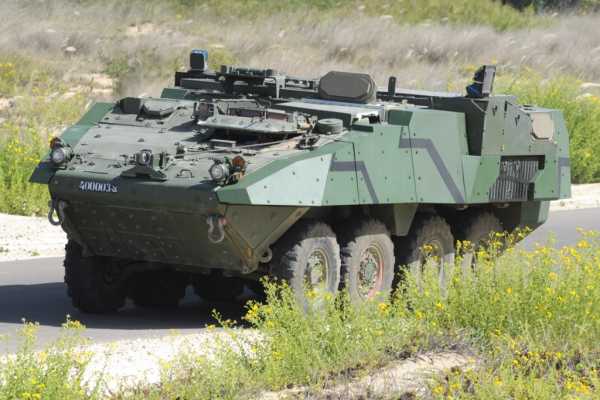

Меиль Руах может устанавливаться на все типы бронетехники

На вопрос о том, как в Rafael восприняли идеи доктора С, Кляйнман широко улыбается и говорит: “В Rafael есть так называемая “Шкала Бонена” – по имени доктора Зеева Бонена. Первый уровень – никакого риска, потому что все это уже делают. Четвертый уровень – никто никогда ничего подобного не делал, и в нашем распоряжении нет кирпичей, из которых это можно собрать.

В этом проекте три краеугольных камня из четырех находились на четвертом уровне о Шкале Бонена. Почему? – Потому что никто никогда не использовал специально сконструированные пули, никто никогда не устанавливал радар на бронированную машину, и никто никогда не работал в таком временном режиме, и никто никогда не создавал автономного стреляющего робота”.

В 2000 ЦАХАЛ вышел из Южного Ливана, и в Генштабе начали задавать вопросы: а нужны ли вообще танки? Начались сокращения, но доктор С. верил в то, что делает, и продолжал работу. В 2006 году реальность перевернулась – и уже никто больше не задавал вопросов и не сомневался.

Кляйнман вспоминает: “До этого вся энергия уходила на борьбу за бюджет. Иногда приходилось предпринимать неординарные шаги. Для того, чтобы осуществить революцию нужны безумцы, которые ни с кем не считаются – доктор С. был безумцем, который ни с кем не считался. Я преклоняюсь перед этим человеком. Высокопоставленные сановники в Rafael не верили в то, что он преуспеет.

Но, в конечном итоге, мы организация, мы – национальная лаборатория. Это в нашем ДНК – выдерживать любые невероятные нагрузки, переживать любые неординарные события – и побеждать вопреки всему. Я напоминаю вам, что говорили – “Железный Купол” не будет работать. Они говорили и в Израиле, и в США, что “Железный Купол” не будет работать”.

Инженеры в Rafael очень хорошо изучили разнообразные угрозы ЦАХАЛу со стороны “Хизбаллы”, в особенности ее оперативные методы с тем, чтобы улучшить возможности Мэиль Руах. В Израиле пришли к выводу о том, что противотанковые ракеты – следующая большая угроза – и этого никто не скрывал. Но западные армии отвергли такой подход и не верили в то, что такая система станет операционной.

И действительно, все шло непросто. Первоначально Rafael намеревался передать систему армии в 2008, но произошли серьезные отсрочки. Эксперты пригласили одного из старцев, “мудрецов племени Rafael”, специалиста по программному обеспечению, который взглянул на проблему с совершенно другой точки зрения – и установить ее корень. Решение было найдено.

Официальную церемонию провели в 2010 году. Первый боевой перехват был произведен в Газе 1 марта 2011 года. Впервые в мире система активной защиту танка Меркава IV сбил одну из самых современных противотанковых ракет – РПГ-29.

Кляйнман говорит: “Весь инцидент занял менее секунды. Системе надо было определить, что по ней произведен запуск, классифицировать угрозу, удостовериться в том, что ракета действительно может поразить танк, и нейтрализовать угрозу. В дополнение ко всему этому, ущерб для окружения был минимальным. Мэиль Руах убрал угрозу без того, чтобы произошла детонация – и ни солдаты, ни гражданские, которые находились поблизости от инцидента не пострадали”.

Летальная машина

Кляйнман говорит: “Хизбалла” не захочет стрелять по Мэиль Руах. Система говорит вам, попадет ракета в танк или нет. Это превращает танк в релевантную и смертоносную машину. ЦАХАЛ и другие армии сегодня это понимают, и это – концептуальное изменение вашей способности к маневру”.

По словам офицеров-танкистов, Мэиль Руах повышает уверенность в себе солдат и возможности танка маневрировать в районах, насыщенных угрозами. Во время проведения “Нерушимой Скалы” многократно потребовалось вводить в такие районы танковые отделения без всякого предварительного планирования. Раньше для этого требовалось осуществить процедуру планирования, что могло отложить маневр на несколько часов. Мэиль Руах резко повысил маневренность танка.

Израильская система активной защиты танков Меиль Руах (Trophy)

Систему опробовали в ходе более чем трех тысяч тестов, но “Нерушимая Скала” была совершенно новым уровнем. Кляйнман объясняет: “Систему невозможно испытать в соответствии с самыми трудными сценариями, которые создадут для нее тяжелую нагрузку. В реальности боя вы сталкиваетесь с массивным огнем, и система должна быть в состоянии идентифицировать все угрозы и источники огня. Система идентифицировала все – но дорога к этому успеху была очень трудной, и в процессе произошло много провалов. Ни американцы, ни немцы в этом не преуспели.»

Системы активной защиты стали особенно актуальными в последние годы после изучения опыта войн в Сирии и в Украине. Только за последние три месяца более чем 10 танков Leopard были выведены из строя “Корнетами”.

На Мэиль Руах потратили уже более полумиллиона рабочих часов, и на основании этой базисной идеи разработали уже среднюю и облегченные версии, для установки на боевые машины различного веса. Система была установлена на бронетранспортер ЦАХАЛа “Итан”, на американский бронетранспортер MATV и на канадские бронетранспортеры.

Многие страны высказывают крайнюю заинтересованность в Мэиль Руах – главным образом из-за его способности идентифицировать и уничтожить противотанковое звено. Индийская армия хочет установить систему на свои Т-90. На вопрос о том, почему Мэиль Руах не покупает американская армия, Кляйнман ответил: Мы установили систему активной обороны в 1982 году – и у американцев на это ушло десять лет. В тот момент, когда состоится “выход в свет” Мэиль Руах – перед нами откроется рынок активной обороны

;

shaon.livejournal.com

Число заказанных Армией США КАЗ «Меиль Руах» для танков М1А2С Abrams достигло 274: oleggranovsky — LiveJournal

08.01.19 американская корпорация General Dynamics сообщила, что ее подразделение General Dynamics Land Systems (GDLS) получило контракт Армии США на модернизацию до 2021 г. ещё 174 M1A1 до уровня М1А2С. Таким образом, всего Армия США заказала 274 М1А2С, чуть более 3 бригадных комплектов (3×87=261). В декабре 2017 г. Армия США заявляла, что всего в течение нескольких лет планируется модернизация 435 М1А1 в М1А2С (ровно 5 бригадных комплектов). Подробнее о модернизации – на блоге bmpd.

На следующий день, 09.01.19, «Рафаэль» и Leonardo DRS сообщили, что получили дополнительный заказ на «Меиль Руах» на соответствующее количество танков (а всего – на 274 до сих пор, также по числу заказанных М1А2С). Общая сумма нового заказа для «Рафаэль» составит более 200 млн долларов, пока подписан (08.01.19) контракт на первую партию, на сумму 79.6 млн долларов, вторая часть будет подписана через полгода.

Моше Элазар, заместитель генерального директора «Рафаэль» и начальник управления сухопутных и морских систем компании, заявил по-поводу нового контракта, что он «выражение огромной уверенности американцев в израильской системе защиты». Также сказано, что «Рафаэль» продолжает свою деятельность, в частности в вопросе КАЗ и турелей оружия, включая их интеграцию в единую систему, тем самым выводя на рынок самое надежное и лёгкое решение в данной области в мире. Подразумевается возможность КАЗ выдавать целеуказание на источник огня, с последующей быстрой наводкой турели на цель и её поражение.

Также сообщается:

в феврале 2019 г. должны начаться испытания в США лёгкой версии «Меиль Руах», т.н. «Меиль Руах Каля» (Trophy LV или Trophy Lite), на БТР Stryker;

в ближайшие дни «Рафаэль» начнёт маркетинг «Меиль Руах Каля»;

до сих пор «Рафаэль» продала примерно 1,500 «Меиль Руах» и более 1,000 дистанционно управляемых турелей для оружия среднего калибра для БТТ.

P.S. Сегодня статью по теме опубликовал и блог bmpd. К сказанному выше можно добавить:

В уведомлении на сайте контрактов министерства обороны США от 20.12.18 сообщается о выдаче DRS Sustainment Systems Inc. (часть дивизиона DRS Land Systems компании Leonardo DRS) Армией США дополнительного контракта на сумму 81,889,947 долл в дополнение к ранее выданному контракту на поставку КАЗ. Поставка должна быть осуществлена к 31.05.21.

Решение об оснащении своих танков М1А1 Abrams КАЗ «Меиль Руах» принял и Корпус морской пехоты США. В пресс-релизе Leonardo DRS от 08.01.19 сказано, что часть заказанных комплектов КАЗ предназначена и для танков КМП США.

Предыдущий контракт от 28.09.17 на модернизацию первых 87 танков должен быть выполнен к 29.03.19.

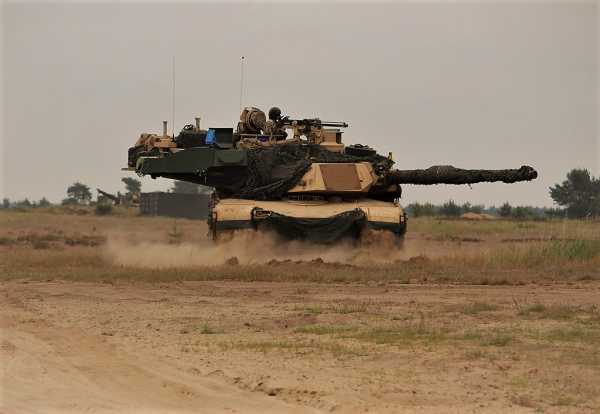

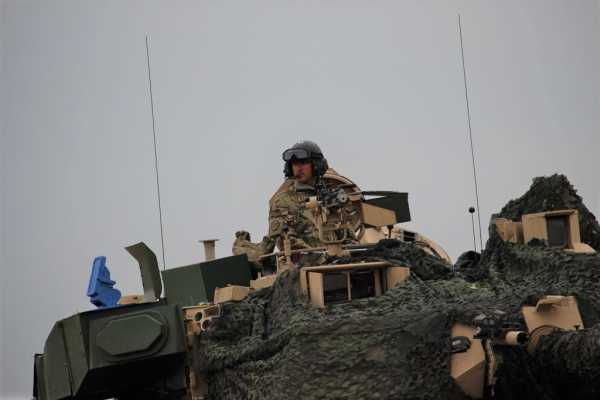

P.S.2. 22.02.19 блог bmpd опубликовал фото (первое ниже) с полигона армии США в Юма, где показан M1A2C Abrams, по-видимому, в полной комплектации. Танк оснащён модифицированным КАЗ Trophy HV, а также дополнительным бронированием лобовых частей башни и блоками динамической защиты на бортовых экранах.

Ссылки:

Армия США заказала 274 КАЗ «Меиль Руах» в 2018 г. для танков Abrams, israeldefense, 09.01.19.

«Рафаэль» поставит США системы защиты «Меиль Руах» на сумму более 200 млн долларов, ynet, 09.01.19.

Пентагон купит еще партию израильских «Ветровок» за 193 млн долларов, newsru, 09.01.19.

U.S. Army Awards General Dynamics Delivery Order to Upgrade 174 Abrams Main Battle Tanks, prnewswire, 08.01.19.

Дата последнего обновления: 23.02.19.

oleggranovsky.livejournal.com

КАЗ «Меиль Руах» в вариантах для ВС США: oleggranovsky — LiveJournal

На форуме Фреш обратили внимание на брошюру на сайте компании Leonardo DRS с описанием систем КАЗ «Меиль Руах» (TROPHY) израильской компании «Рафаэль». Существует 3 варианта системы, для тяжёлых (HV – Heavy Vehicle), средних (MV – Medium Vehicle) и лёгких (LV – Light Vehicle) платформ, при этом в брошюре описаны TROPHY-HV и TROPHY-MV, в то время как на сайте самого «Рафаэль» – TROPHY-HV и TROPHY-LV.

Причём описание на сайте Leonardo DRS гораздо более подробнее и лучше иллюстрировано. Напомню, что Leonardo DRS является главным подрядчиком по установке «Меиль Руах» на американские танки «Абрамс» (TROPHY-HV) и колёсные БТР «Страйкер» (TROPHY-MV), «Рафаэль» же играет роль субподрядчика. Брошюра датирована сентябрём 2017 г., однако, судя по приведенным данным и части фото, прошла редактирование совсем недавно.

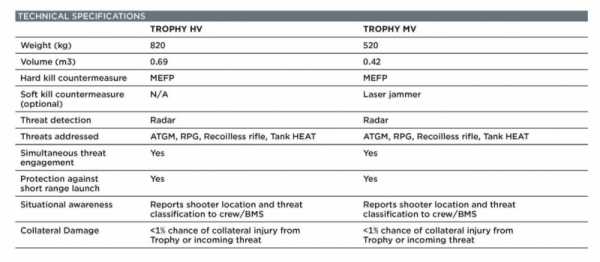

Из таблицы в этой брошюре мы узнаём, что TROPHY-HV и TROPHY-MV в целом сходны, но TROPHY-MV более лёгкая (520 против 820 кг) и компактная (0.42 против 0.69 кубометра). К тому же, кроме перехватчиков (Hard kill countermeasure) имеет опцию на установку лазерной системы помех (Soft kill countermeasure – Laser jammer). Перехватчики названы MEFP (Multiple Explosively Formed Projectile).

Также указывается, что TROPHY-MV находится на завершающем этапе разработки и уже прошла успешные испытания как в Израиле, так и в США.
