ОХОТНИЧЬЕ РУЖЬЕ МЦ-106
МЦ 106 — двуствольное внутрикурковое ружье с вертикально расположенными стволами. Выпускается с 1988 года.Модель МЦ 106 разработана на базе известного ружья МЦ 6, а также спортивного МЦ 108, которое в свою очередь представляет совершенствование спортивной модели ружья МЦ 8. (Конструкция имеет почти полную унификацию с МЦ 108). Ружье МЦ 106-12 предназначено для стрельбы дробью, картечью и пулями. Единственное отечественное охотничье ружье штучного производства, позволяющее применять усиленные патроны, развивающие давление пороховых газов 918 кг/см2 (90 МПа), имеет повышенную гарантийную наработку (20 тыс. выстрелов) и такой же запас прочности, что и спортивное ружье МЦ108. В то же время ружье имеет пониженный вес вследствие уменьшения габаритов коробки ружья, снижения веса стволов, коробки, рамок запирания за счет применения термообработанной высоколегированной стали. Вес ружья 3,25 кг.
Стволы отъемные длиной 750 мм, расположены в вертикальной плоскости. Дульное сужение канала нижнего ствола 0,5 мм, верхнего — 1,0 мм. Соединение ствола с коробкой осуществляется традиционно посредством ствольной муфты, шарнира, защелки и рамки запирания. Для отделения узла стволов от коробки необходимо повернуть защелку стволов в крайнее нижнее положение, отвести рычаг запирания вправо, повернуть стволы примерно на 15° до совмещения выступов выталкивателя с пазами коробки и извлечь их из коробки. Коробка ружья МЦ 106, в отличие от модели МЦ 6, не имеет вырезов сверху, в которые входили выступы на муфте стволов, что позволяет легко различать эти модели. Кроме того, у охотничьих ружей МЦ 6 коробка (как и в моделях МЦ 10, МЦ 5) изготавливалась из легкого сплава, коробка же ружья МЦ 106 — стальная.
В ружье МЦ 106 также усовершенствовано крепление к стволам неотделяемого цевья, что было слабым местом в модели МЦ 6. Цевье закреплено на стволах гайками. Для более прочного соединения накладок цевья со стволами увеличены опорные поверхности их за счет введения дополнительного межствольного вкладыша. С целью устранения самоотвинчивания стяжных винтов накладок цевья введены цанговые гайки, плотно охватывающие резьбовое соединение. Приклад ореховый. На прикладе и стволе имеются антабки. Ударный механизм с внутренними курками и спусковой механизм с двумя спусковыми крючками смонтированы на едином, отдельном основании. Передний спусковой крючок предназначен для производства выстрелов из нижнего ствола. Рабочее поджатие боевой пружины достигается при взведении курков в процессе открывания стволов. Курки взводятся одновременно в процессеотпирания и открывания стволов. Гильзы выдвигаются из патронников общим выталкивателем.
Предохранитель автоматический, запирает спусковые крючки при открывании стволов. Конструкция ружья исключает производство выстрела при неполностью запертых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков. Также предусмотрена возможность постановки ружья на предохранитель после одного выстрела. Для этого необходимо после первого выстрела передвинуть кнопку предохранителя в крайнее переднее положение, что не обеспечивалось в ружье МЦ 6-12.
Калибр — 12.20×70; 7.62;9×53
Год создания — 1988
Длина ствола — 675-750 мм
Масса — 3.25-3.6 кг
ohota-rybalka-kirov.ru
Охотничье оружие группы МЦ 106
Охотничье ружье МЦ 106

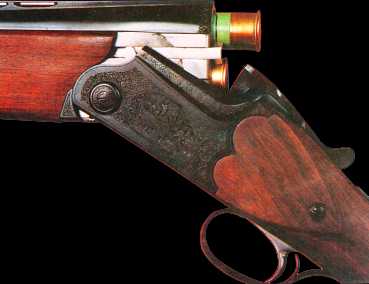

Боковые выступы верхнего запирания охотничьего ружья МЦ 106 , выпускаемого в 1980-е годы
МЦ 106 — двуствольное внутрикурковое ружье с вертикально расположенными стволами. Выпускается с 1988 года.
Модель МЦ 106 разработана на базе известного ружья МЦ 6, а также спортивного МЦ 108, которое в свою очередь представляет совершенствование спортивной модели ружья МЦ 8. (Конструкция имеет почти полную унификацию с МЦ 108).
Ружье МЦ 106-12 предназначено для стрельбы дробью, картечью и пулями. Единственное отечественное охотничье ружье штучного производства, позволяющее применять усиленные патроны, развивающие давление пороховых газов 918 кг/см2 (90 МПа), имеет повышенную гарантийную наработку (20 тыс. выстрелов) и такой же запас прочности, что и спортивное ружье МЦ108. В то же время ружье имеет пониженный вес вследствие уменьшения габаритов коробки ружья, снижения веса стволов, коробки, рамок запирания за счет применения термообработанной высоколегированной стали. Вес ружья 3,25 кг.
Стволы отъемные длиной 750 мм, расположены в вертикальной плоскости. Дульное сужение канала нижнего ствола 0,5 мм, верхнего — 1,0 мм. Соединение ствола с коробкой осуществляется традиционно посредством ствольной муфты, шарнира, защелки и рамки запирания. Для отделения узла стволов от коробки необходимо повернуть защелку стволов в крайнее нижнее положение, отвести рычаг запирания вправо, повернуть стволы примерно на 15° до совмещения выступов выталкивателя с пазами коробки и извлечь их из коробки. Коробка ружья МЦ 106, в отличие от модели МЦ 6, не имеет вырезов сверху, в которые входили выступы на муфте стволов, что позволяет легко различать эти модели. Кроме того, у охотничьих ружей МЦ 6 коробка (как и в моделях МЦ 10, МЦ 5) изготавливалась из легкого сплава, коробка же ружья МЦ 106 — стальная.
В ружье МЦ 106 также усовершенствовано крепление к стволам неотделяемого цевья, что было слабым местом в модели МЦ 6. Цевье закреплено на стволах гайками. Для более прочного соединения накладок цевья со стволами увеличены опорные поверхности их за счет введения дополнительного межствольного вкладыша. С целью устранения самоотвинчивания стяжных винтов накладок цевья введены цанговые гайки, плотно охватывающие резьбовое соединение. Приклад ореховый. На прикладе и стволе имеются антабки. Ударный механизм с внутренними курками и спусковой механизм с двумя спусковыми крючками смонтированы на едином, отдельном основании. Передний спусковой крючок предназначен для производства выстрелов из нижнего ствола. Рабочее поджатие боевой пружины достигается при взведении курков в процессе открывания стволов. Курки взводятся одновременно в процессеотпирания и открывания стволов. Гильзы выдвигаются из патронников общим выталкивателем.
Предохранитель автоматический, запирает спусковые крючки при открывании стволов. Конструкция ружья исключает производство выстрела при неполностью запертых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков. Также предусмотрена возможность постановки ружья на предохранитель после одного выстрела. Для этого необходимо после первого выстрела передвинуть кнопку предохранителя в крайнее переднее положение, что не обеспечивалось в ружье МЦ 6-12.
На базе этой модели выпускают двойники МЦ 106-17 и МЦ 106-19 с нижним нарезным стволом в комбинированном блоке.
| Модель | МЦ 106-12 |
| Калибр | 12 |
| Длина стволов, мм | 750 |
| Длина патронника, мм | 70 |
| Вес ружья, кг | 3,25 |
| Модель | МЦ 106-17 | МЦ 106-19 |
| Калибр нижнего ствола | 7,62x54R | 9x53R |
| Калибр верхнего ствола | 12 | 12 |
| Длина стволов, мм | 675 | 675 |
| Длина патронника, мм | 70 | 70 |
| Вес двойника, кг | 3,6 | 3,6 |
| < Предыдущая | Следующая > |
|---|
tverhunter.ru
Подскажите во сколько можно оценить МЦ 106-12
Жерик Вартанов 13-10-2011 16:15А что за царапины в ствола? Может это освинцовка? От чего царапины? В охотничьем варианте МЦ не особо практична, на охоту тяжело, на стенд не те сужения…..
Starshoi1963 13-10-2011 17:50quote:
Originally posted by Жерик Вартанов:
В охотничьем варианте МЦ не особо практична,
Тогда к чему все эти вопросы?
quote:
Originally posted by Жерик Вартанов:
на охоту тяжело,
Нет здоровья таскать ружьё на охоту, лови рыбу на платных прудах.rrb70 13-10-2011 18:16
quote:
В охотничьем варианте МЦ не особо практична, на охоту тяжело,
Почему не практично и тяжело?? На то это и есть охотничий вариант что бы охотиться..DSM30-06 13-10-2011 19:37
Люди разные и ружья разные. Ну не срослось. А МЦ от того, что кто-то с ним не совладал — хуже не станет. Ружьё — хорошее, примерно, от 110т.р. пляшите, но не дешевле 90т.р., в зависимости от состояния стволов. Как-то так…Удачи!
FORESTER 17-10-2011 08:25quote:
куплено более практичное оружие.
А не подскажете какое купили в замен?МЦ106 17-10-2011 11:51
quote:
Originally posted by FORESTER:
А не подскажете какое купили в замен?
Скорее не взамен, а просто более универсальное — Benelli comfort
FORESTER 17-10-2011 15:06quote:
Скорее не взамен, а просто более универсальное — Benelli comfort
Ясно…mityaipdm 23-10-2011 21:40
quote:
Originally posted by Жерик Вартанов:
А что за царапины в ствола? Может это освинцовка? От чего царапины? В охотничьем варианте МЦ не особо практична, на охоту тяжело, на стенд не те сужения…..
У меня на недавней охоте вообще чистый спорт был — Восьмерка с раструбами. Так может она и тяжелее остальных была, но зато и добычливее. Правда пара фазанов безвозвратно пропало в тростнике будучи креко битой. Ну да лиса с ними разберется.
Ну а по цене на МЦ 106…….примерно 100000 рубчиков с плюсом. Это минимум, если судить по предложениям на форумах.
На счет универсальности Бенелли в сравнении с МЦ……..морщу лоб. Мне думается, вы МЦеху немного не распрбовали. Ну да ладно, это дело ваше, вам скорее всего так удобнее видится.
Просто два дядьки со мной на охоте были с Бенельками, и подкинул я им свои латунки с семеркой (этими патронами после неудачной утренней утиной зорьки я трех щук добыл), просто для пострелушек. Ну так вот, выяснили мы, что не любят Бенельки центробой. Не пробивают капсюль и все тут.
С уважением.
quote:
Не пробивают капсюль и все тут.
Они и Жевело, и КВ не берут, так что в глубинке с местным боеприпасом можно без выстрела остаться. Ну а с родным Фьочи — она, конечно, лялька, отличное оружие. Мне нравится, хотя, им не владел никогда, да и, скорее всего, не буду.
quote:
Просто два дядьки со мной на охоте были с Бенельками, и подкинул я им свои латунки с семеркой (этими патронами после неудачной утренней утиной зорьки я трех щук добыл), просто для пострелушек. Ну так вот, выяснили мы, что не любят Бенельки центробой. Не пробивают капсюль и все тут.
А вот болтать чего не знаете, извините, не надо . Дело в том, что латунки вообще в Бенелли не лезут, ни в магазин, ни в окно. Потому что у них всё рассчитано под заделанную звездой гильзу до долей мм.
Модератор, владелец Бенелли, куда смотрит ???
Кстати, я стрелял не единожды из Бенелли патронами в папковых гильзах, под капсюль Центробой.greycrow74 24-10-2011 11:05
quote:
Модератор, владелец Бенелли, куда смотрит ???
Да здесь я.
Но объективности ради всё-таки выскажусь. Накол в МЦухах как правило сильнее, чем в бенелли (на всех ружьях что видел). Это обусловлено конструкцией.
Да и общеизвестно, что ВСЕ полуавтоматы более требовательны к качеству гильз. Латунь действительно не лезет в окно, но я знаю как её засунуть в ствол рафаэлки, и смогу произвести выстрел 🙂 На охоте случается всякое…
Так что 2дулки по определению более всеядны. Но опять-же в МЦ-конструкция УСМ с мощной боевой вильчатой пружиной и роликом в курке даёт фору многим двустволкам, как по скорости срабатывания, так и по силе накола. Когда беру бенелли на стенд, то очень хорошо чувствую разницу в скорости срабатывания УСМ.
quote:
Кстати, я стрелял не единожды из Бенелли патронами в папковых гильзах, под капсюль Центробой.
Это не вопрос. Вопрос в стабильности и безотказности. Видел не раз, как полуавтомат становился одностволкой. Вероятность непробития капсюля в бенелли выше, чем в МЦ. МЦ прощает раздолбайство и более дуракоустойчиво (не говорю про полуавтоматы). У меня было не раз, что «достреливал» за знакомыми патроны с осечками.
Является ли этот факт наиболее важным, решает каждый владелец самостоятельно.
Я с беней хожу только на водоплавающую, тут она вне конкуренции (по моему мнению). Для всех остальных охот и стенда использую МЦ.
Сравнение 2х разных по сути систем никогда не будет объективным.mityaipdm 24-10-2011 12:01
quote:
А вот болтать чего не знаете, извините, не надо . Дело в том, что латунки вообще в Бенелли не лезут, ни в магазин, ни в окно. Потому что у них всё рассчитано под заделанную звездой гильзу до долей мм.
Модератор, владелец Бенелли, куда смотрит ???
Кстати, я стрелял не единожды из Бенелли патронами в папковых гильзах, под капсюль Центробой
Извините, не извиняю!!!!!!!!!))
Коли вам, милостивый государь, угодно будет, так я с теми дядьками вас лично сведу. Дядьки классные, рэгбисты-ветераны, в науке трудятся. Вобщем такой «научный контакт» вам уж точно не повредит. Реально классные мужики.
А между тем я вам пари предлагаю. Берем дяди Андрея Бенелли Нову с патр-89 и мою латунку. Если все входит туды-сюды — вы мне денежку (ну например одну красненьку с изображением Хабаровска), ежели нет, — тогда я вам. Идет???
Настоятельно рекомендую все перепроверить. Если нужно будет, готов свои Бенелльные латунки предоставить, А-то ведь проиграете!!!
С уважением.
quote:
Да и общеизвестно, что ВСЕ полуавтоматы более требовательны к качеству гильз. Латунь действительно не лезет в окно, но я знаю как её засунуть в ствол рафаэлки, и смогу произвести выстрел 🙂 На охоте случается всякое…
Так что 2дулки по определению более всеядны. Но опять-же в МЦ-конструкция УСМ с мощной боевой вильчатой пружиной и роликом в курке даёт фору многим двустволкам, как по скорости срабатывания, так и по силе накола. Когда беру бенелли на стенд, то очень хорошо чувствую разницу в скорости срабатывания УСМ
Выскажусь словами одного парня с той же недавней охоты:
«Совершенно нечего сказать!!!»
С уважением.
quote:
Но опять-же в МЦ-конструкция УСМ с мощной боевой вильчатой пружиной и роликом в курке даёт фору многим двустволкам, как по скорости срабатывания, так и по силе накола.
Боевая пружина ПЛАСТИНЧАТАЯ а не вильчатая.
Сергей, не подумайте что я докапываюсь, но вильчатая слух режет (+ смайлик).
quote:
Так что 2дулки по определению более всеядны.
Без сомнения!
quote:
(не говорю про полуавтоматы)
А вот камрад заговорил про помпы, хотя топикстартер говорил о П/А. Имхо неправильно это… Это разное…
Флудить перестаю…greycrow74 24-10-2011 15:00
quote:
но вильчатая слух режет
Тогда буду двухпёрой называть. Можно?mityaipdm 24-10-2011 19:58
Ну что??? Обретет таки 106 МЦеша нового хозяина из радов клуба любителей МЦ??? Стволик-то хоть и царапан маненько, но всеже хорош!!! Я, к сожалению, свои «зеленки» уже все «отоварил».
С уважением.
quote:
Тогда буду двухпёрой называть. Можно?
Так она и есть пластинчатая двупёрая.
Kalita 27-10-2011 15:35][B]МЦ106[/Подумайте еще раз… Ведь такого в импорте ..да за те деньги,что Вам обошлось НЕ найдете.Кризис пройдет,а чуство вины перед собой останется.МЦ даже сейчасный-МЦ.Тем более кроме МЦ7-12С(2)делать уже другого не будут….
guns.allzip.org
Сравнение ружей МЦ-6 и МЦ-106
Известные ЦКИБ-овские модели ружей МЦ-5 и МЦ-6 считались, да и сейчас считаются основополагающими моделями во всей серии, они имеют вертикальное расположение стволов. По имеющимся данным они были разработаны в самом начале 50-х прошлого столетия, однако мало кто знает, что основой послужило ружье, которое было выпущено еще раньше, им было МЦ-3.
МЦ-6 представляет собой внутрикурковое ружье, с двумя
стволами вертикального расположения, оба ствола 12 калибра. На сегодняшний день
такая модель выпускается только под заказ в штучном варианте или
реставрируются уже имеющиеся модели. Раннее, в 50-х годах это было качественное
ружье серийного производства. Среди всей серии МЦ ружей, МЦ-6 выпускается
наиболее долго.
Сходство ружей МЦ серий 5 и 6 было не только визуальным, в
их механизмах было много идентичных деталей и узлов, например: одинаковые
частью, механизмы установлены внизу коробки. Также система запирания стволов
выполнена в виде подвижной клиновидной рамки и установлена в вырезе
подствольным крюком. Очень оригинально были выполнены оба внутренних курка с
отдельными бойками каждый. Также стоит отметить сходство автоматических
предохранителей и спусковых крючков стандартного выполнения и прочие части.
Качественное исполнение УСМ не позволяло спустить курки со взвода, если стволы
хоть немного были не закрыты.
Блоки стволов соединяются с коробкой фирменного, известного
на весь мир механизма, он известен как «мертвый шарнир» с защелкой, таким же
механизмом была оснащена всемирно известная МЦ-8. Этот соединительный механизм
очень надежный и долговечный, но для новичков был сложен при сборках и
разборках, хотя это только на начальном этапе. Подобная проблема возникает у
стволов.
Отличительной и объединяющей чертой обеих моделей МЦ 5 и 6
является наличие вырезов в виде прямоугольников, которые проточены в коробке на
боковых стенках вверху. Эти проточки при закрытии стволов принимали в себя
выступы, которые были сделаны на муфте казенника (правда со временем вырезы и
выступы были убраны.) Для выброса гильзы был сделан единый экстрактор, эжектора
в ружьях МЦ 5 и 6 нет, что касается цевья, в моделях того выпуска оно
прикручивалось винтом и не отстегивалось. Патронник в этих моделях длинный
70 мм. Сделана простая, но качественная и удобная ложа из ореха, можно было
выбрать из двух вариантов: либо с пистолетным выступом под щеку, либо просто
прямое. На сегодня выпускается три исполнения ружей, два вида стендовых: под
траншейный стенд и для круглого стенда, а также охотничье ружье.
Охотничье исполнение
МЦ-6, 12 калибр
Двухствольное ружье с двумя спусковыми крюками, в
зависимости от исполнения длина стволов 725 и 750 мм. Сужение стандартные,
получок нижнего ствола 0.5 мм, верхний — полный чок 1 мм. Вес ружья в зависимости
от длины стволов 3 или 3.2 кг. Стрелять из таких ружей можно любыми зарядами:
пулей, дробью или картечью.
Ружья в траншейном исполнении хороши при охоте на зайца,
гуся или утку, самый прицельный выстрел до 50 м. Те ружья, которые выполнены для
стрельбы на круглом стенде, особенно хороши в охоте на боровую или болотную
птицу, наилучшая прицельность до 25 м.
Ружье МЦ-6, 16 калибр
Ружье стреляет пулей или стандартными калибрами дроби, оно
идеально по характеристикам для спортсменов и промысловиков на зверя и птицу.
Ствол 750 мм, с такими же сужениями, как и 12 калибр, для низа 0.5 мм, для верха
1 мм.
Ружье МЦ-6, 20 калибр
Идеальное двухствольное ружье для промысловиков, впрочем,
равно и для спортсменов. В 20 калибре длина ствола 750 мм, дульное сужение
верхнего ствола 0.8 мм, нижнего 0.5 мм, вес в зависимости от исполнения ложа
2.6-2.8 кг.
Была интересная модель, в 50-х выпускался т.н. штуцер по
каталожному названию, сделано оно было на базе МЦ-6, но с нарезными стволами.
Это было ружье МЦ-7, верхний ствол был под мелкашку с патроном кольцевого
воспламенения, калибр 5.6 мм. А нижний ствол мощный калибр 12.7 мм, но учитывая
особенность ружья, оно было сделано в ограниченном количестве.
Одно время ЦКИБ выпускал обе модели МЦ 5 и 6 с облегченными
коробками, но затем от них отказались и продолжили выпуск из чистой стали.
Впрочем, и все остальные коробки для ружей МЦ-5 и МЦ-6 спортивного исполнения и
с нарезными стволами также были из стали. Примечательно, что в советское время,
50-55 гг., МЦ-6 было дозволено в небольшом количестве выпустить в Туле, на
оружейном заводе.
Ружья также делались и по индивидуальным заказам, при этом
можно было заказать установку разных стволов, ЦКИБ вообще предлагал на выбор 29
вариантов сборки. Если ружье было с нарезкой, то к нему шел оригинальный
кронштейн и оптические прицелы.
МЦ-106
Незадолго до перестройки, в начале 80-х на заводе произошла
модернизация, она коснулась моделей МЦ-5 и 6. В итоге 6 модель стала МЦ-106,
это уже было в 1988 году. После всех проработок МЦ106 стало абсолютно новым,
оно выпускалось в исполнениях, для охотников МЦ-106-12 и спортсменов две
модификации: МЦ-106-01, МЦ-106-0. После модернизации ружья стали еще прочнее и
надежнее, охотники могут без проблем стрелять патронами с усиленным зарядом.
Это стало возможным благодаря новой выработке стали, и без того крепкая
легированная сталь проходила специальную термическую обработку, при этом вес
ее сохранялся, а прочность увеличивалась. Конструктора и испытатели ЦКИБ
гарантировали МЦ 106 20 тыс выстрелов без каких-либо замен частей, но и после
этого ружье прекрасно стреляет. От шестой модели была произведена МЦ-108,
соответственно практически все детали едины.
Как уже говорилось, в МЦ-106 после модернизации были устранены
выступы и вырезы на коробке, также была устранена возможность выстрела в случае
не до конца закрытых стволов. Цевье было пересмотрено, ранее оно крепилось на
болтах, это было также устранено и конструктивно изменено.
Не коснулись изменения безупречно выполненных экстрактора и ударно-спускового
механизма, МЦ-106 в охотничьем исполнении установлен предохранитель автомат,
эта модель выпускается в 12 калибре, длина ствола 750 мм, с длинным патронником
70 мм. Дульное сужение осталось прежним, под низ 0.5 мм, верхний ствол 1 мм, в
таком варианте ружье весит 3.2 кг.
Впечатление от
знакомства
Прежняя и новая модель имеют серьезное визуальное отличие,
причем в случае с новым ружьем в слабую сторону. Заметно, что старое ружье
имеет лучшее воронение, детали более качественно обработаны, сборка однозначно
качественнее, древесина вроде та же, однако в старом орех насыщеннее. Вот такие
визуальные примечания, хотя это конечно всего лишь глаза. Зато внешне ружье
стало стильным, красивая гравировка на колодке, в руках лежит мощный и
качественный ствол, выполненный известным и неизменным ЦКИБ. Прежнее МЦ-6 идеально сбалансировано благодаря
коротким стволам, управлять им легко и удобно, в первоначальном виде ружье не
предусматривало антабок, но в охотничью модель они были поставлены.
Теперь, глядя на удлиненную новую модель МЦ-106, даже не
верится, что оно может быть таким же послушным и четко сбалансированным,
сохранилась та же прикладистость. По результатам стрельбы стало видно, что есть
повышенный бой, однако это неплохо, а для стрелков из-под собаки просто
идеально. Ружье во всем великолепно, особенно будет оно хорошо на осенней охоте
с собакой.
Подведение итогов
Если взять поочередно два ружья — старое МЦ-6 и новое МЦ-106,
повертеть и пострелять, то оценка будет хорошо и чуть хуже. Хотя такое
впечатление относительно, ведь мы привыкли, что «тогда» выпускали лучшее, а
сейчас красивое, также можно оценить ружья прошлого века и современные от
любого английского оружейника. В современных ружьях чувствуется отсутствие
энтузиазма что ли, более упрощенный и ускоренный вариант ружей. Тем не менее,
если разобрать МЦ-106 и вникнуть в механизм, то оно намного серьезнее его
предшественника. Кроме того, современные ружья дешевле, т.к. многие
детали выполняются полностью на станках, предыдущие же ружья, наоборот, видели
руки сборщиков.
По ощущениям и визуально старое МЦ-6 более живое, добротное,
однако это все лишь ощущения. Как уже говорилось, если посмотреть на
конструкцию, на технические и стрелковые качества, то новое МЦ-106 обходит
прежнее. Новый и усиленный материал колодки и всего металла увеличивает
стрелковый ресурс, добавляет надежности. Также стоит отметить новинки
конструкции, запирающего механизма и автоматические предохранители,
невозможность выстрелить при не защелкнутых стволах. Еще один плюс, при
удлиненных стволах остался все тот же надежный мертвый шарнир крепления колодки
и стволов, а весь мир считает его сложно выполнимым. Стоимость ружья оправдана,
хоть она и высокая, но вы получаете идеальное ружье отечественного производителя,
которое дает фору многим итальянским оружейникам.
survinat.ru
Охотничье ружье марки МЦ 106-12
Охотничье двуствольное ружье марки МЦ 106-12 изготовлено со
стволами под патроны только 12-го калибра. Оно предназначено для стрельбы
картечью, стандартной дробью, пулями по разного вида дичи в условиях, как любительской, так и промысловой и охоты, причем при температуре воздуха от минус 50°С и даже до
плюс 50°С.
Подробнее об
охотничьем ружье модели МЦ 106-12
Данное ружье разрабатывалось на базе известного всем ружья марки
МЦ-108. Эксплуатационные, энергономические и баллистические показатели которого замечательно
себя зарекомендовали на протяжении 10-летней эксплуатации. Эти показатели
полностью соответствуют мировому современному уровню.
В это же время имеет данное новое ружье пониженный вес из-за
снижения габаритов коробки ружья, снижения веса коробки, стволов, рамки
запирания вследствие применения высоколегированной термообработанной стали.
Модель МЦ 106-12 – это единственное в нашей стране охотничье
ружье, которое дает возможность применять патроны, которые имеют среднее значение ксплуатационного давления пороховых газов типа 90 МПа; у всех же остальных охотничьих оружий
— 65 МПа. Данное ружье имеет завышенную гарантийную наработку (около 20 тысяч
выстрелов) без применения запасных деталей, после чего еще не исчерпан технический
ресурс механизмов.
Охотничье ружье модели МЦ 106-12 состоит из ствола, коробки, рамки запирания и имеет запас прочности как у спортивного ружья модели МЦ108, а следовательно, приблизительно такой же ресурс механизмов.
Масса ружья составляет
3,2 кг. В нем отъемные стволы, расположенные в вертикальной плоскости. Дульное
сужение нижнего канала ствола имеет 0,5 мм, а верхнего канала ствола — 1,0 мм.
Посредством ствольной муфты, защелки, шарнира и
рамки запирания осуществляется соединение стволов с коробкой.
Разбирается модель МЦ 106-12 на две основные части. Это
стволы и коробка с прикладом. Чтобы отделить узел стволов от коробки нужно
повернуть в крайнее нижнее положение защелку стволов, отвести вправо рычаг запирания,
повернуть стволы где-то на 15° до момента совмещения с пазами коробки выступов
выталкивателя и их извлечь из коробки.
На стволах цевье закреплено гайками. Для наиболее прочного
соединения со стволами накладок цевья увеличены их опорные поверхности за счет
введения межствольного дополнительного вкладыша. Чтобы устранить
самоотвинчивание стяжных винтов накладок цевья, здесь введены цанговые гайки. Приклад у данной модели ореховый. На стволе и
прикладе имеются антабки.
Ударный механизм у этого ружья с внутренними курками, а также спусковой
механизм, имеющий два спусковых крючка, и смонтированы они на отдельном едином
основании. Для проделывания выстрелов из нижнего ствола предназначен передний
спусковой крючок. А рабочее поджатие боевой пружины происходит при взведении
курков в момент открывания стволов. Взводятся курки в процессе отпирания, открывания стволов
одновременно. Гильзы из патронников выдвигаются общим
выталкивателем.
У МЦ 106-12 предохранитель автоматический, он запирает при
открывании стволов спусковые крючки. Конструкцией данного оружия предусмотрена
вероятность постановки на предохранитель ружья после одного выстрела. А для
этого следует после первого же выстрела в крайнее переднее положение передвинуть
кнопку предохранителя, что в ружье МЦ 6-12 не обеспечивалось.
Конструкция этого оружия исключает производство выстрела,
если стволы полностью не заперты, это происходит за счет присутствия специальных выступов на
коромысле для предварительного отвода курков.
Для открывания стволов необходимо рычаг запирания отвести вправо, а стволы повернуть вокруг шарнира. Рамка
при повороте рычага запирания переместится в заднее положение, освободит
стволы и соединенное коромысло с рамкой повернет курки на предохранительные
зацепы до их постановки. Фиксируется рычаг запирания подпружиненным стопором в
крайнем правом положении.
В процессе открывания стволов взводители назад переместятся и
поставят в боевое положение курки. Боевая пружина при этом будет поджата, а шептала
под воздействием спусковой пружины заскочат за взводы курков. Одновременно повернут
взводители коромысло, тяга сдвинет при этом кнопку предохранителя в заднее крайнее
положение и автоматически предохранитель запрет спусковые крючки.
Закрывание ружья данной марки происходит поворотом вокруг
оси шарнира стволов. В конце поворота при этом верхняя часть муфты стволов выключит
стопор посредством гнетка стопора, после чего из-за действия пружины рамка
запирания проделает запирание стволов и рычаг запирания вновь займет исходное
положение.
Кнопку предохранителя перед выстрелом нужно передвинуть в
переднее крайнее положение. Чтобы проделать выстрел из нижнего ствола, нужно нажать на
передний спусковой крючок, при этом выйдет из зацепления правое шептало с
правым курком, который под воздействием
боевой пружины ударит прямо по бойку, и из нижнего ствола произойдет выстрел. Точно
также работает и левый узел спускового механизма в момент нажатия на задний
спусковой крючок.
Сравнительный анализ охотничьих, а также спортивных ружей марки
МЦ 106 с зарубежными лучшими образцами подобного назначения показал, что изготовленные
ружья отвечают всем современным техническим требованиям, характеризуются стабильными
и высокими показателями стрельбы, а также надежностью взаимодействия механизмов и
повышенной долговечностью деталей. Для таких моделей установлен гарантийный
срок эксплуатации, который составляет 10 лет.
survinat.ru
Охотничьи ружья МЦ106, МЦ106-12 и МЦ106-20
Двуствольное ружье МЦ106 12-го калибра.
Двуствольное внутрикурковое ружье с вертикально расположенными стволами 12-го калибра. Выпускается с 1988 года в модификациях МЦ106-12 — охотничье и МЦ106-01 и МЦ106-0 — спортивные соответственно для стрельбы на траншейном и круглом стендах. Ружье МЦ106-20 имеет стволы 20-го калибрадлиной 675 мм с дульным сужением нижнего ствола 0,8 мм, а верхнего — 1,0 мм.
Разработано на базе известного ружья МЦ6, а также спортивного МЦ108, которое в свою очередь представляет совершенствование спортивной модели ружья МЦ8. (Конструкция имеет почти полную унификацию с МЦ108).
МЦ106-12 предназначено для стрельбы дробью, картечью и пулями. Единственное отечественное охотничье ружье штучного производства, позволяющее применять усиленные патроны, развивающие давление пороховых газов 918 кг/см2 (90 МПа), имеет повышенную гарантийную наработку (20тыс. выстрелов) и такой же запас прочности, что и спортивное ружье МЦ108. В то же время ружье имеет пониженный вес вследствие уменьшения габаритов коробки ружья, снижения веса стволов, коробки, рамок запирания за счет применения термообработанной высоколегированной стали. Вес ружья 3,2 кг.
Устройство. Стволы отъемные длиной 750 мм, расположены в вертикальной плоскости. Дульное сужение канала нижнего ствола 0,5 мм, верхнего — 1,0 мм. Соединение ствола с коробкой осуществляется традиционно посредством ствольной муфты, шарнира, защелки и рамки запирания. Для отделения узла стволов от коробки необходимо повернуть защелку стволов в крайнее нижнее положение, отвести рычаг запирания вправо, повернуть стволы примерно на 15° до совмещения выступов выталкивателя с пазами коробки и извлечь их из коробки.
Коробка ружья МЦ106, в отличие от модель МЦ6, не имеет вырезов сверху, в которые входили выступы на муфте стволов, что позволяет легко различать эти модели. Кроме того, у охотничьих ружей МЦ6 коробка (как и в моделях МЦ10, МЦ5) изготавливалась из легкого сплава, коробка же ружья МЦ106 — стальная.
В ружье МЦ106 также усовершенствовано крепление к стволам неотделяемого цевья, что было слабым местом в модели МЦ6. Цевье закреплено на стволах гайками. Для более прочного соединения накладок цевья со стволами увеличены опорные поверхности их за счет введения дополнительного межствольного вкладыша. С целью устранения самоотвинчивания стяжных винтов накладок цевья введены цанговые гайки, плотно охватывающие резьбовое соединение. Приклад ореховый. На прикладе и стволе имеются антабки.
Ударный механизм с внутренними курками и спусковой механизм с двумя спусковыми крючками смонтированы на едином, отдельном основании. Передний спусковой крючок предназначен для производства выстрелов из нижнего ствола. Рабочее поджатие боевой пружины достигается при взведении курков в процессе открывания стволов. Курки взводятся одновременно в процессе отпирания и открывания стволов. Гильзы выдвигаются из патронников общим выталкивателем.
Предохранитель автоматический, запирает спусковые крючки при открывании стволов. Конструкция ружья исключает производство выстрела при неполностью запертых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков. Также предусмотрена возможность постановки ружья на предохранитель после одного выстрела. Для этого необходимо после первого выстрела передвинуть кнопку предохранителя в крайнее переднее положение, что не обеспечивалось в ружье МЦ6-12.
Конструкция ружья исключает производство выстрела при неполностью запертых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков.
Схема механизмов ружья МЦ106-12: 1 — ствол, 2 — рычаг запирания, 3 — ось шарнира, 4 — запорная рамка, 5 — коромысло, 6 — курки, 7 — подпружиненный стопор, 8 — взводители, 9 — боевая пружина, 10 — шептало, 11 — спусковая пружина, 12 — тяга предохранителя, 13 — кнопка предохранителя, 14 — предохранитель, 15 и 16 — спусковые крючки, 17 — гнеток стопора, 18 — пружина, 19- боек.
Взаимодействие механизмов. Для открывания стволов необходимо отвести рычаг запирания вправо, а стволы повернуть вокруг оси шарнира. При повороте рычага запирания рамка переместится в заднее положение и освободит стволы, а соединенное с рамкой коромысло повернет курки до постановки их на предохранительные зацепы. Рычаг запирания фиксируется в крайнем правом положении подпружиненным стопором. При открывании стволов взводители переместятся назад и поставят курки в боевое положение. При этом боевая пружина будет поджата, шептала под действием спусковой пружины заскочат за боевые взводы курков. Одновременно взводители повернут коромысло, при этом тяга сдвинет кнопку предохранителя в крайнее заднее положение, и предохранитель автоматически запрет спусковые крючки. Закрывание ружья осуществляется поворотом стволов вокруг оси шарнира. При этом в конце поворота верхняя часть муфты стволов посредством гнетка стопора выключит стопор, после чего под действием пружины рамка запирания произведет запирание стволов. Рычаг запирания займет исходное положение.
Перед выстрелом необходимо кнопку предохранителя передвинуть в крайнее переднее положение. Для производства выстрела из нижнего ствола необходимо нажать на передний спусковой крючок, при этом правое шептало выйдет из зацепления с правым курком, который под действием боевой пружины ударит по бойку. Произойдет выстрел из нижнего ствола. Аналогично работает левый узел спускового механизма при нажатии на задний спусковой крючок.
- < Назад
- Вперёд >
Добавить комментарий
stvol.in.ua
МЦ 106 — двуствольное внутрикурковое ружье с вертикально расположенными стволами. Выпускается с 1988 года.
МЦ 106 — двуствольное внутрикурковое ружье с вертикально расположенными стволами. Выпускается с 1988 года.
Модель МЦ 106 разработана на базе известного ружья МЦ 6, а также спортивного МЦ 108, которое в свою очередь представляет совершенствование спортивной модели ружья МЦ 8. (Конструкция имеет почти полную унификацию с МЦ 108).
Охотничье ружье МЦ 106
Ружье МЦ 106-12 предназначено для стрельбы дробью, картечью и пулями. Единственное отечественное охотничье ружье штучного производства, позволяющее применять усиленные патроны, развивающие давление пороховых газов 918 кг/см2 (90 МПа), имеет повышенную гарантийную наработку (20 тыс. выстрелов) и такой же запас прочности, что и спортивное ружье МЦ108. В то же время ружье имеет пониженный вес вследствие уменьшения габаритов коробки ружья, снижения веса стволов, коробки, рамок запирания за счет применения термообработанной высоколегированной стали. Вес ружья 3,25 кг.
Боковые выступы верхнего запирания охотничьего ружья МЦ 106 , выпускаемого в 1980-е годы
Стволы отъемные длиной 750 мм, расположены в вертикальной плоскости. Дульное сужение канала нижнего ствола 0,5 мм, верхнего — 1,0 мм. Соединение ствола с коробкой осуществляется традиционно посредством ствольной муфты, шарнира, защелки и рамки запирания. Для отделения узла стволов от коробки необходимо повернуть защелку стволов в крайнее нижнее положение, отвести рычаг запирания вправо, повернуть стволы примерно на 15° до совмещения выступов выталкивателя с пазами коробки и извлечь их из коробки. Коробка ружья МЦ 106, в отличие от модели МЦ 6, не имеет вырезов сверху, в которые входили выступы на муфте стволов, что позволяет легко различать эти модели. Кроме того, у охотничьих ружей МЦ 6 коробка (как и в моделях МЦ 10, МЦ 5) изготавливалась из легкого сплава, коробка же ружья МЦ 106 — стальная.
В ружье МЦ 106 также усовершенствовано крепление к стволам неотделяемого цевья, что было слабым местом в модели МЦ 6. Цевье закреплено на стволах гайками. Для более прочного соединения накладок цевья со стволами увеличены опорные поверхности их за счет введения дополнительного межствольного вкладыша. С целью устранения самоотвинчивания стяжных винтов накладок цевья введены цанговые гайки, плотно охватывающие резьбовое соединение. Приклад ореховый. На прикладе и стволе имеются антабки. Ударный механизм с внутренними курками и спусковой механизм с двумя спусковыми крючками смонтированы на едином, отдельном основании. Передний спусковой крючок предназначен для производства выстрелов из нижнего ствола. Рабочее поджатие боевой пружины достигается при взведении курков в процессе открывания стволов. Курки взводятся одновременно в процессеотпирания и открывания стволов. Гильзы выдвигаются из патронников общим выталкивателем.
Предохранитель автоматический, запирает спусковые крючки при открывании стволов. Конструкция ружья исключает производство выстрела при неполностью запертых стволах за счет наличия на коромысле специальных выступов для предварительного отвода курков. Также предусмотрена возможность постановки ружья на предохранитель после одного выстрела. Для этого необходимо после первого выстрела передвинуть кнопку предохранителя в крайнее переднее положение, что не обеспечивалось в ружье МЦ 6-12.
На базе этой модели выпускают двойники МЦ 106-17 и МЦ 106-19 с нижним нарезным стволом в комбинированном блоке.
| Модель | МЦ 106-12 |
| Калибр | 12 |
| Длина стволов, мм | 750 |
| Длина патронника, мм | 70 |
| Вес ружья, кг | 3,25 |
| Модель | МЦ 106-17 | МЦ 106-19 |
| Калибр нижнего ствола | 7,62x54R | 9x53R |
| Калибр верхнего ствола | 12 | 12 |
| Длина стволов, мм | 675 | 675 |
| Длина патронника, мм | 70 | 70 |
| Вес двойника, кг | 3,6 | 3,6 |
tver-club.com
