Самолет Су-17- советский истребитель-бомбардировщик
| Тип | Истребитель-бомбардировщик |
| Максимальная скорость | 1400 км/ч |
| Практический потолок | 14,2 км |
| Боевой радиус | 590 км |
Су-17 (изделие «С32», НАТО: Fitter)
Советский истребитель-бомбардировщик, созданный в первой половине 1960-х годов.
Первый советский самолёт с крылом изменяемой геометрии. Три десятилетия состоял на вооружении ВВС СССР и России, широко экспортировался, применялся в ряде вооружённых конфликтов.
История создания
В начале 1960-х годов перед ОКБ П. О. Сухого была поставлена задача глубокой модернизации недавно поступившего на вооружение истребителя-бомбардировщика Су-7. Модернизация была направлена на улучшение бортового радиоэлектронного оборудования, а также взлётно-посадочных характеристик самолёта. Было использовано набиравшее популярность в то время техническое решение — крыло изменяемой геометрии. Главным конструктором по новой машине был Николай Григорьевич Зырин.
Первый прототип будущего самолёта имел обозначение Су-7ИГ (внутреннее обозначение в ОКБ — С-22И) и представлял собой серийный Су-7БМ с новым крылом и несколько изменённой конструкцией фюзеляжа. Первый испытательный полёт он совершил 2 августа 1966 года (лётчик-испытатель В. Ильюшин). В июле 1967 года самолёт был впервые показан общественности на воздушном параде в Домодедово. Испытания выявили улучшение взлётно-посадочных характеристик, а так же увеличение дальности и продолжительности полёта. В ноябре 1967 года вышло совместное Постановление ЦК КПСС и Совета Министров СССР о запуске серийного производства самолёта в 1969 году. В конструкцию был внесён целый ряд изменений. Предсерийный самолёт получил обозначение С-32.
Серийный выпуск Су-17 стартовал на авиационном заводе имени Ю. А. Гагарина в Комсомольске-на-Амуре в 1969 году. Первой строевой частью, укомплектованной новыми самолётами, стал 523-й авиационный полк истребителей-бомбардировщиков Дальневосточного военного округа в октябре 1970 года. Производство Су-17 продолжалось вплоть до 1990 года, всего построено 2867 самолётов всех модификаций. Последней строевой частью в ВВС России, эксплуатировавшей Су-17М4 до января 1998 года, была 43-я ОМШАЭ Черноморского Флота, базирующаяся на аэродроме Гвардейское в Крыму.
Модификации
Базовые варианты
-Су-17 (изделие «С32», Fitter-B по классификации НАТО) — первый серийный вариант.
-Су-17М (изделие «С32М»Fitter-C) — первый вариант, выпускавшийся в большом количестве. Оснащён новым двигателем АЛ-21Ф-3, имел увеличенный запас топлива, улучшенное БРЭО. Первый испытательный полёт — 28 декабря 1971 года.
-Су-17М2 (изделие «С32М2» (С42), Fitter-D) — имел несколько удлинённую носовую часть фюзеляжа, предоставлявшую пилоту улучшенные обзор, новое БРЭО и более широкий спектр управляемого вооружения. Первый полёт состоялся — 20 декабря 1973 года.
-Су-17УМ (изделие «С52У», Fitter-E) — первый двухместный учебно-боевой вариант. Первый полёт состоялся — 15 августа 1975 года.
-Су-17М3 (изделие «С52», Fitter-H) — сконструирован на базе учебно-тренировочного варианта Су-17УМ. На месте кабины инструктора размещён отсек БРЭО и дополнительный топливный бак. Оснащён новым прицельно-пилотажным оборудованием и двумя дополнительными точками подвески для ракет класса «воздух—воздух». Первый полёт произошёл— 30 июня 1976 года. На 1985 год самолёты обладали высшей наработкой на отказ в 145 часов.
-Су-17УМ3 (изделие «С52УМ3», Fitter-G) — двухместный учебно-боевой вариант, оборудование которого унифицировано с Су-17М3. Это была единственная модификация Су-17, способная развивать скорость в два раза выше скорости звука. Первый полёт состоялся— 21 сентября 1978 года.
-Су-17М4 (изделие «С54», Fitter-K) — последний серийный вариант. Значительно изменён состав БРЭО, воздухозаборник сделан нерегулируемым, в основании киля установлен характерный дополнительный воздухозаборник. Первый полёт — 19 июня 1980 года.
Экспортные варианты
-Су-17К — экспортный вариант первой серийной модификации. Поставлялся только в Египет.
-Су-20 (изделие С32МК) — экспортный Су-17М. Оборудован упрощённым БРЭО и меньшей номенклатурой вооружения. Первый полёт — 15 декабря 1972 года.
-Су-22 (изделие С32М2К, Fitter-F) — экспортный Су-17М2 с двигателем Р-29БС-300. Эта модификация (Су-17М2Д) имела унифицированный с МиГ-23 двигатель.
-Су-22У (изделие С52УК) — экспортный Су-17УМ с двигателем Р-29БС-300. Первый полёт состоялся— 22 декабря 1976 года.
-Су-22М (изделие С52К, Fitter-J) — экспортный Су-17М3 с двигателем Р-29БС-300 и упрощённым БРЭО, соответствующем варианту Су-17М2. Первый полёт произошёл— 24 мая 1977 года.
-Су-22УМ3 (изделие С52УМ3К) — экспортный Су-17УМ3 с двигателем Р-29БС-300. Позднее поставлялся за рубеж с двигателем АЛ-21Ф-3 под обозначением Су-22УМ3К.
-Су-22М3 (изделие С52М3К) — экспортный Су-17М3 с оригинальным БРЭО.
-Су-22М4 (изделие С54К) — экспортный Су-17М4.
Боевое применение
Хотя Су-17 имел возможность ведения воздушного боя против западных самолётов третьего поколения, он, как и его предшественник Су-7, практически никогда не использовался в качестве истребителя.
«Боевое крещение» Су-17 состоялось довольно рано — в 1973 году. В составе ВВС Сирии к моменту начала Октябрьской арабо-израильской войны имелись 15 новейших Су-20, использовавшихся наравне с Су-7. Сирийские самолёты понесли в этой войне тяжёлые потери — было сбито 8 Су-20, то есть половина имевшихся на вооружении самолётов. Египет также использовал Су-20. Потери у египтян составили 4 самолёта.
Второй раз сирийские Су-17 (теперь в модификации Су-22М) использовались в боевых действиях в июне 1982 года во время вторжения Израиля в Ливан. Обстоятельства их применения достаточно противоречивы; известно, что они выполнили всего один групповой боевой вылет (10 самолётов), причём потери оказались весьма катастрофическими (7 самолётов). Согласно информации В. Марковского, этот вылет был совершён 11 июня с целью уничтожения израильского командного пункта; несмотря на большие потери, авиаудар был успешным, в результате него погиб израильский генерал Иегуда Адам. Эта информация, однако, противоречит официальным данным о гибели командующего Западным направлением генерала Иекутиэля (не Иегуды) Адама, согласно которым он был убит 9 июня во время столкновения с палестинскими боевиками возле Дамура.
Су-17 был единственным советским боевым самолётом, участвовавшим в Афганской войне 1979—1989 годов от начала и до конца. Основными модификациями были истребитель-бомбардировщик Су-17М3 и разведчик Су-17М3Р. В первый год войны использовались ранние Су-17 и Су-17М, а в 1988 году в Афганистане появились Су-17М4. Самолёты использовались очень широко, хотя во второй половине войны были несколько потеснены штурмовиками Су-25. Потери, поначалу очень небольшие, но после появления у моджахедов переносных зенитно-ракетных комплексов «Стингер» они заметно выросли. Точное число потерянных в Афганистане Су-17 неизвестно, но предполагается, что их было не менее 30 самолётов, то есть около четверти от общих потерь ВВС СССР. Кроме того, Су-17 в экспортных модификациях был одним из двух главных боевых самолётов ВВС Афганистана (наряду с МиГ-21). 19 марта 1986 года несколько волн афганских Су-22 уничтожили пакистанские посты на границе. В районе афгано-пакистанской границы пакистанскими истребителями F-16 были уничтожены 7 афганских Су-22. Есть информация, что в августе 1987 года во время попытки атаковать афганскую президентскую резиденцию советские МиГ-29 сбили четыре афганских Су-22. В 1989 году афганский лётчик совершил угон самолёта Су-22 в Пакистан.
После свержения правительства Наджибуллы в 1992 году характер гражданской войны в Афганистане значительно поменялся. В условиях фактического отсутствия централизованной власти самолёты национальных ВВС приходили в негодность и запустение из-за нехватки запчастей и очень низкого уровня техобслуживания. Однако занявшее Кабул в 1996 году движение Талибан всё же получило некоторое число боеспособных самолётов, включая Су-22. Они применялись для бомбардировок позиций Северного Альянса вплоть до 2001 года. В ходе воздушных боёв между авиацией противоборствующих сторон Су-20/22 сбили не менее одного МиГ-21 при потере пяти самолётов. Все самолёты были уничтожены на аэродромах американской авиацией в ходе операции «Enduring Freedom».
Иракские Су-20 и Су-22 использовались в войне против Ирана (1980—1988). По некоторым данным, 2 октября 1980 года иракский Су-20 сбил иранский истребитель F-4 (по другой версии, уничтоженный F-4 стал жертвой огня ПВО). Однако собственные потери в воздушных боях были немалыми; например, только за один день 19 декабря 1980 года жертвами иранских «Фантомов» стали три самолёта Су-20. Зафиксирован один случай, когда Су-20 был уничтожен иранским боевым вертолётом AH-1 «Кобра». Всего за время конфликта в воздушных боях иранцами было сбито примерно 34 иракских Су-20/22, а общие потери Су-20/22 составляют не менее 64 единиц. «Сухие» в войну являлись основным иракским ударным самолётом и применялись в наиболее насыщеных средствами ПВО районах. По другим данным, к концу войны боеспозобными оставалось менее половины из 160 полученных Ираком Су-20/22. По иронии судьбы, 44 иракских самолёта этого типа были перегнаны в Иран во время войны в Персидском заливе (1991) для сохранения от налётов американской авиации; после окончания войны Иран не вернул эти самолёты их законному обладателю. Американские истребители F-15 сбили четыре «Сухих» во время перелёта и ещё два — в марте 1991 года после окончания боевых действий, когда ВВС Ирака принимали участие в подавлении шиитского восстания на юге страны.
ВВС Анголы применяли Су-22 против партизан УНИТА в ходе гражданской войны в стране. Два перуанских Су-22М были уничтожены во время короткой пограничной войны с Эквадором в 1995 году. Ливийские «Сухие» громили позиции проправительственных сил во время гражданской войны в Чаде в 1980-е годы. 19 августа 1981 года два ливийских Су-22 были подбиты американскими перехватчиками F-14 во время облёта кораблей 6-го флота США. ВВС Ливии применяли свои Су-22 для нанесения авиаударов по позициям революционеров в начале гражданской войны в Ливии (февраль 2011). Экипаж одного из самолётов отказался бомбить демонстрантов в Бенгази и катапультировался, чтобы не выполнять поставленную боевую задачу, а неуправляемый самолёт разбился. Известно, что самолёты из состава ВВС Йемена совершали боевые вылеты в ходе гражданской войны 1994 года; также отмечены вылеты и потери в 2009 году во время конфликта с шиитскими боевиками.
24 апреля 1992 года перуанский Су-22 перехватил американский C-130, нарушивший воздушное пространство. Перуанский пилот дал очередь из пушки, одного из американских пилотов сдуло ветром из пробитой кабины. Тяжело повреждённый американский самолёт был вынужден совершить посадку.
Сирийские Су-22 применяются в гражданской войне для нанесения ударов по укреплениям антиправительственных повстанцев. По состоянию на весну 2014 года уничтожено как минимум 5 самолётов этого типа.
19 февраля 2013 года самолёт Су-22 ВВС Йемена рухнул на жилой дом в столице Йемена. Пилот смог катапультироваться, но позже всё же скончался. В результате катастрофы погибло 15 человек. Сообщалось, что самолёт выполнял учебный полет.
26 апреля 2014 года самолёт Су-22 ВВС Сирии разбился при обстреле города Алеппо.
Характеристики
| Су-17 | Су-17М | Су-17М2 | Су-17М3 | Су-17М4 | |
| Размах крыла, м.. При стреловидности 30 градусов | 13,68 | 13,68 | 13,68 | 13,68 | 13,68 |
| Размах крыла, м.. При стреловидности 63 градуса | 10,025 | 10,025 | 10,025 | 10,025 | 10,025 |
| Площадь крыла, кв. м.. При стреловидности 30 градусов | 38,49 | 38,49 | 38,49 | 38,49 | 38,49 |
| Площадь крыла, кв.м.. При стреловидности 63 градуса | 34,45 | 34,45 | 34,45 | 34,45 | 34,45 |
| Длина самолёта с ПВД, м. | 18,097 | 18,726 | 18,868 | 19,026 | 19,026 |
| Длина фюзеляжа, м. | 15,315 | 15,347 | 15,547 | 15,572 | 15,572 |
| Высота самолёта, м. | 4,962 | 4,857 | 4,857 | 5,129 | 5,129 |
| Вес пустого самолёта, т. | 9,950 | 9,880 | 10,445 | 11,550 | 12,161 |
| Вес взлётный максимальный, т. | 16,27 | 18,12 | 18,82 | 19,63 | 19,70 |
| Вес нагрузки максимальный, т. | 2,50 | 4,00 | 4,00 | 4,00 | 4,07 |
| Вес топлива максимальный без ПТБ, т. | 2,79 | 3,63 | 3,77 | 4,00 | 3,77 |
| Скорость максимальная у земли, км/ч | 1350 | 1350 | 1350 | 1350 | 1350 |
| Скорость максимальная на высоте, число Маха (один из критериев подобия в механике жидкости и газа. Представляет собой отношение скорости течения в данной точке газового потока к местной скорости распространения звука в движущейся среде — назван по имени австрийского учёного Эрнста Маха) | 2,1 | 2,1 | 2,1 | 2,1 | 1,7 |
| Скорость взлётная при максимальном взлётном весе, км/ч | 350 | 390 | 390 | 380 | 360 |
| Скорость посадочная при максимальном посадочном весе, км/ч | 275 | 290 | 290 | 280 | 285 |
| Скороподъёмность у земли максимальная, м/с | 210 | 220 | 220 | 220 | 230 |
| Потолок практический, км | 16,35 | 15,20 | 15,40 | 14,00 | 15,20 |
| Перегоночная дальность полёта с ПТБ, км | 1930 | 2500 | 2500 | 2500 | 2550 |
| Разбег при максимальном взлётном весе, км | 1,25 | 1,50 | 1,50 | 1,60 | 1,50 |
| Пробег с использованием тормозного парашюта, км | 0,70 | 0,85 | 0,85 | 0,90 | 1,10 |
Характеристики варианта Су-22М4
-Экипаж: 1 человек
-Длина: 19,02 м
-Размах крыла: 10,02/13,68 м
-Высота: 5,12 м
-Площадь крыла: 34,5/38,5 кв.м
-Масса пустого: 12 160 кг
-Нормальная взлётная масса: 16 400 кг
-Максимальная взлётная масса: 19 430 кг
-Масса топлива: 3770 кг
-Двигатель: Люлька АЛ-21Ф-3 (1х7800/11200 кгс)
-Максимальная скорость у земли: 1400 км/ч
-Максимальное число Маха без подвесок: 1,7
-Скороподъёмность: 230 м/с
-Практический потолок: 14 200 м
-Максимальная дальность полёта у земли: 1380 км
-Максимальная дальность полёта на высоте: 2300 км
-Ресурс самолёта: 2000 лётных часов или 20 лет
Вооружение:
-2 авиапушки НР-30 (по 80 снарядов на ствол)
-2 ракеты «воздух-воздух» К-13, Р-60, Р-73
-подвесные пушечные контейнеры
-свободнопадающие бомбы, кассетные бомбы
-НАР от 57 до 330 мм
-управляемые ракеты «воздух-земля» Х-23, Х-25, Х-29, Х-58
На вооружении
На экспорт до 1991 года было поставлено 1165 самолётов Су-17 и их модификаций в 15 стран мира
Состоит на вооружении
-Ангола — 11 Су-22, по состоянию на 2012 год
-Вьетнам — 53 Су-22, по состоянию на 2012 год
-Йемен — небольшое количество, по состоянию на 2012 год
-КНДР — 17 Су-20, по состоянию на 2012 год
-Ливия — 40 Су-20, по состоянию на 2012 год
-Польша — 26 Су-22М4К и 6 Су-22 УМ3К, по состоянию на 2014 год. В 1984—1988 годах было поставлено 90 Су-22М4К и 20 Су-22УМ3К. В 2014 году было принято решение провести капитальный ремонт и модернизировать 18 Су-22. Стоимость работ для каждого самолёта оценивается в 2,6 миллиона долларов. Модернизированные Су-22 останутся на вооружении до 2024-2026 годов.
-Туркмения — 270
-Сирия — 60 Су-20, по состоянию на 2012 год
-Узбекистан — 24 Су-17, по состоянию на 2012 год
Состоял на вооружении
-Россия — сняты с вооружения в 1998 году
-Украина — 30 Су-17, по состоянию на 1992 год. Сняты с вооружения в 1990-х гг. По состоянию на 2013 год один Су-17УМ3 (б/н 77, с/н 62918) продолжает использоваться для поддержания лётных навыков лётчиков Запорожского АРЗ.
-Белоруссия
-Азербайджан
-Армения
-Туркмения
-ГДР: Су-22М4
-Чехословакия: Су-22М4. После распада Чехословакии поделены между ВВС Чехии и Словакии. В Чехии полностью сняты с вооружения в 2002 году.
-Алжир: Су-20, Су-22У
-Афганистан: Су-20, Су-22М, Су-22У, Су-22М4
-Болгария: Су-22М4, Су-22У
-Венгрия: Су-22М. Сняты с вооружения в 1997 году.
-Египет: Су-17К, Су-20. Два самолёта были переданы ФРГ в 1985 году.
-Ирак: Су-20, Су-22, Су-22У, Су-22М, Су-22М4
-Иран: Су-20, Су-22. В 1991 году 44 самолёта получено из Ирака.
-Перу: Су-22, Су-22У, Су-22М
wartools.ru
Советская и российская боевая авиация. Су-17 (Fitter-B)/Су-20/Су-22
Су-17 — редкий пример в истории военного авиастроения, когда на базе истребителя 2-го поколения, созданного в середине 1950-х годов, удалось создать удачный боевой самолет нового поколения, сохранившийся на вооружении до 90-х годов. Разработка проекта глубокой модернизации истребителя-бомбардировщика Су-7Б, заключающейся, в первую очередь, в применении крыла изменяемой стреловидности, значительно улучшающего взлетно-посадочные характеристики, началась в 1964 году, а 2 августа 1966 г. модернизированный самолет С-22И, переоборудованный из Су-7Б, совершил первый полет (летчик-испытатель — B.C. Ильюшин). В 1970 г. серийное производство истребителей-бомбардировщиков, получивших обозначение Су-17, развернули на заводе в г. Комсомольске-на-Амуре, где раньше строили самолеты Су-7Б. В том же году первые 10 новых истребителей-бомбардировщиков поступили в Центр боевого применения ВВС в г. Липецке.Последний российский летающий Су-17. Фото сделано на праздновании 75-летия КнААПО.
Дальнейшим развитием этого самолета стал Су-17М (С-32М), оснащенный новым двигателем АЛ-21Ф3. Кроме того, модернизированный истребитель-бомбардировщик получил топливные баки увеличенной емкости. Был создан экспортный вариант самолета — Су-20. В декабре 1973 г. налетные испытания вышел истребитель-бомбардировщик Су-17М2 (С42) с навигационным комплексом КН-23, лазерным дальномером «Фон» и другим усовершенствованным БРЭО. Это потребовало удлинения на 200 мм носовой части фюзеляжа. Несколько позже на С42 установили доплеровский измеритель скорости и сноса ДИСС-7, расположенный в обтекателе под воздухозаборником (этот вариант получил обозначение Су-17М2-Д). Серийный выпуск Су-17М2 осуществлялся в 1975— 1977 гг. Для поставок на экспорт был создан вариант этого истребителя-бомбардировщика — Су-22 с двигателем Р-29БС-300, унифицированным с двигателем наиболее массового советского серийного самолета 70-х годов МиГ-23, широко поставлявшегося в зарубежные страны.
Су-22
Несмотря на постоянное совершенствование истребителя-бомбардировщика Су-17, в его конструкции сохранялись некоторые недостатки предшественника — Су-7Б. В частности, нарекания летчиков вызывал неудовлетворительный обзор из кабины, затруднявший поиск и опознавание наземных целей. Это обусловило начало в 1977 году работ по созданию двух новых модификаций — одноместного истребителя-бомбардировщика и двухместного учебно-боевого самолета. При этом более приоритетным считался УБС: строевые летчики полков, оснащенных Су-17, по-прежнему продолжали выполнять тренировочные полеты на устаревших Су-7УБ, имеющих характеристики, существенно отличающиеся от характеристик новых истребителей-бомбардировщиков.
Су-17МЗ на Поклонной Горе
На учебно-боевом самолете Су-17УМ (С52У) полностью перепроектировали носовую часть фюзеляжа, придав ей больший угол наклона вниз. Кроме того, был увеличен объем фонаря кабины, что потребовало и изменения формы гаргрота. Другим нововведением стало применение унифицированного катапультного кресла К-36Д, разработанного в НПО «Звезда» (С52У стал первым самолетом, оснащенным этим креслом). Комплекс оборудования Су-17УМ остался практически тем же, что и на С32М2. На «спарке» была демонтирована левая пушка, а в комплексе управляемого вооружения остались лишь УР Х-25 и Р-60.
Хотя Су-17 имел возможность ведения воздушного боя против западных самолётов третьего поколения, он, как и его предшественник Су-7, никогда не использовался в качестве истребителя.
Су-17 в музее техники. Тольятти
«Боевое крещение» Су-17 состоялось очень рано — в 1973 году. В составе ВВС Сирии к моменту начала Октябрьской арабо-израильской войны имелись 15 новейших Су-20, применявшихся наравне с Су-7. Сирийские самолёты понесли в этой войне тяжёлые потери — было сбито 8 Су-20, то есть половина имевшегося парка.

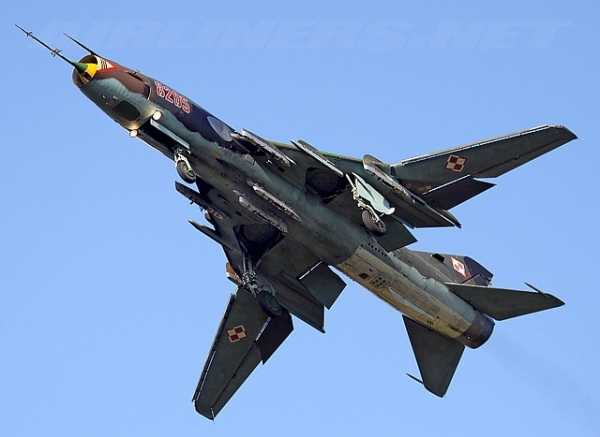

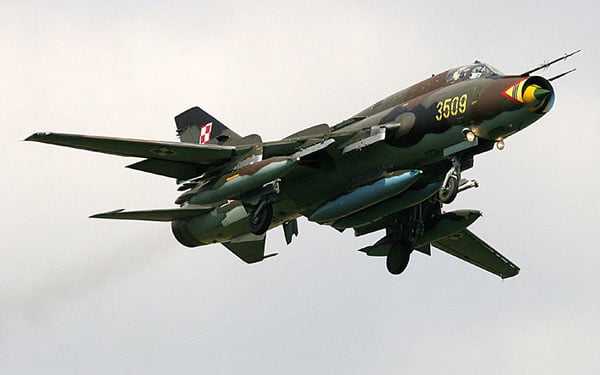

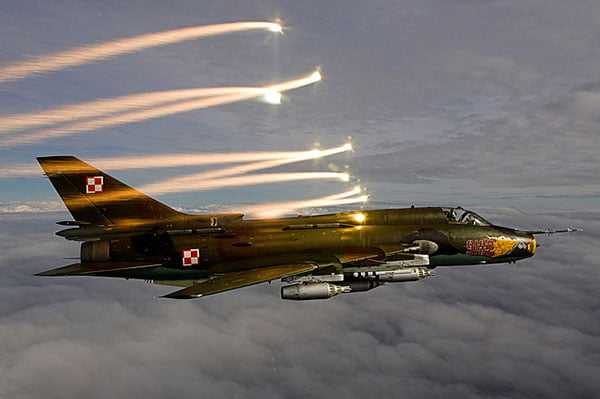

Су-22М Польских ВВС
Второй раз сирийские Су-17 (теперь в модификации Су-22М) применялись в боевых действиях в июне 1982 года во время вторжения Израиля в Ливан. Обстоятельства их применения достаточно противоречивы; известно, что они выполнили всего один групповой боевой вылет (10 самолётов), причём потери оказались катастрофическими (7 самолётов). Согласно информации В. Марковского, этот вылет был совершён 11 июн с целью уничтожения Израильского командного пункта; несмотря на потери, авиаудар был успешным, в результате него погиб израильский генерал Иекутиэль Адам. Эта информация, однако, противоречит официальным данным о гибели командующего Западным направлением генерала Иекутиэля (не Иегуды) Адама, согласно которым он погиб в столкновении с палестинскими боевиками возле Дамура.
Су-22 Ливийских ВВС
Су-17 был единственным советским боевым самолётом, участвовавшим в Афганской войне от начала и до конца. Основными модификациями были истребитель-бомбардировщик Су-17М3 и разведчик Су-17М3Р. В первый год войны применялись ранние Су-17 и Су-17М, а в 1988 году в Афганистане появились Су-17М4. Самолёты применялись очень широко, хотя во второй половине войны были несколько потеснены штурмовикам Су-25. Потери, поначалу очень небольшие, заметно выросли после появления у моджахедов переносных зенитно-ракетных комплексов, особенно «Стингер». Точное число потерянных в Афганистане Су-17 неизвестно, однако предполагается, что их было не менее 30 машин, то есть около четверти от общих потерь ВВС СССР. Кроме того, Су-17 в экспортных модификациях был одним из двух основных боевых самолётов ВВС Афганистана (наряду с МиГ-21). Сообщалось, что три афганских «Сухих» были сбиты пакистанскими истребителями F-16 в районе афгано-пакистанской границы.
После падения правительства Наджибуллы в 1992 году характер гражданской войны в Афганистане значительно изменился. В условиях фактического отсутствия центральной власти самолёты национальных ВВС приходили в негодность из-за нехватки запчастей и низкого уровня техобслуживания. Однако занявшее Кабул в 1996 году движение Талибан получило некоторое число боеспособных самолётов, включая Су-22. Они использовались для бомбардировок позиций Северного Альянса до 2001 года, когда были уничтожены на аэродромах американской авиацией в ходе операции «Enduring Freedom»
Иракские Су-20 и Су-22 применялись в войне против Ирана (1980—1988). По иронии судьбы, 44 иракских самолёта этого типа были перегнаны в Иран во время войны в Персидском заливе (1991) для сохранения от ударов американской авиации; после завершения войны Иран не вернул эти самолёты их законному обладателю. Американские истребители F-15 сбили четыре «Сухих» во время перелёта и ещё два — в марте 1991 года после завершения боевых действий, когда ВВС Ирака участвовали в подавлении шиитского восстания на юге страны.
ВВС Анголы использовали Су-22 против партизан УНИТА в ходе гражданской войны в стране. Два перуанских Су-22М были сбиты во время короткой пограничной войны с Эквадором в 1995 году. Ливийские «Сухие» бомбили позиции проправительственных сил во время гражданской войны в Чаде в 1980-е годы. 19 августа 1981 года два ливийских Су-22 были сбиты американскими перехватчиками F-14 во время облёта кораблей 6-го флота США. Известно, что самолёты из состава ВВС Йемена совершали боевые вылеты в ходе гражданской войны 1994 года; также отмечены вылеты и потери в 2009 году в ходе конфликта с шиитскими боевиками.
Су-22МЗ Перуанских ВВС
Tags: СиРБА, авиа, видео, история, фото
4etverti-ik.livejournal.com
| Су-17 — советский истребитель-бомбардировщик, разработанный в первой половине 1960-х годов. Первый советский самолёт с крылом изменяемой геометрии. Три десятилетия состоял на вооружении ВВС СССР и России, широко экспортировался и применялся в ряде вооружённых конфликтов.Содержание [убрать] 1 История создания 2 Боевое применение 3 Места дислокации 4 Модификации 4.1 Базовые варианты 4.2 Экспортные варианты 5 Экспорт 6 Характеристики 7 Сохранившиеся экземпляры 8 Примечания 9 Ссылки [править] В начале 1960-х годов перед ОКБ П. О. Сухого была поставлена задача глубокой модернизации недавно поступившего на вооружение истребителя-бомбардировщика Су-7. Модернизация была направлена на улучшение бортового радиоэлектронного оборудования, а также взлётно-посадочных характеристик самолёта. Было использовано набиравшее популярность в то время техническое решение — крыло изменяемой геометрии. Ведущим конструктором по новой машине был Н. Зырин. Первый прототип будущего самолёта имел обозначение Су-7ИГ (внутреннее обозначение в ОКБ — С-22И) и представлял собой серийный Су-7БМ с новым крылом и несколько изменённой конструкцией фюзеляжа. Первый полёт он совершил 2 августа 1966 года (лётчик-испытатель В. Ильюшин). В июле 1967 года самолёт был впервые продемонстрирован общественности на воздушном параде в Домодедово. Испытания выявили улучшение взлётно-посадочных характеристик и увеличение дальности и продолжительности полёта. В ноябре 1967 года вышло совместное Постановление ЦК КПСС и Совета Министров СССР о начале серийного производства самолёта в 1969 году. В конструкцию был внесён ряд изменений. Предсерийный самолёт получил обозначение С-32. Серийный выпуск Су-17 начался на авиационном заводе имени Ю. А. Гагарина в Комсомольске-на-Амуре в 1969 году. Первой строевой частью, вооружённой новыми самолётами, стал 523-й авиационный полк истребителей-бомбардировщиков Дальневосточного военного округа в октябре 1970 года. Производство Су-17 продолжалось до 1990 года, всего произведено 2867 самолётов всех модификаций. Последней строевой частью в ВВС России, использовавшей Су-17М4 до января 1998 года, была 43-я омшаэ Черноморского Флота, дислоцированная на аэродроме Гвардейское в Крыму[источник не указан 214 дней]. Су-17УМ3 в Центральном музее Великой Отечественной войны Хотя Су-17 имел возможность ведения воздушного боя против западных самолётов третьего поколения, он, как и его предшественник Су-7, никогда не использовался в качестве истребителя. «Боевое крещение» Су-17 состоялось очень рано — в 1973 году. В составе ВВС Сирии к моменту начала Октябрьской арабо-израильской войны имелись 15 новейших Су-20, применявшихся наравне с Су-7. Сирийские самолёты понесли в этой войне тяжёлые потери — было сбито 8 Су-20, то есть половина имевшегося парка. Второй раз сирийские Су-17 (теперь в модификации Су-22М) применялись в боевых действиях в июне 1982 года во время вторжения Израиля в Ливан. Обстоятельства их применения достаточно противоречивы; известно, что они выполнили всего один групповой боевой вылет (10 самолётов), причём потери оказались катастрофическими (7 самолётов). Согласно информации В. Марковского, этот вылет был совершён 11 июня с целью уничтожения Израильского командного пункта; несмотря на потери, авиаудар был успешным, в результате него погиб израильский генерал Иегуда Адам[1]. Эта информация, однако, противоречит официальным данным о гибели командующего Западным направлением генерала Иекутиэля (не Иегуды) Адама, согласно которым он погиб 9 июня в столкновении с палестинскими боевиками возле Дамура. Су-17 был единственным советским боевым самолётом, участвовавшим в Афганской войне 1979—1989 годов от начала и до конца. Основными модификациями были истребитель-бомбардировщик Су-17М3 и разведчик Су-17М3Р. В первый год войны применялись ранние Су-17 и Су-17М, а в 1988 году в Афганистане появились Су-17М4. Самолёты применялись очень широко, хотя во второй половине войны были несколько потеснены штурмовикам Су-25. Потери, поначалу очень небольшие, заметно выросли после появления у моджахедов переносных зенитно-ракетных комплексов, особенно «Стингер». Точное число потерянных в Афганистане Су-17 неизвестно, однако предполагается, что их было не менее 30 машин, то есть около четверти от общих потерь ВВС СССР. Кроме того, Су-17 в экспортных модификациях был одним из двух основных боевых самолётов ВВС Афганистана (наряду с МиГ-21). Сообщалось, что три афганских «Сухих» были сбиты пакистанскими истребителями F-16 в районе афгано-пакистанской границы. После падения правительства Наджибуллы в 1992 году характер гражданской войны в Афганистане значительно изменился. В условиях фактического отсутствия центральной власти самолёты национальных ВВС приходили в негодность из-за нехватки запчастей и низкого уровня техобслуживания. Однако занявшее Кабул в 1996 году движение Талибан получило некоторое число боеспособных самолётов, включая Су-22. Они использовались для бомбардировок позиций Северного Альянса до 2001 года, когда были уничтожены на аэродромах американской авиацией в ходе операции «Enduring Freedom». Иракские Су-20 и Су-22 применялись в войне против Ирана (1980—1988). По иронии судьбы, 44 иракских самолёта этого типа были перегнаны в Иран во время войны в Персидском заливе (1991) для сохранения от ударов американской авиации; после завершения войны Иран не вернул эти самолёты их законному обладателю. Американские истребители F-15 сбили четыре «Сухих» во время перелёта и ещё два — в марте 1991 года после завершения боевых действий, когда ВВС Ирака участвовали в подавлении шиитского восстания на юге страны. ВВС Анголы использовали Су-22 против партизан УНИТА в ходе гражданской войны в стране. Два перуанских Су-22М были сбиты во время короткой пограничной войны с Эквадором в 1995 году. Ливийские «Сухие» бомбили позиции проправительственных сил во время гражданской войны в Чаде в 1980-е годы. 19 августа 1981 года два ливийских Су-22 были сбиты американскими перехватчиками F-14 во время облёта кораблей 6-го флота США. Известно, что самолёты из состава ВВС Йемена совершали боевые вылеты в ходе гражданской войны 1994 года; также отмечены вылеты и потери в 2009 году в ходе конфликта с шиитскими боевиками. Су-22М4 ВВС Польши На экспорт в 15 стран мира было поставлено 1165 самолётов Су-17. Лётно-технические данные основных модификаций самолёта Су-17[3]ЛТХ различных модификаций самолётов Су-17 Характеристики варианта Су-22М4. |
www.soldati-russian.ru
Су-20 и Су-22 — истребители-бомбардировщики Военные новости России и зарубежных стран
ОКБ им. Сухого Су-20
Обозначение НАТО: FITTER-С
Первые поставки за границу истребителя-бомбардировщика Су-17 начались в 1972 году, когда несколько самолётов были направлены в Египет. В феврале 1972-го вышло правительственное постановление, которым задавалась модернизация бортового оборудования Су-17М и разработка его экспортной модификации С-32МК. На экспортном С-32МКИ с сокращенными вооружением и бортовым оборудованием в декабря 1972-го летчик-испытатель А.Н.Исаков совершил первый полет, а в январе 1973-го самолет предъявили на госиспытания.
Одновременно для поставки странам «третьего мира» разрабатывался еще один экспортный вариант с обозначением С-32МК — «гибрид» фюзеляжа Су-17М и крыла Су-7БМК. Машину испытывал в 1973-м летчик-испытатель В.А.Кречетов, но дальнейшего развития «гибрид» не получил. Су-7БМК не производился с 1971-го и изготовление еще одной модификации на перегруженном ДМЗ им.Ю.А.Гагарина признали нецелесообразным, тем более, что за год до этого египетские ВВС получили эскадрилью Су-17. Госиспытания С-32МКИ успешно завершились в декабре 1973-го. Под обозначением Су-20 он поставлялся на экспорт, а серийный заводской шифр изменили на С-32МК. Первые 15 самолётов поступили на вооружение ВВС Сирии. Свыше 140 Су-20 поставили в Польшу, Египет, Ирак, Сирию. Экспортные Су-20 серий 62-66 и 74-76 от Су-17М и между собой отличались многими деталями. Конструкция Су-20 аналогична Су-17М. Отличие заключается в составе оборудования. УКВ радиостанция Р-832М заменена на более старую Р-802И. В состав вооружения включена ракета Р-3С с тепловой ГСН, для обеспечения применения которой пришлось дополнительно установить радиодальномер СРД-5МК «Квант», а аппаратуру линии наведения ракет Х-23 применить в контейнерном варианте. Подвесные пушечные установки СППУ-22 заменены неподвижными установками УПК-23. Кроме того арсенал вооружения, включал НАР С-24, С-8, С-5 и С-3К, многозамковые держатели МБДЗ-У6-68, для обычных бомб массой до 250 кг. На держателях БДЗ-57М самолет мог нести до шести бомб калибра 500 кг.
С-32МК серий 74-76 имели централизованную систему заправки и новые подвесные баки ПТБ-800 и ПТБ-1150 вместо 600-литровых. На приборной доске в кабине появились новые приборы, например, указатель углов атаки и перегрузки УУАП-72-1. Кроме того, мог подвешиваться контейнер комплексной разведки (ККР). Самолеты до 66-й серии несли только фотоаппарат АФА-39. На всех Су-17М и Су-20 кабина освещалась красным светом, направленным так, чтобы обеспечить нормальное наблюдение приборов и быструю адаптацию зрения.
ОКБ им. Сухого Су-22
Обозначение НАТО: FITTER-F
Нехватка АЛ-21Ф3 вынуждала искать альтернативный вариант. Уже в 1975-м на серийный самолет по указанию П.В.Дементьева установили ТРД Р-29БС-300 тягой 8300 кгс на «Максимале» и 11500 кгс — на форсаже. Заводские испытания С-32М2 с этим ТРД, получившем заводское обозначение С-32М2Д (Д — двигатель), начались в январе 1975-го. После завершения испытаний машина поставлялась на экспорт в 1976-1980 годах под названием Су-22 (серийное заводское обозначение С-32М2К). Эта модификация способствовала стандартизации парка фронтовых самолетов, поставляемых из СССР зарубежным потребителям (двигатели Р-29Б-300 устанавливались на модификациях МиГ-23). Самолеты с этим двигателем имели более короткую и «полную» хвостовую часть фюзеляжа, начиная с 28-го шпангоута (от начала форкиля) и другое расположение и размеры воздухозаборников для охлаждения агрегатов ТРД, чем на Су-17М2. Изменение диаметра хвостовой части фюзеляжа привело к увеличению размаха стабилизатора и высоты самолета из-за подъема киля.
По аналогии с предыдущими этапами модернизации у Су-17М3 и Су-17М имелись экспортные модификации. В апреле 1977-го завершились заводские испытания учебно-боевого С-52УК. После госиспытаний, проходивших с сентября 1977-го по март 1978-го, под обозначением Су-22У более 50 самолетов поставили в Ирак, Ливию, Сирию, Вьетнам, Афганистан, Анголу, Йемен, Перу и Румынию. Су-22У комплектовался двигателем Р29БС-300., радиостанцией Р-802Б, экспортным вариантом приемоответчика системы госопознавания. С 1984-го без малого сотню Су-17УМ3 с двигателем АЛ-21Ф-3 под обозначением Су-22УМ3К продали в одиннадцать стран мира.
Отработанная конструкция Су-17М4 и разнообразное вооружение, позволили заинтересовать экспортной модификацией, названной Су-22М4, традиционных потребителей советского оружия. За семь лет производства свыше 350 Су-22М4 поставили в одиннадцать стран. Служили Су-17 различных модификаций и в государствах, образовавшихся на постсоветском пространстве, до середины 1990-х.
Тактико-технические характеристики Су-20:
Год принятия на вооружение — 1972
Размах крыла, м
— при мин. стреловидности — 13,68
— при макс. стреловидности — 10,025
Длина самолета — 19,02 м
Высота самолета — 5,129 м
Площадь крыла, кв.м
— при мин. стреловидности — 38,49
— при макс. стреловидности — 34,85
Масса, кг
— пустого — 10500
— максимальная взлётная — 19500
Двигатели — 1 ТРД АЛ-21Ф-3
Тяга — 11500 кгс
Максимальная скорость, км/ч
— у земли — 1185
— на высоте — 1850
Дальность полета — 2200 км
Боевой радиус действия — 590 км
Потолок высоты — 16500 м
Экипаж — 1 чел
Вооружение:
Встроенное: 2 30-мм пушки НР-30, боекомплект (на каждую пушку) 300 снар.
Подвесное: Боевая нагрузка — 3800 кг на 8 узлах подвески: 8 УР «воздух-воздух» Р-60,К-13; УР «воздух-земля» Х-25МР, Х-25МП,Х-29Л,Х-29Т; НУР С-5,С-8,
rosoboronpostavka.ru
Фото Су-22 (41 картинка) ⭐ Забавник
Истребитель-бомбардировщик Су-22 был разработан в 1960-х годах. Оказался настолько удачным, что производился и состоял на вооружении вплоть до 1990 года. До сих пор в строю у многих стран, включая Польшу, Узбекистан, КНДР.
Су-22

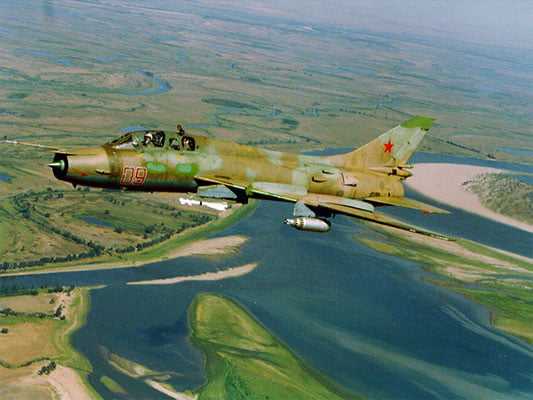

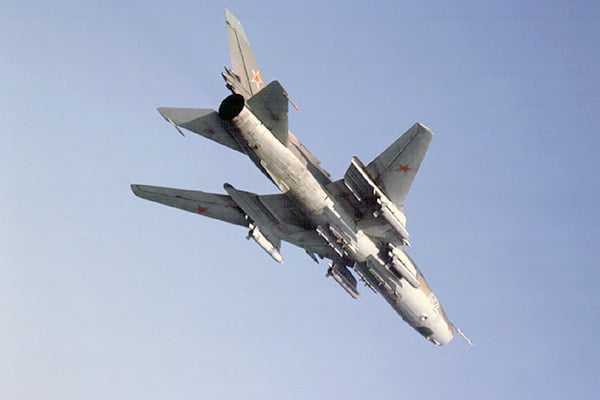

Су-22 летит
Военный самолёт

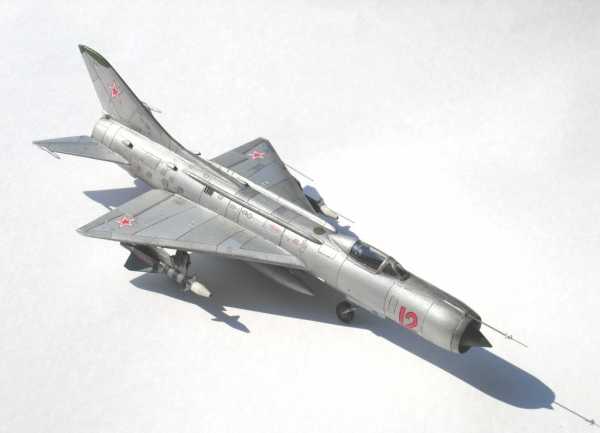

Модель Су-22

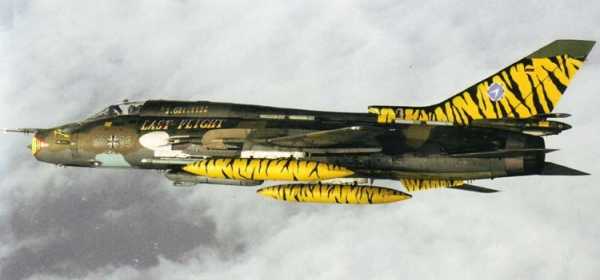

Су-22 в яркой раскраске

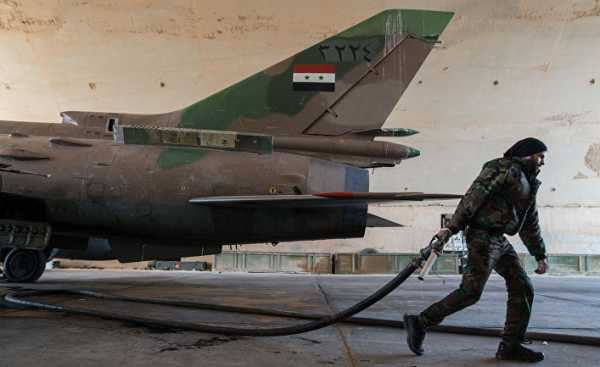

Заправка Су-22

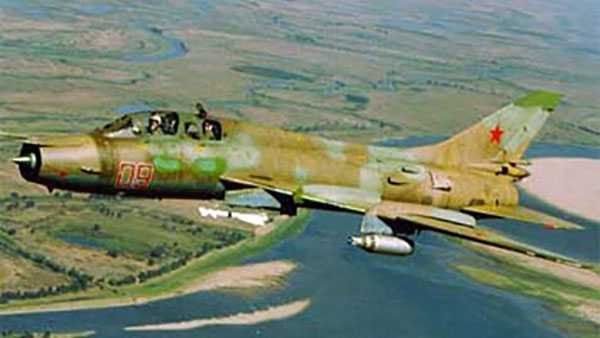

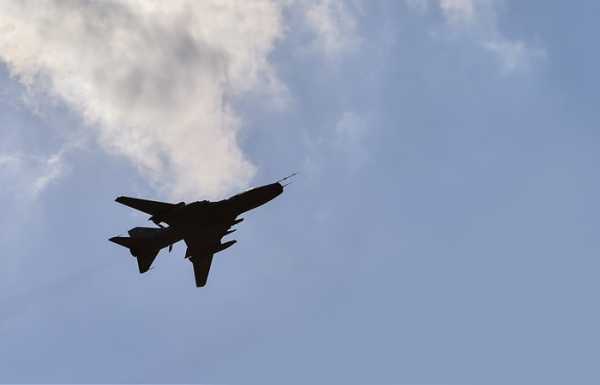

Су-22 летит в небе

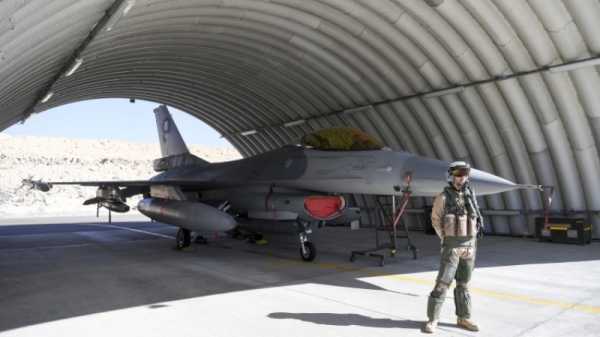

Пилот идёт возле самолёта
Истребитель

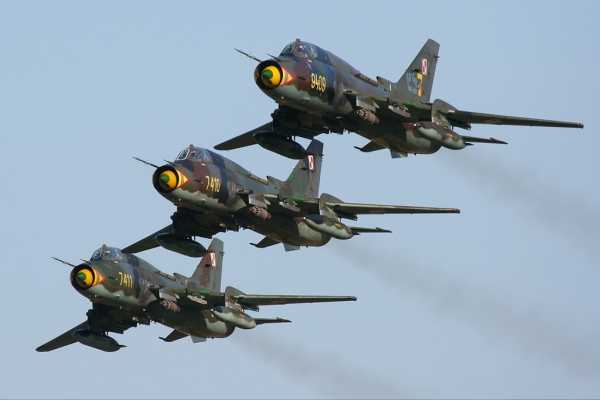

3 самолёта в небе

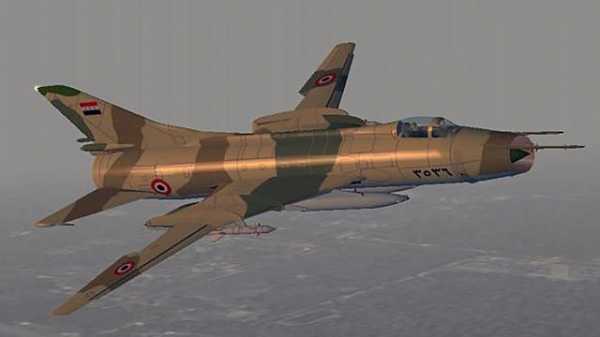

Су-22 в пустынном камуфляже

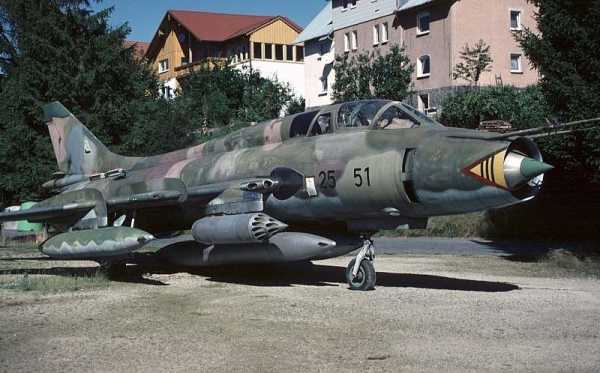

Су-22 во дворе дома
Истребитель синего цвета

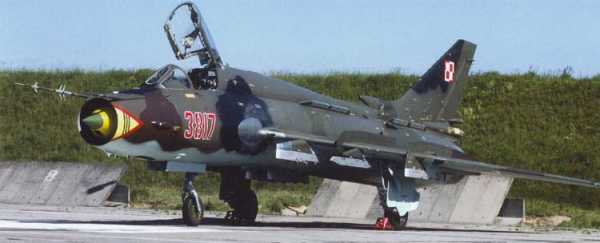

Самолёт с открытой кабиной

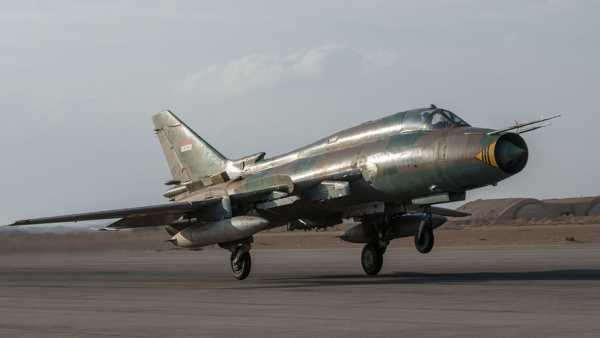

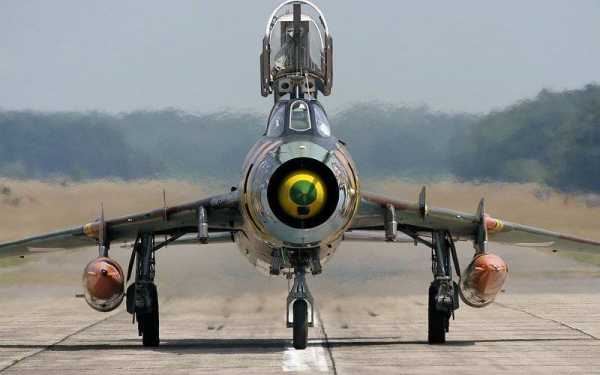

Истребитель на взлётной полосе

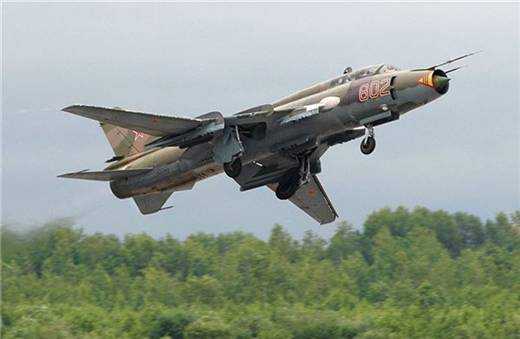

Истребитель взлетает

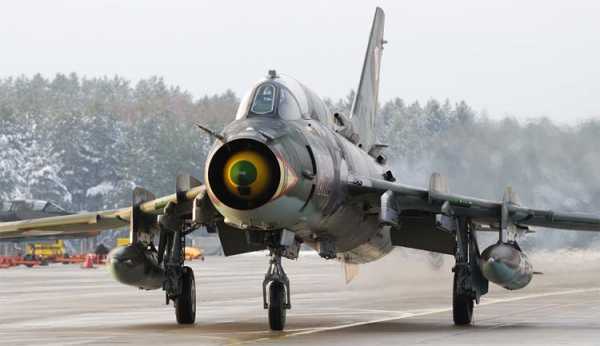

Истребитель зимой

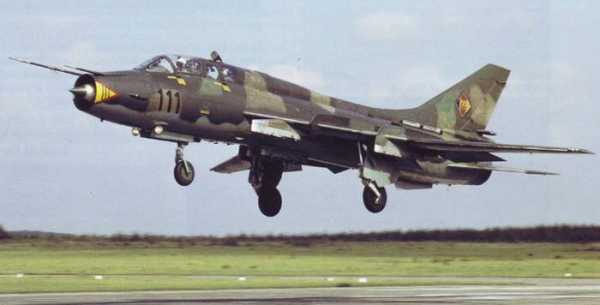

Истребитель начинает взлёт
Истребитель кидает бомбу
Истребитель в пустыне
Истребитель на белом фоне

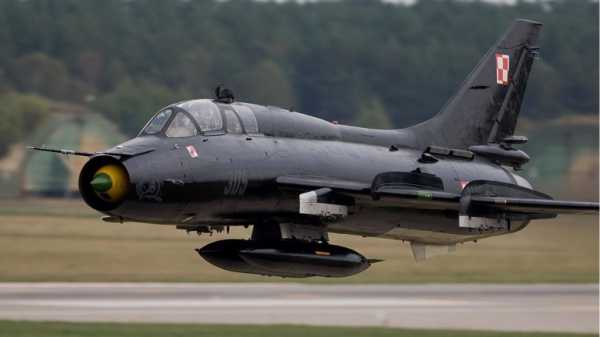

Истребитель над взлётной полосой

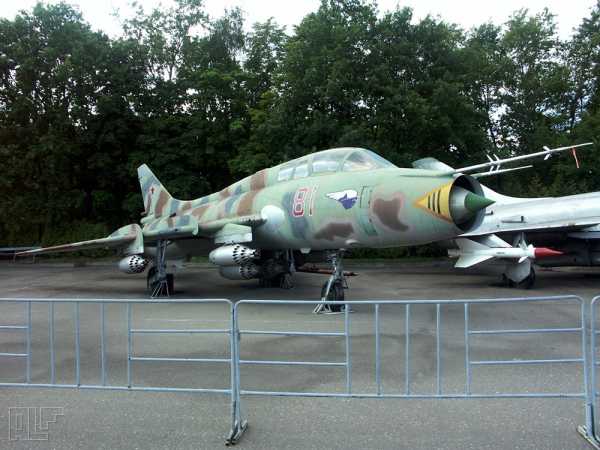

Су-22 за ограждением
Истребитель с бомбами
Истребитель в пасмурном небе
zabavnik.club
|
Первые поставки за границу истребителя-бомбардировщика Су-17 начались в 1972 году, когда несколько самолётов были направлены в Египет. В 1970-1971 годах в ОКБ П.О.Сухого был разработан самолёт Су-20, являющийся экспортной модификацией Су-17М. Прототип впервые поднялся в воздух 15 декабря 1972 года (лётчик-испытатель А.Исаков). Серийное производство началось на на Комсомольском-на-Амуре авиационном производственном объединении им. Ю.А.Гагарина в 1973 году. Первые 15 самолётов поступили на вооружение ВВС Сирии. Конструкция Су-20 аналогична Су-17М. Отличие заключается в составе оборудования. УКВ радиостанция Р-832М заменена на более старую Р-802И. В состав вооружения включена ракета Р-3С с тепловой ГСН, для обеспечения применения которой пришлось дополнительно установить радиодальномер СРД-5МК «Квант», а аппаратуру линии наведения ракет Х-23 применить в контейнерном варианте. Подвесные пушечные установки СППУ-22 заменены неподвижными установками УПК-23. В 1973 году началось проектирование следующей модификации — Су-22. По требованию министерства авиационной промышленности на него установили двигатель Р-29БС-300 («изделие 55БС») конструкции С.К.Туманского, что обеспечивало унификацию с самолётами МиГ-23БН и МиГ-27, в большом количестве поставляемыми союзникам СССР. Установка двигателя, имевшего большие габариты, обусловила уширение задней части фюзеляжа. В состав вооружения входили ракеты Р-3С и Х-23. Прототип С-32М2Д был изготовлен в 1974 году (переделан из серийного Су-17М2). Первый полёт состоялся в январе 1975 года. Серийное производство началось в 1976 году. По сравнению с Су-17М2 экспортный Су-22 имел несколько меньшую дальность полёта и худшие разгонные характеристики. Первые Су-22 получили ВВС Перу. В 1973-1990 годах было изготовлено около 700 самолётов Су-20 и Су-22 различных модификаций. Они поставлялись на экспорт в 18 стран мира. Среди них были: Алжир, Ангола, Афганистан, Болгария, Венгрия, Вьетнам, ГДР, Египет, Ирак, ЙАР, Ливия, НДРЙ, Пару, Польша, Сирия, Чехословакия (в настоящее время есть и в Чехии, и Словакии). Часть своих самолётов в 70-х годах Египет продал США, ФРГ и Китаю. В боевых условиях Су-20 применялись в боях против Израиля в сентябре 1973 года, Су-22 — в Чаде в 1980 году и в долине р. Бекаа (Ливан) в 1982 году. На Су-20 и Су-22 воевали афганские лётчики. Применялись эти самолёты и во время ирано-иракской войны. Во время гражданской войны в Йемене самолёты Су-22М имели обе противобортвующие стороны. В январе-феврале 1995 года Су-22М ВВС Перу применялись в боевых действиях на границе с Эквадором. Некоторые самолёты, по разным причинам не попавшие к заказчику, служили в советских ВВС. Фотографии Cу-20/22 можно посмотреть здесь. Модификации самолёта:
Лётно-технические характеристики
Литература
|
aviaros.narod.ru
Нехватка АЛ-21Ф3 вынуждала искать альтернативный вариант. Уже в 1975-м на серийный самолет по указанию П.В.Дементьева установили ТРД Р-29БС-300 тягой 8300 кгс на «Максимале» и 11500 кгс — на форсаже. Заводские испытания С-32М2 с этим ТРД, получившем заводское обозначение С-32М2Д (Д — двигатель), начались в январе 1975-го. После завершения испытаний машина поставлялась на экспорт в 1976-1980 годах под названием Су-22 (серийное заводское обозначение С-32М2К). Эта модификация способствовала стандартизации парка фронтовых самолетов, поставляемых из СССР зарубежным потребителям (двигатели Р-29Б-300 устанавливались на модификациях МиГ-23). Самолеты с этим двигателем имели более короткую и «полную» хвостовую часть фюзеляжа, начиная с 28-го шпангоута (от начала форкиля) и другое расположение и размеры воздухозаборников для охлаждения агрегатов ТРД, чем на Су-17М2. Изменение диаметра хвостовой части фюзеляжа привело к увеличению размаха стабилизатора и высоты самолета из-за подъема киля. По аналогии с предыдущими этапами модернизации у Су-17М3 и Су-17М имелись экспортные модификации. В апреле 1977-го завершились заводские испытания учебно-боевого С-52УК. После госиспытаний, проходивших с сентября 1977-го по март 1978-го, под обозначением Су-22У более 50 самолетов поставили в Ирак, Ливию, Сирию, Вьетнам, Афганистан, Анголу, Йемен, Перу и Румынию. Су-22У комплектовался двигателем Р29БС-300., радиостанцией Р-802Б, экспортным вариантом приемоответчика системы госопознавания. С 1984-го без малого сотню Су-17УМ3 с двигателем АЛ-21Ф-3 под обозначением Су-22УМ3К продали в одиннадцать стран мира. Отработанная конструкция Су-17М4 и разнообразное вооружение, позволили заинтересовать экспортной модификацией, названной Су-22М4, традиционных потребителей советского оружия. За семь лет производства свыше 350 Су-22М4 поставили в одиннадцать стран. Служили Су-17 различных модификаций и в государствах, образовавшихся на постсоветском пространстве, до середины 1990-х.
|
