Автомат мп 5 – оружие компании Хеклер и Кох (фото автомата МП-5) ⭐ Soldats.Club

описание с фото, технические характеристики и дальность стрельбы

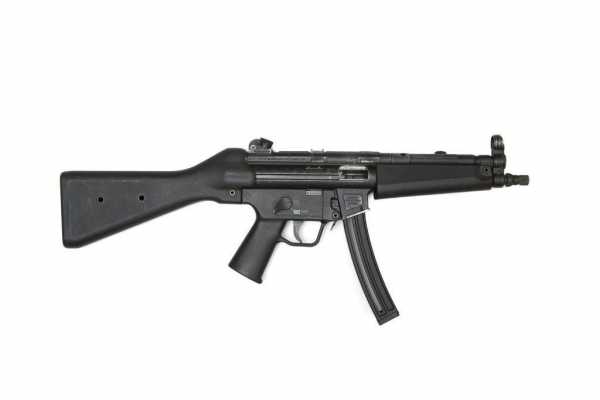

Наверное, каждый человек, хоть немного интересующийся оружием, слышал про автомат MP5. Хотя, так как он использует пистолетный патрон, было бы правильнее назвать его пистолетом-пулеметом. MP5 обладает великолепными характеристиками и при этом отличается надежностью, как и все немецкое оружие. Неудивительно, что ему доверяют профессионалы из разных стран мира.

История

В середине шестидесятых годов прошлого века многие оружейные эксперты пришли к мнению, что пистолеты уже не удовлетворяют требованиям бойцов специальных подразделений. А автоматы не подходят им из-за большого веса, малого останавливающего воздействия и повышенной пробивной способности. Да, последний фактор является недостатком, если речь идет про оружие, используемое в крупных городах, если поблизости находятся гражданские лица.

Именно поэтому в 1964 году экспертами завода Хекклер и Кох (кстати, настоящего наследника легендарного Маузера) были начаты работы по созданию совершенно нового оружия. И в том же году был выставлен опытный образец, получивший название НК54. Цифра 5 обозначала, что оружие является пистолетом-пулеметом. А 4 показывала, что оно использует очень популярный патрон парабеллум 9х19. буквы НК обозначают завод-изготовитель — Heckler & Koch.

После двух лет испытаний и доведения оружия до идеальных характеристик оно было принято на вооружение. В первую очередь им вооружили GSG9 – одно из подразделений немецкого спецназа, доказавшего высокую эффективность при выполнении сложнейших заданий. Тогда же он получил привычное название МР5 – Maschinenpistole. Так автомат HK MP5 начал шествие по всей планете.

Технические характеристики

Как уже говорилось выше, оружие использовало патрон 9х19 – проверенный за несколько десятилетий активного использования, включая Вторую мировую войну. Это обеспечило довольно высокую мощность при великолепном останавливающем действии. При этом пробивные свойства были не слишком высоки – именно то, что нужно как полицейским, так и бойцам спецподразделений.

Однако сравнительно маленький запас пороха уменьшал мощность выстрела. Да, это снижало дальность боя. Зато повышало кучность и удобство ведения огня. А высокая дальность при стрельбе в помещениях вовсе не является важным плюсом.

Составляя обзор автомата MP5, многие эксперты отмечают небольшой вес – 3,03 килограмма. И, что еще важнее, оружие оказалось компактным, с очень удачно расположенным центром тяжести. Благодаря этому опытные бойцы могут вести огонь с максимальным комфортом, что обеспечивает великолепные показатели.

Модификации даже с фиксированным прикладом имеют совсем небольшую длину – всего 680 миллиметров. Если же рассматривать оружие с телескопическим прикладом, то этот показатель сокращается до 550 миллиметров.

Малый заряд пороха привел к тому, что скорость пули не велика – всего 400 метров в секунду. Но при работе в городе или зданиях это, как уже говорилось, нельзя назвать недостатком.

Зато темп стрельбы весьма впечатляет – 800 выстрелов в минуту.

Для питания могут использоваться магазины емкостью от 10 до 30 патронов.

Основные достоинства

Теперь разберемся, почему же оружие пользуется такой популярностью – не случайно страйкбольный автомат MP5 является одним из самых востребованных, не говоря уж про настоящее оружие.

В первую очередь стоит отметить высокую дульную энергию – порядка 650 джоулей. Благодаря этому обеспечивается великолепное поражающее и останавливающее действие пули.

При необходимости оружие может модифицироваться. На него устанавливаются глушители, оптические и коллиматорные прицелы, тактический фонарь, что значительно повышает уровень комфорта при работе.

Конструкция довольно простая, благодаря чему надежность дополнительно возрастает.

Наконец, пистолет-пулемет может похвастать великолепной эргономикой и продуманным дизайном. Вес в 3 килограмма и так не слишком велик, а здесь он еще и правильно распределяется. Кроме того, угол и форма рукояти обеспечивают максимально удобный хват. А снимать оружие с предохранителя или переключать режим огня можно даже не ослабляя хвата рукояти.

Главные недостатки

Но у любого оружия есть недостатки. И автомат MP5, фото которого приложены к статье, вовсе не является исключением.

Одним из минусов является высокая стоимость. Что и говорить – качественные материалы и высокоточная подгонка обходятся недешево. Возможно именно поэтому Бундесвер до сих пор не отказался от израильского Uzi и не перешел на собственное оружие.

Также недостатком можно назвать прихотливость к условиям содержания. Даже небольшое количество грязи или пыли, попадая на подвижные части оружия, могут временно вывести его из строя. Поэтому для массового вооружения армии он явно не подходит.

Замена магазина занимает довольно много времени. Даже у опытного бойца на это уйдет несколько секунд – в условиях скоротечного городского боя это время может стоить пользователю жизни.

Существующие модификации

На сегодняшний день существует семнадцать модификаций этого легендарного оружия. Одни устарели и сняты с производства, а другие активно выпускаются и используются во всем мире. К последним можно отнести шесть моделей. Расскажем о каждой из них более подробно.

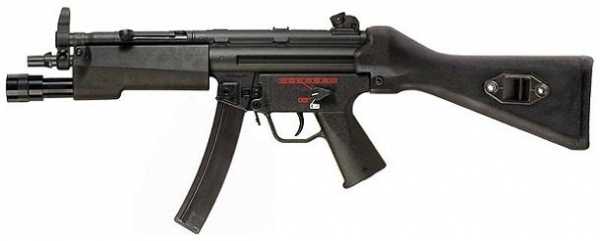

1. MP5 A2 – классическая модель, существенно облегченная благодаря пустому пластиковому прикладу. Вес оружия составляет всего 2,54 килограмма.

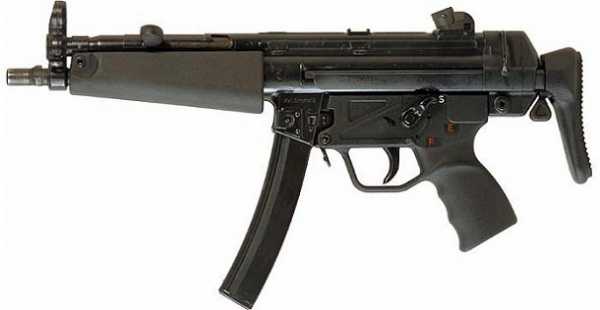

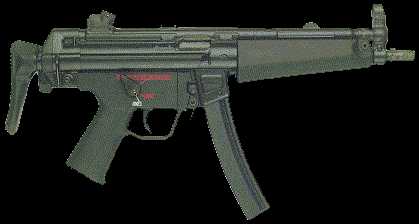

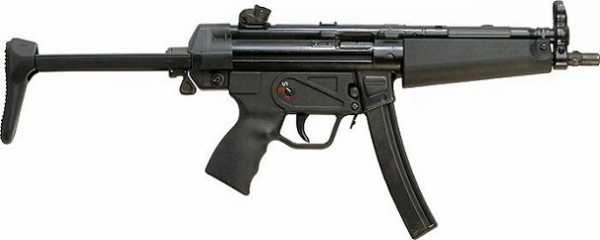

2. MP5 A3 – от предыдущей модели отличается только прикладом. Его сделали телескопическим, что дало возможность сделать оружие значительно более компактным – длина составляет 550 мм.
3. MP5 K – продукт стремления максимально снизить габариты оружия. Разработан в 1976 году. Получил укороченное цевье и ствол, благодаря чему длина дополнительно уменьшилась – всего 325 миллиметров при весе 2 килограмма.
4. MP5KA1 – самое компактное оружие в линейке. По сравнению с предыдущей модификацией уменьшена ширина – до 50 мм.
5. MP5 SD1 – весьма удачное оружие, разработанное в 1974 году. Пистолет-пулемет получил перфорированный ствол и встроенный глушитель.
6. MP-5N – самый современный вариант. Складной приклад уменьшил габариты, а корпус, почти целиком выполненный из пластика – вес. Имеет на стволе резьбу для установки ПБС. Именно с этого оружия скопирован страйкбольный автомат Galaxy G 5 MP5 PDW.

Как видите, список довольно велик, а это показатель успеха.

Где используется

На сегодняшний день пистолет-пулемет MP5 активно используется во всем мире. Только официально он был закуплен более чем для трех десятков стран. Среди них Россия, Казахстан, Швейцария, США, Таиланд, Япония, Китай, Норвегия, Ватикан, Грузия, Индия и ряд других.

В некоторых случаях оружие стоит на вооружении армии. Но чаще всего его используют только войска специального назначения. Например, в Ватикане это легендарная швейцарская стража. В Казахстане им вооружены охранники космодрома Байконур. В России его используют отряды «Альфа» и «Вымпел», а также спецотряды ВДВ и МВД.

Заключение

На этом наша статья подходит к концу. Из нее читатель больше узнал о прославленном пистолете-пулемете. А также о его истории, технических характеристиках и других важнейших особенностях.

fb.ru

пулемет Хеклер Кох МП5 (Heckler Koch MP5)

	Пистолеты — Пулеметы | Хеклер Кох МП5 (Heckler&Koch MP5)
	Heckler&Koch MP 5 A1   Heckler&Koch MP 5 A3   Heckler&Koch MP5K-PDW
	Heckler&Koch MP 5 SD3 Heckler&Koch MP 5/10
	Пистолет — пулемёт H&K MP5 предназначен для вооружения полиции и спец.подразделений. Первый MP5 был собран как прототип в 1965 году. Разработан на базе штурмовой винтовки H&K G3.На вооружение пограничной охраны и полиции Германии принят в 1966 году, после чего стал закупаться для полиции и спец.служб многих стран Мира. Автоматика работает за счет полусвободного затвора. При сближении ролик ускоряют отход ударника и тормозят отход затвора. Наклонные плоскости между роликами толкают их в углубления в ствольной коробке, обеспечивая запирание канала ствола. Ролики кроме запирания канала ствола выполняют функцию замедлителей затвора. Ударно — спусковой механизм позволяет ведение одиночного и автоматического огня (также есть еще вариант с  фиксированными очередями по три патрона). Предохранитель расположен с левой стороны, также является переводчиком огня и управляется большим пальцем левой руки. Включенный предохранитель разъединяет вырез на спусковом крючке с шепталом и блокирует спусковой крючок. Дешевый в производстве (на конвейере чтобы изготовить MP5 требуются только 19 действий штамповкой) MP5 имеет много модификаций:
	Heckler&Koch MP 5 A1 — с пластмассовым прикладом. Heckler&Koch MP 5 A2 — с пластмассовым складным прикладом (убирается вправо). Heckler&Koch MP 5 A3 — со складным рамочным прикладом (выдвигается из ствольной коробки). Heckler&Koch MP 5 под патрон .22 LR — конверсионный вариант, в настоящее время не выпускается. Heckler&Koch MP 5/10 — под патрон 10mm Auto. Heckler&Koch MP 5/40 — под патрон .40 S&W. Heckler&Koch MP 5S — для проведения спец.операций (имеет крепления для ЛЦУ, боевого фонаря, всех видов прицелов (NATOвских). Heckler&Koch MP 5K — с укороченным стволом и дополнительной рукояткой под цевьем. Heckler&Koch MP 5K A1 — отличается от MP5K прицелом (механический вместо диоптрического) Heckler&Koch MP 5K A5 — отличается от MP5K прицелом (механический вместо диоптрического) и может вести огонь очередями по три патрона Heckler&Koch MP 5 SD1 — с интегрированным глушителем, приклад отсутствует, на его месте антабка для ремня. Heckler&Koch MP 5 SD2 — с интегрированным глушителем и пластмассовым прикладом. Heckler&Koch MP 5 SD3 — с интегрированным глушителем и складным рамочным прикладом (выдвигается из ствольной коробки). Heckler&Koch MP5K-PDW (Персональное Оружие Защиты) — малогабаритный вариант, предназначен для проведения спец.операций, вооружения водителей транспортных средств и членов экипажа самолета. Heckler&Koch H&K 94 — предназначенная для самообороны гражданская версия H&K MP5, может вести только одиночный огонь, ствол длиной 420 мм. Heckler&Koch H&K SP89 — разработанная на базе МР5К гражданская версия, дополнительной рукоятки нет, может вести только одиночный огонь BT-96 — Швейцарское название Heckler&Koch MP5, внешне не отличаются.
	MP5 MP5K MP5SD MP10 Калибр 9×19 мм Parabellum 10 мм Авто Масса 2,55 кг 2,09 кг 2,78 кг 2,85 кг Длина с выдвинутым прикладом 660 мм —— 603 мм 660 мм Длина со сложенным прикладом 500 мм 349 мм 368 мм 490 мм Длина ствола 250 мм 127 мм 140 мм 250 мм Высота 209,8 мм 209,8 мм 209,8 мм 210 мм Темп стрельбы 800 в/м 900 в/м 800 в/м Емкость магазина 15, 30 патронов
	Стрелковое оружие, ММГ и пневматическое оружие: Револьверы : Пистолеты : Пистолеты — Пулеметы : Дробовики : Автоматы : Винтовки : Пулеметы Гранатометы : Огнеметы : ПТУР и ПТРК : Гранаты : Мины | Пневматическое оружие : ММГ оружия
Александр Кардаш © 2000 — 2015, использование материала «Энциклопедии Вооружений» возможно только со ссылкой на www.gunsite.narod.ru

gunsite.narod.ru

Пистолет-пулемет Heckler&Koch MP.5 — Энциклопедия оружия и боеприпасов

В 1964 году специалисты западногерманской фирмы Heckler & Koch Gmbh в г. Оберндорф-на-Неккаре разработали на базе автоматической винтовки G.3 новый 9-мм пистолет-пулемет НК.54, рассчитанный на использование пистолетных патронов 9х19 мм NATO (PARABELLUM). Состоял он из основных частей и механизмов: ствола с затворной коробкой; затвора; ударно-спускового механизма с коробкой и пистолетной рукояткой; затыльника затворной коробки с возвратным механизмом и прикладом; механизма перезаряжания; цевья; прицельных приспособлений и коробчатого магазина.

Западногерманские
пистолеты-пулеметы
«Хеклер и Кох» МР.5
на вооружении
хорватской полиции

Автоматика пистолета-пулемета Heckler & Koch НК.54 работала по принципу отдачи полусвободного затвора с роликовым ускорителем. Помимо того, что эта конструкция отличалась простотой, малый вес затвора и достаточно тяжелая рама позволили уменьшить скорости движения деталей автоматики, снизить ударные нагрузки при открывании и закрывании затвора. Полусвободный затвор позволил значительно снизить вес НК.54.

Этот пистолет-пулемет имел несколько особенностей:
1. Ведение огня осуществлялось с переднего шептала, что в сочетании с оригинальной конструкцией затвора позволило значительно уменьшить рассеивание пуль при одиночной стрельбе, т.к. из-за отсутствия перемещающегося перед выстрелом тяжелого затвора оружие подвергалось меньшей вибрации при выстреле.

2. Расположение всех подвижных частей автоматики выше ствола сделало оружие более устойчивым при автоматической стрельбе.
3. Введено оригинальное противоотскочное устройство в виде двух продольных камер, расположенных в стебле затвора и частично заполненных тяжелыми шариками. В момент остановки затвора в крайнем положении шарики по инерции продолжали перемещаться вперед, воздействуя на передние стенки камер затвора, что поглощало при этом энергию отскока стебля затвора, исключая его смещение назад.

9-мм пистолет-пулемет МР.5 А2

Затворная коробка нового пистолета-пулемета представляла собой штампосварную деталь сложной конструкции. С обеих сторон затворной коробки имелись выдавки, служившие направляющими для стебля затвора, а также выштамповки для увеличения жесткости. Ударно-спусковой механизм агрегатного типа собран в специальной спусковой коробке, что было очень удобно в процессе эксплуатации и обслуживания оружия. Ударный механизм курковый, с отдельным ударником и боевой пружиной. Вращающийся курок полностью исключил возможность случайного выстрела, обеспечивая лучшую кучность боя, чем в обычных пистолетах-пулеметах, стреляющих с заднего шептала. Спусковой механизм допускал ведение одиночного и автоматического огня. На дульной части ствола имелся щелевидный дульный тормоз – компенсатор. Открытые прицельные приспособления состояли из стоечной мушки и перекидного стоечного диоптрического прицела, рассчитанного на дальность стрельбы до 100 м. Переводчик, он же предохранитель, флажкового типа, располагался с левой стороны коробки ударно-спускового механизма над пистолетной рукояткой. Левосторонний механизм перезаряжания располагался в трубке с предохранительным вырезом, размещенной над стволом. НК.54 имел автоматически складывающуюся подпружиненную рукоятку перезаряжания со штоком, воздействующим на подвижные части при отводе рукоятки назад. Связь между механизмом перезаряжания и подвижными частями автоматики односторонняя: затвор со стеблем затвора можно было только отвести назад. В случае же недохода стебля затвора в переднее положение дослать его вперед с помощью механизма перезаряжания было практически невозможно, что явилось серьезным конструктивным недостатком этого оружия. В то же время к достоинствам подобного механизма перезаряжания можно отнести именно автоматическое складывание рукоятки перезаряжания в нерабочее положение, благодаря чему оружие удобнее в использовании. На задней стенке горловины магазина размещена поперечно двигающаяся защелка магазина с рычагом ее управления. В случае выхода из строя защелка может выключаться нажатием на ее головку с правой стороны затворной коробки. Питание патронами осуществлялось из отъемных коробчатых магазинов емкостью 10, 15 или 30 патронов. Пистолет-пулемет комплектовался жестким прикладом.

9-мм пистолет-пулемет МР.5 А3

В 1966 году правоохранительные органы Западной Германии (полиция и пограничная охрана) приняли на вооружение две модели 9-мм пистолетов-пулеметов конструкции фирмы Heckler & Koch: МР.5А2 и МР.5А3, созданных с учетом последних достижений в оружейной технологии. МР.5А2 получил жесткий пластмассовый приклад, а МР.5А3 был оснащен выдвижным металлическим прикладом, что уменьшило общую длину оружия. МР.5А2 был оснащен также новым более удачным прицелом, выполненным в виде вращающегося барабанчика с четырьмя диоптрическими отверстиями, рассчитанными на дальность стрельбы 25, 50, 75 и 100 м. Вместо дульного тормоза-компенсатора на дульной части ствола появились три выступа для крепления специальных приспособлений (втулки для стрельбы холостыми патронами или прибора для бесшумно-беспламенной стрельбы).

Пистолеты-пулеметы Heckler & Koch МР.5 могли быть оснащены самыми разнообразными прицельными приспособлениями. Прицелы монтировались с левой стороны затворной коробки на выштамповках. В 1977 году коробчатые прямые магазины заменили более удобными секторными, что существенно улучшило подачу патронов с различными типами пуль. В конце 80-х годов появился новый вариант МР.5А4, в котором ударно-спусковой механизм помимо одиночного и автоматического огня позволяет вести стрельбу фиксированными очередями по три выстрела.

9-мм пистолет-пулемет МР.5 SD

На базе стандартного МР.5 в 70-80-е годы были созданы многочисленные модификации, в том числе оружие, оснащенное глушителями звука – серия пистолетов-пулеметов МР.5SD. Основной особенностью новой модели является более низкая начальная скорость пули – примерно 285 м/с (в МР.5 – 400 м/с). В совокупности со встроенным прибором для бесшумно-беспламенной стрельбы это позволило снизить уровень звука выстрела до 80-100 децибел. Глушитель расширительного типа не нарушил функционирование оружия, в том числе и при стрельбе очередями, а также не повлиял на точность стрельбы, поскольку в нем нет простреливаемых элементов. На МР.5SD возможна установка любых оптических и ночных прицелов, оснащенных специальными креплениями.

В 1976 году появились малогабаритные пистолеты-пулеметы МР.5К, созданные для вооружения специальных частей западногерманской федеральной пограничной службы. Они представляли собой сильно укороченные образцы штатного МР.5 и могли свободно размещаться под одеждой или в любых ограниченных объемах, к примеру в чемоданчике типа «дипломат». Несмотря на все разнообразие, моделям МР.5К присуща одна общая особенность – отсутствие приклада. Вместо него к затыльнику прикреплена на вращающейся антабке ременная петля, служащая в натянутом виде упором для стабилизации оружия при стрельбе. А на месте цевья смонтирована передняя пистолетная рукоятка, служащая еще одним дополнительным упором, что позволяет, невзирая на чересчур малые габариты этого оружия, прочно удерживать его при стрельбе и вести из него достаточно прицельный огонь.

9-мм пистолет-пулемет МР.5 SD
с телескопическим прицелом

По заказу американского ФБР фирма Heckler & Koch в начале 90-х годов развернула производство еще одной модели пистолетов-пулеметов – МР.5/10. Они перестволены под штатные в ФБР патроны 10-мм Auto. Использование более мощных патронов потребовало внести изменения не только в конструкцию ствола и патронника, но и полностью переделать магазин. Отъемный коробчатый магазин прямой формы емкостью 30 10-мм патронов изготовлялся из ударопрочной пластмассы. Специальная металлическая скобка позволяла соединять попарно два магазина. Вскоре появился вариант МР.5/40, рассчитанный на использование еще одного американского пистолетного патрона 40 Smith & Wesson. Оба образца пистолетов-пулеметов, предназначенных для американского оружейного рынка, получили усовершенствованный ударно-спусковой механизм, рассчитанный на ведение одиночного, фиксированного (по три выстрела) и полностью автоматического огня очередями.

Дочерняя фирма Heckler & Koch Inc. в американском городе Стерлинг в начале 90-х годов освоила производство модернизированных пистолетов-пулеметов МР.5К-PDW, рассчитанных на использование 9-мм пистолетных патронов «Парабеллум». Это оружие было создано в рамках программы, активно реализуемой в США – Personal Defense Weapon (личное оружие самообороны). Одним из требований, предъявляемых к оружию, явилась возможность управления им при стрельбе с одной руки. Поэтому подобные образцы получили еще одно название – «оружие свободных рук». МР.5К-PDW отличался более удобным в использовании откидным вправо металлическим рамочным прикладом, возможностью установки съемного прибора бесшумно-беспламенной стрельбы. Ударно-спусковой механизм обеспечивал возможность ведения наряду с одиночным и автоматическим огнем еще и стрельбы фиксированными очередями по 2-3 выстрела. Специально по заказу ФБР эта же фирма начала выпуск на базе МР.5А2 и МР.5А3 еще двух моделей под общим названием «9-мм пистолет-пулемет МР.5SF», которые предназначаются для ведения стрельбы только одиночным огнем.

За 37 лет производства пистолеты-пулеметы Heckler & Koch получили широкое распространение. Одними из первых МР.5 приняло на вооружение специальное западногерманское антитеррористическое подразделение Федеральной пограничной охраны – группа GSG 9.

9-мм пистолет-пулемет МР.5 SD1

Прибавило популярности МР.5 и то, что именно этим оружием, вернее, одной из его модификаций – МР.5SD4 (оснащенной глушителем) были вооружены коммандос группы CRW из 22-го отдельного полка SAS во время операции «Нимрод» по штурму 5 мая 1980 года иранского посольства в Лондоне, захваченного экстремистами из оппозиционного режиму аятоллы Хомейни «Революционно-демократического фронта освобождения Арабистана». Угроза убийства иранскими террористами 20 заложников заставила английское правительство действовать без промедления. Проведение операции осложняло то, что заложники удерживались в нескольких небольших комнатах на трех нижних этажах пятиэтажного здания. Требовалось малогабаритное оружие с относительно небольшим темпом и высокой меткостью стрельбы. Англичане признали, что этим критериям полностью соответствуют немецкие пистолеты-пулеметы. Имитировав лобовую атаку на посольство, пять групп коммандос SAS по канатам спустились с крыши и проникли в здание с тыла. Предварительно забросав помещения гранатами со слезоточивым газом CS, коммандос всего за 11 минут точными выстрелами из МР.5 и пистолетов «Браунинг» НР М.35 нейтрализовали семь террористов и освободили заложников.

9-мм пистолет-пулемет МР.5 К

Сегодня различные модификации пистолетов-пулеметов Heckler & Koch используют многие полицейские и антитеррористические спецподразделения. В США – 1-е оперативное подразделение сил специального назначения Delta Force и подразделения SWAT федеральной полиции и ФБР, в Великобритании – группа для специальных задач CRW, созданная в качестве одного из структурных подразделений специальной авиадесантной службы SAS, в ФРГ – группа GSG 9 и криминальная полиция KSK, в Италии – NOCS и команда подводных операций COMSUBIN, во Франции – группа быстрого реагирования национальной жандармерии GIGN и соединение морских стрелков-коммандос GROUFUMACO, в Белоруссии – спецгруппа МВД «Алмаз»… Популярно это оружие и у спецназовцев вооруженных сил многих стран мира. В частности, в американских разведчастях корпуса морской пехоты и группах специальных операций ВМФ SEAL («морские тюлени»), в частях коммандос морской пехоты Франции.

Благодаря совершенной технологии изготовления и выверенной до мелочей организации производства Heckler & Koch вывела свои пистолеты-пулеметы в число лидеров индивидуального автоматического оружия второй половины ХХ столетия. МР.5 в самых разнообразных модификациях состоят на вооружении армий, правоохранительных органов и спецслужб более чем пятидесяти государств.

Братишка 09-01
Сергей Монетчиков
Фото из архива автора

weaponland.ru

Пистолет-пулемёт HK MP5 — Пистолеты-пулеметы — СТРЕЛКОВОЕ ОРУЖИЕ — Оружейный арсенал

                                                       HK MP5A3



Разработка пистолетов-пулемётов HK MP5 (Maschinenpistole 5) под патрон 9×19 мм была начата немецкой фирмой «Heckler & Koch» в середине 60-х годов прошлого столетия. С тех пор пистолеты-пулемёты HK MP5 в различных модификациях получили широкое распространение во многих странах. Некоторыми из них HK MP5 производится по лицензии. Например, специальные подразделения польской пограничной охраны вооружены пистолетами-пулемётами MP5F и укороченными MP5K, произведёнными швейцарской фирмой В&Т (Brugger & Thomet) с использованием некоторых деталей, поставляемых Турцией. Отличительной особенностью этих пистолетов-пулемётов является возможность стрельбы наряду с одиночным огнём и очередями, также и фиксированными очередями — по три выстрела.

                                       HK MP5A3 с выдвижным прикладом



На выставке SOFEX, проводившейся в столице Иордании Амане в марте 2006 года, демонстрировалась одна из последних модификаций этого оружия — HK MP5S с 40-мм подствольным гранатомётом и дульным насадком — глушителем для малошумной стрельбы.
В немецком описании HK MP5 указывается: «…HK MP5 является первым немецким пистолетом-пулемётом, стреляющим с «переднего шептала». Благодаря этому по меткости одиночного огня HK MP5 превосходит все ранее известные немецкие образцы. Кроме этого, наличие полусвободного роликового затвора позволяет облегчить подвижные части и, следовательно. обеспечить возможность более точного удержания оружия при стрельбе очередями. При производстве HK MP5 используются передовые тсхнологические методы. Все детали оружия взаимозаменяемы и частично идентичны с деталями других образцов фирмы…!»

                                                              HK MP5A2



По принципу автоматики пистолет-пулемёт HK MP5 относится к оружию с запиранием канала ствола полусвободным затвором, у которого замедление скорости отката затвора обеспечивается взаимодействием двух симметрично расположенных в боевой личинке роликов с казенником ствола и скосами стебля затвора. На начальном участке отката затвора ролики легкой боевой личинки придают массивному стеблю затвора ускоренное движение в направлении отката, что создает эффект так называемой «приведенной массы», т.е. на участке взаимодействия роликов со стеблем загвора суммарная масса личинки и стебля становится как бы большей. Кроме роликов в боевой личинке собраны извлекатель и пружина извлекателя. Ударник со своей пружиной находятся в центральном сверлении стебля затвора. Цилиндрическая возвратная пружина частично находится в трубчатой направляющей стебля затвора, расположенной над стволом. Противоположный ее конец упирается в затыльник.
Взведение затвора производится левосторонней рукояткой заряжания, которая при стрельбе остается неподвижной в переднем положении. Рукоятка перезаряжания вынесена достаточно далеко вперед, что позволяет удобно с ней манипулировать. В крайнем заднем положении рукоятка может быть зафиксирована в фигурном вырезе (подобно пистолетам-пулемётам MP-38 и MP-40).

                                                              HK MP5A3



Затворная коробка представляет собой штампосварную, достаточно сложную конструкцию из стального листа. В нижней части коробки оформлены горловина для магазина и вырез для установки корпуса с ударно-спусковым механизмом и рукояткой управления. Затыльник затворной коробки съемный и может представлять собой арматуру жесткого пластикового приклада или муфту выдвижного плечевого упора.
Прицельные приспособления состоят из мушки в круглом защитном кольце и поворотного диоптрического прицела, устанавливаемого для стрельбы на дистанции 25 и 100 метров. Для каждой из этих дистанций поворотный прицел для учета индивидуальных особенностей стрелка имеет по два отверстия различного диаметра. Выходящая из затворной коробки часть ствола прикрыта пластмассовым цевьем.

                                               Неполная разборка HK MP5A3



Ударно-спусковой механизм куркового типа с цилиндрической боевой пружиной, шепталом, разобщающим устройством и узлом переводчика режимов стрельбы и предохранителя. Механизм собран в отъемном от затворной коробки корпусе. Пружина спускового крючка булавочного типа одним своим концом опирается на выступ спускового крючка, другим — на ось курка.
Переводчик-предохранитель флажкового типа. Флажок переводчика-предохранителя находится с левой стороны корпуса ударно-спускового механизма и удобно управляется большим пальцем правой руки.

При переводе флажка вверх — к букве «S» (Sicher) оружие устанавливается на предохранитель. Крайнее нижнее положение флажка при повороте его по часовой стрелке к букве «Р» (Feuerstoss) соответствует стрельбе очередями. При среднем положении флажка — против буквы «Е» (Einzelfeuer) — ведется одиночный огонь. Буквы «Р» и «Е» затерты красной краской, буква «S» — белой. Эти же буквы имеются и на правой стороне корпуса вокруг выходящего на эту сторону торца вала переводчика-предохранителя. Указателем положения флажка является белая риска, нанесенная на торце вала. Питание осуществляется из магазина с двухрядным расположением пагронов.



На пистолет-пулемёт HK MP5 могут устанавливаться быстросъемные крепления для оптики или иных прицельных приспособлений (ЛЦУ, ночные прицелы, тактические фонари).
Пистолет-пулемёт HK MP5 подробно исследовался отечественными специалистами, и в целом ему была дана положительная оценка. Испытания HK MP5 параллельное некоторыми последними отечественными разработками пистолетов-пулеметов, в частности с ПП-2000, показали, что отечественный образец при значительно меньшем весе (1,6 кг против 3,08) практически не уступает HK MP5 по разбросу попаданий при стрельбе автоматическим огнем. Конструктивно HK MP5 существенно сложнее ПП-2000. Кроме этого, проблемной является надежность HK MP5 при испытаниях в затрудненных условиях, которые проходят отечественные образцы. Пистолеты-пулеметы семейства HK MP5 широко распространены в армиях и спецслужбах многих государств.



Тактико-технические характеристики:

Калибр, мм : 9

Патрон : 9×19 мм Парабеллум
Длина приклад сложен/разложен,мм : 550/700
Длина ствола, мм : 225
Масса , г : 2540

Скорострельность, в/м : 800
Прицельная дальность стрельбы, м: 100
Емкость магазина, патронов : 15, 30
