ПТРК “ Конкурс “
С середины шестидесятых годов определилась необходимость создания нового самоходного противотанкового комплекса с полуавтоматическим наведением ракет взамен состоявших на вооружении комплексов «Шмель» и «Фаланга». Такой комплекс должен был составлять основу противотанковых средств полкового уровня, исходя из применения во взаимодействии с вооруженными переносными комплексами батальонными противотанковыми подразделениями. В соответствии с поставленными задачами новый комплекс предназначался для поражения современных бронецелей на удалении до 4 км. Исходя из требуемого диапазона дальностей, для обеспечения малого полетного времени тактико-техническими требованиями военных задавалась сверхзвуковая скорость полета — порядка 450 м/с.
В отличие от коллектива коломенского Конструкторского бюро машиностроения, реализовавшего требования заказчика во всей их совокупности в комплексе «Штурм», тульские конструкторы критически подошли к анализу целесообразности предложенных военными характеристик и прежде всего отказались от создания сверхзвуковой ракеты. В результате им удалось создать вдвое более легкую ракету, уменьшить мертвую зону, а также снизить стоимость за счет использования проводной линии передачи команд, неприемлемой для сверхзвуковой ракеты.
Таким образом, по сравнению с применением сверхзвуковой ракеты обеспечивался больший боекомплект боевой машины, ракета могла применяться с выносной пусковой установки, достигалась высокая степень боевой и эксплуатационной унификации с комплексом «Фагот».
ПТРК “ Фагот “
4 февраля 1970 года вышло Постановление СМ №30 о разработке ПТРК «Гобой». Новый ПТРК разрабатывало КБП и во многом унифицировало его с «Фаготом». В частности, из пускового устройства «Гобой» можно было стрелять «Фаготом». В 1970 году ПТРК «Гобой» был переименован в «Конкурс».
По сравнению с «Фаготом» «Конкурс» стал больше, тяжелее, увеличились бронепробиваемость и дальность стрельбы, маршевая скорость полета осталась практически без изменений. Как «Конкурс», так и «Фагот» вращались в полете для компенсации эксцентриситета двигателя.
ПТРК “ Конкурс “
Комплекс принят на вооружение в самоходном варианте с боевой машиной 9П148 и в переносном варианте в январе 1974 г. как средство противотанковых батарей мотострелковых полков, мотострелковых и танковых дивизий, в 1979 г. — в самоходном варианте на БТР-РД «Робот» (для ВДВ).
БТР-РД “ Робот “
Кроме России комплекс разных модификаций состоит на вооружении сухопутных сил Афганистана, Болгарии, Венгрии, Индии, Иордании, Ирана, Северной Кореи, Кувейта, Ливии, Никарагуа, Перу, Польши, Румынии, Сирии, Вьетнама, Финляндии.
ПТРК 9к113 «Конкурс» предназначен для поражения современной бронетанковой техники, других бронированных целей противника, подвижных и неподвижных, разрушения фортификационных укреплений, уничтожения огневых средств и точек на удалении до 4 км.
Состав самоходного комплекса:
- На боевой машине 9П148:
- боевая машина 9П148 на базе БРДМ-2;
- ПТУР 9М113 или 9М113 и 9М111М;
- выносная пусковая установка 9П135М.
- На 6 боевых машин (противотанковый взвод) положена одна контрольно-проверочная машина 9В871.
- На боевой машине БТР-РД «Робот»:
- боевая машина на базе БТР-Д;
- ПТУР 9М113 и ПТУР 9М111М;
- две выносных пусковых установки 9П135М-1.
Состав переносного комплекса:
- переносная пусковая установка 9П135М, вьюк №1 массой 22,5 кг;
- две ПТУР 9М113 в ТПК.
Противотанковая управляемая ракета 9М113
Противотанковая управляемая ракета 9М113:
длина контейнера — 1260 мм, ракеты (с вышибной установкой) — 1165 мм,
калибр ракеты — 135 мм, размах крыльев — 468 мм, масса переносной ПУ — 22 кг, ракеты 9М113 — 14.5 кг,
в ТПК — 25,3 кг, боевая часть — 2,7 кг, кумулятивная, бронепробиваемость (под углом 60°) — 250 мм,
дальность стрельбы — 7574000 м, средняя скорость полета — 208 м/с,
время полета на максимальную дальность – 2с скорострельность — 2-3 в/м.

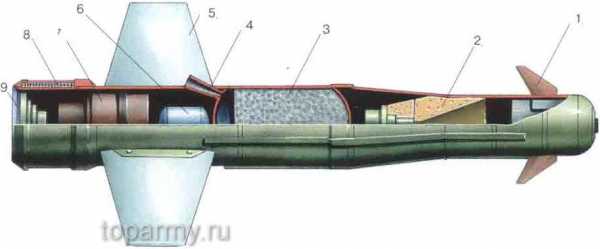

На рисунке:
1 — аэродинамические рули; 2 — кумулятивная боевая часть;
3 — твердотопливный двигатель; 4 — сопло; 5 — крылья;
6 — гироскопический блок системы управления; 7 — батарея;
8 — катушка с проводом; 9 — источник излучения
Противотанковая управляемая ракета 9М113М:
дальность стрельбы — днем 75-4000 м, ночью 75-2500 м, длина контейнера — 1263 мм, длина ракеты — 1260 мм,
Боевая часть тандемно-кумулятивная, бронепробиваемость по нормали — 800 мм, под углом 60° к нормали — 300 мм,
преодоление динамической защиты обеспечивается, техническая скорострельность — 3 в/мин.
На рисунке:
1 — предзарядтандемной боевой части; 2 — воздушно-динамический привод полуоткрытого типа с лобовым воздухозаборником;
3 — аэродинамические рули; 4 —основной заряд тандемной боевой части;
5 —двигательная установка; 6 — гироскопический блок;
7 — крылья; 8 — батарея; 9 — система управления;
10 — катушка с проводом; 11 — источник излучения
Снаряд 9М113 скомпонован по аэродинамической схеме «утка», т.е. аэродинамические рули размещены впереди центра тяжести снаряда. Управляющая сила, обеспечивающая маневр снаряда, создается за счет поворота аэродинамических рулей. В целях стабилизации на траектории снаряд в полете вращается. Вращение снаряда в полете обеспечивается лопастями и соплами, установленными под углами 2° и 9° соответственно к продольной оси снаряда.
Система управления снарядом в полете — полуавтоматическая с передачей команд на снаряд по проводам. Принцип полуавтоматического управления заключается в том, что оператор с момента вылета снаряда из контейнера до момента поражения цели удерживает перекрестие сетки оптического визира на цели, при этом снаряд автоматически удерживается на линии визирования. Местонахождение снаряда определяется по инфракрасному излучению лампы-фары.
Бортовая аппаратура управления состоит из катушки, проводной линии связи, блока управления, координатора, блока рулевого привода и лампы-фары. Вся аппаратура размещена в аппаратурном отсеке, за исключением блока рулевого привода, расположенного в головной части снаряда.
Координатор 9Б61 представляет собой гироскоп с тремя степенями свободы, который обеспечивает согласование команд управления, вырабатываемых наземной аппаратурой управления в системе координат пускового устройства, с системой координат вращающегося снаряда.
Блок рулевого привода предназначен для управления снарядом в полете по курсу и тангажу с помощью аэродинамических рулей. Он представляет собой электромагнитный механизм с поворотными якорями, на которых установлены аэродинамические рули.
Лампа-фара является электрическим источником инфракрасного светового излучения и предназначена для определения положения снаряда относительно линии визирования. Она расположена в аппаратурном отсеке в каркасе катушки проводной линии связи.
Снаряд 9М113 имеет кумулятивную боевую часть 9Н131, которая выполнена в виде боевого отсека, расположенного между блоком рулевого привода и разгонно-маршевой двигательной установкой, и состоит из корпуса, кумулятивного заряда и предохранительно-детонирующего механизма.
Дальность стрельбы — 75-4000 м. Боевая часть 9Н131 — кумулятивная, массой 2,7 кг. Бронепробиваемость — 250 мм при 60°, 560 мм при 90°. Система управления — полуавтоматическая по проводам. Вероятность попадания — 0,9. Скорость полета: средняя — 208 м/с., максимальная — 250 м/с. Время полета на максимальную дальность — 20 с. Масса: ракеты — 14,58 кг, ТПК с ракетой — 25,3 кг. Размеры ракеты: калибр — 135 мм, длина — 1165 мм, размах крыла — 468 мм. Размеры ТПК: длина — 1263 мм, ширина — 188 мм, высота — 230 мм.
Боевая машина 9П148
Для ПТРК на базе БРДМ-2 была создана боевая машина 9П148. На ПУ боевой машины находится пять контейнеров со снарядами 9М113. Всего же возимый боекомплект составляет 20 ракет (10 ракет 9М113 и 10 ракет 9М111М) или 15 ракет 9М113. Пакет направляющих может подзаряжаться боекомплектом расчетом в два человека без выхода из-за брони. Загрузка машины полным боекомплектом ракет 9М113 продолжается 15 минут.
После пуска стреляный контейнер автоматически сбрасывается.
В комплектацию машины входит выносная пусковая установка типа 9П135, которая вместе с боекомплектом может выноситься из боевой машины и использоваться независимо от неё. Прицел и наземная аппаратура управления являются едиными для использования в возимом и выносном вариантах.
Конструкция приводов наведения боевой машины 9П148 позволяет вести огонь по низколетящим малоскоростным самолетам и вертолетам, а также стрельбу на плаву по целям на берегу при форсировании водных преград. Угол горизонтального наведения 20°. Скорострельность на максимальную дальность 2-3 выстр./мин. Расчет боевой машины 2 человека.
База — БРДМ-2. Колесная формула — 8х8. Число ракет на ПУ — 5. Время: перехода в боевое положение — 25 с, перезаряжания — 1 мин 30 с., заряжания — 15 мин. Боевая масса — 7 т. Размеры: длина — 5750 мм, ширина — 2350 мм, высота — 2310 мм. Клиренс — 340 мм. Тип двигателя — карбюраторный ГАЗ-41. Мощность: максимальная — 140 л.с. Удельная мощность — 20,0 л.с./т. Запас топлива — 290 л. Скорость: максимальная — 95 км/ч, на плаву — 10 км/ч. Запас хода — 750 км. Преодолеваемые препятствия: подъем — 30 град., крен — 25 град, стенка — 0,4 м, ров — 1,22 м. Бронирование: лоб корпуса — 6-10 мм. Радиостанция — Р-123, с дальностью связи до 20 км. Оборудование — ТНА-2, ФВУ, средства пожаротушения.
Боевая машина БТР-РД «Робот»
База — БТР-Д. Вооружение — 2 7,62-мм курсовых пулемета ПКТ, боекомплект — 2000 патрон. 2 переносных пусковых установки 9П135М-1 (одна крепиться на машине, другая используется в выносном варианте). Общей боекомплект — 24 ракеты (12 ракет 9М113 и 12 ракет 9М111). Боевой расчет — 6 человек (командир машины, старший оператор, 3 оператора и механик-водитель). Боевая масса — 8,0 т. Размеры: длина — 5885 мм, ширина — 2630 мм, высота — 1650-2000 мм. Клиренс — переменный от 110 до 450 мм. Среднее удельное давление на грунт — 0,5 кг/см3. Тип двигателя — дизель 5Д20. Мощность: максимальная — 240 л.с., удельная — 30 л.с./т. Скорость: максимальная — 60 км/ч., по грунту — 35 км/ч, на плаву — 9-10 км/ч. Запас хода — 500 км. Преодолеваемые препятствия: подъем — 32-35 град., крен — 18 град, ров — 2 м, стенка — 0,7 м. Бронирование — противопульное: лоб — от 12,7-мм, борт — 7,62-мм пуль. ФВУ. ГО-27. Средства постановки дымзавес — ТДА, 4 81-мм ПУ 902В.
Оборудование: радиостанция Р-123М.

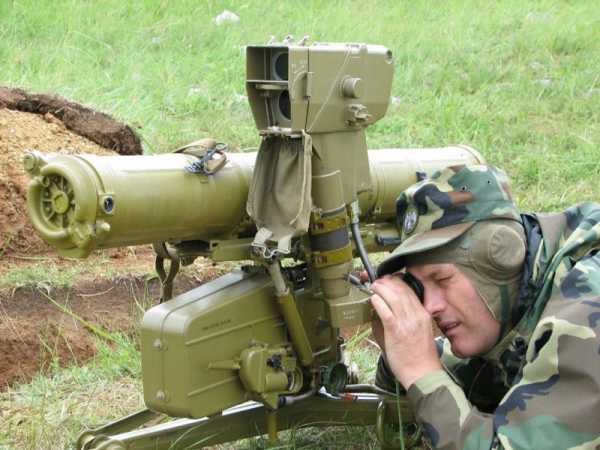

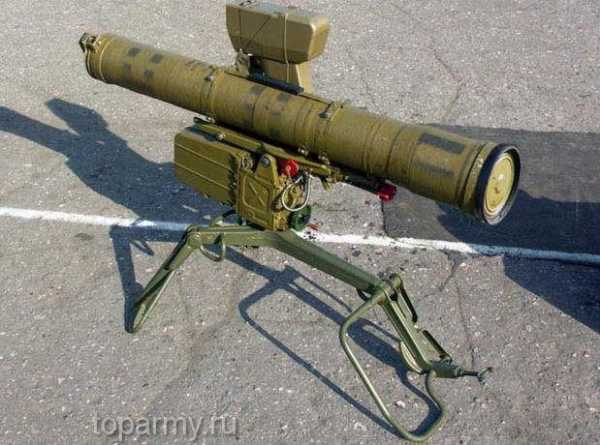

Переносная пусковая установка 9П135М
Состав: аппаратура управления 9С451М (аппаратный блок 9С474 и прибор наведения 9Ш119М1 (10х, 6о)) и механизм пуска 9П155 на станке 9П56М. Число ракет на ПУ — 1. Углы наведения: ГН — 360°, ВН — -5…+20°. Масса — 22,5 кг. Размеры в боевом положении: длина — 1263 мм, ширина — 770 мм, высота — 700 мм. Расчет — 3 человека. Скорострельность — до 3 пусков в минуту. Время перевода в боевое положение — менее 1 мин.
При стрельбе из боевой машины 9П148 оператор нажимает на пульте на кнопку ПУСК, при этом с блока питания аппаратуры управления машины 9П148 подается напряжение 12В постоянного тока на электровоспламенители бортового источника питания, второй наземной батареи блока питания и порохового заряда ротора координатора.
При стрельбе с пусковой установки 9П135М оператор нажимает на спусковой крючок механизма пуска, расположенного на пусковой установке, при этом в механизме пуска индуктируются импульсы напряжения, которые подаются на электровоспламенители бортового источника питания, второй наземной батареи блока питания и порохового заряда ротора координатора.
Дальнейшее взаимодействие элементов снаряда при пуске и в полете при стрельбе из боевой машины 9П148 и с пусковой установки 9П135М аналогично.
Через 0,2 с открывается передняя крышка контейнера, а затем срабатывает электровоспламенитель вышибной двигательной установки. Форс пламени поджигает пороховой заряд 9X180, и под давлением газов снаряд выбрасывается из контейнера с дульной скоростью не менее 64 м/с. На расстоянии 10-15 м от дульного среза контейнера происходит запуск разгонно-маршевои установки снаряда. Эта установка оснащена однокамерным двухрежимным реактивным твердотопливным двигателем. Двухрежимность достигается за счет геометрической формы порохового заряда 9X179.
После вылета снаряда из контейнера световое излучение лампы-фары попадает во входной зрачок оптико-механического координатора наземной аппаратуры управления, где преобразуется в электрический сигнал и в виде частотно-модулированного напряжения поступает в аппаратурный блок.
Аппаратурный блок автоматически вырабатывает управляющие напряжения по курсу и тангажу, пропорциональные величине линейного отклонения снаряда от линии визирования.
В ПТРК в дополнение к полуавтоматической системе управления введен режим ручной коррекции на конечном участке траектории для повышения точности стрельбы в условиях оптических помех. О наличии помех сигнализирует специальный индикатор.
Минимальная дальность стрельбы снарядом 9М113 определяется дальностью взведения взрывателя (около 75 м).
Ракеты типа «Конкурс» использовались в составе вооружения боевых машин пехоты БМП-1П и БМП-2, при этом боекомплект составлял четыре ракеты. На более легких БМД-2 и БМД-3 предусмотрена смешанная комплектация из одного «Конкурса» и двух «Фаготов».
Характеристики ракеты 9М113 | |
Система управления | полуавтоматическая по проводам |
Боевая часть | кумулятивная |
Дальность стрельбы, м: |
|
минимальная | 75 |
максимальная днём | 4000 |
максимальная ночью | 3500 |
Бронепробиваемость, мм: |
|
при угле встречи 60° | 250 |
при угле встречи 90° | 560 |
Скорость полёта, м/с: |
|
средняя | 208 |
максимальная | 250 |
Время полёта на максимальную дальность, с | 20 |
Масса боевой части, кг | 2,7 |
Масса ракеты, кг | 14,58 |
Масса ТПК с ракетой | 25,3 |
Размеры ракеты, мм: |
|
калибр | 135 |
длина | 1165 |
размах крыла | 468 |
Размеры ТПК, мм: |
|
длина | 1263 |
ширина | 188 |
высота | 230 |
|
|
Характеристики боевой машины 9П148 | |
База | БРДМ-2 |
Боевая масса, т | 7 |
Размеры, мм: |
|
длина | 5750 |
ширина | 2350 |
высота | 2310 |
Клиренс, мм | 340 |
Скорость максимальная, км/ч | 95 |
Запас хода, км | 750 |
Возимый боекомплект | 10 9М113 + 10 9М111М или 15 9М113 |
Число ракет на ПУ, шт | 5 |
Скорострельность, выстр/мин | 2-3 |
|
|
Характеристики боевой машины БТР-РД «Робот» | |
База | БТР-Д |
Боевая масса, т | 8 |
Размеры, мм: |
|
длина | 5885 |
ширина | 2630 |
высота | 1650-2000 |
Клиренс, мм | 110-450 |
Скорость максимальная, км/ч | 60 |
Запас хода, км | 500 |
Возимый боекомплект | 12 9М113 + 12 9М111М |
lemur59.ru
ПТРК конкурс | Лучшие армии мира Россия стратегия войны вооружение победы конфликты поражения
В январе 1974 г. на вооружение Советской Армии был принят самоходный ПТРК 9К113 «Конкурс», в состав которого входила боевая машина ПТУР 9П148. Она была разработана на базе БРДМ-2 (ГАЗ-41-08) и предназначалась для транспортировки, наведения и запуска противотанковых управляемых ракет.
ПТРК «Конкурс» — самоходный на базе ПТУР 9П148, и на переднем плане переносной
Её работа осуществлялась в несколько этапов. Первый из них — поиск и обнаружение, слежение за целями, а также для наблюдения за местностью. В это время машина переводилась из походного положения в боевое, осуществлялась подготовка электрооборудования целей к пуску, а также выбор направляющей для запуска ракеты. При переходе в следующий режим пуска — велось непрерывное наблюдение за целью через прибор 9Ш119М1 — производился запуск и управление. Затем машина переводилась в походное положение и перезарядка ракет производилась в режиме перезаряжания.
На пусковой установке могли устанавливаться до пяти транспортно-пусковых контейнеров с управляемыми ракетами 9М113 ПТРК «Конкурс». Масса одного контейнера составляла 26,5 кг Всего же возимый боекомплект состоял из 15 ракет 9М113 или 10 9М113 и 10 9М111, допускались и сочетания.
Противотанковая управляемая ракета 9М113 в разрезе 1 — аэродинамические рули; 2 — кумулятивная боевая часть; 3 — твердотопливный двигатель; 4 — сопло; 5 — крылья; 6 — гироскопический блок системы управления; 7 — батарея; 8 — катушка с проводом; 9 — трассёр
Загрузка полным боекомплектом продолжалась 15 минут. Основное отличие от ранее принятых на вооружение комплексов, пакет направляющих 9П148 мог подзаряжаться расчётом без выхода из машины. После пуска отстрелянный контейнер автоматически сбрасывался.
Пуск ракет производился только с места. Однако конструкция приводов наведения направляющих позволяла вести огонь и по низколетящим самолётам и вертолётам, а на плаву по целям на берегу и на воде. Угол горизонтального наведения пусковой установки составлял 20°. Скорострельность на максимальную дальность достигала 2-3 выстр./мин.
Пусковая установка с пятью направляющими и размещёнными на них ракетами 9М113 «Конкурс»
Расчёт комплекса ПТРК «Конкурс»— два человека: это водитель и командир-оператор. Для наблюдения за местностью, поиска и выбора цели рабочее место оператора оборудовалось двумя приборами наблюдения ТНГ10-170 и оптическим прицелом 9Ш119М1, имевшим угол обзора 5° и десятикратное увеличение.
Переговоры между членами экипажа осуществлялись через танковое переговорное устройство Р-124. Для осуществления дальней связи имелась радиостанция Р-123М. В боевых машинах, выпущенных с 1 октября 1988 г., устанавливалась радиостанция Р-173 с улучшенными эксплуатационными характеристиками.
В состав дополнительного вооружения входила выносная пусковая установка 9П135. Она вместе с боекомплектом могла выноситься из боевой машины и использоваться независимо от неё.
В комплект самоходного ПРТРК входила выносная пусковая установка 9П135
Управляемая ракета 9М113 «Конкурс» разрабатывалась на базе уже имеющейся 9М111 «Фагот» и была скомпонована по аэродинамической схеме «утка». Система управления в полёте — полуавтоматическая с передачей команд по проводам. Оператор с момента вылета ракеты из контейнера до момента поражения цели удерживал перекрестие сетки оптического визира на цели, при этом ракета автоматически выводилась на линию визирования. Местонахождение определялось по инфракрасному излучению её лампы-фары. В дополнение к полуавтоматической системе управления, для повышения точности стрельбы в условиях оптических помех, был введён режим ручной коррекции на конечном участке траектории. Минимальная дальность стрельбы ракетой 9М113 составляла около 75 м и определялась дальностью взведения взрывателя, максимальная — 4000 м.
Производство ПТРК Конкурс было организованно в 1974 г. на предприятии «Маяк» в Кирове, в последствии было передано в объединение «Тульский оружейный завод».
ПТРК «Конкурс-М» (9К113М) 1991 г
ПТРК 9К113 состояли на вооружении противотанковых батарей мотострелковых полков и отдельных истребительно-противотанковых артиллерийских дивизионов мотострелковых дивизий.
Боевые машины 9П148 поставлялись на экспорт в страны Варшавского Договора, Афганистан, Индию, Иорданию, Ирак, Иран, Кувейт, КНДР, Ливию, Сирию, Финляндию и другие. В Индии с 1989 г. 9П148 производился по лицензии.
Транспортно-пучковой контейнер от 9М111
С 1967 г. началась разработка машины управления войсковыми подразделениями, в том числе и комплексами ПТРК, на базе БРДМ-2 под индексом БРДМ-2У. Она предназначалась для командиров батальонного и полкового звена мотострелковых дивизий.

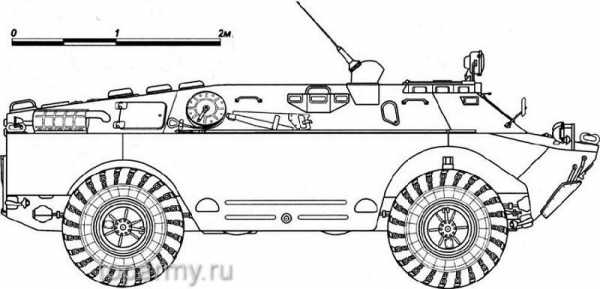

Машина управления БРДМ-2У

От линейной машины она отличалась отсутствием башни (на её месте имелся полукруглый люк), установкой радиостанции Р-123 и двух дополнительных — по одной на каждом борту. Внутри корпуса оборудовались рабочие места для офицера и радиста. Машина комплектовалась автономным генератором для питания электрооборудования на стоянке (позднее его установили в прямоугольном защитном кожухе позади люка на крыше корпуса) и аккумуляторной батареей повышенной ёмкости.
На более поздней версии БРДМ-2У сохранили башню с вооружением.
toparmy.ru
Противотанковый ракетный комплекс «Конкурс-М» | Энциклопедия оружия
Описание
Возимо-выносной противотанковый ракетный комплекс «Конкурс-М» предназначен для поражения современной бронетанковой техники, оснащенной динамической защитой, укрепленных огневых точек, подвижных и неподвижных малоразмерных наземных и находящихся на плаву целей, низколетящих вертолетов и т. п. в любое время суток и в сложных метеоусловиях.
Комплекс «Конкурс-М» был разработан в КБ Приборостроения, г. Тула.
Принят на вооружение в 1991 году.
Комплекс состоит из боевой машины 9П148 (носителя) с размещенной на ней пусковой установкой (ПУ) типа 9П135М1, боекомплекта управляемых ракет 9М113М. При необходимости ПУ и боекомплект могут быть быстро сняты и вынесены из боевой машины для ведения автономной стрельбы. Система управления ракетой — полуавтоматическая, с передачей команд по проводной линии связи. Боевой расчет — 2 человека.
На ПУ устанавливается визир 9Ш119М1 и тепловизионный прибор 1ПН65 или 1ПН86 – 1 «Мулат».
Для контроля ПУ, ракеты и тепловизора в процессе хранения и эксплуатации используется контрольно-проверочная аппаратура 9В812М-1, 9В811М, 9В974, единая с комплексом «Фагот». Ракета хранится в герметичном транспортно-пусковом контейнере (ТПК) в постоянной боеготовности.
В качестве боеприпасов могут использоваться ракеты противотанковых комплексов «Фагот» (9М111, 9М111М) и «Конкурс» (9М113). Действия оператора не изменяются при смене вида ракет.
В качестве носителей также используются бронированные колесные и гусеничные боевые машины: БМП-1, БМП-2, БМД, БТРД, БРДМ-2, МТ-ЛБ, легкие автомобили типа «джип», мотоциклы и другие носители.
Комплекс «Конкурс-М» является основой противотанковой обороны. Он приспособлен для десантирования на парашютно-десантных платформах. При преодолении носителями водных преград обеспечивается стрельба на плаву.
Иран начал серийное производство российской противотанковой ракеты 9М13 «Конкурс». Лицензия на производство ракеты «Конкурс» была продана Ирану в середине 90-х годов.
ТТХ
Тактико-технические данные | «Конкурс-М» |
Дальность стрельбы (днем), м | 75 – 4000 |
Дальность стрельбы (ночью), м | 75 – 2500 |
Длина контейнера, мм | 1263 |
Длина ракеты, мм | 1260 |
Калибр ракеты, мм | 135 |
Размах крыльев, мм | 468 |
Масса ракеты 9М113М, кг | 16,5 |
Масса ракеты в ТПК, кг | 26,5 |
Тип боевой части | тандемно-кумулятивная |
Бронепробиваемость, мм | 800 |
Бронепробиваемость под углом 60°С к нормали, мм | 300 |
Преодоление динамической защиты | обеспечивается |
Температурный диапазон применения,°C | ±50 |
Техническая скорострельность, выстр/мин | 3 |
Угол наведения пусковой установки 9П135М1 по горизонту | 360° |
Угол наведения пусковой установки 9П135М1 по по вертикали | +20°, -8° |
Дальность определения координат ПТУР, м | 4000 |
Увеличение визирного устройства 9Ш119М1 | 10 х |
Перископичность, мм | 300 |
Масса ПУ во вьюке, кг | 22,5 |
Гарантийный срок эксплуатации | 10 лет, из которых 3 года хранения в полевых условиях |
Гарантийный километраж, км | 15000 |
Тактико-технические данные | 1ПН86 – 1 «Мулат» |
Обеспечение работы комплекса 9К111М4 ночью, м | 2500 |
Поле зрения в режиме «Поиск цели» | 3,6° х7,2° |
Поле зрения в режиме «Распознавание» | 1,8° х3,6° |
Видимое увеличение | 1± 0,03 крат |
Непараллельность оптических осей визуального и приемного каналов | 60 угловых секунд |
Частота кадров, Гц | 25±5 |
Время выхода на режим после подключения баллона системы охлаждения, мин | 2 |
Время непрерывной работы с использованием одиночного носимого комплекта ЗИП в интервале температур от 20 °С до -20 °С, ч | 4,5 |
Потребляемый ток, А | 0,5 |
Технический ресурс (наработка на отказ), ч: | 250 |
Технический ресурс (ресурс до капитального ремонта), ч: | 1600 |
war-arms.info
Противотанковый ракетный комплекс «Конкурс» (9К113)
ПТРК «Конкурс» разработан в самоходном и переносном вариантах. В самоходной модификации в качестве базового взято модифицированное шасси БРДМ-2 с радиостанцией Р-123 и другим вспомогательным оборудованием и табельным имуществом. В переносном варианте использована пусковая установка 9П135 ПТРК «Фагот». Стрельба ведется управляемыми ракетами 9М113 «Конкурс» с кумулятивной боевой частью или 9М113М «Конкурс-М» с тандемной кумулятивной боевой частью. Первый кумулятивный заряд боевой части ракеты 9М113М инициирует подрыв динамической защиты, второй поражает основную броню. Бронепробиваемость этой ракеты достигает 750—800 мм. Обе ракеты имеют полуавтоматическую систему управления с передачей команд по проводам. Максимальная дальность стрельбы днем составляет 4000 м, при использовании модернизированной пусковой установки 9Ш35М с тепловизионным прицелом обеспечивается стрельба в ночных условиях на дальность до 2500 м.
В переносном варианте ПТРК «Конкурс» обслуживается расчетом из трех человек. Для переноски комплекса на поле боя в разобранном виде на треноге пусковой установки предусмотрены соответствующие скобы. При необходимости комплекс может быть разделен на три вьюка. Во время стрельбы оператор обычно располагается лежа, однако возможно ведение стрельбы и с колена.
Как и ПТРК «Фагот», комплекс «Конкурс» может использоваться для вооружения защищенных огневых комплексов типа «Горчак» при фортификационном оборудовании местности или устанавливаться на автомобилях повышенной проходимости типа «джип».
Имея боевую часть массой 2,5 кг, «Конкурс» весьма эффективен не только против танков, но и против других наземных объектов. Так, во время боевых действий в Чечне боевикам удалось уничтожить ракетой ПТРК «Конкурс» вертолет Ми-8, находившийся на взлетно-посадочной полосе. При этом погибли несколько высокопоставленных офицеров и генералов Министерства обороны Российской Федерации.
Оставить эмоциюНравится Тронуло Ха-Ха Ого Печаль Злюсь
4204warfor.me
http://rbase.new-factoria.ru/search/index7.htm А.В.Карпенко, С.М. Ганин «Отечественные авиационные тактические ракеты», «Бастион» N1, 2000г. В.Ильин. «Вестник Авиации и Космонавтики», 8-9, 1997.
ПТРК «КОНКУРС» К середине шестидесятых годов определилась необходимость создания нового самоходного противотанкового ракетного комплекса, предназначенного для замены состоявших на вооружении комплексов «Шмель» и «Фаланга». В 1966 г . Миноборонпром объявил конкурс на разработку возимого ПТРК второго поколения с полуавтоматическим управлением. Такой комплекс должен был составлять основу противотанковых средств полкового и дивизионного уровня, исходя из их применения, во взаимодействии с переносными батальонными ПТРК. В соответствии с поставленными задачами новый комплекс предназначался для поражения современных бронецелей на удалении до 4 км . Исходя из требуемого диапазона дальностей, для обеспечения малого полетного времени тактико-техническими требованиями военных задавалась сверхзвуковая скорость полета — порядка 450 м/с.
В отличие от коллектива коломенского Конструкторского бюро машиностроения, реализовавшего требования заказчика во всей их совокупности в комплексе «Штурм», конструкторы ЦКБ-14 (КБП) критически подошли к анализу целесообразности предложенных военными характеристик. Тульские конструкторы, стремясь максимально унифицировать свою новую разработку под шифром «Гобой», с разработанными ими же, батальонным комплексом 9К111 «Фагот», добились пересмотра тактико-технических требований, и в 1970 г . начали разработку по новым ТТТ, а проектируемый ПТРК получил обозначение «Конкурс». Прежде всего, конструкторы ЦКБ-14 отказались от создания сверхзвуковой ракеты. В результате им удалось создать вдвое более легкую ракету, чем в комплексе «Штурм», уменьшить мертвую зону, а также снизить стоимость за счет использования проводной линии передачи команд, неприемлемой для сверхзвуковой ракеты. Таким образом, по сравнению с применением сверхзвуковой ракеты, обеспечивался больший боекомплект боевой машины, ракета могла применяться с выносной пусковой установки, достигалась высокая степень боевой и эксплуатационной унификации с комплексом «Фагот». ПТРК «Конкурс» предназначался для поражения современной бронетанковой техники, других бронированных целей противника, подвижных и неподвижных, разрушения фортификационных укреплений, уничтожения огневых средств и точек. Состав комплекса: ПТУР 9М113 в ТПК, боевая машина 9П148, переносная пусковая установка 9П135М, КПМ 9В871 (на шасси ГАЗ-66) для технического обслуживания БМ 9П148. Кроме того, в комплексе «Конкурс» обеспечивалось применение ракет 9М111 и 9М111М комплекса «Фагот». Конструктивные решения по ракете 9М113 комплекса «Конкурс», в основном соответствовали отработанным в ракете 9М111 комплекса «Фагот», при существенно больших массо-габаритных характеристиках, обусловленных, в основном, необходимостью обеспечить вдвое большую дальность пуска. ПТУР 9М113 комплекса «Конкурс» построена по аэродинамической схеме «утка». В носовой части расположен блок рулевого управления с двумя рулями с электроприводом, за ним — кумулятивная БЧ с индексом 9Н131, далее аппаратурный отсек (гироскоп, раскладчик команд, аккумуляторная батарея, безынерционная катушка с проводом). Хвостовую часть занимают разгонно-маршевая двигательная установка, на корпусе которой закреплены четыре трапециевидных складных крыла, и источник ИК излучения (лампа-фара). В полете, ракета вращается вокруг продольной оси (5 — 7 оборотов в секунду). Наведение на цель полуавтоматическое, по водостойкой проводной линии связи (масса провода для стрельбы на 4000 м — 740 грамм ). Для комплексов «Фагот» и «Конкурс» обеспечивалось задействование резервного режима ручного наведения, используемого в условиях применения противником оптических помех для срыва автоматического сопровождения ракеты по бортовому источнику света. Важным элементом комплекса «Конкурс» стало создание боевой машины 9П148 на шасси БДРМ-2 (ГАЗ-41-06). БМ оборудовалась поднимаемой пусковой установкой на пять ракет в транспортно-пусковых контейнерах. Пуск обеспечивался только с неподвижной позиции. После пуска контейнер отстреливался. Перезаряжание производилось за полторы минуты без выхода расчета из боевой машины. Боевая машина 9П148 также комплектовалась выносной пусковой установкой 9П135М, аналогичной принятой для комплекса «Фагот».
9П148
Боевая машина была оборудована радиостанцией Р-123, с дальностью связи до 20 км , навигационной аппаратурой ТНА-2, ФВУ, средствами пожаротушения. Корпус машины имеет противопульное бронирование (толщина стальной брони в лобовой части 6 — 10 мм ). 9П148 способна преодолевать препятствия: подъем — 30°, вертикальная стенка — 0,4 метра , ров шириной — 1,22 м . На вооружение комплекс «Конкурс» был принят в январе 1974 г . как средство противотанковых батарей мотострелковых полков, мотострелковых и танковых дивизий. Кроме самоходного и переносного варианта комплекса, им были оснащены практически все боевые машины Сухопутных войск и ВДВ. ПТРК «Конкурс» применялся в составе вооружения боевых машин пехоты БМП-1П и БМП-2, с боекомплектом из четырех ракет. На боевых машинах десанта БМД-2 и БМД-3 предусматривалась смешанная комплектация из одной ракеты комплекса «Конкурс» и двух комплекса «Фагот». Пуск ракет «Конкурс» и «Фагот» проводился с установок, закрепленных на крыши башни БМП или БМД. Кроме того, ПТУР «Конкурс» могли входить в состав истребителя танков БТР-РД «Робот». Также была проработана возможность размещения на шасси автомобиля УАЗ-469. ПТУР 9М113 использована в индийском ПТРК «Пламя».
БМП — 1М
В США и НАТО комплексу «Конкурс» было присвоено наименование AT-5 SPANDREL. С созданием «Конкурса» Советская Армия получила противотанковый комплекс, по ряду показателей превосходящий наиболее совершенные зарубежные аналоги тех же лет – MILAN и HOT, хотя и отличающиеся от них несколько большими массогабаритными показателями. Разработка комплексов стала несомненным достижением тульского КБП в области противотанкового вооружения, проложившим ему дорогу к лидирующему положению в данной отрасли.
ТТХ САМОХОДНОГО ПТРК «КОНКУРС»
|
btvt.narod.ru
📌 Конкурс (ПТРК) — это… 🎓 Что такое Конкурс (ПТРК)?
- Конкурс (ПТРК)
Ракета 9М113
9М113 «Конкурс» (по классификации НАТО — AT-5 Spandrel) — советский самоходный противотанковый ракетный комплекс.
Был разработан в КБ Приборостроения, г. Тула. Предназначен для поражения танков, инженерных и фортификационных сооружений. Комплекс принят на вооружение в январе 1974 года. Комплекс устанавливался на шасси БДРМ-2.
В последствии была разработана модефикация 9K111-1 Конкурс-М с улучшенными характеристиками.
ТТХ
- Дальность стрельбы — 75-4000 м
- Стартовый вес ракеты, кг 14,5
- Вес ракеты в ТПК, кг 25,3
- Скорость полета ракеты м/с 208
- Бронепробиваемость (под углом 60°), мм 250
