Комплекс верба – Российский ПЗРК «Верба»: история создания, описание и характеристики

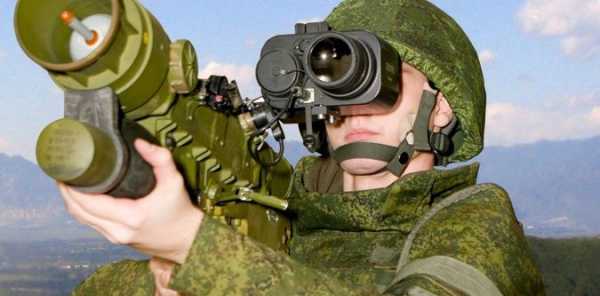

Главной особенностью зенитной управляемой ракеты комплекса 9М336 ПЗРК «Верба» стала новая головка самонаведения, также ракета получила новый приборный отсек. ГСН ракеты –следящая пассивная трехспектральная, она работает в ближнем и среднем инфракрасных, а также в ультрафиолетовом диапазонах, трехспектральная малогабаритная ГСН впервые появилась в ракетах отечественных ПЗРК. Новая головка самонаведения обеспечивает хорошую селекцию ложных тепловых целей с мощным тепловым излучением. Благодаря этому, ракета еще на подлете к цели в состоянии отличить вертолет или самолет противника от выпущенных ими тепловых «ловушек», сделав правильный выбор. По заверениям производителя, за счет повышения чувствительности головки самонаведения зона захвата и поражения типовых воздушных целей выросла в 2,5 раза по сравнению с предыдущим ПЗРК «Игла-С». К важным преимуществам нового комплекса относят высокую вероятность поражения воздушных целей даже с небольшим излучением типа БПЛА и крылатых ракет.

Комплекс «Верба» является еще одним шагом в направлении создания гиперспектральных ПЗРК. «Стрела-2» была моноспектральной (ГСН работала на одной длине волны), «Игла» и «Игла-С» –двухспектральными, «Верба» стала трехспектральной. Движение вперед в области разработки ПЗРК очевидно, отмечал генеральный конструктор АО «НПК «КБМ» Валерий Кашин в интервью «Независимому военному обозрению». Также Кашин отметил, что ПЗРК «Стрела-2» имел один приемник (площадку), «Игла» – две площадки, «Верба» – девять площадок фотоприемника, в следующих переносных комплексах их будет еще больше. Развитие ПЗРК идет к получению образа цели. Это будет достижимо за счет перспективных монофотонных технологий, которые позволяют облучать воздушную цель волнами длиной 0,3 микрона и получать уже не просто точку нахождения цели, а образ цели.

Боевая часть ЗУР 9М336 – осколочно-фугасная с неконатактно-контактным взрывателем. Как и в комплексе «Игла-С», в ракету внедрен неконтактный датчик цели с сохранением контактного взрывателя, их совместная работа под условия встречи с воздушной целью была оптимизирована. В системе наведения зенитной ракеты была сохранена схема, предполагающая смещение ЗУР при подлете к воздушной цели к наиболее уязвимым частям летательного аппарата, а также принцип детонации остатков топлива двигателя, который ранее уже был использован в ПЗРК «Игла-С».

Переносной комплекс «Верба» может использоваться военнослужащими в любых географических зонах планеты, в том числе в морских и горных условиях, в широком температурном диапазоне от -50 до +50 градусов Цельсия. Для большей эффективности боевого использования переносной комплекс может быть укомплектован средствами распознавания, обнаружения, управления огнем и целеуказания. В состав комплекса может дополнительно входить компактная РЛС, устойчивая к помехам, речь идет о малогабаритном радиолокационном обнаружителе целей 1Л122 «Гармонь». Для использования «Вербы» в ночных условиях в состав комплекса может вводиться специальный съемный прицел ночного видения 1ПН97М «Маугли-2М».

РЛС «Гармонь» предназначена для обнаружения различных типов воздушных целей, их автоматического сопровождения и выдачи необходимой стрелку информации по трассам. Использование в конструкции РЛС фазированной антенной решетки (ФАР) размером 1200х800 мм является характерной особенностью «Гармони», положительно влияющей на параметры ее работы. Вертикальный обзор обеспечивается электронным сканированием, а горизонтальный – механизмом поворота антенны. В зависимости от модификации данная РЛС в состоянии обновлять данные о воздушных целях с темпом от 2 до 10 секунд, что обуславливается скоростью поворота антенной решетки. РЛС 1Л122 «Гармонь» обеспечивает надежный поиск воздушных целей на дальности до 40 км. Станция обеспечивает круговой обзор по азимуту и слежение за сектором в пределах углов места от -5 до +45 градусов. Максимальная скорость обнаруживаемых воздушных целей составляет 700 м/с. Координаты воздушных целей «Гармонь» определяет с точностью до 100 метров по дальности, до 30’ по азимуту и до 1°30’ по углу места. Существует возможность работы РЛС и в условиях использования противником активных и пассивных помех. В случае использования в качестве мобильной системы РЛС она комплектуется системой управления и контроля в виде средств связи и защищенного компьютера-ноутбука.

РЛС 1Л122 «Гармонь»

Специально для оснащения пункта управления командира взвода стрелков-зенитчиков переносных комплексов российскими разработчиками был создан переносной модуль управления огнем (ПМУО), получивший индекс 9С933. Он входит в состав комплекта средств автоматизации (КСА) «Барнаул-Т», предназначенного для автоматизации процесса действий отделения стрелков-зенитчиков ПЗРК и повышения эффективного управления вооружением. Данный модуль выполнен в форме стандартного армейского ранца, который буквально за пару минут можно развернуть в полноценное автоматизированное рабочее место командира. Аппаратура, входящая в состав данного модуля, обеспечивает обмен данными с вышестоящими КП, сопровождение воздушных целей по информации, поступающей от внешних РЛС, общение со стрелками-зенитчиками, целеуказание, а также прием и формирование донесений о выполнении поставленных задач. Переносной модуль управления огнем 9С933 обеспечивает одновременное решение огневых задач по 15 разным воздушным целям. Модуль позволяет его оператору оперативно получать информацию о складывающейся в заданном секторе стрельбы воздушной обстановке, выводит на экран компьютера всю информацию о траектории воздушных целей, в автоматическом режиме осуществляет целеуказание и постановку огневых задач стрелкам-зенитчикам ПЗРК с учетом их готовности к выполнению задачи и местоположения на местности.

Помимо данного модуля российскими конструкторами также был создан Комплекс средств автоматизации отделения стрелков-зенитчиков (КСАС), получивший индекс 9С935 и также входящий в состав КСА «Барнаул-Т». Данный комплекс предназначен для оснащения отделений стрелков-зенитчиков ПЗРК, повышения эффективности управления оружием при любых условиях боевой обстановки и координации их действий. Элементы комплекса размещаются на защитном шлеме и носимом жилете стрелка, для того чтобы не снижать маневренные возможности отделений и взводов стрелков-зенитчиков.

Зенитная управляемая ракета 9М336 комплекса «Верба» может применяться не только для ведения огня с плеча, но и как современное межвидовое унифицированное боевое средств борьбы с различными воздушными целями при размещении на разных типах носителей: воздушного, наземного и морского базирования. К примеру, уже на международном военно-техническом форуме «Армия-2016» широкой публике были представлены машина разведки и управления командира взвода (МРУК) и боевая машина отделения (БМО) из состава комплекса «Гибка-С». БМО данного комплекса может использовать как новейшие российские ПЗРК «Верба», так и ПЗКР «Игла-С». В боекомплекте машины 8 зенитных ракет. Четыре из них помещены на пусковой установке, остальные в салоне. Работа БМО была максимальным образом автоматизирована. Боевая машина отделения может работать как в автономном режиме, так и под управлением командных пунктов из состава базового комплекса КСА «Барнаул-Т».

Боевая машина отделения (БОМ) комплекса «Гибка-С»

Машина разведки и управления командира взвода предназначена для автоматизированного управления действиями отделений стрелков-зенитчиков российских ПЗРК. В составе данной машины имеется малогабаритная РЛС 1Л122 «Гармонь». Возможности МРУК позволяют ей оперативно взаимодействовать с вышестоящими КП и управлять четырьмя отделениями стрелков-зенитчиков или шестью подчиненными боевыми машинами, оснащенными комплексами средств автоматизации 9С935. Гарантированная дальность связи машин МРУК с БМО составляет 8 км во время движения и 17 км во время стоянки. Обе машины и МРУК, и БМО выполнены на базе бронеавтомобиля «Тигр».

Тактико-технические характеристики ПЗРК «Верба»:
Дальность поражаемых целей – от 500 до 6000 (6500) м.
Высота поражаемых целей – от 10 до 3500 (4500) м.
Скорость поражаемых целей – до 400 м/с (на встречных курсах), до 320 м/с (на догонных курсах).
Диаметр корпуса ракеты – 72 мм.
Боевая масса комплекса – 17,25 кг.
Тип головки самонаведения – следящая пассивная трёхспектральная.
Боевая часть – осколочно-фугасная.
Масса боевой части – 2,5 кг.
Время перевода боевых средств из походного положения в боевое – не более 12 секунд.
Диапазон рабочих температур – от -50 до +50 °С.

alex-news.ru

Российские войска получают новый ПЗРК «Верба»

Войска начали получать новейшие переносные зенитные ракетные комплексы (ПЗРК). Первыми новое оружие освоят военнослужащие зенитного полка Ивановского соединения воздушно-десантных войск. Именно это подразделение получило первые серийные ПЗРК новой модели 9К333 «Верба». В дальнейшем этот зенитный комплекс будет поставляться в части других полков и дивизий.

На прошлой неделе министерство обороны РФ сообщило о начале поставок в войска новейших ПЗРК 9К333 «Верба». В новом комплексе используются несколько оригинальных технических решений, благодаря которым бойцы сухопутных войск смогут с большей эффективностью атаковать летательные аппараты противника и осуществлять противовоздушную оборону подразделений. Насколько известно, в зенитном комплексе «Верба» используются некоторые идеи, заимствованные у предыдущих отечественных ПЗРК, а также новые предложения, призванные повысить характеристики системы.

Первые сообщения о разработке нового переносного зенитного ракетного комплекса «Верба» появились в 2008 году. К этому времени коломенское КБ машиностроения, традиционно занимающееся разработкой подобных систем, закончило основные конструкторские работы и провело ряд предварительных испытаний. В дальнейшем информация о новом ракетном комплексе публиковалась нечасто и была крайне скудной.

Утверждалось, что ПЗРК «Верба» может быть принят на вооружение в 2008-2009 году, однако позже эти сроки неоднократно сдвигались. Так, в 2011 году стало известно о проведении войсковых испытаний и грядущем принятии системы на вооружение, а также о планируемых закупках серийных ПЗРК. Тем не менее, до конца 2011 года армия так и не приняла новый комплекс на вооружение. Министерство обороны сообщило о начале поставок систем «Верба» только в конце мая 2014 года.

Отрывочная информация, оглашавшаяся в последние годы, позволяет составить общее представление о новом зенитном ракетном комплексе. Известно, что ракета 9М336 комплекса 9К333 «Верба» оснащена новой инфракрасной головкой самонаведения (ГСН). Для повышения характеристик ракета имеет трехдиапазонную ГСН. Это означает, что в составе ГСН имеются три отдельных фотоприемника, работающие в разных диапазонах. Сопоставление информации с них позволяет автоматике определить положение летательного аппарата противника и отсеять тепловые сигналы ложных целей. Подобный алгоритм работы используется головками самонаведения ракет ПЗРК «Игла», однако они имеют только два канала.

Как следует из имеющихся данных, использование трехдиапазонной головки самонаведения обеспечивает большую стойкость к помехам в сравнении с существующими ракетами, оснащенными двухдиапазонной ГСН. Благодаря этому ракета 9М336 должна быть менее подвержена воздействию различных средств оптико-электронного противодействия или пиротехнических ложных тепловых целей.

По некоторым данным, ракета 9М336 получила новый твердотопливный двигатель, который обеспечивает более высокие летные характеристики и боевые возможности в сравнении с боеприпасами предыдущих отечественных переносных зенитных комплексов. Согласно некоторым оценкам прошлых лет, ПЗРК «Верба» должен иметь большую дальность и высоту поражения целей, чем существующие системы семейств «Стрела» и «Игла». Таким образом, дальность стрельбы должна превышать 6 км, а максимальная высота поражения цели быть больше 3,5-4 км.

Вместе с новыми переносными зенитными комплексами подразделение ВДВ получило аппаратуру новой автоматизированной системы управления (АСУ). Утверждается, что новая АСУ для зенитных подразделений позволяет до десяти раз уменьшить время, необходимое для атаки цели. Пресс-служба военного ведомства приводит слова командира зенитного ракетного полка Ивановского соединения ВДВ А.Мусиенко, согласно которым до недавнего времени от обнаружения цели старшим начальником до пуска ракеты стрелком-зенитчиком могло пройти до 3-5 минут. При использовании новой АСУ этот срок сокращается почти в десять раз.

Новая АСУ для зенитчиков позволяет производить обнаружение воздушной цели, определять ее скорость, высоту и направление полета, а затем распределять найденные цели между стрелками-зенитчиками с учетом их расположения. Благодаря этому в работе зенитного подразделения почти полностью исключаются инциденты, связанные с человеческим фактором, в том числе атака дружественного самолета или вертолета. Кроме того, растет общая эффективность работы противовоздушной обороны и, как следствие, падает расход боеприпасов.

Новейшие переносные зенитные ракетные комплексы 9К333 «Верба» и АСУ для подразделений, вооруженных ими, пока поставлены только зенитчикам Ивановского соединения ВДВ. В будущем новое вооружение и оборудование будет поставляться другим подразделениям вооруженных сил.

/Кирилл Рябов, topwar.ru/

army-news.ru

ПЗРК Верба фото, видео, описание, характеристики

Российский переносной зенитный ракетный комплекс 9К333 Верба находится на вооружении нашей армии с 2014 года и превосходит зарубежные аналоги по совокупности характеристик.

Впервые его поставили в вооруженные силы в 2014 году, а публично показали на форуме Армия 2015, взяв на вооружение в этом же году.

Создание

Впервые о новом оружии заговорили в 2008 году. Стало известно, что конструкторское бюро машиностроения по опытно-конструкторским работам «Верба» приступило к разработке ПЗРК 4 поколения, способного эффективно работать в условиях оптического противодействия.

Если у предшественников вроде Стрела-2 и Игла применялись моноспектральная и двухспектральная головки наведения соответственно, то для Вербы создали трёхспектральную, сканирующую в ультрафиолетовом, ближнем инфракрасном и среднем инфракрасном диапазонах.

Особенности

Комплекс имеет 9 площадок фотоприемника, посылающих к цели волны длиной 0,3 микрона. Благодаря оптической головке самонаведения, сканирующую в трёх спектрах, комплекс способен поражать малоразмерные цели со слабым тепловым излучением, к примеру, беспилотные летательные аппараты и крылатые ракеты.

Благодаря одновременному анализу диапазонов, комплекс имеет повышенную дальность захвата цели, успешнее различает основную и ложные цели, лучше защищён от пиротехнических помех.

Также при создании акцент сделали на улучшение качества и надёжности при нетребовательности к обслуживанию. Например, головка самонаведения перестала нуждаться в периодическом охлаждении азотом.

Конструкция

В составе Вербы находится ракета 9М336 и пусковой механизм 9П521. Кроме этого в него входят средства опознавания «свой-чужой» 1Л129В, передвижной контрольный пункт 9В861, радиолокационный обнаружитель 1Л122, модуль планирования 9С931, модуль управления огнём 9С933 для бригадного или монтажный комплект 9С933-1 для дивизии, средства автоматизации 9С935.

Благодаря максимальной автоматизации возможно обнаружение групповых воздушный целей и автоматическое распределение их между зенитными комплексами с передачей всех необходимых параметров полёта, а развёртывание и готовность к стрельбе осуществляется за 8 секунд.

Характеристики

Комплекс предназначен для уничтожения находящихся высоте от 10 до 3500 метров и дистанции от 500 до 6000 метров одиночных и групповых целей в любое время суток. Допускается скорость цели до 400 м/сек, если стрельба ведётся навстречу и до 320 м/сек, если стрельба ведётся вдогонку, при этом цель может маневрировать с перегрузками до 8 единиц.

Благодаря автоматизации и небольшому размеру ракет, возможно оборудование почти любых лёгких транспортных средств ракетами 9М336.

На вооружении

Первые 4 образца Вербы получили солдаты зенитного полка Ивановского соединения в конце мая 2014 года. Сейчас комплекс стоит на вооружении зенитного полка 98 гвардейской дивизии и мотострелковой бригады Восточного округа.

Эпилог

Комплекс обладает в примерно 2 раза меньшим весом чем отечественные и зарубежные аналоги, при этом оборудована более сокрушительной боевой частью и сверхсовременной трёхспектральной головкой самонаведения. Это делает её самым совершенным ПЗРК на данный момент.

tanksdb.ru

ПЗРК «Верба» сбивает крылатые ракеты и беспилотники

В Российскую армию начал поступать новый переносной зенитный ракетный комплекс «Верба», разработанный коломенским КБ машиностроения, входящим в холдинг «Высокоточные комплексы». Комплекс, по эффективности которому нет равных в мире, способен поражать в том числе такие цели, как крылатые ракеты и беспилотные летательные аппараты.

Государственные испытания комплекса завершились в 2011 году. На сегодня «Вербой» вооружены дивизия ВДВ и мотострелковая бригада Восточного округа. Военные, которые уже ознакомились с новым комплексом, говорят, что лучшего ПЗРК в мире не существует. «Верба» имеет непревзойденные дальность обнаружения цели и зону поражения.

По своим тактико-техническим характеристикам комплекс 9К333 «Верба» превосходит находящиеся на вооружении российских Вооруженных сил переносные ЗРК 9К310 «Игла-1», 9К38 «Игла», 9К338 «Игла-С», а также их зарубежные аналоги — американский Stinger-Block-I и китайский QW-2.

«Верба» — новое поколение ПЗРК. Ее улучшенные характеристики базируются на применении принципиально новой головки самонаведения — трехспектральной (у «Иглы-С» используется двухспектральная) и нового приборного отсека. Многократно увеличена чувствительность оптической головки самонаведения (ОГС), повышена ее помехозащищенность. В результате существенно расширилась зона поражения целей и увеличилась эффективность применения комплекса на больших дальностях.

Одно из главных достоинств «Вербы» — высокая вероятность поражения малоизлучающих целей: крылатых ракет, беспилотных летательных аппаратов. Это те летающие объекты, которые трудно обнаружить, но еще труднее их сбить.

В состав комплекта комплекса входят: — ракета 9М336, — пусковой механизм 9П521, — наземный радиолокационный запросчик «свой — чужой» 1Л229В, — подвижный контрольный пункт 9В861, — малогабаритный радиолокационный обнаружитель 1Л122, — модуль планирования 9С931, — модуль разведки и управления 9С932−1, — переносной модуль управления огнем 9С933 (в бригадном комплекте), — встроенный монтажный комплект 9С933−1 (в дивизионном комплекте), — комплект средства автоматизации стрелка-зенитчика 9С935, — учебно-тренировочные средства.

Значительно улучшились качество, надежность комплекса, упростилось его техническое обслуживание. Отпала необходимость проводить в войсках периодические проверки с охлаждением головки самонаведения азотом. Это дало возможность отказаться от дополнительной аппаратуры, хранилищ с азотом, сэкономить людские ресурсы. В то же время сохранена высокая преемственность с предыдущими комплексами в части боевой работы, эксплуатации, проведения технического обслуживания и обучения.

www.popmech.ru

ПЗРК » Верба » | lemur59.ru

                                              ПЗРК “ Верба “

Переносной зенитный ракетный комплекс (ПЗРК). Разработан КБ Машиностроения (г.Коломна). В 2007 г. комплекс прошел летно-конструкторские испытания. По состоянию на 2008 г. планировалось принятие на вооружение до конца года. Государственные испытания планировалось провести в 2009-2010 г.г. Войсковые испытания на стадии ОКР начаты на полигоне 726-го учебного центра сухопутных войск в г.Ейск Краснодарского края 9 июня 2011 г. В течение 2011 г. планируется завершить ОКР по созданию комплекса и закупить в рамках заказа на 2011 г. 250 ПЗРК для сухопутных войск. Квалификационные испытания ПЗРК успешно завершены весной 2014 г.

 В 2012 г. на предприятиях кооперации по производству ПЗРК начато переоснащение производства для выпуска комплексов 9К333. В частности работы по переоборудованию велись в КБ машиностроения в части изготовления атвоматизированных проверочных стендов. В 2012 г. начато производство ракет 9М336 на производстве №21 завода им.Дегтярева (г.Ковров), где, вероятно, ведется производство и ПЗРК 9К333. Первая серийная партия ЗУР 9М336 выпущена в мае 2014 г..
В начале июня 2014 г. в СМИ появилась информация о первых поставках ПЗРК «Верба» в зенитный полк 98-й дивизии ВДВ ВС России (Ивановская область), которые состоялись в конца мая 2014 г.

Макеты ПЗРК (сверху-вниз) «Верба “, «Игла-С», «Игла» и «Игла-1» как часть экспозиции конференции «Проблемы теории и практики развития войск ПВО СВ в современных условиях», г.Смоленск, июнь 2013 г.

Система управления и наведение — ракета оснащена новой оптической трехдиапазонной ГСН.
Двигатель — РДТТ
ТТХ ПЗРК:
Масса БЧ — 1.5 кг
Дальность действия — 500-6400 м
Высота поряжения — 10-4500 м
Скорость цели — до 500 м/с
Время реакции ПЗРК — до 8 с
Статус: Россия

—                    2011 г. 9 июня — начало государственных испытаний ПЗРК ан полигоне в г.Ейск.
— 2011 г. 26 июня — 09 июля — в ходе проведения Государственных испытаний комплекса 9К333 в интересах Министерства обороны России, поражена воздушная мишень Е95М средствами комплекса. Обеспечение мишенной обстановки производилось на испытательном полигоне ФГУ 3 ЦНИИ в период с 26.06.-09.07.2011г. В ходе работ произведено 2 полета.
— 2012 г. — начало серийного производства ЗУР и ПЗРК.
— 2014 г. конец мая — первые ПЗРК «Верба» поставлены в зенитный полк 98-й дивизии ВДВ ВС России (Ивановская область).
— 2014 г. 06 июня — под г.Славянском (Украина) сбит самолет Ан-26 (вероятней — Ан-30, прим. MilitaryRussia), который по некоторым данным осуществлял корректировку действия ВС Украины по проведению контртеррористической операции в г.Славянск. 7 июня украинская информационная группа распространила следующее заявление: «По оперативным данным группы «Информационное Сопротивление», самолет Ан-26, сбитый вчера над Славянском террористами, был поражен из новейшего российского ПЗРК 9К333 «Верба».

                                                                                                       АН-26

Самолет был поражен на высоте 4 500 м ракетой 9М336, выпущенной из указанного ПЗРК. В данный момент фрагменты ракеты исследуются украинскими специалистами. Этот ПЗРК только в конце мая этого года (практически лишь неделю назад) стал поступать в подразделения российской армии. В начале июня первые образцы прибыли в подразделения зенитного полка 98-й воздушно-десантной дивизии (Ивановская область). В других подразделениях и частях Вооруженных сил РФ данного ПЗРК на сегодняшний день нет. На экспорт ПЗРК 9К333 «Верба» не поставлялся». Подтверждения данной информации по состоянию на конец июля 2014 г. нет.

Войска начали получать новейшие переносные зенитные ракетные комплексы (ПЗРК). Первыми новое оружие освоят военнослужащие зенитного полка Ивановского соединения воздушно-десантных войск. Именно это подразделение получило первые серийные ПЗРК новой модели 9К333 «Верба». В дальнейшем этот зенитный комплекс будет поставляться в части других полков и дивизий.

На прошлой неделе министерство обороны сообщило о начале поставок в войска новейших ПЗРК 9К333 «Верба». В новом комплексе используются несколько оригинальных технических решений, благодаря которым бойцы сухопутных войск смогут с большей эффективностью атаковать летательные аппараты противника и осуществлять противовоздушную оборону подразделений. Насколько известно, в зенитном комплексе «Верба» используются некоторые идеи, заимствованные у предыдущих отечественных ПЗРК, а также новые предложения, призванные повысить характеристики системы.

Первые сообщения о разработке нового переносного зенитного ракетного комплекса «Верба» появились в 2008 году. К этому времени коломенское КБ машиностроения, традиционно занимающееся разработкой подобных систем, закончило основные конструкторские работы и провело ряд предварительных испытаний. В дальнейшем информация о новом ракетном комплексе публиковалась нечасто и была крайне скудной. Утверждалось, что ПЗРК «Верба» может быть принят на вооружение в 2008-2009 году, однако позже эти сроки неоднократно сдвигались. Так, в 2011 году стало известно о проведении войсковых испытаний и грядущем принятии системы на вооружение, а также о планируемых закупках серийных ПЗРК. Тем не менее, до конца 2011 года армия так и не приняла новый комплекс на вооружение. Министерство обороны сообщило о начале поставок систем «Верба» только в конце мая 2014 года.

Отрывочная информация, оглашавшаяся в последние годы, позволяет составить общее представление о новом зенитном ракетном комплексе. Известно, что ракета 9М336 комплекса 9К333 оснащена новой инфракрасной головкой самонаведения (ГСН). Для повышения характеристик ракета имеет трехдиапазонную ГСН. Это означает, что в составе ГСН имеются три отдельных фотоприемника, работающие в разных диапазонах.

Сопоставление информации с них позволяет автоматике определить положение летательного аппарата противника и отсеять тепловые сигналы ложных целей. Подобный алгоритм работы используется головками самонаведения ракет ПЗРК «Игла», однако они имеют только два канала.

Как следует из имеющихся данных, использование трехдиапазонной головки самонаведения обеспечивает большую стойкость к помехам в сравнении с существующими ракетами, оснащенными

двухдиапазонной ГСН. Благодаря этому ракета 9М336 должна быть менее подвержена воздействию различных средств оптико-электронного противодействия или пиротехнических ложных тепловых целей.

По некоторым данным, ракета 9М336 получила новый твердотопливный двигатель, который обеспечивает более высокие летные характеристики и боевые возможности в сравнении с боеприпасами предыдущих отечественных переносных зенитных комплексов. Согласно некоторым оценкам прошлых лет, ПЗРК «Верба» должен иметь большую дальность и высоту поражения целей, чем существующие системы семейств «Стрела» и «Игла». Таким образом, дальность стрельбы должна превышать 6 км, а максимальная высота поражения цели быть больше 3,5-4 километров.

Вместе с новыми переносными зенитными комплексами подразделение ВДВ получило аппаратуру новой автоматизированной системы управления (АСУ). Утверждается, что новая АСУ для зенитных подразделений позволяет до десяти раз уменьшить время, необходимое для атаки цели. Пресс-служба военного ведомства приводит слова командира зенитного ракетного полка Ивановского соединения ВДВ А. Мусиенко, согласно которым до недавнего времени от обнаружения цели старшим начальником до пуска ракеты стрелком-зенитчиком могло пройти до 3-5 минут. При использовании новой АСУ этот срок сокращается почти в десять раз.

Новая АСУ для зенитчиков позволяет производить обнаружение воздушной цели, определять ее скорость, высоту и направление полета, а затем распределять найденные цели между стрелками-зенитчиками с учетом их расположения. Благодаря этому в работе зенитного подразделения почти полностью исключаются инциденты, связанные с человеческим фактором, в том числе атака дружественного самолета или вертолета. Кроме того, растет общая эффективность работы противовоздушной обороны и, как следствие, падает расход боеприпасов.

Новейшие переносные зенитные ракетные комплексы 9К333 «Верба» и АСУ для подразделений, вооруженных ими, пока поставлены только зенитчикам Ивановского соединения ВДВ.

 В будущем новое вооружение и оборудование будет поставляться другим подразделениям вооруженных сил.

Автор Рябов Кирилл

lemur59.ru

Новейший российский ПЗРК «Верба» превосходит «Стингер»
