Коллиматорный прицел оптический – принцип действия, устройство, цена, своими руками, выбор

Коллиматорные прицелы: Стрельба по маркам

В голливудских боевиках оружие участников перестрелок (а теперь уже и в сводках новостей автоматы солдат миротворческих и не очень сил) бывает оснащено необычными прицельными приспособлениями. В некоторых случаях они отдаленно напоминают «привычные» оптические прицелы с короткими тубусами и внутренней подсветкой. В других — выглядят пришельцами из будущего. Объединяет их лишь наличие линз и хорошо заметное в сумерках внутреннее свечение. Это и есть так называемые коллиматорные прицелы.

Коллиматорные прицелы очень удобны при стрельбе на небольшие расстояния

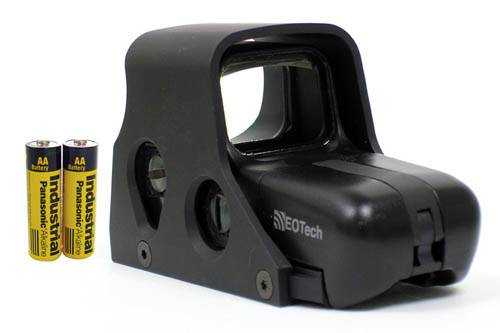

Но иногда в них приходится менять батарейки

Еще один тип искажений в простейших коллиматорных прицелах — это смещение цели за счет преломления на границе воздуха и светоделительной линзы (вверху). При использовании двухслойной линзы со светоделительным покрытием эффект можно минимизировать

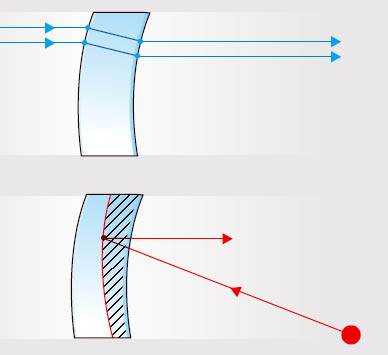

В простейших коллиматорных прицелах (внизу) отражение от внешней поверхности линзы приводит к появлению сходящегося пучка и к ошибке прицеливания. При использовании линзы со светоделительным покрытием пучок получает параллельным, и прицел свободен от параллакса

Не все прицелы со светящимися сетками или точками — коллиматорные. Для сравнения — схема оптического прицела со светящейся сеткой, расположенной в фокусе

Название этого прицела говорит само за себя. Прицельная точка в виде шеврона может подсвечиваться одним из трех способов: внешним светом, тритием или светодиодом

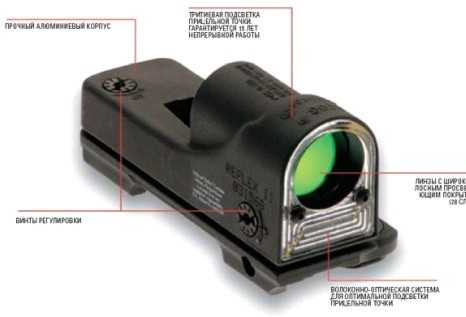

Простой и надежный коллиматорный прицел компании Trijicon может поставляться в вариантах с различными прицельными марками — точками, треугольниками или шевронами

В то время как оптические прицелы являются неотъемлемой частью снайперского оружия и устанавливаются главным образом на сверхточные дальнобойные винтовки, коллиматорными прицелами оснащают преимущественно дробовики, скорострельное автоматическое оружие и даже пистолеты.

Чтобы понять причины подобного различия сфер применения «оптики» и «коллиматоров», равно как и оценить достоинства последних, следует ознакомиться с наиболее распространенными прицельными приспособлениями — открытыми и оптическими прицелами.

Просто и надежно

Открытый прицел (часто называемый механическим) представляет собой комбинацию «мушка-целик». Наведение оружия на цель при его помощи осуществляется путем совмещения в поле зрения одного из глаз стрелка трех точек: прорези целика, мушки и непосредственно цели. Преимущества подобного прицела — крайняя простота и надежность. Сюда можно было бы добавить и широчайшие углы обзора, но, к сожалению, к перекрытой зоне видимости относится и часть самой цели, закрытая прицелом. Недостатком же оказывается расположение всех трех точек линии прицеливания на разном расстоянии от глаза, чем и обусловлена относительно низкая точность данного типа прицелов. Ведь человеческий глаз на коротких дистанциях имеет очень невысокую глубину резкости и при фокусировке взгляда на целике даже изображение мушки заметно расплывается, цель же может оказаться вообще плохо различима — и наоборот. Компромиссный вариант: взгляд фокусируется на мушке ценой снижения резкости как цели, так и целика. При другом способе прицеливания стрелку нужно поочередно концентрироваться на каждой из трех точек, что, в свою очередь, отнимает значительную часть времени на аккомодацию (перефокусировку) глаза и не позволяет быстро произвести прицельный выстрел.

Дольше, но точнее

Описанного недостатка лишен оптический прицел. Помимо его широко известного свойства визуально приближать цель, то есть увеличивать ее видимые размеры, он обладает еще одним крайне важным достоинством, о котором расскажем чуть позже.

Конструктивно подобный тип прицела представляет собой длиннофокусный объектив, имеющий глубину резкости от нескольких метров или десятков метров до бесконечности. Другими словами, глядя в окуляр прицела, стрелок одинаково резко видит как близкорасположенный объект, так и находящийся сколь угодно далеко. Говоря техническим языком, почти все предметы, видимые через оптический прицел, располагаются в одной фокальной плоскости. «Слепой» зоной остается только определенная дистанция непосредственно перед прицелом. Здесь уместно будет провести аналогию с классическими фотоаппаратами. При настройке объектива на расстояние, например, 3 метра резко будут видны предметы, расположенные на дистанции приблизительно от 2 до 4 метров. В данном случае 3 метра — это точка фокусировки объектива, а диапазон от 2 до 4 метров — его глубина резкости. При установке шкалы расстояний на «бесконечность» фокусировка производится на 8−10 метров, а глубина резкости «растягивается» от еще меньшей дистанции до бесконечности. Похожим способом настраиваются и оптические прицелы, с той лишь разницей, что для снижения отрицательного влияния параллакса (см. врезку) точку фокусировки прицела обычно делают достаточно удаленной (порядка 50−100 метров). Существуют и особые прицелы с регулируемым, как у фотоаппаратов, «фокусом».

В той же фокальной плоскости, что и все обозреваемое через прицел пространство, расположена прицельная сетка (делают ее самой разной формы — от простейшего перекрестья до сложных дальномерных шкал), что позволяет произвести сверхточное прицеливание, недостижимое для открытых прицельных приспособлений. Ведь в процессе совмещения участвуют только два элемента — «сетка» и цель: оба они резко видны и отлично контролируются. Да и то, что цель видна полностью, не перекрыта снизу прицелом, сказывается на корректности выстрела.

На первый взгляд оптический прицел просто вне конкуренции. И это действительно так! Но только в жестко заданных рамках — когда требуется произвести сверхточный выстрел на предельную дистанцию по неподвижной или малоподвижной цели, а времени на прицеливание более чем достаточно. В любых других ситуациях достоинства «оптики» с лихвой уравновешиваются ее недостатками.

К одному из недостатков относится необходимость точного расположения глаза стрелка относительно прицела. Смещение зрачка в любую сторону от оси прицела на несколько миллиметров сразу искажает наблюдаемую картину — поле зрения теряет очертания правильного круга, а положение прицельной сетки перестает соответствовать точке попадания. Допустимое продольное смещение глаза относительно оптической оси имеет очень ограниченный диапазон.

Главным же недостатком, особенно сильно проявляющимся в «оптике» с высокой кратностью, остается крайне ограниченный сектор обзора. Дело в том, что предметы, не попавшие в сектор обзора «оптики», располагаются в гораздо более отдаленных, нежели прицельная, фокальных плоскостях и в момент прицеливания видны крайне нерезко.

Поэтому при использовании «оптики», особенно с высокой кратностью, поиск даже неподвижной цели через окуляр отнимает много времени. А уж при нахождении и удержании в поле зрения подвижного или появляющегося на короткий период времени предмета эффективность «оптики» крайне низка. Для оружия ближнего боя из-за «слепой» зоны такой тип прицелов вообще неприменим.

Поймать и удержать!

А теперь вспомним общие задачи стрелка перед выстрелом: сначала максимально быстро обнаружить цель, затем в минимальный промежуток времени точно навести на нее оружие и удерживать его в таком положении вплоть до выстрела. Оружие, оснащенное открытыми прицельными приспособлениями, позволяет превосходно справиться с первой из задач (в этом случае поле зрения стрелка почти ничем не ограничено) и без всяких затруднений перейти ко второй, где и возникает сложность. При относительно быстром прицеливании сильно страдает его точность, а на более или менее точное наведение уходит существенно больше времени. Оптический прицел, в свою очередь, «пасует» именно в первой фазе — стрелку следует сначала обнаружить цель без помощи «оптики», лишь примерно навести на нее оружие, правильно расположить глаз относительно прицела и вновь перейти к поиску цели уже через окуляр. Вторая же задача производится почти идеально. «Почти» — потому что подвижная цель тут же пропадает из поля зрения «оптики», и стрелку вновь приходится возвращаться к первой фазе прицеливания.

Легко понять, что, существуй идеальный прицел, он бы совершенно не ограничивал поле зрения человеческих глаз и указывал точную направленность оружия независимо от удаленности цели. Подобными качествами, пусть и с некоторыми оговорками, обладает коллиматорный прицел.

Коллимация — это процесс получения пучков параллельных лучей, соответствующих бесконечно удаленным предметам. Именно на нем и основан принцип работы подобного типа прицельных приспособлений.

Основные конструктивные элементы прицела — тонкостенная однократная линза, установленная под небольшим углом к линии прицеливания, и излучатель, формирующий (обычно посредством светодиода и диафрагмы) светящееся изображение прицельной марки, которая чаще всего представляет собой простую точку красного цвета, хотя существуют и более сложные ее варианты. На вогнутую сторону линзы нанесено светоделительное (полупрозрачное рефлекторное) покрытие, излучатель же располагается в фокальной плоскости образовавшейся собирающей линзы, но вне ее оптической оси. Подобная конструкция позволяет стрелку одновременно наблюдать как практически неискаженное пространство за линзой, так и изображение прицельной марки. Причем последнее обладает крайне любопытными свойствами.

Например, отразившись от вогнутой поверхности линзы, лучи от марки преломляются и приходят к зрачку параллельными, а не расходящимися. Так что результирующее изображение будет соответствовать бесконечно удаленному предмету. Как и у описанных выше оптических приборов, глубина резкости человеческого глаза растет в геометрической прогрессии с увеличением расстояния до точки фокусировки. Поэтому при концентрации стрелка на более или менее удаленной цели достаточно резко будет восприниматься и прицельная марка.

Еще интереснее другая особенность «коллиматоров». При наведенном на какую-либо цель оружии положение светящейся точки будет жестко связано не с корпусом прицела… а с самой целью! Если, глядя на цель через «коллиматор», перемещать голову вправо-влево, то окажется, что марка «плавает» внутри прицела, строго удерживая линию прицеливания.

В итоге стрелок, использующий коллиматорный прицел, одним глазом видит все окружающее его пространство, в том числе и цель, а другим — цель, яркую прицельную марку и почти все, за исключением перекрытой корпусом прицела области, окружающее пространство. За счет свойства подсознания объединять в одно целое изображения от разных глаз, конечная картина содержит и ничем не перекрытое, объемно воспринимаемое окружающее пространство, и прицельную марку. Для прицеливания требуется лишь совместить марку с видимой через прицел целью, не задумываясь о правильном положении головы, а после отдачи выстрела линия прицеливания хоть и смещается, но не «теряется», то есть остается полностью под контролем стрелка.

Портит столь идиллическую картину лишь один эффект, вызванный кривизной поверхности линзы. Лучи, отраженные от разных точек ее поверхности, оказываются непараллельными, вследствие чего возникает явление, схожее с параллаксом у оптических прицелов. Впрочем, у лучших моделей «коллиматоров» максимальная погрешность прицеливания даже на дистанции 100 м составляет лишь 10−12 см. А относительно недавно появились и так называемые беспараллаксные (parallax-free), или двухлинзовые, прицелы, созданные на принципе зеркала Манжена, безошибочно указывающие на цель.

Типы «коллиматоров»

«Коллиматоры» делятся на открытые и закрытые. Первые легче и почти не закрывают поле зрения даже для «прицельного» глаза, но излучатель в них не защищен от окружающей среды, а в случае его загрязнения прицельная марка «расплывается» или даже смещается. Закрытые подобной болезнью не страдают, но заметно тяжелее, то есть сильнее изменяют баланс оружия. Почти всегда для использования в разных условиях освещенности прицельная марка имеет регулируемый автоматически или вручную уровень подсветки.

К питанию излучателя некоторые производители стремятся подходить творчески. Так, существуют прицелы вообще без светодиода и батарей. На некоторых моделях змеевидно расположенное на внешней поверхности корпуса оптоволокно в светлое время суток собирает свет и направляет его к прицельной марке (причем от внешней освещенности зависит и яркость точки), а в условиях сумерек работу продолжает специальный «тритиевый» элемент, гарантирующий непрерывное слабое свечение в видимом спектре на протяжении 15 лет.

К экзотическим типам «коллиматоров» стоит отнести модели с увеличением. Их преимущество перед оптическими — менее строгие требования к положению глаза стрелка относительно окуляра и стереоскопические («слепые») прицелы. Последние состоят из непрозрачного вогнутого зеркала, перед которым располагается неподсвеченная прицельная марка на контрастном фоне. Так, один глаз видит только пространство с целью, а другой — точку прицеливания. Объединение изображений достигается посредствам того же подсознания. Такие модели легки, компактны и надежны, но обладают весьма низкой точностью.

В заключение стоит упомянуть еще один тип прицельных приспособлений — голографический прицел, который из-за аналогичного способа работы также часто называют «коллиматором», хотя устроен он совершенно иначе. На прозрачной пластине, находящейся в корпусе прицела, записано голографическое изображение прицельной марки. При появлении опорного когерентного излучения голограмма проецируется далеко в пространство. Слабый эффект, схожий с параллактическим, есть и здесь — абсолютная точность прицеливания независимо от положения марки внутри прицела будет достигаться лишь на той дистанции, на которой создается изображение. Преимущество такого прицела перед настоящими «коллиматорами» заключается в возможности оперативной замены фотопластины с необходимой дистанцией записи голограммы. Недостаток — высокое энергопотребление и, как следствие, прямая зависимость времени работы от массы батарей, а также ухудшение изображения сетки при наблюдении ярких источников света непосредственно через прицел.

Статья опубликована в журнале «Популярная механика» (№11, Ноябрь 2006).

www.popmech.ru

Коллиматорные прицелы

Автор статьи: Александр Мухоненко
Источник: журнал «Популярная механика»

Стрельба по маркам

В голливудских боевиках оружие участников перестрелок (а теперь уже и в сводках новостей автоматы солдат миротворческих и не очень сил) бывает оснащено необычными прицельными приспособлениями. В некоторых случаях они отдаленно напоминают «привычные» оптические прицелы с короткими тубусами и внутренней подсветкой. В других — выглядят пришельцами из будущего. Объединяет их лишь наличие линз и хорошо заметное в сумерках внутреннее свечение. Это и есть так называемые коллиматорные прицелы.

Коллиматорные прицелы очень удобны при стрельбе на небольшие расстояния

В то время как оптические прицелы являются неотъемлемой частью снайперского оружия и устанавливаются главным образом на сверхточные дальнобойные винтовки, коллиматорными прицелами оснащают преимущественно дробовики, скорострельное автоматическое оружие и даже пистолеты.

Но иногда в них приходится менять батарейки

Чтобы понять причины подобного различия сфер применения «оптики» и «коллиматоров», равно как и оценить достоинства последних, следует ознакомиться с наиболее распространенными прицельными приспособлениями — открытыми и оптическими прицелами.

Просто и надежно

Еще один тип искажений в простейших коллиматорных прицелах — это смещение цели за счет преломления на границе воздуха и светоделительной линзы (вверху). При использовании двухслойной линзы со светоделительным покрытием эффект можно минимизировать

Открытый прицел (часто называемый механическим) представляет собой комбинацию «мушка-целик». Наведение оружия на цель при его помощи осуществляется путем совмещения в поле зрения одного из глаз стрелка трех точек: прорези целика, мушки и непосредственно цели. Преимущества подобного прицела — крайняя простота и надежность. Сюда можно было бы добавить и широчайшие углы обзора, но, к сожалению, к перекрытой зоне видимости относится и часть самой цели, закрытая прицелом. Недостатком же оказывается расположение всех трех точек линии прицеливания на разном расстоянии от глаза, чем и обусловлена относительно низкая точность данного типа прицелов. Ведь человеческий глаз на коротких дистанциях имеет очень невысокую глубину резкости и при фокусировке взгляда на целике даже изображение мушки заметно расплывается, цель же может оказаться вообще плохо различима — и наоборот. Компромиссный вариант: взгляд фокусируется на мушке ценой снижения резкости как цели, так и целика. При другом способе прицеливания стрелку нужно поочередно концентрироваться на каждой из трех точек, что, в свою очередь, отнимает значительную часть времени на аккомодацию (перефокусировку) глаза и не позволяет быстро произвести прицельный выстрел.

Дольше, но точнее

В простейших коллиматорных прицелах (внизу) отражение от внешней поверхности линзы приводит к появлению сходящегося пучка и к ошибке прицеливания. При использовании линзы со светоделительным покрытием пучок получает параллельным, и прицел свободен от параллакса

Описанного недостатка лишен оптический прицел. Помимо его широко известного свойства визуально приближать цель, то есть увеличивать ее видимые размеры, он обладает еще одним крайне важным достоинством, о котором расскажем чуть позже.

Конструктивно подобный тип прицела представляет собой длиннофокусный объектив, имеющий глубину резкости от нескольких метров или десятков метров до бесконечности. Другими словами, глядя в окуляр прицела, стрелок одинаково резко видит как близкорасположенный объект, так и находящийся сколь угодно далеко. Говоря техническим языком, почти все предметы, видимые через оптический прицел, располагаются в одной фокальной плоскости. «Слепой» зоной остается только определенная дистанция непосредственно перед прицелом. Здесь уместно будет провести аналогию с классическими фотоаппаратами. При настройке объектива на расстояние, например, 3 метра резко будут видны предметы, расположенные на дистанции приблизительно от 2 до 4 метров. В данном случае 3 метра — это точка фокусировки объектива, а диапазон от 2 до 4 метров — его глубина резкости. При установке шкалы расстояний на «бесконечность» фокусировка производится на 8—10 метров, а глубина резкости «растягивается» от еще меньшей дистанции до бесконечности. Похожим способом настраиваются и оптические прицелы, с той лишь разницей, что для снижения отрицательного влияния параллакса (см. врезку) точку фокусировки прицела обычно делают достаточно удаленной (порядка 50—100 метров). Существуют и особые прицелы с регулируемым, как у фотоаппаратов, «фокусом».

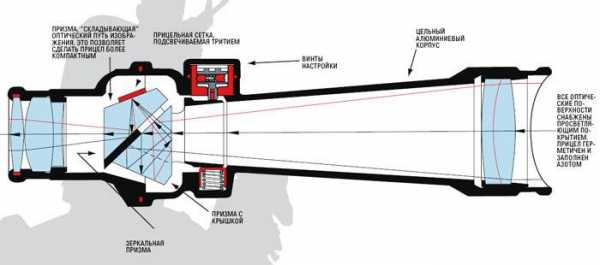

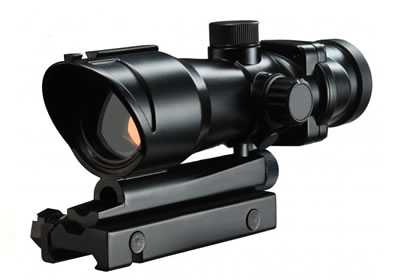

Trijicon ACOG 3,5×35

В той же фокальной плоскости, что и все обозреваемое через прицел пространство, расположена прицельная сетка (делают ее самой разной формы — от простейшего перекрестья до сложных дальномерных шкал), что позволяет произвести сверхточное прицеливание, недостижимое для открытых прицельных приспособлений. Ведь в процессе совмещения участвуют только два элемента — «сетка» и цель: оба они резко видны и отлично контролируются. Да и то, что цель видна полностью, не перекрыта снизу прицелом, сказывается на корректности выстрела.

Не все прицелы со светящимися сетками или точками — коллиматорные. Для сравнения — схема оптического прицела со светящейся сеткой, расположенной в фокусе

На первый взгляд оптический прицел просто вне конкуренции. И это действительно так! Но только в жестко заданных рамках — когда требуется произвести сверхточный выстрел на предельную дистанцию по неподвижной или малоподвижной цели, а времени на прицеливание более чем достаточно. В любых других ситуациях достоинства «оптики» с лихвой уравновешиваются ее недостатками.

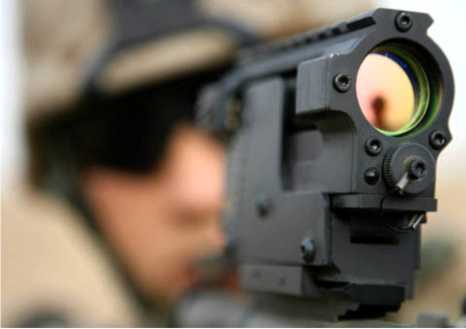

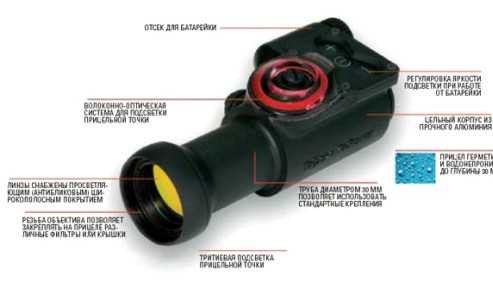

Trijicon TriPower

К одному из недостатков относится необходимость точного расположения глаза стрелка относительно прицела. Смещение зрачка в любую сторону от оси прицела на несколько миллиметров сразу искажает наблюдаемую картину — поле зрения теряет очертания правильного круга, а положение прицельной сетки перестает соответствовать точке попадания. Допустимое продольное смещение глаза относительно оптической оси имеет очень ограниченный диапазон.

Название этого прицела говорит само за себя. Прицельная точка в виде шеврона может подсвечиваться одним из трех способов: внешним светом, тритием или светодиодом. Доступна реплика #GS221

Главным же недостатком, особенно сильно проявляющимся в «оптике» с высокой кратностью, остается крайне ограниченный сектор обзора. Дело в том, что предметы, не попавшие в сектор обзора «оптики», располагаются в гораздо более отдаленных, нежели прицельная, фокальных плоскостях и в момент прицеливания видны крайне нерезко.

Поэтому при использовании «оптики», особенно с высокой кратностью, поиск даже неподвижной цели через окуляр отнимает много времени. А уж при нахождении и удержании в поле зрения подвижного или появляющегося на короткий период времени предмета эффективность «оптики» крайне низка. Для оружия ближнего боя из-за «слепой» зоны такой тип прицелов вообще неприменим.

Поймать и удержать!

Trijicon Reflex

А теперь вспомним общие задачи стрелка перед выстрелом: сначала максимально быстро обнаружить цель, затем в минимальный промежуток времени точно навести на нее оружие и удерживать его в таком положении вплоть до выстрела. Оружие, оснащенное открытыми прицельными приспособлениями, позволяет превосходно справиться с первой из задач (в этом случае поле зрения стрелка почти ничем не ограничено) и без всяких затруднений перейти ко второй, где и возникает сложность. При относительно быстром прицеливании сильно страдает его точность, а на более или менее точное наведение уходит существенно больше времени. Оптический прицел, в свою очередь, «пасует» именно в первой фазе — стрелку следует сначала обнаружить цель без помощи «оптики», лишь примерно навести на нее оружие, правильно расположить глаз относительно прицела и вновь перейти к поиску цели уже через окуляр. Вторая же задача производится почти идеально. «Почти» — потому что подвижная цель тут же пропадает из поля зрения «оптики», и стрелку вновь приходится возвращаться к первой фазе прицеливания.

Простой и надежный коллиматорный прицел компании Trijicon может поставляться в вариантах с различными прицельными марками — точками, треугольниками или шевронами

Легко понять, что, существуй идеальный прицел, он бы совершенно не ограничивал поле зрения человеческих глаз и указывал точную направленность оружия независимо от удаленности цели. Подобными качествами, пусть и с некоторыми оговорками, обладает коллиматорный прицел.

Коллимация — это процесс получения пучков параллельных лучей, соответствующих бесконечно удаленным предметам. Именно на нем и основан принцип работы подобного типа прицельных приспособлений.

Основные конструктивные элементы прицела — тонкостенная однократная линза, установленная под небольшим углом к линии прицеливания, и излучатель, формирующий (обычно посредством светодиода и диафрагмы) светящееся изображение прицельной марки, которая чаще всего представляет собой простую точку красного цвета, хотя существуют и более сложные ее варианты. На вогнутую сторону линзы нанесено светоделительное (полупрозрачное рефлекторное) покрытие, излучатель же располагается в фокальной плоскости образовавшейся собирающей линзы, но вне ее оптической оси. Подобная конструкция позволяет стрелку одновременно наблюдать как практически неискаженное пространство за линзой, так и изображение прицельной марки. Причем последнее обладает крайне любопытными свойствами.

Например, отразившись от вогнутой поверхности линзы, лучи от марки преломляются и приходят к зрачку параллельными, а не расходящимися. Так что результирующее изображение будет соответствовать бесконечно удаленному предмету. Как и у описанных выше оптических приборов, глубина резкости человеческого глаза растет в геометрической прогрессии с увеличением расстояния до точки фокусировки. Поэтому при концентрации стрелка на более или менее удаленной цели достаточно резко будет восприниматься и прицельная марка.

Еще интереснее другая особенность «коллиматоров». При наведенном на какую-либо цель оружии положение светящейся точки будет жестко связано не с корпусом прицела… а с самой целью! Если, глядя на цель через «коллиматор», перемещать голову вправо-влево, то окажется, что марка «плавает» внутри прицела, строго удерживая линию прицеливания.

В итоге стрелок, использующий коллиматорный прицел, одним глазом видит все окружающее его пространство, в том числе и цель, а другим — цель, яркую прицельную марку и почти все, за исключением перекрытой корпусом прицела области, окружающее пространство. За счет свойства подсознания объединять в одно целое изображения от разных глаз, конечная картина содержит и ничем не перекрытое, объемно воспринимаемое окружающее пространство, и прицельную марку. Для прицеливания требуется лишь совместить марку с видимой через прицел целью, не задумываясь о правильном положении головы, а после отдачи выстрела линия прицеливания хоть и смещается, но не «теряется», то есть остается полностью под контролем стрелка.

Параллаксом, применительно к оптическим прицелам, называют смещение изображения цели относительно изображения прицельной сетки при поперечном перемещении глаза стрелка относительно оптической оси прицела. Это явление — результат несовпадения фокальной плоскости прицельной сетки (соответствующей дистанции фокусировки прицела) с плоскостью изображения цели. Величина параллактической погрешности прямо пропорциональна удаленности цели от точки фокусировки прицела и диаметру объектива.

Существует и особый тип сверхточных оптических прицелов с отстройкой от параллакса. Их отличие от «обычных» заключается в регулируемой фокусировке и чрезвычайно сниженной глубине резкости.

Портит столь идиллическую картину лишь один эффект, вызванный кривизной поверхности линзы. Лучи, отраженные от разных точек ее поверхности, оказываются непараллельными, вследствие чего возникает явление, схожее с параллаксом у оптических прицелов. Впрочем, у лучших моделей «коллиматоров» максимальная погрешность прицеливания даже на дистанции 100 м составляет лишь 10-12 см. А относительно недавно появились и так называемые беспараллаксные (parallax-free), или двухлинзовые, прицелы, созданные на принципе зеркала Манжена, безошибочно указывающие на цель.

Типы «коллиматоров»

«Коллиматоры» делятся на открытые и закрытые. Первые легче и почти не закрывают поле зрения даже для «прицельного» глаза, но излучатель в них не защищен от окружающей среды, а в случае его загрязнения прицельная марка «расплывается» или даже смещается. Закрытые подобной болезнью не страдают, но заметно тяжелее, то есть сильнее изменяют баланс оружия. Почти всегда для использования в разных условиях освещенности прицельная марка имеет регулируемый автоматически или вручную уровень подсветки.

К питанию излучателя некоторые производители стремятся подходить творчески. Так, существуют прицелы вообще без светодиода и батарей. На некоторых моделях змеевидно расположенное на внешней поверхности корпуса оптоволокно в светлое время суток собирает свет и направляет его к прицельной марке (причем от внешней освещенности зависит и яркость точки), а в условиях сумерек работу продолжает специальный «тритиевый» элемент, гарантирующий непрерывное слабое свечение в видимом спектре на протяжении 15 лет.

К экзотическим типам «коллиматоров» стоит отнести модели с увеличением. Их преимущество перед оптическими — менее строгие требования к положению глаза стрелка относительно окуляра и стереоскопические («слепые») прицелы. Последние состоят из непрозрачного вогнутого зеркала, перед которым располагается неподсвеченная прицельная марка на контрастном фоне. Так, один глаз видит только пространство с целью, а другой — точку прицеливания. Объединение изображений достигается посредствам того же подсознания. Такие модели легки, компактны и надежны, но обладают весьма низкой точностью.

В заключение стоит упомянуть еще один тип прицельных приспособлений — голографический прицел, который из-за аналогичного способа работы также часто называют «коллиматором», хотя устроен он совершенно иначе. На прозрачной пластине, находящейся в корпусе прицела, записано голографическое изображение прицельной марки. При появлении опорного когерентного излучения голограмма проецируется далеко в пространство. Слабый эффект, схожий с параллактическим, есть и здесь — абсолютная точность прицеливания независимо от положения марки внутри прицела будет достигаться лишь на той дистанции, на которой создается изображение. Преимущество такого прицела перед настоящими «коллиматорами» заключается в возможности оперативной замены фотопластины с необходимой дистанцией записи голограммы. Недостаток — высокое энергопотребление и, как следствие, прямая зависимость времени работы от массы батарей, а также ухудшение изображения сетки при наблюдении ярких источников света непосредственно через прицел.

Александр Мухоненко



Допускается полная или частичная перепечатка материалов статьи, при условии сохранения авторства и ссылки на наш ресурс.



gunsight.ru

Коллиматорные прицелы | Всё про оптические прицелы для спортивного и охотничьего оружия

Что такое коллиматорный прицел? Это устройство, которое облегчает процесс прицеливания, но при этом не имеет фокуса и может быть расположено на любом удалении от глаз стрелка. Коллиматорные прицелы бывают двух типов: открытые и закрытые. Закрытый коллиматор внешне очень похож на традиционный оптический прицел. Открытый коллиматорный прицел напоминает тот же оптический прицел, кожух которого срезан до передней линзы. Собственно, это и не линза вовсе, а небольшой экран, на который проецируется прицельная метка.

Процесс прицеливания с использованием коллиматора немного напоминает использование лазерного прицела. С той лишь разницей, что лазерный прицел проецирует метку на цель, а коллиматор только создает такую иллюзию. Раньше закрытые коллиматоры изготавливались таким образом, что при взгляде сквозь них была видна только сама метка (так называемые «глухие» коллиматоры). Но они быстро исчезли с рынка ,уступив место современным закрытым и открытым коллиматорным прицелам.

Какой коллиматорный прицел лучше выбрать, открытый, или закрытый? Это, скорее, дело вкуса. Закрытые коллиматоры более долговечны и лучше защищены от случайных повреждений и влияния окружающей среды. Но они более громоздкие. Открытые коллиматоры более компактные и имеют лучшие эстетические данные. К тому же они намного меньше препятствуют широте обзора. Здесь каждый должен самостоятельно решать, что лучше: долговечность или удобство использования.

Большой интерес вызывают голографические коллиматорные прицелы. Параллакс в таких прицелах просто отсутствует, а прицельная марка, фокусировка которой находится с целью в одной плоскости, может быть даже трехмерной. При этом попадание в цель при ее с прицельной маркой гарантировано, независимо от возможного смещения глаза относительно оси прицела. Голографические коллиматоры очень удобны на загонных охотах, когда сектор стрельбы очень узок и нужно стрелять по подвижной цели.

После установке коллиматорный прицел, как и прицел оптический, должен быть пристрелян. Ввод поправок осуществляется так же, как и на оптическом прицеле. Для этого коллиматор оснащен барабанчиками, вращая которые вносятся необходимые поправки. Устанавливать коллиматорный прицел специалисты рекомендуют на быстросъемные кронштейны, чтобы при необходимости устройство можно было быстро снять, а крепления при этом не загораживали прицельную планку дробовика. К тому же лучше иметь всегда возможность выбора, оставлять прицел на ружье, или снимать. Особенно актуально при попадании в заросли, или в болотистую местность, где много внешних факторов, способных повредить коллиматор.

В качестве отдельной особенности коллиматорных прицелов нужно учитывать то, что подавляющее большинство этих устройств берут энергию от батареек-«таблеток». Эти батарейки очень чувствительны к низким температурам. А без электричества коллиматор является всего лишь помехой, установленной на ружье. В таком случае быстросъемный кронштейн просто необходим. Быстро снять вышедший из строя коллиматор и продолжить охоту – это именно то, что нужно в подобной ситуации.

Бывалые охотники, использовавшие коллиматоры на своих ружьях, рекомендуют на дробовики устанавливать голографические и закрытые коллиматоры. Открытые коллиматорные прицелы лучше устанавливать на малокалиберные нарезные карабины. Перед приобретением прицела необходимо убедиться в том, что его крепеж подходит к вашему ружью. Очень много моделей закрытых коллиматоров оснащены встроенными кронштейнами, которые не подлежат замене.

Также следует обратить внимание на наличие сменных меток и их количество. Сменные метки существенно облегчают прицеливание при разном освещении. В хорошем коллиматоре их больше пяти видов. Не стоит приобретать самые дешевые коллиматоры. С очень большой долей вероятности такое устройство будет вами снято на первой же охоте и выброшено, поскольку прицелы, стоимостью 15 долларов из всего необходимого набора функций имеют, разве что, внешние формы.

Самые дорогие прицелы тоже не стоит брать, если нет готовности повторно потратить такую же сумму. Дело в том, что любой прицел, оптический, или коллиматорный, при выстреле испытывает большую нагрузку. А это достаточно точный оптический прибор. Конечно, большинство прицелов прослужит верой и правдой долгие годы, но риск того, что устройство выйдет из строя при выстреле, все-таки, есть.

У российских охотников пользуется заслуженным доверием отечественный коллиматор «КОБРА». Это надежный и долговечный прицел, который, к тому же, достаточно хорошо собран. Но некоторые охотники находят его слишком габаритным. Да и цена соответствует импортным аналогам. Из коллиматоров импортного производства абсолютным лидером является продукция марки DOCTER. Дорогие, но очень надежные прицелы, которые подходят для оружия любого калибра. Немного дешевле обойдется коллиматор фирмы HAKKO. Хорошими рекомендациями наделены и прицелы фирмы Nikon.

А вот с китайской продукцией нужно быть осторожным. Внешне китайские коллиматоры сильно напоминают брендовую продукцию, но стоят существенно дешевле. Многих подкупает разница в цене. Но следует помнить, что электрические схемы «китайцев» не совершенны. Прицел может погаснуть, или прицельная марка сместится. К тому же эксперты уверяют, что при использовании китайских коллиматоров лучше забыть о патронах «магнум». Ибо редкий китайский прицел сможет выдержать отдачу при выстреле с использованием усиленного заряда.

Видео: коллиматорные прицелы, введение

Поделиться новостью:

Обязательно посмотрите и эти записи:

Запись имеет метки: коллиматорные прицелы
Перепечатка любых материалов сайта без активной ссылки запрещена!

www.sights-review.ru

Коллиматорные прицелы

Это хорошая статья про коллиматорные прицелы. Сразу замечу, что автору сильно нравятся прицелы фирмы Trijicon, т.к. на иллюстрациях приведены в основном только они, но это не ухудшает качество текста. Всё написано чётко и понятно.

Автор: Александр Мухоненко, «Популярная механика», Ноябрь 2006

В голливудских боевиках оружие участников перестрелок (а теперь уже и в сводках новостей автоматы солдат миротворческих и не очень сил) бывает оснащено необычными прицельными приспособлениями. В некоторых случаях они отдаленно напоминают «привычные» оптические прицелы с короткими тубусами и внутренней подсветкой. В других — выглядят пришельцами из будущего. Объединяет их лишь наличие линз и хорошо заметное в сумерках внутреннее свечение. Это и есть так называемые коллиматорные прицелы.

Коллиматорные прицелы очень удобны при стрельбе на небольшие расстояния

В то время как оптические прицелы являются неотъемлемой частью снайперского оружия и устанавливаются главным образом на сверхточные дальнобойные винтовки, коллиматорными прицелами оснащают преимущественно дробовики, скорострельное автоматическое оружие и даже пистолеты.

Но иногда в них приходится менять батарейки

Чтобы понять причины подобного различия сфер применения «оптики» и «коллиматоров», равно как и оценить достоинства последних, следует ознакомиться с наиболее распространенными прицельными приспособлениями — открытыми и оптическими прицелами.

Просто и надежно

Еще один тип искажений в простейших коллиматорных прицелах — это смещение цели за счет преломления на границе воздуха и светоделительной линзы (вверху). При использовании двухслойной линзы со светоделительным покрытием эффект можно минимизировать

Открытый прицел (часто называемый механическим) представляет собой комбинацию «мушка-целик». Наведение оружия на цель при его помощи осуществляется путем совмещения в поле зрения одного из глаз стрелка трех точек: прорези целика, мушки и непосредственно цели. Преимущества подобного прицела — крайняя простота и надежность. Сюда можно было бы добавить и широчайшие углы обзора, но, к сожалению, к перекрытой зоне видимости относится и часть самой цели, закрытая прицелом. Недостатком же оказывается расположение всех трех точек линии прицеливания на разном расстоянии от глаза, чем и обусловлена относительно низкая точность данного типа прицелов. Ведь человеческий глаз на коротких дистанциях имеет очень невысокую глубину резкости и при фокусировке взгляда на целике даже изображение мушки заметно расплывается, цель же может оказаться вообще плохо различима — и наоборот. Компромиссный вариант: взгляд фокусируется на мушке ценой снижения резкости как цели, так и целика. При другом способе прицеливания стрелку нужно поочередно концентрироваться на каждой из трех точек, что, в свою очередь, отнимает значительную часть времени на аккомодацию (перефокусировку) глаза и не позволяет быстро произвести прицельный выстрел.

В простейших коллиматорных прицелах (внизу) отражение от внешней поверхности линзы приводит к появлению сходящегося пучка и к ошибке прицеливания. При использовании линзы со светоделительным покрытием пучок получает параллельным, и прицел свободен от параллакса Описанного недостатка лишен оптический прицел. Помимо его широко известного свойства визуально приближать цель, то есть увеличивать ее видимые размеры, он обладает еще одним крайне важным достоинством, о котором расскажем чуть позже.

Конструктивно подобный тип прицела представляет собой длиннофокусный объектив, имеющий глубину резкости от нескольких метров или десятков метров до бесконечности. Другими словами, глядя в окуляр прицела, стрелок одинаково резко видит как близкорасположенный объект, так и находящийся сколь угодно далеко. Говоря техническим языком, почти все предметы, видимые через оптический прицел, располагаются в одной фокальной плоскости. «Слепой» зоной остается только определенная дистанция непосредственно перед прицелом. Здесь уместно будет провести аналогию с классическими фотоаппаратами. При настройке объектива на расстояние, например, 3 метра резко будут видны предметы, расположенные на дистанции приблизительно от 2 до 4 метров. В данном случае 3 метра — это точка фокусировки объектива, а диапазон от 2 до 4 метров — его глубина резкости. При установке шкалы расстояний на «бесконечность» фокусировка производится на 8—10 метров, а глубина резкости «растягивается» от еще меньшей дистанции до бесконечности. Похожим способом настраиваются и оптические прицелы, с той лишь разницей, что для снижения отрицательного влияния параллакса (см. врезку) точку фокусировки прицела обычно делают достаточно удаленной (порядка 50—100 метров). Существуют и особые прицелы с регулируемым, как у фотоаппаратов, «фокусом».

Trijicon ACOG 3,5×35

В той же фокальной плоскости, что и все обозреваемое через прицел пространство, расположена прицельная сетка (делают ее самой разной формы — от простейшего перекрестья до сложных дальномерных шкал), что позволяет произвести сверхточное прицеливание, недостижимое для открытых прицельных приспособлений. Ведь в процессе совмещения участвуют только два элемента — «сетка» и цель: оба они резко видны и отлично контролируются. Да и то, что цель видна полностью, не перекрыта снизу прицелом, сказывается на корректности выстрела.



Не все прицелы со светящимися сетками или точками — коллиматорные. Для сравнения — схема оптического прицела со светящейся сеткой, расположенной в фокусе

На первый взгляд оптический прицел просто вне конкуренции. И это действительно так! Но только в жестко заданных рамках — когда требуется произвести сверхточный выстрел на предельную дистанцию по неподвижной или малоподвижной цели, а времени на прицеливание более чем достаточно. В любых других ситуациях достоинства «оптики» с лихвой уравновешиваются ее недостатками.

Trijicon TriPower

К одному из недостатков относится необходимость точного расположения глаза стрелка относительно прицела. Смещение зрачка в любую сторону от оси прицела на несколько миллиметров сразу искажает наблюдаемую картину — поле зрения теряет очертания правильного круга, а положение прицельной сетки перестает соответствовать точке попадания. Допустимое продольное смещение глаза относительно оптической оси имеет очень ограниченный диапазон.

Название этого прицела говорит само за себя. Прицельная точка в виде шеврона может подсвечиваться одним из трех способов: внешним светом, тритием или светодиодом

Главным же недостатком, особенно сильно проявляющимся в «оптике» с высокой кратностью, остается крайне ограниченный сектор обзора. Дело в том, что предметы, не попавшие в сектор обзора «оптики», располагаются в гораздо более отдаленных, нежели прицельная, фокальных плоскостях и в момент прицеливания видны крайне нерезко.

Поэтому при использовании «оптики», особенно с высокой кратностью, поиск даже неподвижной цели через окуляр отнимает много времени. А уж при нахождении и удержании в поле зрения подвижного или появляющегося на короткий период времени предмета эффективность «оптики» крайне низка. Для оружия ближнего боя из-за «слепой» зоны такой тип прицелов вообще неприменим.

Trijicon Reflex

А теперь вспомним общие задачи стрелка перед выстрелом: сначала максимально быстро обнаружить цель, затем в минимальный промежуток времени точно навести на нее оружие и удерживать его в таком положении вплоть до выстрела. Оружие, оснащенное открытыми прицельными приспособлениями, позволяет превосходно справиться с первой из задач (в этом случае поле зрения стрелка почти ничем не ограничено) и без всяких затруднений перейти ко второй, где и возникает сложность. При относительно быстром прицеливании сильно страдает его точность, а на более или менее точное наведение уходит существенно больше времени. Оптический прицел, в свою очередь, «пасует» именно в первой фазе — стрелку следует сначала обнаружить цель без помощи «оптики», лишь примерно навести на нее оружие, правильно расположить глаз относительно прицела и вновь перейти к поиску цели уже через окуляр. Вторая же задача производится почти идеально. «Почти» — потому что подвижная цель тут же пропадает из поля зрения «оптики», и стрелку вновь приходится возвращаться к первой фазе прицеливания.

Простой и надежный коллиматорный прицел компании Trijicon может поставляться в вариантах с различными прицельными марками — точками, треугольниками или шевронами

Легко понять, что, существуй идеальный прицел, он бы совершенно не ограничивал поле зрения человеческих глаз и указывал точную направленность оружия независимо от удаленности цели. Подобными качествами, пусть и с некоторыми оговорками, обладает коллиматорный прицел.

Коллимация — это процесс получения пучков параллельных лучей, соответствующих бесконечно удаленным предметам. Именно на нем и основан принцип работы подобного типа прицельных приспособлений.

Основные конструктивные элементы прицела — тонкостенная однократная линза, установленная под небольшим углом к линии прицеливания, и излучатель, формирующий (обычно посредством светодиода и диафрагмы) светящееся изображение прицельной марки, которая чаще всего представляет собой простую точку красного цвета, хотя существуют и более сложные ее варианты. На вогнутую сторону линзы нанесено светоделительное (полупрозрачное рефлекторное) покрытие, излучатель же располагается в фокальной плоскости образовавшейся собирающей линзы, но вне ее оптической оси. Подобная конструкция позволяет стрелку одновременно наблюдать как практически неискаженное пространство за линзой, так и изображение прицельной марки. Причем последнее обладает крайне любопытными свойствами.

Например, отразившись от вогнутой поверхности линзы, лучи от марки преломляются и приходят к зрачку параллельными, а не расходящимися. Так что результирующее изображение будет соответствовать бесконечно удаленному предмету. Как и у описанных выше оптических приборов, глубина резкости человеческого глаза растет в геометрической прогрессии с увеличением расстояния до точки фокусировки. Поэтому при концентрации стрелка на более или менее удаленной цели достаточно резко будет восприниматься и прицельная марка.

Еще интереснее другая особенность «коллиматоров». При наведенном на какую-либо цель оружии положение светящейся точки будет жестко связано не с корпусом прицела… а с самой целью! Если, глядя на цель через «коллиматор», перемещать голову вправо-влево, то окажется, что марка «плавает» внутри прицела, строго удерживая линию прицеливания.

В итоге стрелок, использующий коллиматорный прицел, одним глазом видит все окружающее его пространство, в том числе и цель, а другим — цель, яркую прицельную марку и почти все, за исключением перекрытой корпусом прицела области, окружающее пространство. За счет свойства подсознания объединять в одно целое изображения от разных глаз, конечная картина содержит и ничем не перекрытое, объемно воспринимаемое окружающее пространство, и прицельную марку. Для прицеливания требуется лишь совместить марку с видимой через прицел целью, не задумываясь о правильном положении головы, а после отдачи выстрела линия прицеливания хоть и смещается, но не «теряется», то есть остается полностью под контролем стрелка.

Параллаксом, применительно к оптическим прицелам, называют смещение изображения цели относительно изображения прицельной сетки при поперечном перемещении глаза стрелка относительно оптической оси прицела. Это явление — результат несовпадения фокальной плоскости прицельной сетки (соответствующей дистанции фокусировки прицела) с плоскостью изображения цели. Величина параллактической погрешности прямо пропорциональна удаленности цели от точки фокусировки прицела и диаметру объектива.

Существует и особый тип сверхточных оптических прицелов с отстройкой от параллакса. Их отличие от «обычных» заключается в регулируемой фокусировке и чрезвычайно сниженной глубине резкости.

Портит столь идиллическую картину лишь один эффект, вызванный кривизной поверхности линзы. Лучи, отраженные от разных точек ее поверхности, оказываются непараллельными, вследствие чего возникает явление, схожее с параллаксом у оптических прицелов. Впрочем, у лучших моделей «коллиматоров» максимальная погрешность прицеливания даже на дистанции 100 м составляет лишь 10-12 см. А относительно недавно появились и так называемые беспараллаксные (parallax-free), или двухлинзовые, прицелы, созданные на принципе зеркала Манжена, безошибочно указывающие на цель.

«Коллиматоры» делятся на открытые и закрытые. Первые легче и почти не закрывают поле зрения даже для «прицельного» глаза, но излучатель в них не защищен от окружающей среды, а в случае его загрязнения прицельная марка «расплывается» или даже смещается. Закрытые подобной болезнью не страдают, но заметно тяжелее, то есть сильнее изменяют баланс оружия. Почти всегда для использования в разных условиях освещенности прицельная марка имеет регулируемый автоматически или вручную уровень подсветки.

К питанию излучателя некоторые производители стремятся подходить творчески. Так, существуют прицелы вообще без светодиода и батарей. На некоторых моделях змеевидно расположенное на внешней поверхности корпуса оптоволокно в светлое время суток собирает свет и направляет его к прицельной марке (причем от внешней освещенности зависит и яркость точки), а в условиях сумерек работу продолжает специальный «тритиевый» элемент, гарантирующий непрерывное слабое свечение в видимом спектре на протяжении 15 лет.

К экзотическим типам «коллиматоров» стоит отнести модели с увеличением. Их преимущество перед оптическими — менее строгие требования к положению глаза стрелка относительно окуляра и стереоскопические («слепые») прицелы. Последние состоят из непрозрачного вогнутого зеркала, перед которым располагается неподсвеченная прицельная марка на контрастном фоне. Так, один глаз видит только пространство с целью, а другой — точку прицеливания. Объединение изображений достигается посредствам того же подсознания. Такие модели легки, компактны и надежны, но обладают весьма низкой точностью.

В заключение стоит упомянуть еще один тип прицельных приспособлений — голографический прицел, который из-за аналогичного способа работы также часто называют «коллиматором», хотя устроен он совершенно иначе. На прозрачной пластине, находящейся в корпусе прицела, записано голографическое изображение прицельной марки. При появлении опорного когерентного излучения голограмма проецируется далеко в пространство. Слабый эффект, схожий с параллактическим, есть и здесь — абсолютная точность прицеливания независимо от положения марки внутри прицела будет достигаться лишь на той дистанции, на которой создается изображение. Преимущество такого прицела перед настоящими «коллиматорами» заключается в возможности оперативной замены фотопластины с необходимой дистанцией записи голограммы. Недостаток — высокое энергопотребление и, как следствие, прямая зависимость времени работы от массы батарей, а также ухудшение изображения сетки при наблюдении ярких источников света непосредственно через прицел.

www.airsoft-kaluga.ru

4х20, hq 328, 4х15, 4х28, 4х32

К числу альтернативных прицельных приспособлений, упрощающих использование пневматического оружия, относятся коллиматорные и оптические прицелы. Коллиматоры позволяют вести быструю стрельбу по движущимся целям, используя светящийся маркер, направленный оптической схемой в глаз стрелка. Оптические прицелы применяются при стрельбе по удаленным и неподвижным целям, обеспечивая точный контроль попаданий.

Обзор коллиматорных и оптических прицелов ZOS

К числу известных производителей коллиматорных и оптических прицелов для пневматического и охотничьего оружия относится китайско-американское предприятие ZOS. Оно расположено недалеко от Шанхая и содержит внушительный штат сотрудников, составляющий более 500 человек. Налаженная система производства дает возможность выпускать качественные прицельные приспособления, экспортируемые по всему миру.

Ассортимент продукции ZOS включает модели коллиматорных прицелов открытого и закрытого типа, позволяющие вести стрельбу с более тщательным прицеливанием или навскидку. Оптические прицелы имеют минимально необходимый функционал, подходящий для быстрой настройки и приведения оружия в состояние готовности.

Крепление

Коллиматорные прицелы

Подавляющее число моделей разработано под стандартное крепление типа «ласточкин хвост», расположенное в верхней части ствольной коробки. Таковым оснащены практически все образцы пневматических винтовок, обладающие относительно небольшой отдачей. Ряд моделей имеет встроенные крепления под планку Вивера (Пикатинни), а конструкция прицелов допускает переход от одной схемы крепления к другой.

Отметим, что коллиматорные прицелы «ZOS» тестируются на боевом оружии, которое обладает высокой отдачей. Благодаря надежной фиксации вся оптика без труда выдерживает небольшую тряску при переноске и стрельбе из пневматики.

Оптические прицелы

Ряд выпускаемых компанией оптических систем многофункционален и также может применяться на пневматическом и охотничьем оружии. Поскольку крепежные схемы винтовок, работающих на различных принципах, могут отличаться между собой, большинство прицелов поставляется в виде труб, не оснащенных узлами крепления. Их фиксация производится на кольца, предназначенные для монтажа на планки разных типов.

Более простые прицелы имеют стационарное крепление «ласточкин хвост», приспособленное для установки на винтовки и отдельные модели пистолетов. Такой крепеж можно снять и поменять на более подходящий. Следует учитывать, что стоимость сменного блока колец для перехода на планку Пикатинни может оказаться сопоставимой с ценой самого прицела.

Обзор моделей

Значительное число прицелов выпускается для целей любительской стрельбы и охоты. Ряд популярных моделей отличается простотой в установке и универсальной комплектацией, достаточной для эксплуатации сразу после покупки.

HQ 328

Данный коллиматорный прицел предназначен для стрельбы навскидку и относится к конструкциям открытого типа. Высокая устойчивость и прочность позволяют ему выдерживать значительные механические нагрузки, исключая внешние удары. Надежность прицела подтверждается опытом его использования на охотничьем оружии крупных калибров.

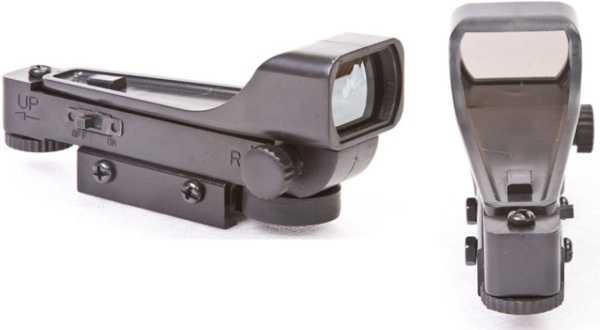

Фото коллиматорного прицела ZOS HQ 328

К особенностям механизма относится наличие регулируемых пальцами винтов для внесения горизонтальных и вертикальных поправок. За счет этого прицел выгодно отличается от многих аналогов, регулировка которых производится при помощи отвертки.

4х15

Оптический прицел 4х15 представляет собой малогабаритный вариант прицельного приспособления, обладающего встроенными крепежами-фиксаторами и малым полем зрения.

Регулировка положения прицельной метки (перекрестия) производится путем вращения винтов, скрытых пластмассовыми колпачками.

Вращение осуществляется отверткой, что бывает неудобно при частой пристрелке оружия.

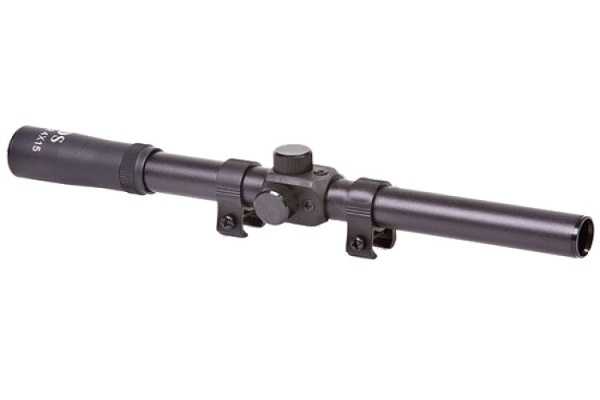

Фото оптического прицела ZOS 4х15

4х20

Конструкция данного прицела отличается несколько большей светопропускающей способностью оптики, хотя во многом повторяет параметры предыдущей модели. Увеличенный диаметр линзы объектива упрощает захват цели в поле зрения и производство быстрого выстрела.

Видео обзор прицела ZOS 4х20:

4х28

Образец является промежуточным вариантом между более совершенными оптическими прицелами и самыми простыми моделями. Отсутствие подсветки прицельной сетки и наличие встроенного крепления «ласточкин хвост» открывают прицелу дорогу для установки на большинство пневматических винтовок. Перед использованием прицела на винтовке с переламывающимся стволом следует убедиться в эффективности его эксплуатации с конкретной моделью.

Фото оптического прицела ZOS 4х28

4х32

Прицел относится к продвинутым вариантам, оснащенным подсветкой прицельной сетки и имеющим разновидности с переменным увеличением. Модель обычно не комплектуется креплениями и требует дополнительного приобретения колец для монтажа на винтовку.

Крупная передняя линза собирает в 4 раза больше света, чем стандартный прицел «4х15», что позволяет применять «4х32» при охоте в предрассветных сумерках. Встроенная система подсветки делает прицельную марку видимой на любом фоне мишени.

Фото оптического прицела ZOS 4х32

Технические характеристики

Технические характеристики прицелов ZOS:

Модель	hq 328	4х15	4х20	4х28	4х32
Увеличение, крат	1	4	4	4	4
Диаметр объектива, мм	20 × 30 (прямоугольный)	15	20	28	32
Окуляр (выходной зрачок), мм	—	3,75	5	7	8
Длина, мм	120	270	200	265	295
Масса, г	120	160	180	190	250
Диаметр основной трубки прицела, мм	—	19	19	19	25,4
Оптимальное расстояние от окуляра до глаза, мм	произвольное	75	77	75-80	70-80
Поле видимости, º	не ограничено	3,4	5	7,6	7,6

Устройство

Коллиматорные

Спектр моделей, выпускаемых фирмой «ZOS», включает открытые и закрытые модификации. Закрытые коллиматорные прицелы оснащены двумя линзами по бокам цилиндрического корпуса и имеют закрытый во внутреннем пространстве источник света. Изнутри прицелы обычно заполняются сухим азотом, исключающим образование конденсата при смене температурного режима эксплуатации.

Закрытые коллиматоры более надежны и прочны, хотя имеют малый угол обзора и менее удобны при стрельбе навскидку. Открытые коллиматоры содержат одну линзу, на которую проецируется прицельная марка, и источник света, располагающийся примерно посередине корпуса.

Такие прицелы позволяют вести быструю стрельбу, однако отличаются большими размерами прицельной марки, снижающими точность попадания. Открытый с двух сторон доступ к линзе повышает вероятность ее повреждения при падении оружия на твердое основание или выступающие предметы.

Схема коллиматорного прицела ZOS HQ 328

К открытым коллиматорным прицелам производства «ZOS» относятся «HQ 328», «HQ 417», «HQ 434». Закрытые коллиматоры включают модели «HQ 329», «HQ 433», «HQ 514».

Для регулировки яркости и размера прицельной марки существует несколько режимов работы. Классическая компоновка коллиматоров предполагает лишь один тип прицельной марки в виде светящейся точки. В отдельных моделях возможна смена ее внешнего вида путем переключения рычага управления (модели «HQ 434», «HQ 514»).

Оптические

Все оптические приспособления отличаются относительной простотой конструкции и представляют собой систему из линз (объектив и окуляр), между которыми помещена прицельная сетка. Классический вид сетки – простое перекрестие. Именно с перекрестием выпускается большинство оптических прицелов для пневматики, хотя на отдельных моделях можно встретить сетку «Mil-Dot» и ее разновидности. Практического смысла в использовании подобной прицельной марки на пневматическом оружии нет, поскольку стрельба ведется на небольших расстояниях. Вид сетки может изменяться в разных партиях даже для одной и той же модели.

Крепление всех оптических прицелов осуществляется на кольца, в которые затягиваются трубы с оптикой. Установка прицела на винтовку требует его дополнительного выравнивания относительно оси вращения, в противном случае вводимые при стрельбе поправки будут лишь снижать точность.

В продвинутых моделях оптики используют просветленные линзы, обладающие высокой светопроницаемостью. Это дает возможность наблюдать за целью при слабом освещении и вести эффективную стрельбу в сумерках. Данным качеством обладают модели, имеющие повышенные размеры (диаметры) линз, собирающие больше света и покрытые специальным составом.

Для повышения контрастности и прицеливания при слабом освещении в ряде прицелов введена подсветка прицельной сетки («4х32» и другие модели с увеличенным диаметром окуляра). Это существенно улучшает результативность попаданий, особенно если черная прицельная марка не видна на фоне мишени.

Комплектация

Содержание комплекта принадлежностей для прицелов «ZOS» минимально. В стандартную комплектацию входит инструкция, гарантийный талон и салфетка для протирания оптики. Ко всем коллиматорным прицелам прилагается батарейка, а к оптическим – крышки для защиты передней и задней линзы.

Пристрелка

Настройку коллиматорных и оптических прицелов, установленных на пневматическом оружии, желательно проводить при стрельбе с упора или с фиксацией пневматики в неподвижном состоянии. Последний способ реализуется зажиманием винтовки или пистолета в крупных тисках, установленных на массивном основании. Это позволяет оценить кучность стрельбы и выставить положение прицельной марки с минимальным количеством пробных выстрелов.

Пристреливая оружие, рекомендуется проводить серии по три выстрела (не менее), определяя среднюю точку попаданий. После первой серии необходимо изменить местоположение прицельной марки, используя регулировочные винты. Поскольку лишь редкие прицелы обладают строгими характеристиками вводимых поправок, стрелять рекомендуется с упора, чтобы контролировать перемещение точки прицеливания.
Закреплять пристрелянное оружие следует короткой серией выстрелов. Чтобы знать, на какой дистанции нужно целиться выше или ниже, нужно проверить смещение точки попаданий на разном расстоянии. На дистанции, используемой чаще всего, оружие должно быть пристреляно «под ноль» (средняя точка попаданий совпадает с местоположением прицельной марки).

Заключение

Коллиматорные и оптические прицелы ZOS являются альтернативой более дорогим приспособлениям и подходят для пневматики и ряда охотничьего оружия. Широкий ценовой диапазон позволяет выбрать подходящую модель, обладающую оптимальными техническими характеристиками.

Приобретая оптический прицел для пневматической винтовки, следует пользоваться общим правилом – стоимость прицела для винтовки с «переламывающимся» стволом должна быть на одном уровне с ценой самой винтовки.

Это вызвано значительными вибрациями и ударами, которые должна выдерживать оптика. Коллиматорные прицелы значительно менее чувствительны к внешнему воздействию, что позволяет устанавливать их на всевозможные системы пневматического оружия.

podpricelom.com

Оптический коллиматорный прицел

Изобретение относится к оптическому приборостроению, в частности может быть использовано в оптических прицелах спортивного, охотничьего и армейского оружия. Прицел содержит корпус, в котором размещены устройство для перемещения прицельной марки с формирующим ее светодиодным излучателем, устройство управления яркостью прицельной марки, источник питания, оптический коллиматорный узел, зеркало и рефлектор, выполненный в виде тонкой прозрачной пластины. Коллиматорный узел включает плотно прижатые друг к другу сферическими поверхностями две оптические линзы. На сферическую поверхность одной из них нанесено многослойное интерференционное покрытие, полностью отражающее световой поток прицельной марки от излучателя. На другую поверхность нанесено полупрозрачное многослойное интерференционное покрытие, отражающее на 50% световой поток прицельной марки. Зеркало и рефлектор установлены под углом 45° к оптической оси и горизонтальной плоскости между излучателем и коллиматорным узлом. Устройство для перемещения прицельной марки состоит из двух ползунов. На одном из ползунов установлено зеркало под углом 45° к основанию корпуса. Технический результат заключается в повышении точности регулирования прицельной марки оптических прицелов и упрощении конструкции. 3 ил.



Изобретение относится к оптическому приборостроению, в частности может быть использовано в оптических прицелах спортивного, охотничьего и армейского оружия.

Коллиматорные прицелы используют для формирования прицельной марки, которая совмещается с изображением цели таким образом, чтобы при выстреле из данного стрелкового оружия пуля попала в место, обозначенное прицельной маркой на цели. Основную роль в точности прицеливания играет механизм ввода боковых поправок и поправок на дальность (перемещение прицельной марки по горизонтали и по вертикали).

В настоящее время как отечественными, так и зарубежными предприятиями выпускается множество оптических коллиматорных прицелов для различного вида стрелкового оружия, в том числе для широко известных и наиболее распространенных в мире автоматов Калашникова и американских винтовок М 16.

Известен оптический прицел для стрелкового оружия (патент РФ №2054855 от 1994.07.29), состоящий из тонкостенного корпуса, в котором образованы внутренние камеры, содержащие устройство для излучения прицельной марки, установленное с возможностью перемещения в фокальной плоскости оптического узла, устройство управления яркостью прицельной марки, источник питания с выключателем, и внешнего опорного элемента окна прицеливания с оптическим коллиматорным узлом. Оптический коллиматорный узел выполнен из линз, причем на сферическую поверхность одной из них нанесено многослойное интерференционное покрытие, полностью отражающее световой поток от устройства для излучения прицельной марки, выполненного в виде многосегментного светодиодного излучателя, формирующего различный тип прицельной марки. Перемещение светодиодного излучателя осуществляется с помощью движка, выполненного в виде прямоугольной призмы, на передней грани которого закреплен многосегментный светодиодный излучатель, на верхней и боковой гранях выполнены взаимно перпендикулярные Т-образные пазы, в каждом из которых установлена Т-образная гайка с ходовым винтом, закрепленным в корпусе с возможностью вращения, имеющим цилиндрическую ручку с наружной стороны корпуса, соединенную с винтом при помощи конической пары. На внутреннем торце ручки выполнен выступ, помещенный в углублении кольца, которое установлено между ручкой и корпусом с возможностью вращения относительно осевой линии винта и может фиксироваться в определенных положениях при помощи подпружиненного шарика, установленного в цилиндрическом углублении корпуса прицела и в углублениях, выполненных на противоположном торце кольца.

Недостатком прицела является сложность конструкции и высокое энергопотребление.

Наиболее близким прототипом является конструкция коллиматорного прицела, описанная в патенте РФ №2237227 от 2003.01.28.

Сущность устройства заключается в том, что для регулирования положения прицельной марки механизм ввода боковых поправок выполнен в виде светодиодного излучателя, установленного посредством движка в фокальной плоскости оптического коллиматорного узла с возможностью перемещения перпендикулярно оптической оси прицела. Механизм ввода поправок на дальность может быть выполнен в виде зеркала, установленного посредством другого движка с возможностью перемещения вдоль оптической оси прицела или в виде рефлектора, установленного в корпусе с возможностью перемещения вдоль оптической оси прицела.

Недостатком известной конструкции является сложность регулировки механизма прицельной марки и невозможность автоматической яркости ее при различных уровнях освещенности.

Задачей изобретения является повышение точности регулирования прицельной марки и упрощение конструкции прицела.

Поставленная задача достигается тем, что оптический коллиматорный прицел содержит корпус, в котором размещены устройство для перемещения прицельной марки с формирующим ее светодиодным излучателем, устройство управления яркостью прицельной марки, источник питания, оптический коллиматорный узел. Коллиматорный узел включает объектив-рефлектор и тонкую пластину, на одну поверхность которой нанесено полупрозрачное многослойное интерференционное покрытие, пропускающее световой поток от цели и отражающее на 50% световой поток прицельной марки. Пластина установлена под углом 45° к оптической оси и горизонтальной плоскости между светодиодным излучателем и коллиматорным узлом. Устройство для перемещения прицельной марки состоит из двух ползунов, расположенных на одной оси, причем на одном из ползунов установлено зеркало под углом 45° к основанию корпуса, а второе зеркало установлено под углом 45° углом к боковой стенке корпуса. Перемещение ползунов осуществляется с помощью кулачкового механизма, соединенного с фрикционной муфтой, находящейся с противоположной стороны и взаимодействующей с корпусом.

На фиг.1 показан коллиматорный прицел, вид сбоку, на фиг.2 — механизм установки прицельной марки коллиматорного прицела, на фиг.3 — оптическая схема коллиматорного прицела

Коллиматорный прицел содержит корпус 1, объектив-рефлектор 2, пластину 3 с 50% светопропусканием, устройство 4 автоматической регулировки яркости свечения прицельной марки, отражающее зеркало 5, кронштейн прицела 6, батарейный отсек 7, герконовые переключатель прицельной марки и выключатель прицела 8, фрикционную муфту 9, горизонтальное отражающее зеркало 10, расположенное на ползуне, и вертикальное отражающее зеркало 11, находящееся на другом ползуне, светодиодную матрицу 12, барабан 13 переключения средней точки попадания и кулачковый механизм 14.

Коллиматорный прицел работает следующим образом.

Объектив-рефлектор 2 через систему зеркал 3, 5, 10, 11, расположенных под углом 45° относительно хода лучей прицельной марки, отображает исходящие от светодиодной матрицы 12 лучи, причем после отражения лучи параллельны и формируют бесконечно удаленное изображение прицельной марки. Светоделительное покрытие объектива-рефлектора 2 позволяет стрелку одновременно наблюдать цель и наложенное на цель изображение светодиодной матрицы 12. Корпус 1 коллиматорного прицела жестко связывает объектив-рефлектор 2 и светодиодную матрицу 12, которая установлена точно в фокусе объектива-рефлектора 2 и поэтому не имеет параллакса, вызываемого расфокусировкой. Включение прицела и переключение прицельных марок производится герконовыми переключателями 8, которые обеспечивают надежность работы и герметизацию прицела. Корпус 1 соединен с кронштейном 6 для установки прицела на оружейной планке, в котором находится батарейный отсек для источника питания 7, например элемент типа CR-2. Автоматическая регулировка яркости свечения и выбор марки прицела осуществляет электронная плата 4. Расположение зеркал относительно хода лучей от светодиодной матрицы 12 под углом 45° обеспечивает неизменное фокусное расстояние.

Узел регулировки прицельной марки работает следующим образом: отражающие зеркала 10, 11 расположены под углом 45° соответственно вертикальное отражающее зеркало 11 со светодиодной матрицей 12, а горизонтальное отражающее зеркало 10 относительно вертикального зеркала и оси коллиматорного прицела.

Поворотный барабан 13 средней точки попадания, при включенной муфте 9, производит перемещение светодиодной матрицы 12 по горизонтали. При выключенной муфте 9 осуществляется перемещение вертикального отражающего зеркала 11 и соответственно перемещение прицельной марки по вертикали.

Положительным эффектом является устранение сферической аберрации, ликвидация нарушений юстировки оптической системы, расфокусировки и параллакса при регулировке, повышение точности прицела, уменьшение геометрических размеров и массы прицела.

Оптический коллиматорный прицел, содержащий корпус, в котором размещены устройство для перемещения прицельной марки с формирующим ее светодиодным излучателем, устройство управления яркостью прицельной марки, источник питания, оптический коллиматорный узел, включающий плотно прижатые друг к другу сферическими поверхностями две оптические линзы — планарно-выпуклую и планарно-вогнутую, на сферическую поверхность одной из которых нанесено многослойное интерференционное покрытие, полностью отражающее световой поток прицельной марки от светодиодного излучателя и пропускающее световой поток от цели, зеркало и рефлектор, выполненный в виде тонкой прозрачной пластины, на одну поверхность которой нанесено полупрозрачное многослойное интерференционное покрытие, пропускающее световой поток от цели и отражающее на 50% световой поток прицельной марки, при этом зеркало и рефлектор установлены под углом 45° к оптической оси и горизонтальной плоскости между светодиодным излучателем и коллиматорным узлом, отличающийся тем, что устройство для перемещения прицельной марки состоит из двух ползунов, расположенных на одной оси, причем на одном из ползунов установлено зеркало под углом 45° к основанию корпуса, а второе под углом 45° к боковой стенке корпуса, при этом перемещение ползунов осуществляется кулачковым механизмом, соединенным с фрикционной муфтой, находящейся с противоположной стороны и взаимодействующей с корпусом.

findpatent.ru

Коллиматорные прицелы на охотничьем оружии

Помимо обычных оптических, а, точнее, телескопических прицелов, на охотничьем оружии все чаще можно увидеть прицелы коллиматорные, или, как их часто сокращенно называют, «коллиматоры». Некоторые из этих прицелов даже чем-то напоминают своих телескопических сородичей. Однако сходство это чисто внешнее. И в устройстве, и в параметрах этих прицелов совсем мало общего.

Так, в отличие от телескопических, коллиматорные прицелы, за редким исключением, имеют кратность равную х1, т.е. такие прицелы не обеспечивают оптического увеличения цели, а лишь проецируют прицельную марку в поле зрения стрелка, значительно упрощая и ускоряя процесс прицеливания и ввода поправок. Важнейшим преимуществом коллиматорных прицелов является то, что они практически не ограничивают обзор стреляющему. Эти прицелы позволяют осуществлять прицеливание как с одним, так и с обоими открытыми глазами, что фактически исключает их влияние на размер поля зрения. Благодаря своим качествам, коллиматорные прицелы оказались весьма эффективными при стрельбе по быстродвижущимся целям, находящимся на небольшом удалении от стрелка.

В армии коллиматорные прицелы появились еще в первой половине прошлого столетия. Применялись они в основном в зенитной артиллерии и на авиационном вооружении, и у разработчиков стрелкового оружия особого интереса не вызывали. Первые коллиматорные прицелы для стрелкового оружия были созданы лишь в 60-е годы, однако широкого применения они не нашли. Но в конце XX века, с появлением светодиодов, миниатюрных и мощных источников питания, оптоволокна и недорогой качественной оптики, ситуация коренным образом изменилась. Разработанные с использованием современных технологий, коллиматорные прицелы к стрелковому оружию показали высокую эффективность, быстро завоевали признание военных и в короткие сроки были приняты на вооружение многих армий мира. Основным назначением этих прицелов стало ведение огня на небольшие дистанции из автоматического и штурмового оружия. Так, согласно приводимым в литературе данным, использование коллиматорного прицела при стрельбе из автоматического стрелкового оружия повышает эффективность ведения огня по сравнению с механическим прицелом в 2-3 раза по движущимся целям и в 1,5-2 раза по неподвижным.

Естественно, вскоре преимущества коллиматорных прицелов были по достоинству оценены и охотниками. Тем более, как оказалось, их можно успешно использовать и на нарезном, и на гладкоствольном оружии, при стрельбе как пулей, так и дробью. В охотничьих магазинах появилось множество прицелов, принцип действия которых основан на коллимации света. Коллимация означает создание тонкого параллельно идущего потока излучения, созданного с помощью специального устройства — коллиматора. Оптическая система коллиматорного прицела устроена так, что прицельная марка, как правило, в виде светящейся точки красного цвета проецируется в поле зрения стрелка. Параллельные пучки лучей от прицельной марки воспринимаются глазом как лучи, поступающие от бесконечно удаленного предмета. Поэтому, в отличие от механического прицела, у стрелка нет необходимости фокусировать зрение на разноудаленных объектах (цель, мушка и целик) и совмещать их. Ему достаточно лишь совместить изображения цели и прицельной марки. При этом расстояние от прицела до глаза не имеет значения, а точность прицеливания, по сравнению с телескопическим прицелом, значительно меньше зависит от положения глаза относительно оптической оси прицела. Таким образом, намного упрощается и ускоряется процесс прицеливания.

Коллиматоры могут проецировать в поле зрения стрелка прицельную марку не только в виде точки, но и в виде различных геометрических фигур, в том числе концентрических кругов, упрощающих выбор необходимого упреждения при стрельбе по движущейся цели. В современных коллиматорных прицелах яркость прицельной марки регулируется. Причем регулировка яркости может осуществляться как в ручном, так и в автоматическом (в зависимости от яркости фона) режиме. Кроме того, в некоторых прицелах изменяется цвет прицельной марки (обычно с красного на зеленый). Все это делает коллиматорные прицелы весьма эффективными при стрельбе в сложных условиях, в частности, в сумерках.

Для подсветки прицельной марки в коллиматорных прицелах могут использоваться как искусственные источники света (обычно это светодиод), так и естественное освещение. В зависимости от способа подсветки коллиматоры называют, соответственно, коллиматорами активного и пассивного типа. Есть прицелы и с комбинированной подсветкой, у которых в дневное время прицельная марка подсвечивается за счет солнечного света, собираемого оптоволокном, а в сумерках используется светодиод.

Современные источники питания обеспечивают длительную работу светодиодной подсветки без замены аккумулятора. Но при отрицательных температурах их емкость значительно уменьшается, что может потребовать наличия запасного комплекта аккумуляторов. В некоторых прицелах для подсветки прицельной марки используются люминофоры на основе радиоизотопов (в частности, трития), обеспечивающие многолетнюю непрерывную работу коллиматора.

Конструктивно различают два вида коллиматорных прицелов: закрытый и открытый. Закрытые коллиматорные прицелы внешне похожи на оптические телескопические, но несколько короче и больше в диаметре. Для их монтажа используются стандартные кронштейны или посадочные места для оптических прицелов. В закрытых прицелах все элементы оптической системы расположены вдоль оси визирования и с обеих сторон закрыты линзами. Обычно их корпус делается герметичным, поэтому закрытые коллиматорные прицелы хорошо защищены от внешних факторов (дождь, снег, пыль и т.п.). Как правило, такие прицелы менее восприимчивы и к физическому воздействию, в частности, ударам и отдаче оружия. Кроме того, некоторые закрытые коллиматорные прицелы могут использоваться со специальными оптическими насадками, позволяющими увеличить кратность прицела.

Однако из-за массивности корпуса, на котором еще размещаются механизмы изменения положения прицельной марки, закрытые прицелы несколько ограничивают поле зрения стрелка, а потери света в линзах уменьшают их светосилу. Кроме того, в сравнении с открытыми прицелами, закрытые имеют больший вес и габариты, что не очень хорошо сказывается на балансе и управляемости оружия. С учетом технических параметров закрытые коллиматорные прицелы целесообразнее устанавливать на нарезное оружие.

Открытые коллиматорные прицелы несколько проще по устройству, их вес и размеры значительно меньше, чем у закрытых. Они почти не влияют на размер поля зрения стреляющего, баланс и управляемость оружия. Но оптическая система таких прицелов практически открыта для внешнего воздействия, а потому сильный дождь или снег могут лишить охотника возможности использовать такой прицел из-за искажения или «размывания» изображения фона или прицельной марки до полного их исчезновения. Кроме того, открытые прицелы обычно требуют установки специального узла крепления. Открытые прицелы предпочтительнее использовать для стрельбы по быстродвижущимся целям и устанавливать на гладкоствольное оружие.

Коллиматорным прицелам, как и телескопическим, свойственно явление параллакса, т.е. видимого сдвига изображения цели по отношению к изображению прицельной марки при смещении глаза в сторону от центра оптической оси прицела. У открытых коллиматорных прицелов, допускающих значительно большую величину такого отклонения, влияние параллакса обычно выше, чем у закрытых. Это тоже весомая причина, по которой открытые прицелы целесообразнее устанавливать на гладкоствольное охотничье оружие. Ведь оптимальная дальность стрельбы из гладкого ствола значительно меньше, чем из нарезного, а потому и влияние ошибки в прицеливании, вызванной параллаксом, на результат выстрела будет не столь существенным.

Несмотря на все положительные качества, применение коллиматорных прицелов на охоте далеко не всегда оправдано. В частности, даже открытый коллиматорный прицел малопригоден для охоты на пернатую дичь с «вертлявым» полетом (например, некоторые виды болотных куличков). В этом случае обычная прицельная планка с мушкой вне конкуренции. Не стоит ожидать выдающихся результатов и при стрельбе с коллиматорным прицелом на большие дальности — погрешности в прицеливании будут весьма ощутимы. Напомню, что основное назначение этих прицелов — стрельба на небольшие дистанции. А для высокоточной стрельбы предназначены телескопические оптические прицелы. Поэтому, прежде чем приобретать новый прицел, необходимо тщательно продумать, для каких целей и в каких условиях вы собираетесь его использовать, определиться с основными конструктивными и техническими параметрами, и только после этого отправляться в магазин. Следует также учитывать, что, как любой оптический прибор, коллиматорный прицел требует осторожного и бережного обращения. Его необходимо будет тщательно выверять как после каждой установки на оружие, так и периодически, в процессе эксплуатации. Кроме того, несмотря на кажущуюся простоту прицеливания с использованием коллиматорного прицела, стрелку потребуется некоторое время для привыкания и отработки практических навыков стрельбы с таким прицелом.

Говоря о коллиматорных прицелах, нельзя не упомянуть о похожих на них внешне, но имеющих принципиальные конструктивные отличия, голографических прицелах. В таких прицелах голографическое изображение прицельной марки формируется на прозрачной пластине, аналогичной светоделительной пластине коллиматорного прицела. Происходит это при подсветке записанного на пластине голографического изображения когерентным (лазерным) излучением. Его еще называют опорным излучением. Яркость прицельной марки при этом регулируется мощностью опорного излучения.

Изображение прицельной марки в голографическом прицеле может иметь не только различную форму, но и быть трехмерным, например, в виде светящейся линии в пространстве, являющейся продолжением линии визирования и направленной в цель. В случае необходимости прицельную марку в таком прицеле можно оперативно заменить. При этом линия визирования останется неизменной, и выверки прицела не потребуется.

Поскольку прицельная марка голографического прицела проецируется в плоскость цели, у стрелка создается впечатление, что она находится на том же удалении, что и цель. В результате исключается необходимость переаккомодации (перенастройки) зрения стреляющего для наблюдения разноудаленных предметов — прицельной марки и цели, а влияние параллакса сводится практически к нулю. Кроме того, голографическим прицелам присущи все преимущества прицелов коллиматорных: малые вес и габариты, большое поле зрения, быстрота и простота прицеливания и т.д. К недостаткам таких прицелов можно отнести лишь высокую стоимость и значительное энергопотребление.

В заключение замечу, что установка на оружие даже самых совершенных прицельных приспособлений не освобождает охотника от необходимости постоянно совершенствовать свою стрелковую подготовку. В первую очередь за счет регулярных тренировок. Того же, кто после приобретения современного дорогостоящего прицела посчитает, что теперь его оружие просто обречено на 100% попадания, на первой же охоте может постигнуть глубокое разочарование.

Валерий Клименко
Мастер Ружье, 08 — 2012

weaponland.ru
