Патрон 9×18 Ultra | Энциклопедия вооружения

Патрон 9×18 Ultra / 9×18 Police, 1936, Германия

Тактико-технические характеристики 9х18 мм Police
Калибр, мм — 9
Длина патрона, мм — 25,5
Длина гильзы, мм — 17,7
Вес патрона, г — 10
Вес пули, г — 6,5
Вес пороха, г — 0,32
Начальная скорость пули, м/с — 300-330
Дульная энергия, Дж — 303-363

Фирма Густава Геншоу «Geco» в 1936 году для немецкой Люфтваффе создала 9-мм патрон «Ultra» с гильзой длиной 17,7 мм. Пуля этого патрона имела массу 6,1 г и дульную энергию 303 Дж.

Патрон 9×18 Ultra был создан, как промежуточный по мощности между патронами 9х17 К и 9х19 Par. 9×18 Ultra имеет начальную скорость 300 м/с., массу патрона — 10 г, массу пули — 6,5 г, массу заряда — 0,32 г.

Гильза патрона 9×18 цилиндрической формы, латунная или стальная. Пуля оболочечная со свинцовым сердечником, имеет оживальную или плоскую коническую головную часть (что изменяет ее баллистические свойства, включая начальную скорость).

На дне гильзы помещается маркировка, содержащая обозначения завода-изготовителя. В гнездо запрессовывается капсюль, который для герметичности покрывается лаком. Два затравочных отверстия в дне гильзы служат для воспламенения порохового заряда при наколе капсюля.

Наружная кольцевая проточка предназначена для зацепления за неё выбрасывателя. Капсюль имеет конструкцию и состав, традиционный для европейского оружия.

Современный патрон фирмы «Geco» с остроконечной пулей имеет дульную энергию 333 Дж и начальную скорость пули 330 м/с.

Патрон 9×18 Ultra не получил широкого распространения, и только позднее, в 1976 году, подобный патрон под наименованием 9×18 Police стала производить фирма «Hirtenberger».

Пуля 9×18 Police весит 6,5 г, имеет энергию пули 339-363 Дж и начальную скорость пули 323-345 м/с.

Характерная особенность этого патрона – диаметр донышка гильзы меньше диаметра самой гильзы. Относительно невысокая мощность патрона 9×18 позволяет использовать его в пистолетах, автоматика которых работает по принципу отдачи свободного затвора. Наибольшее распространение патрон 9×18 получил в полиции.

Под патрон 9×18 Police выпускался пистолет Walther PP Super, который предназначался для полиции ФРГ. Однако для борьбы с международным терроризмом и растущей преступностью в семидесятые годы ХХ столетия требовались более мощные боеприпасы, чем 9-мм патрон «Police». В результате этого все пистолеты были заменены на оружие калибра 9×19 мм.

Хотя патроны 9×18 Police были несколько слабее патронов калибра 9х19, зато позволяли создавать под них оружие со свободным затвором, более простое и дешевое.

Внимание: Несмотря на внешнюю схожесть с патроном 9х18 ПМ, они не являются взаимозаменяемыми, так как калибр пули патронов «Ультра» и «Полис» составляет 9,02 мм, а ПМ — 9,25 мм. Кроме того, диаметр гильзы патрона ПМ на 0,5 мм больше, чем у патрона «Ультра» («Полис»). Однако при наличии пистолета ПМ и патронов «Ультра» можно ими стрелять, заряжая пистолет по одному патрону, обмотав его полоской скотча шириной 19 мм (захватывая пулю на 1-1,5 мм) и, доводя, таким образом, диаметр до 10 мм.

Наоборот, при наличии пистолета под патрон «Ультра» и патронов ПМ стрельба возможна, если разверткой диаметром 10 мм увеличить диаметр патронника на глубину 18 мм и торцевой фрезой (тоже 10 мм) — размер чашечки затвора для помещения фланца гильзы. Кроме того, необходимо слегка развести в стороны загибы горловины магазина.

Однако при этом повышается нагрузка на ствол, что приводит к быстрому его износу, так как из-за большего диаметра пуля патрона ПМ будет не только врезаться в нарезы при движении по стволу, но и вытягиваться за счет поперечной деформации. Кроме того, возможно утыкание или недосыл очередного патрона из-за разных баллистических характеристик патронов «Ультра» и ПМ

worldweapon.info

Патрон 9 мм короткий — характеристики, оружие

9mm Short (.380 ACP / 9mm Browning / 9mm Kurz / 9mm Corto / 9×17)

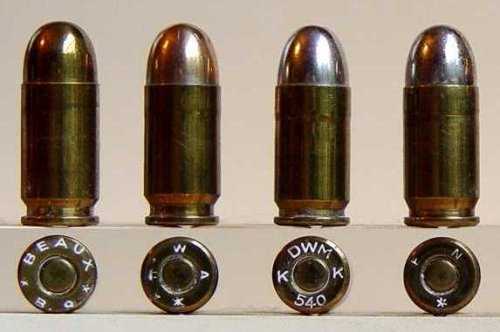

Патроны 9mm Short

Патроны 9mm Short с экспансивными пулями

Патроны 9mm короткие используются в основном в компактных моделях, выполненных на основе автоматики со свободным затвором. Созданный Браунингом для компактного пистолета фирмы Colt в 1908 году, и получившим обозначение .380 ACP, этот патрон стал впоследствии одним из самых популярных пистолетных патронов в Европе, в особенности в первой половине 20-го века, а в настоящее время он переживает новый виток популярности. Широкому распространению способствовала удобная и безопасная в обращении модель фирмы FN – 1910, конструкции Браунинга. В Европе основным обозначением патрона являлось 9mm Short, впервые появившись на рынке оружия совместно с пистолетом FN Browning model 1910. Оружие под этот патрон очень широко использовалось полицией. Даже в США, где лидирующие позиции занимали револьверы под .38 Special, самозарядный Colt Pocket стал пользоваться большой популярностью не только в полиции, но и в армии, у командующего состава. Армии воюющих государств во время Первой и Второй мировых воин, также широко использовали пистолеты под патрон 9mm Short, как оружие ограниченного стандарта при нехватке основного.

Достаточно компактный, позволяющий сделать рукоятку пистолета не очень широкой, и в то же время обладающий не самым слабым останавливающим действием пули, в сравнении с патронами меньшего калибра, 9mm Short на протяжении всего 20-го века являлся хорошим выбором для самообороны и отличным компромиссом между высокой эффективностью и компактностью. Преимущество этого патрона заключается еще и в практически полном отсутствии рикошетов, что является очень важным качеством для полиции, а также малой силе отдачи при стрельбе. 9mmShort состоял на вооружении в армиях Италии, Югославии и Чехословакии, а так же использовался в вооруженных силах Третьего рейха, совместно с оружием ограниченного стандарта. Дальнейшим развитием патрона стал немецкий 9mm Ultra. Этот патрон с длиной гильзы 18 мм стал прототипом советского 9×18, с увеличенным до 9,2 мм диаметром пули и более мощным пороховым зарядом. В настоящее время оружие под 9mm Short сильно потеснено сверх компактными пистолетами под, значительно более мощный 9mm Parabellum. Однако 9mm Short, снаряжающиеся экспансивными пулями и пороховым зарядом повышенной мощности, еще достаточно широко используется в оружии самообороны. Преимущество этого патрона заключается еще и в практически полном отсутствии рикошетов и малой силе отдачи при стрельбе. Другие обозначения патрона: 9×17; .380 ACP; 9mm Browning; 9mm Kurz; 9mm Corto. Начальная скорость пули составляет 260 — 305 м/c, а энергия 220 — 275 Дж.

Боеприпасы

www.armoury-online.ru

Патрон 9×21 | Энциклопедия вооружения

Патрон 9х21 / СП-10 / СП-11 / СП-12 / СП-13

Специальный патрон 9х21 разработан в начале 1990-х годов специально для российского пистолета «Вектор», в России более известного как «Гюрза» (в 2003 году официально принят на вооружение Российских Вооруженных Сил и МВД под обозначением СПС).

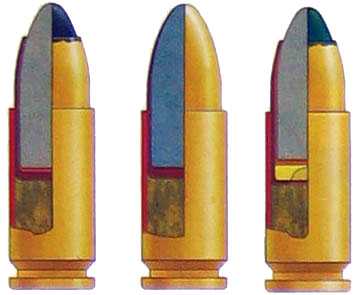

СП-10 (7Н29), СП-11 (7Н28), СП-13 (7БТЗ) (слева-направо)

Тактико-технические характеристики 9×21, СП-10, СП-11, СП-12, СП-13
Калибр, мм	СП-10 (7Н29)	СП-11 (7Н28)	СП-13 (7БТЗ)
Длина гильзы, мм	21
Длина патрона, мм	33
Масса пули, гр	6.7	8.0	7.1
Масса патрона, гр	11	11.9	11.5
Материал сердечника	сталь термоупрочненная	свинец	сталь термоупрочненная
Начальная скрость пули, м/с	420	390	395
Импульс отдачи патрона, кгс/с	0.35	0.37	0.33
Дальность пробития бронежилета 2 класса, м	100	—	70

Новый пистолет изначально предназначался для решения широкого круга тактических задач.

С этой целью были разработаны несколько типов патронов 9×21 различного назначения:
СП-10 (7Н29) — с пулей со стальным сердечником повышенной пробиваемости,
СП-11 (7Н28) — с малорикошетирующей пулей со свинцовым сердечником,
СП-12 — с экспансивной пулей,
СП-13 (7БТЗ) — с бронебойно-трассирующей пулей.

Устройство пуль, их пробивное действие и баллистика определяют и назначение патронов — по незащищенной живой силе следует применять патроны СП-11 (7Н28) и СП-12, для поражения целей в средствах индивидуальной защиты, находящихся в автомобилях и за различными легкими преградами (двери, деревянные перекрытия, тонкие стены) — патроны СП-10 (7Н29) или СП-13 (7БТЗ). Емкость упаковочных картонных коробок — 30 патронов.

Все патроны 9х21 имеют одинаковые внешнегабаритные размеры и состоят из пули, гильзы, метательного заряда и капсюля-воспламенителя.
Патроны унифицированы по гильзе и капсюлю-воспламенителю. Их отличие заключается в конструкции пуль.

Российский патрон специального назначения калибра 9х21 (индекс ЦНИИТочМаш — РГ052) конструкции Алексея Юрьева, разработан на базе гильзы патрона 9х18 ПМ удлиненной до 21 мм.

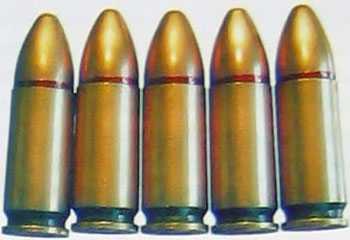

СП-10 (7Н29)

1- оболочка
2 — пуля
3 — пороховой заряд
4 — гильза
5 — капсюль
6 — рубашка (обтюратор)
7 — стальной сердечник.

Патрон с пулей повышенной пробиваемости со стальным сердечником предназначен для поражения живой силы противника в средствах индивидуальной защиты и небронированной техники.

Полу-оболочечная пуля патрона СП-10 (7Н29) состоит из стального термоупрочненного сердечника, полиэтиленовой рубашки и биметаллической оболочки. Носовая часть сердечника выступает из оболочки. Такая конструкция пули позволяет уменьшить потери энергии бронебойного сердечника на пробивание оболочки пули при попадании в преграду.

Благодаря этому, пуля патрона СП-10 обладает высоким пробивным действием. Вершинка пули патрона СП-10 окрашивается в черный цвет. Упаковочные картонные коробки для этих патронов имеют отличительную черту черного цвета.

СП-11 (7Н28)

1- оболочка
2 — пуля
3 — пороховой заряд
4 — гильза
5 — капсюль
6 — рубашка (обтюратор)
7 — стальной сердечник

Патрон обеспечивает надежное пробитие бронежилетов класса III A (по американской системе), обеспечивающих защиту от пистолетных патронов до .44 Mag включительно, на дальностях свыше 50 метров. Дульная энергия патрона составляет 590 Дж.

Патрон СП-11 (7Н28) с пулей со свинцовым сердечником предназначен для поражения незащищенной живой силы противника, в средствах защиты без металлических защитных пластин, для стрельбы в условиях ограниченного пространства, где значительно возрастает возможность поражения своих военнослужащих от рикошета пуль, и для учебных стрельб.

Пуля патрона СП-11 (7Н28) состоит из свинцового сердечника в биметаллической оболочке. Форма пули и ее масса обеспечивают сопряжение траектории с пулей основного патрона СП-10. Отличительной окраски пули и картонные упаковочные коробки не имеют.

СП-12

Патрон СП-12 с экспансивной пулей предназначен для поражения незащищенной живой силы противника и для стрельбы в условиях ограниченного пространства, где значительно возрастает возможность рикошета. Форма пули и ее масса обеспечивает ей сопряжение на траектории с пулей основного патрона СП-10. Отличительной окраски пули и картонные упаковочные коробки не имеют.

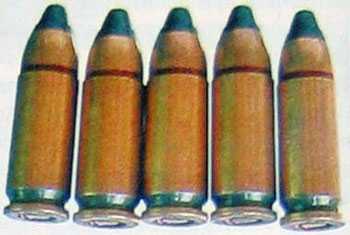

СП-13 (7БТЗ)

1- оболочка
2 — пуля
3 — пороховой заряд
4 — гильза
5 — капсюль
6 — рубашка (обтюратор)
7 — стальной сердечник

Патрон СП-13 (7БТЗ) с бронебойно-трассирующей пулей предназначен для корректирования огня, целеуказания, а также поражения живой силы противника, в том числе в средствах индивидуальной бронезащиты. Полуоболочечная пуля патрона 7БТЗ состоит из стального сердечника, свинцовой рубашки, трассирующего состава и биметаллической оболочки.

Носовая часть сердечника пули этого патрона, также как и у СП-10 выступает из оболочки. Благодаря особенностям технических решений, использованных в конструкции, кучность стрельбы этого патрона находится на уровне патрона СП-10, а по пробивной способности он незначительно уступает ему.

Надо отметить, что высокая кучность для патронов с трассирующей пулей (кучность стрельбы которых значительно ниже, чем у обычных патронов) достигнута впервые. Вершинка пули патрона 7БТЗ окрашивается в зеленый цвет. Упаковочные картонные коробки для этих патронов имеют отличительную черту зеленого цвета.

СП-У

Для обучения приемам заряжания и производства выстрела используется учебный патрон. Он выполнен с использованием основных деталей патрона СП-10, но не имеет порохового заряда и капсюля воспламенителя.

Пуля учебного патрона отличительной маркировки не имеет, но на ее гильзе выполнена поперечная выдавка. На упаковочной картонной коробке для учебных патронов имеется надпись «Учебный».

СП-10 УЗ

Для проверки прочности узла запирания оружия в заводских условиях используется патрон СП-10 УЗ. Применение таких патронов в войсках строго запрещено. Пули этих патронов окрашены в черный цвет до места обжима дульца гильзы, а упаковочная картонная коробка имеет надпись «Усиленный заряд».

worldweapon.info

Полукрупнокалиберный пулемет Mle 37 MAC калибра 9×66 MAS. — Не теряйте мужества

9-мм пулемет Mle 37 MAC

Нет, серьезно, а как его еще назвать? Я вполне понимаю соображения, по которым французы попытались во второй половине 30-х ввести оружие под патрон 9×66, радикально превосходящий по мощности их стандартный винтовочный 7,5×54 мм MAS (7.5 French). Действительно, пуля нового (ну как — нового? Он был разработан в 1930-32 годах) «промежуточного вверх» патрона весом 21 грамм вылетая со скорость 750 м/с имела энергию ~6400 Дж (бронебойная 16-граммовая пуля при 900 м/с — 6480 Дж), что раза в три превосходило дульную энергию винтовочного патрона. При этом, сам патрон 9×66 весил в два с половиной раза меньше (~50 граммов против 122), чем французский же крупнокалиберный 13,2×99, да и стоил дешевле.

Существенно легче получалось и оружие под этот патрон*, несмотря на то, что вместо отдельной разработки арсенал в в Шательро (Manufacture d’armes de Châtellerault, — MAC) просто отмаштабировал свой же пулемет 1931 года. Предполагалось, что пулемет под новый патрон, наконец, позволит пехоте создать большую плотность огня на дистанции, превосходящей досягаемость обычных пулеметов (при неплохих шансах при стрельбе по бронетехнике, прошу заметить). При установке же в укреплениях — получалось накрыть противника заблаговременно. Кругом хорошо.

Была мысль использовать такие пулеметы и на бронетехнике — он с некоторым трудом, но помещался на место обычного пулемета, но с такой мощностью он мог бы вполне помочь сэкономить выстрелы к пушке. Пулемет Mle 37 MAC прошел все испытания и даже был рекомендован к постановке на вооружение, но вплоть до лета 1940 года не удалось высвободить мощности для его производства, ну а потом не до того стало.

---

+ геометрия патрона
+ 9-мм магазин рядом с патронами калибра 7,5-мм и 13,2-мм.

* — французская пехота отказалась от 13.2-миллиметрового Гочкисса из-за невозможности его таскать. Он остался только в зенитных подразделениях.

P.S. Обратите внимание: знаете современный «суперснайперский» патрон .338 LM? Масса пули и ее начальная скорость практически совпадают с бронебойным патроном 9×66. Французы думали в правильном направлении.
P.P.S. Ходят слухи про попытки сделать пулеметы .338 LM, кстати. По ровно тем же соображениям, что и у французов.

strangernn.livejournal.com

ПМ — пистолет Макарова калибр 9,2-мм

Н. Ф. Макаров разработал не только лишь новый пистолет, да и новые пистолетные патроны: позднее они были названы в его честь патронами Макарова 9,2×18. Не считая орудия калибра 9,2 мм, конструктор представил пистолет, снаряжавшийся патронами 7,62×45. Русские вооруженные силы избрали версию Макарова калибра 9,2 мм. Как и автоматический пистолет Стечкина модели АПС, пистолет Макарова в 1951 году был принят на вооружение армии и милиции. Орудие получило заглавие автоматический пистолет Макарова ПМ. К тому же сейчас такие пистолеты выполняются серийно.

Пистолет ПМ — видео

В Китае это орудие выполнялось по лицензии как пистолет модели 59, в ГДР — как модель Макарова М, в Югославии — как модель 67. В Югославии, кроме измененной версии для патронов Браунинг 9×17, существует модификация для калибра 7,65 мм.

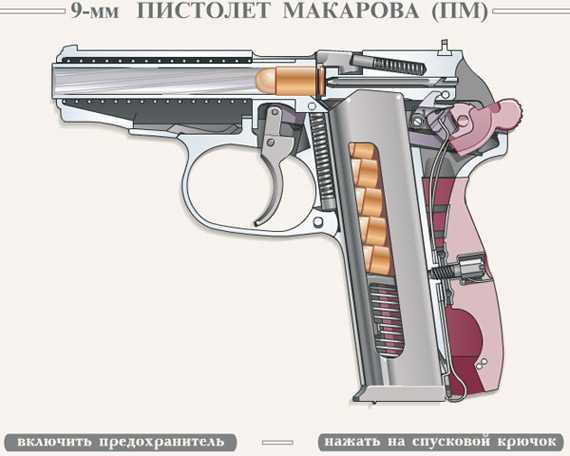

Автоматический пистолет Макарова ПМ вполне сделан из стали, имеет толщину 30 мм. Действие автоматики основано на использовании энергии отдачи. Ствол агрессивно закреплен. Подача боеприпасов осуществляется из однорядного железного магазина. Как и у всех армейских пистолетов, разработанных в то время, фиксатор магазина находится снизу ручки.

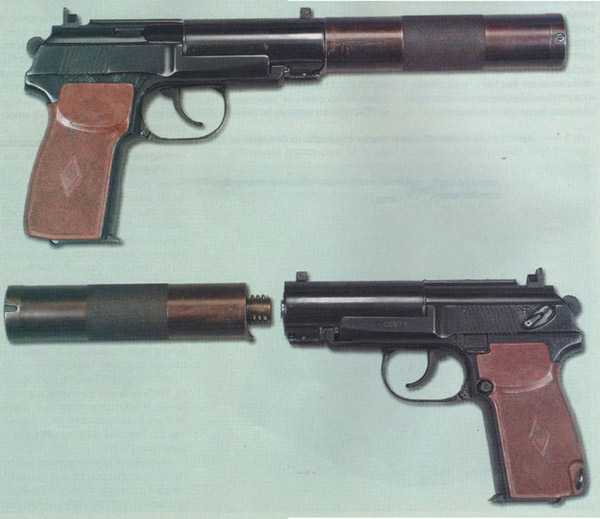

После выстрела последним патроном затвор остается в заднем положении. Когда стрелок вставляет полный магазин и высвобождает затворную задержку, затвор скользит вперед, и орудие опять готово к бою без перезарядки. Стрельба может осуществляться по принципу двойного деяния с жестким либо по принципу одиночного деяния с плавным спуском. Темп стрельбы составляет от 30 до 35 выстр./мин. Предохранитель комфортно размещен и приводится в действие огромным пальцем руки, удерживающей пистолет. Прицельное приспособление, состоящее из сменного целика и недвижной мушки, настроено на дальность 50 м. Сверху на затворе имеется рифление, которое препятствуют появлению бликов. Кроме стандартной модели, выполнялась особая версия с глушителем.

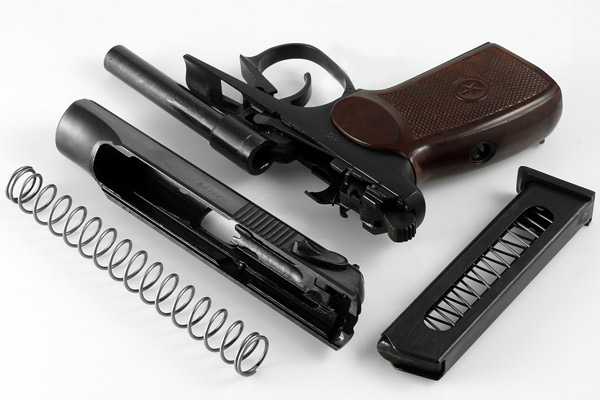

Для разборки орудия при очистке довольно нескольких движений. После снятия магазина спусковая скоба оттягивается вниз, а затвор освобождается от ручки, зачем его необходимо мало оттянуть вспять, потом снять, продвигая по направлению к входному отверстию ствола.
Пистолет Макарова ПМ — это надежное и меткое орудие. Функциональность, удобство в обслуживании и масса соответствуют интернациональным требованиям к современным армейским пистолетам.

Тактико-технические свойства пистолета ПМ

Калибр, мм	9,2
Исходная скорость пули (v0), м/с	315
Длина орудия, мм	160
Высота орудия, мм	127
Длина полосы прицела, мм	130
Масса в незаряженном состоянии, кг	0,806
Патрон	9,2×18
Нарезы/направление	4/п
Емкость магазина, патронов	8
Дальность действенного деяния, м	50



Фото пистолета ПМ

---
