БТР-80 не способен плавать даже при небольшой волне
БТРы перед отправкой в море. Фото Ольги Ярославской
«Проблема БТР-80 применительно к использованию в морской пехоте в том, что машина обладает низким запасом плавучести и не приспособлена для плава даже при сравнительно небольшом волнении. Плюс требуется высокая квалификация механика-водителя: умение управлять машиной на плаву с учетом волнения, направления ветра и течений», — рассказал Центральному Военно-морскому порталу военный эксперт, главный редактор журнала «Арсенал Отечества», полковник запаса Виктор Мураховский.«При неблагоприятных условиях достаточно случайно развернуть БТР-80 бортом к волне, чтобы захлестнуло воздухозабор, вода попала внутрь машины, замкнуло аккумуляторы, перестали работать водооткачивающие насосы», — добавил он.
По словам эксперта, для морской пехоты из советской (российской) техники наиболее приспособлены БТР-50ПК, ПТ-76 и БМП-3Ф.
Военный обозреватель ТАСС, полковник в отставке Виктор Литовкин считает, что основной причиной инцидентов могли стать ошибочные действия механика-водителя и нарушения техники безопасности.
Один из военнослужащих казахстанской войсковой части близ Актау, к которой относились машины, сообщил, что из-за сильной волны залило воздухозабор БТР, что и послужило причиной инцидента.
Четыре бронетранспортера БТР-80 армии Казахстана затонули в Каспийском море 18 сентября. Вместе с машинами погибли четверо солдат-срочников.
19 сентября на место происшествия прибыл министр обороны РК Имангали Тасмагамбетов. Он принял решение об отстранении от должности командующего Регионального командования «Запад», полковника Мурата Нугманова, а также первого заместителя командующего РгК «Запад», начальника штаба, полковника Ризата Колпашева, заместителя командующего РгК «Запад» по боевой подготовке, полковника Мергена Капашева, командира бригады морской пехоты, подполковника Ербулата Толыкбаева.
Похожая трагедия произошла в сентябре 2014 года во время учений по высадке десанта на побережье Сахалина. Во время инцидента трое морских пехотинцев контрактной службы погибли. Командир взвода морской пехоты старший лейтенант Б., осужденный на 3,5 года лишения свободы за халатность, вследствие которой в БТР утонули трое военнослужащих Тихоокеанского флота, и амнистированный судом к 70-летию Победы в Великой Отечественной войне продолжил нести службу на своей прежней должности.
Еще один похожий случай произошел в конце июля 2013 года. БТР утонул во время генеральной репетиции военно-морского парада к Дню флота Украины в Севастопольской бухте.
БТР-80, боевая колесная плавающая машина
www.arms-expo.ru

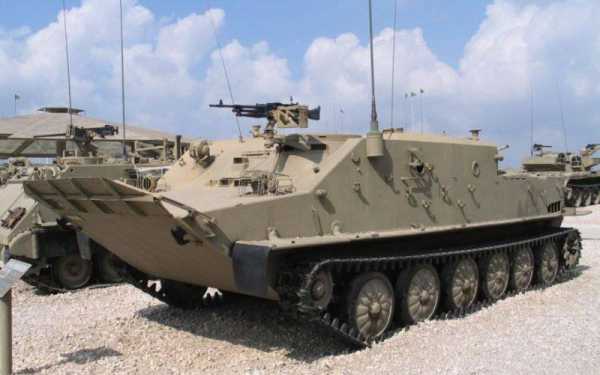

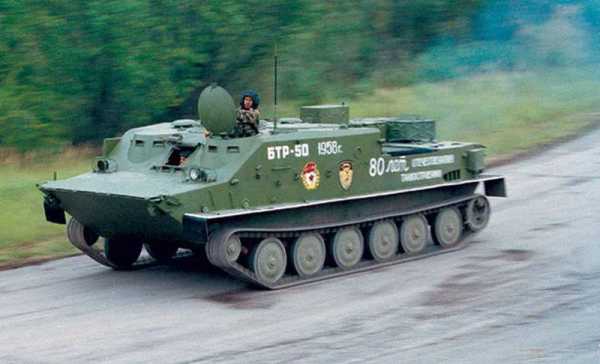

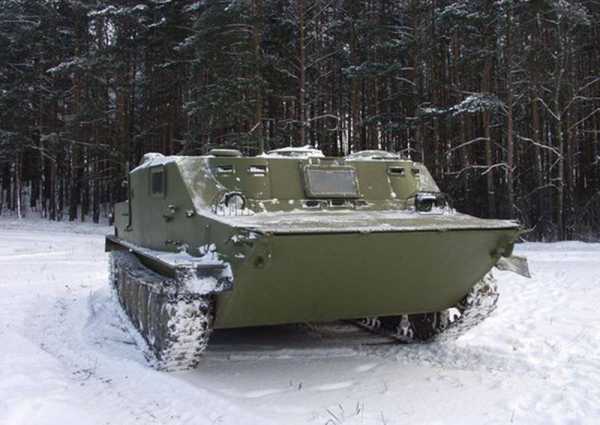

БТР-50 – эксплуатация и боевое применение » Военное обозрение
Бронетранспортер создан на базе танка ПТ-76. Основная особенность — большая вместимость личного состава (до 20 человек) и транспортировка через водные преграды достаточно больших грузов, массой до 2 000 килограмм. И хотя машина была принята на вооружение в 55 году, она, в своем роде, является уникальной машиной, которую совсем недавно использовали ВС РФ, находится в строю вооруженных сил более чем 15 государств мира. Этот бронетранспортер в свое время использовали как вездеход в Антарктиде. Полярный вариант носил полярное имя «Пингвин».
Воспоминания о БТР-50ПУ
Опытом управления и использования бронетранспортера поделился с нами известный эксперт в области БТТ В.Мураховский. Он с удовольствием рассказал о своем эксплуатационном опыте БТР-50ПУМ1, которая использовалась как КШМ. Отметил установленные в ней гироскопический курсовой указатель, курсовой прокладчик, обладавший возможностью самостоятельного вычерчивания пути на карте, хороший на то время комплект систем связи (р-105У,Р-105,Р-113,Р112), оборудование РРС Р403БМ, РП р-311 и полевой коммутатор П-193А. Основные, на его взгляд, плюсы бронетранспортера:
— встроенный отопитель для обитаемого бокса машины;
— повышенная проходимость, по сути, БТР превосходил по характеристикам проходимости своего «конкурента» легкий БТР «МЛ-ЛБ»;
— огромный запас плавучести, БТР был единственной машиной способной при плохих погодных условиях и волнениях моря высадить десант на берег.
Недостатков у машины практически не было, за исключением двигательной установки в плане устаревшего дизельного двигателя. До конца 70-х годов двигатель был современным агрегатом бронированной машины, а вот после 70-х чувствовалась нехватка характеристик мощности для выполнения поставленных задач в составе сил с использованием новейшей бронетехники. БТР-50 не мог на равных держаться по мобильности с новыми образцами военной техники. Жаль, что вовремя не модернизировали такую отличную машину, ведь по выполнению десантных операций с ней мало кто может сравниться и в наше время. В трудных условиях применения бронетехники – болотистая местность, глубокий снег, наличие на местности большого числа различного вида водоемов, лучше данной машины ничего нет. Военному эксперту в 70-х годах приходилось эксплуатировать БТР-50 в Прибалтике. На бронетранспортере проводили тогда оценку местности для будущих учений, после использовали для управления учений с боевой стрельбой бронетехники. При проведении ночных ротных учений тактического плана со стрельбой боевыми боеприпасами в Армейском учебном центре, он расположен в довольно заболоченной местности, на финишный рубеж по прекращению огня из десятка ротных танков приходили три-четыре единицы. Тогда на вооружении были танки Т-62, чуть позже Т-64 и в конце Т-72. На маршрутах местности особых отличий не было, но танки на учениях постоянно застревали на болотистых участках. И на БТР-50 приходилось наматывать километры от одного танка к другому, осуществлять работы по эвакуации. А на полковых или дивизионных учениях километраж, вообще, переваливал за несколько сотен километров за день на бронетранспортере. По воспоминаниям В. Мураховского, случая «застревания» БРТ-50 он не помнит, были проблемы на переправах, но они решались быстро и самостоятельно с помощью средств самовытаскивания.
Боевое применение плавающего БТР

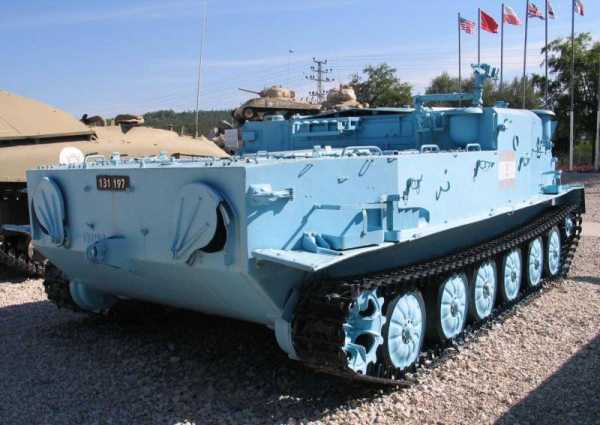

На сегодняшний момент БТР-50 в разных модификациях, в том числе своих собственных, используют во многих государствах мира, военный эксперт рассказывает, что сам видел, как бронетранспортер используют в Индонезии, Египте и Вьетнаме. В ходе военных конфликтов машина полностью подтвердила свою уникальность. Рассмотрим военный конфликт между Ираном и Ираком. Проходили бои за полуостров Фао. Местность в том районе достаточно заболоченная, и пехотные подразделения в основном использовали лодки для продвижения вперед между клочками земли. А использование БТР-50 для перевозки подразделений и вооружения давало огромные преимущества стороне, использующей данный плавающий бронетранспортер. БТР-50 мог вести огонь на плаву, кроме этого, пехота также вела огонь с борта плывущей машины. На БТР перевозили достаточно крупногабаритные орудия и минометы, запасы боеприпасов и оружия.
До этого конфликта БТР успел показать себя в военном конфликте между Индией и Пакистаном. Индийские военные часто использовали связку ПТ-76 и БТР-50, чем сразу достигали преимущества. Известны случаи, когда индийская пехота на БТР-50 проникала по заводненным участкам вглубь территории пакистанцев и захватывала целые населенные пункты.
Припомним еще использование БТР-50 в арабо-израильской войне 73 года. Тогда израильские пехотинцы, используя трофейные плавающие БТР-50 и ПТ-76, сначала обеспечили плацдарм на западном участке у Большого Горького озера. Потом совершили рывок вперед и уничтожили ПВО противника, что обеспечило прикрытие авиацией действий по наведению мостов для тяжелой бронетехники и вооружения. Это привело к совершению флангового обхода, выходу в тыл арабской военной группировки. Арабские военные оказались на грани полного уничтожения.
Судьба БТР-50
Узнали мы и причины отказа от модернизации плавающего бронетранспортера. Ведь некоторые страны из бывшего Варшавского договора провели свои собственные модификации данной машины. По мнению военного специалиста В. Мураховского, замена двигателя на ДУ от БМП, трансмиссии современного типа, немного динамический защиты и обновления комплексов связи сделала бы бронетранспортер и сейчас востребованной машиной для обеспечения пехоты и морского десанта. Сейчас есть предложения некоторых фирм провести такую модернизацию, однако это не вернет БТР-50 в строй ВС РФ. Военное ведомство сделало ставку на унификацию техники, и сейчас КШМ стали производить на базе МТ-Лбу гусеничного исполнения. Машину оборудовали АСУВ «Маневр», КШМ артиллерии и поставили несколько решений противовоздушной обороны. Но унификация дала свои «плоды» — машина пересекает водные преграды много хуже предшественника, защита машины оставляет желать лучшего, имеются проблемы с размещением и обитаемостью. Известны случаи нарушения геометрии корпуса от разного рода нагрузок, после которых машины уходили на завод для капремонта.
Основные характеристики:
— команда 2 человека;
— вместимость 20 человек;
— масса 14.2 тонны;
— длина 7.7 метра;
— ширина 3.1 метра;
— высота 2 метра;
— просвет 37 сантиметров;
— броня 6-13 миллиметров;
— ДУ дизель В-6 мощность 240 л.с.;
— вооружение – станковый пулемет калибра 7.62мм СГМБ;
— боезапас 1.25 тысяч боеприпасов;
— скорость наземная до 45 км/ч;
— скорость пересечения водных преград 14 км/ч;
— топливный запас 400 литров на 260 километров хода.
topwar.ru
Бронетранспортер БТР-50 » Военное обозрение
Разработанное ГБТУ тактико-техническое задание предусматривало разработку двух боевых машин – легкого плавающего танка и бронетранспортера созданного на его базе с максимальной унификацией. Проектированием бронетранспортера, получившим обозначение «объект 750», занималось ленинградское ВНИИ-100 параллельно с ПТ-76 («объект 740»), однако с небольшим отставанием. Отставание было связано с тем, что большое количество конструктивных решений, таких как водометные движители, должны были испытываться на ПТ-76. Успешные испытания танка стали основанием того что конструкторы были уверены, что бронетранспортер будет не менее удачным.При создании бронетранспортера особые затруднения были связаны с разработкой погрузочного устройства, которое необходимо для перевозки, на машину тяжелого вооружения включая дивизионные пушки и автомобили ГАЗ-69. Было предложено два варианта погрузочного устройства: лебедка имеющая привод от основного двигателя для погрузки грузов по откидным аппарелям; крановая установка имеющая электропривод. Последний вариант отвергли, поскольку наблюдалась чрезмерная конструктивная и эксплуатационная сложность.
Первый опытный образец бронетранспортера изготовили в апреле 1950 г., в июле прошли его заводские испытания, включавшие пробег на 1,5 тыс. км. Во время одного из испытаний, которое было связано с проверкой грузоподъемности на плаву, проводившегося в заброшенном карьере, едва не произошел несчастный случай. После первого заплыва с грузом 2000 кг (соответствует техническому заданию), и проведения осмотра, который показал отсутствие воды и исправность машины, руководитель испытаний принял решение повторить заплыв с дополнительной нагрузкой. Для этого почти все присутствовавшие – 20 человек – забрались на бронетранспортер. Машина вошла в воду и начала движение, однако на середине водоема она начала погружаться в воду.

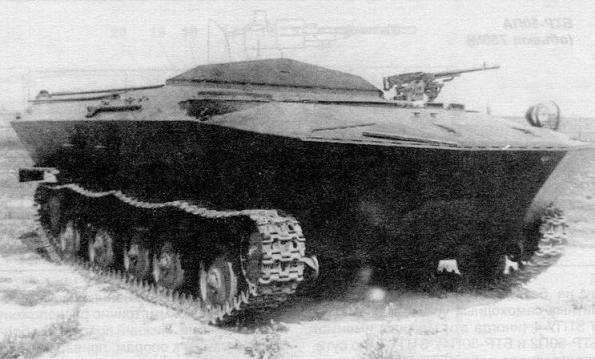

Опытный образец бронетранспортера «объект 750»
Избежать жертв позволило то, что глубина карьера была небольшой и люди, которые находились на крыше моторно-трансмиссионного отделения, стояли в воде лишь по колено. На крышу выбрались и испытатели, которые сидели на местах членов экипажа. После того как машину вытащили на берег, выяснилось, что во время поспешной подготовки к повторному заплыву механиками не были поставлены на место некоторые болты крепления нижних лючков и сливные пробки. Данный «опыт» стал причиной того что внимание к подготовке машины для испытаний повысили и подобных досадных эпизодов не повторялось.
В другом конструкторском бюро под руководством А.Ф. Кравцева, одновременно с разработкой «объект 750», на базе плавающего танка К-90 создали плавающий бронетранспортер К-78. На ВРЗ № 2 летом 1950 г. изготовили опытный экземпляр.
У боевой машины имеющей массу 10760 кг имелся открытый сверху корпус, сваренный из 15-миллиметровых катаных бронелистов. В бронетранспортере размещались 2 члена экипажа, 22 десантника. Посадка/высадка пехотинцев производились через корму и борта корпуса Вооружение – 7,62-миллиметровый пулемет СГ-43 – устанавливалось в десантном отделении в передней части левого борта на кронштейне. Боекомплект пулемета состоял из 1000 патронов. Ходовая часть, трансмиссия, двигатель и водоходный движитель были такими же, как и у танка К-90. При движении по шоссе максимальная скорость составляла 34,3 километра в час (запас хода – от 180 до 200 км), на плаву – 9,7 километров в час (запас хода – 80 км). Данный бронетранспортер мог быть конкурентом объекта 750, но танк К-90 к концу лета 1950 г. проиграл сравнительные испытания с «объект 740», в связи с чем работы по К-78 были прекращены.
Опытный образец плавающего бронетранспортера К-78

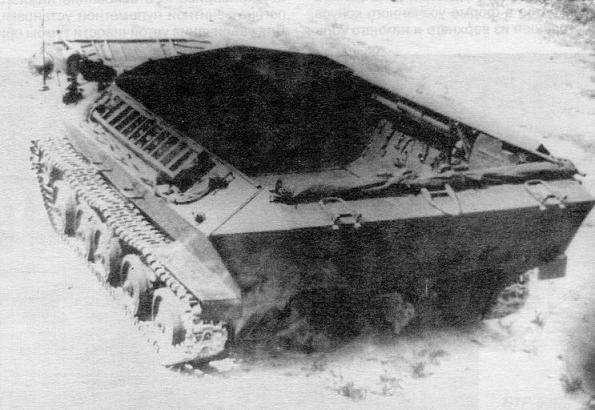

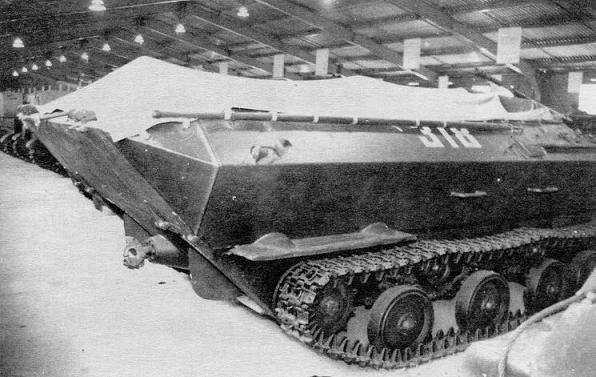

Бронетранспортер К-78, вид с кормы. Машина находится ныне в Военно-историческом музее бронетанкового вооружения и техники в Кубинке
В тоже время на ЧКЗ было изготовлено еще два экземпляра «объект 750» (в машинах учли результаты заводских испытаний) и в августе 1950 г. они были предъявлены их на гос. испытания, проводимые с 4 по 29 сентября в районе г. Бровары Киевской области. Программу, утвердили первый зам. военного министра Маршал Советского Союза Соколовский и министр транспортного машиностроения Максарев. Проводившая их комиссия, посчитала, что БТР не выдержал испытаний на гарантийный километраж. Поэтому, в соответствии с постановлением СМ СССР от 31 декабря 1950 г., ВНИИ-100, ЧКЗ и Минтрансмаш были обязаны изготовить к 01.05. 1951 два БТР с устраненными недостатками и предъявить их госкомиссии.
Новые бронетранспортеры были изготовлены к июлю, а из государственные испытания прошли в августе. Августовские испытания были признаны успешными. По основным параметрам БТР соответствовали тактико-техническому заданию, а по некоторым показателям, как и ПТ-76, превосходили их. Еще три машины, изготовленные к августу 1952 г., были предназначены для проведения войсковых испытаний, состоявшихся в сентябре — октябре того же года. Во время испытаний по инициативе конструкторов, вне программных требований, провели стрельбы на плаву и на суше из 57-миллиметровой пушки ЗИС-2 и 85-миллиметровой Д-44 (по тактико-техническому заданию предусматривалась лишь их перевозка). Испытания стрельбой прошли успешно, в ходовой части поломок не произошло. Запас плавучести был достаточным для ведения огня без затопления или опрокидывания, что только подтвердило исключительные амфибийные качества бронетранспортера. Однако штатная установка пулемета ДШК не выдержала программных испытаний. При условии устранения недостатков госкомиссия рекомендовала БТР к принятию на вооружение СА. Постановлением СМ СССР № 175-89сс от 30.01.1954 бронетранспортер — объект 750 приняли на вооружение. Машине присвоили обозначение БТР-50П.

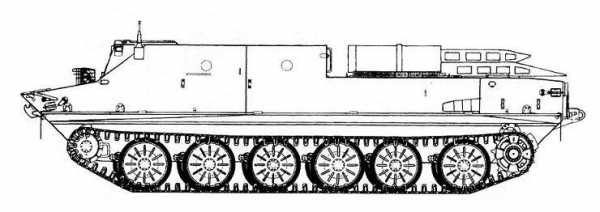

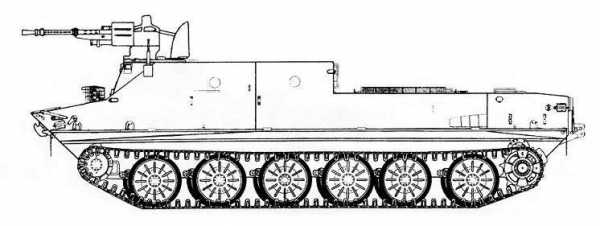

БТР-50 (объект 750)
БТР-50ПА (объект 750М)
Изготовителем новой машины, как и в случае с ПТ-76, был определен СТЗ, что являлось вполне логичным. Согласно распоряжению Совета Министров Сталинградский тракторный завод был обязан в 1954 г. изготовить первую партию БТР состоящую из 10 машин. В 1955 г. началось массовое производство БТР-50П.
Необходимо отметить, что на серийных машинах, в отличие от прототипов, штатным вооружением являлся пулемет СГМБ калибра 7,62 мм – турельная установка пулемета ДШК установленная на люке командира на вооружение принята не была. На том же месте в 1956 году был размещен другой крупнокалиберный пулемет – КПВТ калибра 14,5 мм с бронеспинкой, на турели. Его боекомплект состоял из 800 патронов. Угол возвышения – +85°. Но машину объект 750М, которая получила обозначение БТР-50ПА, также не приняли на вооружение.
Еще два бронетранспортера так и остались опытными образцами. Их создали на базе БТР-50П в 1955 году. Речь идет о самоходных зенитных установках ЗТПУ-2 и ЗТПУ-4 (данные машины иногда именуются как БТР-50П2 и БТР-50П4). По сути ЗТПУ-2 представляла собой бронетранспортер БТР-50П в десантном отделении которого устанавливалась тумба имеющая форму усеченного конуса, состоявшая из двух кольцевых поясов, соединенных четырьмя стойками расположенными симметрично. Нижний пояс крепился к опорам тумбы болтами. Опоры к днищу корпуса были приварены. К верхнему поясу было приварено основание нижнего погона пулеметной установки. Чтобы увеличить устойчивость тумбы во время ведения огня ее передние стойки с верхним лобовым листом корпуса соединялись съемными распорками. Угол вертикального наведения пулеметов КПВТ — от -3°20′ до +91°. Механизм наведения имел ручной привод. Максимальная скорость наведения: по горизонтали 46°30′ в сек., по вертикали 37°20′ в сек. Для веления огня по воздушным целям использовали коллиматорный прицел ВП-4, по наземным – телескопический ОП-1-14. Боекомплект пулеметов 1280 патронов. Скорострельность – 484 выстрела в минуту. Установку обслуживали один наводчик и два заряжающих.

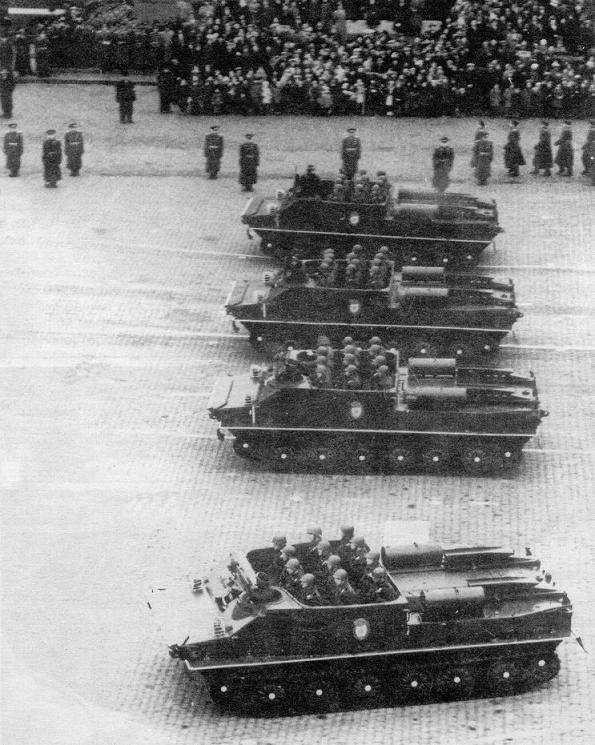

Бронетранспортеры БТР-50 на Красной площади. 7 ноября 1961 года. На крышах МТО боевых машин хорошо видны наружные топливные баки и складные аппарели для погрузки тяжелого вооружения

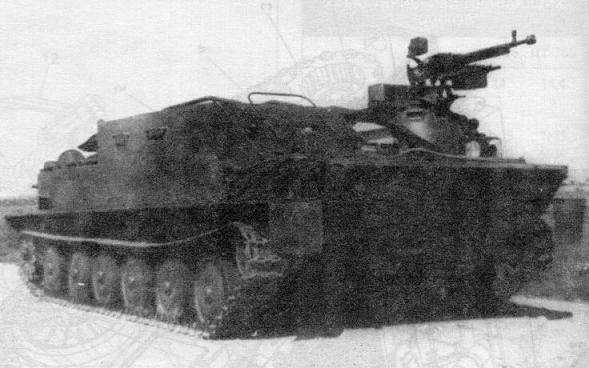

Машина ЗТПУ-2 обеспечивала эффективное уничтожение воздушных целей, летящих со скоростью до 600 километров в час на высоте от 500 до 1000 метров. Горизонтальная дальность эффективной стрельбы 2 тыс. метро.
От ЗТПУ-2 ЗТПУ-4 отличалась главным образом количеством пулеметов КПВТ, которых теперь четыре. Это потребовало усилить постамент и увеличить боекомплект. Эффективность огня повысилась, другие характеристики остались прежними.
Серийное производство наиболее массовой модификации бронетранспортера – БТР-50ПК (объект 750ПК) началось в 1958 году. Основным его отличием от базовой версии была крыша над десантным отделением в которой имелось три люка для посадки/высадки десанта. Установка бронекрыш была осуществлена на всех неплавающих и плавающих гусеничных и колесных бронетранспортерах по опыту венгерских событий 1956 года. Отсутствие крыш у отечественных бронетранспортеров стало причиной значительных потерь в личном составе. Машины открытые сверху забрасывались бутылками с зажигательной смесью и гранатами из верхних окон домов. Кроме того, у плавающих бронетранспортеров с закрытыми полностью корпусами лучшие характеристики при плавании во время волнения.
Люки, лючки и укладка ЗИП на БТР-50: 1 ,5 — буксирные тросы, 2 — люк механика-водителя; 3 — люк командира; 4 — тент; 6- лючок над заливным отверстием расширительного бачка; 7 — съемная крыша надмоторного люка; 8 — лючки над заправочными отверстиями бортовых передач; 9 — съемная крыша трансмиссионного люка; 10 — аппарели; 11 — блок троса лебедки; 12 — ролик троса лебедки; 13 — укрывочный брезент; 14 — буек с веревкой; 15 — лючок над заправочным отверстием масляного бака; 16 — лючок над заправочным отверстием большого топливного бака; 11 — лючок над заправочным отверстием малого топливного бака; 18 — тележка погрузочного устройства; 19 — съемная крыша над топливными баками; 20 — лючок для выхода газов из котла обогревателя; 21 — траки
БТР-50ПК был способен перевозить до 2 тонн груза или 20 солдат, однако доставлять на себе тяжелое вооружение и технику он был уже не в состоянии.
В конструкцию бронетранспортера во время серийного производства вносились такие же изменения, что и в танк ПТ-76. Например, на БТР-50ПК в конце 1950-х гг. начали устанавливать радиостанцию Р-113, прибор ночного видения механика-водителя ТВН-2Б, автоматическую противопожарную углекислотную установку и ТДА. Бронетранспортеры БТР-50ПК начиная с 1962 г. стали выпускаться на базе ПТ-76Б и оснащались системой противоатомной защитой и универсальным автоматическим противопожарным оборудованием. Установка третьего топливного бака объемом 140 литров дала возможность повысить запас хода машины по сравнению с БТР-50П и БТР-50ПК на 150 км. С 1968 г. пулемет СГМБ начали заменять на ПКБ, а радиостанцию Р-113 заменять на Р-123.
На базе БТР-50ПК в 1958 году сконструировали командно-штабную машину БТР-50ПУ (объект 750К), которая предназначалась для обеспечения управления в мотострелковых и танковых соединениях и частях.
В отличие от БТР-50ПК, в правой части лобового верхнего листа корпуса командно-штабной машины была установлена ниша штурмана, имеющая три призменных прибора наблюдения ТНП-Б. У бортовых листов корпуса обзорные лючки отсутствовали, вентиляторы, установленные на них в предыдущих моделях, были перенесены на крышу штабного отделения, его задняя стенка выполнялась без откидного листа сплошной. В походном положении на ней крепилась телескопическая антенна. На крыше штабного отделения размещалась вращающаяся башенка кругового обзора, оснащенная прибором ТПКУ-2Б. Два посадочных люка имеющих откидные крышками и иллюминатор, закрывавшийся броневой крышкой, располагались за башенкой. Иллюминатор давал возможность работать в машине днем без использования искусственного освещения.

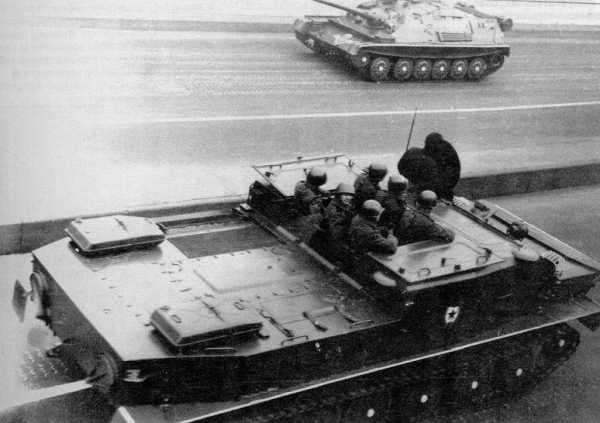

БТР-50ПК возвращается с парада на Красной площади. Прямоугольный люк в крыше десантного отделения закрывался двухстворчатой крышкой. В правом переднем углу крыши корпуса хорошо виден колпак нагнетательного вентилятора
В отделении управления имелось три сиденья: командира соединения, штурмана и механика-водителя.
В штабном отделении командно-штабной машины находился узел связи, который включал в себя комплекс проводных, радио- и радиорелейных средств. В состав входили радиостанции Р-112, -113, -105 или -105У, двухканальная радиорелейная телефонная станция Р-403БМ, радиоприемник Р-311, телефонный полевой коммутатор П-193А рассчитанный на 10 номеров, 4 аппарата, 4 катушки длиной 600 метров двухпроводного кабеля. Внутренняя связь между членами экипажа БТР-50ПУ осуществлялась через два переговорного устройства Р-120. Машина оснащалась навигационной аппаратурой – датчиком курса (гирокурсоуказатель КМ-2), курсопрокладчик КП-2М1 и датчик пути ДП. Для обеспечения работы навигационной аппаратуры и радиостанций машина оснащалась 4 аккумуляторными батареями 6-СТЭН-140М (на БТР-50ПК их было две), переносным бензоэлектрическим зарядным агрегатом АБ-1-П/30, 5-ю запасными аккумуляторными батареями 2-НКН-24 а также различными вспомогательными электроприборами. Командно-штабной машины БТР-50ПУ оборудовалась фильтровентиляционной установкой, автоматической системой ППО, термодымовой аппаратурой и отопительной системой штабного отделения. В штабном отделении в средней части имелся раздвижной стол, на котором работали с картами. Вместимость командно-штабной машины – 9 человек.
Впоследствии БТР-50ПУ неоднократно модернизировали. В основном это делалось за счет изменения состав оборудования. Это привело к появлению БТР-50ПУМ и БТР-50ПУМ1. Последнюю в 1972 году приняли на вооружение.

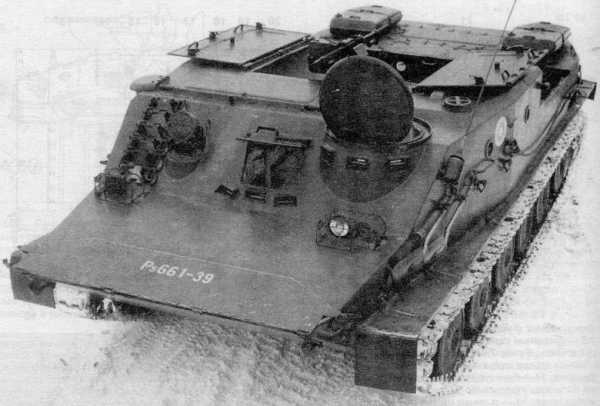

БТР-50ПК финской армии, 1974 год. Пулемет ПКБ начали устанавливать на серийных бронетранспортерах после 1968 года. Устанавливали их и на машинах более раннего выпуска в ходе капитального ремонта

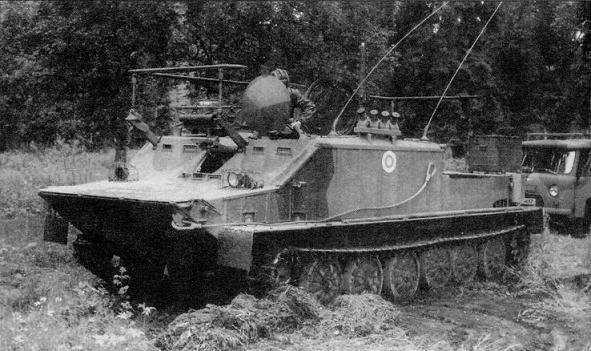

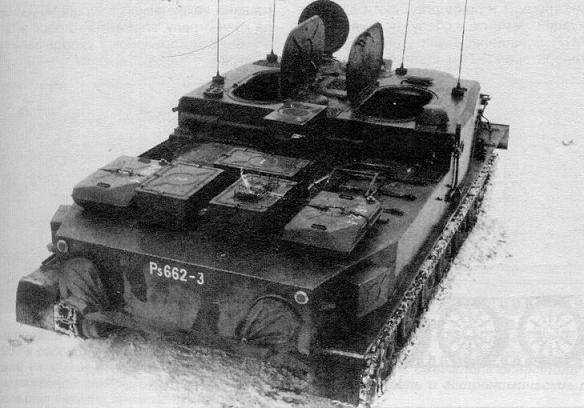

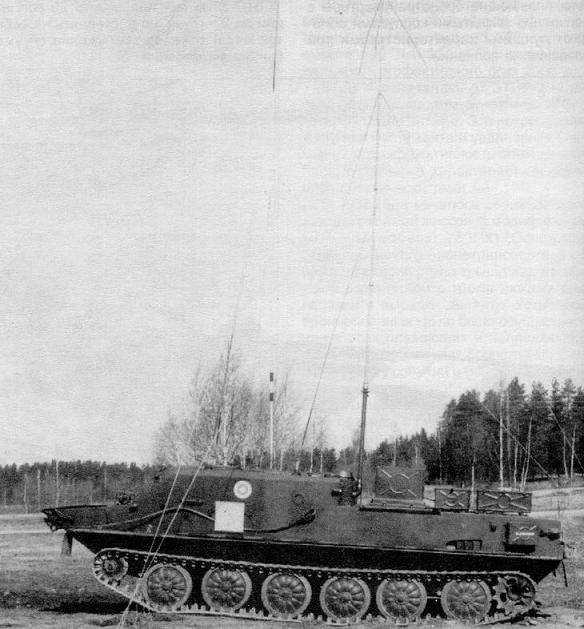

БТР-50ПУ финской армии. Весна 1976 года. Машина штатно комплектовалась 11-, 10- и тремя 4-м антеннами
Одновременно с разработкой БТР-50ПУ создали командно-штабную машину БТР-50ПН (объект 905), имеющую иной состав оборудования.
В конце 1960 годов серийное производство бронетранспортеров БТР-50ПК завершилось. По западным данным, изготовили 6,5 тыс. бронетранспортеров, но автору данное число представляется завышенным.
Боевые машины, снятые с вооружения мотострелковых войск, послужили базой для изготовления нескольких образцов спецтехники. Так, например, на базе машины БТР-50ПК была изготовлена система дистанционного разминирования УР-67. Данная машина представляла собой бронетранспортер, на крыше моторно-трансмиссионного отделения которого установлена пусковая установка, имеющая две направляющие. С нее запускались неуправляемые реактивные снаряды, имеющие шнуровой заряд – при подрыве снаряды расчищали в минных заграждениях проход, достаточный для перемещения техники. Система дистанционного разминирования УР-67 состояла на вооружении в инженерных войсках.
Часть БТР-50П в 1970 годах была переоборудована в машины техпомощи МТП, которые являлись подвижным средством тех. обеспечения мотострелковых подразделений, на вооружении которых имелись БМП-1. БТР-50П при переоборудовании вместо открытого десантного отделения было создано производственное отделение, имеющее бронированную крышу, причем высота давала возможность проводить работы стоя. Производственное отделение предназначалось для установки оборудования, приспособлений, инструментов и принадлежностей для эвакуации, обслуживания и ремонта БМП-1. Боевая машина пехоты оснащалась двигателем В-6ПГ и генератором Г-74. Кроме того имелся подогрев картера. Для установки и снятия узлов и установки при обслуживании и ремонте БМП-1 машина техпомощи МТП оснащалась кран-стрелой, элементы которой в походном положении укладывались снаружи.

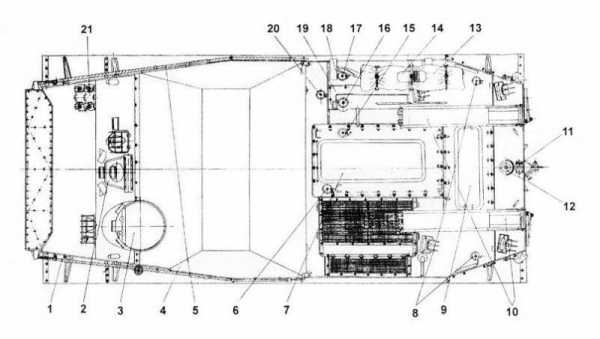

Расположение люков, агрегатов и ЗИПа на крыше БТР-50ПУ: 1 — ниша штурмана; 2 — броневой колпак приточного вентилятора; 3 — передний лист крыши; 4 — вращающаяся башенка; 5 — крышка правого посадочного люка; 6 — задний лист крыши, 7 — броневой колпак нагнетателя; 8 — брезент; 9 — трап; 10 — ящики для бачков с бензином; 11 — буй; 12- ящики для ЗИПа; 13 — зарядный агрегат; 14 — телескопическая мачта; 15 — броневой колпак вытяжного вентилятора; 16 — патрубок индивидуального забора воздуха двигателем; 17 — крышка левого посадочного люка; 18 — броневая крышка иллюминатора; 19 — люк командира
БТР-50ПУ (вид сзади). Хорошо видны открытые люки штабного отделения и ящики ЗИП на крыше МТО
Модернизированная командно-штабная машина БТР-50ПУМ отличалась от своей предшественницы усиленным бронированием и более современным радиооборудованием

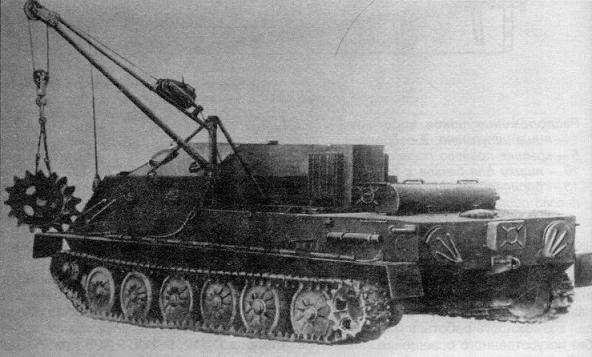

Машина технической помощи МТП с кран-стрелой в рабочем положении
topwar.ru
Десант на броне. Почему солдаты не доверяют отечественным БТР?
Что было и к чему пришли
На кадрах военной кинохроники мчатся «тридцатьчетверки», на броне густо сидят румяные автоматчики. В самую страшную жару и самый лютый мороз советские солдаты шли в бой, прижимаясь плечом к массивной башне танка, презирая мысль, о том, что в любую секунду шальная немецкая пуля «сковырнет» их с брони под гусеницы бешено мчащейся машины.
Укрыть советских воинов броней не представлялось возможным – предельно загруженная промышленность не имела резервов для выпуска бронетранспортеров. Не существовало даже какой-либо концепции применения подобных машин. Поставки по ленд-лизу исправить положение не смогли: например, из 1200 американских полугусеничных БТРов (М3, М5, М9), переданных в 1942 году, в механизированные подразделения попали только 118 машин, остальные применялись как артиллерийские тягачи. Так и доехали наши солдаты верхом на броне до самого Берлина.
Холодная война задала новые стандарты: для прорыва к Ла-Маншу сквозь затопленную[*] и сожженную ядерным огнем Европу были созданы бронетранспортеры – гусеничный БТР-50П и позже колесный БТР-60. Грозные машины, не уступавшие по проходимости танкам, могли преодолевать водные препятствия вплавь, и надежно защищали экипаж от поражающих факторов ядерного оружия.
* Группировка советских войск в Германии (ГСВГ), в составе 5 общевойсковых, 4 танковых и 3 воздушных армий, была способна за пару недель прорваться к Ла-Маншу.
По одной из легенд, натовские гуманитарии закладывали ядерные фугасы под дамбы и плотины, чтобы в случае развернутого конфликта затопить пол Европы и замедлить продвижение танковых колонн. К слову, странные бетонные колодцы были действительно обнаружены под мостами, развилками дорог и гидротехническими сооружениями на территории Европы.
В 1966 году СССР в очередной раз удивил мир, создав принципиально новый образец бронетехники. Легкий танк трансформировался в боевую машину пехоты – чрезвычайно мобильную плавающую бронемашину для транспортировки личного состава к переднему краю и ведения боевых действий совместно с танками.
Кадры телевизионной хроники. Кавказ. Наши дни. Очередная контртеррористическая операция – по разбитому шоссе мчатся бронетранспортеры и БМП, на броне густо сидят румяные бойцы ОМОНа. Но, позвольте, какого черта? Почему солдаты бояться спуститься в боевое отделение наших бронемашин, предпочитая служить мишенями для снайперов?
Десантники одинаково не доверяют ни пожилым БТР-70, ни более свежим БТР-80, ни даже современной БМП-3. Причина проста и очевидна – отечественные БТРы и БМП по факту не являются бронетехникой. Их можно классифицировать как угодно – машины огневой поддержки, гусеничные машины высокой проходимости, замечательные тягачи или плавательные средства. Но своего Главного Предназначения они не выполняют и не могут выполнять в принципе. Бессмысленно ожидать высокой защищенности от крупной боевой машины массой всего 10 – 15 тонн.
7-миллиметровые борта бронетранспортера БТР-80 с трудом держат выстрелы даже из ручного стрелкового оружия. Пулемет ДШК гарантированно пробивает такую «броню» с дистанции полкилометра. Аналогичный результат ожидает боевую машину пехоты БМП-2: лобовая броня толщиной целых 16 мм, установленная под рациональным углом, не защитит экипаж в случае подрыва на мине или от выстрела из РПГ – вполне «бытовых» неприятностей в современных конфликтах.

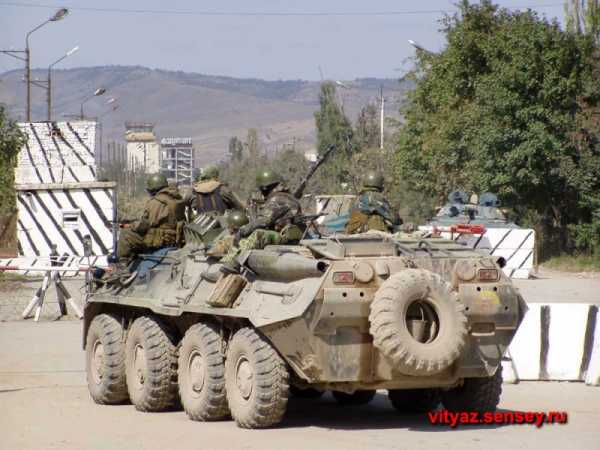

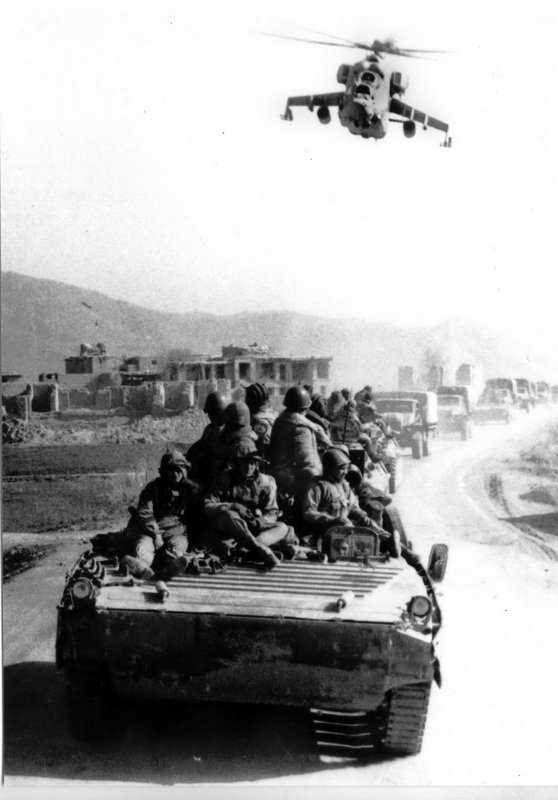

Солдаты предпочитают сидеть верхом на броне, надеясь, что пуля-дура просвистит мимо них, чем быть гарантированно убитым в боевом отделении в случае подрыва машины на самом примитивном взрывном устройстве.
Создатели БМП-3 упорно настаивают на правоте своего подхода и обращают внимание на мощное вооружение машины: боевой модуль со 100 мм полуавтоматическим орудием и спаренной с ним автоматической пушкой калибра 30 мм – казалось бы, грозная сила.
Увы, предельно слабое бронирование нивелирует остальные преимущества БМП-3. Кинокадры с едущими на броне десантниками служат немым укором конструкторам – к чему все усилия, если солдаты бояться сесть внутрь? Не проще тогда вообще срезать крышу и наварить больше бронелистов на борта и днище?
До первой встречи с РПГ
Чтобы избежать обвинений в ангажированности и непатриотических настроениях, предлагаю взглянуть на зарубежные бронемашины, предназначенные для транспортировки личного состава. Там схожие проблемы: основной американский бронетранспортер М113, разошедшийся по миру тиражом в 85 тысяч машин, имел толщину борта в 40 мм алюминиевой брони – в 60-е годы это казалось достаточным для защиты экипажа от пуль стрелкового оружия и осколков артиллерийских снарядов.
Но с эволюцией противотанковых средств и методов борьбы с бронетехникой, американские джи-ай не спешат садиться внутрь своих БТРов – раскаленная кумулятивная струя разрывает броню М113 как консервный нож жестяную банку, превращая сидящих внутри в обожженный винегрет. Не менее пагубно на самочувствии экипажа американского бронетранспортера сказывается подрыв на мине: все сидящие внутри, в лучшем случае, отделаются тяжкой контузией.

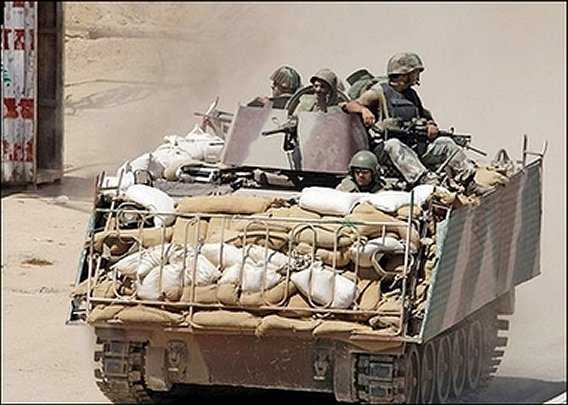

М113 в Ливане. Для повышения защищенности в ход идут любые средства.
Напрашивается простой вопрос: зачем вообще нужны подобные «бронемашины», если они не защищают экипаж даже от самых примитивных средств поражения? Ведь выстрел из РПГ или очередь из крупнокалиберного ДШК – самое простое, с чем приходится сталкиваться в современном бою. А как быть, например, с противотанковым ракетным комплексом или лежащим на обочине самодельным фугасом из пары-тройки 152 мм осколочных снарядов? – практика показывает, что подобные вещи встречаются намного чаще, чем планировали создатели БТРов и БМП.
Скорлупа из 16 мм стали, равно как и из 44 мм алюминиевой брони, здесь бессильна. Для надежной защиты экипажа требуется кардинально иное решение.
M113 в «тяжёлом обвесе». Временное решение
Боевая машина пехоты – это не обычный легкий танк. Внутри нее, по определению, должно находиться большое количество личного состава. И если экипаж танка из трех-четырех танкистов требует защиту, аналогичную 500-1000 мм гомогенной стальной брони, то в чем провинились 10 человек экипажа БМП, которым предложено идти в самое пекло под прикрытием её «картонных» стен?
В последнее время в зарубежном танкостроении наметилась четкая тенденция на повышение защищенности боевых машин. Конструкторы безжалостно вычеркивают из списка любые второстепенные опции: тяжелое вооружение, авиа-транспортабельность, положительная плавучесть – такие моменты, чаще всего, остаются без внимания. Главное – обеспечить надежную защиту боевой машины. Действительно, зачем БМП любые навыки плавания-лазания, тепловизоры и пушки, если на современном поле боя она не сможет проползти и метра?
В продолжении данного разговора предлагаю ознакомиться с наиболее удачными образцами иностранной бронетехники, имеющими наибольшую защищенность.

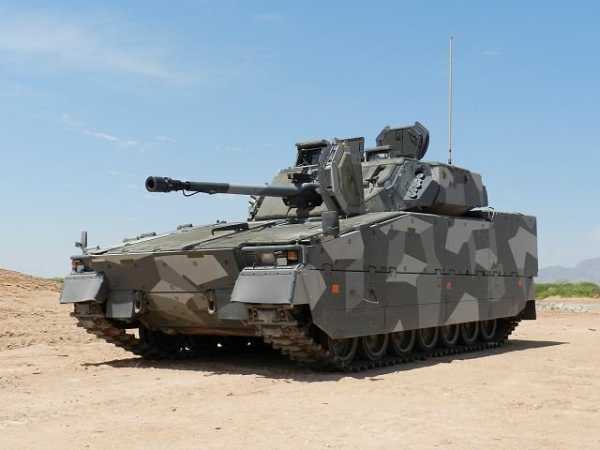

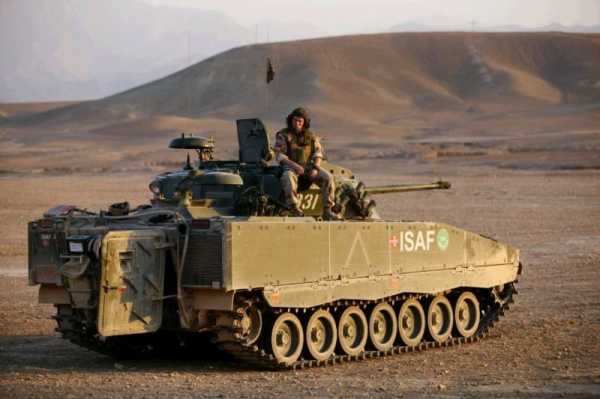

Самый грозный — «Стридсфордон-90»
Боевая масса 35 тонн. Экипаж 3 человека, десант 8 человек. Бронезащита: стальная разнесенная броня + модульная защита. Вооружение: 40 мм автоматическая пушка «Бофорс». Скорость до 70 км/ч. Производится с 1993 г., построено более 1000 машин.
Шведская боевая машина пехоты, по формальным ТТХ (калибр пушки/мм брони) – безусловный лидер в классе БМП. Огневая мощь, бронирование, подвижность. Многотонные комплекты навесной пассивной брони обеспечивают всеракурсную защиту экипажа от снарядов калибра 30 мм, повышают стойкость БМП перед боеприпасами, действующих со стороны верхней полусферы. Имеется противоосколочный подбой боевого отделения.
Противоминная защита днища БМП предохраняет экипаж от взрывов взрывных устройств мощность до 10 кг тротила. Десант размещен в раздельных амортизированных сиденьях, что увеличивает шанс избежать тяжелых травм при подрыве на мине. Большинство машин оснащены мобильной маскировочной системой Barracuda (ИК и РЛ диапазоон) и комплексом оптико-электронного подавления (комплектация зависит от конкретного заказчика).
Наиболее совершенная экспортная модификация CV-90 Mk.III оснащается бикалиберной 30/50 мм автоматической пушкой c надульным программатором боеприпасов, а также системой управления огнем SAAB UTAAS c дневными и ночными прицелами.
Помимо базового варианта, на шасси БМП CV-90 производятся командно-штабная машина, БРЭМ, зенитная самоходная установка и легкий истребитель танков со 120 мм орудием.
Недостатки машины в теории? CV-90 не умеет плавать.
Недостатки машины на практике? В 2009 году на территории Афганистана произошел подрыв БМП CV-90 из состава механизированного батальона «Телемарк» ВС Норвегии на мощном самодельном ВУ. Машина получила тяжкие повреждения, погиб механик-водитель. Оказалось, что всех принятых мер недостаточно для обеспечения выживаемости экипажа БМП в современных конфликтах. Нужно что-то другое.
Предельная защита — «Ахзарит»
Боевая масса 44 тонны. Экипаж 3 человека, десант 7 человек. Бронезащита: стальная гомогенная броня толщиной до 200 мм + навесная броня и динамическая защита. Вооружение: несколько 7,62 мм пулеметов. Скорость до 50 км/ч. Производится с 1988 г., построено около 500 машин.

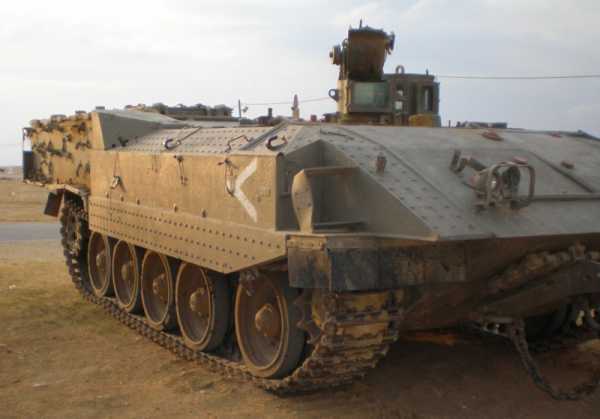

Тяжелый гусеничный бронетранспортер Армии обороны Израиля. Жизнь на передовой заставила израильтян нарушить все сложившиеся каноны танкостроения, военным надоело погибать в бронетранспортерах М113 от первого же попадания кумулятивной гранаты. Оригинальным решением проблемы стал БТР «Ахазарит» на шасси советского танка Т-55.
Масса корпуса Т-55 со снятой башней 27 тонн, масса «Ахзарит» 44 тонны – значительная разница в 17 тонн обусловлена установкой дополнительного бронирования. 200 мм броня советского танка была усилена накладными бронелистами из стали и карбоновых волокон, снаружи установили комплект динамической защиты. Все эти факторы, в сочетании с низким силуэтом бронемашины, позволили обеспечить исключительно высокий уровень защиты экипажа. Всего данной модернизации подверглись около 500 Т-54/55, захваченных у арабских стран.
Во! Другой разговор! – скажете вы. Это уже не 16 мм скорлупа БМП-2. Там, где корпус отечественной БМП лопнет по сварным швам от взрывной волны, БТР «Ахазрит» отделается лишь царапинами.
Для выполнения задач по транспортировке личного состава, внутренняя компоновка Т-55 также подверглась изменениям: советский двигатель был заменён на более компактный 8-цилиндровый дизель «Дженерал Моторс», что позволило оборудовать коридор вдоль правого борта БТР, ведущий из десантного отделения к кормовой бронедвери.

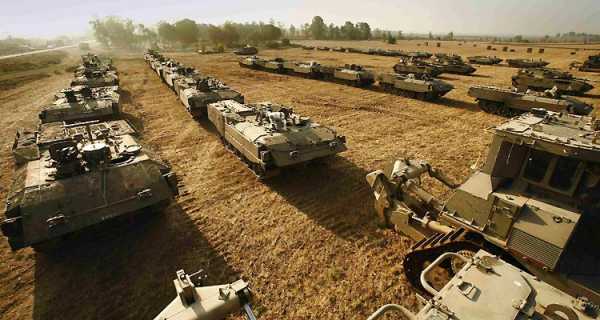

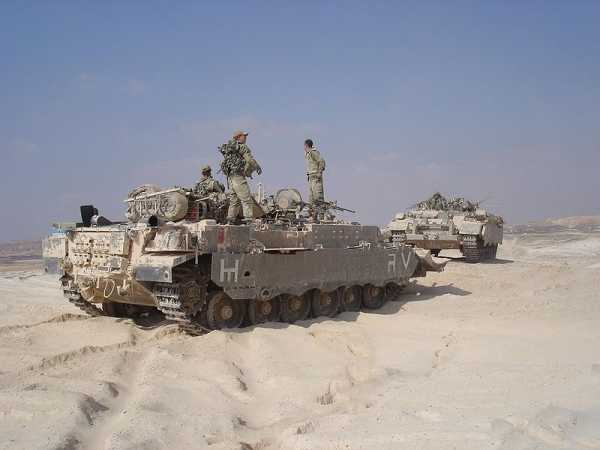

Бронетранспортеры «Ахзарит» готовятся к вторжению в Газу
Бронетранспортер оснащен стабилизированной пулемётной установкой OWS (Overhead Weapon Station) с дистанционным управлением, в качестве дополнительного вооружения у люков на крыше корпуса может быть установлена пара 7,62-мм пулеметов на шкворневых установках. Также, в качестве амбразуры для наблюдения и прикрытия «мертвой зоны» за машиной может использоваться приоткрытая кормовая бронедверь, представляющая собой откидывающуюся рампу.
Недостатки бронемашины? «Ахзарит» совершенно не умеет плавать. «Специалисты» обязательно отметят слабость оборонительного вооружения – всего лишь несколько пулеметов винтовочного калибра. Тяжелый БТР не поместится в грузовом отсеке военно-транспортного самолета. Он более дорог в эксплуатации, чем обычные БТРы и БМП.
Зато «Ахзарит» не боится выстрелов в упор из любого оружия, имеющегося на вооружении боевиков ХАМАС и «Хезболлы». Стрелковое оружие всех калибров, автоматические пушки, единичные выстрелы из реактивных противотанковых гранатометов – все это бессильно против 44-тонного израильского монстра.
Идея сверхзащищенного БТР настолько понравилась военным, что израильские конструкторы стали переоборудовать в тяжелые бронетранспортеры всё, что попадалось им под руку: 50-тонный БТР «Пума» на базе британского танка «Центурион» или супер-БТР «Намер» на базе основного боевого танка «Меркава» Mk.4. На сегодняшний день именно 60-тонный «Намер» является самым высокозащищенным бронетранспортером в мире.
Тяжелый БТР «Пума»

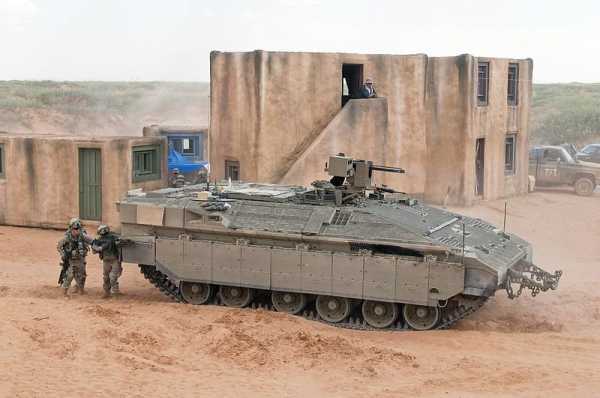

Тяжелый БТР «Намер» на испытаниях в США (2012 год)
Хочешь яичницу – разбей яйца
Разумеется, неуязвимой техники не бывает – в боях гибнут даже самые «непробиваемые» танки. Каждая конструкция имеет свои уязвимые места — зарегистрирован случай пробития из РПГ лобовой броневой детали британского «Челленджер-2», одного из лучших по защищенности танков в мире (роковая граната случайно попала в наиболее ослабленное место).
12 июня 2006 года танк «Меркава» Mk.2 роты «Алеф» 82-го батальона 7-й бронетанковой бригады выдвинулся на территорию Ливана с задачей занять господствующую высоту у деревни Айта а-Шааб. Выполнить поставленную задачу не удалось – взрыв фугаса, мощностью более тонны тротила, навсегда остановил танк. Рванул боекомплект, оторванная башня вонзилась в иссохшую землю на расстоянии 100 метров от корпуса танка, более мелкие обломки были позже обнаружены на территории Израиля. Экипаж погиб в полном составе: Алексей Кушнирский, Гади Мосаев, Шломи Ирмиягу и Янив Бар-Он.
Подобные случаи не могут служить достоверным аргументом для оценки защищенности боевых машин – современная техника не способна эффективно противостоять столь мощным взрывным устройствам. К сожалению, подобные «подарки судьбы» неизбежны — несмотря на все меры по повышению защищенности, кровавая жатва войны обязательно потребует жертв.
Гораздо показательнее другой сюжет, произошедший в том же июне 2006 г. – основной боевой танк «Меркава» Мk.4 был подорван на фугасе, содержащем 300 кг взрывчатки. Взрыв оторвал всю носовую часть вместе с двигателем, а затем по перевернутому танку было выпущено три ПТУРС «Малютка». Результат: из семи человек, находившихся в танке (экипаж, комбат, офицеры штаба), шестеро остались в живых.

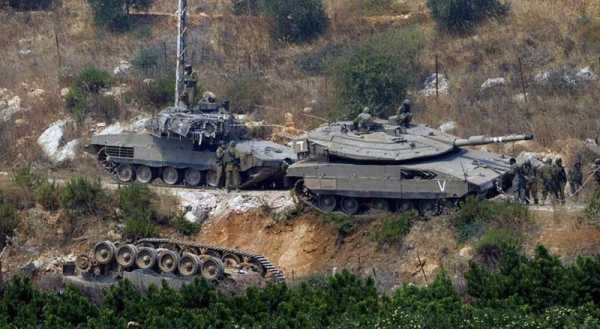

Рядом с танками «Меркава» кверху гусеницами лежит тяжелый БТР «Пума»
Теперь представьте на месте «Меркавы» Mk.4 созданный на её базе тяжелый БТР «Намер» – есть все основания полагать, что живучесть бронетранспортера оказалась бы, как минимум, не меньше, чем у основного боевого танка. Простой вопрос: что бы случилось, окажись на их месте отечественная БМП-3? Впрочем, понятно что – трагедия.
Для гарантированного уничтожения таких монстров, как «Ахзарит» или «Намер» требуются исключительные условия – массированный обстрел современными ПТУРС или невероятные по мощности взрывные устройства. Увы, для поражения отечественной бронетехники, предназначенной для транспортировки личного состава, достаточно самых примитивных средств – вплоть до нескольких выстрелов из крупнокалиберного пулемета.
Положительный опыт Армии обороны Израиля тщательно изучается по всему миру. В США объявлено о начале работ над перспективной боевой машины пехоты для замены М2 «Брэдли». Проект под названием «Ground Combat Vehicle» (GCV) подразумевает создание сверхтяжелой гусеничной БМП массой от 58 до 76 тонн (64-84 «коротких» американских тонн). Идея американцев понятна: 10 человек экипажа GCV требуют не меньшей защиты, чем 4 человека экипажа танка М1 «Абрамс».
Прямое сравнение GCV с немецкими «Королевскими Тиграми» и пр. «вундервафлями» времён Второй мировой некорректно. У фашистов не было главного – достаточно мощных двигателей, самый сильный «Майбах» едва выдавал 700 л.с. Современные технологии позволяют создавать двигатели вдвое большей мощности, вкупе с достаточно эффективными и надежными трансмиссиями.

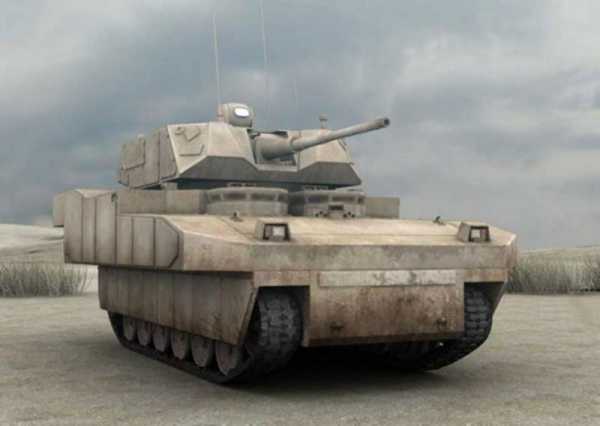

Непробиваемая БМП Ground Combat Vehicle. Проект.
Тяжелая бронетехника, подобная GCV и «Ахзарит», представляется наиболее подходящим средством для будущих конфликтов – такие машины эффективны для ведения боевых действий и на открытой местности, и в зоне плотной городской застройки. Большая масса GCV не слишком волнует ее создателей – массогабаритные показатели новой БМП в целом соответствуют танку «Абрамс». Отсутствие плавучести мало повлияет на её подвижность и боевую эффективность: БМП редко действуют в отрыве от танков. А где танки, там всегда мостоукладчики и пр. специализированная техника.
Все прочие «достоинства» перспективной американской БМП (акустические датчики выстрелов, тепловизоры, дистанционно управляемые пулеметные турели) и «недостатки» (прямо скажем, плохая авиа-транспортабельность, отрицательная плавучесть) меркнут на фоне Главного – обеспечения высокой защиты экипажа.
Семейство американских «легких» бронемашин «Страйкер» не должно вводить в заблуждение – эта техника предназначена для конфликтов низкой интенсивности (папуасы и «полицейские» операции), когда применение противником мощных противотанковых средств маловероятно. Стоит заметить, что базовый 17-тонный бронетранспортер «Страйкер» не имеет башни и какого-либо тяжелого вооружения – все резервы массы ушли на бронезащиту (самые современные технологии, комплекты навесной керамической брони MEXAS) – и, тем не менее, из Ирака поступает масса жалоб на плохую защищенность машины. Создатели «Страйкера» явно не ожидали такого количества изощренных противотанковых средств даже в антитеррористических операциях.
Омская броня
Работы по повышению защищенности БТРов и БМП ведутся даже в России. В 1997 г. омские конструкторы представили собственную модернизацию танка Т-55 — тяжелый бронетранспортер БТР-Т. В машине воплотились лучшие черты отечественной танковой школы:
— конструкторы ограничились минимальными изменениями боевого отделения – модернизация танка не затрагивала его основных узлов;
— в отличие от израильской машины, БТР-Т сохранил солидное вооружение — вместо штатной башни была установлена новая низкопрофильная башня с 30 мм автоматическим орудием и ПТРК «Конкурс».
Конечно, военных не устраивали некоторые технические недостатки первого отечественного тяжелого бронетранспортера – например, неудачное десантирование через люки на крыше. В принципе, все проблемы были вполне решаемыми – увы, известные экономико-политические события тех лет не позволили доработать и запустить в серию полезную машину.

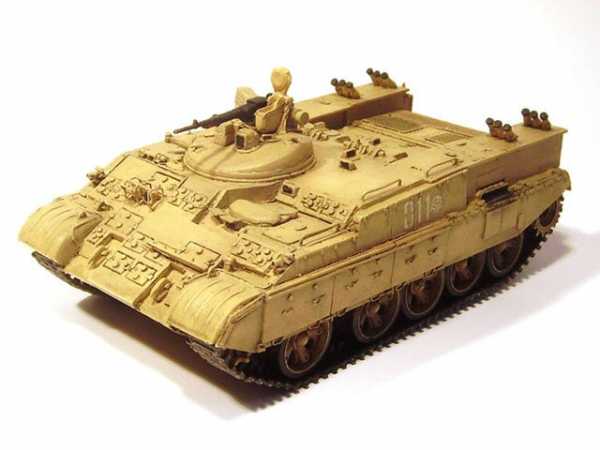

Тяжелый бронетранспортер БТР-Т
Существуют еще более интересные проекты в этом перспективном направлении – на Украине уже созданы тяжелые бронемашины БМПВ-64 и БМТ-72 (как нетрудно догадаться, на базе танков Т-64 и Т-72). Какое развитие ждет бронетехнику дальше? Прогресс движется по спирали – может быть, появятся «неадекватные» 100-тонные монстры, которые на новом витке исторического развития вновь сменятся на легкие бронемашины. И пехота продолжит кататься верхом на броне.
/Олег Капцов, topwar.ru/
army-news.ru
Плавающий бронетранспортёр LVTP5 (США)
В 1950 году корпорация Borg Warner получила контракт на разработку и производство нового образца гусеничной бронированной десантной машины, призванной заменить устаревшие модели, строившиеся в годы второй мировой войны. Первый прототип был готов в 1951 году, а с 1952 года новая машина под обозначением LVTP5 стала выпускаться серийно. Всего за годы серийного производства, завершившегося в 1957 году, пять фирм-производителей выпустили 1124 бронетранспортёра, которые поступили на вооружение частей корпуса морской пехоты США.
В отличие от старых образцов десантных гусеничных машин, бронетранспортёр LVTP5 представлял собой полностью бронированную машину. Закрытый коробчатый корпус сваривался из листов катаной стали максимальной толщины 16 мм и защищал экипаж и десант от пулемётного огня и осколков снарядов и мин. Боковые и задняя стенки корпуса устанавливались вертикально. В лобовой части корпуса имелась аппарель с гидравлическим приводом для посадки и высадки десанта. Характерной чертой являлось углубление на аппарели, напоминавшее формой перевернутую букву V. В горизонтальной крыше бронетранспортёра имелись люки для экипажа, посадки десанта, погрузки и выгрузки грузов, а также для доступа к силовому отделению, расположенному в задней части корпуса.
В передней части крыши корпуса справа и слева размещались люки механика-водителя и его помощника. Между этими люками находилась командирская башенка, в которой смонтирован 7.62-мм пулемёт.
Все три члена экипажа — командир, механик-водитель и пулемётчик — размещались над десантным отделением, которое тянулось от аппарели до силового отделения, находившегося в корме бронетранспортёра. В десантном отделении помешалось до 34 морских пехотинцев с полной выкладкой.
В корме бронетранспортёра LVTP5 устанавливался 12-цилиндровый бензиновый двигатель жидкостного охлаждения Continental LV-1790-1 V-12, развивавший мощность 484 кВт при 2800 об/мин, и гидромеханическая трансмиссия типа «Кросс-Драйв». Силовая установка обеспечивала движение по дорогам с твердым покрытием с максимальной скоростью 48,28 км/ч.
В состав ходовой части, применительно к одному борту, входили девять маленьких опорных катков, четыре поддерживающих ролика, ведущее колесо заднего и направпяющве колесо переднего расположения. Ходовая часть более чем наполовину прикрыта стальными экранами.
Машина имела большие размеры, что было вызвано стремлением обеспечить запас плавучести, достаточный дпя действий в морских условиях. Её грузоподъемность на воде составляла около 5 т. Движение в воде осуществлялось за счет перематывания гусениц. На плаву LVTP5 развивал скорость 10.94 км/ч. Для вождения машины ночью, в распоряжении механика-водителя имелся инфракрасный перископ.
В 1960 г. был изготовлен опытный образец плавающего бронетранспортёра LVTPX-10, созданный на базе бронетранспортёра LVTP5. В отличие от LVTP5, на новой машине конструкторы установили газотурбинный двигатепь мощностью 662 кВт. Общий вес нового силового агрегата составлял 1450 кг, в то время как поршневой двигатель Continental и гидромеханическая трансмиссия «Кросс-Драйв», которыми оснащался LVTP5, весили 2950 кг.
Пространство, занимаемое ГТД и бензиновым двигателем, составляло соответственно 0,25 м’ и 1,84 м’. Сокращение объема, занимаемого ГТД, и размещение его над трансмиссией позволили передвинуть назад на 1,5 м перегородку силового отделения и увеличить за счет этого объем десантного отдепения на 5,9 м’, или на 33%.
Грузоподъемность новой машины увеличилась по сравнению с LVTP5 более чем на 2 т, а скорость повысилась на 30%, бронетранспортёр оснащенный ГТД, вмещал до 46 человек десанта.
Обороты ГТД снижались до 6000 в минуту посредством редуктора, от которого крутящий момент передавался через дополнительную передачу на параллельный вал, расположенный под двигателем. Этот вал, соединенный с силовой передачей посредством конических шестерен, вращается со скоростью 5500 об/мин. Воздух для ГТД засасывался через впускную трубу, помещенную на крыше бронетранспортёра, и пройдя воздушный фильтр, попадал в силовое отделение. Отработавшие газы от ГТД выходили через аналогичную выпускную трубу, расположенную на противоположной стороне машины.
На базе бронетранспортёра LVTP5 были разработаны следующие машины:
• LVTH6 — плавающий танк со 105-мм гаубицей в башне кругового вращения, в 1955 г, поступил на вооружение корпуса морской пехоты США;
• LVTC5 — плавающая машина управления с дополнительными средствами связи,
• LVTR1 — плавающая ремонтно-эвакуационная машина, оборудована грузовой стрелой, лебедкой, инструментами и другим специальным оборудованием;
• LVTE1 — плавающая инженерная машина, оборудована специальным бульдозерным отвалом и пусковой установкой реактивной системы разминирования.
Кроме того, на базе LVTP5 разрабатывалась плавающая зенитная самоходная установка LVTAAX1, в башне которой устанавливались спаренные 40-мм автоматические пушки Bofors.
В 1974 году все машины серии LVTP5 были сняты с вооружения корпуса морской пехоты США, который стал оснащаться новыми плавающими бронетранспортёрами LVTP7. В настоящее время плавающие бронетранспортеры LVTP5 состоят на вооружении армий Чили, Филиппин и Тайваня.
Боевая масса, т 39,8
Экипаж, чел. 3
Десант, чел. 34
Длина корпуса, мм 9 042
Ширина корпуса, мм 3 569
Высота, мм 3 061 (по крыше пулемётной башенки)
Клиренс, мм 280—460
Бронирование
Тип брони стальная катаная гомогенная, 6-16 мм
Вооружение
Пулемёты 1 ? 7,62-мм M1919A4
Мощность двигателя, л. с. 810
Скорость по шоссе, км/ч 48
Скорость по пересечённой местности, км/ч 11 на плаву
Запас хода по шоссе, км 300
Запас хода по пересечённой местности, км 90 на плаву
Удельная мощность, л. с./т 18,5
Тип подвески индивидуальная торсионная
Удельное давление на грунт, кг/см? 0,64
Преодолеваемый подъём, град. 35
Преодолеваемая стенка, м 0,9
Преодолеваемый ров, м 3,65
Преодолеваемый брод, м плавает
www.dogswar.ru
Каким образом плавает БТР если весит около 15 тонн?!
он же герметезирован и пропеллер в заднице
Таким же, каким и корабль, весом в сотни тонн.
Десант внутри пукает. Эффект дирижабля.
Игнат, если тебе интересно, как БТР вообще держится на воде, то это благодаря выталкивающей силе воды, т. е. в воде находится некоторая часть БТР, объемом, например, 20 м3 и весом 8 тонн, при этом БТР вытесняет такой же объем воды, но весит она не 8 тонн, а 20. Поэтому БТР держится на плаву. А в движение приходит благодаря двигателям.
БТР-ладно. А вот самолет-тяжелее воздуха-но летает. Парадокс! Не задумывался?
