Назначение и устройство изолирующих противогазов

Изолирующие противогазы (ИП – 4, ИП – 4М и др.) являются специальными средствами защиты органов дыхания, глаз и кожи лица от любой вредной примеси в воздухе независимо от ее свойств и концентрации и используются, когда фильтрующие противогазы не обеспечивают такую защиту, а также в условиях недостатка кислорода в воздухе.

Изолирующие противогазы состоят из следующих основных узлов:

  • лицевой части;

  • регенеративного патрона;

  • дыхательного мешка;

  • каркаса;

  • сумки.

Кроме того, в комплект каждого изолирующего противогаза входят незапотевающие пленки в коробке, утеплительные манжеты, мешок для хранения собранного противогаза и паспорт.

Лицевая часть служит для изоляции органов дыхания от окружающей среды, направления выдыхаемой газовой смеси в регенеративный патрон, подведения очищенной от углекислого газа и водяных паров и обогащенной кислородом газовой смеси к органам дыхания, а также для защиты глаз и лица от любой вредной примеси в воздухе.

Регенеративный патрон служит для получения газовой смеси, обогащенной кислородом, необходимой для дыхания, а также для поглощения углекислого газа и влаги, содержащихся в выдыхаемой газовой смеси.

Регенеративный патрон ИП-4 имеет цилиндрическую форму. Пусковое приспособление состоит из пускового брикета, ампулы с серной кислотой и устройства для разбивания ампулы. В ИП-4 пусковой брикет помещен непосредственно в корпусе регенеративного патрона.

Пусковой брикет служит для обеспечения дыхания в первые минуты пользования противогазом и приведения в действие регенеративного патрона.

Съемный утеплительный чехол предназначен для уменьшения отдачи тепла от регенеративного патрона при работе в воде. Без утеплительного чехла регенеративный патрон выделяет не достаточное для дыхания количество газовой смеси.

Дыхательный мешок служит резервуаром для выдыхаемой газовой смеси и кислорода, выделяемого регенеративным патроном. Он изготовлен из прорезиненной ткани и имеет два фланца. В двух фланцах крепятся: ниппели для присоединения дыхательного мешка к регенеративному патрону и лицевой части. На мешке так же расположен клапан избыточного давления.

Клапан избыточного давления состоит из прямого и обратного клапанов, которые смонтированы в одном корпусе. Прямой клапан служит для выпуска избытка газовой смеси из дыхательного мешка, обратный клапан - для предохранения от попадания наружного воздуха или воды в дыхательный мешок при разрежении в нем и при случайном открытии прямого клапана.

Каркас предназначен для размещения в нем дыхательного мешка, предотвращения сдавливания мешка при эксплуатации противогаза и крепления регенеративного патрона.

Сумка служит для хранения и перено­ски изолирующего противогаза, а также для защиты его узлов от механических повреждений. Сумка ИП-4 имеет один внутренний карман, в который помещается коробка с незапотевающими пленками.

Подготовка изолирующего противогаза к пользованию

Подготовка изолирующего противогаза к пользованию проводится под руководством командира подразделения или инструктора-дозиметриста (химика-дозиметриста), имеющих допуск на право самостоятельной проверки изолирующих противогазов.

Подготовка изолирующего противогаза к пользованию включает:

  • проверку комплектности;

  • проверку исправности узлов противогаза внешним осмотром и с помощью манометра;

  • подбор шлема и проверку герметичности лицевой части;

  • сборку противогаза;

  • проверку герметичности собранного противогаза.

При проверке комплектности противогаза необходимо установить наличие всех узлов согласно комплектации, указанной в техническом описании на данный вид противогаза.

При внешнем осмотре противогаза необходимо проверить:

  • целостность сумки, исправность замков, карабинов и пряжек, прочность крепления ремней;

  • целостность шлема и стекол очков;

  • срок годности регенеративного патрона, отсутствие на нем пробоин, замятин, ржавчины и целостность горловины;

  • наличие пломб и предохранительной чеки;

  • исправность клапана избыточного давления;

  • целость дыхательного мешка, прочность присоединения клапана избыточного давления и ниппеля к фланцам, отсутствие зазубрин на скосах бортиков и кольцевом выступе ниппеля;

  • целостность каркаса и прочность крепления накладок, лямок и штырей, целостность и прочность крепления стяжной ленты и замка.

Для предварительной проверки необходимо надеть лицевую часть, плотно прижать ниппель соединительной трубки к ладони и сделать глубокий вдох; если при вдохе воздух не проходит, то лицевая часть герметична. Окончательную проверку необходимо провести в палатке (помещении) с хлорпикрином.

При сборке противогаза необходимо:

  • присоединить регенеративный патрон к дыхательному мешку, уложить его в гнездо каркаса и закрепить;

  • принять меры предохранения стекол очков от запотевания и замерзания;

  • присоединить лицевую часть к регенеративному патрону.

Затем лицевую часть уложить на верхнюю крышку регенеративного патрона (в каркас ИП-4), заполнить карточку-формуляр и положить ее на дно сумки, закрыть сумку, натянуть козырек чела соединительной трубки на козырек сумки. Подготовленные таким образом изолирующие противогазы могут быть использованы для работы или хранения в подразделении. Изолирующий противогаз ИП-4 для хранения, кроме того, упаковывается в мешок.

studfiles.net

Изолирующие противогазы. Назначение и устройство изолирующего противогаза

Изолирующие противогазы (ИП-46 и ИП-46М) являются специальными средствами и используются для защиты органов дыхания, глаз и лица от любой вредной примеси в воздухе независимо от се свойств и концентрации. Изолирующий противогаз ИП-46М в основном предназначен для выхода из затопленного танка и проведения легких работ под водой.

Принцип защитного действия изолирующего противогаза основан иа том. что необходимый для дыхания воздух освобождается от углекислого газа и обогащается кислородом в регенеративном патроне, снаряженном специальным веществом.

Изолирующий противогаз ИП-46 (рис. 17) состоит из лицевой части 1, регенеративного патрона 2 с пусковым приспособлением, дыхательного мешка 3 с клапаном избыточного давления, каркаса 4 и сумки 5. Кроме того, в комплект изолирующего противогаза входят: загубник с носовым зажимом, запасной пусковой брикет в футляре, коробка с ампулами, коробка с незапотевающими пленками, комбинированный ключ.


Рис. 17. Общий вид изолирующего противогаза ИП-46 с раскрытой сумкой


Изолирующий противогаз ИП-46М отличается от изолирующего противогаза ИП-46 наличием в нем двух приспособлений для дополнительной подачи кислорода, утеплительного чехла и более короткой соединительной трубки.

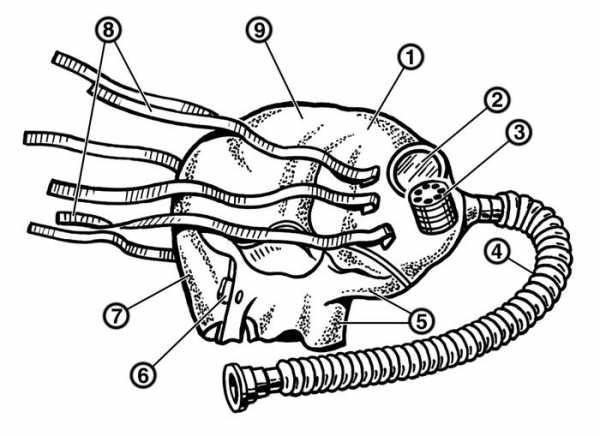

Лицевая часть изолирующего противогаза (рис. 18) служит для "направления выдыхаемого воздуха в регенеративный патрон и подведения очищенного воздуха к органам дыхания, а также для защиты глаз и лица от лювыходить из-под шлема наружу. Очки шлема имеют прижимные кольца для крепления незапотевающих пленок.


Рис. 18. Лицевая часть изолирующего противогаза


Патрубок служит тля соединения шлема с соединительной трубкой и крепления загубника с носовым зажимом. Загубник надевается на кольцевой выступ патрубка так, чтобы выступы загубника вошли в вырезы кольцевого выступа патрубка. К патрубку с наружной стороны прикрепляется па шнурке пробка 6 для закрывания отверстия патрубка при храпении противогаза в собранном виде и переноске его в «походном» положении.

Ниппель предназначен для присоединения соединительной трубки к регенеративному патрону и имеет для этого два скошенных бортика с упорами и кольцевой выступ.

Загубник 1 (рис. 19) служит для соединения дыхательной системы человека с патрубком лицевой части противогаза. Наличие на загубнике гофрированного компенсатора позволяет более удобно и надежно держать его во рту.

Рис. 19. Загубник и носовой зажим


На козырьке загубника крепится носовой зажим 2, который служит для предохранения от выхода воздуха через нос.

Загубник и носовой зажим применяются только при работе под водой.

Регенеративный патрон (рис. 20) служит для получения кислорода, необходимого для дыхания, и для поглощения влаги и углекислого газа, содержащихся в выдыхаемом воздухе.


Рис. 20. Регенеративный патроп


Регенеративный патрон состоит из корпуса 1, наполненного кислородсодержащим веществом, двух крышек с горловинами и пускового приспособления.

На верхней крышке 2 имеются горловина 4 для соединения патрона с ниппелем соединительной трубки и навнитная горловина 5 для накидной гайки в пускового приспособления. Под навнитной горловиной внутри корпуса вмонтирован сетчатый цилиндр для помещения пускового брикета и стеклянной ампулы с кислотой. В нижней крыш ке 3 имеется горловина 7 для присоединения патрона к дыхательному мешку. Горловины 4 и 7 закрываются заглушками 8, которые снимаются только перед сборкой противогаза.

Регенеративный патрон в собранном противогазе помещается в гнезде каркаса.

Пусковое приспособление (рис. 21) предназначено для приведения в действие регенеративного патрона и состоит из пускового брикета 1, помещенного в сетчатый стакан с дужкой, стеклянной ампулы с кислотой 2, резиновой диафрагмы 3 и накидной гайки 4 с колпачком 5.


Рис. 21. Части пускового приспособления изолирующего противогаза


Пусковой брикет служит для получения кислорода, необходимого для дыхания в начале пользования противогазом, и для приведения в действие регенеративного патрона. Продолжительность действия пускового брикета до двух минут. Хранится брикет в специальном футляре 6.

Съемный утеплительный чехол (рис. 22) изготовлен из трикотажа, покрытого снаружи слоем резины. Он предназначается для уменьшения отдачи тепла от регенеративного патрона и надевается на него при деиствиях в воде. Чехол может быть также использован при работе на суше при низких температурах окружающего воздуха.


Рис. 22. Съемный утеплительный чехол


Дыхательный мешок служит резервуаром для выдыхаемого воздуха и кислорода, выделяемого регенеративным патроном.

Дыхательный мешок изготовлен из эластичной резины и имеет в ИП-46 — два, а в ИП-46М — четыре выворотных фланца. В выворотных фланцах крепятся: ниппель для присоединения дыхательного мешка к регенеративному патрону, клапан избыточного давления и в двух фланцах противогаза ИП-46М — два приспособления для дополнительной подачи кислорода. Па дыхательном мешке имеются язычки для крепления его к каркасу.

Клапан избыточного давления состоит из прямого и обратного клапанов, которые смонтированы в одном корпусе. Прямой клапан служит для автоматического выпуска избытка кислорода из дыхательного мешка, обратный клапан—для предохранения от попадания наружного воздуха или воды в дыхательный мешок при разрежении в нем и при случайном открытии прямого клапана.

Приспособления для дополнительной подачи кислорода в ИП-46М служат для наполнения дыхательного мешка кислородом при быстром погружении в воду па глубину и недостатке кислорода в дыхательном мешке на вдох, что может произойти также при положении человека на правом боку и в случае отработки регенеративного патрона.

Каркac изготовлен из дюралюминия и служит для предохранения дыхательного мешка от сдавливания и механических повреждений. К каркасу прикрепляются: регенеративный патрон, дыхательный мешок и сумка.

Сумка служит для хранения и переноски изолирующего противогаза. Она имеет наружные карманы, в которых помещаются коробка с ампулами, коробка с незапотевающими пленками, запасной пусковой брикет в футляре, утеплительный чехол (в ИП-46М), комбинированный ключ и резиновая пробка.

Работа изолирующего противогаза. При раздавливании ампулы пускового приспособления кислота попадает на пусковой брикет и вызывает разложение его верхнего слоя. В дальнейшем процесс разложения брикета идет самостоятельно, передаваясь от слоя к слою. При разложении брикета выделяются кислород, водяной пар и тепло.

Под воздействием водяного пара и тепла вступает в действие вещество регенеративного патрона и начинается выделение кислорода. Дальнейшее выделение кислорода веществом регенеративного патрона происходит за счет поглощения углекислого газа п водяного пара, выдыхаемых человеком. Образовавшийся кислород вместе с выдыхаемым воздухом поступает в дыхательный мешок. При вдохе кислород из дыхательного мешка проходит через регенеративный патрон и соединительную трубку под шлем и далее поступает в органы дыхания.

ohrana-bgd.ru

как работает фильтрующий, изолирующий, шланговый противогаз

Принцип действия противогаза зависит от его типа и назначения. Так, работа фильтрующих противогазов основана на действии фильтрующе-поглощающей коробки, которая поглощает ядовитые пары, газы и не пропускает через волокна фильтра опасные частицы пыли и аэрозолей. В изолирующих противогазах воздух, предназначенный для дыхания, не контактирует с зараженной средой, органы дыхания полностью изолированы от внешней атмосферы.

Принцип действия фильтрующего противогаза

Главной составляющей фильтрующих противогазов (как гражданских, так и промышленных), отвечающей за подачу в организм очищенного воздуха, является фильтрующе-поглощающая коробка (фильтр противогаза), в которую поступает вдыхаемый воздух. В состав фильтрующей коробки входят поглощающий слой активированного угля и противоаэрозольный фильтр.

Очистка воздуха от вредных паров и газов происходит за счет химического процесса – адсорбции – поглощения паров и газов поверхностью твердого тела. В качестве поглотителя (адсорбента) используется слой активного угля. Активированный уголь является достаточно пористым элементом и имеет большую активную поверхность. В процессе адсорбции с использованием шихты с активным углем хорошо поглощаются химические элементы, характеризующиеся высокой температурой кипения и большим молекулярным весом.

Но есть и вещества, которые плохо поглощаются таким образом. В этих случаях приходится использовать дополнительные химические реакции. На активный уголь наносятся щелочные химические вещества, добиваясь таким образом процесса их взаимодействия с вредными парами или газами. Такой процесс называется хемосорбция – то есть поглощение опасных веществ путем вступления их в реакцию с химически активными соединениями. Также, для поглощения плохо адсорбирующихся элементов, используется такой процесс, как катализ – процесс изменения скорости химических реакций. В этом случае к слою с активным углем добавляются такие химические элементы, как окиси серебра, меди, хрома. Изменение скорости химических процессов происходит за счет действия таких катализаторов.

Очистка воздуха от пыли, дымов и аэрозолей происходит за счет противоаэрозольного фильтра. Действие такого фильтра основано на том, что проходя через плотную сетку из волокнистых материалов, вредные частицы аэрозолей задерживаются на волокнах, не попадая в организм.

Принцип действия изолирующего противогаза

Принцип действия изолирующего противогаза заключается в регенерации выдыхаемого воздуха и полностью исключает взаимодействие воздуха с зараженной средой.

Перед самым началом использования аппарата необходимо произвести запуск регенеративного патрона, а также обеспечить выделение первых порций кислорода для первых минут нахождения в противогазе.

Действие изолирующего противогаза зависит от его модификации: противогаз может работать на основе сжатого кислорода, содержащегося в кислородном баллоне, или же на основе химически связанного кислорода.

Изолирующие противогазы, использующие баллон со сжатым воздухом действуют следующим образом: выдыхаемый воздух через клапан выдоха попадает в регенеративный патрон, в котором с помощью имеющегося там регенеративного продукта очищается от углекислого газа. После этого очищенный воздух попадает в дыхательный мешок, туда же из кислородного баллона подается необходимое количество кислорода. Из дыхательного мешка, обогащенный необходимым количеством кислорода, через клапан вдоха воздух направляется в подмасочное пространство, а затем и в организм.

В противогазах, работа которых основана на химически связанном кислороде, при выдохе воздух также поступает в регенеративный патрон, поглощающий пары углекислого газа и воды, одновременно выделяя кислород. Обогащенный кислородом воздух поступает в дыхательный мешок, а затем во вдыхательный клапан.

Принцип действия шланговых противогазов

Принцип действия шланговых дыхательных аппаратов основан на подаче пригодного для дыхания воздуха в организм человека через имеющийся в составе такого противогаза шланг. В силу ограничения длины шланговых линий, источник чистого воздуха должен находиться на расстоянии не более 40 метров.

Шланговые противогазы, имеющие длину шланга в 10 метров, обеспечивают подачу воздуха в организм путем естественного процесса дыхания человека. Аппараты с длиной шланга 20 и 40 метров имеют в своем составе воздуходувку.

На противоположном от маски конце шланга имеется противопыльный фильтр.

brizmarket.ru

их назначение, принцип устройства, правила пользования и физиолого-гигиеническая оценка

Изолирующие дыхательные аппараты предназначены для защиты органов дыхания, лица и глаз от любого вредной примеси в воздухе, независимо от ее концентрации, при выполнении работ в условиях недостатка или отсутствия кислорода, а также при наличии вредных примесей, не задерживаемых фильтрующими противогазами.

По принципу защитного действия ИДА подразделяется на: пневматогены (ИП-46, ИП-4, ИП-4(м), ИП-5, ИП-6), пневматофоры, где кислород содержится в стальных баллонах (КИП-5, КИП-7) и шланговые противогазы.

Принцип действия пневматогенов основан на изоляции органов дыхания, очистке вдыхаемого воздуха от диоксида углерода и воды и обогащения его кислородам без обмена с окружающей средой.

1.2.1 Принцип устройства изолирующих противогазов

Изолирующий дыхательный аппарат состоит из лицевой части, регенеративного патрона, дыхательного мешка с клапаном избыточного давления.

В комплект ИДА входит сумка, незапотевающие пленки, мешок для хранения собранного аппарата и формуляр с паспортом.

В зависимости от типа аппарата в его комплект могут входить: жесткий каркас для дыхательного мешка, накладные утеплительные манжеты, мембраны переговорного устройства, приспособление для дополнительной подачи О2,нагрудник и чехол.

Лицевая часть(шлем-маска или маска) предназначена для изоляции органов дыхания и лица и глаз от окружающей среды, направление выдыхаемой газовой смеси в регенеративный патрон, подведения очищенной от СО2и паров воды к органам дыхания. Состоит из корпуса, очкового узла, соединительной трубки, обтюратора и системы крепления на голове, а также может оборудоваться переговорным устройством и креплением для работы под водой.

Регенеративный патрон предназначен для получения необходимого для дыхания О2, а также для поглощения содержащихся выдыхаемом воздухе СО2и паров воды.

Регенеративный патрон выполнен из жести, снаряжен регенеративным патронам на основе надперекисных соединений щелочных металлов (перекись или надперекись натрия с добавлением гидрата окиси кальция), которые вступают в химические реакции с выделением О2:

2Na2 O4 + 2 CO2 2 Na 2 CO3 + 3 O2

2Na2 O4 + 2 H2O 4 Na OH + 3 O2

2Na OH + CO2 Na 2 CO3 + H 2O и т. д.

Cа (OH) 2 + CO2 Cа CO3 + H2O

Все реакции экзотермические, сопровождаются выделение тепла. Регенеративный патрон имеет пусковое устройство и два гнезда присоединения ниппелей дыхательного мешка и лицевой части противогаза.

Пусковое устройство— предназначено для запуска регенеративного патрона при включении аппарата. Состоит из набора деталей, обеспечивающих вскрытие ампулы с раствором кислоты и производства первых порций кислорода, необходимого для дыхания (до 12 л). В дальнейшей работе аппарат не участвует.

Дыхательный мешок — является резервуаром для выдыхаемой газовой смеси и кислорода, выделяемого регенеративным патронам.

Изготовлен из прорезиненной ткани, имеет клапан избыточного давления и фланец для присоединения к регенеративному патрону.

Клапан избыточного давления — предназначен для выпуска избытка газовоздушной смеси из аппарата, а также для автоматического удержания в дыхательном мешке необходимого для дыхания объема смеси при любом положении аппарата под водой или на суше.

Приспособление для дополнительной подачи кислорода— предназначено для экстренного наполнения под водой дыхательного мешка кислородом, выделяемым брикетом дополнительной подачи кислорода.

Каркас — предназначен для размещения в нем дыхательного мешка при использовании ИДА и крепления и закрепления на теле человека.

Чехол— предназначен для защиты дыхательного мешка от повреждений. Изготовлен из прозрачной ткани по форме мешка.

Сумка— предназначена для ношения, защиты и хранения ИДА. Она имеет плечевой и поясной ремни с пряжкой для регулировки длины, корпуса, крышку и карманы для размещения составных частей ИДА. На сумке имеется рамка, куда вставляют бирку.

Мешок— предназначен для хранения собранного ИДА и его защиты от неблагоприятного воздействия факторов внешней среды.

studfiles.net

Изолирующий противогаз

Изолирующие противогазы применяются в случаях, когда фильтрующие противогазы не обеспечивают защиты, например, при недостатке кислорода в окружающей среде. Различают изолирующие противогазы на основе применения в них химических препаратов (рис. 15.3) или сжатого кислорода в баллонах.

Изолирующие противогазы состоят из следующих основных узлов: лицевой части, регенеративного патрона, дыхательного мешка, каркаса и сумки. Кроме того, в комплект каждого изолирующего противогаза входят незапотевающие пленки в коробке, стеклянные ампулы с серной кислотой, специальный ключ, утеплительные манжеты, утеплительный чехол, мешок для хранения собранного противогаза и паспорт.

Рис. 15.3. Общий вид изолирующего противогаза с раскрытой сумкой

1 — лицевая часть; 2 — регенеративный патрон; 3 — дыхательный мешок; 4 — каркас;

5 — сумка.

Лицевая часть служит для изоляции органов дыхания от окружающей среды, направления выдыхаемой газовой смеси в регенеративный патрон, подведения очищенной от углекислого газа и водяных паров и обогащенной кислородом газовой смеси к органам дыхания, а также для защиты глаз и лица от любой вредной примеси в воздухе. Лицевая часть изолирующих противогазов состоит из резинового шлема с очками, угольника, соединительной трубки с ниппелем. Внутри шлема имеется обтюратор, а к угольнику на шнурке прикреплена пробка для закрывания отверстия в угольнике.

Регенеративный патрон служит для получения кислорода, необходимого для дыхания, а также для поглощения углекислого газа и влаги, содержащихся в выдыхаемой газовой смеси. Регенеративный патрон состоит из корпуса, двух крышек и пускового приспособления. На верхней крышке патрона имеются штуцер и гнездо ниппеля. Гнездо ниппеля предназначено для соединения с лицевой частью, штуцер – для установки в него гайки пускового приспособления. В регенеративном патроне под штуцером приварен сетчатый цилиндр для пускового брикета.

В нижней крышке имеется второе гнездо ниппеля для присоединения патрона к дыхательному мешку. Гнезда ниппелей патрона при хранении закрываются заглушками.

Пусковое приспособление состоит из пускового брикета, ампулы с серной кислотой и устройства для разбивания ампулы.

Пусковой брикет служит для обеспечения дыхания в первые минуты пользования противогазом и приведения в действие регенеративного патрона.

Дыхательный мешок служит резервуаром для выдыхаемой газовой смеси и кислорода, выделяемого регенеративным патроном. Он изготовлен из резины и имеет два фланца, в которых крепятся ниппель для присоединения дыхательного мешка к регенеративному патрону и клапан избыточного давления.

Клапан избыточного давления состоит из прямого и обратного клапанов, которые смонтированы в одном корпусе. Прямой клапан служит для выпуска избытка газовой смеси из дыхательного мешка, обратный клапан для предохранения от попадания наружного воздуха или воды в дыхательный мешок при разряжении в нем и при случайном открытии прямого клапана.

Каркас предназначен для размещения в нем дыхательного мешка, предотвращения сдавливания мешка при эксплуатации противогаза и крепления регенеративного патрона.

Сумка служит для хранения и переноски изолирующего противогаза, а также для защиты его узлов от механических повреждений.

В изолирующем противогазе на основе применения в нем химических препаратов при выдохе воздух поступает в патрон, в котором поглощаются пары воды и углекислый газ, и выделяется кислород; далее воздух проходит в дыхательный мешок.

При вдохе воздух из мешка снова проходит через патрон и поступает под лицевую часть противогаза. Этот процесс повторяется при каждом цикле дыхания. Продолжительность пользования противогаза 1 - 3 ч; масса противогаза 4 - 4,5 кг.

studfiles.net

Изолирующие дыхательные аппараты (изолирующие противогазы)

Предназначены для защиты органов дыхания, лица и глаз при наличии во внешней среде ОВТВ, которые не задерживаются фильтрующим противогазом, при полном отсутствии или недостатке кислорода в воздухе, а также при работах в очагах химического поражения в условиях высоких концентраций паров и плотностей заражения любых ОВТВ. Кроме того, изолирующие дыхательные аппараты могут использоваться при повышенном содержании в атмосфере оксида углерода (в концентрации более 1 %), при форсировании водных преград или выполнении работ на небольших глубинах.

Защитные свойства изолирующих дыхательных аппаратов не зависят от природы отравляющих и высокотоксичных веществ, радиоактивных веществ, биологических средств или от их концентрации в воздухе; они способны защищать органы дыхания от любых вредных примесей, находящихся в воздухе. Они используются для проведения спасательных работ и лечебно-эвакуационных мероприятий в очагах химического поражения, для работ с высокотоксичными и агрессивными газообразными веществами, парами и аэрозолями ОВТВ, и деятельности в условиях недостатка кислорода.

В изолирующих противогазах человек дышит газовой смесью с повышенным содержанием кислорода и углекислоты. Содержание кислорода обычно колеблется в пределах 70-90 %, а углекислого газа 2-3 %. Содержание углекислого газа во вдыхаемом воздухе до 1 % практически не вызывает нарушения функций организма. Нарастание углекислого газа до 2 % ведет к учащению дыхания и увеличению объема легочной

вентиляции, а увеличение концентрации СО2свыше 3 % опасно для организма человека. Опасным пределом, за которым может наступить потеря сознания при выполнении физической нагрузки, считается 9-11 % кислорода во вдыхаемом воздухе.

По принципу обеспечения кислородом все средства защиты органов дыхания изолирующего типа делятся на пневматогены и пневматофоры.

К пневматогенамотносятся изолирующие дыхательные аппараты ИП-46, ИП-46М, ИП-4, ИП-5, ИП-6, ПДА-3, в которых кислород получается химическим путем. В противогазах

такого устройства дыхание осуществляется по маятниковому типу.

Изолирующие противогазы: а) ИП-46, б) ИП-4. 1-лицевая часть, 2-регенеративный патрон, 3-дыхательный мешок, 4-каркас, 5-сумка

Изолирующие дыхательные аппараты из группы пневматогенов состоят из лицевой части, регенеративного патрона с пусковым приспособлением, дыхательного мешка и противогазовой сумки. В регенеративном патроне кислород содержится в

химически связанном состоянии в виде надперекисей. Он

высвобождается в процессе дыхания при взаимодействии с углекислотой и водяными парами выдыхаемого воздуха. Однако процесс развития реакции, особенно при низких температурах окружающий среды, происходит достаточно медленно, поэтому в работе пневматогенов имеется начальный период, в котором из-за медленного течения реакции не обеспечивается достаточно полная регенерация дыхательной смеси. В связи с этим, для устранения опасности, связанной с недостатком кислорода в дыхательной смеси, используется специальное пусковое устройство, предназначенное для выделения необходимого для дыхания количества кислорода в период пуска регенеративного патрона, после надевания противогаза и для приведения в действие регенеративного патрона путем нагревания его верхней части. Он состоит из пускового брикета с кислородсодержащим веществом (до 12 л) и ампулы с серной кислотой.

Регенеративный патрон имеет форму цилиндра, на верхней крышке которого имеется пусковое устройство винтового типа с чекой и пломбой. Шлем-маска состоит из корпуса с обтюратором и переговорным устройством, очкового узла и защищенной чехлом из прорезиненной ткани соединительной трубки, наглухо присоединенной к шлем-маске. Дыхательный мешок имеет форму прямоугольного параллелепипеда, защищенного каркасом из дюралюминия. Клапан избыточного давления находится в выворотном фланце мешка.

Для перевода противогаза ИП-46 и ИП-46М в боевое положение необходимо выдернуть чеку пускового приспособления, вынуть пробку из угольника шлема, надеть шлем на голову. Нажатием на кнопку пускового устройства раздавить ампулу с серной кислотой (при этом слышится хруст раздавливаемой ампулы) и убедиться, что пусковой

брикет сработал, то есть началось выделение кислорода и нагрелась верхняя часть регенеративного патрона.

Использование пневматогенов можно начинать только после проверки противогаза в боевом положении в течение 3-5 мин, чтобы убедиться в правильной работе противогаза и достаточном выделении кислорода.

К работе в изолирующих противогазах допускаются только лица, прошедшие курс специального обучения, после сдачи зачета по правилам пользования противогазом и медицинского освидетельствования.

Время действия регенеративного патрона зависит от запаса кислорода в нем и физической нагрузки: в покое кислорода хватает до 5 ч, при легкой физической нагрузке - около 3 ч, при средней нагрузке - 2 ч, при тяжелой нагрузке - около 1 ч.

К пневматофорамотносятся противогазы КИП-5, ИПСА и шланговый дыхательный аппарат ШДА. В приборах такого типа кислород находится в баллонах в сжатом виде.

В состав пневматофоров входят лицевая часть, выполненная в форме маски с переговорным устройством, легочной автомат, соединительный шланг длиной 3 м, приборный ящик с крышкой, транспортная заглушка и поясной ремень.

Маска служит для изоляции органов дыхания, глаз и кожи лица от окружающей атмосферы и подвода воздуха к органам дыхания. Легочный автомат обеспечивает редуцирование и подачу воздуха к органам дыхания, а также удаление выдыхаемого воздуха в окружающую атмосферу. Шланг служит для подвода сжатого воздуха от раздаточного трубопровода стационарной дыхательной системы к легочному автомату. Поясной ремень предназначен для фиксации шланга при переводе противогаза в положение “боевое”. Приборный ящик с крышкой служит для размещения и хранения противогаза на штатном месте.

Изолирующие дыхательные аппараты являются надежными средствами защиты в экстремальных ситуациях, однако несоблюдение мер безопасности и правил пользования ими может привести к тяжелым последствиям. При снятии маски в непригодной для дыхания атмосфере возможно отравление вредными веществами. Несрабатывание пускового брикета, повторное использование пневматогенов после перерыва в работе со снятием маски может привести к кислородному голоданию с внезапной потерей сознания или отравлению вредными веществами. При контакте органических веществ с перекисными соединениями, содержащимися в регенеративном патроне, происходит их возгорание, часто сопровождаемое взрывом. Практически все реакции, которые происходят в регенеративном патроне, экзотермические, то есть идут с выделенем тепла, что может привести к ожогу верхних дыхательных путей. Удары или другие механические воздействия по дыхательному мешку могут вызвать резкое повышение давления воздушной смеси и привести к развитию баротравмы легких.

Признаками отработка патрона являются: нагревание его нижней части и недостаточное наполнение дыхательного мешка. Отработанный патрон заменяется новым, что можно сделать даже в отравленной атмосфере, задержав дыхание на период замены патрона.

В целях оказания первой помощи пострадавших необходимо вынести из зоны заражения, снять маску и немедленно сделать искусственное дыхание. Несвоевременное оказание первой помощи, особенно при отравлении или кислородном голодании, как правило, приводит к смертельному исходу. В связи с этим, работа личного состава с использованием изолирующих дыхательных аппаратов должна проводиться под строгим медицинским контролем.

Контрольные вопросы

Особенности эксплуатация дополнительного патрона в зараженной атмосфере ОВ:

Укажите сроки эксплуатации комплекта дополнительного патрона:

Устройство изолирующего противогаза:

Укажите сроки эксплуатации изолирующего противогаза при средней нагрузки:

17. Признаками отработки регенеративного патрона являются:

studfiles.net

21. Изолирующий дыхательный аппарат ип-4м. Устройство, назначение.

Изолирующий дыхательный аппарат ИП-4 (изолирующий противогаз, 4-й образец) предназначен для защиты органов дыхания, лица и глаз человека любых вредных примесей независимо от концентрации и свойств, в случаях, когда фильтрующие противогазы не обеспечивают защиту, а также в условиях недостатка или отсутствия кислорода в воздухе.  В состав комплекта ИП-4 входит:  регенеративный патрон РП-4, лицевая часть ШИП-2б(к) с чехлом на соединительной трубке, дыхательный мешок с клапаном избыточного давления, каркас, сумка для аппарата, мешок для хранения собранного аппарата, четыре коробки с незапотевающими пленками (в коробке по 6 пленок диаметром 59 мм), одна пара накладных утеплительных манжет НМУ-1М и комбинированный ключ.

22. Шлем для раненых в голову, правила пользования (шр-1). Характеристика пораженных по возможностям использования индивидуальных средств защиты органов дыхания.

Состав: Шлем для раненных в голову (ШР): 1 — плотная часть шлем-маски; 2 — очки; 3 — клапанная коробка с выдыхательным клапаном; 4 — соединительная (гофрированная) трубка; 5 — мягкий пояс обтуратора; 6 — обтуратор; 7 — клиновидный клапан из тонкой резины; 8 — тесемки; 9 — теменная часть шлема.

ШР - специальная лицевая часть, которая используется в комплекте с общевойсковой противогазовой коробкой и предназначается для индивидуальной защиты раненых и обожженных с ранениями и повреждениями в области лица и головы.

Шлем имеет один размер, допускающий пользование им при наличии различного рода повязок, накладываемых при ранениях головы.

Шлем надевается на раненого в такой последовательности: расстегивают воротник шинели, гимнастерки и нательной рубашки, воротник гимнастерки и нательной рубашки подворачивают внутрь; шлем вывертывают наизнанку до уровня расположения вдыхательных и выдыхательных клапанов. При надевании шлема на раненого с черепно-мозговым ранением нижнюю часть шлема подводят под подбородок, при надевании на раненого с челюстно-лицевым ранением шлем надевают через затылок, после чего полностью развертывают и надевают на голову. Первичная герметизация шлема создается застегиванием воротничка, при этом клиновидный клапан из тонкой резины предварительно двумя складками укладывают и закрепляют застежкой крючка. После первичной герметизации переднюю часть шлема подтягивают к поверхности лица, завязывают среднюю тесемку, затем нижнюю и верхнюю.

При появлении рвоты необходимо принять меры к замене шлема и очистке клапанов.

23. Специальная обработка, задачи, виды, способы. Правила и порядок проведения частичной и полной специальной обработки.

СПЕЦИАЛЬНАЯ ОБРАБОТКА - комплекс организацио-технических мероприятий, включающий строго регламентированное по месту и времени проведение дегазации, дезактивации, дезинфекции личного состава, оружия, техники, средств защиты и обмундирования; составная часть ликвидации последствий применения оружия массового поражения. Имеет целью сохранение боеспособности войск, подвергшихся заражению отравляющими, радиоактивными и бактериальными средствами, снижение вероятности поражения личного состава и обеспечение выполнения поставленных задач без средств защиты.

Специальная обработка может быть частичной и полной. Частичная С.о. проводится по распоряжению командиров частей (подразделений) без прекращения выполнения боевых задач и должна обеспечить личному составу возможность действовать без средств защиты кожи. Частичная С.о. достигается проведением дегазации, дезактивации и дезинфекции открытых участков кожи человека, средств защиты, обмундирования, снаряжения, а также личного оружия и отдельных участков поверхности техники. При этом дегазация личного состава проводится немедленно.  Полная С.о. проводится с разрешения командующего объединением (командира соединения) после выполнения боевой задачи. Она должна обеспечить личному составу возможность действовать без средств защиты кожи и органов дыхания. Полная С.о. достигается проведением дегазации, дезактивации и дезинфекции всей поверхности техники и оружия.

 Порядок проведения частичной специальной обработки

При заражении ОВ в первую очередь проводится дегазация открытых участков тела (лица, шеи, рук), прилегающих к ним участков обмундирования и лицевых частей противогазов ИПП различных модификаций. Порядок использования индивидуальных противохимических пакетов определяется условиями применения противником ОВ и своевременностью надевания СИЗ, в частности, противогаза.

Во вторую очередь проводится частичная дегазация и дезактивация обмундирования (летнего, зимнего) или общевойскового комплексного защитного костюма. Дегазация обмундирования, зараженного каплями стойких ОВ (Ви-Экс или иприта), проводится с помощью дегазирующих пакетов порошковых ДПП-М, а при заражении парами зомана - пакетом ДПС-1 (ДПС).

В третью очередь проводится дегазация, дезактивация стрелкового оружия (автомата, пулемета или гранатомета). Дегазация стрелкового оружия проводится с помощью индивидуального дегазационного пакета ИДП-1.

В четвертую очередь непосредственно на зараженной местности проводится частичная дегазация отдельных участков поверхности объектов ВВТ, с которыми личный состав соприкасается в ходе выполнения боевых задач. Частичная дегазация бронетранспортеров, бронированных разведывательно-дозорных машин (БРДМ), автомобилей типа ГАЗ, ЗИЛ, Урал и КамАЗ проводится силами их экипажей (расчетов) с помощью табельных бортовых комплектов специальной обработки АБП, БКСО или дегазационных комплектов ДК-4 различных модификаций с использованием водных растворов гипохлорита кальция методом протирания зараженных поверхностей орошаемой щеткой. Комплект БКСО, кроме того, позволяет проводить дегазацию объектов ВВТ методом орошения с использованием рецептуры РД-2 при его работе от пневмосистемы базового шасси.

В последнюю очередь проводится частичная дегазация, дезинфекция или дезактивация СИЗ кожи изолирующего типа. Она предполагает быстрейшее снятие защитного плаща с целью снижения его изнуряющего действия на личный состав, особенно в летних условиях. Частичная дегазация СИЗ кожи изолирующего типа, в частности, защитных плащей, может проводиться с помощью бортовых комплектов специальной обработки ИДК-1, АБП, БКСО, ДК-4 или ДК-5 путем двух трехкратного орошения или протирания зараженной поверхности орошаемой щеткой с использованием соответствующих табельных растворов (рецептур) непосредственно на личном составе или на щитах (грунте). В боевой обстановке частичную дегазацию СИЗ целесообразно проводить по решению командиров подразделений (батальона, роты) по-машинно (по-экипажно) путем одновременной обработки всего расчета (экипажа), построенного в одну шеренгу у объекта ВВТ на расстоянии 1 м друг от друга. Защитные плащи орошают с расстояния 0,3-0,5 м при нормах расхода: 3,0-4,5 литра на комплект - водного раствора ГК; 1,0-1,5 литра на комплект - дегазирующих растворов № 1 или 2бщ (2ащ). При отсутствии табельных бортовых комплектов и растворов (рецептур) для частичной дегазации СИЗ кожи изолирующего типа может быть использована ветошь, смоченная водой, бензином, дизельным топливом или органическими растворителями.

3.2. Порядок проведения полной специальной обработки

Полная СО на войсковых ПуСО проводится в следующей последовательности. Объекты ВВТ после выхода с зараженного участка местности останавливаются вдоль маршрута движения непосредственно перед назначенным районом развертывания войскового ПуСО. По команде командира личный состав в СИЗ кожи изолирующего типа и со стрелковым оружием спешивается и отводится в наветренную сторону на 10-15 м. Старший командир производит расчет личного состава и определяет состав расчетов: для проведения полной СО объектов ВВТ; для проведения полной СО стрелкового оружия, если она ранее не проводилась; для проведения полной СО СИЗ кожи изолирующего типа. Назначает 2-3 команды с приборами типа ДП-5, ВПХР и др. для развертывания рубежа контроля полноты специальной обработки объектов ВВТ и экипировки личного состава и для проведения повторной дегазации (дезактивации) объектов ВВТ. Кроме того, он назначает команды: для обеспечения замены и сбора зараженного обмундирования; для проведения полной санитарной обработки личного состава; для обеспечения службы регулирования движения объектов ВВТ и личного состава; для охраны и обороны войскового ПуСО. Указанный перечень команд, обеспечивающих проведение полной специальной и санитарной обработки на ПуСО, а также их численность, могут изменяться в зависимости от вида и условий заражения войсковых объектов и численности личного состава. После завершения расчета личного состава назначенные команды приступают к выполнению возложенных на них задач в указанных командиром местах, а остальной личный состав под руководством заместителей командиров взводов последовательно и в определенной очередности проводит полную СО стрелкового оружия, СИЗ кожи изолирующего типа, замену зараженного обмундирования (при наличии запасов вещевого имущества) и санитарную обработку личного состава. При действии частей (подразделений) в момент применения противником ядерного и химического оружия в герметизированных объектах(БМП, БТР), оснащенных фильтровентиляционными установками, полная СО на ПуСО проводится только в отношении зараженных объектов ВВТ и личного состава, задействованного в ее проведении. При действии в очагах биологического заражения в отношении этих частей (подразделений) осуществляется весь объем мероприятий, предусматриваемых для полной СО.

Полная СО зараженных объектов ВВТ проводится на площадке, указанной командиром силами их расчетов (экипажей) в составе водителя и одного помощника, находящихся в СИЗ, с использованием табельных бортовых комплектов СО (БКСО, АБП, ДК-4 различных модификаций, ДК-5 или ИДК-1) путем тщательной, без пропусков обработки рецептурой (раствором) всей поверхности объекта ВВТ методом протирания орошаемой щеткой или методом орошения. Перед началом полной СО объектов ВВТ с зараженных поверхностей должны быть удалены видимые загрязнения.

studfiles.net

Отправить ответ

avatar
  Подписаться
Уведомление о
