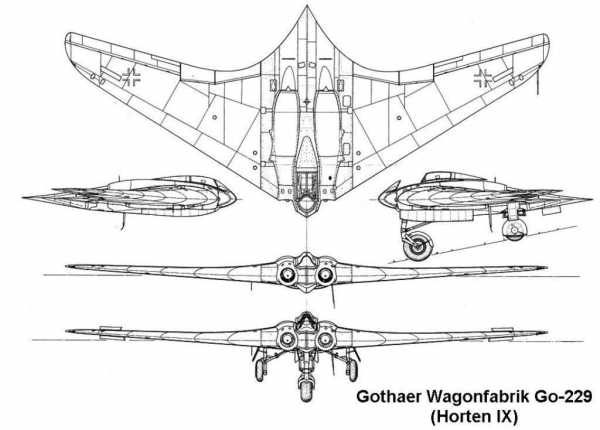

Horten Ho 229 — первый турбореактивный самолет, построенный по аэродинамическая схеме «Летающее Крыло» («Unsichtbar»). Он представлял собой итог более чем десятилетней конструкторской деятельности братьев Реймара и Вальтера Хортенов (Valter und Reimar Horten), главной целью которых было создание самолета с минимальным сопротивлением. В результате Horten Ho 229 не имел фюзеляжа как такового. Толщина центроплана была достаточной для размещения в нем пилота и двигателя. Вертикальное оперение отсутствовало. Управление по курсу осуществлялось спойлерами, установленными на крыле.
Участие «Gothaer Waggonfabrik A.G. Gotha» свелось к подготовке серийного производства с некоторыми соответствующими изменениями в конструкции. Основную же работу провели братья Хортены по собственной инициативе за два года до присоединения к их работам концерна в Готе. В 1942 г. майор Вальтер Хортен и его брат обер-лейтенант Реймар были отозваны из строевых частей специально для работы в «Sonderaktion 9», созданной под эгидой люфтваффе исключительно для реализации проекта «Unsichtbar».
Основная идея заключалась в том, что чистое крыло будет иметь значительно меньшее аэродинамическое сопротивление. Первый планер «Horten I» полетел еще в 1931г, когда Вальтеру Хортену только исполнилось 16 лет. Деревянный планер с тканевым покрытием управлялся элеронами и рулевыми тормозами на концах крыла. Опыт, полученный в работе над ним, отразился в создании в 1934 г. нового «Horten II», имевшего большее удлинение крыла и стреловидную заднюю кромку. Внутренние элевоны использовались как рули высоты, а внешние — как элероны. В течении 1935г. «Horten» был оснащен 80-сильным двигателем воздушного охлаждения «Hirth» НМ-60R, расположенным внутри крыла и работающим на толкающий винт через удлиненный вал.
Оба брата поступили в люфтваффе в 1936 г, но продолжили свою конструкторскую деятельность. В 1936-1937 гг. были построены три «Horten II», участвовавшие в состязаниях в Роне в 1937 г. В 1938 г. Хортены ушли из люфтваффе и построили еще ряд самолетов. Первый из них «Horten III» послужил образцом для всех последующих машин братьев. Центропланная секция была сварена из стальных труб, однолонжеронное крыло — деревянное. Два «Horten III» участвовали в 1938 г. в соревнованиях в Роне, достигнув хороших результатов. Правда, оба самолета были оставлены своими пилотами с парашютами из-за сильного обледенения.
К этому времени работы братьев получили заметную официальную и неофициальную известность. В 1939 ими интересовался Эрнст Хейнкель (Ernst Heinkel), но переговоры зашли в тупик из-за его желания зарегистрировать все последующие патенты на свое имя. Еще одни переговоры прошли с Вилли Мессершмиттом (Villi Messershmitt), но опять же безрезультатно. После недолгой работы в Техническом университете Бонна братья вернулись в люфтваффе. Однако, участие в политической жизни Вальтера Хортена вместе с дружбой с Эрнстом Удетом (Ernst Udet) (Реймар Хортен был женат на секретарше Удета) позволили братьям продолжить конструкторскую деятельность. Действенное участие министерства авиации и создание «Sonderaktion 9» на базе ремонтного завода в Геттингене помогло им. Кроме того, братья могли использовать фурнитурную фабрику «Пешке» для вспомогательных работ. К моменту передачи завода братья спроектировали и построили планер Horten Но IV, в котором пилот располагался лежа. Удлинение крыла было 21.66 вместо 10.66 на Horten Но III.
Первым спроектированным с самого начала самолетом Хортенов стал двухместный Horten Ho V с двумя 80-сильными моторами «Hirth» НМ-60R. Двигатели располагались в крыле и приводили толкающие винты через удлиненные валы. Братья довольно быстро осознали перспективы сочетания прекрасной аэродинамики летающего крыла с турбореактивным двигателем. Однако они понимали, что несмотря на хорошие связи в РЛМ, консерватизм последнего пересилит. Это подхлестнуло РЛМ в финансировании работ «Sonderaktion 9», предоставив ей особый статус, выводящий из-под непосредственного руководства Технического департамента.
Перед проработкой проекта реактивного истребителя «Unsichtbar» Хортены создали двухместный учебный Horten Но VII, главной задачей которого было обучение пилотов на самолете столь необычной схемы. Одновременно самолет должен был послужить для проверки проработок по реактивному истребителю. В результате Horten Но VII официально предназначался на роль опытного самолета для аэродинамических исследований и в качестве связного.
Контракт на 20 Horten Но VII был передан на завод «Пешке» в Миндене. В целом похожий по конфигурации на Horten Но V, новый самолет был оснащен двумя двигателями Аs-10С мощностью 240 л.с и имел убираемое четырехстоечное шасси. Два передних колеса на отдельных стойках крепились у самой линии симметрии и убирались назад. Две задние стойки под валами двигателей убирались вперед с поворотом на 90 градусов.
Первый Horten Но VII был изготовлен и облетан в Миндене летом 1943 г, но к моменту готовности второго самолета спустя несколько месяцев РЛМ потеряло интерес к «Unsichtbar». Оставшиеся 18 Horten Но VII так и не были закончены. Несмотря на утрату интереса со стороны официальных лиц, Хортены продолжили работу над реактивным истребителем, который они назвали Horten Но IX — его сборка уже началась в Геттингене. Сначала для проведения аэродинамических исследований был построен безмоторный Horten Но IX-V1 c неубираемым трехстоечным шасси. РЛМ узнало о существовании опытного самолета только в начале 1944 г, когда тот был уже наполовину закончен. Хотя такая «приватная» инициатива строго пресекалась министерством, братья получили поддержку. Необычная компоновка самолета захватила воображение Германа Вильгельма Геринга (Hermann Wilhelm Göring), который оказал проекту персональную поддержку и потребовал начать летные испытания в моторном варианте в кратчайший срок.
С официальной поддержкой программа Horten Но IХ получила дополнительный импульс. Весной 1944 г. были проведены первые успешные испытания безмоторного прототипа. Начались работы над второй машиной. Из-за неготовности к этому времени турбореактивных двигателей ВМW-003 на втором опытном самолете было решено установить Jumo-004, что потребовало внести в конструкцию некоторые изменения.
Horten Но IX-V2 был спроектирован из расчета на перегрузку 7, что с запасом прочности 1.8 давало разрушающую перегрузку 12.6. Крыло относительной толщиной 14% в корне и 8% на концах с симметричным профилем. Центропланная секция имела S-образный профиль. В ней размещались пилот, двигатели и стойки шасси. Центроплан сварной из стальных труб с фанерной обшивкой (за исключением района выхлопных сопел моторов, обшитого стальным листом). Консоли цельнодеревянной конструкции с металлическими законцовками. Передняя кромка выполнялась из так называемого литого дерева, представлявшего собой прессованные с резиной опилки. Остальная поверхность крыла обшивалась фанерой. Специальный лак придавал ей высокую чистоту. Крыло с одним основным лонжероном и одним вспомогательным, к которому крепились рулевые поверхности. Протектированные мягкие баки общим объемом в 3000 л. занимали две трети объема консоли. Баков в каждом крыле было четыре — по два за и перед лонжероном.
Два турбо-реактивных двигателя Jumo-004В монтировались близко к линии симметрии. Они проходили через главный лонжерон и их воздухозаборники заметно снижали относительную толщину центроплана. Выступами на поверхности крыла были только обтекатели двигателей, которые не удалось вписать в контур, и приземистый фонарь кабины пилота. Шасси трехстоечное; носовое колесо убиралось назад, основные стойки — к линии симметрии. Первоначально планировалось использовать четырехстоечное шасси по образцу Horten Но VII, но потом предпочтение было отдано одной высокопрочной носовой стойке, воспринимающей до 45% нагрузки на шасси. Для сокращения пробега был предусмотрен тормозной парашют. Продольная и поперечная управляемость обеспечивалась элеронами, которые вместе с закрылками занимали всю заднюю кромку крыла. Закрылки были связаны со спойлерами, расположенными сразу за стойками шасси. Управление по курсу осуществлялось спойлерами на консолях сразу за главным лонжероном. При этом использовалась пара спойлеров разной длины на верхней и нижней поверхности крыла. Подпружиненная проводка производила сначала выпуск малого спойлера, а потом, когда он выпускался полностью, большого. Таким образом обеспечивалось нормальное управление самолета на малых и больших скоростях.
Пока шла сборка Но-IX-V2, в Ораниенберге под Берлином проходили испытания безмотороного V1, давшие хорошие результаты. Но однажды пилот забыл убрать находящийся в потоке вентилятор генератора, и последующая авария при посадке задержала испытания. Однако, уже проведенные были достаточными, чтобы изучить характеристики самолета и начать серийное производство. На этой стадии работ и подключилась «Gothaer Waggonfabrik A.G. Gotha», получившая задание довести конструкцию до серийного производства. Дальнейшие работы по самолету были переданы конструкторскому бюро ГВФ. РЛМ присвоило машине обозначение Horten Ho 229, и в начале лета 1944г. был выдан контракт на семь опытных и 20 предсерийных самолетов.
Конструктора «Готы» практически не изменили конструкции, но переделали кабину, оснастив ее простейшим катапультируемым сиденьем. Обтекатели двигателей были увеличены. Была введена система обдува холодным воздухом обшивки в районе сопел двигателей. Довольно сильно изменили шасси, рассчитанное на больший взлетный вес.
Предусматривалась установка четырех пушек МК-103 или МК-108 рядом с двигателями. Под центроплан можно было подвесить две 1000кг бомбы или два 1250л бака. Была спроектирована и двухместная всепогодная версия Horten Ho 229 под локатор сантиметрового диапазона FuG-244 «Бремен» в удлиненном носовом обтекателе. Второй и третий самолеты постройки ГВФ — V4 и V5 были прототипами этой серии.
Пока на ГВФ разворачивалось серийное производство, в Геттингене в январе 1945г. был закончен Но-IХ-V2, перевезенный в Ораниенберг для летных испытаний. На первые полеты носовая стойка шасси была заблокирована в выпущенном положении. При нормальном взлетном весе и опущенных на 10O закрылках скорость отрыва была 150 км/ч при разбеге в 500 м. С выпущенным носовым колесом скорость достигала 300 км/ч. Управляемость оправдала самые оптимистичные предположения. В марте носовое колесо стали убирать в полете. Была достигнута скорость 795 км/ч, но во время посадки правый двигатель заглох. Пилот лейтенант Циллер катапультировался, самолет перевернулся, упал на землю и сгорел. Всего опытный самолет налетал два часа.
Сборка следующего опытного самолета в Фридрихсроде уже заканчивалась. Horten Ho 229 VЗ должен был стать первым прототипом серийного Horten Ho 229-А. V4 и V5 были прототипами Horten Ho 229-B — двухместного всепогодного истребителя. V6 был вторым опытным самолетом серии А с пушками МК-103 вместо МК-108. V7 должен был стать учебным двухместным вариантом. 12 марта 1945г. на совещании у Геринга Horten Ho 229 был включен в «срочную истребительную программу», но через два месяца американцы захватили завод в Фридрихсроде. VЗ был уже подготовлен для испытаний, V4 и V6 были почти готовы, были готовы и узлы для 20 предсерийных Horten Ho 229-A-0.
Лётно-технические характеристики Horten Ho 229 :
Размах крыла : 16,75 м
Длина : 7,45 м
Высота : 2,80 м
Площадь крыла : 50,80 м2
Масса пустого самолета : 4600 кг
Нормальная взлетная масса : 7515 кг
Максимальная взлетная масса : 9000 кг
Тип двигателя : 2 ТРД Junkers Jumo-004В-1, 2, 3
Тяга : 2 х 890 кгс
Максимальная скорость : 970 км/ч
Крейсерская скорость : 685 км/ч
Практическая дальность без ПТБ : 1880 км
Практическая дальность с ПТБ : 3150 км
Максимальная скороподъемность : 1320 м/мин
Практический потолок : 16000 м
Экипаж : 1 человек
Вооружение : четыре 30-мм пушки МК-103, МК-108; 2х1000-кг бомбы
topwar.ru
«Летающее крыло» Третьего Рейха — Альтернативный взгляд Salik.biz
В интернете иногда можно встретить определение этого самолета как так называемый «самолет-невидимка». Это конечно же не так. Разработка концепции была начата задолго до наступления эры радиолокационого обнаружения. Концепция машины определялось стремлением снизить общее общее сопротивление за счёт исключения всех возможных источников сопротивления, кроме сопротивления собственно крыла — в первую очередь за счёт отказа от всех стабилизирующих поверхностей. Это привело к необходимости использования стреловидного крыла — только на стреловидном крыле с S-образным профилем можно достигнуть продольной устойчивости.
Именно и только ЭТИ факторы и определили весь аэродинамический облик.
— Salik.bizДавайте узнаем историю этого самолета подробнее …

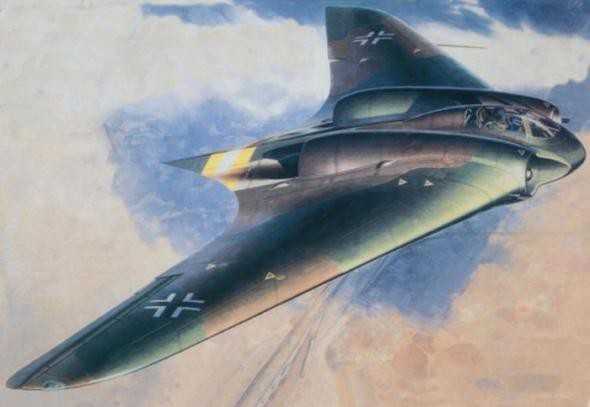

Одним из самых нестандартных боевых самолетов, построенных в течении 2-й мировой войны, стал Go.229 — первый турбореактивный самолет — «летающее крыло». Он представлял собой итог более чем десятилетней конструкторской деятельности братьев Реймара и Вальтера Хортенов, главной целью которых было создание самолета с минимальным сопротивлением. В результате Go.229 не имел фюзеляжа как такового. Толщина центроплана была достаточной для размещения в нем пилота и двигателя. Вертикальное оперение отсутствовало. Управление по курсу осуществлялось спойлерами, установленными на крыле.
Участие «Готаер вагонфабрик» свелось к подготовке серийного производства с некоторыми соответствующими изменениями в конструкции. Основную же работу провели братья Хортены по собственной инициативе за два года до присоединения к их работам концерна в Готе. В 1942г. майор Вальтер Хортен и его брат обер-лейтенант Реймар были отозваны из строевых частей специально для работы в «зондеркоманде 9″, созданной под эгидой люфтваффе исключительно для реализации проекта «летающего крыла».
Основная идея заключалась в том, что чистое крыло будет иметь значительно меньшее аэродинамическое сопротивление. Первый планер «Хортен-I» полетел еще в 1931г, когда Вальтеру Хортену только исполнилось 16 лет. Деревянный планер с тканевым покрытием управлялся элевонами и рулевыми тормозами на концах крыла. Опыт, полученный в работе над ним, отразился в создании в 1934г. нового «Хортен-II», имевшего большее удлинение крыла и стреловидную заднюю кромку. Внутренние элевоны использовались как рули высоты, а внешние — как элероны. В течении 1935г. «Хортен» был оснащен 80-сильным двигателем воздушного охлаждения «Хирт» НМ-60R, расположенным внутри крыла и работающим на толкающий винт через удлиненный вал.
Оба брата поступили в люфтваффе в 1936г, но продолжили свою конструкторскую деятельность. В 1936-37 гг были построены три «Хортена-II», участвовавшие в состязаниях в Роне в 1937г. В 1938г. Хортены ушли из люфтваффе и построили еще ряд самолетов. Первый из них «Хортен-III» послужил образцом для всех последующих машин братьев. Центропланная секция была сварена из стальных труб, однолонжеронное крыло — деревянное. Два «Хортена-III» участвовали в 1938г. в соревнованиях в Роне, достигнув хороших результатов. Правда, оба самолета были оставлены своими пилотами с парашютами из-за сильного обледенения.
Рекламное видео:
К этому времени работы братьев получили заметную официальную и неофициальную известность. В 1939 ими интересовался Эрнст Хейнкель, но переговоры зашли в тупик из-за его желания зарегистрировать все последующие патенты на свое имя. Еще одни переговоры прошли с Вилли Мессершмиттом, но опять же безрезультатно. После недолгой работы в Техническом университете Бонна братья вернулись в люфтваффе.
Однако, участие в политической жизни Вальтера Хортена вместе с дружбой с Эрнстом Удетом (Реймар Хортен был женат на секретарше Удета) позволили братьям продолжить конструкторскую деятельность. Действенное участие министерства авиации и создание «зондеркоманды-9″ на базе ремонтного завода в Геттингене помогло им. Кроме того, братья могли использовать фурнитурную фабрику «Пешке» для вспомогательных работ.К моменту передачи завода братья спроектировали и построили планер Но-IV, в котором пилот располагался лежа. Удлинение крыла было 21.66 вместо 10.66 на Но-III.
Первым спроектированным с самого начала самолетом Хортенов стал двухместный Ho-V с двумя 80-сильными моторами «Хирт» НМ-60R. Двигатели располагались в крыле и приводили толкающие винты через удлиненные валы. Братья довольно быстро осознали перспективы сочетания прекрасной аэродинамики летающего крыла с турбореактивным двигателем. Однако они понимали, что несмотря на хорошие связи в РЛМ, консерватизм последнего пересилит. К счастью, разведка добыла сведения, что подобные работы проводятся в США на фирме «Нортроп». Это подхлестнуло РЛМ в финансировании работ «зондеркоманды 9″, предоставив ей особый статус, выводящий из-под непосредственного руководства Технического департамента.
Перед проработкой проекта реактивного истребителя «летающее крыло» Хортены создали двухместный учебный Но-VII, главной задачей которого было обучение пилотов на самолете столь необычной схемы. Одновременно самолет должен был послужить для проверки проработок по реактивному истребителю. В результате Но-VII официально предназначался на роль опытного самолета для аэродинамических исследований и в качестве связного.
В конце августа 1943 г. «команда 9», возглавлявшаяся братьями Вальтером и Раймаром Хортенами, получила заказ от RLM на постройку двух опытных образцов ударного самолета Н IX. Сроки были весьма жесткими: первую машину (без двигателей) требовалось подготовить к марту 1944 г., вторую машину с двумя ТРД BMW 003А — к июню того же года. Сборка опытных машин Н IXVI и Н IXV2 осуществлялась на базе ремонтного завода в Геттингене.
Самолет был выполнен по схеме классического летающего крыла. Вертикальное оперение отсутствовало, для управления на крыле имелись рулевые поверхности — элевоны и закрылки, а также воздушные тормоза (спойлеры). Центроплан самолета был сварен из стальных труб, консоли крыла выполнены из дерева, обшивка — из фанеры толщиной 17 мм. В серийном производстве предусматривалось заменить фанерную обшивку комбинированной обшивкой толщиной 15 мм. Комбинированная обшивка должна была представлять собой трехслойную композицию: два наружных слоя из фанеры толщиной 1,5 мм и внутренний слой толщиной 12 мм, состоявший из смеси опилок и порошка древесного угля, пропитанный клеем. Древесный уголь должен был сделать самолет «невидимым» на экранах локаторов.
Шасси самолета — трехстоечное, убиравшееся в фюзеляж. Предусматривалась подвеска под центропланом двух бомб типа SC 1000 весом по 1000 кг или пары топливных баков по 1250 л. Вооружение самолета разрабатывалось в двух вариантах: четыре пушки МК 108 или две пушки МК 108 и две фотокамеры RB 50/18.

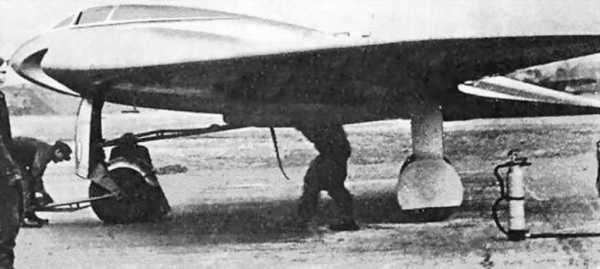

Ho-IX V1.
Контракт на 20 Но-VII был передан на завод «Пешке» в Миндене. В целом похожий по конфигурации на Но-V, новый самолет был оснащен двумя двигателями «Аргус» Аs-10С мощностью 240л.с, и имел убираемое четырехстоечное шасси. Два передних колеса на отдельных стойках крепились у самой линии симметрии и убирались назад. Две задние стойки под валами двигателей убирались вперед с поворотом на 90 градусов.
— Salik.bizПервый Но-VII был изготовлен и облетан в Миндене летом 1943г, но к моменту готовности второго самолета спустя несколько месяцев РЛМ потеряло интерес к «летающему крылу». Оставшиеся 18 Но-VII так и не были закончены. Несмотря на утрату интереса со стороны официальных лиц, Хортены продолжили работу над реактивным истребителем, который они назвали Но-IX — его сборка уже началась в Геттингене. Сначала для проведения аэродинамических исследований был построен безмоторный Но-IX-V1 c неубираемым трехстоечным шасси. РЛМ узнало о существовании опытного самолета только в начале 1944г, когда тот был уже наполовину закончен. Хотя такая «приватная» инициатива строго пресекалась министерством, братья получили поддержку. Необычная компоновка самолета захватила воображение Геринга, который оказал проекту персональную поддержку и потребовал начать летные испытания в моторном варианте в кратчайший срок.
С официальной поддержкой программа Но-IХ получила дополнительный импульс. Весной 1944г. были проведены первые успешные испытания безмоторного прототипа. Начались работы над второй машиной. Из-за неготовности к этому времени турбореактивных двигателей ВМW-003 на втором опытном самолете было решено установить Jumo-004, что потребовало внести в конструкцию некоторые изменения.
Но-IX-V2 был спроектирован из расчета на перегрузку 7, что с запасом прочности 1.8 давало разрушающую перегрузку 12.6. Крыло относительной толщиной 14% в корне и 8% на концах с симметричным профилем. Центропланная секция имела S-образный профиль. В ней размещались пилот, двигатели и стойки шасси. Центроплан сварной из стальных труб с фанерной обшивкой (за исключением района выхлопных сопел моторов, обшитого стальным листом). Консоли цельнодеревянной конструкции с металлическими законцовками. Передняя кромка выполнялась из так называемого литого дерева, представлявшего собой прессованный с резиной опилки. Остальная поверхность крыла обшивалась фанерой. Специальный лак придавал ей высокую чистоту. Крыло с одним основным лонжероном и одним вспомогательным, к которому крепились рулевые поверхности. Протектированные мягкие баки общим объемом в 3000л занимали две трети объема консоли. Баков в каждом крыле было четыре — по два за и перед лонжероном.
Два ТРД Jumo-004В монтировались близко к линии симметрии. Они проходили через главный лонжерон и их воздухозаборники заметно снижали относительную толщину центроплана. Выступами на поверхности крыла были только обтекатели двигателей, которые не удалось вписать в контур, и приземистый фонарь кабины пилота. Шасси трехстоечное; носовое колесо убиралось назад, основные стойки — к линии симметрии. Первоначально планировалось использовать четырехстоечное шасси по образцу Но-VII, но потом предпочтение было отдано одной высокопрочной носовой стойке, воспринимающей до 45% нагрузки на шасси. Для сокращения пробега был предусмотрен тормозной парашют.
Продольная и поперечная управляемость обеспечивалась элевонами, которые вместе с закрылками занимали всю заднюю кромку крыла. Закрылки были связаны со спойлерами, расположенными сразу за стойками шасси. Управление по курсу осуществлялось спойлерами на консолях сразу за главным лонжероном. При этом использовалась пара спойлеров разной длины на верхней и нижней поверхности крыла. Подпружиненная проводка производила сначала выпуск малого спойлера, а потом, когда он выпускался полностью, большого. Таким образом обеспечивалось нормальное управление самолета на малых и больших скоростях.
Пока шла сборка Но-IX-V2, в Ораниенберге под Берлином проходили испытания безмотороного V1, давшие хорошие результаты.
Первый полет машины Н IXV1 состоялся 1 марта 1944 г. в Геттингене. Подлеты за буксировщиком He 45 проводил летчик X. Шайдхауэр. Четыре дня спустя он во втором полете за буксировщиком He 111 поднялся на высоту 4000 м и спланировал на аэродром. К концу апреля стало ясно, что двигатели BMW не будут доведены до нужной кондиции к запланированному первому вылету второй машины. В итоге решили установить на самолет двигатели Jumo 004В, имевшие несколько больший диаметр. Машину пришлось в срочном порядке переделывать. С целью защиты крыла от горячих газов двигателей использовали стальные листы, причем между ними и центропланом был зазор 10 мм.
Ho-IX V1.
Хотя самолет Н IXV2 еще находился в сборке, RLM в июле 1944 г. выдало контракты на постройку по 20 предсерийных машин фирмам «Клемм» и «Гота». Вскоре контракт фирмы «Клемм» из-за ее загруженности работами по самолету Мессершмитт Me 163В передали на «Готу». Сборка серийных самолетов, получивших обозначение Ho 229, была запланирована на заводе в Фридрихсроде.
Но однажды пилот забыл убрать находящийся в потоке вентилятор генератора, и последующая авария при посадке задержала испытания. Однако, уже проведенные были достаточными, чтобы изучить характеристики самолета и начать серийное производство.
Конструктора «Готы» практически не изменили конструкции, но переделали кабину, оснастив ее простейшим катапультируемым сиденьем. Обтекатели двигателей были увеличены. Была введена система обдува холодным воздухом обшивки в районе сопел двигателей. Довольно сильно изменили шасси, рассчитанное на больший взлетный вес.
Go.229 V3.
Предусматривалась установка четырех пушек МК-103 или МК-108 рядом с двигателями. Под центроплан можно было подвесить две 1000кг бомбы или два 1250л бака. Была спроектирована и двухместная всепогодная версия Go.229b под локатор сантиметрового диапазона FuG-244 «Бремен» в удлиненном носовом обтекателе. Второй и третий самолеты постройки ГВФ — V4 и V5 были прототипами этой серии.
Пока на ГВФ разворачивалось серийное производство, в Геттингене был закончен Но-IХ-V2, перевезенный в Ораниенберг для летных испытаний.

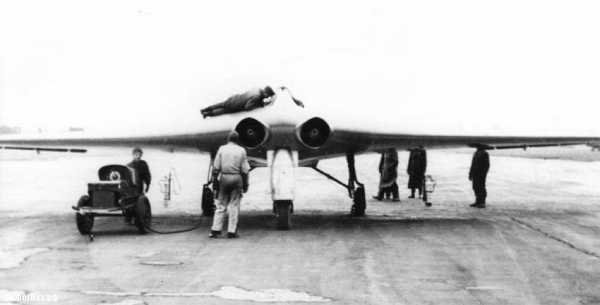

Ho-IX V2.
Вторая опытная машина Н IXV2, оборудованная двигателями, поднялась в воздух 18 декабря 1944 г., однако во время четвертого испытательного полета 18 февраля 1945 г. машина разбилась, а летчик-испытатель погиб. По другой версии на первых полетах носовая стойка шасси была заблокирована в выпущенном положении. При нормальном взлетном весе и опущенных на 10 закрылках скорость отрыва была 150км/ч при разбеге в 500 м. С выпущенным носовым колесом скорость достигала 300 км/ч. Управляемость оправдала самые оптимистичные предположения. В марте носовое колесо стали убирать в полете. Была достигнута скорость 795км/ч, но во время посадки правый двигатель заглох. Пилот лейтенант Циллер катапультировался, самолет перевернулся, упал на землю и сгорел. Всего опытный самолет налетал два часа.
Несмотря на неудачу со второй опытной машиной, производство самолета Ho 229 (иногда еще встречается обозначение Go 229) на фирме «Гота» продолжалось. Ho 229V3 (Н IXV3) должен был стать прототипом одноместного серийного истребителя-бомбардировщика, машина Ho 229V6 — прототипом двухместного ночного истребителя и учебно-тренировочного самолета.
— Salik.biz
Сборка следующего опытного самолета в Фридрихсроде уже заканчивалась. Go.229-VЗ должен был стать первым прототипом серийного Go.229a. V4 и V5 были прототипами Go.229b — двухместного всепогодного истребителя. V6 был вторым опытным самолетом серии А с пушками МК-103 вместо МК-108. V7 должен был стать учебным двухместным вариантом. 12 марта 1945г. на совещании у Геринга Go.229 был включен в «срочную истребительную программу».
14 апреля 1945 г. американские войска захватили завод в Фридрихсроде. Обнаружилось, что Ho 229V3 был уже практически закончен и подготовлен к испытаниям, Ho 229V4 и Ho 229V5 недостроены, а Ho 229V6 находился в начальной стадии постройки. Кроме того, были готовы узлы для 20 машин. Ho 229V3 был позднее разобран, перевезен в США и тщательно изучался американскими авиационными специалистами.

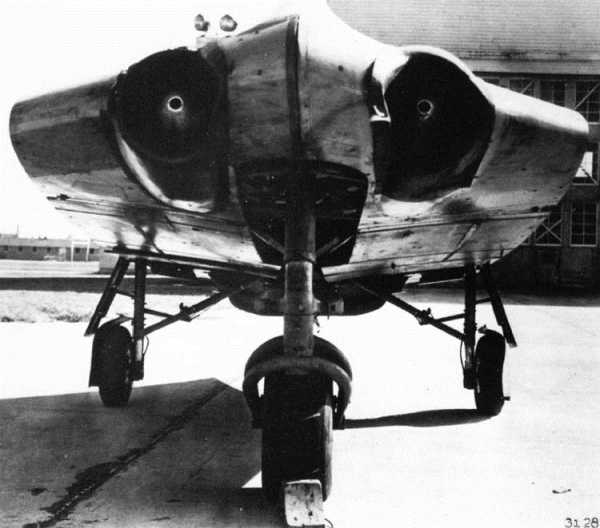

Go.229 V3.

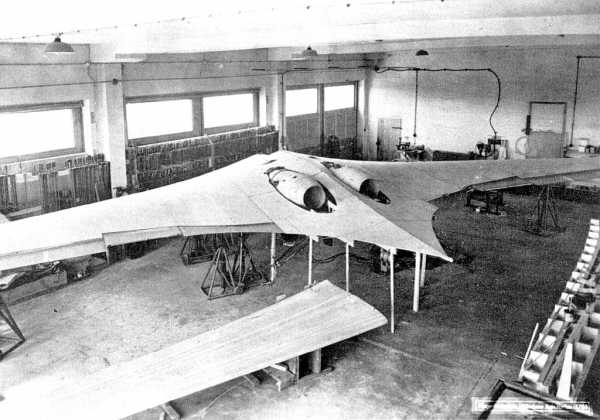

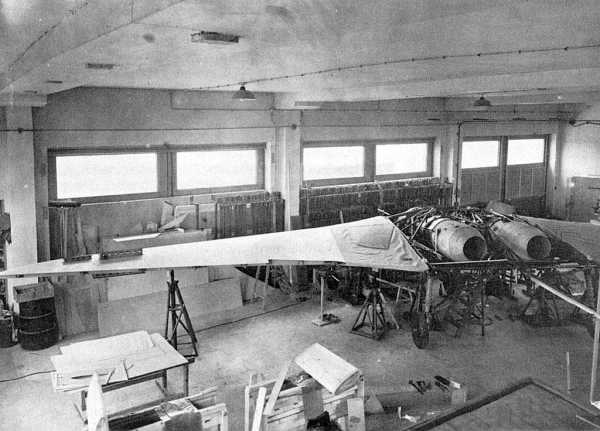

Go.229 V3 в сборочном цеху.

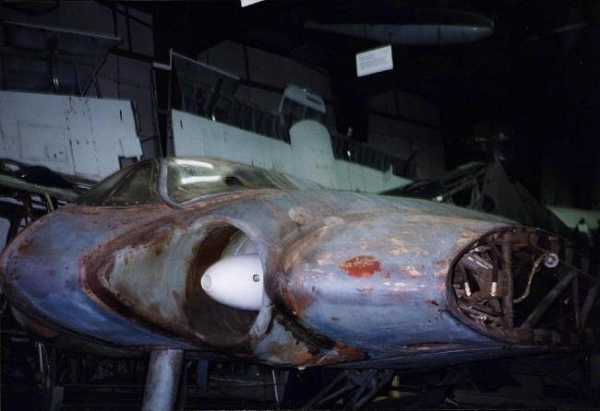

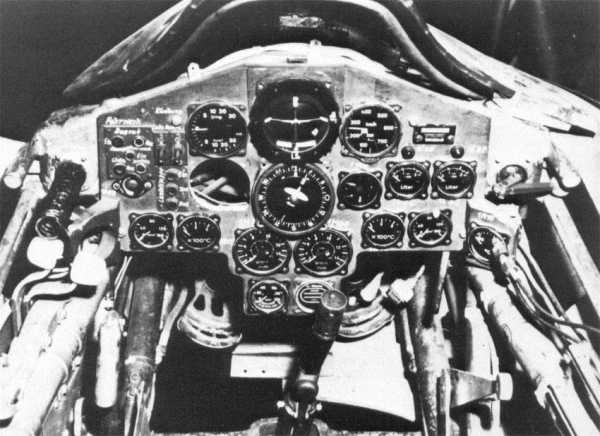

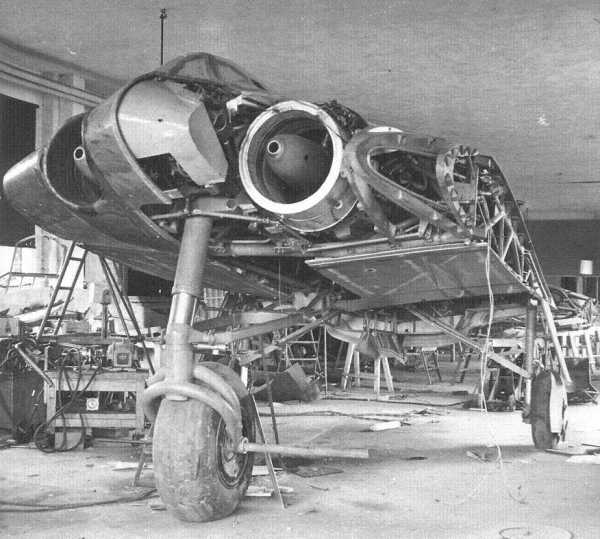

Кабина пилота Go.229 V3.

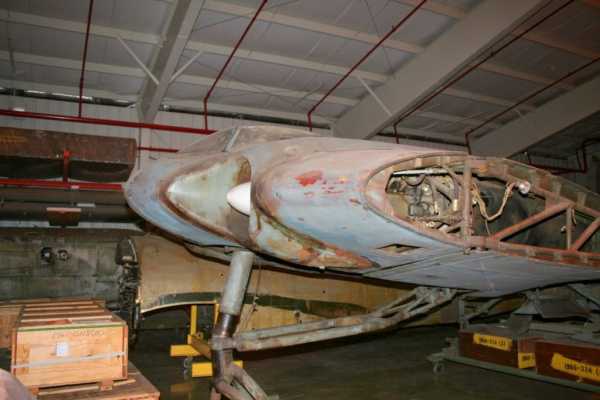

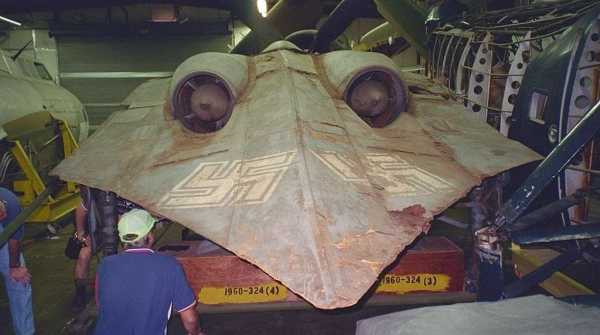

Go.229 V3 восстановленный американцами.
| Модификация | Go.229a-0 |
| Размах крыла, м | 16.75 |
| Длина, м | 7.45 |
| Высота, м | 2.80 |
| Площадь крыла, м2 | 50.80 |
| Масса, кг | |
| пустого самолета | 4600 |
| нормальная взлетная | 7515 |
| максимальная взлетная | 9000 |
| Тип двигателя | 2 ТРД Junkers Jumo-004В-1, -2 или -3 |
| Тяга, кгс | 2 х 890 |
| Максимальная скорость, км/ч | 970 |
| Крейсерская скорость, км/ч | 685 |
| Практическая дальность, км | |
| без ПТБ | 1880 |
| с ПТБ | 3150 |
| Максимальная скороподъемность, м/мин | 1320 |
| Практический потолок, м | 16000 |
| Экипаж, чел | 1 |
| Вооружение: | четыре 30-мм пушки МК-103 или МК-108; 2х 1000-кг бомбы |
.
.
.salik.biz
Герман Геринг и невидимое крыло или первый стелс-самолёт — Хортен Но-229. Германия
Выложить в посте эту статью меня подвигли рассуждения о «стелсовости» тяжёлого гидросамолёта Hughes H-4 Hercules. Статья взята мной из журнала «Максим» № 10-2009. Привожу её с незначительными сокращениями. Об истории создания Но-229 в ней написано весьма скупо, но это не главное.
Сверхскоростной бомбардировщик-невидимка Но-229 вполне мог бы изменить ход Второй мировой войны. Дискуссия на тему вероятности его создания Вермахтом бушует до сих пор. Наш эксперт Николай Поликарпов вступил в дискуссию, выбрав в качестве оппонента телеканал National Geographic.
Наступающие части 7-го корпуса 3-й армии США 14 апреля 1945 года вошли в немецкий город Фридрихсроде и захватили расположенный там завод самолетостроительной фирмы «Гота». Кроме стоявших в покинутых рабочими цехах двухмоторных истребителей «Мессершмитт», которые строили здесь по лицензии, взорам американцев предстал странного вида аппарат. Если бы среди солдат тогда нашелся хоть один пришелец из не слишком далекого будущего, он воскликнул бы изумленно: «Откуда здесь, в прошлом, взялся наш суперсовременный «стелс» – бомбардировщик В-2?» Но пришельцев среди рейнджеров не оказалось, а потому непонятный самолет был вскоре без лишних раздумий подготовлен для отправки в Америку. Парням, которые выполняли операцию «Си Хорс», раздумывать было некогда. Они метались по всей территории поверженного рейха, собирая перспективные разработки немецких инженеров и спасая их из советской зоны оккупации. Разведчики неплохо представляли, что именно они ищут и что могут найти. Для них третий прототип разработанного братьями Хортен и строившегося на «Готе» реактивного бомбардировщика «летающее крыло» Hо-229 V3 был желанной находкой.
Лететь с одним крылом
Дело в том, что именно в это время в США трудился незаурядный авиационный инженер Джон Кнудсен «Джек» Нортроп. Во время войны инженеры просто так обычно не работают, а выполняют армейские программы, так что и Джон Нортроп тоже не развлекался, а пытался воплотить в металле необычные требования Американского воздушного корпуса – так называемое «условие 10 000 на 10 000». Нужно было создать бомбардировщик, способный нести боевую нагрузку в 10 000 фунтов (4500 кг) на 10 000 миль (16 000 км). Нортроп ввязался в это безнадежное дело потому, что, как и его немецкие коллеги – братья Вальтер и Реймар Хортены, верил в преимущества необычной аэродинамической схемы. Интересно, что Хортены тоже участвовали в программе с очень похожим названием – «1000 х 1000 х 1000», только объявил ее шеф Люфтваффе Герман Геринг. В немецкой редакции задача состояла в создании бомбардировщика, способного нести 1000 кг бомб на расстояние в 1000 км со скоростью 1000 км/ч.
Джон Нортроп давно занимался разработкой «летающих крыльев» – самолетов без фюзеляжа и оперения, собственно из одного только крыла и состоящих. У «летающего крыла» нет паразитных с точки зрения аэродинамики деталей, не создающих подъемную силу, но увеличивающих вес самолета и сопротивление набегающему потоку воздуха. Вся полезная нагрузка может быть равномерно распределена непосредственно внутри крыла, что дает огромные выгоды с точки зрения прочности, а значит, и массы конструкции.
Еще 17 декабря 1942 года ВВС США заказали фирме Нортропа несколько предсерийных образцов его бомбардировщика YB-35 для проведения испытаний, однако проблемы с управляемостью новой машины и трудности с ее постройкой не позволяли надеяться на исполнение заказа в срок. В этой связи выполненный по аналогичной аэродинамической схеме трофейный немецкий Но-229, прототип которого уже совершил несколько полетов с 1 марта 1944 года, пришелся как нельзя кстати.
Однако, несмотря на изучение немецких ответов на извечные вопросы перспективной компоновки самолета, программа «летающего крыла» Нортропа все же не принесла удовлетворявших бы американских военных результатов и была закрыта в конце 40-х годов. Ну а изученный вдоль и поперек Но-229 занял свое место в вашингтонском Национальном аэрокосмическом музее США всего лишь как образец пресловутого немецкого «чудо-оружия».
Вновь вспомнили о «Хортене» в 70-е годы. Тогда близкое знакомство с результатами применения первых советских ракетных комплексов ПВО и радаров управления ими над джунглями Северного Вьетнама повергло командование американской авиации в настоящий шок. Срочно были начаты работы по уменьшению эффективной поверхности рассеивания радиосигнала летательных аппаратов, приведших в финале к появлению группы технологий «стелс» (от английского stealth – обманывать, вводить в заблуждение). Оказалось, что помимо прочих преимуществ «летающее крыло», не имеющее выступающих частей и сопрягаемых плоских поверхностей, легко оптимизировать для снижения радиолокационной заметности самолета. К тому же появились автоматически поддерживающие прямолинейный полет электродистанционные системы управления, позволившие преодолеть основной недостаток самолетов данной схемы – неустойчивость в полете и неудержимую склонность к подъему носа.
Опыты братьев Хортен и Джона Нортропа, таким образом, проторили дорогу к созданию суперсовременного бомбардировщика-невидимки B-2 Spirit компании Northrop-Grumman. Впрочем, «невидимости» В-2 способствует не только его аэродинамическая схема, но и широкое использование углеродных материалов, а также покрытие самолета специальными радиопоглощающими материалами и красками.
Джек Нортроп умер 18 февраля 1981 года, не дожив восемь лет до запуска «Спирита» в производство. Зато младший из Хортенов, Реймар, который был основным идеологом и движущей силой всех разработок военных «летающих крыльев» в Третьем рейхе, благополучно дожил в Аргентине до 14 марта 1994 года. Во время всеобщего сумасшествия, охватившего прессу с появлением сообщений об американских «стелс-самолетах», он успел написать много статей и дать немало интервью, из которых следовало, что первый в мире «стелс» придумали и построили именно в Германии и именно они, братья Хортен. В частности, в 1982 году вышла изданная им книга «Летающие крылья: история самолетов Хортен. 1933–1960», где Реймар Хортен среди прочего пишет, что содержащийся в трехслойной обшивке древесный уголь «рассеивал бы лучи радаров и делал бы самолет невидимым для них».
Ну что, стелс?!
С тех самых пор любителям военной истории и техники не дает покоя вопрос: можно считать, что инженеры Третьего рейха изобрели технологию «стелс» или нет? Несколько раз беседовавший с Вальтером (он прожил еще дольше брата и умер 9 декабря 1998 года) и Реймаром американский историк Дэвид Михра в своей книге «Братья Хортен и их летающие крылья» написал о служившем в Люфтваффе майоре Вальтере Хортене буквально следующее: «Он был исполнен мести (за потери немцев в Битве за Британию» в 1940 году) и чувствовал необходимость создания планера, который был бы невидимым для британской противовоздушной системы».
Однако жаждой чего на самом деле «был исполнен» Вальтер – вопрос неоднозначный. Скорее, все-таки не мести, а денег и славы. Во всяком случае, на выделенные Люфтваффе рейхсмарки вместо заказанного бомбардировщика братья в 1945 году вовсю занимались постройкой спортивного планера Н XIV, предполагая его после войны выгодно продать.
С точки зрения сенсационности версия изобретения самолета-невидимки в 1943 году выглядит куда привлекательнее, поэтому американский телеканал National Geographic в этом году решил поставить эксперимент. По его заказу специалисты корпорации Northrop-Grumman (той самой, которая создала и B-2), используя немецкую трофейную документацию и обмеры сохранившегося в музее оригинального образца, построили под руководством эксперта по технологии «стелс» Тома Добренца макет Но-229 в полную величину и «именно из тех материалов», которые применялись некогда в Германии. Летать он, правда, не может, но это и не требуется. Вся затея стоимостью в 250 тысяч долларов и 2500 человеко-часов рабочего времени была устроена для проведения испытаний на «стелсовость». National Geographic хотелось проверить, действительно ли Но-229 был первым в мире самолетом с пониженной радиолокационной заметностью. Ну и снять про это фильм, разумеется.

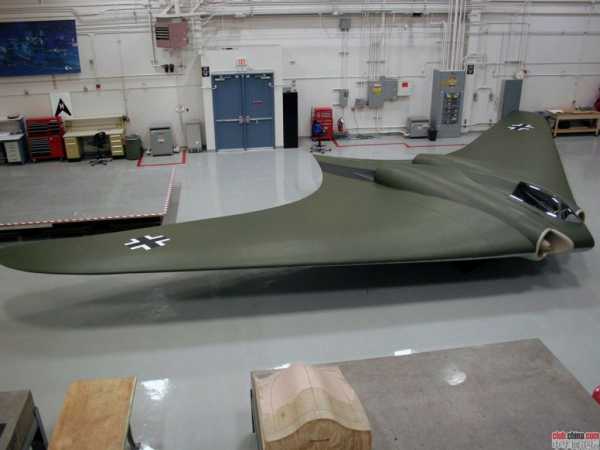

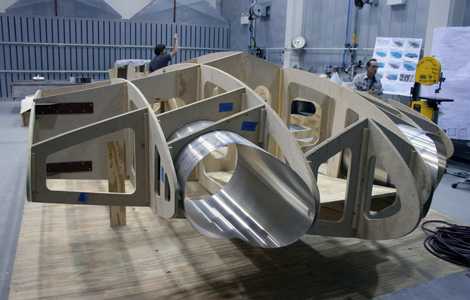

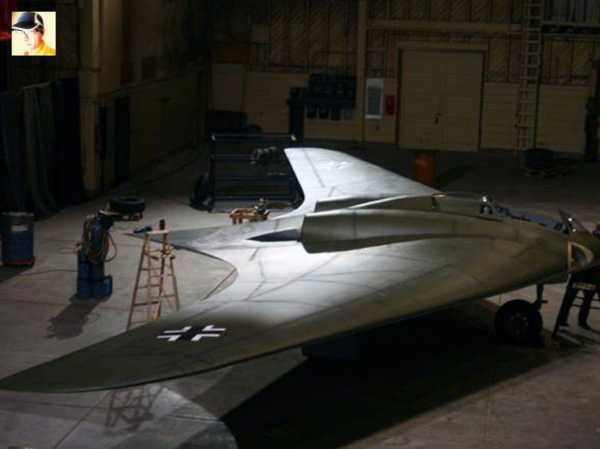

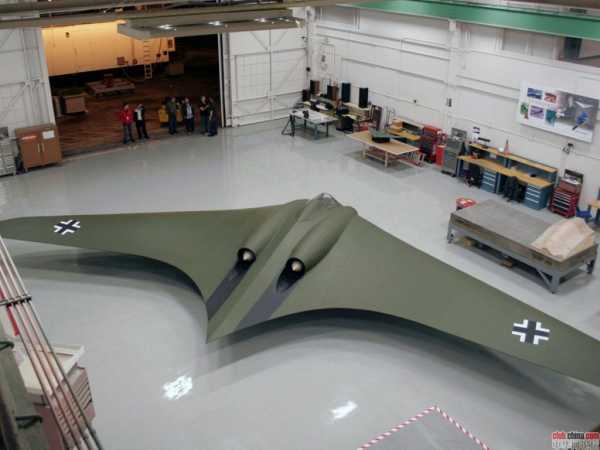

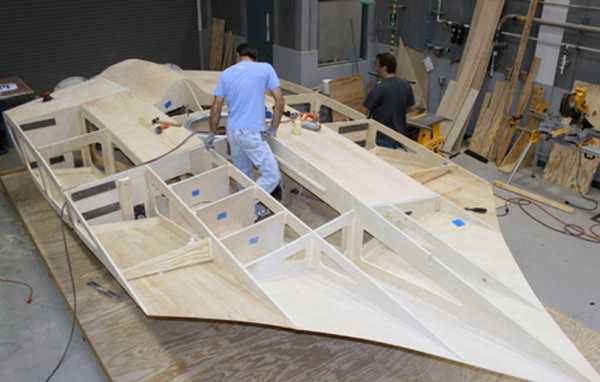

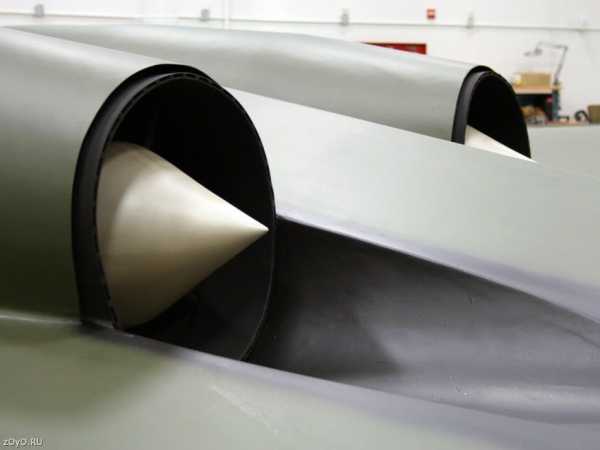

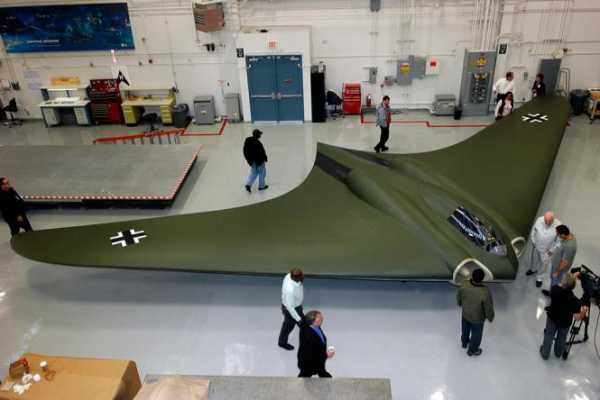

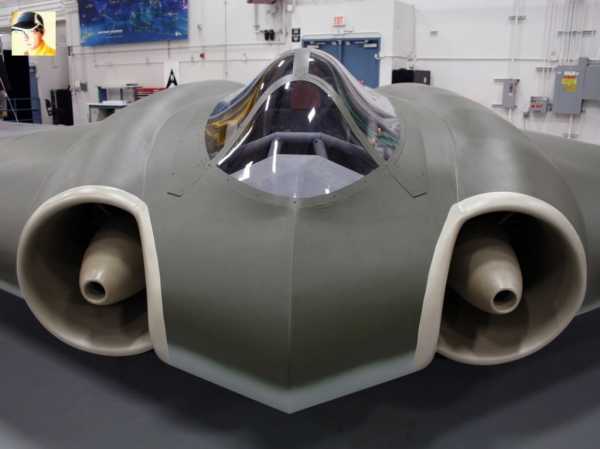

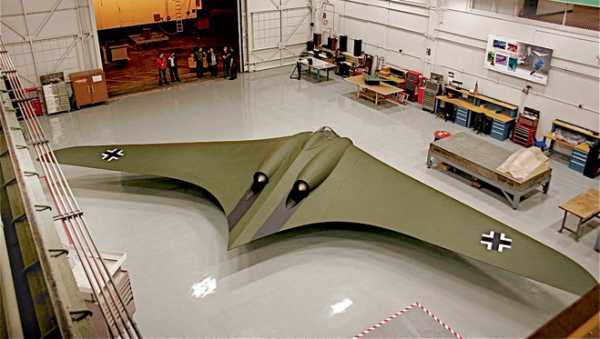

В январе 2009 года в калифорнийской пустыне Мохаве макет самолета был установлен на пилоне и облучен радиолокатором с той же частотой сигнала и примерно с теми же характеристиками, что и у систем предупреждения ПВО Великобритании в годы Второй мировой войны. Выяснилось, что радиолокационная заметность макета Но-229, «летящего» на высоте 15–30 метров (на такой высоте в годы войны настоящие немецкие самолеты крались к меловым скалам Дувра через пролив Ла-Манш), примерно на 20% ниже, чем у аэропланов обычной схемы. Иными словами, если Messerschmitt Bf.109 или Focke-Wulf Fw 190 локатор англичан засек бы на дальности 160 км, то Ho-229 – лишь после его приближения к цели на 129 км. Разница небольшая, но при скорости 840 км/ч (а именно такой результат показал на испытаниях в 1944-м прототип «Хортена») бомбардировщик покрыл бы это расстояние за 9 минут против 19 минут, которые потребовались бы обычному самолету на преодоление своих 160 км. Соответственно, британским летчикам именно эти 9 минут и остались бы на то, чтобы получить предупреждение о нападении, взлететь, набрать высоту и найти в небе атакующего врага. Даже для лучшего на тот момент английского (тоже реактивного) истребителя Gloster Meteor Мк.1 с его максимальной скоростью 676 км/ч задача непосильная, что уж говорить о много более массовых на тот момент винтовых «Спитфайрах»!
Кроме того, изучение подлинного Ho-229 показало, что между слоями фанеры, которой был обшит носок крыла, находится материал углеродистого типа. «Лично я не могу понять, для чего другого это делалось, кроме как для борьбы с радарами», – говорит Добренц. Но даже если это и так, добавляет он, нельзя быть на сто процентов уверенным, что немецкие инженеры целенаправленно шли к этому или понимали, что их технология сработает.
Разбор полетов
Сомнения Тома Добренца тем более понятны, что макет – это все-таки не настоящий самолет. Скелетом настоящего Ho-229 был каркас из стальных труб и профилей, кое-где соединенных между собой под прямым углом, то есть идеальный уголковый отражатель радиоволн. А макет для упрощения постройки собирали на фанерном каркасе. И макет, и самолет обшивались фанерой, сравнительно хорошо пропускающей радиоизлучение. Соответственно, значительную роль в заметности аппарата на экране радара сыграло бы отражение сигнала не столько от обшивки, сколько от внутреннего стального каркаса. Очень может быть, что с пресловутых 20% «незаметности» в реальных условиях пришлось бы сбросить половину, если не больше.
Еще интереснее ситуация с «материалом углеродистого типа» в обшивке. Одним из преимуществ самолета Хортенов была возможность производить его агрегаты в самых простых условиях, что было весьма актуально для Германии конца войны. Поэтому обшивка из металла не рассматривалась в принципе – только фанера. Но при заявленной огромной скорости полета обшивка передней кромки крыла должна была обладать высокой прочностью. Ситуацию мог спасти композитный материал вроде того, что использовался в обшивке скоростного британского бомбардировщика De Havilland 98 Mosquito, тоже построенного из дерева и хорошо знакомого немцам. Там между слоями фанеры находился наполнитель из легкой бальзы – примерно по тому же принципу устроены сотовые конструкции современных самолетов. Но дерево бальза растет в Южной Америке – для Германии 1944 года это все равно что на Марсе. Тогда на замену этому природному пенопласту немецкие инженеры придумали эрзац-композит из недефицитных материалов под названием «формхольц». В нем промежуток между слоями 1,5-мм фанеры заполнялся смесью пропитанных смолой древесных опилок и пористого древесного угля. Именно из формхольца и была выполнена обшивка передней части «летающего крыла» Хортенов.
Выбранная Хортенами аэродинамическая схема самолета тоже вряд ли была результатом сознательного желания достичь низкой радиолокационной заметности – скорее, итогом их десятилетнего увлечения «летающими крыльями». Зато о необходимости исключить возможность прямой видимости лопаток компрессора турбореактивных двигателей Jumo-004В через воздухозаборники (именно они вносят значительный вклад в диаграмму заметности реактивного самолета) братья не знали, а потому ничего в этом направлении не предприняли.
Внешняя похожесть В-2 Spirit и Но-229 часто толкает сторонников идеи «немецкого стелса» на проведение еще более интересных параллелей. Иногда пишут, что Хортены якобы покрывали поверхность своих аппаратов радиопоглощающей краской из смеси угольной пыли и лака. Мысленная аналогия с современными покрытиями В-2 очевидна, но только в воюющей Германии такого материала не было. Разрабатывали уже перед самым концом «Тысячелетнего рейха» радиопоглощающий материал «сумпф» для покрытия выступающих над поверхностью воды рубок подводных лодок: оборудованные радарами английские самолеты береговой охраны уж очень досаждали. Но только это был толстый слой резины с включениями частиц железа. Покрыть такими тяжелыми листами самолет было, в принципе, возможно, только вряд ли бы он взлетел…
Последний аргумент
Однако самым простым объяснением того, что Хортены не проектировали «стелсов», служит то, что от них этого никто никогда не требовал. В этом просто не было необходимости. Если уж самолет со скоростью 800–1000 км/ч, вооруженный четырьмя 30-мм пушками МК-108 и несущий тонну бомб, летит на Британию, остановить его нельзя. Просто нечем, даже если оператор РЛС ясно видит его на экране. Да и сами братья о «незаметности» своего детища задумались много позже, когда об их заслугах стали забывать, а славы все еще хотелось. Во всяком случае, во время войны в докладе по «летающим крыльям» 14 апреля 1943 года они приводят все мыслимые достоинства «летающих крыльев», даже «лучшую защиту от аэростатов заграждения вследствие отсутствия выступающих частей», но не упоминают о снижении радиолокационной заметности. Хотя и без нее бомбардировщик-крыло, будь он принят на вооружение, мог бы наделать шороху. Но тут подоспели наши…
текст Николай Поликарпов
alternathistory.com
«Летающее крыло» нацистской Германии, опередившее свое время
В последние месяцы Второй мировой войны нацистская Германия проводила испытания экспериментального реактивного истребителя, больше напоминавшего космический корабль, чем самолет.Только сейчас мы начинаем понимать, насколько передовой для своего времени являлась та разработка. Корреспондент BBC Future рассказывает историю Horten Ho 229 — одного из самых футуристических летательных аппаратов в истории авиации.

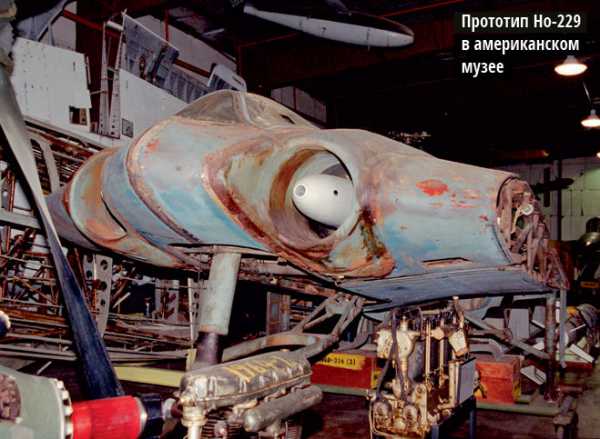

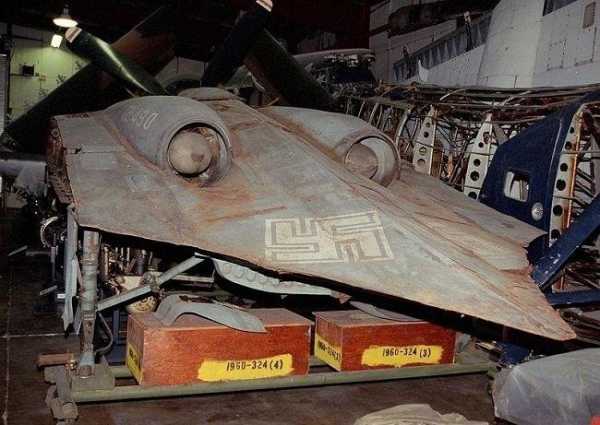

Единственный уцелевший опытный образец Ho 229 сейчас восстанавливают до музейного состояния
В декабре прошлого года американский авиапроизводитель Northrop Grumman представил публике революционную концепцию истребителя, который, возможно, в будущем поступит на вооружение.
Самолет внешне похож скорее на летающую тарелку, чем на традиционный истребитель — авиационным специалистам такая аэродинамическая схема известна как «летающее крыло».
У летательного аппарата отсутствует вертикальный стабилизатор, или киль. За счет этого уменьшаются размеры планера и снижается его радиолокационная заметность.
Представленная концепция истребителя выглядит весьма футуристично, но корни ее следует искать гораздо глубже в истории, чем можно было бы подумать.
Впервые принцип «летающего крыла» был воплощен в поистине революционном реактивном боевом самолете, разработанном, построенном и испытанном в нацистской Германии под занавес Второй мировой войны.
Тот самолет — Horten Ho 229 — мог навсегда остаться заметкой на полях авиационной истории, но конструкция летательного аппарата настолько опережала свое время, что примененные в ней аэродинамические решения до сих пор до конца не осмыслены.
Один из ведущих специалистов американского космического агентства НАСА уже давно пытается разгадать секрет того, как конструкторам прошлого удалось создать «бесхвостку», способную летать.
Схема «летающее крыло» до сих пор не получила большого распространения в авиационном мире, поскольку заставить ее работать на практике чрезвычайно трудно.
В отсутствие вертикального стабилизатора, обеспечивающего устойчивость самолета в воздухе и предотвращающего его «рысканье» из стороны в сторону, планер очень плохо управляется.
Так зачем же пытаться построить летательный аппарат, пилотирование которым заведомо будет затруднено?
А вот зачем. Если все-таки добиться от «летающего крыла» управляемого полета, оно будет иметь ряд преимуществ по сравнению с самолетами традиционной схемы.

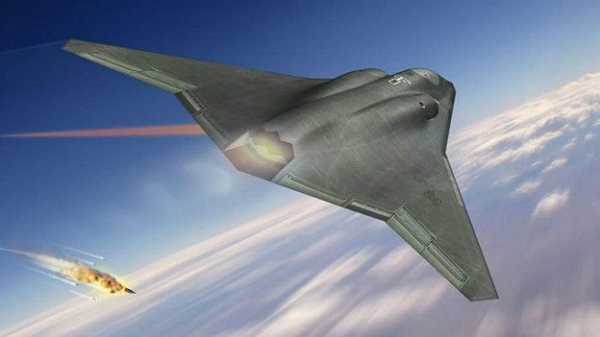

Концепция истребителя схемы «летающее крыло», разработанная компанией Northrop Grumman, имеет сходство с инновационной разработкой братьев Хортенов
Во-первых, его труднее засечь радарам противника — отчасти из-за того, что отсутствие киля сокращает так называемую эффективную отражающую площадь планера.
Во-вторых, более аэродинамически «прилизанная» конструкция обладает меньшим лобовым сопротивлением, что приводит к экономии топлива, а также – теоретически — к более высокой скорости полета по сравнению с самолетами традиционной схемы при использовании однотипных двигателей.
Итак, в теории все это звучит заманчиво, но заставить «летающее крыло» работать в реальности весьма непросто.
Авиаконструкторы бьются над этой проблемой еще со времен братьев Райт. Именно поэтому достижения немецких братьев Хортен в области аэродинамики настолько впечатляют.
Вальтер и Реймар Хортены начинали разрабатывать авиационную технику еще в начале 1930-х гг., — в период, когда Германии было официально запрещено иметь военно-воздушные силы по условиям Версальского мирного договора, которым завершилась Первая мировая война.
Хортены записались в авиаспортивные клубы, создаваемые в то время с целью обхода данного запрета и заложившие основу будущих ВВС нацистской Германии — Люфтваффе.
Многие авиалюбители, впоследствии ставшие летчиками Люфтваффе, учились основам пилотирования на разнообразных планёрах — безмоторных летательных аппаратах.
Братья Хортены совмещали учебные полеты с разработкой собственных авиаконструкций, приспособив семейную гостиную под мастерскую.
Революционный истребитель
Хортены переняли ряд революционных идей у авиаконструктора Александра Мартина Липпиша, обладавшего незаурядным видением и заложившего основу конструирования самолетов с дельтавидным крылом — схемы, получившей распространение в эпоху реактивной авиации.
Успешная работа братьев над схемой «летающее крыло» привела к созданию безмоторного летательного аппарата Horten Ho IV.
Планерист в нем лежал ничком, за счет чего остекление кабины не слишком выступало над фюзеляжем — в результате планёр обладал уменьшенным лобовым сопротивлением.
К моменту начала испытаний Ho IV Вальтер Хортен уже успел повоевать в воздухе в ходе Битвы за Британию.
Конструкция Ho 229 была невероятно революционной для своего времени
Расс Ли, один из кураторов вашингтонского Национального музея авиации и космонавтики, говорит, что этот эпизод стал поворотным в жизни Вальтера: «Как известно, немцы потерпели поражение в Битве за Британию. Тогда Вальтер осознал, что Германии необходим истребитель нового типа и что таковым может стать «летающее крыло».
Как раз в тот период главнокомандующий Люфтваффе Герман Геринг объявил о конкурсе конструкторских предложений в рамках авиационного проекта «3 x 1000» по созданию перспективного боевого самолета, способного перевозить бомбовую нагрузку в 1000 кг на расстояние в 1000 км и развивать скорость в 1000 км/ч.
Это подтолкнуло Хортенов к разработке Ho 229. Первый из трех построенных опытных образцов был безмоторным планёром, предназначенным для аэродинамических испытаний.
Второй прототип, снабженный парой реактивных двигателей, совершил успешный полет 2 февраля 1945 г., но разбился несколькими неделями спустя вследствие отказа силовой установки — при этом летчик-испытатель погиб.
Однако, по словам Ли, летные испытания продемонстрировали способность самолета взлетать, совершать крейсерский полет и садиться, то есть в целом его конструкция была удачной.

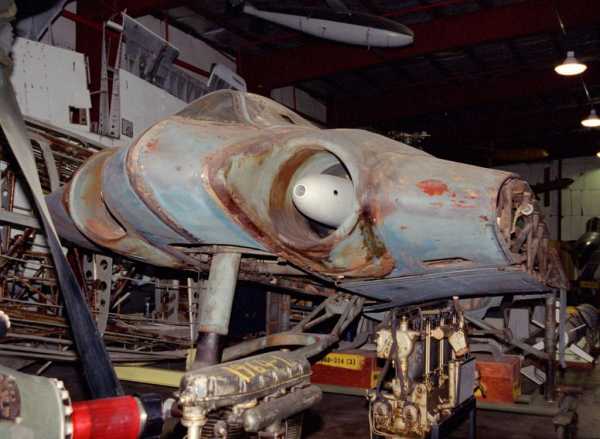

Ли очень хорошо изучил историю создания Ho 229: ему поручено восстановить до музейного состояния третий по счету и единственный уцелевший опытный образец, Ho 229 V3, который так и не был достроен.

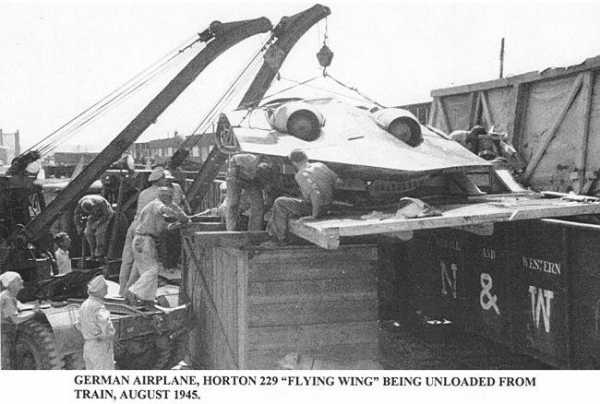

Как и многие другие передовые образцы немецкой авиационной мысли, после войны этот летательный аппарат привезли в США. По дороге в Америку он провел некоторое время на территории испытательного центра в британском Фарнборо, неподалеку от Лондона.
«Слово «революционный» недостаточно точно отражает суть Ho 229, — говорит Ли. — Работа Хортенов [в области создания «летающего крыла»] была самой передовой в мире».
Малозаметный стратегический бомбардировщик Northrop B-2, входящий в состав современных сил ядерного сдерживания США, на первый взгляд имеет явное сходство с самолетом Хортенов.
У большинства самолетов 1940-х гг. были эллиптические крылья — как у этого британского истребителя Supermarine Spitfire
Сходство это настолько явное, что кое-кто называет Ho 229 «первым в мире самолетом-невидимкой», хотя как раз бомбардировщиком он не являлся, а был предназначен для борьбы с бомбардировщиками антигитлеровской коалиции, совершавшими массированные налеты на немецкие военные и промышленные цели под конец войны.
«Чтобы хотя бы просто добиться от подобной конструкции управляемого полета, необходимо сделать так, чтобы крыло несло на себе всю нагрузку, но при этом самолет вел бы себя так же, как если бы он был снабжен вертикальным стабилизатором», — объясняет Ли.
Помимо присущей бесхвостому «летающему крылу» тенденции к рысканью, такой самолет становится практически полностью неуправляемым при отказе двигателя.
«Одной из самых больших проблем самолета Хортенов была устойчивость в полете. Чрезвычайно трудно обеспечить устойчивый полет бесхвостого летательного аппарата в режиме сваливания [т. е. на минимальной приборной скорости], что является обязательным качеством любого самолета», — отмечает Ли.
Хортены обеспечили самолету устойчивость, снабдив его длинным и узким крылом (так называемым крылом большого удлинения).
Благодаря этому, масса самолета распределялась по большой площади несущей поверхности, а индуктивное сопротивление крыла, вызванное сходящим с его передней кромки вихрем, уменьшалось, за счет чего самолет развивал более высокую скорость.
Инновационное крыло
Реймар Хортен, возможно, не догадывался о том, что одним махом решил обе эти сложнейшие аэродинамические задачи, полагает Эл Бауэрс, руководитель исследовательских работ в калифорнийском летно-исследовательском центре НАСА имени Нила Армстронга.
Бауэрс много лет изучает конструкторские решения, реализованные в летательных аппаратах Хортенов.
По его словам, гениальность Реймара Хортена заключалась в том, чтобы использовать колоколообразную форму крыла для уменьшения рысканья, характерного для бесхвостых самолетов, а также для уменьшения индуктивного сопротивления.
Крыло Ho 229 кардинальным образом отличалось от крыльев эллиптической формы, широко использовавшихся в тот период — считалось, что они создают наибольшую подъемную силу и максимально уменьшают индуктивное сопротивление (на фото внизу — характерное эллиптическое крыло британского истребителя Supermarine Spitfire времен Второй мировой войны).
В основе крыла Хортенов лежали принципы, сформулированные еще одним пионером немецкого авиастроения — Людвигом Прандтлем, который первым указал на то, что форма оконечности крыла может оказывать серьезное влияние на аэродинамические характеристики самолета.
Прандтль предложил колоколообразную форму крыла еще в начале 1930-х гг., но предложение это было продиктовано его стремлением уменьшить индуктивное сопротивление — ученый не осознавал, что такая форма способна решить и проблему рысканья у бесхвосток.
В каком-то смысле колоколообразное крыло работает подобно крылу птицы в полете, а ведь птицам не требуется вертикальный стабилизатор, чтобы летать.
НАСА позаимствовало конструкционные решения Ho 229 для создания небольшого бесхвостого беспилотника, который, возможно, когда-нибудь будет исследовать Марс
«Самолет Ho 229 на десятилетия опережал свое время, — говорит Бауэрс. — Я уверен, что за ним когда-нибудь признают славу предтечи авиации будущего».
Определенный интерес к схеме «летающее крыло» возродился в 1950-х гг. — в основном благодаря работе американского авиаконструктора Джека Нортропа (основателя компании Northrop), которого вдохновило знакомство в 1930-х с некоторыми образцами созданных Хортенами планёров.
Не исключено, что его интерес подхлестнул и осмотр прототипа Ho 229, захваченного американскими войсками в Германии.
Разработанный Нортропом в конце 1940-х гг. бомбардировщик YB-35, выполненный по схеме «летающее крыло», оказался неудачным — четыре толкающих поршневых двигателя с пропеллерами создавали слишком сильную вибрацию.
Таким образом, подтвердилась правильность выбора Хортенами реактивных двигателей для Ho 229.
Более поздний проект Нортропа — реактивный самолет YB-49 — так никогда и не был принят на вооружение, но он послужил основой для дальнейшей разработки малозаметного бомбардировщика B-2 Spirit, который, несомненно, внешне чем-то напоминает Ho 229.
Бауэрс позаимствовал конструкционные решения, примененные в Ho 229 и более ранних экспериментальных летательных аппаратах Прандтля, для работы над беспилотником НАСА, создаваемым по схеме «летающее крыло» в рамках программы Prandtl-D (Preliminary Research Aerodynamic Design to Lower Drag).

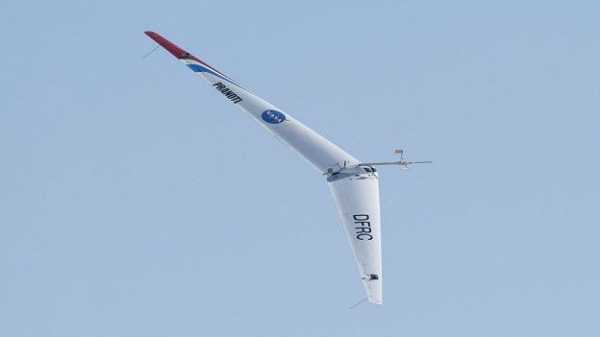

Не исключено, что следующий вариант аппарата, Prandtl-M, когда-нибудь будет использован для исследования Марса.
После запуска с высотного планёра Prandtl-M в течение 10 минут будет продолжать полет за счет собственного двигателя, прежде чем спланировать на поверхность Красной планеты.
Как ожидается, этот аппарат будет гораздо меньше Ho 229 по размерам: размах крыла составит всего 60 см, а масса — чуть более 1,3 кг.
«Решение Прандтля (и Хортена) — это именно то, что мы искали все это время, — говорит Бауэрс. — Оно объясняет очень многое относительно механики птичьего полета, минимизации сопротивления и сверхэффективности самолетов будущего».
«Я убежден в том, что мы сможем добиться повышения [топливной] эффективности летательных аппаратов по меньшей мере на 70%. Работа, которой занимаюсь я, — это лишь верхушка айсберга».
«Реймар Хортен шел по верному пути. Он не был способен по-настоящему оценить весь потенциал своих идей, но я подозреваю, что если бы он смог увидеть, насколько далеко вперед мы продвинулись на сегодняшний день, он бы обрадовался — если не степени нашего прогресса, то, по крайней мере, тому факту, что мы наконец-то заинтересовались его идеями».

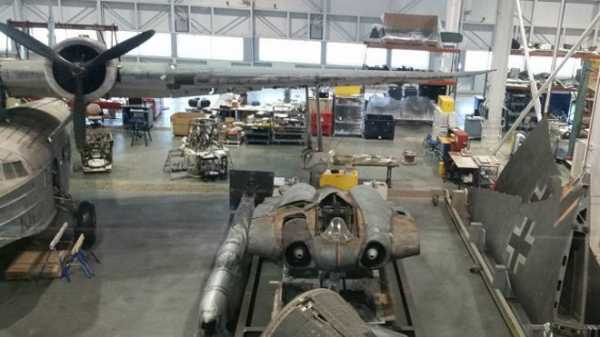

Что же касается реставрации единственного уцелевшего Ho 229, по словам Ли, работа продвигается очень медленно и вряд ли завершится до начала 2020-х гг.
После чего революционный, но на долгие годы незаслуженно забытый летательный аппарат будет выставлен в качестве экспоната, и гений братьев Хортенов смогут по достоинству оценить все желающие.
Стивен Даулинг
Ссылка.
sozero.livejournal.com
Самолеты Хортен Ho XVIII-IX
Почти неизвестный сегодня двухмоторный реактивный самолет Go 229, выполненный по схеме «летающее крыло», был, пожалуй, самым поразительным и необычным боевым самолетом, созданным в годы Второй мировой войны. Он возник из убеждения братьев Вальтера и Реймара Хортенов, что летающее крыло является наиболее эффективной формой летательных аппаратов тяжелее воздуха. Они решили доказать это, сконструировав ряд планеров, первым среди которых стал «Хортен» I, построенный в 1931 году. С 1936 года братья начали служить офицерами люфтваффе, но продолжали свою работу и в 1942 году разработали реактивный истребитель схемы «летающее крыло».
Первым крупным шагом явилась постройка тренажера для тренировки летчиков люфтваффе, им стал Но VII, поднявшийся в воздух в 1943 году. Он имел двойное управление и два двигателя с толкающими винтами. Братья хранили в тайне свои планы, и Но VII (было заказано 20 машин, но на 18 заказ аннулировали) числился как аппарат для аэродинамических исследований и осуществления связи. Между тем 9-я испытательная бригада братьев уже начала создание реактивного двуxдвигательного истребителя Но IX. Ни один из проектов не получал официального разрешения министерства авиации Германии, но у братьев были хорошие политические связи. Как только рейхсмаршал Геринг увидел чертежи, он настоял, чтобы эта машина будущего поднялась в воздух как можно скорее.
Go 229
Go 229 прототип с толкающими винтами
Началась спешная работа над двумя прототипами на максимуме возможностей небольшой группы создателей. Но IX VI должен был летать как планер, впоследствии его модифицировали под установку двух турбореактивных двигателей BMW 003A. Где-то в мае 1944 года в Ораниенбурге начались испытания планера, а его управляемость оказалась исключительно хорошей. Но IX состоял из центральной части и наружных панелей. Центральная часть была достаточно емкой, чтобы вмещать летчика, двигатели, пушки, трехколесное шасси и практически все необходимое топливо.
Go 229

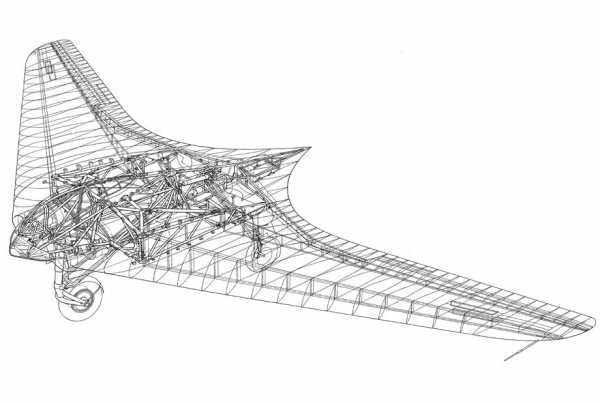

Изготавливался самолет из стальных труб, соединенных сваркой, и фанерной обшивки, за исключением мест установки двигателей, где обшивка была алюминиевой или стальной. Стреловидное крыло целиком изготавливалось из дерева, а некоторые агрегаты — из композита, представлявшего собой смесь деревянной стружки с резиновым клеем, спресованных под высоким давлением. Конструкция выдерживала 7-кратную перегрузку и по прочности превосходила практически любой другой самолет.

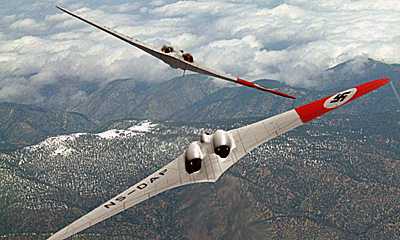

Go 229 IX в полете
Испытания полностью оборудованного планера VI предполагали, что сразу же начнется производство Но IX, но VI разбился в 1944 году. К маю 1944 года огромный потенциал самолета привел в восторг чиновников из министерства авиации и контроль над его созданием был передан «Готаер Фагонфабрик», где он получил новое обозначение Go 229.
Go 229 IX вид сбоку
Go 229 IX вид спереди

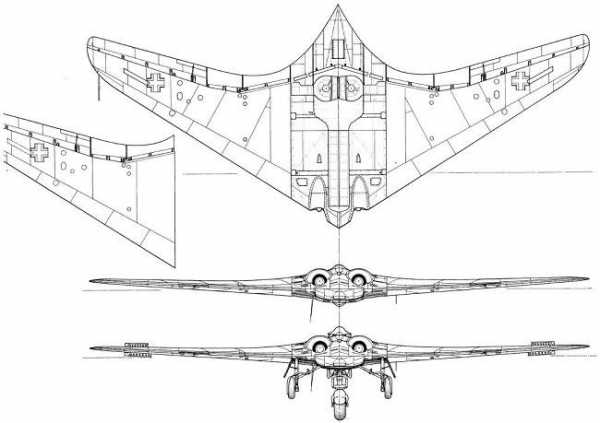

Go 229 IX вид сверху
Кроме VI и V2 было заказано еще семь прототипов и 20 серийных истребителей. Последние должны были иметь крыло размахом 16,75 м, два двигателя Jumo 004В и вооружение, состоявшее из четырех пушек калибра 30 мм (МК 103 или 108).
Go 229 IX Horten
Для летчика устанавливалось простое катапультируемое кресло. Испытательная программа Go 229 V-2 началась в январе 1945 года в Ораниенбурге. Взлет требовал менее 450 м полосы, а управляемость была превосходной. К началу марта, когда установили убирающееся шасси и довели скорость до 800 км/ч, самолет разбился при заходе на посадку из-за внезапного отказа одного из двигателей.
Go XVIII 229
Программу приостановили. Завод «Гота» в Фридрихсроде фактически закончил изготовление прототипа V-3, много Go 229 находилось в различной степени сборочной готовности.
Go XVIIIB вид сбоку
| Тактико-технические характеристики Go 229А-0 |
|
«Гота» Go 229А-0 (оценочные данные) Тип: одноместный истребитель-бомбардировщик. Силовая установка: Летно-технические характеристики: Вес: Размеры: Вооружение: |
Источники:
- Вячеслав Козырев, Михаил Козырев. Летающие крылья Хортенов.
- В. Шунков. Реактивные самолеты люфтваффе.
- Дэвид Дональд. Военные реактивные самолеты с 1939 года до наших дней.
- А.А. Запольскис. Реактивные самолеты Люфваффе.
- Андрей Харук. Все самолеты Люфтваффе.
| < Назад | Вперед > |
|---|
pro-samolet.ru
Технологии Третьего рейха, технологии будущего
Орбитальные бомбардировщики, самолёты невидимки и другие малоизвестные технологии Германии времён второй мировой.
Летающее крыло Третьего Рейха
В Германии также проектировался самолет, построенный по данной схеме «летающего крыла». Братья Хортен вели разработки в этом направлении. Экспериментальный самолёт на реактивной тяге Horten Ho IX «Ho 229″ явился результатом этих наработок.
Первый полёт состоялся в Геттингене 01.03,1944-го года.По заказу истребительной авиации люфтваффе были начато производство 20 машин. Поднялись в воздух только два самолёта. Весьма отличившийся в боях 8-й корпус входивший в состав 3-й мошной армии США 14-го апреля 1945-го года занял завод в Фридрихсроде. Тогда был разобран и переправлен в США один из самолётов . Для того времени, это были сногсшибательные технологии, недоступные больше никому. Позднее, эти наработки американские учёные были использованы для создания прорывных самолетов-разведчиков.
Скрытые технологии Третьего рейха Старые технологии будущего

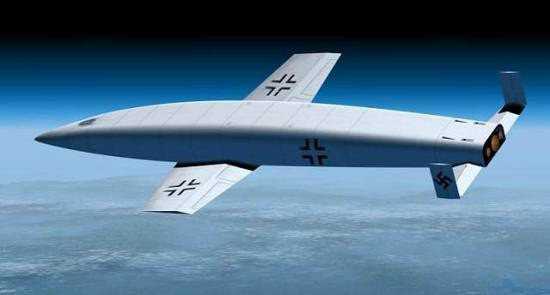

Суборбитальный бомбардировщик Silber vogel, что переводится как «Серебряная птица», был ракетой с функцией суборбитального бомбардировщика, который был испытан в аэродинамической трубе, но так и не был изготовлен. Однако, он был предшественником крылатых космических транспортных аппаратов будущего, таких как Space Shuttle.
Первая летающая тарелка сделанная Третьим Рейхом!
Уже тогда в германии разрабатывались летательные аппараты, похожие на летающую тарелку. Над этим проектом, трудился немецкий гениальный конструктор Генрих Циммерман. Данный аппарат испытали в 1942—1943 годах на секретном полигоне под названием Пенемюнд. Предположительно, он имел газотурбинные двигатели и достигал горизонтальной скорости аж до 700 км/ч (что и сейчас можно считать выдающимся результатом), был похож на перевёрнутый вверх дном таз диаметром около 7-ми метров. Также был весьма известный проект, созданный немецкими учёными, под названием «Диск Беллуццо».
Haunebu — еще один неоднозначный немецкий проект под летающую тарелку.
Первые летательные аппараты которые имели вид и форму летающих тарелок, которые были позднее разработанные также и в США, но уже после войны. Не так давно были рассекречены документы, проливающие свет на эти разработки. Проект имел название Project 1794. Аппарат, как было указано в документации, должны были развивать колоссальную скорость от 3000 до 4000 километров за час, а также совершать как вертикальный взлет, а также вертикальную посадку.
Высота вертикального взлёта аппарата должна была превысить значение в 30 километров. Avro Aircraft в 1952 году, компания из Канады, именитая своими амбициозными проектами, также начала разработку тарелкообразного летательного аппарата имеющего функции вертикального взлёта и посадки.

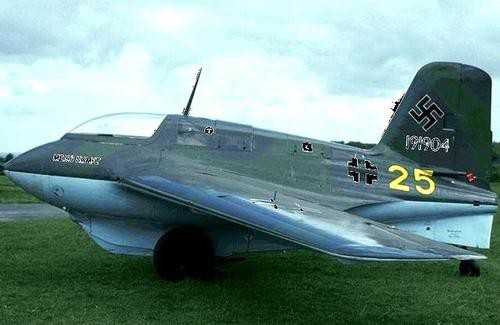

К концу 1944-го года вышли в свет ракетный перехватчик “Ме-163” (скорость около 1000 км/час),
убийца “летающих крепостей”,

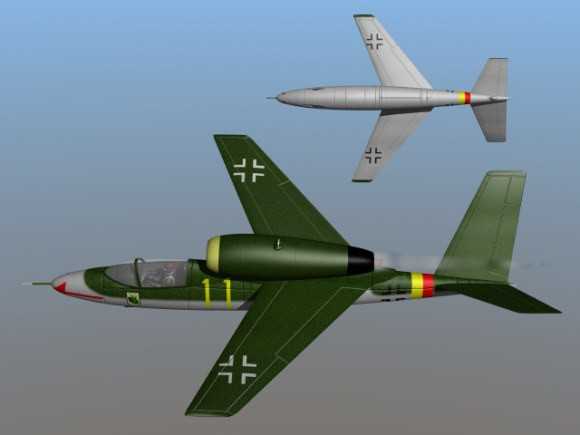

турбореактивный перехватчик “He-162”.
Поистине роковым для активно нарождающейся реактивной авиации Третьего Рейха стал катастрофический дефицит топлива, вызванный оперативными действиями советской армии по отсечению румыно-венгерской нефтяной аорты.

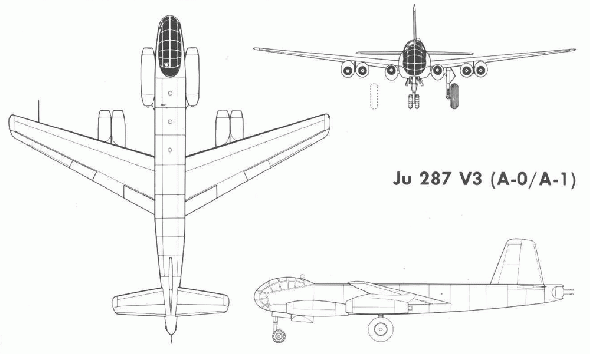

Уже после капитуляции в руки англо-американцев попал Юнкерс Ju-287, четырехмоторный тяжелый бомбардировщик с турбореактивной силовой установкой и… крыльями обратной стреловидности! С грузом бомб общим весом в четыре тонны он развивал скорость 859 км/час на высоте свыше 5000 метров.
А первый шестидвигательный вариант “Ju–287”, реактивный “Ju-287V3” весной 1945 года был захвачен уже советскими войсками. Самолет был перевезен в СССР, где прошел летные испытания под индексом “EF-131”. На основе этой машины был создан советский аналог “Проект-140”, оснащенный двумя двигателями Микулина “АМ-01” .
Посмотреть

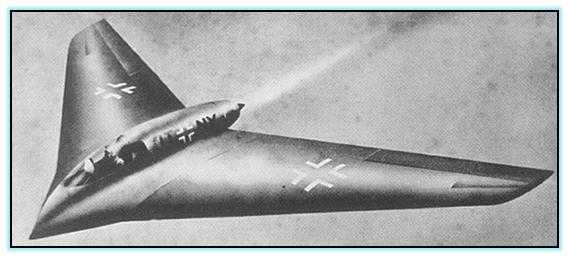

“Н XIIIb”
Помимо, безусловно новаторских (и даже футуристических) для того времени конструкций летательных аппаратов, выполненных в виде “бесхвосток”, “летающих крыльев”, самолетов с обратной стреловидностью крыла и самолетов асимметричной схемы, в Германии были разработаны самолеты вертикального взлета и посадки с поворотными или вращающимися крыльями.
Пожалуй, самым необычным из них является проект реактивного перехватчика вертикального взлета и посадки FW “Triebflugel”, разработанный в сентябре 1944 года в фирме “Фоке-Вульф” конструктором Х. Фон Халеном. Особенностью этого самолета являлся вращающийся вокруг фюзеляжа трехлопастной ротор, на конце каждой лопасти был установлен ПВРД конструкции Отто Пабста. Двигатель, разработанный еще в 1941 году, развивал тягу 839 кгс. и мог работать на недифицитных видах топлива, включая угольную пыль! На земле самолет стоял вертикально на шасси, состоящем из основного центрального колеса в хвостовой части фюзеляжа и четырех дополнительных стоек с маленькими колесами. В полете дополнительные стойки складывались назад, напоминая бутон тюльпана. Вооружение состояло из двух 30-мм пушек MK 103 (2х100 выстрелов) и двух 20-мм пушек MG 151/20 (2х250 выстрелов). Максимальная расчетная скорость – 1000 км/час. Хотя FW “Triebflugel”не был построен, модель продувалась в аэродинамической трубе до скорости 0,9 Маха с удовлетворительными результатами.
После войны подобная схема была реализована в американских экспериментальных самолетах “XFY-1” фирмы “Конвэр” и “XFV-1” фирмы “Локхид”.
He “Wespe”
современная реконструкция (Luft’46)
Однако более удачным в аэродинамическом плане оказался проект перехватчика вертикального взлета и посадки He “Lerche” II (“Жаворонок”). Инженер Райнигер (Reiniger) из филиала компании “Heinkel” в Вене начал работы по проекту 25 февраля 1945 года, а уже 8 марта проект был готов. “Lerche” был подобен предыдущему проекту, но с двумя двигателями Daimler Benz “DB 605D”, каждый из которых вращал трехлопастный винт. Вооружение состояло из двух 30-мм пушек MK 108. Максимальная скорость – 800 км/час
He “Lerche” II
современная реконструкция (Luft’46)
А вот марки, которые немцы готовили к производству уже в 1945-1946 годах. “Blohm&Voss-209” с крыльями обратной стреловидности (скорость 1000 км/час, потолок 12-13 тысяч метров).
“Hе-1078”
Но вот “FW-283” аналогов вообще не имеет – “торпеда” со скошенными крыльями и двумя реактивными “трубами” на хвосте, совсем как у позднейшего “Ту-154” (скорость 1150 км/час).
В 1943 году в Германии испытана первая в мире крылатая радиоуправляемая противокорабельная ракета “Henschel ”. Тогда же немцы испытывают первые в мире ракеты ПВО – сверхзвуковые “Рейнтохтер” и “Фойерлили” фирмы “Rheinmetall”, дозвуковые “Шметтерлинг” профессора Вагнера и мессершмиттовский “Энциан”.
Первые ракеты морского базирования на борту немецкой ПЛ
А первые испытания по морской цели были проведены 3 июня 1942 года. Стрельба производилась с глубины 10-15 метров на расстояние 4 километра, однако ввиду малой прицельности неуправляемых реактивных снарядов (НУРС), морское командование отказалось от их применения. Доводкой этого и подобных ему проектов занимались на испытательной станции у озера Топлиц.
Старт ракеты с борта германской ПЛ, находящейся в подводном положении
Ближе к концу войны появились проекты создания буксируемых подводных площадок для запуска баллистических ракет “А-4” (проект “Лафференц”).
Помимо самонаводящихся акустических и магнитных торпед, а также первых ракет морского базирования, немцы создали лучшие в мире лодки “21”-й серии, планируя построить в 1945 году 230 таких кораблей. Обтекаемые, они обладали подводным ходом в 17,5 узлов – вдвое большим, нежели лодки стран антигитлеровской коалиции. Под дизелями, шнорхелем (он позволял подводной лодке заряжать аккумуляторы, не всплывая на поверхность) и электромоторами они могли покрывать расстояние до 10 тысяч миль. Этот рекорд побьют лишь атомные субмарины!
Самый лучший результат того времени показал экипаж “U-977” под командованием Хайнца Шеффера – 66 дней без выхода на поверхность.
Проводились испытания лодок с “крайслауф-двигателями” – установками, обеспечивающими работу дизелей под водой и позволяющие развивать скорость в 20-25 узлов против 7-8 у субмарин союзников.
К концу войны немцы выпускают в море малые подводные лодки типа ”23”. На них стояло два электромотора. Один, мощью в 600 лошадиных сил задействовался в случае атаки. Другой, в тридцать лошадиных сил, служил для практически бесшумного экономичного хода. Весной 1945-го эти “малютки” эффективно действовали у берегов Англии, просачиваясь сквозь плотную систему противолодочной обороны. Их не слышали акустики, а пребывание под водой по несколько суток кряду делало бесполезными британские радары. Ни одна лодка этого типа потеряна не была .
Идея транспортировки и использования летательных аппаратов с борта подводных лодок была также заимствована американцами у немцев. Еще в начале 1941 года немцы испытывают поплавковый самолет-разведчик “Ar-231”, в разобранном виде умещавшийся в двухметровом контейнере. Весь процесс разборки самолета и его уборки в контейнер занимал около 6 минут, подготовка самолета к спуску на воду занимала столько же времени. А уже в середине 1942 года в боевых действиях участвуют немецкие подводные лодки с разведывательными автожирами “Фокке-Ахгелис” “FA-330” на борту.

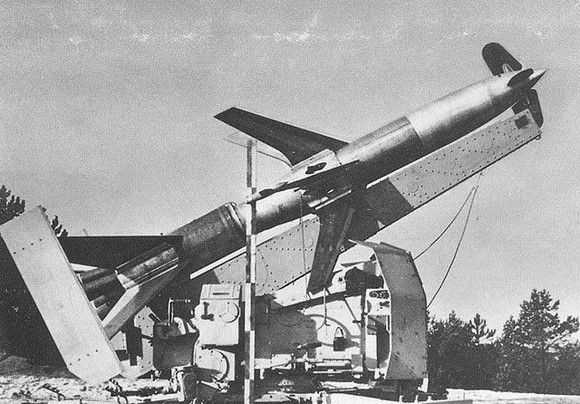

ЗУР “Rheintocher” R-1
На базе активно развивающейся программы создания баллистической ракеты “А-4” (“V-2”) создается зенитная управляемая ракета “Wasserfall”.
Именно ЗУР “Wasserfall”, наряду с баллистической ракетой “A-4”, были признаны в Советском Союзе как наиболее совершенные.
ЗУР “Wasserfall” так и не были приняты на вооружение, хотя, безусловно, могли бы произвести коренной переворот в воздушной войне. Дело в том, что осенью 1944 года министр вооружения и военной промышленности Альберт Шпеер не поддержал расширение программы по производству зенитного управляемого снаряда, поскольку в этом случае проект “А-4” должен был бы разделить с ней свои ресурсы .
В Лондон материалы о ЗУРах поступили еще в 1943 году по каналам французской разведывательной группы “Марко Поло”. Перехватив у немцев идею, англичанам удалось, развить ее и создать весьма действенные ракеты ПВО.
В Германии создаются ракеты “воздух-воздух” – жидкостная, управляемая по проводам с самолета “Х-4” (60 кг) и радиоуправляемая ракета “Henschel”“Hs-298”.
В конце войны немцы начинают применять трехступенчатые тактические ракеты “Rheinbote” (производства “Rheinmetall Borsig”) с дальностью доставки боеголовки от 10 километров (140 кг) до 220 километров (20 кг)
Немецкая промышленность, освоив производство зенитных ракетных установок, авиационных ракет “воздух-воздух”, “воздух-земля”, приступила к выпуску противотанковых управляемых реактивных снарядов (ПТУРС), поставка которых была сорвана бомбежками военных заводов.
В ноябре 1944 года фирма “HASAG” (H. Schneider A.G. Leipzig) начала производство переносных ракетных зенитных комплексов “Fliegerfaust”, прототипа ПЗРК “Стингер” (“Stinger”, США) и “Стрела” (CCCР).
http://fishki.net/1465965-tehnologii-tretego-rejha-tehnologi…
Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!
naucaitechnika.ru
Проект истребителя Horten Ho X (10) (Германия. 1945 год)

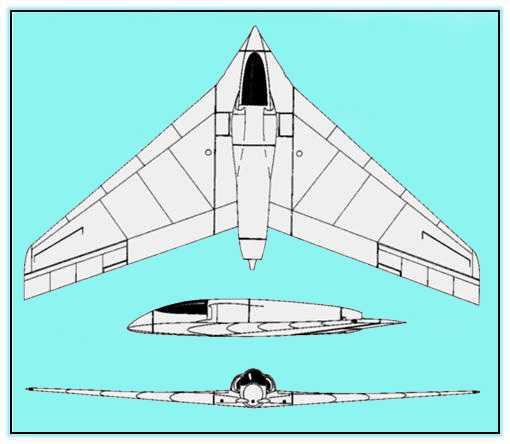

Это был один из последних проектов братьев Хортен, разработанный ими в самом конце Второй Мировой, незадолго до краха Третьего Рейха. Проект представлял собой как бы облегчённый однодвигательный вариант самолёта Хортен IX (Ho 229) и представлял по схеме почти идеальное «летающее крыло» со слегка выступающем над его поверхностью «фюзеляжем» …
Как и его визави, Но-Х строился из стальных труб обшитых многослойной фанерой, пропитанной специальным составом. Крыло имело двойную стреловидность : от 60 градусов в носу, до 43 градусов в консолях крыла. Управление по курсу должно было осуществляться при помощи расщепляющихся элеронов.

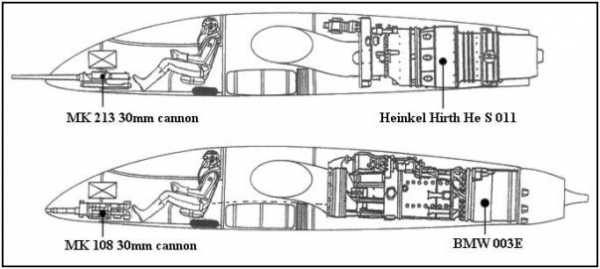

Силовая установка состояла из одного расположенного в хвосте турбореактивного двигателя БМВ 003E тягой 900 кг. Воздухозаборники располагались по бокам кабины. В перспективе на самолёт собирались устанавливать двигатель Хейнкель-Хирт He S 011 тягой 1300 кг. Шасси было трёхстоечным с носовой стойкой. Кабина пилота располагалась перед моторным отсеком. Вооружение состояло из одной пушки Мк.108 или Мк.213 калибра 30-мм расположенной в носу самолёта и двух пулемётов калибра 13,2-мм расположенных в корневой части крыла. Были построены модели, собирались строить планер с поршневым двигателем Argus As10C мощностью 240 л.с. и толкающим винтом для полётных испытаний. Но в связи с капитуляцией Германии проект был закрыт. Братья Хортен уехали в Аргентину, где ещё некоторое время продолжали проектировать самолёты.
Расчётные ТТХ : размах крыла- 14 м, длина- 7,2 м, высота- 2,3 м, площадь крыла- 35 кв.м, взлётный вес- 6075 кг, нагрузка на крыло- 173,6 кг/ кв.м, потолок- 15000 м, дальность- 1500 км, максимальная скорость — 1100 км/ч.
Источник — http://www.luft46.com/ и другие.
raigap.livejournal.com
