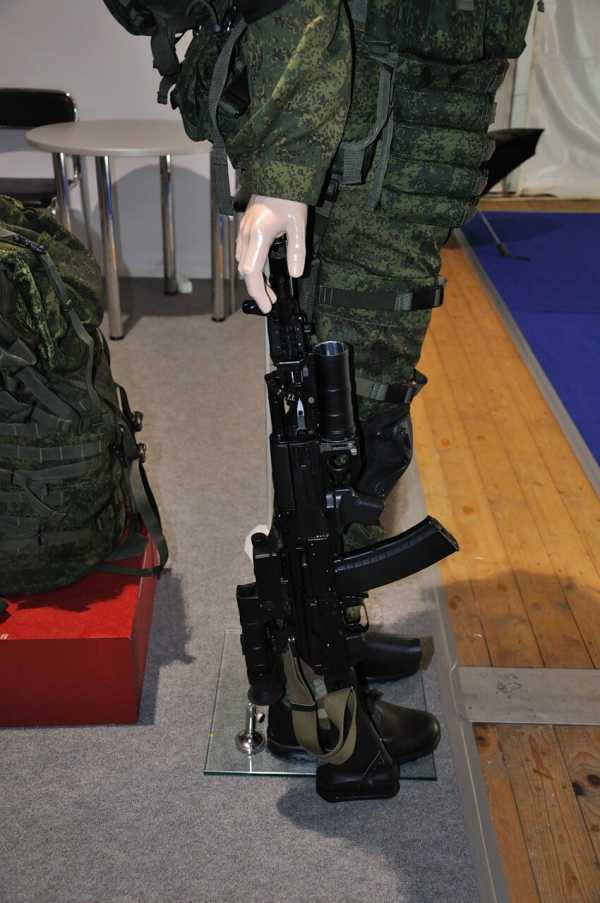

Несколько фотографий улучшенного варианта АК-74М, показанного на авиасалоне МАКС в экспозиции ЦНИИТОЧМАШ, а также мои дилетантские соображения по поводу данного автомата.Итак, общий вид:
Посмотреть на Яндекс.Фотках

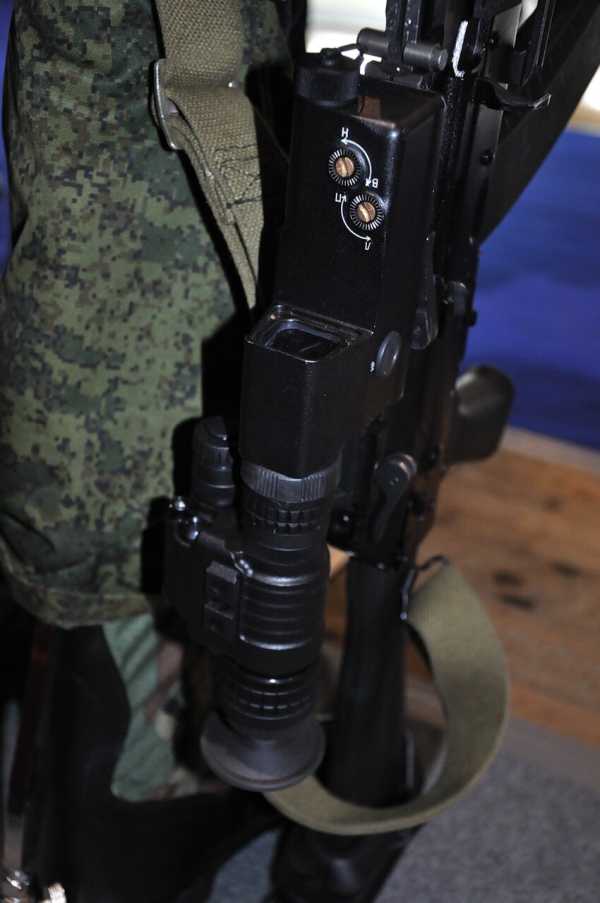

Крупный план прицельных приспособлений:
Посмотреть на Яндекс.Фотках

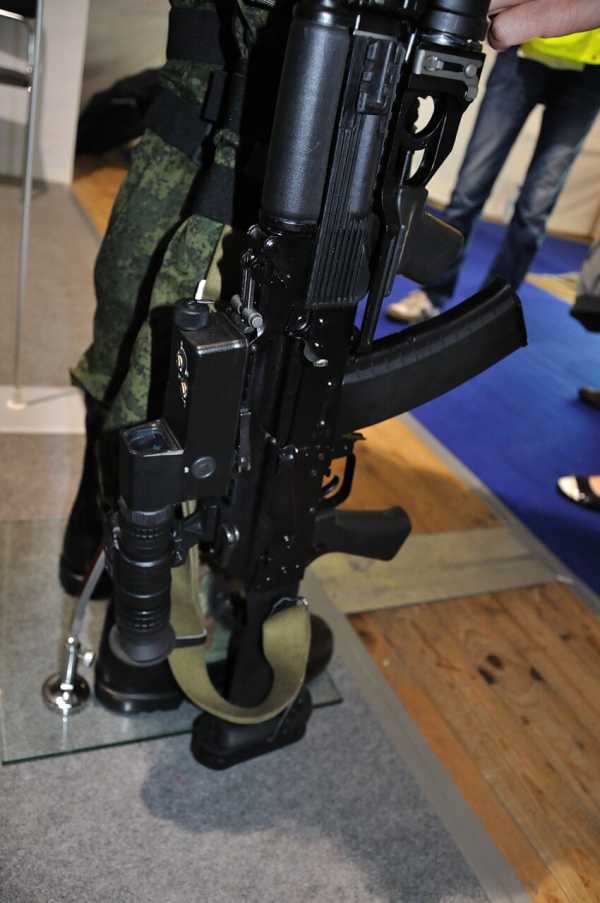

Прицелы — коллиматор «Кречет» и монокуляр ночного видения Лунь — установлены на планку Пикатинни на крышке ствольной коробки. Это стало возможным благодаря тому, что обеспечена жёсткая фиксация крышки ствольной коробки. Спереди она вращается на шарнире, установленном сразу за целиком:
Посмотреть на Яндекс.Фотках
а сзади фиксируется флажком замыкателя (по типу того, которым на обычном АК-74 зажимается газовая трубка):
Посмотреть на Яндекс.Фотках
На этой же фотографии видна изменённая форма пистолетной рукоятки и шомпол, зачем-то вставленный в паз снизу приклада.
Слева на пистолетной рукоятке установлен предохранитель, в поднятом положении запирающий спусковой крючок:
Посмотреть на Яндекс.Фотках
Решение, конечно, незамысловатое до примитивности, но тем не менее на АК наконец-то появился предохранитель, который можно снять, не убирая стреляющую руку с рукоятки. Специально проверил — флажок ходит плавно и без усилия, в крайних положениях вроде бы фиксируется.
Остальные фотографии — здесь
Ну и пара дилетантских соображений.
В сравнении с обычным АК-74М новый автомат производит довольно приятное впечатление. Главное достоинство, конечно — планка Пикатинни, которая позволяет установить на оружие любой современный прицел. Это огромный шаг вперёд по сравнению с боковой планкой для отечественного старья на АК-74М. (Кстати, легко заметить, что боковая планка сохранилась, так что у любого желающего есть возможность поставить на АК-74М3, например, НСПУМ 🙂 по-моему, никакой особой пользы от этой планки нет, как, впрочем, нет и вреда.) Ну и пистолетная рукоятка эргономичной формы и предохранитель под большой палец тоже радуют.
Что хотелось бы поменять: по-моему, складной приклад желательно сделать телескопическим, как на Beretta ARX-160 и по возможности придать автомату линейную компоновку (ось приклада продолжает ось ствола, как у М16 или у той же «Беретты»), чтобы уменьшить подброс оружия при отдаче. У АК приклад отклонён книзу для удобства работы с открытым прицелом, а если основным прицелом становится высоко установленный коллиматор, с этим неудобством ИМХО можно и смириться.
И одно-единственное соображение по «Пермячке». Лично мне в бронежилете старого образца 6Б12 было намного удобнее прикладываться для стрельбы, чем в более новом 6Б23, т.к. у 6Б12 на плечевой лямке есть большой валик, который не даёт прикладу соскользнуть с плеча, а на 6Б23 размеры аналогичного валика микроскопические, и приклад так и норовит соскочить с плеча на руку. В связи с этим — не очень понимаю, куда должен упирать приклад боец, одетый в БЖ из состава «Пермячки».
P.S. Мнение профессионала по поводу очень похожей, но всё же немного другой модернизации АК:
http://vif2ne.ru/nvk/forum/0/archive/1799/1799324.htm (калибр 7,62, другие открытые прицельные приспособления, остальное вроде всё такое же)
И ещё по этой теме:
http://vif2ne.ru/nvk/forum/0/archive/1917/1917154.htm
pfc-joker.livejournal.com
Автомат АК-74М | Военное оружие и армии Мира
В 1991 г. на вооружение Российской армии поступил модернизированный автомат Калашникова АК-74М. В нем повторены основные конструктивные решения, реализованные в автоматах АК-74 и АКМ. Сохранен и принцип работы механизмов автоматики — отвод пороховых газов из канала ствола. Запирание канала ствола осуществляется поворотом затвора. Подача патронов пружинная, из коробчатого магазина. Автоматика позволяет вести одиночный и автоматический огонь.
Первоначально основным боеприпасом к АК-74М, как и к АК-74, был патрон 5,45 х 39 мм 7Н6. Пуля этого патрона не пробивает бронежилеты высоких классов защиты даже при стрельбе в упор, не говоря уже об обычной дистанции огневого противоборства— несколько сотен метров.
Массовое внедрение бронежилетов и бронешлемов превратило пехотинца с таким оружием в «безоружного с автоматом». Для исправления создавшегося положения в 1992 г. был разработан и поставлен на вооружение 5,45-мм патрон с пулей повышенной пробиваемости 7Н10, в котором использован штампованный заостренный сердечник; масса пули при этом увеличилась на 5%.
Новая пуля пробивала пластины из титановых сплавов на дистанции 100 м — 100%, стальных плит толщиной 14 мм на той же дистанции — не менее 80%. Но на этом совершенствование патрона 5,45 х 39 мм не прекратилось. В 1994 г. был создан и запущен в производство патрон с модернизированной пулей 7Н10 повышенной мощности, главное отличие которой заключается в том, что полость в носовой ее части заполнена свинцом. Это позволило эффективно поражать пластины бронежилета из титановых сплавов на дистанции 200 м и стальной лист толщиной 16 мм на дистанции 100 м.
В 1998 г. был разработан и принят на вооружение патрон 5,45 х 39 мм с бронебойной пулей 7Н22 (в ответ на создание бронежилетов из высокопрочных стальных пластин). В этой пуле применен остроконечный сердечник, изготовленный из высокоуглеродистой стали У12А. Она способна пробивать бронежилет толщиной 6 мм на дистанции 250 м. Резервы калибра 5,45 мм в части повышения эффективности поражения преград далеко не исчерпаны, работы в этом направлении продолжаются.
Основным новшеством модернизированного автомата АК-74 стал удобный складывающийся пластмассовый приклад. Его форма и размеры в откинутом положении позволили сохранить удобство удержания и прицеливания, характерные для автомата с деревянным прикладом. При нажатии на фиксатор узла запирания приклад складывается влево. Общая длина автомата при этом соответствует размерам АКС-74. Цевье и ствольная накладка также выполнены из пластмассы.
Крышка ствольной коробки усилена, что уменьшило вероятность ее повреждения при ударах, особенно в рукопашном бою. Более прочная конструкция позволяет вести стрельбу из подствольного гранатомета без установки дополнительного крепления крышки и шомпола, что было необходимо при использовании предыдущих моделей.
В настоящее время в войска поступает модернизированный вариант автомата АК-74МР. От базового образца он отличается наличием на ствольной коробке планок Пикатинни, на которых может быть установлен оптический прицел, тактический фонарь или лазерный целеуказатель. Модернизированный автомат снабжен также передней рукояткой и телескопическим прикладом.
Нравится Тронуло Ха-Ха Ого Печаль Злюсь
3638warfor.me
Автомат Калашникова модернизированный АК-74м
Автомат АК-74М
Автомат АК-74М с откинутым прикладом
С середины 1980-х годов конструкторы Ижевского машиностроительного завода вели работу над универсальным модифицированным автоматом Калашникова. И в 1993 г. на вооружение поступил 5,45-мм автомат АК 74М (индекс 6П34). Он имеет ряд отличий от базового АК 74. Совершенствование технологии хромирования повысило ресурс ствола На всех автоматах АК 74 М имеется универсальная боковая планка под крепление типа «ласточкин хвост», рассчитанная для установки ночных, дневных оптических или коллиматорнык прицелов. Установлена усиленная крышка ствольной коробки без ребер жесткости. Упор направляющего стержня возвратной пружины выполнен так, чтобы удерживать крышку ствольной коробки от срыва при стрельбе из подствольного гранатомета. Складывающийся влево пластмассовый приклад повторяет по форме постоянный. Пластмассовые детали автомата выполнены из полиамида черного цвета. В конструкции АК 74М воплотилась идея «универсального» автомата, способного заменить сразу несколько моделей — АК 74, АКС 74 и их «ночные» модификации.
АК 74М, как и его предшественники, может использоваться с несколькими моделями бесподстветных ночных прицелов. Этому способствует наличие штатной планки на левой стенке ствольной коробке. Автомат АК 74М с ночным прицелом НСПУ-3 (1ПН51) весит без магазина 5,5 кг, имеет ширину 140 мм.
Для современной практики использования боевого стрелкового вооружения характерно широкое применение на различных типах индивидуального оружия коллиматорных и оптических прицелов, позволяющих сочетать быстроту и точность наводки и значительно повысить эффективность применения оружия в бою. Автомат АК 74М может использоваться с универсальным стрелковым прицелом УСП (1П29) с кратностью увеличения 4х, полем зрения 8° и массой 0,8 кг.
Автомат АК-74М с ночным прицелом 1ПН93
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Калибр — 5.45мм
- Патрон — 5.45х39 (обр.1974г.)
- Масса оружия без патронов — 3.4кг
- Длина оружия:
- с откинутым прикладом, без штыка — 942мм
- со сложенным прикладом — 704мм
- Длина ствола — 415мм
- Темп стрельбы — 600 выстр./мин
- Боевая скорострельность — 40/100 выстр./мин
- Прицельная дальность — 1000м
- Емкость магазина — 30 патронов
