30-мм авиационная пушка ГШ-301. — Российская авиация
30-мм авиационная пушка ГШ-301 (ТКБ-687).
Разработчик: Тульское КБП
Страна: СССР
Начало разработки: 1976 г.
Принятие на вооружение: 1983 г.
Предполагалось, что ГШ-30-2 станет основной артсистемой фронтовой авиации. Однако для истребителей стокилограммовая пушка была чрезмерно громоздкой и тяжелой. Тульское КБП в 1976 году вышло с предложением о создании под тот же патрон АО-18 более легкого и компактного орудия для перспективных истребителей Су-27 и МиГ-29. Макетный образец ее собрали в 1977 году, а в 1983 году новая пушка ГШ-301 (ГШ-30-1, ТКБ-687 или 9А4071) была принята на вооружение.
Конструкция оружия стала подтверждением диалектического принципа развития: работа автоматики ГШ-301 основана на использовании энергии отката ствола при его коротком ходе (классическая схема с откатным двигателем). Ствол вместе с казенником является основным звеном автоматики и совершает за один цикл (выстрел) возвратно-поступательное движение, обеспечивая работу исполнительных механизмов: подачи, снижения, досылания патрона, запирания и отпирания канала ствола, а также экстракцию стреляной гильзы. Автоматика при этом оказывается «развязанной» и более динамичной. При выстреле ствол приводится в движение реактивной силой пороховых газов (откат), обратное движение ствола (накат) производится возвратной пружиной, сменившей ставший привычным газовый поршень-досылатель. Безударное торможение подвижных частей пушки при подходах к крайним переднему и заднему положениям обеспечивается амортизатором-гидротормозом двустороннего действия с обычным керосином в качестве рабочей жидкости.
Примечательно, что при конструктивной проработке агрегата ствола создатели ГШ-301 пришли к выводу о рациональности сохранения тех же основных данных, что и у ствола НР-30 (похоже, что инженерам ОКБ-16 четверть века назад удалось-таки подобрать «золотое сечение»). Руководствуясь принципом «лучшее — враг хорошего», конструкторы ГШ-301 заложили в орудии то же сочетание количества нарезов, их шага и крутизны, постоянных по длине ствола. Правда, ствол ГШ-301 выполнили несколько короче (на 100 мм), однако за счет более мощного патрона, новых технологий и материалов начальная скорость снаряда у ГШ-301 повысилась более чем на 10%, составив 860 м/с против 780 м/с у НР-30.
По соображениям унификации была обеспечена возможность питания пушки как патронами типа АО-18, так и используемыми в ГШ-6-30А (хотя те и имеют порядочные различия по линейным габаритам, по длине отличаясь до сантиметра и более). Используя одноканальную схему с частичным совмещением операций по времени, ГШ-301 имеет ряд нетрадиционных принципов построения и функционирования автоматики. Так, элементом автоматики выступает патрон, его досылание производится практически безударным бросковым образом за счет энергии пружины досылателя, а экстракция стреляной гильзы после механического страгивания из затвора осуществляется газовым «выталкиванием», давлением пороховых газов выбрасывающим ее наружу со скоростью 100 м/с. Для рассеивания избыточной энергии подвижных частей и стабилизации работы автоматики при высоком темпе ведения огня используется кольцевая возвратная пружина с демпфированием двусторонним поршневым гидротормозом. Подачу ленты вместо шестеренчатого механизма осуществляет ориги-нальное устройство с движком, возвратно-поступательными движениями протаскивающим звенья. Подающий агрегат обеспечил достаточно плавное движение ленты, благодаря чему ее звенья, собираемые в звеньесборник, могут использоваться до трех раз подряд.
Для устранения задержек типа «осечка» в пушке имеется дополнительный запал, который пробивает гильзу сбоку и, воспламеняя пороховой заряд патрона, обеспечивает выстрел при отказе электроконтактного воспламенителя. Устройство дополнительного запала унифицировано с использовавшимся на ранних сериях пушки ГШ-30. От применения популярного метода перезарядки с помощью пиропатронов (пусть и более надежного) отказались ввиду сложности ее реализации в артиллерийских системах откатной схемы, где для этого потребовалось бы внедрять специальный механизм перезарядки, преобразующий энергию пороховых газов пиропатрона в усилие передергивания затвора и выбрасывания осечного патрона.
Для уменьшения тепловых нагрузок узлов пушки и патронов ГШ-301 в варианте 9А4071К имеет хорошо зарекомендовавшую себя водяную систему охлаждения в кожухе на стволе (точнее, водоиспарительную). В кожухе ствола находится 700 см3 воды. Во время стрельбы вода нагревается и превращается в пар. Пароводяная смесь проходит по винтовой проточке на стволе, охлаждает ствол и выходит наружу. На доработанных пушках дополнительно предусмотрено охлаждение обдувом потоком воздуха.
Путем перестановки деталей механизма подачи пушка может быть собрана для правостороннего или левостороннего приема питания, в зависимости от ее компоновки на самолете. Так, на МиГ-29 пушка используется с правосторонним питанием лентой, поступающей из патронного ящика, находящегося перед носовой стойкой шасси, а на Су-27 пушка имеет подачу слева. На Су-27, где расположенный поперек машины патронный ящик встроен в отсек самолета и имеет изрядную длину, в его устройство внедрили оригинальный прижимной механизм с пневматическим толкателем, поджимающим ленту к приемнику пушки, одновременно препятствуя ее перекатываниям и ударам внутри ящика при маневрах самолета (разработчики устройства нашли для определения его назначения мудреный термин «устранение возможности дезорганизации боеукладки»).
Сочетание классической схемы с использованием давно отработанных и зарекомендовавших себя решений и современных технологий и конструкционных материалов позволило создать совершенный образец оружия: при весе 44 кг пушка обладает скорострельностью на уровне лучших зарубежных образцов револьверного оружия (1500-1800 выстр./мин). За исключительно небольшой вес и изящество конструкции пушку прозвали «балериной». В КБП ходила история о пари, заключенном создателями ГШ-301 с представителем главка МОП, считавшим невозможным вписаться в заявленный вес и обязавшимся выставить ящик марочного армянского коньяка, если пушка окажется легче 45 кг. Конструкторы заслуженную награду получили.
Предусмотрены подвижный и неподвижный варианты крепления пушечной установки. Пушка на установке может крепиться в следующих местах:
— передняя опора — сферическая поверхность корпуса, воспринимающая усилие отдачи и передающая его на силовую опору установки;
— задняя опора — направляющие казенника, фиксирующие пушку в установке от поворота вокруг продольной оси;
— дополнительная опора — цилиндрическая поверхность дульной части ствола, поддерживающая ствол в установке.
Пушка устанавливается на самолётах МиГ-29, Су-27, Су-33, Су-34, Су-35, Як-141. Производство организовано на Ижевском машиностроительном заводе.
ТТХ:
Длина, мм: 1978
Ширина, мм: 156
Высота, мм: 185
Калибр, мм: 30
Темп стрельбы, выст/мин: 1500
Начальная скорость, м/с: 875-900
Вес пушки, кг: 44
Вес снаряда, г: 386-395
Вес патрона, г: 828-837
Число стволов: 1
Боекомплект, патронов: 150.

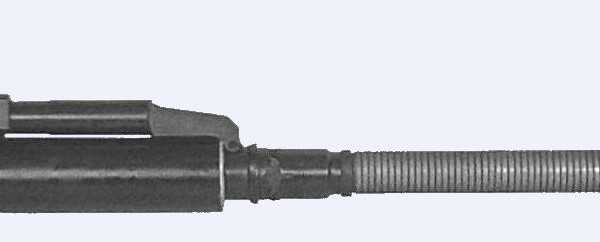

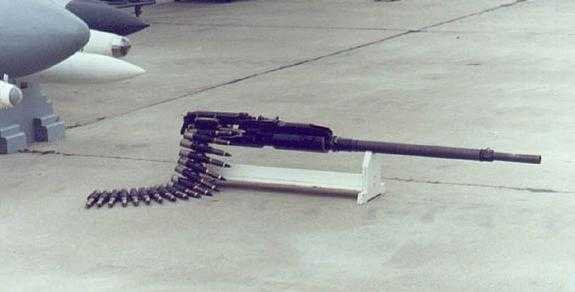

Авиационная пушка ГШ-301.
Авиационная пушка ГШ-301.
Авиационная пушка ГШ-301.
Пушка ГШ-301 в правом наплыве крыла Су-27.
Зарядка пушки ГШ-301 на истребителе МиГ-29.
.
.
Список источников:
А.Б.Широкорад. История авиационного вооружения.
Журнал «Техника и Вооружение» №5 за 2010 г. В.Марковский «Оружие ближнего боя».
xn--80aafy5bs.xn--p1ai
Пушка ГШ-301 разработана под патрон калибра 30 мм типа АО-18. Максимальный темп стрельбы пушки составляет 1500-1800 выстрелов в минуту, начальная скорость снаряда — 860 м/с, сила отдачи — 6000-7500 кгс. Питание пушки — ленточное, двухстороннее, звеньевое. Патроны АО-18 могут комплектоваться осколочно-фугасно-зажигательными (ОФЗ), и бронебойно-трассирующими (БТ) снарядами, предназначенными для поражения легкоуязвимых и легкобронированных наземных, надводных и воздушных целей. Масса патрона со снарядами ОФЗ и БТ — соответственно 836 и 860 г, масса снаряда ОФЗ — 384 г, снаряда БТ — 394 г. Толщина пробиваемой снарядом БТ брони — 40 мм. Управление стрельбой — электрическое, дистанционное. Стрельба может производится непрерывно, до израсходования всего боекомплекта (время стрельбы 6 с) и очередями. Длина очереди определяется временем нажатия на боевую кнопку. Эффективная дальность стрельбы из пушки по воздушным целям составляет 200-800 м, по наземным целям — 1200-1800 м. Автоматика пушки действует по принципу использования энергии отдачи при откате ствола. Внутренняя водяная система охлаждения пушки и наружный обдув обеспечивают ее высокий ресурс. Живучесть орудия 2000 выстрелов. Масса пушки 46 кг, длина 1978 мм, ширина 156 мм, высота 185 мм. Устанавливается на самолёты Су-27, Су-30, Су-33, Су-34, Су-35, Су-37, МиГ-29.
Ссылки:Источники
| |||||
www.airbase.ru
Гш 301 30 Мм Авиационная Пушка. Перспективная авиация. informatik-m.ru
гш 301 30 мм авиационная пушка
Пушка ГШ-301 предназначена для вооружения самолетов МиГ-29, Су-27. Это первая серийная отечественная авиационная пушка, имеющая водяное охлаждение. В кожухе пушки находится вода объемом 700 см 3. В процесс стрельбы при нагревании ствола вода превращается в пар. Пароводяная смесь проходит по винтовой проточке на стволе, охлаждая ствол, а за тем выходит наружу.
Пушка выполнена по одноствольной схеме автоматики открытого типа. Питание пушки — ленточное, двухстороннее. Для комплектации патронных лент используются стальные звенья 9-Н-623, осколочно-фугасные зажигательные патроны 9-А-4002 и бронебойно-трассирующие патроны 9-А-4511, предназначенные для поражения легкобронированных и легкоуязвимых наземных, надводных и воздушных целей. Управление стрельбой — дистанционное от источника тока напряжением 27В. Для устранения осечек в пушке имеется дополнительный запал.
Места крепления пушки на установке: передняя опора — сферическая поверхность корпуса, воспринимающая усилие отдачи и передающая его на силовую опору установки задняя опора — направляющие казенника, фиксирующие пушку в установке от поворота вокруг продольной оси дополнительная опора — цилиндрическая поверхность дульной части ствола, поддерживающая ствол в установке.
ГШ-301
Пушка ГШ-301 разработана под патрон калибра 30 мм типа АО-18. Максимальный темп стрельбы пушки составляет 1500-1800 выстрелов в минуту, начальная скорость снаряда — 860 м/с, сила отдачи — 6000-7500 кгс. Питание пушки — ленточное, двухстороннее, звеньевое. Патроны АО-18 могут комплектоваться осколочно-фугасно-зажигательными (ОФЗ), и бронебойно-трассирующими (БТ) снарядами, предназначенными для поражения легкоуязвимых и легкобронированных наземных, надводных и воздушных целей. Масса патрона со снарядами ОФЗ и БТ — соответственно 836 и 860 г, масса снаряда ОФЗ — 384 г, снаряда БТ — 394 г. Толщина пробиваемой снарядом БТ брони — 40 мм.
Управление стрельбой — электрическое, дистанционное. Стрельба может производится непрерывно, до израсходования всего боекомплекта (время стрельбы 6 с) и очередями. Длина очереди определяется временем нажатия на боевую кнопку. Эффективная дальность стрельбы из пушки по воздушным целям составляет 200-800 м, по наземным целям — 1200-1800 м.
Автоматика пушки действует по принципу использования энергии отдачи при откате ствола. Внутренняя водяная система охлаждения пушки и наружный обдув обеспечивают ее высокий ресурс. Живучесть орудия 2000 выстрелов. Масса пушки 46 кг, длина 1978 мм, ширина 156 мм, высота 185 мм.
Устанавливается на самолёты Су-27, Су-30, Су-33, Су-34, Су-35, Су-37, МиГ-29 .
ГШ-301
Отрасль: Ракетные комплексы и артиллерия
Полное наименование: Одноствольная авиационная пушка калибра 30 мм ГШ-301 и с повышенным ресурсом
Код по классификации РФ: 9-А-4071К и с повышенным ресурсом 9-А-4071К.00.000-01
Страна: Россия
Производитель: ОАО ИЖМАШ
Используется в изделиях: МИГ-29, СУ-27 и их модификации
Фото:
Текст описание:
Пушка предназначена для вооружения МИГ-29, СУ-27 и других современных самолетов. Пушка выполнена по одноствольной схеме автоматики открытого типа. Питание пушки — ленточное, двустороннее. Для стрельбы используются 30 мм осколочно-фугасно-зажигательные и бронебойно-трассирующие патроны, предназначенные для поражения небронированных и легкобронированных наземных, надводных и воздушных целей. Работа автоматики основана на использовании энергии отката ствола. Управление стрельбой — дистанционное от источника тока напряжением 27В. Для устранения осечек в пушке имеется дополнительный запал.
Места крепления пушки на установке:
— передняя опора — сферическая поверхность корпуса, воспринимающая усилие отдачи и передающая его на силовую опору установки
— задняя опора — направляющие казенника, фиксирующие пушку в установке от поворота вокруг продольной оси
— дополнительная опора — цилиндрическая поверхность дульной части ствола, поддерживающая ствол в установке.
Тактико-технические характеристики:
-
В закладки Отправить ссылку Распечатать Поделиться:
Авиационная пушка ГШ-301
Описание
Пушка предназначена для вооружения МИГ-29, СУ-27 и других современных самолетов. Варианты крепления пушечной установки – подвижный и неподвижный. Пушка выполнена по одноствольной схеме автоматики открытого типа. Питание пушки – ленточное, двустороннее.
Для стрельбы используются 30 мм осколочно-фугасно-зажигательные и бронебойно-трассирующие патроны, предназначенные для поражения легкобронированных и легкоуязвимых наземных, надводных и воздушных целей. Работа автоматики основана на использовании энергии отката ствола. Управление стрельбой – дистанционное от источника тока напряжением 27В. Для устранения осечек в пушке имеется дополнительный запал.
Места крепления пушки на установке:
— передняя опора – сферическая поверхность корпуса, воспринимающая усилие отдачи и передающая его на силовую опору установки
— задняя опора – направляющие казенника, фиксирующие пушку в установке от поворота вокруг продольной оси
— дополнительная опора – цилиндрическая поверхность дульной части ствола, поддерживающая ствол в установке.
Источники: http://www.airwar.ru/weapon/guns/gsh401.html, http://www.airbase.ru/hangar/weapons/gsh-301/, http://vpk.name/library/f/gh-301.html, http://kalashnikovconcern.ru/kalashnikov/products/spec/gsh-301.html
Комментариев пока нет!
informatik-m.ru
|
|
|
www.kbptula.ru
ГШ-30-1 Википедия
| ГШ-301 | |
|---|---|
| МиГ-29, МиГ-35, Су-27, Су-34, Ил-102, Як-141, Су-47, ПАК ФА | |
| Длина | 1978 |
| Ширина | 156 |
| Высота | 185 |
| Масса снаряда, г | 386-395 |
| Масса патрона, г | 828-837 |
| Масса пушки, кг | 44 |
| Калибр, мм | 30 |
| Число стволов | 1 |
| Боекомплект, патронов | 150 |
| Темп стрельбы, выст/мин | 1500 |
| Начальная скорость, м/с | 875-900 |
| Длина непрерывной очереди, выст | >150 |
ГШ-301 (Грязева — Шипунова 30 мм, один ствол, ТКБ-687, Индекс УВ ВВС — 9-A-4071K) — авиационная пушка, предназначенная для оснащения истребителей (МиГ-29, МиГ-35, Су-27, Су-30, Су-33, Су-27М, Су-37, Су-35, Су-47, Су-57), фронтовых бомбардировщиков (Су-34), самолётов вертикального взлёта и посадки (Як-141).
Пушка разработана в ГУП «Конструкторское бюро приборостроения» (г. Тула) под руководством В. П. Грязева и А. Г. Шипунова и поступила на вооружение в начале 1980-х годов. Производством пушки ГШ-30-1 занимается ОАО «Ижевский машиностроительный завод».
Описание
Автоматика пушки действует по принципу использования энергии отдачи при коротком ходе ствола. Питание пушки — ленточное, двухстороннее. Для комплектации 30×165 мм патронных лент используются стальные звенья 9-Н-623, патроны 9-А-4002 c осколочно-фугасно-зажигательными снарядами и патроны 9-А-4511 с бронебойно-трассирующими снарядами, предназначенные для поражения легкобронированных и легкоуязвимых наземных, надводных и воздушных целей.
ГШ-301 — это первая серийная советская авиационная пушка, имеющая жидкостное охлаждение. В кожухе пушки находится вода объёмом 700 см³ (0.7 л). В процессе стрельбы при нагревании ствола вода превращается в пар. Пар проходит по винтовой проточке на стволе, охлаждая его, а затем выходит наружу.
Управление стрельбой — дистанционное от источника тока напряжением 27В (патроны имеют электрический капсюль-воспламенитель). Работа автоматики пушки обеспечивается за счёт использования энергии отката ствола.
Устранение осечек осуществляется при помощи дополнительного запала 9-ЕМ-623. При его срабатывании гильза осечного патрона пробивается специальным бойком, происходит воспламенение пороха патрона, что вызывает выстрел.
Крепление
Производителем предусмотрены как подвижные, так и неподвижные варианты крепления пушки. Места крепления пушки на установке:
- передняя опора — сферическая поверхность корпуса, воспринимающая усилие отдачи и передающая его на силовую опору установки;
- задняя опора — направляющие казённика, фиксирующие пушку в установке от поворота вокруг продольной оси;
- дополнительная опора — цилиндрическая поверхность дульной части ствола, поддерживающая ствол в установке.
Пушка является самой лёгкой и самой скорострельной из аналогичных систем в мире.
Ссылки
wikiredia.ru
ГШ-30-1 Википедия
| ГШ-301 | |
|---|---|
| МиГ-29, МиГ-35, Су-27, Су-34, Ил-102, Як-141, Су-47, ПАК ФА | |
| Длина | 1978 |
| Ширина | 156 |
| Высота | 185 |
| Масса снаряда, г | 386-395 |
| Масса патрона, г | 828-837 |
| Масса пушки, кг | 44 |
| Калибр, мм | 30 |
| Число стволов | 1 |
| Боекомплект, патронов | 150 |
| Темп стрельбы, выст/мин | 1500 |
| Начальная скорость, м/с | 875-900 |
| Длина непрерывной очереди, выст | >150 |
ГШ-301 (Грязева — Шипунова 30 мм, один ствол, ТКБ-687, Индекс УВ ВВС — 9-A-4071K) — авиационная пушка, предназначенная для оснащения истребителей (МиГ-29, МиГ-35, Су-27, Су-30, Су-33, Су-27М, Су-37, Су-35, Су-47, Су-57), фронтовых бомбардировщиков (Су-34), самолётов вертикального взлёта и посадки (Як-141).
Пушка разработана в ГУП «Конструкторское бюро приборостроения» (г. Тула) под руководством В. П. Грязева и А. Г. Шипунова и поступила на вооружение в начале 1980-х годов. Производством пушки ГШ-30-1 занимается ОАО «Ижевский машиностроительный завод».
Описание[ | ]
Автоматика пушки действует по принципу использования энергии отдачи при коротком ходе ствола. Питание пушки — ленточное, двухстороннее. Для комплектации 30×165 мм патронных лент используются стальные звенья 9-Н-623, патроны 9-А-4002 c осколочно-фугасно-зажигательными снарядами и патроны 9-А-4511 с бронебойно-трассирующими снарядами, предназначенные для поражения легкобронированных и легкоуязвимых наземных, надводных и воздушных целей.
ГШ-301 — это первая серийная советская авиационная пушка, имеющая жидкостное охлаждение. В кожухе пушки находится вода объёмом 700 см³ (0.7 л). В процессе стрельбы при нагревании ствола вода превращается в пар. Пар проходит по винтовой проточке на стволе, охлаждая его, а затем выходит наружу.
Управление стрельбой — дистанционное от источника тока напряжением 27В (патроны имеют электрический капсюль-воспламенитель). Работа автоматики пушки обеспечивается за счёт использования энергии отката ствола.
Устранение осечек осуществляется при помощи дополнительного запала 9-ЕМ-623. При его срабатывании гильза осечного патрона пробивается специальным бойком, происходит воспламенение пороха патрона, что вызывает выстрел.
Крепление[ | ]
Производителем предусмотрены как подвижные, так и неподвижные варианты крепления пушки. Места крепления пушки на установке:
- передняя опора — сферическая поверхность корпуса, воспринимающая усилие отдачи и передающая его на силовую опору установки;
- задняя опора — направляющие казённика, фиксирующие пушку в установке от поворота вокруг продольной оси;
- дополнительная опора — цилиндрическая поверхность дульной части ствола, поддерживающая ствол в установке.
Пушка является самой лёгкой и самой скорострельной из аналогичных систем в мире.
Ссылки[ | ]
ru-wiki.ru
Рожденная революцией » Военное обозрение
Создавая свою «балерину», Василий Грязев и Аркадий Шипунов совершили переворот в представлениях об артиллерийских системахПринятая на вооружение в далеком 1984 году одноствольная автоматическая авиационная пушка ГШ-301, по мнению большинства не только отечественных, но и зарубежных военных экспертов, и в настоящее время является одной из лучших в мире. Разработанная выдающимися конструкторами-оружейниками Василием Грязевым и Аркадием Шипуновым, получившая в войсках за легкость и высокую скорострельность неофициальное название «балерина», ГШ-301 превосходит конкурентов по точности, кучности, а самое главное – по темпу стрельбы.
В свое время разработка «балеринки» смахивала на авантюру, признаются в мемуарах сами создатели уникальной авиационной пушки. Однако даже после 30 лет эксплуатации эта артсистема используется и в новейших российских авиационных комплексах, в частности на модернизированных Су-27СМ, Су-35, истребителе пятого поколения Т-50 и фронтовом бомбардировщике Су-34.
Пристрелка «Маузера»
Проблемы скорострельных малокалиберных авиационных пушек (МАП) хорошо известны («Страшнее «Вулкана»). Первыми задачу повышения скорострельности, но не в ущерб кучности и мощности боеприпаса попытались решить в годы Второй мировой войны немецкие инженеры. Еще до начала боевого применения одного из первых в мире реактивных истребителей – Ме-262 «Швальбе» («Ласточка») авиаконструкторы фирмы «Мессершмитт» пришли к выводу, что установленное на самолете артиллерийское вооружение – четыре 30-мм пушки Мк-108 – не всегда справляется с возложенными на него задачами. Причиной того оказалась высокая скорость «Ласточки», превышавшая 800 километров в час. В некоторых тактических ситуациях воздушного боя, когда шла борьба с маневренными целями, чтобы открыть огонь из Мк-108, чьи снаряды из-за низкой дульной скорости летели до цели слишком долго и по дугообразной траектории, пилотам люфтваффе приходилось практически вплотную подходить к противнику, что с учетом фактора скорости давало всего одну-две секунды на то, чтобы успеть нажать на гашетку. Выход из ситуации предложили конструкторы легендарной фирмы «Маузер», разработавшие авиационную пушку MG-213C с так называемой револьверной схемой автоматики, в основе которой лежал проворачивающийся внутри кожуха барабан с несколькими патронниками, которые в процессе движения поочередно совмещаются с каналом ствола. Одновременно с выстрелом и поворотом барабана выбрасывается гильза и осуществляется досылка очередного патрона.
Правда, немецкие оружейники в погоне за высокой скорострельностью не заметили скрывавшегося в револьверной схеме противоречия. С одной стороны, за счет совмещения операций подготовки выстрела, выполняемых не последовательно, а параллельно, достигается очень высокий темп стрельбы. С другой – единственный ствол быстро перегревается. И это слабое место системы.
Конструкторы «Маузера» до конца войны так и не сумели довести свое изделие до серийного производства, а после оккупации Германии вся документация на новую пушку досталась союзникам и сразу привлекла внимание фирм – разработчиков авиационного вооружения.
Первыми, кто смог довести сначала до испытаний, а потом и до серийного производства револьверную систему, стали американские оружейники из фирмы «Спрингфилд», разработавшие в 1950 году МАП М39.
Американские инженеры, столкнувшись с проблемой перегрева ствола из-за высокой скорострельности, вынуждены были отказаться от 30-мм боеприпасов в пользу более легких, но дающих меньшую нагрузку 20-мм. Опытные М39, установленные на специально модернизированные истребители F-86 «Сейбр», использовались в конце войны в Корее, показав, правда, не только хорошую точность и кучность, но и достаточно низкую техническую надежность и невозможность вести огонь длинными очередями. После боев с советскими МиГ-15 М39, на доводку которых потребовалось несколько лет, вошли в состав вооружения истребителей F-100 «Супер Сейбр», F-101 «Вуду», бомбардировщиков В-57, а также семейства бюджетных истребителей F-5, поставлявшихся во многие страны мира.
Однако не выдержав конкуренции с многоствольной М-61 «Вулкан», использующей электрический привод, револьверная пушка быстро сошла со сцены, уступив место изделиям фирмы «Дженерал электрик».
Попыткой преодолеть врожденную болезнь револьверной системы стала разработанная в интересах ВМС США двуствольная пушка Мк.11. По мнению разработчиков, увеличение количества стволов должно было решить проблему перегрева.
Несмотря на то, что новая артсистема на испытаниях достигла темпа стрельбы более 4000 выстр/мин и при этом не перегревалась, ее размеры оказались настолько большими, что разместить пушку на борту не получилось.
Мк.11 в составе подвесного контейнера Мк.4 была принята на вооружение авиации ВМС США и применялась для ударов по наземным целям в ходе вьетнамской войны. Правда, сразу после нее вся система была списана.
Успеха добились французские конструкторы-оружейники фирмы «Жиат» (ныне «Некстер»), разработавшие семейство 30-мм авиационных пушек «Дефа». Для вооружения вертолетов «Тигр» и истребителей «Рафаль» инженеры «Некстера» разработали пушки 30М781 и 30М791, темп стрельбы которых, по данным производителя, составляет 2500 выстр/мин.
Работы по новой пушке затянулись, и как честно признаются французы, с темпом 2500 выстрелов новые артсистемы могут вести огонь лишь доли секунды, после чего ствол приходит в негодность. Высокий темп был достигнут только на испытаниях и указывается исключительно в рекламных целях. Фактическая скорострельность 30М781 и 30М791, по некоторым данным, всего от 1400 до 1500 выстр/мин.
В отличие от своих французских конкурентов немецкие конструкторы фирмы «Маузер» (ныне входящей в концерн «Рейнметалл») выбрали для своей револьверной пушки ВК-27 оригинальный боеприпас калибра 27 миллиметров. Им потребовался всего год на разработку новой пушки, которая позже вошла в состав вооружения не только истребителей семейства «Торнадо», но и легкого штурмовика «Альфа Джет», а также кораблей ВМС ФРГ.
В настоящее время ВК-27 оснащаются шведские истребители «Грипен», а также «Еврофайтер Тайфун». По некоторым данным, изделие «Рейнметалла» заинтересовало американских авиастроителей из «Локхид Мартин», рассматривавших немецкую револьверную пушку как один из вариантов вооружения новейшего истребителя пятого поколения F-35 «Лайтнинг-2».
А вот британской 30-мм авиапушке фирмы «Аден» повезло меньше. Английским инженерам, приступившим к проекту сразу после войны, потребовалось почти девять лет на разработку, испытание и начало серийного производства своего изделия. Представленная в 1955 году пушка «Аден» в различных модификациях устанавливалась практически на все британские боевые самолеты, включая закупленные для Корпуса морской пехоты США истребители с вертикальным взлетом и посадкой AV-8A «Харриер».
Правда, попытка английских инженеров создать новую авиационную пушку, получившую рабочий индекс «Аден-25» под 25-мм снаряд, которая должна была войти в состав вооружения СВВП «Харриер» GR-7 и GR-9, так и не увенчалась успехом. Работы были закрыты, обе британские «вертикалки» остались без пушечного вооружения.
В жесткой конкуренции
В Советском Союзе после Великой Отечественной войны сложилась парадоксальная ситуация, когда на вооружении ВВС состояло большое количество малокалиберных пушек (НС-23, НР-23, АМ-23, НС-37 и т. д.), различавшихся не только схемами работы автоматики, но и калибром. Но самое главное – в каждой артсистеме применялся свой уникальный боеприпас, не подходящий для других изделий.
Зачастую на различных сериях одного самолета устанавливались разные пушки. К примеру, первые дальние бомбардировщики Ту-4 вооружались 20-мм Б-20, замененными впоследствии на НС-23.
Лидирующее положение в области создания малокалиберных артиллерийских систем для авиации в начале 50-х заняло ОКБ-16, возглавляемое легендарным Александром Нудельманом, заместителем которого был назначен не менее легендарный конструктор-оружейник Арон Рихтер, разработавший револьверную пушку под названием «изделие 261П».
261П работала не только по револьверной схеме, но для снижения веса и габаритов пушки Рихтер предложил оригинальное решение: барабан заряжался не сзади, а спереди.
Но именно поставленная во главу угла при разработке компактность и сыграла злую шутку с новой пушкой. Работы по ее доведению затянулись до конца 50-х. И только 7 августа 1964 года под обозначением Р-23 пушка Арона Рихтера была принята для вооружения бомбардировщика Ту-22.
Большое влияние на развитие авиационной малокалиберной артиллерии в СССР оказала так называемая ракетизация, которая, как пишет в своих мемуарах Аркадий Шипунов, вылилась в борьбу с «пещерной тематикой», то есть полный отказ от «традиционных» артсистем в пользу «прогрессивных» ракет.
Правда, опыт локальных войн и конфликтов 60-х годов доказал ошибочность такого подхода, и советским Военно-воздушным силам срочно потребовались новые образцы малокалиберных авиационных пушек (МАП). Но теперь у ОКБ-16 появился достойный конкурент – Тульское конструкторское бюро приборостроения, которое к этому времени возглавил Аркадий Шипунов. Чуть позже в КБП из климовского ЦНИИТОЧМАШа перешел и Василий Грязев.
Понимая всю порочность сложившейся на тот момент в системе артвооружения ситуации, когда фактически на каждом носителе устанавливалась своя уникальная малокалиберная пушка, легендарные оружейники впервые в мире предложили и внедрили принципы системного подхода к разработке малокалиберного артиллерийского вооружения. «Аркадий Георгиевич и Василий Петрович возглавили и осуществили сложнейший комплекс работ по созданию унифицированной системы малокалиберного артиллерийского вооружения для всех видов и родов ВС. Сама возможность унификации потребовала качественно более высокого научно-технического уровня разработок, когда решение всей совокупности боевых задач, возлагаемых на артвооружение, стало возможным при минимальных затратах – минимальной номенклатуре образцов пушек и боеприпасов.
Было выявлено, что требования к малокалиберной артиллерии у ВВС, ВМФ и Сухопутных войск довольно близки. Были определены оптимальные параметры образцов артвооружения, начиная с калибра, начальной скорости и заканчивая боекомплектом, исходя из имеющихся ограничений со стороны носителей. Были найдены так называемые оптимумы. В частности, при достигнутом в КБП научно-техническом уровне разработок автоматических пушек оптимальным калибром для них оказался калибр 30 миллиметров», – рассказывает начальник теоретического отдела направления артиллерийского, гранатометного и стрелкового вооружения КБП Эдуард Давыдов.
В середине 80-х годов работы по созданию системы малокалиберного вооружения для видов и родов ВС были завершены, а ее внедрение позволило не только значительно сократить парк отечественного малокалиберного артвооружения, но и отказаться от большего количества устаревших разнотипных боеприпасов.
Правда, для самолетов со сверхжесткими ограничениями по весу допускалось использование 23-мм МАП (под патрон АМ-23).
Огонь, вода и небесная сталь
Как признаются в Тульском конструкторском бюро приборостроения, легендарная пушка ГШ-301 не появилась бы на свет, если бы не жесткая конкурентная борьба с ОКБ-16.
В декабре 1965 года на вооружение ВВС СССР была принята двуствольная пушка ГШ-30, которая не только была проста в эксплуатации, но и обеспечивала высокий темп стрельбы, будучи достаточно компактным изделием. «Тридцатка» Василия Грязева и Аркадия Шипунова вошла в состав вооружения не только истребителей семейства МиГ-21, МиГ-23, но и бомбардировщиков Ту-22М, военно-транспортных самолетов Ил-76, противолодочных Ту-142 и т. д., а конструкторы стали лауреатами Государственной премии.
Но в начале 70-х начались работы над истребителями четвертого поколения – Су-27 и МиГ-29, для которых требовались малокалиберные автоматические пушки с гораздо меньшими весами и габаритами, что заставило открыть новую научно-исследовательскую работу «Сальдо», выполнение которой первоначально намечалось поручить ОКБ-16, которое возглавлял Александр Нудельман. Правда, чуть позже к выполнению НИР «Сальдо» было подключено и Тульское КБП.
В этой НИР Арон Рихтер на базе ранее принятой на вооружение Р-23 предложил компактную револьверную пушку. Правда, как и в случае с ее предшественницей, камнем преткновения стал специфичный боеприпас с обратным досыланием патрона в патронник барабана.
Как оказалось, новый патрон при принятых параметрах заряжания не позволял обеспечить снаряду необходимую дульную скорость, получить которую удалось бы, только увеличив длину ствола на 400 миллиметров. При этом «экономия», достигаемая в длине казенной части пушки, с избытком уступала общему проигрышу по длине всего оружия.
Еще до начала НИР «Сальдо» в КБП под руководством Василия Грязева уже появились первые проработки новой легкой 30-мм двуствольной авиационной пушки. Правда, как признаются в КБП, по своим массогабаритным параметрам она все же уступала 23-мм изделию ОКБ-16.
Но тульские конструкторы не собирались сдаваться – Шипунов и Грязев решили не просто победить в конкурсе, но создать уникальную, не имеющую мировых аналогов легкую компактную авиационную пушку с высоким темпом стрельбы.
«Для того чтобы сделать новую пушку, в первую очередь нужна была революция в наших мозгах. До этого они находились в плену догм, обоснованных теорией и проверенных многолетней успешной практикой: «Только строгое кинематическое согласование работы всех механизмов автоматики. Тогда будет надежно», «При досылании должны быть обеспечены безударный разгон и торможение патрона. Тогда будут высокие скорости перезаряжания» и т. д.
А с этой пушкой все как бы «перевернулось». Казалось, мы пошли против канонов. Но это только на первый взгляд», – вспоминает один из разработчиков ГШ-301 Эдуард Давыдов.
Тульские оружейники в первую очередь отказались от сложных кинематических цепей, требовавших мощной ствольной коробки, на которую должны были опираться механизмы. Им на смену пришло «строгое временное согласование всех процессов, протекающих в оружии», потребовавшее тщательной отработки динамики и стабильности функционирования автоматики в различных условиях.
«Досылание в ГШ-301 бросковое. Патрон традиционно подается и снижается на линию досылания. После чего с помощью рычажно-пружинного досылателя осуществляется его плавный разгон и бросок в патронник, но затвор этого движения патрона не сопровождает. Тот летит по инерции в патронник, и только там его уже закрывает клиновой затвор. Вместо сложных копирных ускорителей простой и легкий рычаг, на коротком плече которого умеренная скорость, допускаемая пружиной, а на длинном плече – безударно разгоняемый до высокой скорости досылаемый патрон!
Одна из главных особенностей новой пушки в том, что здесь патрон и его элементы используются в качестве звеньев автоматики.
Патрон при его снижении сам снимает рычажный досылатель с его шептальца.
Особенности механических свойств материалов самого патрона использованы и для реализации плавного его торможения в конце досылания без специальных тормозящих механизмов», – поясняет Давыдов.
После выстрела нужно экстрактировать гильзу. Обычно это делает затвор. Но в ГШ-301 гильза только страгивается экстракторами, а затем она выкидывается из патронника не массивной деталью пушки, а остаточным давлением пороховых газов в стволе как своеобразный поршень. Гильза при этом приобретает скорость до 100 метров в секунду.
После этого гильза попадает на так называемый отражатель и вылетает из пушки. Поскольку скорость экстрактируемой гильзы выдержит не каждый материал, тульские оружейники применили для него сталь, использующуюся для железнодорожных стрелок.
Но отражатель выполняет еще и функцию разделения в принципе соосных каналов экстракции стреляной гильзы и досылания патрона. Прокачиваясь на оси, он служит для последовательного формирования каналов и для высокоскоростной экстракции стреляной гильзы, досылания патрона. Благодаря такому решению патрон начинает досылаться еще до того, как стреляная гильза покинула автоматику. Схема ГШ-301 вроде бы одноканальная, но фактически здесь частично совмещаются по времени операции экстракция и досылания, завершает разбор особенностей работы уникальной автоматики Эдуард Давыдов.
Еще одним ноу-хау пушки ГШ-301 стало применение в качестве материала, из которого изготавливается ствол, так называемой небесной стали, в составе которой присутствует ниобий, придающий материалу легкий голубой оттенок. При максимальной теплонагруженности важно обеспечить не только термостойкость, но и живучесть ствола. Небесная сталь обладает уникальной теплопроводностью, благодаря которой избыток тепла уходит в глубь стенки, при этом внутренняя поверхность ствола сильно не перегревается. Но этого оказалось мало. Поскольку перегрев для ГШ-301 опасен еще и тем, что в размещенном в патроннике для быстрого открытия огня (без досылания) патроне может воспламениться порох или сработать ВВ снаряда, разработчики предложили уникальную систему локального охлаждения казенной части ствола с помощью обычной воды.
Она забирает большую часть выделяющегося тепла, закипает, образуя пароводяную смесь, которая в свою очередь проталкивается по специальным наружным канавкам ствола и в виде перегретого пара выводится в окружающую среду. По словам разработчиков пушки, воды вполне достаточно для отстрела всего боекомплекта любым режимом.
14 апреля 1984 года новая пушка, получившая название ГШ-301 (индекс 9-А-4071), была принята на вооружение. Итогом работ стала уникальная система массой всего 43,5 килограмма и длиной полтора метра, способная за одну минуту выпустить от 1500 до 1800 штук 380-граммовых 30-мм снарядов.
Во время государственных испытаний один из членов комиссии пошутил, что новая пушка весит столько же, сколько положено весить выходящей на сцену балерине. И с того момента за ГШ-301 закрепилось неформальное название «балерина».
В настоящее время ГШ-301 входит в состав вооружения истребителей МиГ-29, МиГ-29К/КУБ, Су-27, Су-30, Су-35, фронтовых бомбардировщиков Су-34.
Уникальная ГШ-301, по всей видимости, еще долго останется на вооружении российской военной авиации, ведь как показывает сравнение с иностранными образцами, такого сочетания скорострельности, кучности, точности при малой массе и размерах на современном рынке пока не предлагает ни один производитель.
Для сравнения: появившаяся практически в это же время французская «Джиат» 30М/М791, установленная на истребителе «Рафаль», при длине почти 2,5 метра весит втрое больше – 120 килограммов. Немецкая ВК-27, установленная на европейском «Тайфуне», при равной с ГШ скорострельности проигрывает не только по габаритам (масса – 100 килограммов и длина – почти 2,5 метра), но и по мощности боеприпаса.
Американские конструкторы-оружейники давно отказались от револьверных одноствольных пушек, перейдя на изделия с вращающимся с помощью электропривода блоком стволов. К примеру, установленная на новейшем истребителе пятого поколения F-35 «Лайтнинг-2» четырехствольная 25-мм GAU-22, выдающая более 4000 выстрелов в минуту, при длине более двух метров весит 120 килограммов. При этом не стоит забывать о высоких требованиях к работе бортовой электросети истребителя, от которой запитан электропривод GAU-22.
Так что пушка ГШ-301, разработанная Аркадием Шипуновым и Василием Грязевым, еще долго будет оставаться лучшей в мире в своем классе.
