ШТ-2Т — Global wiki. Wargaming.net

Внимание! Эта статья была опубликована 1 апреля 2013 года и является розыгрышем!

Прозвища в игре

Шатун, R2D2, Шайтанк

Общие данные

2 450 000  Цена

1700 HP Прочность

35 т Масса/пред. масса

330 м Обзор

625 м Дальность связи

Экипаж

1. Командир
2. Наводчик
3. Наводчик
4. Механик-водитель
5. Заряжающий
6. Заряжающий

Подвижность

600  Мощность двигателя

25  Удельная мощность

50 км/ч Max скорость

35  Поворотливость

Бронирование

100/100/100 мм Корпус (лоб/борт/корма)

90/75/60 мм Башня, рубка (лоб/борт/корма)

Вооружение

152 мм МЛ-20 обр. 1931/37 гг. (x2) Орудие

52 шт. Боекомплект

700/700/910 HP Урон

135/228/86 мм Бронепробиваемость

3  Скорострельность

13  Скорость

16  Скорость

-5…+5° Углы

-7…+7° Углы

Уровень боев

VIIIVIIIШТ-2Т — штурмовой шаротанк 8 уровня. Мощное вооружение и надёжное бронирование позволяют прорвать даже самую крепкую оборону врага, при этом высокие ходовые качества позволяют стремительно перемещаться по полю боя. Является предшественником шаротанка Объект Сфера

Совместимое оборудование

[[Файл:<value_unset_error>.png|link=Tank:Оборудование#<value_unset_error> |<value_unset_error> ]]



Совместимое снаряжение

[[Файл:<value_unset_error>.png|link=Снаряжение (WoT)#<value_unset_error> |<value_unset_error>

]]



ШТ-2Т в игре

Исследование и прокачка

ШТ-2Т Исследуется на танке ШТ-1А за 83000

• Улучшенная ходовая значительно повысит маневренность шаротанка.
• Топовый двигатель должен быть открыт на ШТ-1А, он повысит динамику шаротанка.
• Топовая радиостанция позволит поддерживать связь с союзниками на большей дистанции.

Боевая эффективность

ШТ-2Т — штурмовой вариант шаротанка. По сравнению, с предшественником ШТ-1А, ШТ-2Т получил мощное вооружение в виде двух 152-мм гаубиц, расположенных в боковых спонсонах. Бронирование шаротанка также было улучшено, верхняя башенка убрана. ШТ-2Т практически не имеет слабых мест в лобовой проекции, чего нельзя сказать о бортах. Боковые части спонсонов без труда пробиваются орудиями даже 5 уровня. Исходя из этого, важно не давать противнику себя окружить: всегда следует поворачиваться к нему лбом и стараться не вырываться вперёд союзников. Долгая перезарядка орудий также предполагает острожную тактику.

ШТ-2Т может действовать как в составе ударного кулака совместно с ТТ, так и исполнять роль живого щита для СТ. Высокая скорость позволяет шаротанку уверенно двигаться в составе быстроходной группы.

Достоинства:

• высокие ходовые качества мобильность;
• круговая рикошетная броня;
• 2 мощных 152-мм гаубицы, стреляющие дуплетом;
• сбитие гусеницы приводит не к остановке, а лишь к замедлению шаротанка.;
• низкая пожароопасность.

Недостатки:

• долгое сведение и низкая скорострельность орудий;

• слабое бронирование бортов;

• посредственный обзор.


Экипаж

Из-за особенностей конструкции шаротанков, они примерно одинаковые как достоинства, так и недостатки. Поэтому сборка навыков будет полностью одинаковой.

• Командир. Шестое чувство как светляку. Ремонт важен всегда, опять же как светляку. Мастер на все руки — критовать наводчика будут часто за счет башни-болванки.
• Наводчик. Изначально ремонт, затем Снайпер — увеличенный шанс нанести критическое повреждение, увеличение вдвое за счет орудий.
• Наводчик. Параллельно первому изучать опять же ремонт, затем плавный поворот башни — для уменьшения разброса.
• Мехвод. Виртуоз в качестве существенной прибавки к высокой маневренности. Плавный ход для стрельбы на ходу. Короля бездорожья изучать по остаточному принципу.
• Заряжающий. Изначально идет интуиция, затем отчаянный. В конце ремонт.
• Заряжающий. Усиление навыка Интуиция за счет повторного изучения. Затем ремонт и бесконтактная боеукладка.

Так все всему экипажу третьим навыком изучать Боевое братство, дающее 5 % к основному умению.

Оборудование, снаряжение и боекомплект

На ШТ-2Т доступно всего 52 снаряда (т.е. максимально по 26 снарядов в пушку). Лучше всего взять высокоэффективные фугасные снаряды. Достаточно высокая пробиваемость плюс урон. Но стоит взять около 12 штук кумулятивных, для поражения высоко бронированных целей.

Набор оборудования в целом стандартен. Досылатель, работающий на оба орудия; подбой, уменьшающий полученный от фугасов урон и эффект от таранов. Третий слот на выбор: можно взять вентиляцию, а можно стабилизатор вертикальной наводки для более комфортной стрельбы на ходу.

Из снаряжения стоит брять стандартные аптечку, ремкоплект и регулятор оборотов — танк горит очень редко.

Оценка ШТ-2Т

• Воин — за мощное вооружение
• Защитник — за высокую скорость, позволяющую вернуться на базу и сбить захват
• Стальная стена — за уникальную круговую броню
• Коса cмерти — за мощное вооружение

Историческая справка

Поиск и творчество продолжались даже тогда, когда, казалось бы, придумывать что-то радикально новое не было смысла. Например, к сороковым годам прошлого века «классическая» концепция танка уже сформировалась. Гусеничный ход, установка вооружения во вращающейся башне, компоновка внутреннего пространства боевой машины — всё это стало более или менее общепринятым стандартом.

По какой причине проект танка военного инженера третьего ранга Н. М. Вострецова не угодил в мусорную корзину.

В апреле 1941 года была готова к испытаниям ходовая модель «Шара», изготовленная из неброневой стали. Она довольно существенно отличалась от первоначального проекта. Во-первых, использование ленты было признано нецелесообразным. Вместо неё танк получил две широкие гусеницы, охватывавшие его по окружности. Гусеницы натягивались на обода и при необходимости могли быть демонтированы. Без них танк сохранял способность к передвижению, теряя в проходимости и маневренности. Впрочем, как раз этот недостаток можно было считать незначительным. Куда более важным являлось то обстоятельство, что «Шар» не терял подвижности при сбитых гусеницах, в отличие от танков «стандартной» компоновки.

Изменилась схема вооружения танка. Наверху вместо орудийной надстройки была установлена пулемётная башенка, очень похожая на ту, которая использовалась на среднем танке Т-28. В неё должен был монтироваться спаренный пулемёт ДТ. А вот по бокам машины установили орудийные спонсоны под 76-мм орудие Л-10. Таким образом, утрата возможности вести круговую стрельбу из пушки была компенсирована удвоением огневой мощи. С учётом того, что маневренность «Шара» была чрезвычайно высокой, осуществить доворот корпуса для направления на цель не представляло большой трудности.

Очень остроумно была выполнена система равновесия. Вообще говоря, «Шар» на ходу был достаточно устойчив: работал принцип гироскопа. Однако на поворотах, при резких остановках и других быстрых манёврах существовала опасность его опрокидывания. Чтобы этого избежать, Вострецов разработал балластную систему, представлявшую собой маятник массой 4 тонны, подвешенный под днищем машины. Верхняя часть маятника крепилась к свободно закреплённому полу боевого отделения, всегда находившемуся в горизонтальном положении, как бы ни накренился танк. Её два балансира меньшей массы находились в спонсонах. Суммарно конструкция работала достаточно надёжно.

Вместо карбюраторных двигателей на «Шаре» было решено использовать дизель В-2, признанный инженерами более оптимальным вариантом.

Ходовые испытания показали, что танк действительно ведёт себя на местности хорошо. Он был лёгок в управлении, крутился на месте, как волчок, и лихо проходил препятствия в виде оврагов, рвов и окопов. При большом разгоне танк мог буквально заскочить на эскарп высотой до 1,2 метра.

С другой стороны, проявилось много недостатков. Обода движителя оказались склонными к быстрой деформации из-за стали неподходящей марки; вентиляционная система работала плохо, так что боевое отделение быстро наполнялось дымом. Подвижный пол танка был склонен к заклиниванию в самых неудачных положениях. Тем не менее, «Шар» был рекомендован к дальнейшим испытаниям и получил индекс ШТ-1А.

После начала Великой Отечественной войны работы над «Шаром» существенно замедлились. Отсутствовали ресурсы, которые могли бы быть выделены конструкторской группе, однако даже при этом проект не был закрыт, с учётом вполне серьёзной перспективы его развития. В этот период вынужденного затишья было решено заменить дорогостоящее орудие Л-10 пушкой Ф-34, аналогичной той, которая устанавливалась на Т-34. В середине 1942 года Вострецов объявил о том, что проект нужно отложить, занявшись другой шарообразной машиной — 35-тонным ШТ-2Т.

Этот танк был на 15 тонн тяжелее своего предшественника. Соответственно, значительно толще была его броня и больше — размеры. Танк, оставаясь средним по классификации, по поведению был больше схож с быстрой тяжёлой машиной, что и обусловило появление в его индексе буквы «Т».

По замыслу конструкторов, ШТ-2Т должен был стать штурмовым танком, предназначенным для прорыва укреплений врага. Неудивительно, что в качестве вооружения в его спонсоны были установлены две 152-мм гаубицы МЛ-20 образца 1937 года. Эти мощные орудия могли использоваться даже на ходу: балансировочная система спонсонов гасила отдачу. Правда, труд наводчика оказался усложнён тем, что при каждом выстреле его вместе с креслом задирало чуть ли не вертикально.

Ссылки

Ресурсы World of Tanks

wiki.wargaming.net

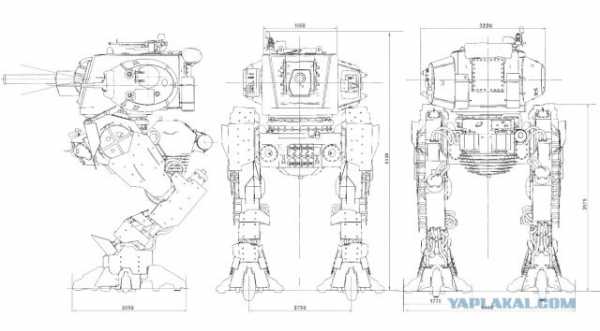

Советский шагающий танк ШТ-1 — ДЛЯ ВСЕХ И ОБО ВСЕМ — LiveJournal

Разработки ШТ-1 начались еще до начала Второй мировой войны. Первая мировая, прозванная также «окопной войной», продемонстрировала неэффективность привычных пехотных прорывов и потребовала создания абсолютно нового типа наземной техники, способной без труда пересекать перепаханные взрывами поля, руины селений и разрушенные дороги. Такой техникой стал танк ШТ-1 – первая и единственная в мире модель шагающего штурмового орудия.

В апреле 1937 года автобронетанковое управление Красной Армии выдало заводу №184 тактико-технические требования на разработку “бронированной машины нового типа” с массой до 50 тонн, защищенной броней толщиной не менее 60-мм с возможностью установки различных типов вооружения. Предлагалась возможность установки, в зависимости от назначения боевой машины, 107-мм пушки, 122-мм гаубицы, или 152-мм гаубицы. Вспомогательное вооружение состояло из 45-мм пушки, крупнокалиберного пулемета в качестве зенитного вооружения и 20-мм танковой автоматической пушки.

Несмотря на всю сложность поставленной задачи, КБ завода удалось справиться с ней, и к апрелю 1939 года новая боевая машина, по заводской нумерации объект 104, вышла на заводские испытания.
В течение года машина проходила заводские испытания, выявившие большое количество недостатков, которые устранялись по мере их выявления.

ЦАМО РФ, ф. 38 оп. 11356, д. 41 «Сведения военпреда ГАБТУ КА о выполнении заводом номер 184 заказа по изготовлению объекта 104»:
«Испытано пробегом 6 машин. В ходе испытаний выявились следующие дефекты :
а.) Замена дизель-мотора и электрогенератора по перегреву и малому давлению масла.
б.) Перегрев главного фрикциона.
в.) Ненадежная работа приводов наведения боковых башен.
г.) Высокая температура в боевом отделении.
д.) Неудовлетворительная работа механизмов гиростабилизации.»
В сентябре 1939 года, после устранения большей части дефектов, опытный образец об. 104, получивший во внутренней переписке новый индекс ШТ-1, был доставлен в Москву для показа членам правительства СССР и руководству КА.

Демонстрация новой боевой машины произвела большое впечатление на политическое и военное руководство страны, и было принято решение выпустить партию машин для войсковых испытаний.

Боевое крещение новые машины приняли во время советско-финской войны. ШТ-1, а также новые опытные танки Т-100 и СМК, были отправлены на фронт, где должны были пройти проверку в боевой обстановке. В последствии в документах индекс ШТ-1 был изменен на КВ, с целью дезинформации.
Отличавшийся крайне высокой проходимостью, ШТ-1 обладал почти полной неуязвимостью к действию противотанковых мин и ежей, а благодаря необычному внешнему виду, внушал страх и сеял панику в рядах вражеских пехотинцев. 152-мм гаубица позволяла с минимальным расходом снарядов поражать бетонные доты, при этом, броню боевого отделения снаряды финских 37-мм пушек не пробивали, также, в связи с большой высотой ШТ-1 бесполезны были и “коктейли Молотова”. Из недостатков была отмечена плохая обзорность, и большая мертвая зона основного вооружения.

Удачный опыт первого боевого применения убедил даже самых пессимистически настроенных военных о необходимости подобного вида боевой техники, и было принято решение о запуске ШТ-1 в серию.
На июнь 1941 года, по разным источникам, было выпущено от 20 до 30 ШТ-1, все указанные образцы поступили в западные военные округа, но к началу войны не были достаточно освоены экипажами, также ощущался недостаток запчастей для новой техники, которая требовала большое количество различной электротехнической арматуры.
В ходе приграничного сражения лета 1941 года все достроенные ШТ-1 были потеряны. Однако некоторые из них успели “засветится” в боевых отчетах немецких войск.

Из доклада 14-й танковой дивизии Вермахта:
«…
Впервые в ходе кампании на Востоке, в этих сражениях мы столкнулись с новым типом боевых машин и ощутили полное превосходство 55-тонных шагающих танков… Наши танковые пушки 5см. KwK могли пробить броню только в уязвимых местах и на очень малых дистанциях (меньше 200м)… Броня наших танков не является препятствием для 15 см. бронебойных снарядов, и даже близкий разрыв фугасного снаряда часто приводил к пробитию брони осколками…Имеющиеся факты и, кроме того, впечатление, что русские знают о техническом превосходстве своих бронеходов, должны быть своевременно проработанны, чтобы избежать вреда, наносимого нашим танковым войскам… Борьба с русскими бронеходами и танками при помощи 8,8см зенитных орудий или 10см пушек не может быть достаточна сама по себе. Оба типа орудий весьма громоздки и в большинстве случаев уже бывают обнаружены, взяты под огонь и уничтожены еще при попытке выйти на огневую позицию…Для противодействия тяжелым русским танкам и бронеходам на рассмотрение выносятся следующие детализированные предложения:
Разработать наступательные виды вооружения для борьбы с тяжело-бронированными целями:

a) Помимо иных модернизаций, для скорейшего улучшения ситуации немедленно произвести копии 26-тонного танка, а также использовать захваченные неповрежденные 55-тонные русские бронеходы. Для каждого танкового полка нужна одна рота.
b) Создать 10-см самоходное противотанковое орудие. Не менее шести орудий нужны для каждого танкового полка.
c) Создать новый тип боеприпасов с улучшенной во много раз пробиваемостью.
d) Создать более мощную мину, которая бы выводила из строя 55-тонный бронеход. Как пример, четырех германских мин недостаточно для выхода из строя 55-тонного бронехода.

p-i-f.livejournal.com

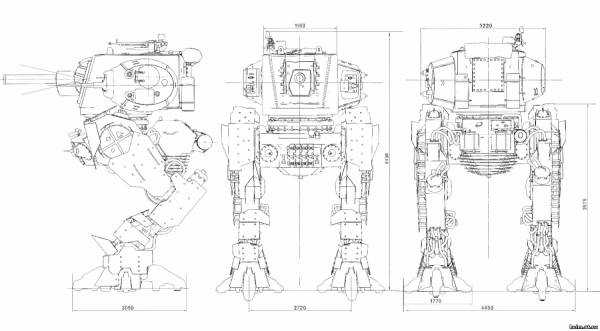

Советский шагающий танк ШТ-1

Разработки ШТ-1 начались еще до начала Второй мировой войны. Первая мировая, прозванная также «окопной войной», продемонстрировала неэффективность привычных пехотных прорывов и потребовала создания абсолютно нового типа наземной техники, способной без труда пересекать перепаханные взрывами поля, руины селений и разрушенные дороги. Такой техникой стал танк ШТ-1 – первая и единственная в мире модель шагающего штурмового орудия.

В апреле 1937 года автобронетанковое управление Красной Армии выдало заводу №184 тактико-технические требования на разработку “бронированной машины нового типа” с массой до 50 тонн, защищенной броней толщиной не менее 60-мм с возможностью установки различных типов вооружения. Предлагалась возможность установки, в зависимости от назначения боевой машины, 107-мм пушки, 122-мм гаубицы, или 152-мм гаубицы. Вспомогательное вооружение состояло из 45-мм пушки, крупнокалиберного пулемета в качестве зенитного вооружения и 20-мм танковой автоматической пушки.

Несмотря на всю сложность поставленной задачи, КБ завода удалось справиться с ней, и к апрелю 1939 года новая боевая машина, по заводской нумерации объект 104, вышла на заводские испытания.
В течение года машина проходила заводские испытания, выявившие большое количество недостатков, которые устранялись по мере их выявления

ЦАМО РФ, ф. 38 оп. 11356, д. 41 «Сведения военпреда ГАБТУ КА о выполнении заводом номер 184 заказа по изготовлению объекта 104»:
«Испытано пробегом 6 машин. В ходе испытаний выявились следующие дефекты :
а.) Замена дизель-мотора и электрогенератора по перегреву и малому давлению масла.
б.) Перегрев главного фрикциона.
в.) Ненадежная работа приводов наведения боковых башен.
г.) Высокая температура в боевом отделении.
д.) Неудовлетворительная работа механизмов гиростабилизации.»
В сентябре 1939 года, после устранения большей части дефектов, опытный образец об. 104, получивший во внутренней переписке новый индекс ШТ-1, был доставлен в Москву для показа членам правительства СССР и руководству КА.
Демонстрация новой боевой машины произвела большое впечатление на политическое и военное руководство страны, и было принято решение выпустить партию машин для войсковых испытаний.

Боевое крещение новые машины приняли во время советско-финской войны. ШТ-1, а также новые опытные танки Т-100 и СМК, были отправлены на фронт, где должны были пройти проверку в боевой обстановке. В последствии в документах индекс ШТ-1 был изменен на КВ, с целью дезинформации.

Отличавшийся крайне высокой проходимостью, ШТ-1 обладал почти полной неуязвимостью к действию противотанковых мин и ежей, а благодаря необычному внешнему виду, внушал страх и сеял панику в рядах вражеских пехотинцев. 152-мм гаубица позволяла с минимальным расходом снарядов поражать бетонные доты, при этом, броню боевого отделения снаряды финских 37-мм пушек не пробивали, также, в связи с большой высотой ШТ-1 бесполезны были и “коктейли Молотова”. Из недостатков была отмечена плохая обзорность, и большая мертвая зона основного вооружения.
Удачный опыт первого боевого применения убедил даже самых пессимистически настроенных военных о необходимости подобного вида боевой техники, и было принято решение о запуске ШТ-1 в серию.
На июнь 1941 года, по разным источникам, было выпущено от 20 до 30 ШТ-1, все указанные образцы поступили в западные военные округа, но к началу войны не были достаточно освоены экипажами, также ощущался недостаток запчастей для новой техники, которая требовала большое количество различной электротехнической арматуры.
В ходе приграничного сражения лета 1941 года все достроенные ШТ-1 были потеряны. Однако некоторые из них успели “засветится” в боевых отчетах немецких войск.

Из доклада 14-й танковой дивизии Вермахта:
«…
Впервые в ходе кампании на Востоке, в этих сражениях мы столкнулись с новым типом боевых машин и ощутили полное превосходство 55-тонных шагающих танков… Наши танковые пушки 5см. KwK могли пробить броню только в уязвимых местах и на очень малых дистанциях (меньше 200м)… Броня наших танков не является препятствием для 15 см. бронебойных снарядов, и даже близкий разрыв фугасного снаряда часто приводил к пробитию брони осколками…Имеющиеся факты и, кроме того, впечатление, что русские знают о техническом превосходстве своих бронеходов, должны быть своевременно проработанны, чтобы избежать вреда, наносимого нашим танковым войскам… Борьба с русскими бронеходами и танками при помощи 8,8см зенитных орудий или 10см пушек не может быть достаточна сама по себе. Оба типа орудий весьма громоздки и в большинстве случаев уже бывают обнаружены, взяты под огонь и уничтожены еще при попытке выйти на огневую позицию…Для противодействия тяжелым русским танкам и бронеходам на рассмотрение выносятся следующие детализированные предложения:
Разработать наступательные виды вооружения для борьбы с тяжело-бронированными целями:
a) Помимо иных модернизаций, для скорейшего улучшения ситуации немедленно произвести копии 26-тонного танка, а также использовать захваченные неповрежденные 55-тонные русские бронеходы. Для каждого танкового полка нужна одна рота.
b) Создать 10-см самоходное противотанковое орудие. Не менее шести орудий нужны для каждого танкового полка.
c) Создать новый тип боеприпасов с улучшенной во много раз пробиваемостью.
d) Создать более мощную мину, которая бы выводила из строя 55-тонный бронеход. Как пример, четырех германских мин недостаточно для выхода из строя 55-тонного бронехода.

 В начале войны немцам удалось захватить несколько пробных экземпляров, оставшихся без топлива и боеприпасов. Несмотря на то, что экипажи выполнили инструкцию и взорвали ручными гранатами свои машины, немцы смогли за несколько лет восстановить технику до рабочего состояния и она приняла участие в эпизодических боях. В немецкой армии трофейные ШТ-1 получили обозначение Pz.Kmpf.Lfr. 565®.
В СССР в связи с тяжелой ситуации на фронте и переездом военных предприятий на восток, было принято решение не возобновлять производство шагающих танков и сосредоточится на менее эффектных, но более эффективных, простых в производстве, освоении и обслуживании боевых машин с традиционном видом движителя.
После войны, вопрос о создании новых моделей шагающих танков поднимался несколько раз, но анализ современного поля боя, насыщенность боевых порядков войск орудиями высокой баллистики, танками, САУ, а также появление таких видов вооруженной борьбы как управляемые противотанковые ракеты, показал, что цели такой высоты легко обнаруживаются и поражаются в первую очередь. Также, первые испытания атомного оружия, в ходе которых один из прототипов ШТ-1 был установлен на Тоцком полигоне, показали высокую уязвимость шагающей конструкции к воздействию ударной волны в отличие от танков традиционного компоновки с их низким профилем. Кроме всего перечисленного, цена подобных боевых машин оказалась в 4-5 раз выше, чем цена гусеничного танка с аналогичной защищенностью и огневой мощью.
Три экземпляра предсерийной партии ШТ-1 были переданы США в рамках программы обмена разработками. Осенью 1941 года они были доставлены на Абердинский полигон и испытывались там в течении полутора месяцев. В качестве меры обеспечения секретности ШТ-1 во внутренней американской переписке были названы M35 Assault Tank.
Ниже приведены выдержки из отчета-доклада по испытаниям боевой бронированной машины нового типа.
«…
1. Броневой корпус
Выбор углов наклона броневых листов корпуса и башни указывает на превосходную снарядостойкость…
2. Вооружение
Огневое могущество значительно выше чем любого из наших танков и позволяет поражать практически все цели на поле боя, включая долговременные бетонные укрепления. Наряду с этим, дополнительное вооружение в виде 45-мм пушки обеспечивает высокую скорострельность при ведения огня по слабобронированным целям.
Дополнительные пулеметы надежны, очень простой конструкции, легко изготовляются и устанавливаются, также возможна замена пулеметов на пулеметы нашей конструкции..
3. Приборы прицеливания и наблюдения
Прицелы отличные, а смотровые приборы не отделаны, но весьма удовлетворительные. Общие пределы обзорности — хорошие.
4. Двигатель
Двигатель очень легок для своих размеров, так как большая часть деталей изготовлена из алюминия. Чувствуется стремление к компактности. Охлаждение двигателя не удовлетворяет требованиям наших (США) стандартов и если бы оно не компенсировалось самой конструкцией двигателя, то срок службы двигателя значительно бы сократился. Система воздушного запуска является дополнительным эффективным способом… Ее следует изучить как надежный вспомогательный метод запуска

ОБЩАЯ ОЦЕНКА ТАНКА ШТ-1
«Русский шагающий танк, танк новой конструкции, сложный для массового производства полуквалифицированной рабочей силой. Танк обладает хорошей эксплуатационной скоростью, незначительным сопротивлением качению, недостаточным удобством в обслуживании.Плохое охлаждение двигателя ограничивает способность действовать в широком температурном диапазоне. Расход горючего и смазочных масел неприемлемые, внутренних топливных баков хватает на 30-40 минут движения на максимальной скорости. Хороший запуск, надежный двигатель. Плохие воздухоочистители и охлаждение усложняют уход за танком.»
Для создания шагающего танка в игре разработчики War Thunder собирали информацию о нем в архивах по всему миру. Различные части ШТ-1, например, некоторые детали башни, были впоследствии обнаружены в проектах более поздних советских танков КВ-1, Т-26 и Т-60.

Спасибо

feldgrau.info

ШТ-1А — Global wiki. Wargaming.net

Внимание! Эта статья была опубликована 1 апреля 2013 года и является розыгрышем!

Прозвища в игре

Шатун, Шарик, Бутерброд

Общие данные

1 500 000  Цена

1500 HP Прочность

20 т Масса/пред. масса

330 м Обзор

525 м Дальность связи

Экипаж

1. Командир
2. Наводчик
3. Наводчик
4. Механик-водитель
5. Радист

Подвижность

600  Мощность двигателя

33.2  Удельная мощность

70 км/ч Max скорость

40  Поворотливость

Бронирование

70/70/70 мм Корпус (лоб/борт/корма)

90/75/452 мм Башня, рубка (лоб/борт/корма)

Вооружение

85 мм Д-5С (х2) Орудие

96 шт. Боекомплект

160/160/280 HP Урон

120/161/43 мм Бронепробиваемость

10  Скорострельность

15  Скорость

17.33  Скорость

-5…+5° Углы

-40…+80° Углы

Уровень боев

VIIVIIШТ-1А — шаротанк 7 уровня. Слабое вооружение и малый обзор компенсируются высокими ходовыми качествами и уникальным бронированием. Является предшественником шаротанка ШТ-2Т

Модули

	Орудие	Пробитие (мм)	Урон (HP)	Скорострельн. (выстр/мин)	Разброс (м/100 м)	Сведение (с)		Вес (кг)	Цена ()
III	76 мм Л-10	66/100/38	105/110/164	13,04	0,57	3,9		641	10 310
IV	76 мм Ф-34	86/102/38	110/110/156	14	0,46	3,3		1155	30 550
V	76 мм С-54	109/156/39	115/110/165	13,6	0,44	3,6		1390	41 480
VI	85 мм Д-5С	120/161/43	160/160/280	12	0,43	3,6		1500	61 530

	Башня	Броня (мм)	Поворот (гр/сек)	Обзор (м)		Вес (кг)	Цена ()
IV	Т-34 обр. 1940 г.	45/45/45	40	240	{{{Орудия}}}	3200	3 980
V	Т-34 обр. 1942 г.	52/52/45	49	300	{{{Орудия}}}	3900	10 000
VII	Т-34-85 расширенная	90/75/52	46	330	{{{Орудия}}}	7800	15 550

	Двигатель	Мощность (л. с.)	Вероятность пожара (%)		Вес (кг)	Цена ()
V	В-2	480	15	{{{Тип}}}	750	18 750
VI	В-2-34М	520	15	{{{Тип}}}	750	29 500
VIII	В-54К	600	12	{{{Тип}}}	750	58 000

	Ходовая часть	Макс. нагрузка (т)	Скорость поворота (гр/сек)	min		Вес (кг)	Цена ()
V	Ходовая ШТ-1А (баз.)	22	33			8 000
VII	Ходовая ШТ-1А (улучш.)	25	40			17 000

	Радиостанция	Дальность связи (м)		Вес (кг)	Цена ()
IV	9Р	325		80	1 980
VIII	9РМ	525		100	24 240

Совместимое оборудование

[[Файл:<value_unset_error>.png|link=Tank:Оборудование#<value_unset_error> |<value_unset_error> ]]



Совместимое снаряжение

[[Файл:<value_unset_error>.png|link=Снаряжение (WoT)#<value_unset_error> |<value_unset_error> ]]



ШТ-1А в игре

Исследование и прокачка

ШТ-1А исследуется на С-51 за 41000

• Улучшенная ходовая значительно повысит маневренность шаротанка и позволит установить топовые модули.
• Башни от Т-34-85 в виде спонсонов обладают лучшей бронёй и позволяют установить 85-мм орудия.
• 85-мм орудия обладают лучшими показателями, по сравнению с устаревшими 76-мм пушками.
• Топовый двигатель значительно повысит динамику шаротанка.
• Топовая радиостанция позволит поддерживать связь с союзниками на большей дистанции.

Боевая эффективность

Шаротанк ШТ-1А — уникальная боевая машина. Его главными достоинствами являются высокие ходовые качества и уникальная броня. Литая броня часто заставляет вражеские снаряды рикошетировать. Корма танка бронирована так же, как и лоб, что тоже повышает живучесть машины. Уязвимыми точками являются борта шаротанка (из-за недостаточного наклона бронелистов) и орудийные спонсоны. Благодаря этому часто используется стандартный манёвр: выдвинуться на передовую позицию, сразу развернуться кормой к противнику. Далее — по ситуации: если силы неравны, быстро набрать скорость и убежать к своим. Обычный танк, как правило, не может быстро отойти, ведь ему придётся подставить слабозащищённую корму.

В бою шаротанк может выполнять широкий круг задач: разведка, прорыв по флангу и уничтожение вражеских САУ, отвлечение противников. Слабое и неточное вооружение не позволяет оказывать полноценную поддержку союзникам, поэтому важно постоянно находиться в движении. Это позволит отвлечь противника и сковать его действия. При грамотной постановке корпуса и так называемых «танцах» корпусом, ШТ-1А может принимать урон без тяжких последствий для себя.

Достоинства:

• высокие ходовые качества мобильность;
• круговая рикошетная броня;
• 2 орудия;
• сбитие гусеницы приводит не к остановке, а лишь к замедлению шаротанка..

Недостатки:

• слабое вооружение;

• долгое сведение;

• посредственный обзор.


Экипаж

Выбор навыков осуществляется по принципу усиления достоинств.

• Командир. Шестое чувство как светляку. Ремонт важен всегда, опять же как светляку. Мастер на все руки — критовать наводчика будут часто за счет башни-болванки.
• Наводчик. Изначально ремонт, затем Снайпер — увеличенный шанс нанести критическое повреждение, увеличение вдвое за счет орудий.
• Наводчик. Параллельно первому изучать опять же ремонт, затем плавный поворот башни — для уменьшения разброса.
• Мехвод. Виртуоз в качестве существенной прибавки к высокой маневренности. Плавный ход для стрельбы на ходу. Короля бездорожья изучать по остаточному принципу.
• Радист. Ремонт, радиоперехват, изобретатель — стандартная схема.

Так все всему экипажу третьим навыком изучать Боевое братство, дающее 5 % к основному умению. Маскировка на этом танке ввиду большой высоты практически бесполезна, тем более он немного выше всех кустов, и некоторых деревьев.

Оборудование, снаряжение и боекомплект

У ШТ-1А боекомплект составляет 96 снарядов. Загрузить в орудия можно равное количество снарядов — 48. Наиболее оптимальным будет выбор 70 бронебойных и 26 подкалиберных — они дешевые, всего по 1200.

Из оборудования брать досылатель — стандартный модуль. Подбой сильно продлит жизнь шаротанку, т.к. бронебойными снарядами пробить его трудно. Последним идет вентиляция, дающая бонус к навыкам экипажа.

Снаряжение так же стандартно. Аптечка, ремкоплект, регулятор оборотов. Огнетушитель не нужен, танк горит очень редко.

Оценка ШТ-1А

• Защитник — за высокую скорость, позволяющую вернуться на базу и сбить захват
• Стальная стена — за уникальную круговую броню
• Поддержка — за малый разовый урон орудий

Историческая справка

Поиск и творчество продолжались даже тогда, когда, казалось бы, придумывать что-то радикально новое не было смысла. Например, к сороковым годам прошлого века «классическая» концепция танка уже сформировалась. Гусеничный ход, установка вооружения во вращающейся башне, компоновка внутреннего пространства боевой машины — всё это стало более или менее общепринятым стандартом.

По какой причине проект танка военного инженера третьего ранга Н. М. Вострецова не угодил в мусорную корзину.

В мае 1940 года Николай Вострецов представил в изобретательскую комиссию ЦКО проект среднего танка, условно названного «Шар». Конструкция машины была крайне необычной: её корпус имел почти шарообразную форму, в качестве движителя предполагалось использовать две гибких ленты из металлических и резиновых элементов, оснащённых шипами для лучшего сцепления с грунтом. По замыслу конструктора, «Шар» должен был оснащаться 76-мм орудием в специальной надстройке в верхней части корпуса. Машину предполагалось приводить в движение спаркой из карбюраторных двигателей М-17, аналогичных тем, которые устанавливались на БТ-7.

В апреле 1941 года была готова к испытаниям ходовая модель «Шара», изготовленная из неброневой стали. Она довольно существенно отличалась от первоначального проекта. Во-первых, использование ленты было признано нецелесообразным. Вместо неё танк получил две широкие гусеницы, охватывавшие его по окружности. Гусеницы натягивались на обода и при необходимости могли быть демонтированы. Без них танк сохранял способность к передвижению, теряя в проходимости и маневренности. Впрочем, как раз этот недостаток можно было считать незначительным. Куда более важным являлось то обстоятельство, что «Шар» не терял подвижности при сбитых гусеницах, в отличие от танков «стандартной» компоновки.

Изменилась схема вооружения танка. Наверху вместо орудийной надстройки была установлена пулемётная башенка, очень похожая на ту, которая использовалась на среднем танке Т-28. В неё должен был монтироваться спаренный пулемёт ДТ. А вот по бокам машины установили орудийные спонсоны под 76-мм орудие Л-10. Таким образом, утрата возможности вести круговую стрельбу из пушки была компенсирована удвоением огневой мощи. С учётом того, что маневренность «Шара» была чрезвычайно высокой, осуществить доворот корпуса для направления на цель не представляло большой трудности.

Очень остроумно была выполнена система равновесия. Вообще говоря, «Шар» на ходу был достаточно устойчив: работал принцип гироскопа. Однако на поворотах, при резких остановках и других быстрых манёврах существовала опасность его опрокидывания. Чтобы этого избежать, Вострецов разработал балластную систему, представлявшую собой маятник массой 4 тонны, подвешенный под днищем машины. Верхняя часть маятника крепилась к свободно закреплённому полу боевого отделения, всегда находившемуся в горизонтальном положении, как бы ни накренился танк. Её два балансира меньшей массы находились в спонсонах. Суммарно конструкция работала достаточно надёжно.

Вместо карбюраторных двигателей на «Шаре» было решено использовать дизель В-2, признанный инженерами более оптимальным вариантом.

Ходовые испытания показали, что танк действительно ведёт себя на местности хорошо. Он был лёгок в управлении, крутился на месте, как волчок, и лихо проходил препятствия в виде оврагов, рвов и окопов. При большом разгоне танк мог буквально заскочить на эскарп высотой до 1,2 метра.

С другой стороны, проявилось много недостатков. Обода движителя оказались склонными к быстрой деформации из-за стали неподходящей марки; вентиляционная система работала плохо, так что боевое отделение быстро наполнялось дымом. Подвижный пол танка был склонен к заклиниванию в самых неудачных положениях. Тем не менее, «Шар» был рекомендован к дальнейшим испытаниям и получил индекс ШТ-1А.

Ссылки

Ресурсы World of Tanks

wiki.wargaming.net

Худший американский танк Второй мировой войны Т-16 » Военное обозрение

Какой из американских танков времен Второй Мировой войны был самым плохим? Если ограничиться только теми танками, что серийно выпускались и применялись в боях, то скорее всего таковым можно назвать легкий танк Т-16. Вряд ли большинство читателей сможет уверенно даже распознать Т-16. Его служба в американской армии была столь коротка и даже позорна, что он обычно едва упоминается в большинстве официальных историй развития танков США в годы Второй Мировой войны.

Танк запасной танковой роты 138-го пехотного полка □коло Форт Гленн. Умчан. Аляска, 1942.

В ОТЛИЧИЕ от почти всех прочих танков армии США того времени, легкий танк Т-16 был разработан фирмой Мармон-Харринггон (Marmon Herrington] не на основе требований армии США. Он был создан в частном порядке и предназначался для коммерческого экспорта. Фирма Мармон-Харрингтон была наиболее известна в то время своими коммерческими грузовиками и в 1930-х начала проектировать легкие танки для экспорта, в том числе и CTVL, предназначенный первоначально для Мексики. Немного позднее один CTL-3 был приобретен корпусом морской пехоты США для проведения испытаний. Это не был танк в полном смысле этого слова и напоминал, скорее увеличенную танкетку. Улучшенная модель CTL-3M также был построен для морской пехоты США и помог сформировать базу для более позднего Т-16.

В 1940 армия Королевской Голландской Вест-Индии (KNIL: Koninklijk Nederlaris Indisch Leger) начала программу обширной модернизации своего вооружения. KNIL относилась к голландским вооруженным силам, призванным защитить нефтяные богатства голландской Вест-Индии (которая входит сегодня в состав Индонезии). KNIL была отделена от армии Голландии и чаще всего заказывала себе вооружение самостоятельно. Когда война на Тихом океане стала неизбежной, KNIL решила реорганизовать свои четыре механизированные бригады и позднее увеличить их количество до шести. Эти новые боевые единицы требовали значительного количества новых транспортных средств, в том числе грузовиков, тягачей и танков. Голландия не была способна выпустить такое количество техники самостоятельно, тем более, что с войной, уже окружавшей Европу, не было никакой возможности доставить ее оттуда. Единственным источником такой поставки могли быть только Соединенные Штаты, но их танковые заводы были тоже заняты спешным оснащением американской армии и первыми договорами поставок по ленд-лизу. Так что KNIL была вынуждена обратиться к тем фирман, которые не были связаны договорами о поставке боевой техники армии США. Мармон-Харрингтон подходила для этого идеально, так как могла обеспечить весь спектр транспортных средств и необходимого оборудования на коммерческой основе.

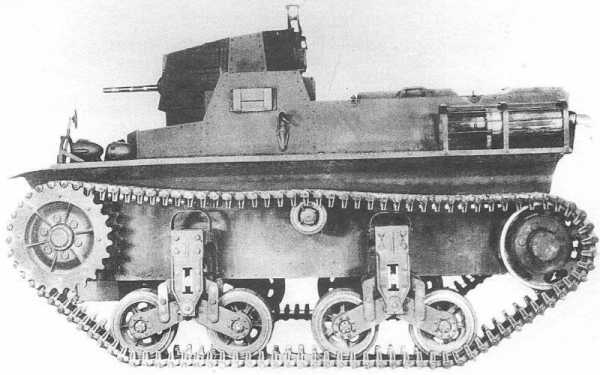

Танк Т-16 вид слева.

Общие виды легкого танка Т-16.

В 1940 KNIL заказала 600 танков, в том числе легкие двухместные CTLS-4TAC, CTLS-4TAY, трехместные CTMS-ITBI и средние четырехместные MTLS-IGM. Было решено сформировать в каждой бри гаде два танковых батальона с общим количеством 90 танков. По азиатским меркам это были огромные военные по­ставки, начало которых приходилось на май 1941. Из указанных четырех типов первыми должны были поставляться CTLS-4. Как уже упоминалось раньше, эти машины были развитием CTL-3. наибольшим отличием от которых было наличие пулеметной башни. По не вполне понятным причинам CTLS-4 строился в двух вариантах, являвшихся как бы зеркальным отражением друг друга. CTLS-4TAC имели водительское место слева, a CTLS-4TAY — справа. По всей вероятности это объяснялось тем, чтобы иметь возможность предлагать танк разным странам с водителем на той же стороне, как он располагался на гражданских автомобилях. Поскольку многие страны тихоокеанского региона приняли британское правило левостороннего движения, CTLS-4TAY мог поставляться им, в то время как другие страны могли выбрать CTLS-4TAC.

В результате контакта проектировщиков с Управлением Снабжения Армии США, для CTLS-4 рекомендовали подвеску на вертикальных витых пружинах, уменьшенную копию той, что пошла для нового легкого танка МЗ. Но CTLS-4 был много меньше и потому был вооружен только одним пулеметом Браунинга калибра .30 (7,62-мм) в башне и еще двумя в корпусе. Проектирование и производство CTLS-4 затянулось и вместо того, чтобы быть готовым к маю 1941 г., первые танки до начала войны с Японией в голландскую Вест-Индию так и не прибыли.

Колонна легких танков Мармон — Харрингто н голландской морской пехоты на о-в Суринам.

Японцы начали вторжение в богатые нефтью земли Вест-Индии в январе 1942 г. В середине февраля 1942 г. первые легкие танки CTLS-4 фирмы Мармон-Харрингтон были поставлены на остров Яна, общим числом чуть более 20 шт. Танки прибыли без боеприпасов для пулемета, которые позднее были получены из военно-воздушных сил, использовавших пулеметы калибра .30, вместо 7,92-мм, использовавшихся в армии Европы. Новые танки имели массу недостатков. Например, гнездо зажигания располагалось па брандмауэре позади водителя, и когда он оперировал рычагами управления, он часто ударял эту кнопку, отключая мотор. К 27 февраля первые семь обученных экипажей были сведены в импровизированный танковый взвод под командованием лейтенанта Кристиана (Christian). Это произошло всего за день до нападения японских сил на остров Ява, уже захвативших многие другие земли Вест-Индии. Взвод Кристиана совершил марш через горы севернее Бандоенг (Bandoeng) и атаковал разворачивающиеся японские силы возле города Соебанг (Soebang) 2 марта 1942 г. Несмотря на то, что первоначально наметился успех, танки, будучи изолированными от голландской пехоты, понесли потери 5 танков из 7, и были в конечном счете отозваны. Силы KNIL на острове Ява сдались несколькими днями позднее — 8 марта 1942 г. Японцы оккупировали остров и нашли несколько исправных легких танков CTLS-4 и примерно дюжина их была со временем доведена до боеспособного состояния. В 1945 г. некоторые из них были переданы националистической Индонезийской Независимой Армии и использовались в боях против Британских вооруженных сил, высадившихся на острове Ява для установления союзнического управления.

Редкий кадр танка Mapмн-Харрингтон CTLS-4TAC в боевых действиях. 1945.

После краха KNIL и Голландской Вест-Индии в марте 1942, следующей целью Японии, как ожидалось, будут Новая Гвинея и Австралия. В начале марта, управление войск США, отклонило голландские требования и занялись укреплением Австралии. 102 CTLS-4 прибыли в Австралию в апреле и еще 47 в мае 1942, составив в общем 149 танков. Они использовались прежде всего для обучения. Они постепенно списывались в резерв, так как началось поступление более современных танков и двигатели CTLS-4 начали использовать для оснащения катеров.

К лету 1942 г., дополнительные танки Мармон-Харрингтон вышли из ворот завода. Так как все они официально принадлежали голландскому правительству в изгнании, некоторые из них поступили для обеспечения боевых частей заграничных колоний, в том числе и тех, что действовали под управлением Германии и Японии. Всего Голландской Вест-Индии было поставлено 89 танков, включая Суринам, Гвиану (73) и Голландские Антиллы, изолированные участки Аруба (7) и Кюрасао (9). Среди них были 39 легких CTLS-4, 30 CTMS-ITBI и 19 средних MTLS-1G14. В Суринаме был сформирован батальон танков в Парама­рибо под командованием лейтенанта Королевских Голландских морских пехотинцев Арендой. Некоторые вошли в развернутую позднее Воздушную Армию США в Зандерии. Они эксплуатировались до 14 февраля 1945, когда их штаты были пересмотрены. Том временем Голландская Вест-Индия была освобождена и вовлечена в борьбу с Индонезийскими сепаратистами. В 1946 г. 17 легких танков CTLS-4 были поставлены на остров Ява. Они нуждались в ремонте и использовались очень ограниченно, даже после попытки их восстановления в 1947 г.

Поставки танков Marmon Herrington в 1941-45
Тип	Ява	Суринам	Amba	Кюрасао	Австралия	Армия США ленд-лиз		Всего
CTLS-4 легкий	24	26	6	7	149	240	—	452
CTMS-1TBI легкий		28	1	2	—	1	30	62
MTLS-1G14 средний	—	19	—	—	—	2	—	21
Всего	24	73	7	9	149	243	30	535

Следом за Голландией, Армия США была следующим кандидатом на получение остающихся танков Мармон-Харрингтон. Но к тому времени в США уже имелся более совершенный легкий танк МЗ. 240 танков CTLS-4 предлагалось Китаю и эта передача была предварительно одобрена. Однако в середине 1942 г. китайский офицер связи, генерал Пе Кианг, сообщил ведомству США, что Китай не испытывает недостаток в танках. Причины этого полностью не ясны. В любом случае управление США имело теперь более 250 легких танков типа CTLS-4. В июне 1942 т. Армия США решила взять большинство из них для ограниченной охранной службы. 23 июля 1942 г. Управление Вооружений приняло их для ограниченного использования и обозначило CTLS-4TAY как легкий танк Т-14, a CTLS-4TAC как легкий танк Т-16.

Капитан Джозеф Флетч и сержант Суини запасной танковой роты 138-го пехотного полка около форт Гленн, Умнак, Аляска, 1942.

Подавляющее большинство из них поступило в штат Аляска, а также на Алеуты, чтобы встретить возможное японское вторжение сюда. Некоторые остались в Калифорнии в составе сил самообороны для защиты побережья от вторжения. Поставки включали штат Аляска — 145, Северо-Западный сектор — 25, Северо-Западный Сектор/Калифорния — 19, Южный сектор/Калифорния — 25, Бермуды — 5,1 , Солт Сент-Мери — 17. Японцы оккупировали остров Киска и Атту в Алеутской гряде в июне 1942.

В результате было сформировано несколько танковых рот из легких танков Т-14 и Т-16 и были посланы в базы США на Алеутских островах. 138-й пехотный полк на Умнак был поддержан такой ротой. Японцы высадились здесь имея горстку легких танков «тип 95 Ха-Го», и это был единственный факт боевого применении вражеских танков на американской земле. Как известно, никакие американские танки, в том числе и «Мармон-Харрингтон» не применялись в то время, когда США вновь отвоевывали острова Киска и Атту из-за отвратительной почвы на побережье. Возможно, наиболее известной среди этих подразделений была 602-я отдельная танковая рота на острове Умнак, которая поддерживала 135-й пехотный полк национальной обороны Миссури. Это подразделение часто фотографировалось и большинство фотографий Т-16-ых в армии США относятся именно к этому подразделению. Рота была сформирована из роты Б, 35-й танковой роты национальной гвардии Миссури и предполагалось, что она войдет в 194-й батальон легких танков, который вступил в бой на Филиппинах в 1941-42. Однако рота осталась на территории штата возможно поэтому, что в то время для неё просто не хватило танков.

Американские экипажи не любили танки Мармон-Харрингтон. Отчет управления снабжения в ноябре 1942 г. подчеркивает, что каждый отдельно взятый танк терпел аварию в эксплуатации в течение первых 100 часов работы. Часть этих проблем снималось обучением, поскольку многие из этих машин эксплуатировались не подготовленными танкистами, а любым доступным личным составом. В тоже время голландцы и австралийцы находили эти танки достаточно удовлетворительными, так как голландцы почти три года эксплуатировали их в Джунглях Суринама. 20 ноября 1942 г. управление снабжения приказало, чтобы все легкие танки Т-14 и Т-16 были сняты с вооружения и списаны. Наибольшее количество танков этого вида были списаны в 1943.
Управление снабжения отправило на Абердинский полигон один легкий танк CTMS-1TB1 и два средних MTLS-1G14 для испытаний уже в феврале-мае 1943. В одном из сохранившихся отчетов они именуются как «полностью ненадежный с механическими и структурными дефектами, маломощный и снабженный слабым вооружением». Хоть эти танки и были оценены как непригодные для службы в Армии США, они нашли некоторый сбыт не только в Голландской Вест-Индии. Так тридцать легких танков CTMS-1TBI предлагались отдельным странам Южной Америки по программе ленд-лиза. Это Куба (8), Эквадор (12), Гватемала (6) и Мексика (4). Эквадор после списания Мармон-Харринпонов получил в 1944 легкие танки М3А1. Некоторые из Гватемальских танков пережили 1990 и три из них продавались американскому коллекционеру. Но насколько известно, ни один из CTLS-4 наиболее общего вида не сохранился целиком, хотя вполне возможно, что имеются их останки в необитаемых углах Суринама, или Алеутских островов.

Технические Данные
Характеристика	Легкий танк Т-16 (CTLS-4TAC)
Экипаж	2
Длина	11 футов 6 дюймов	3505 мм
Ширина	6 футов 10 дюймов	2100 мм
Высота	6 футов 11 дюймов	21 10 мм
Клиренс	18 дюймов	— 458 мм
Сухой вес	15,800 фунтов	— 7200 кг
Толщина брони
лоб	1 дюйм	? 25,4 мм
борта	1/2 -7/16 дюймов — 12,7	11,11 мм
корма	7/16 дюймов ~	11,11 мм
башня	1/2 дюйма	— 12,7 мм
Крыша	1/4дюйма	— 6,9 мм
Ширина трака	12 дюймов	— 305 мм
Track pitch	3 дюйма	— 76 мм
Емк. Топливного бака 47 галлонов
Трансмиссия	Скользящая муфта.
	управляемый дифференциал
КПП	5 вперед, 1 назад
Двигатель	124лс Hercules WXLC-3 404 куб. дюйма
	6-цилиндровый бензиновый
Макс, скорость	31 миль/час
Вооружение	3 х пулемета Браунинг кал. .30 (7,62)
Вращение башни	240°
БК, патронов	6000 шт

topwar.ru

Шагающий танк РККА ШТ-1 — 19 Января 2016 — История

Шагающий танк РККА или «Объект 104»   Разработки ШТ-1 начались еще до начала Второй мировой войны. Первая мировая, прозванная также «окопной войной», продемонстрировала неэффективность привычных пехотных прорывов и потребовала создания абсолютно нового типа наземной техники, способной без труда пересекать перепаханные взрывами поля, руины селений и разрушенные дороги. Такой техникой стал танк ШТ-1 – первая и единственная в мире модель шагающего штурмового орудия.   В апреле 1937 года автобронетанковое управление Красной Армии выдало заводу №184 тактико-технические требования на разработку “бронированной машины нового типа” с массой до 50 тонн, защищенной броней толщиной не менее 60-мм с возможностью установки различных типов вооружения. Предлагалась возможность установки, в зависимости от назначения боевой машины, 107-мм пушки, 122-мм гаубицы, или 152-мм гаубицы. Вспомогательное вооружение состояло из 45-мм пушки, крупнокалиберного пулемета в качестве зенитного вооружения и 20-мм танковой автоматической пушки.   Несмотря на всю сложность поставленной задачи, КБ завода удалось справиться с ней, и к апрелю 1939 года новая боевая машина, по заводской нумерации объект 104, вышла на заводские испытания.   В течение года машина проходила заводские испытания, выявившие большое количество недостатков, которые устранялись по мере их выявления.     Сохранившиеся чертежи «Объект 104»     ЦАМО РФ, ф. 38 оп. 11356, д. 41 «Сведения военпреда ГАБТУ КА о выполнении заводом номер 184 заказа по изготовлению объекта 104»:   «Испытано пробегом 6 машин. В ходе испытаний выявились следующие дефекты : а.) Замена дизель-мотора и электрогенератора по перегреву и малому давлению масла. б.) Перегрев главного фрикциона. в.) Ненадежная работа приводов наведения боковых башен. г.) Высокая температура в боевом отделении. д.) Неудовлетворительная работа механизмов гиростабилизации.» В сентябре 1939 года, после устранения большей части дефектов, опытный образец об. 104, получивший во внутренней переписке новый индекс ШТ-1, был доставлен в Москву для показа членам правительства СССР и руководству КА.   Демонстрация новой боевой машины произвела большое впечатление на политическое и военное руководство страны, и было принято решение выпустить партию машин для войсковых испытаний.     ШТ-1 после испытаний     Боевое крещение новые машины приняли во время советско-финской войны. ШТ-1, а также новые опытные танки Т-100 и СМК, были отправлены на фронт, где должны были пройти  проверку в боевой обстановке. В последствии в документах индекс ШТ-1 был изменен на КВ, с целью дезинформации.     Наступление советский войск. 1941     Отличавшийся крайне высокой проходимостью, ШТ-1 обладал почти полной неуязвимостью к действию противотанковых мин и ежей, а благодаря необычному внешнему виду, внушал страх и сеял панику в рядах вражеских пехотинцев. 152-мм гаубица позволяла с минимальным расходом снарядов поражать бетонные доты, при этом, броню боевого отделения снаряды финских 37-мм пушек не пробивали, также, в связи с большой высотой ШТ-1 бесполезны были и “коктейли Молотова”. Из недостатков была отмечена плохая обзорность, и большая мертвая зона основного вооружения.     ШТ-1 форсируют реку     Удачный опыт первого боевого применения убедил даже самых пессимистически настроенных военных о необходимости подобного вида боевой техники, и было принято решение о запуске ШТ-1 в серию.   На июнь 1941 года, по разным источникам, было выпущено от 20 до 30 ШТ-1, все указанные образцы поступили в западные военные округа, но к началу войны не были достаточно освоены экипажами, также ощущался недостаток запчастей для новой техники, которая требовала большое количество различной электротехнической арматуры.   В ходе приграничного сражения лета 1941 года все достроенные ШТ-1 были потеряны. Однако некоторые из них успели “засветится” в боевых отчетах немецких войск.   Из доклада 14-й танковой дивизии Вермахта: «… Впервые в ходе кампании на Востоке, в этих сражениях мы столкнулись с новым типом боевых машин и ощутили полное превосходство 55-тонных шагающих танков… Наши танковые пушки 5см. KwK могли пробить броню только в уязвимых местах и на очень малых дистанциях (меньше 200м)… Броня наших танков не является препятствием для 15 см. бронебойных снарядов, и даже близкий разрыв фугасного снаряда часто приводил к пробитию брони осколками…Имеющиеся факты и, кроме того, впечатление, что русские знают о техническом превосходстве своих бронеходов, должны быть своевременно проработанны, чтобы избежать вреда, наносимого нашим танковым войскам… Борьба с русскими бронеходами и танками при помощи 8,8см зенитных орудий или 10см пушек не может быть достаточна сама по себе. Оба типа орудий весьма громоздки и в большинстве случаев уже бывают обнаружены, взяты под огонь и уничтожены еще при попытке выйти на огневую позицию…Для противодействия тяжелым русским танкам и бронеходам на рассмотрение выносятся следующие детализированные предложения:   Разработать наступательные виды вооружения для борьбы с тяжело-бронированными целями:   a) Помимо иных модернизаций, для скорейшего улучшения ситуации немедленно произвести копии 26-тонного танка, а также использовать захваченные неповрежденные 55-тонные русские бронеходы. Для каждого танкового полка нужна одна рота. b) Создать 10-см самоходное противотанковое орудие. Не менее шести орудий нужны для каждого танкового полка. c) Создать новый тип боеприпасов с улучшенной во много раз пробиваемостью. d) Создать более мощную мину, которая бы выводила из строя 55-тонный бронеход. Как пример, четырех германских мин недостаточно для выхода из строя 55-тонного бронехода. »…   В начале войны немцам удалось захватить несколько пробных экземпляров, оставшихся без топлива и боеприпасов. Несмотря на то, что экипажи выполнили инструкцию и взорвали ручными гранатами свои машины, немцы смогли за несколько лет восстановить технику до рабочего состояния и она приняла участие в эпизодических боях. В немецкой армии трофейные ШТ-1 получили обозначение  Pz.Kmpf.Lfr. 565®.     Захваченный поезд с «бронеходами». Лето 1941     В СССР в связи с тяжелой ситуацией на фронте и переездом военных предприятий на восток, было принято решение не возобновлять производство шагающих танков и сосредоточится на менее эффектных, но более эффективных,  простых в производстве,  освоении и обслуживании боевых машин с традиционном видом движителя.   После войны, вопрос о создании новых моделей шагающих танков поднимался несколько раз, но анализ современного поля боя, насыщенность боевых порядков войск орудиями высокой баллистики, танками, САУ, а также появление таких видов вооруженной борьбы как управляемые противотанковые ракеты, показал, что цели такой высоты легко обнаруживаются и поражаются в первую очередь. Также, первые испытания атомного оружия, в ходе которых один из прототипов ШТ-1 был установлен на Тоцком полигоне,  показали высокую уязвимость шагающей конструкции к воздействию ударной волны в отличие от танков традиционного компоновки с их низким профилем. Кроме всего перечисленного, цена подобных боевых машин оказалась в 4-5 раз выше, чем цена гусеничного танка с аналогичной защищенностью и огневой мощью.   Три экземпляра предсерийной партии ШТ-1 были переданы США в рамках программы обмена разработками. Осенью 1941 года они были доставлены на Абердинский полигон и испытывались там в течении полутора месяцев. В качестве меры обеспечения секретности ШТ-1 во внутренней американской переписке были названы M35 Assault Tank.   Ниже приведены выдержки из отчета-доклада по испытаниям боевой бронированной машины нового типа.   «… 1. Броневой корпус Выбор углов наклона броневых листов корпуса и башни указывает на превосходную снарядостойкость… 2. Вооружение Огневое могущество значительно выше чем любого из наших танков и позволяет поражать практически все цели на поле боя, включая долговременные бетонные укрепления. Наряду с этим, дополнительное вооружение в виде 45-мм пушки обеспечивает высокую скорострельность при ведения огня по слабобронированным целям. Дополнительные пулеметы надежны, очень простой конструкции, легко изготовляются и устанавливаются, также возможна замена пулеметов на пулеметы нашей конструкции.. 3. Приборы прицеливания и наблюдения Прицелы отличные, а смотровые приборы не отделаны, но весьма удовлетворительные. Общие пределы обзорности — хорошие. 4. Двигатель Двигатель очень легок для своих размеров, так как большая часть деталей изготовлена из алюминия. Чувствуется стремление к компактности. Охлаждение двигателя не удовлетворяет требованиям наших (США) стандартов и если бы оно не компенсировалось самой конструкцией двигателя, то срок службы двигателя значительно бы сократился. Система воздушного запуска является дополнительным эффективным способом… Ее следует изучить как надежный вспомогательный метод запуска …».     Немецкие войска на марше       ОБЩАЯ ОЦЕНКА ТАНКА ШТ-1   «Русский шагающий  танк, танк новой конструкции, сложный для массового производства полуквалифицированной рабочей силой. Танк обладает хорошей эксплуатационной скоростью, незначительным сопротивлением качению, недостаточным удобством в обслуживании.Плохое охлаждение двигателя ограничивает способность действовать в широком температурном диапазоне. Расход горючего и смазочных масел неприемлемые, внутренних топливных баков хватает на 30-40 минут движения на максимальной скорости. Хороший запуск, надежный двигатель. Плохие воздухоочистители и охлаждение усложняют уход за танком.»     Авторы статьи собирали информацию о нем в архивах по всему миру. Различные части ШТ-1, например, некоторые детали башни, были впоследствии обнаружены в проектах более поздних советских танков КВ-2, Т-26 и Т-60.

helm.at.ua

Опытный танк Т-34-85 образца 1960 года «Объект 135» » Военное обозрение

История создания

Танк Т-34-85 образца 1960 года является усовершенствованной моделью танка Т-34-85 образца 1944 года. Т-34-85 периода Великой Отечественной войны, разработали в конструкторском бюро горьковского завода №112 «Красное Сормово». Руководил разработкой главный конструктор завода Крылов В.В. Впоследствии техдокументацию на машину утвердил головной завод №183 в Нижнем Тагиле (главный конструктор – Морозов А.А.). 23 января 1944 года постановлением ГКО №5020 танк приняли на вооружение Красной Армии. Производство данных танков велось на заводах №112 «Красное Сормово», №174 (Омск) и №183 в период с марта 1944 по декабрь 1946 гг. В послевоенный период заводами было выпущено 5742 танка.

В 1947 году машине было присвоено заводское обозначение «Объект 135». В 1950-х годах она неоднократно модернизировалась. Мероприятия по модернизации производились на заводах капремонта Минобороны СССР. Данные мероприятия (целью которых были улучшение технических и боевых характеристик, повышение надежности агрегатов и узлов танка, удобства обслуживания) разработали ВНИИ-100 и ЦЭЗ №1 по заданию ГБТУ. Окончательная отработка чертежно-технической документации по модернизации, утвержденной в 1960 году, выполнило под руководством главного конструктора Карцева Л.Н. конструкторское бюро завода №183 (Нижний Тагил). Танк Т-34-85 образца 1960 года имел классическую схему общей компоновки, экипаж – пять человек. Внутреннее оборудование размещалось в 4-х отделениях: трансмиссионном, моторном, боевом и управления. Бронекорпус, башня, вооружение, ходовая часть, трансмиссия и силовая установка по сравнению с Т-34-85 образца 1944 года не претерпели существенных изменений.

Компоновка и оборудование

В отделении управления размещались пулеметчик (справа) и механик-водитель (слева), пулемет ДТМ установленный в шаровой установке, органы управления танком, контрольно-измерительные приборы, два ручных огнетушителя, два баллона со сжатым воздухом, аппарат ТПУ, а также ЗИП и часть боекомплекта. Механик-водитель входил в машину через люк, который располагался в верхнем лобовом листе бронекорпуса и закрывался броневой крышкой. Крышка люка механика-водителя оснащалась двумя смотровыми приборами, служивших для увеличения горизонтального угла обзора (были развернуты в сторону бортов корпуса). Для наблюдения за местностью и дорогой в темное время суток у механика-водителя имелся прибор ночного видения БВН. Комплект БВН состоял из самого прибора, высоковольтного блока питания, фары ФГ-100 имеющей инфракрасный фильтр и ЗИП. Прибор БВН и ЗИП к нему в нерабочем положении хранились в укладочном ящике, располагавшемся за сиденьем водителя на первом ящике боеукладки. В носовой части корпуса на кронштейне крепился дополнительный оптический элемент, имеющий инфракрасный фильтр.

Прибор БВН при использовании монтировался в съемном кронштейне, который устанавливался на бонках, приваренных с правой стороны люка к верхнему лобовому листу (при этом крышка люка была открыта). Блок питания прибора устанавливался на кронштейне, внутри танка на левом борту, на правом борту корпуса – фара ФГ-100 имеющая инфракрасный фильтр. С левой ФГ-102 снимали оптический элемент и светомаскировочную насадку, а вместо них использовали оптический элемент имеющий инфракрасный фильтр. Перед сиденьем пулеметчика в днище отделения управления имелся запасный люк, который закрывался откидывавшейся вниз броневой крышкой (использовалась одна петля).

В боевом отделении, которое занимало среднюю часть корпуса и внутренний объем башни, находились вооружение танка с механизмами наводки и прицельными приспособлениями, приборы наблюдения, средства связи и часть боекомплекта, а также рабочие места, командира танка и наводчика – слева от пушки, заряжающего — справа. На крыше башни над сиденьем командира располагалась невращающаяся командирская башенка. Боковые стенки башенки имели пять смотровых щелей (защищены стеклами), которые обеспечивали командиру круговой обзор. В крыше башенки имелся входной люк, закрывавшийся бронекрышкой. В поворотном основании люка устанавливался смотровой прибор ТПКУ-2Б или ТПК-1. В крыше башни над рабочими местами наводчика и заряжающего устанавливалось по одному перископическому поворотному прибору МК-4. Для посадки экипажа кроме входного люка, имеющегося в командирской башенке, использовался люк, выполненный над рабочим местом заряжающего в правой части крыши башни. Люк закрывался при помощи откидной броневой крышкой на одной петле.

У левого борта в боевом отделении танка монтировался котел форсуночного подогревателя, который был включен в систему охлаждения двигателя. За боевым отделением располагалось моторное отделение. Их разделяла съемная перегородка. В моторном отделении размещались двигатель, четыре аккумуляторные батареи и два радиатора. В левом несъемном и верхнем съемном листах выполнили вырез для доступа к нагнетателю подогревателя, закрывающегося кожухом. В дверце бокового листа имелось окно для патрубков подогревателя. В кормовой части корпуса находилось трансмиссионное отделение, отделенное перегородкой от моторного отделения. В нем были установлены главный фрикцион с центробежным вентилятором, агрегаты трансмиссии, воздухоочистители, топливные баки и электростартер.

Вооружение и прицельные приспособления

Основным оружием Т-34-85 образца 1960 года являлась танковая пушка ЗИС-С-53 калибра 85 мм с полуавтоматикой механического (копирного) типа и вертикальным клиновым затвором. Длина ствола – 54,6 калибра, высота линии огня – 2,02 м. С пушкой ЗИС-С-53 был спарен пулемет ДТМ калибра 7,62 мм. В вертикальной плоскости наводка спаренной установки осуществлялась в диапазоне от -5 до +22 градусов при помощи подъемного механизма секторного типа. Непоражаемое пространство при ведении огня из спаренной установки составлял 23 метра. Для предохранения подъемного механизма во время марша от динамических нагрузок на кронштейне, слева от пушки, внутри башни размещался стопор походного положения пушки, обеспечивающий фиксацию орудия в двух положениях (углы возвышения – 16 и 0 градусов). В горизонтальной плоскости наводка спаренной установки осуществлялась МПБ, расположенным с лева от сиденья наводчика в башне. Конструкция механизма поворота башни обеспечивала поворот при помощи электромоторного или ручного привода. При использовании электромоторного привода (использован 1,35-киловаттный электродвигатель МБ-20Б) башня поворачивалась в обоих направлениях с двумя различными скоростями. Максимальная скорость поворота башни при этом составляла 30 градусов в секунду.

На части танков Т-34-85 последнего года выпуска двухскоростной электропривод поворота башни был заменен новым электроприводом КР-31. Данный привод обеспечивал поворот башни с места наводчика или с места командира. Поворот башни наводчиком осуществлялся при помощи контроллера-реостата КР-31. Направление поворота башни при этом соответствовало отклонению рукоятки вправо или влево от исходного положения. Скорость поворота задавалась углом наклона рукоятки контроллера и изменялась в пределах – от 2 до 26 градусов в секунду. Командир танка поворачивал башню при помощи системы командирского управления при нажатии кнопки, которая была смонтирована в левой рукоятке смотрового прибора командира. Переброс башни производился по кратчайшему пути до момента совмещения оси канала ствола и линии визирования смотрового прибора. Скорость – 20-24 градуса в секунду. В походном положении стопорение башни осуществлялось при помощи стопора башни, смонтированного с правой стороны (около сиденья заряжающего), в одном из захватов шариковой опоры башни.

Для наблюдения за полем боя, определения дальности до целей, прицельного огня из пушки и спаренного пулемета, корректирования огня использовался танковый шарнирный телескопический прицел ТШ-16. Максимальная дальность прицельного огня из пушки – 5,2 тыс. м, из спаренного пулемета – 1,5 тыс. м. Для предотвращения запотевания стекла прицела его оснастили электрообогревателем. При ведении огня из пушки с закрытых огневых позиций использовался боковой уровень, закрепленный на левом щите ограждения пушки, а также башенный угломер (указатель крепился слева от сиденья наводчика на верхнем погоне опоры башни). Максимальная дальность стрельбы из пушки – 13,8 тыс. метров. В состав спускового механизма пушки входили электроспуск и ручной (механический) спуск. Рычаг электроспуска был расположен на ручке маховичка подъемного механизма, рычаг ручного спуска — на левом щитке ограждения. Огонь из спаренного пулемета производился при помощи того же рычага электроспуска. Переключение/включение электроспусков осуществлялось тумблерами на щитке электроспусков наводчика.

Второй пулемет ДТМ калибра 7,62 мм устанавливался в шаровой установке в правой части лобового верхнего листа корпуса танка Т-34-85. Пулеметная установка обеспечивала углы вертикальной наводки в диапазоне от -6 до +16 градусов, горизонтальные углы – в секторе 12 градусов. При стрельбе из данного пулемета использовали оптический телескопический прицел ППУ-8Т. При стрельбе из лобового пулемета непоражаемое пространство составляло 13 метров. Боекомплект пушки состоял из 55 – 60 выстрелов, пулеметов ДТМ – 1890 патронов (30 дисков). Кроме того, боевое отделение имело укладку: автомата АК-47 калибра 7,62 мм (боекомплект 300 патронов, 10 магазинов), 20 ручных гранат Ф-1, 26-миллиметровый сигнальный пистолет (20 сигнальных патронов).

Боекомплект

Для стрельбы из пушки использовались унитарные выстрелы со следующими снарядами: тупоголовый бронебойно-трассирующий БР-365 имеющий баллистический наконечник; остроголовый БР-365К; подкалиберный бронебойно-трассирующий БР-365П; а также с цельнокорпусной осколочной гранатой 0-365К с уменьшенным и полным зарядом. Бронебойно-трассирующий снаряд имел начальную скорость 895 м/с, осколочная граната при полном заряде – 900 м/с и при уменьшенном заряде – 600 м/с. Дальность прямого выстрела по цели высотой 2 метра при использовании бронебойного снаряда – 900-950 метров, подкалиберного бронебойно-трассирующего — 1100 метров.

Основная стеллажная укладка, состоящая из 12 выстрелов (О-365К), размещалась в нише башни. Хомутиковые укладки, 8 выстрелов, размещались: 4 выстрела (БР-365 или БР-365К) – на правом борту корпуса в боевом отделении; 2 выстрела (БР-365П) – по углам перегородки в боевом отделении; 2 выстрела (БР-365П) – в передней части боевого отделения справа. Остальные 35 выстрелов (24 О-365К, 10 БР-365 или БР-365К и 1 БР-365П) укладывались в шести ящиках в боевом отделении на дне.

Диски к пулеметам располагались в спец. гнездах: впереди сиденья пулеметчика на переднем лобовом листе – 15 шт, у правого борта корпуса справа от сиденья пулеметчика – 7 шт, слева от сиденья механика-водителя на днище корпуса – 5 шт, впереди сиденья заряжающего на правой стенке башни – 4 шт. Ручные гранаты Ф-1 и запалы в сумках располагались на левом борту в укладочных гнездах.

Патроны к АК-47 (180 штук), снаряженные в 6 магазинов, располагались: в спец. сумке на правом борту башни – 5 магазинов; на чехле автомата в специальном кармане – 1 магазин. Остальные патроны (120 шт.) в штатной укупорке укладывались по усмотрению экипажа. 6 сигнальных патронов находились в спец. сумке, левее прицела ТШ на левом борту башни, остальные 14 патронов в укупорке размещались по усмотрению экипажа на свободных местах в боевом отделении.

Корпус и башня

Броневая защита танка – противоснарядная, дифференцированная. Конструкция корпуса и башни по сравнению с Т-34-85 образца 1944 года осталась без изменений. Корпус танка сваривался из катаной и литой брони толщиной 20 и 45 миллиметров с отдельными болтовыми соединениями. Литая башня, имеющая вварную крышу, монтировалась на корпусе танка с помощью шариковой опоры. Максимальная толщина в лобовой части – 90 миллиметров. На танке Т-34-85 образца 1960 года устанавливались башни, имеющие улучшенную систему вентиляции боевого отделения. Установку двух вытяжных вентиляторов разнесли. При этом один вентилятор, устанавливавшийся над срезом казенной части пушки в передней части крыши, выполнял функции вытяжного, а второй, установленный в кормовой части крыши башни – нагнетательного. Данное размещение вентиляторов позволило увеличить эффективность продувки боевого отделения и исключить прохождения газов образующихся при сгорании пороха через рабочие места экипажа. На верхнем кормовом листе корпуса для постановки дымовой завесы устанавливались 2 дымовые шашки БДШ-5 имеющие механизм сброса и электрическую систему воспламенения (с места командира). В походном положении (в случае установки двух дополнительных бочек с топливом, устанавливавшихся на спец. кронштейнах на верхнем кормовом листе) дымовые шашки крепили на левом верхнем бортовом листе, перед дополнительным баком с маслом (на некоторых машин здесь устанавливали третий дополнительный бак емкостью 90 литров).

Двигатель и топливная система

На танки Т-34-85 образца 1960 года устанавливался 500-сильный (при частоте вращения коленвала 1800 об/мин) дизельный двигатель В2-34М или В34М-11. Пуск двигателя осуществлялся при помощи 15-сильного электростартера СТ-700 (основной способ пуска) или сжатым воздухом (запасной способ) хранящимся в двух воздушных баллонов объемом 10 литров. Для облегчения пуска в условиях низких температур используется форсуночный подогреватель с водотрубным котлом, который включен в систему охлаждения, и калорифер для подогрева воздуха, который поступает в цилиндры двигателя. Подогреватель крепился к перегородке моторного отделения на кронштейне. Кроме форсуночного подогревателя в систему подогрева, входили радиаторы подогрева масла в обоих масляных баках, электрооборудование (электропровода и свечи накаливания) и трубопроводы. Система подогрева обеспечивала подготовку дизельного двигателя к пуску разогревом охлаждающей жидкости, а также части масла в баках. Кроме того, для облегчения пуска двигателя при низких температурах использовалось приспособление, удаляющее застывшее масло из маслопровода, подводящего его к нагнетающей части масляного насоса.

В топливной системе имелось 8 топливных баков, размещенных внутри корпуса и объединенных в 3 группы: группу кормовых баков, группу правых и левых бортовых баков. Общая емкость внутренних баков – 545 литров. На правом борту танка были установлены два наружных дополнительных топливных бака на 90 литров каждый. Наружные топливные баки в топливную систему включены не были. На наклонном кормовом листе крепились две бочки емкостью по 200 литров каждая. В состав топливной системы был включен сливной бачок, располагавшийся на перегородке моторно-трансмиссионного отделения у правого борта корпуса и служивший для слива через специальный трубопровод топлива картера топливного насоса. В ЗИП танка входил малогабаритный заправочный агрегат МЗА-3, укладывавшийся в транспортном положении в металлическом ящике, закрепленном снаружи на наклонном левом борту корпуса. Запас хода танка Т-34-85 образца 1960 года по шоссе на внутренних (основных) топливных баках – 300-400 километров, по грунтовым дорогам – до 320 километров.

Система охлаждения двигателя – принудительная, жидкостная, закрытого типа. Каждая сердцевина радиатора имела охлаждающую поверхность 53 метра. Емкость системы охлаждения после установки системы подогрева (с постоянным включением в систему) с форсуночным подогревателем равнялась 95 литрам. Для сокращения времени подготовки двигателя к пуску при низких температурах в системе охлаждения имеется заливная горловина. Горячая жидкость, заливаемая в эту горловину, поступала непосредственно в головки и зарубашечное пространство блоков двигателя, тем самым ускоряя его нагревание.

Система воздухоочистки

В системе воздухоочистки применялись два воздухоочистителя ВТИ-3 комбинированного типа оснащенных эжекционным автоматическим удалением пыли из первой ступени пылесборника. Эжекторы, соединенные с пылесборниками, устанавливались в выпускных трубах двигателя. Воздухоочиститель состоял из корпуса, циклонного аппарата с пылесборником, крышки и кожуха с тремя кассетами из проволочной канители.
Система смазки

Циркуляционная комбинированная (разбрызгиванием и под давлением) система смазки двигателя с сухим картером (применялось масло МТ-16п) состояла из: масляного трехсекционного шестеренного насоса, двух масляных баков, масляного проволочно-щелевого фильтра «Кимаф», уравнительного бачка, трубчатого масляного радиатора, маслозакачивающего насоса МЗН-2 с электроприводом, термометра, манометра и трубопроводов. Между двигателем и масляными баками с каждой стороны размещались водяные радиаторы, входящие в систему охлаждения. Масляный радиатор, охлаждающий выходящее из двигателя масло, крепился двумя болтами к стойкам левого водяного радиатора. В условиях низких температур масляный радиатор при помощи специального трубопровода (возился в ЗИП) от системы смазки отключался. Масло в этом случае поступало непосредственно в уравнительный бачок, после чего – в баки.

Полная заправочная емкость всей системы смазки Т-34-85 образца 1960 года составляла 100 литров. В каждый масляный бак входило 38 литров масла. В системе смазки имелся форсуночный подогреватель для разогрева масла перед пуском двигателя при низких температурах окружающего воздуха и специальные радиаторы, размешенные в масляных баках. На левом борту танка Т-34-85 образца 1960 года имелся наружный 90-литровый масляный бак, не имеющий подключения к системе смазки двигателя.

Трансмиссия и ходовая часть

Узлы и агрегаты ходовой части и трансмиссии существенно не отличаются от Т-34-85 образца 1944 года. Механическая трансмиссия танка состоит из: многодискового главного фрикциона сухого трения (сталь по стали), четырех- или пятиступенчатой коробки передач, двух многодисковых бортовых фрикциона с плавающими, ленточными тормозами, имеющими чугунные накладки, и двух шестеренчатых однорядных бортовых редуктора. Коробка передач в нижней половине картера имела сливной клапан для слива масла. Между коническим роликоподшипником ведущего вала КПП и переходной втулкой кроме сальника имеется маслоотражатель. Вытекание смазки через опоры главного вала предотвращалось маслоотражателем и уплотнительными пружинящими кольцами.

В ходовой части Т-34-85 образца 1960 года использовалась пружинная индивидуальная подвеска, узлы которой были расположены внутри корпуса танка. Подвеска первого опорного катка, размещавшаяся в отделении управления, ограждалась специальным щитком. Подвеска опорных катков 2 – 4 располагалась в специальных шахтах наклонно. Гусеничный движитель состоял из двух крупнозвенчатых гусениц, десяти опорных катков, имеющих наружную амортизацию, двух направляющих колеса оснащенных механизмами натяжения гусениц и двух ведущих колес гребневого зацепления. На машине устанавливались опорные катки двух типов: с литыми или штампованными дисками с массивными наружными резиновыми шинами.

Электрооборудование

Электрооборудование танка было выполнено по однопроводной схеме (в аварийном освещении использовалась двухпроводная схема). Напряжение бортовой сети — 24-29 В (МПБ и цепь стартера с пусковым реле) и 12 В (другие потребители). Основным источником электроэнергии являлся 1,5-киловаттный генератор Г-731 с реле-регулятором РРТ-30. Вспомогательным – 4 аккумуляторные батареи 6СТЭН-140М, которые между собой соединялись последовательно-параллельно, общей емкостью 256 и 280 А-ч соответственно. В передней части наклонного борта корпуса за фарой наружного освещения на кронштейне устанавливался сигнал С-58. На правом бортовом наклоном листе монтировалась фара наружного освещения, имеющая инфракрасный фильтр ФГ-100. Левая фара оснащалась светомаскировочной насадкой ФГ-102. Кроме заднего габаритного фонаря ГСТ-64, имелся аналогичный габаритный фонарь размещенный на башне, около которого размещалась фара ФГ-126. Чтобы подключать малогабаритный заправочный агрегат МЗН-3 и переносную лампу в кормовой части корпуса была установлена наружная штепсельная розетка.

Устройства связи

В башне танка для внешней радиосвязи использовалась радиостанция Р-123, а для внутренней связи — танковое переговорное устройство Р-124. Для связи с командиром десанта имелась розетку. На командирских машинах, устанавливались радиостанции 9РС и РСБ-Ф, а также танковое переговорное устройство ТПУ-ЗБис-Ф. Для питания радиостанций служили штатные аккумуляторные батареи. Подзарядка аккумуляторов производилась при помощи автономного зарядного агрегата, в который входил двигатель Л-3/2.

Тактико-технические характеристики Т-34-85 образца 1960 г.:
Боевая масса – 32,5 – 33 тонны;
Экипаж – 5 человек;
ГАБАРИТНЫЕ РАЗМЕРЫ:
Длина полная – 8100 мм;
Длина по корпусу – 6100 мм;
Ширина – 3000 мм;
Высота – 2700 мм;
Клиренс – 400 мм;
ВООРУЖЕНИЕ:
— пушка С-53 калибра 85 мм;
— два пулемета ДТМ калибра 7,62 мм;
БОЕКОМПЛЕКТ:
— 56 выстрелов;
— 1953 патрона;
ПРИБОРЫ ПРИЦЕЛИВАНИЯ:
— телескопический прицел ТШ-16;
— пулеметный телескопический прицел ППУ-8Т;
БРОНИРОВАНИЕ:
лоб башни – 90 мм;
борт башни – 75 мм;
лоб корпуса – 45 мм;
борт корпуса – 45 мм;
крыша – 16-20 мм;
корма низ – 40 мм;
корма верх – 45 мм;
передний лист днища – 20 мм;
задний лист днища – 13 мм;
ДВИГАТЕЛЬ:
— В-2-34, 12-цилиндровый, дизельный, жидкостного охлаждения, мощностью 500 л.с. при 1700 оборотах в минуту; ёмкость баков — 550 л.;
ТРАНСМИССИЯ:
— механическая, 5-скоростная коробка переключения передач (4 вперед, 1 назад), бортовые редукторы, фрикционы;
ХОДОВАЯ ЧАСТЬ (на борт):
5 сдвоенных опорных катков (диаметр 830 мм), заднее направляющее и переднее ведущее колесо; гусеницы – мелкозвенчатые, стальные, гребневого зацепления, 72 трака в каждой гусенице;
СКОРОСТЬ:
по шоссе – 54 км\ч;
запас хода по шоссе – 290-300 км;
по пересеченной местности – 25 км\ч;
запас хода по проселку – 220-250 км;
ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ:
Подъём – 35 градусов;
Спуск – 40 градусов;
Высота стенки – 0,73 м;
Ширина рва – 2,50 м;
Глубина брода – 1,30 м;
СРЕДСТВА СВЯЗИ:
— переговорное устройство ТПУ-47;
— радиостанция 10-РТ-26Э.

Подготовлено по материалам:
http://www.dogswar.ru
http://www.battlefield.ru/
http://www.aviarmor.net

topwar.ru
