Оружие. Противотанковые средства немецкой пехоты (часть 2)

Вскоре после нападения Германии на Советский Союз выяснилось, что противотанковые ружья, имеющиеся в распоряжении Вермахта, ограниченно эффективны против лёгких танков и абсолютно непригодны для борьбы со средними Т-34 и тяжелыми КВ. В связи с этим немецкая пехота, как и в годы Первой мировой, была вынуждена использовать подручные средства: связки гранат, инженерные шашки со взрывчаткой и мины. В связках обычно использовалось 5-7 корпусов гранат Stielhandgranate 24 (М-24), присоединенных к гранате с рукояткой при помощи поясного ремня, проволоки или верёвки. При этом в каждой гранате содержалось 180 г взрывчатки, чаще всего «колотушки» снаряжались суррогатами на основе аммиачной селитры.

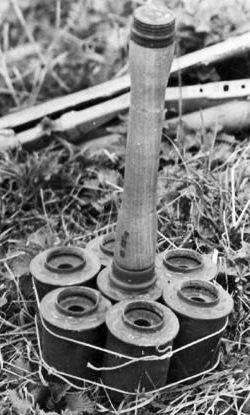

Связка гранат М-24

Согласно немецким наставлениям, связку гранат рекомендовалось метать под ходовую часть, или, запрыгнув на танк, уложить её под кормовую нишу башни танка, после чего активировать тёрочный запал. Понятно, что такой метод уничтожения бронетехники был крайне рискован для того, кто на это осмеливался.

Аналогичным образом, но гораздо реже против танков использовались тротиловые и мелинитовые 100-200 г шашки, объединенные в связки по 5-10 штук и снабженные верёвочной петлёй или деревянной рукояткой, а также 1 кг инженерный боеприпас Sprengbüchse 24 (нем. Взрывной заряд обр. 1924 года). Его можно было метать на дальность до 20 м, используя ручку на внешней части водонепроницаемого ящика.

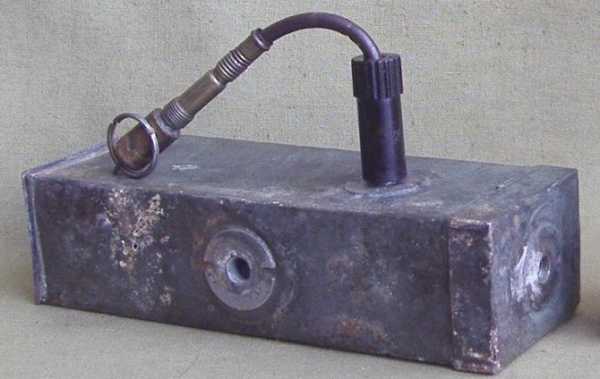

Немецкий инженерный боеприпас Sprengbüchse 24 с установленным в гнездо детонатором, снабженный огнепроводным шнуром и воспламенителем ANZ-29

Sprengbüchse 24 представлял собой шашку взрывчатого вещества (тротил или пикриновая кислота) в водонепроницаемом цинковом или стальном контейнере с ручкой для переноски и тремя отверстия для детонаторов. В случае использования в качестве ручного противотанкового фугаса, для поджигания огнепроводного шнура длиной 10-15 мм использовались стандартные воспламенители ANZ-29. Также 1 кг заряды при установке нажимного взрывателя DZ-35 могли подкладываться под гусеницы танков.

Помимо собственных гранат и инженерных боеприпасов германская пехота для изготовления противотанковых связок использовала трофейные советские гранаты РГД-33, которых в начальный период войны было захвачено более 300 тыс. единиц. РГД-33 была принята на вооружение в вермахте под обозначением Handgranate 337 (r) и активно использовалась до 1943 года. Кроме того, немцы не чурались применять на Восточном фронте бутылки с зажигательной жидкостью, хотя конечно и в меньших масштабах, чем в РККА.

Что касается противотанковых мин, то в начальный период войны они использовались достаточно ограниченно. Тем не менее, предусматривалось, что противотанковые мины Tellermine 35 (T.Mi.35) с взрывателем нажимного действия могут при помощи веревки или телефонного провода подтаскиваться под ходовую часть танков, движущихся перпендикулярно огневым ячейкам и окопам пехотинцев.

Для борьбы с бронетехникой и долговременными огневыми точками в Германии в конце 30-х годов была спроектирована кумулятивная мина Panzerhandmine (нем. Ручная противотанковая мина), которая крепилась к броне при помощи войлочной подушки, пропитанной клейким составом. При хранении и переноске клейкая поверхность закрывалась защитной крышкой.

Кумулятивная мина Panzerhandmine

Внутри мины массой 430 г содержалось 205 г смеси тротила и аммиачной селитры и тетриловый детонатор массой 15 г. Основной заряд имел кумулятивную воронку со стальной облицовкой и был способен пробить по нормали 50 мм броню. Panzerhandmine комплектовалась стандартным терочным запалом от ручной гранаты, со временем замедления 4,5-7 с. Теоретически мину можно было метать в цель как ручную гранату, но при этом не было никакой гарантии, что она попадёт в цель головной частью и приклеится к броне.

Реальный опыт боевых действий продемонстрировал недостаточную бронепробиваемость клейкой мины и невозможность её закрепления на запылённой или влажной поверхности. В связи с этим в начале 1942 года на вооружение была принята более совершенная Panzerhandmine 3 (PHM 3) бутылочной формы с корпусом из алюминиевого сплава.

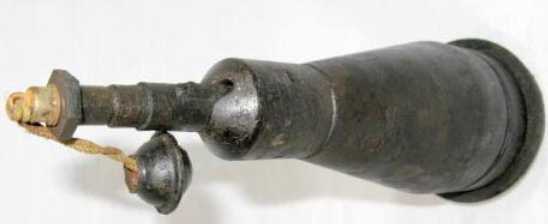

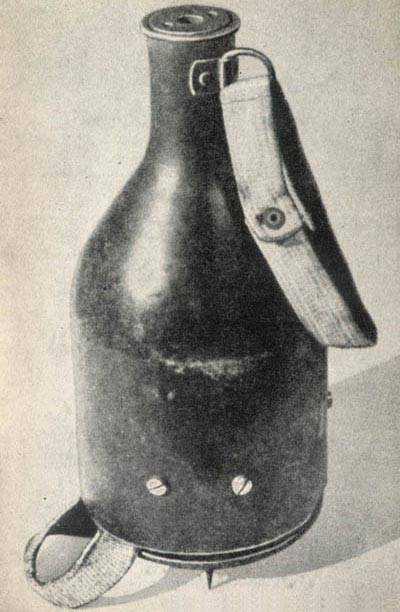

Магнитная противотанковая мина Panzerhandmine 3

В отличие от более ранней модели данный боеприпас крепился на броне при помощи магнитов. Кроме того, Panzerhandmine 3 дополнительно снабжалась металлическим кольцом с шипами для крепления мины на деревянную поверхность. На «горлышке» мины имелась матерчатая петля для подвески на поясе. Panzerhandmine 3 комплектовалась стандартным терочным запалом и капсюлем-детонатором от ручной гранаты Eihandgranaten 39 (М-39) с замедлением 7 с. По сравнению с «клейкой миной» магнитная мина стала намного тяжелей, её вес достиг 3 кг, а масса взрывчатого вещества составила 1000 г. При этом бронепробиваемость увеличилась до 120 мм, что уже позволяло пробивать лобовую броню тяжелых танков.

Вскоре магнитную мину бутылочной формы в производстве заменила мина, известная как Hafthohlladung 3 или HHL 3 (нем. Прикрепляемый кумулятивный заряд). При увеличенной до 140 мм бронепробиваемости, этот боеприпас был более простым и дешевым в производстве.

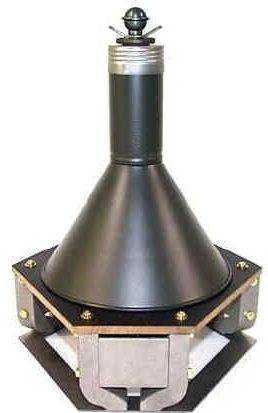

Магнитная противотанковая мина Hafthohlladung 3

Корпус новой мины представлял собой жестяную воронку с рукояткой, закрепленной на гетинаксовой пластине, к нижней части которой крепились три мощных магнита, закрытых при транспортировке предохранительным кольцом. При подготовке к боевому применению в рукоятке размещался запал от ручной гранаты с замедлением 4,5-7 с. Магниты выдерживали усилие в 40 кг. Масса самой мины составляла 3 кг, из которых половина приходилась на взрывчатое вещество.

Устройство магнитной мины Hafthohlladung 3

1 – Взрывчатое вещество. 2 – Рукоятка. 3 – Гнездо для детонатора. 4 – Резьба для тёрочного запала. 5 – Место размещения запала. 6 – Болты крепления магнитов. 7 – Гетенаксовая пластина. 8 – Магниты.

В середине 1943 года появилась усовершенствованная Hafthohlladung 5 (HHL 5). Изменения внесённые в форму кумулятивной воронки и увеличение массы взрывчатого вещества до 1700 г позволили пробивать 150-мм броню или 500 мм бетона. При этом масса модернизированной мины составила 3,5 кг.

Немецкий солдат с магнитной противотанковой миной

Достаточно высокая бронепробиваемость и возможность установки на броню под прямым углом вне зависимости от формы броневого корпуса, позволяла преодолевать защиту любого советского танка, применявшегося в годы Второй мировой войны. Однако на практике применение HHL 3/5 было затруднено и связано с большим риском.

Установка магнитной мины на бортовую броню танка

Для того, чтобы закрепить магнитную мину в уязвимых местах движущейся бронетехники, требовалось покинуть окоп или другое укрытие и приблизится к танку вплотную, а после установки мины на броню инициировать запал. С учетом того, что зона сплошного поражения осколками при взрыве составляла приблизительно 10 м, шансов уцелеть у истребителя танков было немного. Пехотинцу при этом требовалось огромное мужество и готовность к самопожертвованию. Возможность установить мину, не подвергая себя смертельной опасности, немецкий солдат имел только на местности имеющей укрытия, в ходе боевых действий в городе или же против потерявшего подвижность танка, не прикрываемого своей пехотой. Тем не менее, магнитные мины производились в значительном количестве. В 1942-1944 гг. было произведено более 550 тыс. кумулятивных боеприпасов HHL 3/5, которые использовались в боевых действиях до последних дней войны.

Помимо противотанковых магнитных мин на вооружении немецкой пехоты имелись кумулятивные ручные гранаты Panzerwurfmine 1-L (PWM 1-L). Дословно название гранаты можно перевести как: Ручная противотанковая мина. Данный боеприпас в 1943 году был создан по заказу управления Люфтваффе для вооружения десантников-парашютистов, однако впоследствии активно использовался Вермахтом.

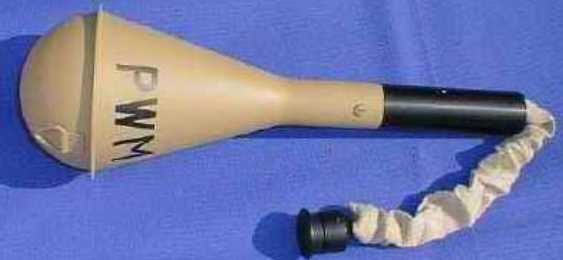

Кумулятивная граната Panzerwurfmine 1-L рядом с осколочной гранатой Stielhandgranate 24

Граната имела каплевидный жестяной корпус, к которому крепилась деревянная рукоятка. На рукоятке размещался матерчатый подпружиненный стабилизатор, раскрывающийся после снятия предохранительного колпачка во время броска. Одна из пружин стабилизатора переводила в боевое положение инерционный взрыватель. Граната массой 1,4 кг снаряжалась 525 г сплава тротила с гексогеном и под углом 60° могла пробить 130 мм броню, при встрече с бронёй под прямым углом бронепробиваемость составляла 150 мм. После воздействия кумулятивной струи в броне образовывалось отверстие диаметром около 30 мм, при этом заброневое поражающее действие было весьма значительным.

Хотя после броска кумулятивной гранаты, дальность которого не превышала 20 м, требовалось немедленно укрыться в окопе или за препятствием, защищающим от осколков и ударной волны, в целом PWM 1-L оказалась более безопасной в применении, чем магнитные мины.

В 1943 году в войска было передано более 200 тыс. ручных противотанковых гранат, большая их часть поступила в подразделения на Восточном фронте. Опыт боевого применения продемонстрировал, что кумулятивная боевая часть имеет достаточную эффективность против брони средних и тяжелых танков, однако солдаты отмечали, что граната имеет слишком большую длину и неудобна в применении. Вскоре в серию была запущена укороченная Panzerwurfmine Kz (PWM Kz), которая имела ту же головную часть, что и предшественница PWM 1-L.

Ручная противотанковая граната PWM Kz

В модернизированной гранате PWM Kz была изменена конструкция стабилизатора. Теперь стабилизация обеспечивалась парусиновой лентой, которая вытягивалась из рукоятки при броске. При этом длина гранаты сократилась с 530 до 330 мм, а масса стала меньше на 400 г. В связи со снижением массы и габаритов дальность броска увеличилась примерно на 5 м. В целом PWM Kz являлась достаточно удачным противотанковым боеприпасом, гарантирующим возможность пробития брони всех существующих на тот момент серийных танков. Подтверждением этого является тот факт, что на базе PWM Kz в СССР во второй половине 1943 года была оперативно создана противотанковая граната РПГ-6, которая, как и PWM Kz, применялась до момента окончания боевых действий.

Метаемые вручную противотанковые гранаты и кумулятивные магнитные мины получили широкое распространение в вооруженных силах нацисткой Германии. Но в то же время немецкое командование прекрасно понимало, с каким риском связано использование противотанкового «оружия последнего шанса» и стремилось оснастить пехоту противотанковыми средствами, в которых был минимизирован риск поражения личного состава осколками и ударной волной и отсутствовала необходимость выхода из укрытия.

С 1939 года в противотанковом арсенале немецкой пехоты имелась 30-мм кумулятивная ружейная граната Gewehr Panzergranate 30 (G.Pzgr.30). Отстрел гранаты происходил из мортирки, закрепляемой на дульной части стандартной 7,92-мм карабина Mauser 98k при помощи холостого патрона с бездымным порохом. Предельная дальность выстрела при угле возвышения 45 ° превышала 200 м. Прицельная – не более 40 м.

Кумулятивная ружейная граната Gewehr Panzergranate 30

Для стабилизации гранаты в полёте, в её хвостовой части имелся поясок с готовыми нарезами, которые совпадали с нарезной частью мортирки. Головная часть гранаты была выполнена из жести, а хвостовая — из мягкого алюминиевого сплава. В головной части размещалась кумулятивная воронка и заряд тротила массой 32 г, а в задней — капсюль детонатора и донный взрыватель. Гранаты вместе с вышибными патронами поставлялись в войска в окончательно снаряженном виде, в футлярах из прессованного картона, пропитанного парафином.

Немецкий пехотинец заряжает 30-мм ружейную гранату

Кумулятивная граната G.Pzgr.30 массой около 250 г по нормали могла пробить 30 мм броню, что позволяло бороться только с лёгкими танками и бронеавтомобилями. Поэтому в 1942 году на вооружение поступила «большая» ружейная граната Grosse Gewehrpanzergranate (gr. G. Pzgr.) с надкалиберной боевой частью. В качестве вышибного заряда применялся усиленный патрон с гильзой с удлиненным дульцем и деревянной пулей, которая при выстреле придавала гранате дополнительный импульс. При этом отдача стала существенно выше, и плечо стрелка без риска получения травмы выдерживало не более 2-3 выстрелов подряд.

Кумулятивная ружейная граната Grosse Gewehrpanzergranate (gr. G. Pzgr.)

Масса гранаты увеличилась до 380 г, при этом в её корпусе содержалось 120 г сплава тротила с гексогеном в пропорции 50/50. Заявленная бронепробиваемость составила 70 мм, а предельная дальность выстрела из винтовочного гранатомёта – 125 м.

Вскоре после появления gr. G. Pzgr на вооружение поступила граната с усиленной хвостовой частью, предназначенная для отстрела из гранатомёта GzB-39, который был создан на базе противотанкового ружья PzB-39. При переделке в гранатомёт, ствол ПТР укорачивался, на него устанавливалась дульная насадка для отстрела ружейных гранат и новые прицельные приспособления. Как и противотанковая винтовка, PzB-39, гранатомет GzB-39 имел складывающуюся в походном положении сошку и поворачивающийся вниз-вперед металлический приклад. Для переноски гранатомета использовалась закрепленная на оружии ручка.

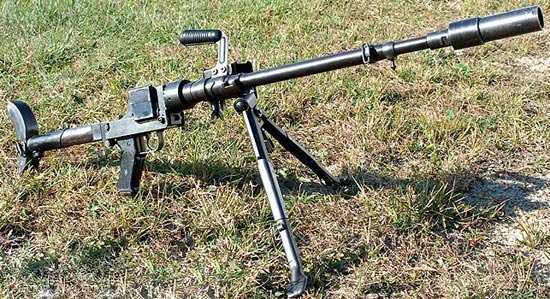

Гранатомёт GzB-39

Благодаря большей прочности и лучшей устойчивости точность стрельбы из гранатомёта была выше, чем из винтовочных мортирок. Эффективный огонь по подвижным целям был возможен на дальности до 75 м, а по неподвижным целям — до 125 м. Начальная скорость гранаты – 65 м/с.

Хотя бронепробиваемость ружейной гранаты gr. G. Pzgr теоретически позволяла бороться со средними танками Т-34, её поражающее действие в случае пробития брони было небольшим. Вначале 1943 года на базе гранаты Grosse Gewehrpanzergranate была разработана большая 46-мм ружейная бронебойная граната Gewehrpanzergranate 46 (G. Pzgr. 46) улучшенной эффективности. Благодаря увеличению массы взрывчатого вещества в кумулятивной боевой части до 155 г бронепробиваемость G. Pzgr. 46 составила 80 мм. Однако немцам этого показалось мало и вскоре на вооружение поступила граната Gewehrpanzergranate 61 (G. Pzgr. 61), у которой была увеличена длина боеголовки и ее диаметр. Масса 61-мм гранаты составила 520 г, а её боевая часть содержала 200 г заряд взрывчатки, что позволяло пробивать под прямым углом 110 мм бронелист.

Снизу – ружейная граната Gewehrpanzergranate 46.Сверху – Gewehrpanzergranate 61

Стрельба новыми гранатами могла вестись из ружейной мортирки, закрепленной на дульную часть винтовки, однако на практике из-за очень сильной отдачи больше одного выстрела с упором в плечо сделать было затруднительно. В связи с этим приклад винтовки рекомендовалось упирать в стенку окопа или в землю, но при этом снижалась точность стрельбы, и поразить подвижную цель было практически нереально. По этой причине гранаты G. Pzgr. 46 и G. Pzgr. 61 в основном использовались для стрельбы из гранатомёта GzB-39. Согласно справочным данным максимальная дальность стрельбы из гранатомёта составляла 150 м, что, по всей видимости, стало возможно благодаря применению усиленного вышибного патрона. До появления реактивных противотанковых гранатомётов, GzB-39 оставался самым мощным и дальнобойным немецким пехотным противотанковым средством, используемым в звене взвод-рота.

В 1940 году для парашютно-десантных частей Люфтваффе приняли на вооружение 61-мм ружейную гранату Gewehrgranate zur Panzerbekämpfung 40 или GG/P-40 (нем. Винтовочная противотанковая граната).

Кумулятивная ружейная граната GG/P-40

Граната GG/P-40 при помощи холостого патрона и дульной насадки, оснащённой гранатомётным прицелом, могла отстреливаться не только с карабинов Mauser 98k, но и с автоматических винтовок FG-42. Начальная скорость гранаты составляла 55 м/с. Стабилизация в полёте осуществлялась шестилопастным оперением в конце хвостовой части, где также располагался инерционный взрыватель.

Ружейная кумулятивная граната, весившая 550 г, с улучшенной боевой частью снаряженной зарядом гексогена массой 175 г, обеспечивала бронепробиваемость до 70 мм. Максимальная дальность стрельбы составляла 275 м, прицельная – 70 м. Помимо возможности поражения бронированных целей данный боеприпас обладал неплохим осколочным действием. Хотя ружейная граната GG/P-40 на момент появления имела хорошие боевые характеристики, достаточно высокую надёжность, простую конструкцию и была недорога в производстве, в начальный период войны она не получила особого распространения в связи с противоречиями между командованием Вермахта и Люфтваффе. После 1942 года в связи с ростом защищённости танков её сочли устаревшей.

Кроме ружейных гранат для стрельбы по бронетехнике использовались «пистолетные» кумулятивные гранаты. Отстрел гранат производился из стандартной 26-мм ракетницы с гладким стволом или же из гранатометных комплексов Kampfpistole и Sturmpistole, которые создавались на основе однозарядных сигнальных пистолетов с переламывающимся стволом и ударным механизмом куркового типа. Первоначально для стрельбы осколочными и кумулятивными гранатами были приспособлены 26-мм сигнальные пистолеты Leuchtpistole конструкции Вальтера обр. 1928 или обр. 1934 года.

Сигнальный пистолет Leuchtpistole 34

Выстрел 326 H/LP, созданный на базе осколочной гранаты 326 LP, представлял собой оперенный кумулятивный снаряд с контактным взрывателем, соединенный с алюминиевой гильзой, в которой находился метательный заряд.

26-мм «пистолетная» граната Wurfkorper 326 Leuchtpistole (326 LР)

Хотя предельная дальность стрельбы превышала 250 м, эффективный огонь кумулятивной гранатой был возможен на дистанции не более 50 м. Ввиду малого калибра кумулятивной гранаты в ней находилось всего 15 г взрывчатого вещества, и бронепробиваемость не превышала 20 мм.

По причине невысокой бронепробиваемости при попадании «пистолетной» кумулятивной гранаты зачастую не удавалось остановить даже лёгкие танки с противопульным бронированием. В связи с этим на основе 26-мм сигнальных пистолетов были созданы гранатомёт Kampfpistole с нарезным стволом, предназначенный для отстрела надкалиберных гранат, в головной части которых имелась возможность разместить больший по объёму разрывной заряд. На левой стороне корпуса пистолета крепился новый градуированный прицел и спиртовой уровень. При этом нарезной ствол не допускал возможности использовать ни пистолетные гранаты 326 LP и 326 H/LP, ни сигнальные и осветительные патроны, принятые для 26-мм ракетниц.

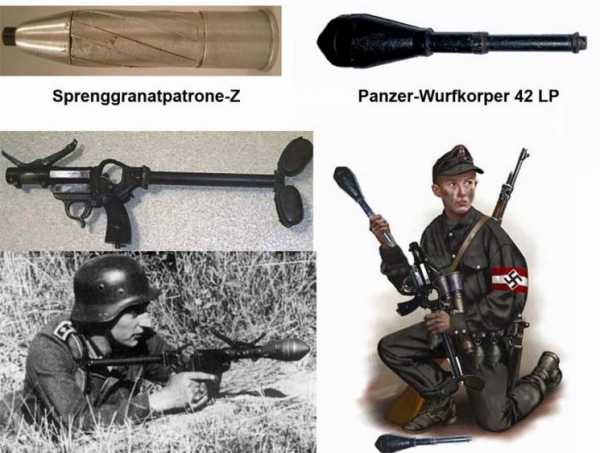

Кумулятивная граната Panzerwnrfkorper 42 LP

61-мм граната Panzerwnrfkorper 42 LP (PWK 42 LP) имела массу 600 г и состояла из надкалиберной головной части и стержня с готовыми нарезами. Кумулятивная боевая часть содержала 185 г сплава тротила с гексогеном. Её бронепробиваемость составляла 80 мм, но эффективная дальность стрельбы была не более 50 м.

Немецкий пехотинец пистолетным гранатомётом Sturmpistole заряженным кумулятивной гранатой PWK 42 LP

В связи со значительной массой снаряда и соответственно возросшей отдачей на «пистолетном» гранатомёте Sturmpistole, принятом на вооружение в начале 1943 года, использовались плечевые упоры, а точность стрельбы была повышена за счёт введения складного прицела проградуированного на дистанцию до 200 м. Благодаря использованию вкладного нарезного лейнера Einstecklauf имелась возможность отстрела гранат с готовыми нарезами в хвостовой части, а после его удаления огонь можно было вести старыми гладкоствольными боеприпасами, используемыми в сигнальных пистолетах. Исходя из опыта боевого применения, во второй половине 1943 года гранатомёт Sturmpistole подвергся модернизации, при этом длина ствола была увеличена до 180 мм. С новым стволом и установленным прикладом его длина составила 585 мм, а масса – 2,45 кг. В общей сложности до начала 1944 года фирмами Carl Walther и ERMA было произведено около 25 000 гранатомётов Sturmpistole и 400 000 шт. вкладных стволов-лейнеров для переделки сигнальных пистолетов в гранатомёты.

Впрочем, гранатометы, переделанные из сигнальных пистолетов, не сильно усилили возможности немецкой пехоты в борьбе с танками. Так как дальность прицельного выстрела из «пистолетного» гранатомёта была невелика, а боевая скорострельность не превышала 3 выстр/мин, пехотинец, как правило, не успевал произвести более одного выстрела по приближающемуся танку. Кроме того, при большом угле встречи с лобовой бронёй «тридцатьчетвёрки», инерционный взрыватель, находящийся в хвостовой части гранаты, срабатывал не всегда корректно, и взрыв зачастую происходил при неблагоприятном для пробития брони положении кумулятивного заряда. То же самое было свойственно и ружейным кумулятивным гранатам, которые к тому же не пользовались популярностью из-за мешкотного способа применения. Для ведения огня из ружейного гранатомёта пехотинцу требовалось присоединить мортирку, вложить в неё гранату, зарядить винтовку специальным вышибным патроном, и только после этого прицелиться и произвести выстрел. И всё это проделать в стрессовой ситуации, под огнём противника, видя приближающиеся советские танки. С полной уверенностью можно констатировать, что до ноября 1943 года, когда на Восточном фронте появились первые образцы реактивных гранатомётов, у немецкой пехоты не было оружия, позволяющего эффективно бороться с советскими танками. Но речь о германских реактивных одноразовых и многоразовых гранатомётах пойдёт уже в следующей части обзора.

Продолжение следует…

Источник:https://topwar.ru/146095-protivotankovye-sredstva-nemeckoj-pehoty-chast-2.html

alex-news.ru

Винтовочные противотанковые гранаты во Второй мировой войне. / Оружие / magSpace.ru

Во время Второй мировой войны практически все армии использовали ружейные (винтовочные) гранаты. Необходимо отметить, что штабс-капитан российской армии В.А. Мгебров еще в 1914 году предлагал использовать ружейную гранату собственной разработки против бронеавтомобилей. Это, между прочим, было одним из первых предложений пехотного «противотанкового» оружия (хотя собственно «танков» еще не существовало). Англичане, уже после того как появились танки, рекомендовали своей пехоте использовать для обстрела машин противника шомпольные ружейные гранаты.

гранатомет Дьяконова

В 20-30-е гг. на вооружении РККА состоял дульнозарядный «гранатомет Дьяконова». Данный гранатомет был создан в конце Первой мировой и в дальнейшем модернизирован. Гранатомет Дьяконова состоял из мортирки, прицела-квадранта и сошки. Его использовали для поражения осколочной гранатой живой силы противника. Ствол мортирки калибра 41 мм имел три винтовых нареза. Она жестко крепилась в чашечке, которая навинчивалась на шейку. Та в свою очередь надевалась на ствол винтовки и фиксировалась на мушке вырезом. Перед ВОВ гранатомет имелся на вооружении в каждом кавалерийском и стрелковом отделении. В тоже время встал вопрос о придании данному гранатомету «противотанковых» свойств. Во время войны на вооружение была принята граната ВКГ-40. Ее корпус имел обтекаемую форму, на цилиндрической части три ведущих выступа. В хвостовой части, конической формы, монтировался донный взрыватель, который включал инерционное тело («оседающий цилиндр»), капсюль-детонатор, проволочную чеку и дополнительный детонатор. Донную часть закрывал колпачок. Длина гранаты ВКГ-40 составляла 144 мм. Для отстреливания гранаты использовался специальный холостой патрон с 2,75-граммовым зарядом пороха марки П-45 или ВП. Дульце гильзы патрона обжимали «звездочкой» и окрашивали в черный цвет, как и головную часть гранаты. Была модернизирована и мортирка: на шейке была закреплена особая мушка с ограждением, винт, ввинченный в ствол, ограничивал при досылании продвижение гранаты. Уменьшенный заряд патрона давал возможность стрелять прямой наводкой, приклад при этом упирался в плечо. Стрельбу вели без сошки, с использованием прицела винтовки: отметка «16» – дальности до 50 м, «18» — до 100 м, «20» — до 150 м. Общий вес винтовки с мортиркой составлял 6 килограмм. Такой «гранатомет» обслуживался одним человеком (здесь в отличие от использования осколочной гранаты не нужно было выставлять трубку перед заряжанием). Скорострельность — до 6 выстрелов в мин. ВКГ-40 использовалась очень ограниченно. Это объясняется низкой кучностью стрельбы и недооценкой ружейного гранатомета. Впрочем, позднее на вооружение были приняты винтовочные противотанковые гранаты ВГ-44 и ВГ-45 к карабинам.



ВПГС-41 («винтовочная противотанковая граната Сердюка образца 1941 года»)

В начале 1942 года на вооружение была принята шомпольная ВПГС-41 («винтовочная противотанковая граната Сердюка образца 1941 года»), созданная в конструкторском бюро Наркомата угольной промышленности, руководителем которого являлся Сердюк. ВПГС-41 состояла из обтекаемого корпус в котором был размещен кумулятивный заряд, взрывателя и хвоста-«шомпола», который вставлялся ствол винтовки. На шомпол, имеющий обтюрирующую проточку, надевалась обойма со стабилизатором. При вставлении шомпола стабилизатор прижимался к корпусу. После вылета гранаты стабилизатор фиксировался на заднем конце шомпола. Для выстрела использовался холостой патрон. Дальность стрельбы прямой наводкой составляла до 60 метров, а при угле возвышения 40 град – до 170 метров (данный способ стрельбы использовали для поражения неподвижных скоплений техники). Во время битвы под Москвой ВПГС сыграла свою роль – она производилась московскими заводами «Красный факел» и «Красный пролетарий». Эффективная дальность и точность были невысоки, довольно часто взрыватель срабатывал преждевременно. Кроме того, «шомполки» очень быстро портили ствол винтовки. В связи с этим граната, которую поначалу заказали в большом количестве, уже в 1942 году сняли с вооружения и производства.

Свои гранатометы были на вооружении и у партизанских отрядов. Например, весьма удачную мортирку в 1943 году разработал Т.Е. Шавгулидзе, боец Минского партизанского соединения. Для нее он использовал гильзы 45-мм выстрела, противотанковые гранаты ПРГШ и осколочно-фугасную гранату.



Партизанский ружейный гранатомет Шавгулидзе (ПРГШ) и макет гранаты к нему

Британской армии в конце Первой мировой войны предполагалось использование против немногочисленных немецких танков фугасной шомпольной ружейной гранаты № 44 имеющей головной ударный взрыватель. Граната кроме шомпола-хвоста имела кольцевой стабилизатор, который обеспечивал лучшую меткость и правильное падение. Однако свидетельств о применении данной гранаты против танков не нашлось.

Англичанами во время Второй мировой против танков и бронемашин применялся 51-миллиметровый дульнозарядный гладкоствольный винтовочный гранатомет (мортирка). Изначально предполагалось, что из этого гранатомета будет выстреливаться ручная граната Мильса. В 1940 году появилась граната № 68, которая имела стальной цилиндрический корпус с кумулятивным зарядом (прикрывался плоской крышкой), донный инерционный взрыватель, капсюль-детонатор и капсюль-воспламенитель.

Бронепробиваемость – до 50 мм. В хвостовой части корпуса имелся четырехлопастной стабилизатор. Корпус был окрашен в желто-бурый цвет с зеленым и красным поясками. Для выстрела использовали холостой патрон. Как правило, стреляли с упора лежа. Чека взрывателя перед выстрелом вынималась. Максимальная дальность стрельбы — 100 ярдов (91 м), наибольшая эффективность достигалась на дальности 45-75 м. Гранату № 68 ограниченно применяли во Франции в 1940 году. В 1941-1942 годах ее в основном выдавали в части Home Guard (местной обороны). Для выстрела также использовался легкий 51-миллиметровый миномет.

В армии Соединенных Штатов за время войны была сформирована система ружейных гранат, которая включала противопехотные, противотанковые, дымовые и учебные образцы. Мортирок не было – все гранаты снабжались стабилизаторными трубками, которые насаживалась на «метательное приспособление» — надульник на стволе винтовки или карабина. Гранаты выстреливались соответствующими холостыми патронами. Противотанковая граната М9А1 имела обтекаемый корпус, в котором размещался кумулятивный боевой заряд, стабилизаторную трубку, оснащенную кольцевым стабилизатором и инерционный донный взрыватель. Длина гранаты составляла 284 миллиметров, при диаметре корпуса — 51 миллиметр. Начальная скорость во время стрельбы из карабина составляла 45 метров в секунду, при дальности – до 175 метров, из винтовки – 55 метров в секунду, дальность – до 250 метров. Однако кучность стрельбы позволяла эффективно уничтожать бронецели на значительно меньшем удалении. Американские морские пехотинцы такие гранаты успешно использовали в 1944 году на островах Тихоокеанского региона против японских легко бронированных танков – благо заросли и местность допускали стрельбу практически в упор. Для обучения использовали учебную гранату М11-А2 которая повторяла М9А1 по форме, массе и размерам. Оперенные винтовочные гранаты, которые выстреливались с пламегасителя или с небольшой дульной насадки, оказались более перспективным направлением развития данного типа боеприпасов. В Соединенных Штатах в начале войны рассматривали вариант реактивной противотанковой гранаты с использованием штыка винтовки в качестве направляющей, однако его отклонили.

Германский гранатомет «Schiessbecher», укрепленный на стволе карабина «98к» (вверху) и общий вид мортирки гранатомета: 1 — ствол мортирки, 2 — чашечка, 3 — шейка, 4 — мушка карабина, 5 — зажимное устройство. 6 — зажимный винт, 7 — рукоятка зажимного винта, 8 — ствол карабина

Германский гранатомет «Schiessbecher» представлял собой 30-миллиметровую нарезную дульнозарядную мортирку массой 835 г. Ствол ввинчивался в чашечку, которая плавно переходила в шейку. Мортирку одевали на ствол карабина или винтовки и крепили зажимным устройством. Прицел крепили обоймой с винтом перед ствольной коробкой слева. Его качающаяся часть имела визирную планку с мушкой и целиком на концах, уровнем и секторной задней частью с делениями от 0 до 250 м с шагом 50. Масса гранатомета на карабине «Маузер» 98k – 5,12 кг, длина – 1,25 м. Гранаты имели нарезы, которые во время заряжения совмещались с нарезами мортирки.



Германский противотанковый гранатомет Gz.B-39

Калиберная G.Pz.gr. («малая бронебойная граната») имела оживально-цилиндрический корпус. На хвостовой части – готовые нарезы. Кумулятивный заряд прикрывал баллистический колпачок. Для подрыва служил донный инерционный взрыватель через капсюль-детонатор. Также имелся дополнительный детонатор. Длина гранаты составлял 163 миллиметров. Корпус был окрашен в черный цвет. Граната выстреливалась патроном, имеющим 1,1 г заряд пороха, деревянным пыжом и кольцом вокруг капсюля. Дальность стрельбы составляла от 50 до 125 метров при начальной скорости — 50 м/с.

С началом военных действий против СССР чтобы повысить «бронебойные» свойства гранатомета приняли на вооружение Gr.G.Pz.gr («большую бронебойную гранату»). Это была надкалиберная граната имеющая утолщенную переднюю часть и длинный «стебель» который имел сзади нарезную втулку (из алюминия или пластмассы). Стебель вставлялся в мортирку. Инерционный донный взрыватель взводился после выстрела. Длина гранаты составляла 185 мм при диаметре — 45 мм. При угле встречи менее 60 градусов граната пробивала 40-миллиметровую броню. Корпус окрашивался в черный цвет. Для выстрела использовался патрон с 1,9-граммовым зарядом пороха и пыжом (деревянной пулей). Начальная скорость составляла 50 метров в секунду. Несмотря на высокую бронепробиваемость граната имела очень низкую кучность. В связи с этим стрельба по неподвижным целям велась на дальности до 100 м, по движущимся — до 75 м. Стреляя обычным патроном из винтовки с мортиркой бралось некоторое превышение прицела. Каждая пехотная, танко-истребительная и саперная рот имела на вооружении по 12 мортирок, полевые батареи — по две. На каждую мортирку полагалось 20 «бронебойных» и 30 осколочных гранат. Однако в вермахте, как и в РККА, противотанковые винтовочные гранаты применялись мало, так как «воздействие ружейной гранаты на внутреннее оборудование танка и экипаж было незначительным» (Э. Миддельдорф).



К концу 1941 году стала ясна неэффективность 7,92-мм ПТР PZ.B.-39, поэтому в 1942 году на его основе создали противотанковый гранатомет «Granatbuche 39» (Gr.B.-39). Ствол укоротили до 595-618 миллиметров, упростили казенник, сняли цевье, а на конце ствола установили 30-миллиметровую нарезную мортирку. Ее чашечка навинчивалась на ствол ПТР. Масса мортирки составляла 800 грамм, длина – 130 мм. Прицельные приспособления включали задний и передний визиры. Задний визир крепился в пазу ствольной коробки на кронштейне. Передний визир, представлявший собой сетку, состоящую из шести горизонтальных нитей и одной вертикальной нити, крепился на казенной части ствола обоймой. Горизонтальными нитями отмечалась дальность до 150 метров с шагом 25, вертикальной нитью образовывались прицельные перекрестия. На рамку визира крепили кожух со щитком, имеющим три отверстия. Среднее отверстие служило в темное время суток вспомогательной мушкой (75 м). Наводку по танкам производили по нижнему краю башни или в его середину. При движении цели – с выносом на 0,5 — 1 корпус машины. Стрельба по неподвижным целям велась на дальности до 150 м, по движущимся — до 75 м. Вес гранатомета — 10,5 кг, длина в походном положении — 908 мм, в боевом — 1230 мм. Боевой расчет состоял из 2 человек. Стрельба велась «Gr.G.Pz.gr.» имеющей усиленный стебель и «улучшенные нарезы» или специальной Gr.G.Pz.gr.61 «большой бронебойной гранатой образца 1943 года». Последняя имела каплевидную форму, большую прочность, сильный заряд, а также взрыватель, который срабатывал при любом угле встречи. Длина Gr.G.Pz.gr.61 составляла 195 мм, при диаметре корпуса 46 мм. Стебель гранаты имел светло-коричневую окраску. Граната выстреливалась лишь из Gr.B-39. Для выстрела использовалась гильза патрона к Pz.B.-39 с деревянной пулей. Начальная скорость выстрела 65 метров в секунду. Для стрельбы гранатой Gr.G.Pz.gr. (Gr.G.Pz.gr.46) использовали «метательный» патрон, созданный на основе патрона «318» и имевший усиленный пороховой заряд. Стрельба неусиленной «большой» или «малой» гранатами не допускалась, поскольку они могли разрушиться во время выстрела. Этому гранатомету, как и прочим нарезным «ружейным мортиркам», присущ существенный недостаток – вкладывание гранаты с дульной части и мешкотность заряжания. Это значительно снижало практическую скорострельность, а также живучесть оружия при ближнем бое.



Стремление к использованию любого средства в качестве боевого привело к тому, что был создан гранат для пистолетов. Например, в Германии специально для сигнального пистолета разработали противотанковый выстрел «Wurfgranatpatron 326 HL/LP» надкалиберной гранаты с бронепробиваемостью 50 мм. Однако из-за низкой меткости это дешевое и простое средство не получило широкого применения. Использование нарезного (5 нарезов в канале ствола) сигнального «Kampfpistole Z» созданного в конце 30-х годов на основе сигнального гладкоствольного «Вальтер» образца 1934 года казалось более удачным решением. Масса такого «пистолета» составляла 745 г, длина — 245 мм, длина ствола — 155 мм. Пистолет превращался в гранатомет присоединением складного прицела и металлического приклада. Масса гранатомета – 1960 г. Противотанковый выстрел «Wurfgranatpatron H62LP» представлял собой модификацию ручной кумулятивной гранаты PWM-1. Однако после выстрела на удалении более начинала 30 м она начинала кувыркаться. Противотанковая граната «Panzerwurfkorper 42 LP» разработанная в 1942 году оказалась наиболее удачной. Данная граната состояла из каплевидного корпуса с болевым зарядом (смесь гексогена и тротила) и донным инерционным взрывателем, а также стержня, имеющего на конце готовые нарезы. В стержне находился капсюль-воспламенитель, вышибной заряд пироксилинового пористого пороха и поршенек, который при выстреле срезал соединительную чеку и выбрасывал гранату. Длина гранаты составляла 305 миллиметров, а наибольший диаметр – 61миллиметр. Дальность стрельбы из пистолета «Z» составляла 50 метров. Для стрельбы из сигнального пистолета использовали вкладной нарезной ствол.

Противотанковые винтовочные оперенные гранаты, имеющие кумулятивную боевую часть, активно развивались первые двадцать лет после войны (бельгийская «Энерга», французские Mle 50 и 61, испанская G.L.61 и американская М-31). Однако в конце 60-х годов рост бронезащиты танков вывел данные гранаты из числа противотанковых средств. Однако оставалась возможность их применения против укрытий и легких бронемашин. Не случайно в обозначениях данных гранат аббревиатуру «AT» (anti-tank) сменили «АР» (armour penetrative — «бронебойная»), при этом кумулятивную боевую часть заменили кумулятивно-осколочной.




 Источник информации:

Журнал «Техника и вооружение»  Семен Федосеев  «Пехота против танков».



magspace.ru

Гранатометы и противотанковые ружья Германии — Вооружение

Протитанковый гранатомет GzB-39 разработанный на базе противотанкового ружья PzB-39. И пришедший ему на замену, вследствие того, что PzB-39 уже не справлялся со своей задачей по борьбе с вражеской бронетехникой.

При создании грантомета ствол ружья PzB-39 был укорочен и на дульную часть была навинчена мортирка, аналогичная мортирке ружейного гранатомета, широко применяемого в годы войны с винтовкой 98 и карабином 98к.

Протитанковый гранатомет GzB-39 разработанный на базе противотанкового ружья PzB-39. И пришедший ему на замену, вследствие того, что PzB-39 уже не справлялся со своей задачей по борьбе с вражеской бронетехникой.

При создании грантомета ствол ружья PzB-39 был укорочен и на дульную часть была навинчена мортирка, аналогичная мортирке ружейного гранатомета, широко применяемого в годы войны с винтовкой 98 и карабином 98к.

Прицельное приспособление гранатомета рассчитано на стрельбу до 75 метров по подвжиным целям и 150 метров- неподвижным, и состоит из переднего визира-сетки и заднего визира-целика.

Как и его прототипа в походном положении сошка и металлический приклад складываются для уменьшения размеров гранатомета, также имеется специальная ручка для переноски.

Для выстреливания гранаты используется специальный холостой патрон. Для стрельбы применяются следующие гранаты:

— большая противотанковая граната кумулятивного действия с улучшенными нарезами gr.G.P.gr mit verbessertem Drallschaft;

— противотанковая граната кумулятивного действия специального назначения Gewehrsgranaten fur Sonderzwecke.

Хотя пробиваемость брони была достаточной для большинства бронетехники противника, но точность и дальность стрельбы оказалась недостаточной. Также после появления танков с броней более 100 мм сделало дальнейшее развитие этого оружия Второй Мировой Войны бесперспективным и дальнейшие разработки были прекращены.

Тактико-технические характеристики:

Патрон 30-мм кумулятивная граната

Вес 10.5 кг

Вес мортирки 0.8 кг

Длина 1230 мм

Бронепробиваемость на дистанции 50-100 метров 80 мм

Начальная скорость гранаты 80 м/с

Прицельная дальность 150 м

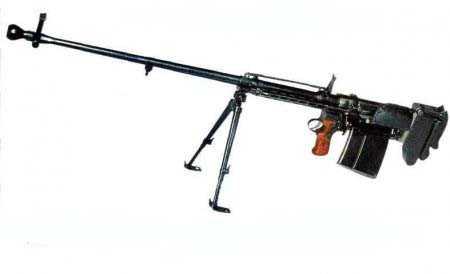

Противотанковое ружье MSS-41 разработано чехословацкими конструкторами фирмы «Зброевка-Брно» в начале 30-хх годов. После оккупации Чехословакии немецкими войсками MSS-41 продолжался, но уже для нужд Вермахта.

Данная модель является относительно коротким и простым в обслуживании оружием. Автоматика работает по принципу использования энергии отдачи ствола при его коротком ходе. Благодаря достаточно эффективному дульному тормозу и использовании значительного количества энергии отдачи оружия для работы его автоматики- вес ружья выдержан в рамках, допускающих переноску его одним человеком.

Противотанковое ружье MSS-41 разработано чехословацкими конструкторами фирмы «Зброевка-Брно» в начале 30-хх годов. После оккупации Чехословакии немецкими войсками MSS-41 продолжался, но уже для нужд Вермахта.

Данная модель является относительно коротким и простым в обслуживании оружием. Автоматика работает по принципу использования энергии отдачи ствола при его коротком ходе. Благодаря достаточно эффективному дульному тормозу и использовании значительного количества энергии отдачи оружия для работы его автоматики- вес ружья выдержан в рамках, допускающих переноску его одним человеком.

Конструктивно ружье выполнено по схеме «буллпап»: спусковой крючок находится перед магазином, а ствольная коробка выполняет также функцию приклада. Благодаря этой схеме модель получилась довольно компактной, по сравнению например с PzB-39: общая длина получилась на 386 мм меньше, чем у немецкого аналога оружия Второй Мировой Войны.

Боепитание осуществляется из коробчатого магазина, рассчитанного на десять 7.92-мм бронебойных патронов 318. Магазин вставляется в приемную горловину, находящейся за пистолетной рукояткой.

Ружье переносится с помощью плечевого ремня, для крепления которого имеются соответствующие петли.

В целом по пробиваемости MSS-41 аналогично PzB-39. Оно было эффективно против легкобронированных целей, но против средних и тяжелых танков противника было бесполезным.

Тактико-технические характеристики:

Патрон 7.92-мм бронебойный патрон 318

Вес с пустым магазином 13 кг

Длина 1195 мм

Система боепитания коробчатый магазин на 10 патронов

Практическая скорострельность 20 выстр/мин

Начальная скорость пули 1175 м/с

Прицельная дальность 400 м

Бронепобиваемость:

дистанция 300 метров 20 мм

дистанция 100 метров 30 мм

7.92-мм противотанковое ружье PZB-39

Разработки эффективных противотанковых средств борьбы, а в частности противотанковых ружей начались еще в Первую Мировую Войну после появления на поле боя первых английских танков. Одной из первых таких разработок была была винтовка системы Маузера образца 1918 года. Но из-за большого калибра 13-мм вес ее был 17.3 кг. Поэтому в 30-е годы начались разработки нового образца данного вида оружия.

Основными критериями были: ружье должно обслуживаться одним человеком и вес его не должен превышать 15 кг, ружье должно пробивать 30-мм броню вражеской бронетехники с расстояния 100 метров при угле встречи 60 градусов. Новое оружие решено было проектировать под стандартный на тот момент калибр 7.92-мм( под разработанный бронебойный патрон 318).

Разработки эффективных противотанковых средств борьбы, а в частности противотанковых ружей начались еще в Первую Мировую Войну после появления на поле боя первых английских танков. Одной из первых таких разработок была была винтовка системы Маузера образца 1918 года. Но из-за большого калибра 13-мм вес ее был 17.3 кг. Поэтому в 30-е годы начались разработки нового образца данного вида оружия. Основными критериями были: ружье должно обслуживаться одним человеком и вес его не должен превышать 15 кг, ружье должно пробивать 30-мм броню вражеской бронетехники с расстояния 100 метров при угле встречи 60 градусов. Новое оружие решено было проектировать под стандартный на тот момент калибр 7.92-мм( под разработанный бронебойный патрон 318).

Первые партии ружей, имевшими обозначение PzB-38, в количестве 1 600 штук были изготовлены летом 1938 года, но войсковые испытания выявили их недостатки: вес данных моделей был слишком большой 16.2 кг, а барабанный контейнер, рассчитанный на 36 патронов, был слишком неудобным. Поэтому ружье было отправлено на доработку в процессе которой вес был снижен до 12.6 кг, а барабанный контейнер был заменен на две обоймы по 10 патронов каждая, распологавшиеся по бокам ружья. Новые модели получили обозначение PzB-39 и были запущены в массовое производство- уже в июне 1941 года Вермахт насчитывал 25 298 экземпляров.

Противотанковое ружье PZB-39 по конструкции является однозарядным и состоит из ствола со ствольной коробкой, откидного приклада, спусковой рамы, затвора и сошек. Запирание канала ствола производится клиновым затвором, который перемещается в пазах ствольной коробки вертикально. Ударный механизм куркового типа находится в затворе, а боевая пружина расположена в курке.

Безопасность обеспечивается предохранителем флажкового типа, установленный на задней части ствольной коробки.

Для удобства переноски, а также для уменьшения размеров ружье PzB-39 снабжено специальной ручкой, а также складывающийся металлический приклад и смонтированная в средней части ружья двуногая сошка складывается и удерживается специальным стержнем.

На начальном этапе войны противотанковое ружье PzB-39 относительно неплохо справлялось со своей задачей, но после нападения на СССР и появления у союзных республик тяжелых танков данная модель оружия Второй Мировой Войны начала сдавать свои позиции и впоследствие заменена на противотанковые гранатометы GzB-39, реактивные противотанковые ружья «Офенвор», «Панцершрек», а также на «Фаустпатроны».

Тактико-технические характеристики:

Патрон 7.92-мм бронебойный патрон 318

Вес без патронов 12.6 кг

Длина 1600 мм

Длина в походном положении 1086 мм

Практическая скорострельность 10 выстр/мин

Начальная скорость пули 1210 м/с

Прицельная дальность 400 м

Бронепобиваемость

дистанция 300 метров 20 мм

дистанция 100 метров 30 мм

Швейцарская оружейная фирма «Ваффенфабрик Солотурн», являвшаяся дочерним предприятием немецкой фирмы «Рейнметалл», в конце 20-х гг. XX в. добилась весомых успехов в области создания противотанковых ружей. Так, на базе немецких разработок этой фирмой выпускалось 7,92-мм противотанковое ружье. Кроме того, ей было поручено сконструировать подобное оружие, но калибра 20 мм. К 1939 г. была выпущена небольшая партия противотанковых ружей калибра 20 мм, получивших обозначение S18–1000. Но вскоре этот образец был заменен более совершенным ружьем такого же калибра, сохранив при этом старое обозначение. Противотанковое ружье S18–1000 (под новым обозначением) было принято на вооружение армий многих европейских стран.

Швейцарская оружейная фирма «Ваффенфабрик Солотурн», являвшаяся дочерним предприятием немецкой фирмы «Рейнметалл», в конце 20-х гг. XX в. добилась весомых успехов в области создания противотанковых ружей. Так, на базе немецких разработок этой фирмой выпускалось 7,92-мм противотанковое ружье. Кроме того, ей было поручено сконструировать подобное оружие, но калибра 20 мм. К 1939 г. была выпущена небольшая партия противотанковых ружей калибра 20 мм, получивших обозначение S18–1000. Но вскоре этот образец был заменен более совершенным ружьем такого же калибра, сохранив при этом старое обозначение. Противотанковое ружье S18–1000 (под новым обозначением) было принято на вооружение армий многих европейских стран. Большие партии ружей отправлялись в Италию, где в количестве 2-х шт. их планировалось включить в состав вооружения каждого пехотного батальона. Вермахту была поставлена лишь небольшая партия таких ружей, однако после капитуляции Италии в сентябре 1943 г. все состоявшие на вооружении итальянской пехоты ружья S18–1000 были переданы частям немецкой армии. Противотанковое ружье S18–1000 являлось весьма мощным оружием, способным на расстоянии 100 м пробить расположенную под углом 60° броневую плиту толщиной 20–22 мм, а на расстоянии 300 м до 18 мм. Оружие было полуавтоматическим, то есть стрелок мог не отвлекаться на перезаряжание ружья, поскольку это делали за него механизмы автоматики, действовавшей за счет энергии отдачи ствола. Стрельба велась смешанными патронами 20х115 мм с бронебойной пулей. Питание осуществлялось из коробчатого магазина емкостью 5 или 10 патронов, присоединяемого снизу к ствольной коробке. Стандартное ружье этой конструкции было предназначено для стрельбы одиночными выстрелами. Но имелись модификации, предполагавшие возможность ведения стрельбы в автоматическом режиме. Сильная отдача, обусловленная использованием достаточно мощного патрона, несколько снижалась дульным тормозом и мягким амортизатором на прикладе. Ружье имело двуногую сошку и дополнительный телескопический упор, смонтированный на прикладе. Часть ружей была изготовлена на колесном лафете. Механический прицел ружья S18–1000 зачастую дополнялся 2,75-кратным оптическим прицелом, позволявшим точно поражать различные цели на расстоянии до 1500 м. Из-за большого веса ружья обслуживающий его расчет состоял из двух солдат, однако мобильность данного ружья на поле боя оценивалась как недостаточная.

Калибр, мм — 20

Вес без патронов, кг — 50,0

Длина общая, мм — 2160

Длина ствола, мм — 1300

Начальная скорость пули, м/с — 850

Бронепробиваемость на расстоянии 100 м, мм — 22

Бронепробиваемость на расстоянии 300 м, мм — 18

Прицельная дальность, м — 1500

www.nakop.ru

Ручные противотанковые гранаты времен Второй мировой войны

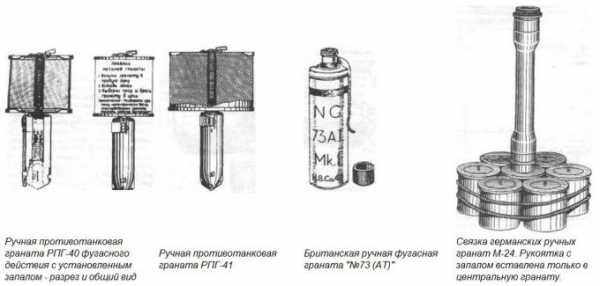

Пехотой для борьбы с танками широко использовались ручные гранаты – как специальные противотанковые, так и осколочные. Данная практика также как и другие средства борьбы с бронетехникой зародилась во время Первой мировой. В качестве ПТС в то время рассматривали связки гранат и тяжелые гранаты, применявшиеся для разрушения проволочных заграждений (такие как русские гранаты Новицкого). В начале 30-х такие гранаты были «важным средством обороны… особенно при внезапном нападении бронечастей на закрытой местности». В советском «Наставлении по стрелковому делу» 1935 и 1938 годов имелось специальное указание, как вязать ручные гранаты образцов 1914/30 годов и образца 1933 года. Гранаты связывались проволокой или бечевкой по пять или три штуки таким образом, чтобы рукоятка центральной гранаты смотрела в одну, а остальных гранат в противоположную сторону. Гранаты типа Мильса или Ф-1 плотно связывались в мешке. Связки рекомендовалось метать по ходовой части и под гусеницы танка. Такие же связки, однако, снабженные несколькими бечевками с грузиками, использовались для подрыва проволочных заграждений. Немецкой пехотой применялись связки гранат М-24 – их вязались по семь штук, деревянную ручку с запалом вставляли лишь в центральную гранату (опыт Первой мировой).Специальные противотанковые гранаты начала Второй мировой войны представляли собой фугасные тяжелые снаряды и являлись наследниками тяжелых гранат использовавшихся для разрушения препятствий в Первую мировую войну. Разработке и введению данных гранат способствовал опыт боев советско-финской войны. Поначалу отрабатывали сравнительно легкую гранату, однако ее пробивное (вернее – проламывающее) действие равное 10 миллиметрам было явно недостаточным. В 1940 году на вооружение РККА поступила РПГ-40 ударного действия. Данная граната была создана М.И. Пузыревым в ГСКБ-30 при заводе №58 им. К.Е. Ворошилова (данное конструкторское бюро, возглавляемое Н.П. Беляковым, по разработке гранат стало головным). РПГ-40 имела тонкостенный цилиндрический корпус, и была способна пробивать 20-миллиметровую броню. В рукоятке размещался инерционный запал мгновенного действия имеющий ударниковый механизм и предохранительную чеку. В осевой канал корпуса перед броском через отверстие в крышке вставлялся детонатор (по образцу РГД-33 – ручной осколочной гранаты). На корпусе размещали инструкцию по применению гранаты. Однако уже вскоре граната по «бронебойному» действию перестала удовлетворять требованиям ПТО – после взрыва на поверхности брони толщина которой превышает 20 миллиметров она образовывала только вмятину, не вызывая с внутренней стороны опасных отколов брони.

В 1941 году Пузырев на основе данной гранаты создал РПГ-41 имеющую 1400-граммовый заряд взрывчатого вещества и повышенной до 25 миллиметров бронепробиваемостью. Но уменьшившаяся дальность броска широкому применению РПГ-41 не способствовала. Фугасные гранаты рекомендовалось метать по ходовой части, гусеницам, на крышу моторного отделения или под башню танка. У солдат фугасные противотанковые гранаты получили прозвище «Танюша». Данные гранаты также предназначались для «разрушения прочных закрытий». Партизанами он широко использовали во время диверсий и нападений на автоколонны.

В июле 1941 года Военный Совет Северного фронта дал задание на разработку противотанковой ручной гранаты для производства на ленинградских предприятиях. Изобретателем А.Н. Селянкиным на основе РГД-33 при участии М.Г. Дьяконова (ее конструктора) создал фугасную противотанковую гранату с увеличенным до 1000 грамм зарядом взрывчатого вещества. Данная граната также получила обозначение РПГ-41. В 1941 году на ленинградских предприятиях выпустили около 798 тысяч таких гранат. Фугасные противотанковые гранаты с увеличенным зарядом полукустарного и заводского производства применяли при обороне Севастополя и Одессы, различные варианты противотанковых гранат создавали в мастерских партизанских отрядов.


Английская противотанковая граната «№ 73 AT» имеющая цилиндрический корпус длиной 240 мм и диаметр 80 мм оснащалась инерционный запал и предохранительным рычагом. Дальность броска составляла 10-15 метров при массе — 1,9 килограмм. Корпус гранаты был окрашен в желто-коричневый цвет, имела красный поясок. Граната металась исключительно из-за укрытия.

Действенность таких гранат при большой массе скоро перестала соответствовать основному назначению. Благодаря использованию кумулятивного эффекта положение изменилось в корне. Исследования кумулятивного (от латинского cumulatio — «концентрация», «накопление») эффекта «полых зарядов» вели задолго до того. Это обуславливалось потребностями строителей и инженерных войск. В России данные исследования начал военный инженер М.М. Боресков в 1865 году. За рубежом данный эффект больше известен под названием «эффект Манро». В СССР исследование практического применения данных зарядов в строительстве провел М.Я. Сухаревский в 20-е годы. В начале войны существовали инженерные кумулятивные заряды для поражения броневых и бетонных колпаков. В 1941 году основы расчета кумулятивных боевых частей разработал в НИИ-6 (ведущее НИИ Наркомата боеприпасов) инженер М.Я. Васильев. В октябре 1941 года в НИИ-6 провели испытания кумулятивных зарядов. В начале 1942 года разработали первый советский кумулятивный артиллерийский снаряд. Исследованием и разработкой кумулятивных боевых частей занимались и за рубежом. Кумулятивной боевой частью несется заряд взрывчатого вещества, в передней части которого имеется обращенная вперед сферическая или коническая выемка (воронка). При подрыве образующиеся газы фокусируются в мощный узкий поток высокой температуры. При этом образовывается давление до 10 Гпа. Скорость до 15 км/с. Металлической облицовкой воронки обеспечивается правильное формирование кумулятивной струи которая усиливается потоком частиц расплавленных металлов. «Пробивное» действие такого заряда превышает калибр снарядов и не зависит от дальности стрельбы и скорости встречи снарядов с броней. В СССР в начале войны в Военно-инженерной академии и Остехбюро НКВД разрабатывали «бронепрожигающие» боевые части основой которых являлся термитный заряд, ускоряемый пороховыми газами. Но они оказались неудачными поэтому работы прекратили. Работы были переведены к собственно кумулятивным боевым частям, которые, у нас еще долго именовались «бронепрожигающими», хотя их поражающее действие обеспечивалось не только температурой кумулятивной струи, но и давлением и скоростью. Серьезными проблемами во время создания кумулятивных боевых частей оказались выдерживание точности при изготовлении и создание чувствительного и в тоже время безопасного взрывателя.


В 1943 году с небольшим промежутком на вооружении армии СССР появилась ручная кумулятивная граната РПГ-43, а Германии – PWM-1(L).

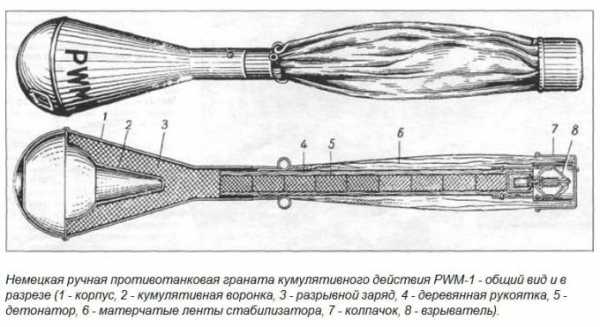

PWM-1(L) состояла из деревянной рукоятки и каплевидного корпуса. В корпусе размещался заряд из сплава гексогена и тротила. В рукоятке находился детонатор, а на конце инерционный взрыватель, который срабатывал при различных углах касания. Вокруг рукоятки укладывался матерчатый стабилизатор, который раскрывался четырьмя пружинными пластинами. Стабилизатор в сложенном положении удерживал колпачок, для его снятия необходимо было отвести специальный язычок. Стабилизатор, раскрываясь после броска, вырывал чеку чувствительного взрывателя. Для подвешивания гранаты к ремню на головке имелось ушко. Корпус был окрашен в серо-бежевый цвет. Длина гранаты – 530 мм (рукоятки — 341 мм), диаметр корпуса — 105 мм, бронепробиваемость – 150 мм, при угле 60° — до 130 мм. Учебная граната PWM-1 (L) Ub, от боевой, отличалась цветом (красный) и тремя рядами отверстий на корпусе. На вооружении немецкой армии ручные кумулятивные гранаты, по словам Хейдте, «довольно быстро были вытеснены РПГ «Панцерфауст» (реактивной противотанковой гранатой)».

РПГ-43 разработал конструктор КБ-20 Н.П. Беляков в конце 42 — начале 43 года. В 16 апреля 1943 года данная граната прошла полигонные, а 22-28 апреля – войсковые. Вскоре ее приняли на вооружение. Летом 1943 года РПГ-43 начала поступать в войска.

Корпус гранаты имел коническую крышку и плоское дно. Под крышкой находилось пружина запала и жало. В съемной рукоятке вмещался инерционный запал, предохранительный механизм и двухленточный стабилизатор. Уложенный стабилизатор прикрывал колпак. Перед броском необходимо было снять рукоятку и поджать его пружину вращением запала. Рукоятка вновь присоединялась, предохранительный шплинт выдергивался за кольцо. После броска предохранительная планка отлетала, колпак стабилизатора с рукоятки сползал, вытягивая стабилизатор, при этом взводился запал. Стабилизатор обеспечивал минимальный угол встречи и правильный полет гранаты – вперед головной частью.

Появление немецких танков Pz.VI «Тигр», Pz.V «Пантера» и тяжелого танка-истребителя «Элефант» в боях на Курской дуге потребовало повышения бронепробиваемости гранат до 120 мм. Конструкторы Н.С. Житких, Л.Б. Иоффе, М.З. Полевиков в Московском филиале НИИ-6 НКБП разработали кумулятивную гранату РПГ-6. В данной гранате угадывались черты немецкой PWM-1(L). Войсковые испытания были проведены в сентябре 1943 года, и уже в конце октября она была принята на вооружение. У РПГ-6 был каплевидный корпус с зарядом (две шашки) и дополнительный детонатор. Рукоятка имела инерционный взрыватель, капсюль-детонатор и ленточный стабилизатор. Ударник взрывателя блокировала чека. Ленты стабилизатора (две короткие и две длинные) укладывались в рукоятке. Для их удержания имелась предохранительная планка. Перед броском вынимался предохранительный шплинт. После броска предохранительная планка отлетала, вытягивался стабилизатор, чека ударника выдергивалась – взводился запал. Таким образом, система предохранения у данной гранаты была трехступенчатой (РПГ-43 имела двухступенчатую). В плане технологии главной особенностью гранаты РПГ-6 было отсутствие резьбовых и точеных деталей, широкое применение накатки и штамповки. За счет этого удалось наладить серийное производство гранаты еще до конца года. РПГ-6 по сравнению с РПГ-43, была безопаснее в обращении и технологичнее в производстве. Метались данные гранаты на 15-20 м, бойцу после броска следовало укрыться.


Всего в СССР с 1942 по 1945 год было выпущено 20 882 800 противотанковых и 37 924 000 противопехотных ручных гранат (в 1942 году – 9232 тыс., в 1943 году – 8000 тыс., в 1944 году — 2830 тыс. в 1945 – 820,8 тыс.). Можно увидеть снижение количества ручных гранат в системе противотанковых боеприпасов пехоты. Ручными противотанковыми гранатами снабжали десанты, партизанские и диверсионные отряды – например парашютно-десантный мешок ПД-ММ, мог вмещать до 70 гранат. РПГ-6 и РПГ-43 оставалась на вооружении и по окончании войны, однако в начале 50-х годов их заменила РКГ-3 со стабилизирующим парашютиком и трехступенчатой системой предохранения.

Основной проблемой использования ручных противотанковых гранат было медленное срабатывания запала – граната, попавшая в цель, могла взорваться, отскочив или скатившись с брони. В связи с этим делались попытки «прикрепить» гранату к броне. Например, англичанами с 1940 года использовалась так называемая «липкая бомба» — фугасная граната №74 ST. Стеклянная колба (шар) диаметром 130 миллиметров снаряжалась нитроглицерином. На шар надевался шерстяной мешок, который был покрыт липкой массой. В длинной рукоятке размещался дистанционный взрыватель с чекой (задержка 5 сек.). Общая длина гранаты — 260 мм, масса — 1,3 кг. С шара перед броском снимался кожух выполненный из жести, выдергивалась чека. Однако граната не прикреплялась к вертикальной и влажной броне. Высокая чувствительность нитроглицерина делала гранату № 74 более опасной для пользователя, а не для противника.

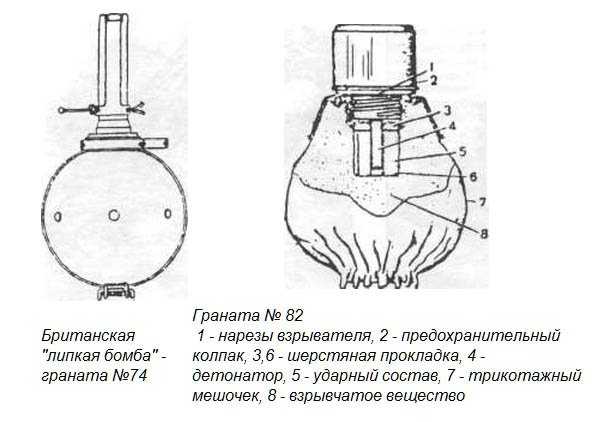

Англичанами также была создана «мягкая» граната: ее корпусом служил трикотажный мешочек, стянутый снизу тесьмой, и заправленный сверху в металлическую крышку. Взрыватель навинчивался на крышку. Взрыватель прикрывался колпачком. № 82 метали на близкие дистанции и она не «скатывалась» с горизонтальной поверхности. Из-за характерной формы ее также называли «Гэмен» («окорок»). Считалось что для поражения танка необходимо попасть двумя такими «окороками» на крышу моторного отделения или башни.

Немецкая «приклеивающаяся» граната состояла из корпуса в котором размещался кумулятивный заряд и войлочной подушкой на дне, терочного запала и капсюля-детонатора «№8». Капсюль и запал были аналогичны используемым в ручных осколочных гранатах. Войлочную подушку пропитывали клеем и прикрывали колпачком, который снимался непосредственно перед броском или постановкой на танк. Длина гранаты – 205 мм, диаметр — 62 мм. Данная граната предназначалась для борьбы с бронемашинами и легкими танками.

Более интересной магнитной гранатой была «Н.Н.3» (Heft Hohladung — «ручной кумулятивный заряд») предназначенная для борьбы с САУ всех типов и танками. На дне конического корпуса, в котором размещался кумулятивный заряд (смесь гексогена и тротила), крепились три магнита, которые «фиксировали» гранату перпендикулярно поверхности брони. Съемная железная арматура предохраняла от размагничивания и блокировала магниты до применения гранаты. Капсюль-детонатор — «№ 8А1». Стандартный терочный запал (замедление 4,5 сек. или 7 сек.) находился в рукоятке. Граната была окрашена в зеленый цвет. Длина гранаты составляла — 300 мм, а диаметр ее дна составлял 160 мм. Гранату обычно «сажали» на танк когда он проходил над окопом. Также допускалось ее метание на дальность до 15 метров, хотя ее «закрепление» после броска было сомнительным. Сами же немецкие танковые войска в 1944-45 годах защищали свои машины от магнитных гранат при помощи обмазки «циммерит» – 5-6 миллиметровый слой ослаблял силу притяжения магнита. Поверхность делалась волнистой. Кроме того, «циммерит» защищал танки от зажигательных и «липких» гранат. Магнитная граната, по сути, являлась развитием инженерных кумулятивных зарядов, при помощи которых, например, в 40 году немецким парашютистам удалось захватить форт Эбен-Эмаль. Н.Н.3 была скорее не ручной гранатой а миной. В своих записках генерал-полковник Гудериан «дисковые противотанковые мины, магнитные мины кумулятивного действия и канистры наполненные бензином» относил к «пассивным средствам» ПТО.

Германский танк «Тигр» в «циммеритовой» обмазке против магнитных мин.

Портативные магнитные мины-гранаты использовали и японцы на островах тихоокеанского региона. Американские танкисты чтобы защитить свои машины от подобного оружия использовали закрепленные на корме и бортах пакеты из деревянных брусков (эти пакеты в Европе служили для защиты от гранат «панцерфаустов»).

Пехота воюющих сторон применяла гранаты-мины и других типов. Например, у англичан имелась фугасная граната «№ 75» («Хоукинс Мк1») с плоским корпусом. Ее длина составляла 165 мм, а ширина – 91 мм. Сверху корпуса размещалась нажимная планка, под ней пара химических взрывателей-ампул. При разрушении ампул образовывалось пламя в результате химической реакции, которое вызывало взрыв капсюля-детонатора. После этого срабатывал дополнительный детонатор, от которого детонировало взрывчатое вещество боевого заряда. «Хоукинс» подбрасывалась под колесо бронемашины или гусеницу танка, а также использовалась на минных полях. Подобные гранаты укладывались на салазки, которые были привязаны к шнурам. Таким образом, получалась «подвижная» мина, «подтягиваемая» под движущийся танк. Плоские противотанковые мины, закрепленные на бамбуковых шестах, широко и довольно успешно применяли японские пехотинцы-истребители танков: наши танкисты столкнулись с этим еще в 1939 году на Халхин-Голе.


——————————————————————————————————

genadiafanassjev.blogspot.com

Винтовочные противотанковые гранаты во Второй мировой войне

Во время Второй мировой войны практически все армии использовали ружейные (винтовочные) гранаты. Необходимо отметить, что штабс-капитан российской армии В.А. Мгебров еще в 1914 году предлагал использовать ружейную гранату собственной разработки против бронеавтомобилей. Это, между прочим, было одним из первых предложений пехотного «противотанкового» оружия (хотя собственно «танков» еще не существовало). Англичане, уже после того как появились танки, рекомендовали своей пехоте использовать для обстрела машин противника шомпольные ружейные гранаты.








Гранатомет Дьяконова




В 20-30-е гг. на вооружении РККА состоял дульнозарядный «гранатомет Дьяконова». Данный гранатомет был создан в конце Первой мировой и в дальнейшем модернизирован. Гранатомет Дьяконова состоял из мортирки, прицела-квадранта и сошки. Его использовали для поражения осколочной гранатой живой силы противника. Ствол мортирки калибра 41 мм имел три винтовых нареза. Она жестко крепилась в чашечке, которая навинчивалась на шейку. Та в свою очередь надевалась на ствол винтовки и фиксировалась на мушке вырезом. Перед ВОВ гранатомет имелся на вооружении в каждом кавалерийском и стрелковом отделении. В тоже время встал вопрос о придании данному гранатомету «противотанковых» свойств. Во время войны на вооружение была принята граната ВКГ-40. Ее корпус имел обтекаемую форму, на цилиндрической части три ведущих выступа. В хвостовой части, конической формы, монтировался донный взрыватель, который включал инерционное тело («оседающий цилиндр»), капсюль-детонатор, проволочную чеку и дополнительный детонатор.




Донную часть закрывал колпачок. Длина гранаты ВКГ-40 составляла 144 мм. Для отстреливания гранаты использовался специальный холостой патрон с 2,75-граммовым зарядом пороха марки П-45 или ВП. Дульце гильзы патрона обжимали «звездочкой» и окрашивали в черный цвет, как и головную часть гранаты. Была модернизирована и мортирка: на шейке была закреплена особая мушка с ограждением, винт, ввинченный в ствол, ограничивал при досылании продвижение гранаты.




Уменьшенный заряд патрона давал возможность стрелять прямой наводкой, приклад при этом упирался в плечо. Стрельбу вели без сошки, с использованием прицела винтовки: отметка «16» – дальности до 50 м, «18» — до 100 м, «20» — до 150 м. Общий вес винтовки с мортиркой составлял 6 килограмм. Такой «гранатомет» обслуживался одним человеком (здесь в отличие от использования осколочной гранаты не нужно было выставлять трубку перед заряжанием). Скорострельность — до 6 выстрелов в мин. ВКГ-40 использовалась очень ограниченно. Это объясняется низкой кучностью стрельбы и недооценкой ружейного гранатомета. Впрочем, позднее на вооружение были приняты винтовочные противотанковые гранаты ВГ-44 и ВГ-45 к карабинам.











ВПГС-41 («винтовочная противотанковая граната Сердюка образца 1941 года»)




В начале 1942 года на вооружение была принята шомпольная ВПГС-41 («винтовочная противотанковая граната Сердюка образца 1941 года»), созданная в конструкторском бюро Наркомата угольной промышленности, руководителем которого являлся Сердюк. ВПГС-41 состояла из обтекаемого корпус в котором был размещен кумулятивный заряд, взрывателя и хвоста-«шомпола», который вставлялся ствол винтовки. На шомпол, имеющий обтюрирующую проточку, надевалась обойма со стабилизатором.




При вставлении шомпола стабилизатор прижимался к корпусу. После вылета гранаты стабилизатор фиксировался на заднем конце шомпола. Для выстрела использовался холостой патрон. Дальность стрельбы прямой наводкой составляла до 60 метров, а при угле возвышения 40 град – до 170 метров (данный способ стрельбы использовали для поражения неподвижных скоплений техники). Во время битвы под Москвой ВПГС сыграла свою роль – она производилась московскими заводами «Красный факел» и «Красный пролетарий».




Эффективная дальность и точность были невысоки, довольно часто взрыватель срабатывал преждевременно. Кроме того, «шомполки» очень быстро портили ствол винтовки. В связи с этим граната, которую поначалу заказали в большом количестве, уже в 1942 году сняли с вооружения и производства.




Свои гранатометы были на вооружении и у партизанских отрядов. Например, весьма удачную мортирку в 1943 году разработал Т.Е. Шавгулидзе, боец Минского партизанского соединения. Для нее он использовал гильзы 45-мм выстрела, противотанковые гранаты ПРГШ и осколочно-фугасную гранату.








Партизанский ружейный гранатомет Шавгулидзе (ПРГШ) и макет гранаты к нему




Британской армии в конце Первой мировой войны предполагалось использование против немногочисленных немецких танков фугасной шомпольной ружейной гранаты № 44 имеющей головной ударный взрыватель. Граната кроме шомпола-хвоста имела кольцевой стабилизатор, который обеспечивал лучшую меткость и правильное падение. Однако свидетельств о применении данной гранаты против танков не нашлось.




Англичанами во время Второй мировой против танков и бронемашин применялся 51-миллиметровый дульнозарядный гладкоствольный винтовочный гранатомет (мортирка). Изначально предполагалось, что из этого гранатомета будет выстреливаться ручная граната Мильса. В 1940 году появилась граната № 68, которая имела стальной цилиндрический корпус с кумулятивным зарядом (прикрывался плоской крышкой), донный инерционный взрыватель, капсюль-детонатор и капсюль-воспламенитель.




Бронепробиваемость – до 50 мм. В хвостовой части корпуса имелся четырехлопастной стабилизатор. Корпус был окрашен в желто-бурый цвет с зеленым и красным поясками. Для выстрела использовали холостой патрон. Как правило, стреляли с упора лежа. Чека взрывателя перед выстрелом вынималась. Максимальная дальность стрельбы — 100 ярдов (91 м), наибольшая эффективность достигалась на дальности 45-75 м. Гранату № 68 ограниченно применяли во Франции в 1940 году. В 1941-1942 годах ее в основном выдавали в части Home Guard (местной обороны). Для выстрела также использовался легкий 51-миллиметровый миномет.




В армии Соединенных Штатов за время войны была сформирована система ружейных гранат, которая включала противопехотные, противотанковые, дымовые и учебные образцы. Мортирок не было – все гранаты снабжались стабилизаторными трубками, которые насаживалась на «метательное приспособление» — надульник на стволе винтовки или карабина. Гранаты выстреливались соответствующими холостыми патронами. Противотанковая граната М9А1 имела обтекаемый корпус, в котором размещался кумулятивный боевой заряд, стабилизаторную трубку, оснащенную кольцевым стабилизатором и инерционный донный взрыватель. Длина гранаты составляла 284 миллиметров, при диаметре корпуса — 51 миллиметр. Начальная скорость во время стрельбы из карабина составляла 45 метров в секунду, при дальности – до 175 метров, из винтовки – 55 метров в секунду, дальность – до 250 метров.




Однако кучность стрельбы позволяла эффективно уничтожать бронецели на значительно меньшем удалении. Американские морские пехотинцы такие гранаты успешно использовали в 1944 году на островах Тихоокеанского региона против японских легко бронированных танков – благо заросли и местность допускали стрельбу практически в упор. Для обучения использовали учебную гранату М11-А2 которая повторяла М9А1 по форме, массе и размерам. Оперенные винтовочные гранаты, которые выстреливались с пламегасителя или с небольшой дульной насадки, оказались более перспективным направлением развития данного типа боеприпасов. В Соединенных Штатах в начале войны рассматривали вариант реактивной противотанковой гранаты с использованием штыка винтовки в качестве направляющей, однако его отклонили.






Германский гранатомет «Schiessbecher», укрепленный на стволе карабина «98к» (вверху) и общий вид мортирки гранатомета: 1 — ствол мортирки, 2 — чашечка, 3 — шейка, 4 — мушка карабина, 5 — зажимное устройство. 6 — зажимный винт, 7 — рукоятка зажимного винта, 8 — ствол карабина




Германский гранатомет «Schiessbecher» представлял собой 30-миллиметровую нарезную дульнозарядную мортирку массой 835 г. Ствол ввинчивался в чашечку, которая плавно переходила в шейку. Мортирку одевали на ствол карабина или винтовки и крепили зажимным устройством. Прицел крепили обоймой с винтом перед ствольной коробкой слева. Его качающаяся часть имела визирную планку с мушкой и целиком на концах, уровнем и секторной задней частью с делениями от 0 до 250 м с шагом 50. Масса гранатомета на карабине «Маузер» 98k – 5,12 кг, длина – 1,25 м. Гранаты имели нарезы, которые во время заряжения совмещались с нарезами мортирки.








Германский противотанковый гранатомет Gz.B-39




Калиберная G.Pz.gr. («малая бронебойная граната») имела оживально-цилиндрический корпус. На хвостовой части – готовые нарезы. Кумулятивный заряд прикрывал баллистический колпачок. Для подрыва служил донный инерционный взрыватель через капсюль-детонатор. Также имелся дополнительный детонатор. Длина гранаты составлял 163 миллиметров. Корпус был окрашен в черный цвет. Граната выстреливалась патроном, имеющим 1,1 г заряд пороха, деревянным пыжом и кольцом вокруг капсюля. Дальность стрельбы составляла от 50 до 125 метров при начальной скорости — 50 м/с.




С началом военных действий против СССР чтобы повысить «бронебойные» свойства гранатомета приняли на вооружение Gr.G.Pz.gr («большую бронебойную гранату»). Это была надкалиберная граната имеющая утолщенную переднюю часть и длинный «стебель» который имел сзади нарезную втулку (из алюминия или пластмассы). Стебель вставлялся в мортирку. Инерционный донный взрыватель взводился после выстрела. Длина гранаты составляла 185 мм при диаметре — 45 мм. При угле встречи менее 60 градусов граната пробивала 40-миллиметровую броню. Корпус окрашивался в черный цвет.




Для выстрела использовался патрон с 1,9-граммовым зарядом пороха и пыжом (деревянной пулей). Начальная скорость составляла 50 метров в секунду. Несмотря на высокую бронепробиваемость граната имела очень низкую кучность. В связи с этим стрельба по неподвижным целям велась на дальности до 100 м, по движущимся — до 75 м. Стреляя обычным патроном из винтовки с мортиркой бралось некоторое превышение прицела. Каждая пехотная, танко-истребительная и саперная рот имела на вооружении по 12 мортирок, полевые батареи — по две. На каждую мортирку полагалось 20 «бронебойных» и 30 осколочных гранат. Однако в вермахте, как и в РККА, противотанковые винтовочные гранаты применялись мало, так как «воздействие ружейной гранаты на внутреннее оборудование танка и экипаж было незначительным» (Э. Миддельдорф).








К концу 1941 году стала ясна неэффективность 7,92-мм ПТР PZ.B.-39, поэтому в 1942 году на его основе создали противотанковый гранатомет «Granatbuche 39» (Gr.B.-39). Ствол укоротили до 595-618 миллиметров, упростили казенник, сняли цевье, а на конце ствола установили 30-миллиметровую нарезную мортирку. Ее чашечка навинчивалась на ствол ПТР. Масса мортирки составляла 800 грамм, длина – 130 мм. Прицельные приспособления включали задний и передний визиры. Задний визир крепился в пазу ствольной коробки на кронштейне. Передний визир, представлявший собой сетку, состоящую из шести горизонтальных нитей и одной вертикальной нити, крепился на казенной части ствола обоймой. Горизонтальными нитями отмечалась дальность до 150 метров с шагом 25, вертикальной нитью образовывались прицельные перекрестия. На рамку визира крепили кожух со щитком, имеющим три отверстия. Среднее отверстие служило в темное время суток вспомогательной мушкой (75 м). Наводку по танкам производили по нижнему краю башни или в его середину. При движении цели – с выносом на 0,5 — 1 корпус машины. Стрельба по неподвижным целям велась на дальности до 150 м, по движущимся — до 75 м. Вес гранатомета — 10,5 кг, длина в походном положении — 908 мм, в боевом — 1230 мм. Боевой расчет состоял из 2 человек. Стрельба велась «Gr.G.Pz.gr.» имеющей усиленный стебель и «улучшенные нарезы» или специальной Gr.G.Pz.gr.61 «большой бронебойной гранатой образца 1943 года».




Последняя имела каплевидную форму, большую прочность, сильный заряд, а также взрыватель, который срабатывал при любом угле встречи. Длина Gr.G.Pz.gr.61 составляла 195 мм, при диаметре корпуса 46 мм. Стебель гранаты имел светло-коричневую окраску. Граната выстреливалась лишь из Gr.B-39. Для выстрела использовалась гильза патрона к Pz.B.-39 с деревянной пулей. Начальная скорость выстрела 65 метров в секунду. Для стрельбы гранатой Gr.G.Pz.gr. (Gr.G.Pz.gr.46) использовали «метательный» патрон, созданный на основе патрона «318» и имевший усиленный пороховой заряд.




Стрельба неусиленной «большой» или «малой» гранатами не допускалась, поскольку они могли разрушиться во время выстрела. Этому гранатомету, как и прочим нарезным «ружейным мортиркам», присущ существенный недостаток – вкладывание гранаты с дульной части и мешкотность заряжания. Это значительно снижало практическую скорострельность, а также живучесть оружия при ближнем бое.








Стремление к использованию любого средства в качестве боевого привело к тому, что был создан гранат для пистолетов. Например, в Германии специально для сигнального пистолета разработали противотанковый выстрел «Wurfgranatpatron 326 HL/LP» надкалиберной гранаты с бронепробиваемостью 50 мм. Однако из-за низкой меткости это дешевое и простое средство не получило широкого применения. Использование нарезного (5 нарезов в канале ствола) сигнального «Kampfpistole Z» созданного в конце 30-х годов на основе сигнального гладкоствольного «Вальтер» образца 1934 года казалось более удачным решением. Масса такого «пистолета» составляла 745 г, длина — 245 мм, длина ствола — 155 мм.




Пистолет превращался в гранатомет присоединением складного прицела и металлического приклада. Масса гранатомета – 1960 г. Противотанковый выстрел «Wurfgranatpatron H62LP» представлял собой модификацию ручной кумулятивной гранаты PWM-1. Однако после выстрела на удалении более начинала 30 м она начинала кувыркаться. Противотанковая граната «Panzerwurfkorper 42 LP» разработанная в 1942 году оказалась наиболее удачной. Данная граната состояла из каплевидного корпуса с болевым зарядом (смесь гексогена и тротила) и донным инерционным взрывателем, а также стержня, имеющего на конце готовые нарезы. В стержне находился капсюль-воспламенитель, вышибной заряд пироксилинового пористого пороха и поршенек, который при выстреле срезал соединительную чеку и выбрасывал гранату. Длина гранаты составляла 305 миллиметров, а наибольший диаметр – 61миллиметр. Дальность стрельбы из пистолета «Z» составляла 50 метров. Для стрельбы из сигнального пистолета использовали вкладной нарезной ствол.




Противотанковые винтовочные оперенные гранаты, имеющие кумулятивную боевую часть, активно развивались первые двадцать лет после войны (бельгийская «Энерга», французские Mle 50 и 61, испанская G.L.61 и американская М-31). Однако в конце 60-х годов рост бронезащиты танков вывел данные гранаты из числа противотанковых средств. Однако оставалась возможность их применения против укрытий и легких бронемашин. Не случайно в обозначениях данных гранат аббревиатуру «AT» (anti-tank) сменили «АР» (armour penetrative — «бронебойная»), при этом кумулятивную боевую часть заменили кумулятивно-осколочной.








Источник

spec-naz.org

Отправить ответ

avatar
  Подписаться
Уведомление о
