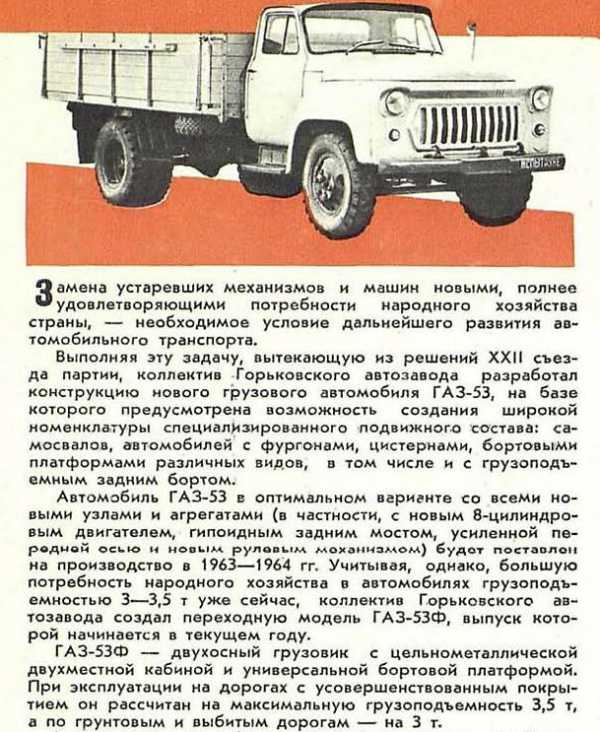

из «За рулём» №7 1962 года:
ГАЗ-53Ф — это первый автомобиль серии «53» завода ГАЗ. По сути он представлял собой шасси ГАЗ 51A с удлиненной до 3700 мм колесной базой и с кабиной грузовика ГАЗ 52 — этакий гибрид старого и нового, логичный переход от 2,5-тонного ГАЗ 51A к 4-тонному ГАЗ 53A.
Предысторию появления ГАЗ 53Ф неофициально связывают с проходившим в 1961 году ХХII-му съездом КПСС, к открытию которого завод обязывался начать выпуск нового грузовика ГАЗ 53. Однако, в силу того, что к тому времени не был освоен в производстве V-образный 8-цилиндровый двигатель, пришлось ставить «шестёрку», форсированную до 82 л.с. благодаря увеличению степени сжатия до 6,7 (видимо поэтому появилась буква «Ф» в название — «форсированный»). Также не был освоен гипоидный задний мост, поэтому применили обычный от ГАЗ 51A, но с главной парой от ГАЗ 63 (i=7,6; у ГАЗ 51A i=6,67). Это позволило в какой-то мере сохранить динамику автомобиля с увеличенной до 3500кг грузоподъемностью. В связи с возросшей грузоподъемностью были установлены шины размерностью 8,25-20 и диски колес с тремя отверстиями. Первый производственный образец ГАЗ 53Ф был собран 23 сентября 1961 года, а 14 октября того же года главный конвейер покинула опытно-промышленная партия из 25 автомобилей. До марта 1962 года ГАЗ 53Ф собирался небольшими партиями — и только потом выпуск машин приобрел организованный характер одновременно с увеличением выпуска.
Интересно, что грузоподъёмность ГАЗ 53Ф определялась заводом в 3500 кг до декабря 1964 г, но потом была снижена до 3000 кг.
ГАЗ 53Ф не имел успеха у эксплуатационных организаций и выпускался лишь из-за отсутствия достаточного количества моторов ЗМЗ-53. Выпуск ГАЗ 53Ф был прекращен январе 1967 года, когда выпуск ЗМЗ-53 был освоен в запланированных объемах.
Моделька же — одна из модификаций 53-х бортовых, что выпустил ДиП.

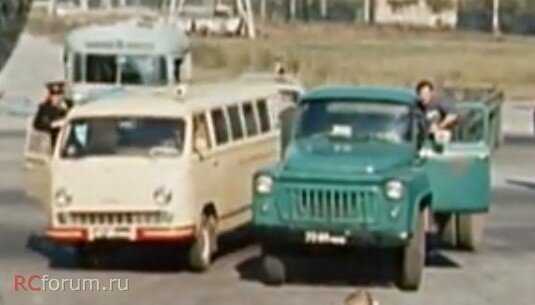

Цвет у модельки производитель обозвал «морской волной». Форумные эксперды вроде как подтвердили, что такой цвет, или близкий имел место быть:
Цвет модельки для фотографирования очень сложный. Видимо плохо с этим справлялись и фотографы магазинов. Ибо во многих он получился разным ))
Что подтверждает коллаж форумчанина steppenwolf74 с синего места:
У меня с моим Nikon P7700 получилось более-менее, только когда я увёл ББ в желтизну. Никакие автоматические и запрограмированные настройки, а также выставление ББ в ручную не помогали — моделька всё время получалась излишне синей.
Все три 52-53 «морды» рядом (и снова цвет другой):
Отличная моделька с незнакомой мне до этого «мордой» очень красивого цвета!
P.S.
)))
То, с чем с трудом справился фотоаппарат, с лёгкостью сделал телефон гнусмас в авторежиме для фотки в Инстаграм:
diecast-43.livejournal.com
Грузовой автомобиль ГАЗ 53: описание
История долгожителя”пятьдесят третьего” восходит к октябрю 1961 года, когда начался выпуск 3,5-тонного грузовика ГАЗ-53Ф. Это была переходная модель со старой “шестеркой” ГАЗ-11, форсированной до 82 лошадей. Такие машины выпускались до января 1967 года. Однако уже в июле 1964 года начался выпуск более совершенного автомобиля – “четырехтонки” ГАЗ-53. Она оснащалась новым V-образным 8-цилиндровым мотором ЗМЗ-53 в 115 лошадиных сил.
Через год после незначительных изменений машина получила индекс ГАЗ-53А. Эта модель продержалась на конвейере до 1983 года. Она выпускалась большими партиями в многочисленных модификациях. Шасси ГАЗ-53-02 предназначалось для самосвалов, ГАЗ-53-40 – для автобусов, ГАЗ-53-11 – для специализированных автомобилей. В 1983 году появляется обновленная модель ГАЗ-53-12. Внешне она отличалась иной облицовкой радиатора. Двигатель получил новую головку цилиндров. Претерпели изменения некоторые детали ходовой части. Грузоподъемность автомобиля увеличилась до 4,5 тонн.
В 1990 году на смену этой машине пришла новая модель – ГАЗ-3307. На этом более чем 30-летняя история выпуска “пятьдесят третьего”, по сути, закончилась. Но эти машины продолжали и продолжают оставаться на службе в народном хозяйстве и сегодня. Нужно сказать, что параллельно с ГАЗ-53, начиная с 1966 года, выпускался автомобиль ГАЗ-52-03. Он имел такую же кабину, но использовал узлы и агрегаты машины ГАЗ-51. И имел с ней одинаковую грузоподъемность – 2,5 тонн.
В 1976 году на смену ему пришел грузовик ГАЗ-52-04, отличавшийся более короткой базой. Ходовая часть его была унифицирована с ГАЗ-53А. В свое время ГАЗ-53 имел довольно современную внешность, которая выгодно отличала его от устаревшего “пятьдесят первого газона”. Для простоты обслуживания облицовка радиатора выполнена цельной, заподлицо с фарами. Она устанавливается через прокладки на боковины крыльев и брызговики. Естественно, такой автомобиль эксплуатируется круглый год, а моют его от случая к случаю. Вот и скапливается в этих местах большое количество дорожной грязи. Как результат – появление очагов коррозии.
Рама автомобиля очень прочная (изготовлена из толстого металла), что позволяет ей пережить несколько кабин. Бензобак находится под сиденьем водителя. Заливная горловина располагается за кабиной, у края водительской двери. Все это оказалось весьма кстати при переоборудовании машины под “голубое топливо” – газовый баллон стали устанавливать под кузовом, там, где у других грузовиков находится бак для топлива. Рабочее место водителя не такое аскетичное, как на предшественнике. Улучшилась обзорность благодаря панорамному лобовому стеклу и новым зеркалам. ГАЗ-53 имел прогрессивную на то время технологию запуска – электрический стартер с втягивающим реле. В результате из-под ног водителя исчезла педаль стартера. Имеется также неплохой отопитель и электрические стеклоочистители.
В кабине более-менее комфортно могут ехать только двое. Сиденье водителя и пассажира объединены в одно целое. Тем не менее, сидеть здесь довольно удобно даже в зимней одежде. Кстати, под подушкой и за спинкой предусмотрено немало места для перевозки необходимых вещей, например, инструмента или запчастей. ГАЗ-53-12 оснащен V-образной карбюраторной “восьмеркой” ЗМЗ-53. Мотор верхнеклапанный, с алюминиевыми блоком и головкой цилиндров. Среди конструктивных недочетов следует отметить распределитель зажигания: он имеет малый размер и на его крышке расположены все 8-ми высоковольтных контактов.
Попавшая на крышку вода приводит к появлению прогаров и сбоям в работе. Кстати, ранние образцы мотора имеют не электронное зажигание, а обычный прерыватель, контакты которого часто подгорают. Поэтому чтобы не было сложностей с запуском, последние следует периодически зачищать. Иногда подводит катушка зажигания, точнее, ее вариатор – устройство, служащее для регулирования мощности искры при запуске. Он представляет собой обычное сопротивление – нихромовую нить, намотанную на керамический сердечник. Когда производится запуск автомобиля, втягивающее реле замыкает специальный контакт и сопротивление шунтируется.
В конце запуска втягивающее реле возвращается в первоначальное положение, и шунтирующий контакт размыкается. Если вариатор катушки зажигания целый, то электрический импульс от прерывателя проходит через вариатор, на катушку. Если вариатор перегорает, то после запуска мотор, естественно, сразу глохнет. Поэтому часто водители возят с собой специальный кусок провода, которым в случае перегорания вариатора производят шунтирование соответствующих клемм катушки зажигания. Двигатель “выхаживает” до капитального ремонта около 400 тыс. километров.
Конечно, при условии своевременной замены масла и фильтров. Говорить об особой экономичности этого мотора не приходится. Тем не менее, была предпринята попытка улучшения этого показателя – вместо однокамерного карбюратора на поздних выпусках применили двухкамерный. Теперь о других “болячках”. Первая из них – внутренняя коррозия блока цилиндров в местах посадки гильз. Дело в том, что в блок устанавливались так называемые “мокрые” гильзы, которые омывались охлаждающей жидкостью со всех сторон.
Это характерная особенность всех моторов на “газонах”. А чтобы уплотнить чугунную гильзу в месте посадки, под ее фаску подкладывалось специальное резиновое кольцо, не позволяющее охлаждающей жидкости просачиваться в картер мотора. При малейшем перегреве кольцо плавилось и охлаждающая жидкость попадала в масляный картер. Эту недоработку устранили уже в конце 70-х годов, подкладывая кольца из жженой меди. Ненадежным для машин разных лет выпуска узлом является сцепление. Как ни старайся, а тронуться с места без характерных рывков не получается.
Подвеска у автомобиля зависимая, рессорная. Сзади над основными рессорами расположены еще одни, поменьше. Когда автомобиль движется порожняком, работают только нижние; а когда с нагрузкой – основные рессоры, прогибаясь, задействуют верхние, дополнительные. Передняя подвеска оснащена телескопическими амортизаторами. Управление машиной под силу физически крепким людям – руль без гидроусилителя. Переключение передач осуществляется по старинке, с двойным выжимом сцепления. Карданная передача состоит из двух валов, соединенных шарнирами Гука. Эти соединения требуют к себе постоянного внимания: гайки крепления часто откручиваются. А вообще ГАЗ-53 – это простой и надежный помощник на все случаи жизни. Главная заслуга “пятьдесят третьего” – простота конструкции и ремонтопригодность. Хорошо, что запасных частей к этому автомобилю на наших рынках – хоть отбавляй.
©. Фотографии взяты из общедоступных источников.
Оцените статью: Поделитесь с друзьями!truck-auto.info
Военные исполнения ГАЗ-53 и ГАЗ-52. Автомобили Советской Армии 1946-1991
Военные исполнения ГАЗ-53 и ГАЗ-52
Основную массу специальных армейских исполнений на автомобилях серий 52 и 53 составляли простые фургоны для доставки в воинские формирования и городки горячего хлеба и охлажденных продуктов. Из серийной продукции с 1970 года в войска поступал хлебный автофургон ГЗСА-3704 Горьковского завода специализированных автомобилей грузоподъемностью 2170 кг на шасси ГАЗ-52-01. Его деревометаллический кузов вместимостью 9,2 м3 был разделен на четыре отсека с внутренними металлическими фермами для размещения 96 или 128 хлебных лотков разного размера. В программу брянского военного завода № 111 входило несколько подобных фургонов на шасси ГАЗ-53А: теплоизолированный АФХ-53 грузоподъемностью 2560 кг для перевозки хлеба и хлебобулочных изделий на 160 лотках, сменивший модель КХА-51, комбинированный АФК-53 с двумя отсеками для одновременной перевозки хлеба и свежих, охлажденных или замороженных продуктов общей массой 2620 кг и изотермический АФИ-53 для доставки только охлажденного и замороженного продовольствия. Энгельсский механический завод № 86 монтировал на ГАЗ-53А упрощенную коммунальную машину АНМ-53 для очистки выгребных ям и колодцев, созданную специально для воинских подразделений и военных городков, расположенных вдали от крупных населенных пунктов. С середины 1960-х годов ГАЗ-53А являлся базой универсальной дезинфекционной установки двойного назначения конструкции Комарова

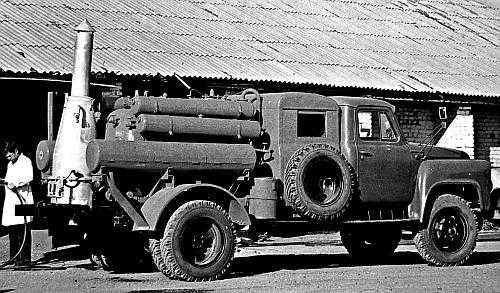

Дезинфекционная установка Комарова ДУК-1 на шасси грузовика ГАЗ-53А. 1965 год.
С 1971 года на специальном автобусном шасси ГАЗ-53-40 Курганский завод серийно выпускал 28-местный капотный автобус КАвЗ-685 местного сообщения, применявшийся в вооруженных силах. В 1974 – 1989 годах авторемонтный завод «Прогресс» из ГДР для нужд Западной группы Советских войск собирал малый многоцелевой автобус « Прогресс-35» вагонной компоновки на грузовом шасси ГАЗ-53А. В процессе изготовления эти машины получали отличавшиеся формой и деталями простые кузова с разными облицовками и разной формой фар. С середины 1960-х годов Новгородский киномеханический завод на шасси 52-й серии комплектовал кинопередвижки «Кино» гражданского и военного назначения со специальными кузовами и автономными источниками электроэнергии. В 1975 году на базе ГАЗ-52-02 это предприятие приступило к выпуску кинопередвижек К-52 в новом кузове повышенной высоты. В военной прокуратуре и в системе исполнения наказаний применялись специальные закрытые кузова на разных шасси 53-й серии для перевозки арестованных и заключенных (автозаки), снабженные общей камерой или несколькими индивидуальными отсеками с продольным проходом между ними и отдельным помещением для конвоя с боковой дверью.
Фургон-автозак для перевозки заключенных на 120-сильном шасси ГАЗ-53-12. 1985 год.
