152-мм гаубица образца 1938 года (М-10) | |
---|---|
Калибр, мм | 152,4 |
Экземпляры | 1522 |
Расчёт, чел. | 10 |
Скорострельность, выстр/мин | 3-4 |
Скорость возки по шоссе, км/ч | до 35 |
Высота линии огня, мм | 1300 |
Ствол | |
Длина ствола, мм/клб | 3700/24,3 |
Длина канала ствола, мм/клб | 3527/23,1 |
Масса | |
Масса в походном положении, кг | 4550 |
Масса в боевом положении, кг | 4150 |
Габариты в походном положении | |
Длина, мм | ? |
Ширина, мм | ? |
Высота, мм | ? |
Клиренс, мм | 305 |
Углы обстрела | |
Угол ВН, град | от -1 до +65 |
Угол ГН, град | 50 |
152-мм гаубица образца 1938 года (М-10) — советская гаубица периода Второй мировой войны. Это орудие серийно выпускалось с 1939 по 1941 годы включительно, использовалось в течение всей Великой Отечественной войны и состояло на вооружении Рабоче-Крестьянской Красной Армии (позже Советской Армии) до конца 1950-х годов. Трофейные гаубицы М-10 были приняты на вооружение немецкого Вермахта и армии Финляндии; захваченные орудия активно использовались в боях Второй Мировой войны. В послевоенное время финские военные были настолько удовлетворены возможностями М-10, что не снимали её с вооружения вплоть до 2000 года. В настоящее время все уцелевшие гаубицы М-10 служат памятниками или музейными экспонатами.
История создания[править]
К началу 1930-х годов руководству РККА стало очевидно, что состоящие на её вооружении тяжёлые 152-мм гаубицы обр. 1909 и 1910 гг. периода Первой мировой войны устарели и не удовлетворяют современным требованиям к орудиям такого класса. Основными недостатками этих орудий являлись:
- низкая мобильность из-за отсутствия подрессоривания;
- малые углы наведения, особенно горизонтального, что обуславливалось устаревшей конструкцией однобрусного лафета;
- недостаточная дальность стрельбы по причине небольшой длины ствола и недостаточного угла возвышения.
Некоторые недостатки попытались устранить путём модернизации этих орудий (152-мм гаубица образца 1909/30 годов и 152-мм гаубица образца 1910/37 годов), однако бо́льшая часть проблем так и осталась нерешённой вследствие устаревшей конструкции лафета и ствольной группы. В то же время РККА испытывала большу́ю потребность в мощных 152-мм гаубицах, которые в тот период входили в том числе и в состав дивизионной артиллерии. Осознавая невозможность быстрого решения задачи собственными силами (отечественная конструкторская школа была сильно ослаблена Революцией и Гражданской войной), советское руководство попыталось решить эту проблему, заключив в 1930 году договор с Германией о поставке современных образцов артиллерийского вооружения. Немецкая сторона, представленная обществом «БЮТАСТ» (подставной организацией фирмы «Рейнметалл» [«Rheinmetall»]), обязалась поставить в СССР ряд современных артиллерийских систем, лицензии на их производство и оказать содействие в освоении их серийного выпуска. Сделка была выгодна обеим сторонам — СССР получал самые современные образцы артиллерийского вооружения, а Германия, скованная рамками Версальского договора, получала возможность сохранить передовые позиции в области создания артиллерийских вооружений.
В числе закупаемых артсистем были и тяжёлые гаубицы, получившие в СССР названия 152-мм мортира образца 1931 года (НМ) и 152-мм гаубица обр. 1931 года (НГ). Первое орудие представляло собой достаточно оригинальную конструкцию, одновременно сочетавшую в себе свойства пушки, гаубицы и мортиры. Вторая же артсистема являлась классической тяжёлой гаубицей достаточно современной на тот момент конструкции — орудие имело раздвижные станины, ствол длиной 25 калибров с горизонтальным клиновым затвором и дульным тормозом, подрессоренный колёсный ход с металлическими колёсами на резиновых шинах. НГ имела мощную баллистику с дальностью стрельбы порядка 13 км (аналогичный показатель советских гаубиц того периода не превышал 9 км). Орудие было принято на вооружение, его производство было поручено Мотовилихинскому механическому заводу (ММЗ). В 1932 году завод не смог сдать приёмке ни одной гаубицы, в декабре 1933 года было сдано 4 гаубицы, в 1934 году — ещё 4, на чём их производство было прекращено. Основной причиной такого решения являлась низкая технологичность орудия, не соответствовавшая уровню имевшейся производственной базы (на ММЗ гаубицы собирались полукустарным способом). В первой половине 1930-х гг. советская промышленность была ещё не вполне способной освоить в производстве современные сложные орудия — помимо гаубицы НГ не удалось наладить выпуск крайне нужных 20-мм и 37-мм немецких зенитных автоматов, а также 122-мм гаубицы «Лубок». Кроме того, существовала ещё одна веская причина для снятия НГ с производства — орудие имело большую массу в походном положении — 5445 кг, что очень затрудняло его возку лошадьми, а механическая тяга в то время в РККА была развита очень слабо. Однако даже неудачный результат оказался полезным — советские инженеры и технологи в ходе попытки освоения серийного производства НГ ознакомились с конструкцией современных артсистем. Через несколько лет полученный ценный опыт был реализован на практике.
В 1937 году на заводе № 172 в Мотовилихе (бывший МЗМ) в КБ под руководством Ф. Ф. Петрова начинается проектирование новой гаубицы современной конструкции. Технический проект нового орудия был отправлен в Артиллерийское управление 1 августа 1937 года, первый опытный образец был готов 2 ноября 1937 года, после чего начачались его заводские испытания. На полигонные испытания 25 июля 1938 года были поданы уже два опытных образца, имевших между собой существенные отличия — гаубица № 303 имела ствол длиной 20 калибров с нарезкой прогрессивной крутизны, а гаубица № 302 — ствол длиной 25 калибров с нарезкой постоянной крутизны. Проводившиеся с 19 по 23 октября 1938 года полигонные испытания выявили преимущество гаубицы с длиной ствола 20 калибров, имевшей лучшую кучность при той же дальности стрельбы. В то же время полигонные испытания гаубица не выдержала — были выявлены недостаточная прочность верхнего станка, ненадёжность подрессоривания, течь тормоза отката, низкое качество колёс. Разработчику было предложено исправить недостатки и отправить орудие на войсковые испытания. На войсковые испытания, проходившие дважды (в начале 1939 года и с 22 декабря 1939 года по 10 января 1940 года), был подан доработанный вариант М-10 с удлинённым на 2,3 калибра стволом, что обеспечило полное сгорание заряда. Также в 1939 году был создан опытный образец М-10 с картузным заряжанием, однако дальше заводских испытаний этого образца дело не пошло. В итоге ещё до полного завершения войсковых испытаний 29 сентября 1939 года М-10 была принята на вооружение под официальным наименованием «
Серийное производство М-10 велось с 1939 года только на заводе № 172. В 1939 году было выпущено 4 гаубицы, в 1940 году — 685 и в 1941 году — 833.[1] В связи с исключением 152-мм гаубиц из состава дивизионной артиллерии и упразднением стрелковых корпусов летом-осенью 1941 года производство орудия было завершено «за отсутствием надобности». Кроме того, производились качающиеся части М-10Т для вооружения танков КВ-2 в количестве около 340 шт (334 серийных КВ-2 и небольшое количество прототипов и опытных машин).[2]
Описание конструкции[править]
Устройство 152-мм гаубицы обр. 1938 г. (М-10):1 — ствол
2 — противооткатные устройства
3 — щитовое прикрытие
4 — панорамный прицел
5 — казённик
6 — раздвижные станины
7 — подрессоривание
Гаубица М-10 являлась весьма совершенным для своего времени орудием. К основным конструктивным особенностям ствольной группы гаубицы М-10 относятся переменная длина отката, затвор поршневого типа, гидравлический тормоз отката и гидропневматический накатник. Заряжание раздельное гильзовое, всего для орудия предусматривалось 8 различных метательных зарядов (по состоянию на 1957 год[3]). Орудие оснащалось подъёмным и поворотным механизмами секторного типа. В походном положении ствол оттягивался. Лафет с раздвижными клёпанными станинами коробчатого типа комплектовался колёсами от грузового автомобиля ЗИС-5. Для защиты расчёта от пуль и осколков имелось щитовое прикрытие.
Отдельно необходимо отметить отсутствие у гаубицы М-10 дульного тормоза. Для изначальной ориентации орудия на его использование в дивизионной артиллерии это было большим плюсом — боевые порядки дивизионной артиллерии располагаются достаточно близко к передовой и при наличии дульного тормоза поднятая с поверхности земли пороховыми газами пыль сильно демаскирует орудие. С другой стороны, при использовании М-10 в роли более удалённого от передовой корпусного орудия этот недостаток уже не играл значительной роли.
Орудие могло перемещаться как конной (имелся передок массой около 400 кг), так и механической тягой.
Заводские паспортные данные, выбитые на стволе гаубицы
Казённая часть орудия (крупный план)
Казённая часть орудия (крупный план)
Казённая часть орудия и раздвижные станины
traditio.wiki
152-мм гаубица образца 1943 года (Д-1)
У этого термина существуют и другие значения, см. Д-1.Калибр, мм | 152,4 |
Экземпляры | 2827 |
Расчёт, чел. | 8 |
Скорострельность, выстр/мин | 3—4 |
Скорость возки по шоссе, км/ч | до 40 |
Высота линии огня, мм | 1240—1275 |
Ствол | |
Длина ствола, мм/клб | 4207/27,7 (с дульным тормозом) |
Длина канала ствола, мм/клб | 3527/23,1 |
Масса | |
Масса в походном положении, кг | 3640 |
Масса в боевом положении, кг | 3600 |
Габариты в походном положении | |
Длина, мм | ? |
Ширина, мм | ? |
Высота, мм | ? |
Клиренс, мм | 370 |
Углы обстрела | |
Угол ВН, град | от −3 до +63,3° |
Угол ГН, град | 35° |
152-мм гаубица образца 1943 года (Д-1[1], индекс ГАУ — 52-Г-536А) — советская гаубица периода Второй мировой войны. Это орудие серийно выпускалось с 1943 по 1949 год, состояло или до сих пор состоит на вооружении армий многих стран мира, использовалось практически во всех значимых войнах и вооружённых конфликтах середины и конца XX века. Принятие на вооружение в 1943 году мобильной и мощной гаубицы Д-1 повысило возможности танковых и моторизованных частей Рабоче-крестьянской Красной армии (РККА) по прорыву заранее и хорошо укреплённых оборонительных полос и районов противника.
История создания
В 1941 году по ряду причин было прекращено серийное производство 152-мм гаубиц образца 1938 года (М-10). По мнению известного российского историка М. Свирина, в их числе были:
- дефицит мощных тягачей, способных эффективно осуществлять буксировку М-10;
- высокая металлоёмкость и сложность в производстве лафета;
- сложность ремонта и обслуживания орудия;
- занятость заводов № 9 и № 172 мобилизационными заданиями по массовому производству других орудий — гаубиц М-30 и гаубиц-пушек МЛ-20, потеря завода № 352; в результате М-10 стало негде выпускать.
Одной из причин прекращения производства М-10 могло стать также упразднение в 1941 году корпусного звена в РККА (большинство стрелковых корпусов было расформировано в августе — сентябре 1941 года) и, как следствие, корпусной артиллерии. Кроме того, 152-мм гаубицы были исключены из дивизионной артиллерии. В свете этих решений 152-мм гаубицы в 1942 году в СССР не производились; таким образом, советские войска лишились мобильных, но мощных орудий, особенно необходимых в артиллерии корпусного звена. Однако в том же году в СССР начали вновь формироваться стрелковые корпуса, и, соответственно, корпусный уровень организационно-штатной структуры артиллерии был введён повторно. Для корпусной артиллерии превосходная гаубица-пушка МЛ-20 не подходила из-за большой массы (т. е. низкой мобильности и достаточно высокой стоимости), а дивизионная 122-мм гаубица М-30 — из-за недостаточной огневой мощи.
Поэтому в конце 1942 года КБ известного советского конструктора Ф. Ф. Петрова (ОКБ-9) начало в инициативном порядке проектировать новую 152-мм гаубицу, представляющую собой наложение ствольной группы 152-мм гаубицы обр. 1938 г. (М-10) на лафет 122-мм гаубицы обр. 1938 г. (М-30). Для смягчения отдачи на менее массивный по сравнению с гаубицей М-10 лафет орудие пришлось оснастить двухкамерным дульным тормозом. Такой подход позволил создать лёгкую, но мощную гаубицу с использованием уже освоенных в производстве комплектующих, что было немаловажно в условиях военного времени.
В начале 1943 года Ф. Ф. Петров известил народного комиссара вооружений Д. Ф. Устинова о новом проекте. 13 апреля 1943 года Д. Ф. Устинов сообщил Ф. Ф. Петрову о решении Государственного комитета обороны (ГКО) о поставке 5 экземпляров новой гаубицы к 1 мая 1943 года для полигонных испытаний. 5 мая две гаубицы поступили на испытания, которые были закончены уже через два дня. 7 мая по результатам испытаний был подписан отчёт, в котором орудие, после устранения ряда несущественных недостатков, рекомендовалось к принятию на вооружение. Постановлением ГКО от 8 августа 1943 года орудие было принято на вооружение под официальным наименованием «152-мм гаубица обр. 1943 г.». Серийное производство было начато через полтора месяца.[2][3]
Производство
Серийный выпуск гаубиц Д-1 начался в конце 1943 года. Их производство велось исключительно на заводе № 9 и продолжалось до 1949 года. Однако во время войны это орудие не пошло в крупную серию по причине крайней загруженности завода № 9 выпуском 122-мм гаубицы М-30. Негативным следствием этого обстоятельства для РККА стал дефицит мощных 152-мм гаубиц в корпусной артиллерии.[2]
Производство Д-1[2] | ||||||||
Год | 1943 | 1944 | 1945 | 1946 | 1947 | 1948 | 1949 | Итого |
Изготовлено, шт. | 84 | 258 | 715 | 1050 | 240 | 240 | 240 | 2827 |
Описание конструкции

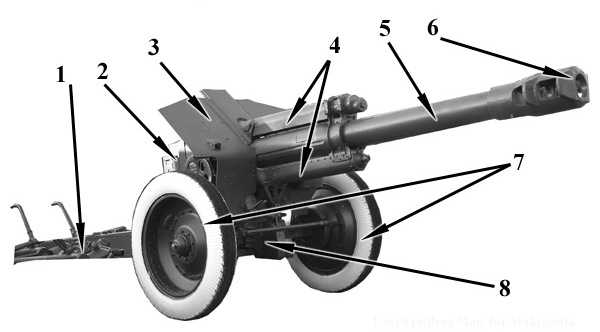

Устройство гаубицы Д-1: 1 — раздвижные станины, 2 — казённик, 3 — щитовое прикрытие, 4 — противооткатные устройства (откатник и накатник), 5 — ствол, 6 — дульный тормоз, 7 — колёсный ход, 8 — подрессоривание колёсного хода. Элементы 1, 7 и 8 составляют лафет орудия; 2, 4, 5 и 6 — ствольную группу.Гаубица Д-1 являлась весьма совершенным для своего времени орудием. Ствол орудия, практически идентичный стволу гаубицы М-10, оснащался двухкамерным дульным тормозом ДТ-3. К основным конструктивным особенностям ствольной группы гаубицы Д-1 относятся переменная длина отката, затвор поршневого типа, гидравлический тормоз отката и гидропневматический накатник. Заряжание раздельное гильзовое, всего для орудия предусматривалось 8 различных метательных зарядов.
Лафет орудия почти идентичен с лафетом гаубицы М-30. Станины на орудиях первых серий были клёпаными, затем их стали делать сварными. Орудия поздних серий дополнительно оснащались катками для перекатывания вручную. Все гаубицы Д-1 комплектовались стальными колёсами с резиновыми пневматическими шинами, колёсный ход снабжался подрессориванием. Передка орудие не имело, транспортировка осуществлялась исключительно механической тягой. Допустимая скорость перевозки орудия по асфальту или ровной грунтовой дороге составляла до 40 км/ч, по булыжной мостовой — до 30 км/ч, а по бездорожью — до 10 км/ч. Для защиты расчёта от пуль и мелких осколков гаубица Д-1 имела щитовое прикрытие.[2][3][4]
Организационно-штатная структура
Гаубицы Д-1 предназначались для вооружения корпусной артиллерии и частей резерва Верховного Главного Командования (РВГК). Организационно-штатная структура стрелковых корпусов в 1944 году включала артиллерийские полки пятибатарейного состава (20 орудий), в состав которых и входили гаубицы Д-1 наряду с другими 152-мм гаубицами, 122-мм пушками А-19, 152-мм гаубицами-пушками МЛ-20 и 107-мм пушками обр. 1910/30 гг. В составе артиллерии РВГК были гаубичные полки (48 гаубиц) и тяжёлые гаубичные бригады (32 гаубицы). В свою очередь, полки и бригады могли объединяться в артиллерийские дивизии.[2]
Боевое применение
Гаубицы Д-1 активно использовались на завершающем этапе войны, в 1944—1945 годах. Орудие использовалось для стрельбы с закрытых позиций по окопанной и открыто расположенной живой силе противника, его фортификациям и заграждениям, важным объектам в его ближнем тылу. Для поражения танков и самоходок противника при самообороне с успехом использовался бетонобойный снаряд. У артиллеристов Д-1 снискала себе репутацию надёжного и точного при стрельбе орудия.[3]
Д-1 за рубежом
Гаубица Д-1 продавалась или передавалась в большое количество стран мира. Она до сих пор стоит на вооружении армий некоторых стран СНГ, а также вооружённых сил Китая, Афганистана, Ирака, Венгрии, Мозамбика, Сирии, Вьетнама, Кубы, Албании и ряда других государств. Ещё более широким было распространение этой гаубицы в недавнем прошлом, когда она состояла на вооружении государств-участников организации Варшавского договора, например, Польши. Орудие использовалось в боевых действиях в арабо-израильских войнах, а также в конфликтах на территории бывшего СССР.
На вооружении
- СССР
- Армения — 2 Д-1, по состоянию на 2007 год[5]
- Афганистан — некоторое количество, по состоянию на 2007 год[6]
- Белоруссия — 6 Д-1, по состоянию на 2007 год[7]
- Киргизия — 16 Д-1, по состоянию на 2007 год[8]
- КНДР — некоторое количество, по состоянию на 2007 год[9]
- Куба — 500 Д-1, по состоянию на 2007 год[10]
- Мозамбик — 12 Д-1, по состоянию на 2007 год[11]
- Россия — 700 Д-1, по состоянию на 2007 год[12]
- Туркмения — 17 Д-1, по состоянию на 2007 год[13]
- Болгария — 125 Д-1, по состоянию на 2007 год
Опытные образцы на базе Д-1
За время производства конструкция орудия в целом значительно не менялась. Однако на базе ствольной группы гаубицы Д-1 была предпринята попытка разработать её танковый вариант. Переход Красной армии к активным наступательным действиям в середине 1943 года и большая надобность в мобильных средствах по борьбе с вражескими укреплениями неожиданно реанимировали концепцию «артиллерийского» тяжёлого танка КВ с мощной гаубицей вместо штатной 76-мм пушки — фактически возврат к КВ-2. Вероятно, причиной такого поворота событий было снятие с производства средних штурмовых орудий СУ-122 и отвлечение тяжёлых СУ-152 на противотанковые нужды. Главный конструктор завода № 9 Ф. Ф. Петров быстро разработал танковый вариант гаубицы Д-1 путём установки её на монтировку 85-мм танковой пушки Д-5. Такой «гибрид» двух артиллерийских систем получил сначала «совмещённый» индекс Д-1-5, который позже превратился в официальное обозначение Д-15. Было изготовлено одно опытное орудие Д-15, которое отправили танкостроителям в Челябинск, но сведений о его монтаже в башне танка КВ-85 не имеется. С другой стороны, уже в октябре 1943 года ожидались новые танки ИС-2, вооружённые мощной 122-мм пушкой, и САУ ИСУ-152 на их базе, поэтому надобность в специализированном артиллерийском танке отпала, проект установки Д-15 на шасси КВ был закрыт.[14]
Проекты САУ, вооружённых гаубицей Д-1
Несмотря на отсутствие надобности в танковом варианте Д-1, гаубицей Д-15 заинтересовались конструкторы средних самоходных установок на базе танка Т-34 во главе с Л. И. Горлицким. Снятие с производства СУ-122, жалобы фронтовых командиров на недостаточную огневую мощь СУ-85 против долговременных и сильных деревянно-земляных огневых точек противника привели к началу разработок проектов средних САУ на базе танка Т-34, вооружённых более мощными орудиями, чем 85-мм пушка Д-5С. Одним из таких проектов была САУ СУ-Д15, где основным вооружением была опытная гаубица Д-15 завода № 9. Рассмотрение проекта специальной комиссией привело к его положительной оценке, возможность изготовления и боевая ценность такой САУ не подвергались сомнению. Однако комиссия также отметила и недостатки — малый возимый боезапас, перегрузку передних катков машины. Вооружение средних САУ столь мощными орудиями было признано излишним в свете развёрнутого серийного производства тяжёлых ИСУ-152, в металле СУ-Д15 не изготавливалась. Однако проектный опыт по размещению в средней САУ мощной артиллерийской системы пригодился впоследствии при разработке истребителя танков СУ-100.[15]
Оценка проекта
В этом разделе не хватает ссылок на источники информации. Информация должна быть проверяема, иначе она может быть поставлена под сомнение и удалена. Вы можете отредактировать эту статью, добавив ссылки на авторитетные источники. Эта отметка установлена 18 апреля 2012. |
Гаубица Д-1, как минимум, не уступала по своим характеристикам лучшим мировым образцам орудий такого класса. Она вполне удовлетворяла требованиям РККА по мобильности, мощности и дальности стрельбы. Широкое распространение Д-1 по странам мира и её долгая служба в их национальных армиях служат этому достаточным подтверждением.
Для сравнения, наиболее массовая немецкая 15-см тяжёлая полевая гаубица s.F.H.18 имела максимальную дальность стрельбы 13 325 м, превосходя Д-1 почти на километр; но одновременно была почти на 2 тонны тяжелее (походная масса 5510 кг), что сильно ограничивало подвижность. Более совершенную гаубицу s.F.H.36, обладающую отличными характеристиками (дальность стрельбы 12 500 м, масса в походном положении 3500 кг) немцам в крупносерийное производство запустить не удалось. Чешская 15-см гаубица K4 (немецкое название s.F.H.37(t)) имела дальность стрельбы 15 750 м и массу 5730 кг, существенно превосходя Д-1 по дальности стрельбы, но при этом сильно уступая в мобильности (это орудие ближе к мощным гаубицам-пушкам). То же самое можно сказать про 149-мм итальянскую гаубицу фирмы «Ансальдо» (14 250 м, 5500 кг) и американскую 155-мм гаубицу M1 (14 600 м, 5800 кг). Французские 155-мм гаубицы Шнейдера обр. 1917 года уступали Д-1 как по дальности стрельбы (11 200 м), так и по массе (4300 кг), и к началу Второй мировой войны явно устарели, как и британские 6-дюймовые гаубицы Виккерса, созданные в 1915 году.
Характеристики и свойства боеприпасов
Основные 152,4-мм гаубичные снаряды (для гаубиц М-10 и Д-1): 1 — осколочно-фугасная стальная граната 53-ОФ-530, 2 — осколочная граната сталистого чугуна 53-О-530, 3 — бетонобойный снаряд 53-Г-530Д-1 могла стрелять всем ассортиментом 152-мм гаубичных снарядов.
При установке взрывателя осколочно-фугасной гаубичной гранаты ОФ-530 на осколочное действие её осколки разлетаются на площади 2100 м²: 70 м по фронту и до 30 м в глубину. Если взрыватель установлен на фугасное действие, то при взрыве гранаты в грунте средней плотности образуется воронка диаметром 3,5 м и глубиной около 1,2 м.[3]
Кумулятивный снаряд 53-БП-540 пробивал под углом 90° — 250 мм, 60° — 220 мм, 30° — 120 мм; в ходе Великой Отечественной войны не применялся.[2]
Бетонобойный снаряд 53-Г-530 с начальной скоростью 457 м/с на первом заряде проникал в удалённую на 1 км железобетонную стенку при попадании по нормали (окончательная скорость 398 м/с) на 80 см и разрывался внутри неё, обеспечивая пробитие 114 см железобетона.[4]
Для стрельбы из гаубицы предусматривалось 8 видов метательных зарядов. Для осколочных, осколочно-фугасных и бетонобойных снарядов предназначались 7 зарядов, получаемых из полного заряда 54-Ж-536 последовательным удалением равновесных пучков пороха. Таким образом в порядке убывания мощности получались первый, второй, третий, четвёртый, пятый и шестой заряды. Для стрельбы кумулятивным снарядом 53-БП-540 предназначался «специальный» заряд.[4]
К концу 1950-х годов из боекомплекта гаубицы Д-1 были изъяты все снаряды старых типов, и в нём остались только осколочная граната 53-О-530, осколочно-фугасная граната 53-ОФ-530, кумулятивный снаряд 53-БП-540 и бетонобойные снаряды 53-Г-530 и 53-Г-530Ш[4] (также не исключено и наличие химических боеприпасов, но по соображениям секретности они не фигурируют в обычных таблицах стрельбы). Позже был разработан 152-мм специальный (ядерный) боеприпас (для орудия 2С5 «Гиацинт»)[16], однако возможность его использования из Д-1 не выяснена.
Номенклатура боеприпасов[2] | |||||
Тип | Индекс ГАУ | Вес снаряда, кг | Вес ВВ, кг | Начальная скорость, м/с | Дальность табличная, м |
Калиберные бронебойные снаряды | |||||
Морской полубронебойный | обр. 1915/28 г. | 51,07 | 3,2 | ? | ? |
Кумулятивные снаряды | |||||
Кумулятивный | 53-БП-540 | 27,44 | ? | 560 | 3000 |
Бетонобойные снаряды | |||||
Бетонобойный дальнобойный гаубичный (с индексом Ш — снаряжён тротилом методом шнекования) | 53-Г-530 (53-Г-530Ш) | 40,0 | 5,1 | 508 (полный заряд) | 12 400 |
Осколочно-фугасные снаряды | |||||
Стальная дальнобойная граната | 53-ОФ-530 | 40,0 | 5,47—6,86 | 508 (полный заряд) | 12 400 |
Сталистого чугуна осколочная дальнобойная граната | 53-О-530А | 40,0 | 5,66 | 508 (полный заряд) | 12 400 |
Старая граната | 53-Ф-533 | 40,41 | 8,0 | ? | ? |
Старая граната | 53-Ф-533К | 40,68 | 7,3 | ? | ? |
Старая граната | 53-Ф-533Н | 41,0 | 7,3 | ? | ? |
Старая граната | 53-Ф-533У | 40,8 | 8,8 | ? | ? |
Сталистого чугуна старая французская граната | 53-Ф-534Ф | 41,1 | 3,9 | ? | ? |
Граната от 152-мм мортиры обр. 1931 г. | 53-Ф-521 | 41,7 | 7,7 | ? | ? |
Стальная английская граната для 152-мм гаубицы Виккерса | 53-Ф-531 | 44,91 | 5,7 | ? | ? |
Осколочно-фугасный снаряд[17] | 3ОФ66 | 40,85 | 7,8 | ? | 13 700 |
Шрапнель | |||||
Шрапнель с трубкой 45 сек. | 53-Ш-501 | 41,16—41,83 | 0,5 (680—690 пуль) | ? | ? |
Шрапнель с трубкой Т-6 | 53-Ш-501Т | 41,16 | 0,5 (680—690 пуль) | ? | ? |
Осветительные снаряды | |||||
Осветительный парашютный, время горения 40 сек. | 3С1 | 40,2 | ? | ? | ? |
Химические снаряды | |||||
Химический гаубичный | 53-ХС-530 | 38,8 | ? | ? | ? |
Химический гаубичный | 53-ХН-530 | 39,1 | ? | ? | ? |
Химический (принят на вооружение после Великой Отечественной войны) | 3Х3 | ? | ? | ? | ? |
Интересные факты о Д-1
- Как и у других орудий калибра 152 мм, работа заряжающего и подносчика в расчёте была очень тяжёлой — требовалось в одиночку переносить снаряды массой свыше 40 кг.
- Снаряды 53-ОФ-530, которые были разработаны в конце 1930-х годов и использовались гаубицей Д-1, пригодны для стрельбы из более современных гаубиц, состоящих на вооружении Российской армии.
- Метод изготовления бетонобойных снарядов для гаубицы Д-1 влиял на их боевые характеристики: снарядом 53-Г-530Ш можно было стрелять на полном (самом мощном) заряде, а снарядом 53-Г-530 — категорически запрещалось, во избежание его разрыва в канале ствола орудия. Максимально дозволенным для 53-Г-530 зарядом был первый, соответственно начальная скорость и глубина углубления в бетон у него были меньше, чем у 53-Г-530Ш.[4]
- В отличие от многих других типов орудий, финской армии, по всей видимости, не удалось захватить ни одной исправной гаубицы Д-1 — в богатейшей экспозиции финского артиллерийского музея в Хямеэнлинна гаубицы Д-1 нет.
Где можно видеть
Мемориальная гаубица Д-1 в Полоцке, БелоруссияВвиду относительно небольшого количества выпущенных орудий и менее частых их захватов противником, гаубицы Д-1 встречаются в экспозиции военных музеев несколько реже, чем другие типы орудий. Гаубицу можно видеть в Москве в Центральном музее Вооружённых Сил, перед главным входом в музей. В Санкт-Петербурге она экспонируется в Музее артиллерии и инженерных войск, в Севастополе — в Музее героической обороны и освобождения Севастополя на Сапун-горе (севастопольский экспонат изготовлен в марте 1946 года, к 29 июня 1959 года гаубица сделала 153 выстрела[18]), в Киеве — в Музее Великой Отечественной войны, в Тольятти — в Техническом музее, в Астане- в Музее ВС РК. Мемориальные гаубицы Д-1 также находятся в белорусском Полоцке и Познаньской цитадели в Польше, в Волгограде это орудие входит в экспозицию Музея-панорамы «Сталинградская битва». Также, две гаубицы в отличном состоянии можно посмотреть в с.Хотьково Думиничского района Калужской области
Д-1 в компьютерных играх
В отличие от танков, разнообразие моделей артиллерийского вооружения встречается в очень ограниченном числе компьютерных игр. Одной из таких игр является пошаговая стратегия «Panzer General III». В её редакции «Scorched Earth», где действие разворачивается на Восточном фронте, игрок может комплектовать советские артиллерийские части гаубицей Д-1 (в игре она называется просто «15.2 cm how»). Там она является доступной игроку с начала Великой Отечественной войны, что является грубейшей ошибкой (следствие путаницы с гаубицей М-10), и устаревает с середины 1943 года, после появления в игре гаубицы-пушки МЛ-20, что никоим образом не соответствует действительности.
Гаубицу Д-1 можно видеть и в российских играх, в частности, в стратегиях реального времени «Блицкриг», «Sudden Strike» («Противостояние»), «В тылу врага 2» и «Order of War»[19]. Стоит отметить, что отражение особенностей использования Д-1 в этих играх также далеко от реальности.
Примечания
- ↑ В 30-х гг. правительством СССР были введены буквенные индексы для обозначения машиностроительных производств . Индекс «Д» был присвоен Уральскому заводу тяжелого машиностроения (Уралмашзавод), поэтому изделия созданные на этом предприятии имели в названии индекс «Д» — Д-10, Д-30 и т.д.
- ↑ 1 2 3 4 5 6 7 Широкорад А. Б. Энциклопедия отечественной артиллерии. — Мн.: Харвест, 2000. — 1156 с.
- ↑ 1 2 3 4 Шунков В. Н. Оружие Красной армии. — Мн.: Харвест, 1999. — 544 с.
- ↑ 1 2 3 4 5 Таблицы стрельбы 152-мм гаубицы обр. 1943 г. — М.: Военное издательство министерства обороны, 1968.
- ↑ The Military Balance 2007. — P. 155.
- ↑ The Military Balance 2007. — P. 312.
- ↑ The Military Balance 2007. — P. 159.
- ↑ The Military Balance 2007. — P. 320.
- ↑ The Military Balance 2007. — P. 358.
- ↑ The Military Balance 2007. — P. 70.
- ↑ The Military Balance 2007. — P. 284.
- ↑ The Military Balance 2007. — P. 196.
- ↑ The Military Balance 2007. — P. 327.
- ↑ Коломиец М. В. КВ. «Клим Ворошилов» — танк прорыва. — М.: Яуза, Эксмо, 2006. — 136 с.
- ↑ Желтов И. Г., Павлов И. В., Павлов М. В., Солянкин А. Г. Советские средние самоходные артиллерийские установки 1941—1945 гг. — М.: Экспринт, 2005. — 48 с.
- ↑ Широкорад А. Б. Атомный таран XX века. — М.: Вече, 2005. стр. 182.
- ↑ Карпенко А.В. Каталог современного российского оружия и конверсионной техники на международных выставках выставках вооружения и военной техники (1992-2000) // Бастион. — С.-Пб.: «Бастион», 2001. — Т. Часть 1.
- ↑ Сапун-гора. Путеводитель/Музей героической обороны и освобождения Севастополя. — Симферополь: ПолиПРЕСС, 2006. — 160 с.
- ↑ Игровой журнал ЛКИ, октябрь 2009 года, стр. 36—37.
Литература
- Шунков В. Н. Оружие Красной армии. — Мн.: Харвест, 1999. — 544 с. — ISBN 985-433-469-4
- Широкорад А. Б. Энциклопедия отечественной артиллерии. — Мн.: Харвест, 2000. — 1156 с.: илл. с. — ISBN 985-433-703-0
- Иванов А. Артиллерия СССР во Второй мировой войне. — СПб.: Нева, 2003. — 64 с. — ISBN 5-7654-2731-6
- Таблицы стрельбы 152-мм гаубицы обр. 1943 г. — М.: Военное издательство министерства обороны, 1968. — 62 с.
- Желтов И. Г., Павлов И. В., Павлов М. В., Солянкин А. Г. Советские средние самоходные артиллерийские установки 1941—1945 гг. — М.: Экспринт, 2005. — 48 с. — ISBN 5-94038-079-4
- Коломиец М. В. КВ. «Клим Ворошилов» — танк прорыва. — М.: Яуза, Эксмо, 2006. — 136 с.: ил. с. — ISBN 5-699-18754-5
Ссылки
