Тайна 32-го калибра — Охотники.ру

Сколько тайн и загадок хранит отечественное охотничье оружие! Опытное и экспериментальное производство, малые серии, нестандартные калибры — все это говорит о богатстве отечественной оружейной истории.

Колодка ТОЗа-Б 32-го калибра.
На ней так же, как и на стволах с цевьем, выбит серийный номер ружья «2».

Выпуск одной из самых массовых оте­чественных оружейных систем — тульской модели «Б» — был налажен в 1902 году и продолжался с минимальными изменениями до 1956 года, а с учетом более серьезных модификаций до 1990-х годов, т. е. фактически до конца существования полноценного производства охотничьего оружия в Туле.


В 1880-х годах в Туле выпускались казнозарядные двустволки под привычный для всех патрон центрального боя. Несмотря на конструкцию, визуально близкую к современному оружию, это были сравнительно несовершенные ружья, рассчитанные под использование патронов исключительно с зарядами дымного пороха.


История появления первой современной охотничьей модели оружия «Б» связана с именем капитана Сергея Александровича Зыбина — начальника мастерской охотничьего оружия Тульского оружейного завода. Именно он после поездки в 1902 г. на европейские оружейные предприятия предложил организовать машинное производство охотничьих ружей так, как это делали в Бельгии. По его предложению модели новых ружей, объединившие лучшие западные и оте­чественные наработки, назвали просто: «А» и «Б». Технологическая подготовка производства была осуществлена в кратчайшие сроки, и к концу 1902 года модель «Б» впервые вышла из заводских цехов. Но в продаже она появилась только через год с небольшим, в 1904-м.


Изначально это ружье выпускалось в четырех калибрах — 12, 16, 20 и 24-м. Дульные сужения тулок начала века были двух типов: стандартные — «цилиндр — чок» и заказные — «получок — чок». Бескурковая модель «А» была впервые выпущена в 1903 году, а ее серийный выпуск начался в 1907 году. Ее история весьма любопытна, но сейчас нас интересует исключительно производство тульских курковок.

В августе 1914 году Российская Империя была вовлечена в Первую мировую войну. Практически сразу наша армия испытала оружейный голод, и все мощности империи были направлены на производство боевого снаряжения. Выпуск в стране охотничьего оружия был возобновлен только в 1922 году, до окончания Гражданской войны, и прервался лишь с началом Великой Отечественной, с тем чтобы продолжиться в военном 1945-м.


Советские тулки выпускались в основном в самом популярном 16-м калибре, менее значимым был выпуск ружей 12-го и 20-го калибров. Многие оружейные авторы отмечают, что качество советского выпуска модели «Б» было существенно ниже, чем до революции. Это, конечно, не так. Оружие стало более технологичным, внедрялась взаимозаменяемость ружейных элементов, велись работы по удешевлению производства, что, несомненно, повлияло на качество внешней отделки, но нисколько не ухудшило бой и надежность оружия.


В 1957 году в модели «Б» появилось цевье нового типа, удлинился хвостовик колодки, был доработан узел запирания. Новое ружье получило обозначение «БМ» (модель «Б» модифицированная). В середине 1960-х годов Тульский оружейный завод наладил выпуск ружей 16-го калибра ТОЗ-63 и 12-го калибра ТОЗ-66 с хромированными каналами стволов. В 1974 году была разработана следующая модификация курковки ТОЗ-54 12-го калибра. В 1988 году появилась модель ТОЗ-80, внешне очень похожая на ТОЗ-66. Существовала еще одна редчайшая модель тульских курковых ружей ТОЗ-50. Фактически это была переработка модели ТОЗ-БМ под малые 28-й и 32-й калибры. Эти ружья предназначались для промысловой охоты.


Такой подробный экскурс в историю становления и развития модели «Б» был сделан не зря. Причиной этого оказалось загадочное тульское ружье, по своему виду полностью соответствующее модели «Б», но… 32-го калибра. Упоминания о производстве такого оружия отсутствуют.


Что же оно собой представляет? Внешне это обычная курковка, только уменьшенная. Блок горизонтально спаянных стволов длиной 26 ¾ дюйма (679 мм), диаметр левого ствола на дульном срезе 11,85 мм, правого — 12,3 мм. Замки классические подкладные, курки с отбоем. Стальные части оружия покрыты скромной гравировкой с традиционным растительным орнаментом. Ложа полупистолетная, на нее нанесено классическое ромбическое рифление, часто неправильно называемое насечкой. На прикладе и ствольном блоке установлены антабки, сверху у дульного среза находится медносплавная невысокая мушка. Цевье классическое «бэшное», кнопочное, хвостовик колодки короткий, также соответствующий модели «Б».


Как правило, оружие содержит достаточно информации, чтобы определить, когда и кем оно выпущено. Сверху ствольного блока в казенной части на каждое из стволов нанесено клеймо в виде литеры Т в треугольнике, что однозначно указывает на Тульский оружейный завод. Впервые оно появилось на тулках в 1925 году, но его модификация на «странном» ружье 32-го калибра ставилась с 1928 года. Снизу на подушках стволов, на переднем выступе колодки, с внутренней стороны цевья, нанесен серийный номер ружья — 2. Иные клейма на стальных частях оружия отсутствуют. Казалось бы, что полезной информации тут совсем немного! Но на деле мы получили все необходимые данные, по которым можно установить период производства ружья.




ЗАВОДСКОЕ КЛЕЙМО. С давних пор оружейники ставят свою «фирменную марку» на выпускаемой продукции. Эти знаки помогают существенно повысить стоимость оружия и являются гарантией качества. В России клейма производителей ставились с тех времен, когда стрелковые системы производились в оружейных палатах при монастырях. Со временем основное производство отечественного оружия сконцентрировалось на казенных оружейных заводах, которые существуют и поныне. Сестрорецкую стрелу, тульский молот и ижевский лук со стрелой должны хорошо помнить в странах, чьи армии терпели поражения от русского оружия. Именно эти клейма украсили со временем и заводскую продукцию для охотников. В советское время стремились избавиться от наследия царского режима. Коснулось это и маркировок, выбитых на оружии: так, например, тульский молот трансформировался в звезду. Казалось, что традиционные оружейные символы ушли в небытие, и все же надежда на их возвращение оставалась. И действительно, нашим оружейникам удалось сохранить старейший фирменный знак Тульского оружейного завода, оформленный в виде литеры Т в треугольнике. Что же символизирует этот знак? По сути, это изображение того же молота, который украшает тульские ружья и по сей день. Жаль только, что охотничьих ружей в Туле уже почти не выпускают.


С 1922 по 1932 год на тульские ружья наносилось только заводское клеймо и серийный номер, при этом никаких клейм, указывающих на дату выпуска, не ставилось. В 1932 году завод клеймил ружья кодированным числом 1517, указывающим на год выпуска (15+17=32). Этот же код, но с добавлением справа звездочки ставился в течение первых девяти месяцев следующего 1933 года. С 1 октября 1933 года вместо звездочки выбивалась литера X. С 1934 года к коду 1517 добавили справа римские цифры I, II, III и IV, указывающие на квартал производства. С 1935 года последняя цифра после серийного номера и знака «—» стала обозначать год изготовления. После войны на тульских ружьях год изготовления указывался уже не одной, а двумя цифрами после номера и знака «—» или выбивался полностью. Теперь представляется возможным однозначно указать на период производства ружья: 1928 — 1932 годы.


Клеймение на ружье приготовило нам еще сюрпризы. Дело в том, что приклад ружья не имеет затыльника, будто кто-то обрезал ружье под себя, тем более что на торце приклада видны следы аккуратной заделки отверстий под шурупы. Внимательный анализ поверхности торца приклада позволил выявить два технологических клейма на дереве: литеры К в круге и Ж (подобные использовались в технологическом процессе производства оружия Тульского оружейного завода).

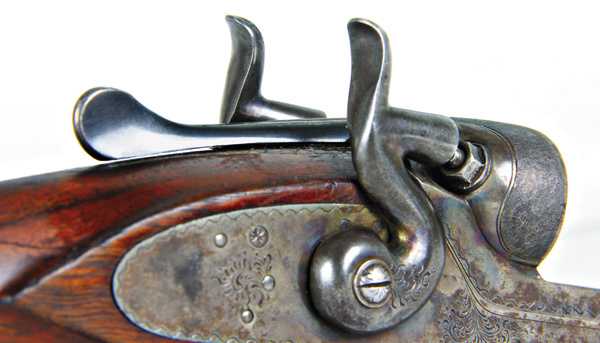

Ударный замок практически без изменений перешел «по наследству» от архаичного капсюльного дульнозарядного оружия к вполне современным охотничьим ружьям.

Что же это за ружье? Какая модель? Можно однозначно утверждать, что это ранее неизвестная разновидность модели «Б», или ТОЗ-Б 32-го калибра, предназначенная для промысловой охоты и произведенная в конце 1920-х или в самом начале 1930-х годов. Сколько было выпущено таких ружей? Мало, единичные экземпляры. Вполне возможно, это была опытная партия, изготовленная по заказу какой-либо организации, связанной с охотничьим хозяйством, но в силу каких-то причин необходимость в таком оружии отпала. Наше ружье эксплуатировали крайне малый срок, при этом его плохо чистили и небрежно хранили. Об этом, в частности, говорят клейма на торце приклада: на промысловом ружье от них не осталось бы и следа после нескольких месяцев использования.

Может показаться, что этот ТОЗ-Б — предшественник ТОЗ-50, из которого и «выросла» более современная модель. Но это совершенно не так: «пятидесятка» появилась гораздо позднее, и конструктивно модели сильно отличаются. Одинаковы они только калибром стволов.

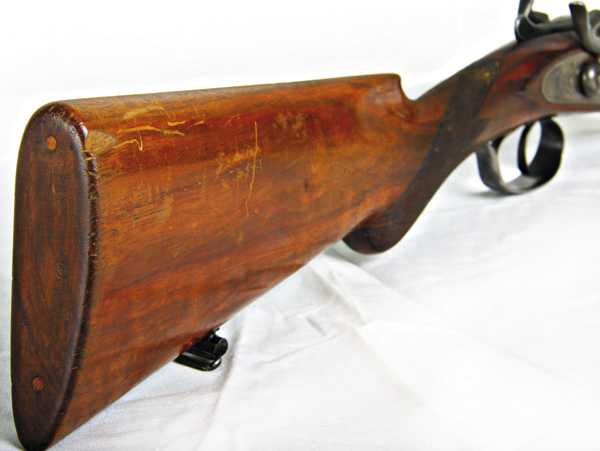

Затыльник ТОЗ-Б 32-го калибра по каким-то причинам снят, отверстия под шурупы аккуратно заделаны. При этом на тыльной части приклада присутствуют незатертые технологические клейма, что говорит о малом времени эксплуатации ружья.

Сейчас такое оружие принято называть дамским из-за малого калибра и легкого веса. Это заблуждение прочно вошло в охотничий обиход и практически стало истиной. Но умение пользоваться дробовым оружием малого калибра — особое искусство: недаром оно именуется промысловым. Промысловик не городской охотник, выезжающий на однодневную охоту. Он уходит в лес на долгий срок, при этом берет с собой массу припасов и снаряжения. Ружье для него — профессиональный инструмент, который должен соответствовать определенным требованиям. И «загадочный» ТОЗ-Б им полностью соответствует. Искренне жаль, что такое превосходное и удачное оружие не пошло в серию и о его существовании мало кто догадывается.






ТОЗ-Б 32-го калибра. Сегодня неизвестно никаких документальных подтверждений о выпуске таких ружей.

Редкость и даже уникальность этого ружья не вызывают никаких сомнений. Но возникают вопросы о его эксплуатационных характеристиках: насколько оно хорошо в деле?
Отстрел ружья показал замечательную кучность и резкость, что неудивительно: тульские стволы во все времена были выше всяких похвал.
Сегодня к малым калибрам относятся с некоторым предубеждением, и в первую очередь это связано с широким распространением оружия под патроны .410 калибра. По сути, это чисто «развлекательные системы», охотничье применение которых весьма ограничено.




ТОЗ-Б 32-го калибра. Сегодня неизвестно никаких документальных подтверждений о выпуске таких ружей.


Считать, что оружие 28-го и 32-го калибров предназначено для развлечения, нельзя: это полноценные охотничьи ружья. Просто они требуют от охотника таких навыков, которые за один
выезд в сезон на охоту получить нельзя.

Алексей Клишин 12 ноября 2013 в 00:00

www.ohotniki.ru

Фроловка, 32 калибр: характеристики, отстрел, фото

Фроловка 32 калибра относится к категории ружей, которые переделывались в охотничьи варианты из изношенных или списанных боевых винтовок образца 1891 года и позже. В России этот тип оружия начал набирать популярность с 1920 года, название происходит от фамилии оружейника, который работал на Тульском заводе в качестве конструктора. Казалось бы, какой резон переделывать неудобные и неподходящие для охоты армейские образцы? Не проще ли просто выпустить стандартные охотничьи версии? Дело в том, что после гражданской войны вся страна находилась в нищете и разрухе, было совсем не до новых изобретений.

Исторические факты

Разновидность фроловки 32 калибра появилась в тот период, когда встала острая необходимость вооружения охотников, занимавшихся промыслом в больших масштабах. Военное оружие им доверять не стали, да и толку от него было бы меньше, чем вреда. А переделанные образцы работали по аналогии со стандартными гладкостволками – точная стрельба на 40-50 метров дробью и до 100 метров пулей.

Впервые переделанные версии по рассматриваемой технологии начали использовать англичане, которые вооружали ними индийские полицейские отряды. В Российской Империи подобная практика широко использовалась после списания со штатного вооружения конструкции Бердана. Часть винтовок направили в государственные и частные мастерские для трансформации моделей в гладкоствольные охотничьи модификации.

Подобная задача, связанная с необходимостью обеспечения охотников подходящим оружием, встала после ВОВ. По этой причине большинство охотничьих вариаций 1945-48 годов – это переделанные винтовки Мосина. Как правило, фроловки 32 калибра делали одно- или двухзарядными. Однако встречались и модели на три патрона.

Описание

Для многозарядной версии рассматриваемых ружей предназначен стандартный винтовочный боеприпас, расширенный под подходящий калибр. Максимально пригодными для переделки считаются магазины оружия выпуска 1981 года. Это связано с тем, что они собраны без использования точечной сварки, на нескольких заклепках. Демонтированные щеки выравнивались с помощью кувалды или пресса, после чего на уступы ставились подогнанные под патрон элементы, просверливаемые по шаблону в стенках.

Затем монтировались удлиненные варианты, развальцованные под потай. Для расширения магазинной части под 32 калибр часто применяли сварочный способ монтажа. Стенки детали выпрямляли на деревянном клине, а формирование конструкции под охотничий патрон выполняли «дешево и сердито» (с помощью молотка и зубила).

Особенности

Охотничье ружье фроловка 32 калибра оснащалось обновленными стенками из листовой стали, толщиной 1 мм. У этих элементов отсутствует классический вырез под зубец отражательной отсечки, а также полосы профильных ребер. Еще одним решением по увеличению емкости магазина является выгибание задней части спусковой скобы, что позволило опустить отсек магазина на 5-10 мм вниз.

Если применялась штатная ложа, соответствующий вырез элементарно расширялся механическим путем. На крышки подающих устройств ставились грязезащитные кожухи, фиксируемые способом клепания.

При создании фроловки 32 калибра изменению также подвергались отражательные отсекатели. На довоенных образцах этот элемент почти всегда выполнен в единой конфигурации. Отладка гнезда подачи боеприпаса в стандартном стиле делалась посредством удаления зубца отсечки. К важным факторам надежной подачи патрона относились конфигурация и габариты пружины отражателя. В случае задирания заряда вверх из ситуации выходили посредством напайки пластины из металла (наращивая стенки патронного окна припоем из олова).

Прицельные приспособления

Ружье фроловка 32 калибра оборудовалось напаянной охотничьей мушкой либо имитацией боевого аналога. Кроме того, в комплект прицельных приспособлений входил примитивный целик в виде прорези на поперечном пазу верхней части казенного стволового отсека. Имеются редкие модификации, у которых в качестве целика выступал осевой пропил по верхней грани короба. Делался он обычной ножовкой.

При любом раскладе простейшая прицельная система на ружьях рассматриваемого типа считается самой удобной конструкцией. Особенно это заметно при ведении огня «навскидку». Это связано с заниженным размещением прицельной линии, по сравнению со штатным армейским механизмом. Пристрелка велась путем опиловки или напайки мушки в горизонтальном и вертикальном направлении. Такой подход вполне оправдан, он придает прицельному приспособлению неплохие характеристики, независимо от условий наведения оружия.

Характеристики фроловки 32 калибра после 1945 года

На послевоенных моделях стволовые коробки переделывались в районе пазов, посредством их удаления. Круглые по сечению детали также не имели пяточного гнезда типа «ласточкин хвост». Кроме того, из конструкции убрали винт, фиксирующий отсечку-отражатель. На задней части стенки справа появилась фрезерная ниша для выбрасывателя. Такое решение дало возможность облегчить подсоединение затвора после проведения чистки оружия. Целик регулировался по горизонтали, размещался ближе к фронтальной части короба ствола. У него полукруглая прорезь, сама конфигурация похожа на идентичный вариант современных тульских ружей.

На стволах послевоенных модификаций, согласно имеющейся информации, предусмотрена дробовая конструкция. Подобная конфигурация позволила упростить технологию производства гладких стволов с подгонкой элементов к коробке. Посадочные гнезда для прицела и мушки секторного действия выпускались в одной комплектации со стволом. Если эксплуатировался элемент иной конфигурации, существенно увеличивался риск «заваливания» прицельной линии, по причине разницы в длинах и шаге резьбы.

Подытожим

Наряду с некоторыми плюсами, фроловка 20 калибра, как и вариант 32-го, имели один существенный недостаток. Он заключался в слабом выбрасывателе. Скашивание зубца этого элемента и износ пружины приводили к задержкам срабатывания механизма. При интенсивной эксплуатации оружия обязательно требовался шомпол, чтобы выталкивать застрявшие гильзы.

fb.ru

Ружье «Белка» 32 калибра: технические характеристики

Еще во времена царской России деятельность охотников-промышленников Дальнего Востока и Сибири приносила государству довольно большой доход. С приходом советской власти специфика деятельности не особо изменилась, однако появилась необходимость использовать определенное оружие под различную дичь. Из-за этого охотникам приходилось брать с собой в поход и дробовик, и винтовку. Для облегчения труда промысловиков была разработана специальная комбинирующая модель ружья «Белка».

История создания

Во время Великой Отечественной войны все оружейные заводы сосредоточили свои силы на производстве и улучшении образцов, пригодных для фронта. За эти годы инженеры и рабочие накопили большой опыт по созданию оружия. После победы во Второй мировой войне численность советской армии существенно сократилась. После этого у оружейников появилась возможность обратить внимание на нужды простого населения, в частности, охотников-промысловиков, поскольку добыча пушного зверя по-прежнему проводилась с помощью мелкашки и дробовиков.

Брать с собой на охоту сразу два оружия было довольно непрактично, поэтому перед советскими оружейниками встала сложная задача. Необходимо было разработать принципиально новую модель огнестрельного оружия, которая бы могла вести стрельбу одновременно дробью и пулей. Кроме того, такое оружие должно было быть удобным в использовании, а также отличаться дешевизной.

Разработка ИЖ-56 («Белка») началась в середине 50-х годов прошлого столетия. Инженеры планировали создать пуледробовое оружие со спаренными стволами. Спустя несколько лет, перед российскими охотниками предстало настоящее произведение искусства оружейного ремесла.

Описание

Ружье ИЖ-56 «Белка» является одним из самых известных вариантов бокфлинтов. В этом двуствольном ружье стволы расположены в вертикальной плоскости, что позволяет вести более точную стрельбу, в отличие от горизонталок. Для соединения используется спайка. Казенная и дульная части оснащены специальными муфтами, которые играют огромную роль в соединении. Верхний ствол гладкий, рассчитан на использование патрона 32 или 28 калибра, заряженного дробью. Нижний ствол стреляет свинцовой пулей.

Для запирания ствольных коробок используется специальный механизм, который очень схож со стрелковыми моделями Казанского оружейного завода. Однако ИЖ-56, в отличие от других вертикалок и горизонталок, оснащен одним ударно-спусковым механизмом, а не двумя. Данное конструкторское нововведение было создано специально для того, чтобы упростить процесс эксплуатации ружья, а также удешевить производство.

Разработка

Для изготовления стволов ИЖ-56 разработчики использовали специальную оружейную сталь марки 50А. Этот сплав обладает достаточно хорошей тягучестью и прочностью. Дабы ствол по всей длине не терял этих показателей, металл подвергался термической обработке.

В стрелковых оружиях Казанского оружейного завода применялась специальная пайка из латуни, дабы соединить между собой стволы. Поскольку ИЖ-56 оснащен закаленными стволами, повторить подобную технологию попросту невозможно. Поэтому для крепления к стойке цевья, антабке и муфтам использовалась прессовая посадка. Кроме того, все образцы оснащены гладкими штифтами, предохраняющими стволы от возможного смещения во время посадки.

В 1956 году на Ижевском оружейном заводе был изготовлен ствол 32 калибра. Для этого была использована специальная цилиндрическая сверловка с дульным сужением «Парадокс». Благодаря такому сужению оружие показало великолепные результаты во время полевых испытаний при стрельбе пулей. А вот нарезной ствол получил обратный эффект. Инженеры отметили, что на расстоянии более 35 метров в мишень, диаметр которой составляет 75 см, попадает не вся дробь, а около 35% заряда. Поэтому было принято решение не использовать систему «Парадокс» во время создания нарезных стволов.

Технические характеристики

Ружье 32 калибра «Белка» обладает следующими техническими характеристиками:

  • вес – 3 килограмма;
  • калибр нижнего ствола – 32 миллиметра;
  • калибр верхнего ствола – 5,6 миллиметра;
  • длина – 65 сантиметров;
  • тип – комбинированное ружье куркового типа;
  • страна производитель – СССР.

Более подробную информацию можно получить в оружейном паспорте, который в обязательном порядке идет в комплекте вместе с инструкцией по эксплуатации. Описание и характеристики охотничьего ружья ИЖ-56 «Белка» позволяют судить об эффективности данного оружия исключительно в охотничьих целях. Покупать такой агрегат в целях самообороны или для обучения стрельбе практически бессмысленно.

Элементы оружейной системы

Комбинированное ружье ИЖ-56 «Белка» состоит из следующих составных частей:

  • ударно-спусковой механизм;
  • ствольная коробка;
  • поворотный рычаг, осуществляющий запирание стволов;
  • переключатель;
  • спуск;
  • курок.

Несмотря на то что оружие является комбинированным, у него достаточно простое устройство. С неполной разборкой сможет справиться даже начинающий охотник, поэтому провести ремонтно-смазочные работы не составит труда в домашних условиях.

Особенности устройства ствола

Благодаря термической обработке, дробовой ствол отличается довольно высокой прочностью, несмотря на сниженную толщину стенок. Помимо этого. инженерам удалось снизить вес самого оружия, благодаря уменьшению веса ствола.

Нарезной ствол предназначается для использования боеприпасов калибра 5,6 миллиметров. Почему были выбраны именно эти патроны? Дело в том, что в годы создания комбинированного ружья «Белка», эти патроны производились в больших количествах и использовались большинством мелкокалиберных винтовок, а также тульскими пистолетами «Марголин». Каждый владелец ИЖ-56 мог не беспокоиться о том, что не сможет приобрести необходимое количество боеприпасов. Кроме того, такие патроны стоили и стоят по сей день гораздо дешевле, чем брендовые аналоги. При тестировании оружия с использованием калибра 5,6 были достигнуты достаточно хорошие результаты, которые удовлетворяли всем требования и возложенными на них надеждам. Экспертная комиссия установила, что лучше всего данный патрон подходит для охоты на мелкого пушного зверя.

Принцип работы

Ружье «Белка» 32 калибра, фото которого можно найти в обзоре, имеет только один спусковой крючок, в отличие от горизонтальных и вертикальных двухстволок. В ствольной коробке находится вертикальный паз, в котором расположен переключатель курка. Он работает по принципу промежуточной тяги. Запирание ствола происходит с помощью штифт-фиксатора. Чтобы переместить кнопку в хвостовой части ствольной коробки в нужное положение, необходимо сперва нажать на штифт.

Если кнопка будет находиться в заднем положении, то курок будет взаимодействовать с нижним бойком, а если в переднем – с верхним. Также эта кнопка служит не только переключателем курка, но и воздействует на поворотный целик, а именно регулирует его положение. Дабы владельцы ружья могли самостоятельно произвести пристрелку, конструкторы решили установить целик на специальном основании, которое приспособлено к поперечному перемещению. Для этого необходимо взаимодействовать со специальным пазом. Внутренняя часть ствольной коробки стала местом расположения самого механизма, который отвечает за перемещение целика.

Как зарядить оружие?

Чтобы зарядить ружье ИЖ-56 «Белка», фото которого представлены вашему вниманию, вам не придется проделывать особых усилий. Достаточно будет лишь выполнить несколько последовательных действий.

  1. Нажимаем на спусковой рычаг, который находится внизу ствольной коробки.
  2. Надавливаем сверху на стволы (рекомендуется сделать упор строго посредине).
  3. После раскрытия карабина необходимо вставить в него боеприпасы.
  4. Вновь нажимаем на рычаг и плавно закрываем ружье.
  5. Взводим курок.

После этого останется лишь снять оружие с предохранителя и произвести несколько выстрелов. Помните о соблюдении правил безопасности во время перезарядки. Например, ни в коем случае не направляйте ствол вниз или в сторону случайных прохожих.

Разновидности ИЖ-56

Охотничье ружье «Белка» может быть представлено в нескольких вариантах, которые были созданы специально для того, чтобы удовлетворить индивидуальные потребности охотников-промышленников. В следующих разделах мы поговорим о том, чем же они отличаются друг от друга и какими техническими характеристиками обладают.

Первый вариант

Первая из разновидностей была спроектирована в далеком 1956 году под руководством инженера А. А. Климова. Комбинированное ружье «Белка» 28 калибра было оснащено лишь одним курком. С помощью специального механизма охотник мог запросто переключаться между стволами, в зависимости от того, на какую дичь велась охота. При необходимости вести огонь из верхнего ствола, достаточно было направить положение рычажка вперед. Если же была необходимость произвести выстрел из нарезного ствола, то выключатель передвигался назад. Все эти действия довольно просто выполнялись как при спущенном курке, так и при взведенном.

Так как стволы располагались в вертикальной плоскости, существовала возможность их отсоединения друг от друга. При необходимости можно было заменить старый ствол на новый. Для этого сперва отсоединялось цевье, которое было зафиксировано с помощью специальной защелки. После этого можно было отсоединить стволы друг от друга. Дабы оружие не вибрировало во время стрельбы и имело максимальный показатель точности, для фиксации стволов использовались три муфты.

Судя по отзывам охотников, выбрасыватель гильз создавал некоторые неудобства, если охотник хотел самостоятельно их извлечь. Однако такой механизм существенно упростил эксплуатацию «Белки». Ружье ИЖ-56 «Белка» имела длину гладкоствольного ствола 65 и 72 сантиметров для 28 и 32 калибра. Нижний ствол был немного короче – 45 сантиметров и предполагал использование боеприпасов калибра 5,6 миллиметров. Разница в длине стволов могла быть с лихвой компенсированная с помощью дополнительной цилиндрической трубки, присоединяющейся к оружию. Со временем она стала продолжением нарезного ствола.

Вес «Белки» составлял около 3,15 килограмма. По отзывам профессиональных охотников, данная модель зарекомендовала себя только с лучшей стороны. Оружие и по сей день считается универсальным для охоты на пушного зверя и пернатых. Наличие комбинированных стволов существенно упрощает промысловую деятельность.

Второй вариант

Комбинированное ружье «Белка», характеристики которого приведены в четвертом разделе, почти ничем не отличалось от предыдущего варианта, за исключением калибра гладкого ствола, который составлял 32 миллиметра. Также вместо цилиндрической трубки нарезной ствол был оснащен специальным штампованным кожухом. Поскольку 32 калибр обладал большим разбросом, было принято решение уменьшить длину верхнего ствола на 75 миллиметров, благодаря чему модель стала весить значительно меньше, приблизившись по показателям к трем килограммам.

Третий вариант

Ружье ИЖ-56 12 калибра (фото см. ниже). Это оружие предназначено исключительно для охоты на крупную дичь. Имеет небольшой разброс дроби, что позволяет убить взрослого вепря даже из гладкого ствола. По словам оружейников, изменение калибра должно было сыграть огромную роль для улучшения меткости, и они оказались правы. Отныне оружие позволяло вести стрельбу с дистанции 50 метров и более не только из нижнего, но и из верхнего ствола.

Кроме того, «Белка» также была оснащена оптическим прицелом ПВС-1, кратность которого составляла 2,5. Прицельное устройство устанавливалось на специальный съемный кронштейн. Была возможность приобрести оружие с ложей из березы или бука. Деревянный приклад считался принципиальным, поскольку пластик довольно плохо гасил отдачу и часто ломался.

Нюансы

Если вы обзавелись оружием ИЖ-56, то вам стоит знать о некоторых нюансах, связанных с устройством и эксплуатацией данного агрегата.

  • В отличие от других переломных ружей, с «Белки» можно снять цевье вместе с шарниром. Для этого необходимо выполнять поступательные движения вверх открытыми стволами.
  • В открытом положении ствольная муфта оснащена дополнительными упорами. Когда цевье закрывается, специальные упоры охватывают цилиндрическую поверхность, с помощью чего устраняется качка стволов.
  • Другие разновидности бокфлинтов оснащены дополнительными цапфами, предназначенными для фиксации конструкции, однако в ИЖ-56 эту систему удалось упростить. В «Белке» стволы вращаются лишь вокруг одного шарнира.

Устройство оружия считается довольно простым, поэтому справиться с неполной разборкой «Белки» сможет даже неопытный пользователь. А делать это предстоит постоянно, поскольку оружие нуждается в регулярной смазке после проведения стрелковых мероприятий. Смазывать ружье следует не позднее, чем через день после охоты, иначе механизмы могут засориться горелым порохом.

Отзывы пользователей

Из отзывов на всевозможных тематических форумах, а также из видеообзоров оружия можно составить некоторое представление о том, что владельцы ИЖ-56 думают об этом агрегате. Недовольство со стороны охотников в основном вызвано тем, что «Белка» обладает достаточно грубым спусковым механизмом, что отрицательно сказывается на меткости. Однако этот недостаток с лихвой окупается положительными сторонами.

Во первых, ружье обладает достаточно удобным механизмом извлечения патронов. Как уже говорилось ранее, в некоторых ситуациях это может приносить дискомфорт, однако он просто незаменим во время ведения охоты в условиях сильного мороза, поскольку в обычных двухстволках стреляные боеприпасы зачастую примерзают к железу и извлечь гильзу может быть попросту невозможно до тех пор, пока охотник не зайдет в помещение.

Также стрелок во время использования оружия практически не чувствует отдачи, что является довольно приятным бонусом. Для сравнения достаточно будет совершить несколько выстрелов из дробовика или помпового ружья того же калибра, что и «Белка». Разница будет просто колоссальной. Уменьшение отдачи было достигнуто за счет использования мягких пород дерева для приклада.

В заключение стоит отметить, что разработка «Белки» осуществлялась в течение нескольких лет не просто так. Конструкторы экспериментировали со всевозможными механизмами, дабы повысить технические характеристики оружия и сделать процесс эксплуатации максимально удобным и приятным. Было создано три известных варианта ружья, о которых мы говорили ранее, однако у всех них было кое-что общее – комбинирование стволов. Такое оружие идеально подойдет для любой охоты, поскольку считается универсальным и отлично справляется с добычей пушного зверя и пернатых.

truehunter.ru

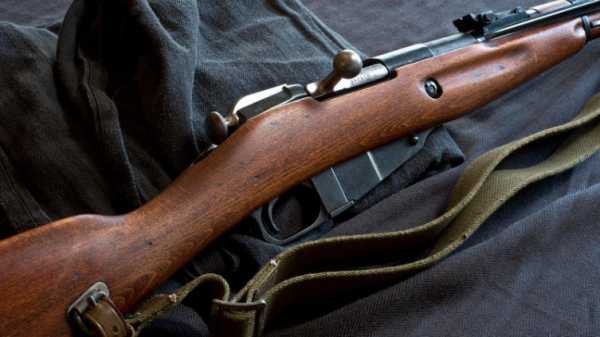

Гладкоствольное ружье Р-32 на базе винтовки Мосина

В 1945–1948 гг. на Тульском оружейном заводе выпускалось гладкоствольное охотничье ружьё Р-32, созданное на базе легендарной винтовки Мосина.
Ружьё охотничье одноствольное однозарядное гладкоствольное Р-32 конструкции Д.М. Кочетова. Вид справа

Вначале 20-х гг. ХХ в. на Тульском оружейном заводе (ТОЗ) создаётся специальная оружейная мастерская по разработке и производству спортивного и охотничьего оружия. В 1922 г. её руководителем назначается Дмитрий Михайлович Кочетов.

Трудовой стаж Д.М. Кочетова на ТОЗе составил 59 лет (1912–1971гг.). В этот период он разработал целый ряд спортивных винтовок, с которыми советские спортсмены неоднократно побеждали на общесоюзных и международных соревнованиях по стрелковому спорту. Также им были созданы образцы охотничьего оружия, известные охотникам-любителям, промысловикам и коллекционерам.

Определённой известностью пользуются образцы, созданные Д.М. Кочетовым на базе конструкции знаменитой винтовки С.И. Мосина образца 1891/30 г.

Полная разборка винтовки Мосина

Один из них — охотничье однозарядное одноствольное гладкоствольное ружьё Р-32, созданное Д.М. Кочетовым в 1945 г. и выпускавшееся ТОЗом с 1945 по 1948 г.

Поскольку период изготовления этого оружия был относительно небольшим, то ружья Р-32 до наших дней практически не дошли. Сегодня чуть ли не единственный экземпляр хранится в фондах Тульского государственного музея оружия.

Ствольная коробка ружья Р-32

Ружьё модели Р-32 — это однозарядный гладкоствольный образец, выполненный по схеме винтовки Мосина и предназначенный для промысловой и любительской охоты.

Ствол ружья неподвижный, жёстко соединённый со ствольной коробкой и выполнен расточкой ствола винтовки Мосина. Ствольная коробка стальная и имеет канал для затвора, окно для заряжания и экстрагирования стреляных гильз, окно для спускового механизма и прорезь для опускания рукоятки затвора.

Затворный узел Р-32

Затвор ружья скользящий, продольного перемещения с поворотом рукоятки при запирании канала ствола. В затворе установлен предохранитель куркового типа. Рукоятка затвора изогнута вниз. Ударный механизм ударникового типа. Спусковой механизм без предупреждения. Выбрасыватель пластинчатый, установлен на затворе справа вверху.

Ложа Р-32

Прицельное приспособление состоит из цилиндрической мушки и целика с прорезью.

Ложа ружья деревянная с прямой шейкой и не имеет хомутика на цевье. На цевье имеются продольные канавки. Материал ложи — берёзовая древесина.

Технические характеристики ружья Р-32

Калибр 32
Длина, мм
— ружья 1210
— ствола 710
— патронника 70
— прицельной линии 655
Усилие спуска, кг 2,0 — 3,0

Понравилась статья? Поделиться с друзьями:

gunsa.ru

Гладкоствольные калибры

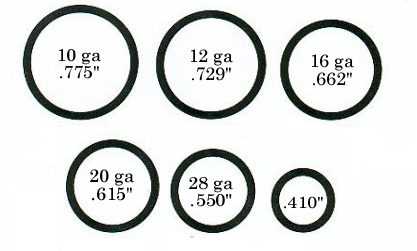

Калибр оружия — наравне с длиной ствола, одна из самых главных характеристик огнестрельного оружия, в полной мере это относится и к охотничьему гладкоствольному оружию.

Калибр гладкоствольного охотничьего ружья обозначает диаметр канала его ствола. Слово калибр арабского происхождения, происходит от слова «галиб», что означает «форма».

У нарезного оружия калибр принято обозначать либо в миллиметрах, либо в долях дюйма, а для гладкоствольного оружия традиционно применяется другая, более сложная система обозначения.

В конце 18 — первой половине 19 века самой передовой страной в производстве гладкоствольного оружия была Великобритания. Именно поэтому английская система обозначения гладкоствольных калибров распространилась по всему миру и применяется по сей день, хотя для сегодняшнего дня эта система выглядит давно устаревшей.

По этой системе, калибр гладкоствольного ружья равен количеству круглых пуль соответствующего диаметра, которое можно отлить из одного фунта свинца. Получается, что чем больше диаметр ствола оружия, тем меньшее количество пуль может быть для него изготовлено из одного фунта свинца.

Таким образом, чем меньше числовое значение, тем больший диаметр канала ствола. 12 калибр имеет больший диаметр чем 16, а 16 калибр имеет больший диаметр, чем 20.

Если вы хотите перевести известный вам диаметр канала ствола в числовое значение калибра, то можете воспользоваться упрощенной формулой расчета, для этого диаметр ствола возводим в куб, затем цифру 76384 делим на полученное значение.

Например, имеем диаметр канала ствола 18,5 мм, возводим его в куб, получаем 6331,62, теперь делим 76384 на 6331,62 получаем 12. Диаметр канала ствола 18,5 мм соответствует 12 калибру.

Какие бывают калибры

Изначально производители оружия во всем мире выпускали ружья всех возможных калибров от 1 вплоть до 40, но со временем большая их часть исчезла из употребления, из-за унификации производства и отсутствия спроса на редкие экзотичные их виды.

В настоящее время наиболее распространены 12, 16, 20 и 410, менее распространены 24, 28, 36 калибры.

12 калибр

Самым популярным и распространенным среди охотников и спортсменов является 12 калибр. Он позволяет стрелять патронами с разной величинами порохового заряда и дроби, при чем можно использовать в патронах дробь самых разных номеров, картечь и пули.

С ружьем 12 калибра охотник, используя соответствующие патроны, может охотиться на самые разные виды дичи, на разных дистанциях стрельбы.

Еще одним его преимуществом является большой выбор патронов, представленных в охотничьих и оружейных магазинах, благодаря этому охотник может подобрать патроны нужные именно ему, подходящих для его ружья и его условий охоты.

Средний диаметр канала ствола у 12 калибра 18,5 мм, но этот параметр сильно отличается у ружей разных производителей, например ружья производства Тульского и Ижевского заводов могут отличаться диаметрами стволов почти на миллиметр.

Ружья 12 калибра можно посоветовать приобретать, в том числе начинающим охотникам, так как он за счет большего количества дроби в патроне прощает новичкам ошибки в стрельбе, позволяя сделать охоту более эффективной.

Наиболее популярными ружьями 12 калибра являются ружья с вертикальным расположением стволов отечественного производства – это ТОЗ-34 и МР-27. Очень популярны отечественные полуавтоматы МР-153, МР-155. В последние годы очень популярными стали ружья 12 калибра иностранного производства, все большую популярность набирают турецкие ружья.

16 калибр

Несмотря на то, что охотничьи ружья 12 калибра наиболее распространены среди охотников, 16 остается по-прежнему востребованным и все-также находит своих почитателей.

В советские времена почти половина охотников была вооружена ружьями этого калибра. Ружья 16 калибра, позволяют охотиться практически на любую дичь, от мелкой до крупной.

Канал ствола у 16 калибра равен 16,8 мм. Охотники особенно ценят в этих ружьях   их меньший вес, по сравнению с 12, что особенно ценно на ходовой охоте. Многие охотники считают, что 16 калибр дает меньшую отдачу, а также считаю, что эти ружья более изящны и аккуратны, обладают лучшей прикладистостью, удобнее в использовании.

Ружья 16 калибра, по мнению многих охотников, являются как бы золотой серединой, между 12 и 20, они обладают высокой мощностью 12 и меньшим весом и отдачей, как у 20. С этим можно согласиться, можно и поспорить.

В последние годы многие производители сократили производство оружия этого калибра, многие и вовсе сняли его с производства. То же самое можно сказать о патронах и пулях для него, найти их все-таки сложнее, чем для того же 12. Выбор патронов в продаже, для 16 калибра значительно меньше.

Но у этого калибра по-прежнему много поклонников, которые считают его самым лучшим среди всех и не собираются отказываться от своего мнения.

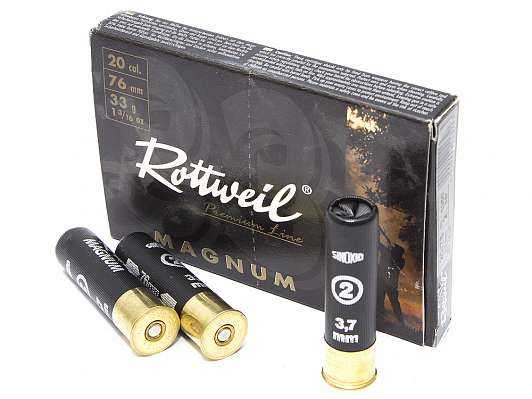

20 калибр

Из самых распространенных среди охотников калибров особое место занимает 20. Средний диаметр канала ствола у него 15,6 мм.

Ружья 20 калибра обладают самым малым весом, среди всех популярных калибров, обычный вес таких ружей 2,7 кг. Многие охотники считают, что они имеют более слабую отдачу, но это мнение может быть, как правильным, так и ошибочным. Отдача ружья зависит не столько от калибра, сколько от его массы и массы дробового заряда. Ружье 20 калибра, имеющее небольшой вес будет иметь вполне ощутимую отдачу, не меньше чем ружье 12, весом скажем 3,2 кг.

У них самый маленький вес порохового и дробового зарядов, поэтому такие ружья в основном используются для охоты на птиц мелкого и среднего размера, для охоты на крупного зверя, например кабана или лося они не подходят.

Ружья 20 калибра высоко популярны среди промысловых охотников, благодаря небольшому своему весу, они хорошо подходят для ходовой охоты, а благодаря небольшому заряду пороха и дроби, еще и очень экономичны.

Ружье этого калибра более требовательно к меткости охотника, так как при уменьшенном дробовом заряде, требуется более четкое попадание по цели.
Самым популярным ружьем 20 калибра, практически идеально подходящего для охоты, многие охотники называют ИЖ-58. Сегодня оно уже не выпускается, а современные аналоги типа МР-43 не так популярны среди охотников, из-за своего веса, он составляет 3,1-3,3 кг., что лишает его покупку какого-либо смысла.
За рубежом ружья 20 калибра пользуются популярностью среди охотников, все крупные производители обязательно имеют их в своем ассортименте. К сожалению, только малая часть этого ассортимента представлена в продаже у нас, а цены на это оружие держаться на очень высоком уровне.

24, 28, 32, 36 калибры

Кроме широко распространенных 12, 16 и 20 существуют гораздо менее распространенные калибры, к ним относятся 24, 28, а также 32 и 36.

Оружие 24 калибра имеет канал ствола 14,7 мм, оружие 28 — 13,8 мм. Стрельба из таких ружей ведется патронами с мелкой дробью. Основным объектом охоты для таких ружей являются различные виды мелких птиц. Оба они предполагают наличие у стрелка хорошей стрелковой подготовки и охотничьего опыта.

Ружья 24 и 28 калибра практически нереально встретить в наших магазинах, приобрести их можно только по объявлениям.

Существует гладкоствольное оружие 32 и 36 калибров. Диаметр канала ствола у 32 — 12,7 мм, у 36 — 10,2 мм. 32 калибр разработан на основе патрона для нарезного оружия калибра .50. 36 калибр, более известный как .410, появился в России с начала выпуска гладкоствольного карабина «Сайга».

Оба эти калибра не предназначены для охоты, они используются для развлекательной стрельбы и для целей самообороны.

Какой калибр лучше для охоты

Всех начинающих охотников, при покупке их первого ружья, интересует вопрос какой калибр им выбрать. Сразу предупредим, что однозначного вопроса на этот вопрос не существует.

Выбор калибра зависит от того, на какую дичь предполагается вести охоту, каким способом, на какой дистанции.

В выборе калибра охотники имеют сильные личные предпочтения, которые перевешивают любые логические аргументы в пользу того или иного калибра. Выбор в любом случае должен быть разумным, не следует идти на медведя с ружьем 410 калибра, ничем хорошим это закончиться не может.

На наш взгляд, наиболее правильным калибром для начинающего охотника является 12. Он наиболее универсальный. Ружья 12 калибра широко представлены в магазинах. Также выбор патронов для него самый широкий.

huntland.ru

Одностволки 32-го калибра. Внешнекурковые модели ИЖ-ЗК – ИЖК

Уважаемый Евгений Геннадьевич, я уже давно выписываю «РОГ». Ваши статьи очень нравятся, с удовольствием их читаю. У меня просьба: напишите, пожалуйста, о ружьях ИЖ-17 и ИЖ-18 32-го калибра. Почему-то все, в основном, предпочитают 12-й калибр, полуавтоматы и т.д. Но незаслуженно забывают люди эти ружьишки. С уважением, Алексей МОСЕЕНКОВ, Калужская обл.

Фото Андрея Чугина.

Продолжение статьи — ТУТ

Распространение охотничьего оружия того или иного калибра обуславливают его возможности на охоте.

Преимущества ружей 12-го калибра, как располагающих большими снарядами дроби, очевидны.

Но не всем охотникам нужно столько дроби в одном патроне, немало желающих стрелять из ружей малых калибров.

Гладкостволки 32-го калибра малочисленны, но неизменно популярны у любителей охоты по перу.

Потребность в однозарядках этого калибра невелика, да и стрелять из такого маленького ружья с небольшой осыпью дроби нужно умело.

Но в нашей стране с малодоступными, но богатыми дичью угодьями ружья 32-го калибра распространены благодаря экономичному калибру.

Охотовед, канд. с.-х. наук В.А. Кукарцев рассказывал, как в XX веке на севере Ханты-Мансийского округа местные жители добывали лосей одним выстрелом из ружей малых калибров, близко подбираясь к ним и стреляя в единственное убойное место, доступное такому небольшому оружию.

Подобная охота по силам только местным потомственным охотникам, хорошо знающим повадки животных и свои угодья. Там ценили одностволки 32-го калибра с откидывающимся стволом.

В тайге В.А. Кукарцев сам много охотился с двустволкой 32-го калибра — редкой ныне златоустовской курковой вертикалкой-двойником «Олень», созданной на базе внешнекурковой одностволки ЗК системы В.А. Казанцева.

Охотился и я с ружьями 32-го калибра, начиная с однозарядной модели с затвором системы С.И. Мосина, позже с другими дробовиками, желанной была небольшая курковая двустволка ТОЗ-54 32-го калибра. Несомненно, обычный удел ружей 32-го калибра — мелкая дичь.

Ижевские казнозарядные одностволки 32-го калибра разнообразны и многочисленны, для полного обзора нужно много места, поэтому сначала о группе внешнекурковых одностволок ИЖ-ЗК–ИЖК–ИЖ-17, в том числе и об эволюции этих моделей.

Одностволки 32-го калибра оснащались стволом с номинальным диаметром канала 12,5 мм, эта величина указана в «Паспортах»; конечно, охотникам желательно измерить фактический диаметр канала ствола.

Читайте материал «Ружья, которые мы потеряли»

Позже для ствола 32-го калибра предусмотрен канал диаметром в пределах 12,7–13,1 мм, как правило, 12,7 мм.

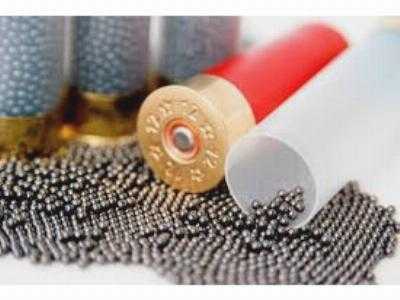

Гильзы 32-го калибра отечественные заводы выпускают только металлические, точнее латунные, длиной 70 мм, с наружным диаметром у дульца 13,25 мм с допуском -0,2 мм и внутренним диаметром 12,35 с допуском +0,4 мм. Конечно, гильзы, как и патронники, конические по длине.

Латунные гильзы 32-го калибра изготавливаются под капсюль «центробой» с отштампованной наковаленкой, а с 1977 года и под капсюль «жевело» со сквозной ячейкой.

Для переснаряжения металлических гильз обязательно массивное калибровочное кольцо, его можно проточить точно под патронник собственного ружья. Выпускаются и пыжи 32-го калибра, для снаряжения таких патронов есть все.

Сейчас на наш рынок из-за рубежа попадают весьма разнообразные ружья, в том числе 32-го калибра. Нашим охотникам стоит помнить о различии патронников ружей 32-го калибра отечественного и зарубежного производства.

С учетом конусности диаметр патронников наших гладкостволок 32-го калибра составляет 13,3–13,55 мм, а зарубежных равен 14,3–14,6 мм. Отечественные гильзы заметно меньше и в зарубежных ружьях 32-го калибра фактически проваливаются в патронники, а зарубежные гильзы в узкие патронники наших ружей не входят вообще.

Зарубежные гильзы 32-го калибра с бумажными обечайками удобны несложным снаряжением с помощью закрутки, но 32-й калибр единственный, у которого отечественные и зарубежные гильзы не взаимозаменяемы.

В свое время и мне пришлось отказаться от европейской курковой двустволки, так как заканчивался мой запас зарубежных гильз 32-го калибра с бумажной обечайкой.

Причина тривиальна, в XIX веке стандартизацию калибров стволов затрудняло то, что многие страны пользовались своей весовой мерой одного фунта свинца, которая составляла во Франции 489,5 г, в Англии 453,6 г, в России 409,5 г. Отсюда разница диаметров отлитых пуль одинакового количества, которые являются мерой калибров.

Пристреливают ижевские одностволки 32-го калибра по стандартной методике в мишень диаметром 750 мм на дистанции 35 м, как указано в «Паспортах».

Читайте материал «Надо быть осторожнее с полуавтоматическими ружьями»

Но, хотя кучность боя дробью достигает 45–50%, в зависимости от величины дульного сужения, дистанцию надежного поражения ограничивает небольшой снаряд дроби, обычно 15 г.

На дистанции 35 м рассеивание дроби такого снаряда настолько велико, что в дичь может попасть лишь одна-две дробины, этого недостаточно.

Поэтому владельцы гладкостволок 32-го калибра пристреливают их дробью на дистанции 20–25 м, на которых осыпь плотнее, ее достаточно для поражения дичи в лесу. Кстати, пулей гладкоствольные ружья 32-го калибра пристреливают на дистанции 50 м.

Однозарядок завода Ижмех с откидывающимся гладким стволом немало, и курковки ИЖ-17 лишь часть из них. В качестве первой заводской одностволки следует назвать внешнекурковую модель ИЖ-5, массовое производство которой началось еще в 1927 году.

В целом она повторяет собой давнюю, известную еще со времен Российской империи курковку системы Iver Johnson (Айвер Джонсон), повсеместно выпускаемую в начале XX столетия, в том числе и на заводах в Ижевске. Но о ней как-нибудь в другой раз, так как у курковок ИЖ-17 иная база.

История внешнекурковой одностволки ИЖ-17 началась отчасти с прежней массовой модели ИЖ-ЗК системы В.А. Казанцева. Завод Ижмех выпускал ее в период с 1949 по 1955 год, общий выпуск достиг три четверти миллиона экземпляров разных калибров.

В середине XX века курковые одностволки ИЖ-ЗК и последующие модели ИЖК стали основными казнозарядными моделями завода Ижмех. Выпускались они в основном 16-го калибра, но были экземпляры и меньших калибров, в том числе 32-го.

Базу следует отметить особо — это выпускаемая Златоустовским машиностроительным заводом в конце 1940-х — начале 1950-х годов курковая одностволка ЗК, маркировка которой как раз означает «Златоуст — Казанцев».

Группа златоустовских одноствольных курковок состояла из нескольких моделей, в числе которых доработанный образец ЗКМ-1 и ружье ЗКМ-2, а также курковка ЗКМШ штучного исполнения. Здесь «М» означает «модернизированное», а «Ш» — штучное.

В 1955 году на смену прежней курковой одностволке завод выпустил модель ИЖК. Курок смонтирован, как и прежде, посередине колодки, ствол соединен с колодкой посредством единственного длинного подствольного крюка, который опирается на поперечную шарнирную ось выемкой в передней части.

Запирание ствола в колодке одинарное — нижним клином, вдвигающимся в паз подствольного крюка и объединенным с нижним подпружиненным рычагом запирания, спица которого под палец стрелка выведена наружу за предохранительную скобу.

Довольно длинная боевая спиральная цилиндрическая пружина надета на толкатель. Подпружиненный боек вставлен в колодку со стороны курка, закреплен поперечным штифтом так, чтобы перемещаться вдоль своей оси.

Нижний конец курка удлинен и служит блокиратором взведения курка при неполностью закрытом стволе, а при взведенном курке ствол не открывается.

Читайте материал «Русская классика — курковое ружье»

Предохранительная скоба передним концом вставляется в паз в нижней личине-основании спускового механизма, а ее задний конец закреплен винтом. Характерная особенность, по которой можно узнать курковку ИЖК, заключается в том, что крупный подствольный крюк выдвинут из колодки снизу.

Тем, кто собирается приступить к полной разборке курковки ИЖК, следует помнить, что для снятия боевой пружины предварительно необходимо сжать ее постановкой курка на боевой взвод, в толкателе откроется отверстие, в которое нужно вставить штифт. Пружина фиксируется на толкателе, и ее можно снять.

Моделей в группе одностволок ИЖК довольно много, все оснащены изготовленным из стали марки 50А стволом разной длины в пределах 700–780 мм, базовый образец называется ИЖК.

На модели ИЖК-1 установлен ствол с хромированным каналом и патронником, ружье ИЖК-2 отличается навинчивающимися на ствол двумя дульными насадками. Модель ИЖК-3 представляет собой образец ИЖК-2, но со стволом с защитным хромовым покрытием канала и патронника.

Одностволка ИЖК-4 только 16-го калибра оснащена вкладным нарезным стволиком под патрон кольцевого воспламенения калибра .22LR.

Еще одно ружье ИЖК-5 со сравнительно коротким стволом длиной 650 мм и меньшей массы предназначено для привлечения к охоте молодых охотников и женщин.

Задать свой вопрос Евгению Копейко можно по электронному адресу: [email protected]

Евгений Копейко 22 октября 2018 в 10:52

www.ohotniki.ru

Нарезной 32

Aptekar 06-10-2011 10:09

Есть вертикалка, вверх 16 калибр, нижний — гильзы 32 калибра, но нарезной. Можно стрелять с нижнего обычными гильзами 32 калибра пулями?

avtor-1 06-10-2011 10:51
quote:
Можно стрелять с нижнего обычными гильзами 32 калибра пулями?

Надо посмотреть как она в патронник входит, а лучше сделать парафиновую отливку патронника с переходом и сравнить ее с гильзой.
А что за ружье?Aptekar 06-10-2011 10:56
quote:
Originally posted by avtor-1:

Надо посмотреть как она в патронник входит, а лучше сделать парафиновую отливку патронника с переходом и сравнить ее с гильзой.
А что за ружье?

На нем надпись: «NTK. Szhiller&comp. in Wien» , других данных нет.

Виталий М 06-10-2011 22:56
quote:
Originally posted by Aptekar:

На нем надпись: «NTK. Szhiller&comp. in Wien» , других данных нет.



Фото всех надписей и клейм крайне желателен. Обмер диаметра канала ствола и длина патронника???? Тогда можно будет что-либо сказать определённо…Abu George 07-10-2011 21:22

Двойник это. Т.н. «егерского» типа. В Австро-Венгрии, очень популярное оружие было. Использовалось профессиональными егерями. Всегда имело нарезной ствол под крупнокалиберный патрон с безоболочечной пулей. Иногда даже бывал нарезной ствол, того же калибра, что и гладкий.
Здесь, я думаю, патрон был типа австрийского 11.3×51 R Scheibengewehr:
http://www.municion.org/Gr/11_3x51R.htm
А потом, уже в СССР, ввиду отсутствия фирменных патронов с нестандартной (для СССР) гильзой, приспособили под отечественный 32-й, близкий по размерам. Я так понимаю, что просто развернули патронник.
Надо отливку делать, чтобы посмотреть длину патронника (м.б. меньше 70 мм) и вообще заход в нарезы, а также из реальный диаметр.
Вместо австрийского патрона мог быть и немецкий: 11.6×65 RD Express.
http://www.municion.org/11/11_6x65R_D.htm , или аналогичный. Эти патроны, снаряжавшиеся дымным порохом, и ведущие родословную от первых военных унитарных патронов, в конце 19 — начале 20 века везде были весьма распространены. У нас — тоже. От винтовки Бердана, от револьвера Смит-Вессона.
Но вот в двойниках их именно австрийцы использовать любили.
У нас гораздо позже появился аналог — двойник «Олень».

Виталий М 08-10-2011 21:30

Лёш, собственно говоря ты провёл экскурс без обмеров патронника… Скорее всего там укороченная гильза 32-го калибра со свинцовой пулькой изготовленной из сплава типа «гарт» под дымный порох. Сколько сыпать одному Богу известно, но я думаю начать нужно с 3-х грамм и фиксировать пулю так, как мы делали для 34-ки… Реально пользовать пульку от П2, только без пластика вообще.
П.С. …к этому двойнику ещё егерьский кортик до кучи добавить надо…

Abu George 09-10-2011 02:34

Ага, или никкер, как у меня:
http://guns.allzip.org/topic/1/848032.html
Вообще в РМ глянь. Я там ссылку на сегодняшние обновки с рынка кину.
А про экскурс без обмеров… Так ничего сложного в этом нету. Вариант известный, тип патрона — тоже. Вообще рамотно «доработали» двойник. Практически не испортили. Это не в гладкий его расточить. И уж тем более не просверлить. Нарезы сохранили, за то безвестному хозяину большой рахмат от «обчества».
Теперь уже нынешнему хозяину надо обмерами заниматься и сюда их выставлять. Ну а мы ему чё-нить посоветуем.

ag111 09-10-2011 16:55

А как вообще ТС собрался стрелять гильзами?

Hrnch 09-10-2011 17:30

Обратил внимание на очень «крутые» нарезы на выходе из патронника.Надо бы посмотреть какие пули использовались в оружии такого типа.Возможно под круглую задуманно…

Игрек 09-10-2011 20:21
quote:
Originally posted by Hrnch:

Возможно под круглую задуманно…


А зачем круглой пуле нарезы ?

Hrnch 09-10-2011 20:40
quote:
А зачем круглой пуле нарезы ?

В свое время крутили и круглуюAbu George 09-10-2011 20:49

Как зачем? Круглая пуля по нарезам очень неплохо идёт. Спросите в дульнозарядном.
А нарезы широкие и пологие. Как собственно для безоболочечной пули и должно быть.
В общем, коллега Игрек, вам прямой путь к Виталию М. Онвас проконсультирует лучше, чем кто либо другой. И какую пулю брать, и как её в гильзу ставить, и как обжимать. Ну и по навескам пороховым.

Виталий М 09-10-2011 23:24

Не надо мне таких вопросов, мне что делать нечего — устаривать лекции по предметам, кои уже 100 лет назад в учебниках писали. Читайте сами… А вот Аптекарю — нет проблем, подберём-с. Пусть в РМ стучится…

Abu George 09-10-2011 23:47

Сорри, я Аптекаря и имел в виду. Обмишулился с никами.

Aptekar 10-10-2011 07:12

Спасибо всем за консультацию!
Вот такие патроны были с ружьем, советские 32 калибр, длина 55 мм.

Aptekar 10-10-2011 13:30

Это просто декоративные, без пороха

Abu George 10-10-2011 16:17

Они — не советские. Они — самопальные.
Разберите их, посмотрите, что за пуля, обмеряйте. Потом можно с Виталием обсудить. Но мне кажется, что проще подобрать подходящую пулелейку Ли. Или вообще шаром стрелять. Вам ведь не лосей валить? Для лосей, как я вижу, у вас серьёзный нарезняк есть. А для всяких там лис, волков, глухарей, косуль шарик очень даже приемлем.
Да, стрелять лучше дымарём. Как это ружико будет относиться к Соколу и прочим бездымкам — большой вопрос.

Aptekar 10-10-2011 18:53
quote:
Originally posted by Abu George:
Они — не советские…

Я про гильзы))

Abu George 10-10-2011 19:03

Гильзы, оне — тоже самопальные. А советские послужили для них исходником. Гильзы же обрезали. Да не на 5 мм, а гораздо больше. Патрончик изящный вышел. Вот, сравните с моим «носорожьим».

Виталий М 10-10-2011 23:53
quote:
Originally posted by Abu George:

Вот, сравните с моим «носорожьим».



Где-то я такие уже видел… Тот что слева мне что-то напоминает, вот только не вспомню что….Abu George 10-10-2011 23:55

Издеваисся? Змей?
Там и ножик сверху тебе знаком должен быть…

Виталий М 11-10-2011 12:02
quote:
Originally posted by Abu George:

Издеваисся? Змей?
Там и ножик сверху тебе знаком должен быть…



Ножик я помню…вернее помню скольк зависти он во мне вызвал. а вот патрончик слева что-то неприпоминаю. Сколько тебе таких ещё нужно????Abu George 11-10-2011 12:05

Сто! Нет, двести! Носороги замучили блин! Просто спасу нету! Усё на фазенде пожрали.

Виталий М 11-10-2011 12:16

Сотня латунок с тебя(оборотная тара) и неделю сроку…

Abu George 11-10-2011 12:20

Нету у меня сотни. Ну да ладно, что есть — все отдам. И пули ессно отдам. Потом прийдётся снова к Вите за ними ехать…
Но носорожьи патроны, они НУЖНЫ! А то вдруг подкрадётся толстый пушной полярный зверь? А мы его как носорога встретим! По расейски!

Виталий М 11-10-2011 18:16
quote:
Originally posted by Abu George:

Но носорожьи патроны, они НУЖНЫ! А то вдруг подкрадётся толстый пушной полярный зверь? А мы его как носорога встретим! По расейски!



А ты вот спрашивал меня — зачем я латунок накупил по всей стране кучу. Ониж не просто так лежат…они мне некое спокойствие дают.Aptekar 11-10-2011 19:15

Проблематично круглую пулю изготовить, может типа парадокс на токарном выточить?

Abu George 11-10-2011 19:18

Не надо ничего изготавливать! Заходите на сайт Ли: http://www.leeprecision.com/html/catalog/anivers.html
В пулелейках для шаровых пуль ищете пулю подходящего диаметра (они там в долях дюйма проградуированы, 1 дюйм — 25,4 мм), потом на Ганзе находите кто сейчас их возит ну и договариваетесь.

Abu George 11-10-2011 19:22
quote:
Originally posted by Виталий М:

А ты вот спрашивал меня — зачем я латунок накупил по всей стране кучу. Ониж не просто так лежат…они мне некое спокойствие дают.

А я? А мне? Я ж лучше!

Виталий М 11-10-2011 19:43
quote:
Originally posted by Aptekar:

Проблематично круглую пулю изготовить, может типа парадокс на токарном выточить?



Потерпите чуть… я попробую дать вам готовое решение. просто у меня времени на всё не хватает.Abu George 11-10-2011 19:48

А на колиматор хватает?

Виталий М 11-10-2011 22:14
quote:
Originally posted by Abu George:

А на колиматор хватает?



Лёш, это не для меня…Abu George 12-10-2011 03:39

Я — в ступоре…

Aptekar 12-10-2011 06:20

Патронник. На входе диаметр 14.5 мм, через 15мм уже 13.6мм, через 49мм — 13.4мм. На входе разница между патронником и гильзой — 0.5 мм.
Укороченая гильза 32 калибра не входит до конца в патронник, не доходит 7.5мм.
Сегодня буду пулу прогонять.

Дядя Леша 12-10-2011 15:29
quote:
Originally posted by Aptekar:
Патронник. На входе диаметр 14.5 мм, через 15мм уже 13.6мм, через 49мм — 13.4мм. На входе разница между патронником и гильзой — 0.5 мм.
Укороченая гильза 32 калибра не входит до конца в патронник, не доходит 7.5мм.
Сегодня буду пулу прогонять.


Надо искать путного токаря-фрезеровщика и заказывать ему обжимку для гильз типа фулсайз-матрицы под стандартный релодырьский пресс, заодно заказать ему и шел-хелдер, можно, как переделочеый на базе какого-нибудь серийно выпускаемого холдыря, близкого по размеру. А может и просто подобрать из существующих удастся. Гильзы 32 калибера обрезать до нужной длины, отжигать и фул-сайзить с силиконовой смазкой. Матрица внутри должна быть конкретно полированной.
Рекомендую сделать отливку патронника нарезного стволла еще раз. Парафин дает заметную усадку при остывании, поэтому советую делать отливку эпоксидной шраклевкой для авто-кузовных работ. Она не дает усадки. Это позволит поучить более точные измерения.
Только предварительно все смажьте силиконовой смазкой. Тонким-тонким слоем, но тщательно. Иначе шпаклевка прихватится к металлу.
Завидую Вам белой завистью.
Удачи.

——————
С дружеским прицелом, Дядя Леша

Дядя Леша 12-10-2011 15:30
quote:
Originally posted by Abu George:

Я — в ступоре…


Лёш, отчего?

——————
С дружеским прицелом, Дядя Леша

Abu George 12-10-2011 22:01

Лёш, это я не тебе писал, это я Виталику. А про этот сайт, чт о ты запостил — забыл, ей богу!

Виталий М 13-10-2011 21:36
quote:
Originally posted by Aptekar:

Патронник. На входе диаметр 14.5 мм, через 15мм уже 13.6мм, через 49мм — 13.4мм. На входе разница между патронником и гильзой — 0.5 мм.
Укороченая гильза 32 калибра не входит до конца в патронник, не доходит 7.5мм.



В принципе Дядя Лёша всё верно расписал — в вашем случае гильза 32-го калибра является «донором» и её придётся переформовывать. Есть вариант, если нет толкового токаря, найдите любого, который сообразит как вам изготовить конусную матричку, которая обожмёт дульце обрезаной гильзы 32-го калибра настолько, чтобы гильза полностью вошла в патронник, а рант лёг в проточку. После этой процедуры нужно собрать холостой патрон в этой гильзе и отстрелять его, чтобы гильза раздалась по размерам патронника. Гильза, конечно же, должна быть отожжена. После этой процедуры можно будет приступать к снаряжению нормального патрона.
Прошу, сделайте замер закраины гильзы и сравните его с диаметром проточки в патроннике…не провалится гильза???Abu George 15-10-2011 17:01

Пытался понять исходный тип патрона.
Но в munition.org по размерам — ничего похожего. Ни по каким.

AlexSA 15-10-2011 21:02

Для гильз 32 калибра отлично подходит шелхолдер от ЛИ N8 (для 45/70 Gov’t, 416 Rigby, 348 Win.). Матрицу думаю можно подобрать близкого размера от того же ЛИ и расшлифовать ее до нужного размера.
По первоначальному патрону, как вариант вполне мог быть .470 Nitro Express
http://weaponland.ru/board/patron_470_nitro_express/50-1-0-424 , размеры близки.

Виталий М 15-10-2011 21:34
quote:
Originally posted by Abu George:

Пытался понять исходный тип патрона.
Но в munition.org по размерам — ничего похожего. Ни по каким.



Лёш, очень похоже по размерам на необжатую гильзу к винтовке Лебеля….
quote:
Originally posted by AlexSA:

Для гильз 32 калибра отлично подходит шелхолдер от ЛИ N8 (для 45/70 Gov’t, 416 Rigby, 348 Win.). Матрицу думаю можно подобрать близкого размера от того же ЛИ и расшлифовать ее до нужного размера.
По первоначальному патрону, как вариант вполне мог быть .470 Nitro Express
http://weaponland.ru/board/patron_470_nitro_express/50-1-0-424 , размеры близки.



Это конечно всё правильно…прессы, шелхолдеры и прочее, но думается мне дело в другом. Человеку надо попробовать свой двойник, а дальше уж решать стоит закупаться оборудованием для серийного производства патронов к нему… Пусть сделает отливку материалами не дающими усадку, обмеряет, чертит эскиз для токаря и мастерит примитивную втулку-матрицу, в которой сможет обжать пару-тройку гильз. Снарядит холостым — отформует по патроннику окончательно, снарядит шариком или отлитой пулькой(ну что сложно найти десяток готовых пулек в этом форуме нужного калибра) и поймёт надо оно ему или нет… А ж потом займётся серийной сборкой снайперских боеприпасов.
П.С. Я б вообще токарю заказал бы пару гильз выточить для проб…AlexSA 15-10-2011 21:45

Подумалось, что можно взять латунную гильзу 7,62х54, должна хорошо войти в патронник.

Виталий М 15-10-2011 21:56
quote:
Originally posted by AlexSA:

Подумалось, что можно взять латунную гильзу 7,62х54, должна хорошо войти в патронник.



Она длиной 54мм. с дульцем… Как же её переформовать надо, чтоб она в цилиндрическую превратилась длиной 55мм??? Да ещё латунные надо найти, да научится капсюля битые выпресовывать, они закернены по кольцу довольно плотно, просто так не выбить…Abu George 17-10-2011 15:24
quote:
По первоначальному патрону, как вариант вполне мог быть .470 Nitro Express

Длина не соответствует. у 470-го — очень большая. Даже у нынешнего патронника сабжа она гораздо меньше.
quote:
Лёш, очень похоже по размерам на необжатую гильзу к винтовке Лебеля….

Чёрт его знает. Скорее на гильзу Гра это похоже (11х53 или 11х59), только под пулю большего калибра. Примерно так на 1 мм.
У меня поисковик munition.org вообще почти ничего не выдаёт по промерам. А между тем, патрон .476Индиан Мушкет нашёл по промерам отливки сразу. Уж на что он редкий и нестандартный. Тут, видимо, развёртками постарались и на входе в патронник. Правда я не понял зачем.
quote:
Подумалось, что можно взять латунную гильзу 7,62х54, должна хорошо войти в патронник.

Донце гильзы 7,62х54Р примерно соответствует гильзе калибра 36 (410), но никак не калибра 32.
quote:
Как же её переформовать надо, чтоб она в цилиндрическую превратилась длиной 55мм??? Да ещё латунные надо найти, да научится капсюля битые выпресовывать, они закернены по кольцу довольно плотно, просто так не выбить…

Ну вынуть капсуль из трёхлинейной гильзы не сложно. Если действовать по методу вынимания капсуля из гильзы Бердана. Т.е узким, почти шилообразным, зубильцем в оправке, зажатой в тиски. Но тогда гильза м.б. переснаряжена не более 3-4 раз. А вообще, по моему проще отжечь ВСЮ гильзу 32-го калибра и обжать её патронником, при помощи киянки и деревянного брусочка.
Lojak 12-11-2011 19:21

Доброго времени суток! Фото всего ружья можно? Помоему очень красивое ружье,с одного ракурса на все видно

Abu George 14-11-2011 13:50
quote:
Человеку надо попробовать свой двойник, а дальше уж решать стоит закупаться оборудованием для серийного производства патронов к нему… Пусть сделает отливку материалами не дающими усадку, обмеряет, чертит эскиз для токаря и мастерит примитивную втулку-матрицу, в которой сможет обжать пару-тройку гильз. Снарядит холостым — отформует по патроннику окончательно, снарядит шариком или отлитой пулькой(ну что сложно найти десяток готовых пулек в этом форуме нужного калибра) и поймёт надо оно ему или нет… А ж потом займётся серийной сборкой снайперских боеприпасов.

Вот и мне так кажется. Сначала надо вообще понять, на что годится сие ружико.
quote:
П.С. Я б вообще токарю заказал бы пару гильз выточить для проб…

Вот-вот. Но судя по картинкам, простая гильза 32 калибра пойдёт. Просто отжечь надо дульце этак на длине 15-20 мм и заколотить гильзу в патронник киянкой (аккуратно). Ну а потом файрформить небольшим зарядом дроби. Сделав таким макаром 4-5 гильз, изготовить по готовым пулям пулелейку. По-быстрому, например из гипса или клея для плитки. Ну а отлив с десяток-другой пуль (сколько получится), пробовать пострелять.Ermak_Timofeich 22-11-2011 08:24
quote:
да научится капсюля битые выпресовывать, они закернены по кольцу довольно плотно, просто так не выбить…

Гидроударом с первой попытки выбиваются. Я писал об этом в «Кто использует металлические гильзы?». Отработано именно на 54 патроне. Вода, шток по диаметру дульца, подставка и молоток. Да, и тряпка, а то сырости много.
А двойник — просто мечта. От одних только экспериментов с патронами можно урчать от удовольствия.

С уважением,
Ermak Timofeich.

Abu George 22-11-2011 17:28

Гидроудар — это хорошо.

SergeiVOL 28-07-2012 21:38

Такая пулейка с пулями 32 кал досталась мне вместе с ружьем «Олень», там
нижний ствол с парадоксом.
прежний владелец делал доводку на токарном станке

flo-master 1 03-08-2012 08:59

Проще сделать слепок патронника полиэфирной авто-смолой,а потом кумекать что делать,может проще ещё немного патронник развернуть и пользовать стандартные гильзы?

maxmax ivanovo 05-08-2012 01:32

Развертывать до нормальноо 32 патронник не следует. Лучше гильзы дорабатывать — Вы же не собираетесь очередями палять штук 30 гизьз должно хватить. Порох или черный или сунар-410 ведь 32 клибр он не сильно отличается от 410-го. Можно подумать о сунаре 7,62 но с ним пока опыты не проводил, хотя в наличии 1 банка. Пустоту лишнюю пийдется синтепоном убирать в гильзе слишком много места,или делать патрик аналогично нагановскому с утапливанием пули в гильзу.

maxmax ivanovo 05-08-2012 01:37

Капсюли можно выпрессовывать струбцыной и заточеной твердой проволокой — в 410 барнауле латунные капсюли на ура! Можно спицей от мотоцикла до требуемого диаметра.

guns.allzip.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
