не многие видели это оружие и держали в руках (часть 2): podpolkovnikvvs — LiveJournal

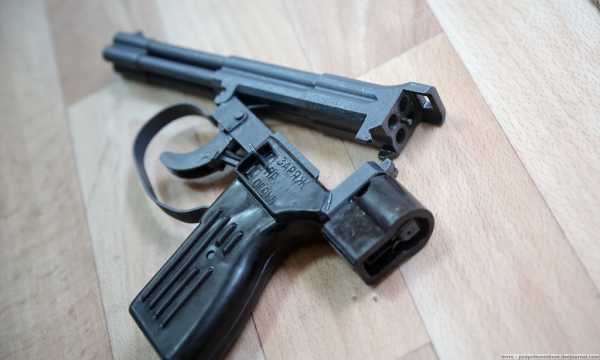

Начнем с «ножечка» стреляющего. НРС-2 «Взмах» (Нож Разведчика Специальный, индекс ГРАУ — 6П31) — огнестрельное оружие специального назначения. (Нож разведчика стреляющий (НРС-2)



1

2

Все три составные части.

3

4

Отличный видео обзор.

5

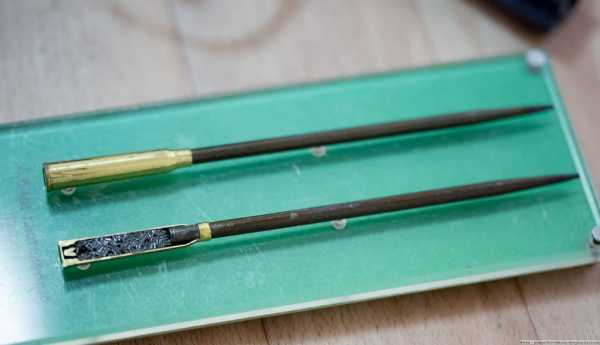

АПС (Автомат Подводный Специальный) — специальный подводный автомат, является индивидуальным оружием пловца-аквалангиста и служит для поражения как надводных, так и подводных целей.

6

7

Подводный пистолет СПП-1М

Пистолет предназначен для вооружения боевых пловцов, а также может быть использован гражданскими лицами для защиты от морских хищников.

Высокая пробивная способность 4,5-мм пистолетного патрона СПС достигается за счет оригинальной конструктивной схемы пули и выбора оптимального баллистического решения.
На предельных дальностях стрельбы в воде пистолет обеспечивает поражение цели, находящейся в гидрокомбинезоне с поролоновым утеплителем и защищенной оргстеклом толщиной 5 мм.
Пистолет обеспечивает прицельную дальность стрельбы из всех положений пловца, может успешно применяться для самообороны и на суше.
Подводный пистолет прост в эксплуатации, удобно размещается в кобуре на поясном ремне и комплектуется тремя герметичными укупорками для размещения в них патронов (по четыре патрона в каждом

8

СПС — 4.5 мм пистолетный патрон.

9

10

11

12

13

Однако уже после принятие на вооружение автомата СР3 «Вихрь» ФСБ передало в ЦНИИТОЧМАШ новое тактико-техническое задание, которое предлагало объединить лучшие качества АС «Вал», СР3 «Вихрь» и ВВС «Винторез» в одной модели стрелкового оружия. В результате в Климовске создали модификацию «Вихря», которая получила обозначение СР3М. Данное стрелковое оружие было максимально унифицировано с ВСС и АС и сохранило все достоинства компактного автомата.

14

Малогабаритный автомат СР3 «Вихрь»

СР-3 «Вихрь» — компактный российский автомат, разработанный в климовском ЦНИИТОЧМАШ конструкторами А. Д. Борисовым и В. Н. Левченко в 1994 году. Доводился до выпуска конструктором А. И. Ташлыковым и был запущен в серийное производство в 1996 году. Создан на основе бесшумного автомата АС «Вал», с которым унифицирован по основным деталям, что положительно сказывается на производстве и эксплуатации оружия.
При использовании специальных бронебойных патронов СП-6 автомат позволяет успешно поражать противников в бронежилетах 5 класса защиты на дальности до 50 м, 4 класса — до 120 м, 3 класса — до 200 м, 2 класса — до 300 м, 1 класса — до 500 м. Небольшие размеры СР-3 способствуют скрытному ношению.
Позднее был разработан модернизированный вариант СР-3М, который должен был объединить в себе достоинства СР-3, ВСС и АС.

15

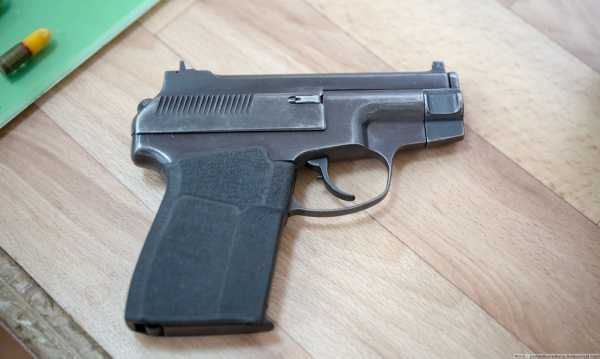

Бесшумный пистолет ПСС

Самозарядный пистолет предназначен для бесшумной и беспламенной стрельбы на дальностях до 50 метров.

Рекордно низкий уровень звука выстрела достигается за счет оригинальной конструкции патрона и пистолета.

Патрон обеспечивает пробитие стального листа толщиной 2 мм на дальности до 25 метров при сохранении достаточного убойного действия после пробития и низкий уровень звука выстрела, не превышающий громкость выстрела из пневматической винтовки.

Бесшумный пистолет надежно работает во всех климатических широтах, при любых погодных условиях, в широком диапазоне температур от –50 ºC до +50 ºC.

Видео стрельбы из этого пистолета будет чуть позже.

16

17

9-мм пистолет-пулемёт СР2М Вереск.

9-мм пистолет-пулемет СР2M представляет собой автоматическое оружие ближнего боя и предназначен для поражения живой силы, в том числе, использующей средства индивидуальной защиты, на дальностях до 200 м. Используются пистолетные патроны 9х21 мм (СП10, СП11, СП12, 7Н28, 7Н29, 7БТ3). Принцип работы автоматики – отвод пороховых газов из канала ствола осуществляется поворотом затвора. Ударно-спусковой механизм ударникового типа, позволяет вести одиночную и автоматическую стрельбу. Подача патронов пружинная, из съемного коробчатого магазина на 20 и 30 патронов, размещенного в пистолетной рукоятке.

18

19

Пора выходить на стрельбище — u_96.

Продолжение следует…

podpolkovnikvvs.livejournal.com

фото, характеристики, достоинства и недостатки

Пистолет-пулемет «Вереск» отличается от так называемых сверстников дальностью стрельбы. Оружие может поразить цель на расстоянии до 200 метров. Помимо высокой дальности пистолет-пулемет обладает и другими мощными параметрами. Например, он с легкостью пробивает индивидуальную бронезащиту противника.

Первые разработки оружия проводились в конце прошлого века, а модернизированный образец, который используется спецслужбами, представлен лишь в 1999 году.

Компактный пистолет-пулемет идеально подходит для ведения ближнего боя и обороны. ПП удобен в стрельбе с прикладкой, с рук, навскидку. Во время ведения боя обеспечивается высокая плотность огня в короткий промежуток времени.

Пистолетный патрон, который имеет небольшое количество газа и небольшую начальную скорость, облегчает использование глушителей.

Особенности пистолета специальной разработки

Проведение опытов над новым оружием началось в 1993 году. С того времени также началась разработка новой опытно-конструкторской работы под специальным шифром. Пистолет-пулемет СР-2 «Вереск» адаптирован под патрон 9х21. СР расшифровывается как «специальная разработка». Окончательная версия «Вереска» была принята на вооружение в 2000 году.

Главными особенностями ПП СР-2 являются:

  • Редкая система автоматики и узел запирания канала ствола.
  • Отвод пороховых газов в газовую камеру, которая расположена над стволом.
  • Затворная рама жестко связана со штоком газового поршня.
  • Возвратная пружина размещается в канале затворной рамы.
  • Затвор оснащен шестью боевыми выступами.

Рукоятка перезаряжания расположена с правой стороны. Благодаря этому значительно уменьшается габарит оружия. Компенсатор прикрепляется на дульную часть. Коробка автоматики выполняется методом холодной штамповки из листа стали.

Конструкция и функционирование пистолета-пулемета

Ударный механизм российского пистолета-пулемета «Вереск» — ударникового типа. Флажок предохранителя располагается справа. При включении в крайнее положение предохранитель блокирует спуск, а флажок перекрывает паз для прохождения рукоятки перезаряда. Еще один флажковый переводчик размещен слева. Он задает одиночный или очередной огонь. Переключение флажка производится большим пальцем руки.

Подача патронов происходит из прямого коробчатого магазина. Особенностью магазина является шахматное расположение патронов. По израсходовании боеприпасов магазин отбрасывается после нажатия на его защелку. Процесс стрельбы одинаково удобен для обеих рук.

Мушка с предохранителем устанавливается около дульной части ствола. Целик рассчитан для стрельбы на расстоянии до 200 метров. Крышка автоматики адаптированна под установку оптического или коллиматорного прицела.

Приклад выполнен методом штамповки из металла. Он складывается в положения вверх-вперед.

Пистолет-пулемет СР-2М «Вереск» — модернизированная версия вышеприведенного оружия. В нем изменен флажок предохранителя. В СР-2М заменено дульное устройство, а на цевье появилась складывающаяся передняя рукоятка.

Тактико-технические характеристики ПП СР-2М

  • Масса оружия без снаряжения: 1650 г.
  • Длина ПП с откинутым прикладом: 603 мм.
  • Со сложенным: 350 мм.
  • Длина ствола: 174 мм.
  • Количество нарезов: 6.
  • Дальность прицела: до 200 м.
  • Емкость магазина: 20/30 патронов.

Стоит отметить, что к весу добавляется коллиматорный прицел (примерно 300 грамм) и снаряженный магазин.

Пистолет-пулемет адаптирован под патрон СП10, СП11 и 7БТЗ. Начальная скорость пули зависит именно от вида патрона и составляет: в первом случае — 440 м/с, во втором – 415 м/с, а в третьем – 430 м/с. Патрон СП11 оснащен малорикошетирующей пулей, а 7БТЗ – бронебойно-трассирующей.

Характеристики пистолета-пулемета «Вереск» позволяют вести огонь на расстоянии 100-200 метров. Мушка с предохранителем располагаются на крайней передней части ствола. На крышке коробки прикрепляется коллиматорный прицел с полем зрения 6-о. Такие прицелы являются основными при ведении боя на малой дальности.

Конструктивные особенности пистолета-пулемета

Приклад оружия выполнен методом холодной штамповки из стали. Рукоятка управления и цевье изготавливаются из ударопрочной пластмассы. Рукоятка выполнена заодно со спусковой скобой. Впереди нее устанавливается передний упор. Цевье охватывает ствол.

Для удобства ведения огня из положения с вытянутыми руками на спусковой скобе спроектирован передний изгиб (как для стрельбы с двуручным хватом).

В модернизированной версии жесткий упор на цевье заменен складывающейся передней рукояткой. Такая особенность повышает управляемость оружием и кучность стрельбы. Флажок предохранителя также прошел модернизацию. В новой версии дульное устройство представлено в виде надульника-упора. Такая особенность позволяет защитить кисть стрелка от ожогов пороховыми газами и смещения вперед.

Пистолет-пулемет «Вереск» носится на ремне и скрытно, с использованием подвеса, который вмещает и оружие, и запасной магазин.

Автоматика оружия

В ПП СР-2 «Вереск» используется газоотводная автоматика с запиранием ствола в момент выстрела.

Газовый поршень в цилиндре расположен над стволом. При выстреле поршнем приводится в действие затворная рама (в которой располагается затвор с 6 боевыми упорами). Справа на затворной раме жестко закрепляется рукоятка взведения.

Возможно вести автоматический и одиночный огонь. Правый рычаг предохранителя имеет 2 режима: О – огонь, П – предохранитель. Левый выполняет функции переводчика режимов огня: одна точка соответствует одиночному выстрелу, три точки – автоматическому огню.

Питание патронами осуществляется из коробчатых магазинов. Конструкция пистолета-пулемета «Вереск» оснащена открытыми штатными прицельными приспособлениями.

Конструкция ПП при неполной разборке

Устройство состоит:

  • Из возвратного механизма.
  • Затворной рамы.
  • Боевой пружины с направляющей.
  • Ударника.
  • Затвора.
  • Цевья.
  • Ствола с автоматикой.
  • Спускового механизма.
  • Приклада.
  • Других поверхностных деталей.
  • Магазина.

Стандартная комплектация состоит из следующих элементов:

  • Подвеса (сумка для запасной обоймы + плечевой подвес + кобура). Он используется для скрытной переноски.
  • Ремня. Предназначен для открытой переноски. Регулируется по длине.
  • Шомпола (используется при чистке элементов оружия).
  • Сумки.
  • Чехла.
  • Других принадлежностей для чистки и разборки.

Пистолет-пулемет «Вереск» нуждается в регулярной очистке после каждого использования. Своевременный уход значительно увеличивает запас ресурса и срок службы. Очистку желательно производить сразу же после стрельбы.

Усовершенствованный ПП серии СР-2

Новая система автоматики и необычный приклад подобраны в соответствии с мощным боеприпасом, под который и рассчитано оружие. Механизмы автоматики ПП надежны в неблагоприятных условиях (например, при повышенной пыльности, влажности). Диапазон рабочих температур составляет от -50 до +50 градусов. На ПП также можно установить глушитель.

При разработке системы наведения планировалось использование только механического и перекидного диоптрического прицелов. Несколько позже в компоновку пистолета-пулемета «Вереск» СП-2МП добавился коллиматорный прицел, который и является основным. Механический же несколько модифицировался – в нем остался один целик. Дальность до мишени учитывается выносом точки прицеливания по высоте. Подобный метод удобен для опытных стрелков.

Боеприпасы для «Вереска»

Пистолет-пулемет применяется в силах специальных операций. Ввиду этого оружие адаптировано под различные виды припасов калибра 9×21 мм:

  • СП10 – со стальной пулей повышенной бронепробиваемости. Такой вид патронов поражает живую силу противника на расстоянии до 200 метров, а также способен нанести вред индивидуальным средствам бронезащиты.
  • СП11 – боеприпас создан с использованием свинцовой сердцевины.
  • СП12 – патрон с экспансивной пулей. Он обеспечивает повышенное останавливающее действие.
  • СП13 – припасы с трассирующей пулей.

По оценкам экспертов, поражающее действие патронов пистолета-пулемета «Вереск»до трех раз выше, чем у припасов ПМ 9×18 мм, и в 2 раза выше, чем у 9×19 мм.

Достоинства и недостатки оружия

Среди достоинств выделяют:

  • Высокую огневую мощность.
  • Кучность стрельбы.
  • Высокое поражающее действие на ближних дистанциях.
  • Небольшой вес.
  • Удобную конструкцию.
  • Вместительный магазин.
  • Удобную компоновку.
  • Хорошую прицельную систему.
  • Возможность использования различных патронов.

Недостатками считаются:

  • Низкое качество некоторых образцов.
  • Некоторые детали не взаимозаменяемы.
  • Частые неисправности.

Достоинства и недостатки пистолета-пулемета «Вереск» позволяют определить необходимый объем работ для дальнейшего совершенствования оружия.

Техника безопасности при обращении с оружием

  1. При получении следует обязательно проверить зарядку огнестрельного приспособления.
  2. Запрещается направление дула в сторону людей и животных.
  3. Любое оружие до проверки следует считать заряженным.
  4. При отводе затвора назад ствол направляется непосредственно на цель или в безопасном направлении. При этом следует учитывать возможность рикошета.
  5. Вне режима огня запрещается накладывать палец на спусковой крючок.
  6. Перед эксплуатацией следует проверить ствол на предмет отсутствия посторонних предметов.
  7. При ведении стрельбы в положении с вытянутыми руками хват должен быть таким, чтобы затвор не наносил травму кисти.
  8. Обязательным пунктом является проведение инструктажа перед занятиями.
  9. В зоне огня, а также при транспортировке действия начинаются и прекращаются по команде руководителя.

Техника безопасности в зоне огня

При проведении стрельб запрещается:

  1. Допускать к оружию лиц, не сдавших зачет по технике безопасности и непригодных по состоянию здоровья.
  2. Производить операции с оружием без разрешения командира (заряжать, вести огонь и т. д).
  3. Оставлять личное приспособление без присмотра, а также передавать третьим лицам.
  4. Использовать неподходящие боеприпасы.
  5. Пользоваться личными приборами (например, телефоном) в секторе огня.
  6. Поправлять экипировку с оружием в руках.
  7. Допускать лиц в состоянии алкогольного или наркотического опьянения, посторонних людей.
  8. Разбирать боеприпасы и устранять в них неисправности.

Мощным и эффективным современным оружием является пистолет-пулемет «Вереск». Фото позволяют оценить его компактность и правильность компоновки. Следует помнить о том, что при любом использовании огнестрельного оружия следует придерживаться техники безопасности. Также нельзя игнорировать правила ухода, транспортировки и хранения.

autogear.ru

Пистолет-пулемет СР-2 «Вереск» (Россия). Оружие и военная техника. Добавила ЛЮБОВЬ МАТВЕЕВА — VilingStore.net

Пистолет-пулемет СР-2 «Вереск» (Россия ) Характеристики


Пистолет-пулемет СР-2 «Вереск» (Россия)

Пистолет-пулемет СР-2 «Вереск» (Россия)

Пистолет-пулемет СР-2 «Вереск» (Россия)

Калибр: 9×21 СП-10 СП-11

Вес: 1,61 кг с пустым магазином
Длина (приклад сложен/раскрыт): 367 / 603 мм
Длина ствола: 172 мм
Темп стрельбы: 900 выстрелов в минуту

Емкость магазина: 20 или 30 патронов
Эффективная дальность: 100 метров

Разработка пистолета-пулемета под мощный бронебойный патрон 9х21 СП-10 была начата в середине 1990х годов по заданию ФСБ России. Новый пистолет-пулемет, созданный в ЦНИИ Точного Машиностроения в г. Климовск был впервые показан в 1999 году. Он получил обозначение СР-2 (Специальная Разработка 2), и кодовое обозначение «Вереск». В настоящее время пистолеты-пулеметы СР-2 и СР-2М «Вереск» состоят на вооружении ФСБ и ФСО России, а так же ряда иных российских спецслужб. СР-2 отличается небольшими размерами, однако обеспечивает значительную огневую мощь, в сочетании с бронебойными патронами СП-10 обеспечивая надежное поражение противника, защищенного бронежилетами, на дальностях до 100 метров.

Пистолет-пулемет СР-2 «Вереск» необычен тем, что использует газоотводную автоматику с жестким запиранием ствола в момент выстрела, унаследованную от автомата СР-3″Вихрь». Газовый поршень в цилиндре находится над стволом. При выстреле он приводит в действие затворную раму, в которой расположен вращающийся затвор с 6 боевыми упорами. Рукоятка взведения жестко закреплена на затворной раме справа. Режимы огня — одиночные выстрелы и автоматический огонь. Предохранитель и переводчик режимов огня по виду аналогичны таковому на автоматах Калашникова , однако на СР-2 рычажки вынесены на обе стороны оружия и выполняют раздельные функции — правый рычажок является предохранителем (его позиции маркированы буквами О / огонь и П / предохранитель). Левый рычажок выполняет роль переводчика режимов огня, его положения маркированы одной и тремя точками (одиночные выстрелы и автоматический огонь, соответственно). Питание патронами осуществляется из отъемных коробчатых магазинов емкостью 20 или 30 патронов. Штатные прицельные приспособления открытые, однако на крышку ствольной коробки может ставиться коллиматорный прицел. Приклад металлический складной, в сложенном положении располагается поверх крышки ствольной коробки. У пистолетов-пулеметов СР-2М в передней части цевья имеется складная дополнительная рукоятка для удержания оружия двумя руками.

vilingstore.net

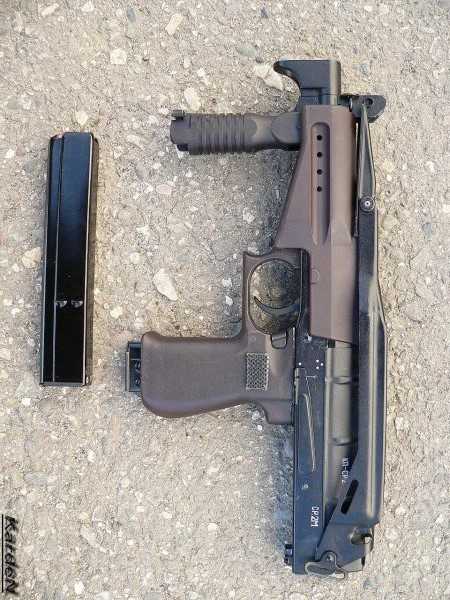

Пистолет-пулемёт СР-2М «Вереск»



9-мм пистолет-пулемет СР.2M представляет собой автоматическое оружие ближнего боя и предназначен для поражения живой силы, в том числе, использующей средства индивидуальной защиты, на дальностях до 200 м. Используются пистолетные патроны 9х21 мм (СП-10, СП-11). Принцип работы автоматики – отвод пороховых газов из канала ствола осуществляется поворотом затвора. Ударно-спусковой механизм ударного типа, позволяет вести одиночную автоматическую стрельбу (очередями). Подача патронов пружинная, из съемного коробчатого магазина на 20 и 30 патронов, размещенного в пистолетной рукоятке.

Предохранитель флажкового типа от случайных выстрелов при ударах и падениях оружия при включении блокирует спусковой крючок и подвижную систему.

Прицельное приспособление состоит из неподвижного целика и регулируемой мушки. Пистолет-пулемет комплектуется коллиматорным прицелом , устанавливаемом на крышке ствольной коробки. Имеется передняя складывающаяся рукоятка. Пистолет-пулемет имеет ряд конструктивных особенностей:
откидной металлический приклад, складывающийся вперед – вверх на крышку ствольной коробки, с подпружиненным затылком позволяет быстро перевести оружие из походного положения в положение для стрельбы с упором в плечо, а способ размещения его в сложенном состоянии уменьшает поперечные размеры образца; форма и размеры приклада в откинутом положении обеспечивают удобство удержания и прицеливания;
двухсторонняя защелка магазина, конструкция переводчика и предохранителя позволяют выключать их рукой, удерживающей оружие за пистолетную рукоятку;
конструкция защелки магазина, обеспечивающая «отстрел» магазина, позволяет быстро производить смену магазинов;

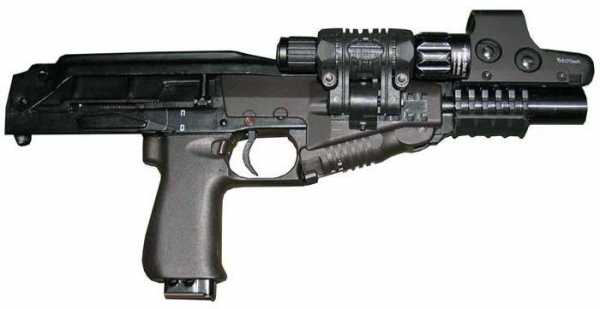

коллиматорный прицел позволяет существенно повысить эффективность стрельбы из пистолета-пулемета при стрельбе по движущимся целям и в условиях пониженной освещенности;
небольшие габариты и масса пистолета-пулемета в сочетании с оригинальным подвесом для переноски его под одеждой обеспечивают скрытое ношение его и быстрый перевод в боевое положение.

Пистолет-пулемет надежно работает в различных условиях эксплуатации в диапазоне температур от -50 ºC до +50 ºC

airsoft4you.ru

Пистолет-пулемёт СР-2 Вереск (Россия)


Разработка этого пистолета-пулемёта под мощный патрон повышенной пробиваемости конструкции Сердюкова СП-10 была начата в середине 90-х годов по заказу ФСБ России. Пистолет-пулемёт разрабатывался в ЦНИИТочмаш города Климовска и впервые был показан публике в 1999 году. Вместе с пистолетом СР-1 «Гюрза», патронами СП-10 и СП-11А и коллиматорным прицелом «КП СР-2» этот пистолет-пулемёт является частью стрелкового комплекса повышенной эффективности, предназначенного для спецподразделений.

«Вереск» изначально создавался как оружие, способное поражать противника в индивидуальных средствах бронезащиты второго класса на расстоянии до 200 м и небронированной техники на расстоянии до 100 м. Такими требованиями обуславливается выбор боеприпаса.

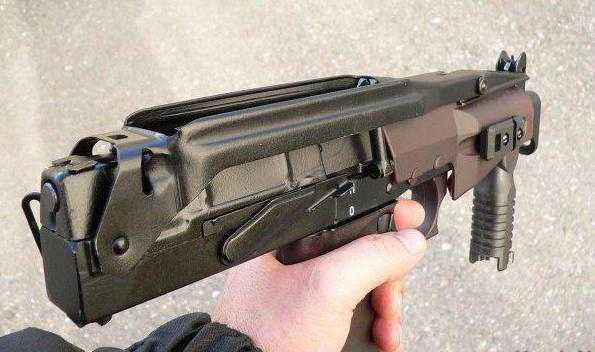

«Вереск» имеет откидной металлический приклад, складывающийся вперёд-вверх. Он также имеет необычную для пистолетов-пулемётов систему работы автоматики на основе газоотводного двигателя и поворотного затвора, более характерную для автоматов. Такой выбор обусловлен повышенной мощностью нового патрона. Газовый поршень в цилиндре находится над стволом. При выстреле он приводит в действие затворную раму, в которой расположен вращающийся затвор с 6 боевыми упорами. Рукоятка взведения жестко закреплена на затворной раме справа. Режимы огня – одиночные выстрелы и автоматический огонь.

Предохранитель и переводчик режимов огня по виду аналогичны таковому на автоматах Калашникова, однако на СР-2 рычажки вынесены на обе стороны оружия и выполняют раздельные функции – правый рычажок является предохранителем (его позиции отмечены буквами О-огонь и П-предохранитель). Левый рычажок выполняет роль переводчика режимов огня, его положения отмечены одной и тремя точками (одиночные выстрелы и автоматический огонь, соответственно). Питание патронами осуществляется из коробчатых магазинов на 20 или 30 патронов.

Штатные прицельные приспособления открытые, но на крышку ствольной коробки может устанавливаться коллиматорный прицел. Предохранитель и переводчик огня флажкового типа. Ствол имеет компенсатор с наклонным пропилом в верхней части, позволяющий вести эффективный огонь даже удерживая оружие только одной рукой. На модификации СР-2M установлена передняя складывающаяся рукоятка для возможности удержания оружия двумя руками.

Для стрельбы могут использоваться несколько типов патронов 9х21:
СП-10 (с пулей со специальным стальным сердечником повышенной бронепробиваемости),
СП-11 (с малорекошетируюшей пулей со свинцовым сердечником),
СП-12 (с экспансивной пулей повышенного останавливливающего действия),
СП-13 (с трассирующей пулей).

По оценке специалистов поражающее действие пуль патронов СП-11 и СП-13 в 1,5-2 раза выше, чем у патрона ПМ.
Пистолет-пулемёт «Вереск» состоит на вооружении в ФСБ и ФСО России, а также некоторых спецподразделениях МВД.
Можно отметить, что на мой взгляд(и по отзывам знакомых, имевших дело с «Вереском») это есть великолепное оружие, с очень мощным высокоэффективным патроном идеально подходящее под концепцию PDW и прекрасно справляющееся со своей задачей — поражение живой силы противника, защищённой бронежилетами.

Тактико-технические характеристики :
Патрон — 9х21 конструкции П.И.Сердюкова, длина с разложенным прикладом — 603 мм, длина со сложенным прикладом — 367 мм, длина ствола — 174 мм, ширина — 46 мм, темп стрельбы — 900 выстр./мин, вес с пустым магазином — 1,65 кг, прицельная дальность — 200 м, начальная скорость пули (в зависимости от типа патрона) — 415-430-440 м/с, ёмкость магазина — 20 или 30 патронов.

автор статьи: Александр Райгородецкий

www.dogswar.ru

Трескучий «Вереск». Чем наш карманный автомат лучше израильского и американского

Противники прогресса любят иной раз скривиться: мол, повальная гибридизация техники не доведет до добра. Мол, телефон с камерой — это и не камера, и не телефон, а пистолет-пулемет вообще черт знает что. Но стоит в разгар спора вытащить из-за пазухи «Вереск» — и ворчуны как-то сразу смолкают.

Хотя конец восьмидесятых наверняка запомнился как довольно мирное время, именно в те годы спецслужбы многих стран стали слезно просить оружейников создать для них скорострельное и мощное оружие, которое можно было бы носить в сапоге и других укромных частях тела. Иными словами, спецам до зарезу был нужен карманный автомат. К счастью или нет, но им пришлось долго ждать своего заказа: лишь к началу нового века технологии дозрели до создания компактных убийственных штук. Ранние образцы были слабоваты по части останавливающего действия пули, а короткий ствол не обеспечивал приемлемую точность при стрельбе с расстояния в 100 м. Но прогресс шел, и вот идеальный пистолет-пулемет под кодовым названием «Вереск» (он же «специальная разработка-2», или СР-2) сошел с конвей­ера ЦНИИ точного машиностроения в городе Климовске. Правда, сделал он это по заданию ФСБ России, но тут уж ничего не поделаешь.

«Вереск» рассчитан на стрельбу мощными бронебойными патронами СП-10 (СП — «специальный патрон»). При очень небольших размерах новинка обеспечивает значительную огневую мощь. Бронебойные патроны могут поразить противника, защищенного бронежилетом второго класса, на дальности до 200 м, а небронированную технику дырявят на расстоянии до 100 м. Пули «Вереска» имеют калибр 9 мм. «Как у пистолета Макарова!» — воскликнешь ты и будешь не прав: ведь их поражающее дейст­вие в 1,5-2 раза выше, чем у ПМ.

Емкость магазина (20 или 30 патронов) при скорострельности 900 выстрелов в минуту кажется недостаточной, но даже с таким запасом «Вереск» способен победить на дуэли обычный автомат. Впрочем, переключатель режимов огня позволяет экономно стрелять одиночными. Но лучшее в «Вереске» — это, конечно, коллиматорный* прицел: стрелять из малютки можно навскидку, почти из любых положений, не давая врагу понять, что он взят на мушку.

« Все дружно делают вид, что знают слово «коллиматорный»? Поясняю: в таком прицеле стоит линза с метками, через которую нужно смотреть на жертву. Возни меньше, чем с мушкой, и стрелять можно в два-три раза быстрее »

КОНКУРЕНТЫ

Пистолет-пулемет Micro Uzi (Израиль)
Калибр: 9 мм
Патроны: 9х19; 45ACP
Темп стрельбы: 600 выстрелов в минуту
Начальная скорость пули: 350 м/с (9х19)
или 240 м/с (45ACP)
Длина: 250/460 мм (приклад разложен/сложен)
Длина ствола: 117 мм
Прицельная дальность: 200 м
Вес: 1,95 кг без магазина
Емкость магазина: 16 или 20 патронов

Пистолет-пулемет Ruger MP9 (США)
Калибр 9 мм
Патроны: 9х19 «Парабеллум»
Темп стрельбы: 500-650 выстрелов в минуту
Начальная скорость пули: 350 м/с
Длина:376/556 мм (приклад разложен/сложен)
Длина ствола: 173 мм
Прицельная дальность: 100 м
Вес: 3 кг без магазина
Емкость магазина: 32 патрона

«Вереск» проигрывает им разве что по части названия. В остальном он лучший.

maxpark.com

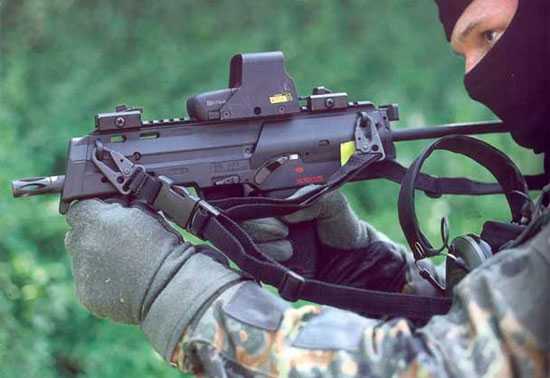

«Вереск» и его немецкий аналог



«ВПК» уже рассказывал о современных малогабаритных пистолетах-пулеметах. Взглянем еще на одну особенность этого типа оружия, занявшего довольно прочные позиции в современной системе стрелкового вооружения правоохранительных органов и формирований специального назначения.

Основа поисков

Использование сравнительно маломощного пистолетного патрона, с одной стороны, ограничивает дальность прицельного выстрела 150–200 метрами, с другой – позволяет получить легкий, компактный образец с небольшой массой боекомплекта. Казалось бы, отличный вариант малогабаритного, постоянно готового к применению автоматического «оружия ближней обороны и нападения», удобного для стрельбы с прикладкой, навскидку, с рук, обеспечивающего высокую плотность огня в минимальное время. К тому же пистолетный патрон с относительно невысоким уровнем давления газов в канале ствола и начальной скоростью пули ниже или незначительно превышающей скорость звука облегчает использование глушителей.

Между тем традиционные пистолетные патроны, в том числе типа 9х19, состоящие на вооружении во многих странах мира, уже не полностью удовлетворяют современным требованиям по сочетанию пробивного и останавливающего действия. Широкое распространение средств индивидуальной бронезащиты (СИБЗ) заставило качественно усилить пробивную способность пуль, не снижая их останавливающего качества. Конечно, потенциальные возможности широко применяемых типов пистолетных патронов еще далеко не исчерпаны – об этом свидетельствуют хотя бы разработки российских конструкторов стрелковых боеприпасов. Но за последние два десятилетия появился ряд образцов малогабаритного автоматического оружия нового типа. Они компактнее по сравнению с штурмовыми винтовками, автоматами, карабинами и мощнее, чем «традиционные» пистолеты и пистолеты-пулеметы. Причем до принятия на вооружение и серийного производства доведены лишь единицы.

Понятно, что в основе поисков лежит выбор патрона. И здесь можно увидеть два направления: более мощные пистолетные патроны «традиционных» калибров и малокалиберные, занимающие как бы промежуточное положение между пистолетными и автоматными боеприпасами.

Климовское изделие

В 1996 году на вооружение Федеральной службы безопасности РФ был принят мощный 9-мм пистолет СР1 с патроном СП10. И тот, и другой являются развитием опытного комплекса, включавшего 9-мм патрон РГ052 типа 9х21 и пистолет РГ055 системы П. И. Сердюкова. Боеприпас увеличенной мощности и оружие под него создали сотрудники ЦНИИ Точного машиностроения (ЦНИИТОЧМАШ) в подмосковном городе Климовске в рамках опытно-конструкторских работ над новым боевым пистолетом по теме «Грач» (впоследствии на базе той же системы создан 9-мм пистолет СПС, принятый на вооружение Российской армии).

Опытная эксплуатация пистолетов началась в 1993 году в подразделениях спецназа правоохранительных структур. Тогда же Министерство безопасности РФ (впоследствии ФСБ) выдало заказ на разработку нового пистолета (шифр «Вектор») и малогабаритного пистолета-пулемета. Стоит отметить, что возможность создания пистолета-пулемета предполагалась уже в начале конструирования нового пистолетного комплекса с патроном 9х21. Теперь эта идея оформилась в виде опытно-конструкторской работы под шифром «Вереск». Усовершенствованный патрон получил обозначение СП10, пистолет, заказанный Лубянкой, – СР1, пистолет-пулемет – СР2 (аббревиатура «СР» означает «специальная разработка», «СП» – «специальный патрон»).

Отработку пистолета-пулемета СР2 «Вереск» в ЦНИИТОЧМАШе закончили к середине 1998 года, а в 2000-м приняли на вооружение.

Образец скомпонован по схеме с совмещением гнезда магазина и пистолетной рукоятки управления. Главные особенности пистолета-пулемета: редкая для этого класса оружия система автоматики и узел запирания канала ствола поворотом затвора. Отвод пороховых газов производится через поперечное отверстие в стенке ствола в газовую камеру, расположенную над стволом. В автоматике ведущим звеном является затворная рама, жестко связанная со штоком газового поршня. Затвор имеет шесть боевых выступов. Возвратная пружина размещена в канале затворной рамы. Конструкция подвижных деталей автоматики и ударного механизма схожа с тем, что ранее в ЦНИИТОЧМАШе использовали при разработке автоматов АС и СР3.

С правой стороны расположена складная рукоятка перезаряжания – это позволило уменьшить поперечный габарит оружия. На дульную часть ствола крепится компенсатор. Коробка автоматики и ее откидная на шарнире крышка выполнены холодной штамповкой из стального листа.

Ударный механизм – ударникового типа. Флажок неавтоматического предохранителя расположен на правой стороне, при включении предохранитель блокирует спуск, а его флажок перекрывает паз для прохода рукоятки перезаряжания. Отдельный флажковый переводчик размещен на левой стороне и задает одиночный и автоматический огонь, флажок переводчика доступен для большого пальца руки, удерживающей оружие.

Питание патронами – из прямого коробчатого отъемного магазина с шахматным расположением патронов. По израсходовании боеприпасов подаватель магазина упирается в затвор, что способствует выбрасыванию магазина после нажатия на его защелку. Она двусторонняя, что допускает быструю замену магазина при стрельбе с правой или левой руки.



Тактико-технические характеристики пистолета-пулемета СР2М

  • 9х21 Патрон
  • 1,65 Масса оружия (кг) без патронов и коллиматорного прицела
  • 0,3 Масса (кг) коллиматорного прицела КП-СР2
  • 603 Длина оружия с откинутым прикладом (мм)
  • 350 Длина оружия со сложенным прикладом (мм)
  • 174 Длина ствола (мм)
  • 6 Число нарезов
  • 440 Начальная скорость пули (м/с) при стрельбе патроном СП10
  • 415 Начальная скорость пули (м/с) при стрельбе патроном СП11
  • 430 Начальная скорость пули (м/с) при стрельбе патроном 7БТЗ
  • 900 Темп стрельбы (выстр/мин)
  • 200 Дальность прицельной стрельбы (м)
  • 20 или 30 патронов Емкость магазина

Пуля патрона СП10 с термоупрочненным сердечником, выступающим из оболочки, надежно поражает цели в СИБЗ второго и третьего классов защиты или в небронированных автомобилях. Кроме СП10 могут применяться патроны СП11 с малорикошетирующей пулей, 7БТ3 с бронебойно-трассирующей пулей.

Мушка с предохранителем установлена у дульной части ствола. Целик механического прицела рассчитан на дальности стрельбы 100 и 200 метров. С помощью кронштейна на крышке коробки автоматики может крепиться коллиматорный прицел КП-СР2 с полем зрения 6о. Надо отметить, что коллиматорные стрелковые прицелы, позволяющие быстро совмещать прицельную марку с целью и наводить оружие, оставляя открытыми оба глаза, рассматриваются рядом специалистов как основные при ведении скоротечного боя на малой дальности.

Приклад оружия – металлический штампованный, складывающийся вверх-вперед, со складывающимся плечевым упором. Пистолетная рукоятка управления и цевье изготовлены из ударопрочной пластмассы, пистолетная рукоятка выполнена заодно со спусковой скобой, цевье охватывает ствол, впереди него установлен передний упор. Передний изгиб спусковой скобы рассчитан на ведение огня с вытянутых рук, подобно стрельбе из пистолета с двуручным хватом.

Пистолет-пулемет прошел модернизацию. У СР2М на цевье вместо жесткого упора появилась складывающаяся передняя рукоятка, повышающая управляемость оружия и кучность стрельбы. В сложенном положении рукоятка становится частью цевья. Несколько изменен флажок предохранителя. Кроме того, оружие получило иное дульное устройство – теперь это не дульный тормоз-компенсатор, а надульник-упор, защищающий кисть стрелка от смещения вперед и ожогов пороховыми газами.

«Вереск» носится открыто на ремне или скрытно, на корпусе с использованием подвеса, вмещающего само оружие и запасной магазин.

Германский вариант

Среди наиболее популярных тем разработок «военного» и «полицейского» стрелкового оружия за рубежом в 1990–2000-е годы можно назвать «личное оружие самообороны» (Personal Defence Weapon). Термин довольно условный и широко трактуемый, но, как правило, под ним понимают малогабаритный образец, рассчитанный на ведение огня одиночными выстрелами и очередями на малых дальностях, не слишком обременяющий владельца при переноске и надежно поражающий с первого выстрела или очереди противника – даже если на нем СИБЗ или он находится за укрытием.

Конструкторы германской компании «Хеклер унд Кох» подступались к такому типу оружия несколько раз и с переменным успехом. В 2000 году фирма представила модель, получившую обозначение «пистолет-пулемет MP7» и с тех пор неплохо себя зарекомендовавшую.



Тактико-технические характеристики пистолета-пулемета МР7 PDW

  • 4,6×30 Патрон
  • 1,2 Масса оружия с неснаряженным 20-местным магазином (кг)
  • 340 Длина оружия с убранным прикладом (мм)
  • 540 Длина оружия с выдвинутым прикладом (мм)
  • 180 Длина ствола (мм)
  • 725 Начальная скорость пули (м/с)
  • 200 Дальность прицельной стрельбы (м)
  • 950 Темп стрельбы (выстр/мин)
  • 20 или 40 патронов Емкость магазина

Для начала был разработан новый патрон 4,6х30. В создании боеприпаса, который сохранял бы на малых дальностях достоинства автоматного при массе и давлении в канале ствола, сравнимых с мощным пистолетным патроном, немцы не были первыми. В конце 80-х годов на бельгийской «Фабрик Насьональ» сконструировали оригинальный автомат – или пистолет-пулемет, если угодно – Р90 под патрон SS190 (5,7х28). Р90 вызвал тогда широкий интерес, но, несмотря на оптимистические прогнозы, не нашел широкого распространения. Закупили его в незначительных количествах. Тем не менее германская компания также пошла по пути создания нового оружейного комплекса целиком, включая новый боеприпас.

Патрон 4,6х30 RUAG-«Амотех» снаряжен остроконечной пулей с небольшой плоской площадкой на вершинке. При начальной скорости 725 м/с и массе 1,6 грамма пуля со стальным сердечником и медной оболочкой якобы пробивает на расстоянии до 200 метров, то есть в пределах дальности прицельной стрельбы, преграду из 1,6-мм титановой пластины и 20 слоев кевлара позади нее. Это соответствует стандарту защиты CRISAT и 1–2-му классу по отечественному стандарту. Настильность траектории, обусловленная высокой скоростью пули, способствует увеличению меткости, хотя дистанция эффективной стрельбы вряд ли превышает 100 метров.

При разработке самого оружия немцы тоже прибегли к автоматике с газовым двигателем и жесткому запиранию канала ствола. В конструктивном оформлении соответствующих механизмов в «Хеклер унд Кох» решили не слишком оригинальничать, совместив уже найденные решения. МР7 PDW скомпонован по схеме с совмещением гнезда магазина с пистолетной рукояткой управления – это не слишком увеличило ее размеры, поскольку длина патрона – 38 миллиметров.

Отвод пороховых газов происходит через боковое отверстие в стенке ствола. Запирание его канала производится поворотом затвора. Отражатель гильзы смонтирован в затворе. В конструкции деталей автоматики и узла запирания МР7 использован опыт разработки штурмовой винтовки G36 той же фирмы, но детали двух этих образцов не взаимозаменяемы. По-иному работает автоматика, в частности поршень и толкатель у MP7 объединены в отличие от G36. Есть амортизатор для смягчения удара подвижной системы в заднем положении.

Ствол изготавливается методом холодной ковки. В его дульной части имеется резьба для крепления пламегасителя и отверстие для фиксации глушителя. Ствольная коробка собрана из пластмассовых деталей. Для лучшей защиты механизмов от загрязнения и уменьшения поперечного габарита использована Т-образная рукоятка перезаряжания заднего расположения, при стрельбе она остается неподвижной. Двусторонний флажковый переводчик-предохранитель задает режимы одиночного и автоматического огня. Флажок доступен для большого пальца стреляющей руки.

Оружие снабжено выдвижным прикладом и складной передней рукояткой, в сложенном положении играющей роль цевья. Спусковая скоба рассчитана на стрельбу в плотных перчатках.

Питание патронами – из отъемного коробчатого двухрядного магазина на 20 патронов (представлен и магазин на 40 патронов). Двусторонний рычажок его защелки расположен позади спусковой скобы.

МР7 А1 поставляется в двух модификациях: KSK предназначен для спецназа, IDZ – для армейских подразделений. Главное отличие – в прицельных приспособлениях. «Пехотный» IDZ оснащен целиком с открытой прорезью, спецназовский KSK – перекидным диоптрическим прицелом. Низкопрофильное механическое прицельное приспособление дополнено ступенчатой планкой типа «Пикатини» для установки коллиматорного прицела. Диоптр на MP7 A1 KSK позволяет использовать в комплекте с ним коллиматорные прицелы RSA «Хесольдт», «Эймпойнт», «Эотех», причем прицельную стрельбу можно вести в очках ночного видения. На той же планке при необходимости ставится лазерный целеуказатель.

Патрон 4,6х30 снаряжается не только пулей со стальным сердечником. Имеются варианты того же боеприпаса с трассирующей и с утяжеленной пулями, обладающими дозвуковой начальной скоростью. Утяжеленная пуля применяется в сочетании с глушителем швейцарской фирмы «Брюггер унд Томет» (вес 520 г), который крепится прямо на пламегаситель. Если огонь ведется высокоскоростными пулями, глушитель служит прибором малошумной стрельбы.

Вряд ли стоит придавать большое значение внешнему сходству конструкции описанных образцов – СР2М и MP7 A1 – схожие задачи неизбежно приводят к схожим решениям.

Свои варианты малокалиберных патронов для «оружия ближней самообороны» PDW создали и другие разработчики. Можно упомянуть, например, патрон 6.5×25 CBJ-MS шведской фирмы CBJ Tech AB или 5,56х23 (.224 VOB) чешской «Луво». Правда, в отличие от бельгийского 5,7-мм и германского 4,6-мм эти патроны и образцы оружия под них остались опытными.

Семен Федосеев
ВПК 07-2011

weaponland.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
