ДБ-3Ф прототип. Ил-4

ДБ-3Ф прототип

Нарком обороны К.Е Ворошилов отдал приказ в 1938 г. резко увеличить выпуск самолетов ДБ-3. Заводу № 39 план на год подняли с 600 самолетов до 1000. Двум другим заводам предстояло построить еще 2500 дальних бомбардировщиков.

В том же 1938 г. в ОКБ Ильюшина начались работы по глубокой модернизации самолета с целью ликвидации выявленных недостатков, упрощения производства и улучшения тактико-технических характеристик. В частности предусматривалась замена узлов из алюминия на стальные или деревянные.

Производство самолетов ДБ-3 на трех авиазаводах показала, что конструкция чрезмерно сложна, а затраты времени на изготовления одной машины очень велики. Советский Союз в те годы не имел большого количества высокопрофессиональных рабочих. Особенно тяжело давалась сварка крыла.

В конце 30-х СССР не обладал достаточных опытом массовой постройки больших цельнометаллических самолетов. Конструктор Борис Лисунов был направлен для ознакомления с американскими достижениями в области самолетостроения на завод фирмы Дуглас в Санта-Монике, командировка продолжалась с ноября 1936 г. по декабрь 1939 г. Лисунов рекомендовал закупить лицензию на производство самолетов DC-3. Советские конструкторы внимательно изучили плазово-шаблонный метод, с помощью которого собирался DC-3. Использование плазово-шаблонного метода резко упрощало сборку при одновременном повышении ее качества. Американскую методику быстро приспособили под сборку ДБ-3.

Модернизированный ДБ-3 отличался от предшественника прежде всего конструкцией крыла и обводами носовой части фюзеляжа. Самолет получили обозначение ДБ-3Ф. в марте 1942 г. измененное на Ил-4.

Конструкция фюзеляжа ДБ-3Ф была адаптирована под использование плазово-шаблонного метода сборки. Большинство U-образных профилей заменили I-образными швеллерами, удалось резко сократить объем сварных работ, широко использованы штампованные детали.

Оригинальные сварные конструкции из труб оставлены на моторамах и еще в нескольких местах. Изменения в конструкции сократили трудозатраты на изготовление одного самолета с 30301 ч для ДБ-3М до 14331 ч у ДБ-3Ф.

Вместо десяти топливных баков было сделано шесть. Суммарный запас топлива составлял 3855 л, у ДБ-3Б — 2860 л. Теперь была предусмотрена возможность аварийного слива топлива в полете. На прототипе ДБ-3Ф стоял трехосный автопилот фирмы Сперри, но на большинстве серийных бомбардировщиков автопилоты не ставились.

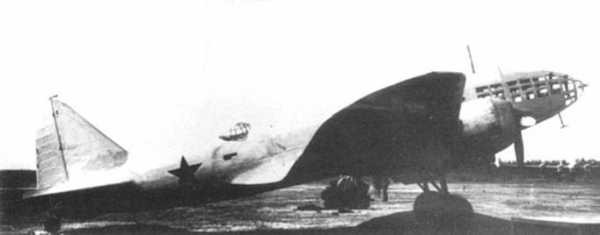

Оснащенный двигателями М-88 прототип ДБ-3Ф на аэродромной стоянке, середина 1939 г. На прототипе стояла приплюснутая верхняя турель, как на ДБ-3М. Серийные ДБ-3Ф комплектовались полусферическими турелями. На прототипе имелась одна посадочная фара, па серийных самолетах – две.

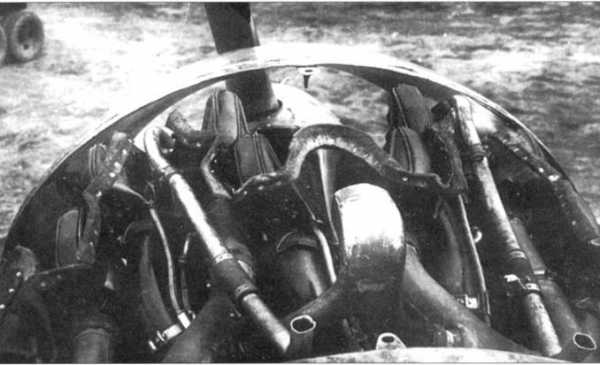

Раскапотированный 14-цилиндровый двигатель М-88 самолета ДБ-3Ф. Мотор М-88 был ненадежным, его заменили двигателем М- 87Б. На снимке хорошо видны два круглых воздухозаборника маслорадиатора в носке крыла, типичные для прототипа и самолетов ранней постройки. Треугольные выштамповки на створках ниши шасси сделаны под колеса большего, чем на ДБ-3М диаметра.

Самым заметным внешним отличием стала измененная носовая форма фюзеляжа ДБ-3Ф. удлиненная с 14,22 м у ДБ-3М до 14.79 м на ДБ-3Ф. Резко была увеличена площадь остекления кабины штурмана. В днище кабины штурмана вместо металлического откидного люка был сделан прозрачный люк. На ДБ-3Ф никогда не монтировались зеркала заднего обзора, в то время как на переплетах козырьков кабин ДБ-3М зеркала порой ставились.

Размах крыла остался прежним — 21.44 м, но площадь увеличилась с 65,6 м? у ДБ-3 до 66,7 м? у ДБ-3Ф. Площадь крыла увеличена за счет увеличения площади закрылков. Один круглый воздухозаборник маслорадиатора в носках крыла каждой плоскости между фюзеляжем и мотогондолами заменен двумя, которые теперь располагались на внешних частях плоскостей. На ДБ-3 не было посадочной фары, на прототипе ДБ-3Ф посадочные фары поставили в носках правой и левой консолей крыла.

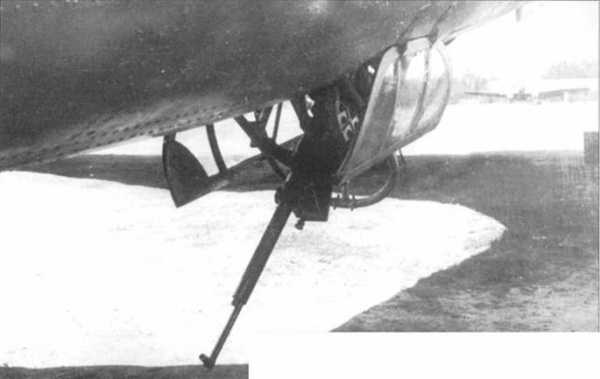

В состав экипажа ввели воздушного стрелка, которые отвечал за работу с верхней фюзеляжной стрелковой точкой. Стрелок-радист в случае нужды вел огонь из нижней люковой пулеметной установки. В кабине штурмана поставили второй, упрощенный, комплект органов управления самолетом.

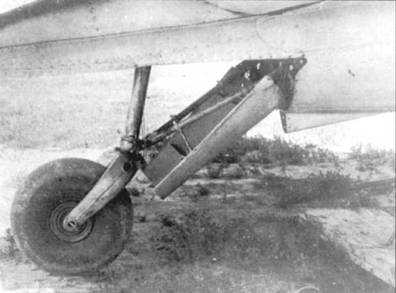

Сложное и ненадежное шасси ДБ-3 на ДБ-3Ф в значительной степени упростили. Прочность стоек была усилена за счет внедрения Х-образных подкосов. Вместо гидравлики основные опоры шасси убирались и выпускались посредством пневмосистемы. Диаметр колес увеличен с 80 см до 100 см, установлены более эффективные тормоза колес. Размеры ниш шасси остались прежними, в створках ниш пришлось сделать выступы под колеса большего диаметра.

На ДБ-3Ф поставили новые двигатели М-88 взлетной мощностью 1100 л.с. Мотор М-88 представлял собой развитие конструкции двигателя М-87. Первый М-88 был готов в 1939 г. Виты ВИШ-3 заменили винтами ВИШ-23.

Изменениям подверглись капоты моторов — появились длинные верхние выхлопные патрубки. Передняя часть мотогондолы стала более конической, на основных панелях капота сделаны каплеобразные выступы.

Вид сверху раскапотированного двигателя М-88. Мотор развивал мощность 1100.л.с., на 150.л.с. больше, чем М-87Б, но был ненадежен в работе. Перед государственными испытаниями двигатели М-88 на прототипе заменили моторами М-87Б.

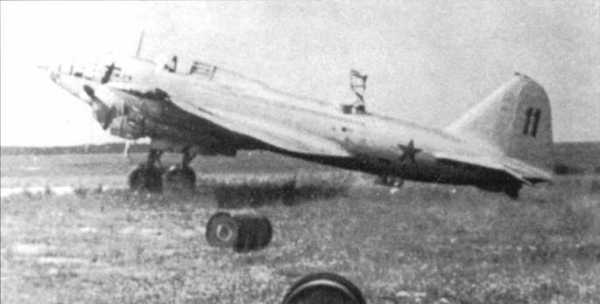

ДБ-3Ф выпуска конца 1939 г. не окрашивались. Этот самолет (желтый «11») был захвачен немцами в июне 1941 г. Колпак турели МВ-3 откинут.

Первый прототип ДБ-3Ф поднял в воздух 21 мая 1939 г. Владимир Коккинаки. Трехмесячная программа летных испытании выявила ряд дефектов. Двигатель М-88 оказался экстремально ненадежным, в серийное производство его не передавали. Из-за несовершенной системы охлаждения двигатели часто перегревались, отказывали и винты ВИШ-23. Перед Государственными Испытаниям на прототип поставили проверенные моторы М-87Б с винтами ВИШ-3. Первый этап ГИ начался 31 августа 1939 г.. Прототип ДБ-3Ф имел нормальную взлетную массу 7660 кг. В ходе ГИ самолет показал максимальную скорость 445 км/ч на высоте 5400 м.

Прототип ДБ-3Ф

ДБ-3Ф (1939 г.)

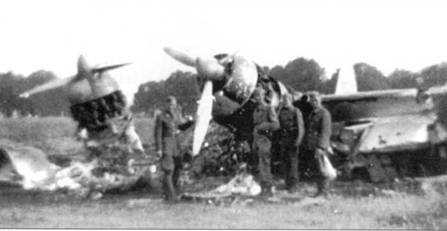

Словацкие солдаты позируют у подорванного отступающими советскими войсками самолета ДБ-3Ф раннего выпуска, лето 1941 г. В носке крыла рядом с мотогондолами есть круглые воздухозаборников маслорадиаторов, типичные для самолетов ДБ-3Ф ранней постройки.

Тот же самолет, может быть и те же словаки. Самолет камуфлирован в полевых условиях пятнами зеленой краски поверх чистого дюраля. Камуфляж нанесен летом 1941 г.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

ДБ-3Ф (1939 г.). Ил-4

Первую партию из пяти бомбардировщиков ДБ-3Ф для ВВС РККА изготовил ГАЗ № 39 на Ходынке в ноябре 1939 г. ВВС не приняли все пять самолетов по причине технических дефектов. Новые двигатели М-88, которыми были оснащены машины, страдали множеством пороков. На самолетах, которые строились в Воронеже и в Комсомольске, в основном ставились моторы М-87Б. Внешних отличий самолеты с М-88 от самолетов с М-87Б не имели. ВВС забраковали 29 из 49 построенных в декабре 1939 г. самолетов ДБ-3Ф, в основном из-за дефектов шасси и моторов.

Серийные самолеты имели ряд отличий от прототипа. На серийных бомбардировщиках оставили одну посадочную фару в левой плоскости, правая фара не ставилась. Вместо одинарных навигационных огней в торце законцовке крыла у прототипа, на серийных бомбардировщиках АНО ставили на верхних и нижних поверхностях крыла. Блистеры на створках ниш основных опор шасси уменьшили в размерах.

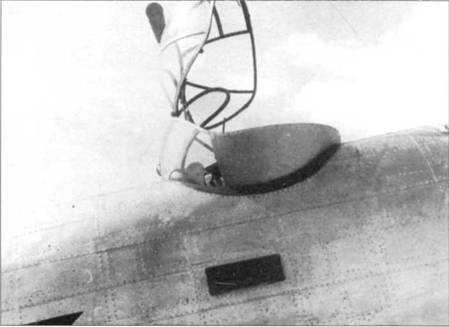

Серийные ДБ-3Ф комплектовались увеличенными колпаками турелей МВ-3. Все самолеты, построенные ранее весны 1940 г. не окрашивались. Опознавательные знаки наносились на верхние и нижние поверхности обоих консолей крыла и по бортам задней части фюзеляжа. Незадолго до начала войны была введена камуфляжная окраска дальних бомбардировщиков — зеленые пятна поверх дюраля. Чаще всего такой камуфляж рисовали кисточками от руки.

ДБ-3Ф без вооружения в сдаточном испытательном полете. Верх – светло-зеленый, низ – светло-голубой. Такая окраска была введена в конце мая 1940 г. Опознавательные знаки в виде красных пятиконечных звезд с узкой черной окантовкой нанесены на борта фюзеляжа, на верхние и нижние поверхности обоих плоскостей крыла.

Прогрев двигателей перед запуском на морозе производился газовой горелкой. Горячий воздух подавался в воздухозаборники карбюраторов. Двигатели и носовая часть фюзеляжа самолета закрыты чехлами, к люку штурмана приставлена лесенка.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

ДБ-3Т Википедия

Ил-4 (ДБ-3Ф)

Ил-4
Тип дальний бомбардировщик
Разработчик ОКБ-240
Производитель Авиазавод № 18 (Воронеж),
Авиазавод № 126 (Комсомольск-на-Амуре),
Авиазавод № 125 имени Сталина (Иркутск)
Главный конструктор С. В. Ильюшин
Первый полёт 21 мая 1939 года (ДБ-3Ф)
Начало эксплуатации начало 1940 года
Конец эксплуатации 1952 год
Статус снят с эксплуатации
Эксплуатанты ВВС СССР
Годы производства 1936 — 1940 годы (ДБ-3)
1939 — 1945 годы (Ил-4)
Единиц произведено 1 528 (ДБ-3),
5 256 (Ил-4)
Базовая модель ДБ-3
Варианты ДБ-3ТП
ДБ-4
 Медиафайлы на Викискладе

ДБ-3Ф, с 26 марта 1942 года Ил-4 (обозначение НАТО: Bob) — двухмоторный дальний бомбардировщик времён Второй мировой войны, разработанный ОКБ-240 под руководством С. В. Ильюшина.

Дальнейшее развитие ДБ-3, с новой кабиной штурмана, новым фюзеляжем (под другую технологию производства, разработанную для Ли-2), крылом с новым лонжероном и пневматическим управлением уборкой шасси,

Наиболее известным достижением этих самолётов были бомбардировки Берлина в начале войны[1].

Содержание

  • 1 Варианты
  • 2 Боевое применение
  • 3 Герои Советского Союза, воевавшие на Ил-4
  • 4 Герои Российской Федерации, воевавшие на Ил-4
  • 5 Тактико-технические характеристики
    • 5.1 Технические характеристики
    • 5.2 Лётные характеристики
    • 5.3 Вооружение
  • 6 Памятники
  • 7 В фильмографии
  • 8 Примечания
  • 9 Ссылки

ru-wiki.ru

3Ф — это… Что такое ДБ-3Ф?

ДБ-3Ф

Сюда перенаправляется запрос ДБ-3. На тему «ДБ-3» нужна отдельная статья.

Под обозначением Ил-4 существовало два разных самолета: Ил-2М и ДБ-3Ф.

Эта разработка была начата после захвата Смоленска немцами 16 июля 1941 года, что привело к угрозе захвата Москвы и вынужденной эвакуации завода, производившего двигатели А.Микулина АМ-38 за Урал. Появился риск нехватки этих моторов. Однако, с мая 1942 года в Перми развернулось производство мотора М-82 мощностью 1676 лс. Этот мотор был доступен в количествах, достаточных для того, чтобы подвигнуть ОКБ Ильюшина к разработке варианта Ил-2 под новый двигатель.

Мотор М-82 устанавливался несколько ниже и без бронирования, так как имел воздушное охлаждение и, следовательно, был менее уязвим к огню противника. Вместе с тем было бронировано место воздушного стрелка с пулеметом УБТ. Самолет имел новый винт с коническим коком и увеличенные до 724 литров топливные баки.

По своим характеристикам Ил-4 незначительно уступал исходному Ил-2, но к тому времени стало ясно, что перебоев с моторами АМ-38 не будет. Проект был прекращен, а обозначение Ил-4 перешло к дальнему бомбардировщику ДБ-3Ф.

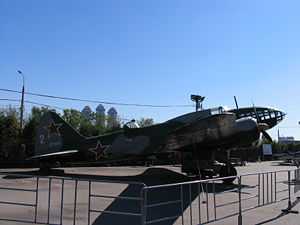

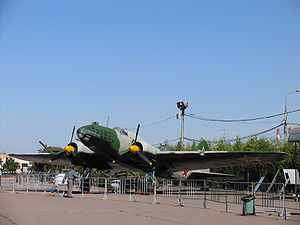

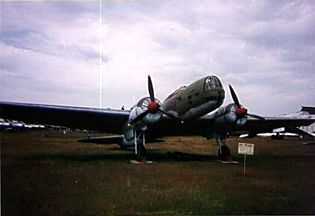

Ил-4, установленный на Поклонной горе.

Двухмоторный дальний бомбардировщик (обозначение НАТО — Bob), развитие ДБ-3 с новой кабиной штурмана, новым фюзеляжем (под другую технологию производства, разработанную для DC-3/Ли-2), крылом с новым лонжероном и пневматическим управлением уборкой шасси. Наименование Ил-4 самолет получил в марте 1942 года. Вместе с ДБ-3 было выпущено около 6800 экземпляров (из них Ил-4 — 5256). Наиболее известным достижением этих самолетов были бомбардировки Берлина в начале Великой отечественной войны.

Варианты

Торпедоносец Ил-4Т атакует.

  • ДБ-3Т — торпедоносец, 1938.
  • ДБ-3ТП — торпедоносец поплавковый, 1938.
  • ЦКБ-54 — самолет сопровождения, 1938.
  • Ил-4Т — торпедоносец, 1940.
  • Ил-4ТК — высотный вариант 1943 года с турбокомпрессорами и герметичной кабиной.
  • Ил-4 «аэрофото» — фоторазведчик, 1946.

Тактико-технические характеристики

Технические характеристики

Ил-4

  • Экипаж: 4 человека
  • Длина: 14,8 м
  • Размах крыла: 21,44 м
  • Высота: 4,10 м
  • Площадь крыла: 66,7 м²
  • Масса пустого: 5 800 кг
  • Масса снаряженного: 10 055 кг
  • Масса максимальная взлётная: 12 120 м
  • Двигатели:: 2× воздушного охлаждения М-88Б
  • Тяга: 2× 1100 л.с. (820 кВт)

Лётные характеристики

  • Максимальная скорость: 430 км/ч
    • на высоте: 398 км/ч
    • у земли: 332 км/ч
  • Дальность полета: 3800 км (с 1000 кг бомб)

Вооружение

  • Оборонительное:
    • 2× 7,62 мм пулемёта ШКАС
    • 1× 12,7 мм пулемёт УБТ
  • Боевая нагрузка:
    • нормальная: 1000 кг бомб
    • максимальная: 2500 кг
    • 1× 940 кг торпеда 45-36-АН или 45-36-АВ

В искусстве

Герои Советского Союза, воевавшие на Ил-4

Ссылки

Исходный текст этой статьи основан на материалах сайта www.aviation.ru. Текст был опубликован под лицензией GFDL владельцем сайта.

Wikimedia Foundation. 2010.

dal.academic.ru

ДБ-3 Википедия

ДБ-3 (ЦКБ-30) — дальний бомбардировщик, разработанный в ОКБ-39 под руководством С. В. Ильюшина.

Первый полёт опытной машины БДД (ЦКБ-26) выполнен летом 1935 года лётчиком-испытателем В. К. Коккинаки. В 1936 году на самолёте установлено пять мировых рекордов. В серии самолёт получил обозначение ЦКБ-30, или ДБ-3. До начала Великой Отечественной войны началось массовое серийное производство самолётов, а также доработки и постройка опытных машин ЦКБ-30Н-1 и ЦКБ-30Н-2 для выполнения рекордных перелётов:

В дальнейшем были разработаны модификации под более мощные моторы и иной состав оборудования и вооружения — ДБ-3С, ДБ-3Т, ДБ-3М, ДБ-3Ф (Ил-4). Самолётов модификации Ил-4 построено 5256 шт. на 4 авиазаводах СССР.

Самолёты принимали участие в советско-финской войне зимой 1939—1940 года, в Великой отечественной войне и в советско-японской войне в качестве основных дальних бомбардировщиков ВВС РККА, в качестве торпедоносцев в ВВС ВМФ, а также в качестве транспортных самолётов, буксировщиков планеров и разведчиков. ДБ-3 и Ил-4 оказался основным и самым массовым дальним бомбардировщиком в СССР военного периода.

Первые удары по Берлину в ночь на 8 августа 1941 года выполнялись экипажами особой группы, сформированной на базе 1-го мтап ВВС Балтийского флота на переоборудованных самолётах ДБ-3Т. Три группы из 15 машин поднялись с аэродрома подскока острова Эзель после дозаправки и загрузки бомбами (Сааремаа), успешно выполнив боевую задачу. Ночные налёты на Берлин проводились девять раз.[источник не указан 2314 дней].

Самолёт отличала строгость в пилотировании. После окончания Великой Отечественной войны все находящиеся в строю самолёты стали поэтапно списывать в связи с заменой на более современные. Несмотря на большое количество построенных бомбардировщиков, до настоящего времени не сохранилось ни одного экземпляра. Все находящиеся в музеях и на постаментах самолёты восстановлены и собраны энтузиастами авиации.

История создания

29 августа 1934 года начальник УВС РККА Я. И. Алкснис утвердил ТТД на ближний бомбардировщик, разработку которого поручили ЦКБ завода № 39. Для машины планировались лицензионные копии моторов Гном-Рон «Мистраль» К-14 и Wright Cyclone R-1820F-3 (англ.)русск.. В первом варианте планировался пассажирский самолёт на 12 пассажиров, моторы получили отечественное обозначение М-85. Двигатели М-85 выпускались серийно на заводе в Запорожье.[3] Бомбардировщик ББ-2 в сущности был аналогом пассажирской машины и рассчитывался на доставку 500 кг бомб на расстояние до 1500 км со средней скоростью 230—240 км/ч. Работы по военному варианту шли значительно быстрее, чем по гражданскому, ввиду конкуренции со стороны Туполева (самолёт СБ) и Сухого (самолёт АНТ-37). Первый экземпляр самолёта, ввиду поджимающих сроков, решили строить по упрощённой технологии, с цельнодеревянным фюзеляжем и металлическим крылом, без вооружения. Машина получила обозначение ЦКБ-26.

Начиная с первых полётов и далее, машины испытывал В. К. Коккинаки. Самолёт превзошёл самые смелые ожидания и даже позволял выполнять петлю Нестерова. Было установлено 5 мировых рекордов. Всё это предопределило дальнейшую судьбу по самолёту, и в декабре 1935 года вышло постановление СТО о дальнейшей разработке самолёта — цельнометаллического скоростного бомбардировщика дальнего действия БДД, будущего ЦКБ-30, который уже строился и 31 марта 1936 года совершил испытательный полёт.

Летом 1936 года ЦКБ-30 с полным комплектом вооружения поступил на испытания в ГОСНИИ ВВС. Однако, не дожидаясь завершения испытаний, самолёт запустили в серию под наименованием ДБ-3С. Срочно с завода № 39 сняли все невыполненные заказы и развернули производство ДБ-3. В таком же темпе перепрофилировали Воронежский завод № 18. В 1938 начал производство ДБ-3 126-й завод в Комсомольске-на-Амуре. В дальнейшем, в 1942—1943 гг. самолёты выпускал и московский завод № 23.

В июне 1938 года на специально подготовленном ЦКБ-30 «Москва» был выполнен беспосадочный перелёт по маршруту Москва (Чкаловский) — Спасск-Дальний. Через год на этой же машине был выполнен беспосадочный перелёт в Канаду. В 1940 году были построены на 39 заводе две машины ЦКБ-30Н-1 и ЦКБ-30Н-2, для установления рекордов дальности женскими экипажами.

ДБ-3 выпускался и в десантном варианте, для этого под фюзеляжем подвешивали цельнометаллическую десантную кабину, рассчитанную на размещение 10 парашютистов с личным оружием.[4]

Для группового прикрытия дальних бомбардировщиков было решено переделать ДБ-3 в истребитель сопровождения, для чего в переднюю и заднюю турели установили пушки ШВАК и добавили нижнюю подфюзеляжную турель с пулемётом ШКАС. Опытная машина с заводским номером 3018002 получила обозначение ЦКБ-54. По ходу неудовлетворительного результата госиспытаний машину вернули на доработку. На вооружение ЦКБ-54 так и не приняли.

В 1938 году самолётами ДБ-3 были вооружены три воздушные армии. В 1940 году самолёты ДБ-3 вступили в боевые действия с финнами и показали большую сложность в эксплуатации, высокую аварийность, недостаточное оборонительное вооружение и целый ряд других недостатков. Это подстегнуло работы над глубокой модернизацией машины, в дальнейшем получившей обозначение ДБ-3Ф (или Ил-4).

Модификации самолёта

  • ЦКБ-26 — опытный, построена одна машина, 1935[5].
  • ЦКБ-30 — опытный предсерийный, построена одна машина, 1936.
  • ДБ-3С — серийный, 1936.
  • ДБ-3А — серийный самолёт с моторами М-85 / М-86, вооружение 3×7,62
  • ДБ-3Б («букашка») — серийные бомбардировщики выпуска 1936-38 годов, конструктивно подобные ЦКБ-30, с моторами М-87А/Б, отъёмными консолями крыла, измененным остеклением кабины штурмана, новым фонарем кабины пилота, усиленным шасси, бронезащитой, частичной защитой бензобаков, вооружение 3×7,62. Часть самолётов в 1940—1941 гг. переделана под новые турели МВ-3 и МВ—2.
  • ДБ-3Т — торпедоносец, 1938. Мог применять низковысотные торпеды 45-36-АН, или высотные — 45-36-АВ, или мину АМГ-1. На самолёте размещалась одна торпеда или мина на внешнем подфюзеляжном держателе Т-18. Самолёт мог переоборудоваться в обычный бомбардировщик. Первый случай боевого применения зафиксирован 29 июля 1942 года на БФ. Самолёты использовались всю Великую отечественную войну, в том числе и на Дальнем Востоке.
  • ДБ-3ТП — торпедоносец поплавковый, 1938. Изготовлена и испытана одна опытная машина.
  • ЦКБ-54 — самолёт сопровождения («воздушный крейсер»), 1938. На вооружение не принимался.
  • ДБ-3М («эмка») — серийный, 1939. Модернизированный самолёт с новой кабиной, шасси, топливной системой с мягкими баками, большей площадью крыла. Предполагалась установка моторов М-88, из-за неготовности которых на самолёты установили старые М-87Б.
  • ДБ-3Ф или Ил-4[6] («сигара»)— серийный, 1940. Глубокая модернизация ДБ-3. По сути — ДБ-3М с моторами М-88, усовершенствованным оборонительным вооружением. Из-за недостаточной надёжности моторов М-88 часть машин комплектовалась М-87Б. С 1942 года на самолёт стали устанавливать моторы М-82. Из-за отсутствия штатных винтов АВ-5 устанавливали втулки от винтов ВИШ-22 с лопастями от ВИШ-21, что повысило характеристики самолёта, но ухудшило надёжность планера и шасси. В 1943 году увеличена стреловидность крыла по передней кромке.
  • Ил-4Т — торпедоносец, 1940. Модификация ДБ-3Ф для действий на морских ТВД. По составу вооружения и решаемым задачам аналогичен ДБ-3Т.
  • Ил-4ТК — высотный вариант 1943 года с двигателями М-88Б, турбокомпрессорами ТК-3 и герметичной кабиной экипажа. Ввиду недобора заданных ТТХ был направлен на доводку. В дальнейшем работы по самолёту прекращены.
  • Ил-4 «аэрофото» — фоторазведчик, 1946.

Эксплуатация и боевое применение

По итогам первых двух лет эксплуатации самолёта ДБ-3 в декабре 1938 была проведена конференция по обмену опытом. Представителями ВВС отмечалось, что несмотря на полное соответствие характеристик самолёта заявленным тактико-техническим требованиям, машина оказалась чрезвычайно сложной в эксплуатации, имела много производственных дефектов, особенно самолёты производства 18 завода. Отмечались течи топлива, трещины бензобаков, отказы тормозов и разрушения основных опор шасси. Отмечалась низкая надёжность моторов М-87. Самолёт имел традиционную для тех лет заднюю центровку, в полёте был неустойчив по всем трём осям и требовал постоянной работы ручкой и педалями. В числе прочих отмечен большой разбег (до 800—1000 м при взлётном весе 8500-9500 кг) и сложность выдерживания курса взлёта, тенденция к правому развороту.

Летом 1939 года 24 ДБ-3 с советскими экипажами переправили в Китай. Здесь самолеты бомбили цели в глубоком тылу японских войск. В 1940 году самолеты передали китайцам. В Китае самолеты эксплуатировались до 1942 года, а затем использовались как учебные.[7]

Финская война

Финский пилот-истребитель Йорма Сорванто демонстрирует фрагмент обшивки одного из шести сбитых им бомбардировщиков ДБ-3 (1940)

На Северо-Западном фронте было сосредоточено 180 ДБ-3. Во время войны с Финляндией на самолёты пытались устанавливать неубирающиеся лыжное шасси. Однако лыжи постоянно примерзали на стоянке и даже при остановках на старте, и от лыжного шасси отказались, применив эксплуатацию на колёсном шасси с укатанных аэродромов. Финские лётчики быстро обнаружили у ДБ-3 «мёртвую зону» снизу-сзади, что потребовало установки нижней люковой установки. Некоторые финские летчики-истребители добивались значительного числа побед, отражая налеты ДБ-3. Так 6 января 1940 пилот финских ВВС Йорма Сорванто (Jorma Sarvanto) за 4 минуты сбил 6 бомбардировщиков ДБ-3[8]. Безвозвратные потери ДБ-3 в ходе Финской войны составили 74 самолета.[9]

Великая Отечественная война

7 августа в 21 ч. 00 мин. с территории Прибалтики, с аэродрома Кагул, что на острове Саарема, где имелась короткая земляная полоса,с интервалом в 15 минут в воздух поднялись самолёты ДБ-3Ф ВВС Балтийского флота, загруженные бомбами ФАБ-100 и листовками. Три звена по пять бомбардировщиков в каждом.[10] В 1:30 8 августа пять самолётов осуществили сброс бомб на хорошо освещённый Берлин, остальные отбомбились по берлинскому предместью и Штеттину. Экипажи без потерь вернулись на аэродром. Налеты на Берлин повторялись еще не раз. Последний был 5 сентября. Когда пришлось оставить Таллин, полеты с островов стали невозможны.[11]

К началу Великой отечественной войны далеко не все ДБ-3Ф были оборудованы нижней огневой точкой, да и верхняя турель оставляла желать лучшего. Самолёты срочно дорабатывались, ввели четвёртого члена экипажа, что сместило центровку ещё более к хвосту и ухудшило устойчивость. С эвакуацией промышленности в восточные регионы страны качество сборки самолётов также стало заметно хуже. Начали поступать самолёты с деревянными кабинами штурмана, которые просто отламывались при посадке.

Теоретически на самолёт можно было подвесить до 2500 кг бомб, но на практике это было редко. Из-за неправильной организации боевых вылетов, решение несвойственных задач в начальный период войны приводило к тяжелейшим потерям ДБ-3. Так, 22 июня 1941 года из 70 самолётов ДБ-3Ф 96 дбап, не вернулось 22 машины, из которых более половины было сбито. После этого, первого военного вылета, четверть самолётов полка встала на ремонт. 23 июня, при нанесении бомбового удара по автоколонне противника девяткой ДБ-3Ф 212 дбап было потеряно 8 самолётов.

Только во вторую половину войны ДБ-3Ф стали применяться по прямому предназначению, для бомбовых ударов в тылу противника, что существенно снизило боевые потери.

Тактико-технические характеристики

Приведённые ниже характеристики соответствуют модификации ДБ-3 (1936 года):

Бомбардировщик ДБ-3 в трёх проекциях

Источник данных: Новожилов, 1990; Шавров, 1988.

Технические характеристики
Лётные характеристики
  • Максимальная скорость:
    • на высоте: 400 км/ч на 4500 м
    • у земли: 327 км/ч
  • Крейсерская скорость: 310-320 км/ч
  • Посадочная скорость: 120 км/ч
  • Практическая дальность: 3100 км (с 1000 кг бомб)
  • Практический потолок: 8400 м
  • Время набора высоты: 5000 м за 15,1 мин.
  • Нагрузка на крыло: 107 кг/м²
  • Тяговооружённость: 160 Вт/кг (4,6 кг/л. с.)
  • Длина разбега: 170—200 м
  • Длина пробега: 300 м
Вооружение
  • Стрелково-пушечное: 3 × 7,62 мм пулемёта ШКАС (2500 патр.)
  • Боевая нагрузка:
    • нормальная: 1000 кг
    • максимальная: 2500 кг

В искусстве

Примечания

Литература

  • «Я дрался на бомбардировщике». Драбкин А. В.
  • «Крылья Родины 5-1998». «Дальний бомбардировщик ДБ-3» Н. В. Якубович.
  • Новожилов Г. В. и др. Из истории советской авиации: Самолёты ОКБ имени С. В. Ильюшина. — 2-е издание. — М.: Машиностроение, 1990. — С. 34—62, 367—368. — 384 с. — ISBN 5-217-01056-8.
  • Шавров, В. Б. История конструкций самолётов в СССР 1938—1950 гг. — М.: Машиностроение, 1988. — 568 с. — 20 000 экз. — ISBN 5-217-00477-0.
  • Gordon, Yefim and Khazanov, Dmitri. Soviet Combat Aircraft of the Second World War. — Hinckley, England: Midland Publishing, 1999. — Vol. 2. Twin-Engined Fighters, Attack Aircraft and Bombers. — P. 172, 97-104. — 176 p. — ISBN 1-85780-084-2.

wikiredia.ru

ДБ-3 — Википедия

ДБ-3 (ЦКБ-30) — дальний бомбардировщик, разработанный в ОКБ-39 под руководством С. В. Ильюшина.

Первый полёт опытной машины БДД (ЦКБ-26) выполнен летом 1935 года лётчиком-испытателем В. К. Коккинаки. В 1936 году на самолёте установлено пять мировых рекордов. В серии самолёт получил обозначение ЦКБ-30, или ДБ-3. До начала Великой Отечественной войны началось массовое серийное производство самолётов, а также доработки и постройка опытных машин ЦКБ-30Н-1 и ЦКБ-30Н-2 для выполнения рекордных перелётов:

В дальнейшем были разработаны модификации под более мощные моторы и иной состав оборудования и вооружения — ДБ-3С, ДБ-3Т, ДБ-3М, ДБ-3Ф (Ил-4). Самолётов модификации Ил-4 построено 5256 шт. на 4 авиазаводах СССР.

Самолёты принимали участие в советско-финской войне зимой 1939—1940 года, в Великой отечественной войне и в советско-японской войне в качестве основных дальних бомбардировщиков ВВС РККА, в качестве торпедоносцев в ВВС ВМФ, а также в качестве транспортных самолётов, буксировщиков планеров и разведчиков. ДБ-3 и Ил-4 оказался основным и самым массовым дальним бомбардировщиком в СССР военного периода.

Первые удары по Берлину в ночь на 8 августа 1941 года выполнялись экипажами особой группы, сформированной на базе 1-го мтап ВВС Балтийского флота на переоборудованных самолётах ДБ-3Т. Три группы из 15 машин поднялись с аэродрома подскока острова Эзель после дозаправки и загрузки бомбами (Сааремаа), успешно выполнив боевую задачу. Ночные налёты на Берлин проводились девять раз.[источник не указан 2316 дней].

Самолёт отличала строгость в пилотировании. После окончания Великой Отечественной войны все находящиеся в строю самолёты стали поэтапно списывать в связи с заменой на более современные. Несмотря на большое количество построенных бомбардировщиков, до настоящего времени не сохранилось ни одного экземпляра. Все находящиеся в музеях и на постаментах самолёты восстановлены и собраны энтузиастами авиации.

История создания[править]

29 августа 1934 года начальник УВС РККА Я. И. Алкснис утвердил ТТД на ближний бомбардировщик, разработку которого поручили ЦКБ завода № 39. Для машины планировались лицензионные копии моторов Гном-Рон «Мистраль» К-14 и Wright Cyclone R-1820F-3. В первом варианте планировался пассажирский самолёт на 12 пассажиров, моторы получили отечественное обозначение М-85. Бомбардировщик ББ-2 в сущности был аналогом пассажирской машины и рассчитывался на доставку 500 кг бомб на расстояние до 1500 км со средней скоростью 230—240 км/ч. Работы по военному варианту шли значительно быстрее, чем по гражданскому, ввиду конкуренции со стороны Туполева (самолёт СБ) и Сухого (самолёт АНТ-37). Первый экземпляр самолёта, ввиду поджимающих сроков, решили строить по упрощённой технологии, с цельнодеревянным фюзеляжем и металлическим крылом, без вооружения. Машина получила обозначение ЦКБ-26.

Начиная с первых полётов и далее, машины испытывал В. К. Коккинаки. Самолёт превзошёл самые смелые ожидания и даже позволял выполнять петлю Нестерова. Было установлено 5 мировых рекордов. Всё это предопределило дальнейшую судьбу по самолёту, и в декабре 1935 года вышло постановление СТО о дальнейшей разработке самолёта — цельнометаллического скоростного бомбардировщика дальнего действия БДД, будущего ЦКБ-30, который уже строился и 31 марта 1936 года совершил испытательный полёт.

Летом 1936 года ЦКБ-30 с полным комплектом вооружения поступил на испытания в ГОСНИИ ВВС. Однако, не дожидаясь завершения испытаний, самолёт запустили в серию под наименованием ДБ-3С. Срочно с завода № 39 сняли все невыполненные заказы и развернули производство ДБ-3. В таком же темпе перепрофилировали Воронежский завод № 18. В 1938 начал производство ДБ-3 126-й завод в Комсомольске-на-Амуре. В дальнейшем, в 1942—1943 гг. самолёты выпускал и московский завод № 23.

В июне 1938 года на специально подготовленном ЦКБ-30 «Москва» был выполнен беспосадочный перелёт по маршруту Москва (Чкаловский) — Спасск-Дальний. Через год на этой же машине был выполнен беспосадочный перелёт в Канаду. В 1940 году были построены на 39 заводе две машины ЦКБ-30Н-1 и ЦКБ-30Н-2, для установления рекордов дальности женскими экипажами.

Для группового прикрытия дальних бомбардировщиков было решено переделать ДБ-3 в истребитель сопровождения, для чего в переднюю и заднюю турели установили пушки ШВАК и добавили нижнюю подфюзеляжную турель с пулемётом ШКАС. Опытная машина с заводским номером 3018002 получила обозначение ЦКБ-54. По ходу неудовлетворительного результата госиспытаний машину вернули на доработку. На вооружение ЦКБ-54 так и не приняли.

В 1938 году самолётами ДБ-3 были вооружены три воздушные армии. В 1940 году самолёты ДБ-3 вступили в боевые действия с финнами и показали большую сложность в эксплуатации, высокую аварийность, недостаточное оборонительное вооружение и целый ряд других недостатков. Это подстегнуло работы над глубокой модернизацией машины, в дальнейшем получившей обозначение ДБ-3Ф (или Ил-4).

Модификации самолёта[править]

  • ЦКБ-26 — опытный, построена одна машина, 1935.
  • ЦКБ-30 — опытный предсерийный, построена одна машина, 1936.
  • ДБ-3С — серийный, 1936.
  • ДБ-3А — серийный самолёт с моторами М-85 / М-86, вооружение 3×7,62
  • ДБ-3Б («букашка») — серийные бомбардировщики выпуска 1936-38 годов, конструктивно подобные ЦКБ-30, с моторами М-87А/Б, отъёмными консолями крыла, измененным остеклением кабины штурмана, новым фонарем кабины пилота, усиленным шасси, бронезащитой, частичной защитой бензобаков, вооружение 3×7,62. Часть самолётов в 1940—1941 гг. переделана под новые турели МВ-3 и МВ—2.
  • ДБ-3Т — торпедоносец, 1938. Мог применять низковысотные торпеды 45-36-АН, или высотные — 45-36-АВ, или мину АМГ-1. На самолёте размещалась одна торпеда или мина на внешнем подфюзеляжном держателе Т-18. Самолёт мог переоборудоваться в обычный бомбардировщик. Первый случай боевого применения зафиксирован 29 июля 1942 года на БФ. Самолёты использовались всю Великую отечественную войну, в том числе и на Дальнем Востоке.
  • ДБ-3ТП — торпедоносец поплавковый, 1938. Изготовлена и испытана одна опытная машина.
  • ЦКБ-54 — самолёт сопровождения («воздушный крейсер»), 1938. На вооружение не принимался.
  • ДБ-3М («эмка») — серийный, 1939. Модернизированный самолёт с новой кабиной, шасси, топливной системой с мягкими баками, большей площадью крыла. Предполагалась установка моторов М-88, из-за неготовности которых на самолёты установили старые М-87Б.
  • ДБ-3Ф или Ил-4 («сигара»)— серийный, 1940. Глубокая модернизация ДБ-3. По сути — ДБ-3М с моторами М-88, усовершенствованным оборонительным вооружением. Из-за недостаточной надёжности моторов М-88 часть машин комплектовалась М-87Б. С 1942 года на самолёт стали устанавливать моторы М-82. Из-за отсутствия штатных винтов АВ-5 устанавливали втулки от винтов ВИШ-22 с лопастями от ВИШ-21, что повысило характеристики самолёта, но ухудшило надёжность планера и шасси. В 1943 году увеличена стреловидность крыла по передней кромке.
  • Ил-4Т — торпедоносец, 1940. Модификация ДБ-3Ф для действий на морских ТВД. По составу вооружения и решаемым задачам аналогичен ДБ-3Т.
  • Ил-4ТК — высотный вариант 1943 года с двигателями М-88Б, турбокомпрессорами ТК-3 и герметичной кабиной экипажа. Ввиду недобора заданных ТТХ был направлен на доводку. В дальнейшем работы по самолёту прекращены.
  • Ил-4 «аэрофото» — фоторазведчик, 1946.

Эксплуатация и боевое применение[править]

По итогам первых двух лет эксплуатации самолёта ДБ-3 в декабре 1938 была проведена конференция по обмену опытом. Представителями ВВС отмечалось, что несмотря на полное соответствие характеристик самолёта заявленным тактико-техническим требованиям, машина оказалась чрезвычайно сложной в эксплуатации, имела много производственных дефектов, особенно самолёты производства 18 завода. Отмечались течи топлива, трещины бензобаков, отказы тормозов и разрушения основных опор шасси. Отмечалась низкая надёжность моторов М-87. Самолёт имел традиционную для тех лет заднюю центровку, в полёте был неустойчив по всем трём осям и требовал постоянной работы ручкой и педалями. В числе прочих отмечен большой разбег (до 800—1000 м при взлётном весе 8500-9500 кг) и сложность выдерживания курса взлёта, тенденция к правому развороту.

Финская война[править]

Финский пилот-истребитель Йорма Сорванто демонстрирует фрагмент обшивки одного из шести сбитых им бомбардировщиков ДБ-3 (1940)

Во время войны с Финляндией на самолёты пытались устанавливать неубирающиеся лыжное шасси. Однако лыжи постоянно примерзали на стоянке и даже при остановках на старте, и от лыжного шасси отказались, применив эксплуатацию на колёсном шасси с укатанных аэродромов. Финские лётчики быстро обнаружили у ДБ-3 «мёртвую зону» снизу-сзади, что потребовало установки нижней люковой установки. Некоторые финские летчики-истребители добивались значительного числа побед, отражая налеты ДБ-3. Так 6 января 1940 пилот финских ВВС Йорма Сорванто (Jorma Sarvanto) за 4 минуты сбил 6 бомбардировщиков ДБ-3[3].

Великая Отечественная война[править]

К началу Великой отечественной войны далеко не все ДБ-3Ф были оборудованы нижней огневой точкой, да и верхняя турель оставляла желать лучшего. Самолёты срочно дорабатывались, ввели четвёртого члена экипажа, что сместило центровку ещё более к хвосту и ухудшило устойчивость. С эвакуацией промышленности в восточные регионы страны качество сборки самолётов также стало заметно хуже. Начали поступать самолёты с деревянными кабинами штурмана, которые просто отламывались при посадке.

Теоретически на самолёт можно было подвесить до 2500 кг бомб, но на практике это было редко. Из-за неправильной организации боевых вылетов, решение несвойственных задач в начальный период войны приводило к тяжелейшим потерям ДБ-3. Так, 22 июня 1941 года из 70 самолётов ДБ-3Ф 96 дбап, не вернулось 22 машины, из которых более половины было сбито. После этого, первого военного вылета, четверть самолётов полка встала на ремонт. 23 июня, при нанесении бомбового удара по автоколонне противника девяткой ДБ-3Ф 212 дбап было потеряно 8 самолётов.

Только во вторую половину войны ДБ-3Ф стали применяться по прямому предназначению, для бомбовых ударов в тылу противника, что существенно снизило боевые потери.

Тактико-технические характеристики[править]

Приведённые ниже характеристики соответствуют модификации ДБ-3 (1936 года):

Источник данных: Новожилов, 1990; Шавров, 1988.

Технические характеристики

www.wiki-wiki.ru

Боевая карьера ДБ-3Ф/Ил-4. Ил-4

Боевая карьера ДБ-3Ф/Ил-4

Впервые самолеты ДБ-3 приняли участие в боевых действиях в 1939 г. в Китае, во время японо-китайской воины. СССР предоставил Китаю 24 бомбардировщика. Самолеты поступили на вооружение 8-й бомбардировочной авиагруппы и советского добровольческого подразделения. Обе вооруженные ДБ-3 части базировались в Ченыду, провинция Сычуань, центральный Китай. Самолеты выполнили довольно много боевых вылетов, в том числе два успешных рейда на японский аэродром Ханькоу, расположенном в 1500 км от Ченьгду. Китайцы использовали ДБ-3 до конца 1943 г., когда иссякли запасные части к самолетам и начались поставки американской техники. Информация о потерях китайских ДБ-3 отсутствует.

Советские ДБ-3. как из состава ВВС, так и морской авиации, активно использовались в ходе войны с Финляндией 1939 — 1940 г. Потери в бомбардировщиках были очень серьезными, причиной тому стала комбинация многих факторов: плохая профессиональная подготовка экипажем и технического состава, удачные действия финской ПВО, некомпетентность командного состава РККА, суровые природно-климатические условия.

На 22 июня 1941 г. в западных военных округах Советского Союза в составе полков АДД имелось 1122 самолета ДБ-3 и ДБ-3Ф, 906 из них боеготовые. Это составляло 84 % всего самолетного парка АДД. Большинство полков, вооруженных ДБ-3, дислоцировалось близко к границе, из-за чего они попали под первый удар люфтваффе.

Колпак турели МВ-3 открыт. Обычно здесь ставился пулемет ШКАС, но в данном случае пулемет снят. С середины 1942 г. вместо турели МВ-3 с пулеметом ШКАС устанавливали турели УТК-1 с пулеметами УБТ калибра 12,7 мм. На откидном колпаке смонтирован аэродинамический балансир.

Люковая установка ЛюМВ-2 с пулеметом ШКАС. Углы отклонения пулемета – +/- 30 град вправо и влево от продольной оси самолета и 90 град вши. Огонь из люковой установки вел стрелок-радист.

Хвостовая опора шасси самолета Ил-4. Щиток на стойки снижал вероятность попадания грязи и снега в хвостовую часть фюзеляжа. На поздних Ил-4 щиток не ставился.

Первые боевые вылеты дальние бомбардировщики осуществляли днем, без прикрытия истребителей и по объектам, расположенной во фронтовой полосе. Потери были огромными, если не чудовищными. В одном из полков, переброшенных на фронт в середине лета 1941 г. первый боевой вылет прошел вообще без потерь, но во втором была полностью выбита немецкими истребителями одна эскадрилья. Приказом от 3 июля высшее советское командование запретило использовать ДБ-3 днем, но приказ выполнялся не везде и не всегда. В конце июля 1941 г. в составе четырех корпусов дальней авиации осталось всего 75 исправных ДБ-3 и ДБ-3Ф.

Чаще всего самолеты несли 100-кг бомбы ФАБ-100, хотя применялись и 250-кг ФАБ-250 и пятисотки ФАБ-500. Химическое оружие в боевых действиях не использовалось никогда.

Приказом от 5 марта 1942 г. АДД выделалась из состава ВВС в отдельное формирование. Авиация Дальнего Действия состояла из восьми дальних авиационных корпусов по четыре дальних бомбардировочных авиаполка в корпусе.

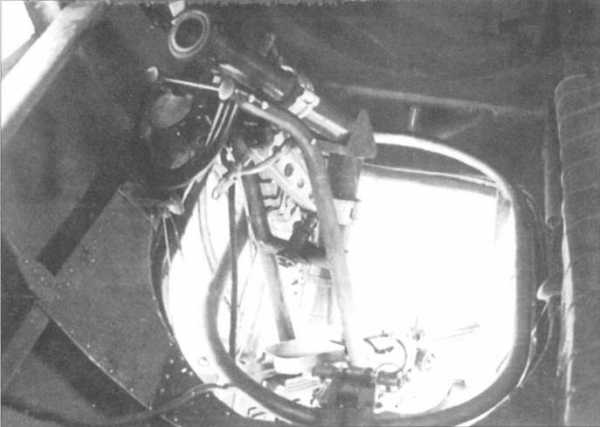

Вид из фюзеляжа на установку ЛюМВ-2. Створки .пока открывались только в случае возможного появления истребителей противника. Турель комплектовалась оптическим прицелом ОП-2Л.

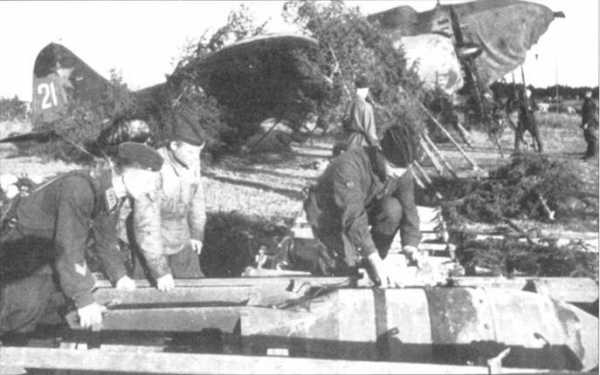

Подготовка 500-кг бомбы к подвеске на Ил-4 с бортовым номером «21» белого цвета, начало воины. Самолет зачехлен и закрыт маскировкой из срубленных деревьев. Голубая окраски нижних поверхностей бомбардировщиков сильно бликовала в лучах прожекторов, полному с началом войны большинство самолетов ДБ-3 снизу были перекрашены в черный цвет.

Полк состоял из трех эскадрилий. По штату на вооружении корпуса полагалось иметь 108 бомбардировщиков, по 27 самолетов в полку.

Рейды на Берлин августа-сентября 1941 г. широко известны. Менее известны дальние полеты, которые экипажи Ил-4 выполнили через год, в августе и сентябре 1942 г. Самолеты нанесли удары по Кенигсбергу. Данцигу, Берлину, Будапешту и Бухаресту. Полеты продолжались по 12 часов, пилоты работали на пределе человеческих сил в силу отсутствия на большей части бомбардировщиков автопилотов и аэродинамических особенностей самолета — малыми запасами устойчивости. То есть весь полет летчик держал самолет в буквальном смысле на руках. Часто на помощь летчикам приходили штурманы, но второй комплект органов управления, установленный у штурмана не являлся полноценным и, кроме того, штурману надо было выполнять свои прямые обязанности.

Дальние рейды случались редко, в основном самолеты наносили ночные удары по объектам, расположенным в тактической полосе, а также по железнодорожным узлам, портам, аэродромам.

Помимо бомбометания. Ил-4 привлекались к выполнению разведывательных заданий, десантированию людей и грузов в глубоком тылу противника, выполняли функции блокировщиков аэродромов, подавляли средства ПВО. 8 декабря 1944 г. АДД была преобразована в 18-ю воздушную армию, которая опять вошла в состав ВВС. Апофеозом действий советских дальних бомбардировщиков можно считать налет 516 самолетов 18-й воздушной армии на Кенигсберг 7 апреля 1945 г.

Экипажи дальних бомбардировочных авиаполков за годы воины выполнили более 220 000 боевых вылетов, но только 13 000 из них можно отнести к стратегическим. За годы войны советская авиация потеряла более 10 000 бомбардировщиков, в том числе ДБ-3 и Ил-4.

Механики готовят к боевому вылету Ил- 4 с бортовым номером 69 белого цвета. На переднем плане – бомбы в деревянных контейнерах. Данный самолет имеет короткие выхлопные патрубки двигателей. Окраска: верх – камуфляж средне-зеленого и темно-зеленого цвета, низ – черный. Надпись «Отважный» выполнена краской белого цвета. На вертикальном оперении нанесен опознавательный знак.

Десять соток выложены в линию перед подвеской в бомбоотсек Ил-4. Выхлопной патрубок двигателя – длинный, приспособленный под монтаж пламегасителя ГАМ-9.

ФАБ-100

ФАБ-250

ФАБ-500

ФАБ-1000

500-кг кассетная зажигательная авиабомба РРАБ-3

Немцы захватили несколько самолетов ДБ-3Ф на аэродромах в западных районах Советского Союза. Этот самолет камуфлирован черными полосами поверх оливково-зеленой окраски, низ – светло-голубой. Красная звезда на вертикальном оперении не закрашена. Кресты на борту фюзеляжа нанесены, но свастики нет.

Поделитесь на страничке

Следующая глава >

military.wikireading.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
