Казачья шашка. Казалось бы, про этот вид холодного оружия написано столько, что добавить что-нибудь новое практически невозможно. Однако, несмотря на широчайшую популярность (а, возможно, и благодаря ей) вокруг шашки создано столько легенд и мифов, что поспорить с ними могут только не менее многочисленные сказки про японскую катану. Какое же на самом деле место это казачье оружие занимало в комплексе вооружения российской армии? Что представляла собой реальная рубка шашкой? И в чем кардинальные отличия казачьей шашки от сабли, которой на протяжении столетий пользовались в Европе и на Востоке?

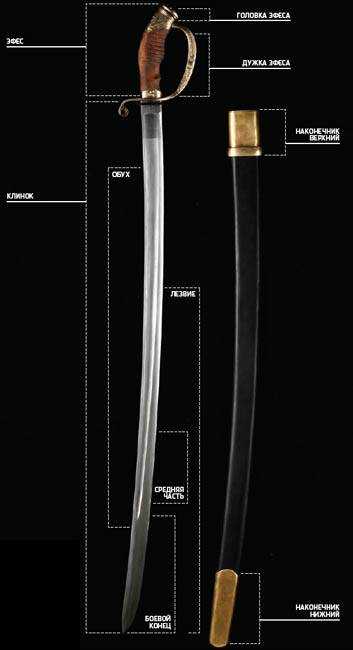

Шашка – это разновидность длинноклинкового холодного оружия, которым можно наносить как колющие, так и рубящие удары. Клинок шашки однолезвийный, слабо изогнутый, общая длина оружия обычно не превышает одного метра. Иногда (довольно редко) встречаются и экземпляры с полуторной заточкой. Эфес шашки состоит из изогнутой рукояти без гарды, что является характерным отличительным признаком этого оружия.

Для него обычно изготавливали деревянные ножны, сверху обтянутые кожей и имевшие специальные кольца для ношения на портупее. Еще следует отметить, что особенностью шашки являлось то, что ее всегда носили лезвием вверх.

В российской армии использовали два типа шашек: с дужкой (драгунский тип) и без нее (азиатский или кавказский тип). Шашки, которые имели дужку на эфесе, очень напоминали обычную саблю, но, тем не менее, они не относились к этому виду оружия.

Казачья шашка применялась на протяжении столетий. После того как казаки стали неотъемлемой частью регулярной кавалерии, шашка вошла в комплекс вооружения российской армии. В конце XIX века была предпринята попытка унифицировать это оружие, в результате чего появились шашки образца 1881 года.

Шашку можно считать последним видом холодного оружия, который массово применяла регулярная армия. Речь идет о кавалерийских подразделениях Красной армии, принимавших активное участие в сражениях Великой Отечественной войны. Вместе с советскими конниками шашка встретила победу в поверженном Берлине. После упразднения кавалерии шашка превратилась в исключительно парадное оружие, им и сегодня вооружены военнослужащие, входящие в состав почетных караулов.

В 50-е годы серийный выпуск шашек в Советском Союзе был прекращен.

История казачьей шашки

Мифы о казачьей шашке неотделимы от представителей того воинского сословия, которое пользовалось ею. Наиболее распространённое заблуждение связано с происхождением этого оружия. Многие до сих пор уверены, что шашка – это оружие, которое родилось в казацкой среде. Это не соответствует действительности.

Казачество – как явление социальное и политическое – возникло на пограничных территориях, где не существовало государственной власти, зато присутствовала постоянная военная угроза. Комплекс вооружений казаков формировался под влиянием окружающих их народов, причем главным примером для подражания служили не польские или российские образцы. Основным источником для заимствований служили Турция и Великая Степь. И речь идет не только об оружии. Длинные усы, чубы, яркие шаровары, кривые сабли, да и сама тактика ведения боевых действий – посудите сами, кого это больше вам напоминает, Европу или привычный уклад кочевых народов Причерноморья? Еще можно добавить, что казацкий арсенал нередко формировался за счет военных трофеев.

Шашка не является исключением. Казаки позаимствовали это оружие на Кавказе. Считается, что шашку придумали адыгеи (черкесы), у которых ее «позаимствовали» кубанские и терские казаки. Шашка была известна уже в XII—XIII столетиях, но долгое время она была лишь вспомогательным оружием, которое лишь дополняло саблю или меч, и вела свою родословную от большого ножа. Изначально шашку носили практически под мышкой левой руки, при этом она обязательно подвешивалась лезвием вверх. В адыгейском языке это оружие называется «сэшхуэ» или «сашхо», что означает «большой или длинный нож». Первое письменное описание шашки датируется 1625 годом.



Реформа 1881 года заменила все драгунские, кавалерийские и пехотные сабли на драгунские и казачьи шашки единого образца.

Драгунская шашка на эфесе имела защитную дужку, для казачьих шашек решили оставить традиционный эфес. Также была принята на вооружение и артиллерийская шашка, которая представляла собой несколько укороченный вариант драгунской.



Офицерская казачья шашка образца 1881 года имела общую длину 960 мм и длину клинка – 810 мм. Кроме размеров, ее отличали от солдатского варианта форма рукояти и конструкция ее крепления.

Новое оружие практически сразу же попало под шквал критики. В результате реформы в 1881 году российская армия получила странный гибрид палаша и сабли. По сути, это была попытка создать оружие, которое бы позволяло использовать в бою как укол, так и рубящий удар. Однако, по свидетельствам современников, ничего хорошего из этого не получилось. Оружейник Владимир Федоров, будущий создатель первого русского автомата, написал, что боевые свойства новой шашки заметно уступают и восточным саблям, и палашам. Если говорить прямо, то новое оружие плохо и кололо, и рубило.

По мнению все того же Федорова, новая шашка неудовлетворительно рубила, потому что ее клинок не имел достаточной кривизны, которой отличается большинство сабель. Кроме того, чтобы шашка лучше колола, линия ее рукояти была направлена в острие, что еще более ухудшило рубящие свойства оружия. А хорошо рубить она не могла, потому что клинок имел кривизну, что мешало его проникновению. Также рубящие свойства ухудшало расположение центра тяжести оружия.



Вскоре после войны кавалерия, как род войск, прекратила свое существование, и серийное производство шашек было прекращено. Его возобновили опять уже в конце 90-х годов прошлого века, так как возрождение казачества вызвало значительный спрос на это оружие.

В наши дни шашка является неотъемлемым атрибутом культуры российского казачества и одним из главных элементов традиционного костюма казаков.

Применение шашки в бою

Существует распространенный миф о высоких фехтовальных свойствах шашки и об особых умениях казаков в этой области. Увы, он не соответствует действительности. Дело в том, что холодное оружие шашка вообще не слишком подходит для фехтования.



Никаких данных об особых фехтовальных умениях казаков раннего, «доармейского» периода, не сохранилось. Основной системой кодификации воинских знаний и умений являются армейские уставы. Так вот, в «Уставе казачьей службы», выпущенным в 1889 году, для шашки были предусмотрены только три варианта применения: горизонтальная рубка, вертикальная рубка и укол влево. А спешившись, казак вообще должен был забыть о шашке и действовать уставным кавказским кинжалом. Надо отметить, что в этом документе гораздо больше места уделено отдаче чести шашкой, чем ее использованию в конном бою. Основным холодным оружием казацких подразделений XIX века оставалась пика.

В «Строевом уставе конницы РККА» за 1938 год действия шашкой сведены все к тем же основным действиям: двум видам рубки и нескольким уколам. Правда, гораздо больше внимания уделяется пешему фехтованию кавалериста, но для него предполагалось использовать эспадрон – специальную фехтовальную саблю.

Большинство мифов о мастерах фехтования казачьей шашкой появились благодаря различным хореографическим ансамблям, которые во время своих выступлений используют это оружие или что-то на него очень похожее. Подобные коллективы показывают зрителям действительно впечатляющие шоу, с умопомрачительными кульбитами и размахиванием шашками. Ничего плохого в этом, конечно же, нет, но стоит понимать, что такие представления крайне далеки от традиционных воинских умений казаков.

chert-poberi.ru

KnifeHelp — Идеальная шашка

Идеальная шашка



По иронии судьбы кавалерия получила идеальное оружие тогда, когда оно уже было не нужно.



 В детстве все мы играли в кавалеристов, и вас, наверное, как и меня, мучили разнообразные вопросы. Чем отличается сабля от шашки? Почему они кривые, а мечи и палаши прямые? Почему одни носят лезвием вверх, а другие – вниз? Почему на некоторых ножнах внизу металлические наконечники? Почему на одних шашках есть эфес, а на других – нет? Как правильно рубить? Ну и сакраментальный вопрос – какая шашка лучше всех в мире? Мы постарались ответить в этих материалах на эти детские вопросы, оказавшиеся совсем не детскими.

Несмотря на то, что человечество рубило друг друга не одно столетие, серьезных исследований, как должно выглядеть идеальное холодное оружие, как ни странно, в мире практически не проводилось. Большинство работ по холодному оружию были не чем иным, как историческими справочниками. Этим, наверное, объясняется и тот факт, что почти все музейные образцы оружия с военной точки зрения являются хламом. Пожалуй, за единственным исключением: холодное оружие Востока и сейчас остается лучшим оружием всадника. Этот парадокс первым подметил наш соотечественник и великий оружейник прошлого века Владимир Григорьевич Федоров. И ответил на большинство вопросов в своей книге «Холодное оружие», вышедшей в Санкт-Петербурге в 1905 году – как раз на закате эпохи этого легендарного вида оружия.

Менее процента

На самом деле эра холодного оружия закончилась гораздо раньше – уже в Крымскую войну 1853–1856 годов ранения холодным оружием составляли всего 1,5%-3% от общего числа. Чуть позже, во время русско-турецкой кампании, а точнее – к 1877 году, когда произошло сражение под Плевной, эта цифра упала уже до 0,99%. И так по всему миру, за исключением экспедиционных колониальных корпусов, ведущих войну с туземным населением: потери англичан от холодного оружия в Индии доходили до 20%, а в Египте – до 15%. Тем не менее и этот процент не сбрасывали со счетов, планируя перевооружение кавалерии к началу Первой мировой войны.

Рубить или колоть

Вот мы подошли к ответу на один из вопросов. Сабля и шашка – это изогнутое холодное оружие, предназначенное в первую очередь для рубки. Палаш – прямое оружие для укола. Вопрос, что более эффективно для действия кавалерии – рубящее или колющее оружие, – один из основных, занимавших военных теоретиков в XIX веке.

 Шашка – оружие с клинком небольшой кривизны и эфесом с простой гардой или вовсе без нее. Отличительный признак – подвеска для ношения по-кавказски, лезвием назад

   Приведем основные доводы сторонников колющего оружия – шпаг и палашей. Энергия удара пропорциональна массе и квадрату скорости (mv²/2), поэтому всаднику достаточно просто направить острие на противника, чтобы нанести ему страшную рану. В то же время поразить противника ударом гораздо труднее – нанесенный чуть раньше или позже, рубящий удар не имеет ни нужной точности, ни силы. К тому же удар требует двух раздельных движений – взмах и нанесение удара, а укол – одного. При ударе всадник раскрывает себя, а держа палаш для укола – напротив, закрывает. Доводы, заметим, очень убедительные, поэтому европейская кавалерия (особенно тяжелая: кирасиры и кавалергарды) и была в основном вооружена палашами. Ими вооружались драгуны и прочие виды легкой кавалерии, не говоря уже об артиллерийской прислуге. С 1711 года в России палаши полностью вытеснили сабли. Особый культ колющих клинков существовал во Франции, где они использовались в качестве дуэльного оружия и всякий уважающий себя человек просто обязан был владеть приемами фехтования шпагой. Оттуда мода распространялась и по всей Европе.

Чем более по касательной приходится удар, тем меньше угол поперечного сечения клинка



Восток – дело тонкое

В этих стройных рассуждениях есть только одна неувязка – кавалерия Востока. Монголо-татарские и арабские всадники легко расправлялись своими кривыми саблями как с легкой кавалерией, так и с тяжелобронированными рыцарями. Мало того, трофейные азиатские сабли ценились на вес золота, причем отнюдь не за свой внешний вид, а как раз за боевые качества. Ни один восточный воин не был замечен ни с двуручным мечом, ни с трофейным палашом. «На всем Востоке я не знаю ни одного народа, у которого было бы что-либо похожее на палаши, – писал известный российский военный теоретик XIX века генерал Михаил Иванович Драгомиров, – там, где противник не отказывался от свалки, а искал ее для употребления верхом, – рубящее оружие всегда предпочиталось колющему». А ведь Восток – родина кавалерии, и за столетия восточные сабли превратились в идеальное оружие, где каждая деталь продумана и проверена на практике. Заметим, что кавказские горцы и российские казаки, эти прирожденные рубаки, также всегда использовали рубящее оружие. Почему?



На восточной сабле (а) центр тяжести находится позади оси, проходящей через рукоять. На европейских клинках (б) рукоять изгибают к острию, что лучше для укола, но ухудшает баланс оружия

Первым доводом стала площадь поражения – у палаша это линия, описываемая острием, у сабли – плоскость, рассекаемая лезвием. Второй довод – преимущество сабли при небольшой скорости всадника, когда палаш становится практически бесполезным, а скорость сабли уменьшается ненамного.

Кривые сабли

Своей главной задачей Федоров считал не объяснение, почему Восток остановился на сабле, а почему она имеет такие характеристики. И в первую очередь – почему она кривая? Тут без элементарной геометрии не обойтись.

Производители клинков сталкиваются с проблемой: чем Уже лезвие и меньше угол заточки – тем легче оно проникает в ткань; но слишком острые клинки имеют высокую хрупкость, лезвие их легко повреждается при сильном ударе. Однако Федоров заметил, что при ударе важен не столько угол заточки реального лезвия, сколько угол поперечного сечения, причем чем под менее прямым углом к телу падает клинок, тем меньше «эффективный» угол поперечного сечения (рис. 1).

Из этого понятно, что для нанесения более эффективного удара прямым клинком необходимо наносить удары под углом. Для того чтобы сообщить клинку такую траекторию, следует, опуская руку, тянуть одновременно ее на себя – так называемый удар «с потягом». Потяг обеспечивает дополнительное действие клинка – двигаясь поперек ткани, он последовательно перерезает волокна, как пила или кухонный нож, что еще более способствует прониканию клинка в тело. Но на такое действие, замечает Федоров, тратится часть силы, отчего удары не могут быть столь действенными. А вот сильно искривленные сабли мамелюков, у которых наклон лезвия доходит до 450, при нанесении раны в 3–5 раз острее прямых клинков с аналогичным сечением. Попутно они и перерезают волокна, и наносят более длинные резаные раны.

Центр тяжести

Следующая тайна восточных клинков – расположение центра тяжести позади обуха. Для ее объяснения приведем в пример плотницкий топор. Если топор насадить просто на круглую палку, работать им будет чрезвычайно неудобно – центр тяжести будет находиться впереди оси, проходящей через рукоять. Поэтому топорища делают изогнутыми, относя центр тяжести назад (рис. 3). То же с клинками – если центр тяжести позади оси, проходящей через рукоятку, плоскость клинка идеально совпадает с направлением удара (рис. 2). Главный недостаток европейских сабель – изогнутая вперед рукоятка (это якобы удобнее для уколов), что автоматически исключает возможность правильной рубки, пишет Федоров. Заметим, что кавказские и казачьи шашки обладают прямыми рукоятями.



Рукояти

Еще один недостаток европейских сабель состоит в том, что их рукояти, как правило, покрыты различными желобками, да еще обмотаны проволокой, опять же якобы для удобства удержания оружия. В хороших восточных клинках все наоборот: их рукояти абсолютно гладкие – из рога, слоновой кости, твердого дерева, зачастую покрытые для удобства удержания замшей. Оно и понятно – опытные бойцы упражнялись с шашкой по нескольку часов в день, и рукояти с рубчиками быстро бы стесали ладонь в кровь. Федоров опять же приводит в пример плотницкие топоры с их идеально отполированными рукоятями.

Клин клином

Еще один аспект, которым напрочь пренебрегали европейские мастера, – поперечное сечение клинка. В большинстве европейских образцов оно имеет форму клина, а в некоторых у обуха даже делалось утолщение, как, например, у российских легкокавалерийских сабель начала XIX века. В итоге чем дальше проникает лезвие в плоть, тем сильнее сопротивление. У восточных же клинков наибольшее утолщение клинка располагается ближе к лезвию, и вся часть клинка за этим утолщением уже не встречает сопротивления (рис. 4).

Долы же на клинке не играют мифическую роль кровостока, а повышают сопротивление изгибу и уменьшают массу оружия. На восточных клинках все углы долов закруглены, а на европейских как сами долы, так и обух имеют резко очерченные углы, которые при ударе несколько задерживают проникновение клинка в тело.

Легковесные доводы

Другой камень преткновения – вес оружия. Традиционно в Европе считалось, что чем тяжелее клинок, тем эффективнее он в бою, – достаточно вспомнить легендарные двуручные мечи. Восточные сабли европейцы пренебрежительно называли легковесными. Тем не менее и тут восточные оружейники оказались правы – ведь сила удара, как мы уже писали, пропорциональна массе и квадрату скорости. Поэтому гораздо эффективнее увеличивать скорость удара, которая у более легких восточных клинков выше. Помимо увеличения скорости, более легкие клинки позволяли проделывать такие фехтовальные трюки, о которых строевые части с тяжелыми саблями и мечтать не могли. В частности, участники русско-кавказских войн отмечали, что, пока российский всадник делал взмах тяжелой саблей, кавказский воин успевал нанести удар в район локтя снизу и после этого обрушить смертельный удар по обезоруженному противнику.

Центр тяжести

Ну и последнее, на что обращает внимание Федоров, – это центр тяжести. Очевидно, пишет он, что для увеличения силы удара та часть клинка, которой наносится удар, и должна быть тяжелее всех других частей сабли, следовательно, центр тяжести надо сдвигать как можно сильнее к острию. Часть клинка, примыкающая к рукояти, служит исключительно для передачи силы удара – в топоре эту роль играет топорище. Следовательно, делать ее одной ширины и толщины с остальной частью клинка вовсе не обязательно. Тем не менее европейские клинки делаются практически одинаковой ширины по всей длине, иногда даже расширяясь к эфесу. Восточные же кривые сабли, наоборот, расширяются к концу, сужаясь к рукояти. Все это для одной цели – придать рабочей части клинка максимальную массу и облегчить остальную часть.

Кстати, у колющего оружия баланс должен быть совсем другим: чем ближе центр тяжести к эфесу, тем эффективнее укол. Хороший пример – французские шпаги.

Не нужно путать центр тяжести с центром удара, часто обозначаемым на восточных клинках особой зарубкой на обухе; в российской шашке образца 1881 года в этом месте заканчиваются долы. Когда через эту точку проходит направление удара, рука не получает никакого сотрясения.

Хотели как лучше

В 1881 году под руководством генерал-лейтенанта А.П. Горлова была проведена реформа вооружения с целью установления единого образца холодного оружия для всех родов войск. За образец для клинка был взят кавказский клинок, «имеющий на Востоке, в Малой Азии, между кавказскими народами и нашими тамошними казаками высокую известность как оружие, оказывающее необыкновенные достоинства при рубке». Кавалерийские, драгунские и пехотные сабли, а также кирасирские палаши тогда же были заменены на единые драгунские и казачьи шашки образца 1881 года. Это была первая попытка научно обосновать выбор холодного оружия. Проблема у этой шашки была одна – ее разрабатывали для двух взаимоисключающих целей: для рубки и уколов. Федоров пишет: «Необходимо признать, что наша шашка образца 1881 года и колет, и рубит плохо.
Наша шашка рубит плохо:
– вследствие незначительной кривизны, при которой теряются все преимущества кривых сабель;
– вследствие неправильной посадки рукояти. Для придания шашке колющих свойств средняя линия рукоятки направлена в острие – для этого пришлось несколько отогнуть рукоять по направлению от обуха к лезвию. Что и привело к утере некоторых хороших рубящих свойств оружия.
Наша шашка колет неудовлетворительно:
– для придания ей рубящих свойств делается искривленной, что задерживает ее проникание;
– вследствие значительного веса и отдаления центра тяжести от эфеса».

Оружие малорослых драгун

Какой же должна быть идеальная шашка? У профессиональных рубак – казаков и горцев – ответ на этот вопрос один: конечно, знаменитый кавказский «волчок». Так в XIX веке называли кавказские шашки из-за часто встречающегося на них клейма с изображением волка. Однако это оружие идеально именно для профессионалов, занимающихся выездкой и упражняющихся с шашкой с раннего детства по нескольку часов в день. То, что вытворяли со своими клинками казаки и горцы, строевому солдату повторить было не под силу. Для них требовалось простое и надежное оружие, своеобразный «сабельный автомат Калашникова», которым солдаты могли бы сносно и рубить, и колоть. Федоров разбил эту задачу на четыре подзадачи: правильно выбрать кривизну клинка и присадку рукояти, выверить положение центра тяжести и вес клинка.

1. Кривизна нашего клинка, писал Федоров, в точности повторяет кривизну знаменитых кавказских волчков – идеально приспособленную как для рубки, так и для укола. Вердикт был такой – кривизну оставить без изменения.

2. Генерал Горлов для обеспечения шашке образца 1881 года лучших колющих свойств придал рукояти наклон от обуха к лезвию, направив среднюю линию рукояти в острие. Действовать таким оружием стало неудобно. А вот шашки кавказского казачьего войска образца 1904 года такого наклона лишены. Было бы целесообразно отказаться от наклона во всех шашках.

3. В нашей шашке центр тяжести вынесен от нижней оконечности дужки на 21 см, тогда как во всех образцах иностранного холодного оружия он располагается на расстоянии 9–13 см от эфеса. Если мы возьмем в руку такие клинки и сравним с нашей шашкой, то сразу станет очевидным, насколько удобнее действовать первыми, насколько они легки и свободны в руке. Горлов принял расположение центра тяжести таким же, как в кавказских волчках, чем увеличил силу удара. Но не будем забывать, пишет Федоров, что горцам легко действовать таким оружием, так как они приучены владеть им сызмальства. Для строевых драгун при кратких сроках службы это недостижимо. Вывод такой: центр тяжести надо поднять ближе к эфесу. Причем при таком расположении наклон рукояти уже не имеет такого важного значения.

4. Клинок с эфесом русской шашки весит 1,025 кг. Несмотря на то, что европейские образцы имеют аналогичный вес, Федоров утверждает, что его следует признать значительным «для наших малорослых драгун». Интересно, что изначально спроектированная Горловым шашка имела значительно меньший вес, однако при массовом производстве на Златоустовском оружейном заводе вес увеличился почти на 400 г, так как завод не справлялся с поставленными требованиями по качеству клинков и ножен. Следовательно, необходимо вернуться к изначальным весовым характеристикам.

Идеальная шашка Федорова

Почти одновременно с выходом в 1905 году книги «Холодное оружие» Федоров написал доклад артиллерийскому комитету – «Об изменении шашки образца 1881 г.». В нем он выдвинул конкретные предложения по ее усовершенствованию.

В Санкт-Петербургском военно-историческом артиллерийском музее хранятся три образца из той экспериментальной партии Федорова. Правда, какая из них была тем самым «номером шесть», никто не знает. Крайняя шашка справа – драгунская солдатская, экспериментальный образец 1900-х гг.

На основе этих предложений было изготовлено несколько вариантов опытных шашек с различными положениями центра тяжести и измененной кривизной рукоятки. Вскоре опытные образцы этих шашек были переданы для испытаний в войсковые части, в частности – в Офицерскую кавалерийскую школу.

Ничего не зная о теоретических соображениях Федорова, кавалеристы должны были выбрать лучший образец путем практического испытания на лозе и чучелах его рубящих и колющих качеств.

Были представлены клинки с измененным центром тяжести (20 см, 17 см и 15 см взамен существовавших 21,5 см). При этом клинки были облегчены на 200 г и укорочены с 86 см до 81 см. Часть клинков была изготовлена со стандартными рукоятями, часть – с исправленным наклоном.

Все кавалеристы единогласно одобрили образец №6, с центром тяжести в 15 см от эфеса и измененной рукоятью. По этому образцу было изготовлено 250 клинков, ими вооружили эскадрон Офицерской кавалерийской школы и эскадрон 17-го Нежинского полка. «Ввиду объявления мировой войны означенные части выступили в поход с этим оружием. Испытания закончены не были», – написал Федоров впоследствии.

При оформлении статьи использованы фотографии из книги А.Н. Кулинского «Русское холодное оружие», предоставленные издательством «Атлант».

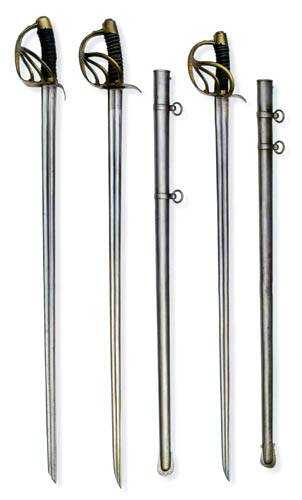

1826 г. Палаш кирасирский солдатский. Общая длина 1150 мм, длина клинка 980 мм, ширина клинка 35 мм. У палашей ранних выпусков нижняя гайка на ножнах располагалась довольно низко, и при обрыве верхнего пасового ремня оружие переворачивалось эфесом вниз, выпадая из ножен. Поэтому с конца 1830-х годов нижняя гайка на ножнах устанавливалась ближе к верхней

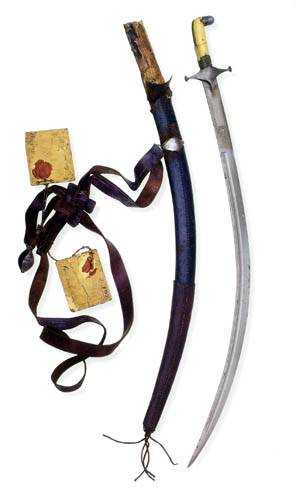

1895 г. Шашка нижних чинов Туркменского конного дивизиона. Общая длина 940 мм, длина клинка 810 мм, ширина клинка 34 мм. Эфес состоит из рукояти с головкой и крестовины с перекрестьем. Рукоять образована двумя костяными щечками, склепанными с хвостовиком клинка. Верхние концы перекрестья утоплены в щечках рукояти, нижние входят в соответствующие углубления на ножнах, когда в них вкладывается оружие. Ножны деревянные, обтянутые кожей

1856 г. Палаши матросские абордажные. Общая длина 880 мм, длина клинка 740 мм, ширина клинка 36 мм. В 1856 г. палаш заменил у нижних чинов Морского ведомства саперные и морские артиллерийские тесаки. В 1858 г. присвоен гардемаринам и кадетам Морского кадетского корпуса и технических училищ Морского ведомства. В 1900 г. снят с вооружения матросов и оставлен лишь флотским гардемаринам, кадетам и воспитанникам Морского инженерного училища, принадлежностью формы одежды которых являлся до 1917 г.

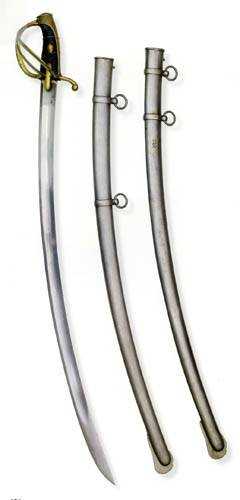

1827 г. Сабля кавалерийская солдатская. Общая длина 1020 мм, длина клинка 880 мм, ширина клинка 36 мм. «Принятая у нас для легкой кавалерии сабля в железных ножнах не удовлетворяет своему назначению: она ломка, тяжела, лезвие легко притупляется в металлических ножнах, вися низко. Она оттягивает поясницу всадника, бьет по ногам лошадь на быстрых аллюрах, производит шум, который заглушает команду; кроме того, шум от сабли не дозволяет скрытых движений, так он всегда преждевременно возвестит неприятелю о приближении кавалерии (во избежание чего сабли нередко обматывают соломой)». (Военный сборник. 1868 г. №9)

1827 г. Сабля казачья гвардейская офицерская. В 1909 г. всем казакам было разрешено нести службу с «дедовским оружием», то есть с холодным оружием, перешедшим по наследству от предков. Особенно такое решение отразилось на вооружении гвардейских казачьих полков.

1904 г. Шашка казачья нижних чинов. Шашка нижних чинов: длина 920 мм, длина клинка 740 мм, ширина клинка 35 мм. В 1904 году встал вопрос о введении единого образца шашек для нижних чинов и офицеров казачьих войск. Было решено «имеющиеся ныне у офицеров Кавказского казачьего войска хорошие клинки шашек и кинжалов оставить без изменения; вновь же заводимые офицерами клинки должны быть такого же образца, какой будет утвержден для нижних чинов этих войск и в украшении ножен и ручек… офицеров не стеснять» (Федоров В.Г. «Холодное оружие»). Шашку азиатского образца носили и офицеры армейских драгунских полков.

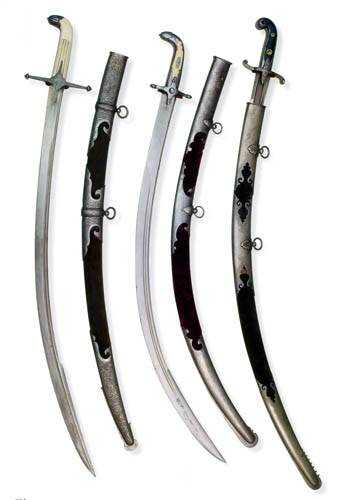

1834 г. Шашки солдатские азиатского образца. Общая длина 1000 мм, длина клинка 880 мм, ширина клинка 34 мм. Шашка офицерская азиатская образца 1834 г. отличалась от солдатской тем, что имела произвольные украшения ручек и ножен. «Шашки свои офицеры… стали обделывать в серебро на кавказский манер, командир полка Безобразов разрешил носить их не на форменной галунной портупее, а на черном кабардинском ремне с серебряным набором… Безобразов… заказал образцовую шашку, которую намеревался отправить государю…» (Потто В. История 44-го драгунского Нижегородского… полка, 1984 г.)





www.knifehelp.net

Чертежи

svt40 26-11-2009 19:34

Чертежи кинжала и шашки нижних чинов кавазких казачьих войк обр. 1904г. лежат на:

http://www.simvolika.org/project07.htm

Чертежи в дюймах, и местами не очень чёткие но в общем хорошего качества.

диверсант 27-11-2009 23:41

Моя тема, спасибо скачал.

svt40 30-11-2009 18:58

Руководство по устранению неисправностей и повреждений в шашках обр. 1927 г.

http://file.qip.ru/file/110229264/2d81ad45/_________1927_.html

Там так-же есть чертежи клинка (очень нечёткий), и фурнитуры.

диверсант 30-11-2009 19:05

Где ?

svt40 30-11-2009 19:27

Меч тип XIV.
Чертеж взят из книги Ewart Oakeshott «Sword in Hand».
Сама книга лежит на http://www.infanata.org/

диверсант 30-11-2009 20:13

Блин да вы жгете, где вы это берете, шашка до 5 числа будет висеть ? Раньше не скачать.

svt40 30-11-2009 23:59

quote:

---

шашка до 5 числа будет висеть ?

---

В принципе должна. В ближайшее время меня в сети не будет. Потом если пропадёт вывешу заново.

Нашёл случайно. На TORRENTS.RU скачал подборку наставлений по стрелковому делу.

http://torrents.ru/forum/viewtopic.php?t=1633242

Там это руководство и было.

диверсант 01-12-2009 10:58

Спасибо

диверсант 09-12-2009 01:11

Не могу скачать (

диверсант 13-12-2009 20:29

Не везет мне что то, а можно просто сюда в виде картинок ? Я там жму сохранить на диск и все больше ничего не происходит

диверсант 16-12-2009 15:47

выкачал через эксплорэр. спасибо

Lomoff 24-12-2009 10:21

Вещь!

svt40 03-01-2010 11:05

Здобнов И.П. «Холодное оружие красной армии 1918-1927гг.»
Чертежей правда нет, зато есть очень хорошие фотографии фурнитуры шашек и кортиков, как уставных так и произвольных. Фотографии в приличном разрешении, некоторые в натуральную величину.

http://file.qip.ru/file/114623722/a62689fe/___.html

диверсант 05-01-2010 15:30

Хорошая книга.

Алексей_Чернигов 31-01-2010 20:13

А скажите , пожалуйста, в какой программке открывать эту книгу?

Барм 31-01-2010 23:51

quote:

---

Originally posted by Алексей_Чернигов:

А скажите , пожалуйста, в какой программке открывать эту книгу?

---

Это формат djvu(дежавю).
У меня стоит stduviewer, оч. удобно, открывает кучку разных форматов, в том числе pdf, можно редактировать, создавать.
Поищите на «djvu» и «дежавю», программ много, в основном бесплатные.Алексей_Чернигов 01-02-2010 12:11

благодарю!

svt40 02-10-2010 17:20

Квасневич В. «Польские сабли».
Есть чертежи карбелы, гусарской сабли и кавалерийской сабли обр. 1921/22гг.

http://ifolder.ru/18650787

svt40 02-07-2011 01:01

Кинжал нижних чинов лейб-гвардии эскадрона Черноморского Казачьего Войска

ЯРЛ 09-08-2011 15:21

quote:

---

Кинжал нижних чинов лейб-гвардии эскадрона Черноморского Казачьего Войска

---

А зачем у него ручка чуть вниз отогнута?диверсант 10-08-2011 19:06

старые мастера утверждали что это для удобства при ношении в повседневной жизни, плюс это короткие кинжалы и имея такую рукоять колющий удар получится очень сильным и быстрым.

ЯРЛ 10-08-2011 19:47

А как кинжал с изогнутой рукояткой должен торчать из руки? При горизонтальном положении кулака на уровни груди — изгиб в верх или вниз?

диверсант 10-08-2011 20:41

головка рукояти лежит практически в ладони, как в ножнах лежит так и берите, изгиб на себя получится.

ЯРЛ 11-08-2011 08:31

В ножны можно поместить по разному. Изгибом рукоятки к телу, или изгибом от себя. Колющий удар кинжалом от груди (от сердца) вообще самый быстрый из колющих ударов. Но из двух вариантов быстрей если ладонь чуть закрыта, тогда изгиб вверх. Если ладони чуть открыта изгиб вниз. С уважением.

диверсант 11-08-2011 09:18

ну видно же на картинке что при ношении рукоять к себе лежит.

guns.allzip.org

Шашка казачья нижних чинов, образца 1904 года. История создания и чертежи для изготовления

Шашка казачья нижних чинов, образца 1904 года. История создания и чертежи для изготовления

У шашки казачьей нижних чинов образца 1904 года клинок стальной, незначительной кривизны, однолезвийный, с двумя узкими доликами у обуха. Боевой конец двулезвийный. Характерным признаком таких клинков была нанесённая травлением аббревиатура, на внутренней стороне клинка «ККВ» (Кубанское казачье войско) или «ТКВ» (Терское казачье войско), на внешней стороне клинка «ЗОФ» (Златоустовская оружейная фабрика) и год выпуска. Были распространены также произвольные клинки. Эфес состоит только из рукояти с раздвоенной головкой. Рукоять образованна двумя роговыми или деревянными щёчками, скрепленными с хвостовиком клинка тремя заклёпками. Иногда на головке рукояти имелась орнаментированная металлическая накладка.

Ножны деревянные, обтянутые кожей. В верхней части ножен раструб, в который утапливалась рукоять до головки. На внутренней стороне верхней части ножен имелась ременная петля, а ниже на ножнах располагалось металлическое кольцо для пасовых ремней портупеи. Были распространены также ножны с орнаментированным металлическим прибором, состоящим из устья, двух гаек и наконечника. На гайках имелись скобы для пасовых ремней портупеи: на верхней с внутренней стороны, на нежней сбоку.

Длина общая около 920 мм, длина клинка около 740 мм, ширина клинка около 35 мм, масса до 1000 г.

Эфес состоит из одной рукояти с раздвоенной головкой. Рукоять образована двумя роговыми или деревянными щечками» Скрепленными с хвостовиком клинка тремя заклепками. Иногда на головке рукояти имелась орнаментированная металлическая накладка.

Шашка была принята на вооружение нижних чинов кавказских казачьих войск, причем шашки подобно типа применялись в этих войсках и раньше. Приказ по военному ведомству № 133 от 1 марта 1904 г. лишь частично регламентировал размеры оружия и его внешний вид.
