Почему враги боятся «Буратино» как огня — Российская газета

Тяжелая огнеметная система «Буратино» — высокоточный инструмент для проведения «хирургических вмешательств» в деятельность боевиков. Свою эффективность она подтвердила в Афганистане и Чечне. При этом огнемет может применяться и для тушения пожаров.

В 80-х годах прошлого века советские химики создали высокоэффективные боеприпасы объемного взрыва. Их демонстрация произвела впечатление на Генеральный штаб. Еще бы — подрыв небольшого термобарического заряда производил эффект ядерного взрыва: как внешне, так и по воздействию на цель. Чудо-оружие стали срочно продвигать в войска. Тульское КБ приборостроения разработало реактивный огнемет для пехоты «Шмель». Для ВВС были созданы объемно-детонирующие бомбы разных калибров, вплоть до полутора тонн. Системы залпового огня получили снаряды с термобарическими боевыми частями, а войска радиационно-химической защиты — тяжелые самоходные огнеметы ТОС-1 «Буратино».

Гибрид гриля и танка

Ходовую часть взяли от танка Т-72, поскольку ТОС предстояло оперативно выдвигаться на передний край и также быстро возвращаться в укрытие после залпа. Взамен башни «Буратино» получил пакет из 30 направляющих для пуска реактивных снарядов калибра 220 миллиметров. Экипаж машины состоит из трех человек. Расстояние до цели определяет лазерный дальномер, баллистический вычислитель рассчитывает угол подъема направляющих. «Буратино» способен вести одиночную стрельбу, пускать ракеты парами или сериями с интервалом в четверть секунды. При необходимости все 30 снарядов можно выпустить за 7,5 секунды.

С десяток лет ТОС-1 была сверхсекретным оружием, хотя успешно воевала в Афганистане. Там же определилась специфика применения самоходных огнеметов — небольшая дальность стрельбы (до 3,5 километров), высокая ее точность и огромная огневая мощь боеприпасов предполагали участие «Буратин» в точечных ударах по укрепленным позициям, откуда противника нельзя выкурить ни артиллерией, ни авианалетом. При этом слабая защита самоходок — их броня прожигалась гранатометом, — заставила огнеметчиков работать под защитой танков и немедленно уходить с передовой после залпа.

Афганский опыт был применен при создании ТОС-1А «Солнцепек». Мощность танкового двигателя повысили до 800 лошадиных сил, что улучшило динамические свойства боевой машины. Количество снарядов уменьшили до 24 и улучшили защиту пакета с направляющими. В Афганистане расчеты оставляли боковые гнезда пустыми, поскольку попадание из того же гранатомета в пакет могло вызвать детонацию мощных боевых частей и неконтролируемый разлет реактивных снарядов.

«Мировая премьера» ТОС состоялась в марте 2000 года при штурме чеченского села Комсомольское. Кадры с работающими по позициям боевиков «Буратино» появились в выпусках новостей по всему миру. Эффекта добавили рассказы пленных боевиков об «огненном аде» в Комсомольском.

— Огневая мощь ТОС «Буратино» стала хорошим подспорьем в проведении операции. Высокая точность и большая эффективность стрельбы этой системы позволили достичь результатов там, где другие огневые средства оказались бессильны, — отметил генерал Геннадий Трошев.

Хуже ядерного взрыва

Небольшая дальность полета снарядов ТОС объясняется тем, что большую часть их объема занимает не двигатель, а боевая часть. Она термобарическая: микрозаряд разрывает над целью оболочку боеприпаса, создавая на большой площади аэрозольное облако из взрывчатого вещества. Одномоментный подрыв облака создает долго не затухающую ударную волну, а высокая температура гарантирует уничтожение всего живого. Плюс «вакуумный эффект», поразивший — во всех смыслах, — боевиков в Комсомольском…

Взрывчатый аэрозоль состоит из жидкости типа пропилнитрата и металлического порошка (например, магния). В снаряде имеется перемешивающее устройство, которое во время полета делает смесь однородной. Скорость детонации облака в несколько раз ниже, чем у обычной взрывчатки (речь, впрочем, о сотых долях секунды), зато взрыв происходит на большой площади, а при разрыве сразу нескольких снарядов ударные волны перекрывают и усиливают друг друга. Особенно эффективен «Буратино» в горной местности — где он и применялся: отражаясь от стен ущелий, ударная волна гуляет еще дольше и бьет сильнее.

Наконец, о «вакууме». Во время взрыва весь кислород в аэрозольном облаке вступает в реакцию. Вслед за скачкообразным повышением атмосферного давления при детонации происходит резкое его снижение — примерно на 160 миллиметров ртутного столба. И если кому-то удалось выжить в адском термобарическом пекле (в блиндаже или подвале, например), то следствием резкого перепада давления является гарантированная мучительная смерть.

«Воздействие взрыва объемно-детонирующего боеприпаса на замкнутые пространства огромно. В точке воспламенения люди просто сгорают дотла. Находящиеся у периметра с большой долей вероятности получают внутренние, и потому невидимые, повреждения — в том числе разрыв барабанных перепонок и разрушение органов внутреннего уха, разрыв легких и других внутренних органов. Возможна также потеря зрения, — отмечено в экспертном докладе ЦРУ . — Ударная волна и перепад давления вызывают минимальные повреждения ткани головного мозга, поэтому пострадавшие после взрыва объемно-детонирующего боеприпаса могут оставаться в сознании, испытывая страдания в течение нескольких секунд или минут, пока не наступает смерть от удушья».

Поджег — погаси

Хорошая проходимость, высокая точность стрельбы и большая мощность заряда тяжелых огнеметов может применяться, как ни странно это звучит, для тушения пожаров в труднодоступных местах. Достаточно заменить термобарическую боевую часть на пламегасящий аэрозоль. Такие разработки ведутся — правда, пока лишь в теории.

rg.ru

«Буратино» на «Солнцепеке» » Военное обозрение

Во время Вьетнамской войны американские оружейники предложили новый тип боеприпаса: бомба распыляла вокруг себя горючую жидкость, а после поджигала ее. Взрывное сгорание жидкости поражало цель не только ударной волной и высокой температурой, но и перепадами давления в области взрыва из-за выгорания воздуха. Новую Fuel Bomb (топливная бомба, в СССР применялись термины «объемно-детонирующий» или «вакуумный боеприпас») сразу же поставили на вооружение и начали поиск вариантов ее применения. И в Америке, и в Советском Союзе началась активная разработка таких боеприпасов: собственно авиационных бомб, артиллерийских снарядов и даже пехотных огнеметов.

Испытание последних показало перспективность применения объемно-детонирующих боевых частей на системах залпового огня. Провести соответствующие изыскания и разработку новой РСЗО, предназначенной именно под вакуумные снаряды, было поручено Омскому КБ транспортного машиностроения.
Сразу же возникла проблема: боевая часть ракеты будет слишком опасной и для экипажа, поэтому, во избежание случайных попаданий и детонации боеприпасов, пакет направляющих было решено бронировать. А броня добавила лишний вес. Пришлось отказаться от идеи с шасси на базе грузовика. Ходовую часть решили делать на базе танка Т-72. Вместо башни на него установили пакет из 30 направляющих для ракет на поворотном основании, внутрь поставили всю нужную аппаратуру, а экипаж сократили до трех человек: командир, механик-водитель и оператор. Так была сделана боевая машина комплекса (БМ, или «объект 634»).

Для подвоза реактивных снарядов и облегчения заряжания на базе грузовика КрАЗ-255Б была изготовлена транспортно-заряжающая машина (ТЗМ) с краном и направляющими для заряжания пакета БМ. В походном положении блок направляющих ТЗМ с ракетами прикрывается броневым коробом.
Испытания нового комплекса, получившего индекс ТОС (тяжелая огнеметная система), начались в 1980-м году.

Ракеты калибра 220 мм произвели фурор – от учебных целей на полигоне не оставалось почти ничего. Этот эффект с лихвой компенсировал относительно небольшую дальность боя, до 3600 метров. Да и броня, оставшаяся от исходного Т-72, солидно повышала живучесть машины на поле боя. Тем не менее в руководстве по боевому применению ТОС-1 рекомендовалось выходить на позицию ведения огня непосредственно перед залпом, под прикрытием танков, быстро отстреливать весь комплект ракет и уходить в укрытие. Эта тактика с успехом была опробована в Афганистане в конце 80-х.

На вооружение ВС СССР после некоторых доработок комплекс пошел под названием ТОС-1, а некие неизвестные острословы почему-то прозвали его «Буратино».

Поскольку дальность ведения огня требовала быстрых и четких действий, а тип боеприпаса обязывал стрелять максимально точно, на БМ был установлен ряд специального оборудования. Оптический прицел для наводки, лазерный дальномер 1Д14 с точностью замера до 10 метров, датчик перекоса машины ПБ2.329.04 и вычислительный комплекс, по показаниям дальномера и датчиков автоматически определяющий необходимый угол возвышения блока направляющих. Возможно и ручное наведение, но оно требует больше времени и лучших навыков экипажа.

Как уже говорилось, в конце 80-х новая система была опробована в Афганистане. В ходе операции «Тайфун» зимой 88-89-х гг. «Буратино», под прикрытием бронетехники, наносили удары по позициям моджахедов с использованием тактики «ударил-убежал». В горных условиях Афганистана эффект вакуумных боеприпасов усиливался благодаря отражению ударных волн от гор. Правда, для пущей безопасности, три крайних «трубы» с каждой стороны пакета оставляли пустыми.

Второй случай боевого применения ТОС-1 был в марте 2000-го, в Чечне, в сражении за село Комсомольское. Тогда о системе узнала широкая общественность, а недобросовестные представители прессы стали распространять о ней недостоверные слухи и легенды.

С конца 90-х в Омском КБ транспортного машиностроения велись работы по усовершенствованию «Буратино». Новая версия комплекса получила название ТОС-1А «Солнцепек». Теперь в составе системы была новая боевая машина БМ-1 (объект 634А) с обновленным составом оборудования и пакетом направляющих на 24 ракеты (3 ряда по 8 штук). Также обновили и ТЗМ, унифицировав ее с БМ-1: кран, направляющие для заряжания и защитный кожух установили на шасси танка Т-72. В состав одного расчета входит две такие машины под названием ТМЗ-Т (объект 563). И, пожалуй, главное нововведение «Солнцепека» — новые реактивные снаряды, позволяющие вести огонь на дальность до 6 километров, сохраняя прежнюю кучность и точность.

В данный момент «Буратино» и «Солнцепек» состоят на вооружении России (оба комплекса) и Казахстана (только ТОС-1А). Общее количество тяжелых огнеметных систем официально не называлось, но по разным подсчетам оно составляет 10-20 штук у России и 3-5 у Казахстана.

topwar.ru

Эволюция «Буратино»: новая броня, новые снаряды, новое шасси

На вооружении российской армии и нескольких зарубежных государств состоят уникальные боевые машины – тяжелые огнеметные системы семейства ТОС-1. Эта техника представляет собой особый вариант реактивной системы залпового огня, применяющей боеприпас с термобарической боевой частью. Одновременный залп несколькими десятками ракет с подобным оснащением способен уничтожить живую силу и технику противника на большой площади, что неоднократно подтверждалось на практике. При этом развитие подобной военной техники продолжается. Уже существуют и эксплуатируются две модификации ТОС-1, а в скором будущем на вооружение должна будет поступить следующая версия.

История целого семейства тяжелых огнеметных систем восходит к началу семидесятых годов, когда советская промышленность получила указание проработать возможность создания новых типов техники. К этому времени были разработаны и проверены несколько новых РСЗО, и логичным продолжением этого виделось создание тяжелой системы подобного класса. При этом тяжелая РСЗО должна была использовать боеприпасы с зажигательными боевыми частями или зарядами объемного взрыва.

Тяжелая огнеметная система ТОС-1 «Буратино» в Афганистане, 1988-89 годы.

Проектирование первого образца будущего семейства стартовало в 1971 году и продолжалось до конца десятилетия. Головным исполнителем работ стало омское Конструкторское бюро транспортного машиностроения. Разработку пусковой установки для реактивных снарядов и сопутствующего оборудования поручили Специальному конструкторскому бюро Пермского машиностроительного завода. Боеприпасы новых типов должно было разработать Государственное научно-производственное предприятие «Сплав».

Первый «Буратино»

С определенного времени перспективный комплекс залпового огня с зажигательными и термобарическими боеприпасами стали обозначать как тяжелую огнеметную систему. В соответствии с этим, впоследствии первый образец такой техники под рабочим обозначением «Объект 634» назвали ТОС-1, шифр «Буратино». Необычный образец техники через несколько десятилетий прославился именно под этими названиями.

Расчеты показывали, что дальность стрельбы новыми снарядами высокого могущества не будет превышать нескольких километров, и потому боевая машина нуждается в серьезной защите. По этой причине основой для «Объекта 634» стало шасси основного боевого танка Т-72 с комбинированной противоснарядной броней на лобовой проекции. Для использования в новом проекте с шасси удалили ряд «танковых» агрегатов, а также оснастили некоторыми новыми устройствами. Пожалуй, наиболее заметным нововведением в области шасси стала пара гидравлических домкратов в корме.

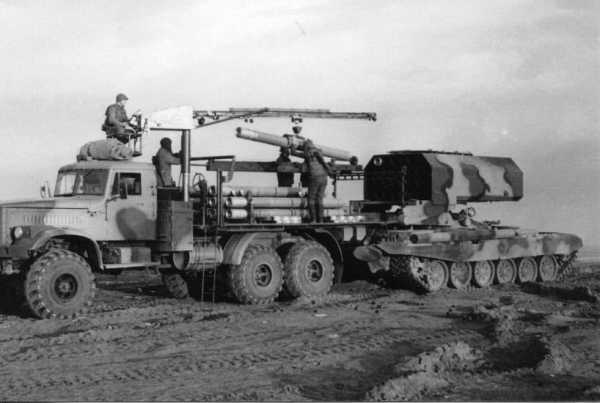

ТОС-1 и старая транспортно-заряжающая машина на автомобильном шасси.

СКБ ПМЗ разработало новую пусковую установку, предназначенную для работы с перспективными реактивными снарядами. На погоне корпуса предлагалось размещать поворотную платформу с выносными кронштейнами, на которых закреплялись цапфы пакета направляющих. Пусковая установка получила собственные приводы наведения, управляемые с рабочих мест экипажа. При помощи дистанционного управления наводчик может управлять поворотом всей установки и наклоном пакета направляющих.

Проект ТОС-1 предусматривал использование пусковой установки с 30 трубами-направляющими. Трубы располагались в четыре горизонтальных ряда. При этом три нижних ряда включали по восемь труб, а верхний отличался меньшей шириной и состоял только из шести. Пакет из направляющих со всех сторон защитили броневым кожухом. Его передняя и задняя стенки снимались перед стрельбой или перезарядкой.

Экипаж «Буратино» состоял из трех человек – водителя, командира и наводчика. Все они располагались внутри корпуса, ниже уровня крыши. Оборудование рабочих мест командира и наводчика обеспечивало наблюдение, поиск целей и последующую наводку оружия. Для ТОС-1 пришлось разработать новую систему управления огнем, учитывающую особенности имеющегося оружия.

Согласно проекту, тяжелая огнеметная система должна была использовать неуправляемый реактивный снаряд МО.1.01.04. Это изделие имело трубчатый корпус без выраженного головного обтекателя; в хвостовой части находились раскладываемые в полете стабилизаторы. Общая длина ракеты – 3,72 м, диаметр – 220 мм. Стартовая масса – 175 кг. Более половины длины корпуса отдавалось под боевую часть массой 73 кг. Снаряд может комплектоваться жидкой термобарической смесью с разрывным зарядом и воспламенителем либо дымозажигательным составом. Оставшиеся объемы корпуса предназначались для твердотопливного ракетного двигателя.

Модернизированная система типа ТОС-1А «Солнцепек».

Снаряд МО.1.01.04 отличался неоднозначными летными данными, что привело к некоторому сокращению огневых характеристик. С его помощью можно атаковать цели на дальностях не менее 400 м и не более 3,6 км. Дальность стрельбы изменяется путем подъема пусковой установки на требуемый угол возвышения. Данные подобного рода вырабатываются системой управления огнем.

Для работы с «Объектом 634» была создана специальная транспортно-заряжающая машина. На серийном автомобильном шасси КРАЗ-255Б монтировались устройства для хранения и перевозки 30 ракет, а также крановое оборудование для их перегрузки на пусковую установку. Расчет ТЗМ – 3 человека. При совместной работе двух экипажей на полную перезарядку ТОС-1 по нормативам отводилось 30 минут.

На рубеже семидесятых и восьмидесятых годов новый образец военной техники прошел все необходимые испытания и получил рекомендацию к принятию на вооружение. В 1980-м вышел соответствующий приказ. Впрочем, массовое серийное производство не началось по ряду причин. В течение длительного времени армия располагала всего несколькими боевыми и транспортно-заряжающими машинами.

В декабре 1988 года пара имевшихся ТОС-1 отправилась в Афганистан для участия в операции «Тайфун». Подобные проверки в условиях реального конфликта завершились успехом. «Буратино» показали высокую эффективность огня по целям в горных условиях. Известно, что при некоторых стрельбах наблюдались неожиданные эффекты: ударные волны от взрывов разных ракет отражались от местности и усиливали друг друга.

«Солнцепек» и элементы его системы управления огнем.

По результатам боевой работы в Афганистане система ТОС-1 вновь была рекомендована к принятию на вооружение. Только после этого армии удалось найти возможность закупить небольшую партию техники. По разным данным, в течение нескольких лет советская, а затем российская армия получила лишь десяток боевых машин. Эта техника эксплуатируется частями войск РХБЗ.

В 1999 году – через два десятилетия после появления – тяжелую огнеметную систему ТОС-1 впервые представили публике. Через несколько месяцев, весной 2000 года, общественность впервые узнала о боевой работе подобных образцов. Тогда реактивную артиллерию пришлось применить во время боевых действий в Чечне. Вновь была показана высокая эффективность огня.

Улучшенный «Солнцепек»

При всех своих положительных чертах, ТОС-1 не была лишена недостатков. В конце девяностых и начале двухтысячных годов пожелания эксплуатанта были реализованы в проекте модернизации под названием ТОС-1А «Солнцепек». В ходе работ над этим проектом те или иные изменения были внесены в конструкцию всех элементов комплекса. Более того, один из них был кардинально переработан.

ТОС-1А, вид сзади.

В ходе испытаний и реальной эксплуатации неоднократно высказывалась критика в отношении имеющегося пакета направляющих с 30 трубами. Его защита считалась недостаточной, что могло привести к самым страшным последствиям. К счастью, за все время эксплуатации техники не было ни одного случая поражения направляющих и ракет с последующим пожаром. Тем не менее, такие требования заказчика были учтены при создании боевой машины «Объект 634Б» (БМ-1).

От базового образца БМ-1 отличается, в первую очередь, иным пакетом направляющих. Теперь машина несет только три ряда пусковых направляющих, по восемь в каждом. При этом трубы располагаются внутри броневого кожуха с повышенным уровнем защиты. Ценой незначительного сокращения огневой мощи удалось резко повысить живучесть на поле боя.

Была проведена модернизация существующего реактивного снаряда. Обновленное изделие МО.1.01.04М получило улучшенный реактивный двигатель, благодаря которому дальность полета увеличилась до 6 км. Благодаря появлению нового снаряда ТОС-1А может вести огонь по цели из-за пределов зоны досягаемости части сухопутных вооружений противника. В частности, теперь комплексу не угрожают танки существующих типов.

Транспортно-заряжающая машина ТЗМ-Т / «Объект 563».

Имеющаяся транспортно-заряжающая машина на базе колесного автомобиля не в полной мере отвечала требованиям, и потому ее решили заменить. В состав «Солнцепека» входит новая машина ТЗМ-Т («Объект 563»), построенная на шасси танка Т-72. На специальных грузовых устройствах с броневой защитой она перевозит 24 неуправляемые ракеты. Кроме того, ТЗМ-Т оснащена собственным подъемным краном, облегчающим работу расчета. Унификация по шасси заметным образом упрощает совместную эксплуатацию двух машин комплекса.

Российская армия, уже имевшая некоторое количество систем ТОС-1, приобрела небольшую партию более новых ТОС-1А. Также подобной техникой заинтересовались зарубежные страны; первым иностранным заказчиком стал Казахстан. Позже появились заказы от Ирака, Сирии и Азербайджана. Следует отметить, что все зарубежные заказчики, за исключением Казахстана, уже успели опробовать «Солнцепек» в бою в тех или иных условиях. В частности, с помощью «Солнцепеков» иракская и сирийская армия неоднократно атаковали объекты террористов.

Колесная «Тосочка»

Примерно год назад представители предприятия «Сплав» объявили о скором появлении новой тяжелой огнеметной системы, являющейся дальнейшим развитием существующих «Буратино» и «Солнцепека». Очередная разработка такого рода получила забавное и легкомысленное рабочее название – «Тосочка». На тот момент перспективный комплекс еще не был готов для демонстрации широкой общественности, но его разработчики уже огласили некоторые подробности технического и иного характера.

Главным нововведением проекта «Тосочка» станет колесное шасси. Существующие образцы основываются на гусеничных танковых шасси, что может ограничивать их мобильность. Предполагается, что колесная огнеметная система сможет быстрее выдвигаться на указанные позиции, используя существующие автомобильные дороги. Впрочем, разработчики проекта пока не уточняли тип шасси для новой огнеметной системы. От существующих образцов «Тосочка» также будет отличаться сниженным уровнем защиты, что должно сказаться на особенностях боевого применения. Эту систему придется использовать преимущественно на закрытых огневых позициях.

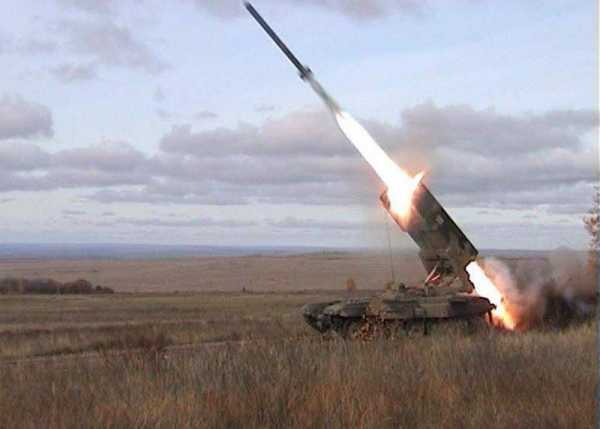

«Солнцепек» ведет огонь.

Уже в прошлом году стало известно, что в новой Госпрограмме вооружений, рассчитанной на 2018-2025 годы, предусматривается закупка определенного количества перспективных тяжелых огнеметных систем. Чуть позже, в январе этого года, было объявлено о начале сборки опытного образца системы «Тосочка». Ориентировочно в 2020 году такую технику планируется передать на опытную войсковую эксплуатацию. Через несколько лет после этого армия сможет получить серийные образцы.

К сожалению, российская оборонная промышленность пока лишь рассказывает о своей новой разработке, но не торопится показать ее. Однако в конце мая было объявлено, что в ближайшем будущем будут представлены сразу несколько перспективных образцов реактивной артиллерии. Одной из «премьер» станет тяжелая огнеметная система «Тосочка». Вероятно, первый показ опытной боевой машины снимет массу вопросов, а также приведет к появлению других.

Развитие продолжается

Идея специализированной реактивной системы залпового огня, использующей снаряды с термобарической боевой частью, появилась еще в начале семидесятых годов, но, похоже, до сих пор остается актуальной. Для реализации этой идеи в нашей стране уже были созданы два варианта специализированных боевых машин, рассчитанных для применения особых реактивных снарядов. Кроме того, ведутся опытно-конструкторские работы по созданию нового образца такого рода.

Подрыв неуправляемых ракет у цели.

Нетрудно заметить, какие изменения претерпевал облик отечественных тяжелых огнеметных систем в ходе модернизации. Так, изначально ТОС-1 «Буратино» могла работать в одних боевых порядках с танками и атаковать противника на переднем крае. Первая переработка в рамках проекта ТОС-1А «Солнцепек» сохраняла все эти черты, но предусматривала улучшение характеристик защиты и унификацию основных элементов комплекса. Последний на данный момент проект под названием «Тосочка» предлагает повышение мобильности огнеметной системы за счет использования принципиально нового шасси.

Располагая системами типа «Солнцепек» и «Тосочка», армия может эффективно решать разные боевые задачи, выполнение которых прямо зависит от характеристик техники. В одних ситуациях более удобным и эффективным инструментом окажется ТОС-1А, тогда как в иных условиях выгоднее будет использовать «Тосочку». Подобная гибкость применения позволит лучше реализовывать весь боевой потенциал тяжелых огнеметных систем.

На вооружении российской армии состоят реактивные системы залпового огня нескольких типов, в том числе уникальные образцы, использующие термобарические боеприпасы. Несмотря на свой солидный возраст и специфические боевые задачи, такая техника остается в строю и находит применение в реальных конфликтах. Более того, лежащая в ее основе концепция получает развитие и открывает для армии новые горизонты.

/Кирилл Рябов, topwar.ru/

army-news.ru

ТОС-1 «БУРАТИНО»/ ТОС-1А «СОЛНЦЕПЕК». Боевые машины мира, 2014 № 22 ТОС-1 «Буратино»/ ТОС-1А «Солнцепек»

ТОС-1 «БУРАТИНО»/ ТОС-1А «СОЛНЦЕПЕК»

Реактивная система залпового огня (РСЗО) ТОС-1 предназначена для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОС-1 ((БУРАТИНО»

БОЕВАЯ МАССА, т: 46.

ЭКИПАЖ, чел.: 3.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 6860, ширина – 3460, высота – 2600, клиренс – 470.

КАЛИБР, мм: 220.

ДЛИНА СТВОЛА, мм: 5000.

СКОРОСТЬ МАКС., км/ч: 65.

ЗАПАС ХОДА, км: 550.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ : угол подъема, град. – 30; ширина рва, м – 2,8; высота стенки, м – 0,85; глубина брода, м -1,8.

В начале 1970-х годов возникла идея разработки тяжелой огнеметной системы залпового огня с боевыми частями, наполненными термобарическими (зажигательными) смесями. Толчком к разработке послужили события на острове Даманский. Система предназначалась для вооружения войск радиационной и химической защиты.

ПРОЕКТ И СОЗДАНИЕ ТОС-1

Комплекс разрабатывался в период с 1971 по 1979 год. Неуправляемый реактивный снаряд (НУРС) проектировало тульское ГНПП «Сплав». Комплекс включал в себя боевую машину РСЗО- пусковую установку (БМ) с пакетом из 30 направляющих на шасси танка Т-72 и транспортно- заряжающую машину (ТЗМ) на шасси автомобиля КрАЗ-255Б. При разработке и испытаниях БМ имела обозначение «объект 634». Первые опытные образцы БМ на шасси Т-72 были изготовлены в Омске в 1978-1979 годах. В 1980 году комплекс успешно прошел государственные испытания и был рекомендован для принятия на вооружение Вооруженных сил Советского Союза. Однако этого не произошло.

В период с декабря 1988 по февраль 1989 года две машины ТОС-1 «Буратино» (1978 и 1980 годов выпуска) принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (в ходе операции «Тайфун»), После войсковых испытаний в условиях ведения боевых действий в Афганистане тяжелую огнеметную систему ТОС-1 «Буратино» вновь рекомендовали к принятию на вооружение Советской армии.

КОНТЕКСТ ЕДИНСТВЕННЫЕ В МИРЕ

Тяжелыми огнеметными системами не обладает ни одна армия мира, кроме Вооруженных сил Российской Федерации. Резкий рывок в развитии российского зажигательного оружия связан с появлением 220-мм реактивной системы залпового огня «Ураган». Вслед за «Ураганом» были разработаны и приняты на вооружение реактивный пехотный огнемет РПО-А «Шмель», объемно-детонирующая авиабомба ОДАБ-500 и тяжелая огнеметная система (ТОС).

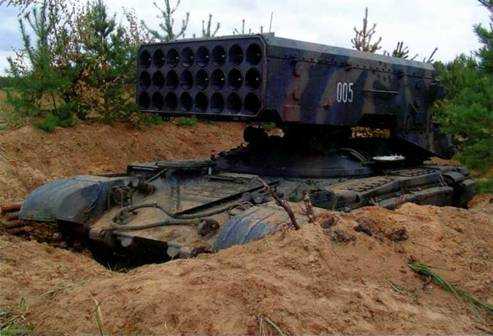

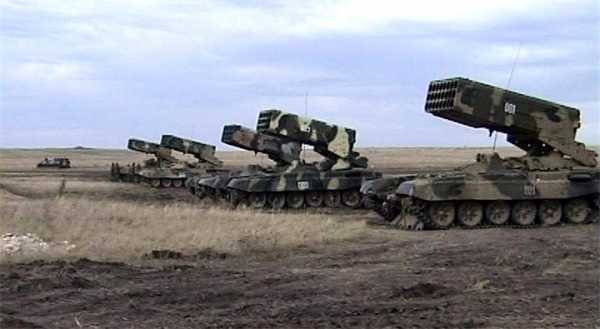

TOC- 1А на огневой позиции.

БАЗОВАЯ КОНСТРУКЦИЯ

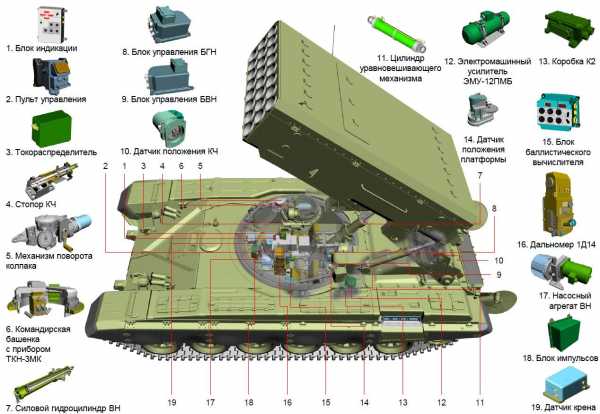

В состав системы ТОС-1 входят боевая машина, неуправляемые реактивные снаряды и транспортно- заряжающая машина. Боевая машина представляет собой подвижную пусковую установку в виде пакета из 30 труб-направляющих 220-мм калибра, размещенную на шасси танка Т-72. БМ управляет экипаж из трех человек. Высокая точность наведения ракет на цель достигается (без выхода экипажа из машины) за счет силовых следящих приводов наведения и системы управления огнем (прицел, лазерный дальномер, баллистический вычислитель, датчик крена). Огонь по целям боевая машина может вести одиночными и парными выстрелами, а также залповым пуском всех ракет (по времени залп укладывается в 15 секунд). БМ на марше развивает скорость до 65 км/ч, для подводного вождения она не приспособлена. Транспортно- заряжающая машина служит для транспортировки, заряжания пусковой установки НУРСами и разряжания. Комплект погрузочно- разгрузочных устройств размещен на гусеничной, однотипной с БМ базе. Неуправляемый ракетный снаряд – это 220-мм ракета массой 175 кг с 24-30-кг боевой частью (БЧ). Неуправляемая ракета состоит из головной части с наполнителем (зажигательным или термобарическим составом), взрывателя и твердотопливного реактивного двигателя. БЧ может быть термобарического или зажигательного действия. Масса огнесмеси в одном снаряде – 45-50 кг. В зависимости от модификации НУРСов поражение целей осуществляется в зоне 400-3500 метров. Крутая траектория полета снарядов к цели потребовала точного учета условий стрельбы и создания специальной системы управления огнем.

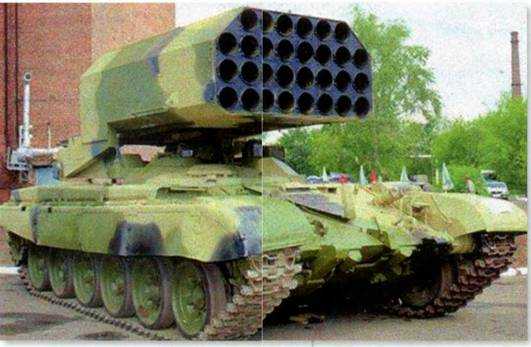

ТОС-1 «Буратино» на выставке в Омске.

Опытные образцы ТОС-1 в Афганистане. 1989 год.

Она включает оптический прицел, лазерный дальномер, датчик крена и электронный баллистический вычислитель. С помощью лазерного дальномера расстояния до цели определяются с точностью до 10 метров. Эти данные автоматически вводятся в баллистический вычислитель, рассчитывающий необходимый угол возвышения пусковой установки. Угол крена пакета направляющих фиксируется автоматическим датчиком и также автоматически учитывается вычислителем. Время схода реактивных снарядов при стрельбе полным залпом не превышает 15 секунд. ТЗМ предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки. ТЗМ выполнена на шасси грузового автомобиля повышенной проходимости и имеет погрузочно-разгрузочное устройство. Последние образцы ТЗМ выполнены на шасси танка Т-72.

ОСНОВНЫЕ СВЕДЕНИЯ

Заказчик: Советская армия

Вид: тяжелая огнеметная система

Разработчик: Омское КБТМ, ГНПП «Сплав», Специальное конструкторское бюро (СКБ) Пермского машиностроительного завода им. В. И. Ленина (ныне ОАО «Мотовилихинские заводы»)

Производитель: Омский завод транспортного машиностроения

Годы эксплуатации: с 1980

БОЕВОЕ ПРИМЕНЕНИЕ ТОС-1

Как уже упоминалось выше, боевое крещение ТОС-1 получила в Афганистане. В ходе боевой работы огневые позиции, как правило, использовались только по одному разу, а время пребывания БМ на них было минимальным. Боевые машины, каждая под защитой трех-четырех танков, наносили огневой удар и сразу отходили в укрытие, чтобы уйти из-под огня гранатометов и артиллерии противника. Пакеты НУРСов заряжались не полностью: по три направляющих по бортам оставались пустыми. Действие термобарических боеприпасов по целям в горах оказалось очень эффективным, этому способствовало наложение воздушных ударных волн за счет многократного отражения от окружающих скал.

В марте 2000 года ТОС-1 «Буратино» была задействована в бою за село Комсомольское в ходе антитеррористической операции на территории Чеченской республики. По отзывам участников боя, огневая мощь системы и ее высокая точность стрельбы обеспечивали решение поставленных задач там, где другие огневые средства оказались бессильны.

В настоящее время ТОС входят в состав Войск радиационной, химической и биологической защиты (РХБЗ) Вооруженных сил Российской Федерации. Широкая публика узнала о существовании отечественных тяжелых огнеметных систем в 1999 году. На Международной выставке военной техники, технологий и вооружения сухопутных войск в Омске боевую машину ТОС впервые выставили на всеобщее обозрение.

Стреляет «Солнцепек».

ТОС-1А «СОЛНЦЕПЕК»

Тяжелая огнеметная система ТОС-1А «Солнцепек» со снарядами с увеличенной дальностью полета была принята на вооружение российской армии 4 апреля 2001 года. Состоит на вооружении Войск радиационной, химической и биологической защиты (РХБЗ). В 2006 году на Шиловском полигоне Сибирского военного округа ТОС-1А участвовала в тактических антитеррористических учениях с боевыми стрельбами. Была представлена на VIII Международной выставке военной техники, технологий и вооружения сухопутных войск «ВТТВ-Омск-2009». В отличие от ТОС-1, на ТОС-1А количество труб- направляющих уменьшено с 30 до 24 штук.

Система ТОС-1А «Солнцепек» на Тверской улице в Москве перед репетицией Парада победы. 2010 год.

Транспортно-заряжающая машина ТЗМ-Т выполнена на базе основного танка Т-72. А главное, в боекомплект ТОС-1А «Солнцепек» введена новая ракета, масса боевой части которой на 17 кг больше, чем у «Буратино». Кроме того, у ракеты новый двигатель, благодаря чему дальность полета возросла до 6000 метров. Изменен и состав термобарической смеси.

В целом мощность комплекса повысилась на 15-20 %. Пакет направляющих смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибра 7,62 мм с расстояния не менее 620 метров. Наведение качающейся части ПУ на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами с использованием лазерного дальномера и баллистического вычислителя. В зависимости от обстановки, огонь по целям может производиться одиночными и парными выстрелами из двух стволов. Управление пусками НУРС – автоматическое, темп схода НУРС – 0,5 секунды. Длительность полного залпа при парных пусках – 6 секунд, при одиночных пусках – 12 секунд. Время готовности к открытию огня по видимой цели с момента остановки боевой машины – 90 секунд. Силовой привод наведения пусковой установки в горизонтальной плоскости – электромеханический, в вертикальной плоскости – электрогидравлический. Для обеспечения точности стрельбы БМ-1 оснащена аутригерами и гидрофрикционными стопорами (ГФС). Управление аутригерами и ГФС – дистанционное, электрогидравлическое. Маскировка БМ-1 обеспечивается четырьмя пусковыми установками системы пуска дымовых гранат 902Г с дальностью стрельбы до 100 метров и термической дымовой аппаратурой, создающей дымовую непросматриваемую завесу длиной 250-400 метров.

В настоящее время ТОС-1А предлагается на экспорт, в 2008 году был утвержден рекламный паспорт системы. Находится на вооружении российской армии, армий Республики Казахстан и Республики Азербайджан.

Система ТОС-1А состоит из боевой машины, неуправляемых реактивных снарядов и транспортно- заряжающей машины.

ОСНОВНЫЕ ДАННЫЕ

¦ 1971 Г. – начало разработки

¦ 1980 Г. – начало полигонных и войсковых испытаний

¦ 1999 г. – первая демонстрация общественности

¦ 2001 Г. – начало производства системы ТОС-1А

ТЯЖЕЛАЯ ОГНЕМЕТНАЯ СИСТЕМА ТОС -1А «СОЛНЦЕПЕК»

Тяжелая огнеметная система ТОС-1А «Солнцепек». Парад в честь празднования 65-летия победы в Великой Отечественной войне, Москва, 9 мая 2010 года. Тяжелая огнеметная система ТОС-1А «Солнцепек» является модернизированным вариантом системы ТОС-1 «Буратино». Количество направляющих сокращено с 30 до 24, за счет чего стало возможным защитить пакет направляющих броней. Калибр неуправляемых ракет не изменился, но они стали оснащаться более мощными боевыми частями.

1 Пакет направляющих. Смонтирован в бронированной качающейся части, которая обеспечивает защиту боекомплекта от бронебойной пули Б-32 калибра 7,62 мм с расстояния не менее 620 м.

2 Поворотная платформа. Высокая точность – наведения ракет на цель достигается за счет силовых следящих приводов наведения и системы управления огнем.

3 Бортовой экран. Бортовые – резинотканевые экраны предназначены для защиты бортов от кумулятивных средств поражения. Экраны шарнирно закреплены на планках, крепящихся к надгусеничной полке.

4 Гусеница. На ТОС-1А используются гусеницы с резинометаллическим шарниром (РМШ), состоящие из 96 траков каждая.

5 Гидравлический домкрат. – Гидравлические домкраты предназначены для вывешивания боевой машины в боевом положении.

military.wikireading.ru

Новые ракеты для ТОС «Буратино» и «Солнцепек»

Министерство обороны России провело успешные испытания новой термобарической ракеты для тяжелых огнеметных систем ТОС-1 «Буратино» и ТОС-1А «Солнцепек». Испытания, признанные успешными, состоялись на полигоне Прудбой Южного военного округа. Их проводила бригада радиационно-химической и биологической защиты. Новые ракеты способны поражать цели на два километра большей дальности, а их применение на установках ТОС-1 не требует модернизации системы.

• Испытанная ракета, хотя и может применяться ТОС-1, предназначена преимущественно для использования на новых огнеметных системах «Солнцепек». По словам Геннадия Денежкина, главного конструктора ГНПП «Сплав», одного из разработчиков «Буратино», ракета для ТОС-1А имеет увеличенную массу и дальность полета. По этой причине пусковая установка ТОС-1А уменьшена по сравнению с ТОС-1 на шесть ракет. Если «Буратино» способен нести 30 ракет, то «Солнцепек» — 24.

Масса боевой части новой ракеты составляет 90 килограммов, на 17 килограммов больше, чем у ракет для «Буратино». В ней используется и термобарическая смесь нового состава. Ракета также получила новую силовую установку. По словам Денежкина, дальность полета ракеты для ТОС-1А составляет шесть километров, а общая мощность комплекса на 15-20 процентов выше, чем у ТОС-1. В настоящее время системы ТОС-1А размещаются на платформах танков Т-72 и Т-90, а в перспективе их будут ставить на «Армату».

• В конце марта стало известно, что Министерство обороны России не включило закупку новых ТОС-1А «Солнцепёк» в гособоронзаказ на 2012 год, заключив лишь контракт на поставку транспортно-заряжающей машины для системы. Однако двумя месяцами ранее представитель Сухопутных войск России подполковник Сергей Власов рассказал, что системы «Солнцепек» будут приняты на вооружение в течение 2012 года и войдут в состав Войск радиационной, химической и биологической защиты.

• ТОС-1А «Солнцепек» создана на базе «Буратино». В состав комплекса входит боевая машина БМ-1, имеющая 24 направляющих для зажигательных и термобарических ракет калибра 220 миллиметров. Кроме того, в состав ТОС-1А входит транспортно-заряжающая машина ТЗМ-Т. «Солнцепек» способен поражать объекты противника на дальностях от 3,6 до 6 километров (в зависимости от типа ракет), а площадь поражения составляет от тысячи до двух тысяч квадратных метров. Первые ТОС-1А были поставлены в войска в 2011 году.

/По материалам lenta.ru/

army-news.ru

ТОС-1 «Буратино» и ТОС-1А «Солнцепёк». История модернизации и применения.

red_militaryОригинал взят у nampuom_pycu в ТОС-1 «Буратино» и ТОС-1А «Солнцепёк». История модернизации и применения.
       В 1970–1980-х годах в разгар «гонки вооружений» в США и СССР началась активная разработка «объёмно-детонирующих» боеприпасов: авиационных бомб, артиллерийских снарядов и даже пехотных огнемётов.
       Существующие ныне во многих армиях мира огнемёты работают по одной схеме – под давлением выстреливается струя горючей смеси и поджигается. В СССР пошли другим путём – зажигательные смеси помещались в капсулы и выстреливались из гранатомётов (такие ручные гранатомёты-огнемёты получили название «Шмель»).
       Испытание последних показало перспективность применения объёмно-детонирующих боевых частей на системах залпового огня. Провести соответствующие изыскания и разработку новой РСЗО, предназначенной именно под вакуумные снаряды, было поручено Омскому КБ транспортного машиностроения.
       В 1970-е была создана реактивная система залпового огня, стрелявшая 220-мм ракетами «с объёмно-детонирующей зажигательной смесью». Каждая ракета содержала 100 кг такой смеси.
       При подрыве боевой части в определенном радиусе температура достигала 3000 градусов. Сгорало всё живое и неживое. Помимо этого возникал эффект так называемой «вакуумной бомбы» из-за выжигания воздуха. Уцелеть пехоте противника в «адском» пламени и мгновенных перепадах давления было невозможно.

       Поскольку дальность ведения огня требовала быстрых и чётких действий, а тип боеприпаса обязывал стрелять максимально точно, на БМ был установлен ряд специального оборудования: оптический прицел для наводки, лазерный дальномер 1Д14 с точностью замера до 10 метров, датчик перекоса машины ПБ2.329.04 и вычислительный комплекс, по показаниям дальномера и датчиков автоматически определяющий необходимый угол возвышения блока направляющих. Возможно и ручное наведение, но оно требует больше времени и лучших навыков экипажа.
       Для подвоза реактивных снарядов и облегчения заряжания была создана транспортно-заряжающая машина (ТЗМ) с краном и направляющими для заряжания пакета БМ. Первоначально, ТЗМ была на шасси грузовика КрАЗ-255Б.
       Сразу же возникла проблема: боевая часть ракеты будет слишком опасной и для экипажа, поэтому, во избежание случайных попаданий и детонации боеприпасов, пакет направляющих было решено бронировать. А броня добавила лишний вес. Пришлось отказаться от идеи с шасси на базе грузовика. Ходовую часть решили делать на базе танка Т-72. Вместо башни на него установили пакет из 30 направляющих для ракет на поворотном основании, внутрь поставили всю нужную аппаратуру. Экипаж составлял три человека: командир, механик-водитель и оператор. Так была создана боевая машина комплекса (БМ, или «объект 634»).

       На вооружение ВС СССР после некоторых доработок комплекс пошел под названием ТОС-1 «Буратино», из-за характерных «остроносых» обтекателей-детонаторов головной части боеприпасов.

       Ракеты калибра 220 мм произвели фурор – от учебных целей на полигоне не оставалось почти ничего. Этот эффект с лихвой компенсировал относительно небольшую дальность боя, до 3600 метров.
       В походном положении блок направляющих ТЗМ с ракетами прикрывается броневым коробом. Испытания нового комплекса, получившего индекс ТОС (тяжёлая огнеметная система), начались в 1980-м году.
       В конце 80-х новая система была опробована в Афганистане.
       Установлена она была на шасси танка Т-72, дальность её стрельбы – до 4,5 км. Броня, оставшаяся от исходного Т-72, солидно повышала живучесть машины на поле боя. Тем не менее в руководстве по боевому применению ТОС-1 рекомендовалось выходить на позицию ведения огня непосредственно перед залпом, под прикрытием танков, быстро отстреливать весь комплект ракет и уходить в укрытие. Для безопасности, три крайних ствола с каждой стороны пакета оставляли пустыми. Применять установку предполагалось на переднем крае. В период с декабря 1988 года по февраль 1989 года две машины «Буратино» (1978 и 1980 годов выпуска) принимали участие в боевых действиях в Чарикарской долине и на Южном Саланге (в ходе операции «Тайфун»). Впервые её применили для уничтожения пещер и бункеров, в которых скрывались моджахеды. Применение «Буратино» в Афганистане произвело ужасающее впечатление на душманов. Те, кто видел море огня даже на расстоянии, забыть этого уже не могли. «Буратино», под прикрытием бронетехники, наносили удары по позициям моджахедов с использованием тактики «ударил-ушёл». В горных условиях Афганистана эффект вакуумных боеприпасов усиливался благодаря отражению ударных волн от гор.
       Второй случай боевого применения ТОС-1 был в марте 2000-го, в Чечне, в сражении за село Комсомольское. Тогда о системе узнала широкая общественность, а недобросовестные представители прессы стали распространять о ней недостоверные слухи и легенды.
       На выставке «Буратино» впервые показали лишь в 2001 г.

       С конца 90-х в Омском КБ транспортного машиностроения велись работы по усовершенствованию «Буратино».
       В 2001 г. был создан облегчённый и более совершенный вариант огнемёта – ТОС-1А «Солнцепёк», в том числе на базе танка Т-90.

       ТОС-1А «Солнцепёк» оснащён центральным блоком управления и навигации, спутниковыми навигационными системами L-1 и L-2, инерциально-измерительным блоком, лазерным целеуказателем, доплеровскими измерителями скорости, устройством отображения с интерфейсом гирокомпаса, гирокурсоуказателя и навигатора.

       Так как у предыдущей ТОС-1 «Буратино» в боевых условиях оставляли пустыми 6 ракетных стволов (по 3 с каждой стороны), на ТОС-1А «Солнцепёк» установлено меньшее количество ракетных стволов – 24 вместо 30. Он отличается улучшенной системой управления огнём, усиленной броневой защищённостью и новыми боеприпасами. Дальность стрельбы повысилась до 6 км, сохраняя прежнюю кучность и точность, а радиус поражения каждой ракеты вырос.

       Теперь в составе системы была новая боевая машина БМ-1 (объект 634А) с обновленным составом оборудования и пакетом направляющих на 24 ракеты (3 ряда по 8 штук).

       Также обновили и ТЗМ, унифицировав ее с БМ-1: кран, направляющие для заряжания и защитный кожух установили на шасси танка Т-72. В состав одного расчета входит две такие машины под названием ТМЗ-Т (объект 563).

       В настоящее время на вооружении войск радиационной, химической и биологической защиты России состоят оба типа комплексов – ТОС-1 «Буратино» и ТОС-1А «Солнцепек».
       ТОС-1А «Солнцепёк» со снарядами с увеличенной дальностью полёта принят на вооружение российской армии 4 апреля 2001 года. С 2008 года разрешён экспорт системы. Тяжёлый огнемёт закупили армии Казахстана (контракт заключён в 2010 году, 3 единицы БМ-1 поставлены из России в 2011 году) и Азербайджана (6 единиц БМ-1 на шасси Т-90 поставлены из России в 2013 году, ещё 6 единиц – в 2014 году; всего планируется поставить 18 систем ТОС-1А). На фото – выгрузка комплексов ТОС-1А «Солнцепёк» в Бакинском порту:

       С 2014 года ТОС-1А «Солнцепёк» поставляется в Ирак (не менее 5 комплексов ТОС-1А на август 2014 года).
       Общее количество тяжёлых огнеметных систем на вооружении России официально не называлось. Согласно открытым источникам, организационную структуру составляют:
       • 1-я мобильная бригада РХБЗ, не менее 4-х единиц БМ-1 и 1 единица ТЗМ-Т.
       • 28-я отдельная бригада РХБЗ (Волгоградская обл., г. Камышин), не менее 2-х единиц БМ-1 и 1 единица ТЗМ-Т.
       • 70-й отдельный огнемётный батальон (Приморский край, п. Раздольное), не менее 2-х единиц БМ-1.

red-military.livejournal.com

ракетный комплекс Буратино. Оружие и военная техника. Добавил Антон Соколов — VilingStore.net

ракетный комплекс Буратино

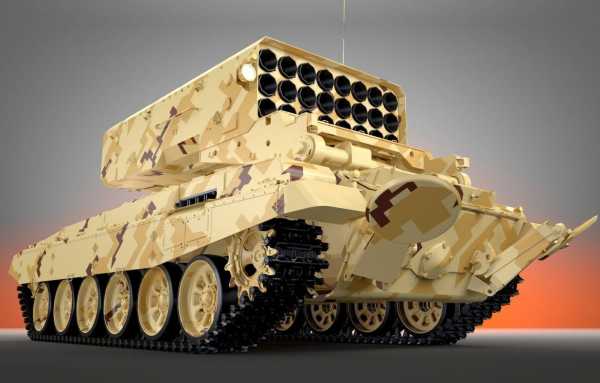

ТОС-1 «Буратино » — тяжёлая огнемётная система (ТОС) залпового огня на базе танка Т-72.




Экипаж

3

Характеристики:

Масса, кг

46000

Максимальная скорость по шоссе, км/ч
60
Запас хода по шоссе, км
550
Калибр основного орудия, мм
220
Количество ракетных пусковых установок, шт.
30

История создания

Разрабатывалась в период с 1971 по 1979 годы в Конструкторском бюро транспортного машиностроения (Омск) совместно с НИИФП (Зеленоград), отвечавшим за бортовую аппаратуру. Первые опытные образцы на шасси Т-72 изготовлены в Омске в 1978—1979 годах. Комплекс включал в себя боевую машину — пусковую установку (БМ) с пакетом из 30 направляющих на шасси Т-72 и транспортно-заряжающую машину (ТЗМ) на шасси КрАЗ-255Б. При разработке и испытаниях БМ имела обозначение «Объект 634». В 1980 году машина успешно прошла государственные испытания и была рекомендована для принятия на вооружение в ВС СССР. Впервые применялась в Афганистане в 1988—1989 годах.

Предназначена

для вывода из строя легкобронированной и автомобильной техники, поджога и разрушения сооружений и зданий, уничтожения живой силы противника, расположенной на открытой местности и в фортификационных сооружениях, осколками, ударной волной, создаваемыми на площади цели при массированном применении неуправляемых реактивных снарядов в термобарическом и дымозажигательном снаряжении
