Беспилотный летательный аппарат Boeing Insitu RQ-21A Blackjack » Военное обозрение

С конца прошлого десятилетия американская компания Boeing Insitu работает над проектом беспилотного летательного аппарата RQ-21 Blackjack. Этот аппарат был разработан по заказу Корпуса морской пехоты и военно-морских сил США. Основное предназначение машины – ведение разведки, патрулирование в заданных районах и обнаружение различных объектов. К настоящему времени все проектные работы завершены и ведется полномасштабное строительство новых беспилотников.
БПЛА RQ-21 разрабатывался в рамках программы STUAS (Small Tactical Unmanned Aircraft System – «Малая тактическая беспилотная авиационная система»). Целью этой программы было создание легкого беспилотника для эксплуатации в КМП и ВМС. Подобное предназначение сказалось на требованиях к перспективной машине. Так, нужно было сделать сравнительно легкую машину, способную вести патрулирование в течение длительного времени. Кроме того, она должна была иметь минимально возможные габариты для хранения на кораблях. В состав комплекса планировалось включить рельсовую пусковую установку для взлета. Посадку требовалось производить при помощи системы, позволяющей обойтись без большой площадки.

В программе STUAS помимо Boeing Insitu приняли участие несколько других компаний. Raytheon представила БПЛА Killer Bee (ныне известен под названием Northrop Grumman Bat), компания AAI предложила проект Aerodyne, а General Dynamics (США) и Elbit Systems (Израиль) вошли в программу с проектом Storm. Разработка предварительных проектов и их сравнение продолжались до середины 2010 года. В июне 2010-го заказчик сделал свой выбор. Самым лучшим из предложенных проектов в Пентагоне сочли Boeing Insitu RQ-21A Integrator (такое название проект носил на ранних стадиях). Для завершения проекта разработчику выделили 43,7 миллиона долларов.

Основой для проекта RQ-21A стала предыдущая разработка фирмы Boeing Insitu – БПЛА ScanEagle. Новый беспилотник «унаследовал» ряд агрегатов и технических решений. Тем не менее, специфика требований Корпуса морской пехоты и ВМС заставила заметно переработать исходный проект. Так, все это привело к кардинальному изменению внешнего вида и компоновки аппарата.

БПЛА RQ-21 с точки зрения аэродинамики представляет собой двухбалочный высокоплан с толкающим воздушным винтом. Фюзеляж и крыло аппарата Integrator/Blackjack были выполнены путем переработки соответствующих агрегатов БПЛА ScanEagle. Новая машина имеет вытянутый фюзеляж характерной формы, внутри которого устанавливается двигатель и различная аппаратура.


В средней части фюзеляжа закреплено высокорасположенное крыло размахом 4,8 м. Крыло с большим удлинением имеет небольшую стреловидность по передней кромке. На стыке крыла и фюзеляжа центроплан имеет характерный скругленный наплыв. На законцовках имеются т.н. винглеты. Использованная конструкция крыла призвана обеспечивать максимально возможное аэродинамическое качество, прямо влияющее на летные данные аппарата, в первую очередь на дальность и продолжительность полета.

На стыках центроплана и консолей крыла к плоскости крепятся две тонкие балки, на которых закреплено П-образное хвостовое оперение. Последнее состоит из двух килей с рулями направления и высокорасположенного стабилизатора с рулем высоты. С учетом хвостовых балок и оперения общая длина БПЛА RQ-21 равняется 2,5 м.

В хвостовой части фюзеляжа имеется поршневой двигатель мощностью 8 л.с., в качестве топлива использующий авиационный керосин сортов JP-5 и JP-8. В качестве движителя используется толкающий воздушный винт, расположенный между двумя хвостовыми балками. Используемый двигатель позволяет беспилотнику развивать максимальную скорость до 167 км/ч. Крейсерская скорость – 101 км/ч. Потолок достигает 6 км. Имеющийся запас топлива достаточен для патрулирования в течение 16 часов.

БПЛА RQ-21 Integrator/Blackjack получился достаточно легким. Вес пустого аппарата – 36 кг. Максимальный взлетный вес с полезной нагрузкой 17 кг – 61 кг. Малый вес машины позволил обойтись сравнительно маломощным двигателем.

В носовой части фюзеляжа аппарата предусмотрена гиростабилизированная установка для аппаратуры наблюдения. В стандартной конфигурации на ней находится оптико-электронная система с видеокамерой и тепловизором, а также лазерный дальномер и ответчик системы опознавания. При необходимости аппарат может нести дополнительную аппаратуру. Для энергоснабжения радиоэлектронной аппаратуры беспилотник оснащен генератором мощностью 350 Вт.

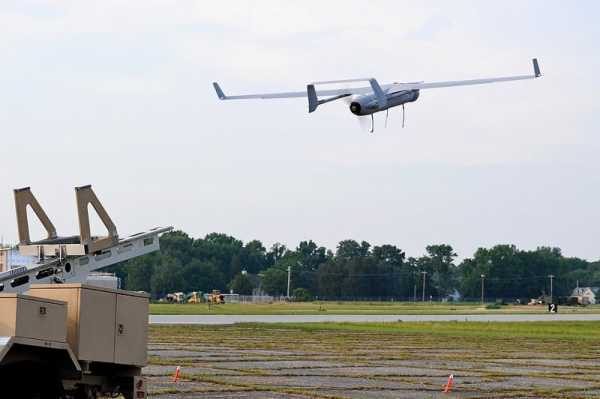

Для облегчения конструкции летательного аппарата в проекте RQ-21 пришлось использовать специальные устройства для запуска и посадки, заимствованные из проекта ScanEagle. Запуск предлагается осуществлять при помощи рельсовой пусковой установки. Установка смонтирована на буксируемом колесном шасси. На нем установлен набор оборудования и рельсовая направляющая. На последней имеется подвижная каретка с креплениями для беспилотника. Перед запуском необходимо поднять направляющую на нужный угол возвышения и установить летательный аппарат на каретку. По команде оператора каретка, приводимая в движение пневматическим приводом, разгоняет БПЛА до взлетной скорости, после чего тот отделяется от нее и поднимается в воздух.

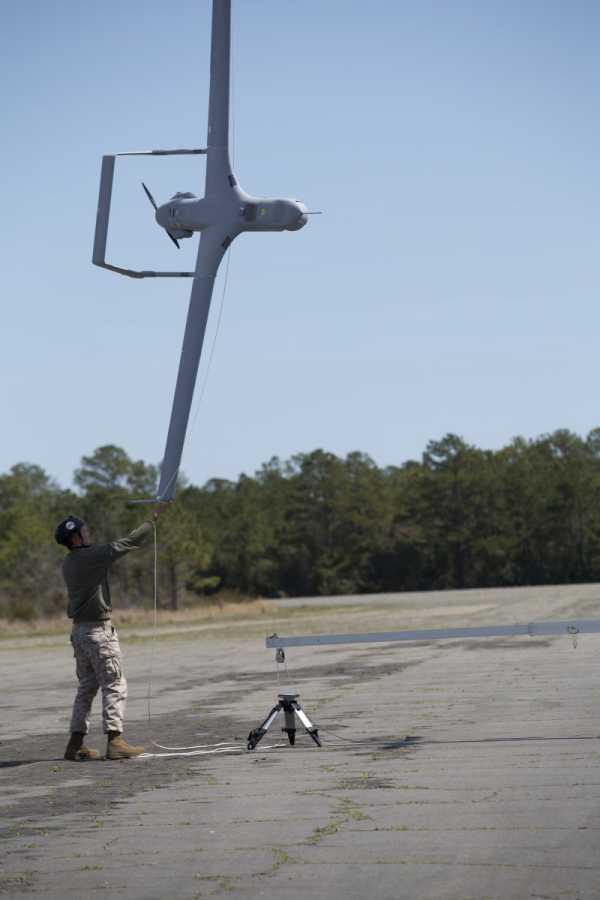

В качестве посадочного устройства было предложено использовать систему Skyhook («Небесный крюк»). Она представляет собой буксируемую платформу с подъемной стрелой, на которой имеется трос. Для посадки беспилотника необходимо поднять стрелу и привести трос в вертикальное положение. Далее БПЛА, используя радиомаяк, выходит на посадочный курс. Оператор или автоматика должен направить аппарат на посадочное устройство таким образом, чтобы захватить трос специальным крюком, установленным на крыле. После этого трос натягивается и гасит горизонтальную скорость БПЛА, после чего его можно опустить на землю или на палубу корабля.

В состав беспилотного авиационного комплекса Boeing Insitu RQ-21A Integrator/Blackjack входят пять летательных аппаратов, два пульта управления на колесном шасси, а также буксируемые прицепы с пусковой установкой и системой Skyhook. Подобный состав комплекса позволяет использовать его как в сухопутных войсках, так и в КМП или ВМС с базированием техники на кораблях.

28 июля 2012 года специалисты компании Boeing Insitu провели первый испытательный запуск нового беспилотника. Аппарат успешно отделился от пусковой установки, выполнил полетную программу и «сел» с использованием системы Skyhook. В дальнейшем были проведены еще несколько испытательных полетов. К примеру, в начале сентября 2012 года продолжительность полета впервые превысила один час.

В начале февраля 2013 года комплекс RQ-21A был доставлен на борт десантного корабля USS Mesa Verde (LPT-19). 10 февраля состоялся первый запуск с палубы. В течение нескольких месяцев специалисты проверяли работу беспилотного комплекса при использовании в интересах флота или КМП.

19 февраля американские специалисты приступили к летным испытаниям новой модификации беспилотника – RQ-21A Block II. От базовой версии он отличается некоторыми особенностями конструкции, а также использованным оборудованием. Для наблюдения за обстановкой этот БПЛА получил обновленную оптико-электронную систему NightEagle, разрабатывавшуюся в рамках проекта ScanEagle. Модернизированная оптико-электронная система имеет более высокие характеристики при работе ночью и в условиях жаркого климата. Дальнейшие испытания беспилотников RQ-21A и RQ-21A Block II велись параллельно.

В сентябре 2013 года проект Integrator получил новое название – Blackjack. Вскоре, в конце ноября, компания-разработчик получила контракт стоимостью 8,8 млн долларов, целью которого была подготовка к серийному производству новых БПЛА. Первый серийный комплекс RQ-21A был передан Корпусу морской пехоты в январе 2014 года.

Основным заказчиком новых беспилотных летательных аппаратов должен стать КМП США. В настоящее время компания Boeing Insitu выполняет заказ Корпуса на поставку 32 комплексов. В состав каждого из них входят пять беспилотников. До 2017 года Корпус морской пехоты намерен приобрести 100 комплектов системы Blackjack. Ожидается, что стоимость всего заказа будет оставаться на уровне 560 млн долларов.

Военно-морские силы США тоже выразили свое желание приобрести новые БПЛА. Существует заказ на 25 комплексов с пятью летательными аппаратами в каждом.

Ранее сообщалось, что в 2014 году свои первые RQ-21A Blackjack может получить Королевская армия Нидерландов. Эта структура выражала готовность приобрести пять беспилотных комплексов. Еще шесть комплексов могли быть приобретены неназванной ближневосточной страны. Какие-либо сведения об этом контракте отсутствуют.

В апреле 2014 года КМП США начал эксплуатацию БПЛА RQ-21A в Афганистане. На одну из баз был доставлен комплекс из пяти беспилотников, двух блоков управления и набора прочего оборудования. Аппараты Blackjack использовались для ведения разведки и обнаружения объектов противника. В сентябре сообщалось, что за 119 дней эксплуатации в Афганистане общий налет беспилотников составил 1000 часов. Комплекс RQ-21A хорошо зарекомендовал себя, вследствие чего его эксплуатация в Афганистане продолжилась.

По материалам сайтов:

http://insitu.com/
http://naval-technology.com/
http://navaldrones.com/
http://arms-expo.ru/
http://globalsecurity.org/

topwar.ru

RQ-21 Blackjack

Беспилотный летательный аппарат RQ-21 Blackjack, также известен как Integrator, был разработан американской компанией Insitu Incorporated, которая на данный момент входит в состав корпорации «Боинг». Машина является дальнейшим развитием аппарата "Скан Игл". Между машинами существуют внешние отличия в оперении, это повлекло за собой увеличение размеров летательного аппарата.

Система  RQ-21 состоит из:

  • Пяти летательных аппаратов.

  • Двух наземных пунктов управления.

  • Комплекта оборудования для запуска и обслуживания машин.

Впервые летательный аппарат RQ-21 произвел взлет летом 2012 года. В ходе испытаний зимой 2013 года был произведен запуск с палубы корабля. Данные испытания проводились в водах Мексиканского залива на борту десантного корабля «Меса-Верде». Перед этим БПЛА испытывали на военной базе в Калифорнии.

По окончании испытаний машины были переданы на эксплуатацию в эскадрилью беспилотных аппаратов США. Вторая партия этих машин была поставлена в 2014 году. С применением RQ-21 можно более качественно проводить контроль за полем сражения и эффективно выстраивать тактику наземных сил.

БПЛА RQ-21 предлагает новые возможности военных сил, которые не может предоставить ни один беспилотный аппарат на данный момент. Машину можно использовать в качестве поддержки тактических групп.

Первый контракт на поставку летательных аппаратов RQ-21 был подписан летом 2010 года, при этом денежные вливания составили 43 миллиона долларов, а заказчик получил две такие машины. Дальнейшее развитие программы STUAS/Tier II предусматривает создание еще 56 машин с 2013 года, на что придется затратить порядка 450 миллионов долларов.

Оборудование аппарата RQ-21

  • Оптическая система электронного типа.

  • ИК-камера.

  • ИК-целеуказатель.

  • Дальномер лазерного типа.

Аппарат позволяет производить качественную разведку и поддержку морских и сухопутных подразделений армии. За счет открытой архитектуры машины возможна достаточно быстрая реконфигурация оборудования, на которое отведено 10 килограмм. При стандартной комплектации машина имеет ночные и дневные камеры, а также коммуникационный комплект и автоматические системы распознавания. Пуск беспилотного аппарата RQ-21 осуществляется с применением катапульты.

RQ-21 Blackjack. Характеристики:



Модификация   RQ-21A
Размах крыла, м   3.11
Длина, м   1.71
Высота, м
Масса, кг
  пустого   14
  взлетная   22
Тип двигателя   1 ПД
Мощность, л.с.   1 х 1.5
Максимальная скорость, км/ч   148
Крейсерская скорость, км/ч   111
Практическая дальность, км   1000
Продолжительность полета, ч.мин   24
Практический потолок, м   5950



Другие БПЛА

Самолеты

avia.pro

Беспилотный летательный аппарат Boeing Insitu RQ-21A Blackjack

С конца прошлого десятилетия американская компания Boeing Insitu работает над проектом беспилотного летательного аппарата RQ-21 Blackjack. Этот аппарат был разработан по заказу Корпуса морской пехоты и военно-морских сил США. Основное предназначение машины – ведение разведки, патрулирование в заданных районах и обнаружение различных объектов.

К настоящему времени все проектные работы завершены и ведется полномасштабное строительство новых беспилотников.

БПЛА RQ-21 разрабатывался в рамках программы STUAS (Small Tactical Unmanned Aircraft System – «Малая тактическая беспилотная авиационная система»). Целью этой программы было создание легкого беспилотника для эксплуатации в КМП и ВМС. Подобное предназначение сказалось на требованиях к перспективной машине. Так, нужно было сделать сравнительно легкую машину, способную вести патрулирование в течение длительного времени. Кроме того, она должна была иметь минимально возможные габариты для хранения на кораблях. В состав комплекса планировалось включить рельсовую пусковую установку для взлета. Посадку требовалось производить при помощи системы, позволяющей обойтись без большой площадки.


В программе STUAS помимо Boeing Insitu приняли участие несколько других компаний. Raytheon представила БПЛА Killer Bee (ныне известен под названием Northrop Grumman Bat), компания AAI предложила проект Aerodyne, а General Dynamics (США) и Elbit Systems (Израиль) вошли в программу с проектом Storm. Разработка предварительных проектов и их сравнение продолжались до середины 2010 года. В июне 2010-го заказчик сделал свой выбор. Самым лучшим из предложенных проектов в Пентагоне сочли Boeing Insitu RQ-21A Integrator (такое название проект носил на ранних стадиях). Для завершения проекта разработчику выделили 43,7 миллиона долларов.

Основой для проекта RQ-21A стала предыдущая разработка фирмы Boeing Insitu – БПЛА ScanEagle. Новый беспилотник «унаследовал» ряд агрегатов и технических решений. Тем не менее, специфика требований Корпуса морской пехоты и ВМС заставила заметно переработать исходный проект. Так, все это привело к кардинальному изменению внешнего вида и компоновки аппарата.

БПЛА RQ-21 с точки зрения аэродинамики представляет собой двухбалочный высокоплан с толкающим воздушным винтом. Фюзеляж и крыло аппарата Integrator/Blackjack были выполнены путем переработки соответствующих агрегатов БПЛА ScanEagle. Новая машина имеет вытянутый фюзеляж характерной формы, внутри которого устанавливается двигатель и различная аппаратура.


В средней части фюзеляжа закреплено высокорасположенное крыло размахом 4,8 м. Крыло с большим удлинением имеет небольшую стреловидность по передней кромке. На стыке крыла и фюзеляжа центроплан имеет характерный скругленный наплыв. На законцовках имеются т.н. винглеты. Использованная конструкция крыла призвана обеспечивать максимально возможное аэродинамическое качество, прямо влияющее на летные данные аппарата, в первую очередь на дальность и продолжительность полета.

На стыках центроплана и консолей крыла к плоскости крепятся две тонкие балки, на которых закреплено П-образное хвостовое оперение. Последнее состоит из двух килей с рулями направления и высокорасположенного стабилизатора с рулем высоты. С учетом хвостовых балок и оперения общая длина БПЛА RQ-21 равняется 2,5 м.

В хвостовой части фюзеляжа имеется поршневой двигатель мощностью 8 л.с., в качестве топлива использующий авиационный керосин сортов JP-5 и JP-8. В качестве движителя используется толкающий воздушный винт, расположенный между двумя хвостовыми балками. Используемый двигатель позволяет беспилотнику развивать максимальную скорость до 167 км/ч. Крейсерская скорость – 101 км/ч. Потолок достигает 6 км. Имеющийся запас топлива достаточен для патрулирования в течение 16 часов.

БПЛА RQ-21 Integrator/Blackjack получился достаточно легким. Вес пустого аппарата – 36 кг. Максимальный взлетный вес с полезной нагрузкой 17 кг – 61 кг. Малый вес машины позволил обойтись сравнительно маломощным двигателем.

В носовой части фюзеляжа аппарата предусмотрена гиростабилизированная установка для аппаратуры наблюдения. В стандартной конфигурации на ней находится оптико-электронная система с видеокамерой и тепловизором, а также лазерный дальномер и ответчик системы опознавания. При необходимости аппарат может нести дополнительную аппаратуру. Для энергоснабжения радиоэлектронной аппаратуры беспилотник оснащен генератором мощностью 350 Вт.

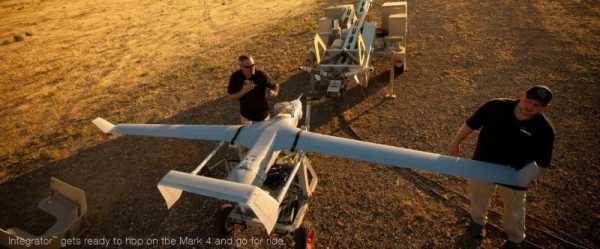

Для облегчения конструкции летательного аппарата в проекте RQ-21 пришлось использовать специальные устройства для запуска и посадки, заимствованные из проекта ScanEagle. Запуск предлагается осуществлять при помощи рельсовой пусковой установки. Установка смонтирована на буксируемом колесном шасси. На нем установлен набор оборудования и рельсовая направляющая. На последней имеется подвижная каретка с креплениями для беспилотника. Перед запуском необходимо поднять направляющую на нужный угол возвышения и установить летательный аппарат на каретку. По команде оператора каретка, приводимая в движение пневматическим приводом, разгоняет БПЛА до взлетной скорости, после чего тот отделяется от нее и поднимается в воздух.

В качестве посадочного устройства было предложено использовать систему Skyhook («Небесный крюк»). Она представляет собой буксируемую платформу с подъемной стрелой, на которой имеется трос. Для посадки беспилотника необходимо поднять стрелу и привести трос в вертикальное положение. Далее БПЛА, используя радиомаяк, выходит на посадочный курс. Оператор или автоматика должен направить аппарат на посадочное устройство таким образом, чтобы захватить трос специальным крюком, установленным на крыле. После этого трос натягивается и гасит горизонтальную скорость БПЛА, после чего его можно опустить на землю или на палубу корабля.

В состав беспилотного авиационного комплекса Boeing Insitu RQ-21A Integrator/Blackjack входят пять летательных аппаратов, два пульта управления на колесном шасси, а также буксируемые прицепы с пусковой установкой и системой Skyhook. Подобный состав комплекса позволяет использовать его как в сухопутных войсках, так и в КМП или ВМС с базированием техники на кораблях.

28 июля 2012 года специалисты компании Boeing Insitu провели первый испытательный запуск нового беспилотника. Аппарат успешно отделился от пусковой установки, выполнил полетную программу и «сел» с использованием системы Skyhook. В дальнейшем были проведены еще несколько испытательных полетов. К примеру, в начале сентября 2012 года продолжительность полета впервые превысила один час.

В начале февраля 2013 года комплекс RQ-21A был доставлен на борт десантного корабля USS Mesa Verde (LPT-19). 10 февраля состоялся первый запуск с палубы. В течение нескольких месяцев специалисты проверяли работу беспилотного комплекса при использовании в интересах флота или КМП.

19 февраля американские специалисты приступили к летным испытаниям новой модификации беспилотника – RQ-21A Block II. От базовой версии он отличается некоторыми особенностями конструкции, а также использованным оборудованием. Для наблюдения за обстановкой этот БПЛА получил обновленную оптико-электронную систему NightEagle, разрабатывавшуюся в рамках проекта ScanEagle. Модернизированная оптико-электронная система имеет более высокие характеристики при работе ночью и в условиях жаркого климата. Дальнейшие испытания беспилотников RQ-21A и RQ-21A Block II велись параллельно.

В сентябре 2013 года проект Integrator получил новое название – Blackjack. Вскоре, в конце ноября, компания-разработчик получила контракт стоимостью 8,8 млн долларов, целью которого была подготовка к серийному производству новых БПЛА. Первый серийный комплекс RQ-21A был передан Корпусу морской пехоты в январе 2014 года.

Основным заказчиком новых беспилотных летательных аппаратов должен стать КМП США. В настоящее время компания Boeing Insitu выполняет заказ Корпуса на поставку 32 комплексов. В состав каждого из них входят пять беспилотников. До 2017 года Корпус морской пехоты намерен приобрести 100 комплектов системы Blackjack. Ожидается, что стоимость одного комплекта будет оставаться на уровне 560 млн долларов.

Военно-морские силы США тоже выразили свое желание приобрести новые БПЛА. Существует заказ на 25 комплексов с пятью летательными аппаратами в каждом.

Ранее сообщалось, что в 2014 году свои первые RQ-21A Blackjack может получить Королевская армия Нидерландов. Эта структура выражала готовность приобрести пять беспилотных комплексов. Еще шесть комплексов могли быть приобретены неназванной ближневосточной страны. Какие-либо сведения об этом контракте отсутствуют.

В апреле 2014 года КМП США начал эксплуатацию БПЛА RQ-21A в Афганистане. На одну из баз был доставлен комплекс из пяти беспилотников, двух блоков управления и набора прочего оборудования. Аппараты Blackjack использовались для ведения разведки и обнаружения объектов противника. В сентябре сообщалось, что за 119 дней эксплуатации в Афганистане общий налет беспилотников составил 1000 часов. Комплекс RQ-21A хорошо зарекомендовал себя, вследствие чего его эксплуатация в Афганистане продолжилась.

По материалам сайтов:
http://insitu.com/
http://naval-technology.com/
http://navaldrones.com/
http://arms-expo.ru/
http://globalsecurity.org/

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

super-arsenal.ru

Беспилотный летательный аппарат Boeing Insitu RQ-21A Blackjack

С конца прошлого десятилетия американская компания Boeing Insitu работает над проектом беспилотного летательного аппарата RQ-21 Blackjack. Этот аппарат был разработан по заказу Корпуса морской пехоты и военно-морских сил США. Основное предназначение машины – ведение разведки, патрулирование в заданных районах и обнаружение различных объектов. К настоящему времени все проектные работы завершены и ведется полномасштабное строительство новых беспилотников.

БПЛА RQ-21 разрабатывался в рамках программы STUAS (Small Tactical Unmanned Aircraft System – «Малая тактическая беспилотная авиационная система»). Целью этой программы было создание легкого беспилотника для эксплуатации в КМП и ВМС. Подобное предназначение сказалось на требованиях к перспективной машине. Так, нужно было сделать сравнительно легкую машину, способную вести патрулирование в течение длительного времени. Кроме того, она должна была иметь минимально возможные габариты для хранения на кораблях. В состав комплекса планировалось включить рельсовую пусковую установку для взлета. Посадку требовалось производить при помощи системы, позволяющей обойтись без большой площадки.

В программе STUAS помимо Boeing Insitu приняли участие несколько других компаний. Raytheon представила БПЛА Killer Bee (ныне известен под названием Northrop Grumman Bat), компания AAI предложила проект Aerodyne, а General Dynamics (США) и Elbit Systems (Израиль) вошли в программу с проектом Storm. Разработка предварительных проектов и их сравнение продолжались до середины 2010 года. В июне 2010-го заказчик сделал свой выбор. Самым лучшим из предложенных проектов в Пентагоне сочли Boeing Insitu RQ-21A Integrator (такое название проект носил на ранних стадиях). Для завершения проекта разработчику выделили 43,7 миллиона долларов.

Основой для проекта RQ-21A стала предыдущая разработка фирмы Boeing Insitu – БПЛА ScanEagle. Новый беспилотник «унаследовал» ряд агрегатов и технических решений. Тем не менее, специфика требований Корпуса морской пехоты и ВМС заставила заметно переработать исходный проект. Так, все это привело к кардинальному изменению внешнего вида и компоновки аппарата.

БПЛА RQ-21 с точки зрения аэродинамики представляет собой двухбалочный высокоплан с толкающим воздушным винтом. Фюзеляж и крыло аппарата Integrator/Blackjack были выполнены путем переработки соответствующих агрегатов БПЛА ScanEagle. Новая машина имеет вытянутый фюзеляж характерной формы, внутри которого устанавливается двигатель и различная аппаратура.


В средней части фюзеляжа закреплено высокорасположенное крыло размахом 4,8 м. Крыло с большим удлинением имеет небольшую стреловидность по передней кромке. На стыке крыла и фюзеляжа центроплан имеет характерный скругленный наплыв. На законцовках имеются т.н. винглеты. Использованная конструкция крыла призвана обеспечивать максимально возможное аэродинамическое качество, прямо влияющее на летные данные аппарата, в первую очередь на дальность и продолжительность полета.

На стыках центроплана и консолей крыла к плоскости крепятся две тонкие балки, на которых закреплено П-образное хвостовое оперение. Последнее состоит из двух килей с рулями направления и высокорасположенного стабилизатора с рулем высоты. С учетом хвостовых балок и оперения общая длина БПЛА RQ-21 равняется 2,5 м.

В хвостовой части фюзеляжа имеется поршневой двигатель мощностью 8 л.с., в качестве топлива использующий авиационный керосин сортов JP-5 и JP-8. В качестве движителя используется толкающий воздушный винт, расположенный между двумя хвостовыми балками. Используемый двигатель позволяет беспилотнику развивать максимальную скорость до 167 км/ч. Крейсерская скорость – 101 км/ч. Потолок достигает 6 км. Имеющийся запас топлива достаточен для патрулирования в течение 16 часов.

БПЛА RQ-21 Integrator/Blackjack получился достаточно легким. Вес пустого аппарата – 36 кг. Максимальный взлетный вес с полезной нагрузкой 17 кг – 61 кг. Малый вес машины позволил обойтись сравнительно маломощным двигателем.

В носовой части фюзеляжа аппарата предусмотрена гиростабилизированная установка для аппаратуры наблюдения. В стандартной конфигурации на ней находится оптико-электронная система с видеокамерой и тепловизором, а также лазерный дальномер и ответчик системы опознавания. При необходимости аппарат может нести дополнительную аппаратуру. Для энергоснабжения радиоэлектронной аппаратуры беспилотник оснащен генератором мощностью 350 Вт.

Для облегчения конструкции летательного аппарата в проекте RQ-21 пришлось использовать специальные устройства для запуска и посадки, заимствованные из проекта ScanEagle. Запуск предлагается осуществлять при помощи рельсовой пусковой установки. Установка смонтирована на буксируемом колесном шасси. На нем установлен набор оборудования и рельсовая направляющая. На последней имеется подвижная каретка с креплениями для беспилотника. Перед запуском необходимо поднять направляющую на нужный угол возвышения и установить летательный аппарат на каретку. По команде оператора каретка, приводимая в движение пневматическим приводом, разгоняет БПЛА до взлетной скорости, после чего тот отделяется от нее и поднимается в воздух.

В качестве посадочного устройства было предложено использовать систему Skyhook («Небесный крюк»). Она представляет собой буксируемую платформу с подъемной стрелой, на которой имеется трос. Для посадки беспилотника необходимо поднять стрелу и привести трос в вертикальное положение. Далее БПЛА, используя радиомаяк, выходит на посадочный курс. Оператор или автоматика должен направить аппарат на посадочное устройство таким образом, чтобы захватить трос специальным крюком, установленным на крыле. После этого трос натягивается и гасит горизонтальную скорость БПЛА, после чего его можно опустить на землю или на палубу корабля.

В состав беспилотного авиационного комплекса Boeing Insitu RQ-21A Integrator/Blackjack входят пять летательных аппаратов, два пульта управления на колесном шасси, а также буксируемые прицепы с пусковой установкой и системой Skyhook. Подобный состав комплекса позволяет использовать его как в сухопутных войсках, так и в КМП или ВМС с базированием техники на кораблях.

28 июля 2012 года специалисты компании Boeing Insitu провели первый испытательный запуск нового беспилотника. Аппарат успешно отделился от пусковой установки, выполнил полетную программу и «сел» с использованием системы Skyhook. В дальнейшем были проведены еще несколько испытательных полетов. К примеру, в начале сентября 2012 года продолжительность полета впервые превысила один час.

В начале февраля 2013 года комплекс RQ-21A был доставлен на борт десантного корабля USS Mesa Verde (LPT-19). 10 февраля состоялся первый запуск с палубы. В течение нескольких месяцев специалисты проверяли работу беспилотного комплекса при использовании в интересах флота или КМП.

19 февраля американские специалисты приступили к летным испытаниям новой модификации беспилотника – RQ-21A Block II. От базовой версии он отличается некоторыми особенностями конструкции, а также использованным оборудованием. Для наблюдения за обстановкой этот БПЛА получил обновленную оптико-электронную систему NightEagle, разрабатывавшуюся в рамках проекта ScanEagle. Модернизированная оптико-электронная система имеет более высокие характеристики при работе ночью и в условиях жаркого климата. Дальнейшие испытания беспилотников RQ-21A и RQ-21A Block II велись параллельно.

В сентябре 2013 года проект Integrator получил новое название – Blackjack. Вскоре, в конце ноября, компания-разработчик получила контракт стоимостью 8,8 млн долларов, целью которого была подготовка к серийному производству новых БПЛА. Первый серийный комплекс RQ-21A был передан Корпусу морской пехоты в январе 2014 года.

Основным заказчиком новых беспилотных летательных аппаратов должен стать КМП США. В настоящее время компания Boeing Insitu выполняет заказ Корпуса на поставку 32 комплексов. В состав каждого из них входят пять беспилотников. До 2017 года Корпус морской пехоты намерен приобрести 100 комплектов системы Blackjack. Ожидается, что стоимость всего заказа будет оставаться на уровне 560 млн долларов.

Военно-морские силы США тоже выразили свое желание приобрести новые БПЛА. Существует заказ на 25 комплексов с пятью летательными аппаратами в каждом.

Ранее сообщалось, что в 2014 году свои первые RQ-21A Blackjack может получить Королевская армия Нидерландов. Эта структура выражала готовность приобрести пять беспилотных комплексов. Еще шесть комплексов могли быть приобретены неназванной ближневосточной страны. Какие-либо сведения об этом контракте отсутствуют.

В апреле 2014 года КМП США начал эксплуатацию БПЛА RQ-21A в Афганистане. На одну из баз был доставлен комплекс из пяти беспилотников, двух блоков управления и набора прочего оборудования. Аппараты Blackjack использовались для ведения разведки и обнаружения объектов противника. В сентябре сообщалось, что за 119 дней эксплуатации в Афганистане общий налет беспилотников составил 1000 часов. Комплекс RQ-21A хорошо зарекомендовал себя, вследствие чего его эксплуатация в Афганистане продолжилась.

politinform.su

Blackjack канадской артиллерии | Warspot.ru

Канадская артиллерия будет поражать цели по «подсказкам» с неба. Вчера портал flightglobal.com сообщил о том, что министр обороны Канады Харджит Саджан подписал контракт, согласно которому американская компания Insitu Incorporated, входящая в состав корпорации Boeing Defense, будет поставлять канадской армии беспилотные летательные аппараты RQ-21A Blackjack.

Сумма сделки составила $14,2 млн. Известно, что комплект новых БПЛА получит 4-й артиллерийский полк, несущий службу на военной базе «Гейджтаун». Комплект Blackjack состоит из пяти беспилотников, двух наземных станций управления, а также пусковой установки и оборудования для технического обслуживания. В стоимость контракта включено обучение канадских операторов.

Учебные полёты RQ-21A в рамках подготовки американских морских пехотинцев

Беспилотник RQ-21A был создан в 2012 году на базе разведывательного дрона Boeing ScanEagle. От базовой модели Blackjack отличается двухкилевым хвостовым оперением, предназначен для ведения разведки и может выполнять несколько задач в течение одного полета (например, разведку и целеуказание). На борту беспилотника размещены электронно-оптическая система, инфракрасная камера, инфракрасный целеуказатель и лазерный дальномер.

Беспилотник RQ-21A Blackjack
airwar.ru

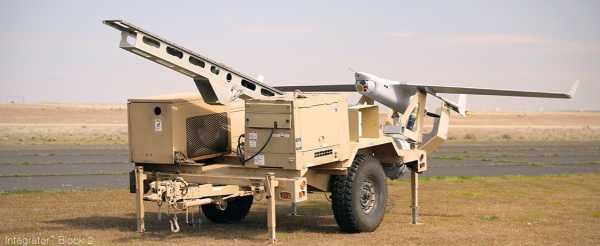

Запуск беспилотника осуществляется при помощи пневматической катапульты, «приземление» – с использованием матчевой ловушки. Blackjack может развивать скорость до 138 км/ч (крейсерская скорость – 101 км/ч), подниматься на высоту до 6000 м и находиться в воздухе до 16 часов. По данным на текущий год, беспилотники RQ-21A состоят на вооружении Корпуса морской пехоты и ВМС США, а Канада стала их первым импортёром.

warspot.ru

ВООРУЖЕНИЯ, ВОЕННАЯ ТЕХНИКА, ВОЕННО-ТЕХНИЧЕСКИЙ СБОРНИК, СОВРЕМЕННОЕ СОСТОЯНИЕ, ИСТОРИЯ РАЗВИТИЯ ОПК, БАСТИОН ВТС, НЕВСКИЙ БАСТИОН, ЖУРНАЛ, СБОРНИК, ВПК, АРМИИ, ВЫСТАВКИ, САЛОНЫ, ВОЕННО-ТЕХНИЧЕСКИЕ, НОВОСТИ, ПОСЛЕДНИЕ НОВОСТИ, ВОЕННЫЕ НОВОСТИ, СОБЫТИЯ ФАКТЫ ВПК, НОВОСТИ ОПК, ОБОРОННАЯ ПРОМЫШЛЕННОСТЬ, МИНИСТРЕСТВО ОБОРОНЫ, СИЛОВЫХ СТРУКТУР, КРАСНАЯ АРМИЯ, СОВЕТСКАЯ АРМИЯ, РУССКАЯ АРМИЯ, ЗАРУБЕЖНЫЕ ВОЕННЫЕ НОВОСТИ, ВиВТ, ПВН, информация по военной технике, сайт по Военной технике


БЕСПИЛОТНАЯ АВИАЦИОННАЯ СИСТЕМА RQ-21A STUAS (SMALL TACTICAL UNMANNED AIRCRAFT SYSTEM)


13.02.2013
АМЕРИКАНСКИЙ БЕСПИЛОТНИК INTEGRATOR ВПЕРВЫЕ ЗАПУСТИЛИ С КОРАБЛЯ

ВМС США 10 февраля впервые запустили разведывательный беспилотник RQ-21A, также известный как Integrator, с палубы корабля. Об этом сообщается в пресс-релизе ВМС от 12 февраля.
По данным ВМС, испытания прошли в Мексиканском заливе на палубе десантного корабля-дока «Меса-Верде» (LPD-19). До этого БПЛА три месяца испытывали на суше в Калифорнии. Первый полет аппарат совершил в июле 2012 года.
БПЛА RQ-21A разрабатывается компанией Insitu (дочка Boeing). Аппарат весит 34 килограмма, достигает пяти метров в ширину и может нести до 27 килограммов полезной нагрузки. Он развивает скорость до 100 километров в час и может находиться в воздухе в течение суток. Боевой радиус RQ-21A — до 1000 километров. Беспилотник оснащен лазерным дальномером, а также комплексом электрооптических и инфракрасных датчиков.
Как сообщалось ранее, поставка аппаратов RQ-21A для ВМС США намечена на 2017 год в рамках программы STUAS (Small Tactical Unmanned Air System), предполагающей оснащение войск малыми тактическими беспилотниками.
Помимо ВМС США интерес к беспилотникам RQ-21A проявила американская Морская пехота. Морпехи, как сообщалось, будут запускать аппараты преимущественно на суше.
Лента.ру

14.02.2013

10 февраля малый тактический беспилотник RQ-21A (Small Tactical Unmanned Air System — STUAS) выполнил первый взлет с палубы УДК USS Mesa Verde (LPD 19) класса San Antonio, сообщает ASDNews 13 февраля. После завершения полета аппарат был поднят на борт десантного корабля.
Полету над морем предшествовали три месяца наземных/летных испытаний на авиастанции ВМС в Чайна-Лэйк (Калифорния).

19.02.2013
АМЕРИКАНСКИЙ БЕСПИЛОТНИК RQ-21A INTEGRATOR ВПЕРВЫЕ ЗАПУСТИЛИ С КОРАБЛЯ

В воскресенье 10 февраля ВМС США впервые запустили разведывательный беспилотник RQ-21A STUAS (Small Tactical Unmanned Air System), также известный как Integrator, с палубы корабля. Об этом сообщается в пресс-релизе ВМС от 12 февраля.
По данным ВМС, испытания прошли в Мексиканском заливе на палубе десантного корабля-дока «Меса-Верде» (LPD-19). До этого БПЛА три месяца испытывали на суше в Калифорнии. Первый полет аппарат совершил в июле 2012 года. БПЛА RQ-21A разрабатывается компанией Insitu (дочка Boeing). Аппарат весит 34 килограмма, достигает пяти метров в ширину и может нести до 27 килограммов полезной нагрузки. Он развивает скорость до 100 километров в час и может находиться в воздухе в течение суток. Боевой радиус RQ-21A — до 1000 километров.
Беспилотник оснащен лазерным дальномером, а также комплексом электрооптических и инфракрасных датчиков. Как сообщалось ранее, поставка беспилотников RQ-21A в войска в рамках программы STUAS намечено на 2017 год. Помимо ВМС США беспилотники RQ-21A планируется закупать для Морской пехоты. Морпехи, как сообщалось, будут запускать аппараты преимущественно на суше.
Lenta

27.05.2013
RQ-21A — МАЛОРАЗМЕРНЫЙ ТАКТИЧЕСКИЙ БЕСПИЛОТНЫЙ ЛЕТАТЕЛЬНЫЙ АППАРАТ ВМС США

ВМС США дали разрешение на начало производства головной партии малоразмерных тактических беспилотных авиационных систем (БАС)STUAS (Small Tactical Unmanned Aircraft System) RQ-21A для ВМС и Корпуса морской пехоты (КМП) в рамках этапа С. Об этом сообщило издание АРМС-ТАСС.
Это означает, что программа RQ-21A, руководимая отделом по программе STUAS для ВМС и КМП в Патаксент-Ривер (штат Мэриленд), вступает в этап производства и развертывания.
Входящий в систему беспилотный летательный аппарат (БЛА) RQ-21A будет выполнять задачи по ведению тактической разведки, наблюдения и целеуказания на море и на суше в интересах двух видов вооруженных сил США.
ОРУЖИЕ РОССИИ

15.01.2014

Морские силы самообороны Японии намерены оснастить корабли беспилотными летательными аппаратами, сообщает Jane’s со ссылкой на военные источники. В качестве одного из основных вариантов рассматриваются американские беспилотные аппараты RQ-21A Blackjack. На проведение испытаний и выбор корабельного беспилотника Япония потратит в 2014 году два миллиона иен (19,2 тысячи долларов).
По данным японских военных, новые беспилотники будут использоваться для слежения за перемещением китайских кораблей в Восточно-Китайском море. Окончательное решение об оснащении японских кораблей беспилотниками пока не принято. В случае закупки RQ-21A или других подобных аппаратов ВМС станут первым японским видом вооруженных сил, использующим беспилотные летательные аппараты. Лента.ру

31.01.2014

Морская пехота и ВМС США приступили к войсковым испытаниям перспективного беспилотного летательного аппарата RQ-21A Blackjack, сообщает Defense News. Оценочные испытания беспилотника в настоящее время проводятся в 29-м Центре управления боевыми действия наземных войск и авиации Корпуса морской пехоты США в Палмсе штата Калифорния. После их завершения может быть принято решение о принятии RQ-21A на вооружение.
Беспилотник также пройдет испытания в составе 1-й эскадрильи воздушных испытаний и оценки ВМС США. Военные будут проверять его как на суше, так и на море, запуская с палубы корабля. После этих испытаний продолжительностью несколько месяцев RQ-21A передадут для проверки 2-й эскадрилье беспилотных летательных аппаратов Морской пехоты, расположенной на авиабазе «Черри-Пойнт» в Северной Каролине.

06.06.2014
Новая беспилотная авиационная система (БАС) RQ- 21A «Блэкджек» (Blackjack) разработки и производства компании «Инситу» (Insitu) — подразделения «Боинга» — уже развернуты в Афганистане, на вооружении Корпуса морской пехоты США. Об этом говорится в сообщении ВМС США. RQ-21A в составе с пятью беспилотными летательными аппаратами (БЛА) развернуты спустя почти четыре года после того, как в августе 2010 г. «Инситу» выиграла контракт на поставку Пентагону небольших тактических БАС и более чем два года после передачи КМП первых двух систем.

20.10.2015
Американская компания Logos Technologies получила контракт Научно-исследовательского управления ВМС США, в рамках которого займется разработкой «суперсенсора» для разведывательного беспилотного летательного аппарата RQ-21 Blackjack. Как сообщает Flightglobal, сумма сделки составила 18,2 миллиона долларов.
Logos Technologies должна будет разработать электронно-оптическую камеру, широкоугольную камеру, коротковолновую инфракрасную гиперспектральную камеру и камеру высокого разрешения с датчиком контроля. Эти приборы должны быть компактно размещены в небольшом корпусе. Масса готового «суперсенсора» не должна превышать 17,8 килограмма.
Все изображения, получаемые при помощи новой системы, будут передаваться вычислительной системе на борту беспилотника, способной обрабатывать до одного гигабайта данных в секунду. «Суперсенсор» позволит военным вести детальную разметку местности и обнаруживать на ней спрятавшихся бойцов противника и самодельные взрывные устройства.
Как ожидается, разработка устройства завершится до конца марта 2020 года. Использовать новую систему разведки будет Морская пехота США.
N+1

09.06.2017

Министерство обороны Нидерландов подписало контракт с американской компанией Insitu (структурное подразделение Boeing) на поставку трех комплексов с беспилотными летательными аппаратами малого радиуса действия Integrator, сообщает пресс-служба компании Insitu.
«Поставки должны начаться в 2018 году. Integrator должны заменить ранее приобретенные министерством обороны Нидерландов беспилотные системы ScanEagle, которые с 2012 года использовались для защиты войск в ходе военных действий, обнаружения целей, а также корректировки огня», — говорится в сообщении.
Integrator представляет собой многофункциональную беспилотную систему с аппаратами большой продолжительности полета. Аппарат взлетной массой около 60 кг может нести полезную нагрузку общей массой до 18 кг, включая различную аппаратуру разведки, наблюдения и целеуказания.
Integrator (другое название системы RQ-21A Blackjack) серийно производятся с 2016 года. Они используются подразделениями ВМС и морской пехоты США. Кроме того, эти аппараты используют вооруженные силы Канады.
RNS

МИРОВАЯ ТОРГОВЛЯ ОРУЖИЕМ


БЕСПИЛОТНАЯ АВИАЦИОННАЯ СИСТЕМА RQ-21A STUAS

БПЛА RQ-21A разрабатывается компанией Insitu (дочка Boeing). БПЛА Integrator, разработанный компанией Insitu, является составной частью малой тактической разведывательной беспилотной авиационной системы RQ-21A STUAS (Small Tactical Unmanned Aircraft System), которой присвоен статус начальной оперативной готовности.
Первый полет продолжался два часа, управляли аппаратом специалисты 2-й и 3-й эскадрилий беспилотных авиационных систем корпуса морской пехоты США совместно с представителями компании Insitu.
RQ-21A имеет возможность выполнять несколько заданий в одном полете, на его борту размещены электронно-оптическая система, инфракрасная камера, инфракрасный целеуказатель и лазерный дальномер.
Аппарат весит 34 килограмма, достигает пяти метров в ширину и может нести до 27 килограммов полезной нагрузки. Он развивает скорость до 100 километров в час и может находиться в воздухе в течение суток. Боевой радиус RQ-21A — до 1000 километров. Беспилотник оснащен лазерным дальномером, а также комплексом электрооптических и инфракрасных датчиков.
Как сообщалось ранее, поставка аппаратов RQ-21A для ВМС США намечена на 2017 год в рамках программы STUAS (Small Tactical Unmanned Air System), предполагающей оснащение войск малыми тактическими беспилотниками.
Помимо ВМС США интерес к беспилотникам RQ-21A проявила американская Морская пехота. Морпехи, как сообщалось, будут запускать аппараты преимущественно на суше.

ХАРАКТЕРИСТИКИ

Максимальный взлетный вес 61,2 кг
Вес пустого 34 кг
Длина: 2,5 м
Размах крыльев: 4,8 м
Двигатель: JP-5, JP-8
Радиус действия до 1000 км
Продолжительность полета 24 ч
Скорость полета 100 км/ч
Потолок до 6000 м
Вес полезной нагрузки 18 — 27 кг

Источники: www.insitu.com и др.

bastion-karpenko.ru

Boeing Insitu RQ-21 Blackjack

Created Friday 31 January 2014

@RQ-21A @БПЛА @США @Insitu @Boeing

  • Тип: разведывательный БПЛА
  • Разработчик: Insitu, подразделение Boeing, США
  • Первый полет: 28 июля 2012
  • Проект: STUAS (Small Tactical Unmanned Aircraft System)
  • Стоимость программы: $559 млн (включая производство 107 систем до 2017 г)

ТТХ

• Длина: 2.4 м • Размах крыла: 4.8 м • Масса: 34 кг • Максимальный взлётный вес: 61 кг • Масса полезной нагрузки: 10 кг • Максимальная скорость: 167 км/ч • Крейсерская скорость: 101 км/ч • Потолок: около 6000 м (19500 футов). • Время полёта: до 24 часов. • Дальность действия: около 1000 км

Оснащение
  • лазерный дальномер
  • комплекс электронно-оптических и инфракрасных сенсоров
Беспилотник RQ-21A, также известный как Integrator, в ходе заводских испытаний был впервые запущен с палубы корабля 10 февраля 2013 года. Испытания проводились в Мексиканском заливе на палубе десантного корабля-дока «Меса-Верде». До этого беспилотник три месяца испытывали на суше в Калифорнии.

Аппарат обеспечивает возможности наблюдения и разведки для подразделений, действующих на суше и на море. Открытая архитектура позволяет осуществлять быструю реконфигурацию установленного оптоэлектронного оборудования, масса которого ограничена 10 кг. Стандартная нагрузка включает в себя движущиеся дневные и ночные камеры слежения, инфракрасный указатель, коммуникационный комплект, приемники системы автоматического распознавания.

Запуск беспилотника осуществляется при помощи пневматической катапульты.
