Патроны для нарезного оружия | Армейский вестник

В настоящее время ведущие армии мира приступили к реализации программ разработки новых типов стрелкового оружия («Ратник» в России и NGSAR в США). Как показывает более чем столетний опыт освоения сначала унитарных патронов, а затем промежуточных и малоимпульсных, наиболее перспективным решением является опережающее развитие новых типов боеприпасов.

По итогам Второй мировой войны был сделан вывод о необходимости совершенствования конструкции наиболее расходного вида боеприпасов (патронов к автоматическому стрелковому оружию) и расширения ресурсной базы для их производства.

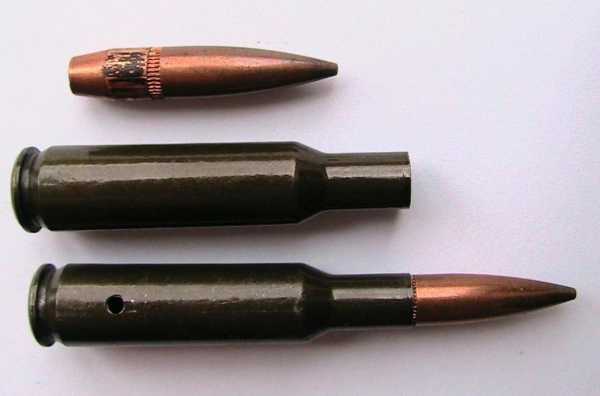

Патроны с металлическими гильзами

Насыщение пехотных частей автоматическим оружием в сфере оборонной промышленности вызвало дефицит меди, традиционно применявшейся в составе патронной латуни (используемой для производства гильз патронов) и томпака (используемого для производства оболочек пуль).

Наиболее эффективным решением проблемы дефицита ресурсов стало использование мягкой стали, покрытой с двух сторон медью для защиты от коррозии, или без покрытия, применявшейся в военное время для выпуска так называемых суррогатных гильз. В послевоенное время была освоена технология покрытия стальных гильз специальным лаком, защищавшим их от влаги и снижавшим трение в патроннике (до определенного температурного предела).

Несмотря на сходство технических характеристик мягкой стали и медных сплавов, последние имеют преимущество в пластичности и коррозионной стойкости. Лаковое покрытие стальных гильз обладает малой износостойкостью и в процессе перезарядки при контакте с металлическими частями оружия имеет свойство повреждаться и переноситься на элементы автоматики, выводя их из строя. В случае извлечения неиспользованных патронов из ствола после окончания стрельб их гильзы лишаются лакового покрытия из-за его выгорания при контакте с нагретой поверхностью патронника, после чего ускоренно окисляются и патроны становятся непригодными к дальнейшему использованию.

Возросший расход патронов пехотинцами, вооруженных автоматическим оружием, послужил основанием для увеличения носимого боекомплекта за счет снижения веса патронов. Вплоть до начала 1970-х годов основным направлением снижения веса носимого боекомплекта был переход сначала на промежуточные, а затем и на малоимпульсные патроны, обусловленный стремлением повысить кучность автоматического огня из неудобных положений. После принятия на вооружение автомата АК-74 и автоматической винтовки М-16 этот резерв снижения веса носимого боекомплекта был исчерпан – попытка использовать более легкие стреловидные пули выявила их увеличенный ветровой снос.

В настоящее время в качестве поражающих элементов преимущественно используются пули со стальным сердечником, свинцовой рубашкой и томпаковой оболочкой. С целью повышения бронепробиваемости армия США перешла на использование цельнометаллических пуль патронов M80A1 EPR и M855A1 без свинцовой рубашки, состоящих из томпаковой оболочки и сердечника с головной частью из стали и хвостовой частью из висмута.

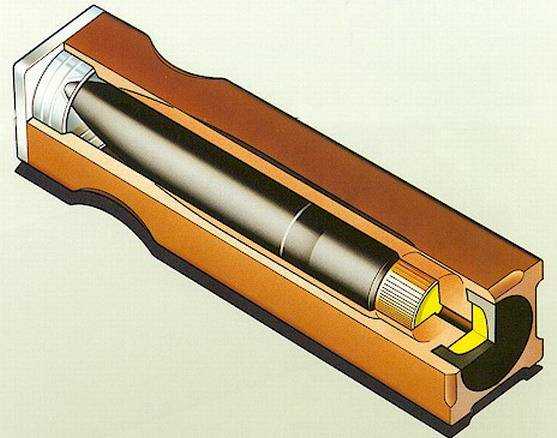

Безгильзовые патроны

В 1980-х годах в СССР и странах НАТО была сделана попытка радикально решить проблемы высокой материалоемкости классических патронов путем перехода на безгильзовые боеприпасы. Наибольшего прогресса в этом направлении достигла немецкая компания Heckler und Koch, создавшая автоматическую винтовку HK G11, использовавшую безгильзовые патроны DM11 разработки компании Dynamit Nobel.

Однако войсковая эксплуатация серии из 1000 винтовок HK G11 в пограничной службе ФРГ продемонстрировала их опасность для военнослужащих из-за регулярного самовозгорания безгильзовых патронов в патроннике, несмотря на его конструктивную отделенность от ствола винтовки. В итоге немецким пограничникам сначала запретили использовать автоматический режим ведения огня, а затем вообще сняли HK G11 с вооружения из-за бессмысленности её использования в качестве чисто самозарядного оружия при наличии сверхусложненной автоматики («часы с кукушкой»).

Патроны с пластиковыми гильзами

Следующая попытка снизить материалоемкость боеприпасов стрелкового оружия и увеличить носимый боезапас была осуществлена в 2000-х годах в США компанией AAI (в настоящее время Textron Systems, производственное подразделение корпорации Textron) в рамках программы LSAT (Lightweight Small Arms Technologies), приведшей к созданию ручного пулемета и автоматического карабина, рассчитанных на комбинированное боепитание патронами с латунной гильзой, пластиковой гильзой и безгильзовыми, выполненными в телескопическом форм-факторе.

Безгильзовые патроны ожидаемо отметились самовозгораниями в патроннике ствола, несмотря на его отъемное конструктивное исполнение, поэтому выбор в программе LSAT был сделан в пользу патронов с пластиковой гильзой. Однако стремление к снижению стоимости боеприпасов обусловило неверный выбор типа пластика: в качестве такового был использован полиамид, который обладает всеми необходимыми характеристиками, кроме одной, но самой главной – его максимальная рабочая температура не превышает 250 градусов Цельсия.

Еще в 1950-х годах по итогам полигонных испытаний было определено, что ствол пулемета ДП в условиях непрерывной стрельбы очередями с перерывами на смену магазинов нагревается до следующих величин:

150 выстрелов — 210°C
200 выстрелов — 360°C
300 выстрелов — 440°C
400 выстрелов — 520°C

Иначе говоря, в условиях интенсивного боя, после израсходования первых двух сотен патронов ствол ручного пулемета гарантированно достигнет температуры расплавления полиамида.

В связи с указанным обстоятельством программа LSAT в 2016 году была закрыта и на её базе была начата программа CTSAS (Cased Telescoped Small Arms Systems) с целью разработки телескопических патронов на новой материальной основе. Судя по интервью администратора программы со стороны Армии США Кори Филлипс, данного интернет-изданию thefirearmblog.com в марте 2017 года, в качестве материала пластиковых гильз был выбран наиболее термостойкий на данный момент конструкционный полимер – полиимид, максимальная рабочая температура которого составляет 400°C.

Полиимид в качестве материала гильзы патронов обладает и другим ценным свойством – при нагревании свыше указанного уровня он обугливается без расплавления с выделением летучих веществ, не загрязняющих патронник ствола, при этом обугленная поверхность гильзы служит отличным антифрикционным материалом при её экстракции после выстрела. Прочность закраины гильзы обеспечивает металлический фланец.

Температура в 400 градусов является допустимым пределом нагрева стволов стрелкового оружия, после чего наступает их коробление, поскольку температура технологического отпуска стволов составляет от 415 до 430 градусов. Однако прочность полиимида на растяжение при температуре 300 и более градусов падает до 30 МПа, что соответствует давлению в патроннике 300 атмосфер, т.е. на порядок меньше максимального уровня давления пороховых газов у современных моделей стрелкового оружия. При попытке извлечь стреляную гильзу из патронника классической конструкции произойдет отрыв металлического фланца с выбиванием шомполом остатков гильзы из ствола.

Нагрев патрона в патроннике классической конструкции можно в определенной степени контролировать с помощью стрельбы с открытого затвора (пулеметы), но в случае интенсивной стрельбы и стрельбы с закрытого затвора (автоматы и автоматические винтовки) нагрев патрона свыше 400 градусов практически неизбежен.

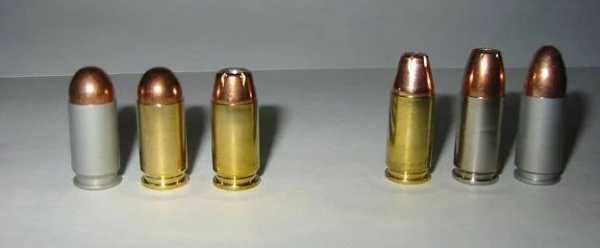

Патроны с алюминиевыми гильзами

Ещё одной альтернативой медным сплавам в являются алюминиевые сплавы, применяемые в гильзах серийных пистолетных патронов, в опытных разработках винтовочных патронов и в серийных выстрелах к 30-мм автоматической пушке GAU-8A. Замена меди на алюминий позволяет снять ограничение на ресурсную базу, снизить стоимость гильзы, на 25 процентов уменьшить вес боеприпаса и, соответственно, увеличить носимый боекомплект.

В 1962 году в ЦНИИТОЧМАШ были разработаны опытные патроны калибра 7,62х39 мм с гильзой из алюминиевого сплава (шифр ГА). Гильзы имели антифрикционное графитовое покрытие. С целью предотвращения электрохимической коррозии чашка капсюля была изготовлена из алюминиевого сплава.

Однако применению подобных гильз препятствует их единственное отрицательное свойство – самовоспламенение алюминия и его сплавов на воздухе при нагреве до 430°C. Теплота горения алюминия очень велика и составляет 30,8 МДж/кг. Самовоспламенению подвержена внешняя поверхность изделий при нагреве до указанной температуры и возрастании проницаемости оксидной пленки для кислорода воздуха или при нагреве до меньшей температуры в случае повреждения оксидной пленки. Непластичная керамическая оксидная пленка (толщина ~ 0,005 мкм) разрушается при деформации пластичной металлической гильзы под действием давления пороховых газов, проницаемость оксидной пленки достигается в результате нагрева при интенсивной стрельбе. Самовоспламеняются гильзы только на воздухе после экстракции из ствола, где поддерживается отрицательный кислородный баланс в процессе сгорания пороха.

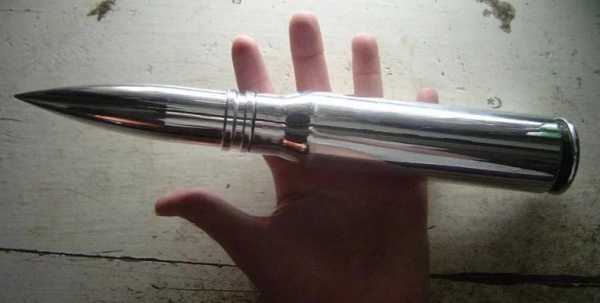

Поэтому алюминиевые гильзы получили распространение лишь в составе пистолетных патронов калибров 9х18 ПМ и 9х19 Para, интенсивность стрельбы которыми и достигаемая температура в патроннике не идет ни в какое сравнение с этими показателями пулеметов, автоматических винтовок и автоматов.

Алюминий был также использован в опытном патроне 6х45 SAW Long, гильза которого была снабжена эластичным силиконовым вкладышем, затягивающем трещины в металле и оксидной пленке. Однако такое решение привело к увеличению линейных размеров патрона, связанного с ними габарита ствольной коробки и, соответственно, веса оружия.

Еще одним решением, но доведенным до принятия на вооружение, является 30-мм артиллерийский выстрел 30х173 GAU с гильзой из алюминиевого сплава. Это стало возможным благодаря использованию специального низкомолекулярного «холодного» метательного заряда. Термохимический потенциал пороха прямо пропорционален температуре горения и обратно пропорционален молекулярному весу продуктов горения. Классические нитроцеллюлозные и пироксилиновые пороха имеют молекулярный вес 25 и температуру горения 3000-3500 К, а молекулярный вес нового пороха был равен 17 при температуре горения 2000-2400 К при одинаковом импульсе.

Перспективная металлокерамическая гильза

Положительный опыт применения артиллерийских выстрелов с алюминиевой гильзой дает возможность рассматривать этот металл и в качестве конструкционного материала для гильз патронов стрелкового оружия (даже без специального метательного состава). С целью подтверждения правильности указанного выбора целесообразно сравнить характеристики гильз из латуни и алюминиевого сплава.

Латунь Л68 содержит в своем составе 68 процентов меди и 32 процента цинка. Её плотность равна 8,5 г/см3, твердость – 150 МПа, прочность на растяжение при 20°C — 400 МПа, относительное удлинение при растяжении – 50 процентов, коэффициент трения скольжения по стали – 0,18, температура плавления – 938°C, температурная зона хрупкости – от 300 до 700°C.

В качестве замены латуни предлагается использовать алюминий, легированный магнием, никелем и другими химическими элементами в объемной доле не более 3% с целью повышения упругих, термических и литейных свойств без влияния на стойкость сплава против коррозии и растрескивания под нагрузкой. Прочность сплава достигается его армированием дисперсными волокнами оксида алюминия (диаметр ~ 1 мкм) в объемной доле 20%. Защита от поверхностного самовоспламенения обеспечивается путем замены хрупкой оксидной пленки пластичным медным/латунным покрытием (толщина ~ 5 мкм), наносимым с помощью электролиза.

Полученный металлокерамический композит относится к классу керметов и формируется в конечное изделие литьем под давлением с целью ориентации армирующих волокон вдоль оси гильзы. Анизотропия прочностных свойств позволяет сохранить податливость композитного материала в радиальном направлении для обеспечения плотного контакта стенок гильзы с поверхностью патронника под действием давления пороховых газов с целью обтюрации последних.

Антифрикционные и противозадирные свойства гильзы обеспечиваются путем нанесения на её внешнюю поверхность полиимид-графитового покрытия (толщина ~ 10 мкм) с равными объемными долями связующего и наполнителя, выдерживающего контактную нагрузку 1 ГПа и рабочую температуру 400°C, используемого в качестве покрытия поршней ДВС.

Плотность кермета равна 3,2 г/см3, прочность при растяжении в осевом направлении: при 20°C – 1250 МПа, при 400°C – 410 МПа, прочность при растяжении в радиальном направлении: при 20°C – 210 МПа, при 400°C – 70 МПа, относительное удлинение при растяжении в осевом направлении: при 20°C – 1,5%, при 400°C – 3%, относительное удлинение при растяжении в радиальном направлении: при 20°C – 25%, при 400°C – 60%, температура плавления — 1100°C.

Коэффициент трения скольжения антифрикционного покрытия по стали составляет 0,05 при контактной нагрузке от 30 МПа и выше.

Технологический процесс производства керметных гильз состоит из меньшего количества операций (смешение металла с волокном, литье гильз, горячая накатка закраины и дульца, латунирование, нанесение антифрикционного покрытия) по сравнению с количеством операций в технологическом процессе изготовления латунных гильз (литье заготовок, холодная вытяжка в шесть проходов, холодная накатка закраины и дульца).

Вес латунной гильзы патрона 5,56х45 мм равен 5 граммам, вес керметной гильзы – 2 грамма. Стоимость одного грамма меди составляет 0,7 цента США, алюминия — 0,2 цента США, стоимость дисперсных волокон оксида алюминия – 1,6 цента США, их вес в составе гильзы не превышает 0,4 грамма.

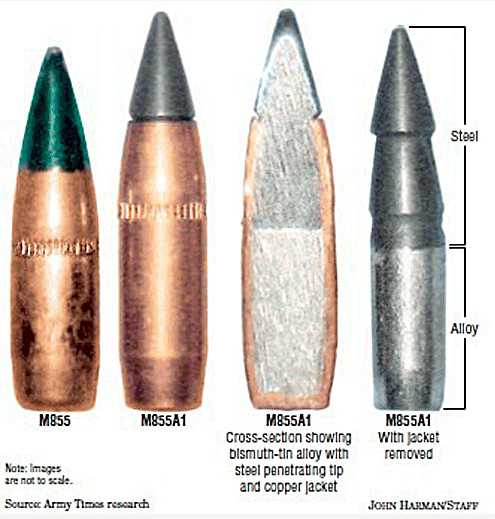

Перспективная пуля

В связи с принятием на вооружение армейских бронежилетов класса 6Б45-1 и ESAPI, не пробиваемых пулями ручного стрелкового оружия со стальным сердечником на дистанции 10 и более метров, планируется переход на использование пуль с сердечником из спеченного сплава порошков карбида вольфрама (95%) и кобальта (5%) с удельным весом 15 г/куб.см, не нуждающемся в утяжелении с помощью свинца или висмута.

Основным материалом оболочки пуль служит томпак, состоящий из 90% меди и 10% цинка, плотность которого составляет 8,8 г/куб.см, температура плавления — 950°C, прочность при растяжении — 440 МПа, прочность при сжатии – 520 МПа, твердость — 145 МПа, относительное удлинение — 3% и коэффициент трения скольжения по стали — 0,44.

В связи с повышением начальной скорости пуль до 1000 и более метров в секунду и увеличением темпа стрельбы до 2000 и более выстрелов в минуту (АН-94 и HK G-11) томпак перестал соответствовать требованиям, предъявляемым к оболочке пуль в связи с большим термопластическим износом канала ствола из-за высокого коэффициента трения скольжения медного сплава по стали. С другой стороны, известны артиллерийские снаряды, в конструкции которых медные ведущие пояски заменены пластмассовыми (полиэфирными), коэффициент трения которых находится на уровне 0,1. Однако рабочая температура пластмассовых поясков не превышает 200°C, что вдвое меньше максимальной температуры стволов стрелкового оружия до начала их коробления.

Поэтому в качестве оболочки перспективной пули с цельнометаллическим сердечником предлагается использовать полимерный композит (толщина ~ 0,5 мм), содержащий в равных объемных долях полиимид типа ПМ-69 и коллоидный графит общей плотностью 1,5 г/куб.см, прочностью при растяжении 90 МПа, прочностью на сжатие 230 МПа, твердостью 330 МПа, контактной нагрузкой 350 МПа, максимальной рабочей температурой 400°C и коэффициентом трения скольжения по стали 0,05.

Формирование оболочки производится путем смешения олигомера полиимида и частиц графита, экструзии смеси в форму с закладной деталью – сердечником пули и температурной полимеризации смеси. Адгезия оболочки и сердечника пули обеспечивается за счет проникания полиимида в пористую поверхность сердечника под действием давления и температуры.

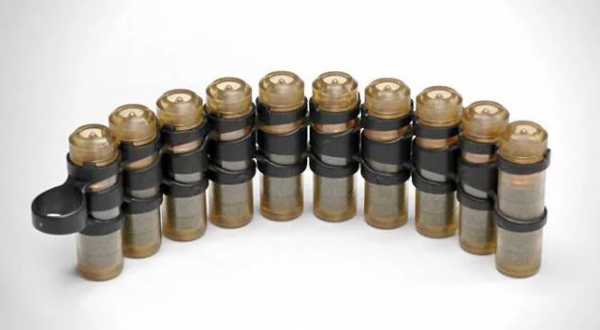

Перспективный телескопический патрон

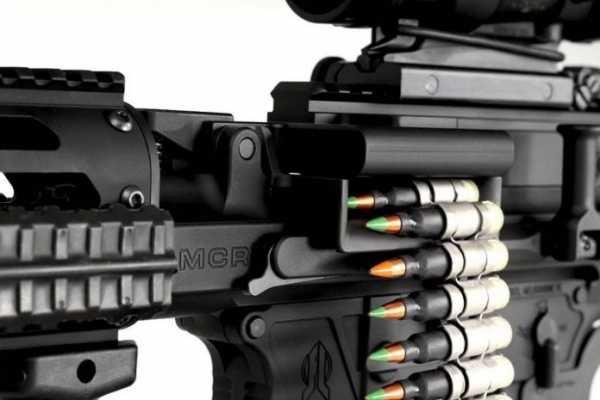

В настоящее время наиболее прогрессивным форм-фактором патрона стрелкового оружия считается телескопический с размещением пули внутри прессованной шашки метательного заряда. Применение плотной шашки вместо классического зерненого заряда с меньшей насыпной плотностью позволяет до полутора раз уменьшить длину патрона и связанный с ней габарит ствольной коробки оружия.

Из-за особенностей конструкции механизма перезаряжания (отъемный патронник ствола) моделей стрелкового оружия (G11 и LSAT), использующих телескопические патроны, их пули утоплены в шашки метательного заряда ниже краев гильзы. Открытый торец вторичного метательного заряда от грязи и влаги защищает пластмассовый колпачок, одновременно выполняющий роль переднего обтюратора при выстреле (путем блокировки стыка отъемного патронника и ствола после прорыва пулей). Как показала практика войсковой эксплуатации телескопических патронов DM11, подобный способ компоновки патрона, не обеспечивающий упор пули в пульный вход ствола, приводит к перекосам пули при выстреле и, соответственно, потере точности.

Для обеспечения заданной последовательности срабатывания телескопического патрона его метательный заряд делится на две части – первичный заряд относительно малой плотности (с большей скоростью горения), расположенный непосредственно между капсюлем и дном пули, и вторничный заряд относительно большей плотности (с меньшей скоростью горения), расположенный концентрически вокруг пули. После накалывания капсюля вначале срабатывает первичный заряд, выталкивающий пулю в канал ствола и создающий давление форсирования для вторичного заряда, который двигает пулю в канале ствола.

Для удержания шашки вторичного заряда внутри патрона края открытого торца гильзы частично завальцовывают. Удержание пули в патроне осуществляется за счет её запрессовки в шашку вторичного заряда. Размещение пули по всей длине в габаритах гильзы уменьшает длину патрона, но при этом создает незаполненный объем гильзы вокруг оживальной части пули, что ведет к увеличению диаметра патрона.

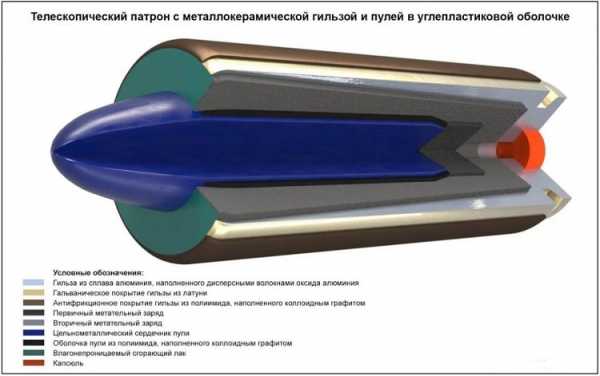

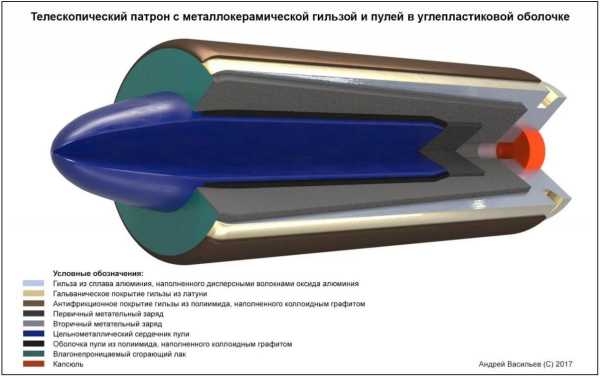

В целях ликвидации указанных недостатков предлагается новая компоновка телескопического патрона, предназначенного для применения в стрелковом оружии с классическим неотъёмным патронником ствола с любым типом механизма перезаряжания (ручным, газовым двигателем, подвижным стволом, полусвободным затвором и т.д.) и способом производства стрельбы (с переднего или заднего шептала).

Предлагаемый патрон оснащен пулей, выходящей своей оживальной частью за пределы гильзы и за счет этого упирающейся в пульный вход ствола. Вместо пластмассового колпачка открытый торец метательного заряда защищен влагостойким лаком, сгорающим при выстреле. Некоторое увеличение длины предлагаемого патрона по сравнению с известными телескопическими патронами компенсируется уменьшением его диаметра за счет ликвидации незаполненных объемов внутри гильзы.

В целом предлагаемый телескопический патрон на четверть увеличит количество патронов в носимом боекомплекте пехотинца, а также позволит снизить материалоемкость, трудоемкость и себестоимость производства гильз.

/Андрей Васильев, topwar.ru/

army-news.ru

Техническая информация об оружии (цикл) / Стрелковое оружие и военно-спортивные игры / НеПропаду

Патроны нарезные.

Статья на тему патронов и классификация на wiki
http://ru.wikipedia.org/wiki/Оружейный_патрон
и
http://ru.wikipedia.org/wiki/Список_патронов_по_калибру

Но мы в этой статье рассмотрим боеприпасы под распространенные отечественные единицы оружия, приятые на вооружение у нас, так как калибров и типов неимоверное множество можно рассудком поехать.
Вам главное запомнить, какие патроны что кушает, и как их различить.
Для простоты:
Есть 2 цифры в обозначении патрона, к примеру: 5,45x39 мм.
Что это значит 5,45 мм — это калибр, а 39 мм – это длина гильзы.

Пистолетные патроны
Пистолетные патроны используются в пистолетах, пистолетах-пулемётах, а также в некоторых револьверах. Эффективная дальность стрельбы — 100—300 метров (зависит от оружия и используемого патрона)

7,62x25 мм ТТ

Основой для него стал патрон Маузера калибра 7,63 мм, в свою очередь произошедший от патрона Борхардта калибра 7,65 мм образца 1893 года и родственный созданному на базе того же патрона 9 мм Люгер.

Тип оружия, использующего патрон
ППШ-41, ТТ, ППД-34/40, ППС-43

7,62 х 25 мм ТТ
Страна-производитель Россия/СССР
Калибр, мм 7,62 х 25
Масса пули, г 5,52
Масса патрона, г 10,2 — 11
Длина гильзы, мм 25,1
Длина патрона, мм 35
Начальная скорость пули, м/с 424 — 455
Энергия пули, Дж 508 — 576
Вес порохового заряда, г 0,48 — 0,52

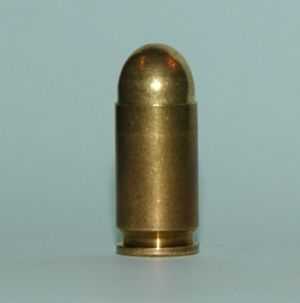

9x18 мм ПМ

9?18 мм ПМ — пистолетный унитарный патрон, созданный на замену патрону 7,62?25 мм ТТ

Тип оружия, использующего патрон
Макарова (ПМ), Стечкина (АПС), ПБ 6П9 (Пистолет бесшумный), АО-44 (6П13 на базе пистолета Стечкина), Форт 12

Характеристики:
Масса патрона, г: 10 (ПММ), 7,4 (ПБМ)
Длина патрона, мм: 24,8
Настоящий калибр пули, мм: 9,27
Масса пули, г: 6,1 (ПМ), 5,4-5,8 (ПММ), 3,7 (ПБМ)
Форма гильзы: цилиндрическая с невыступающим фланцем, образованным кольцевой проточкой
Длина гильзы, мм: 18,1
Диаметр шеи гильзы, мм: 9,91
Диаметр основания гильзы, мм: 9,95
Диаметр фланца гильзы, мм: 9,95
Масса гильзы, г: 18
Масса порохового заряда, г: 0,25
Начальная скорость пули, м/с: 315 (ПМ], 420-435 (ПММ)
Энергия пули, Дж: ~300 (ПМ), 485-505 (ПММ)

Патрон имен много модификаций прошу ознакомиться

так же обширная информация по теме на wiki

Промежуточные патроны ( автоматы и пулеметы )

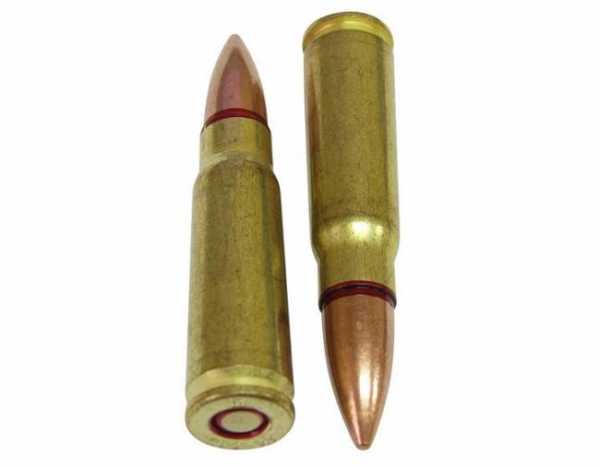

7,62x39 мм

Тип оружия, использующего патрон
карабин Симонова (СКС), автомат Калашникова (АК), ручной пулемет Дегтярева (РПД) и ручные пулеметы Калашникова РПК, РПКС, АЕК-971

Характеристики:
Длина патрона, мм: 55,5
Настоящий калибр пули, мм: 7,85
Масса пули, г: 6,61-12,5
Длина гильзы, мм: 38,5
Диаметр плеча гильзы, мм: 9,96-8,5
Диаметр дульца гильзы, мм: 8,46
Диаметр фланца гильзы, мм: 11,3
Масса порохового заряда, г: 1,6-1,8
Начальная скорость пули, м/с: 710—735
Энергия пули, Дж: 1991—2206

Ознакомьтесь и номенклатурой и модификациями на wiki

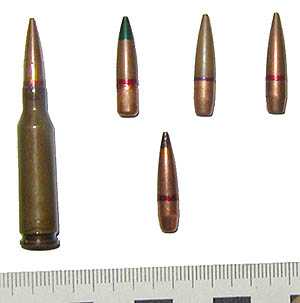

5,45x39 мм

5,45?39 мм — малокалиберный советский промежуточный унитарный патрон центрального воспламенения.

Тип оружия, использующего патрон
АК-74, АК101 и АК102, AH-94 «Абакан», Трехствольный пистолет ТП-82, РПК74, РПКС74, РПК74Н, РПКС74Н. АЕК-971, РПД.

Характеристики:
Длина патрона, мм: 57
Настоящий калибр пули, мм: 5,6
Масса пули, г: 3,2
Длина гильзы, мм: 39,82
Диаметр шеи гильзы, мм: 6,29
Диаметр плеча гильзы, мм: 9,25
Диаметр основания гильзы, мм: 10
Диаметр фланца гильзы, мм: 10
Начальная скорость пули, м/с: 915
Энергия пули, Дж: 1316

Патрон имен много модификаций прошу ознакомиться

Ознакомьтесь и номенклатурой и модификациями на wiki

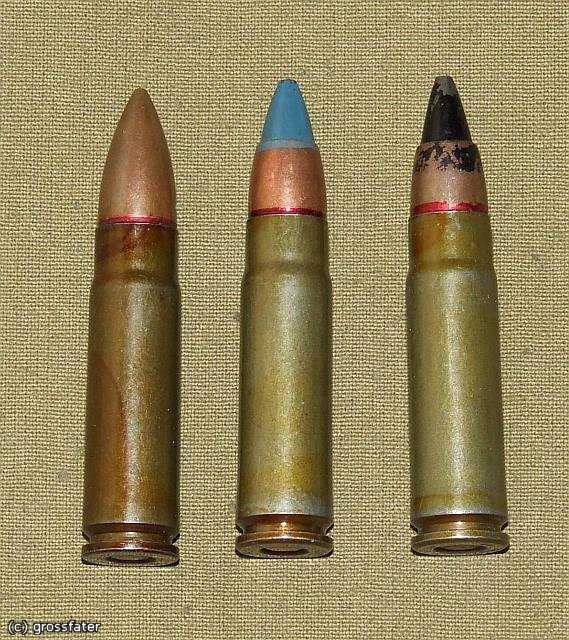

9x39 мм (СП-5, СП-6 и ПАБ-9)

СП-5 — СП-6 — ПАБ-9.

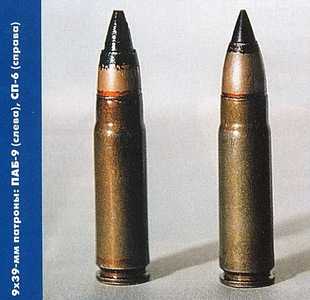

ПАБ-9, СП-6

Тип оружия, использующего патрон
снайперская винтовка ВСС «Винторез» и бесшумный автомат АС «Вал», СР-3 «Вихрь», 9-А91, ВСК-94

Дозвуковая скорость пули и интегрированный глушитель обеспечивают значительное понижение звука выстрела, но низкая начальная скорость и большая масса пули ограничивают эффективную дальность стрельбы до 200 м.
Вместе с тем значительная энергия пули обеспечивает высокое пробивное действие: бронежилет 2-го класса пробивает на расстоянии до 400 м.
Патрон СП-5 имеет оболочечную остроконечную пулю (16,06 г) с задним конусом со стальным термоупрочненным головным вкладышем и свинцовым сердечником.
Патрон СП-6 является бронебойным и предназначен для бесшумной стрельбы из специального автомата АС «Вал» и автомата А-91.
Патрон ПАБ-9
Используется для поражения живой силы противника, защищенной средствами индивидуальной защиты.

Тактико-технические характеристики 9х39 мм (СП-5)
Калибр, мм — 9х39 мм (СП-5)
Настоящий калибр пули, мм: — 9,25
Длина патрона, мм: — 56,02
Длина гильзы, мм: — 38,76
Диаметр фланца гильзы, мм: — 12,43
Диаметр плеча гильзы, мм: — 10,36
Диаметр дульца гильзы, мм: — 10,14
Вес порохового заряда, г: — 0,50
Вес пули, г — 16,0
Нач. скорость пули, м/с — 290 — 310
Дульная энергия пули, Дж — 673

Тактико-технические характеристики 9х39 мм (СП-6)
Калибр, мм — 9х39 мм (СП-6)
Настоящий калибр пули, мм: — 9,25
Длина патрона, мм: — 56,02
Длина гильзы, мм: — 38,76
Диаметр фланца гильзы, мм: — 12,43
Диаметр плеча гильзы, мм: — 10,36
Диаметр дульца гильзы, мм: — 10,14
Вес порохового заряда, г: — 0,50
Вес пули, г — 16,0
Нач. скорость пули, м/с — 290 — 310
Дульная энергия пули, Дж – 673

Технические характеристики ПАБ-9
Калибр, мм 9х39
патрона 25
пули 17,0
Длина патрона, мм 56,0
Начальная скорость, м/с 290–305

Дополнительная информация
Патрон 9x39 СП-5

Патрон 9x39 СП-6

Винтовочные патроны (так же применяются в пулеметах)

Так называемые винтовочные патроны (например, патроны 7,62?54 мм R или 12,7?108 мм) в настоящее время в основном используются для стрельбы из пулемётов и снайперских винтовок. Несмотря на то, что снайперские винтовки могут использовать пулемётные патроны того же калибра, стандартным боеприпасом для них являются специальные снайперские патроны, обладающие значительно лучшей кучностью. От промежуточных патронов винтовочные отличаются большей энергией: они способны сохранять убойное действие на всей дальности полёта.

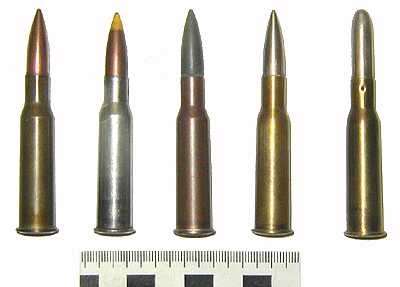

7.62x54R

Тип оружия, использующего патрон
СВД, винтовка Мосина, Пулемёт «Максим», ручной пулемет Дегтярева ДП и ДТМ, ДС-39, РП-46, «Печенег», ГШГ-7,62, СВ-98, 7,62-мм пулемёт Калашникова (ПК).

Тактико-технические характеристики 7.62x54R
Общая длина патрона – 76,5 – 76,9 мм
Длина гильзы — 53,6 мм
Диаметр пули — 7,9 мм
Диаметр гильзы:
у дульца — 8,5 мм
Диаметр корпуса у
фланца — 12,4 мм
Диаметр фланца — 14,4 мм
Вес пули — 9,6 – 13,5 гр*
Вес патрона — от 22,5 гр*
Начальная скорость пули – 775 — 855м/с
*Вес варьируется в зависимости от применяемой пули.

Номенклатура патронов на wiki

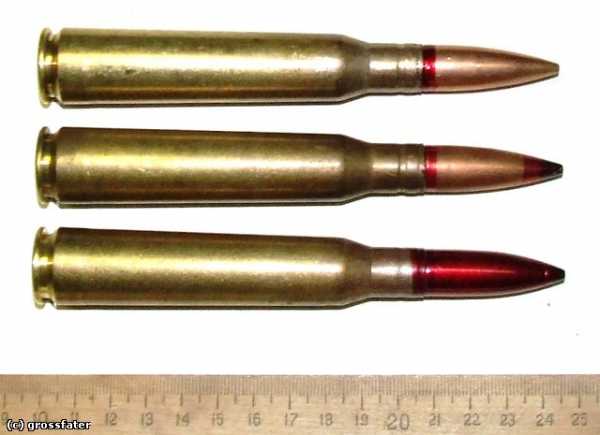

12,7x108 мм


Крупнокалиберный патрон 12,7?108 мм с бронебойной пулей Б-30 был создан в 1930 году в качестве боеприпаса для крупнокалиберного пулемёта. Вскоре появилась бронебойно-зажигательная пуля Б-32 и бронебойно-зажигательно-трассирующая пуля БЗТ

Патрон используется в следующих типах оружия:
ДШК, ДШКМ (СССР), ПТР Шолохова, Универсальный пулемёт Березина (СССР), НСВ «Утёс» (СССР/Казахстан), Танковый пулемёт НСВТ (СССР/РФ/Казахстан), Корабельная турельно-башенная пулемётная установка «Утёс-М» (СССР/РФ), 6П50 «Корд» 12.7 мм (РФ)
Снайперская винтовка ОСВ-96 (В-94) (РФ), Снайперская винтовка КСВК (РФ)

Характеристики:
Длина патрона, мм: 147,5
Настоящий калибр пули, мм: 13
Масса пули, г: 48,2
Длина гильзы, мм: 108
Диаметр шеи гильзы, мм: 13,95
Диаметр плеча гильзы, мм: 18,9
Диаметр основания гильзы, мм: 21,75
Диаметр фланца гильзы, мм: 21,7
Начальная скорость пули, м/с: 817
Энергия пули, Дж: 16 086

Номенклатура патронов

О типах оружия и патронах к ним можно так же ознакомиться на сайте новосибирского патронного завода.

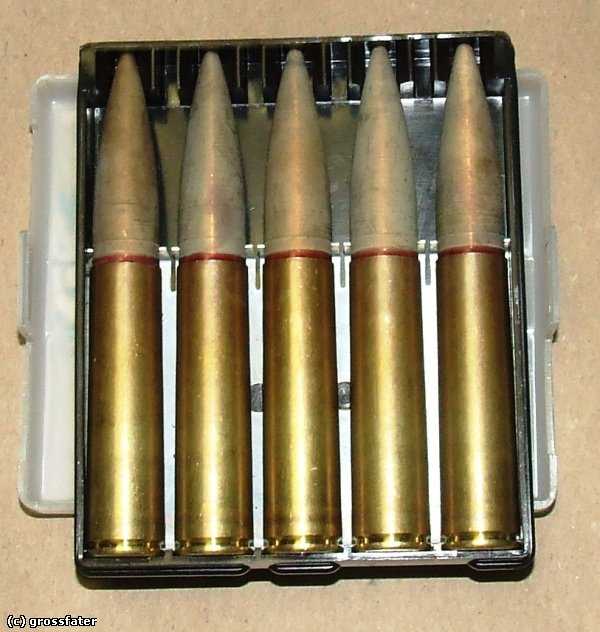

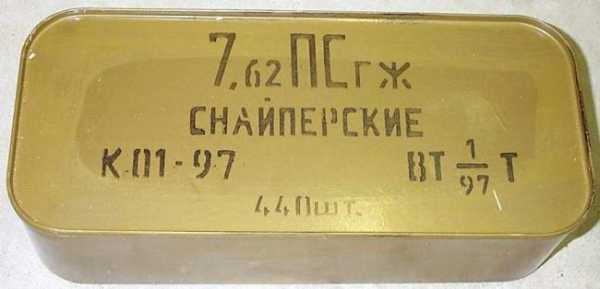

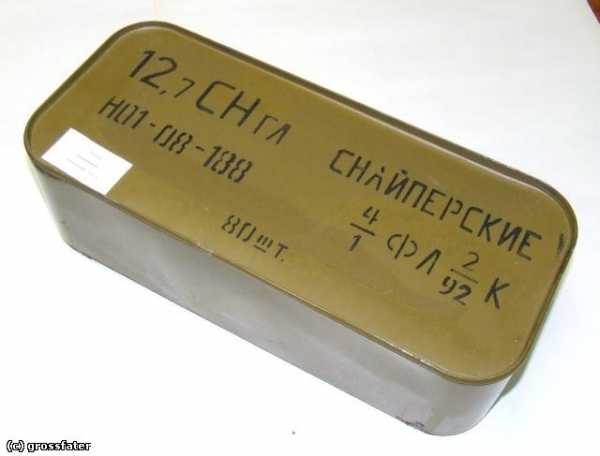

Как бонус информация о заводской упаковке.

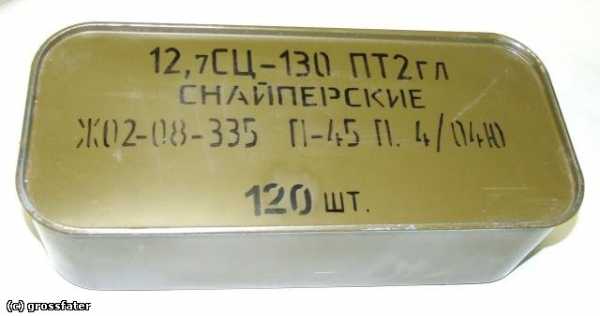

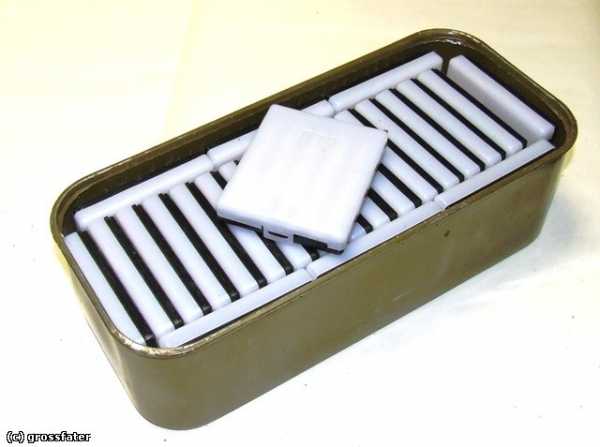

12,7x108 мм

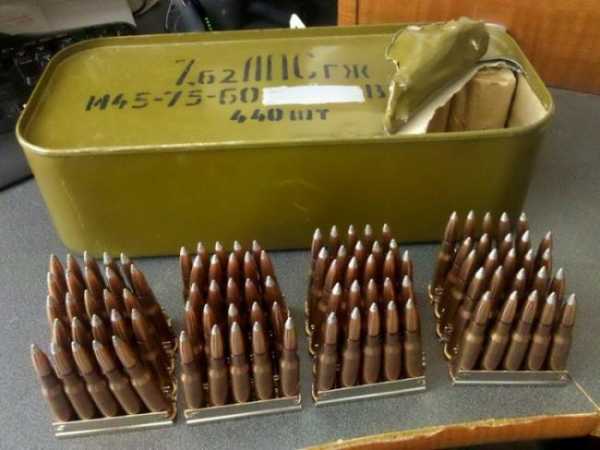

7.62x54R

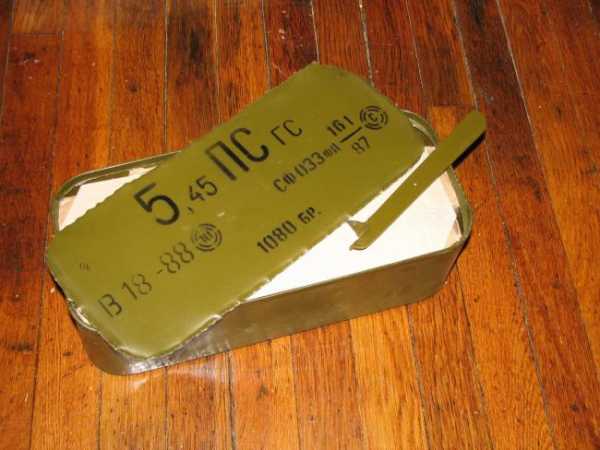

5,45x39 мм

P.S.
Не забываем ставить своё отношение к статье, если понравилось, то я и дальше буду трудиться в этом направлении, если нет, то не буду отнимать Ваше время на чтение всяких глупостей.

ОГЛАВЛЕНИЕ ВСЕГО ЦИКЛА

nepropadu.ru

Патроны для нарезного оружия - Великая армия!

В настоящее время ведущие армии мира приступили к реализации программ разработки новых типов стрелкового оружия («Ратник» в России и NGSAR в США). Как показывает более чем столетний опыт освоения сначала унитарных патронов, а затем промежуточных и малоимпульсных, наиболее перспективным решением является опережающее развитие новых типов боеприпасов.

По итогам Второй мировой войны был сделан вывод о необходимости совершенствования конструкции наиболее расходного вида боеприпасов (патронов к автоматическому стрелковому оружию) и расширения ресурсной базы для их производства.

Патроны с металлическими гильзами

Насыщение пехотных частей автоматическим оружием в сфере оборонной промышленности вызвало дефицит меди, традиционно применявшейся в составе патронной латуни (используемой для производства гильз патронов) и томпака (используемого для производства оболочек пуль).

Наиболее эффективным решением проблемы дефицита ресурсов стало использование мягкой стали, покрытой с двух сторон медью для защиты от коррозии, или без покрытия, применявшейся в военное время для выпуска так называемых суррогатных гильз. В послевоенное время была освоена технология покрытия стальных гильз специальным лаком, защищавшим их от влаги и снижавшим трение в патроннике (до определенного температурного предела).



Несмотря на сходство технических характеристик мягкой стали и медных сплавов, последние имеют преимущество в пластичности и коррозионной стойкости. Лаковое покрытие стальных гильз обладает малой износостойкостью и в процессе перезарядки при контакте с металлическими частями оружия имеет свойство повреждаться и переноситься на элементы автоматики, выводя их из строя. В случае извлечения неиспользованных патронов из ствола после окончания стрельб их гильзы лишаются лакового покрытия из-за его выгорания при контакте с нагретой поверхностью патронника, после чего ускоренно окисляются и патроны становятся непригодными к дальнейшему использованию.

Возросший расход патронов пехотинцами, вооруженных автоматическим оружием, послужил основанием для увеличения носимого боекомплекта за счет снижения веса патронов. Вплоть до начала 1970-х годов основным направлением снижения веса носимого боекомплекта был переход сначала на промежуточные, а затем и на малоимпульсные патроны, обусловленный стремлением повысить кучность автоматического огня из неудобных положений. После принятия на вооружение автомата АК-74 и автоматической винтовки М-16 этот резерв снижения веса носимого боекомплекта был исчерпан – попытка использовать более легкие стреловидные пули выявила их увеличенный ветровой снос.

В настоящее время в качестве поражающих элементов преимущественно используются пули со стальным сердечником, свинцовой рубашкой и томпаковой оболочкой. С целью повышения бронепробиваемости армия США перешла на использование цельнометаллических пуль патронов M80A1 EPR и M855A1 без свинцовой рубашки, состоящих из томпаковой оболочки и сердечника с головной частью из стали и хвостовой частью из висмута.

Безгильзовые патроны

В 1980-х годах в СССР и странах НАТО была сделана попытка радикально решить проблемы высокой материалоемкости классических патронов путем перехода на безгильзовые боеприпасы. Наибольшего прогресса в этом направлении достигла немецкая компания Heckler und Koch, создавшая автоматическую винтовку HK G11, использовавшую безгильзовые патроны DM11 разработки компании Dynamit Nobel.

Однако войсковая эксплуатация серии из 1000 винтовок HK G11 в пограничной службе ФРГ продемонстрировала их опасность для военнослужащих из-за регулярного самовозгорания безгильзовых патронов в патроннике, несмотря на его конструктивную отделенность от ствола винтовки. В итоге немецким пограничникам сначала запретили использовать автоматический режим ведения огня, а затем вообще сняли HK G11 с вооружения из-за бессмысленности её использования в качестве чисто самозарядного оружия при наличии сверхусложненной автоматики («часы с кукушкой»).

Патроны с пластиковыми гильзами

Следующая попытка снизить материалоемкость боеприпасов стрелкового оружия и увеличить носимый боезапас была осуществлена в 2000-х годах в США компанией AAI (в настоящее время Textron Systems, производственное подразделение корпорации Textron) в рамках программы LSAT (Lightweight Small Arms Technologies), приведшей к созданию ручного пулемета и автоматического карабина, рассчитанных на комбинированное боепитание патронами с латунной гильзой, пластиковой гильзой и безгильзовыми, выполненными в телескопическом форм-факторе.

Безгильзовые патроны ожидаемо отметились самовозгораниями в патроннике ствола, несмотря на его отъемное конструктивное исполнение, поэтому выбор в программе LSAT был сделан в пользу патронов с пластиковой гильзой. Однако стремление к снижению стоимости боеприпасов обусловило неверный выбор типа пластика: в качестве такового был использован полиамид, который обладает всеми необходимыми характеристиками, кроме одной, но самой главной – его максимальная рабочая температура не превышает 250 градусов Цельсия.

Еще в 1950-х годах по итогам полигонных испытаний было определено, что ствол пулемета ДП в условиях непрерывной стрельбы очередями с перерывами на смену магазинов нагревается до следующих величин:

150 выстрелов — 210°C
200 выстрелов — 360°C
300 выстрелов — 440°C
400 выстрелов — 520°C

Иначе говоря, в условиях интенсивного боя, после израсходования первых двух сотен патронов ствол ручного пулемета гарантированно достигнет температуры расплавления полиамида.

В связи с указанным обстоятельством программа LSAT в 2016 году была закрыта и на её базе была начата программа CTSAS (Cased Telescoped Small Arms Systems) с целью разработки телескопических патронов на новой материальной основе. Судя по интервью администратора программы со стороны Армии США Кори Филлипс, данного интернет-изданию thefirearmblog.com в марте 2017 года, в качестве материала пластиковых гильз был выбран наиболее термостойкий на данный момент конструкционный полимер – полиимид, максимальная рабочая температура которого составляет 400°C.

Полиимид в качестве материала гильзы патронов обладает и другим ценным свойством – при нагревании свыше указанного уровня он обугливается без расплавления с выделением летучих веществ, не загрязняющих патронник ствола, при этом обугленная поверхность гильзы служит отличным антифрикционным материалом при её экстракции после выстрела. Прочность закраины гильзы обеспечивает металлический фланец.

Температура в 400 градусов является допустимым пределом нагрева стволов стрелкового оружия, после чего наступает их коробление, поскольку температура технологического отпуска стволов составляет от 415 до 430 градусов. Однако прочность полиимида на растяжение при температуре 300 и более градусов падает до 30 МПа, что соответствует давлению в патроннике 300 атмосфер, т.е. на порядок меньше максимального уровня давления пороховых газов у современных моделей стрелкового оружия. При попытке извлечь стреляную гильзу из патронника классической конструкции произойдет отрыв металлического фланца с выбиванием шомполом остатков гильзы из ствола.

Нагрев патрона в патроннике классической конструкции можно в определенной степени контролировать с помощью стрельбы с открытого затвора (пулеметы), но в случае интенсивной стрельбы и стрельбы с закрытого затвора (автоматы и автоматические винтовки) нагрев патрона свыше 400 градусов практически неизбежен.

Патроны с алюминиевыми гильзами

Ещё одной альтернативой медным сплавам в являются алюминиевые сплавы, применяемые в гильзах серийных пистолетных патронов, в опытных разработках винтовочных патронов и в серийных выстрелах к 30-мм автоматической пушке GAU-8A. Замена меди на алюминий позволяет снять ограничение на ресурсную базу, снизить стоимость гильзы, на 25 процентов уменьшить вес боеприпаса и, соответственно, увеличить носимый боекомплект.

В 1962 году в ЦНИИТОЧМАШ были разработаны опытные патроны калибра 7,62х39 мм с гильзой из алюминиевого сплава (шифр ГА). Гильзы имели антифрикционное графитовое покрытие. С целью предотвращения электрохимической коррозии чашка капсюля была изготовлена из алюминиевого сплава.

Однако применению подобных гильз препятствует их единственное отрицательное свойство – самовоспламенение алюминия и его сплавов на воздухе при нагреве до 430°C. Теплота горения алюминия очень велика и составляет 30,8 МДж/кг. Самовоспламенению подвержена внешняя поверхность изделий при нагреве до указанной температуры и возрастании проницаемости оксидной пленки для кислорода воздуха или при нагреве до меньшей температуры в случае повреждения оксидной пленки. Непластичная керамическая оксидная пленка (толщина ~ 0,005 мкм) разрушается при деформации пластичной металлической гильзы под действием давления пороховых газов, проницаемость оксидной пленки достигается в результате нагрева при интенсивной стрельбе. Самовоспламеняются гильзы только на воздухе после экстракции из ствола, где поддерживается отрицательный кислородный баланс в процессе сгорания пороха.

Поэтому алюминиевые гильзы получили распространение лишь в составе пистолетных патронов калибров 9х18 ПМ и 9х19 Para, интенсивность стрельбы которыми и достигаемая температура в патроннике не идет ни в какое сравнение с этими показателями пулеметов, автоматических винтовок и автоматов.

Алюминий был также использован в опытном патроне 6х45 SAW Long, гильза которого была снабжена эластичным силиконовым вкладышем, затягивающем трещины в металле и оксидной пленке. Однако такое решение привело к увеличению линейных размеров патрона, связанного с ними габарита ствольной коробки и, соответственно, веса оружия.

Еще одним решением, но доведенным до принятия на вооружение, является 30-мм артиллерийский выстрел 30х173 GAU с гильзой из алюминиевого сплава. Это стало возможным благодаря использованию специального низкомолекулярного «холодного» метательного заряда. Термохимический потенциал пороха прямо пропорционален температуре горения и обратно пропорционален молекулярному весу продуктов горения. Классические нитроцеллюлозные и пироксилиновые пороха имеют молекулярный вес 25 и температуру горения 3000-3500 К, а молекулярный вес нового пороха был равен 17 при температуре горения 2000-2400 К при одинаковом импульсе.

Перспективная металлокерамическая гильза

Положительный опыт применения артиллерийских выстрелов с алюминиевой гильзой дает возможность рассматривать этот металл и в качестве конструкционного материала для гильз патронов стрелкового оружия (даже без специального метательного состава). С целью подтверждения правильности указанного выбора целесообразно сравнить характеристики гильз из латуни и алюминиевого сплава.

Латунь Л68 содержит в своем составе 68 процентов меди и 32 процента цинка. Её плотность равна 8,5 г/см3, твердость – 150 МПа, прочность на растяжение при 20°C — 400 МПа, относительное удлинение при растяжении – 50 процентов, коэффициент трения скольжения по стали – 0,18, температура плавления – 938°C, температурная зона хрупкости – от 300 до 700°C.

В качестве замены латуни предлагается использовать алюминий, легированный магнием, никелем и другими химическими элементами в объемной доле не более 3% с целью повышения упругих, термических и литейных свойств без влияния на стойкость сплава против коррозии и растрескивания под нагрузкой. Прочность сплава достигается его армированием дисперсными волокнами оксида алюминия (диаметр ~ 1 мкм) в объемной доле 20%. Защита от поверхностного самовоспламенения обеспечивается путем замены хрупкой оксидной пленки пластичным медным/латунным покрытием (толщина ~ 5 мкм), наносимым с помощью электролиза.

Полученный металлокерамический композит относится к классу керметов и формируется в конечное изделие литьем под давлением с целью ориентации армирующих волокон вдоль оси гильзы. Анизотропия прочностных свойств позволяет сохранить податливость композитного материала в радиальном направлении для обеспечения плотного контакта стенок гильзы с поверхностью патронника под действием давления пороховых газов с целью обтюрации последних.

Антифрикционные и противозадирные свойства гильзы обеспечиваются путем нанесения на её внешнюю поверхность полиимид-графитового покрытия (толщина ~ 10 мкм) с равными объемными долями связующего и наполнителя, выдерживающего контактную нагрузку 1 ГПа и рабочую температуру 400°C, используемого в качестве покрытия поршней ДВС.

Плотность кермета равна 3,2 г/см3, прочность при растяжении в осевом направлении: при 20°C – 1250 МПа, при 400°C – 410 МПа, прочность при растяжении в радиальном направлении: при 20°C – 210 МПа, при 400°C – 70 МПа, относительное удлинение при растяжении в осевом направлении: при 20°C – 1,5%, при 400°C – 3%, относительное удлинение при растяжении в радиальном направлении: при 20°C – 25%, при 400°C – 60%, температура плавления — 1100°C.

Коэффициент трения скольжения антифрикционного покрытия по стали составляет 0,05 при контактной нагрузке от 30 МПа и выше.

Технологический процесс производства керметных гильз состоит из меньшего количества операций (смешение металла с волокном, литье гильз, горячая накатка закраины и дульца, латунирование, нанесение антифрикционного покрытия) по сравнению с количеством операций в технологическом процессе изготовления латунных гильз (литье заготовок, холодная вытяжка в шесть проходов, холодная накатка закраины и дульца).

Вес латунной гильзы патрона 5,56х45 мм равен 5 граммам, вес керметной гильзы – 2 грамма. Стоимость одного грамма меди составляет 0,7 цента США, алюминия — 0,2 цента США, стоимость дисперсных волокон оксида алюминия – 1,6 цента США, их вес в составе гильзы не превышает 0,4 грамма.

Перспективная пуля

В связи с принятием на вооружение армейских бронежилетов класса 6Б45-1 и ESAPI, не пробиваемых пулями ручного стрелкового оружия со стальным сердечником на дистанции 10 и более метров, планируется переход на использование пуль с сердечником из спеченного сплава порошков карбида вольфрама (95%) и кобальта (5%) с удельным весом 15 г/куб.см, не нуждающемся в утяжелении с помощью свинца или висмута.

Основным материалом оболочки пуль служит томпак, состоящий из 90% меди и 10% цинка, плотность которого составляет 8,8 г/куб.см, температура плавления — 950°C, прочность при растяжении — 440 МПа, прочность при сжатии – 520 МПа, твердость — 145 МПа, относительное удлинение — 3% и коэффициент трения скольжения по стали — 0,44.

В связи с повышением начальной скорости пуль до 1000 и более метров в секунду и увеличением темпа стрельбы до 2000 и более выстрелов в минуту (АН-94 и HK G-11) томпак перестал соответствовать требованиям, предъявляемым к оболочке пуль в связи с большим термопластическим износом канала ствола из-за высокого коэффициента трения скольжения медного сплава по стали. С другой стороны, известны артиллерийские снаряды, в конструкции которых медные ведущие пояски заменены пластмассовыми (полиэфирными), коэффициент трения которых находится на уровне 0,1. Однако рабочая температура пластмассовых поясков не превышает 200°C, что вдвое меньше максимальной температуры стволов стрелкового оружия до начала их коробления.

Поэтому в качестве оболочки перспективной пули с цельнометаллическим сердечником предлагается использовать полимерный композит (толщина ~ 0,5 мм), содержащий в равных объемных долях полиимид типа ПМ-69 и коллоидный графит общей плотностью 1,5 г/куб.см, прочностью при растяжении 90 МПа, прочностью на сжатие 230 МПа, твердостью 330 МПа, контактной нагрузкой 350 МПа, максимальной рабочей температурой 400°C и коэффициентом трения скольжения по стали 0,05.

Формирование оболочки производится путем смешения олигомера полиимида и частиц графита, экструзии смеси в форму с закладной деталью – сердечником пули и температурной полимеризации смеси. Адгезия оболочки и сердечника пули обеспечивается за счет проникания полиимида в пористую поверхность сердечника под действием давления и температуры.

Перспективный телескопический патрон

В настоящее время наиболее прогрессивным форм-фактором патрона стрелкового оружия считается телескопический с размещением пули внутри прессованной шашки метательного заряда. Применение плотной шашки вместо классического зерненого заряда с меньшей насыпной плотностью позволяет до полутора раз уменьшить длину патрона и связанный с ней габарит ствольной коробки оружия.

Из-за особенностей конструкции механизма перезаряжания (отъемный патронник ствола) моделей стрелкового оружия (G11 и LSAT), использующих телескопические патроны, их пули утоплены в шашки метательного заряда ниже краев гильзы. Открытый торец вторичного метательного заряда от грязи и влаги защищает пластмассовый колпачок, одновременно выполняющий роль переднего обтюратора при выстреле (путем блокировки стыка отъемного патронника и ствола после прорыва пулей). Как показала практика войсковой эксплуатации телескопических патронов DM11, подобный способ компоновки патрона, не обеспечивающий упор пули в пульный вход ствола, приводит к перекосам пули при выстреле и, соответственно, потере точности.

Для обеспечения заданной последовательности срабатывания телескопического патрона его метательный заряд делится на две части – первичный заряд относительно малой плотности (с большей скоростью горения), расположенный непосредственно между капсюлем и дном пули, и вторничный заряд относительно большей плотности (с меньшей скоростью горения), расположенный концентрически вокруг пули. После накалывания капсюля вначале срабатывает первичный заряд, выталкивающий пулю в канал ствола и создающий давление форсирования для вторичного заряда, который двигает пулю в канале ствола.

Для удержания шашки вторичного заряда внутри патрона края открытого торца гильзы частично завальцовывают. Удержание пули в патроне осуществляется за счет её запрессовки в шашку вторичного заряда. Размещение пули по всей длине в габаритах гильзы уменьшает длину патрона, но при этом создает незаполненный объем гильзы вокруг оживальной части пули, что ведет к увеличению диаметра патрона.

В целях ликвидации указанных недостатков предлагается новая компоновка телескопического патрона, предназначенного для применения в стрелковом оружии с классическим неотъёмным патронником ствола с любым типом механизма перезаряжания (ручным, газовым двигателем, подвижным стволом, полусвободным затвором и т.д.) и способом производства стрельбы (с переднего или заднего шептала).

Предлагаемый патрон оснащен пулей, выходящей своей оживальной частью за пределы гильзы и за счет этого упирающейся в пульный вход ствола. Вместо пластмассового колпачка открытый торец метательного заряда защищен влагостойким лаком, сгорающим при выстреле. Некоторое увеличение длины предлагаемого патрона по сравнению с известными телескопическими патронами компенсируется уменьшением его диаметра за счет ликвидации незаполненных объемов внутри гильзы.

В целом предлагаемый телескопический патрон на четверть увеличит количество патронов в носимом боекомплекте пехотинца, а также позволит снизить материалоемкость, трудоемкость и себестоимость производства гильз.

Андрей Васильев, topwar.ru

big-army.ru

Патрон для нарезного оружия

Изобретение относится к боеприпасам, в частности к пулевым патронам для нарезного оружия. Пулевой патрон для нарезного оружия содержит цилиндрическую гильзу с относительным удлинением не менее 2,7, капсюль-воспламенитель, расположенный на оси патрона, пулю, основной и дополнительный пороховые заряды. Дополнительная часть порохового заряда отделена от основного порохового заряда диафрагмой с отверстием. Диафрагма с отверстием размещена внутри гильзы с натягом и имеет первоначальный диаметр на 0,05-0,2 мм больше внутреннего диаметра гильзы. Достигается увеличение начальной скорости пули. 3 з.п. ф-лы, 3 ил.



Изобретение относится к боеприпасам, в частности к пулевым патронам для нарезного оружия, и может быть использовано для спортивной стрельбы и стрельбы при охоте, а также для нужд МВД.

Известны аналоги патрона (Патрон калибра .44 Magnum), (Патрон .45-70-405 или .45-70 Government - американский винтовочный патрон центрального воспламенения разработанный специалистами Спрингфилдского арсенала под винтовку Springfield Model 1873 на основе боеприпаса .50-90 Sharps) и (Патрон калибра .45 Colt), имеющие: относительно длинные цилиндрические капсюлированные гильзы (капсюль типа «Боксер»), пороховой заряд и пулю, которая может врезаться в нарезы ствола для придания ей вращения. Относительное удлинение гильзы данных патронов (отношение длины гильзы к ее внутреннему диаметру) составляет от 2,7 до 5,0. Патроны могут применяться для стрельбы из длинноствольного нарезного оружия. Такое относительное удлинение гильзы сравнимо с относительным удлинением гильзы гладкоствольных патронов калибра 12/70, 12/76 и 410/70, в которых успешно работает метод увеличения начальной скорости полета пули за счет разделения порохового заряда на части диафрагмой с отверстием.

Известен патрон для нарезных ружей калибра .454 Casull (патрон был представлен широкой публике в 1959 году в Американском оружейном журнале «Пушки и Пули» («Guns and Ammo») и на оружейной выставке в том же году), который выбирается за прототип. Относительное удлинение гильзы данного патрона составляет 3.0. Производство патронов .454 Casull было налажено многими фирмами, а сам патрон кроме США стал стандартным и для Европы, прописавшись в том числе в каталоге фирмы Франкония. Патрон разработан в 1957 году Диком Казуллом и Джеком Фалмером и впервые был анонсирован в ноябре 1959 года в журнале «Guns and Ammo». За основу патрона была взята удлиненная гильза патрона .45 Colt.

Известный по прототипу патрон содержит цилиндрическую гильзу с удлинением не менее 2,5 мм, капсюль-воспламенитель «Боксер», расположенный на оси патрона, пороховой заряд и пулю, которая может врезаться в нарезы ствола для придания ей вращения.

Одним из недостатков патрона по прототипу и патронов-аналогов является низкая скорость полета пулевого снаряда. Вторым недостатком патрона по прототипу и патронов-аналогов является то, что в нем применен капсюль-воспламенитель «Боксер», который по своим потребительским свойствам уступает капсюлю-воспламенителю, известному по патенту РФ №2256148.

Боевые качества оружия - прежде всего его эффективность - определяются баллистическими характеристиками выбранного патрона. Патрон вместе со стволом непосредственно определяет баллистические характеристики оружия, в том числе величину начальной скорости пули, необходимую для преодоления пулей расстояния до цели и последующего поражения цели.

С увеличением начальной скорости сокращается полетное время пули, что способствует улучшению меткости стрельбы вследствие уменьшения влияния ошибок подготовки исходных данных. Рост начальной скорости пули сопровождается улучшением настильности траектории и увеличением дальности прямого выстрела, облегчающим использование оружия вследствие возможности стрельбы на постоянном прицеле. При этом одновременно увеличивается скорость и кинетическая энергия пули у цели и улучшается ее убойное и пробивное действие.

Целью изобретения является увеличение скорости полета пули патрона нарезного оружия с цилиндрической гильзой с относительным удлинением не мене 2,7 за счет увеличения массы порохового заряда без повышения максимального давления пороховых газов внутри ствола длинноствольного нарезного оружия, а также повышение надежности и уменьшения времени срабатывания капсюля-воспламенителя при стрельбе из длинноствольного нарезного оружия.

Поставленная задача по повышению скорости полета пули за счет повышения полной массы метательного заряда без увеличения максимального давления пороховых газов решается тем, что в заявляемом патроне для нарезного оружия с цилиндрической гильзой с относительным удлинением не менее 2,7 в гильзе размещена вторая дополнительная часть порохового заряда, отделенная от основного порохового заряда диафрагмой с отверстием, при этом диафрагма с отверстием размещена внутри гильзы с натягом и имеет первоначальный диаметр на 0,05-0,2 мм больше внутреннего диаметра гильзы. Поставленная задача по повышению надежности и уменьшения времени срабатывания капсюля-воспламенителя при стрельбе из длинноствольного нарезного оружия решается тем, что в капсюле-воспламенителе, состоящем из металлического колпачка с запрессованным в него воспламенительным составом ударного действия, покрытого герметизирующей мембраной, размещена трехлепестковая наковаленка куполообразной формы, которая вершиной своего купола плотно соприкасается с герметизирующей мембраной, а основания лепестков наковаленки упираются во внутреннюю стенку колпачка капсюля-воспламенителя и плотно соприкасаются со специальным кольцевым выступом, расположенным в капсюльном гнезде гильзы, при этом диаметр кольцевого выступа меньше диаметра капсюльного отверстия на величину учетверенной толщины стенки колпачка капсюля-воспламенителя плюс 0,15 мм. Такое выполнение капсюля-воспламенителя и наличие специального кольцевого выступа в капсюльном гнезде гильзы приводит к увеличению жесткости удара боя оружия на ударно-воспламенительный состав, так как наковаленка опирается на специальный кольцевой выступ. При такой конструкции капсюля-воспламенителя возможный сдвиг колпачка капсюля-воспламенителя от удара бойка не уменьшает силу удара на ударно-воспламенительный состав. Кроме того, такое выполнение оболочки с загибом позволяет даже в случае, когда наковаленка запрессована внутрь колпачка не точно с допусками 0,05-0,1 мм, всегда жестко опереть ее на специальный кольцевой выступ в капсюльном гнезде гильзы, что приведет также к плотному прижатию купола наковаленки к ударно-воспламенительному составу через герметизирующую мембрану.

Для изучения влияния величины зазора между наковаленкой и ударно-воспламенительным составом на единообразие баллистики выстрела (также на точность выстрела) и на его безотказность рассмотрим механику сил, действующих на ружье с момента прицеливания до воспламенения порохового заряда. При этом отвлечемся от факторов, влияющих на точность стрельбы, но не зависящих от процессов срабатывания ударного состава капсюля-воспламенителя и передачи воспламеняющего импульса пороховому заряду. Для удобства рассмотрим стрельбу по неподвижной мишени в горизонтальной плоскости. В этом случае ружье можно рассматривать как балку на двух опорах, плечо стрелка и опорная рука. Еще раз упростим задачу, будем считать, что плечо, на котором лежит приклад, - опора неподвижная, на нее давит часть веса ружья P1, а опорная рука испытывает нагрузку Р2.

Ρ12=Ρ, где Ρ - вес ружья.

Для удержания ружья на линии прицела стрелок опорной рукой прилагает усилие F=Р2 в противоположном направлении. Прицелившись, стрелок начинает давить на спусковой крючок с усилием, равным силе сопротивления предохранительной пружины ударно-спускового механизма. При этом возникает дополнительная сила, которая тянет ствол вниз. Для того чтобы уравновесить эту силу, стрелок прилагает дополнительное усилие - ΔF.

После того как усилие предохранительной пружины ударно-спускового механизма преодолено и начинается движение бойка, противодействие пружины прекращается и, соответственно, исчезает и сила которая тянет ствол вниз. Но по инерции, естественной для человека, ΔF продолжает действовать, а это означает движение ствола вверх относительно неподвижного приклада на определенный угол α. Величина угла α зависит от силы предохранительной пружины ударно-спускового механизма и определенного интервала времени t от начала движения бойка до воспламенения порохового заряда и начала движения пули. Величина силы сопротивления пружины для данного оружия величина постоянная, и при постоянном времени t угол α был бы также постоянным и корректировался прицелом. Но время t не является величиной постоянной. Имеются технологические допуски на габариты компонентов патрона, такие как высота запрессовки состава капсюля-воспламенителя, глубина утопания наковаленки, глубина посадки капсюля-воспламенителя. Эти допуски при сборке могут компенсировать друг друга, но могут и суммироваться, в результате наковаленка может либо упираться в состав, либо между наковаленкой и составом может образоваться зазор до 0,5 мм. В первом случае импульс удара бойка непосредственно передается ударно-воспламенительному составу, соответственно происходит мгновенное загорание состава и передача воспламеняющего импульса пороховому заряду. Во втором - вначале происходит деформация донышка колпачка и таблетки запрессованного ударно-воспламенительного состава до упора ударно-воспламенительного состава в наковаленку. Естественно, что чем дальше ударно-воспламенительный состав от наковаленки, тем больше время t от соприкосновения бойка о донышко капсюля-воспламенителя до воспламенения состава, а значит, и больше угол α.

На рис. 1 и рис. 2 представлена предлагаемая конструкция патрона в двух возможных исполнениях с капсюлем-воспламенителем типа «Боксер» и новым техническим решением по капсюлю-воспламенителю и капсюльному гнезду гильзы.

На рис. 3 приведены действующие силы на нарезное оружие при стрельбе.

Конструкция предлагаемого патрона по первому исполнению содержит гильзу 1 и последовательно расположенные в ней: капсюль-воспламенитель 2, основной пороховой заряд 3, диафрагму с отверстием 4, дополнительную часть порохового заряда у пули 5, пулю 6.

Конструкция предлагаемого патрона по второму исполнению содержит гильзу 1, основной пороховой заряд 3, диафрагму с отверстием 4, дополнительную часть порохового заряда у пули 5, пулю 6, колпачок капсюля-воспламенителя 7, ударно-воспламенительный состав 8, покрытый герметизирующей мембраной 9, трехлепестковую наковаленку куполообразной формы 10 и специальный кольцевой выступ 11, расположенный в капсюльном гнезде.

В конструкции патрона по обоим исполнениям обеспечивается определенная временная задержка воспламенения дополнительной части порохового заряда 5, что позволяет увеличить массу полную метательного заряда и скорость полета пулевого снаряда.

Патрон работает следующим образом: от удара бойка длинноствольного нарезного оружия срабатывает капсюль-воспламенитель патрона 2 и загорается основной пороховой заряда 3. Начинает возрастать давление пороховых газов, которые выделяются от сгорания дополнительной части порохового заряда. Под действием давления пороховых газов, образующихся от горения этой части порохового заряда, разгоняется внутри гильзы сборка: диафрагма 4, часть порохового заряда 5 и пуля 6. В процессе разгона указанной сборки пороховые газы через отверстие в диафрагме 4 втекают внутрь пространства, занятого дополнительной частью порохового заряда 5, и прогревают ее пороховые зерна. При достижении определенной степени прогрева зерен часть порохового заряда 5 также воспламеняется и образующиеся при горении пороховые газы увеличивают давление и обеспечивают более полное заполнение диаграммы «давление-время», т.е. без увеличения максимального давления увеличивается величина импульса силы давления пороховых газов на пулю 6, а это повышает ее начальную скорость полета.

Горение части порохового заряда 5, масса которой подбирается экспериментальным путем, уже не вызывает повышение уровня максимального давления пороховых газов, потому что пуля уже движется с достаточно высокой скоростью и объем запулевого пространства в стволе резко увеличивается. В дальнейшем для поражения цели по баллистической траектории движется только пуля, которая вращается от прохождения нарезов ствола. Легкая диафрагма, разделяющая пороховой заряд на части, вылетает из ствола позднее пули и сразу тормозится сопротивлением воздуха, не вызывая нарушений в точности полета пули.

Для выполнения эффекта натяга установки диафрагмы внутри полости гильзы диафрагма выполняется либо из картона, либо из эластичной пластмассы.

В связи с тем что относительные удлинения цилиндрических гильз по прототипу и аналогам близки к относительным удлинениям цилиндрических гильз патронов для гладкоствольных ружей, у которых хорошо изучены принципы увеличения скорости полета метаемого элемента за счет разделения порохового заряда на части диафрагмами с отверстиями (патенты РФ №2102693, №102103, №2301954, №143745, №2512815, №2522753), можно предположить, что данный принцип увеличения скорости полета пули будет применим и к нарезным патронам. В качестве обоснования этого утверждения можно привести результаты баллистических испытаний пулевого патрона калибра .410, который по калибру близок к патронам по прототипу и аналогам (см. статью «Кучность. Точность», ж. Арсенал Охотника, г. Москва, №9, 2006 г.). ФГУП «НМЗ «Искра» совместно ЗАО «Барнаульский патронный завод» провел работу по модернизации пулевого патрона 410-го калибра со стальной гильзой. Модернизированный патрон отличается от штатного тем, что имеет на 30% усиленный по массе пороховой заряд, состоящий из пороха «сунар-410». Прокладка, разделяющая заряд на части, представляла собой кружок толщиной 1,5 мм, диаметром 11,3 мм, с центральным отверстием диаметром 1,8 мм. Остальные элементы патрона прежние, но в связи с тем, что разделяющая прокладка и добавочный заряд пороха заняли определенный участок внутри гильзы, пыж-компенсатор был укорочен на длину этого участка: со стороны контакта с пулей у пыжа-компенсатора была отрезана секция длиной 5,5 мм. По аналогии с результатами подобной модернизации пулевого патрона 12-го калибра ожидалось, что средняя скорость возрастет на 70-80 м/с, среднее максимальное давление возрастет незначительно, снижение траектории на дистанции 100 м будет меньше, чем у штатного патрона, а кучность стрельбы будет выше. Последние серийные патроны снаряжались порохом «Сунар-410» партии 1-05К. Масса заряда 1,39 г. Общий заряд для опытных патронов калибра .410 с разделенным пороховым зарядом составил 1,39×1,3=1,8 г.

Масса основного порохового заряда составила 1,8×2/3=1,2 г. Дополнительная часть порохового заряда - соответственно 1,8×1/3=0,6 г. Разделяющую картонную прокладку вставляли с усилием 2-5 кг. Патроны испытаны: 10 штук на скорость и давление; 10 штук на кучность на дистанции 35 м; 10 штук на кучность на дистанции 100 м, параллельно с патронами от образцовой партии ОБ-01.

Анализ результатов стрельб показал следующее:

- для модернизированных патронов калибра .410 с разделенным пороховым зарядом: скорость на расстоянии 10 м от дульного среза 580 м/с; разброс скорости пули 33 м/с; максимальное давление 929 кгс/см2; кучность стрельбы на 35 м - 11,5 см; кучность стрельбы на 100 м - 31 см;

- для штатных патронов калибра .410: скорость на расстоянии 10 м от дульного среза 496 м/с; разброс скорости 19 м/с; максимальное давление 825 кгс/см2; кучность стрельбы на 35 м - 15 см; кучность стрельбы на дистанции 100 м - 64,5 см.

Таким образом, модернизированный патрон с разделенным пороховым зарядом при практически одинаковом максимальном давлении с штатным патроном превосходит его в скорости на 17%, а в кучности на 100 м - в 2 раза. Известно согласно инструкции по переснаряжению (vihtavuori reloding manual), что патрон калибра .454 Casull с пулей массой 16 г по прототипу в нарезном оружии обеспечивает начальную скорость пули 530-570 м/с. Поэтому выполнение модернизации патрона по предлагаемому изобретению позволит увеличить начальную скорость полета пули массой 16 г на 10-15%, т.е. получить значения 610-660 м/с. В данном патроне калибра .410 по предлагаемому изобретению для основного заряда и дополнительной части использовался один и тот же порох «Сунар-410». Однако если снова провести аналогию с баллистическими исследованиями по эффективности применения разделенного порохового заряда для гладкоствольных патронов, изложенными в патентах РФ №102103 и №14374, где доказана целесообразность применения различных марок порохов для основного заряда и для дополнительной части, то в патроне для нарезного оружия по предлагаемому изобретению можно также экспериментальным путем подобрать условия с двумя различными порохами для основного заряда и дополнительной части. Снаряжение патрона для нарезного оружия по предлагаемому изобретению возможно как на современных автоматических линиях с двумя дозаторами пороха, так и на ручных приспособлениях, массово выпускаемых промышленностью для перезаряжания (релоудинга) стрелянных гильз нарезных патронов с цилиндрическими гильзами с относительным удлинением более 2,7. На отдельном автоматизированном оборудовании вырубаются из картона или отливаются из эластичной пластмассы диафрагмы с отверстием малого диаметра.

Важно отметить, что высокоскоростной пулевой патрон для нарезного оружия по предлагаемому изобретению является решением двойного назначения и может использоваться как для производства охотничьих и спортивных патронов, так и при изготовлении специальных патронов для нужд МВД России.

1. Пулевой патрон для нарезного оружия, содержащий цилиндрическую гильзу с относительным удлинением не менее 2,7, капсюль-воспламенитель, расположенный на оси патрона, основной пороховой заряд и пулю, которая может врезаться в нарезы ствола для придания ей вращения, отличающийся тем, что в гильзе размещена вторая дополнительная часть порохового заряда, отделенная от основного порохового заряда диафрагмой с отверстием, при этом диафрагма с отверстием размещена внутри гильзы с натягом и имеет первоначальный диаметр на 0,05-0,2 мм больше внутреннего диаметра гильзы.

2. Пулевой патрон по п. 1, отличающийся тем, что основной пороховой заряд и дополнительная часть порохового заряда выполнены из различных марок порохов, отличающихся друг от друга скоростью горения.

3. Пулевой патрон по п. 1, отличающийся тем, что диафрагма с отверстием выполнена из пластмассы или картона.

4. Пулевой патрон по п. 1, отличающийся тем, что в капсюле-воспламенителе, состоящем из металлического колпачка с запрессованным в него воспламенительным составом ударного действия, покрытого герметизирующей мембраной, размещена трехлепестковая наковаленка куполообразной формы, которая вершиной своего купола плотно соприкасается с герметизирующей мембраной, а основания лепестков наковаленки упираются во внутреннюю стенку колпачка капсюля-воспламенителя и плотно соприкасаются со специальным кольцевым выступом, расположенным в капсюльном гнезде гильзы, при этом диаметр кольцевого выступа меньше диаметра капсюльного отверстия на величину учетверенной толщины стенки колпачка капсюля-воспламенителя плюс 0,15 мм.

findpatent.ru

Патроны для нарезного оружия | Выживание в дикой природе

Стрельба из нарезного оружия позволяет
произвести точный выстрел с дальнего расстояния, что сокращает время,
расходуемое на добычу животного, и сводит к минимуму появление подранков. Кроме
того, при охоте на пушного зверя стрельба из малокалиберного нарезного оружия
позволяет обеспечить минимальную порчу
шкурки.

В настоящее время в патронах для нарезного оружия
используются специальные нитропороха; непосредственно на порох досылается пуля.
Помимо калибра, размеров патронника, патроны подразделяются по типам пуль. Пули
для нарезного оружия изготавливаются либо оболочечными, либо цельными свинцовыми
(с примесями). Для разных задач применяются особые типы пуль.

Деформирующиеся пули

Назначение деформирующихся экспансивных пуль – охота на
крупного тонкокожего зверя. При попадании в тело головная часть деформируется и
разворачивается, а корпус и основание деформируются слабо и глубоко проникают в
тело. За счёт экспансии головной части пули диаметр раны увеличивается.
Одновременно части сердечника с оболочкой, отрываясь от пули, усиливают
поражающий эффект.

Деформирующиеся
пули могут иметь различное строение. Наиболее типична полуоболочечная пуля,
имеющая мягкий сердечник, не покрытый оболочкой в головной части пули. Также к ним относятся пули с
полостью в головной части, прикрытой металлическим колпачком. Для усиления
экспансивности на пулях делают надрезы или кольцевые канавки либо внутрь их
помещают твёрдый металлический клин.

Полуразрушающиеся пули

В целом
сходны с деформирующимися, они также используются при охоте на крупного зверя с
относительно тонкой кожей. Действие их аналогично, с той лишь разницей, что при
попадании в зверя разрушается большая часть пули, а движение вглубь продолжает
лишь твёрдое основание.

Разрушающиеся пули

Не
обладают пробивной силой пуль двух предыдущих типов. При попадании в цель они
распадаются на много кусков, достаточно сильно разрушая ткани. По
конструкции разрушающиеся пули могут быть полуоболочечными или иметь пустоту в
головной части. Оболочка их тонкая, поэтому пуля сильно разрушается.

Пули неэкспансивного действия

Имеют
сплошную твёрдую металлическую оболочку, покрывающую вместе корпус с головной частью.
Оболочка отсутствует обычно лишь со стороны основания пули. Назначение неэкспансивных
пуль больших калибров – охота на крупных толстокожих животных (слоны, носороги), и поэтому у нас в стране
применения не находят. Эти пули отличаются круглой головной частью,
обеспечивающей меньшее отклонение при попадании в мышцы и кости зверя.
Малокалиберные неэкспансивные пули снаряжаются в патроны, применяемые при охоте
на пушного зверя или крупную птицу. Они позволяют получить добычу с
малоповреждённым мехом и неразрушенными тканями.

Боевые патроны

Помимо
специальных охотничьих патронов, в нарезном охотничьем оружии иногда
используются сходные с ними боевые патроны (7,62×39; 7,62×53). Боевые патроны
снаряжены оболочечными пулями, имеющими большую скорость, но более слабое
останавливающее действие, чем полуоболочечные пули экспансивного действия.
Боевые патроны выпускаются различных модификаций, в том числе с бронебойно-зажигательными,
трассирующими пулями, которые не следует применять на охоте. Патроны с
трассирующей пулей
отличаются головной частью, окрашенной в зелёный цвет, а
бронебойно-зажигательные в чёрный цвет с красным пояском.

Патроны отечественного
производства

  • Малокалиберныйохотничье спортивный патрон. Кольцевое воспламенение. Калибр: 5,6 мм.
  • Малокалиберный охотничий патрон. Центральный бой. Калибр: 5,6
    мм. Пуля экспансивного действия, полуоболочечная. Разработан под магазинный карабин
    «Барс», обозначаемый 5,6×39, где 39 – длина гильзы.
  • Патрон 7,62×39, специализированный охотничий, под самозарядный
    карабин Симонова. Это специальный охотничий вариант с полуоболочечной пулей.
  • Патрон 7,62×51, охотничий, с экспансивной полуоболочечной
    пулей. Разработан: под магазинные карабины модификаций «Лось-4»; под самозарядные
    карабины «Медведь-3», более современный «Медведь-4»; под штуцера МЦ-7-07,
    МЦ-110-07.
  • Патрон 7,62×53, охотничий. Пуля экспансивного действия, полуоболочечная.
    Разработан под магазинные карабины, созданные на основе трёхлинейной винтовки и карабина КО-44.
  • Патрон 8,2×66, модернизированный, охотничий, под карабин магазинный
    КО-8,2. Пуля экспансивная, полуоболочечная.
  • Патрон 9×53 под карабины «Лось», «Медведь», «Медведь-2», также
    штуцера «Зубр» (ТОЗ-55), МЦ-7-09, МЦ-110-09, МЦ-109-09. Пуля экспансивная, полуоболочечная.

Кроме
того, в некоторых ружьях (МЦ-5-26, МЦ-30-02) применяются 6,5-миллиметровые
патроны, выпускаемые для спортивных винтовок, для стрельб по специализированной
мишени «Бегущий олень». В прошлом выпускались и другие типы патронов для
нарезного оружия, например, патрон 9×66 для одной из модификаций карабина «Лось».
Разрабатываются и выпускаются новые виды патронов. Прогресс на месте не стоит.

За
рубежом выпускается намного больше видов различных патронов, общее их
количество приближается к 200. В разных странах применяются патроны как малых
(от 4,32) так и очень больших (до 15,24) калибров, хотя наиболее распространены
калибры 5,6; 7,62; 9,3. Основные производители: Ремингтон-Питерс (США), Норма
(Швеция), Динамит-Нобель (Германия), Винчестер-Вестерн (США), многие другие
оружейные компании.

survinat.ru

Травматические патроны для нарезного оружия.

В Йоханнесбурге, центре провинции Гаутенг, самой богатой области в ЮАР, расположилось производство и штаб квартира компании «Less Lethal Africa». Возглавляет компанию Дон Рикард, канадец по происхождению. Впервые компания заявила о себе в марте 2010 года, представив новые травматические патроны для гладкоствольных ружей 12-го калибра. Подобными патронами можно мало кого удивить, поэтому настоящая известность пришла к компании «Less Lethal Africa», когда она предложила травматические патроны для нарезного оружия.

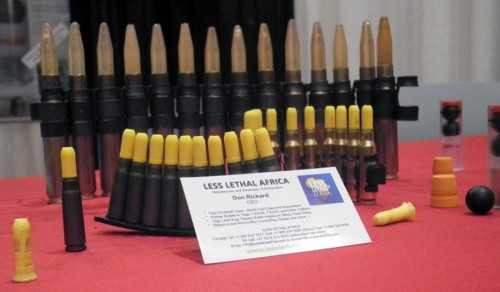

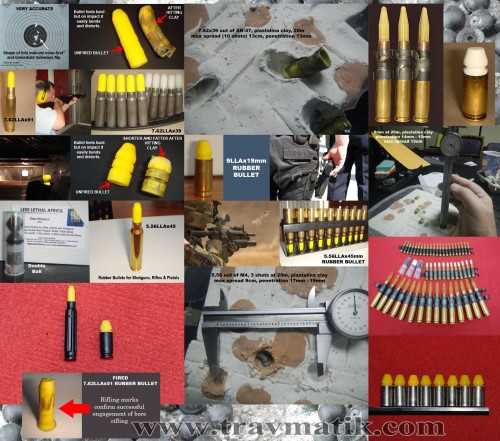

«Less Lethal Africa» пожалуй одна из немногих, если не единственная компания, которая выпускает травматические патроны для всех популярных калибров, начиная от пистолетных 9LLAx19 мм., заканчивая патронами под карабины 7.62LLAx39 мм. (для АКМ и подобных), 7.62LLAx51 мм. (для G3, FN-FAL), 5.56LLAx45 мм. (для M-16, M-4 и т.п.). Трудно поверить, но компания «LLA» выпускает травматические патроны даже в калибре «.50 BMG», с эффективным радиусом действия до 50 метров и максимальной прицельной дальностью до 150 метров.

По словам президента компании Дона Рикарда, миссия «LLA» состоит в том, что бы защищать жизни не только тех, в кого стреляют но и жизни стрелков. Применение смертельного оружия оправдано не всегда, а продукция «LLA» помогает использовать обычное штатное оружие для производства менее летальных выстрелов, позволяющих остановить агрессию без применения обычных патронов. Компания позиционируют свою продукцию как для полиции и специальных подразделений, так и для самообороны. Патрон в калибре «.50 BMG» рекомендуется использовать для предупредительных выстрелов по пиратским лодкам и лодкам нелегальных эмигрантов, патроны в более мелких калибрах для самообороны и подавления массовых беспорядков.

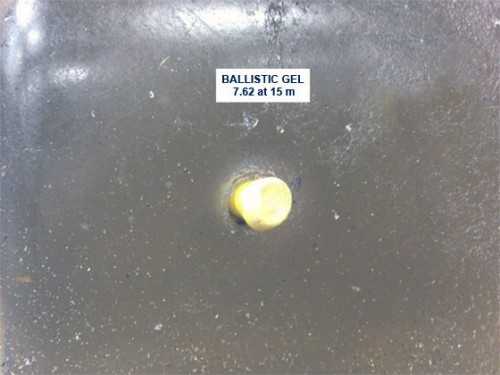

Эффективная дистанция применения травматических патронов от «Less Lethal Africa» составляет в среднем 20 метров. На более близких дистанциях возможно нанесение серьёзных повреждений и даже смертельные ранения. Производить выстрелы в область головы, шеи, центра масс запрещается. Производитель рекомендует стрелять исключительно по ногам. Компания акцентирует внимание на том, что её продукция именно «менее-летальная (Less-Lethal)», но отнюдь не является «несмертельной (Non-Lethal)». В отличии от украинских коллег, компания «Less Lethal Africa» не рискнула использовать термин «оружие несмертельного действия», т.к. даже резиновая пуля может убить.

Присоединиться к обсуждению материала в СТРЕЛКОВОМ ФОРУМЕ – Отзывы, комментарии, ответы на вопросы, консультации.

www.travmatik.com

Владельцам нарезного оружия на заметку. Боевые патроны.

Андрей К 12-09-2007 18:39

Владельцам нарезного гражданского оружия на заметку (статья в СМИ).

В связи с неоднократным обращением граждан владельцев нарезного охотничьего оружия, а также возникающими случаями правоприменительной практики, связанной с обнаружением и изъятием у владельцев нарезного оружия боеприпасов не охотничьего назначения (боевые и пр.), хотелось бы внести ясность по данному вопросу.

В настоящее время, основным Законом регулирующим правовой оборот (приобретение, владение, использования и пр.) всех видов оружия и боеприпасов к нему, является Закон 'Об оружии' ?150-ФЗ 1996г. (далее Закон). Указанный Закон, также содержит и нормы, регулирующие производство, продажу, экспорт, хранение, коллекционирование, применение и использование, как боевого так и гражданского оружия. До принятия действующего в настоящее время Закона, ранее с 1993 года действовал Закон 'Об оружии' ?4992-1/1993г., до принятия которого, некоторые виды боевых патронов (7,62х39 и 7,62х54R), можно было приобрести на законных основаниях, т.е. указанные патроны продавались, как владельцам нарезного оружия, так и выдавались штатным охотникам в различных охотхозяйствах.
С принятием в 1993 году Закона 'Об оружии', продажа и использование патронов не охотничьего назначения (боевых, экспортных и пр.) гражданами владельцами нарезного оружия, было запрещено, независимо от законности их приобретения.
В настоящее время, правоотношения, возникающие при обороте гражданского оружия и патронов к нему, регулирует принятый в 1996г, Закон 'Об оружии' ?150-ФЗ (далее по тексту, Закон). Исходя из требований статей этого закона, оборот боевых патронов 7,62х39 и 7,62х54 приобретённых на законных основаниях, также запрещён.
Из этого следует, что с 1993 года, находящиеся в пользовании владельцев нарезного охотничьего оружия, патроны не охотничьего назначения, находятся вне правового поля регулирующего оборот оружия и патронов к нему, и их оборот на территории Российской Федерации запрещён. Статья 6 Закона, чётко запрещает оборот патронов с пулями бронебойного, зажигательного, разрывного или трассирующего действия, а также и патронов имеющих технические характеристики, не соответствующие криминалистическим требованиям МВД РФ, согласованным с Госкомитетом РФ по стандартизации, метрологии и сертификации, т.е. это относится к патронам с пулями имеющими сердечники из твердых металлов. Для исключения попадания в гражданский оборот, патронов не охотничьего назначения, статья 7 Закона, обязывает проводить обязательную соответствующую сертификацию, всех патронов (боеприпасов) производящихся на территории РФ, а также произведённых за границей и ввозимых в Россию. Сертификат соответствия, является основанием для законного оборота гражданского оружия и патронов к нему. Все виды оружия и патронов, произведённые в соответствии с этими требованиями, после проведения сертификации, на основании статьи 8 Закона, вносятся в Государственный Кадастр гражданского оружия и патронов к нему. В Государственном Кадастре, содержатся систематизированные сведения о разрешённом к обороту на территории РФ, оружии и патронах. Помимо этого статья 16 и 18 Закона, обязывает заводы-изготовители и юридических лиц занимающихся продажей патронов, производить и реализовывать только сертифицированную и разрешённую к обороту продукцию, в порядке устанавливаемым Правительством РФ,
В связи с этим, боевые и иные патроны, предназначенные только для экспорта и находящиеся на руках у владельцев нарезного оружия (даже приобретённые законно до 1993г), хранить или использовать в любых целях, запрещено. Прошу обратить внимание, что если сотрудниками милиции при проведении осмотра оружия и боеприпасов, при его транспортировке (перевозке), проверке мест его хранения, будут обнаружены подобные боеприпасы (независимо от их типа и вида), то данные патроны на основании п.83 Правил оборота оружия и патронов к нему (утвержденных Постановлением Правительства РФ ?814 от 21.07.98г), подлежат изъятию в установленном порядке. При этом, если очевидно, что гражданин фактически не имел законных оснований приобрести указанные боеприпасы до 1993г, по причине приобретения нарезного оружия позже данного периода, возбуждается уголовное дело по ст.222 УК РФ, за незаконное приобретение и хранение запрещённых к обороту боеприпасов, а возможно что в случае установления факта их незаконного приобретения и по ст.224, 225, 226 и 348 УК РФ.
Хочу напомнить, что на законных основаниях, патроны к охотничьему гражданскому оружию, можно приобретать или реализовать, только в оружейных магазинах. Продажа, обмен, получение в дар, присвоение найденного и пр., как самим гражданином, так и между владельцами оружия, в т.ч. и у юридических лиц не имеющих установленного права на торговлю (лицензии на право торговли оружием и боеприпасами), незаконна. Соответственно, при выявлении указанных случаев и покупатель и продавец, понесут уголовную ответственность в соответствии с действующим законодательством Российской Федерации.
Обращаюсь к гражданам и в первую очередь к законопослушным владельцам нарезного оружия, имеющим в личном пользовании боеприпасы не охотничьего назначения (т.е. запрещённых к обороту на территории РФ), исключите их из использования и хранения, при этом настоятельно рекомендую, добровольно сдать указанные боеприпасы в органы внутренних дел.


Автор, подпись.

guns.allzip.org

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
