легендарная винтовка первых снайперов в симуляторе Оружие героев

Принцип действия

Для осуществления выстрела из оригинальной винтовки нужно сдвинуть специальный затвор немного влево и сместить его назад. Затем, в образовавшееся специальное окно необходимо поместить патрон. Обратное движение затвора позволяет послать патрон в специальный патронник и полностью закрыть канал ствола перемещением затвора вправо.

История данного образца

По историческим данным, в начале сентября месяца 1875 года монарх Александр II прибыл с визитом на Тульский оружейный завод для принятия реконструкции, которая проводилась накануне. Приняв отличную работу мастеров, которые проводили реконструкцию, император приказал наградить завод почетным титулом «императорский». На тот момент таким титулом обладало только производство оружия в Туле, среди остальных государственных заводов.

Тульский Кремль

Императорская берданка

На верхней части ствола «берданки» имеется гравировка, которая подтверждает принадлежность оружия к тульскому производству. Сверху хорошо виден продольный скользящий тип затвора, а справа от надписи расположено кольцо для раздвигания с особой высечкой. В регулярной экспозиции нашего музея имеются образцы оригинального оружия, произведенного умельцами тульского производства, которые были изготовлены в честь исторического посещения производства членами семьи монарха.

Основные металлические детали оригинальной винтовки имеют специальное украшение в виде растительного типа орнамента, который выполнен по специальной методике нанесения теснения и подведения контуров золотом по металлу.

На самой верхней огранке ствола «берданки» имеется уникальная надпись, особо подведенная золотом, которая повторяет факт посещения императором тульского производства в 1875 году. Декоративная художественная обработка винтовки выполнена специалистами тульского производства оружия, которыми были Н. МОРОЗОВ и А. ПОЛОСАТОВ.

На правом окончании ствола «берданки» с помощью специальной трубки крепится оригинальный четырехгранный штык.

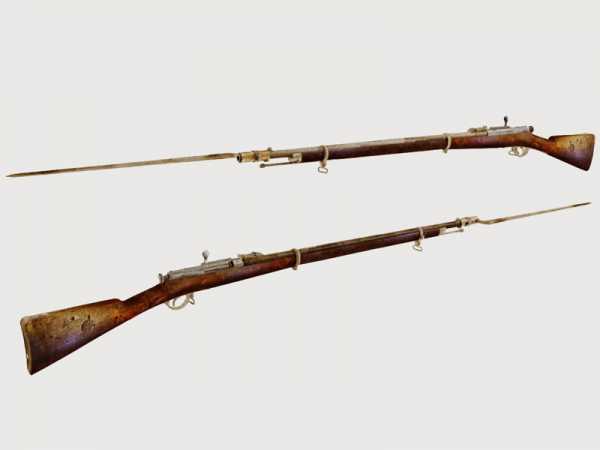

Далее продемонстрирован общий вид винтовки.

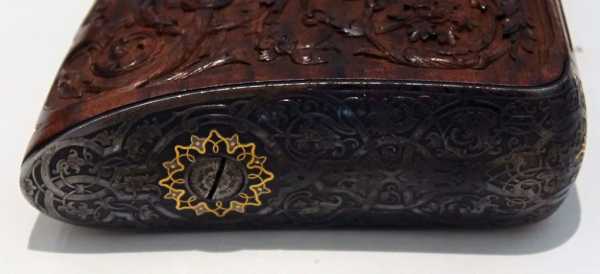

На оригинальной шейке деревянного приклада высечен императорский герб с оригинальным вензелем правителя Александра II. Оригинальная ложа «берданки» покрыта специальным орнаментом в стиле растительной тематики и ажурном исполнении. Оригинальное цевьё винтовки обладает уникальным гербом Тулы с короной, которая обрамлена специальным венком из разных по размеру листьев лавра и дуба.

Разработка

Винтовка Бердана №1

Оригинальная «берданка» считается одним из наиболее известных видов оружия, которое производилось в начале XIX столетия.

Стрельбу из винтовок на длинные расстояния военные практиковали очень ограниченно, но основатели школ меткой стрельбы имелись практически везде, особенно в САСШ. Потери во время гражданской войны продемонстрировали выросшую поражающую способность огнестрельного вооружения. Заводы производили отличные винтовки, пригодные для работы снайперов. Проблемой стала не готовность офицеров к такой тактике. На Севере государство начало контролировать полностью производство оружия. В армии был сформирован полк снайперов в 1861 году. Хайрэм Бердан стал его командиром.

Полковник Хайрэм Бердан

“Berdan sharpshooters”, они же “стрелки Бердана”, являлись квалифицированным полков снайперов и разведчиков. Количество добровольцев позволило создать не один, а полных 2 полка. Эти люди были известны своей уникальной меткостью и без проблем сдавали экзамен на вступление в полк. Основной критерий для них был – попасть с расстояния в 600 футов (182.88 метров) 10 раз 5 дюймовую (12.7 сантиметров) мишень.

Винтовка Бердана №2

Уникальная история винтовки Бердана №2 начинается с 1867 года. В это время военное ведомство Российской империи откомандировало в США, теперь уже легендарных, полковника А.П. ГОРЛОВА и капитана К.И. ГУННИУСА.

В США прикомандированные офицеры заинтересовались оригинальной винтовкой с особым видом затвора. В результате совместной работы над усовершенствованием «берданки» в конструкцию оружия было внесено около 25 различных изменений, которые существенно улучшили конфигурацию винтовки. В ходе этих изменений был уменьшен калибр до новых 10,67 мм и оснащено оружие специальным унитарным типом патрона, который имел гильзу из латуни и тяжелую пулю из свинца. После усовершенствования винтовку использовали для вооружения большинства стрелковых подразделений отечественной армии.

Это была первая винтовка отечественного производства с уменьшенным калибром ствола. При переходе калибр ствола был уменьшен с привычных 15,24 мм до 10,67 мм. Для осуществления выстрела использовались специальные патроны, которые имели латунную гильзу. Данная винтовка является особой гордостью тульского производства.

При совместном производстве винтовки на производственных площадях СЭМУЭЛЯ КОЛЬТА в США для нужд российской армии было изготовлено более 30000 штук данного оружия. В 1879 году «берданка» была доработана и оснащена продольным скользящим типом затвора, который существенно ускорил процесс заряжания оружия. Для выпуска усовершенствованной модели «берданки» в 1873 году на тульском производстве была выполнена существенная реконструкция, которая позволила ускорить процесс изготовления оружия.

Применение

Больше 20 лет оригинальная винтовка ХАЙРЕМ БЕРДАНА №2 являлась главным видом вооружения для всех стрелковых подразделений русской армии.

Широко использовалась винтовка во времена Первой мировой войны.

И даже, как это не удивительно, во время Второй мировой войны.

Начиная с 1891 года, «берданку» начала вытеснять оригинальная трехлинейная винтовка МОСИНА. Большое число винтовок БЕРДАНА было переделано в охотничьи виды оружия и разнообразные карабины. Большая популярность винтовки была обусловлена высокой степенью надежности всей конструкции оружия и доступной стоимостью.

weaponsofheroes.com

технические характеристики (ТТХ) охотничьей винтовки Бердана 20, 28 и 32 калибра, гладкоствольное ружьё

Винтовка Бердана известна большинству людей как «Берданка». Это старинное оружие 19 века, появившееся на свет в ходе гражданской войны в США между штатами Севера и Юга.

Побывавшие в Америке русские офицеры модифицировали винтовку, после чего она получила новое название на западе – Russian musket. В последствие «Берданка» станет нарицательным именем большинства типов винтовок и различных карабинов. В статье речь пойдёт об уникальном орудии, созданном ближе ко второй половине ХIX века.

История создания

Придумал и создал новую винтовку в 1868 году, герой гражданской войны, изобретатель приспособлений к стрелковому оружию Хайрем Бердан (1824-1893). Однозарядная нарезная винтовка его конструкции имела откидной вверх затвор и взводимый курок прямого действия. Это оружие получило наименование винтовка Бердана №1.

Во время эксплуатации выявились некоторые недостатки нового механизма: влажность плохо сказывалась на работоспособности затвора, ударный механизм давал осечки, изношенность затвора необходимо было контролировать, так как после интенсивной стрельбы и выработки металла он давал люфт и мог открыться при выстреле.

Два русских офицера проявили особый интерес к винтовке: Карл Иванович Гуниус и его сослуживец Александр Павлович Горлов. Они находились в Америке по служебной необходимости с 1860 года. Им пришло в голову доработать изначальный вид винтовки Бердана.

Конструкция претерпела 25 новых улучшений. Был изменён и калибр, теперь он составлял 4,2 линии (10,75мм), с применением нового патрона с цельнотянутой гильзой из металла, он снаряжался дымным порохом и имел капсюль центрального боя.

Модернизированная винтовка Бердана обрела новое наименование в Соединённых Штатах Америки – Russian musket.

В российской армии винтовка получила официальное наименование винтовка обр. 1868 года. Так как ввиду наличия стольких изменений военное ведомство не считало нужным указывать автора винтовки. В истории народа этот образец оружия остался Берданом №1.

Отличные качества баллистики вывели новое ружьё на первые позиции в списке вооружения войсковых подразделений, особенно у мобильных. Всего было произведено не менее 37 тыс. единиц такого оружия.

Уже в 1870 году, Хайрем Бердан, предложил усовершенствовать затворную группу винтовки. В конструкцию вместо откидного затвора был введён продольно-скользящий, он же болтовой затвор.

По настоящее время считающийся наиболее оптимальным решением для ручного перезаряжания. Винтовка с этим затвором получила название Бердан №2. Это оружие постепенно вводилось в армейские подразделения, но все таки первой ласточкой стал гвардейский корпус, вместе с лейб-гвардией винтовка Бердана №2 и получило боевое крещение в русско-турецкой войне 1877-1878 года.

За девять лет, удалось произвести 384 682 единицы нового образца вооружения и к русско-турецкой войне (1877-1878), российские солдаты считались хорошо вооружёнными.

Но стоит отметить что на тот момент винтовки Бердана были на вооружении лишь у части стрелковых и гвардеских подразделений, так пехотные полки были вооружены винтовками Крнка, флотские экипажи – Альбини-Баранова, что в свою очередь крайне осложняло логистику и ремонт вооружения.

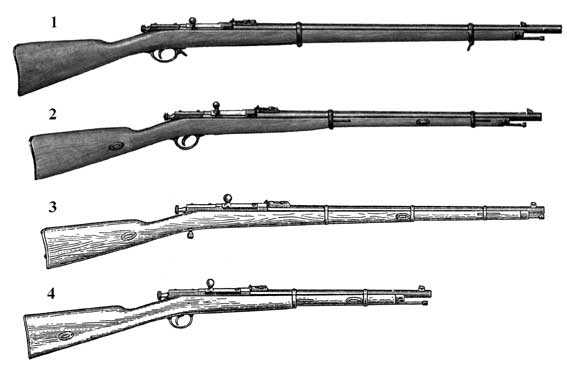

В серию винтовки Бердана пошли в нескольких вариантах:

  • Пехотная винтовка, длина ствола 830 мм, крепление штыка, для гвардии штык заменён тесаком;
  • Драгунская винтовка – укороченный ствол до 70 см ствол, предохранитель от случайного выстрела при падении, установка штыка или тесака;
  • Казачья винтовка – укороченный ствол, отсутствие крепления штыка, несколько изменённый спусковой механизм;
  • Кавалерийский карабин, принят для вооружения жандармерии, длина ствола 475 мм, крепление штыка не предусмотрено.

Модифицированные ружья Бердана №2 поступали в военные подразделения с 1871 года, постепенно вытесняя основную модель ранней разработки.

К 1 января 1877 года, армия имела на вооружении и в запасе:

Винтовка Бердана №1(драгунская, пехотная) – 27 914 штук

Винтовка Бердана №2 (драгунская, пехотная, казачья, карабин) – 356 768 штук.

Полностью перевооружить российскую армию, командование штаба не отважилось. Большое количество изготовленного оружия содержалось на складах, образовывая стратегический резерв. Первое полугодие войны с Турцией, солдаты применяли в большей степени старое вооружение, так как новое не вселяло уверенности командному составу.

К тому же, война на Кавказе доказала надёжность ружейной системы Крнка, чешского изобретателя. Его винтовка калибром в шесть линий (15,24мм) казалась военным более надежным оружием.

К 1878 году винтовками Бердана №2 была вооружена 21 дивизия Российской империи.

Однако для участия в боевых действиях было решено направить лишь часть подразделений с новым оружием. В дальнейшем «Берданка» придёт на смену винтовке Альбини-Баранова, находившейся на вооружении флотских подразделений.

Постоянная модернизация стрелкового оружия у противника, заставила Главное Артиллерийское командование в 1882 году, установить задачу оружейным мастерам по созданию новой винтовки с многозарядным магазином. Однако это не помешало «Берданке» простоять на вооружении российской армии до начала ХХ века, уступив в безоговорочной победе винтовке Мосина.

Снятые с вооружения «берданки» продавались населению для последующего применения в виде охотничьего оружия. К этому решению в 1910 году пришла комиссия Главного управления генерального штаба. На складах числилось более 800 000 единиц пригодных к стрельбе винтовок и более 270 млн патронов для них.

Такое количество изрядно загромождало и без того забитые склады. По подсчётам комиссии, вооружив части ополчения винтовками и снабдив население складскими запасами охотничьих ружей, позволит значительно пополнить казну. А оставшиеся ружья было решено обратить в лом, для вторичного применения металла.

К 1914 году, в преддверии Первой мировой войны, на 5 млн солдат российской армии приходилось более 4.65 млн винтовок различного производства, из них более 360 тысяч модифицированных моделей Бердана №2.

Конные полки имели штатные кавалерийские карабины, но вызванный дефицит оружия во время боевых столкновений, вынудил прибегнуть к складским запасам винтовок Бердана №2. Постепенно к 1915 году «берданками» частично вооружили части ополчения и солдат действующей армии.

конструкция

Внешний вид «берданки» не отличался от винтовок того времени. Она имела деревянное ложе с укреплённым на нем длинным стволом. Стрельба велась патронами 10,75х58 мм, которые поочерёдно вставлялись в патронник с правой стороны открытого затвора. Запирание ствола происходило поворотом затвора.

После выстрела, затворный механизм открывался в обратном порядке и из патронника выскакивала стреляная гильза при помощи экстрактора, которой взводит ударный механизм при подаче патрона в патронник.

При нажатии на спусковой крючок, ударник бьёт в капсюль, после чего происходит воспламенение пороха и выстрел пули. Помимо стрельбы, солдаты часто прибегали к рукопашной схватке. Штык к винтовке Бердана был обязательным оснащением во время боестолкновения.

Усовершенствованный затвор наряду с положительными качествами имел ряд недостатков. Самым значительным был механизм запирания затвора, боевое положение, которого, находилось под углом 45 градусов, что очень ненадёжно.

Такое положение нередко способствовало произвольному открытию затвора при выстреле. Затвор отлетал в лицо стрелку, нанося существенную травму. Хотя эти случаи были связанны с изношенным механизмом и переделанными винтовками под охотничье ружьё, но факт травмирования многих граждан всё же зафиксирован.

Вторым недостатком считался взвод курка, производимый пальцем стрелка, применяемый в ранних версиях конструкции. Впоследствие боевую пружину заменили более слабой. Излишне смазанный механизм спускового механизма на морозе застывал, что мешало слабой пружине разбить капсюль с достаточной силой. На появившихся моделях Маузера и Гра, курок взводился при перезарядке.

Кавалеристы иногда теряли затвор, который мог выпасть при сильной тряске.

Удерживающее механизм устройство было слишком слабым, зубец выбрасывателя был склонен к поломке. Данные недостатки затворного механизма собирались исправить, но этому помешала война с Турцией. Приоритет командования пал на производство многозарядных винтовок.

Тактико-технические характеристики винтовки «Бердана 2»

Завод производительСестрорецкий, Тульский, Ижевский
Масса, кг4,2
Калибр, мм10,75 (4,2 линии)
Патрон10,75 х 58 R
Длинна, мм1300
Длинна ствола, мм830
Нарезы в стволе, шт6
Ударно-спусковой механизмкурковый
Практическая дальность выстрела, м852
Эффективное поражение, м254
Вид подачи патронаОднозарядный
Годы выпуска1870-1891

Заключение

Винтовки Бердана, несмотря на свою короткую боевую службу оставили свой след в оружейной истории. Хотя известность она получила не как стрелковая винтовка, а скорее как «берданска» – оружие промыслового охотника или лесника.

На вооружение лесных защитников, егерей и ВОХР различных министерств это оружие поступало с начала XX века.

Необходимо вспомнить и «фроловки», рассверленные под гладкоствольные калибры широко применялись для промысловой охоты с начала и до середины ХХ века.

На сегодняшний день «Берданку» не встретить в арсенале охотника. Данный тип винтовки хранится в музеях в качестве выставочного экспоната, напоминая о ходе инженерной мысли в военном деле.

Видео

warbook.club

Легендарная Берданка. — история в фотографиях

Profile

Name: история в фотографиях

Entry Tags

1020-е, 1400-е, 1500-е, 1700-е, 1800-е, 1830-е, 1840-е, 1850-е, 1860-е, 1870-е, 1880-е, 1890-е, 1900, 1900-е, 1905-е, 1910—е, 1910-е, 1912-е, 1917, 1920, 1920-е, 1930-е, 1930-е история России, 1940, 1940—е, 1940-е, 1945, 1950-е, 1960, 1960-е, 1970-е, 1980-е, 1990, 1990-е, 1990е, 1993, 1997, 2000-е, 2010-е, XIII век, XIX век, XVI век, XVII век, cемейный архив, Азия, Афганистан, Африка, Африка политика, Балканы, Батька Махно, Белое Движение, Белое движение, Ближний Восток, ВСХВ, Валуа, Великая Отечественная война, Великая Отечественная войнв, Великая война, Великая отечественная война, Виндзоры, Военная история, Восток, Вторая мировая, Вторая мировая война, Вторая мировая война. авиация, Втроая мировая война, Гитлер, Гражданская война, Гражданская война в США, Греция, Европа, Зачем — не знаю, Кавказ, Красный крест, Крым, Крымская война, Латинская Америка, Ленин, Ливия, МГУ, Москва, НКВД, Николай II, ОГПУ, Первая мировая, Первая мировая война, Подмосковье, РККА, Романовы, Русско-японская война, СМИ, СССР, США, Серебряный век, Средние века, Сталин, Сталинград, Сталинградская битва, Униформа, ХХ век, Халкин-гол, авация, авиация, авиация. флот, авто, авто-история, авто=история, автомобилизм, авторская фотография, авторские фотографии, агит, агитация, агитация ( историческая), агитация (историческая), актеры, актуальная история, алхимия, анархисты, анархия, аристократия, армия, армия танки, артиллерия, артисты, археология, архитектура, балет, белые, благотворительность, болезнь, броневики, бронепоезда, быт, быт. люди, вещи, видео, военная иситория, военная история, военная история. Первая мировая война, военная истрия, война, война в Афганистане, война в Корее, война в Чечне, война во Вьетнаме, вопрос, враги, всякая всячина, вторая мировая, выборы, выставки, геополитика, геральдика, герои, горо, города, города России, города СССР, города люди, гравюры, гражданская война, графика, даты, дворянство, демонстрации, деньги, деревня, дереыня, детвора, дети, детские игрушки, дипломатия, дирижабли, доброе, документы, дореволюционные фотографии, достояние человечества, драгоценности, еда, жандармы, железная дорога, железные дороги, женщин, женщина, женщины, жесть, живопись, животные, жизнь, жут, жуть, за, забавно, забавное, загадка, загадки, заговоры, зачем-не знаю, игрушки, игры, игры. люди, изобретения, иконы, индейцы, интевенция, интересно, интересное, интересное кино, искусство, искусствр, исория СССР, истори СССР, истории СССР, исторические события, история, история CCCР, история Австралии, история Австрии, история Алжира, история Америки, история Англии, история Аргентины, история Армении, история Афганистана, история Африки, история Белоруссии, история Болгарии, история Бразилии, история ВКП (б), история Великборитании, история Великбритании, история Великобритании, история Венгрии, история Вьетнама, история Германии, история Германии. маразматические заголо, история Германиилюди, история Германия, история Греции, история Грузии, история Европы, история Египта, история Израиля, история Индии, история Ирака, история Ирана, история Ирландии, история Испании, история Италии, история КНДР, история Камбоджи, история Канады, история Киева, история Китая, история Кореи, история Кубы, история Латвии, история Ленинграда, история Мексики, история Монголии, история Москвы, история Нидерландов, история Норвегии, история Пакистана, история Петербурга, история Петрограда, история Польши, история Польшы, история РККА, история РСФСР, история РФ, история Росс, история Росси, история России, история России. военная история, история Российской Федерации, история Россия, история Румынии, история ССР, история СССР, история СССР отдых, история СССР. кино, история СССС, история ССССР, история США, история США., история США? 1930-е, история Санкт-Петербурга, история Сербии, история Таиланда, история Тайланда, история Тибета, история Турции, история Узбекистана, история Украины, история Финляндии, история Финляндии., история Франции, история Чехии, история Чехословакии, история Чили, история Швеции, история Эстонии, история Югославии, история Японии, история авиации, история дипломатии, история фотографии, истороия СССР, истрия Чехословании, истроия СССР, кавалерия, казачество, казни, казнь, карикатура, карикатуры, картины, картография, карты, катакомбы, катастрофы, кино, кладбища, книги, ко, коварство и любовь, коллаборанты, коллаборационисты, коллекционные фотографии, компромат, конструкторы, констукторы, космос, красавец-мужчина, краскомы, красота, криминал, криминалистика, курьезы, линчности, линчости, литература, личности, личности. детвора, личности. забавное, личность, личнсти, личости, любовь, люди, люди. Вторая мировая война, маразм, мастера фотографии, мебель, медицина, мемуары, мерзавцы, метро, метрополитен, милиция, милосердие, миниатюры, мнение, мода, мода. животные, модераторское, монархия, монастыри, морархия, мото, мошенники, музеи, музыка, музыка. театр, на радость модераторам, на радость модератору, на усмотрение сообщников, на усмотрение ссобщников, награды, напитки, народный костюм, наука, нацизм, национальный костюм, наши герои, ненавижу, необычно, нет слов, новейшая история, ню, образование, образование бесплатно, общество, одежда, одинокий путник, ой-ой, оккупация, опера, опрос, опять Бардо, опять Бордо, опять Монро, оружие, отдых, открытки, офф-топ, охота, памятники, парады, партизаны, пейзаж, печальное, пин ап, писатели, плакат, плакаты, побасенки, побасёнки, победа, победители, победителиь, подвиги, политика, полиция, поскачите с автором, поэзия, праздники, пресса, природа, промышленность, пропаганда, професии, профессии, прощай, пурга, путешествия, пытки,

foto-history.livejournal.com

Как создавали знаменитую «Берданку» (4 фото)

Легендарное оружие делали в Ижевске

Фамилия американского изобретателя Хайрема Бердана на просторах бывшей Российской Империи стала именем нарицательным. «Берданкой» сейчас называют любое старинное ружье.

История появления винтовки Бердана в России ведет свой отсчет с 1866 года, когда полковник Главного Артиллерийского Управления А.П. Горлов и делопроизводитель Оружейной комиссии К.И. Гуниус были направлены в США для выбора нового оружия для русской армии. Почему именно в Штаты? Дело в том, что разработки американских конструкторов и промышленников в области стрелкового оружия занимали в то время лидирующие позиции в мире.

Выбор Горлова и Гуниуса во время командировки пал на винтовку Бердана с откидным вперед-вверх затвором. Однако русские специалисты пришли к выводу, что сама винтовка и патрон к ней нуждаются в существенной доработке. В результате совместной работы командированных появились 4,2-линейный патрон с цельнотянутой гильзой и винтовка с откидным затворов и внутренним линейно движущимся курком. В США и винтовку и патрон назвали русскими, а в Российской Империи – «системы Бердана». На вооружение же винтовка поступила под названием «стрелковая винтовка образца 1868 года». Оружие отличалось отменной по тем временам меткостью, поэтому поначалу ей перевооружали отдельные подразделения стрелков.

Но стать пехотной винтовка Горлова – Гуниуса не успела. Прибывший в апреле 1869 года в Россию Хайрем Бердан предложил приспособить к 4,2-линейной винтовке продольно скользящий поворотный затвор. Металлический патрон позволил выявить все достоинства продольно скользящего затвора, который досылал патрон в патронник и выбрасывал стреляную гильзу, упрощал и ускорял процесс перезаряжания и вскоре стал наиболее часто применяемым в стрелковом оружии.

Винтовка под наименованием «Скорострельная малокалиберная винтовка Бердана нумер 2» была принята на вооружение русской армии. Винтовка, поступавшая на вооружение стрелковых частей, обозначалась как «Пехотная винтовка системы Бердана №2». В том же 1870-м и следующем 1871 годах были изготовлены, испытаны и утверждены образцы кавалерийских винтовок: драгунской, казачьей и кавалерийского карабина, все той же системы Бердана со скользящим затвором.

Русский 4,2-линейный патрон первым получил бутылочную гильзу, удачно подобранным оказалось соотношение между весом пули и заряда (порох для нее был выбран бурый ружейный). Пулю изготавливали литьем, позднее – штамповкой, в патроне она оборачивалась бумагой, цвет которой указывал на полный или ослабленный заряд. К «берданке», как вскоре стали называть винтовку, приняли четырехгранный штык. По своей конструкции и характеристикам винтовка образца 1870 года оказалась одной из лучших для того времени.

«Бердан №2» была последней однозарядной русской винтовкой, которая состояла на вооружении до 1890-х годов, т.е. до нового масштабного перевооружения армии.

Но и после него «берданке» суждена была долгая служба – после замены на «трехлинейку» Мосина старые винтовки в большом количестве переделывались в охотничьи ружья, и иные в этом качестве прослужили несколько десятилетий. В годы Первой мировой войны часть уцелевших винтовок Бердана оказалась на фронте.

Производство «берданок» поначалу было заказано заводу «Кольт», однако в период расцвета своей популярности, с 1874 по 1890 годы, винтовки Бердана выпускались на Ижевском оружейном заводе (Концерн «Калашников»).

Винтовка Бердана «снялась» в нескольких советских кинофильмах. Например, ее можно увидеть в картине «Сибиряки» 1940 года, где главному герою дарят «берданку» в качестве премии за успехи в учебе, а также в фильмах «Свадьба в Малиновке» и «Злой дух Ямбуя».

nlo-mir.ru

Патрон 10.75×58 R / .43 Berdan


10.75×58 R / .43 Berdan

Патрон 10.75×58 R Berdan известен с обозначениями:
10.75×58 R Berdan Ruso / 10.75×57 R Berdan / 10.67×58 R Berdan / 11×57 R Berdan Bulgaro Mod.1871 / .43 Berdan / .42 Berdan № 1 & № 2 Russian Mod. 1869 & Bulgarian Mod.1871 / .420 Berdan Ruso / 10.66 Berdan Ruso / 10.6 Russian Berdan / 10.8×57.5 R / 11 mm Berdan Bulgaro / DWM 39 / GR 61 / SAA 8160 / SAA 8165 / XCR 11 058 BBC 070.

Патрон 10.75×58 R (.43 Berdan) был разработан в 60-х годах XIX века американским оружейным конструктором, полковником Хайремом Берданом (Hiram Berdan).


10.75×58 R Berdan

В 1868 году винтовка Бердана вместе с патроном была принята на вооружение русской армии. А в 1870 году эта винтовка была заменена винтовкой Бердана  № 2, имевшей скользящий затвор и улучшенный прицел.

Винтовки образца 1870 года выпускались в варианте для пехоты и в укороченном варианте (драгунская, казачья), отличающихся длиной ствола. Также и патрон Бердана выпускался в двух вариантах, различающихся навеской дымного пороха.

Патрон Бердана состоит из цельнотянутой латунной гильзы бутылочной формы, капсюля, заряда, просальника и пули.

Гильза внутри имеет латунную чашку для упрочнения шляпки и центральный капсюль.

Заряд ружейного селитро-угольного пороха (с бурым углем) весит для пехотной винтовки 1,19 зол. (5 г), для кавалерийского оружия — 1 зол. (4,265 г).

На порох положен в бумажной чашке просальник из смеси сала с воском. Просальник служит для лучшей обтюрации и смягчения нагара в стволе. В кавалерийском патроне находится два просальника.

Пуля весом 5 зол. 63 дол. (24,16 г) — цилиндро-оживальная штампованная из чистого свинца (тяжелая безоболочечная пуля из чистого свинца наносила очень тяжелые ранения, особенно при попадании в кость), в бумажной обертке. Снаружи пуля с оберткой осалена для уменьшения трения пули в стволе при выстреле. В дне пули имеется углубление для помещения узелка конца бумаги.


10.75×58 R Berdan
в разрезе

При выстреле длинная пуля, сжимаясь по длине, увеличивается калибром и заполняет нарезы. Бумажная обертка предохраняет нарезы от засвинцовывания, изолирует металл пули и гильзы и кроме того не допускает нарезания на пуле продольных дорожек полями во время прохождения пули каналом ствола. После вылета из ствола бумажка отваливается от пули давлением воздуха при вращении пули, для чего наружный борт бумажки направлен против вращения пули. Чтобы отличить кавалерийский патрон от пехотного, бумага для обертки пули кавалерийского патрона была окрашена в розовый цвет, а обертка пехотного патрона – в белый.


10.75×58 R Berdan

Пехотный патрон Бердана весил 9 зол. 23 доли (39,4 г). Начальная скорость и дульная энергия пули этого патрона составляли соответственно 442 м/с и 2346 Дж. При стрельбе из пехотной винтовки по дюймовым сосновым доскам на 200 шагов пуля пробивала от 7 до 9 досок, на 800 шагов — от 4 до 7,5 досок, на 1200 шагов — от 4 до 4,5 досок, на 2000 шагов — от 1,5 до 3 досок. От 100 до 200 шагов пуля пробивала 3 железных листа в 1 линию (2,5 мм) толщиной каждый.

Пуля кавалерийского патрона имела начальную скорость и дульную энергию соответственно 415 м/с и 2069 Дж.

После перевооружения в 1891 году российской армии на магазинную винтовку Мосина часть «Берданок» была использована для охотничьих целей. Однако, по отдельным данным, из-за нехватки винтовок во время Первой мировой войны винтовки и карабины Бердана в ограниченном количестве использовались русской армией, а также финнами во время советско-финской войны 1939-1940 г.

В качестве охотничьего боеприпаса патрон Бердана вместе с «Берданой» в свое время был очень популярным. И по сей день по сибирским таежным поселкам ходят легенды о замечательной убойности по крупным зверям этого патрона. Патрон Бердана использовали для охоты и на медведя, и на лося, и на марала, и на кабана.

В настоящее время, и патрон, и настоящую винтовку Berdan 2 можно найти, пожалуй, только в музеях.


10.75×58 R Berdan

weaponland.ru

Винтовка Бердана — «Берданка» | Сайга 12.ru


Дед сидит в кустах с берданкой
(он сидит там спозаранку)
– охраняет огурцы…
Мы несем со щами банку,
Мы с Наталкой молодцы!

Валентина Васильковская, 2012

Винтовка Бердана это русская винтовка созданная известным американским экспертом огнестрельного оружия и изобретателем Хирамом Берданом в 1868 году. Стандартное вооружение  в русской армии во время 1869-1891, затем Берданка была заменена на винтовку Мосина. Широко использовалась в России как охотничье оружие. Спортивные варианты, в том числе ружья, выпускались до середины 1930-х.

Страна: Россия
Тип: винтовка
Изобретатель: Хирам Бердан
Дата создания: 1868 (модель I)
1870 (модель II)
Время использования: 1869-1891, а затем в качестве резервного оружия.
Патрон: 10,75 мм х 58 мм в оправе; свинцовая пуля была закругленная весила 24-грамма, 5 грамм пороха; всего патрон весил 39 грамм

Действие: Бердана I “люк”; Бердана II “Болт”

  • Темп стрельбы: 6-8 выстрелов в минуту
  • Начальная скорость пули: 438 метров в секунду
  • Эффективная дальность стрельбы: 284 м
  • Вес: 4,2 кг без штыка, 4,6 кг со штыком
  • Длина: 1,3 м (пехотная винтовка)
  • Ствол: 0,83 м (пехотная винтовка)
  • Емкость магазина: только один патрон

Варианты винтовок:


1-пехотная винтовка, 2-драгунская винтовка, 3-казачья винтовка, 4-кавалерийский карабин

Количество произведенных: около 3 млн.

Две различные версии одной винтовки Бердана были приняты в качестве служебного оружия имперской Россией. Первая версия, производства Colt в США, и известна как модель 1868 года, или Берданка I, у которой была безударная конструкция затворного люка, была изготовлен в ограниченном количестве в качестве винтовки для пехоты. Colt также выпустил половину коллекционных Берданок. Так же были выпущены прототипы кавалерийских карабинов, но они не были приняты на вооружение.

Модель 1870, или Берданка II, с коротким затвором и грушевидной рукояткой затвора. Когда рукоятка затвора закрыта, она указывает вверх под углом 30 градусов, а не горизонтально. Винтовка была известна своей простотой и надежностью. Берданка II выпускалась в четырех вариантах: пехотная винтовка, легче и немного короче драгунской винтовки, казачья винтовка, и кавалерийский карабин. Пехотные и драгунские ружей винтовки были выпущены с четырехугольным штыком. Первоначальное производство Бердана II было в Бирмингеме в Англии. Позже винтовки были изготовлены в больших количествах в России на заводах Тулы, Ижевска и Сестрорецке. Обьем производства составляет около 3000000.

Патрон 10.75x58r используемый в Берданке был также изобретен Хирамом Берданом, при содействии Российского полковника Горлова. Этот патрон был уже и эффективнее в использовании, это первое использование небольшого оружейного патрона.

Виновки Бердан I и Бердан II были использованы в гвардейских частях русской армии во время русско-турецкой войны в 1877-78, и продолжили использоваться в русской армии даже после принятия на вооружение оружия Нагана и Мосина. Во время Первой Мировой войны, некоторые русские части второй линии, были вооружены Берданкой II калибра 10.75x58r.

Кроме того, примерно в 1900 году, ограниченное количество пехотных винтовок Бердана II, возможно до 200 000, были преобразованы в более эффективный калибр 7.62x54R. Эти винтовки получили новые стволы и новый затвор с пружиной впереди и длинные рукоятки затвора.

Берданка II также была принята на вооружение Болгарией, и также имело очень ограниченное применение в Финляндии.


Загрузка…

sayga12.ru

Штыки винтовок Бердана » Военное обозрение

В течение длительного времени стрелковое оружие не могло похвастать высокими характеристиками, из-за чего после нескольких выстрелов армиям приходилось переходить к штыковому бою. Эта особенность войн прошлого увековечена в знаменитом тезисе А.В. Суворова: «пуля – дура, а штык – молодец». В дальнейшем появились более совершенные образцы оружия с повышенными характеристиками, что привело к заметному сокращению роли штыка в бою. Кроме того, любопытным следствием этого процесса стал тот факт, что при рассмотрении различных образцов стрелкового оружия штыкам не уделяется должное внимание. Восполним этот пробел и рассмотрим несколько образцов штыков, использовавшихся нашей армией в разные периоды.

В 1869 году на вооружение русской армии была принята винтовка Бердана. Это оружие активно использовалось армией на протяжении нескольких десятилетий и уступило свое место только т.н. Русской трехлинейной винтовке обр. 1891 г. (винтовка Мосина). Любопытной особенностью «Берданки» стало применение нового игольчатого штыка, который в дальнейшем стал основой для нескольких новых конструкций, использовавшихся в составе более позднего оружия. Кроме того, винтовки Бердана разных модификаций имели отличающиеся штыки.



Винтовка Бердана №1. Рисунок Kalashnikov.ru

Пехотная винтовка Бердана обр. 1868 года оснащалась трехгранным штыком, который в будущем неоднократно дорабатывался с целью изменения характеристик и эргономики оружия. Штык крепился к дульной части ствола винтовки при помощи трубчатой втулки. Эта деталь имела Г-образный вырез в боковой поверхности, предназначенный для крепления штыка в нужном положении при помощи т.н. штыковой стойки, припаянной к стволу. Кроме того, поверх выреза проходил металлический хомут с винтом. При помощи этого устройства основание штыка должно было зажимать ствол и держаться на нем за счет силы трения.

На нижней поверхности трубчатой втулки располагалась опора штыка, выполненная в виде одной Г-образной детали с самим клинком. Для большей жесткости и безопасного обращения вытянутый клинок штыка имел трехгранную форму без заточки на гранях. Жесткость конструкции обеспечивалась долами в боковых поверхностях штыка. Характерной особенностью штыка к винтовкам Бердана, как №1, так и более поздней №2, была заточка клинка. Его острие было выполнено в виде узкой острой пластинки, что позволяло использовать штык в качестве отвертки. Такая особенность штыка значительно упрощала обслуживание оружия с полной или неполной его разборкой.

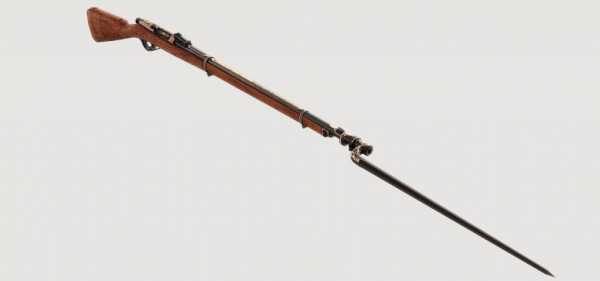

Винтовка Бердана №2. Рисунок Kalashnikov.ru

По имеющимся данным, штык винтовки Бердана №1 имел клинок длиной 20 дюймов (510 мм) и весил 1 фунт (чуть более 400 г). Штык полагалось держать на винтовке все время, за исключением операций по обслуживанию оружия. Пристрелка так же велась с примкнутым штыком. За счет сравнительно большой длины и веса клинок оказывал заметное влияние на характеристики стрельбы винтовки.

В 1870 году на вооружение была принята т.н. винтовка Бердана №2. Она имела ряд важных отличий от первой модификации, а также обновленный штык. Основные особенности конструкции штыка остались прежними, не изменился и способ крепления, однако были доработаны форма и расположение клинка. Вместо трехгранной формы было решено использовать четырехгранную, которая обеспечивала большую жесткость и прочность. Для компенсации деривации, возникающей при полете пули, было решено перенести клинок из-под ствола на его правую сторону. Таким образом, штык с опорой были перенесены на другую часть трубчатой втулки, конструкция которой, однако, не изменилась. Как и ранее, крепление на дульной части ствола осуществлялось при помощи хомута с винтом.


Штык винтовки Бердана. Фото Germans-medal.com

Габариты, вес и форма штыка обновленной конструкции, несмотря на все изменения, практически не изменились. Все эти параметры уже были отработаны в рамках базового проекта, из-за чего появилась возможность не вносить кардинальные новшества при сохранении приемлемых характеристик. Так же сохранилось и требование, касавшееся постоянной эксплуатации винтовки с примкнутым штыком. В данном случае это требование позволяло повысить точность огня ценой некоторого снижения удобства использования винтовки.

«Берданка» №2 выпускалась в нескольких модификациях: войска получали пехотную, драгунскую и казачью винтовку, а также карабин. Они отличались друг от друга различными особенностями конструкции, в том числе штыками. Так, копией базового штыка от винтовки №1 с измененным положением клинка комплектовалась пехотная винтовка. Драгунская винтовка отличалась от пехотной меньшими размерами, достигавшимися, в том числе, и за счет конструкции штыка. Главным отличием последнего была уменьшенная длина опоры, соединяющей клинок и втулку. Казачья винтовка и карабин, в свою очередь, поставлялись в войска без штыков. Применение этого устройства не предусматривалось.


Штык с другого ракурса. Фото Zemlyanka-bayonets.ru


Известно о существовании альтернативного штыка, использовавшегося некоторыми армейскими частями. Так, в гвардейские части поставлялись винтовки Бердана, оснащенные не четырехгранным игольчатым штыком, а тесаком. Тесак имел такие же крепления, как и игольчатый штык, однако отличался формой клинка и длиной. Винтовка с тесаком была на полдюйма длиннее оружия с игольчатым штыком, а также весила на 60 золотников (255 г) больше.

Штык винтовок Бердана двух модификаций хорошо зарекомендовал себя во время эксплуатации в армии. Являясь дальнейшим развитием ранее существовавших идей, уже опробованных и отработанных на практике, такой штык позволял эффективно решать поставленные задачи. Винтовка, оснащенная игольчатым штыком, являлась универсальным оружием, пригодным для стрельбы по противнику и использования в схватке с применением холодного оружия. В случае с последней большая длина оружия и штыка могла давать некоторое преимущество перед противником, имеющим иное вооружение.


Общий вид штыка драгунской винтовки. Фото Forum.guns.ru

Параллельно с созданием винтовки Бердана, а также в течение некоторого времени после ее принятия на вооружение, среди армейского командования шли споры о перспективах штыка. Некоторыми военачальниками предлагалось переработать пехотное оружие по образцу зарубежных стран. К этому времени прусская армия начала отказываться от игольчатых штыков и переходить на штыки-тесаки, имевшие некоторые преимущества перед своими предшественниками. Несколько раз споры достигали своего пика, однако сторонникам игольчатой конструкции удалось отстоять ее сохранение. Сторонникам тесаков все же удалось «продавить» подобные штыки для гвардейских частей, но остальная армия, как и ранее, должна была пользоваться игольчатыми клинками.

Также в то время рассматривался вопрос переноски и примыкания штыков. Согласно руководствам по эксплуатации оружия, штык должен был постоянно находиться на стволе оружия, как при транспортировке, так и в бою. Тем не менее, предлагалось изменить этот порядок, исходя из соображений эргономики. Предлагалось переносить оружие без штыка, что сокращало его длину и, как следствие, сказывалось на удобстве, присоединяя клинок только перед боем. По некоторым данным, сторонником таких изменений был даже император Александр II. Однако даже поддержка власти не помогла этому предложению. Сторонники имеющегося подхода к обращению с оружием сумели отстоять его.

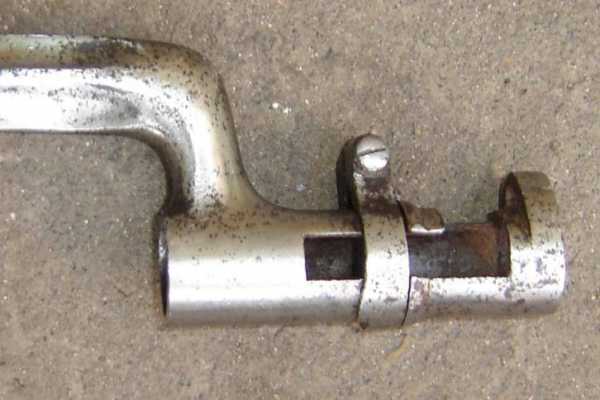

Узел крепления штыка. Фото Forum.guns.ru

Винтовки Бердана в пехотной и драгунской модификации со штыками нескольких конструкций использовались русской армией до конца XIX века. После начала перехода на «Трехлинейку» стартовало списание устаревших «Берданок», однако ряд частей продолжал применять это оружие в течение нескольких следующих лет. Выводимые из эксплуатации винтовки отправлялись на склады и становились резервом, который можно было бы применять в случае необходимости.

В конце восьмидесятых годов позапрошлого века вновь начались работы по созданию перспективного оружия для пехоты. В связи с этим снова зазвучали предложения о переходе на штыки-тесаки, однако командование армии предпочло оставить существующую конструкцию, хотя и в доработанном виде. В 1891 году на вооружение была принята Русская трехлинейная винтовка, которая оснащалась четырехгранным игольчатым штыком, основанным на соответствующем агрегате винтовки Бердана. Это позволило игольчатым штыкам сохранить свое место в номенклатуре пехотных вооружений в течение нескольких следующих десятилетий.
