Автоматический гранатомёт M75 (США) » Военное обозрение

Как известно, до начала шестидесятых годов армия Соединенных Штатов не располагала автоматическими гранатометами. Однако одновременная работа нескольких государственных и частных организаций вскоре привела к появлению весьма удачных проектов. Одним из первых американских гранатометов с возможностью автоматического огня стало изделие под обозначением M75. Поскольку в то время готовые и опробованные решения отсутствовали, новый гранатомет имел необычную конструкцию и такой же принцип действия.

В основе проекта с официальным обозначением M75 и других разработок того периода лежало желание армии получить некое перспективное оружие, способное показывать дальность стрельбы на уровне пулемета и могущество боеприпаса наподобие ручной гранаты. Уже в конце пятидесятых годов удалось найти принципиальное решение этого вопроса – требовалось разработать автоматическое оружие под специальный осколочно-фугасный боеприпас. Вскоре началась разработка новых образцов, к которой присоединился ряд организаций оружейной промышленности. В ближайшей перспективе такое оружие могло поступить на вооружение пехоты, бронемашин и вертолетов.



Первый прототип гранатомета XM75, 1963 г. Фото Guns.wikia.com

Согласно всем доступным источникам, разработка одного из перспективных гранатометов велась компанией Philco-Ford Corporation (позже переименована в Ford Aerospace). Однако фактически ситуация выглядела немного иначе. По известным данным, изначально проект создавался компанией Aeronutronic – оборонным отделением Ford Motor Corporation. В 1961 году «Форд» приобрел обанкротившуюся компанию Philco, и через два года объединил ее с имеющимся подразделением. После этого оборонные проекты реализовывались предприятием Philco-Ford.

Проект перспективного автоматического гранатомета изначально носил название XM75, указывавшее на его опытный характер. Позже, после прохождения всех необходимых испытаний, оружие было рекомендовано к принятию на вооружение и получило название M75. Именно под таким обозначением гранатомет получил известность. Проектирование стартовало в самом конце пятидесятых годов и завершилось в 1961-м. Затем некоторое время ушло на испытания и последующее освоение серийного производства, которое поручили компании Springfield Armory.

В конце пятидесятых годов американские инженеры не имели никакого опыта в деле создания автоматических гранатометов, и потому были вынуждены искать некие новые решения, отвечающие предъявляемым требованиям. Оружейники из Aeronutronic / Philco-Ford предложили любопытный вариант автоматического оружия с ленточным боепитанием и внешним источником энергии для выполнения цикла перезарядки. Это позволяло заметным образом упростить конструкцию и сократить ее массу при одновременном получении желаемых характеристик. Интересной особенностью оружия стало наличие крупных деталей привода автоматики, придававшей ему характерный внешний вид.


Серийная конфигурация оружия, вид сзади справа. Фото The Machine Gun

Главной деталью гранатомета была металлическая ствольная коробка с креплениями для всех прочих агрегатов. Спереди на ней закреплялся ствол, сбоку предусматривалось окно для подачи ленты с выстрелами, а сзади имелись крепления для ударно-спускового механизма. Сверху на коробке расположили пару вертикальных стоек, которые должны были удерживать на своих местах агрегаты привода автоматики. Между этими стойками в верхней части коробки имелся продольный паз. Внутри коробки предусматривалась полость, в которой, осуществляя перезарядку и выстрел, должен был двигаться ствол

Гранатомет XM75 получил нарезной ствол калибром 40 мм длиной 13,5 дюйма (348 мм). Ствол имел цилиндрическую верхнюю поверхность с увеличенным диаметром в казенной части. Сверху на казеннике предусмотрели зацеп, необходимый для соединения ствола с приводами автоматики. Во время стрельбы ствол должен был последовательно перемещаться назад и вперед. Любопытно, что авторы проекта нашли возможность исключить из конструкции оружия возвратную пружину, возложив ее функции на привод.


Неполная разборка гранатомета M75. Рисунок из пользовательского руководства

Оружие не имело отдельного затвора. Функции этой детали возлагались на заднюю стенку ствольной коробки. Там же находился ударно-спусковой механизм куркового типа.

Непосредственно над ствольной коробкой поместили оригинальный привод агрегатов, при помощи которого оружие могло вести огонь. На задней верхней стойке, за ней, установили электромотор постоянного тока мощностью 5/8 л.с., рассчитанный под напряжение 28 В. Именно он являлся источником механической энергии для осуществления перезарядки. На двигатель установили гибкий вал. Он был необходим для разрыва жесткой механической связи и предотвращения повреждений мотора импульсом отдачи. При помощи гибкого вала двигатель соединялся с крупным приводным барабаном, закрепленным на передней опоре ствольной коробки.

Барабан получил цилиндрический корпус, на внешней поверхности которого имелась пара косонаправленных колец-направляющих. Внутри барабана расположили планетарный редуктор, снижавший обороты двигателя до приемлемого уровня. Во время стрельбы мотор должен был вращать барабан, а тот отвечал за работу автоматики. На один оборот барабана приходился один выстрел.

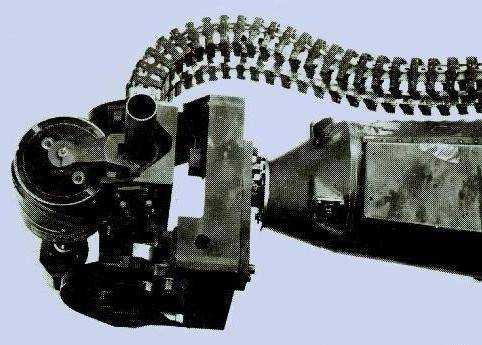

Общий вид установки M5. Фото Fas.org

Получив электрические приводы, автоматический гранатомет XM75 лишился возможности работы в пехоте. С определенного времени его стали рассматривать только в качестве нового оружия для вертолетов. В такой конфигурации он должен был оснащаться электрическими системами дистанционного управления. Фактически управление стрельбой осуществлялось путем подачи тока на электродвигатель. При наличии напряжения мотор вращал барабан и осуществлял стрельбу, при отключении – останавливался.

Проект также предусматривал использование двух предохранителей. Простейший электрический выключатель «блокировал» работу привода. Механическая часть оружия имела предохранитель в виде защелки, блокирующей ствол в переднем положении. Для стрельбы следовало разблокировать ствол и включить электрические устройства.

Изделие XM75 должно было использовать выстрелы типа 40х53 мм, разработанные на базе гранат 40х46 мм для гранатомета M79. Основой боекомплекта была осколочная граната M384. Также был разработан инертный боеприпас M384. При помощи рассыпных звеньев гранаты должны были соединяться в ленту необходимой длины. Лента помещалась в приемное окно в левой стенке ствольной коробке. Подача ленты в оружие осуществлялась при помощи несложного рычажного механизма, приводимого в действие вращающимся барабаном.

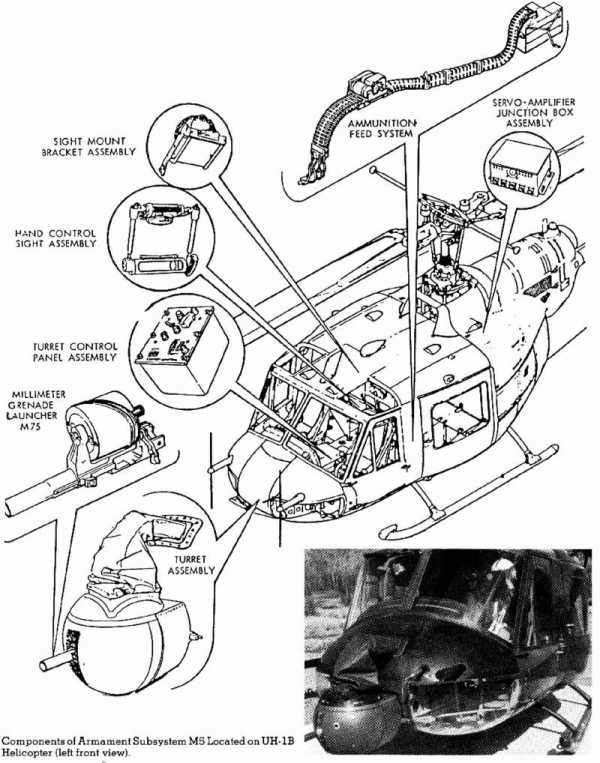

Конструкция установки M5. Рисунок The Machine Gun

Подача ленты могла осуществляться как непосредственно в приемное окно гранатомета, так и с использованием гибкого металлического рукава. Готовый к применению и возимый боекомплект мог определяться в соответствии с особенностями применения оружия. Одни платформы могли взять на борт большее количество гранат, тогда как грузоподъемность других приводила бы к сокращениям.

Гранатомет нового типа в теории мог оснащаться открытым прицелом. По некоторым данным, его также можно было комплектовать оптическим прицелом. Однако это оружие предназначалось для авиации, и в таком случае для наведения планировалось использовать иные приборы, размещенные отдельно от оружия – на рабочих местах летчиков.

Известна фотография, на которой опытный гранатомет XM75 установлен на станке-треноге. В такой конфигурации оружие проходило первые испытания, задачей которых была проверка работоспособности конструкции. В дальнейшем такой станок не использовался. Естественно, его применение в бою тоже не предполагалось.

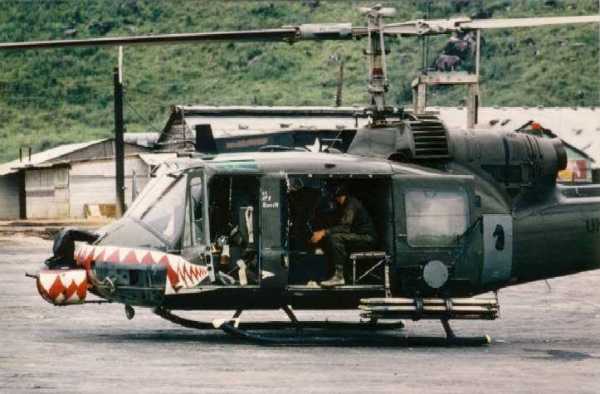

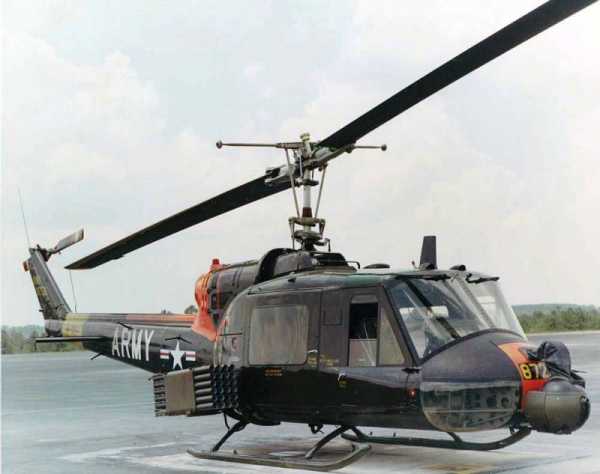

Вертолет UH-1, оснащенный гранатометной установкой M5. Фото US Army

Тело гранатомета имело общую длину (ствол в крайнем переднем положении) не более 22,5 дюйма (571,5 мм). При уходе ствола назад длина оружия сокращалась до 18 дюймов (457,2 мм). Высота изделия – 9 дюймов (228,6 мм), ширина – 8 дюймов (203,2 мм). Масса тела – 27 фунтов или менее 12,3 кг. Оружие нуждалось во внешнем источнике постоянного тока напряжением 28 В силой 7,5 А.

Автоматический гранатомет отличался интересным принципом действия, связанным с использованием внешнего привода. При подготовке к стрельбе ствол при помощи электропривода переводился вперед, а в приемник помещалась лента с выстрелами. Нажав на спусковой крючок, стрелок включал мотор. Тот через вал и редуктор вращал барабан, который при помощи боковых направляющих взаимодействовал со стволом и отводил его в заднее положение. При этом ствол буквально надевался на выстрел и прижимался к стенке ствольной коробки, выполнявшей функции затвора. После этого УСМ автоматически отпускал курок и делал выстрел. Мотор продолжал вращать барабан, и тот начинал сдвигать ствол вперед. В этот момент осуществлялась экстракция пустой гильзы с одновременным взведением спускового механизма. Один оборот барабана соответствовал одному циклу перезарядки и выстрела.

Автоматика с внешним приводом, осуществляемым через планетарный редуктор, позволила получить приемлемые огневые характеристики. Делая несколько оборотов в секунду, барабан обеспечивал скорострельность до 230 выстрелов в минуту. Начальная скорость гранаты достигала 230-240 м/с, что позволяло стрелять на дальность до 1900 м.


"Хьюи" с M5 во Вьетнаме. Фото Cs.finescale.com

Первые опытные образцы нового автоматического гранатомета появились в 1961-62 годах и сразу отправились на испытания. На практике было установлено, что предложенное оружие от Aeronutronic / Philco-Ford, в целом, соответствует требованиям армии. В то же время, были выявлены некоторые проблемы. Прежде всего, заметные ограничения накладывало наличие электромотора. Фактически гранатомет не мог использоваться в качестве мобильного пехотного оружия на станке и нуждался в каком-либо носителе. Однако это не было серьезной проблемой, поскольку к этому времени XM75 рассматривался только в контексте перевооружения авиации.

Более серьезная проблема была связана с наличием крупного и достаточно тяжелого барабана. Во время стрельбы наблюдался гироскопический эффект, затруднявший наведение оружия и ухудшавший точность. Кроме того, имелась некоторая вероятность того, что после стрельбы в казеннике ствола останется неиспользованный выстрел. Это могло приводить к некоторым рискам.

Впрочем, на этом все недостатки заканчивались, и они не выглядели серьезными на фоне положительных черт оружия. По результатам испытаний, гранатомет M75 рекомендовали к принятию на вооружения. Перед этим его следовало доработать с учетом накопленного опыта. Вскоре появилась обновленная версия гранатомета, отличавшаяся от базовой формой некоторых деталей. Одновременно с ней разрабатывались несколько новых установок для монтажа на вертолеты.


Опытный образец установки XM9. Фото Fas.org

К середине шестидесятых годов силами нескольких оборонных предприятий были созданы две установки для гранатометов M75. Первым появилось изделие M5. Это была дистанционно управляемая установка с электрическими приводами наведения в двух плоскостях. Установка комплектовалась ящиком для ленты на 305 или 150 выстрелов. Ее предлагалось монтировать под носовой частью фюзеляжа вертолета UH-1. Также такое оружие использовалось на вертолетах ACH-47A.

В то же время была создана дистанционно управляемая установка M28, изначально предназначавшаяся для боевых вертолетов семейства AH-1. Такая установка могла комплектоваться одним гранатометом и многоствольным пулеметом M134 либо нести пару M75. Рядом с установкой M28 внутри вертолета-носителя монтировалась пара ящиков для боекомплекта; они вмещали 4000 патронов для пулемета или 300 гранат для M75.

Третий вариант установки получил название XM9. Она включала горизонтальную опору, пригодную для установки на борт вертолета-носителя, и опорно-поворотное устройство с U-образным креплением для гранатомета. Боекомплект предлагалось подавать из ящика на борту вертолета через гибкий металлический рукав. Установка XM9 была совместима сразу с несколькими американскими вертолетами того времени.

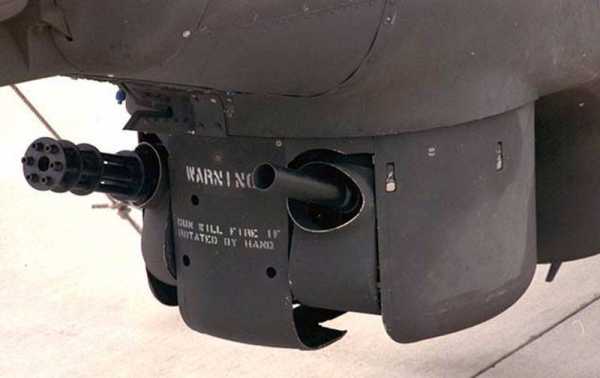

Установка M28 с пулеметом M134 (слева) и гранатометом M75 (справа) на вертолете AH-1. Фото Militaryfactory.com

Серийное производство гранатометов M75 для использования на авиационных установках стартовало в 1965 году. По ряду причин, выпуск оружия поручили не разработчику, а предприятию Springfield Armory. Производство продолжалось около двух лет, и за это время армии передали менее 500 гранатометов, которые вскоре установили на изделия M5 и M28. Установки в сборе, в свою очередь, монтировались на вертолетах американской армии.

Появившись в середине шестидесятых годов, автоматические гранатометы нескольких новых моделей – в том числе и M75 – получили возможность показать себя в условиях настоящей войны. Вертолеты с установками M5 и M28 отправились во Вьетнам. Известно, что вертолеты с автоматическими гранатометами, несмотря на незначительную их численность, неплохо зарекомендовали себя. Они оказались весьма удобным и эффективным дополнением к существующим пулеметам, способным усилить огонь по противнику.

Однако не обошлось без критики: достаточно быстро военные составили список недостатков и проблем, выявленных в ходе реального конфликта. Оружие, использовавшее специфические принципы работы, оказалось достаточно сложным в обслуживании. Сложный климат Юго-Восточной Азии так же сказывался на надежности и на характеристиках гранатометов. Подобные отзывы предопределили дальнейшую судьбу имеющихся систем, а также привели к появлению новых разработок.


AH-1 с установкой M28 в полете. Фото US Army

Уже в 1966 году компания Philco-Ford Corporation предложила новый вариант автоматического гранатомета с внешним приводом. Изделие XM129 отличалось от предшественника серьезно переработанной конструкцией, но при этом могло показывать схожие характеристики и было удобнее в обслуживании. Появление гранатомета XM129 привело к постепенному отказу от M75. В 1967 году последний сняли с производства. Теперь новые вертолетные установки M28 следовало оснащать новейшими M129. Впрочем, эксплуатация подобных систем с более старыми гранатометами продолжалась вплоть до потери или списания.

По разным данным, к началу семидесятых годов имеющиеся автоматические гранатометы M75 выработали свой ресурс, после чего были списаны и утилизированы. Некоторое количество такого оружия было сохранено и стало музейными экспонатами. К моменту завершения службы M75 американская армия располагала автоматическими гранатометами сразу нескольких типов. Нетрудно заметить, что при их создании использовались наработки и идеи первого проекта.

После M75 американская промышленность создала несколько новых автоматических гранатометов с разными принципами действия и отличающимися характеристиками. Кроме того, такое оружие имело разное предназначение. Одни изделия новых моделей создавались для пехоты, тогда как другие адаптировались под использование авиацией. При этом прародителем обоих направлений может считаться именно M75 от Philco-Ford Corporation.

По материалам:
https://globalsecurity.org/
https://fas.org/
https://militaryfactory.com/
http://guns.wikia.com/
Aviation Unit Maintenance Manual for Armament Subsystem, Helicopter, 40 Millimeter Grenade Launcher, M5. – Headquarters, Department of the Army, 1992.
Chinn G.M. The Machine Gun, Vol. Five. 1987.
Карпенко А.В. Автоматические гранатометы – оружие XX века. М.: Цейхгауз, 2007.

topwar.ru

Российские станковые гранатометы » Военное обозрение

В конце 40-х годов двадцатого века, кроме ручных гранатометов, в Советском Союзе был разработан еще один вид вооружения – станковые противотанковые гранатометы калибра 82 и 122 миллиметра, которые имели значительно большую дальность огня и обладали большей бронепробиваемостью. Этот вид вооружений был определен как многоразовое безоткатное оружие с кумулятивными боеприпасами.

В 1942 году Наркомат нефтяной промышленности Советского Союза начал разработки 82-миллиметрового реактивного станкового гранатомета. Руководили работами А.П.Островский и Н.Г.Григорян. Позже в разработках принял участие и П.П.Шувалов.


Сначала для этого гранатомета НИИ-6, подконтрольный Наркомату боеприпасов, разработал турбореактивную вращающуюся гранату. Однако большая скорость ее вращения привела к уменьшению бронепробиваемости и распылению кумулятивной струи, поэтому в 1944 году ее разработки были прекращены. Вместо нее начали создавать невращающуюся кумулятивную оперенную бронебойную гранату, которая была оснащена реактивным двигателем нового типа. Поскольку такой двигатель предполагал небольшой отрезок времени для сгорания порохового заряда, что создавало высокое давление, возникла необходимость в создании более прочного корпуса.

Испытания нового гранатомета продолжались до конца войны, а после – и его доработка. И только в 1950 году СПГ-82 с кумулятивной гранатой ПГ-82 приняли на вооружение.

Ствол гранатомета – тонкостенный, без нарезов, гладкий, делился на две части – дульную и казенную, которые были соединены муфтой. К стволу крепились плечевой упор, прицельное приспособление и ударно-спусковой механизм. Сам ствол устанавливался на колесный станок, что давало возможность перевозить его в нужное место и устанавливать в боевое положение.

Граната ПГ-82 состояла из кумулятивной головной части с рупорообразной стальной воронкой, реактивного двигателя, запала, взрывателя и аэродинамического кольца. Нитроглицериновый трубчатый порох был использован в качестве заряда двигателя, что позволяло обеспечить стабильную работу независимо от времени года.

Ускорение граната получала благодаря реактивной силы двигателя. Он продолжал работать даже после вылета гранаты, поэтому для защиты использовался складной щит, под которым находился защитный фартук. Смотровые окна автоматически закрывались металлическими заслонками во время выстрела.
Для обслуживания гранатомета требовалось три человека: заряжающий, наводчик и подносчик гранат. Масса всего комплекса составляла 38 килограммов. Дальность прицельного выстрела составляла всего 200 метров. Сама граната весила 4,5 килограмма и могла обеспечить бронепробиваемость около 175 миллиметров.


ПГ-82 вверху, ОГ-82 внизу

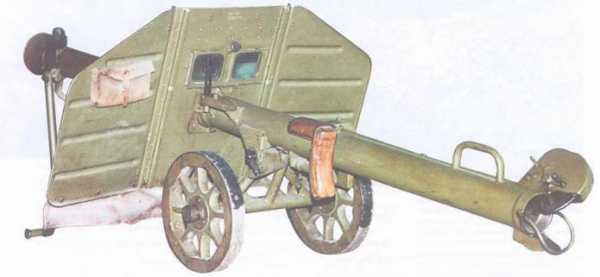

Позже, для того чтобы расширить область использования СПГ-82, была разработана осколочная реактивная граната ОГ-82. Новый гранатомет стали называть СГ-82. Дальность его стрельбы составляла 700 метров. Осколочная граната позволяла не только поражать танки, но и живую силу противника.

Поскольку СПГ-82 не обладал большими боевыми качествами и не мог поражать живую силу противника на больших расстояниях, а также то обстоятельство, что потенциальные противники ввели в строй новые танки, Министерство обороны Советского Союза в начале 50-х годов прошлого столетия объявило конкурс по созданию улучшенного варианта гранатомета, который бы обладал такими характеристиками, как:
- не больше 100 килограммов веса,
- бронепробиваемость 200-250 миллиметров,
- способность поражения пехоты на расстоянии около 4 километров.


Гранатомет, который представило Специальное конструкторское бюро, было динамореактивной конструкцией с уширенными соплом и каморой и нагруженным стволом. При помощи шарнира ствол крепился к простой треноге со съемным колесным ходом. Механизмы поворота и подъема – винтовые. Прицельные приспособления позволяли вести огонь не только по прямой, но и с закрытой позиции. И хотя это оружие требовало больших доработок, в 1954 году оно было принято на вооружение и получило название Б-10. Серийным производством занимался Тульский машиностроительный завод до 1964 года. Б-10 экспортировалось в Алжир, Афганистан, Анголу, Египет, Вьетнам, Камбоджу, КНДР, Кубу, Китай, Сирию и Монголию.

Одновременно в этими разработками была начата и работа над созданием безоткатного гранатомета калибра 107 миллиметров. Принцип действия и конструктивные решения у этих двух гранатометов были похожи, что значительно упрощало налаживание серийного производства.

Данный гранатомет был принят на вооружение в 1954 году под названием Б-11. Это динамореактивная гладкоствольная артиллерийская система, в составе которой были ствол с казенником, каморой, УСМ и затвором, и станок с треногой и боевым ходом с подрессориванием.

Этот гранатомет также, как и предшественник экспортировался в Камбоджу, КНДР, Китай, Египет, Вьетнам.

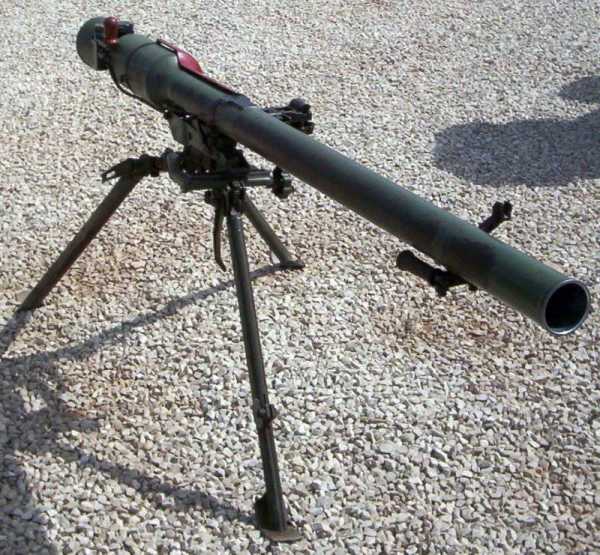

В 60-х годах 20-го века в ГНПП «Базальт» разрабатывался станковый гранатомет СПГ-9. Руководили проектом Г.Е.Белухин, Е.И.Дубровин, В.И.Барабошкин, В.П.Зайцев и М.М.Коновалов. В 1962 году были проведены успешные полигонные испытания, после чего в 1963 году его приняли на вооружение. Разработки станкового противотанкового гранатомета СПГ-9 были обусловлены необходимостью повышения дальности огня. СПГ-9 представляет собой безоткатное гладкоствольное динамореактивное орудие. Во время выстрела граната выбрасывается из ствола при помощи пороховых газов, которые образуются в результате сгорания заряда, а сами пороховые газы выходят через сопло. Одновременно отдача уравновешивается образовавшейся реактивной силой. В составе гранатомета можно выделить рукоятку, при помощи которой он перекатывается, мушка, предохранитель, кронштейн с прицелом, механизм для извлечения гильзы после выстрела. Затвор, который крепится к стволу, имеет форму сопла, имеющего механизм для закрывания и открывания ствола. Ствол крепится к станку, а расстановка ног станины позволяет менять высоту линии огня. Там же крепятся и подъемный и поворотный механизмы. Оптический и механический прицел ПГО-9 крепятся на ствол. Заряд запускается при помощи электрического механизма, который находится в станине вместе с предохранителем и спусковым механизмом. Для того, чтобы выстрел не был произведен при незакрытом затворе, имеется и специальное блокирующее приспособление.

Выстрел гранаты состоит из порохового заряда и кумулятивной гранаты. При вылете граната получает скорость 435 метров в секунду, а затем благодаря реактивному двигателю она разгоняется до 700 метров в секунду, что значительно сокращает время ее полета и уменьшает, таким образом поправку на ветер и перемещение цели.

Граната ПГ-7В была модернизирована в семидесятых годах, в результате чего появился новый ее вид – ПГ-7ВС, который обладал большей бронебойностью (до 400 миллиметров). Немного позже был разработан еще один вид выстрела для этого гранатомета, призванный повысить огневые возможности против живой силы. Этот вид – осколочная граната ОГ-98, она не имеет реактивного двигателя, а обладает только стартовым пороховым зарядом. С ее появлением была проведена модернизация и гранатомета.

Для обслуживания СПГ-9 необходимо 4 человека, что дает возможность переносить орудие на большие расстояния (в разобранном виде), а также быстро менять огневые позиции (в боевом положении).

Станковый противотанковый гранатомет СПГ-9 имеет ряд модификаций: СПГ-9Н (с ночным прицелом), СПГ-9Д (десантный вариант), СПГ-9ДН (совмещение характеристик двух вышеназванных вариантов), СПГ-9М (с оптическим прицелом), СПГ-9МН (с оптическим и ночным прицелом), СПГ-9МД (десантный вариант с оптическим прицелом).

Существуют и автоматические станковые гранатометы. Так, АГС-17 «Пламя», который был разработан в КБТМ им. Нудельмана. Его основное предназначение состоит в поражении живой силы противника и его огневых средств, которые расположены либо на открытой местности, либо за оврагами, лощинами и т.д. Российская армия использует не только станковый гранатомет данного типа. Существует и вертолетный вариант.

АГС-17 представляет собой миниатюрное артиллерийское орудие, для обслуживания которого необходимо два человека. Для стрельбы используют выстрелы ВОГ-30 и ВОГ-17М калибра 30 миллиметров. Это универсальные боеприпасы, которые состоят из гранаты взрывателем, гильзы с пороховым зарядом и капсулем-воспламенителем. Для питания гранатомета используется лента на 29 выстрелов, которая крепится справа. Ударно-спусковой механизм дает возможность производить как одиночные выстрелы, так и вести огонь очередями. В ходе испытаний было установлено, что наиболее эффективной является стрельба очередями по 5 выстрелов.

АГС-17 устанавливается на станок САГ-17. Механический прицел, который используют для стрельбы, состоит из мушки и целика, которые устанавливаются на крышке приемника. Также может использоваться и оптический прицел ПАГ-17.

В состав гранатомета входят ударно-спусковой механизм, приемник, короб со стволом, механизм перезарядки, затвор и возвратные пружины. Основные детали орудия размещены в ствольной коробке. В патрубок ствольной коробки вставляется нарезной ствол. Варианты, изготовленные до 90-го года, оснащены и алюминиевым надульником для охлаждения. Позже от такого варианта отказались, поэтому современные гранатометы имеют в качестве механизма охлаждения кольцевые утолщения на стволе. Корпус оптического прицела имеет поперечный и продольный уровни для придания необходимого угла стрельбы.

До настоящего времени АГС-17 превосходит по своим характеристикам большинство аналогичных зарубежных систем.

Автоматический станковый гранатомет ТКБ-0134 «Козлик» калибра 40 миллиметров был разработан под руководством В.Н.Телеша. Основная цель разработки – создание легкого комплекса для безгильзового выстрела, превосходящего по своим характеристикам АГС-17 «Пламя». Эта идея заинтересовала военных, поэтому в 1980 году были начаты разработки.

ТКБ-0134 – это система с газоотводной автоматикой, ствол которой запирается поворотным затвором. Граната находилась в капсюле, который разбивался ударником. До выстрела все подвижные части были в заднем положении. При откате лента подавалась на линию досылания при помощи взаимодействия рычага подачи и фигурного паза затворной рамы. Боеприпас подавался в ствол при накате, и ствол запирался.

Несмотря на то, что автоматика была вполне традиционной, конструктивное решение было весьма оригинальным. Затворная рама с находящимся внутри затвором перемещалась внутри кожуха. Там же находился и поршень для удара, а в нем – возвратная пружина. Все компоненты были смонтированы концентрически, что позволило обеспечить надежную работу без перекосов.

По результатам испытаний стало понятно, что использование безгильзовых выстрелов дало возможность создать легкое, простое орудие, обладающее высокими баллистическими характеристиками.

После проведения испытаний этот гранатометный комплекс получил название «Козлик».

В 90-х годах двадцатого века на основе ТКБ-0134 начались разработки гранатомета «Балкан» калибра 40 миллиметров. Но из-за экономического кризиса все исследования растянулись во времени. На данный момент разработка находится в ведении предприятия «Прибор», которое является основным разработчиком боеприпасов для автоматических пушек и автоматических гранатометов в России. В 2008 году было поставлено 6 единиц данного гранатомета, поэтому вполне возможно, что очень скоро «Балкан» появится на вооружении российских вооруженных сил.

Используемая в гранатомете газоотводная автоматика в качестве поршня использует ударник, который связан с затворной рамой. При выстреле пороховые газы толкают ударник назад. Когда граната покинет ствол, затворная рама откатывается в исходное положение. Таким образом, можно повернуть затвор. Питание «Балкана» осуществляется при помощи металлических лент.

Сам гранатомет устанавливают на усовершенствованный станок АГС-17, оборудованный сиденьем. Также гранатомет имеет оптический прицел.

В настоящее время на вооружение российских вооруженных сил начал поступать автоматический станковый гранатомет АГС-57, который называют еще легким штурмовым орудием. По данному виду информация практически отсутствует. Известно только, что дальность его стрельбы составляет примерно 6 километров, калибр орудия – 57 миллиметров, вес – 250 килограмм.

topwar.ru

ОРУЖЕЙКА: Современные автоматические гранатометы

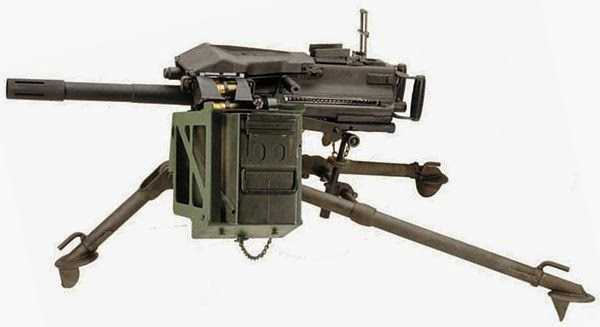

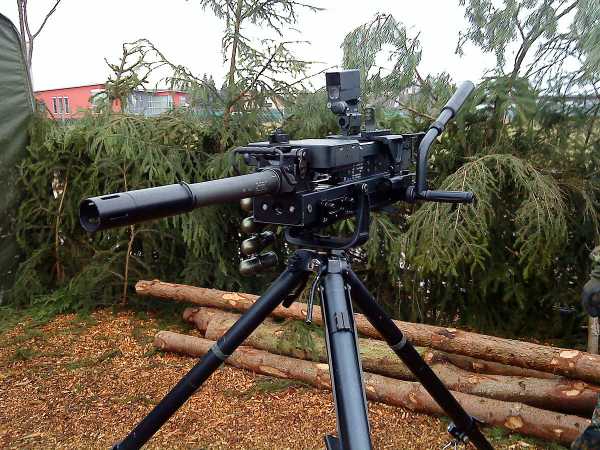

Автоматический станковый гранатомет
Mk.19 (США)

Автоматические гранатометы занимают особое место в ряду со­временного оружия ближнего боя. Применение осколочных бое­припасов позволяет значительно увеличить поражающую эффек­тивность автоматических гранатометов в сравнении с обычным стрелковым вооружением. Наряду с этим, автоматическое противо­пехотное гранатометное вооружение обладает маневренностью, возможностью перевозки практически любым видом транспорта, эффективно во всех ситуациях: и в обороне, и в наступлении. По отношению к подствольным и многоствольным гранатометам обеспечивается несравненно большая плотность огня на значительных площадях, а последовательные, с высоким темпом разрывов гранат, очереди производят на позиции противника деморализующий эф­фект.

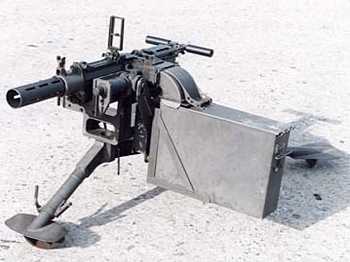

Автоматический станковый
гранатомет Vektor AGL (ЮАР)

В отличие от легких минометов стрельба может вестись прямой наводкой и на ходу. Стрелок при этом следит за движущейся целью также легко, как и при стрельбе из пулемета. Высокая эф­фективность огня автоматических гранатометов способствует их применению в составе вооружения легких тактических и разведыва­тельных автомобилей, бронетранспортерах, катерах и вертолетах.


Первые автоматические гранатометы были разработаны в СССР в 1930-х годах Я.Г. Таубиным под 40,8-мм гранатометный выстрел. Однако эти работы были остановлены в 1941 г. в связи с тем, что Таубин был необоснованно арестован и расстрелян.


Автоматические пехотные гранатометы состоят на вооружении зарубежных армий с 1960-х годов. Их основным предназначением является поражение живой силы и огневых средств противника, рас­положенных на открытой местности, в окопах и за укрытиями или естественными складками местности (в лощинах, оврагах, на обрат­ных скатах высот).


Прообразом для разработки автоматических гранатометов послу­жил американский гранатомет МК-19 фирмы «Saco Defense», по­ступивший на вооружение сухопутных войск США в 1960 г. С 1975 начались работы по созданию подобных систем оружия в других странах - в СССР, в Китае, в ЮАР, в Германии.


Наиболее распространенные зарубежные автоматические грана­тометы изображены на рисунке.

За последнее десятилетие спрос на автоматические гранатоме­ты вырос в связи с участившимися военными конфликтами малой интенсивности, требующими применения легкого оружия огневой поддержки, хорошо адаптированного к применению в городских условиях, горах, лесистой местности. Простота конструкций автома­тических станковых гранатометов и их компонентов, не требующих использования высоких технологий, обусловили их распростране­ние.


Основные тактико-технические характеристики указанных авто­матических гранатометов приведены в таблице.

На вооружении Российской армии находятся два 30-мм станковых противопехотных гранатомета АГС-17 и АГС-30.
АГС-17 (слева) и АГС-30 (справа)

Станковый гранатомет АГС-17 разработан в КБТМ им. Нудельмана и принят на вооружение Советской армии в 1971 г. По классу он сходен с американским 40-мм автоматическим гранатометом МК-19. Данный гранатомет зарекомендовал себя эффективным и надежным оружием поддержки пехоты. Копия гранатомета выпускается в Ки­тае. Масса гранатомета со станком составляет 31 кг. Обслуживается гранатомет расчетом из трех человек.


Гранатомет АГС-30 разработан ГУП «КБ Приборостроения» и принят на вооружение Российской армии в 2002 г. Масса гранатомета за счет его конструктивных особенностей составляет лишь 16,5 кг.


Однако, несмотря на свою легкость, он не уступает по кучно­сти своему более тяжелому предше­ственнику. Малая масса комплекса позволяет сократить боевой расчет до двух человек. Малая масса гранатомета АГС-30 позволяет увеличить носимый боекомплект без увеличения нагрузки на расчет. Так, при суммарной носимой массе комплекса 75 кг боекомплект АГС-17 составляет 87 выстрелов, а боекомплект АГС-30 - 120 выстрелов, чем обеспечивается значительное увеличение площади поражения примерно в 1,4 раза.


Рекордно малая масса гранатомета АГС-30 позволяет переносить его одним человеком, что резко повышает маневренность расчета.  В экстремальной ситуации - выведении из строя одного из двух членов боевого расчета и необходимости передислокации, некритичным является переноска гранатомета и двух коробок с 60 выстрелами другим членом расчета. Повышение огневых  возможностей автоматических гранатометов, расширение круга задач с их использованием военные специалисты в первую очередь видят в разработ­ке и принятии на вооружение более эффективных боеприпасов.


Высокая эффективность противопехотного выстрела, прежде всего, связана с применением в нем осколочно-фугасной грана­ты. Осколочно-фугасные гранаты являются наиболее распростра­ненным классом гранатометных выстрелов. В условиях большого разнообразия на поле боя поражаемых целей и тенденции неиз­бежного повышения их защищенности, концепция разработки и совершенствования гранатометных выстрелов многоцелевого на­значения как с военно-технической, так и с экономической точки зрения представляется оправданной и перспективной, как обеспе­чивающая более высокий уровень могущества действия боеприпасов.

Автор: В.К. Зеленко, А.В. Брызжев, В.В. Злобин, В.М. Королев
П34 Пистолетные и снайперские патроны. Гранатометные выстрелы.
Учебное пособие. - Тула: Инфра, 2008. - 120 стр

oruzheika.blogspot.com

Отечественные автоматические гранатометы - Энциклопедия оружия и боеприпасов

40,8-мм автоматический гранатомет Таубина-Бергольцева-Бабурина АГ-2

Еще в начале 1930-х годов в Советском Союзе конструкторы-оружейники взялись за решение такой сложнейшей проблемы, как повышение огневой мощи пехоты, что было возможно не только за счет широкого использования такого вида автоматического оружия, как пулеметы, но и путем создания принципиально нового вида огнестрельного оружия - автоматических гранатометов. Руководство Главного артиллерийского управления (ГАУ) Наркомата по военным и морским делам СССР совместно с Главным военно-мобилизационным управлением Наркомата тяжелой промышленности (ГВМУ НКТП) уделяло особое внимание этому направлению.

В 1934 году в системе Наркомата тяжелой промышленности было организовано конструкторское бюро КБТ (конструкторское бюро Таубина), в 1937 году переименованное в ОКБ-16. Именно это КБ занималось проектированием систем автоматических гранатометов, предназначавшихся для борьбы с живой силой и огневыми средствами противника на дистанциях 1200-2000 м. Под руководством Таубина началось проектирование автоматического гранатомета.

Автоматика первой опытной модели гранатомета Таубина образца 1935 года работала по принципу отдачи свободного затвора. В этой модели впервые было применено магазинное заряжание из обоймы на 5 патронов, повысившее практическую скорострельность. Для автоматического гранатомета Таубина был создан качественно новый боеприпас - 40,8-мм унитарный выстрел с осколочной гранатой и бесфланцевой гильзой. Однако его малый пороховой заряд не обеспечивал надежной работоспособности автоматики оружия, поэтому Таубину пришлось полностью переконструировать гранатомет.

В 1936 - 1938 годах в результате настойчивой работы всего коллектива КБТ над комплексом "боеприпас - гранатомет - прицел - станок" автоматический гранатомет Таубина-Бергольцева-Бабурина был создан. Над новым вариантом гранатометного комплекса АГ-2 образца 1938 года работала конструкторская группа в составе Я. Таубина, М. Бергольцева, М. Бабурина, С. Рашкова, А. Нудельмана и П. Грибкова.

Автоматика второй модели автоматического гранатомета АГ-2 работала по принципу отдачи при длинном ходе ствола с запиранием канала ствола поршневым затвором. Теперь даже с малым вышибным пороховым зарядом автоматика работала надежно. Питание боеприпасами осуществлялось из пятизарядного магазина, вставлявшегося сверху в приемник ствольной коробки. Для системы были разработаны два типа станков: один треножного типа, второй - колесного. Пехотный колесный станок уже в 1936 году был создан Нудельманом и Грибковым. Его конструкция оказалась удачной и была предложена для модернизированного варианта автоматического гранатомета образца 1938 года. Относительно небольшая общая масса оружия (40 кг) и высокая скорострельность (200 выстр/мин) полностью обеспечивали возможность успешного решения тактических задач и эксплуатации в бою и на марше. Расчет гранатомета состоял из 2 человек.

Автоматические гранатометы АГ-2 первоначально планировалось использовать для вооружения сухопутных войск в целях усиления огня в тактическом звене взвод - рота. Для решения многих задач пехотные подразделения, имевшие подобные гранатометы на вооружении, смогли бы на дальностях до 2 - 3,5 км практически полностью обходиться своими силами без привлечения батальонной и полковой артиллерии. Кроме того, еще в 1935 году Я. Таубин задумал повысить маневренность этого оружия, установив гранатомет на армейский мотоцикл. В 1937 году в КБТ был разработан экспериментальный образец мотоцикла с двумя симметрично расположенными колясками, на одну из которых устанавливался гранатомет. Но эта идея не была до конца реализована.

ОКБ-16 разработало по заказу ВВС и изготовило авиационный вариант гранатомета под ленточное питание на 15 - 20 выстрелов. Два авиационных автоматических гранатомета были смонтированы в крыльевых установках самолета. Но после проведения летных испытаний работы над ними были прекращены.

К концу 1938 года завершились работы по конструированию гранатомета. Его автоматика работала удовлетворительно, выстрел был также полностью отработан. Тактические возможности автоматического гранатомета Таубина-Бергольцева АГ-2 были определены на длительных полигонных, а затем войсковых испытаниях, которые проводились в январе 1940 года на Карельском фронте во время советско-финской войны сотрудниками КБТ Нудельманом и Исаковым, и летом того же года на корабельных установках на катере Днепровской военной флотилии. На них выявились наряду с высокой эффективностью применения нового оружия, также и многочисленные конструктивные недоработки: низкая живучесть его отдельных деталей; многочисленные задержки во время стрельбы, возникавшие по вине автоматики в усложненных условиях работы. Выявленные в ходе боевых действий недостатки этого оружия учитывались в дальнейшей работе. Так, для надежной работы автоматики этого достаточно специфического оружия требовалось разработать новую смазку, не замерзающую при низких температурах, тормозную жидкость для противооткатных устройств, совершенствовать марки сталей и режим термообработки нагруженных деталей оружия.

Одновременно с проверкой боевых возможностей гранатомета АГ-2 на поле боя проводился анализ его производственно-экономических показателей, который также выявил высокую себестоимость и трудоемкость изготовления оружия из-за широкого применения в его конструкции специальных сортов сталей, обработки многих деталей на станочном металлообрабатывающем оборудовании.

В феврале 1939 года были проведены сравнительные полигонные испытания гранатомета Таубина-Бергольцева АГ-2 и миномета "Оса" Б. Шавырина в присутствии наркома обороны СССР К. Ворошилова и большой группы начальствующего состава Красной Армии. Гранатомет и миномет работали нормально. Хотя гранатомет не мог соперничать с минометом по результатам навесной стрельбы, особенно на малых дальностях, но превосходил его по скорострельности и точности прицельного огня на всех дальностях. Однако результатом испытаний стало принятие на вооружение в том же году 50-мм ротного миномета образца 1938 года.

Однако были и противники принятия на вооружение гранатомета. И в первую очередь маршал Г.Кулик, в качестве заместителя наркома обороны курировавший направление новых разработок артиллерийского и стрелкового вооружения. Упорное нежелание Кулика принять на вооружение автоматический гранатомет АГ-2 и открытая неприязнь к его конструктору в конечном итоге привели к полному прекращению работ над новым оружием, аресту и казни в 1941 году самого Таубина, обвиненного во вредительстве и саботаже.

Такой оборот событий принес много горя не только людям, связанным с ОКБ-16, но и нанес вред укреплению обороноспособности нашей страны, поскольку использование столь эффективного оружия, как автоматический гранатомет Таубина-Бергольцева АГ-2 в годы Великой Отечественной войны, несомненно, могло бы принести высокие результаты.

В конечном итоге история все расставила по своим местам и подтвердила правоту конструктора. Оружие подобного типа было создано тридцать лет спустя, но уже на качественно ином уровне. Конструкция автоматического гранатомета Таубина-Бергольцева оказала серьезное влияние на дальнейшее развитие оружия пехоты, и не только в нашей стране.

30-мм автоматический гранатомет АГС-17 "Пламя"

Именно в ОКБ-16 под руководством ближайшего соратника Таубина - Нудельмана была продолжена разработка этой темы. В 1972 году созданный в КБТМ Нудельмана 30-мм станковый автоматический гранатомет был принят на вооружение Советских Вооруженных сил под обозначением АГС-17 "Пламя". Он стал важной неотъемлемой частью системы вооружения армии и зарекомендовал себя как очень эффективное и надежное оружие в войнах и локальных военных конфликтах последнего времени.


30-мм автоматический гранатомет
АГС-17

При создании этого образца перед отечественными оружейниками была поставлена задача разработки группового образца вооружения пехоты, которое бы позволяло вести эффективную борьбу с живой силой противника на дистанциях, соизмеримых с дальностью стрельбы из автоматического стрелкового оружия.

Станковый автоматический гранатомет АГС-17 предназначался для вооружения мотострелковых подразделений пехоты и усиления ее огневых возможностей путем поражения осколочными боеприпасами живой силы и огневых средств противника (расчетов пулеметов, противотанковых и безоткатных орудий), расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот), а также объектов небронированной техники (автомобилей, пусковых установок, радио- и радиолокационных станций и т.д.) настильным и навесным огнем. Гранатомет АГС-17 мог устанавливаться также на вертолетах, катерах и автомобилях.

Гранатомет АГС-17 состоит из тела гранатомета, станка и прицела. Тело гранатомета состоит из следующих основных частей и механизмов: ствола, ствольной коробки, затвора, возвратных пружин, приемника, ударно-спускового механизма, крышки ствольной коробки с механизмом перезаряжания.

Автоматика гранатомета действует за счет отдачи массивного свободного затвора. При выстреле под действием пороховых газов граната выбрасывается из канала ствола с начальной скоростью 185 м/с и с помощью 16 нарезов в канале ствола приобретает вращение вокруг своей оси. После вылета гранаты из канала ствола на расстоянии 10 - 30 м от дульного среза ствола происходит взведение взрывателя, а при встрече с преградой взрыватель срабатывает, вызывая детонацию разрывного заряда гранаты, при этом пружина и корпус гранаты дробятся на осколки, которые поражают живую силу противника.

Быстросъемный нарезной ствол гранатомета крепится в ствольной коробке замыкателем с чекой. Охлаждение ствола гранатомета воздушное, допускающее ведение непрерывного огня до 300 выстрелов. Ближе к казенной части ствола имеются ребра охлаждения поверхности ствола. Впоследствии появилась улучшенная вторая модификация ствола. В этом утолщенном тяжелом стволе взамен ребер охлаждения имеются кольцевые проточки. Затвор гранатомета прямоугольной формы. В его передней части смонтированы вертикально перемещающийся досылатель, на верхней плоскости - гребень для приведения в действие механизма извлечения стреляной гильзы, зацеп и криволинейный паз.


Выстрел ВОГ-17А:
1. Взрыватель
2. Корпус гранаты
3. Взрывчатое вещество
4. Метательный заряд
5. Капсуль
воспламенитель

Внутри затвора находится гидравлический тормоз отката, увеличивающий продолжительность цикла автоматики, что повышает кучность стрельбы. Гидротормоз служит для поглощения избыточной энергии затвора при движении назад и притормаживании его при подходе в переднее положение. Он состоит из цилиндра (гильзы), в который заливается керосин, штока с поршнем и фланцем на свободном конце уплотнителя, препятствующего вытеканию рабочей жидкости. Цилиндр имеет четыре продольных окна переменного сечения. Передняя часть штока представляет собой поршень с четырьмя отверстиями для перетекания керосина. Гидротормоз приводится в действие с помощью фланца штока: при откате затвора он упирается в затыльник гранатомета, а при движении вперед - в упоры ствольной коробки. Две возвратные пружины, смонтированные на направляющих стержнях, симметрично размещены в канале затвора.

Тросовый механизм перезаряжания, смонтированный в крышке ствольной коробки, служит для отведения затвора назад вручную при заряжании и перезаряжании гранатомета. Механизм включает обойму, цепляющую зацеп затвора и трос с Т-образной рукояткой перезаряжания, перекинутый через ролик обоймы. При вытягивании троса за рукоятку перезаряжания он оттягивает обойму, а вместе с ней и затвор назад. При стрельбе механизм перезаряжания остается неподвижным.

Ударно-спусковой механизм, смонтированный на левой стенке ствольной коробки, допускает только непрерывный огонь с переменным темпом. Он состоит из: ударника, штока, боевой пружины, направляющего стержня, шептала, флажка, предохранителя и гидравлического регулятора темпа стрельбы. Ударный механизм - ударниковый. При движении вперед разобщитель затвора взводит цилиндрический горизонтально перемещающийся ударник. При спуске ударник движется назад и своим передним выступом бьет по рычагу бойка, размещенного в затворе. Спуск осуществляется поворотом шептала через спусковую планку спускового рычага, смонтированного в виде широкой клавиши на затыльнике гранатомета. Флажковый предохранитель запирает шептало в положении на предохранение ("ПР") и тем самым исключает возможность случайного выстрела.

В ударно-спусковом механизме собран механизм регулирования темпа стрельбы гидравлического типа. Регулируя скорость перетекания керосина из одной части полости ударника в другую через наклонные отверстия неподвижного поршня, можно управлять скоростью движения ударника. Таким образом, изменяется продолжительность цикла работы автоматики. Флажок регулирования темпа стрельбы может занимать два фиксированных положения, соответствующих двум различным темпам. Для ведения огня из гранатомета с максимальным темпом стрельбы, 350 - 400 выстр/мин, необходимо флажок ручки регулятора темпа стрельбы повернуть вверх (на надпись "Макс"). При повороте регулятора вниз (на надпись "Мин") обеспечивается минимальный темп стрельбы - 50 - 100 выстр/мин.


Гранатометчик с гранатометом АГС-17
прикрывает атаку своего подразделения.
Афганистан

Стрельба из гранатомета ведется настильной или навесной траекторией, короткими (до 5 выстрелов), длинными (до 10 выстрелов) очередями и непрерывно. В качестве органов управления стрельбой из гранатомета используются две откидные горизонтальные рукоятки, между которыми находится клавиша спускового рычага.

Питание производится из металлической звеньевой ленты с открытым звеном. Она состоит из отдельных кусков на 10 звеньев каждый. Куски ленты соединяются один с другим с помощью выстрела, а звенья между собой в каждом куске - с помощью шплинтов. Снаряжение ленты может производиться как вручную, так и снаряжательной машинкой. Механизм подачи состоит из рычага подачи с роликом и подпружиненного подавателя. Подача выстрелов при стрельбе производится из коробки емкостью на 29 выстрелов, снаряженных в звеньевую ленту. Патронная коробка с лентой крепится на правой стенке ствольной коробки. Масса коробки с выстрелами составляет 14,5 кг.

Для стрельбы из гранатомета АГС-17 используются 30-мм выстрелы ВОГ-17А или ВОГ-17М (30х20) с осколочной гранатой (индекс 7П36), созданные в КБ "Прибор".

Выстрелы ВОГ-17А и ВОГ-17М состоят из осколочной гранаты, порохового заряда и головного взрывателя мгновенного действия (ВМГ).

Осколочная граната выстрела ВОГ-17А предназначается для поражения живой силы осколками. Она состоит из корпуса, ведущего пояска, осколочной рубашки с полуготовыми элементами в виде пружины из насеченной проволоки и разрывного заряда массой 56 г. Повышенная эффективность осколочного действия выстрела ВОГ-17М обеспечивается осколками заданной формы и оптимальной массы, образуемыми рифлением на внутренней поверхности корпуса гранаты, получаемого способом холодной штамповки. Пороховой заряд выстрела ВОГ-17А предназначается для сообщения гранате начальной скорости. Он состоит из гильзы, капсюля-воспламенителя и нитроглицеринового пороха. Метательный заряд выстрела ВОГ-17М за счет дополнительной автономной герметизации надежно функционирует во всех условиях эксплуатации в различных климатических зонах.

Головной взрыватель ударного действия обеспечивает надежную работу гранат при встрече с различными целями (преградами), в том числе по снегу, болоту и водной поверхности. Он состоит из ударного и воспламенительного механизмов и предохранительного механизма дальнего взведения. Ударный механизм обеспечивает срабатывание взрывателя при встрече с преградой. Воспламенительный механизм обеспечивает срабатывание предохранительного механизма. Предохранительный механизм дальнего взведения обеспечивает безопасность взрывателя в служебном обращении и дальнее взведение. Механизмы взрывателя размещены во втулке с осью, которая поджимает мембрану. Взрыватель взводится на удалении 10 - 30 м от дульного среза ствола.


30-мм выстрел ВОГ-17А
с осколочной гранатой

Масса выстрела ВОГ-17А - 0,35 кг, гранаты - 0,28 кг. Радиус сплошного поражения убойными осколками гранаты составляет не менее 7 м с вероятностью поражения 0,9. Выстрел ВОГ-17М имеет взрыватель с самоликвидатором, выставленным на 25 с, масса выстрела - 0,34 кг, гранаты - 0,27 кг, заряда ВВ - 0,036 г, площадь поражения - 70 кв. м. Гранаты ВОГ-17А и ВОГ-17М в боевом снаряжении окрашены в черный цвет. Выстрелы в окончательно снаряженном виде помещаются в бумажные гильзы и укладываются в герметичные металлические коробки по 48 штук. По две таких коробки с выстрелами укладываются в деревянные ящики.

С левой стороны гранатомета АГС-17 крепится на кронштейне оптический прицел ПАГ-17, который служит для наведения гранатомета при стрельбе по целям на различные расстояния. Увеличение прицела - 2,5х, поле зрения - 12±. Прицел ПАГ-17 состоит из корпуса, в котором собраны угломер и механизм углов возвышения и головки с оптической системой. Он позволяет вести стрельбу прямой наводкой на дальность до 700 м (на гранатометах ранних выпусков - до 550 м). Для стрельбы на большие дальности используются механизм углов возвышения и боковой уровень. Горизонтальная наводка осуществляется с помощью угломера.

Для работы с прицелом в ночное время в комплекте прицела имеется система освещения, состоящая из корпуса с тумблерами, двух патронов подсветки, ламп, аккумуляторной батареи и проводов. Для подготовки системы освещения и стрельбы необходимо присоединить: корпус системы освещения с аккумуляторной батареей - к кронштейну основания станка; патрон подсветки сетки прицела - к основанию на головке прицела; патрон подсветки шкал и уровней - к планке на корпусе прицела.

Для улучшения работы с прицелом применяется: в яркую солнечную погоду - нейтральный светофильтр, в пасмурную погоду для повышения контрастности изображения - оранжевый светофильтр.

Огонь из гранатомета ведется с треножного складного станка САГ-17. Станок состоит из основания, вертлюга, нижней и верхней люлек, соединенных осью, и механизма вертикальной наводки гранатомета. Основание станка состоит из корпуса и трех ног (одной передней и двух задних). Нижняя люлька служит для обеспечения горизонтальной наводки гранатомета, а верхняя - вертикальной. Механизм вертикальной наводки состоит из двух шестерен (червячной и цилиндрической), червяка с маховичком и рукояткой, зубчатого сектора и зажима сектора с рукояткой. Тело гранатомета крепится в люльке станка. Станок имеет секторные механизмы горизонтального и вертикального наведения, гильзоотражатель, механизм точного горизонтирования. Ноги оканчиваются сошниками с насечкой, обеспечивающей врезание сошника в грунт при продольном перемещении станка и предотвращающей боковое смещение гранатомета при стрельбе. На правой ноге имеется механизм точного горизонтирования гранатомета. В походном положении станок складывается и переносится вторым номером расчета. В бою гранатомет переносится на станке за ноги и ремни. В зимнее время возможна установка оружия на полозьях.

В комплект гранатомета АГС-17 входят: три коробки для выстрелов с девятью лентами по 10 звеньев каждая, чехол для переноски тела гранатомета, две лямки для переноски станка, комплект запасных частей, инструмента и принадлежности). Кроме того, на шесть гранатометов предусмотрена одна трубка холодной пристрелки.


Стрельба из автоматического гранатомета
АГС-17
(из положения сидя)

Гранатомет АГС-17 обслуживается наводчиком и помощником наводчика. Кроме них в состав расчета может входить подносчик боеприпасов.

В боевой обстановке гранатометы АГС-17 и выстрелы к ним обычно перевозятся на бронетранспортере (БТР) или на автомобиле, как правило, в разобранном виде (тело гранатомета отделено от станка) и подготовленными к переноске силами расчетов. Прицел постоянно находится у наводчика. При наличии на бронетранспортере или БМП специального оборудования для стрельбы из гранатомета он в зависимости от обстановки может перевозиться установленным на БТР и подготовленным к быстрому открытию огня. При невозможности использовать средства транспортировки и при выдвижении на огневую позицию и ее смене гранатометы с выстрелами переносятся силами расчетов в собранном или разобранном виде.

Стрельба из гранатометов, как правило, ведется с открытой огневой позиции, откуда наводчику видна цель или участок местности, на которой ожидается появление противника. Отдельные огневые задачи могут выполняться стрельбой с закрытой или с полузакрытой огневой позиции, как правило, навесной траекторией.

В зависимости от условий местности и огня противника стрельба из гранатомета может вестись из положения лежа, с колена, сидя, стоя из окопа или с БТР (БМП), имеющего специальное оборудование. При выборе положения для стрельбы следует учитывать, что с увеличением высоты линии огня снижается устойчивость гранатомета во время стрельбы.

Вид огня и расход боеприпасов зависят от поставленной задачи, дальности стрельбы и характера цели. Огонь на подавление цели, как правило, ведется короткими очередями, на ее уничтожение - длинными очередями. С увеличением дальности стрельбы длина очереди увеличивается. Стрельба с рассеиванием гранат по фронту и в глубину ведется непрерывным огнем.

В ходе боевых действий в Афганистане, Чечне, а также во время остальных военных локальных конфликтов АГС-17 "Пламя" зарекомендовал себя очень эффективным и надежным оружием поддержки пехоты. К его достоинствам относятся небольшие массо-габаритные характеристики, высокая мобильность, простота в обслуживании, безотказность и высокие боевые характеристики, в том числе кучность стрельбы. Возможность ведения из гранатомета АГС-17 навесного огня позволила ему частично взять на себя функции миномета.

Наряду с пехотным вариантом на вооружении Советской армии состояли: его авиационный вариант - АГ-17А и вертолетный вариант - АГ-17В.

АГС-17 в настоящее время состоит на вооружении вооруженных сил России, стран СНГ, Болгарии, КНР, Афганистана, Индии, Анголы, Чада, Кубы, Ирана, Мозамбика, Никарагуа.

30-мм модернизированный АГС-17М "Пламя"

Однако уже в середине 1990-х годов, по мнению российских военных, настоятельно требовалось проведение модернизации этого гранатомета. Необходимо было увеличить прицельную дальность и в 2-2,5 раза повысить общую эффективность огня. Поэтому вскоре появляется 30-мм модернизированный автоматический гранатомет АГС-17М "Пламя". Вероятность поражения цели первой очередью у него была в 2-3 раза выше, чем у штатного варианта АГС-17. Точность наведения обеспечивалась использованием лазерного дальномера и наличием баллистического вычислителя, формирующего вычисленный угол стрельбы в виде светового индекса в визирном канале дальномера. Сокращение времени подготовки к боевой работе обусловлено автоматизацией процесса отработки угла возвышения, совмещением светового индекса с маркой дальномера, вращением маховичка вертикального наведения гранатомета. Модернизированный гранатомет АГС-17М может вести стрельбу в режиме кругового обзора.

АГС-17М устанавливается на шкворневой или турельной установке. Гранатомет универсален, размещается на подвижных транспортных средствах, оперативно доставляющих его к месту боевых действий с одновременным увеличением разового боекомплекта. Мобильные установки могут быть многовариантными и доступными для монтажа на них дополнительного вооружения и средств разведки (ПТУР, пулемет, приборы наблюдения и т.п.).

30-мм автоматический гранатометный комплекс АГС-30


Стрельба из автоматического гранатомета АГС-30

Еще более совершенную конструкцию представляет 30-мм автоматический гранатометный комплекс АГС-30, созданный конструкторами Конструкторского бюро приборостроения (КБП) в Туле В.Грязевым, В.Скирдиным, Ю.Ростовцевым и Г.Николаевым в 1980-х годах. Однако этому оружию пришлось очень долго ждать своего времени, поскольку тогда в ГРАУ посчитали излишним делать новый гранатометный комплекс. АГС-30 поступил на вооружение внутренних войск МВД только в 1996 году, в 2000 году - на вооружение Министерства юстиции, а в 2002 году - был принят на вооружение Российской армии, которая наконец-то решила пополнить свой арсенал высокоэффективным огневым средством.

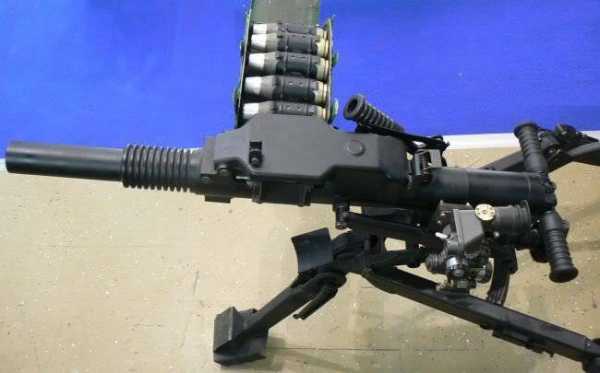

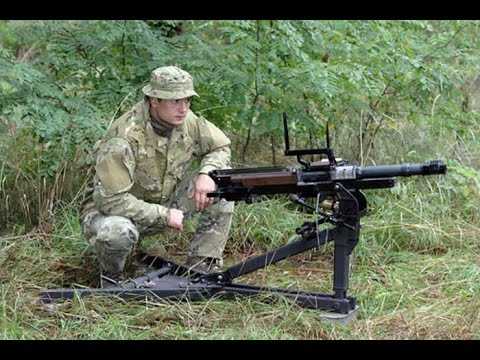

Автоматический гранатомет АГС-30
переносится одним солдатом

Небольшая масса этого гранатометного комплекса (вдвое меньше АГС-17) при значительном боекомплекте позволила сократить расчет с трех до двух человек. Малые габариты комплекса обеспечивают скрытность огневой позиции, возможность ее быстрой смены, что особенно удобно при ведении маневренных уличных боев, и даже ведение стрельбы из оконных проемов.

Автоматика гранатомета АГС-17 работает по принципу отдачи свободного затвора. Главной изюминкой нового оружия, обеспечившей возможность значительного облегчения основного подвижного звена автоматики - свободного затвора, является использование эффекта его выката, что позволило в два раза уменьшить массу самого гранатомета, по сравнению с АГС-17. Безударность работы автоматики АГС-30 смягчает отдачу, обеспечивая устойчивость комплекса и сравнительно высокие показатели кучности стрельбы. Убрав сложный и хлопотный в обслуживании гидротормоз, В.П. Грязев широко использовал во всех частях гранатомета более технологичные штампосварные детали. Конструкция механизма взведения, рукояток управления огнем обеспечивает ведение боя при любых углах возвышения (до 70 градусов).

Гранатомет устанавливается на легком треножном станке конструкции Л.Степанова. Станок обеспечивает возможность стрельбы с неподготовленных позиций. Большой горизонтальный сектор обстрела позволяет переносить огонь на внезапно появившуюся цель. Транспортировка гранатомета со станком доступна одному человеку.

Для гранатомета АГС-30 был разработан более совершенный выстрел ВОГ-30 с осколочной гранатой повышенной эффективности, дающий при тех же габаритах и массе в 1,5 раза большую, чем у ВОГ-17М, площадь поражения.

Гранатомет АГС-30 хорошо зарекомендовал себя в Чечне, находясь на вооружении мобильных подразделений внутренних войск. Кроме того, партия автоматических гранатометов АГС-30 была поставлена в Индию.

Сергей Монетчиков
Фото из архива автора
Братишка 04-2006

weaponland.ru

Автоматический гранатомет «Балкан» будет принят на вооружение

В ближайшем будущем российская армия должна будет получить новое вооружение, отличающееся от существующих аналогов повышенными боевыми и техническими характеристиками. После длительного процесса разработки и доводки, а также после нескольких лет всесторонних испытаний на вооружение планируется принять новейший отечественный автоматический гранатомет «Балкан». Как сообщают средства массовой информации, соответствующий приказ руководства военного ведомства должен будет появиться уже в следующем году.

О скором принятии на вооружение изделия АГС-40 «Балкан» (индекс ГРАУ – 6Г27) 9 декабря сообщила «Российская газета». Информация о существующих планах была получена этим изданием от пресс-службы научно-производственного концерна «Технологии машиностроения», в состав которого входит организация-разработчик гранатомета. Помимо сведений о грядущем принятии на вооружение концерн-производитель раскрыл некоторые подробности последних работ в рамках проекта «Балкан». По официальным данным, гранатомет нового типа уже прошел государственные испытания, по результатам которых был рекомендован к принятию на вооружение.


Завершение государственных испытаний позволило заказчику и производителю приступить к новому этапу работ. К настоящему времени была изготовлена первая серийная партия автоматических гранатометов, которые вскоре были переданы армии с целью начала эксплуатации. В ходе последней планируется получить определенный опыт, что позволит в дальнейшем продолжать использование нового оружия. По результатам текущей войсковой эксплуатации будет окончательно решен вопрос о принятии оружия на вооружение. Появление соответствующего приказа ожидается в следующем 2017 году.
Гранатомет "Балкан" на штатном станке и контейнер с боеприпасами. Фото Wikimedia Commons

Новый автоматический гранатомет АГС-40 «Балкан» предназначается для замены существующих изделий своего класса, таких как АГС-17 «Пламя» и АГС-30. В новом проекте были использованы некоторые идеи и решения, направленные на повышение основных технических и боевых характеристик. Успешная реализация нескольких важных технических предложений позволила получить заметный прирост основных характеристик и, как следствие, добиться превосходства над существующими аналогами отечественного производства. От имеющихся в армии гранатометов новый «Балкан» отличается, в первую очередь, увеличенной дальностью стрельбы и повышенным могуществом гранаты.

Необходимо отметить, что текущая пробная войсковая эксплуатация и ожидаемое принятие на вооружение ожидались давно, но происходят только сейчас. В силу разных причин разработка проекта «Балкан» в свое время серьезно затянулась. Испытания, результатом которых должно было стать принятие оружия на вооружение, тоже не были быстрыми. В итоге российские вооруженные силы должны будут получить перспективное вооружение с улучшенными параметрами гораздо позже, чем могли бы. Тем не менее, и существующее положение дел может быть поводом для оптимизма: несмотря на все трудности, новый проект почти дошел до начала полноценной эксплуатации оружия в армии.

По известным данным, старт проекту с шифром «Балкан» был дан в девяностых годах прошлого века. Разработкой проекта занимались сотрудники Центрального конструкторско-исследовательского бюро спортивного и охотничьего оружия (ЦКИБ СОО, г. Тула) В.Н. Телеш, Ю.П. Галкин и Ю.В. Лебедев. Новый гранатомет создавался на основе экспериментального изделия ТКБ-0134 «Козлик», созданного в восьмидесятых годах. Из-за тяжелой экономической обстановки в стране разработка проекта «Балкан» серьезно затянулась, что не позволило быстро закончить работы и начать перевооружение армии. В дальнейшем проект был завершен, причем последние его стадии осуществлялись специалистами ГНПП «Прибор» (ныне входит в состав концерна «Техмаш»). Именно эта организация в настоящее время отвечает за поставку готовой продукции.

В основе проекта АГС-40 / 6Г27 «Балкан» лежали несколько основных идей. Так, к существующим 30-мм гранатометам АГС-17 и АГС-30 ранее высказывались претензии, касающиеся недостаточной мощности боеприпаса и сравнительно малой дальности стрельбы. В новом проекте предлагалось повысить эти характеристики путем использования выстрела увеличенного калибра: 40 мм против «старых» 30 мм. Кроме того, было решено отказаться от использования отдельной гильзы, совместив ее с метаемым снарядом, что позволяло улучшить весовые показатели всего комплекса.

Новые идеи, использованные в проекте «Балкан», позволили в определенной мере упростить конструкцию гранатомета в сравнении с предыдущими системами отечественной разработки. Так, тело гранатомета 6Г27 состоит из ствола длиной 400 мм, а также ствольной коробки. Основная часть последней имеет трубчатую конструкцию, а рядом с казенной частью ствола находится увеличенный кожух системы подачи выстрелов в ствол. Все основные механизмы оружия размещаются внутри коробки и кожуха. В задней части ствольной коробки помещены рукоятки управления огнем, укомплектованные спусковым крючком. На правой поверхности оружия имеется качающийся рычаг для перезарядки, соединенный с основными устройствами автоматики.

Внутри ствольной коробки гранатомета помещаются затворная группа и возвратно-боевая пружина. Оружие оснащается поворотным затвором, на котором установлен подвижный ударник. Выстрел производится с открытого затвора. Для перезарядки оружия используется энергия пороховых газов, воздействующих на ударник. Отдельные газовая камора и поршень, являющиеся стандартом для газоотводной автоматики, в проекте «Балкан» не используются.

Специально для гранатомета АГС-40 был разработан 40-мм выстрел 7П39. От существующих боеприпасов для автоматических гранатометов наподобие ВОГ-17А / 7П36 (30х29 мм) выстрел нового типа отличается увеличенным до 40 мм калибром, а также иной конструкцией. Для упрощения эксплуатации оружия, а также для повышения некоторых характеристик было решено оснастить новый боеприпас «улетающей» гильзой. Метательный заряд помещается в отдельном объеме боеприпаса, не отделяющемся от снаряда и остающемся на своем месте в ходе выстрела.

Граната 7П39 имеет цилиндрический корпус с конической головной частью, на которой помещено гнездо для установки взрывателя. Основная часть корпуса отдается под размещение заряда взрывчатого вещества. В хвостовой части корпуса находится небольшая неотделяемая гильза, в которой располагается метательный заряд. Донце гильзы имеет центральное отверстие для установки капсюля. По бокам от него в донце располагаются четыре крупных окна для выброса пороховых газов, прикрытые прорываемыми мембранами.

В системе боепитания используются рассыпные металлические ленты на 20 выстрелов. Лента подается в ствольную коробку справа, пустые звенья выбрасываются налево. Предложена поставка боеприпасов в специальных укупорках на две снаряженные ленты. Перед стрельбой лента укладывается в специальный круглый короб, подвешиваемый к гранатомету.



Выстрел 7П39 в разрезе и его донная часть. Фото Modernfirearms.net

Для использования с изделием «Балкан» предлагается станок-тренога, представляющий собой доработанную версию станка САГ-17 для гранатомета АГС-17. Самым заметным отличием доработанного станка является сиденье для стрелка, установленное на задних опорах. Также использованы некоторые другие доработки. Конструкция треноги обеспечивает горизонтальное и вертикальное наведение оружия, а также фиксацию в требуемом положении.

Использование нестандартного боеприпаса привело к формированию необычного способа работы автоматики. Перед выстрелом затворная группа находится внутри трубчатой ствольной коробки и фиксируется шепталом. При нажатии на спусковой крючок затворная группа освобождается и при помощи возвратной пружины движется вперед. При этом затвор производит досылание выстрела в камору ствола, после чего поворачивается вокруг продольной оси, выполняя запирание. После запирания ствола затворная рама и ударник продолжают двигаться, что приводит к удару по капсюлю выстрела и воспламенению метательного заряда в гильзе.

Пороховые газы проталкивают выстрел 7П39 по каналу ствола и отправляют его в направлении цели. Газы истекают из гильзы через соответствующие отверстия в донце. Благодаря этому интегрированная гильза вылетает из ствола вместе гранатой, значительно упрощая процесс подготовки к новому выстрелу. Одновременно с этим пороховые газы воздействуют на ударник, выполняющий функции газового поршня. Под давлением газов он начинает уходить назад, двигая затворную раму. Последняя взаимодействует с затвором и поворачивает его, отпирая ствол. После этого вся затворная группа откатывается назад и сжимает возвратную пружину, что позволяет сделать новый выстрел.

Использованная автоматика позволяет вести огонь с темпом 400 выстрелов в минуту. 400-мм ствол (относительная длина 10 калибров) обеспечивает разгон боеприпаса до скорости 240 м/с. Максимальная дальность стрельбы заявлена на уровне 2500 м. Гранатомет со станком весит 32 кг. Металлическая коробка с одной лентой на 20 гранат – 14 кг.

Как уже упоминалось, в течение некоторого времени разработка изделия «Балкан» велась силами ЦКИБ СОО, но в дальнейшем проект передали ГНПП «Прибор». Именно это предприятие завершило требуемые работы, обеспечило проведение испытаний, а также представило новый образец оружия широкой общественности и специалистам. В 2008 году силами предприятия «Прибор» была изготовлена первая партия из шести автоматических гранатометов и некоторое количество выстрелов к ним, предназначавшиеся для испытаний в армии. В следующем году состоялась официальная «премьера» гранатомета, в ходе которой организация-разработчик впервые раскрыла подробные сведения о новом изделии.

В ходе испытаний были подтверждены ожидавшиеся преимущества перед существующими отечественными автоматическими гранатометами. Увеличение калибра гранаты с 30 до 40 мм дало соответствующие результаты. Так, в отделяемой гильзе боеприпасов семейства ВОГ-17 имеется пороховой заряд, дающий начальную скорость гранаты лишь 185 м/с. За счет этого максимальная дальность стрельбы составляет 1700 м. Больший объем «улетающей» гильзы изделия 7П39 дал увеличение начальной скорости до 240 м/с и дальности до 2,5 км при использовании ствола схожей длины. Также граната увеличенного калибра отличается большим зарядом взрывчатого вещества. Заявлен двукратный рост эффективности поражения целей в сравнении с АГС-17 и АГС-30.

В течение нескольких последних лет промышленность и военное ведомство совместно проводили необходимые испытания перспективного оружия, а также занимались его совершенствованием. На все эти работы ушло немало времени, однако требуемые результаты все же были достигнуты. Согласно последним сообщениям, гранатомет АГС-40 / 6Г27 «Балкан» успешно прошел государственные испытания и был рекомендован к принятию на вооружение. Теперь новому оружию предстоит пройти войсковую эксплуатацию, после чего следует ожидать появления приказа о его официальном принятии на вооружение. Это событие запланировано на следующий 2017 год.

От начала создания автоматического гранатомета «Балкан» до момента его принятия на вооружение прошло около двух десятилетий. Проект нового оружия стартовал в не самое удачное время, что негативным образом сказалось на сроках его разработки и доводки. Тем не менее, в дальнейшем ситуация изменилась и появилась возможность завершить все необходимые работы. Таким образом, новое оружие с повышенными характеристиками вскоре будет официально принято на вооружение, пусть даже и с большим опозданием.

По материалам сайтов:
https://rg.ru/
http://tass.ru/
http://tecmash.ru/
http://modernfirearms.net/

topwar.ru

Автоматические станковые гранатомёты - история создания, принцип работы

Автоматические станковые гранатомёты предназначены для поражения живой силы и небронированных средств противника гранатой. Калибр 30-40 мм, темп стрельбы около 350 в/м, боевая скорострельность 100 в/м, дальность стрельбы до 2000 м. Стрельба может вестись со станка-треноги или со специальных танковых, бронетранспортёрных, вертолётных, корабельных установок.

Самые первые автоматические гранатомёты

Первым автоматическим гранатомётом, известным в России, является автоматический гранатомёт Якова Таубина, разработанный под 40-мм боеприпас, используемый в Красной армии для винтовочного гранатомёта. В конце 30х — начале 40-х был спроектирован, собран в металле, испытывался (в том числе в рамках советско-финской войны), получал положительные отзывы операторов, но в серию не пошёл — проиграл в сравнительном испытании малокалиберным миномётам. Внешне представлял собой вполне похожий на современные автоматические гранатомёты механизм с коротким толстым стволом, ленточным питанием, установленный на колёсный станок, напоминающий станок Соколова к Пулемёту Максима обр. 1910 г. Ирония судьбы, но перед войной выиграли (и были поставлены на вооружение) 50-мм лёгкие миномёты с ручным дульным заряжанием, очень похожие на такие же немецкие. Впоследствии малокалиберные миномёты (50-мм ротный миномёт и 37-мм миномёт-лопата в Красной армии, 50-мм миномёт вермахта) из употребления в первой половине войны вышли и с той, и с другой стороны. Немцы использовали концепцию станкового гранатомёта для создания противотанкового станкового гранатомёта «Пупхен», но этот аппарат не был автоматическим. В СССР про концепцию станкового автоматического гранатомёта забыли до Вьетнамской войны, когда 40 мм автоматические гранатомёты начали использовать американцы. Удачный американский опыт дал старт проекту, окончившемся гранатомётом АГС-17 «Пламя».

Современные автоматические гранатомёты:

Автоматический станковый гранатомет «Балкан» 6Г27

Автоматический станковый гранатомет УАГ-40

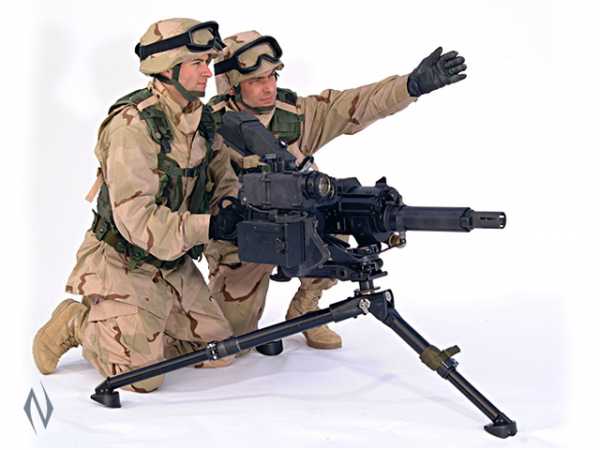

Автоматический станковый гранатомет Mark 47 Striker

Автоматический станковый гранатомет HK GMG

Автоматический станковый гранатомет Vektor AGL

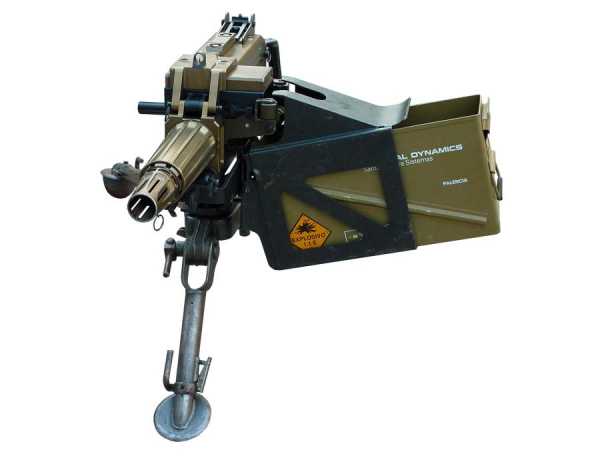

Автоматический станковый гранатомет LAG 40

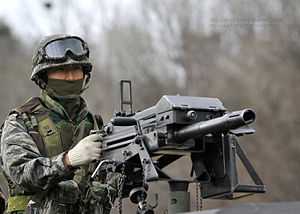

Daewoo Precision Industries K4

Howa Type 96

Автоматические гранатомёты предыдущих поколений:

Автоматический гранатомёт конструкции Таубина

Автоматический станковый гранатомет АГС-17 «Пламя»

Автоматический станковый гранатомет АГС-30

huntsmanblog.ru

Автоматический гранатомет АГС-30 | Военное оружие и армии Мира

Опыт использования станкового автоматического гранатомета АГС-17 в многочисленных военных конфликтах в конце XX в. показал, что он является весьма эффективным средством борьбы с живой силой противника. В то же время автоматический гранатомет стал для противника приоритетной целью, которую следует поразить в первую очередь. В связи с этим возникла необходимость улучшить «выживаемость» АГС-17 на поле боя за счет уменьшения действия демаскирующих факторов (звуковой и световой эффекты выстрела, габариты оружия, численность расчета) и повышения тактической мобильности гранатомета, обусловленной в первую очередь его массой. В соответствии с этими требованиями в конце 1990-х гг. в тульском КБ приборостроения был разработан новый 30-мм станковый автоматический гранатомет АГС-30, который был принят на вооружение Российской армии и запущен в серийное производство.

Как и АГС-17, станковый автоматический гранатомет АГС-30 спроектирован на основе схемы автоматики, действующей за счет использования энергии отдачи массивного свободного затвора. Примечательно, что для увеличения инерции затвора на нем размещены снижатель и шептало. Таким образом, их масса включена в массу подвижных частей и наряду со своими основными функциями они участвуют еще и в запирании канала ствола.

Особенностью схемы автоматики АГС-30 является производство выстрела в момент, когда затвор еще продолжает движение вперед, что предотвращает жесткий удар в крайнем переднем положении, а также использование возвратной пружины, полностью поглощающей энергию отдачи затвора, чтобы исключить удар в крайнем заднем положении. Таким образом, автоматика АГС-30 работает безударно.

Указанные выше технические решения позволили отказаться от использованного в АГС-17 гидравлического тормоза отката и существенно уменьшить массу системы в целом.

Ударно-спусковой механизм гранатомета рассчитан на ведение только автоматического огня. Темп стрельбы составляет 400 выстр./мин. В качестве боеприпасов применяются 30-мм унитарные выстрелы ОГ-17, ВОГ-17М и ВОГ-30. Граната нового выстрела ВОГ-30 имеет массу осколочного корпуса на 60% больше, чем у американской гранаты М384, а площадь осколочного поражения выше в 1,5 раза. Начальная скорость гранаты превышает 185 м/с, а дальность стрельбы составляет более 1700 м.

Масса станка равна всего 6 кг, а масса гранатомета со станком, но без патронной коробки и прицела не превышает 16,5 кг! Это означает, что в боевом положении гранатомет может перемещаться на поле боя силами одного номера расчета. Впрочем, при боекомплекте в 120 выстрелов полная весовая нагрузка на каждого из двух номеров расчета достаточно велика и достигает 36—38 кг.

Новый гранатомет снабжен заимствованным у АГС-17 оптическим прицелом 2,7-кратного увеличения ПАГ-17, однако в дополнение к нему предусмотрены также механические прицельные приспособления, включающие прицел и регулируемую мушку.

Оставить эмоцию

Нравится Тронуло Ха-Ха Ого Печаль Злюсь
