Штурмовая винтовка (автомат) FN SCAR (США)

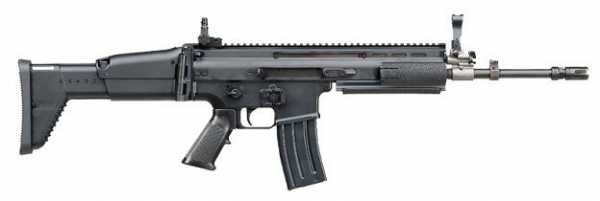

FN SCAR-L STD (Standard)

Система огнестрельного оружия FN SCAR была разработана с целью вооружения подразделений специального назначения.

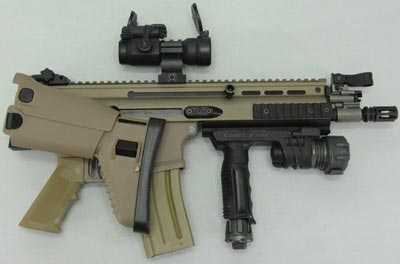

FN SCAR-L CQC (Close Quarters Combat)
приклад сложен

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command — US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle — SCAR (боевая штурмовая винтовка для сил спецопераций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM 8.

После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal — FNH USA Inc.

FN SCAR-L SV (Sniper Variant)

В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H были приняты на вооружение сил специальных операций США.

Стрелковая система SCAR включает в себя два базовых варианта оружия — «легкую» винтовку Mk.16 SCAR-L (Light) и «тяжелую» винтовку Mk.17 SCAR-H (Heavy).

FN SCAR-H STD (Standard) с установленным подствольным гранатометом

Главные различия между SCAR-L и SCAR-H — это используемые боеприпасы. Винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45 мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса используют значительно более мощный патрон 7.62х51 мм НАТО, с возможностью, после замены необходимых компонентов (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список «дополнительных» калибров для винтовок SCAR-H входит и советский патрон 7.62х39 М43.

В обеих базовых моделях винтовки SCAR имеют три конфигурации:

— STD (Standard) – стандартный вариант.
— CQC (Close Quarters Combat) – укороченный вариант — оружие ближнего боя.
— SV (Sniper Variant) – снайперский вариант.

FN SCAR-H SV (Sniper Variant)

Смена варианта оружия осуществляется в условиях базы путем замены ствола силами самого бойца или оружейника подразделения.

Во всех вариантах винтовки FN SCAR имеют одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей между вариантами винтовок составляет около 90%. Такая модульная система обеспечивает бойцов спецназа максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

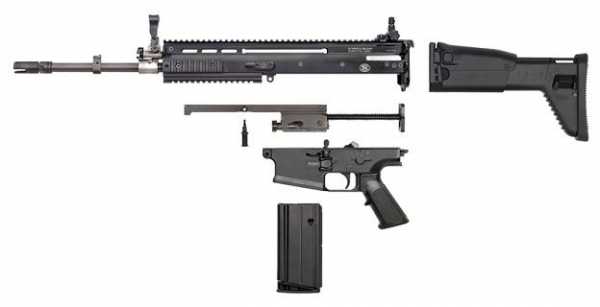

FN SCAR-L неполная разборка рядом находится быстросъемный укороченный ствол

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола.

варианты SCAR-L
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

Ствольная коробка состоит из двух половин — верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма.

Нижняя половина ствольной коробки выполнена из полимера, верхняя — из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части.

Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут.

Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня — предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в ударно-спусковом механизме FN SCAR не предусмотрен.

Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези.

варианты SCAR-H
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия.

Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча.

На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров.

Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами.

Для питания стандартными боеприпасами используются магазины образца НАТО различной вместимости — 30 патронов для 5.56×45 NATO и 20 патронов для 7.62×51 NATO.

Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка.

Дополнительные аксессуары включают в себя 40-мм подствольный гранатомет и съемную переднюю рукоятку, внутри которой расположена небольшая двуногая сошка для стрельбы, лежа с упора.

	FN SCAR-L Mk.16			FN SCAR-H Mk.17
	CQC	STD	SV	CQC	STD	SV
Калибр, мм	5.56х45 NATO			7.62×51 NATO
Длина, мм — приклад разложен и выдвинут — приклад сложен и сдвинут	756 530	852 625	965 736	775 550	924 698	1047 806
Длина ствола, мм	253	351	457	253	400	508
Вес, кг	3.00	3.15	3.50	3.08	3.25	3.70
Магазин, кол. патронов	30			20
Эффективная дальность стрельбы, м	300	500	600	400	600	700
Темп стрельбы, выстр/мин	550 — 600			550 — 600

Производство штурмовых винтовок FN SCAR-L и FN SCAR-H было налажено предприятием FN Herstal, или правильнее будет сказать ее отделением FNH USA в США.

Летом 2007 первые партии оружия начали поставляться на вооружение специальных подразделений Соединенных Штатов.

Осенью 2008 года началось распространение гражданской (самозарядной) модели FN SCAR.

FN SCAR гражданский вариант

weaponland.ru

Штурмовая винтовка (автомат) «FN SCAR» — Бельгия — Автоматы — Каталог статей

Штурмовая винтовка (автомат) «FN SCAR»

FN SCAR-L STD (Standard)

FN SCAR-H STD (Standard) с установленным подствольным гранатометом

FN SCAR гражданский вариант

Прототип 5.56мм винтовки FN SCAR-L (конец 2004 года), вид слева

Прототип 7,62мм винтовки FN SCAR-H (конец 2004 года), в варианте CQC (Close Quarter Combat, укороченный ствол для ближнего боя), под патрон 7.62×51 мм NATO

FN SCAR-L CQC (Close Quarters Combat) приклад сложен

FN SCAR-L SV (Sniper Variant)

FN SCAR-H SV (Sniper Variant)

FN SCAR-L неполная разборка рядом находится быстросъемный укороченный ствол

варианты SCAR-L
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

варианты SCAR-H
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

                                                       FN SCAR-L Mk.16               FN SCAR-H Mk.17
                                                        CQC     STD      SV               CQC      STD       SV
Длина, мм
приклад разложен и выдвинут 756    852     965              775        924    1047
приклад сложен и сдвинут        530     625    736               550       698     806
Длина ствола, мм                         253     351    457               253       400     508

Вес, кг                                            3.00    3.15    3.50             3.08      3.25    3.70
Магазин, кол. патронов                          30                                           20
Эффективная дальность
стрельбы, м                                  300       500    600               400     600      700
Темп стрельбы, выстр/мин              550 — 600                            550 — 600
Калибр, мм                                        5.56х45 NATO                    7.62×51 NATO

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command — US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle — SCAR (боевая штурмовая винтовка для сил спец. операций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM8, в настоящее время разрабатываемой для США немецкой компанией Heckler-Koch. После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal — FNH USA Inc. В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H. Они уже поступают в действующие части американского спецназа в Ираке и Афганистане. Предполагается, что в обозримом будущем винтовки Mk.16 и Mk.17 заменят на вооружении американского спецназа такие «старые» системы как 5.56мм карабины  M4 и винтовки M16, а также 7.62мм винтовки M14 и Mk. 25 (снайперская).

Стрелковая система SCAR включает в себя два базовых варианта оружия — «легкую» винтовку Mk.16 SCAR-L (Light) и «тяжелую» винтовку Mk.17 SCAR-H (Heavy). Главными различиями между SCAR-L и SCAR-H станут используемые боеприпасы — винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса будут использовать значительно более мощный патрон 7.62х51мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список «дополнительных» калибров для винтовок SCAR-H пока входит только советский патрон 7.62х39 М43, причем  с данным патроном винтовка SCAR-H должна использовать магазины от автоматов Калашникова АК/АКМ. В обоих базовых конфигурациях винтовки SCAR должны иметь три возможных конфигурации — стандартную «S» (Standard), укороченную для ближнего боя «CQC» (Close Quarters Combat) и снайперскую «SV» (Sniper Variant). Смена варианта будет осуществляться в условиях базы путем замены ствола силами самого бойца или оружейника подразделения. Во всех вариантах винтовки SCAR будут иметь одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей межу вариантами винтовок составит о 90%. Такая модульная система обеспечит американский спецназ максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола. Ствольная коробка состоит из двух половин — верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма. Нижняя половина ствольной коробки выполнена из полимера, верхняя — из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части. Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут. Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня / предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в УСМ FN SCAR не предусмотрен. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези. В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия. Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча. На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров. Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами. Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка. Дополнительные аксессуары включают в себя новый 40мм подствольный гранатомет и съемную переднюю рукоятку, внутри котой расположена небольшая двуногая сошка для стрельбы лежа с упора.

calibr.ucoz.ru

Штурмовая винтовка (автомат) «FN SCAR» (Бельгия)

FN SCAR-L STD (Standard)

Система огнестрельного оружия FN SCAR была разработана с целью вооружения подразделений специального назначения.

FN SCAR-L CQC (Close Quarters Combat)
приклад сложен

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command — US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle — SCAR (боевая штурмовая винтовка для сил спецопераций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM 8.

После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal — FNH USA Inc.

FN SCAR-L SV (Sniper Variant)

В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H были приняты на вооружение сил специальных операций США.

Стрелковая система SCAR включает в себя два базовых варианта оружия — «легкую» винтовку Mk.16 SCAR-L (Light) и «тяжелую» винтовку Mk.17 SCAR-H (Heavy).

FN SCAR-H STD (Standard) с установленным подствольным гранатометом

Главные различия между SCAR-L и SCAR-H — это используемые боеприпасы. Винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45 мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса используют значительно более мощный патрон 7.62х51 мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список «дополнительных» калибров для винтовок SCAR-H входит и советский патрон 7.62х39 М43, что позволяет использовать винтовку SCAR-H с магазинами от автоматов Калашникова АК/АКМ.

В обеих базовых конфигурациях винтовки SCAR имеют три конфигурации:

— STD (Standard) – стандартный вариант.
— CQC (Close Quarters Combat) – укороченный вариант — оружие ближнего боя.
— SV (Sniper Variant) – снайперский вариант.

FN SCAR-H SV (Sniper Variant)

Смена варианта оружия осуществляется в условиях базы путем замены ствола силами самого бойца или оружейника подразделения.

Во всех вариантах винтовки FN SCAR имеют одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей между вариантами винтовок составляет около 90%. Такая модульная система обеспечивает бойцов спецназа максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).

FN SCAR-L неполная разборка рядом находится быстросъемный укороченный ствол

Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола.

варианты SCAR-L
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

Ствольная коробка состоит из двух половин — верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма.

Нижняя половина ствольной коробки выполнена из полимера, верхняя — из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части.

Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут.

Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня — предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в ударно-спусковом механизме FN SCAR не предусмотрен.

Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези.

варианты SCAR-H
сверху-вниз
с длинным стволом (SV)
с стандартным стволом (STD)
с коротким стволом для ближнего боя (CQC)

В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия.

Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча.

На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров.

Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами.

Для питания стандартными боеприпасами используются магазины образца НАТО различной вместимости — 30 патронов для 5.56×45 NATO и 20 патронов для 7.62×51 NATO.

Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка.

Дополнительные аксессуары включают в себя 40-мм подствольный гранатомет и съемную переднюю рукоятку, внутри которой расположена небольшая двуногая сошка для стрельбы, лежа с упора.

	FN SCAR-L Mk.16			FN SCAR-H Mk.17
	CQC	STD	SV	CQC	STD	SV
Калибр, мм	5.56х45 NATO			7.62×51 NATO
Длина, мм — приклад разложен и выдвинут — приклад сложен и сдвинут	756 530	852 625	965 736	775 550	924 698	1047 806
Длина ствола, мм	253	351	457	253	400	508
Вес, кг	3.00	3.15	3.50	3.08	3.25	3.70
Магазин, кол. патронов	30			20
Эффективная дальность стрельбы, м	300	500	600	400	600	700
Темп стрельбы, выстр/мин	550 — 600			550 — 600

Производство штурмовых винтовок FN SCAR-L и FN SCAR-H было налажено предприятием FN Herstal, или правильнее будет сказать ее отделением FNH USA в США.

Летом 2007 первые партии оружия начали поставляться на вооружение специальных подразделений Соединенных Штатов.

Осенью 2008 года началось распространение гражданской (самозарядной) модели FN SCAR.

FN SCAR гражданский вариант

shooting-iron.ru

FN SCAR штурмовая винтовка | огнестрельное оружие России

FN SCAR штурмовая винтовка.

В 1987 г. в составе вооруженных сил США была образована новая структура — US SOCOM (US Special Operations Command — «командование специальных операций США»). Она объединила специальные подразделения армии, национальной гвардии, ВВС, ВМС и корпус морской пехоты. Это позволило в случае надобности проводить совместные операции, используя все силы «морских котиков», рейнджеров, парашютистов, «Дельты», «Зеленых беретов» и прочих элитных подразделений.

В конце 2003 г. US SOCOM объявило конкурс на создание специальной штурмовой винтовки для бойцов всех перечисленных спецподразделений, а также вспомогательного персонала: водителей боевого транспорта, летчиков, моряков и т. д. Эта винтовка должна была иметь модульную конструкцию и легко трансформироваться из снайперской модификации в укороченный карабин и наоборот. Кроме того, требовалось, чтобы новое оружие было мультикалиберным: позволяло быстро менять один боеприпас на другой. Такие условия объяснялись тем, что предполагалось заменить целый арсенал различного по тактическому применению оружия: 5,56-миллиметровые карабины M4 и винтовки M16, 7,62-миллиметровые винтовки M14 и Mk 25 (снайперская).

Новинка получила индекс SCAR (Spe­cial Operations Forces Combat Assault Rifle — «боевая штурмовая винтовка для сил спецназначения»). В 2004 г. объявлен победитель конкурса — американский филиал FH USA бельгийской компании Fabrique Nationale de Herstal. Как и предполагалось, было создано целое семейство винтовок на базе FN SCAR. Серия SCAR-L (light — «легкий»), получившая армейский индекс Mk 16, выполнена под уменьшенный патрон НАТО калибра 5,56 мм. Серия SCAR-H (heavy — «тяжелый») с обозначением Mk 17 — под калибр 7,62 мм. В каждую из серий включаются три модификации, различающиеся длиной ствола. Им присвоены индексы COC (Close Quarters Combat — «для ближнего боя»), STD (Standard — «базовая модификация») и SV (Sniper Variant — «снайперская модификация»). Таким образом, выпущено шесть модификаций FN SCAR.

Кроме того, производятся укороченные карабины FN SCAR-L (Mk 16) CQC калибра 5.56 мм с длиной ствола 253 мм и массой 3,19 кг, а также FN SCAR-H (Mk 17) CQC калибра 7,62 мм с массой 3,512 кг и стволом длиной 330 мм. Имеются и самые длинноствольные снайперские модификации: FN SCAR-L (Mk 16) SV калибра 5.56

мм с длиной ствола 457 мм и массой 3,49 кг, FN SCAR-H (Mk 17) SV калибра 7,62 мм с массой 3,72 кг, оснащенная — стволом длиной 508 мм. Взаимозаменяемость деталей всех перечисленных винтовок составляет 90%. Смена ствола возможна силами бойца в полевых условиях за несколько минут при использовании минимума инструментов. Для винтовок Mk 17 предусмотрена возможность применения советских патронов калибра 7,62*39 мм после замены некоторых узлов. Помимо этого, специально для FN SCAR разработан подствольный гранатомет FN 40 GL (армейский индекс Mk 13), который может использоваться в качестве самостоятельного оружия, если к нему прикрепить специальный модуль, оснащенный прикладом и пистолетной рукояткой.

С декабря 2004 г. винтовки се мейства FN SCAR начали поступать на вооружение рейнджеров корпуса морской пехоты США. Сегодня они используются в действующих частях американского спецназа в Ираке и Афганистане. В целом эти образцы представляют собой перспективное оружие, тем не менее будущее их пока не определено.

ОСОБЕННОСТИ КОНСТРУКЦИИ
Новая винтовка FN SCAR от Fabrique NationaLe оснащается газоотводным механизмом. Конструкция включает некоторые инженерные решения, позаимствованные у бельгийской винтовки FNC, а также у американской М16. Ствол оружия быстросменный. Предохранитель, переводчик режимов стрельбы и кнопка фиксатора магазина выведены на обе стороны винтовки для удобства пользования и правой рукой, и левой. Также возможно переустановить рукоятку взведения затвора под левую руку. Характерной чертой внешнего вида новинки является складной пластиковый приклад нестандартной формы, регулируемый по длине. Дополнительно может устанавливаться передняя рукоятка с небольшой двуногой сошкой для стрельбы лежа с упора. Винтовка не имеет штатной оптики, однако на ствольной коробке есть универсальная направляющая для установки широкой линейки оптических приборов и прицелов.

Вам также могут быть интересны следующие оружейные статьи:

rus-guns.com

Штурмовая винтовка FN SCAR Mark 16 / Mark 17 — США — Автоматы — Каталог статей

Штурмовая винтовка FN SCAR Mark 16 / Mark 17 — Special Forces Combat Assault Rifle (США — Бельгия) Прототип 5.56мм винтовки FN SCAR-L (конец 2004 года), вид слева FN SCAR-L STD (Standard) Прототип 7,62мм винтовки FN SCAR-H (конец 2004 года), в варианте CQC (Close Quarter Combat, укороченный ствол для ближнего боя), под патрон 7.62×51 мм NATO FN SCAR-L неполная разборка рядом находится быстросъемный укороченный ствол FN SCAR-L CQC (Close Quarters Combat) приклад сложен FN SCAR-L SV (Sniper Variant) FN SCAR-H STD (Standard) с установленным подствольным гранатометом FN SCAR-H SV (Sniper Variant) варианты SCAR-L сверху-вниз с длинным стволом (SV) с стандартным стволом (STD) с коротким стволом для ближнего боя (CQC) варианты SCAR-H сверху-вниз с длинным стволом (SV) с стандартным стволом (STD) с коротким стволом для ближнего боя (CQC) FN SCAR гражданский вариант                                                        FN SCAR-L Mk.16               FN SCAR-H Mk.17                                                         CQC     STD      SV               CQC      STD       SV Длина, мм приклад разложен и выдвинут 756    852     965              775        924    1047 приклад сложен и сдвинут        530     625    736               550       698     806 Длина ствола, мм                         253     351    457               253       400     508 Вес, кг                                            3.00    3.15    3.50             3.08      3.25    3.70 Магазин, кол. патронов                          30                                           20 Эффективная дальность стрельбы, м                                  300       500    600               400     600      700 Темп стрельбы, выстр/мин              550 — 600                            550 — 600 Калибр, мм                                        5.56х45 NATO                    7.62×51 NATO В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command — US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle — SCAR (боевая штурмовая винтовка для сил спец. операций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM8, в настоящее время разрабатываемой для США немецкой компанией Heckler-Koch. После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal — FNH USA Inc. В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H. Они уже поступают в действующие части американского спецназа в Ираке и Афганистане. Предполагается, что в обозримом будущем винтовки Mk.16 и Mk.17 заменят на вооружении американского спецназа такие «старые» системы как 5.56мм карабины  M4 и винтовки M16, а также 7.62мм винтовки M14 и Mk. 25 (снайперская).Стрелковая система SCAR включает в себя два базовых варианта оружия — «легкую» винтовку Mk.16 SCAR-L (Light) и «тяжелую» винтовку Mk.17 SCAR-H (Heavy). Главными различиями между SCAR-L и SCAR-H станут используемые боеприпасы — винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45мм НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса будут использовать значительно более мощный патрон 7.62х51мм НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список «дополнительных» калибров для винтовок SCAR-H пока входит только советский патрон 7.62х39 М43, причем  с данным патроном винтовка SCAR-H должна использовать магазины от автоматов Калашникова АК/АКМ. В обоих базовых конфигурациях винтовки SCAR должны иметь три возможных конфигурации — стандартную «S» (Standard), укороченную для ближнего боя «CQC» (Close Quarters Combat) и снайперскую «SV» (Sniper Variant). Смена варианта будет осуществляться в условиях базы путем замены ствола силами самого бойца или оружейника подразделения. Во всех вариантах винтовки SCAR будут иметь одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей межу вариантами винтовок составит о 90%. Такая модульная система обеспечит американский спецназ максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров). Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола. Ствольная коробка состоит из двух половин — верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма. Нижняя половина ствольной коробки выполнена из полимера, верхняя — из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части. Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут. Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня / предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в УСМ FN SCAR не предусмотрен. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези. В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия. Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча. На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров. Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами. Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка. Дополнительные аксессуары включают в себя новый 40мм подствольный гранатомет и съемную переднюю рукоятку, внутри котой расположена небольшая двуногая сошка для стрельбы лежа с упора.

calibr.ucoz.ru

Штурмовая винтовка «FN SCAR» — Штурмовые винтовки — СТРЕЛКОВОЕ ОРУЖИЕ — Оружейный арсенал

                                                             FN SCAR-H/MK.17



                          FN SCAR-H/MK.17 с подствольным гранатометом FN40GL-H

Штурмовая винтовка (автомат) FN SCAR предназначена для вооружения войск спецназначения.

В конце 2003 года Командование Сил Специальных Операций США (US Special Operations Command — US SOCOM) опубликовало запрос производителям оружия на новую модульную штурмовую винтовку для бойцов US SOCOM, обозначенную как SOF Combat Assault Rifle — SCAR (боевая штурмовая винтовка для сил спецопераций). Этот запрос содержал требования, отличавшиеся от требований, выдвинутых чуть ранее Армией США к новой перспективной штурмовой винтовке XM 8, в настоящее время разрабатываемой для США немецкой компанией Heckler-Koch. После практически годового конкурса в декабре 2004 года командование US SOCOM официально объявило, что в конкурсе SCAR победила система, представленная американским подразделением знаменитой бельгийской компании FN Herstal — FNH USA Inc.

                                                             FN SCAR-L/MK.16

                            FN SCAR-L/MK.16 с подствольным гранатометом FN40GL-L

В середине 2005 года новые винтовки, получившие официальные обозначения Mark 16 / Mk.16 SCAR-L и Mark 17 / Mk.17 SCAR-H начали поступать в действующие части американского спецназа в Ираке и Афганистане. Предполагается, что в обозримом будущем винтовки Mk.16 и Mk.17 заменят на вооружении американского спецназа такие «старые» системы как 5.56 мм. карабины M4 и винтовки M16, а также 7.62-мм винтовки M14 и Mk. 25 (снайперская).









                                         Модификации винтовки Mk.17/SCAR-H (Heavy)



Стрелковая система SCAR включает в себя два базовых варианта оружия — «легкую» винтовку Mk.16 SCAR-L (Light) и «тяжелую» винтовку Mk.17 SCAR-H (Heavy). Главными различиями между SCAR-L и SCAR-H — это используемые боеприпасы — винтовки SCAR-L рассчитаны только на патроны калибра 5.56х45 мм. НАТО (как с обычными пулями М855, так и с более тяжелыми пулями Mk.262). Винтовки SCAR-H в качестве базового боеприпаса используют значительно более мощный патрон 7.62х51 мм. НАТО, с возможностью, после замены необходимых компонент (затвор, ствол, нижняя часть ствольной коробки с приемником магазинов) использовать и другие патроны. В список «дополнительных» калибров для винтовок SCAR-H пока входит только советский патрон 7.62х39 М43, причем с данным патроном винтовка SCAR-H должна использовать магазины от автоматов Калашникова АК/АКМ.





                            Модификации винтовки Mk.16/SCAR-L(Light)



В обеих базовых конфигурациях винтовки SCAR имеют три конфигурации — стандартную «S» (Standard), укороченную для ближнего боя «CQC» (Close Quarters Combat) и снайперскую «SV» (Sniper Variant). Смена варианта будет осуществляться в условиях базы путем замены ствола силами самого бойца или оружейника подразделения.



                Стволы винтовки Mk.16/SCAR-L(Light)                                    Стволы винтовки Mk.17/SCAR-H (Heavy)



Во всех вариантах винтовки SCAR имеют одинаковое устройство, одни и те же органы управления, те же процедуры обслуживания, ремонта и чистки, максимально возможную взаимозаменяемость деталей и аксессуаров. Взаимозаменяемость деталей между вариантами винтовок составляет около 90%. Такая модульная система обеспечит американский спецназ максимально гибким оружием, легко адаптируемым к любой поставленной задаче, от ближнего боя в городе до решения задач снайперской стрельбы на средних дальностях (порядка 500-600 метров).



       Mk.17/SCAR-H (Heavy) со снайперским прицелом и ручкой для лучшего удержания



Винтовки FN SCAR имеют автоматику с газоотводным двигателем, с коротким ходом отдельного от затворной рамы газового поршня, размещенного в газоотводном блоке на стволе. Поворотный затвор имеет три боевых упора, запирание осуществляется за казенную часть ствола. Ствольная коробка состоит из двух половин — верхней, в которой установлены ствол и затворная группа, и нижней, в которой выполнены приемник магазина и модуль ударно-спускового механизма.
Нижняя половина ствольной коробки выполнена из полимера, верхняя — из алюминия. Половины соединяются между собой двумя поперечными штифтами в передней и задней части.
Стволы сменные, крепятся к верхней половине ствольной коробки двумя поперечными болтами. Замена ствола требует минимума инструментов и занимает несколько минут.

                                            FN SCAR-H/ Mk.17 неполная разборка

Ударно-спусковой механизм имеет двусторонний рычажок переводчика режимов огня / предохранителя, обеспечивающий стрельбу одиночными выстрелами или очередями. Ограничитель длины очереди в УСМ FN SCAR не предусмотрен. Рукоятка взведения затвора может устанавливаться как на левую, так и на правую сторону оружия, для чего на обеих сторонах верхней части ствольной коробки имеются соответствующие прорези.
В винтовке предусмотрен механизм затворной задержки, останавливающий затвор в открытом положении по израсходовании всех патронов в магазине. Выключение затворной задержки осуществляется кнопкой на левой стороне оружия, над приемником магазинов. Кнопка фиксатора магазина выполнена на обеих сторонах оружия.
Выброс гильз осуществляется через окно на правой стороне ствольной коробки, позади которого расположен отражатель стреляных гильз, позволяющий стрелять из винтовки с левого плеча.
На верхней поверхности ствольной коробки, а также на цевье по бокам и снизу расположены направляющие типа Picatinny rail для крепления прицельных приспособлений и других аксессуаров.
Винтовка штатно комплектуется съемными открытыми прицельными приспособлениями, состоящими из складного регулируемого по дальности диоптрического целика, и складной же мушки. Кроме того, на винтовку могут устанавливаться любые дневные или ночные прицелы с соответствующими кронштейнами.
Приклад у всех вариантов винтовки FN SCAR складной вбок. Он выполнен из пластика и допускает регулировку по длине для адаптации под каждого конкретного стрелка.
Дополнительные аксессуары включают в себя новый 40-мм подствольный гранатомет и съемную переднюю рукоятку, внутри которой расположена небольшая двуногая сошка для стрельбы, лежа с упора.

                                        FN SCAR-L/ Mk.16 неполная разборка

Испытания винтовки Mk.16 на предмет проверки функционирования в условиях сильной запыленности:
Перед помещением в пылевую камеру оружие подвергалось обильной смазке, на стволы устонавливались заглушки, а крышки экстракционных окон закрывались. В камере оружие в течение 30 минут находилось под сильным воздеиствием пыли, после чего из него производилось 120 выстрелов оружие вновь помещалось в пылевую камеру, и через 30 минут
производился отстрел очередной серии из 120 выстрелов. Эти операции повторялись до того, как,в общем, было произведено 600 выстрелов. После этого, испытуемые образцы проходили протирку и последующую смазку. Далее вновь повторялся процес запыления и отстрела 600 выстрелов сериями по 120 выстрелов. После производства каждых 1200 выстрелов оружие подвергалось тщательной чистке и смазке. Процесс испытаний продолжался до настрела 6000 выстрелов.
Количество задержек при стрельбе из винтовки Mk.16, зафиксированное в ходе испытаний, — 226.



Тактико — технические характеристики:



                                                                Mk.16 SCAR-L (Light)                           Mk.17 SCAR-H (Heavy)
Калибр, мм:                                                 5.56×45 NATO                                       7.62×51 NATO
                                                                                                                                7.62×39 M43
                                                                                                                         другие опционально
Длина, мм:                                               850 (max) / 620 (min)                          997 (max) / 770 (min)
Длина ствола, мм:                                         254 (CQC)                                           330 (CQC)
                                                                      355 (Std)                                              406 (Std)
                                                                       457 (LB)                                               508 (LB)

Вес без патронов, кг:                                       3,5                                                      3,86
Емкость магазина,
кол. патронов:                                                  30                                            20 (7.62×51 NATO)
                                                                                                                           30 (7.62×39 M43)
Скорострельность,
выстр/мин:                                                      600                                                      600





FN SCAR Mk.16 mod.0





FN SCAR Mk.17 mod.0



SCAR Mk.17 mod.0 (на английском)

tillgun.ucoz.ru

FN SCAR — Википедия. Что такое FN SCAR

FN SCAR
FN SCAR-L (внизу)
Тип	автомат (SCAR-L) автоматическая винтовка (SCAR-H)
Страна	Бельгия Бельгия США США
История службы
Годы эксплуатации	с 2003 года (официально) с 2007 года (фактически)
Принят на вооружение	2009
На вооружении	специальные подразделения США
Войны и конфликты	Война в Афганистане,война в Ираке
История производства
Разработан	2003 год
Производитель	FNH USA Inc
Всего выпущено	производство продолжается
Варианты	Mk.16 SCAR-L (Light) Mk.17 SCAR-H (Heavy)
Характеристики
Масса, кг	3,19 (SCAR-L CQC)[1] 3,3 (SCAR-L STD)[2] 3,49 (SCAR-L SV)[3] 3,512 (SCAR-H CQC)[4] 3,621 (SCAR-H STD)[5] 3,72 (Scar-H SV)[6] без магазина
Длина, мм	796/548 (SCAR-L CQC)[1] 890/642 (SCAR-L STD)[2] 991/737 (SCAR-L SV)[3] 886/638 (SCAR-H CQC)[4] 960/712 (SCAR-H STD)[5] 1067/813 (SCAR-H SV)[6] с разложенным/сложенным прикладом
Длина ствола, мм	253 (SCAR-L CQC)[1] 351 (SCAR-L STD)[2] 457,2 (SCAR-L SV)[3] 330 (SCAR-H CQC)[4] 406 (SCAR-H STD)[5] 508 (SCAR-H SV)[6]
Патрон	5,56×45 мм НАТО (SCAR-L) 7,62×51 мм НАТО (SCAR-H) 7,62×39 мм (SCAR-H, после замены нескольких деталей)
Калибр, мм	5,56 (SCAR-L) 7,62 (SCAR-H)
Принципы работы	отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин	625 (SCAR-L), (SCAR PDW)[7], [8] 600 (SCAR-H)[9]
Начальная скорость пули, м/с	SCAR-L: 870 (патрон M855), 800 (патрон Mk 262) SCAR-H: 802 (патрон M80)[10]
Прицельная дальность, м	SCAR-L: 400(CQC), 600(STD), 800(SV) SCAR-H: 500(CQC), 700(STD), 900(SV)[11]
Максимальная дальность, м	900 (SCAR-H SV)
Вид боепитания	отъёмный коробчатый магазин на: 30 (SCAR-L) 20 (SCAR-H) патронов
Прицел	съёмный диоптрический, имеется планка Пикатинни для установки различных прицелов
FN SCAR на Викискладе

wiki.sc
