Как сделать простейший средневековый арбалет

Арбалетная тема, наверное, нескончаема, то есть, я имею в виду — всегда найдется что-нибудь интересное на просторах сети интернет. Любители самодельного оружия часами бродят в виртуальности, пытаясь найти подробные чертежи и новые конструктивные разработки для создания собственных моделей оружия, в том числе и арбалетов.

Современное арбалетастроение имеет довольно сложную механику и не каждому самодельщику «по зубам» сделать арбалет по новым технологиям. Причины этому разные: у кого-то нет подходящего оборудования, кто-то не может найти соответствующий материал, а у некоторых просто нет профессиональных навыков для работы с современными технологиями. Но не стоит огорчаться, если вы не имеете чего-то из выше перечисленного.

Арбалетных дел мастера прошлого разработали конструкции этого великолепного оружия, весьма простыми и доступными для любого человека, имеющего прямые руки и хорошую соображаловку. И поверьте, качественно сделанный арбалет по старинным чертежам, ничуть не хуже (по своим техническим и стреляющим характеристикам), чем навороченное заводское «чудо» наших дней. Тем более что его изготовление не требует наличие сложного оборудования и материал можно найти легко.

Я хочу предложить вашему вниманию конструкцию самого простейшего, на мой взгляд, арбалета. Схема его размещена на одной единственной картинке, но этого вполне достаточно, чтобы понять, как сделать подобный старинный арбалет.

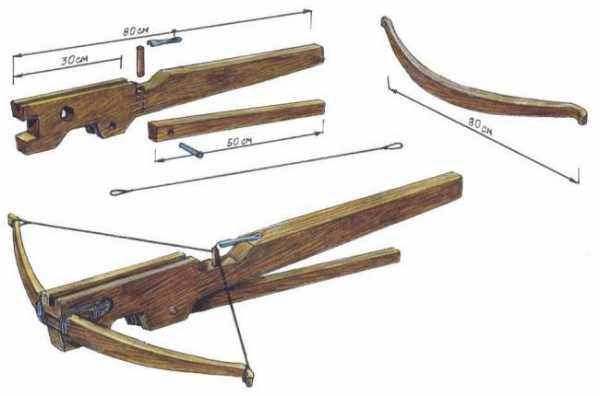

Как видите, почти все его детали выполнены из дерева, кроме металлического шплинта для соединения спускового механизма с ложем арбалета и стальной пластинки, предназначенной для удержания стрелы в направляющей арбалета при взводе тетивы. Хотя, спуск можно сделать еще проще, например, так, как показано в разделе «спусковой механизм для арбалета».

Кривизну дуги можно исполнить с помощью струбцин и специальных металлических шаблонов. Впрочем, лук лучше делать не из цельного куска дерева, а используя, например, многослойный шпон. Как его сделать, можно почитать на странице «лук из шпона»

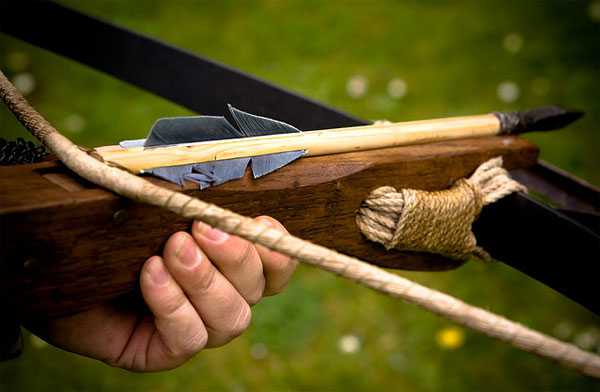

Теперь обратите внимание на простоту соединения лука с ложем арбалета. Ничего вычурного и заумного — обычный прочный шпагат, прочно стягивающий данные детали вместе. Само ложе можно выпилить обыкновенной ножовкой, подправить напильником и ошкурить наждачной бумагой.

Четыре отверстия нам поможет высверлить электродрель. Единственное затруднение для кого-то может вызвать выборка пазов для стрелы и рычага спуска. Но все, же я думаю, ручные дисковые пилы в наше время есть почти в каждом доме. А с такой пилой выполнение любого паза не составит большого труда.

По приведенному выше рисунку можно увидеть все требуемые размеры, кроме толщины. Толщину можно определить самому, а можно пройтись по разделам сайта, посвященным тематике арбалетастроения и выбрать подходящий для вас вариант.

Итак, мы плюнули на современные технологии и реконструировали арбалет средних веков. Конечно, оптический прицел нам не доступен, да и дальность полета стрелы намного меньше, чем у мощных арбалетов нашего времени, но… мы сделали его сами, не имея под рукой ни сложного оборудования, ни дорогих материалов, ни подробнейших чертежей. Без которых невозможно сделать современный арбалет, так как его изготовление требует высокой точности подгонки всех деталей. Вы можете вполне гордиться своим творением.

Кстати, если применить к нашему деревянному арбалету чуток творческих усилий, то можно, вполне, добиться того, чтобы его признали «произведением искусства». Быть может, вы увлекаетесь резьбой по дереву и сможете наложить на свое изделие неповторимый рисунок, способный поразить окружающих своей оригинальностью. Удачи, вам друзья, в ваших творческих начинаниях.

Еще о самодельных арбалетах:

Как сделать блочный арбалет

Подробные чертежи арбалета Хортон

Фотографии узлов и частей арбалета, присланого читателем блога

Конструкция арбалета из того, что нашли в гараже

Как сделать многозарядный арбалет

Арбалет из подручного материала

Как сделать карманный мини-арбалет

Пошаговое изготовление блочного арбалета

Как выбрать размеры плеч и ложа арбалета

Делаем арбалет с луком из пружинной проволоки

Чертежи деталей арбалета

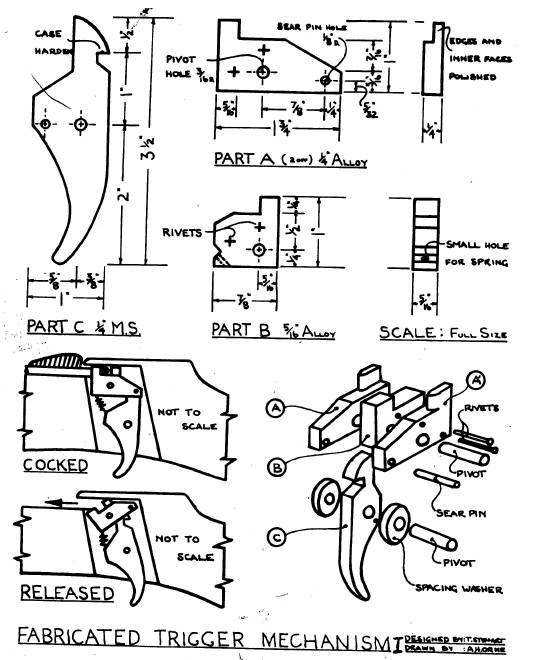

Рассмотрим чертежи арбалета из американского журнала

Конструкция кольцемета

Арбалет стреляющий кольцевыми пулями

Компактный арбалет

Пулевой арбалет

Чертежи пружинно-вакуумного арбалета

Подробные чертежи для изготовления арбалета

www.sekach.ru

Средневековый арбалет / Мастерская / НеПропаду

Всем здорова. Решил вот замутить арбалет средневекового типа. Но извиняйте конечно фотографий полного процесса нет так как я сильно увлекся. Итак начнем .

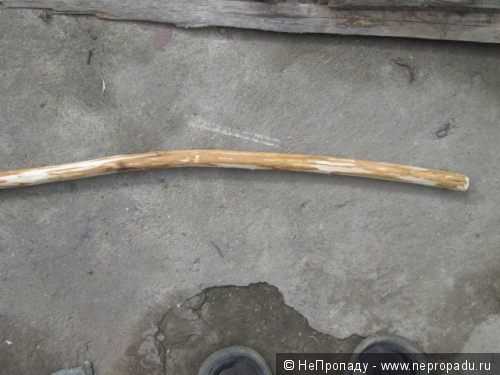

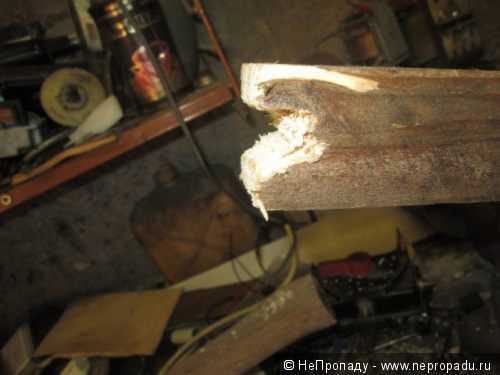

нам понадобиться материал из которого мы сделаем дуги. Сначала хотел использовать рессору но всвязи с ее друднозгибаемостью я остановился на черемухе так как у меня было пара заготовок которые сушились с начала лета.

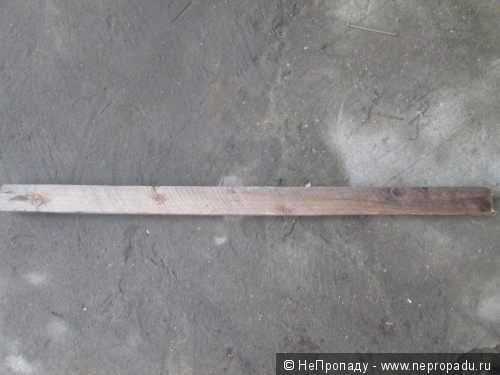

Также нам понадобится брусок, длина которого по вашему усмотрению. Я использовал какой попался на глаза первым.

Для крепления дуги нам придется сделать такой распил, чтобы дуги не прилетели в больные места когда соскочат.

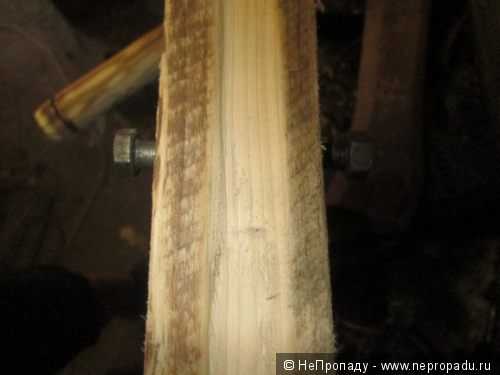

Было просверлено отверстие сквозь ложе для болта на который будут привязываться дуги веревкой. В ложе углубление сделано под углом 10 градусов.

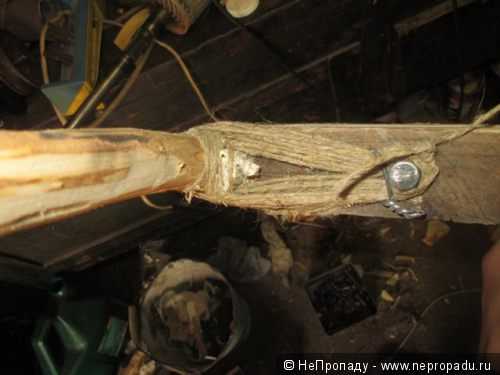

Теперь привязываем дугу к ложу веревкой и оформляем для большего натяжения проволкой.

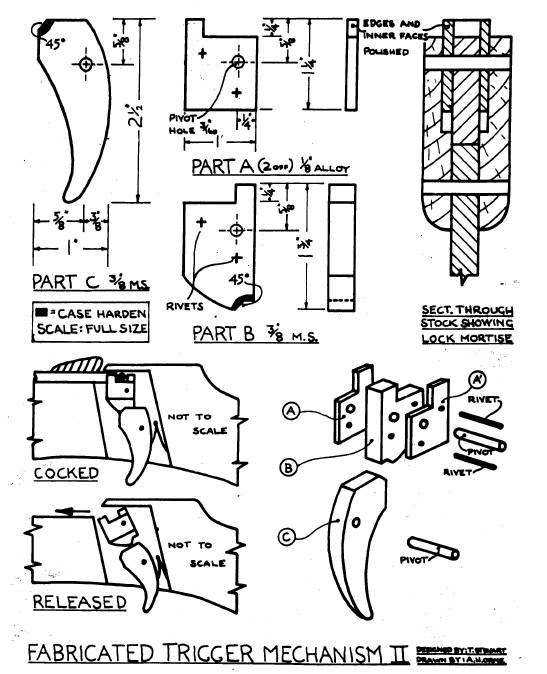

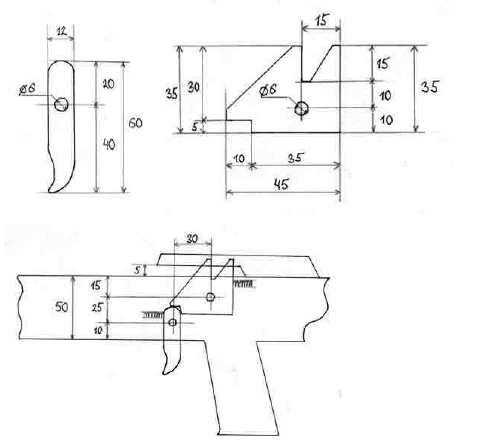

Спусковая система самая простая и надежная. Для нажатия используем рычаг который приподымает чепик который и сдвигает тетиву.

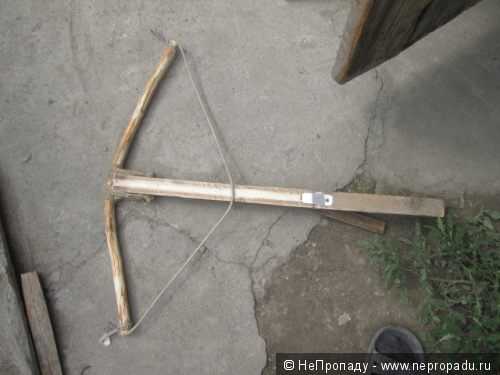

Ну собственно и все, остальное дело вашей фантазии.

Арбалет получился с силой натяжения 30-40 килограммов.
Опытов над ним особо не проводил но стреляет далеко и меткость зависит только от вас.
Плюсы данного арбалета в том что все материалы легкодоступны, а минус в том что он неудобен в перезарядке.
Собственно до встречи, ждем новых статей.
Удачи.

nepropadu.ru

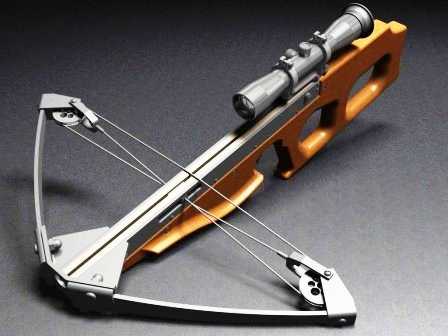

Чертежи фирменного арбалета Horton

Ну, что же, поиски на просторах интернета дали свои результаты. Я наконец-то нашел нормальные чертежи с соблюдением ГОСТ.

При наличии доступного материала и кое-какого оборудования, несложно будет изготовить настоящий (или почти настоящий) блочный арбалет.

В конце страницы размещена фотография самодельного арбалета, изготовленного по этим чертежам из подручных материалов.

Естественно покупного арбалета он не заменит, (все-таки качество сборки и структура материала в заводском исполнении не в пример выше) но пострелять по

мишеням вполне реально.

Далее приступим к самой конструкции нашего арбалета.

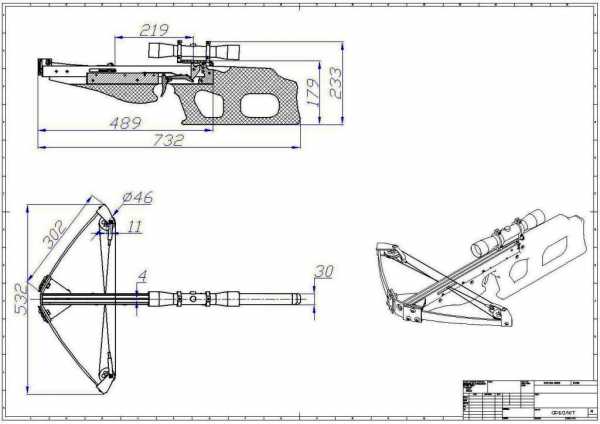

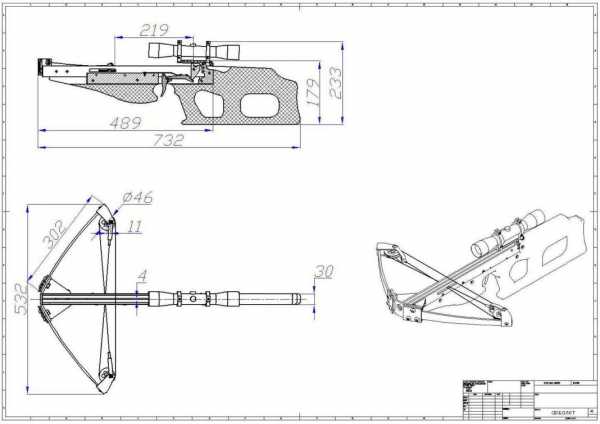

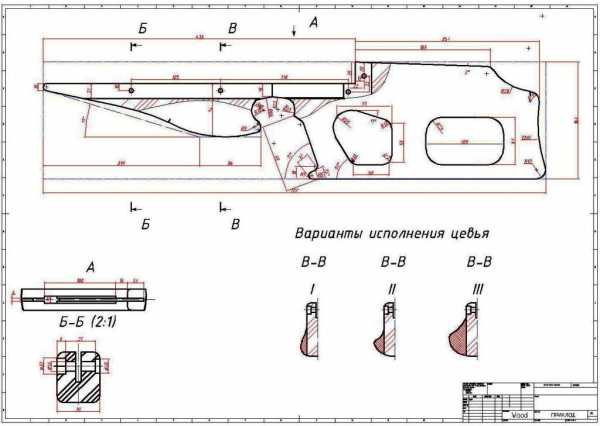

Итак, перед вами общая схема самодельного арбалета.

Из чего состоит данный вид арбалета:

Ложе, плечи, приклад, спусковой механизм, прицельное приспособление, система блоков.

Ложе лучше всего изготавливать из натурального дерева твердых пород, цельного либо клееного бруса. Размер подбирайте по своему усмотрению, но

придерживаясь рекомендованным на чертежах

Плечи и колоды у арбалета

Если есть ложе от стрелкового оружия, то это было бы идеальным решением, но можно попробовать выстрогать «Буратино» и самому.

Далее у нас идет приклад и подствольная накладка, которые крепятся к направляющей и являются основой для примыкания спускового механизма

Блочная конструкция арбалета облегчает взвод тетивы, но отлично сохраняет мощность и позволяет носить его во взведенном состоянии длительное время.

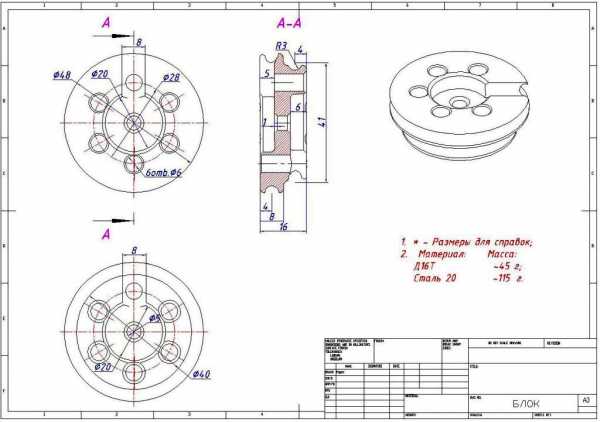

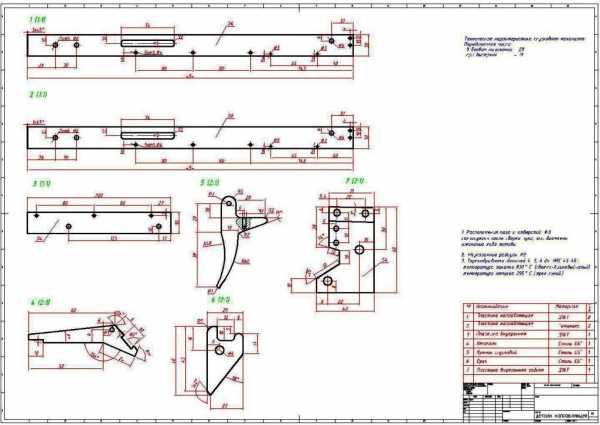

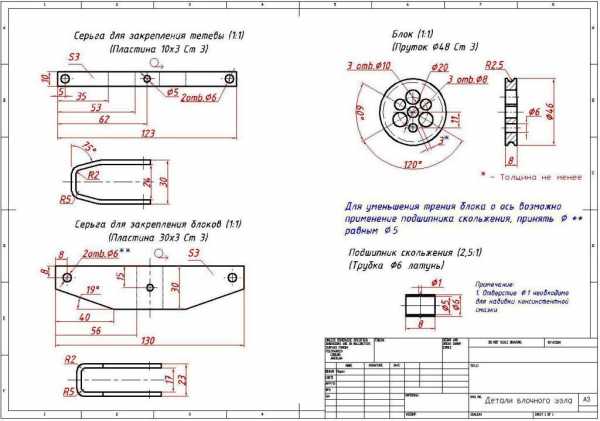

Далее посмотрим чертежи блоков, а также деталей блочного узла

Обработка направляющей стрелы должна быть выполнена особенно четко. Линии обязательно должны быть гладкие и прямые. От этого зависит точность и

дальность полета стрелы. Лучше всего делать это на фрезерном станке, а потом тщательно обработать наждачной бумагой. Потом выполнить полировку паза.

Крестовину с плечами, установленную с торца ложа лучше изготовить из алюминиевой пластины, но можно и сделать деревянную

Не забудьте сделать прицельное приспособление, состоящее из целика и мушки. Можно сделать крепление для оптического прицела.

Этот арбалет приспособлен для стрельбы стрелами диаметр, которых восемь миллиметров и длина четырестапятьдесят миллиметров. Стрелы

изготовьте из дюралюминиевых трубок.

Кстати, можно сделать арбалетную стрелу с трассером

Спереди на стрелу крепится наконечник с внутренником, в заде оперенье, как у стрелы лука. Для этого отверстие забивается деревянной

пробкой, смазанной в клее. Это и будет концевик арбалетного болта.

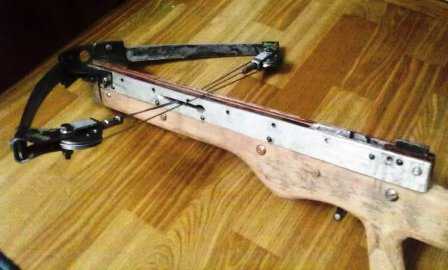

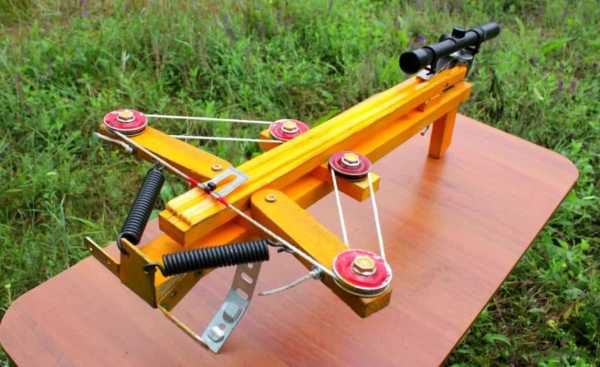

Вот фотография самодельного арбалета изготовленного по этим чертежам. Как видите материалы применены самые простые.

Вот, наверное, и все, что можно сказать по этому виду самодельного оружия. Чертежи выполнены весьма эффективно и понятно, есть Печать чертежей,

где можно заказать выполнение любых чертежей.

Остается взять инструмент в руки, зарядиться хорошим настроением и приняться за выполнение поставленной цели. Удачи!

P.S.

Статья является рерайтом. Администратор не несет ответственности за достоверность информации. Все, что вы делаете, вы делаете на собственный страх и риск.

style=»color: #ff0000;»>

Арбалет своими руками

Изготавливаем стильный арбалет своими руками, используя подручные материалы.

Арбалет не только оружие для охоты и спорта, но облагораживание и украшение любого интерьера. Таким образом, вы получите не только удовлетворение от радости творчества, но и обретете для своего дома полезную вещицу. Руководствуясь нашими советами, в домашней мастерской средней оснащенности, с использованием подручных материалов или недорогих заготовок из отдела «Сделай сам» вы сможете изготовить мощный арбалет, по своим характеристикам мало отличающийся от заводских моделей.

Характеристики предлагаемой модели арбалета:

– длина – 800 мм;

– ширина – 800 мм;

– сила натяжения дуг – 20-30кг;

– вес стрелы –15-40 г;

– вес арбалета – до 3 кг;

– усилие на спуске – 300-400 г;

– прицельная дальность выстрела – до 60м.

Мы предлагаем вашему вниманию простейшую конструкцию арбалета, которую мастера метательного оружия разработали в конце XII века и можете быть совершенно спокойны – арбалет изготовленный по старинным чертежам, своей убойной силой ничуть не уступает современным заводским моделям. Схема предлагаемого нами арбалета вполне доходчиво разместилась на одной картинке:

Ложе – это основная деталь арбалета, так как на него крепятся все элементы будущего оружия. Для изготовления ложа мы выбираем прочную твердую древесину – дуб, ясень, клен или бук, стараемся выбирать брусок без сучков и трещин – не стоит усложнять себе задачу, кроме того – бессучковая древесина гораздо прочнее. Сырое дерево необходимо высушить в темном и теплом, хорошо проветриваемом месте.

Рисуем на заготовке эскиз ложа, выпиливаем, стамеской вырезаем канавку в которую укладывается стрела, обрабатываем напильником и отшлифовываем наждачной бумагой. Дрелью сверлим отверстия для закрепления рабочих механизмов оружия. Если у вас есть художественный дар, можно вырезать на ложе орнамент. Первичная обработка морилкой произвести по окончании отделочных и художественных работ, затем накладывается первый слой лака.

Как мы видим, почти все детали и механизмы арбалета выполнены из дерева, исключение составляют лишь металлический шплинт, соединяющий ложе арбалета и пусковой механизм и стальная пластинка для зацепления тетивы и естественно сама тетива, в нашем случае изготовленная из высокопрочных полимерных нитей. Дугу можно изогнуть посредством металлических шаблонов и струбцин, с предварительным размачиванием древесины. Впрочем, дугу можно изготовить из многослойного шпона и даже рессоры от легкового автомобиля, но в этом случае, арбалет получится несколько тяжелее и придется делать противовес в прикладе. Однако, если вам нужно более мощное и надежное оружие, например для охоты – это не покажется столь сложной задачей.

Лук к ложу арбалета крепится очень просто – это хорошо видно на рисунке и не нужно ничего усложнять. Данная система используется на протяжении 8 веков и полностью себя оправдала! Ножовкой аккуратно выпиливаем в ложе выемку, подравниваем стамеской или напильником, высверливаем отверстия, накладываем лук и стягиваем прочным шпагатом. Возможно, изготовить пазы в ложе будет затруднительно, однако, дисковая пила стоит не так дорого, причем она всегда пригодится в хозяйстве, а с ее помощью, можно выпилить все, что угодно! Для добротного деревянного бруса толщиной 50 мм, паз 1х1см, конечно же не будет ослаблением конструкции.

Таким образом, мы с вами проигнорировали современные технологии и сконструировали средневековый арбалет. Конечно, дальность полета стрелы будет уступать современным «навороченным» моделям луков и арбалетов, для изготовления которых использовались чуть ли не космические технологии, поэтому и оптический прицел нам вовсе ни к чему. Но со своим арбалетом, мы сможем охотиться на мелкого зверя и птицу. А если вас не удовлетворяет примитивный внешний вид – приложите фантазию украсьте свой арбалет орнаментом, вырежьте на ложе барельефы, покройте морилкой и лаком и он превратится в настоящий шедевр оружейного мастерства! Если у вас под рукой есть деревянный брус с красивой текстурой – это поможет создать красивое изделие.

Для изготовления мощного современного арбалета, нужны подробнейшие чертежи, масса разнообразных дорогостоящих материалов и сложнейшее современное оборудование для точнейшей подгонки деталей. Однако, вы, используя лишь то, что оказалось под рукой, создали свое собственное творение, которым можете по праву гордиться!

Качественная арбалетная стрела, или как ее называют охотники и спортсмены – болт, определеяет столь важные для арбалета характеристики, как начальная скорость полета, прицельная дальность, дальность полета, точность и кучность попадания в мишень, для чего собственно, мы и изготавливали наш арбалет!

Оптимальные тактико-технические характеристики стрелы для арбалета:

– длина – 300-400 мм;

– диаметр – 6-9 мм;

– оперенье – 3-4 пера;

– длина оперенья – 50-70 мм;

– высота пера – 10-12 мм;

– масса стрелы – 15-40 г.

Естественно, нужно заготавливать сразу несколько стрел (5-6 штук) и стараться, чтобы они получились одинаковыми во всех параметрах – так вам будет легче пристреливать своё оружие. Арбалетные стрелы (болты) должны быть жесткими и прочными – арбалет передает стреле до 70% энергии и хрупкое, плохо сбалансированное изделие разломается при спуске тетивы или попадании в мишень. Стрела должна быть цилиндрической формы и как можно короче (до 400мм) так как чем больше длина, тем больше турбулентность воздушного потока и поглощение энергии полета, что влияет на летные качества стрелы.

Для изготовления древка стрелы (болта) советуем использовать прямоволоконный штапик – грани обстругиваются рубаночком, затем вставляют в дрель и пропускают через плашку подходящего диаметра. Далее, стрела шлифуется наждачной бумагой, покрывается лаком, а лучше – воском, так как обработанная этим веществом древесина может «дышать» и дольше сохраняется. Наконечники для стрел бывают двух типов: колпачковые и врезные: первый – насаживается как колпачок на древко стрелы. Второй – на торце делается пропил в него вставляется наконечник, затем пропил обматывается медной проволокой или шпагатом.

Оперение стрелы играет важную роль для ее устойчивого поведения при полете, меткости и кучности попаданий в мишень. Оперение может быть изготовлено из различных материалов, в различных количествах перьев на стреле и способу крепления к древку. Изготавливается оперение для арбалета из – жесткого пластика (самый эффективный материал), синтетики, картона, перьев птиц и пр.

Ваш арбалет готов к стрельбе!

sarbaletom.ru

Арбалет: оружие для охоты и войны (ч.1)

В Средневековой Европе его называли «оружием дьявола», однако именно это служило ему лучшей рекламой. Сегодня арбалет по-прежнему в строю – спецназ ценит его за бесшумность, а закон по той же самой причине относит охоту с ним к браконьерству.

Самые ранние арбалеты появились в Китае лет за 500 до рождения Христа. Но если начать с них, то наше традиционное путешествие во времени затянется…
Так что, я сэкономлю наше время и расскажу об истории одних только средневековых арбалетов )). Итак…

Название этого вида оружия происходит из французского языка («arbalete»), куда попало из латыни, и первоначально звучало «arcaballista» (“arcus” — дуга и «ballisto» — бросать).

Дуга — плечи арбалета.

Плечи арбалета, которые принято называть дугой, одна из самых интересных его частей. Именно от них зависит скорость стрелы в полете, а так же точность и дальность выстрела.

В ненатянутом состоянии дуга смотрит плечами вперед, к противнику. Соответственно, чтобы натянуть арбалет, надо выгнуть ее в обратную сторону. Для этого использовали специальный станок, сгибавший дугу.

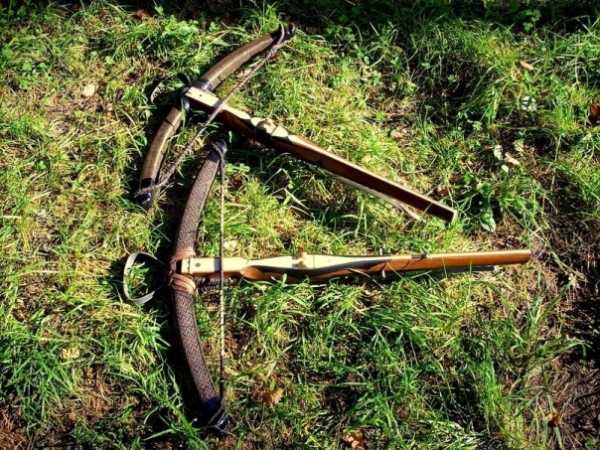

Плечи арбалета в ненатянутом состоянии всегда смотрят вперед

В отличие от луков, с которых снимали тетиву сразу по окончании стрельб, арбалет всегда был в натянутом состоянии.

Дуги делали как из одной породы дерева, так и из склееного блока. Известно немало арбалетов, дуги которых были сделаны из проклеенных между собой рога, сухожилий, дерева.

Для их соединения использовали специальный клей. Англичане варили в одном котле сердцевину тиса, сухожилия и роговые оболочки коровьих рогов, а на Руси предпочитали осетровый клей.

Арбалетные мастера делали оружие на любой вкус и кошелек. У них можно было заказать оружие подешевле, с дугами из дерева, рога и сухожилий, обернутое берестой или лыком, и подороже — в этом случае дуги усиливали пластинками из китового уса, а сверху оборачивали тонко выделанной телячьей кожей — пергаменом.

Интересно, что для получения одного килограмма коровьих сухожилий требовалось целое стадо — около 20 голов. Разумеется, весь килограмм не шел на изготовление одного арбалета, но тем не менее…

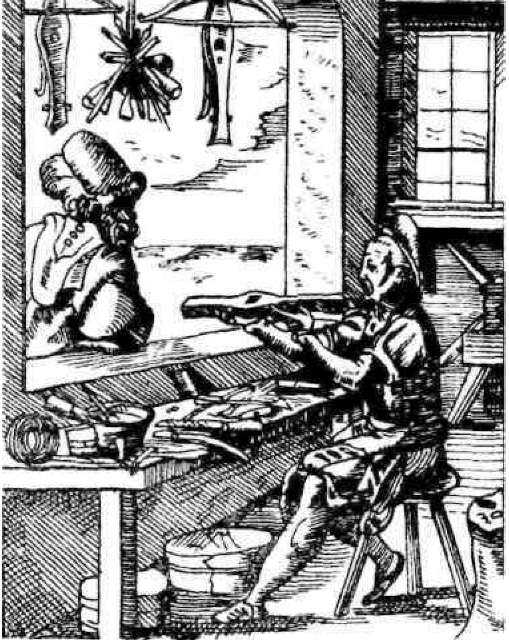

Мастер по изготовлению арбалетов в своей мастерской. Гравюра из книги Х. Шоппера «Механические искусства» (1568)

Составные дуги ручных арбалетов обычно достигали длины 700—800 мм, они либо приматывались к ложу конопляными веревками через специальное отверстие в нем, либо крепились металлическими скобами.

Конец Средневековья ознаменовался появлением у арбалетов стальной дуги, что сделало их еще мощнее, чем прежде.

150 метров конопляной нити

Поскольку арбалет был более мощным оружием, нежели лук, то и тетива делалась ему под стать.

Для ее изготовления скручивали воедино около 150 метров тонкой конопляной нити. Она должна была быть идеальной, без утолщений и узелков.

Плели тетиву на специальном станке, к которому допускали не каждого — сам процесс требовал высочайшей квалификации.

В итоге получалась идеально ровная по всей длине тетива, толщиной около сантиметра.

Она была достаточно прочной, чтобы не растягиваться под напряжением согнутой арбалетной дуги.

А вот сырая погода, которой боялась практически любая тетива средневековья, могла ей повредить.

И если лучники могли себе позволить снять тетиву и убрать ее в сухое место, то арбалетчикам приходилось надевать на свое оружие специальные чехлы.

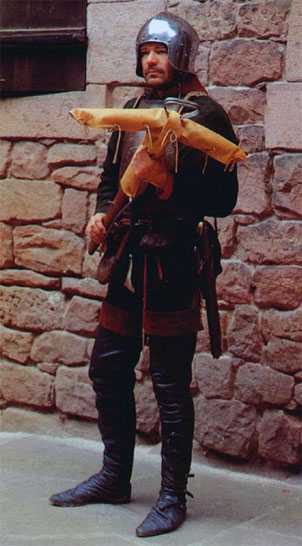

Один из таких чехлов показан на фото.

Без приклада и ствола

Ложи арбалетов, то есть, ту их часть, которую стрелок держал обеими руками, делали из древесины твердых пород. На их изготовление шли орех, груша, яблоня и так далее.

Весьма немаловажно и то, что форма ложа вовсе не напоминала ружейную, как сейчас.

Грубо говоря, это был просто удлиненный прямоугольник, лишенный как спускового крючка, так и приклада, в современном его понимании.

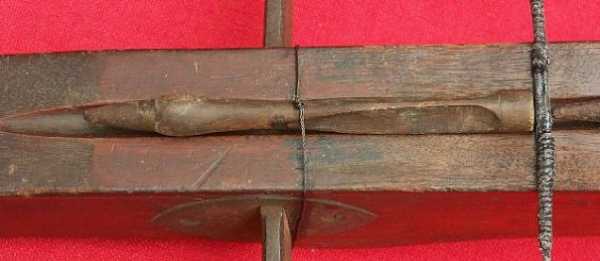

Болт двигался по верхней плоскости ложи, которая называлась лонцем и которая нередко снабжалась направляющей канавкой.

Стрельба из арбалета

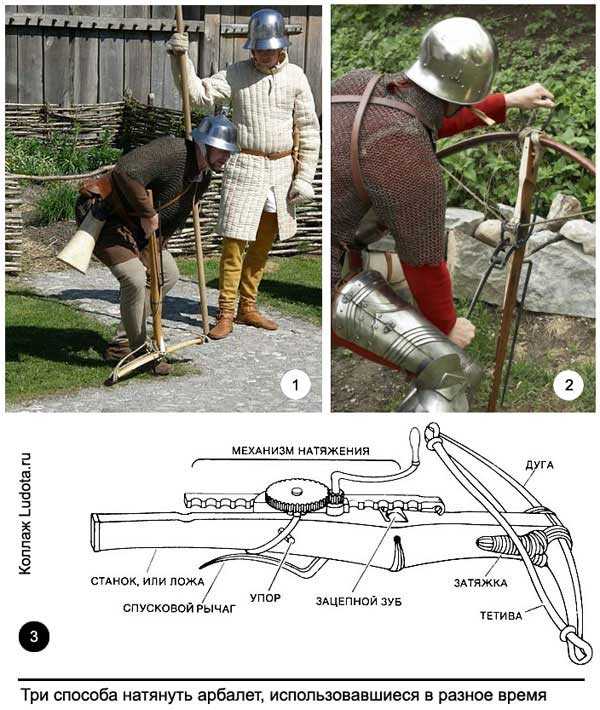

Чем мощнее становились арбалеты, тем хитрее была их подготовка к стрельбе.

На самом деле, способов было еще больше ))

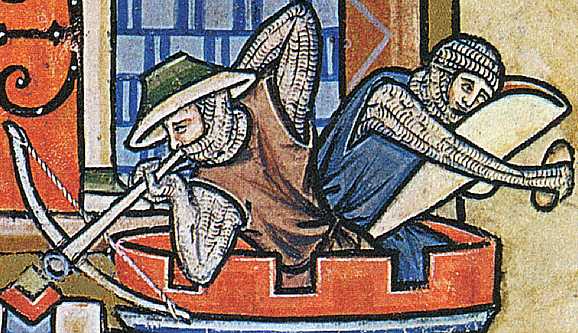

Тетиву на арбалетах раннего средневековья можно было взвести двумя руками. При этом арбалет прижимался к земле ногой, продетой в стремя на его конце.

Потом тетиву стали цеплять за крюк, укрепленный на поясе, а сам арбалет, с помощью того же стремени , тянуть ногой вниз.

Для того,что бы зарядить куда более мощные арбалеты позднего средневековья, требовалось усилие уже в 300—600 кг., что было не под силу сделать вручную. Появился специальный механизм натяжения, позволявший зацепить тетиву крючком и натянуть ее с помощью системы шестеренок.

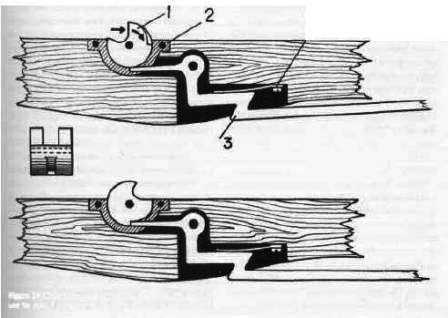

Когда арбалет был взведен, а болт положен на свое место, стрелку оставалось лишь выбрать цель и спустить тетиву.

На современных моделях средневековых арбалетов, с куда более слабым натяжением тетивы, это выглядит так:

Здесь хочется добавить, что при стрельбе из арбалета его не упирали в плечо, а только прижимали к щеке, для лучшего прицеливания.

Упирать начнут уже позже,когда появится привычная нам ружейная ложа, а стрельба из арбалета станет досужей забавой буржуазного общества.

Стрелы для арбалета

Есть два вида арбалетов — одни, к ним относятся, например, немецкие шнепперы, стреляют свинцовыми пулями. О них мы обязательно поговорим отдельно.

Классический же средневековый арбалет заряжается короткими толстыми стрелами. Стрелы для арбалета называются болтами.

Они сравнительно невелики — если стрела лука может достигать метровой длины, то арбалетный болт не превышает в длину 40 сантиметров.

И тот и другой размер продиктованы соображениями мощности.

Чем сильнее стрелок растянет лук, тем дальше полетит стрела. Ну а в арбалете, который, как мы помним, вручную не натянешь, и без того кроется немалая сила.

Наконечник арбалетного болта делался относительно тяжелым — от 15 до 30 граммов. Против не превышавшего 9 граммов наконечника стрелы его вес впечатляет.

Соответственно, втулка наконечника тоже делалась больше. Для стрел она колеблется в пределах 7-8 милиметров, для арбалетов — 10-13 милиметров.

Наконечник, в зависимости от его вида, крепился на древке по-разному.

Втульчатый просто надевался на кончик стрелы, а затем фиксировался гвоздем или двумя. Черешковый же, с подобием длинной спицы вместо втулки, вгонялся в древко до упора, а затем обматывался прямо под наконечником прочными нитями — дабы древко не лопнуло.

Втульчатые наконечники стрел широко употреблялись в Западной Европе на протяжении всего Средневековья. Однако на Руси и в Восточной Европе лучники предпочитали черешковые.

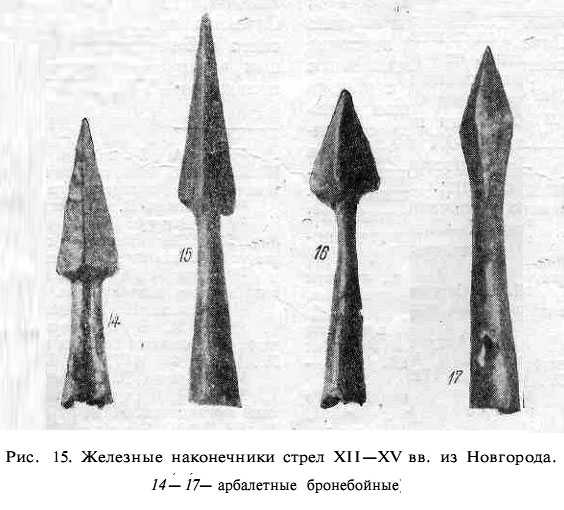

При этом, раскопанные в том же Новгороде наконечники арбалетных болтов, наоборот, втульчатые. Вот такая интересная национальная закономерность.

Поскольку арбалет использовали не только на войне, но и во время охоты, то выпускались специально боевые и специально охотничьи болты. Для войны предпочитали грубо откованные четырехгранные наконечники.

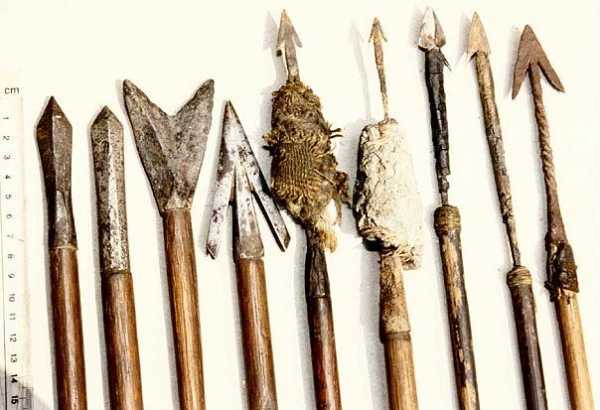

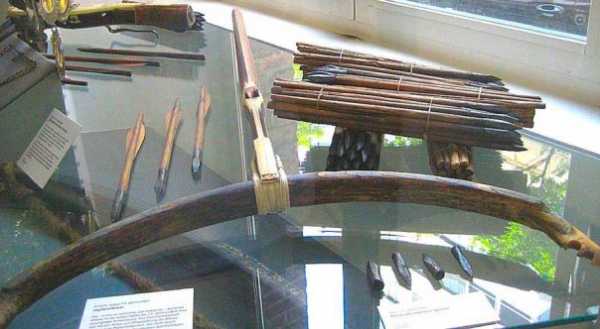

Болты боевые, охотничьи, зажигательные

Воины Туманного Альбиона так же очень любили специальные зажигательные болты, которыми поджигали строения и даже корабли неприятеля.

Наконечники охотничьих болтов делали более аккуратно, нежели военные, ведь их потом можно было вернуть.

Крупного зверя били болтами с острыми и тяжелыми наконечниками. Пушного зверя и птицу добывали тупыми наконечниками, а если требовалось подсечь оленю или косуле сухожилия, то в них стреляли болтами с наконечниками, вроде миниатюрного шпателя.

Фрагмент картины «Меланхолия в саду жизни» работы художника Matthias Gerung (1500-1570). Картина была написана в 1558 году. В правом верхнем углу фрагмента — охотник на коне и с арбалетом.

Немало интересного можно рассказать и о самом древке арбалетного болта.

Например, оперение, не было обязательным элементом болта.

И даже не всегда его оперение делалось из птичьих перьев.

Стабилизаторы военных болтов могли быть деревянными или кожаными, причем они врезались в древко под небольшим углом, который передавал им вращение в полете. В этом смысле арбалет — предок нарезного оружия.

Воевали в Средние века много, поэтому производство болтов было поставлено на широкую ногу. Между 1223 и 1293 годами одна небольшая английская мастерская изготовила около миллиона арбалетных болтов.

Достичь такой массовости было бы сложно без специальных приспособлений. Одним из них было специальное строгальное устройство, позволявшее получать древки почти одинаковой толщины.

Арбалет на Руси

На Руси арбалет называли исконно-посконным словом «самострел», хотя, возможно, у него был синоним «рожанец» (от слов «рог», «рога»).

Поход князя Даниила Галицкого на ятвягов (1251 год) описывается в летописи так: «идущимъ и держащимъ в рукахъ рожанци свое и наложившимъ на не стрелы противу ратнымъ».

То есть, идущим с рожанцами, на которые положены стрелы против воинов.

Памятник князю Даниилу Галицкому в основанном им Львове

Вроде все как на Западе — пехота, арбалеты, война.
Все, да не все.

В русских дружинах, из-за обилия врагов-кочевников, не было такого числа пехоты как на Западе.

А раз конница сражалась с конницей, то и оружие стороны использовали самое эффективное для всадника. Лук в три-четыре раза скорострельней арбалета и более компактен, так что выбор очевиден.

Другое дело — не маневренная война с кочевниками, а осада городов-крепостей. Тут арбалет был весьма кстати.

Конец 12-го века.
Никоновская летопись описывает княжеские междоусобицы, и упоминает применение самострелов.

Этим же временем датируются найденные в Новгороде наконечники арбалетных болтов. Подобные и на то же время были обнаружены в Прибалтике, Польше и даже Англии.

Это уже не совпадение, а прямое доказательство — арбалет нам подарила Европа, с которой в конце тысяча сотых весьма сильно испортились отношения.

Вторая четверть 13-го века. Монголы сравнивают с землей сопротивлявшийся до последнего город Изяславль.

Героизм его защитников заслуживает отдельного рассказа. Скажу лишь, что в воротах крепости был найден скелет воина, до последнего державшего напор врага — возможно в одиночку.

В ходе раскопок крепостной башни Изяславля были найдены останки стрелка-арбалетчика. На поясе воина в последние часы его жизни висел специальный крюк для натягивания арбалетной тетивы. Причем самый древний из всех, найденных в Европе.

Вот он:

Принцип использования крюка не сложен — тетива цепляется крюком, нога вдевается в стремя на конце арбалета и воин распрямляется в полный рост. Все. Арбалет взведен.

Примерно той же порой, что и находка в Изяславле, датируется железная зубчатая шестерня, обнаруженная во Вщиже. Предположительно это деталь «коловорота» — приспособления для взвода арбалета.

На протяжении всего 13-го века русские летописи и зарубежные хроники рассказывают нам те или иные эпизоды, в которых сыграли заметную роль русские самострелы.

Обычно ими вооружались не профессиональные вояки, а городское население, далекое от ратных дел.

Когда в 1382 году хан Тохтамыш осадил Москву, ее жители поднялись на стены Кремля с оружием в руках. На стене, возле Фроловских ворот, стоял суконщик Адам. Приметив одного из татар, он выстрелил в него и попал «в сердце его гневливое и вскоре смерть ему нанесе».

Здесь я , пожалуй, поставлю запятую.

Окончание статьи «Арбалет: оружие для охоты и войны» вы можете прочитать прямо сейчас, по этой ссылке.

Илюстрации

Сайт «Гильдия святого Олафа», социальная сеть «ВКонакте», книга А. Кирпичникова «Древнерусское оружие», книга А. Медведева «Оружие Новгорода Великого», книга Х. Шоппера «Механические искусства», Библия кардинала Мациевского.

Литература

А.Кирпичников «Древнерусское оружие»
А. Медведев «Оружие Новгорода Великого»
Ю. Шокарев «Луки и арбалеты»
Коллектив авторов «Всадники войны»

proshloe.com

Варианты спусковых механизмов для самодельного арбалета

Спусковой механизм арбалета – один из важнейших узлов этого холодного метательного оружия. Чтоб сделать спусковой механизм самостоятельно, необходимо иметь полное представление о его устройстве. Кроме того нужно уметь пользоваться различными инструментами и оборудованием. Знать токарное и слесарное дело, хотя бы на ученическом уровне. В иных случаях, если вы и представления не имеете, что такое токарный станок, можно просто заказать необходимые детали профессионалам. Мы начнем изготовление спускового механизма арбалета с самых простых чертежей начального уровня.

При самостоятельном изготовлении любого сложного механизма, нужно действовать по принципу – чем проще, тем лучше. Потому что чем больше в механизме деталей, тем точнее должна быть подгонка их друг к другу, иначе возможны частые поломки. Поэтому не гонитесь за заводскими чертежами современных арбалетов. В домашних условиях изготовить их зачастую бывает технически сложно.

Самый простой механизм спуска, используемый воинами древней Руси восьмого века, показан на рисунке ниже.

Все детали можно изготовить деревянными, они не требуют особых технических знаний. Принцип действия механизма заключается в следующем: деревянный рычаг, который закреплен на ложе арбалета с помощью оси, толкает вверх специальный штырек. Этот штырь сдергивает с уступов тетиву, и стрела отправляется в полет. Правда данный механизм спуска подойдет для арбалетов с небольшой силой натяжения плечей (дуги).

Далее на рисунках показаны различные вариации простых спусковых механизмов.

Думаю, комментарии к подобным не сложным устройствам излишни, все понятно без слов. Такие механизмы спуска арбалета рекомендуется делать самодельщикам не имеющим доступа к токарному оборудованию, или просто желающих реконструировать старинные арбалеты.

Теперь коснемся более сложных чертежей спусковых механизмов. Но их изготовление уже требует токарных и слесарных навыков.

Вот чертеж одного из не самых сложных механизмов спуска.

Для его изготовления нужны всего лишь две основные детали, которые вы можете сделать вполне самостоятельно. На этом чертеже указаны подробные размеры спускового механизма арбалета.

Если кому-то подобные чертежи покажутся детским лепетом, в связи с их технической подкованностью, то пусть обратят внимание на следующие чертежи. На них размеры указаны в дюймах.

И еще один вариант

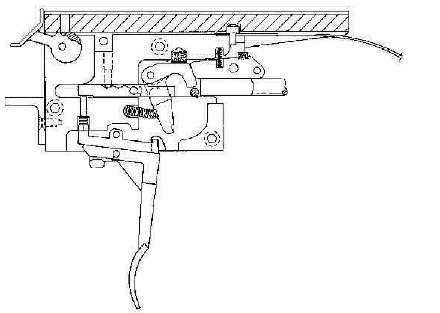

Чертежей различных механизмов спуска довольно много. И все их приводить нет смысла, но, пожалуй, для сравнения я выложу еще один вариант. Этот чертеж более современного и профессионального спускового механизма. Размеров к этому чертежу не имеется, да и вряд ли кто-то захочет заморачиватся столь сложными техническими прибамбасами.

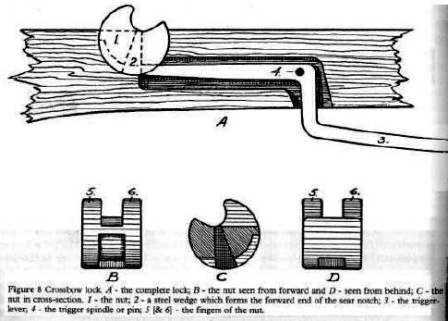

Для наших целей, а целью является изготовление арбалета с надежным спусковым механизмом, вполне может подойти следующая конструкция. Эта конструкция спускового механизма имеет оригинальное название – орех. Принцип действия его тоже довольно прост. Стрелок нажимает на рычаг, имеющий два плеча, орех освобождается, проворачиваясь вокруг своей оси, и спускает тетиву. При взводе рычаг упирается в специальный выступ ореха, не давая тому, произвольно провернутся.

Эти рисунки тоже довольно понятны. Единственным недостатком, является, что нет подробных размеров каждой детали, но тут уж включайте свою соображаловку. Грамотный токарь легко выточит эти детали, ориентируясь лишь на рисунки и размеры ложа изготовляемого арбалета.

Помимо прочной дуги с отличным натяжением, надежного спускового механизма, удобного ложа, для изготовления хорошего арбалета требуется еще система взвода. Ее различные варианты, мы разберем в следующей статье.

Еще о самодельных арбалетах:

Как сделать блочный арбалет

Подробные чертежи арбалета Хортон

Фотографии узлов и частей арбалета, присланого читателем блога

Конструкция арбалета из того, что нашли в гараже

Как сделать многозарядный арбалет

Арбалет из подручного материала

Как сделать карманный мини-арбалет

Пошаговое изготовление блочного арбалета

Как выбрать размеры плеч и ложа арбалета

Делаем арбалет с луком из пружинной проволоки

Механизмы натяжения тетивы арбалетов

Как правильно сделать арбалетный болт

Детали арбалета, чертежи и размеры

Арбалет-револьвер и его устройство

Реконструкция средневекового арбалета

Рассмотрим чертежи арбалета из американского журнала

www.sekach.ru

Охотничий арбалет своими руками │ Делаем самодельный подводный арбалет

Охотничий арбалет – отличное оружие для добычи пищи в лесу, а также средство выживания в экстремальных условиях. От обычного лука он отличается более точной прицельностью, лучшей поражающей мощностью и удобством использования благодаря наличию спускового механизма. Преимуществом такого оружия по сравнению с остальными является то, что его можно изготовить самостоятельно, на него не нужно получать специальное разрешение, как на ружье, а самый простой арбалет своими руками можно сделать за считанные минуты, если время не терпит. Из недостатков можно отметить затрату времени на перезаряд, а также небольшое расстояние для прицела по мишени.

Самодельный арбалет для охоты

Арбалет-самоделка позволяет охотиться на любую дичь, от мелкого до крупного зверя. Охотничий арбалет имеет следующую конструкцию:

Основа, к которой будут крепиться остальные элементы с направляющей планкой. Эта планка определяет траекторию полета болта (стрелы).
Плечи, или лук: определяет силу выстрела.
Колодка, прикрепляющая основу к луку.
Спусковой механизм.
Тетива.

Чертежи охотничьего арбалета

Основа вырезается из прочного дерева, но не тяжелого, чтобы руки не уставали носить оружие. Идеальным вариантом для материала основы являются бук и орех. В условиях дикой природы нет времени вырезать красивое основание, но нужно постараться сделать его максимально удобным для себя. Направляющая планка представляет собой желобок, куда будет помещаться стрела. Она не должна создавать трение при движении болта (стрелы), поэтому после ее крепления необходимо пройтись наждачкой или полировочным кругом для шлифовки ее поверхности. Можно сделать ее отдельно, используя металлическую трубку, разрезанную пополам, но при походных условиях проще вырезать глубокий желоб в основе конструкции. Лучше, если ложе и направляющая отделены друг от друга.

Плечи арбалета – важная конструктивная часть. Простой арбалет своими руками имеет классическую конструкцию лука: тетива прикреплена к плечам статически, передает силу выстрела от них на стрелу. Для изготовления лука нужно применять гибкую древесину, которая будет держать форму, не ломаясь от многочисленных сгибаний: ясень, клен, акацию. Плечи вытесываются ножом симметрично и таким образом, чтобы их основа имела больший диаметр в обхвате, чем края. На краях нужно вытесать крепления для тетивы. Чтобы прикрепить лук к основе, нужно изготовить колодку.

Обычно колодка для крепления основы и лука производится из металла. В походных условиях нет такой возможности, поэтому простейшая модель охотничьего арбалета может иметь колодку деревянную. Для этого нужно прочное дерево, в идеале – дуб. Колодка крепится к основе, затем прикрепляется лук. Все соединяется в единую конструкцию при помощи саморезов, гвоздей, или прочной веревки.

Для осуществления выстрела нужно изготовить спусковой механизм. Для того, чтобы встроить курок, в основе нужно сделать вертикальную прорезь. Над этой прорезью нужно прикрепить сдерживающую планку, чтобы предотвращать случайное соскальзывание тетивы.

Для тетивы нужно использовать прочный, но не слишком эластичный материал. Для этого подойдут: ткань, проволока, волокнистые растения, кора, конский волос, сухожилия или кожа животных. Используя эти материалы, нужно сплести тетиву методом косички, волос, кожу и сухожилия можно использовать в исходном виде. После того, как тетива будет поставлена на место, самодельный арбалет для охоты готов.

Вместо стрел, как у лука, здесь используются болты, обладающие большей поражающей способностью. Их изготовление производится из прочного и упругого материала. Болт должен иметь совершенную форму, а центр тяжести – находиться в первой трети древка. Все болты должны иметь одинаковую длину и вес, иначе результат от выстрелов всегда будет разный. Хорошие болты получаются, сделанные из телескопических удочек из стекловолокна. Наконечник изготавливается из металлического листа, вырезаемого ножницами по металлу. Наконечник смазывается эпоксидным клеем и вставляется в пропил на конце древка.

Самодельный арбалет для подводной охоты

Существует мнение, то, что часто ошибочно называют «подводный арбалет», скорее, является оружием, действующим по принципу рогатки для рыбалки под водой. Арбалет не годится для подводной охоты, поскольку сопротивление воды не позволит совершить удачный выстрел. Тем не менее, можно соорудить самодельный арбалет для подводной охоты в том плане, что из него можно стрелять по рыбе сверху, на мелководье, так и под водой.

Самодельный подводный арбалет ( в процессе изготовления)

Самодельный подводный арбалет – это, по сути, ружье резинового боя. Существует еще пневматическое оружие, но собрать его самостоятельно сложно, потребуются специальные навыки и умения.

Подводное оружие состоит из следующих конструктивных элементов:

Рукоятка
Основа
Пусковой механизм
Оголовье
Гарпун
Резиновые тяжи и зацеп

Принцип работы устройства состоит в том, что снаряд толкает гарпун и возвращает его посредством резиновых тяжей обратно. Ствол бывает цилиндрической или неправильной формы. Его задача состоит в том, чтобы не только удерживать направляющую, но и сопротивляться нагрузкам на изгиб, создающимся резиновыми тяжами.

Направляющая подводного арбалета служит для стабилизации положения гарпуна. Ее лучше изготовить из алюминиевой трубы, разделенной на две части. Один из них нужно прикрепить у оголовья ружья, второй – на расстоянии около 10 см от него. Гарпун должен беспрепятственно проходить через них. Оголовье бывает открытого или закрытого типа. В первом случае прикрепляются кольцевые тяжи, во втором – парные. При использовании кольцевых резиновых тяжей разгон гарпуна будет больше, чем с парными. Несбалансированная мощность тяжей либо не позволит создать достаточную силу для вылета гарпуна, либо создаст чрезмерную нагрузку на изгиб ствола. Тяжи нужно прикрепить с каждой стороны к держателю катушки, закрепив хомутами. Второй конец тяжей нужно пропустить через специальное кольцо, с ним удобнее будет стрелять.

В зависимости от размера и мощности орудия, гарпун имеет разную длину и толщину. Зацепы на нем бывают по типу пропил или шарпфин. Двугранная форма гарпуна меньше тупится, а трехгранная имеет более высокую проникающую способность. Устройство рукояти на самодельном арбалете – дело индивидуальное, ее может не быть. Если предполагается охота на крупную рыбу, обязательно должна быть катушка. Удобнее всего устанавливать катушку в передней торцевой части ствола.

Самодельный пружинный арбалет

Пружинный арбалет отличается от обычного тем, что выстрел из него осуществляется за счет упругости лука. Для изготовления такой модели можно использовать подручные материалы: пружинную сетку от старой кровати, рессору, обработанную болгаркой, амортизаторы из колес велосипеда. Пружина этого вида арбалета может располагаться внутри ложа, их может быть две на каждое плечо или одна на оба плеча. Пружина внутри ложа отличается небольшими размерами, такое оружие удобно переносить и использовать в лесу. Пружину можно использовать не только на растяжение, но и на сжатие, а при помощи увеличения количества витков можно регулировать силу натяжения тетивы. Пружинный снаряд можно соорудить, если немного переоборудовать свой арбалет с обычным устройством.

pohod-lifehack.ru
