Фальстарт с малым калибром. История системы AR-15.

В 1960-е годы происходило трудное зарождение малокалиберной американской системы оружия на основе винтовки AR-15 калибра .223. Мы представляем её развитие до модели М16А1.

В 1953 г. НАТО стандартизировала новый патрон из США 7,62х51, в 1957 г. под этот новый патрон американские военные приняли на вооружение относительно тяжёлую винтовку М14. С самого начала ни ВВС США (U.S. Air Force), ни специальные подразделения армии США (U.S. Army) не были в восторге от этого решения. По их мнению, эта система оружия не подходила для их условий применения. Поэтому Комитет по делам пехоты командования армии, расположенной на континентальной части США (U.S. Continental Army Command Infantry Board), ещё в 1955 г. организовал исследователь­ские работы по концепции малого калибра (Small Caliber Concept) новой лёгкой винтовки (Light Weight Rifle — LWR) со следующими идеализированными основными требованиями: максимальный вес 2,7 кг с полным, вмещающим 20 патронов магазином, патрон калибра .22 с высокой скоростью пули, режимы стрельбы одиночным и автоматическим огнём, действие пули по незащищённой живой цели («мягкая цель») не ниже, чем у патрона .30 Garand, пробитие стального шлема армии США или стандартного бронежилета на минимальной дистанции стрельбы 450 м.

Винтовка из США AR-15 — первый прототип 1956 г.

На эти исследования по LWR претендовали две фирмы: Fairchield Aircraft со своей концепцией ArmeLite для винтовки AR-10 под патрон калибра 7,62х51, а также Winchester с модифицированным карабином М1.

Опытный разработчик Юджин Стоунер (Eugene Stoner) на основе винтовки AR-10 сконструировал значительно более лёгкую модель AR-15 калибра .222, но для неё ещё нужно было разработать высокоэффективный и хорошо функционирующий патрон. В 1957 г. Юджин Стоунер обратился за технической поддержкой к Роберту Хаттону (Robert Hutton) — специалисту Абердинского испытательного полигона (U.S. Army Aberdeen Proving Ground) в американском штате Мэриленд. Результатом стал новый патрон .222 Special, в последствии .223 Remington — с пулей, имеющей цельную оболочку, массой 55 гран (3,56 г), начальной скоростью 990 м/с и максимальным давлением газа 3560 бар.

AR-15, первый прототип 1956 г. — вид слева.

Фирма Winchester в рамках работ Light Weight Rifle предложила модифицированный карабин М1 с патроном калибра .224 Е2, размеры гильзы которого были почти идентичными размерам гильзы патрона .223 Remington, но он был снаряжён несколько более лёгкой пулей массой 52 грана (3,37 г), имеющей цельную оболочку и плоскую донную часть.

Армейский исследовательский центр (Army Combat Development Experimentation Center) в Форт Орд, Калифорния, с конца 1958 г. до марта 1959 г. провёл сравнительные испытания этих двух LWR-винтовок с винтовкой М14 в условиях, имитирующих боевые. С точки зрения безотказности работы автоматики и эксплуатационной надёжности модель AR-15 получила значительно лучшие оценки, чем оружие фирмы Winchester. Влиятельные американские военные эксперты были удовлетворены концепцией оружия и патрона модели AR-15, так как она довольно близко подошла к предъявляемым требованиям (Small Caliber Concept).

Вьетнамская война: в 1962 г. южновьетнамские и американские солдаты получили модель XM16Е1.

Благодаря этому на волне позитивной оценке нового перспективного оружия для вооружённых сил США, в 1959 г. компания Coltʼs Patent Fire Arms Manufacturer Company получила от фирмы Fairchield Aircraft права на изготовление, патент, продажу модели AR-15 и лицензионное вознаграждение в размере 4,5 % за каждый проданный образец оружия по «очень низкой цене» 75000 долларов США.

В 1959 г. ВВС США стали активным и влиятельным покровителем системы оружия AR-15. В сентябре 1960 г. на Абердинском испытательном полигоне состоялась очередная демонстрация перед начальником штаба ВВС, генерал-лейтенантом Кёртисом Э. Лемеем (Curtis E. LeMay). Находчивый дистрибьютор фирмы Colt Industry разместил на дистанциях 50, 100 и 150 ярдов по арбузу, Лемей лично стрелял по этим необычным «мягким целям», которые при попадании весьма эффектно «взрывались».

Поперечный разрез патрона (слева) 5,56х45 (.223 Remington). AR-15, первый прототип, с предсерийным номером на приёмнике магазина (справа).

Начальник штаба ВВС был настолько восхищён, что в 1962 г. ВВС США заказали у фирмы Colt 8500 винтовок AR-15, которые в 1963 г. были поставлены для всесторонних войсковых испытаний. Для этого фирма Remington изготовила 8,5 миллионов патронов с 55-грановыми оболочечными пулями. Технические требования предписывали дальнейшее применение пироксилинового трубчатого пороха IMR 4475 фирмы DuPont. Баллистические характеристики соответствовали требованиям Абердинского испытательного полигона от 1957 г.

К этому же времени министерство обороны США разрешило приобретение 1000 винтовок AR-15 для войсковых испытаний во Вьетнаме, которые происходили между февралём и июлем 1962 г. и были важны для вооружения низкорослых южновьетнамских солдат при боевом применении. Общий результат в значительной степени соответствовал требованиям новой концепции оружия при всех условиях боевого применения в отношении компактности, функционирования оружия, долговечности, эффективности действия по цели и вероятности попадания и при этом превосходил свойства уже принятых на вооружение сравнимых образцов оружия. В октябре этого же года ответственные за Вьетнам армейские службы, а также министерство обороны потребовали оснащения войск во Вьетнаме новыми системами оружия. Министр обороны Макнамара (McNamara) одобрил это решение.

Руководство по эксплуатации американской винтовки AR-15.


Изменения в оружии AR-15

Во время многочисленных испытаний модели AR-15, проведённых в начале 1960-х годов, проявилась необходимость в неких постоянных усовершенствованиях этого оружия. Шаг нарезов равный 14 дюймам (355,6 мм) был слишком большим, что служило причиной больших отклонений пули и, в свою очередь, точность стрельбы оказывалась плохой на дальностях менее 100 м. С другой стороны, из-за быстро начинающейся потери устойчивости в «мягких целях» эта «недостабилизированная» пуля оказывала большое раневое воздействие, которого желали некоторые эксперты. Но сторонники оптимальной точности попадания наконец одержали верх и шаг нарезов у всех моделей оружия был уменьшен до 12 дюймов (305 мм).

Дефекты оружия проявлялись в основном при стрельбе в режиме непрерывного огня. Фото: Picture-Alliance / ZUMAPRESS.com

Затвор винтовки AR-15 при накате был склонен к недоходу в крайнее переднее положение, поэтому он не запирался и следующий выстрел не мог быть произведён. Поэтому к оружию для сухопутных войск приделали приспособление для ручного докрывания затвора. Кроме того, ударник выполнили более лёгким, чтобы предотвратить случайное преждевременное воспламенение капсюля патрона при накате затвора. Винтовки, которые по требованию армии США были выполнены с этими изменениями, в 1963 году получили обозначение модели XM16E1. Отсюда с 1967 г. возникла модель М16А1. Однако ВВС отклонили приспособление для ручного докрывания затвора, так как оно оказалось ненужным, наконец этот вид вооружённых сил изменил обозначение оружия с AR-15 на М16.


Для сухопутных войск и для ВВС

11 марта 1963 г. министр обороны Макнамара издал директиву о приобретении с 1964 финансового го­да для обоих видов войск только новой малокалиберной системы оружия. Планировался бюджет 13,5 миллионов долларов США в общей сложности для 104000 винтовок, из них 85000 штук XM16E1 для сухопутных войск и 19000 М16 для ВВС. С марта 1964 г. началось крупносерийное производство обеих моделей оружия.

По сравнению с моделью AR-15 (фото 3) рукоятка взведения винтовки М16А1 перенесена. Кроме того, введено приспособление для ручного докрывания затвора.

С 1966 г. из-за вьетнамской войны количество производимых винтовок резко возросло, при этом фирма Colt повысила их выпуск до 25000 штук оружия в месяц.

В 1967 г. министерство обороны США переименовало винтовку XM16E1 в М16А1, которая с этого времени стала изготавливаться как единая модель для всех видов вооружённых сил США. В 1968 г. фирмы GM Hydramatic Division, а также Harrington & Richardson получили так называемые альтернативные (Second-Sours — второй производитель) заказы на изготовление винтовок М16А1. Всего с 1961 г. до конца 1968 г. предприятия произвели более 1,1 миллиона винтовок М16, соответственно, моделей XM16E1/М16А1.

Проблемы с функционированием и выбор пороха

Первые технические данные снаряжения (Technical Data Package) для 5,56-мм патрона предписывали применение экструдированного нитроцеллюлозного трубчатого пороха NC IMR (Improved Military Rifle Tubular Propellant) 4475 фирмы DuPont, обеспечивающего начальную скорость пули 990 м/с при максимальном давлении газов 3560 бар. В 1963 г. фирма Remington начала производство патрона М193 Ball с этим порохом. Уже в январе 1964 г. можно было констатировать, что требуемой начальной скорости (V0) часто можно достичь только с превышением давления. Исходя из этого, фирма DuPont прекратила изготовление пороха этого типа и начала интенсивные работы над его модификацией, так как в бюджете обороны США на 1964 г. уже был запланирован выпуск 150 мил­лионов патронов.

Винтовка М16А1 в разрезе с представленным профилем канала ствола.

Наконец, фирма DuPont представила пироксилиновый порох (NC) с бронированной поверхностью зерна под индексом CR 8136. Фирма Hercules поставила нитроглицериновый порох с подобными размерами зерна, но он тоже создавал слишком высокое давление. В начале 1964 г. для сравнения с новым порохом CR 8136 был испытан нитроглицериновый вальцованный сферический порох WC 846 фирмы Winchester Olin, которым уже снаряжались патроны 7,62х51. Допуск получили оба, но в отношении сферического пороха, к сожалению, это был опрометчиво.

В итоге началось серийное производство патронов М193 с новыми порохами обоих видов. Фирма Remington выбрала порох DuPont CR 8136, фирмы Winchester-Western и Federal снаряжали патроны сферическим порохом WC 846. Но в конце 1964 г. фирма DuPont снова должна была прекратить изготовление нового пороха из-за слишком большого отклонения давления. После этого фирма DuPont разработала пироксилиновый порох IMR 8208M, который удовлетворял всем баллистическим требованиям. Но по неназванным причинам и до сегодняшнего дня он применяется только для патрона М196 с трассирующей пулей, что совершенно непонятно.

Винтовка М16А1 (1967 г.) с приспособлением для ручного докрывания затвора, которое впервые было введено в 1963 г. для модели XM16Е1.

С 1965 г., к началу Вьетнамской войны, правительство передало производство патронов государственным патронным заводам Lake City и Twin Cities. Однако обе фирмы в очень больших количествах снаряжали патроны М193 Ball неподходящим сферическим порохом WC 846. В сентябре 1965 г. фирма Colt впервые высказала претензии по высоким значениям темпа стрельбы при стрельбе патронами М193, которые были снаряжены сферическим порохом WC 846, и указала на то, что может пострадать прочность частей затвора. К тому же из-за повышенного давления в газоотводной системе в ствольную коробку и затвор оружия стал поступать газ с большим количеством не полностью сгоревших частиц пороха. Поскольку почти все патроны производились с критикуемым сферическим порохом, то фирма Colt в дальнейшем вынуждена была проводить приёмочные испытания оружия моделей М16 и М16А1 с идеальными «рабочими патронами, снижающими темп стрельбы», которые были снаряжены порохом IMR 4475, за что должна была потом поплатиться.

Ещё одно исследование

С 1965 г. по 1966 год служба разработки и испытаний (Development and Proof Services — D&PS) для оценки принятого на вооружение стрелкового оружия провела исследовательские работы SAWS. Проверялось функционирование механизмов, эргономика и прочность узлов и деталей. В этих исследовательских работах принимала участие винтовка XM16Е1 с патронами М193 Ball и М196 Tracer. Оба боеприпаса были снаряжены порохом WC 846.

Во время испытаний SAWS при использовании патронов со сферическим порохом эксперты получили экстремально высокое значение темпа стрельбы — даже выше 1000 выстрелов в минуту. Максимально допустимым значением были 850 выстрелов в минуту. Количество отказов при функционировании (затворная задержка после последнего выстрела не фиксирует затвор) достигло высокого значения 11,5%. В январе 1966 г. фирма Colt предложила новый буфер с увеличенной массой и из других материалов. Однако это важное улучшение было реализовано только после обширного теста на безотказность, который проводился через одиннадцать месяцев в декабре 1966 г. Благодаря этому скорость затвора и, соответственно, темп стрельбы были уменьшены, что также значительно снизило частоту задержек.

Дурное пробуждение

Вместе с массовым применением винтовки М16 во Вьетнаме, начиная с 1966 г., уже к концу года стали накапливаться жалобы на серьёзные проблемы при её функционировании. Чаще они проявлялись в режиме автоматической стрельбы. Применявшиеся патроны М193 на 90 % были снаряжены неподходящим нитроглицериновым сферическим порохом WC 846. Из-за множества жалоб в октябре 1966 г. для устранения проблем, с которыми столкнулись войска во Вьетнаме, руководство армии США приказало организовать службу технической поддержки. Она должна была осуществляться силами командования вооружением армии (U.S. Army Weapons Command) и фирмы Colt, которые установили, что большая часть задержек вызывалась экстремально сильным загрязнением оружия. Это было обусловлено недостаточным обучением солдат, ненадлежащим уходом и применением неподходящих смазочных материалов. Многие образцы оружия имели покрытый коррозией патронник, из-за чего гильзы зачастую не извлекались, что также экстремально повышало износ выбрасывателя и его пружины. Особо критичным было не извлечение гильзы после выстрела; их заклинивало в патроннике, и выбить их можно было только со стороны дульной части при помощи шомпола. Но так в бою такого шомпола в распоряжении стрелка не было, оружие становилось непригодным для использования, и солдат оказывался беззащитным перед врагом.

Расследование Конгресса и доклад Ичорда

В начале 1967 г. поток жалобы из Вьетнама на винтовку М16 увеличился настолько, что комиссия по вооружённым силам Конгресса США в мае 1967 г. вынуждена была начать работу следственной комиссии по винтовке М16 под председательством Ричарда Ичорда (Richard H. Ichord).

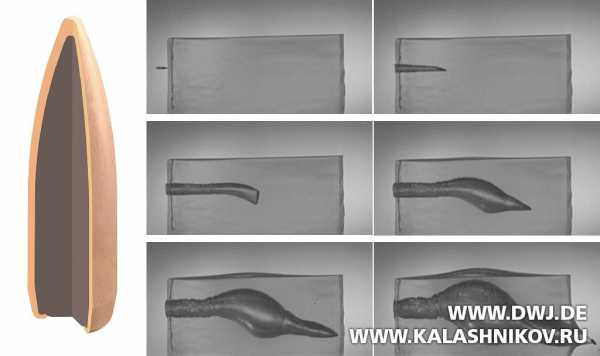

Пуля патрона М193 с цельной оболочкой массой 3,55 г в разрезе и поведение пули в баллистическом желатиновом блоке (шесть последовательных кадров из видеосъёмки): видеокамера со скоростью съёмки 15000 кадров в секунду, ствол для испытания патронов длиной 510 мм с шагом нарезов 305 мм, дальность стрельбы 100 м, скорость пули у цели 855 м/с, габариты желатинового блока 15х15х35 см, время пробития пулей 0,5 с.

В докладе Ичорда участники комиссии, прежде всего, отмечали не извлечение гильз. Значительного уменьшения усилия извлечения гильзы можно было достичь при помощи изменений конструкции патронника, который получил коническую форму и хромирование. Также к заклиниванию в патроннике приводили гильзы с пониженной жёсткостью. Но детализированные технические условия для изготовления гильзы, учитывающие металлургические ограничения и требования по жёсткости и прочности гильзы, для производителей боеприпасов разработали только в 1967 г.

Характеристики патронов и баллистические данные



Кроме того, было установлено, что более длинные трассирующие пули часто разрушаются перед дульным срезом, что происходит из-за раздутия хвостовой части пули из-за высокого дульного давления пороха WC 846. С 1967 г. для трассирующих патронов допускалось применение только модифицированного пороха NC IMR 8208M фирмы DuPont.Однако проблема с загрязнением оружия оставалась актуальной. Для её решения закупали эффективные смазочные материалы, предписывали укороченные циклы для чистки, предпринимали мероприятия по улучшению подготовки солдат.

Задержки при досылании патронов чаще происходили из-за дефектов магазинов, поэтому было предписано доработать магазин. Дефектность капсюлей приводила к осечкам или преждевременному воспламенению. Но только в 1963 г. или даже скорее к 1967 г. были выработаны технические условия для компонентов патронов.

Группа экспертов по М16

Заключительный доклад Ичорда содержал много вопросов и предложений, направленных на устранение неудовлетворительного положения. Поэтому в 1968 г. служба директора по системам вооружения (Office of the Director of Weapons Systems) создала группу экспертов по винтовке М16 (М16 Rifle Review Panel), которая представила начальнику штаба армии США подробный и очень критичный доклад об общих проблемах винтовок М16. Доклад группы экспертов обвинял технические ведомства, которые не провели инженерных проектных работ в отношении боеприпасов и оружия. Это было необходимо сделать, чтобы во всех деталях понять особенности новой малокалиберной системы, выявить необходимость проведения эффективных мероприятий по решению обнаруженных проблем и позднее обеспечить их статистической обработкой. Вместо этого проводились лишь эмпирические испытания, после чего незамедлительно в конструкцию вводились изменения, не обоснованные технически. В особенности доклад критиковал то, что не были проведены исследования кинематики оружия или съёмки высокоскоростной кинокамерой, не предпринято никаких внутрибаллистических исследований, а также испытаний патронов в тропических условиях.

Американские солдаты во время вьетнамской войны жаловались на отказы оружия. Фото: Picture-Alliance / ZUMAPRESS.com


Результаты доклада

Достигнутое начиная с 1967 г. техническое состояние модели М16А1 с новой буферной системой и хромированным патронником, было удовлетворительным, если оружие, магазин и патроны были чистыми, а основные части хорошо смазаны. С 1970 г. патрон М193 стал снаряжаться улучшенным сферическим порохом WC 844 фирмы Olin Winchester. После десятилетней фазы созревания модель М16А1 с патронами М193-Ball и М196-Tracer, наконец, получила то техническое состояние, которое можно назвать, как «пригодное к использованию в войсках».

Юрген Кнаппворст (Juergen Knappworst) Перевод Николая Ежова

Похожие статьи

www.kalashnikov.ru

AR-15 — Википедия. Что такое AR-15

AR-15
Тип	Самозарядная винтовка
Страна	США США
История службы
Годы эксплуатации	1958
Принят на вооружение	1958
История производства
Конструктор	Юджин Стоунер
Разработан	1957
Производитель	ArmaLite, Colt, Bushmaster, Rock River Arms, Stag Arms, DPMS Panther Arms, Olympic Arms и др.
Характеристики
Масса, кг	2,27—3,9
Длина, мм	991
Длина ствола, мм	610 508 (стандарт) 457 406 368 292 178 165
Патрон	5,56×45 мм НАТО .338 Spectre
Принципы работы	Отвод пороховых газов, поворотный затвор
Скорострельность, выстрелов/мин	700—950 (при стрельбе очередями)[1][2][3]
Начальная скорость пули, м/с	975[4]
Прицельная дальность, м	400—600 (в зависимости от длины ствола)[5][6][7]
Прицел	диоптрический це́лик и мушка
AR-15 на Викискладе

AR-15 — американская полуавтоматическая винтовка под патрон 5,56×45 мм. Выпускается с 1963 года, поступает в продажу в качестве гражданского оружия для самообороны, охоты и т.п.^[8], является штатным оружием полиции.

Была разработана компанией ArmaLite на основе AR-10 в качестве перспективной штурмовой винтовки для армии США. Изготовлена с применением алюминиевых сплавов и пластика. В 1959 году из-за финансовых трудностей ArmaLite продала права на конструкцию компании Colt’s Manufacturing Company. В начале 1960-х годов автоматический вариант AR-15 был принят на вооружение ВВС США под индексом M16, позже винтовку приняли на вооружение ВМС, а затем Армия США,^[9] с тех пор оригинальный заводской индекс AR-15 использовался для гражданских и полицейских модификаций военной винтовки.

В период после 1963 года товарный знак AR-15 принадлежит компании Colt’s Manufacturing Company и относится исключительно к самозарядным винтовкам. Вариации AR-15 изготовляются и другими производителями, но под другими торговыми марками.

Гражданское оружие в США

В США винтовка является наиболее распространенным вариантом гражданского оружия, т.е. оружия, разрешенного к продаже населению^[en][10]. По данным на 2016 год, на руках у населения в США находится около 10 млн. экземпляров^[10]. Общественная организация владельцев оружия «Национальная стрелковая ассоциация США» предлагает шуточную расшифровку названия AR-15: «американская народная винтовка» (англ. American Rifle — AR)^[10].

Варианты

Винтовка имеет множество коммерческих клонов как в самих США, так и во всём остальном мире.

Американские варианты

• ArmaLite M15 — семейство винтовок от компании ArmaLite под различные калибры.^[12]
• Barrett REC7 — вариант с коротким ходом поршня, под патроны 5,56 мм и 6,8×43 мм Remington SPC.^[13]
• Bushmaster MOE, XM15 — варианты М16/M4 от Bushmaster Firearms International.^[14][15]
• Cobb MCR — комплекс стрелкового оружия, разработанный на основе M16 фирмой Cobb для участия в конкурсе SOCOM SCAR.
• CAR-15 — семейство автоматов разработки Colt’s Manufacturing Company. Изначально в него входило множество видов оружия, сегодня название «CAR-15» используется по отношению к карабинам и малогабаритным автоматам. Состоит из:^[16]
  • CAR-15 Rifle — Model 603 CAR-15 Rifle была принята на вооружение армии США как XM16E1 (после переименована в M16A1), Model 604 CAR-15 Rifle была принята на вооружение воздушных сил США как M16.
  • CAR-15 Carbine — карабин с длиной ствола 381 мм. В ограниченном количестве применялся морскими котиками в 1962 году.
  • CAR-15 Heavy Assault Rifle M1 — экспериментальный ручной пулемёт Colt Model 606 с утолщённым стволом и магазинным питанием (20 патронов).
  • CAR-15 Heavy Assault Rifle M2^[16] — экспериментальный ручной пулемёт с ленточным питанием.
  • CAR-15 Commando — укороченная винтовка с усиленным дульным тормозом, цилиндрическим цевьём и телескопическим прикладом. Варианты: Model 609 CAR-15 Commando (XM177E1) с досылателем затвора, и Model 610 CAR-15 Commando (XM177) без досылателя затвора, обе с длиной ствола 254 мм. Позже разработали Model 629 CAR-15 Commando (XM177E2) с длиной ствола 292 мм, на которую можно было установить экспериментальный гранатомёт XM148. Производство завершено в 1970 году.
  • Colt Model 653 M16A1 Carbine — укороченный вариант с длиной ствола 368 мм, разработанный в начале 1970-х. Постепенно заменяется на Colt M4 Carbine.
  • Colt Commando М733 / M16A2 Commando / M4 Commando — укороченный вариант М16А2 (длина с выдвинутым прикладом — 658 мм, масса — 3 кг), предназначенный для вооружения спецназа вооружённых сил и полиции.^[16] Варианты: Model 733 Colt Commando, Model 933 Colt Commando, Model 935 Colt Commando (только с режимом стрельбы отсечкой по 3 выстрела). Длина ствола 292 мм. Продолжает использоваться в ограниченных количествах. Возможная замена — Colt M4 Carbine с комплектом Close Quarter Battle Receiver (CQBR) (длина ствола 262 мм).
• Colt AR-15A2 HBAR Sporter — гражданский самозарядный вариант с утолщённым стволом^[17][18].
• Colt LE6920 — линейка штурмовых винтовок с прямым действием газа от компании Colt’s Manufacturing Company.^[19]
• Colt LE6940 — линейка штурмовых винтовок с прямым действием газа от компании Colt’s Manufacturing Company.^[20]
• Colt M4 — укороченная версия M16A2, имеет меньший ствол (368 мм) с усиленным дульным тормозом, телескопический складной приклад.^[16] Позднее рукоятка для переноски была сделана съёмной, устанавливаемой на планку Пикатинни, напрямую установленной на ствольную коробку.
  • Colt M4A1 — вариант винтовки M4, с возможностью стрельбы непрерывными очередями.
• DD M4, DD MK12, DD MK18 — варианты М4 от компании Daniel Defense.^[21]
• FN 15 — семейство винтовок от FNH USA — американского филиала FN Herstal.^[22]
• LR-300 — усовершенствованный вариант M16 компании Z-M Weapons, отличающийся модифицированными газоотводным и возвратным механизмом, благодаря чему стала возможной установка складного приклада.
• LWRC M6, LWRC IC, LWRC Six8 — семейства штурмовых винтовок, от компании LWRC International из штата Мэриленд.^[23][24][25]
• PWS MK1 — варианты с длинным ходом поршня от Primary Weapons Systems из Айдахо.^[26]
• RA-4R, RA-15, MM-47 — линейки автоматов Rhino Arms с прямым действием газа. MM-47 под патрон 7,62×39 мм.^[27][28][29]
• Ruger SR-556 — линейка винтовок c газовым поршнем от компании Sturm, Ruger & Co. под патроны 5,56×45 мм и 7,62×51 мм.^[30]
• SIG 516, SIGM400 — разработки американского подразделения концерна SIG Sauer: под патрон 5,56 мм и 7,62 НАТО. SIG516 и SIG716 с газовым поршнем, SIGM400 — с прямым действием газа.^[31][32]
• KAC SR-15, KAC SR-16, KAC SR-30 — варианты от Knight’s Armament Company: гражданская, военная и под 300 AAC Blackout (7,62×35 мм).^[33][34][35]
• Stoner LMG — ручной пулемёт от Knight’s Armament Company^[36]
• SR-47 — разработка Knight’s Armament Company — модификация AR-15 для стрельбы патронами 7,62×39 мм, использующая магазины от АКМ.
• Colt 9mm SMG / Colt M635 — пистолет-пулемёт под патрон 9×19 мм.
• DPMS .223 — DPMS Panther Arms.^[37]

Иностранные варианты

• Astra StG4 — варианты с прямым действием газа от швейцарской фирмы Astra Defence, ранее базировавшейся в Испании, в Басконии. Имеет варианты со стволами длиной: 16″ (408 мм), 14.5″ (370 мм), 12,5″ (317,5 мм) и 10,5″ (266,7 мм).^[38]
• Diemaco C7/C8 — канадские варианты М16А1 и М4 соответственно.
• Caracal CAR 814 — вариант без поршня от фирмы Caracal из ОАЭ.^[39]
• Caracal CAR 816 — вариант с коротким ходом газового поршня.^[40]
• CQ 5,56 и DIO S-5,56 — нелицензионные варианты M16A1, производящиеся для продажи на экспорт в Китае и Иране соответственно.
• CQ 5,56 Type A — укороченный вариант CQ 5,56.
• G5 — грузинский вариант с поршнем.
• Gilboa 14.5 — израильские варианты с поршнем и прямой подачей пороховых газов, производства Silver Shadow.^[41]
• HK416 — немецкий вариант М16, сохранивший эргономику и органы управления, но с изменённым механизмом автоматики (газоотвод с газовым поршнем), заимствованный от винтовки G36. Изначально разрабатывавшийся как сменный модуль для M16 или M4. Принята на вооружение морской пехоты США под обозначением M27 Infantry Automatic Rifle в качестве лёгкого пулемёта^[42][43].
• Khaybar KH 2002 — иранский вариант M16, выполненный по компоновке буллпап.
• LUVO LA-16 — чешская линейка от компании LUVO Arms со стволами длиной 7,5″, 10,5″, 14,5″ и 16,75″.^[44]
• NEA-15 — Производится Канадской компанией North Eastern Arms.
• Type 65 и Type 86/91 — тайваньские варианты M16 и M4 соответственно, отличающиеся газоотводной системой (короткий ход поршня).
• Tara TM4 — черногорский вариант с газовым поршнем.^[45]
• Orsis M-15 — российская копия AR-15 созданная фирмой Промтехнологии в сотрудничестве с ArmaLite. Orsis AS-15 — вариант с поршнем.^[46][47]
• UDMC F5-PVAR — филиппинский вариант с поршнем от United Defense Manufacturing Corporation.^[48]
• Zbroyar Z-15 — украинская копия AR-15 от компании «Зброяр».^[49]
• Skat GM-15 — с газоотводом по типу АК от российской фирмы «Скат».^[50]
• Вепрь-15 (ВПО-140) — клон AR-15 производства Вятско-Полянского машиностроительного завода.^[51]
• Ferfrans SOAR, Ferfrans SOAR P — автоматы от американо-филиппинской компании Ferfrans с прямым действием газа на затворную раму и с поршнем в газоотводной трубке. Имеются различные варианты длины ствола: 10,5″/11,5″/14,5″/16″/18″/20″^[52][53]

Ручной пулемёт

Американская оружейная фирма Ares Defense Systems разработала в 1998 году семейство ручных пулемётов на базе AR-15 под названием Ares-16 в вариантах с комбинированным, ленточным и магазинным боепитанием под стандартный патрон 5,56×45 мм НАТО. Он был создан как попытка создать конверсионный комплект для переделки штатных автоматов М16 в вариант ручного пулемёта с ленточным питанием (оружие поддержки взвода, Squad Automatic Weapon в американской классификации). Верхний ресивер пулемёта совместим с нижними ресиверами (lower receiver) автоматов семейства AR-15. Вес оружия составляет 3,4 кг, что вдвое легче аналогичного FN Minimi.

Запирание канала ствола осуществляется поворотным затвором с 6 радиальными боевыми упорами, имеющими более прочную конструкцию по сравнению со штатным затворами автоматов AR-15. Газоотвод и поршень расположены слева от ствола, и при отделении ствола отсоединяются вместе с ним. Стволы быстросменные, воздушного охлаждения.

Центральным элементом системы Ares-16 является разработанная компанией Ares Defense Systems ствольная коробка с новой затворной группой и газоотводным механизмом. Механизмы оружия приводятся в действие газоотводной автоматикой с коротким ходом поршня. В базовом варианте все оружие линейки Ares-16 стреляет с закрытого затвора, автоматическим огнём и одиночными выстрелами, однако возможна переделка под стрельбу с открытого затвора путём установки соответствующего комплекта сменных деталей ударно-спускового механизма.^[54][55]

Производные

На базе AR-15 разработаны образцы оружия, значительно отличающиеся от оригинала, главным образом, благодаря отсутствию демпфера отката затвора и наличию складного приклада, однако сохраняющие визуальное и конструктивное сходство с прототипом.

LR-300 — разработка компании Z-M Weapons. В ресивере пружина перемещена в газоотвод на поршень по типу SIG SG 550, затворная рама укорочена, что позволило сделать складывающийся вбок приклад. В остальном никаких отличий от других представителей семейства AR-15. Однако производство оказалось нерентабельным и было прекращено.^[56]

SIG MCX — разработка швейцарской компании SIG Sauer 2010-х гг. В образце отсутствует демпфер отдачи затвора, позволяющий сделать съёмный складывающийся приклад. Затворная рама кардинально переработана, она укорочена и крепится к двум пружинам, расположенным сверху от неё. В автоматике присутствует газовый поршень. Рычаг взведения затвора аналогичен AR-15, также сохранился досылатель патрона. Ствол быстросъёмный подобно FN SCAR и свободно подвешен. Смена ствола возможна в полевых условиях.^[57]

Daewoo K2 — южнокорейский автомат 1987 года от компании S&T Daewoo. В нём отсутствует демпфер отдачи затвора, позволяющий сделать складывающийся в бок приклад. Сама затворная группа имеет иной дизайн, она имеет вдвое меньшую длину. В автоматике присутствует газовый поршень. Рычаг взведения затвора расположен в правой части ствольной коробки, подобно АК. Отсутствует досылатель патрона.^[58][59]

Ссылки

Примечания

1. ↑ M-16 Rifle also called AR-15. Проверено 16 июля 2008. Архивировано 8 августа 2012 года.
2. ↑ Infantry Weapons Used in Borneo. Проверено 16 июля 2008. Архивировано 7 августа 2008 года.
3. ↑ M-16/AR-15. Проверено 16 июля 2008. Архивировано 20 августа 2008 года.
4. ↑ Armalite AR-15. Проверено 16 июля 2008. Архивировано 8 августа 2012 года.
5. ↑ Colt AR-15  (недоступная ссылка — история). Проверено 16 июля 2008. Архивировано 18 июля 2010 года.
6. ↑ ARMALITE AR-15. Проверено 16 июля 2008. Архивировано 8 августа 2012 года.
7. ↑ Colt Model AR6721  (недоступная ссылка — история). Проверено 16 июля 2008. Архивировано 15 сентября 2008 года.
8. ↑ Blue Book Publications — COLT’S MANUFACTURING COMPANY, LLC AR-15, Pre-Ban, 1963—1989 Mfg. w/Green Label Box Архивировано 6 апреля 2012 года.. Store.bluebookinc.com. Retrieved on 2011-09-27.
9. ↑ ‘AR15’ Rifle Procurement. // Military Review. — June 1963. — Vol. 43 — No. 6. — P. 103.
10. ↑ ^{1 2 3} «The Economist explains: What makes the AR-15 an assault weapon», The Economist, Jun 14th 2016
11. ↑ Новый карабин ADAR 2-15 уже в продаже | Оружейный журнал «КАЛАШНИКОВ» (рус.), Оружейный журнал «Калашников» (20 мая 2018). Проверено 27 мая 2018.
12. ↑ ArmaLite Rifles* Архивировано 19 февраля 2015 года.
13. ↑ Barrett
14. ↑ Bushmaster — XM-15 Rifles Архивировано 17 февраля 2015 года.
15. ↑ Bushmaster — MOE Series Firearms Архивировано 15 февраля 2015 года.
16. ↑ ^{1 2 3 4} Статья «Черная винтовка» на сайте журнала «Братишка», июнь 2001 года
17. ↑ Colt AR-15A2 Архивировано 27 мая 2013 года.
18. ↑ AR-15A2 HB | Энциклопедия оружия Архивировано 22 февраля 2015 года.
19. ↑ Colt’s Manufacturing Company LLC > Catalog > Rifles > LE6920 Series
20. ↑ Colt’s Manufacturing Company LLC > Catalog > Rifles > LE6940 Series
21. ↑ Firearms | Daniel Defense
22. ↑ FNH USA — Distinct Advantage :: FN 15™ Series Архивировано 16 февраля 2015 года.
23. ↑ LWRC International LLC — Six8 (недоступная ссылка)
24. ↑ LWRC International LLC — M6A2 (недоступная ссылка)
25. ↑ LWRC International LLC — Individual Carbine (недоступная ссылка)
26. ↑ PWS — MK1 Series Piston Driven Rifles
27. ↑ RA-4R. Rhino Arms  (недоступная ссылка — история). Проверено 5 августа 2015. Архивировано 23 сентября 2015 года.
28. ↑ MM-47. Rhino Arms  (недоступная ссылка — история). Проверено 5 августа 2015. Архивировано 9 октября 2015 года.
29. ↑ RA-15. Rhino Arms  (недоступная ссылка — история). Проверено 5 августа 2015. Архивировано 9 октября 2015 года.
30. ↑ Ruger® SR-556®/SR762™ Autoloading Rifles Архивировано 17 февраля 2015 года.
31. ↑ Штурмовая винтовка (автомат) SIG 716 (США) | Экономические известия
32. ↑ Rifles
33. ↑ Military
34. ↑ Commercial
35. ↑ SR-30
36. ↑ Military
37. ↑ Enhanced Tactical Rifles
38. ↑ Products — Astra Defense — Switzerland :: StG4 Guernica
39. ↑ Products — Caracal manufacturer of firearms, rifles and other light weapons Архивировано 17 марта 2015 года.
40. ↑ Products — Caracal manufacturer of firearms, rifles and other light weapons Архивировано 2 апреля 2015 года.
41. ↑ Gilboa 14.5 Carbine Архивировано 8 апреля 2015 года.
42. ↑ M27 Infantry Automatic Rifle  (англ.)
43. ↑ Heckler & Koch :: Produktbeschreibung | HK416 A5 — 11″
44. ↑ luvo.cz | products | rifles | LA-16
45. ↑ Tara Perfection D.O.O. — Safety you can depend on
46. ↑ M-15 Carbine
47. ↑ AS-15 Carbine
48. ↑ United Defense Manufacturing Corporation
49. ↑ Штурмовые винтовки MZ-10 и MZ-15 | Экономические известия
50. ↑ Производство стрелкового оружия — Оружие — Карабины
51. ↑ Главная / Нарезное профессиональное оружие / Вепрь-15 ВПО-140
52. ↑ Soar | Ferfrans
53. ↑ Soar P | Ferfrans
54. ↑ ARES-16™ Small Arms Family : ARES Defense Systems
55. ↑ Современное стрелковое оружие мира — ручной пулемет Ares «Shrike»>
56. ↑ Современное стрелковое оружие мира — Z-M Weapons LR-300
57. ↑ Gun Review: SIG SAUER MCX — The Truth About Guns
58. ↑ Daewoo S&T K2 Rifle Disassembly and assembly
59. ↑ Daewoo K2 — Assault Rifle — History, Specs and Pictures — Military, Security and Civilian Guns

wiki.sc

Обзоры | Обзор AR-15

История создания.



Разработка AR-15 принадлежит компании ArmaLite. В 1955 г. конструктором Юджином Стоунером была разработана винтовка AR-10. Армейских испытаний она не прошла, но послужила основой для дальнейших работ по созданию штурмовых винтовок.



В 1957 г. командование армии США предложило фирме ArmaLite разработать новую винтовку с автоматическим режимом ведения огня под патрон 22-го калибра (5,6 мм). По условиям заказчика винтовка должна быть скорострельной, весить около 2,5 кг, иметь магазин на 20 патронов. На расстоянии в 500 метров должна поразить цель, защищённую армейской каской.



Юджин Стоунер начал разработки на базе своей AR-10. Параллельно с разработкой винтовки велись работы по созданию под неё нового боеприпаса. Совместные разработчики из Sierra Bullets и Remington за основу взяли охотничий патрон .222Rem и .222Rem Mag. Создание патрона завершилось успешно, он получил название .223 Remington (5,56х45 мм).



В 1958 г. первая опытная партия винтовок AR-15 была передана на испытания в армию. Военных не устроила точность и надёжность оружия.



В 1959 г. фирмой Colt были выкуплены все права на производство винтовки AR-15. Вскоре она была принята на вооружение армии США в автоматическом варианте под названием М-16.



В 1962 г. М-16 направляется во Вьетнам для прохождения дальнейших испытаний в боевых условиях. Вскоре фирма Colt получает большой заказ от правительства США и заключает контракт на поставку 85 тыс. винтовок XM16E1 (с боковым досылателем) для армии и 19 тыс. винтовок M-16 (оригинальная AR-15) для ВВС.





В 1966 году компания Colt получает массовый заказ на изготовление винтовок в количестве 840 тыс. штук, а годом позже винтовка официально была принята на вооружение под маркировкой «M16A1».



Особенности конструкции.



Автоматика М-16/AR-15 работает на основе отвода пороховых газов из канала ствола. Газовый поршень отсутствует, газы отводятся напрямую на затворную раму. Ствол запирается поворотом затвора.

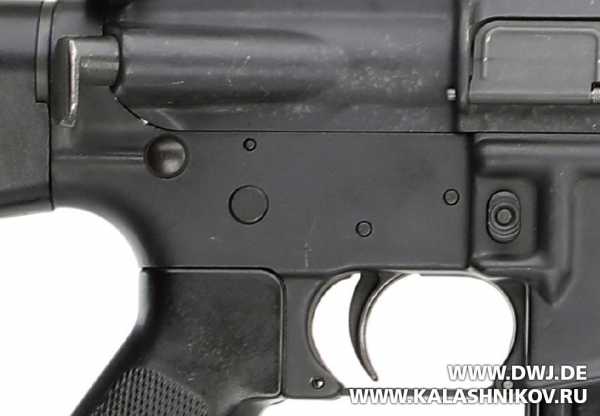

Режимы стрельбы: одиночный, фиксированными очередями по 3 патрона (M16A2 и M16A4), автоматический (M16A1 и M16A3). Переключатель режимов расположен слева над рукояткой, управляется большим пальцем. Винтовка комплектовалась магазинами на 20 и, позже, 30 патронов.



Особенностью винтовки является модульность конструкции. Ствольная коробка разделяется на 2 половины: верхняя половина «upper receiver» со стволом, затвором, прицелом, и нижняя «lower receiver» с рукояткой, прикладом, возвратной пружиной и горловиной магазина. Такая конструкция позволяет превратить штурмовую винтовку в карабин с коротким стволом или снайперскую винтовку с удлинённым стволом и даже под другой патрон.





Недостатки.



В ранних версиях винтовки отсутствие хромирования ствола и патронника являлось причиной низкой коррозионной стойкости. Применение неподходящей марки пороха приводило к чрезмерному образованию нагара и заклиниванию гильзы в патроннике.



Эти недостатки присутствовали на момент проведения боевых испытаний первых образцов. Они были учтены и устранены. Сейчас М-16/AR-15 оружие надёжное, с хорошими тактико-техническими характеристиками.



Достоинства.



Высокая кучность при стрельбе одиночными. Отличный баланс, при стрельбе очередями ствол незначительно уводит с линии прицеливания. Это достигается благодаря расположению на одной линии ствола, движущегося затвора и приклада с упором в плечо. Высокая эргономичность конструкции. Переводчик огня и кнопка выброса магазина позволяют комфортно ими пользоваться. Затворная задержка облегчает и ускоряет заряжание. Модульность конструкции позволяет значительно расширить боевые возможности оружия.

https://youtu.be/NtwhZj1_TlI

Модификации винтовки.

М16А2

М-16/AR-15 после принятия на вооружение постоянно модернизировалась. В 1980 г. был принят на вооружение новый бельгийский 5,56 мм патрон под индексом SS109.

В 1982 г. прошла модернизацию и винтовка М-16/AR-15 для возможности использования данного патрона. Применение нового более мощного патрона привело к увеличению крутизны нарезов в стволе (1:7 вместо 1:12), сам ствол стал тяжелее и толще. Это увеличило дальность стрельбы. Свинцово-стальной сердечник пули нового патрона увеличил пробиваемость. Изменение конструкции компенсатора уменьшило подскок ствола при выстреле. Появился новый режим ведения огня фиксированными очередями по 3 патрона. Прицел стал регулируемым в двух плоскостях. Была усилена ствольная коробка, форма цевья и приклада стала более удобной для удержания.

M16A3

Рукоятка для переноски выполнена съемной, на посадочном месте рукоятки появилась направляющая типа Picatinny Rail для установки оптики. Режим огня — автоматический без отсечки.

M16A4

Тоже, что и у M16A3, только без автоматического огня, с отсечкой по 3 выстрела.

М4

В 1994 г. был принят на вооружение карабин M4, созданный на базе M16A2. На карабине М4 укорочен ствол до 370 мм для большей мобильности солдата. Приклад стал телескопическим с четырьмя уровнями регулировки по длине. Предусмотрены планки Пикатинни для крепления навесного тактического обвеса: лазерного целеуказателя, фонаря, коллиматорного и оптического прицелов. Дальнейшим развитием M4 стала модель M4A1 с автоматическим огнем.



Тактико-технические характеристики.

M16 М4

Патрон: 5.56×45 мм
Принцип работы: Отвод пороховых газов, поворотный затвор.
Масса, кг: 3,9 3,4
Длина, см: 991 840/760
Длина ствола, мм: 508 370
Начальная скорость полёта пули, м/с: 975 884
Темп стрельбы в/мин.: 700-950 700-950
Ёмкость магазина: 30 патронов

www.youtube.com/watch?v=Lt7eqHRud0o

armsline.ru

Schmeisser AR15 на стероидах — Энциклопедия оружия и боеприпасов

(Окончание. Начало в стаье «Schmeisser AR15: новые горизонты»)

«Стреляя из Schmeisser AR-15 на дистанции 300 и 500 метров, решено увеличить шансы стрелка в стрельбе на 500-600-700 метров…», — на этом закончилась первая часть.

Итак, часть вторая — Schmeisser AR-15 на стероидах! Время в ожидании заказа прошло в теоретических расчетах — и если мои расчеты верны, то дистанции стрельбы существенно увеличиваются! К 500-600-700 метрам добавляю 800 метров и 1000 ярдов (914 м).

Существует много мифов о «черной винтовке» — и один из них о том, что AR-15 «не может!» стрелять дальше определенного рассказчиком расстояния, и дистанции для калибра .223 Rem «весьма ограничены». Решено: проверю стрельбой, как пройдет по дистанциям Schmeisser AR-15 — но «не простой», а «прокачанный стероидами».

Теперь по порядку — то есть собственно «стероиды» для успешной стрельбы из AR-15 на дальние дистанции, способы их применения и дозировка.

Пуля

Когда мы «стабилизируем пулю» — мы стабилизируем ее длину, а не ее вес. Мы говорим «вес» пули, потому что это самый простой способ различать их и поэтому, замахнувшись на дистанции стрельбы более 500 м, на первое место выходит выбор правильной пули с высоким баллистическим коэффициентом.

Американские спортсмены в стрелковых дисциплинах на 600 ярдов и стрелки F-Class при стрельбе на 1000 ярдов успешно применяют пули массой в 80 гран. Есть простое правило — стрелок при выборе шага нарезов «должен ошибаться» в направлении более быстрого твиста. То есть все очень просто — вы не попадете в беду с вращающейся пулей, но у вас всегда будет беда с недостаточно быстро вращающейся пулей! (прим. ред. — перестабилизированная, т.е запущенная на более быстром твисте и с большей угловой скоростью пуля более устойчива чем недостабилизированная, т.е. запущенная на более медленном твисте). Рекомендованный шаг нарезов (твист) для 80-грановых пуль — 1:8’’.

Мне необходимо выбрать «золотую середину» для этой пули, поэтому перехожу сразу к пункту два — выбор ствола.

Ствол

В чем же «золотая середина» выбора? В США стреляют из AR-15 с длиной ствола 20-26 дюймов, в F-Class используют длину ствола 28-32 дюйма. В итоге после всех расчетов был заказан матчевый ствол от Lothar Walther в тяжелом контуре длиной 24 дюйма (609 мм), из дополнительных опций — долы (в моем случае это больше украшение, чем что-либо полезное). Ствол изготовлен методом дорнирования (способ изготовления нарезного профиля канала ствола с помощью специального инструмента — дорна). Производителем выполнена финишная полировка канала ствола (special barrel lapping), полировка патронника и пульного входа. Диаметр газблока — 0,936 дюйма, длина газовой трубки — «rifle length».

Проблема только одна — сама винтовка «не понимает», что тяжелые стволы не стреляют дальше легких, но они стреляют более длинные серии, чем легкие стволы, без потери кучности; а носить это все владельцу!

Цевье

Длинный ствол потребовал и цевье большей длины. Мой выбор — свободно вывешенное цевье без «рэйлов» от Competition Machine, Inc. (обычная дюралевая труба с рядом отверстий). Отверстия с двойным назначением — вентиляция ствола и уменьшение массы самого цевья. На нем антабка для крепления сошек и направляющая для «хэнд-стопа» (при стрельбе с рук).

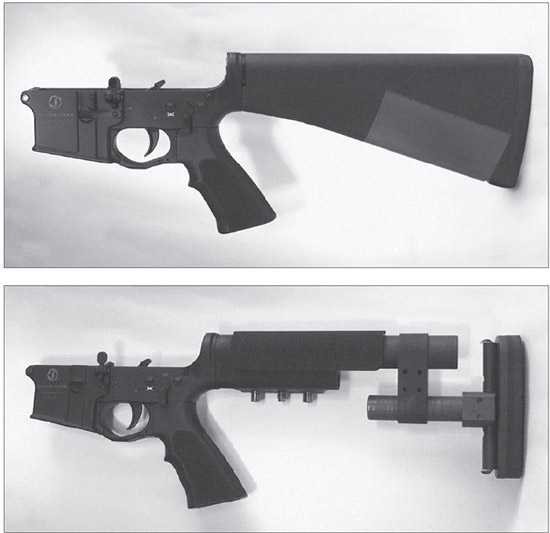

Приклад

Так получилось, что прикладов у винтовки два. Один — штатный (А2), нерегулируемый.

Второй — спортивный от Competition Machine, Inc., с полной настройкой под стрелка. Почему я сделал акцент и на прикладе? Это важно, поскольку меняется длина ствола и газовой системы (gas system size), плюс предстоит стрельба тяжелой пулей, то есть необходима сбалансированная работа автоматики AR-15. В комплекте с прикладом меняются также буфер и пружина. Буферы (вес/длина — rifle) и пружины (длина — rifle length) у прикладов сейчас разные.

На этом этап проектирования закончен. Тем временем прибыл заказанный ствол. Еду с бороскопом в магазин. Претензий нет — тяжелый и качественный ствол.

Практика

Винтовка собрана. Есть вопрос с запасом вертикальных поправок прицела. Вернее сказать, есть проблема нехватки поправок для дальних дистанций, но решение простое — оставляю «старый» прицел March 1-10×24 с сеткой MTR-2 (запас поправок — 200 МОА!). Немного опережая события, скажу: моя вертикальная поправка на 700 м с новым стволом равна 21 МОА, что меньше одного оборота барабана (один из плюсов March 1-10×24 — в том, что в одном обороте барабана 25 МОА, так что запутаться в поправках очень тяжело). Основной прицел — NightForce BR 12-42×56 — ждет наклонную базу, но об этом позже.

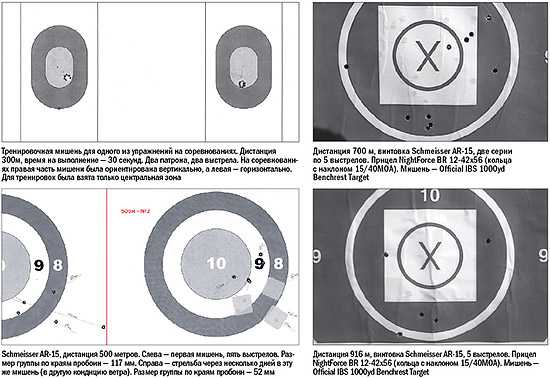

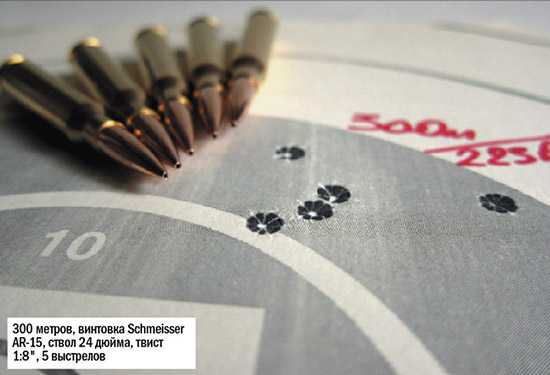

Начинаю тренировки. Плюсы от нового ствола проявляются уже на дистанции в 300 метров. Группы стали гораздо плотнее и компактней. Следующая дистанция — 500 метров, теперь это основная дистанция для подготовки и работы с ветром.

При стрельбе на дальние дистанции очень важно, чтобы пуля оставалась на сверхзвуковой скорости — или, в худшем случае, чтобы граница трансзвукового перехода была в районе мишени. Мои расчеты показывают, что запас скорости у 80-грановой пули есть. И хотя на дальности в 1000 ярдов запас до перехода на трансзвуковую скорость ничтожен, буду постепенно приближаться к этой дистанции. Почему постепенно? Все просто: самое трудное в стрельбе — это работа с ветром, и мне требуется время, чтобы привыкнуть и «перестроиться» на пулю .224- го калибра. Интересует также и стабильность комплекса/повторяемость результата — и, чтобы исключить случайность, я веду стрельбу в разные кондиции ветра и при разных температурах. Еще больше «остроты» в тестировании добавляет то, что на тренировках постоянно присутствует несколько винтовок в калибре 6,5 мм, и стрелки используют пули с более высоким баллистическим коэффициентом, чем у моей 80-грановой пули.

Март 2013 года прошел в регулярных тренировках на различных дистанциях. В апреле принимаю решение выступать с новым стволом на соревнованиях. Дистанции — от 38 метров до 700 метров включительно. Всего 19 упражнений, включая дуэль. Большую часть упражнений придется стрелять в ограниченное время на ближних, средних и дальних дистанциях.

Я не успеваю до соревнований получить наклонную базу для основного прицела (NightForce BR 12-42×56), так что выбора нет — буду участвовать с March 1-10×24. В некоторых упражнениях необходимо поразить только указанные номера, на других мишенях — узкие зачетные зоны. И минус моего «Марча» в том, что на десятикратном увеличении я не вижу ни номеров на 100 м, ни зачетных зон на 300/350 м.

Но есть и плюс! Подготовка к соревнованиям заставила активно форсировать дистанции стрельбы. И от 500 м Schmeisser AR-15/24 дюйма перешел к работе на 600 и 700 м. Стрельба на эти дистанции велась как в умеренных кондициях, так и при ветре в 7-8 м/с. На фото — пример одной из мишеней для соревнований.

В калибре .223 Rem была только одна винтовка — мой Schmeisser AR-15 (участвовали калибры — .260Rem/6.5×47 Lapua/.308Win/.300WinMag/7mm).

Прицел March 1-10×24 не позволил набрать больше баллов на мелких целях. Некоторые из них я не видел и стрелял в габарит по памяти; например, в одном из упражнений — мишень с 15 пронумерованными кругами (диаметр круга приблизительно 25 мм), время выполнения — 30 с. Стрелок должен поразить круги только с номерами, объявленными судьей. За попадание в свой круг стрелок получает плюс, за попадание в чужой — минус. Рядом лежал лист с номерами шаров, так как в прицел я номеров не видел. Но приятный момент: не набрал и штрафных баллов на бумаге!

«Слабым местом» у AR-15 до соревнований считал дуэль — ОШИБКА! По условиям дуэли стрелок стоял с винтовкой в одной руке, патроны или магазин с патронами находились в другой, досылание патрона разрешалось только после касания сошками земли. В магазине разрешено было оставлять только один патрон.

При правильной изготовке и хорошем стрелке перестрелять полуавтомат тяжело! В процессе «родился» новый метод быстрого заряжания.

Разрушаемые мишени в упражнении на 400-500-600м (время на выполнение — 3 минуты; размер мишени — 10х20 см) отстреляны четырьмя выстрелами из пяти возможных. Гонг на 700 метров (размер гонга — 35х35см) — первым выстрелом из трех возможных (его стреляли на второй день, без прожиговых выстрелов и пристрелки). Иллюзий не было — знал все слабые стороны своего оружия еще до соревнований, и винтовка выдержала их достойно.

К концу мая были куплены кольца от компании Barrett — 30 mm ExRing 15-40 MOA (это кольца для прицела с наклоном, две предустановки на 15 и 40 МОА). Устанавливаю в них NightForce BR 12-42×56 и перехожу к дальним дистанциям. Благодаря этим кольцам поправок с запасом хватает на 1000 ярдов. Начинаю тренировки на 800 и 914 м, так как «выпускные экзамены» для дистанции 700 метров Schmeisser сдал, и результат стабилен. Ниже — фотография мишени на 700 и 916 м (размер Х-зоны — 76 мм; кольцо «десятки» — 177 мм).

Выводы

Schmeisser AR-15 с пулей массой 80 гран стволом длиной 24 дюйма уверенно стреляет на дистанциях до 800 метров включительно. Но почему уверенно только до 800 метров, задаст вопрос читатель? Ведь на фотографии ниже — довольно приличная мишень на 1000 ярдов, вернее, на 916 метров?

Ответ: 1000 ярдов — это экстремальная дистанция для полуавтоматической винтовки в .223 Rem, и весь «стероидный набор» создает только временный эффект. Стабильно получается закрепиться только в зоне «девятки», и фото мишени ниже — это исключение, а не правило.

Мир увлечений: Охота & Оружие

weaponland.ru

Работа автоматики винтовки AR-15. 3D анимационное видео

3D-анимация принципа работы автоматики полуавтоматической винтовки AR-15 и отдельных ее механизмов.
Представлено в продолжение материала «Винтовка AR-15. Конструкция в 3D», в котором было показано схематическое анимационное видео основных компонентов базовой винтовки AR-15.

В 1957 году инженеры небольшой американской оружейной фирмы Armalite Div. Inc. Роберт Фремонт и Джеймс Салливан переделали под малоимпульсный патрон .223 Remington конструкцию 7,62-мм автоматической винтовки AR-10, созданную в 1954 году Юджином Стоунером. За счет уменьшения калибра и массы пули нового патрона американским оружейникам удалось добиться значительного увеличения начальной скорости с одновременным уменьшением импульса отдачи.
Новая 5,56-мм винтовка, получившая наименование Armalite AR 15, имела такие же, как у AR-10, дальность и темп стрельбы, однако была значительно легче своего прототипа.
От AR-10 новая винтовка AR-15 отличалась вынесением рукоятки перезаряжания из-под ручки для переноски оружия — назад, в тыльную часть ствольной коробки.
Автоматика винтовки AR 15 работала по принципу отвода пороховых газов из канала ствола. Ударный механизм — куркового типа. Спусковой механизм, созданный на основе механизма винтовки М 1 «Гаранд», обеспечивал ведение одиночного и автоматического огня. Флажок переводчика-предохранителя был расположен с левой стороны над пистолетной рукояткой, что позволяло пользоваться им, не выпуская пистолетную рукоятку.
Прицельные приспособления состояли из цилиндрической мушки и диоптрического прицела с перекидным целиком, рассчитанного на дальности 250 и 400 метров. Прицел был смонтирован на рукоятке для переноски, которая одновременно с этим служила базой для установки оптического и ночного прицелов. Мушка имела возможность регулировки по высоте, а целик — имел механизм введения боковых поправок.
Питание патронами осуществлялось из отъемного коробчатого двухрядного магазина емкостью 20 патронов. После израсходования всех патронов в магазине автоматически затвор оставался в открытом положении.
Рукоятка взведения затвора была выполнена в виде штока, размещенного в тыльной части ствольной коробки, и не двигалась при стрельбе.
Отсутствие прорези для прохода рукоятки перезаряжания предохраняло ствольную коробку от загрязнения. Экстракционное окно в походном положении закрывалось подпружиненным пылезащитным щитком, автоматически откидывающимся при взведении затвора, что также повысило устойчивость ствольной коробки к загрязнению.
Пламегаситель — трехщелевой, с открытыми вперед щелями. На пламегаситель могли устанавливаться штык-ножи модели М 7.
Цевье, пистолетная рукоятка, приклад новой винтовки были выполнены из ударопрочной пластмассы черного цвета. Цевье — треугольного поперечного сечения, состояло из двух невзаимозаменяемых половин, левой и правой. Внутри цевье имело алюминиевые теплозащитные вкладыши. В затылке приклада монтировалась дверца, закрывающая пенал для принадлежностей для чистки и ухода за оружием. Винтовка комплектовалась съемным винтовочным ремнем.
В 1958 году первые винтовки фирмы Armalite AR 15 были переданы для проведения полигонных испытаний вооруженным силам США.
В 1959 году крупнейшая американская оружейная фирма Colt купила право на производство винтовки AR 15 у фирмы Armalite и начала ее производство в качестве коммерческого образца. В начале 1960 года этот образец был передан вооруженным силам США для участия в конкурсе по созданию облегченной винтовки где одержала убедительную победу над своими конкурентами.

weaponland.ru

Винтовку AR-15 превратили в автомат при помощи воротка

Джерри Микулек с доработанной винтовкой AR-15

Miculek.com / YouTube

Американец Джерри Микулек, прозванный «Величайшим стрелком всех времен», при помощи нехитрого приспособления сумел превратить самозарядную винтовку AR-15 в скорострельный автомат. Видео, посвященное доработке, стрелок разместил на своем канале в YouTube. Для переделки оружия Микулек использовал металлический вороток и шатун, соединенный со спусковым крючком.

Для своей разработки американец использовал обычную винтовку AR-15 с несколькими типами магазинов, включая стандартные отъемные коробчатые емкостью на 30 патронов и барабанный, вмещающий 60 патронов. Скорострельность оружия в среднем составила около 680 выстрелов в минуту, но она в значительной степени зависит от скорости вращения воротка.

В представленном виде «автомат» не может использоваться в качестве эффективного оружия. Дело в том, что во время стрельбы Микулек упирает приклад в плечо и левой рукой удерживает оружие, в то время как правой — вращает вороток. Из-за этого появляется «шатание» ствола и резкое снижение точности стрельбы.

Винтовка AR-15 калибра 5,56 миллиметра была разработана американской компанией ArmaLite в начале 1960-х годов. В настоящее время этот товарный знак принадлежит компании Colt. С 1963 года оружие поступает в продажу для гражданского рынка; кроме того, оно штатно используется полицией. Длина AR-15 составляет 991 миллиметр, а масса в зависимости от модификации — 2,3-3,9 килограмма.

Эффективная дальность стрельбы винтовки составляет до 600 метров. Конструкция оружия теоретически рассчитана на скорострельность до 950 выстрелов в минуту, однако ударно-спусковой механизм AR-15 не имеет автоматического режима. Боевая скорострельность винтовки в значительной степени зависит от скорости и умения стрелка.

Василий Сычёв

nplus1.ru
